MODE D'EMPLOI RK94S30F SHARP

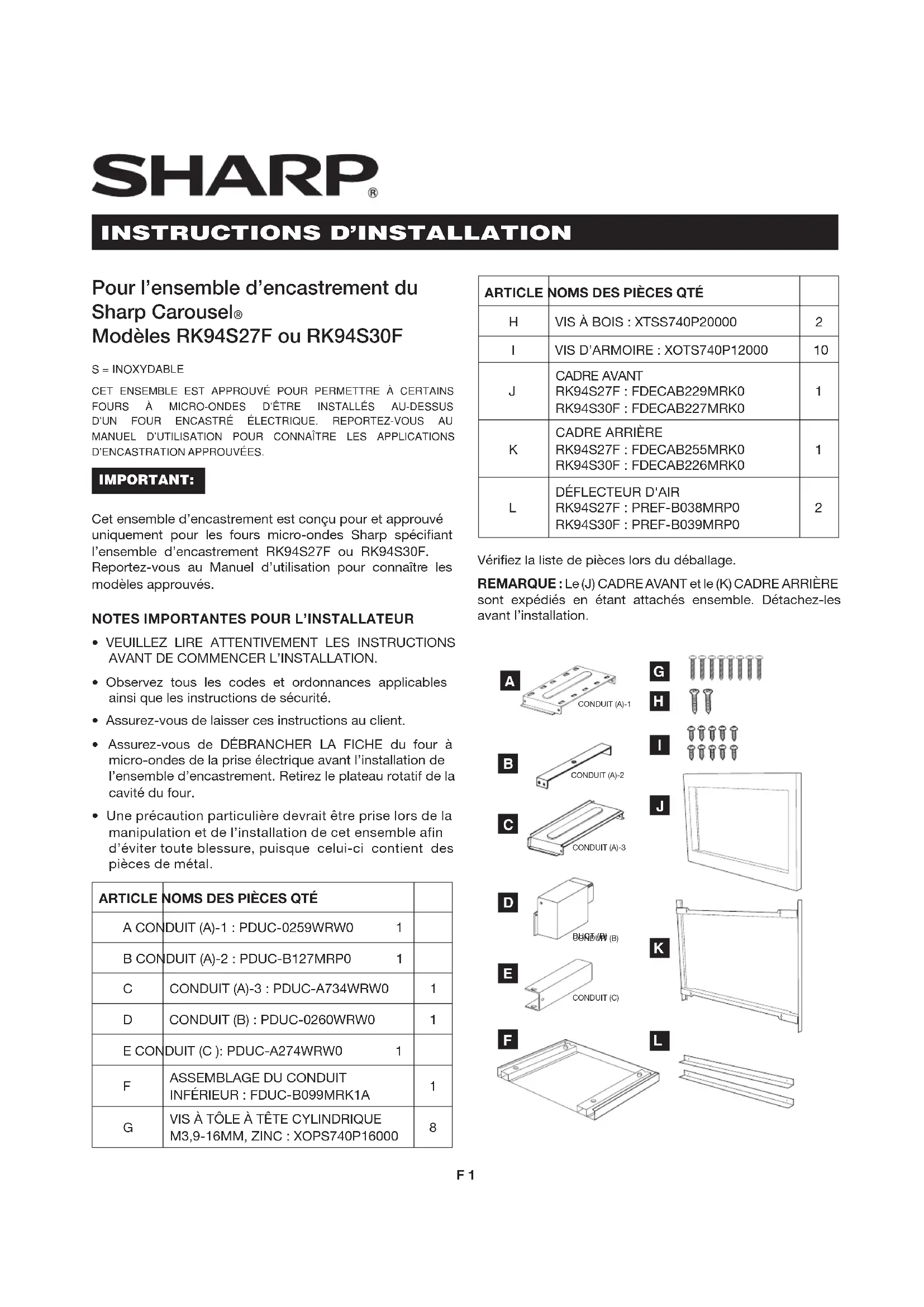

Modèles RK94S27F ou RK94S30F S = INOXYDABLE CET ENSEMBLE EST APPROUVÉ POUR PERMETTRE À CERTAINS FOURS À MICRO-ONDES D’ÊTRE INSTALLÉS AU-DESSUS D’UN FOUR ENCASTRÉ ÉLECTRIQUE. REPORTEZ-VOUS AU MANUEL D’UTILISATION POUR CONNAÎTRE LES APPLICATIONS D’ENCASTRATION APPROUVÉES. IMPORTANT: Cet ensemble d’encastrement est conçu pour et approuvé uniquement pour les fours micro-ondes Sharp spéciant l’ensemble d’encastrement RK94S27F ou RK94S30F. Reportez-vous au Manuel d’utilisation pour connaître les modèles approuvés.

• Observez tous les codes et ordonnances applicables ainsi que les instructions de sécurité.

• Assurez-vous de laisser ces instructions au client.

• Assurez-vous de DÉBRANCHER LA FICHE du four à micro-ondes de la prise électrique avant l’installation de l’ensemble d’encastrement. Retirez le plateau rotatif de la cavité du four.

• Une précaution particulière devrait être prise lors de la manipulation et de l’installation de cet ensemble afin d’éviter toute blessure, puisque celui-ci contient des pièces de métal.

VIS À TÔLE À TÊTE CYLINDRIQUE

Vériez la liste de pièces lors du déballage. REMARQUE : Le (J) CADRE AVANT et le (K) CADRE ARRIÈRE sont expédiés en étant attachés ensemble. Détachez-les avant l’installation.

DUCT (B) DUCT (C) CONDUIT (A)-1CONDUIT (A)-2CONDUIT (A)-3CONDUIT (B)CONDUIT (C)F 2 ÉTAPE 1 - OUVERTURE DE L'ARMOIRE OU DU MUR Faire une ouverture dans le mur ou l'armoire comme illustré à la Figure 1. La profondeur doit être d'une longueur minimum de 511,2 mm (20

/8 po). Si la profondeur (E) dépasse 533,4 mm (21 po), l'emplacement de la prise peut être situé n'importe où sur le mur arrière. Le plancher de l'ouverture doit être construit dans un contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45 kg/100 lbs) et doit être situé à un niveau convenable pour l'utilisation du four. REMARQUE : Bien que le bon fonctionnement du four n'exige pas que l'ouverture soit close (avec cloisons latérales, arrière et plafond), le code local pourrait l'exiger; il est donc suggéré de vérier ce point. L'ouverture du mur ou de l'armoire doit respecter les dimensions suivantes et être centrée horizontalement dans l'armoire. RK94S27F RK94S30F A 508 mm (20 po) 508 mm (20 po) B 682,6 mm (26

/8 po) F 127 mm (5 po) 127 mm (5 po) G 254 mm (10 po) 254 mm (10 po) La prise NE doit PAS se trouver dans l'aire ombrée comme illustré à la schéma 1. REMARQUE

• Si la profondeur (E) dépasse 533,4 mm (21 po), l'emplacement de la prise peut être situé n'importe où sur le mur arrière.

ÉTAPE 2 - ENSEMBLE DU CONDUIT D’ÉVACUATION A. Insérer le bord du CONDUIT (B) dans le joint à lèvre du CONDUIT (C). Les xer ensemble à l’aide d’une VIS (I) fournis dans le kit. Voir schéma 2. CONDUIT (C) CONDUIT (B) VIS (1) SCHÉMA 2 B. Placer le CONDUIT (A)-1 au dessus du four en insérant le bord de l’ensemble du CONDUIT (BC) dans la lèvre du CONDUIT (A)-1. Serrer deux VIS (I) pour xer le CONDUIT (A)-1 à l’ensemble du CONDUIT (BC). Voir schéma 3. VIS (I)

CONDUIT (BC) VIS (I) SCHÉMA 3 C. Placer le CONDUIT (A)-2 au dessus du four et l’insérer dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT (A)-2 au CONDUIT (A)-1 à l’aide de deux VIS (I) fournies. Voir schéma 4. VIS (I) VIS (I) CONDUIT (A)-2

SCHÉMA 4 REMARQUE : Le plancher de l'ouverture doit former un angle 90o avec le cadre de façade de l'armoire.F 3

INSTRUCTIONS D'INSTALLATION STANDARD

D. Placer le CONDUIT (A)-3 au dessus du four et l’insérer dans le CONDUIT (A)-2. F ixer le CONDUIT (A)-3 à l’aide de trois VIS (I) fournies. Voir schéma 5. VIS (I) VIS (I) VIS (I)

SCHÉMA 5 E. Retirer la VIS des coins supérieurs droit et gauche à l'arrière du four. Placer l'ensemble conduit au-dessus de l'appareil comme illustré et xer l'ensemble conduit sur le four à l'aide des deux vis qui viennent d'être retirées. Voir schéma 5A. VIS VIS

A. ASSEMBLAGE DU CONDUIT INFÉRIEUR Placer le conduit inférieur au centre de l'ouverture de sorte que l'écart « A » soit égal à l'écart « B ». Lorsque l'assemblage du conduit inférieur est placé correctement, le rebord avant du conduit sera aligné avec le devant de l'armoire. Fixer à l'aide des 2 VIS (H). Voir schéma 6. ÉCART « A »

L'OUVERTURE SCHÉMA 6 B. INSTALLATION DANS L'ARMOIRE : Placer le four près de l'ouverture du mur ou de l'armoire. Brancher le cordon d'alimentation dans la prise électrique. Guider avec précaution le four assemblé dans l'ouverture préparée. Faire glisser le four sur l'assemblage du conduit inférieur. Voir schéma 7.

C. INSTALLATION DANS L'ARMOIRE : Éviter de pincer le cordon entre le four et le mur. Ajuster la position du four de façon à ce que ses pattes entrent dans les trous de l'assemblage de conduit inférieur. Voir schéma 8. RENFONCEMENT DU CONDUIT ASSEMBLAGE DU CONDUIT INFÉRIEUR PATTE SCHÉMA 8 D. DÉMONTAGE : le CADRE AVANT et le CADRE ARRIÈRE sont pré-assemblés avec des pions à rotule engagés dans les récepteurs. Séparez le FRONT FRAME de BACK FRAME. Placez l'ensemble face vers le bas sur une surface protégée. À l'emplacement du goujon à bille, insérez un tournevis à tête plate entre le FRONT FRAME et le BACK FRAME et tirez doucement pour dégager le goujon à bille du récepteur. Répétez pour chaque coin. Voir Sketch 9. SCHÉMA 9 E. INSTALLATION DU CADRE ARRIÈRE : Placer le cadre arrière à distances égales de haut en bas et de chaque côté. Tracer l'emplacement de quatre (4) trous au centre à l'aide d'un poinçon et prépercer à l'aide d'une mèche de 1,45 mm (

SCHÉMA 10 F. INSTALLATION DU CADRE DE FAÇADE : Poser le CADRE DE FAÇADE sur le CADRE ARRIÈRE et aligner les pivots à rotule avec les agrafes. Fixer le CADRE DE FAÇADE en le poussant fermement contre le CADRE ARRIÈRE et en engageant les quatre (4) xations encliquetables. Voir schémas 11-12. FIXATION ENCLIQUETABLE SCHÉMA 11

ÉTAPE 1 – OUVERTURE DANS UNE ARMOIRE OU DANS LE MUR L’ouverture dans le mur ou l’armoire doit avoir les dimensions suivantes : OUVERTURE RK94S27F RK94S30F

/2 po) G 127 mm (5 po) 127 mm (5 po) Profondeur Minimum (I) 508 mm (20 po) 508 mm (20 po) La prise ne doit PAS être dans la zone ombragée H comme indiqué à la schéma 1. Mountingcleat

Vue du hautVue de l’avantBas du gabarit d’encastrementTaquet d’installationTabletteDevant de l’armoireTablette SCHÉMA 1 REMARQUE : La dimension C ci-dessous laissera des espaces de 31,8 mm

⁄4 po) au-dessus et sous la garniture pour permettre la circulation d’air entrante et sortante nécessaire pour empêcher la surchauffe de l’appareil. Ne réduisez pas cet espace, car ceci annulerait la garantie pour tout problème associé à un manque de circulation d’air. REMARQUE :

• Laissez un dégagement minimum de 76 mm (3 po) entre le gabarit du four à micro-ondes et le gabarit de l’appareil sous le four micro-ondes. Consultez la schéma 2.

• Le fond de l’ouverture doit être fabriqué à l’aide d’un contreplaqué assez résistant pour soutenir le poids du four et la charge appliquée sur celui-ci (environ 45 kg/100 lb). Le fond doit être au niveau et à 90 degrés par rapport à la devanture de l’armoire pour permettre l’installation et le fonctionnement approprié du four. Assurez-vous de consulter les codes locaux du bâtiment, car ces derniers peuvent exiger que l’ouverture comprenne des partitions latérales, une partition supérieure et une partition arrière. Le fonctionnement adéquat du four n’exige pas l’encastrement. ÉTAPE 2 - ENSEMBLE DU CONDUIT D’ÉVACUATION A. Insérer le bord du CONDUIT (B) dans le joint à lèvre du CONDUIT (C). Les xer ensemble à l’aide d’une VIS (I) fournis dans le kit. Voir schéma 3. CONDUIT (C) CONDUIT (B) VIS (1)

B. Placer le CONDUIT (A)-1 au dessus du four en insérant le bord de l’ensemble du CONDUIT (BC) dans la lèvre du CONDUIT (A)-1. Serrer deux VIS (I) pour xer le CONDUIT (A)-1 à l’ensemble du CONDUIT (BC). Voir schéma 4. VIS (I)

CONDUIT (BC) VIS (I) SCHÉMA 4 C. Placer le CONDUIT (A)-2 au dessus du four et l’insérer dans le joint à lèvre du CONDUIT (A)-1. Fixer le CONDUIT (A)-2 au CONDUIT (A)-1 à l’aide de deux VIS (I) fournies. Voir schéma 5. VIS (I) VIS (I) CONDUIT (A)-2

SCHÉMA 5 D. Placer le CONDUIT (A)-3 au dessus du four et l’insérer dans le CONDUIT (A)-2. F ixer le CONDUIT (A)-3 à l’aide de trois VIS (I) fournies. Voir schéma 6. VIS (I) VIS (I) VIS (I)

SCHÉMA 6 E. Retirer la VIS des coins supérieurs droit et gauche à l'arrière du four. Placer l'ensemble conduit au-dessus de l'appareil comme illustré et xer l'ensemble conduit sur le four à l'aide des deux vis qui viennent d'être retirées. Voir schéma 6A. VIS VIS

A. Positionnez l’assemblage du conduit d’échappement au centre de l’ouverture. Alignez le rebord avant du conduit avec le devant de l’armoire. Alignez le rebord avant du côté droit du conduit avec le devant de la tablette. Consultez la schéma 7. B. Fixez l’assemblage du conduit d’échappement à l’aide de 2 VIS (H). Consultez la schéma 7. Exhaust duct assembly right side aligns to front edge of shelf Screw H Screw H Vis H Vis H Le côté droit de l’assemblage du conduit d’échappement s’aligne avec le rebord avant de la tablette.

A. Placez le four adjacent au mur ou à l’ouverture de l’armoire. Branchez le cordon d’alimentation dans la prise de courant électrique. B. Glissez soigneusement le four assemblé dans l’ouverture préparée. Glissez le four sur l’assemblage du conduit d’échappement. Consultez la Figure 8. Évitez de pincer le cordon entre le four et le mur. Ajustez la position du four an que la patte du four entre dans les cavités de l’assemblage du conduit d’échappement et que la porte s’ouvre adéquatement. Consultez la schéma 9. Screw D Screw D SCHÉMA 8 Exhaust duct assembly Foot Duct recess PatteCavité du conduitAssemblage du conduit d’échappement SCHÉMA 9 C. DÉSASSEMBLAGE : Le CADRE AVANT et le CADRE ARRIÈRE sont déjà assemblés avec des pivots à rotule insérés dans les récepteurs. Séparez le CADRE AVANT du CADRE ARRIÈRE. Placez l’assemblage vers le bas sur une surface protégée. À l’emplacement du pivot à rotule, insérez le tournevis à tête plate entre le CADRE AVANT et le CADRE ARRIÈRE et effectuez un mouvement de levier pour désengager le pivot à rotule du récepteur. Répétez à chaque coin. Consultez la schéma 10. SCHÉMA 10 D. INSTALLATION DU CADRE ARRIÈRE : Positionnez le CADRE ARRIÈRE à un espace égal entre le bas et les côtés. Marquez les 4 trous des taquets d’installation en bois, marquez à l’aide d’un poinçon et prépercez à l’aide d’une mèche de

⁄16 po. Fixez le cadre à l’aide des 4 VIS (G). Consultez la schéma 11. Equal gap top, bottomEqual gapside to sideMounting holesMounting holesMounting holesMounting holes Screw GScrew G Screw GScrew GDégagement égal sur le haut et le basDégagement égal des deux côtésTrous de xationTrous de xationTrous de xationTrous de xationVis GVis GVis GVis G

TINSKB288MRR1Dec 10, 2019 E. Installez les déecteurs d’air supérieur et inférieur. Centrez les déecteurs d’air (gauche et droit) au-dessus et sous le CADRE ARRIÈRE installé. Déecteurs d’air sécurisés avec 4 VIS (G). Consultez la schéma 12. Marquez des trous et prépercez les taquets d’installation en bois avec une mèche de
