Caractéristiques Techniques	Ponceuse pneumatique DEWALT DWMT70783, pression de fonctionnement 90 PSI, consommation d'air 4 CFM, diamètre de disque 5 pouces.
Utilisation	Idéale pour le ponçage de surfaces planes et courbes, finition de bois, métal et plastique.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air et remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Porter des lunettes de protection et un masque anti-poussière, utiliser l'outil dans un environnement bien ventilé.
Informations Générales	Poids léger pour une manipulation facile, garantie de 1 an, compatible avec les accessoires standards de ponçage.

FOIRE AUX QUESTIONS - DWMT70783 DEWALT

Comment changer le papier de verre sur la ponceuse DEWALT DWMT70783 ?

Pour changer le papier de verre, dévissez les clips de fixation à l'arrière de la ponceuse, retirez le papier usé et fixez le nouveau papier en vous assurant qu'il est bien aligné avant de resserrer les clips.

Pourquoi ma ponceuse ne fonctionne-t-elle pas ?

Vérifiez que la ponceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté et que le câble d'alimentation n'est pas endommagé.

Comment nettoyer ma ponceuse DEWALT DWMT70783 ?

Débranchez la ponceuse avant de la nettoyer. Utilisez un chiffon sec pour enlever la poussière et les débris. Vous pouvez également utiliser un aspirateur pour aspirer la poussière accumulée dans les grilles d'aération.

Quel type de papier de verre est recommandé pour la DEWALT DWMT70783 ?

Il est recommandé d'utiliser des papiers de verre avec un grain compris entre 80 et 240 selon le type de finition souhaitée. Assurez-vous que le papier est compatible avec le système de fixation de la ponceuse.

La ponceuse vibre trop, que faire ?

Une vibration excessive peut être causée par un papier de verre mal fixé ou endommagé. Vérifiez que le papier est bien en place et remplacez-le si nécessaire. Si le problème persiste, faites vérifier la ponceuse par un professionnel.

Est-il nécessaire de lubrifier ma ponceuse DEWALT DWMT70783 ?

Non, cette ponceuse ne nécessite pas de lubrification régulière. Assurez-vous simplement de la garder propre et de vérifier régulièrement les pièces pour détecter tout signe d'usure.

Où puis-je trouver des pièces de rechange pour ma ponceuse ?

Vous pouvez trouver des pièces de rechange pour la DEWALT DWMT70783 dans les magasins de bricolage, sur le site officiel de DEWALT ou auprès de revendeurs agréés.

Comment puis-je améliorer la durée de vie de ma ponceuse ?

Pour prolonger la durée de vie de votre ponceuse, utilisez le bon type de papier de verre, nettoyez régulièrement l'appareil et rangez-le dans un endroit sec et sécurisé après utilisation.

Quelle est la garantie de la ponceuse DEWALT DWMT70783 ?

La ponceuse DEWALT DWMT70783 est généralement couverte par une garantie limitée de 3 ans, mais il est conseillé de vérifier les termes spécifiques sur le site de DEWALT ou dans le manuel d'utilisation.

MODE D'EMPLOI DWMT70783 DEWALT

Pour toute question ou tout commentaire, nous contacter.

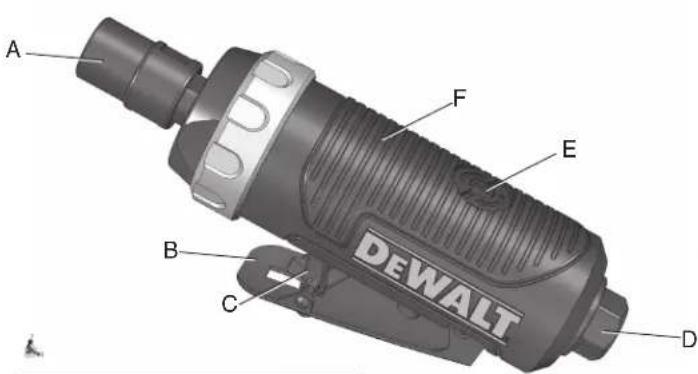

A. Pince de serrage
B. Écrou de pince de serrage
C.Broche
D.Gachette
E. Manette d'accélérateur de sécurité

F. Entrée d'air 6,4 mm (1/4 po)
G.Echappement
H. Vis de commande de vitesse
I. Corps ergonomique

FICHE TECHNIQUE

MoDÈle	DWMT70783
VITESSE À VIDE (À 620 KPA (90 PSI)	25 000 tr/min
TYpe D'ÉchAppeMenT ARRÊRE
DIAMÈTRE DE LA PINCE	6,4 mm (1/4 po)
conSoMMATlon D'Air MoYenne (À 620 KPA (90 PSI)	9,9 l/s (21 pieds cubes standard par minute)1,4 l/s (3 pieds cubes standard par minute)
POIDS NET	0,4 kg (0,9 lb)
DIMenSlon De l'enTrÊe D'Air	Filetage conique (F) 6,35 mm (1/4 po)
DIMenSlon recoMMAnD'Ée Du TuYAu	10 mm (3/8 po)
preSSlon D'Air MAXIMAle 90 psi

FIG.1

Définitions : lignes directrices en matière de sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuliez tire le mode d'emploi et porter une attention particulière à ces symboles.
DANGER: Indique une situation dangereuse imminente qui, si elle n'est pas evitée, causera la mort ou des blessures graves.
AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n'est pas évité, pourrait se solder par un décès ou des blessures graves.
ATTENTION: Indique une situation potentiellement dangereuse qui, si elle n'est pas evitee pourrait se solder par des blessures mineures ou moderées.
ATTENTION: Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée pourrait se solder par des dommages à la propriété.

POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS(VES) A L'OUTIL OU A PROPOS DE TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1-800-4-DEWALT (1-800-433-9258)

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Nertaines poussieres produit par les travaux de ponçage, sciage, meulage, perçage et autres peuvent containir des produits chimiques pouvant selon l'etat de Californie causer le cancer, des anomalies congenitales ou d'autres problèmes liés aux fonctions reproductrices. Voici quelques exemples de ces produits chimiques:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline provenant de la brique, du ciment et d'autres produits de maconnerie;

• l'arsenic et chrome provenant de bois traité chimiquement. Les risques reliés à l'exposition à ces poussières varient si fréquence à laquelle l'utilisateur travaille avec ce type de matérielaux. Pour réduire votre exposition à ces produits chimiques : travailler dans un endroit bien ventilé et porter un équipement de sécurité approvée par l'OSHA/MSHA/NIOSH comme un masque anti-poussières spécialement adapté ou un respirateur lors de l'utilisation de ces outils. Lors de l'utilisation d'outils pneumatiques, des précautions de base en matière de sécurité doivent être suivies afin de réduire le risque de blessure personnelle.

AVENTISSEMENT: ce produit contient des produits chimiques, notamment le plomb, reconns par I'Etat de Californie comme étant cancérigènes et pouvant entraîner des anomalies congenitales et d'autres dangers relatifs à la reproduction. Se laver les mains après toute manipulation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT:

la mauvaise utilisation ou maintenance de ce produit peut cause des blessures graves Et des dommages sérieux aux biens. Il faut dire et comprendre tous les avertissements et la Notice d'emploi avant d'utiliser cet équipement. Lorsque vous utilisez des outils pneumatiques, il faut respecter les mesures de sécurité fondamentales pour réduire le Risque de blessures.

AVERAGEMENT:

I faut dire et comprendre ce guide d'instructions et les étiquettes de l'outil avant d'instructor, d'utiliser cet outil ou d'en faire l'entretien. Gardez ces instructions dans un lieu sur à portée de la main.

Les opérateurs et autres personnes dans la zone de travail doivent porter des lunettes de sécurité avec écrons lateraux approuvées ANSI Z87.1 CAN/CSA Z94.3.

Les utilisateurs et lesgens dans la zone de travail doivent porter une protection auditive.

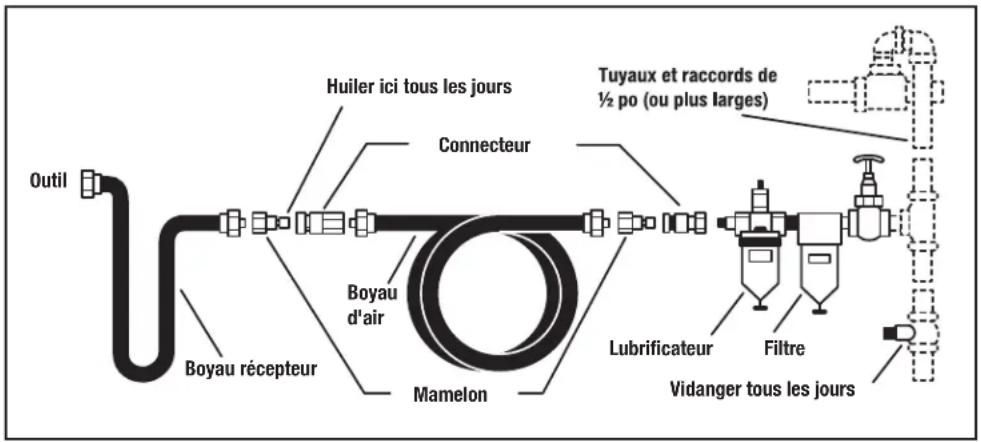

Graissez tous les jours pour un rendement optimal.

▲AVERTISSEMENT:

• Évitez l'utilisation prolongée : le mouvement répétit ou l'exposition aux vibrations peuvent être nocifs pour vos mains ou vos bras. Utiliser des gants pour offrir un maximum de protection, prendre des pauses fréquentes et limiter les temps d'utilisation quotidien.
• N'utilisez pas de gaz oxygène ou reactif; une Explosion peut survenir.
• Ne pas excéder une pression d'air de 90 psi.
  Il faut dire attentivement tous les livrets inclus avec ce produit. Il faut bien se familiariser avec les commandes et l'emploi correct de I'equipement.
• Seules les personnes qui connaissent bien ces règles de sécurité devraient utiliser l'outil pneumatique.
• Il ne faut pas excéder la pression limite des composantes du système.
• Débrancher l'outil pneumatique de l'arrivée d'air avant de changer les outils ou les accessoires et lorsqu'il n'est pas utilisé.
• Il faut toujours porter des lunettes de protection et une protection auditive durant l'emploi. Il faut toujours porter des lunettes de protection avec écrans latériaux. Il faut toujours porter une protection auditive.
  Il ne faut jamais porter des vêtements amples ou un habillement

comportant des attaches ou bretelles laches, etc. qui pourrait etre happees par les pieces mobiles de I'outil et causer des blessures graves.

• Il ne faut pas porter de bijou, montre, identification, bracelet, collier, etc. lorsque vous utilisez l'outil, car ils pourraient etre happes par les pieces mobiles de I'outil et causer des blessures graves.
  Il ne faut pas abaisser la gachette lorsque vous raccordez l'outil au boyau d'air d'arrivee.
• Toujours utiliser un accessoire concu pour les outils percuteurs pneumatique.
• Il ne faut jamais utiliser des accessoires endommagés ou usés.

A VERTISSEMENT :

Il ne faut jamais déclencher l'outil lorsqu'il n'est pas appliqué contre un objet. Les accessoires doivent être bien ancrés.
Les accessoires lâches peuvent cause des blessures graves.
- Protégéz les conduits d'air des dommages et des perforations.
Il ne faut jamais pointer l'outil pneumatique vers soi ou autreui. Des blessures graves peuvent survenir.
- Vérifiez les boyaux d'air en cas d'usure ou de détérioration avant chaque employi. S'assurer que tous les raccords sont bien branchés.
- S'assurer que les boulons, écrous et vis sont bien serrés et que l'équipement est en bon état.
- Ne jamais placer ses mains pres d'une piece mobile ou en dessous

AVENTISSEMENT:RISqUE D'ExPIOSION OU D'INCENDIE

Ce qui peut se produit Comment l'Éviter

• Les outils abrasifs comme les sableuses et les meules, les outils rotatifs comme les perceuses et les outils à choc comme les clés, les marteaux et les scies à action réciropque peuvent produit des étincelles qui pourrait allumer des produits inflammables.

• Dépasser la pression maximale nominale des accessoires de l'outil peut cause une explosion causant des blessures graves.

• Ne jamais utiliser les outils près des substances inflammables, comme l'essence, le naphe, les solvants de dégraissage, etc.
  Travailler dans une zone de travail bien ventilée et propre, exemple de matérielux combustibles.

• Ne jamais utiliser de gaz oxygène, de dioxyde de carbone ou autres gaz en bouteille comme source d'énergie pour les outils pneumatiques.
  Utiliser de l'air comprime regle à une pression maximale pres ou au-dessous de la pression nominale des accessoires.

DANGER:RISQUE REPIRATOIRE (ASPHyxIE)

ce quI peut Se proDulre comMent I'EVITer

• Les outils abrasifs comme les sableuses et les meules et les outils à tronconner produit de la poussière et de matérielles abrasifs qui peuvent être nocifs pour les poumons et le système respiratoire.

• Certains matériaux, comme les adhésifs et le goudron, contiennent des produits chimiques qui peuvent cause des blessures graves à l'exposition prolongée.

• Toujours porter un masque facial bien ajusté ou un respirateur homologué MSHA/NIOSH lorsque vous utilise ces outils.

• Toujours travailler dans une zone de travail bien ventilée et propre.

ATTENTION:RISqUE DE PERTED'OUIE que FAIRE coMMenT prEVenir

• Une exposition prolongée au bruit produit par le fonctionnement des outils pneumatiques peut cause une perte auditive permanente.

• Toujours porter une protection auditive AnSI (S3.19).

AVENTISSEMENT: RISQUE DE PERTED'OUIE

• Les outils laissés sans surveillance ou dont le boyau d'air est branché peuvent être activés par des personnes non autorisées qui peuvent se blesser ou blesser autre.

• Les outils pneumatiques peuvent projeter les objets non fixés et autres matérielles dans toutes les directions de la zone de travail.

• Les outils pneumatiques peuvent être actionnés accidentellement lors d'un entretien ou d'un changement d'outil.
  Le fait de laisser une clé de réglage ou une clé fixée sur une piece tournante augmente le nasque de blessures.

Retirer le tuyau d'air lorsque l'outil n'est pas utilisé et ranger l'outil dans un endroit sur hors de portée des enfants et des utilisateurs n'avant pas reçu la formation requise.
Utiliser uniquement les pieces, les fixations et les accessoires recomndes par le fabricant.
- Conserver la zone de travail propre et en bon ordre. Eloquent des enfants et autres de la zone de travail durant l'utilisation de l'outil.
- Conserver les lieux bien illuminés.
Retirer le tuyau d'air pour lubrifier, ajouter ou replacer des douilles.
- Ne jamais transporter l'util par le boyau.
- Evitez les démarrages non intentionnels. Ne transporte pas l'outil branché avec le doigt sur la gachette.
- Les réparations doivent être effectuesse seulement par un représentant de service autorisé.
Retirer toutes les clés de réglage, et les clés avant de mêtré l'outil en marche.

que FAIre coMMenT prEvenlr

Utiliser des buses gonflantes pour I'epousetage peut causer des blessures graves.
- Les outils électriques peuvent provoquer le déplacement de la pierce de travail au contact et causer des blessures.
- La perte de contrôle de l'outil peut causeer des blessures à soi-même et a autre.

Des outils de mauvaise qualite, inappropries ou endormages tels que les meules, les ciseaux, les douilles, les perceuses, etc., peuvent voler en morcaux lors du fonctionnement, projetant des particules dans toutes les directions de la zone de travail et causer des blessures graves.

• ne pAS utiliser de buses gonflantes pour l'epoussage.
  Utiliser des pinces ou autres disposits pour empecher le mouvement.
• Ne jamais utiliser l'outil sous l'influence d'alcool ou de droques.
  Il ne faut pas tendre l'outil trop lain. Gardez I'équilibre en tout temps.
• Gardez les mains propres, seches, et exemples de graisse et d'huile.
  Restez alerte. Portez attention a ce que vous faites. Servez-vous de VOte bon sens. Il ne faut pas utiliser foutil lorsque vous etes fatigue.
• Toujours utiliser les accessoires cotés pour la vitesse de l'outil électrique.
• Ne jamais utiliser des outils que vous avez échéappés,IMPactés ou endomages par l'usage.
• Ne pas exercer de force excessive sur l'outil - laisser l'outil effectuer le travail.

AVENTISSEMENT:RISqUE DE BIESSURE (SUITE) que FAIRE coMMenT prÉVenir

• Les outils et les accessoires qui ne sont pas entretenus correctement peuvent cause des blessures graves.
  L'outil risque de voler en morceaux s'il est endommage.

• Entretenir les outils de façon minutieuse.

• Keep a cutting tool sharp and clean. A properly maintained tool, with sharp cutting edges reduces the risk of binding and is easier to control.
  Vérifier l'alignement et la torsion des pieces mobiles, la présence de pieces brises ou de toute autre condition pouvant nuir au fonctionnement de l'outil. Faire réparer l'outil si'est endommagé avant de l'utiliser.

AVERTISSEMENT: RISqUE D'ÉLECTROCUTION que FAIRE coMMenT prÉVénir

• Cet outil ne compte pas de surface de prise isolée. Le contact avec un fil « sous tension » mettra les surfaces metalliques de l'outil aussi « sous tension », ce qui peut cause une électrocution ou la mort.

• Eviter tout contact corporel avec les surfaces mises à la terre telles que les tuyaux, radiateurs, cusinières et réfrigerateurs. Le risque d'électrocution est plus grand si votre corps est mis à la terre.

• Inspector minutieusement la piece de travail afin de détecter tout câblage dissimulé avant d'executer le travail.

AAVERTISSEMENT:RISQUE DE BIESSURE

A IA TETE OU AUx yEUX

que FAIRE comMEnT prEvenlr

L'équipement pneumatique et les outils électriques peuvent propulser des materiaux, comme les copeaux de métal, le brand de scie et autres débris, à haute vitesse, ce qui pourrait causer des blessures graves
L'air comprime peut etre dangereux.Le courant d'air peut causer des lesions aux tissus mous, comme les yeux,les oreilles,etc. Les particules ou objets propulses par le courant d'air peuvent causer des blessures.
- Les accessoires des outils peuventvenir laches ou briser et se dégager en propulsant des particules en direction de l'utilisteur ou des autres personnes dans la zone de travail.

• Toujours porter des lunettes de sécurité avec écans latéraux approuvées AnSI Z87.1 cAn/cSA Z94.3.
• Ne jamais laisser l'outil sans surveillance. Débrancher le boyau d'air lorsque l'outil n'est pas utilisé.
  Pour plus de protection, utiliser un masque facial approuve en plus des lunettes de protection.

S'assurer que tous les accessoires sont fixés solidement.

AVENTISSEMENT:RISqUE DE

COUPURES OU DE BRUIURES

que FAIre coMMenT prEvenl

• Les outils qui coupent, cisaillent, percent, poinconnent, ciseulent, etc. peuvent cause des blessures graves.

• Eloiigner la piece mobile de l'outil des mains et du corps.

AVENTISSEMENT:ARISQUE D'EMMELEMENT

que FAIre coMMenT prEvenlr

Les outils qui contiennent des éléments mobiles ou entrainent d'autres outils mobiles, comme les disques de meulage, les douilles, les meules, etc. peuvent s'emmeler avec les cheveux, les vétements, les bijoux et les objets laches, et causer des blessures graves.

• Ne jamais porter de vêtements amples ou d'habilitation comprenant des attaches ou des bretelles laches, etc. qui pouraient s'emmérer dans les pièces mobiles de l'oultil.
• Enlever les bijoux, montres, identifications, braceletls, colliers, etc. pouvant etre happes par l'outil.
  Garder les mains éloignées des pieces mobiles. Attacher ou couvir les cheveux longs.
• Portez toujours des vêtements bien ajustés et les apparèments de protection appropriés lorsque vous utilisez l'outil.

AVENTISSEMENT: ARRIVEE D'AIR ET RACCORDS

• N'utilisez jamais de gaz oxygène, de gaz combustible ou autres gaz en bouteille comme source d'énergie pour cet outil, car l'outil peut exploser et possiblement cause des blessures.

• Ne pas utiliser de sources d'alimentation qui peuvent dépasser 13,8 bars (200 psi), car les outils peuvent voler en morceaux et causer des blessures.

• Le raccord ne doit pas maintainir une pression lorsque l'arrivée d'air est débranchée. Si le mauvais raccord est utilisé, l'outil peut rester charge d'air après l'avoir débranché; l'outil pourrait fonctionner après que le conduit d'air est débranché et pourra cause des blessures.

• Toujours débrancher l'arrivée d'air :

1) avant d'effectuer des ajustements;
2) pour faire l'entretien de l'outil:
3) lorsque I'outil n'est pas utilise;
4) pour le déplacer à une autre zone de travail, car l'outil peut être activé par accident et peut cause des blessures.

AVERTISSEMENT: CONSIGNES DE SECURITE ADDITIONNELIES POUR IES MEUIEUSES

• La vitesse des accessoires doit être au moins de la vitesse minimale recommendée Pour l'outil. Les meues et autres accessoires fonctionnant à une vitesse Supérieure peuvent se détacher de l'outil et cause des blessures. La vitesse des accessoires doit être supérieure à la vitesse minimale de la Meule de l'outil.

• Ne pas utiliser de lames de scies ou autres lames denteles avec cet outil. Cela risque de causeur de graves blessures.

• Lors de la mise en marche de l'outil équipe d'une nouvelle meule, d'une meule De remplacement ou d'un autre accessoire, placer l'outil dans un endroit bien Protégé et faire fonctionner l'outil pendant une minute. Ne jamais mettre L'outil en marche lorsque l'utilisateur ou d'autres personnes se trouvent à Proximate de la meule ou de l'accessoire. Si la meule ou l'accessoire presente Une défaillance qui n'a pas été détectée, il y aura risque d'éclatement dans la Minute qui suit.
• Eviter d'utiliser des meules qui tressautent ou les soumettre à une Manipulation plus robuste.
• Diriger les étincelles loin de l'utilisateur, des observateurs ou Des matières inflammables.
• Déconnecter l'outil de la source d'air compré avant de remplaçer Les accessoires ou lorsque l'outil n'est pas utilisé.
• Ne pas transporter l'outil lorsque l'accéléateur est enclenché.
• Ne pas désactiver le levier de sécurité de l'accéléateur.
• Ne pas appuyer. Sur l'accéléateur lors de la connexion à la source d'air comprime. Ne pas attacher ou verrouiller l'accéléateur et position marche.
• N'utiliser que les accessoires de meuleuse conçus pour l'air Comprimé.

CONSERVER CES DIRECTIVES POUR UN USAGE ULTÉRIEUR

CHARACTERISTIQUES

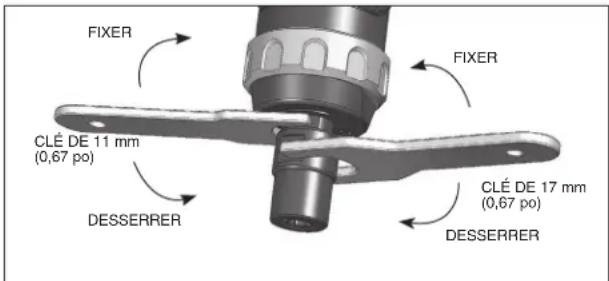

PINCE DE SERRAGE

La pince de serrage (A) you
permiet de tener solidement le
mandrin d'un outil a insertion. L'ecrou
du collet de serrage (B) et la broche
(C) comportent chacun deux cotes
plats afin inserer l'outil facilement a
laide des clés fournies.

GACHETTE

La gachette (D) permet à l'opérateur de contrôle la mise en marche et l'arrêt de l'outil pneumatique.

MANETTE D'ACCÉLERATEUR DE SECURITE

La manette d'accéléateur de sécurité (E) prévient la mise en marche accidentelle de l'outil.

CORPS ERGONOMIQUE

Le corps de l'outil pneumatique est fabriqué d'aluminium afin d'en réduire le poids et d'obtenir un rapport puissance-poids supérieur. Cet outil pneumatique compte une poignée ergonomique (I) faite d'élastomère thermoplastique (ETP) moulé concise pour plus de comfort, moins de glissement et un meilleur contrôle de l'outil.

ENTREE D'AIR

L'entrée d'air de l'outil (F), située tout en bas de la poignée, est utilisée pour raccorder l'alimentation en air ayant un filtage conique NPT classique de 6,4 mm (1/4 po).

ÉCHAPPEMENT

L'échéppement (G) est situé dans la base de la poignée et permet de diriger l'échéppement loin de l'opérateur et de la zone de travail.

VIS DE COMMANDE DE VITESSE

La vis de commande de vitesse (H) permet à l'opérateur d'augmenter la vitesse de rotation de l'outil. La vis de commande de vitesse est réglabre à l'aide d'un tournevis plat.

INSTALLATION

Alimentation d'air

AAVERTISSEMENT:

Le branchement recommandié est illustré dans la figure A. Les outils pneumatiques fonctionnent selon une grande plage de pression d'air. Pour une efficacité maximale et une longue vie de l'outil, la pression de l'air fourni à ces outils NE DOIT PAS dépasser la pression nominale de l'outil lorsque l'outil fonctionne. L'utilisation d'une pression plus élevé que la pression nominale peut provoquer l'usure plusrapide de l'outil et en écouter la durée. Une pression d'air plus élevé peut aussi provoquer des conditions dangereuses

et une explosion. Il faut augmenter le diamètre interieur du boyau comme compensation lorsqu'il est très long (plus de 25 pieds).

Le diamètre interieur minimum du boayu est etre de 3/8 po et les raccords doivent avoir les mêmes dimensions interieures. Il est recommendé d'utiliser des lubricateurs et des filtres à air dans les conduits d'air pour empêcher l'eau de pénétrer dans le conduit et endommager l'outil. Vider le réserveir d'air tous les jours. Nettoyer le grillage du filtrte du conduit d'air au moins une fois par semaine pour supprimer la saleté accumulée ou autre débris qui peuttrestreindre le début d'air.

L'entrée d'air de l'outil utilisée pour racorder l'alimentation d'air comaporte un fil standard américain de 1/4 po NPT.

Règles de sécurité pour les Outils pneumatiques

1) Inspector le boyau d'air pour noter les fêtres ou autres problèmes. Remplacer le boyau s'il est usé
2) Ne jamais pointer le boyau d'air en direction d'une personne.
3) Debrancher l'outil lorsqu'il n'est pas utilisé ou avant d'en effectuer l'entretien ou de changer les accessoires.
4) Utiliser les boyaux et raccords appropriés. Ne jamais utiliser de manchons de conversion rapide fixés directement sur l'outil. Ajoutez只不过 un boyau et un raccord entre l'outil et l'alimentation d'air.

FIGURE A

EMPLOI CORRECT DE L'OUTIL

Postes de travail

Votre nouvelle meuleuse droite est conque pour meuler et ébavurer dans des endroits exigus. This tool features a rear exhaust to direct airflow away from the work area, a built-in regulator for convenient speed control and a lock-off lever to prevent accidental starts.

Mise en service

MISE EN GARDE: Cet outil pneumatique doit etre lubrifie AVANT sa premiere utilisation, ainsi qu'avant et après chaque utilisation ulterieure.

AAVERTISSEMENT:

Utilisez une alimentation d'air propre et graissée qui fournit une pression d'air mesurée à l'outil de 90 psi/6.2 bar lorsque l'outil fonctionne avec la gachette pleinement abaissee. Utilisez un boyaud de taille et de longueur recommendees. Il est recommandé de rac-corder l'outil à l'alimentation d'air tel qu'illustré dans la figure A. Ne pas brancher l'outil au système de conduits d'air sans avoir incorpore une vanne d'arrêt facile à atteindre et à utiliser. L'alimentation d'air devrait être lubrifiée. Il est fortement recommandé d'utiliser un filtré à air avec régulateur et lubrificateur (FRL) tel qu'illustré dans la figure A pour fournir à l'outil un air propre lubrifié à la pression appropriée. Les détails de cet équipement s'obtiennent auprès de votre fournisseur. Si cet équipement n'est pas utilisé,

il faut graisser l'outil en fermant l'alimentation d'air et depressuriser le conduit en abaissant la gachette de l'outil. Debranchez l'alimentation d'air et versez dans la bague d'admission une cuillage à thé (5 cc) d'huile de graissage pour moteur pneumatique, incorporent de préférence un additif antirouille. Rebranchez l'outil à l'alimentation d'air et faites tourner l'outil lentement pendant quelques secondes pour permettre à l'air de circuler l'huile. Graisses l'outil tous les jours si vous l'utilise fréquèment ou lorsqu'il commence à ralentir ou à perdre de la puissance.

Utilisation d'une meuleuse droite ▲AVENTISSEMENT :

1) Lire toutes les instructions avant d'utiliser cet outil. Tous les utilisateurs doivent receivevoir une formation complète sur son utilisation et connaître les régles de sécurité.
2) Ne pas excéder la pression maximum d'utilisation d'air de 90 psi/6.2 bar.
3) Utiliser l'équipement de protection personnelle.
4) Utiliser seulement l'air compré dans les conditions recommendées.
5) Si l'outil semble mal fonctionner, cesser de l'utiliser et prendre les dispositions pour son entretien et sa réparation.
6) Si l'outil s'utilise avec un compensateur ou tout autre dispositif de support, s'assurer qu'il est bien assujetti.
7) Toujours garder les mains éloignées de l'accessoire de travail fixé à l'outil.
8) L'outil n'est pas isolé électricquen. Ne jamais utiliser l'outil s'il existe un risque qu'il entre en contact avec une ligne sous tension.
9) Lorsque vous utilisez l'outil, vous veez-vous assurer d'avoir un bon équilibre et de tener l'outil fermement pour contrer les forces ou réactions qui peuvent se produit en utilisant l'outil.
10) Utiliser uniquement des pieces de rechange d'origine Dewalt ou des pieces de qualite equivalente. Ne pas effectuer de réparations temporaires ou permanentes à l'aide de pieces inadéquates.

Utilisation d'une meuleuse droite (suite)

11) Ne pas verwouiller, utiliser du ruban ou du fil métallique, etc. pour immobiliser la gachette réversible dans la position de marche. La gachette doit toujours être en mesure de returner à la position « arrêt » lorsqu'elle est libérée.
12) Toutjours fermer l'alimentation d'air en direction de l'outil et abaisser la gachette pour liberer l'air du boay d'alimentation avant d'installer, d'ajuster ou de retarder l'accessoire de travail.
13) Vérifiez régulierèment les boyaux et les raccords pour en noter l'usure. Remplacer au besoin. Ne pas transporter l'util par le boyau. S'assurer de retireir la main de la gachette réversible pour transporter l'util branché à l'alimentation d'air.
14) Assurez-vous, déviter l'emmélement des pieces mobiles de l'outil par les vétements, les attaches, les cheveux, les chiffons, etc, car cela aurait pour effet de pouvoir le corps vers l'outil et peut être très dangereux.
15) Il est attendu que les utilisateurs adopteront des habitues de prudence au travail et respecteront toutes les prescriptions légales pertinentes pour installer, utiliser et entretenir l'outil.
(16) "Installer seulement l'outil lorsqu'un interrupteur facilement accessible et utilisable est incorpore dans l'alimentation d'air."
17) S'assurer que l'échéappement d'air de l'outil ne cause pas de problème ou n'est pas dirigé sur une personne.
18) Ne jamais poser l'outil sur le sol si l'accessoire de travail est encore en marche.

LISTE DE VERIFICATIONS AVANT LA MISE EN MARCHE (FIG. 1, PAGE 2)

• Evacuer l'eau du réservoir du compresseur à air ainsi que l'humidité des conduites d'air. (Consulter le manuel d'instructions du compresseur à air).
• Lubrification de l'outil. (Voir la section « Entretien » de ce manuel.)
• Sélectionner l'accessoire requis. Le mandrin de l'accessaire spondre exactement au diamètre de la pince de serrage pour la meuleuse pneumatique.

AVERTISSEMENT: Risque d'utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un a-coup du tuyau.

AVENTISSEMENT: Risque d'éclatement. Trop de pression d'air cause un risque sérieux d'éclatement. Vérifiez la pression maximum sugérée par le fabricant pour les outils pneumatiques et les accessoires. La pression

de sortie du régulateur ne doit jamais dépasser une pression nominale maximale.

OUTILÀ INSERTION (FIG. 1, PAGE 2)

• Dévisser la pince de serrage (A) sur la meuleuse d'outillage, pneumatique en tenant la broche (C) à l'aide de la pince de 11 mm (0,43 po) fournie tout en desserrant l'écroude de la pine de serrage (B) à l'aide de la clé de 17 mm (0,67 po) fournie.
• Insérer le mandrin d'un outil d'insertion dans la pince de serrage (A) et visser en fixant l'écroude de la pince de serrage (B) à l'aide de la clé de 17 mm (0,67 po).
  REMARQUE : Toujours vérifier la fatigue de l'outil à insertion afin d'augmenter l'efficacité et la sécurité de la meuleuse pneumatique.

IMPORTANT : Avant d'utiliser cet outil, s'assurer que l'outil à doit correcter insertion est fixé de manière très serrée dans la pince de serrage.

PROCÉDURES DE FONCTIONNEMENT MISE EN MARCHE (FIG. 1, PAGE 2)

• Raccorder l'outil sur l'alimentation en air à l'aide du boyau de diamètre recommendé.

• Mettre le compresseur à air en marche et permettre au réservoir à air de se remplir.

• Régler le régulateur du compresseur sur 6,2 bars (90 PSI). Cet outil fonctionne à une pression d'air maximal de 6,2 bars (90 PSI).

• Pousser l'outil de sécurité vers l'avant (1) et maintainir lagachette (2) enforcée afin de commencer à utiliser l'outil.

ARRÉT (FIG. 1, PAGE 2)

• Relâcher la gâchette afin d'arrêter l'outil.
• Réparer ou enlever l'outil à insertion.
• Une fois le travail terminé, arrêté le compresseur à air et ranger l'outil pneumatique après l'avoir lubrifié. Pour des raisons de sécurité, placer l'outil sur un support ou sur un coussin soupé et plat lorsqu'il n'est pas utilisé.
• Avant de changer de l'équipment ou des accessoires de meulage, toujours séparer l'alimentation en air afin d'éviter les blessures.

INSTRUCTIONS SUR LE FONCTIONNEMENT

• Avant de commencer à utiliser l'outil, prendre l'outil dans la main et maintainir la manette d'accélérateur de sécurité enforcée tout en appuyant sur la gachette.
• Pour fixer les meules et autres accessoires, utiliser les clés fournies avec l'outil. Toujours séparer l'alimentation en air avant

de changer les accessoires.

• La meuleuse doit être appliquée à la surface de travail de manière graduelle jusqu'à ce que la meule ou la fraise rotative devienne usee. Toujours replacer les pierres ou les fraises rotatives trop useses.
• Veiller à faire un contact doux avec la pierce à travailler et éviter tout soubresaut ou force excessive.

ENTRETIEN

Graissage

Les outils pneumatiques doivent être graissés pendant toute la vie des outils. Le moteur pneumatique et les coussinets utilisent l'air compré pour actionner l'outil et comme l'humidité de l'air compré entraine la formation de rouille sur le moteur et les pieces interieures de l'outil, il fautGRAisser l'outil tous les jours. Tout manquement àGRAisser les outils correctement réduira fortement la vie de l'outil et annulera la garantie.

ATTENTION:

Il faut graisser l'outil AVAnT l'emploi initial, avant et après chaque usage additionnel.

Pour graisser l'outil pneumatique à la main :

1. Debrancher l'outil de la source d'alimentation d'air, placer les entrées d'air vers le haut.
2. Retirer l'accessoire de la prise de l'util pneumatique, comme les douilles, les ciseaux, etc.
3. Abaisser la gachette ou la commande et placer environ une cuillere à thé (5 cc) d'huile à outil pneumatique dans l'entrée d'air. (En abaisant la gachette ou la commande, l'huile peut circuler dans le moteur).

Remarque :

Utiliser l'huile SAE n°10 si l'huile à outil pneumatique

n'est pas disponible.

1. Raccorder l'outil sur une source d'air, couvir l'extrémité de l'échévement d'une serviette et faire fonctionner de 20 à 30 secondes.

AVERTISSEMENT: Gardez hors de la portée des enfants. En cas d'ingestion, ne pas provoquer de vomissement, appelez unmedicine immidiatement.

AVENTISSEMENT: L'excedent d'huile dans le moteur est immédi- atement expulsé par l'orifice d'échéppement. Toujours éloigner l'orifice d'échéppement desgens ou objets.

Graissage

Il fautGRAisser l'outil pneumatique avant de le ranger. Se reporter aux instructions sur le

« Graissage » en omettant l' étape 4.

INFORMATION SUR LES RÉPARATIONS

Veuillez recueilles informations suivantes pour tous les appeals au Service à la clientèle :

Numéro du modele

Date et lieu de l'achat

GARANTIE COMPLETED (3) AN

Les outils industriels de service intensif de DEWALT sont garantis pour une période de un (3) an à partir de la date d'achat. DEWALT réparera également toutes défectuosités provoquées par un défaut de matériel ou de fabrication. Pour des renseignements relatifs aux réparations sous garantie, composer le 1-800-4-DEWALT. Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifique et il est possible que vous ayez d'autres droits qui varient d'un État ou d'une province à l'autre.

AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique presente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

REEMPLACEMENT GRATUIT DES ETIQUETTES

D'AVERTISSEMENT: si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-800-4-DEWALT pour en obtenir le remplacement gratuite.

GLOSSaire

CFM: pied cube par minute.

SCFM : pied cube par minute (standard), une unité de mesure du soufflage.

PSI : livres par pouce carré, une unité de mesure de pression.

Code de certifications : les produits qui affichent un ou plusieurs des étampes suivantes : UL, CUL, ETL, CETL ont ete Evalues pas un laboratoire de securite independant sanctionne par l'OSHA et qui repond aux normes en vigueur des Underwriters Laboratories en ce qui a trait a la sécurité.

TR/MIN : Tours par minute; est une unité de mesure indiquant la fréquence d'un tour

B/MIN: Battements par minute.

NPT: « National pipe thread » (filtage conique); est une norme americaine pour les filets coniques utilisés dans les tuyaux et les raccords filétés.

ID:Diametre interieur

AMOLADORA RECTA DWMT70783

ssez tous les jours pour un rendement optimal.

ADVERTENCIA:

Les outils pneumatiques doivent etre graisses pendant toute la vie des outils. Le moteur pneumatique et les coussinets utilisent l'air compré pour actionner l'outil et comme l'humidité de l'air compré entraîne la formation de rouille sur le moteur et les pieces

intérieures de l'outil, il faut graisser l'outil tous les jours. Tout manquement à graisser les outils correctement réduira fortement la vie de l'outil et annulera la garantie.

ATENCION:

Il fautGRAisser l'outil AVANT I'emploi initial,avant et après chaqueusage additionnel.

Pour graisser l'outil pneumatique à la main :

1. Debrancher l'util de la source d'alimentation d'air, placer les entrées d'air vers le haut.
2. Retirer l'accessoire de la prise de l'outil pneumatique, comme les douilles, les ciseaux, etc.
3. Abaisser la gachette ou la commande et placer environ une cuillere à thé (5 cc) d'huile à outil pneumatique dans l'entrée 'air. (En abaisant la gachette ou la commande, l'huile peut circuler dans le moteur).

Remarque :

Utiliser l'huile SAE n°10 si l'huile à outil pneumatique n'est pas disponible.

1. Conecte la herramienta en una fuente de aire, cubra el extremo de escape con una toalla y hagalómerican entre 20 y 30segundos.
   ADVERTENCIA: Gardez hors de la portée des enfants. En cas d'ingestion, ne pas provoquer de vomissement, appelez un medicine immédiatement.
   ADVERTENCIA: L'excedent d'huile dans le moteur est immédiatement expulsé par l'orifice d'échéppement. Toujours éloigner l'orifice d'échéppement desgens ou objets.

Rangement

Il fautGRAisser l'outil pneumatique avant de le ranger. Se reporter aux instructions sur le

« Graissage » en omettant l'étape 4.

INFORMACION DEL SERVICIO TECNICO
