Tube Ultragain MIC300 - Microphone BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur micro à tube
Marque	Behringer
Modèle	Tube Ultragain MIC300
Alimentation	Adaptateur secteur externe
Entrées audio	1x XLR symétrique, 1x jack 6,35 mm symétrique
Sorties audio	1x XLR symétrique, 1x jack 6,35 mm symétrique
Plage de gain	+26 à +60 dB
Atténuateur (Pad)	-20 dB commutable
Alimentation fantôme	+48 V commutable
Inverseur de phase	Commutable 180°
Limiteur	Commutable
Réglage de niveau de sortie	De -∞ à +10 dB
Afficheur	LED de niveau (indique le niveau de sortie et clip)
Tube	Oui, préamplification à tube
Matériau du châssis	Métal
Couleur	Noir
Utilisation recommandée	Enregistrement, home studio, sonorisation
Nettoyage	Avec un chiffon sec
Sécurité	Ne pas ouvrir, confier les réparations à un professionnel qualifié
Garantie	Limitée, détails sur musictribe.com/warranty

FOIRE AUX QUESTIONS - Tube Ultragain MIC300 BEHRINGER

Comment brancher le Behringer Tube Ultragain MIC300 ?

Branchez votre micro sur l'entrée XLR et reliez la sortie XLR ou jack à votre table de mixage ou interface audio. Utilisez l'adaptateur secteur fourni pour l'alimentation.

À quoi sert le pad -20 dB ?

Le pad -20 dB atténue le signal d'entrée de 20 dB pour éviter la distorsion avec des sources de niveau élevé. Il est généralement désactivé pour les micros, mais peut être utilisé pour des instruments ou lignes puissants.

Comment utiliser l'alimentation fantôme +48 V ?

Activez le commutateur +48V pour alimenter les micros à condensateur. Assurez-vous que le micro est branché avant d'activer, et que les câbles XLR sont symétriques.

Que faire si le niveau sonore est trop faible ?

Augmentez progressivement le potentiomètre GAIN (+26 à +60 dB) et vérifiez que la LED Clip ne s'allume pas en permanence. Ajustez ensuite le OUTPUT pour le niveau de sortie souhaité.

À quoi sert l'inverseur de phase ?

L'inverseur de phase (PHASE REVERSE) décale la phase de 180° pour corriger les annulations de fréquences lorsque plusieurs micros sont utilisés. Activez-le si certaines fréquences disparaissent.

Quelle est la fonction du limiteur ?

Le LIMITER empêche les crêtes excessives de distordre le signal en limitant le niveau. Il est utile pour éviter le clipping tout en conservant un niveau élevé.

Comment nettoyer le MIC300 ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Peut-on utiliser une guitare électrique avec le MIC300 ?

Oui, branchez votre guitare sur l'entrée jack. L'entrée XLR et jack sont en parallèle, mais n'utilisez qu'une entrée à la fois.

Que signifient les LED de l'afficheur ?

Les LED indiquent le niveau de sortie en dB. Évitez que la LED Clip reste allumée en permanence ; elle ne doit s'allumer que brièvement sur les crêtes du signal.

Comment régler correctement le gain ?

Mettez le GAIN en butée gauche avant de brancher une source. Ensuite, augmentez progressivement jusqu'à ce que l'afficheur atteigne un bon niveau sans clip. Utilisez le pad si nécessaire.

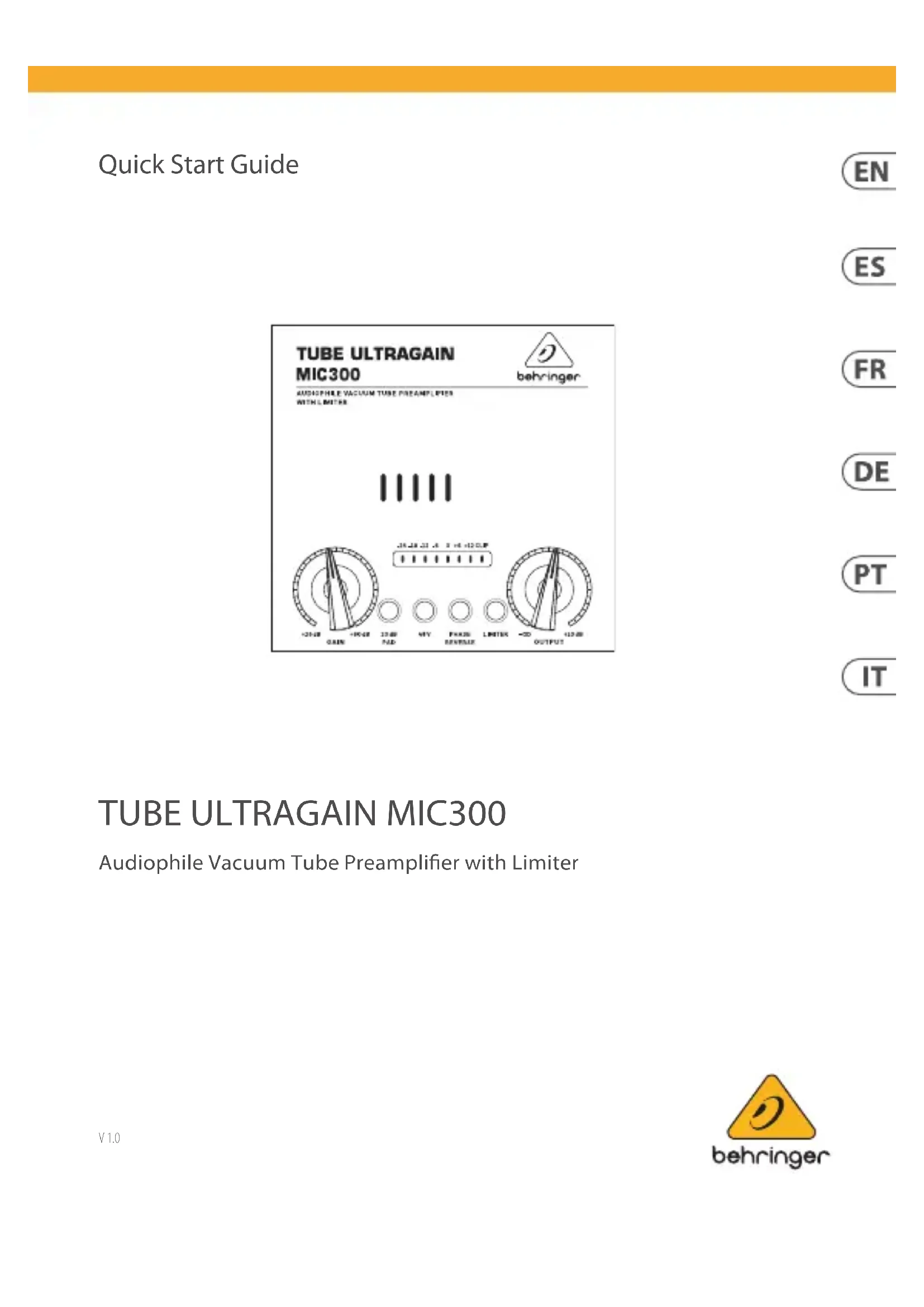

MODE D'EMPLOI Tube Ultragain MIC300 BEHRINGER

Consignes de sécurité

CAUTION

RISK OF ELECTRIC SHOCK!

DO NOT OPEN

ATTENTION

SQUE DE ELECTROCU

Les points repérés par ce symbole portent une tension électrique

suffisante pour constituer un risque d'electrocution. Utilisez uniquement des cables d'enceintes professionnels de haute qualite avec fiches Jack mono 6,35 mm ou fiches a verrouillages déjà installees. Toute autre installation ou modification doit etre effectuee uniquely par un personnel qualifie.

Ce symbole averit de la presence d'une tension dangereuse et non

isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention

Ce symbol signale les consignes d'utilisation et d'entre! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention

Pour éviter tout risque de

choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau

arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention

Pour réduire les risques de feu et de chic électricque, n'expose pas cet apparéil à la pluie, à la moissuisse, aux gouttes ou aux élaboussures. Ne posez pas de recipient contenant un liquide sur l' apparéil (un vase par exemple).

Attention

Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour évier tout risque de chic électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les évientuelles réparations doivent être effectues uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conserveces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'apparéil à proximé d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veiliez à ne pas empêcher laonne

ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas I'appareil a proximete d'une source de chaleur telle qu'un chauffage, une cuisine oit tout apparil degageant de la chaleur (y compris un ampli de puissance).
9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alienation fournir ne correspond pas à celles de votre installation électrique, faites appel à un electricien pour effectuer le changement de prise.
10. Installé le cordon d'alimentation de celle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endetroit où il est relié à l'appareil; cela est également valable pour une évientuelle rallonge électrique.
11. Utilisez exclusivement des accessoires

et des apparèels supplémentaires recommendés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des presentoirs, des pieds et des surfaces de travail

recommandés par le fabricant ou livrés avec le produit. Déplacez précautionnement tout chariot ou diable charge pour éviter d'eventuelles blessures en cas de chute.

1. Debranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.
2. Les travaux d'entretien de l'appareil doivent être effectuels uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommage de quelques façon que ce soit (dormages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a PENETÉ à l'intérieur du chassin, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.
3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.
4. La prise électrique ou la prise IEC de tout apparéil déné de bouton marche/ arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE (2012/19/EU) et les

lois en vigueur dans votre pays, ce produit ne doit pas etre jeté avec les déchets menagers. Ce produit doit etre déposé dans un point de collecte agree pour le recyclage des déchets d'equipements electriques et electroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la sante a cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps,voire coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur I'endroit ou vous pouvez déposer vos déchets d'equipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installé pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des

pileseau rebus.Les pileusesooversdoiventetre déposées dans un point de collecte adapté.

1. Cet apparéil peut être utilisé sous un climat tropical ou modéré avec des températures de 45^ maximum.

Déné Légal

Music Tribe ne peut etre tenu pour responsable pour toute perte pouvant etre subie par toute personne se fiant en partie ou en totalite a toute description, photographie ou affirmation contue dans ce document. Les caractéristiques, I'apparance et d'autres informations peuvent faire I'objet de modifications sans notification.Toutes les marques appartiennent a leurs propriétaires respectifs.Midas,Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Auratone and Coolaudio sont des marques ou marques deposes de Music Tribe Global Brands Ltd. Music Tribe Global Brands Ltd. 2020 Tous droits réservés.

GARANTIE LIMITEE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

1 Le CONNECTEUR D'ALIMENTATION est destiné auCablage de l'alimentation fournie. On effectue la liaison avec la tension secteur via l'alimentation externe. Une décharge de traction est disposée à cotoé de l'embase d'alimentation.
Il s'agit de la SORTIE SUR XLR symétrique du MIC300. Reliez ce connecteur à l'une des entretes XLR de votre table de mixage, à votre système d'enregistrement ou à votre ampli de puissance.
3 Utilise la SORTIE SUR JACK symétrique du MIC300 pour le raccordement à une console, à un système d'enregistrement ou à un ampli de puissance.
Utilisez l'ENTREE SUR JACK symétrique du MIC300 pour préamplifier le signal d'une guitare électrique par exemple. Cette entrée est câblée en parallèle avec l'entrée sur XLR.
Utilisez l'ENTREE SUR XLR symétrique pour alimenter le MIC300 avec le signal de votre micro.
A l'inverse des sorties, les entrées du MIC300 ne doivent jamais être utilisées simultanément!

6 Le potentiometre GAIN sert au réglage de l'amplification du signal à l'entrée du MIC300. La plage de réglage s'estend de +26 à +60 dB. Assurez-vous que ce potentiomètre se trouve en butée grâce lorsque vous cablez ou décâlez une source au MIC300. N'ouvre progressively ce potentiomètre qu'une fois la source raccordée.
7 Utilisez l'afficheur a LED pour le reglage du niveau. Il indique le niveau en dB du signal en sortie. Evitez a tout prix que la LED Clip reste allumée. Elle ne doit s'allumer que brievement sur les crétes du signal.
8 La touche 20 dB PAD est un attenuateur you permettant de réduire le niveau du signal: lorsqu'il est enforcé, l'apparèil applique à la source reliée à l'une des entree du MIC300 une réduction de niveau de 20 dB. Le réglage correct dépend donc du niveau de la source alimentant le MIC300. En général, il n'est pas conseilé d'activer l'attenuateur lorsqu'on utilise un micro. Quoi qu'il arrive, surveillez le niveau d'entree grâce à l'afficheur de niveau pour éviter toute apparition de distorsions.

Le commutateur +48V active l'alimentation fantome de I'entree XLR du MIC300. L'alimentation fantome est necessaire au fonctionnement des micros electrostatiques.
19 Le commutateur PHASE REVERSE fait pivoter la phase du signal de l'entrée de 180 degrès. Cét inverseur de phase est utile autant pour les signaux micro que ligne. Lorsque vous utilise plusieurs micros et que certaines fréquences disparaisent ou s'annulent, activez l'inverseur de phase.
[1] La touche LIMITER limite le niveau du signal afin d'éviter toute formation de distorsions.
12 Le potentiometre OUTPUT permit d'ajuster le niveau de sortie du MIC300 entre et +10dB Lorsqu'il est en butte gauche, aucun signal ne sort du MIC300. Plus on tourne le potentiometre vers la droite, plus le niveau de sortie est important.

TUBE ULTRAGAIN MIC300 Bedienelemente

DE Bedienelemente

1. Enregistrez-vous en ligne
   Prénez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musiciree.com. Le fait d'enregistrer le produit en ligne nous permet deGERER les réparations plus rapidement et plus efficacement. Prénez également le temps de dire les termes et conditions de notre garantie.
2. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe pres de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musicrotie.com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouvezez également dans la section "Support" du site musicrotie.com. Vous pouvez également nous faire parvenir directement leur demande de réparation sous garantie par Internet sur le site musicrotie.com AVANT de nous renvoyer le produit.

DE
