MPRO6WCM - Cave à vin Marvel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cave à vin Marvel MPRO6WCM, capacité de 6 bouteilles, température réglable de 5 à 18°C, éclairage LED, porte en verre teinté.
Utilisation	Idéale pour conserver vos vins à la température optimale, convient pour les petits espaces grâce à son design compact.
Maintenance et réparation	Nettoyage régulier de l'intérieur avec un chiffon doux, vérifier le bon fonctionnement du thermostat, consulter le manuel pour les réparations.
Sécurité	Équipée d'un système de verrouillage, ne pas exposer à l'humidité excessive, respecter les instructions d'installation.
Informations générales	Dimensions : 43 x 25 x 49 cm, poids : 15 kg, garantie de 2 ans, consommation énergétique : classe A.

FOIRE AUX QUESTIONS - MPRO6WCM Marvel

Comment régler la température de ma cave à vin Marvel MPRO6WCM ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle et utilisez les flèches pour ajuster la température souhaitée entre 5°C et 18°C.

Que faire si ma cave à vin ne refroidit pas correctement ?

Vérifiez que la cave à vin est branchée et que le câble d'alimentation est en bon état. Assurez-vous également qu'il y a un espace suffisant autour de l'appareil pour une bonne circulation de l'air.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs.

Ma cave à vin émet-elle des bruits normaux ?

Oui, des bruits légers peuvent être normaux, notamment des sons de circulation de réfrigérant. Cependant, si vous entendez des bruits forts ou inhabituels, contactez le service client.

Comment savoir si l'éclairage de ma cave à vin fonctionne ?

Vérifiez si les lumières s'allument lorsque vous ouvrez la porte. Si elles ne s'allument pas, vérifiez l'ampoule et remplacez-la si nécessaire.

Quelle est la capacité de ma cave à vin Marvel MPRO6WCM ?

La cave à vin Marvel MPRO6WCM a une capacité de 6 bouteilles, idéale pour un usage domestique ou pour les amateurs de vin.

Comment puis-je éviter les vibrations dans ma cave à vin ?

Placez votre cave à vin sur une surface stable et plane. Évitez de la placer près d'appareils qui vibrent, comme les lave-linges ou les sèche-linges.

Ma cave à vin a-t-elle besoin d'être dégelée ?

La Marvel MPRO6WCM est conçue pour être auto-dégivrante, donc vous ne devriez pas avoir besoin de la dégivrer régulièrement. Si de la glace s'accumule, vérifiez la température de réglage.

Comment puis-je contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client de Marvel par téléphone ou via leur site web. Assurez-vous d'avoir le numéro de modèle et le numéro de série à portée de main.

MODE D'EMPLOI MPRO6WCM Marvel

Instructions d'installation, d'utilisation et d'entretien

Caves à vins réfrigérées

30WCM (Marvel)

61WCM (Marvel)

MPRO3WCM (Professionnel)

MPRO6WCM (Professionnel)

Remarque : Les caves à vins sont conçues exclusivement pour y garder des vins. Elles ne peuvent pas atteindre des températures de conservation convenant à l'entreposage d'aliments frais.

MARVEL®

MARVEL PROFESSIONAL

CONTENU

Déballage de votre cave à vins 3

Enlèvement de l'emballage 3

Enregistrement de la garantie 3

Installation de votre cave à vins 4

Choix de l'emplacement 4

Écartements pour l'armoire 4

Pieds de mise à niveau 4

Raccordement électrique 5

Utilisation de votre contrôle de réfrigération MicroSentry™ ...... 6

Dimensions de porte vitrée de 30WCM. 7

Dimensions d'ouverture brute recommandées pour porte vitrée de 30WCM .... 7

Dimensions pour porte à revêtement vitrée de 30WCM et MPRO3WCM 8

Dimensions d'ouverture brute recommandées pour porte à .... revêtement vitrée de 30WCM et MPRO3WCM .... 8

Dimensions pour porte à revêtement de plein de 30WCM...... 9

Dimensions d'ouverture brute recommandées pour porte à revêtement plein de 30WCM .... 9

Dimensions de porte vitrée de MPRO3WCM.... 10

Dimensions d'ouverture brute recommandées pour porte vitrée de MPRO3WCM 10

Dimensions de porte vitrée de 61WCM 11

Dimensions d'ouverture brute recommandées pour porte vitrée de 61WCM 11

Dimensions pour porte à revêtement vitrée de 61WCM et MPRO6WCM 12

Dimensions d'ouverture brute recommandées pour porte à .... revêtement vitrée de 61WCM et MPRO6WCM . 12

Dimensions pour porte à revêtement de plein de 61WCM.... 13

Dimensions d'ouverture brute recommandées pour porte à revêtement plein de 61WCM.... 13

Dimensions de porte vitrée de MPRO6WCM 14

Dimensions d'ouverture brute recommandées pour porte vitrée de MPRO6WCM 14

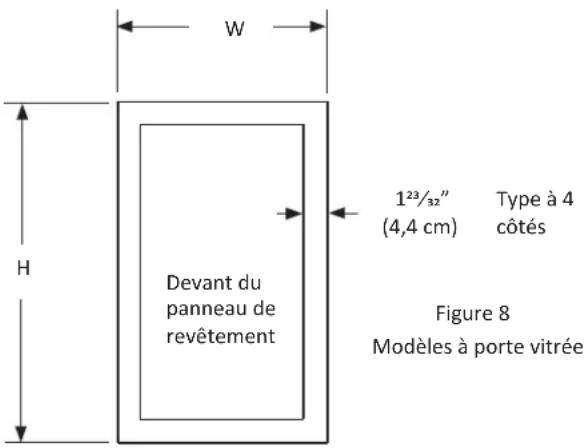

Instructions d'installation de panneau de revêtement complet ...15

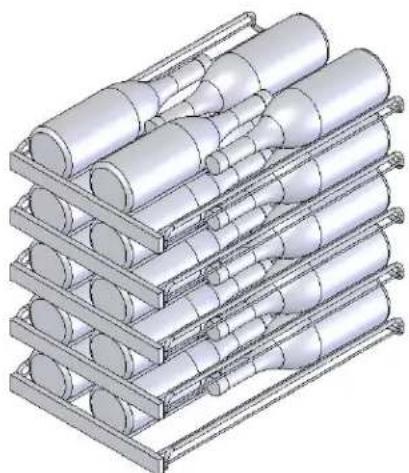

Caractéristiques ....18

Conseils pour les économies d'énergie ....20

Entretien et nettoyage ....21

Nettoyage du passage d'air de condenseur 21

Nettoyage de l'armoire 21

Nettoyage de l'intérieur 21

Nettoyage des tablettes à vin 21

Nettoyage du joint de porte 21

Remplacement de l'ampoule d'éclairage.... 21

Guide de dépannage 22

Obtention de service 22

Garantie de produit à usage domestique ....23

A'Gage à fabriquer un produit de qualité d'une manière ne nuisant pas à l'environnement. Nos procédés sont sévère-ment contrôlés et surveillés de près. Nous avons obtenus les certifications ISO 9001 d'assurance qualité, et ISO 14001 de gestion environnementale, et OHSAS 18001 pour hygiène et sécurité du travail de Lloyd's Register Quality Assurance.

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots et des étiquettes concernant la sécurité.

! AVERTISSEMENT

AVERTISSEMENT — Dangers ou pratiques dangereuses avec une forte probabilité de blessures corporelles et/ou de dommages pour le produit.

ATTENTION

REMARQUE - Information importante pour réaliser une installation et une utilisation sans problèmes.

REMARQUE

REMARQUE-Information importante pour aider à assurer une installation et le fonctionnement sans problèmes.

Enlèvement de l'emballage intérieur

Votre cave à vins a été emballée pour l'expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompagné de la carte d'enregistrement de la garantie.

Important

Conservez votre carton et l'emballage jusqu'à ce que votre cave à vins ait été complètement inspectée et trouvée en bon état. S'il présentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veuillez mettre toutes les parties de l'emballage au rebut de façon responsable, en particulier les sacs en plastique qui constituent un danger d'étouffement.

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l'acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU REVENDEUR.

ATTENTION

Si l'appareil a été livré étant sur le dos, ou y est resté pendant une durée quelconque, laissez la cave à vins reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l'huile au compresseur. Un branchement immédiat de la cave à vins pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livraison de votre cave à vins.

Les informations suivantes seront nécessaires au moment de l'enregistrement de votre appareil :

Référence de service

Numéro de série

Date d'achat

Nom et adresse du revendeur

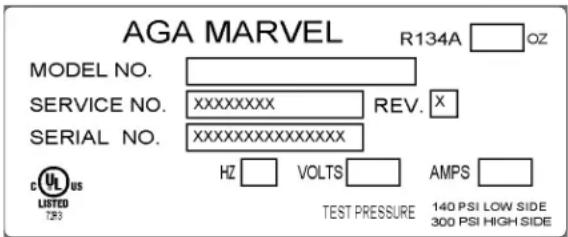

La référence de service et son numéro de série se trouvent sur la plaque signalétique qui est située dans la cave à vins, du côté gauche vers le haut du revêtement (Voir la Figure 1).

AGA MARVEL R134A ☐OZ MODEL NO. SERVICE NO. XXXXXXXX REV. X SERIAL NO. XXXXXXXXXXXXXXXX C US LISTED 723 HZ VOLTS AMPS TEST PRESSURE 140 PSI LOW SIDE 300 PSI HIGH SIDE

Figure 1

ATTENTION

Contribuez à éviter des tragédies

L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de présenter un danger - même en restant dehors pour "juste quelques jours".

Si vous devez vous débarrasser de votre vieille unité de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.
• Laissez les tablettes en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

Choix de l'emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l'unité ne sera pas exposée directement au rayonnement solaire et restera écartée de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la plage de températures recommandée au lieu d'installation sera de 55 à 100°F (13 à 38 °C).

Écartements par rapport à l'armoire

Une ventilation est nécessaire depuis la section frontale du bas de l'appareil. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'appareil de façon adjacente dans la mesure où l'accès à sa grille et sa porte restera non obstrué.

ATTENTION

Grille frontale

N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce flux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL recommande de ne pas utiliser de grilles personnalisées, car l'écoulement d'air en serait diminué du fait d'ouvertures insuffisantes (Voir la Figure 2).

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l'appareil doivent être ajustés pour qu'il soit fermement positionné au sol et bien d'aplomb, d'un côté à l'autre et d'avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée entre 33 ^3/4 " (85,7 cm) quand ses pieds de mise à niveau sont vissés, et 34 ^3/4 " (88,3 cm) quand ils sont sortis.

Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière la cave à vins pour accéder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez le processus pour l'arrière en basculant l'appareil vers l'avant en faisant attention à ce que la porte ne s'ouvre pas. Sur une surface plane, vérifiez le niveau de l'appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale (grille de plinthe) peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille de plinthe (Voir la Figure 3).

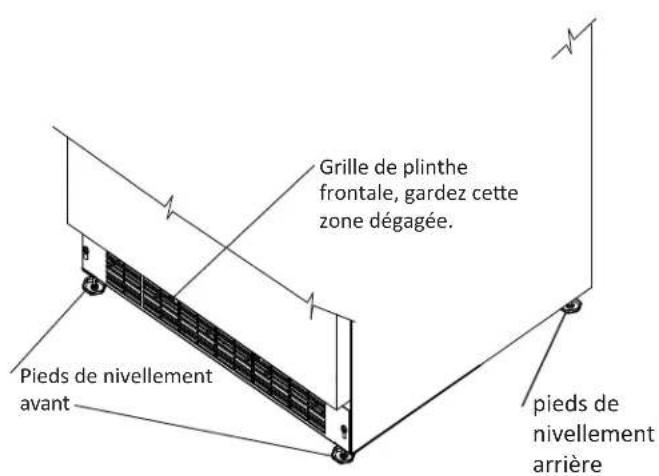

Grille de plinthe frontale, gardez cette zone dégagée. Pieds de nivellement avant pieds de nivellement arrière

Figure 2

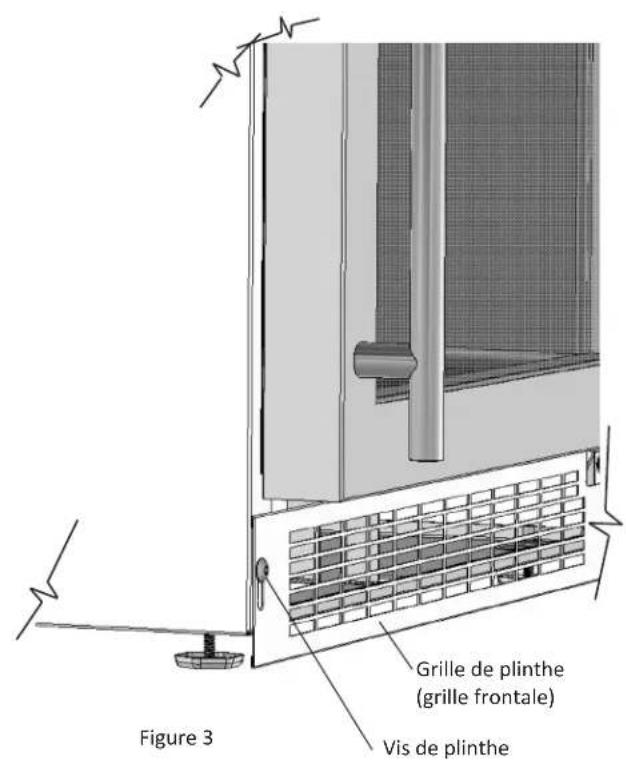

Figure 3 Grille de plinthe (grille frontale) Vis de plinthe

ATTENTION

• N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur la cave à vins. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.
• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.

Raccordement électrique :

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d'un cordon secteur comportant une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations locales applicables (Voir la Figure 4). Si le circuit ne comporte pas une prise avec terre, le client doit en fournir une adéquate, c'est sa responsabilité. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

ATTENTION

Des rallonges de cordon électrique ne doivent pas être utilisées. Elles peuvent être dangereuses et causer un mauvais fonctionnement. La prise murale doit être située près de la cave à vins et être de type polarisé avec une bonne terre de protection. La cave à vins doit être installée en conformité avec vos normes de construction et réglementations locales.

Cet appareil doit être installé en conformité avec vos normes de construction et réglementations locales.

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) provoque des déclenchements intempestifs qui arrêtent l'unité. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

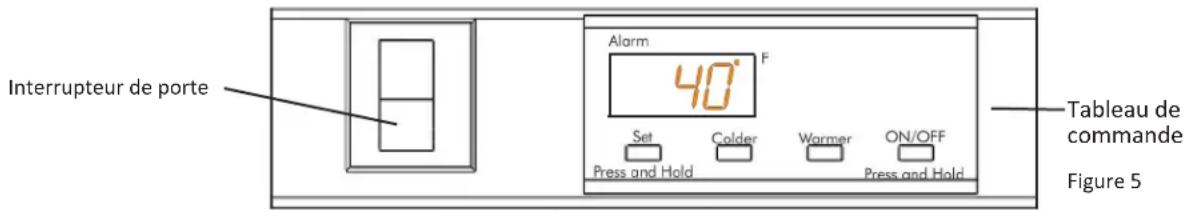

Interrupteur de porte Alarm 40° F Set Colder Warmer ON/OFF Press and Hold Press and Hold Tableau de commande Figure 5

Démarrage de votre réfrigérateur

Branchez la prise du cordon d'alimentation du réfrigérateur dans une prise murale. Votre réfrigérateur commencera à refroidir une fois qu'il est sous tension.

Si votre réfrigérateur ne démarre pas, vérifiez qu'il est bien en marche (ON) et que la consigne de température est suffisamment basse.

Mise en marche et à l'arrêt de votre réfrigérateur

Si le réfrigérateur est en marche, sa température sera montrée à l'affichage. Pour arrêter le réfrigérateur, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. "OFF" va apparaître à l'affichage.

Si le réfrigérateur est arrêté, "OFF" sera montré à l'affichage. Pour démarrer le réfrigérateur, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. La température du réfrigérateur sera montrée à l'affichage.

Fixation de consigne de température

Pour fixer la consigne de température du réfrigérateur, appuyez sur le bouton "SET" en le maintenant enfoncé. Quand ce bouton est enfoncé, c'est la température de consigne qui est affichée. En maintenant le bouton "SET" appuyé, appuyez sur le bouton "WARMER" ou "COLDER" pour ajuster la consigne de température.

Fonctionnement du réfrigérateur

La plage de températures disponible pour cet appareil de refroidissement va de 40 à 65°F (4 à 18 °C).

Il peut falloir jusqu'à 24 heures pour que votre réfrigérateur atteigne la température voulue. Cela dépendra de la quantité chargée dedans, et du nombre d'ouvertures et de fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez le réfrigérateur descendre à la température de consigne avant de la charger. Une fois le contenu chargé, laissez la température se stabiliser au moins 48 heures avant de procéder à tout ajustement du point de consigne.

Alertes

Votre contrôle MicroSentry™ de réfrigérateur va surveiller son fonctionnement et vous prévenir éventuellement avec une série d'alertes sonores et visuelles.

- Alerte sur porte restée ouverte: Si la porte est laissée ouverte pour plus de cinq (5) minutes, cette alerte retentit avec des intervalles d'une (1) seconde. L'indication "do" va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera illuminée. Cela cesse dès que la porte est reformée.

• Défaillance du détecteur de température: Si le contrôleur s'aperçoit que le détecteur de température ne fonctionne pas correctement, une alerte sur détecteur de température retentit avec des intervalles d'une (1) seconde. L'indication "E1" va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera illuminée. Veuillez appeler le service à la clientèle d'AGA MARVEL ou votre revendeur si ce code d'erreur est affiché.

Mise en sourdine des alertes

Appuyez sur n'importe quel bouton pour rendre silencieuse la partie sonore de l'alerte. REMARQUE – Cette action ne va que rendre muette l'alerte. Si la condition ayant causé l'alerte persiste, le code d'alerte correspondant va continuer de clignoter et il y aura une émission sonore de rappel pendant 20 secondes toutes les 60 minutes.

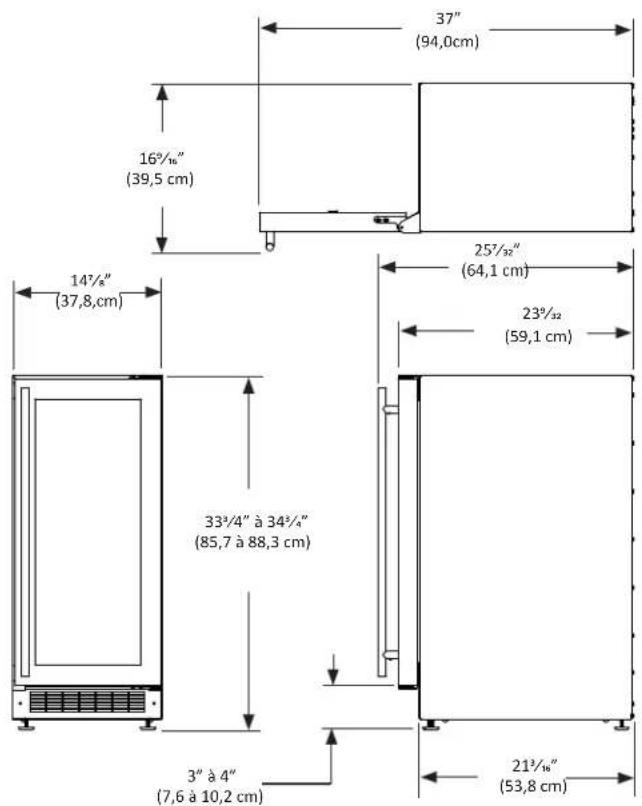

37" (94,0cm) 16°/16" (39,5 cm) 14°/8" (37,8cm) 25°/32" (64,1 cm) 23°/32 (59,1 cm) 33°/4" à 34°/4" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 21°/16" (53,8 cm)

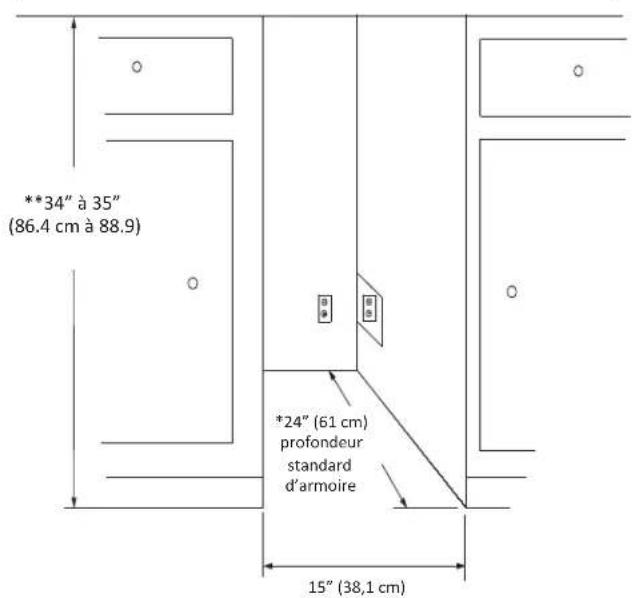

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE VITRÉE DE 30WCM

**34" à 35" (86.4 cm à 88.9) *24" (61 cm) profondeur standard d'armoire 15" (38,1 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité.

Poids de l'appareil = 100 lbs. (45,5 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.

**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

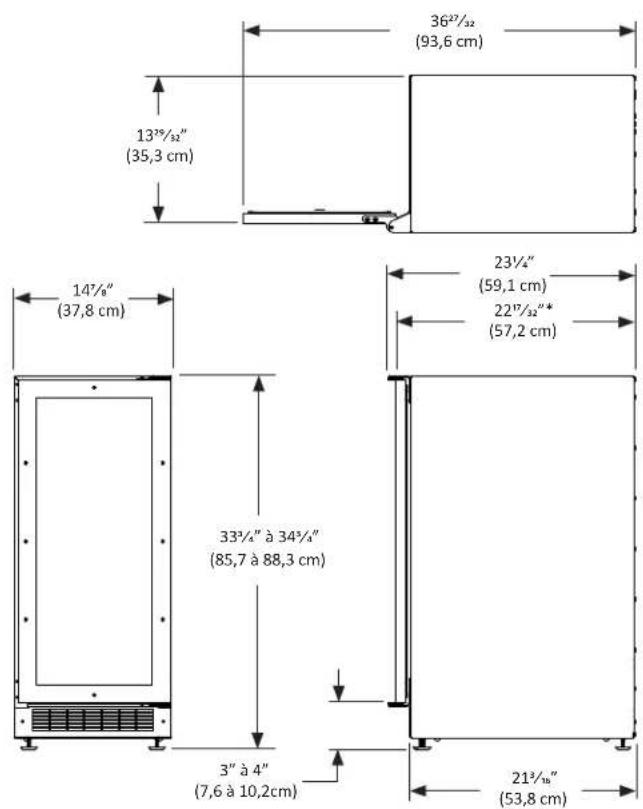

3627/32 (93,6 cm) 1339/32" (35,3 cm) 147/8" (37,8 cm) 231/4" (59,1 cm) 2217/32"* (57,2 cm) 333/4" à 343/4" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2cm) 213/16" (53,8 cm)

* Pour recouvrir une porte sans panneau personnalisé

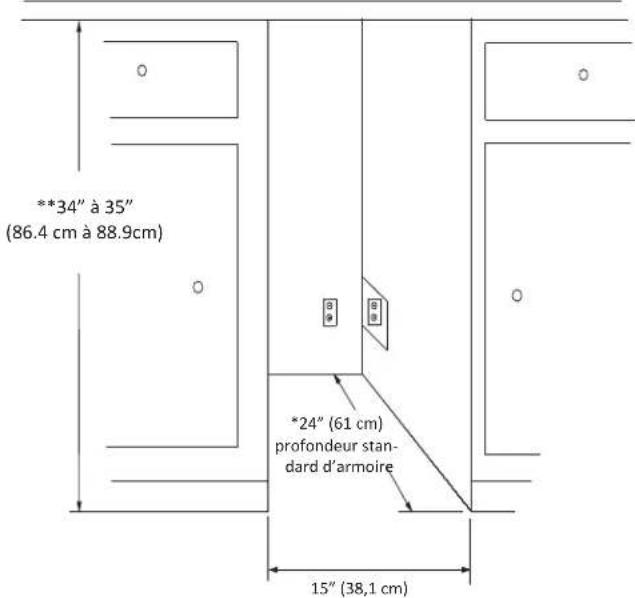

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE À REVÊTEMENT DE VITRÉE DE 30WCM ET MPRO3WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur stan- dard d'armoire 15" (38.1 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité.

Poids de l'appareil = 100 lbs. (45,5 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

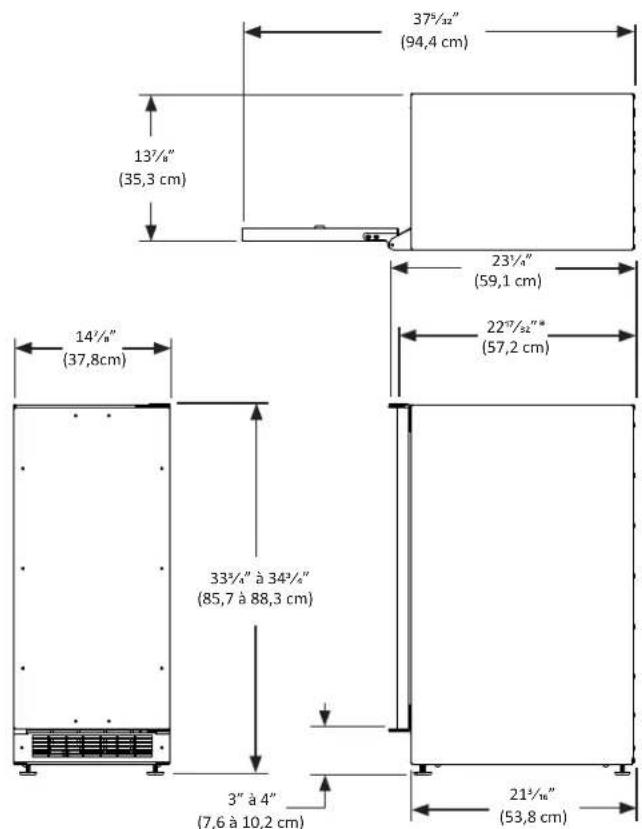

37½" (94,4 cm) 13½" (35,3 cm) 23½" (59,1 cm) 14½" (37,8cm) 22½" (57,2 cm) 33½" à 34½" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 21½" (53,8 cm)

* Pour recouvrir une porte sans panneau personnalisé

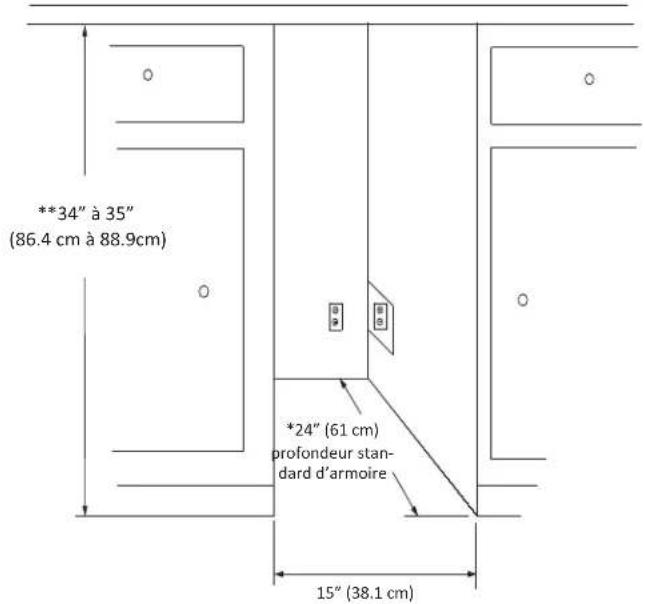

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE À REVÊTEMENT PLEIN DE 30WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur stan- dard d'armoire 15" (38,1 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité. Poids de l'appareil = 100 lbs. (45,5 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

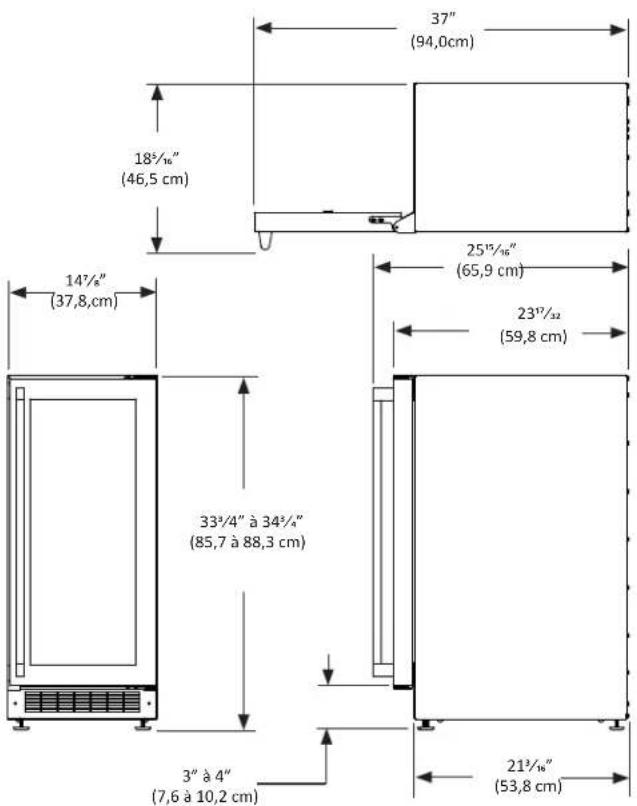

37" (94,0cm) 18½" (46,5 cm) 14½" (37,8,cm) 25½" (65,9 cm) 23½ (59,8 cm) 33¾/4" à 34¾/4" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 21½" (53,8 cm)

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE VITRÉE DE MPRO3WCM

**34" à 35" (86.4 cm à 88.9) *24" (61 cm) profondeur standard d'armoire 15" (38,1 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité.

Poids de l'appareil = 100 lbs. (45,5 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.

**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

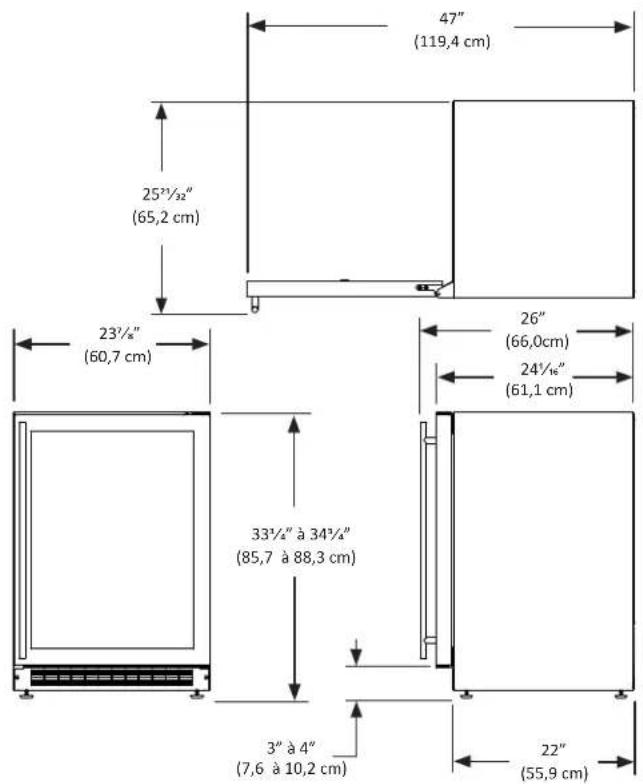

47" (119,4 cm) 25½" (65,2 cm) 23½" (60,7 cm) 26" (66,0cm) 24½" (61,1 cm) 33½" à 34½" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 22" (55,9 cm)

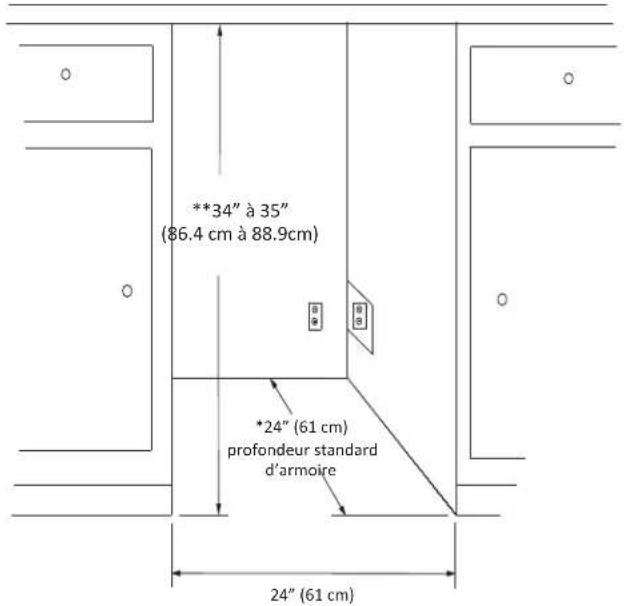

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE VITRÉE DE 61WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur standard d'armoire 24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité. Poids de l'appareil= 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

4625/32" (118,8 cm) 231/32" (58,5 cm) 237/8" (60,7 cm) 241/16" (61,1 cm) 333/4" à 343/4" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 22" (55,9 cm) 233/16"* (59,2 cm)

* Pour recouvrir une porte sans panneau personnalisé

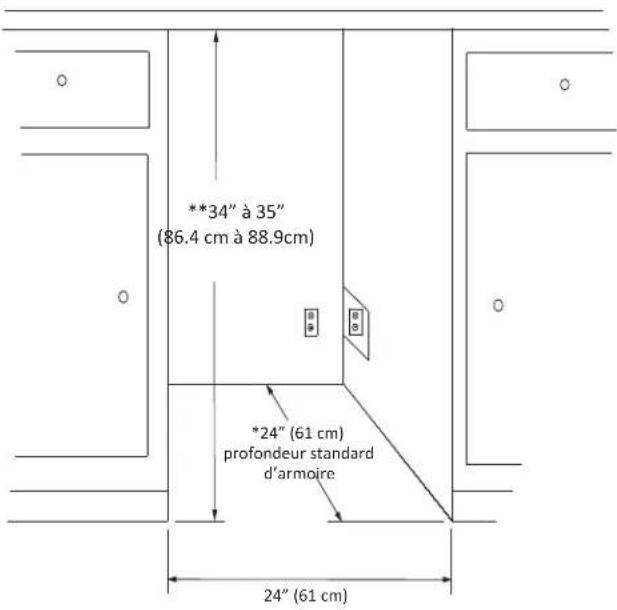

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE À REVÊTEMENT DE VITRÉE DE 61WCM ET MPRO6WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur standard d'armoire 24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité. Poids de l'appareil= 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

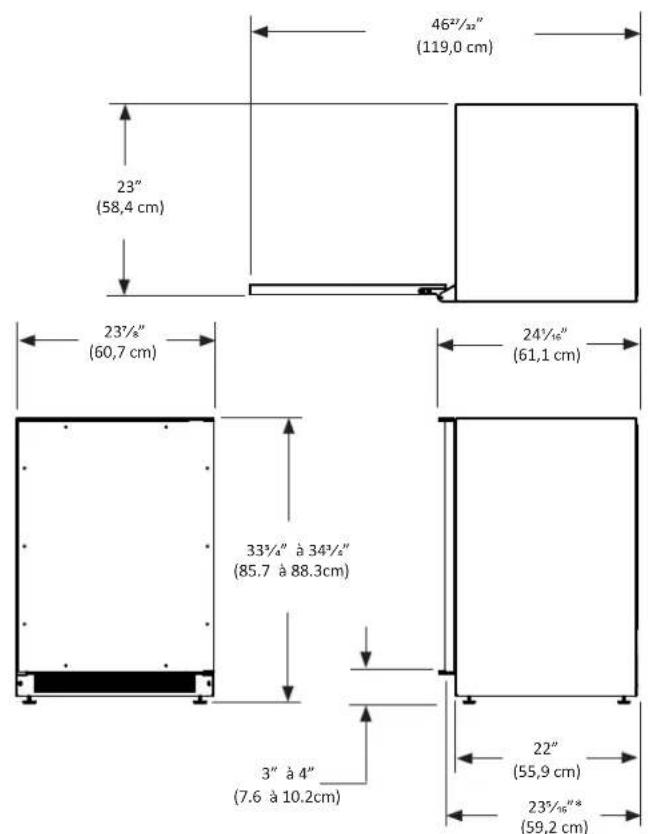

46½/32" (119,0 cm) 23" (58,4 cm) 23½" (60,7 cm) 24½" (61,1 cm) 33½" à 34½" (85.7 à 88.3cm) 3" à 4" (7.6 à 10.2cm) 22" (55,9 cm) 23½"* (59,2 cm)

* Pour recouvrir une porte sans panneau personnalisé

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE À REVÊTEMENT PLEIN DE 61WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur standard d'armoire 24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité. Poids de l'appareil = 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

47" (119,4 cm) 26½" (67,2 cm) 23½" (60,7 cm) 27½" (70.5cm) 24½" (61,7 cm) 33½" à 34½" (85,7 à 88,3 cm) 3" à 4" (7,6 à 10,2 cm) 22" (55,9 cm)

DIMENSIONS BRUTES D'OUVERTURE RECOMMANDÉES POUR PORTE VITRÉE DE MPRO6WCM

**34" à 35" (86.4 cm à 88.9cm) *24" (61 cm) profondeur standard d'armoire 24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

La prise secteur peut être située sur la cloison murale derrière l'unité. Ajoutez 1 pouce (2,5 cm) pour l'épaisseur de la fiche, ou encastrez la prise de cette profondeur dans la cloison. La prise secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'unité. Poids de l'appareil= 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon chaque installation individuelle.
**Minimum rugueuse à l'ouverture requise est d'être supérieure à la hauteur ajustée de l'armoire.

ATTENTION

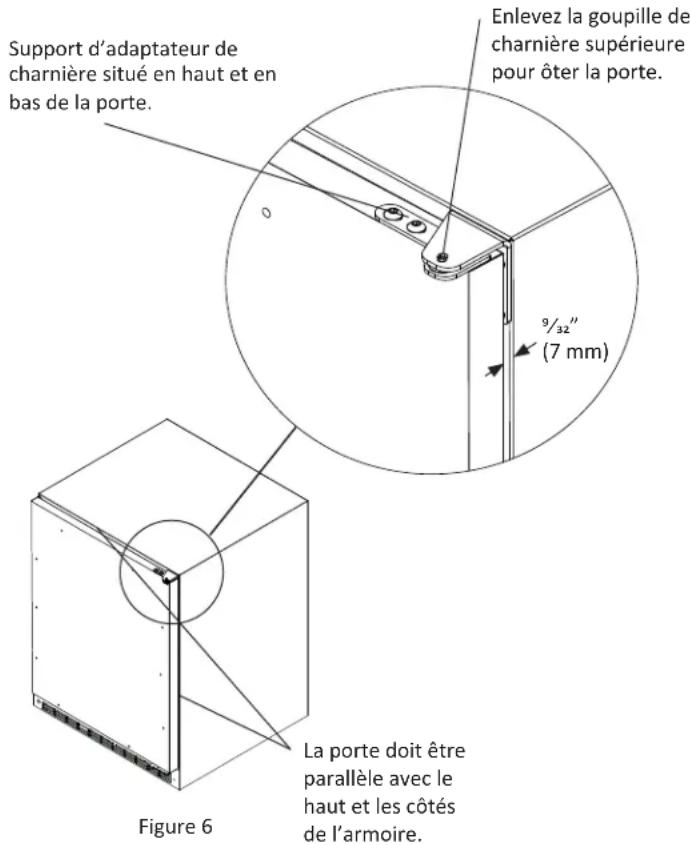

Étape 1 : Vérification de l'alignement de porte

Vérifiez que la porte est correctement alignée par rapport à l'armoire avant de fabriquer le panneau sur mesures. Sinon, cela peut amener un mauvais alignement du panneau sur mesures avec le support de charnière. La porte doit être parallèle avec les côtés et le dessus de l'armoire. Si un alignement est nécessaire, la porte peut être ajustée en desserrant les deux vis qui tiennent les supports d'adaptateur de charnière supérieure et/ou inférieure, situées en haut et en bas de la porte, et en réglant la porte d'un côté par rapport à l'autre. Utilisez une clé Allen de 532 pour cette procédure (Voir la Figure 6 ci-dessous). Quand l'alignement de porte est terminé, resserrez bien ces vis.

Support d'adaptateur de charnière situé en haut et en bas de la porte. Enlevez la goupille de charnière supérieure pour ôter la porte. 9/32" (7 mm) Figure 6 La porte doit être parallèle avec le haut et les côtés de l'armoire.

Étape 2 : Démontage de la porte

Enlevez la goupille de charnière supérieure avec une clé Allen de 18 ". Enlevez la porte en inclinant son haut vers l'extérieur et en la soulevant pour la sortir de la charnière inférieure (Voir le détail en Figure 6).

Étape 3 : Enlèvement de joint

Posez la porte sur sa face avant en faisant attention de ne pas la rayer. Pour avoir accès aux trous de vis de montage, enlevez le joint de porte en le tirant pour le sortir de sa rainure.

Étape 4 : Découpe du panneau de revêtement

Selon le modèle de cave à vins, découpez le panneau de revêtement aux dimensions montrées. Utilisez la Figure 7 et le Tableau A pour les modèles à porte pleine, ou la Figure 8 et le Tableau B pour les modèles à porte vitrée.

REMARQUE

Pour un revêtement avec option de verrouillage, l'épaisseur de panneau doit faire ^3/4 (19 mm) au maximum et ^5/8 (16 mm) au minimum.

ATTENTION

Le poids du panneau de revêtement ne doit pas dépasser 20 lbs. (9,1 kg).

REMARQUE

Pour que la porte se ferme correctement, il est nécessaire de garder un espace de 932'' (7 mm) au minimum entre la porte et le rebord de l'armoire (Voir la Figure 6). Cet espace peut se régler en ajustant les supports d'adaptateur de charnière en haut et en bas.

W Devant du panneau de revêtement H

Figure 7 Modèles à porte pleine

Modèle W	H
30WCM	14 52 ′′(37,1 cm)	30 516 ′′(77,0 cm)
61WCM	23 52 ′′(60,0 cm)	30 516 ′′(77,0 cm)

Tableau A Modèles à porte pleine

W H Devant du panneau de revêtement 1²³/³²" (4,4 cm) Type à 4 côtés Figure 8 Modèles à porte vitrée

Modèle W H
30WCM MPRO3WCM	14 516 ′′ (36,4 cm)	30 516 ′′ (77,0 cm)
61WCM MPRO6WCM	23 716 ′′ (59,5 cm)	30 516 ′′ (77,0 cm)

Tableau B Modèles à porte vitrée

Étape 5 : Percez des trous de passage dans le panneau de revêtement

Posez le panneau de revêtement sur la face avant de la porte, alignez les bords et maintenez les deux ensemble. Maintenez fermement le panneau faites attention de ne pas abîmer la porte ou le panneau. Marquez le centre du trou d'adaptateur de charnière sur le panneau en bois, en haut et en bas (Voyez la Figure 9). Enlevez le panneau en bois de la porte et percez des trous de passage de diamètre 5/16'' (8 mm) dans le panneau sur une profondeur de 3/4'' (20 mm). Ce seront les trous de passage pour les goupilles de charnière du haut et du bas.

C'est également le bon moment pour localiser et percer les trous de votre poignée. Le plus souvent cette poignée doit être similaire à celles du mobilier environnant. Si votre poignée se fixe depuis la face arrière du panneau personnalisé, localisez les trous de montage pendant que le panneau est maintenu sur la porte et l'armoire. Une fois le panneau retiré de la porte, percez les trous de montage depuis la face avant, au diamètre recommandé par le fabricant de poignée. Fraisez sur la face arrière du panneau de façon à ce que les têtes de vis n'interfèrent pas avec la surface de la porte.

Étape 6 : Percez les trous de montage du panneau

Maintenez à nouveau le panneau sur la porte comme à l'étape précédente et percez les avant-trous de vis, situés dans le canal de joint, afin de fixer le panneau de revêtement à la porte. Choisissez la taille du trou à partir du Tableau C. Veillez à ne pas percer ces avant-trous en traversant le panneau de revêtement, 12'' (12,7 mm) de profondeur pour des panneaux de 34'' (19 mm) et 58'' (15,7 mm).

Type de matériau Vis à bois #8

Bois dur Avant trou ^1/8 (3,2 mm)

Bois tendre Avant trou ^7/64 (2,8 mm)

Tableau C

REMARQUE

Si votre cave à vins possède un verrouillage de porte, passez à l'étape 7. Sinon sautez directement à l'étape 9.

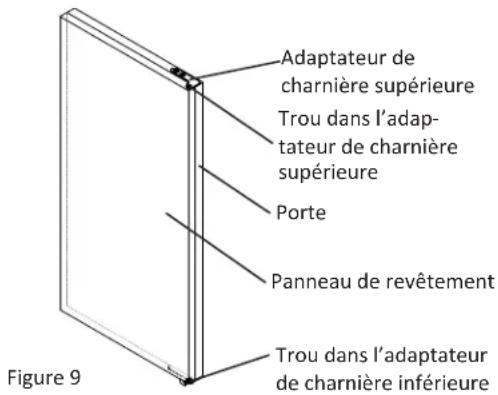

Étape 7 : Marquez et percez le trou pour verrouillage

Localisez et marquez avec un crayon l'emplacement du trou de verrouillage sur le panneau de revêtement, c'est le trou dans l'angle supérieur du côté de la poignée de la porte. Enlevez le dispositif de maintien et enlevez le panneau de revêtement de la porte. Sur la face arrière du panneau où vous avez marqué l'emplacement de verrouillage, percez un contre-alésage de diamètre ^13/16 " (20,5 mm) d'une profondeur de 7/16 " (11,0 mm) dans le panneau de revêtement. Percez un trou de diamètre ^15/32 " (12,0 mm) dans le panneau de revêtement au milieu de ce contre-alésage en prenant soin de ne pas faire éclater le bois sur la face avant du panneau (Voir la Figure 10).

Adaptateur de charnière supérieure Trou dans l'adap- tateur de charnière supérieure Porte Panneau de revêtement Trou dans l'adaptateur de charnière inférieure Figure 9

Étape 8 : Assemblez les pièces de verrouillage

Deux (2) extensions de verrouillage sont fournies avec le verrou. Utilisez l'extension la plus longue pour un panneau de revêtement d'épaisseur 34 " et la plus courte pour un panneau d'épaisseur 58 ". Assemblez l'extension de verrouillage, une rondelle d'arrêt de came, une rondelle élastique et une vis de fixation sur le verrou comme montré aux Figures 10 et 11. Installez cet ensemble sur le panneau de revêtement avec l'écrou de maintien en utilisant une douille de 15 mm. Assurez-vous que la fente en trou de serrure du verrou est verticale.

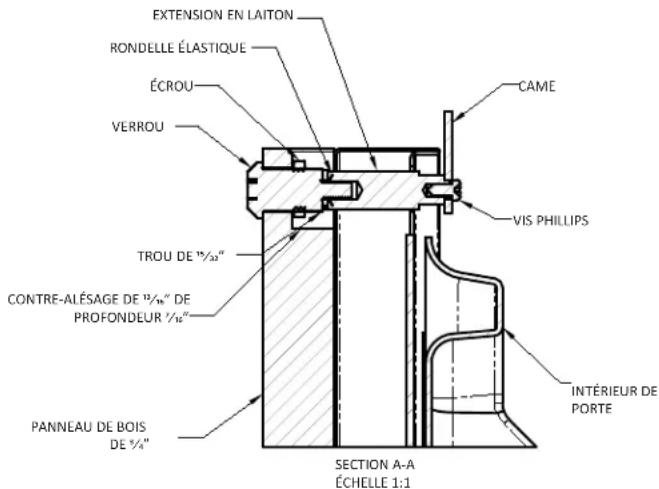

EXTENSION EN LAITON RONDELLE ÉLASTIQUE ÉCROU VERROU CAME VIS PHILLIPS TROU DE 1/2" CONTRE-ALÉSAGE DE 1/16" DE PROFONDEUR 1/16" PANNEAU DE BOIS DE 9/4" INTÉRIEUR DE PORTE SECTION A-A ÉCHELLE 1:1

Figure 10

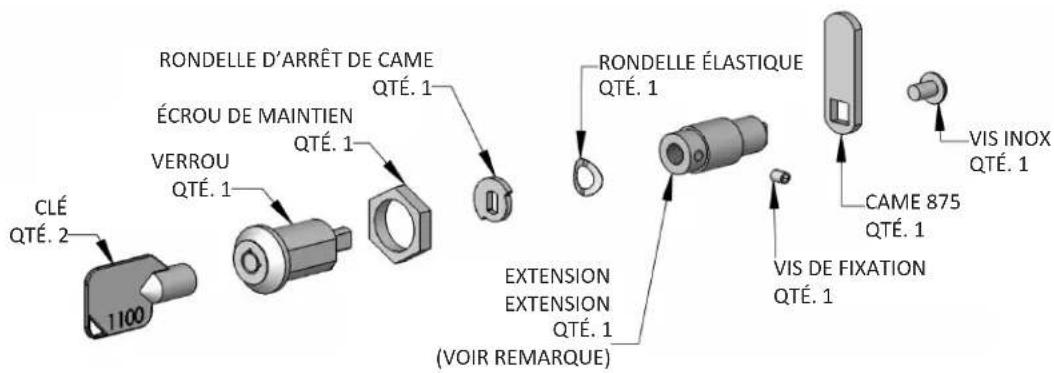

CLÉ QTÉ. 2 1100 RONDELLE D'ARRÊT DE CAME QTÉ. 1 ÉCROU DE MAINTIEN QTÉ. 1 VERROU QTÉ. 1 RONDELLE ÉLASTIQUE QTÉ. 1 EXTENSION EXTENSION QTÉ. 1 (VOIR REMARQUE) RONDELLE D'ARRÊT DE CAME QTÉ. 1 RONDELLE ÉLASTIQUE QTÉ. 1 CAME 875 QTÉ. 1 VIS INOX QTÉ. 1 VIS DE FIXATION QTÉ. 1

Figure 11

Étape 9 : Fixez le panneau de revêtement sur la porte

Avec les vis à bois #10 fournies, fixez le panneau de revêtement sur la porte (Voir la Figure 12).

Étape 10 : Installez la came de verrouillage (modèles avec verrou uniquement)

Fixez la came de verrouillage à l'arrière de l'ensemble de verrou avec la vis d'assemblage à tête Phillips fournie. Orientez la came de verrouillage verticalement en installant le verrou.

Étape 11 : Installez le joint de porte

Pressez le joint de porte dans le canal de la porte. Assurez-vous que les coins de joint sont bien insérés. Si c'est applicable, insérez une clé dans le verrou et vérifiez son bon fonctionnement.

Étape 12 : Installez la porte

Remettez les douilles d'adaptateur de charnière du haut et du bas (ôtées à l'étape 6) en place dans les adaptateurs de charnière. Installez la porte en inversant la procédure de l'tape 2. Remettez la goupille de charnière du haut de façon à ce que la tête de vis soit au niveau de la surface supérieure de la charnière.

Si c'est applicable, insérez une clé dans le verrou et vérifiez si la came de verrouillage accroche correctement l'étrier de retenue sur l'avant de l'armoire de cave à vins.

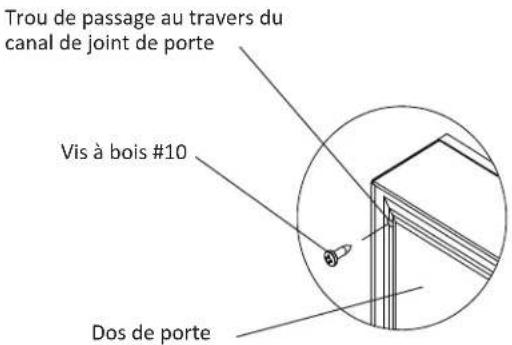

Trou de passage au travers du canal de joint de porte Vis à bois #10 Dos de porte

Figure 12

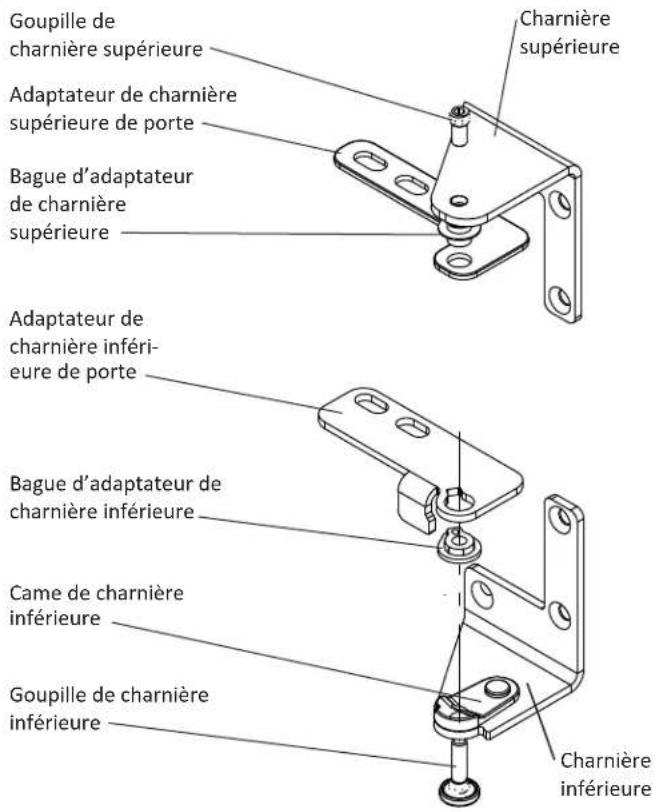

Goupille de charnière supérieure Adaptateur de charnière supérieure de porte Bague d'adaptateur de charnière supérieure Charnière supérieure Adaptateur de charnière inférie- eure de porte Bague d'adaptateur de charnière inférieure Came de charnière inférieure Goupille de charnière inférieure Charnière inférieure

Figure 13 Charnières montrées du côté droit

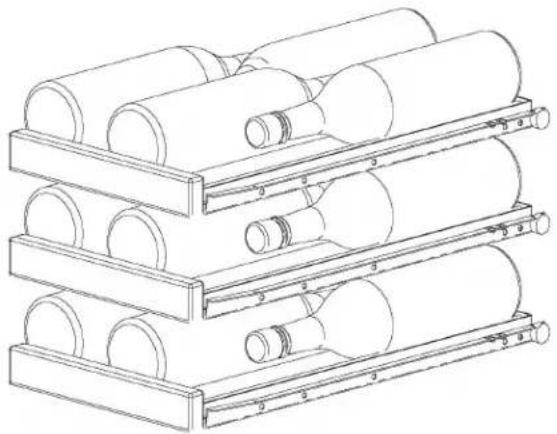

Insertion des bouteilles de vin

Les cinq (5) tablettes coulissantes peuvent porter chacune quatre (4) bouteilles. Voyez la Figure 14 pour une disposition type des bouteilles de vin. Il faut faire attention pour l'entreposage de bouteilles très grosses dans le panier à vin en bas du compartiment car elles pourraient empêcher la fermeture de la porte.

Conseils et suggestions pour le chargement

Les bouteilles sur la tablette du haut qui est sous l'éclairage peuvent subir une température légèrement supérieure quand l'éclairage est allumé. Positionnez vos vins en conséquence et N'OUBLIEZ PAS D'ÉTEINDRE QUAND L'ÉCLAIRAGE N'EST PLUS NÉCESSAIRE.

Conservez les vins que vous prévoyez de consommer quotidiennement ou pour une occasion sur la moitié frontale de la tablette où leurs étiquettes sont bien lisibles. Placez les vins de garde ou pour consommation éloignée à l'arrière.

Tablettes coulissantes

Les cinq (5) tablettes coulissantes peuvent être tirées d'environ 7 pouces (17,8 cm) pour faciliter l'ajout ou le retrait de bouteilles. Ne vous appuyez PAS ou ne chargez pas fortement les tablettes à vin. En le faisant vous les endommageriez, ainsi que les bouteilles posées dessus. Tirez les tablettes doucement avec soin, pour minimiser la perturbation de votre vin. Évitez de tirer plus d'une tablette à la fois pour préserver la stabilité.

Tablettes à une seule couche de bouteilles

Ces tablettes vous permettent de voir et d'accéder facilement à votre stock sans perturber les autres bouteilles (Voir la Figure 16).

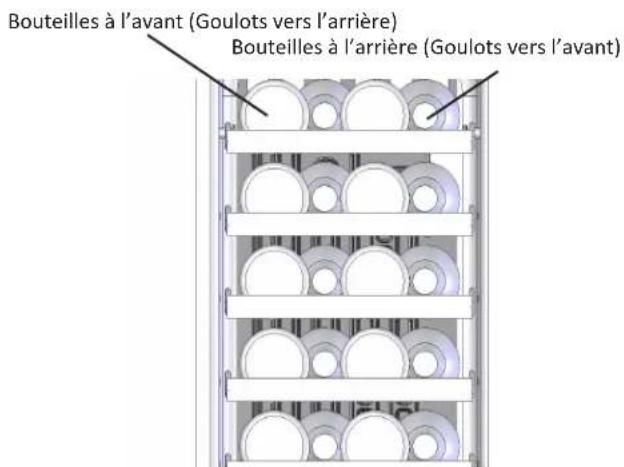

Bouteilles à l'avant (Goulots vers l'arrière) Bouteilles à l'arrière (Goulots vers l'avant)

Figure 14

Insertion des bouteilles de vin

Les quatre (4) tablettes coulissantes peuvent porter chacune huit (8) bouteilles. Voyez la Figure 17 pour une disposition type des bouteilles de vin. Il faut faire attention pour l'entreposage de bouteilles très grosses dans le panier à vin en bas du compartiment car elles pourraient empêcher la fermeture de la porte.

Conseils et suggestions pour le chargement

Deux (2) magnums peuvent se mettre dans le panier à bouteilles dans la mesure où ils sont placés horizontalement.

Les bouteilles sur la tablette du haut qui est sous l'éclairage peuvent subir une température légèrement supérieure quand l'éclairage est allumé. Positionnez vos vins en conséquence et N'OUBLIEZ PAS D'ÉTEINDRE QUAND L'ÉCLAIRAGE N'EST PLUS NÉCESSAIRE.

Conservez les vis que vous prévoyez de consommer quotidiennement ou pour une occasion sur la moitié frontale de la tablette où leurs étiquettes sont bien lisibles. Placez les vins de garde ou pour consommation éloignée à l'arrière.

Tablettes coulissantes

Les quatre (4) tablettes coulissantes peuvent être tirées d'environ 7,5 pouces (17,8 cm) pour faciliter l'ajout ou le retrait de bouteilles. Ne vous appuyez PAS ou ne chargez pas fortement les tablettes à vin. En le faisant vous les endommageriez, ainsi que les bouteilles posées dessus. Tirez les tablettes doucement avec soin, pour minimiser la perturbation de votre vin. Évitez de tirer plus d'une tablette à la fois pour préserver la stabilité.

Tablettes à une seule couche de bouteilles

Ces tablettes vous permettent de voir et d'accéder facilement à votre stock sans perturber les autres bouteilles (Voir la Figure 19).

Bouteilles à l'avant (Goulots vers l'arrière) Bouteilles à l'arrière (Goulots vers l'avant)

Insertion des bouteilles de vin

Les tablettes coulissantes peuvent porter chacune 4 à 8 bouteilles par support selon les modèles. Voyez les Figures 20 à 21 pour une disposition type des bouteilles de vin. Il faut faire attention pour l'entreposage de bouteilles très grosses dans le panier à vin en bas du compartiment car elles pourraient empêcher la fermeture de la porte.

Conseils et suggestions pour le chargement

Conservez les vins que vous prévoyez de consommer quotidiennement ou pour une occasion sur la moitié frontale de la tablette où leurs étiquettes sont bien lisibles. Placez les vins de garde ou pour consommation éloignée à l'arrière.

Les supports à vin coulissants peuvent être tirés d'environ 14 pouces (35,6 cm) pour faciliter l'ajout ou le retrait de bouteilles. Ne vous appuyez PAS ou ne chargez pas fortement les tablettes à vin. En le faisant vous les endommageriez, ainsi que les bouteilles posées dessus. Tirez les supports de vin doucement avec soin, pour minimiser la perturbation de votre vin. Évitez de tirer plus d'un support à la fois pour préserver la stabilité.

Ces supports coulissants pour une seule couche vous permettent de voir et d'accéder facilement à votre stock sans perturber les autres bouteilles.

Les suggestions générales suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N'installez pas votre appareil près d'un autre appareil chaud (cui-sinière, lave-vaisselle, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
2. Placez l'appareil à l'abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille de plinthe devant l'unité en bas de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
4. Branchez votre appareil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres appareils).
5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartiment.
6. En maintenant un compartiment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avec un compartiment vide.
7. Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreposées dans votre appareil.
8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l'appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées.
11. En cas de conservation de vins : Quand des températures pour les servir ne sont pas requises, ramenez le point de consigne du/des compartiment(s) à la température idéale de conservation à long terme des vins rouges et blancs, vers 13 °C / 55°F.
12. Minimisez l'utilisation de l'option d'éclairage pour les appareils à porte vitrée (ne laissez pas l'éclairage allumé avec la porte fermée).
13. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l'appareil à la température la plus haute admissible pour la conservation de son contenu.
14. Réglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.

Entretien et nettoyage de votre cave à vins Grille de devant

SVP brosser et aspirer les alentours de la grille de devant pour une bonne circulation d'air à travers le condenseur

Armoire

L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N'utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Tablettes coulissantes

Les tablettes peuvent se nettoyer avec une solution savonneuse douce et un chiffon doux. N'utilisez PAS de produits nettoyants abrasifs.

Porte vitrée

Utilisez un produit à laver les vitres ou une solution savonneuse douce et un chiffon doux pour nettoyer le modèle à porte vitrée. N'utilisez PAS de produits nettoyants abrasifs.

Joint de porte

Le joint en vinyle peut se nettoyer avec une solution savonneuse douce, une solution de bi carbonate de soude, ou une poudre décapante douce.

Le remplacement des ampules

! AVERTISSEMENT

DÉBRANCHEZ L'ALIMENTATION ÉLECTRIQUE AVANT D'ESSAYER DE REMPLACER L'AMPOULE D'ÉCLAIRAGE. Sinon vous risquez une commotion électrique qui peut vous blesser gravement.

Le 30WCM et le 61WCM utilisent une ampoule à incandescence de 15 watt pour éclairer l'intérieur de la cave à vins. Cette ampoule est un composant électrique très fiable, mais si son fonctionnement était défectueux veuillez appeler le revendeur chez qui vous avez acheté votre cave à vins pour obtenir une ampoule de remplacement.

N'utilisez qu'une ampoule d'éclairage d'origine via votre revendeur ou AGA MARVEL.

! AVERTISSEMENT

N'utilisez PAS, en aucun cas, une ampoule qui ferait plus de 15 watts!

Pour remplacer l'ampoule d'éclairage, débranchez l'alimentation électrique de l'appareil. Dévissez la vieille ampoule située derrière le logement d'affichage en haut de l'appareil. Mettez de côté cette vieille ampoule. Vissez l'ampoule neuve en place. Rebranchez l'alimentation électrique de l'appareil. Vérifiez le bon fonctionnement de l'ampoule d'éclairage pour terminer cette installation.

L'ampoule d'éclairage n'est pas couverte par la garantie. Une ampoule de remplacement peut être obtenue depuis votre revendeur ou chez AGA MARVEL.

Le modèle MPRO3WCM and MPRO6WCM utilise une diode pour éclairer l'intérieure du réfrigérateur. Cette composante est très fiable mais en cas de panne, contacter un technicien qualifie pour le remplacement de la diode.

! ATTENTION

En cas de coupure du secteur

Si une panne d'alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l'appareil.

Avant d'appeler pour du service

Si l'appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d'appeler pour du service. Le problème peut être quelque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualifié.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d'AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon d'obtenir une couverture sous garantie dans votre secteur.
• Si le produit est sorti de sa première année de garantie, le service à la clientèle d'AGA MARVEL peut vous fournir des recommandations sur les centres de service de votre secteur. Une liste des centres de service agréés est également disponible sur le site www.agamarvel.com sous la section de service et d'assistance.

AVERTISSEMENT

Risque d'électrocution – Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.

• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de service, le numéro de série et le justificatif de l'achat.
• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l'appareil a fonctionné, sur les températures de la pièce et de l'eau, et toutes les informations pouvant être utiles pour une résolution rapide du problème.
• Le Tableau D est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives
Date d'achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zlp/postal du revendeur
N° de série de l'appareil
Référence de service de l'appareil
Date d'envoi de la carte de garantie (à faire dans les 10 jours après l'achat)

Tableau D

Problème Cause possible Remède
L’appareil n’est pas assez froidAjustez la température (Voir en page 6 le réglage de consigne)	Le contrôle a une consigne trop chaudeLa température du contenu n’est pas encore stabilisée.Utilisation excessive ou ouvertures prolongées de la porte.Blocage du flux d’air de la grille frontale.Défaut d’étanchéité du joint de porte.	Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.Laissez la température se stabiliser pendant au moins 24 heures, avec le moins possible d’ouvertures de porte.Le flux d’air ne doit pas être obstrué à la grille frontale. Consultez les valeurs d’écartements en page 4.Vérifiez l’alignement de porte et/ou changez le joint de porte.
L’appareil est trop froidAjustez la température (Voir en page 6 le réglage de consigne)	Le contrôle a une consigne trop froideDéfaut d’étanchéité du joint de porte.	Ajustez plus haut la consigne de température (Voir la page 6 pour les instructions). Laissez stabiliser la température 24 heures.Vérifiez l’alignement de porte et/ou changez le joint de porte.
Pas d’éclairage à l’intérieur • Ampoule d’éclairage défectueuse • Remplacez l’ampoule, voyez la procédure en page 21.
L’éclairage ne s’éteint pas quand la porte est fermée	La porte n’active pas l’interrupteur d’éclairage.	Vérifiez que l’armoire est d’aplomb, référez-vous à la page 4 pour les instructions de mise à niveau.Vérifiez que la porte est bien alignée, référez-vous à la page 15 pour les instructions.
Bruit ou vibration • L’appareil n’est pas d’aplomb. • Mettez l’appareil d’aplomb, voyez en page		4 le réglage des pieds de mise à niveau.
L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.Le cordon secteur n’est pas branché.La prise secteur n’est pas alimentée.		Mettez l’appareil en marche. Voyez pour le démarrage de votre appareil en page 6.Branchez la fiche du cordon.Vérifiez l’alimentation électrique de votre maison.

Appareil complet

Garantie limitée d'un an sur pièces et main-d'œuvre

AGA MARVEL garantit qu'elle fournira toutes les pièces et la main-d'œuvre nécessaires pour réparer ou remplacer, au domicile ou au bureau de l'utilisateur final, tout composant avéré défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d'une année à compter de la date d'achat par l'utilisateur final.

Période additionnelle de la deuxième à la cinquième année

Garantie limitée sur les pièces uniquement

Durant les quatre ans qui suivent l'expiration de la garantie limitée d'un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur, accumulateur, vanne de contournement, tube de raccordement et évaporateur), s'il s'avère défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d'expédition des pièces de remplacement ou des pièces défectueuses renvoyées.
• L'éducation du client ou des instructions sur la façon d'utiliser l'appareil
• Toute perte de contenu due à une panne de produit.
• Le déplacement ou l'installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.
• Utilisation commerciale, ou autre qu'un usage domestique normal ou un usage dans un petit bureau.
• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme aux normes électriques, une tension secteur trop élevée ou trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.

Pièces ou service non fournis ou conçus par AGA MARVEL

Les garanties qui précèdent ne s'appliquent pas non plus si :

• L'acte de vente d'origine, la date de livraison, ou le numéro de série ne peuvent pas être vérifiés.
• Les pièces défectueuses ne sont pas renvoyées pour inspection si c'est demandé par AGA MARVEL.
• L'équipement de refroidissement n'est plus en la possession de l'acheteur utilisateur final d'origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenue pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d'une inobservation de ces garanties ou d'autres garanties, qu'elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclusion qui précède peu ne pas être applicable à votre cas. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui peuvent varier d'un État à un autre.

Aucune personne, firme ou corporation, n'est autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s'appliquent qu'à des produits utilisés dans un des cinquante États des États-Unis d'Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

Téléphone : 800.223.3900

www.agamarvel.com

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41012684-FR Rev E

8/12/13

Toutes les spécifications et les conceptions des produits sont sujettes à des changements sans préavis. De telles révisions ne donnent aucun droit pour l'acheteur de produits antérieurs à bénéficier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
