SHS10 - Panneau solaire Morningstar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de charge solaire
Marque	Morningstar
Modèle	SHS10
Tension nominale	12 V
Courant nominal (charge solaire et appel)	10 A
Puissance solaire maximale	170 W
Point de régulation	14,3 V
Déconnexion basse tension	11,5 V
Reconnexion basse tension	12,6 V
Type de charge	MLI en série, 4 étapes (volume, absorption, charge rapide, entretien)
Protections électroniques	Courts-circuits, surintensités, inversion de polarité, inversion nocturne, protection foudre
Bornes	Pour fils jusqu'à 4 mm²
Dimensions	15,1 x 6,6 x 3,6 cm
Poids	113 g
Consommation interne	8 mA maximum
Température de fonctionnement	-25°C à +50°C
Humidité	100 % sans condensation
Indice de protection	IP22
Garantie	2 ans
Conformité	CE, Banque mondiale
Tropicalisation	Revêtement conforme, bornes résistantes à la corrosion

FOIRE AUX QUESTIONS - SHS10 Morningstar

Comment connecter les fils sur le régulateur SHS10 ?

Connectez les fils dans l'ordre indiqué de 1 à 6. Utilisez uniquement des batteries acide-plomb 12 V et ne dépassez pas les valeurs nominales (10 A pour le SHS10).

Que signifient les voyants lumineux ?

Le voyant vert indique la charge solaire ou un niveau de batterie élevé. Le jaune indique un niveau moyen. Le rouge clignotant signale une batterie faible ; le rouge fixe indique une déconnexion de la charge.

Que faire si les trois voyants (vert, jaune, rouge) sont allumés fixement ?

Cela indique un problème : les fils + et - se touchent ou il y a trop d'ampères. Vérifiez les fils, réduisez le nombre d'ampères et relancez le régulateur en déconnectant puis reconnectant la borne batterie +.

Quelle est la puissance maximale du panneau solaire pour le SHS10 ?

Le SHS10 accepte jusqu'à 170 W ou 10 A pour la charge solaire et l'appel de puissance.

Quel type de batterie puis-je utiliser ?

Uniquement des batteries acide-plomb de 12 V.

Comment réinitialiser le régulateur ?

Déconnectez la borne batterie +, puis reconnectez-la. Cela relance le régulateur.

Quelles sont les dimensions et le poids du SHS10 ?

Les dimensions sont 15,1 x 6,6 x 3,6 cm et le poids est de 113 g.

Quelle est la plage de température de fonctionnement ?

Le régulateur fonctionne de -25°C à +50°C.

Quelles protections électroniques sont intégrées ?

Le SHS10 protège contre les courts-circuits, les surintensités, l'inversion de polarité (charge solaire, appel, batterie), l'inversion de courant la nuit, et les hautes tensions. Il dispose aussi d'une protection contre la foudre.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com.

MODE D'EMPLOI SHS10 Morningstar

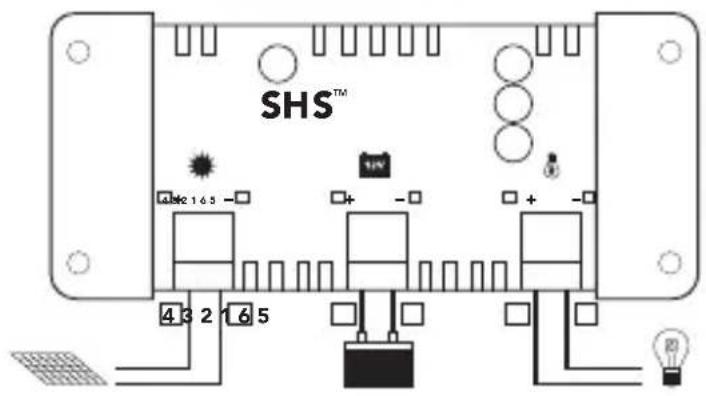

• Connecter les fils dans l'ordre indiqué 1→6
  • N'utiliser qu'avec des batteries acide-plomb
  • N'utiliser qu'avec des systèmes de 12 V
• Ne pas dépasser les valeurs nominales pour la charge solaire et l'appel de puissance (6 A ou 10 A)

VOYANTS LUMINEUX

V Vert ALLUMÉ durant la charge solaire de la batterie

V Vert ALLUMÉ—niveau de batterie élevé J Jaune ALLUMÉ—niveau de batterie moyen R Rôge CLIGNOTANT—batterie faible R Rôge ALLUMÉ—sectionnement de la charge

V Voyant vert S'ALLUME, J ○ ○ ○ puis jaune, R ○ ○ ● puis rouge V Vert ALLUMÉ J Jaune ALLUMÉ R Rouge ALLUMÉ

Signifie une montée en puissance normale

ALLUMÉS—PROBLÈME

- Fils + et – se touchent ou trop d'ampères

Pour remédier au problème :

1. Vérifier les fils
2. Réduire le nombre d'ampères au besoin
3. Relancer le régulateur
   • Déconnecter la borne de batterie +
4. Reconnecter la borne de batterie +

VALEURS NOMINALES (12 V dans tous les cas)

SHS 6 • 100 W ou 6 A pour charge solaire et appel de puissance SHS 10 • 170 W ou 10 A pour charge solaire et appel de puissance

NOTES: • À utiliser avec des panneaux solaires seulement.

DONNÉES TECHNIQUES

• Point de régulation	14,3 V
• Déconnexion au manque de tension	11,5 V
• Reconnexion au manque de tension	12,6 V
• Type de charge	Modulation de largeur d'impulsion (MLI) en série4 étapes : charge dans le volume, absorption MLI, charge rapide et charge d'entretien
	Charge compensée en température
• Protections électroniques	Courts-circuits et surintensités—charge solaire et courant d'appelInversion de polarité—charge solaire, courant d'appel, batterieInversion de courant la nuitLimite les hautes tensions pour protéger les charges
	Protection contre la foudre
• Tropicalisation	Revêtement conforme de la carte de circuit impriméBornes résistantes à la corrosion
• Bornes	Pour fils de section allant jusqu'à 4 mm ^2
• Dimensions	15,1 x 6,6 x 3,6 cm
• Masse	113 g
• Consommation interne	8 mA maximum
• Température	-25°C à +50°C
• Humidité	100 % sans condensation
• Enceinte	IP 22
• Garantie	2 ans
• Conformité	CE, Banque mondiale

INSTALLATION
