Type de produit	Congélateur
Capacité	240 litres
Classe énergétique	A+
Dimensions (L x P x H)	60 x 65 x 85 cm
Poids	50 kg
Type de froid	Froid statique
Niveau sonore	42 dB
Système de dégivrage	Manuel
Nombre de tiroirs	4 tiroirs
Utilisation	Idéal pour la conservation à long terme des aliments
Entretien	Dégivrage régulier recommandé pour maintenir l'efficacité
Consommation énergétique annuelle	300 kWh
Garantie	2 ans
Accessoires inclus	Panier de rangement
Caractéristiques de sécurité	Système de verrouillage de la porte

FOIRE AUX QUESTIONS - MO24FAS1RS Marvel

Comment régler la température de mon congélateur Marvel MO24FAS1RS ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du congélateur. Appuyez sur le bouton de réglage de la température et sélectionnez la température souhaitée entre -18 °C et -24 °C.

Que faire si mon congélateur ne fonctionne pas ?

Vérifiez si le congélateur est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée et qu'il n'y a pas d'accumulation de glace qui pourrait bloquer le fonctionnement.

Comment dégivrer le congélateur Marvel MO24FAS1RS ?

Pour dégivrer, débranchez l'appareil et laissez les portes ouvertes pour permettre à la glace de fondre. Utilisez un récipient pour recueillir l'eau dégagée. Ne jamais utiliser d'objets pointus pour enlever la glace.

Les lumières à l'intérieur de mon congélateur ne s'allument pas, que faire ?

Vérifiez si le congélateur est sous tension. Si c'est le cas et que la lumière ne s'allume toujours pas, il se peut que l'ampoule soit grillée. Remplacez l'ampoule par une ampoule de la même spécification.

Pourquoi mon congélateur fait-il du bruit ?

Un léger bruit est normal pendant le fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez que le congélateur est bien nivelé et qu'il n'y a pas d'objets en contact avec les ventilateurs ou le compresseur.

Est-ce que je peux stocker des aliments chauds dans le congélateur ?

Il est recommandé de laisser les aliments refroidir à température ambiante avant de les placer dans le congélateur pour éviter d'augmenter la température interne de l'appareil.

Comment nettoyer l'intérieur de mon congélateur ?

Débranchez le congélateur et utilisez un mélange de bicarbonate de soude et d'eau tiède pour nettoyer l'intérieur. Évitez d'utiliser des nettoyants abrasifs. Rincez avec un chiffon propre et sec.

Que faire si le congélateur émet une odeur désagréable ?

Vérifiez que les aliments stockés ne sont pas périmés. Nettoyez l'intérieur du congélateur et placez un récipient ouvert de bicarbonate de soude pour neutraliser les odeurs.

Mon congélateur a besoin d'entretien régulier ?

Oui, il est recommandé de dégivrer régulièrement et de nettoyer l'intérieur et l'extérieur du congélateur pour assurer son bon fonctionnement et sa longévité.

Où trouver le numéro de modèle de mon congélateur ?

Le numéro de modèle se trouve généralement à l'intérieur de la porte ou sur le panneau arrière du congélateur. Consultez le manuel d'utilisation pour plus de détails.

MODE D'EMPLOI MO24FAS1RS Marvel

EN Installation, Operation and Maintenance Instructions
FR Instructions d'installation, d'utilisation et d'entretien
ES Instrucciones de instalacion, operation y mantenimiento

Outdoor Freezers

Congélateurs

d'extérieur

Congeladors exterior

MO24FA

CONTENTS

Contents:

Safety information 2

EN Installation, Operation and Maintenance Instructions
FR Instructions d'installation, d'utilisation et d'entretien
ES Instrucciones de instalacion, operation y mantenimiento

Outdoor Freezers

Congélateurs

d'extérieur

Congeladors exterior

MO24FA

CONTENU

Contenu :

Informations de sécurité 2

Déballage de votre apparéil 3

Enregistrement de la garantie 3

Installation de votre apparéil 4

Dégagements par rapport à l'armoire 4

Mise à niveau de l'appareil 4

Raccordement electrique. 5

Installation du dispositif anti-basculement. 6

Dimensions du produit 8

Utilisation de Notre Commande Électronique 10

Demarrage de votre congélateur 10

Mise en marche et à l'arrêt de votre congélateur 10

Fixation de consigne de températe 10

Fonctionnement du concélateur 10

Alertes 10

Alertesur portere restee ouverte 10

Défaillance du détecteur de température 10

Alertesurtempereaturtrophauteoutroppasse.10

Mise en sourdine de I'alarme 11

Configurations de étagères 12

Entretien et nettoyage 14

Entretien de L'acier Inox 16

Conseils pour I'économie d'énergie 16

Obtention de service 17

Dépannage 18

Garantie. 19

Importantes instructions de sécurité

Les averissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétenion de couvrir toutes les conditions et situations possibles pouvant arrivere. Il faut faire preuve de bon sens, de precautions et de soins, pour installer, utiliser ou entretenir cet apparueil.

Reconnaisance des symboles, des mots et des étiquettes concernant la sécurité.

À litre pour éviter des blessures graves voire mortelles...

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégats matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une installation et une'utilisation sans problèmes.

AVERTISSEMENT

Avertissements de la proposition 65 de l'Etat de Californie

: Ce produit contient au moins un produit chimique connu par

I'Etat de Californie pour etre a l'origine de cancers.

AVENTISSEMENT

Avertissements de la proposition 65 de l'Etat de Californie

: Ce produit contient au moins un produit chimique connu par

I'Etat de Californie pour etre a l'origine de malformations et

autres deficiences de naissance.

ISO 9001

ISO 14001

OHSAS 18001

AGAMARVEL s'engage a fabriquer un produit de qualite d'une maniere ne nuisant pas a I'environnement. Nos procedes sont severement controlés et surveillés de pres. Nous avons obtenus les certifications ISO 9001 d'assurance qualite,et ISO 14001 de gestion environnementale,et OHSAS 18001 pour hygène et securite du travail de Lloyd's Register Quality Assurance.

AVENTISSEMENT

AVERTISSEMENT RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon you pourriez you blesser.

Enlèvement de l'emballage interieur

Votre concélateur a été emballé pour l'expédition avec toutes les pieces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage interieur et toute bande maintainant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompné de la carte d'enregistrement de la garantie, et d'autres articles accessoires.

Important

Conservez votre carton d'emballage jusqu'à ce que votre con-gélateur ait étè complètement inspecté et trouvè en bon état. S'ilprésentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veillezmettre tous ces matérielux d'emballage au rebut d'une façon responsable.

AVENTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.

Note pour le client

Cette marchandise a ete soigneusement et complètement inspec-tee avant de quitter notre usine. La responsabilité pour sa livraison sure a ete assumede par le revendeur a l'acceptation de cette expedition. Les reclamations pour perte ou dommages survenus durant le transit sont a adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA- GEE AU FABRICANT - DEPOSEZ UNE RECLAMATION AUPRÉS DU REVENDEUR.

ATTENTION

Si l'appareil a eté livré, manipulé ou entreprises dans une position autre queABOUT,pendant une duréequelconque,laissez-le reposerabout pendant au moins 24 heures avant de la brancher électriquement.Cela assurera le retour de I'huile au compresseur. Un branchement immédiat de l'appareil pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte

d'enregistrement de garantie immidiatement après avoir reçu la livraison de votre congealteurs, vous pouvez aussi l'enregistrer en ligne sur le site www.agamarvel.com.

Les informations suivantes seront nécessaires au moment de l'enregistrement de votre apparéil:

Numero de service

Numero de série

Date d'achat

Nom et adresse du revendeur

Enregistrement en ligne disponible sur www.agamarvel.com

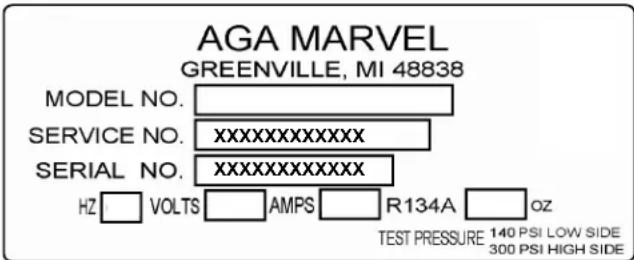

Le nombre de service et le nombre de série se trouvent sur la plaque signalétique qui est située à l'intérieur de l'armoire, du côte gauche pres du haut (Voyez la Figure 1).

Figure 1

AVERTISSEMENT

AVERTISSEMENT - Contribuez a éviter des tragédies

L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigerateurs abandonnés continuènt deprésenter un danger - même en restant dehors pour «juste quelques heures»

Si vous devez vous débarrasser de votre vieil apparéil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter vous derniers réfrigerateur ou congélateur :

• Demontez ses portes ou enlevez ses tiroirs.
• Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

Choix de l'emplacement

Un bon emplacement assurer aune performance de pointepour voire appareil. Nous recommendons un endroit ou l'appareil ne sera pas exposé directement au rayonnement solaire et restera écartedesourcesdechauffage.Pour assurer que les performances devoitre produit soient au niveau de ses specifications,la plaque de températures recommendeau lieu d'installation sera de 55a 115^ (13a 46^

Dégagements par rapport à l'armoire

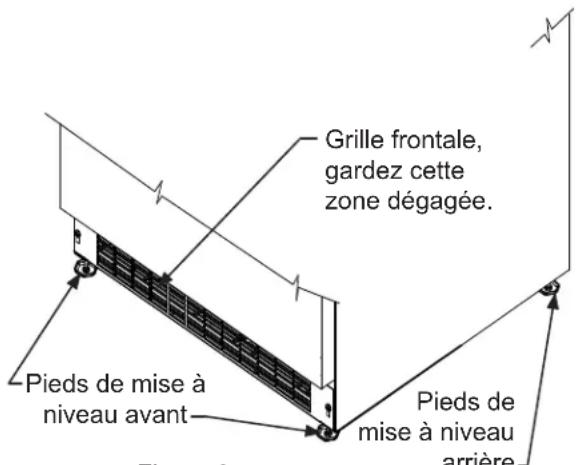

Une ventilation est nécessaire depuis la section frontale du bas de l'armoire. Gardez cette zone libre et exemple de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée.

Figure 2

Pieds de mise à niveau

Des pieds réglibes aux angles avant et arrière de l'armoire doivent être ajustés pour qu'elle soit fermement positionné au sol et bien d'aplomb, d'un côte à l'autre et d'avant en arrrière. La hauteur totale de votre apparéil Marvel peut être ajustée entre le minimum 33% po (85,7 cm) (en vissant les pieds de mise à niveau CW-) et le maximum 34% po (88,3 cm) (en dévissant les pieds de mise à niveau CCW-) des.

Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière de l'appareil pour acceder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrirée en inclinant le cave à vin vers l'avant en faisant attention. Sur une surface plane, vérifie le niveau de l'appareil et ajustez les pieds en conséquence.

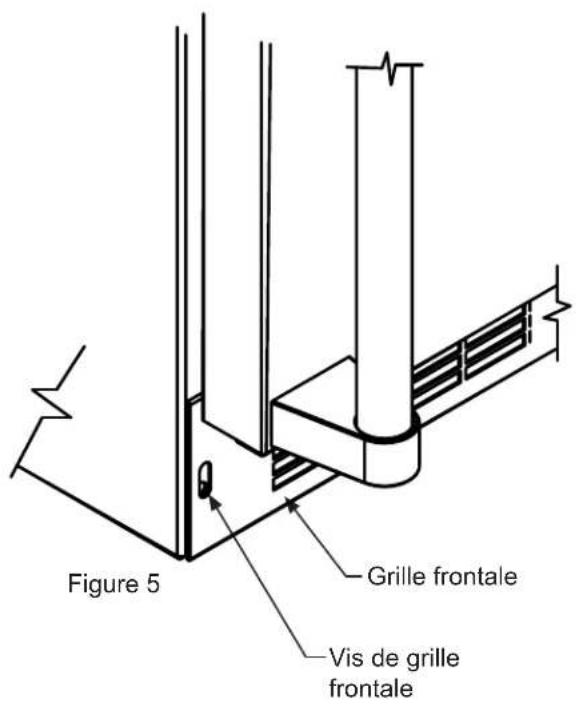

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait reisserrez les vis de la grille frontale (Voyez la Figure 5).

ATTENTION

Grille frontale

N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce flux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoit il est important que cette zone ne soit pas obstruée et soit maintainue propre. AGA MARVEL recommante de ne pas utiliser de grilles personalisées, car l'écoulement d'air en serait diminué (Voyez la Figure 2).

Figure 3

Figure 4

AVERTISSEMENT

Risque de commotion électrique

• N'utilise pas de rallonge secteur avec cet apparéil. Cela peut être dangereux et peut affecter la performance du produit.
• Cet apparéil ne doit sousaucun prétexte être installé sur une alimentation électrique sans liaison de terre.

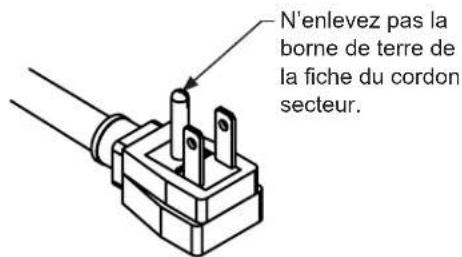

• N'enlevez pas la borne de terre de la fiche du cordon secteur. (Voyez la Figure 3).
  N'utilisez pas d'adaptateur entre fiche et prise. (Voyez la Figure 4).
  N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur l'appareil. Cela pourrait cause une commotion electrique, entrainant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en Usine d'un cordon secteur responsable une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique americaine et les normes et réglementations locales applicables (Voyez la Figure 6). Si le circuit ne compte pas une prise avec terre, le client doit en fournir uneADFQUATE; c'est sa responsabilité et son obligation. La troisième brochure de terre ne doit en aucun cas être coupée ou enlevée.

Figure 6

REMARQUE

Un disjoncteur sur détction de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempéstifs qui peuvent arrerter l'appareil. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tournier sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT POUR DES INSTALLATIONS AUTONOMES

AVERTISSEMENT

TOUS LES APPAREILS PEUVENT BASCULER. IL PEAUT EN RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI-BASCULEMENT LIVRE AVEC L'APPAREIL
• SUIVEZ LES INSTRUCTIONS CI-DESSOUS

Dispositif anti-basculement

AVENTISSEMENT

Si vous congélateur n'est pas place sous un plan de travail (autonome), vous devez utiliser un dispositif anti-basculment place selon les instructions qui suivent. Si il est bouge de sa position pour une quelconque raison, assurez-vous que ce dispositif est correctement engagé quand vous remettez l'appareil à sa place d'origine. Si le dispositif n'est pas convenablement engagé, il y a un risque que le congélateur bascule avec la possibilité de dégats matériels ou de blessures corporelles.

REMARQUE

En cas d'installation sur un sol en béton, des chevilles pour béton sont nécessaires (non fournies avec le kit anti-basculement).

ATTENTION

Toute finition de sol doit être protégée avec une matière appropriée pour éviter de l'endommager en bougeant l'appareil.

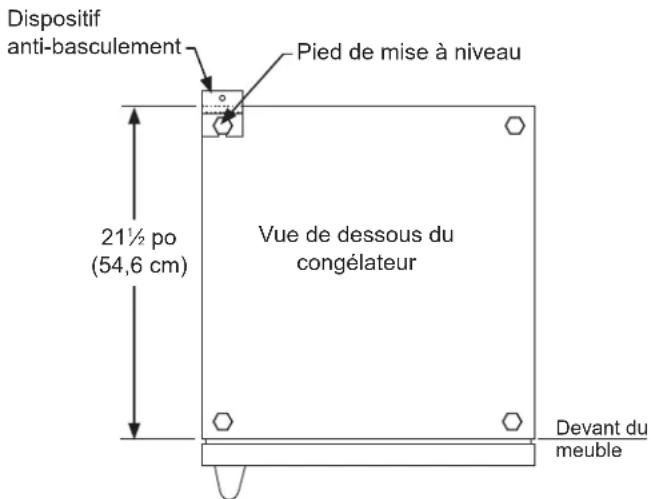

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol à l'angle de droite ou de gauche de l'arrière du congelateur, comme c'est montré en Figure 7.

Figure 7

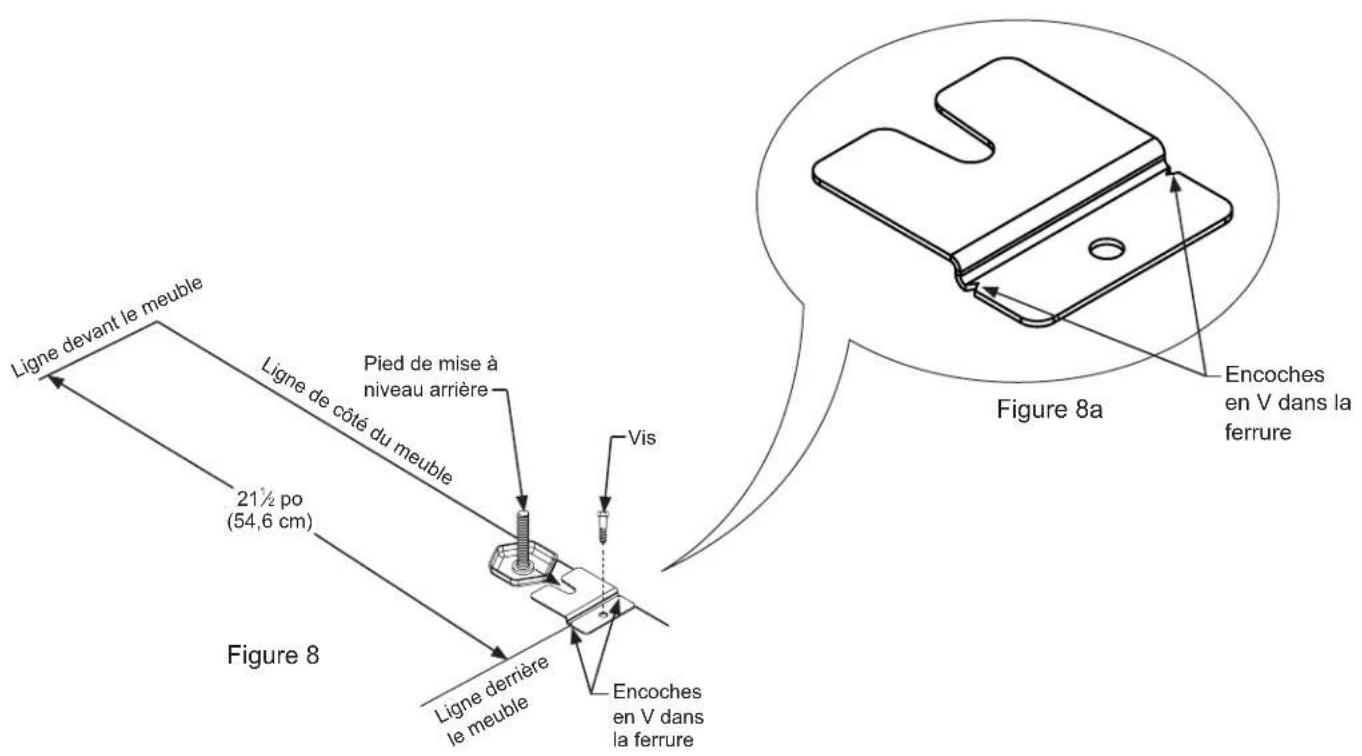

Instructions pas à pas pour définir la position de la ferrure :

1) Decidez de l'endetroit où vous désirez placer le congélateur. Gissez-le en place, en faisant attention de ne pas endommager le sol, en laissant 1 po (2,5 cm) de dégagement depuis le mur arrêté pour laisser de la place pour la ferrure anti-basculement.
2) Soulevez les pieds de mise à niveau arrirée d'environ 14 po (6 mm) pour permettre l'engagement dans la ferrure anti-basculement. Mettez de niveau l'ensemble en ajustant les pieds de mise à niveau selon le besoin. Le fait de tourner ces pieds en sens antihoraire soulève l'appareil, et l'abaisse en les tournant en sens horaire.
3) Assurez-vous que le concélateur est bien à la place voulue, puis marquez sa position sur le sol correspondant à l'arrière et l'angle de côte du meuble où la ferrure anti-basculement sera installée. Si l'installation ne permet pas le marquage à l'angle arrière du meuble, tracez des lignes temporaires au sol en repérant l'endroit de l'angle avant du meuble, sans tener compte de la porte. Glissez le concélateur hors de cet emplacement. Depuis la ligne-temporaire prolongez la ligne de côte vers l'arrière de 2112 po (54,6cm) comme c'est montré en Figure 8.
4) Alignez la ferrure anti-basculement avec les marquages au sol de façon à ce que son bord soit aligné avec la ligne de côte du meuble, et que ses encoches en «V» soient alignées avec la fin de la ligne tracée de 2112 po (54,6 cm) (Ligne à l'arrête de l'armoire).
5) Fixez la ferrure anti-basculement au sol en utilisant la vis fournie (Voyez la Figure 8).
6) Glissez le meuble pour le remetre en place, en vous assurant que le pieds de mise à niveau se glisse sous la ferrure anti-basculement en engageant la fente.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT POUR DES INSTALLATIONS AUTONOMES

REMARQUE

Quand la ferrure anti-basculement fixe au sol est utilisée, la hauteur minimale ajustée de l'armoire est augmented de 3 % po (9 mm).

S'il est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrêté afin de gagner l'épaisseur de la fiche du cordon.

Tous les types de prises sector encastrées ne fonctionneront pas pour cette application car elles pouraient être trop étroites, mais un modele équivalent à l'Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 10).

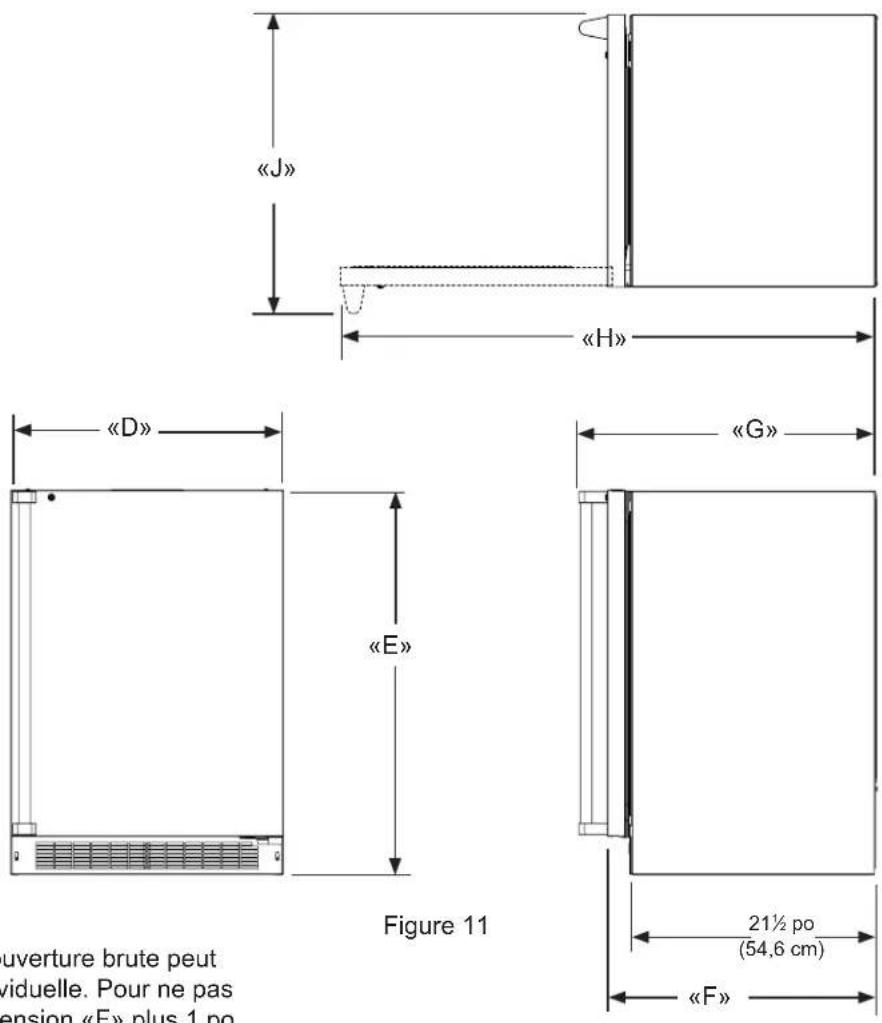

	DONNÉES DE PRODUIT
MODELE	BESOINS ÉLECTRIQUES #	POIDS DU PRODUIT
MO24FAS 115V	60Hz/15A	140 lb (63,6 kg)

La dimension en profondeur de l'ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dépasser toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l'épaissur de la fiche du cordon secteur est nécessaire.
* L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.
Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.

AVERTISSEMENT

La ferrure anti-basculement doit être installée pour des applications autonomes. Non nécessaire pour des applications intégrées.

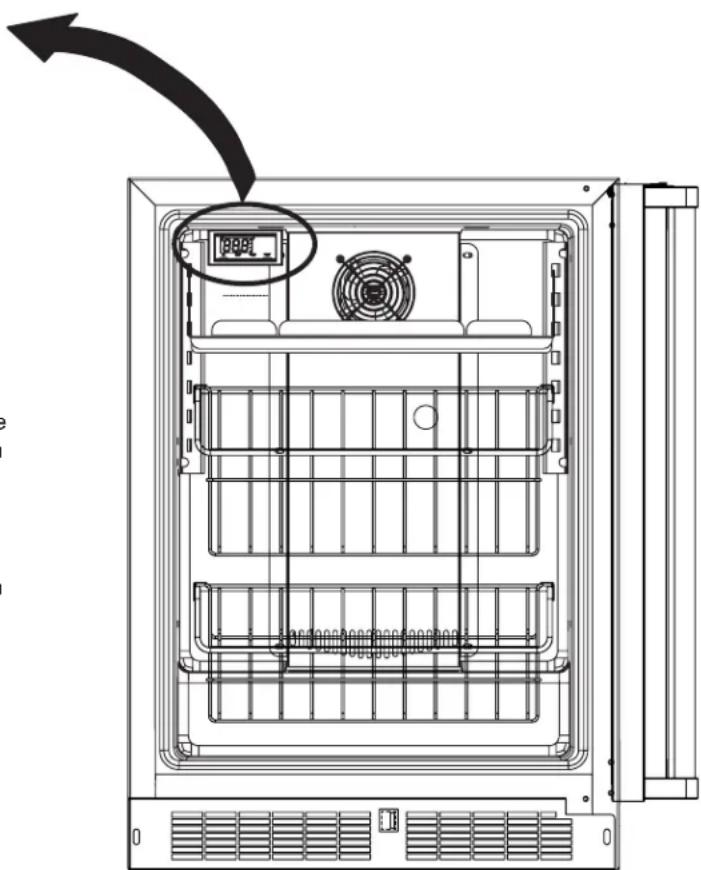

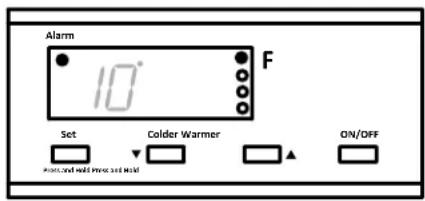

Figure 12 Vue rapprochéedu contrôle

Démarrage de votre congélateur

Branchez la prise du cordon d'alimentation du congelateur dans une prise murale. Voite congelateur commencera à refroidir une fois qu'il est sous tension. Si voite congelateur ne démarre pas, vérifie qu'il est bien en marche (ON) et que la consigne de température est suffisammentasse.

Mise en marche et à l'arrêt de votre congélateur

Si vous concélateur est en marche, sa température sera montré sur l'afficheur. Pour arrêtier le concélateur, appuyez sur le bouton "ON/OFF" en le maintainant enforcé pendant trois (3) secondes. "OFF" va apparaitre à l'affichage.

Si vous congélateur n'est pas en marche, "OFF" sera montré sur l'afficheur. Pour activer le congélateur, appuyez sur le bouton "ON/OFF" en le maintainant enforcé pendant trois (3) secondes. La température du congélateur sera montré à l'affichage.

Fixation de consigne de température

Pour fixer la consigne de température du congealateur, appuyez sur le bouton "SET" en le maintainant enforcé. Quand ce bouton est enforcé, c'est la température de consigne qui est affichée. En maintainant le bouton "SET" appuyé, appuyez sur le bouton "WARMER" ou "COLDER pour ajuster la consigne de température.

Fonctionnement du congélateur

La plage de températures disponible pour cet apparéil de refroidissement va de -10^ à 10^ (-23^ à -12^)

Il peut faloir jusqu'à 24 heures pour que votre congélateur attaigne la température voulue. Cela dépendra de la quantité chargée dedans, et du nombre d'ouvertures et de fermétures de sa porte.

Pour obtenir les mêleurs résultats, laisserze l'appareil descendre à la température de consigne avant de le charger. Une fois le contenu charge, laisserze la température se stabiliser au moins 48 heures avant de proceder à tout ajustement du point de consigne.

Alertes

Votre commande électronique va surveiller le fonctionnement du congealateur et vous prévenir évientuèlement avec une série d'alertes sonores et visuelles.

• Alerte sur porte restée ouverte : Si la porte est see ouverte pour plus de cinq (5) minutes, cette alerte retentit avec des intervalles d'une (1)

seconde. L'indication "do" va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. Cela cette dés que la porte est refermée.

Figure 13

• Défaillance du détector de température : Si le contrôleur s'apercoit que le détector de température ne fonctionne pas correctement, une alerte sur

détector de température retentit. L'indication "E1" va clignoter au panneau d'affichage et levoyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. Veuillez appeler le service à laclientèle d'AGA MARVEL ou votre reven-deur si ce code d'erreur est affchéé.

• Alerte sur température trop haute ou trop

basse : Si la température du compartment de conservation devie excessivement du point de consigne, l'alarme retentira en intervalles d'un (1) second. Le panneau d'affichage clignotera soit « HI » (haute) soit

à DEL situé en haut à gauche de l'affichage, sous le mot "Alarm" sera allumé. L'alarme restera active jusqu'à ce que la condition soit corrigeée.

REMARQUE

Après une condition d'alerte de température trop haute, vérifie toutes les denrées périsables pour assurer qu'elles sont sûres pour la consommation.

REMARQUE

L'alerte de température peut survenir s'il y a une utilisation intensive, ou si des produits chauds sont charges dans le组成部分 de conservation. Si l'alerte de température continue à se produit, votre apparéel peut exiger le service.

Mise en sourdine de l'alarme

Actionnez n'importe qu'elle touche pourmettre en sourdine la partie audible d'une alerte.

REMARQUE

Cette action ne fera que rendre muette l'alerte. Si la condition qui a causé l'alerte persiste, le code de cette alerte va continuer de clignoter et se manifestera malgré tout de façon sonore pendant 20 secondes toutes les 60 minutes.

Conseils et suggestions pour le chargement

Votre congélateur est équipé d'un système de étagères en porte-a-faux qui procure une capacité maximale d'ajustement et une personnalisation des arrangements comme c'est montré plus loin.

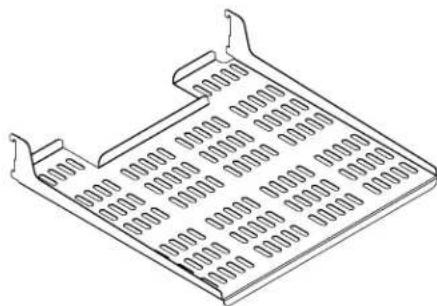

Figure 15 Clayette en métal perforé

Congélateur

Appareils de largeur 24 po (61 cm) :

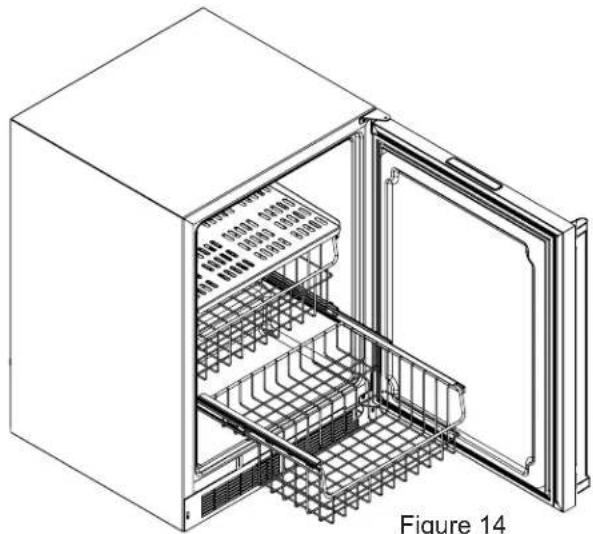

Montré avec une porte pleine en Figure 14.

(2) paniers en métal retardibles
(1) clayette en métal perforé pleine profondeur

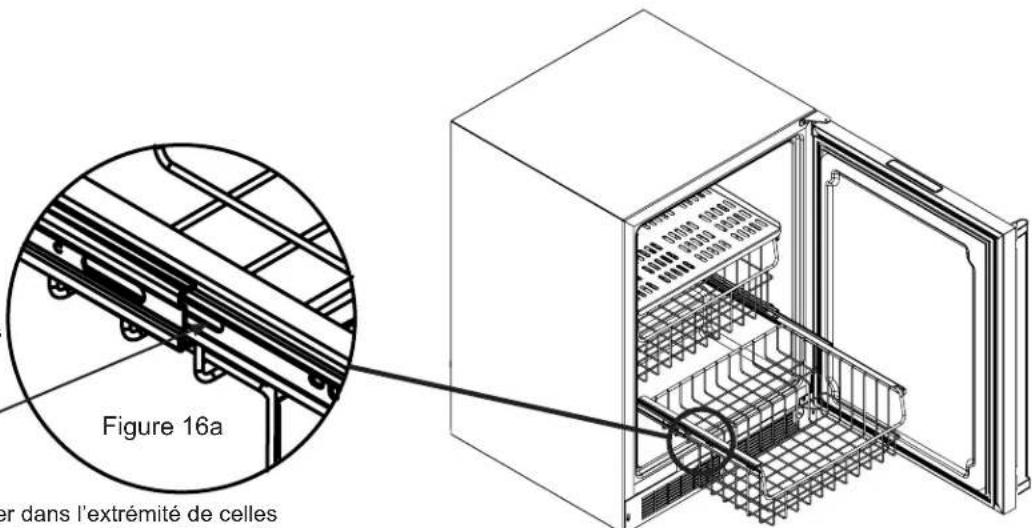

Pour oter le panier :

Appuyez sur ce taquet des glissières du panier de chaque cote, et sortez le panier de ses glissières.

Figure 16

Pour installer le panier :

Insérez les glissières du panier dans l'extrémité de celles du meuble et repoussez le panier complètement. Les éléments de glissières sont automatiquement se verrouiller.

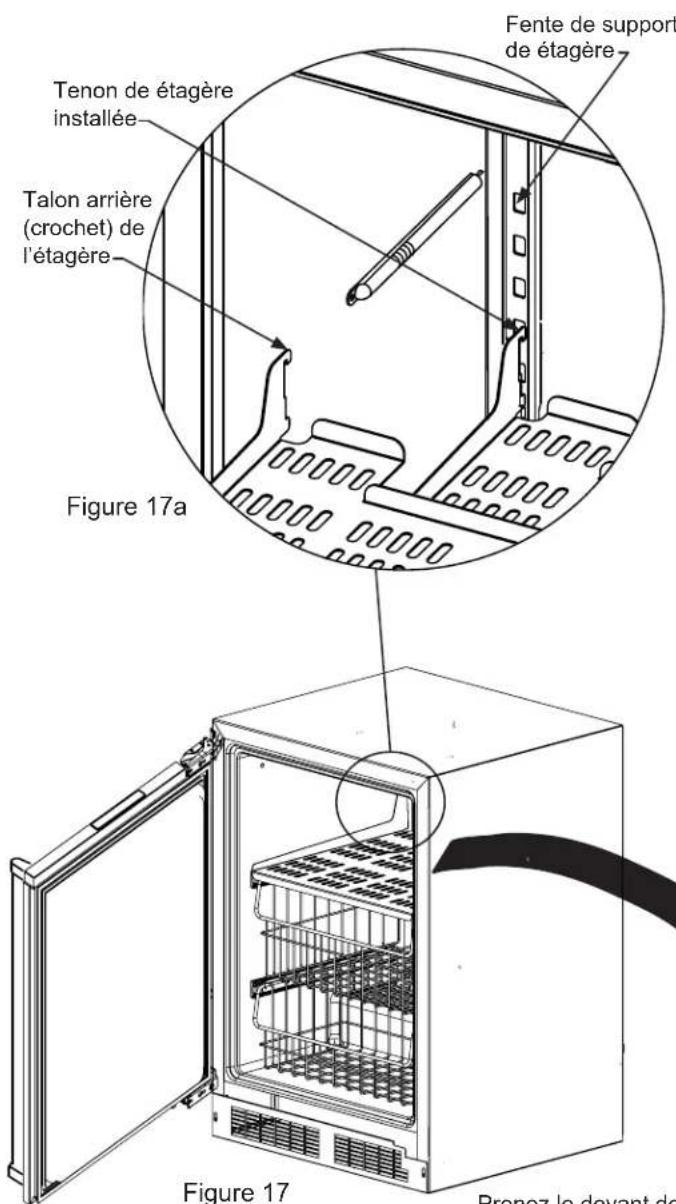

Figure 17

Prenoz le devant de la etagere des deux mains et faites pivoter son avant vers le haut, puis soulevez-la et degagez-la des et enlevez-la des échelles de support.

Pour ajouter ou enlever une étagère

Enlevez les produits qui étaient entreprises sur la étagère. N'essayez pas d'enlever une étagère du congealateur restée chargee. Prenez le devant de la étagère des deux mains, faites pivoter son avant vers le haut et enlevez-la (Voyez la Figure 17b). Pour installer une étagere, inserez-la dans le congealateur et mettez ses crochets dans les fentes des supports de étagere, puis laissez retomber la etagere de façon a ce que ses crochets chutent sur le bas des supports.

ATTENTION

Assurez-vous que vous étagères en porte-à-faux est bien en place sur les supports en appuyant dessus avant de la charger.

Figure 17b

ATTENTION

N'essayez jamais de bouger une étagère chargée, évacuez tout ce qu'elle porte avant de la déplacer. Utilisez vos deux mains pour déplacer une étagère.

Grille frontale

Assurez-vous que rien n'obstrue les ouvertures pour flux d'air requises à l'avant de l'armoire Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l'alimentation secteur de l'appareil avant de le nettoyer à l'eau savonneuse.

Armoire

L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilise JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartment interieur avec une solution savonneuse douce. N'utilise pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Soins pour l'appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l'appareil.
2. Faites attention quand vous balayez, aspirez ou passez la vadrouille pres de l'avant de l'appareil. Vous pourriez endomager sa grille.
3. Nettoyez périodiquement l'intérieur de l'appareil selon le besoin.
4. Vérifiez périodiquement la grille frontale et les serpentins de condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d'alimentation arrivait, essayez de la corriger le plus tout possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l'appareil.

Remplacement de l'ensemble d'éclairage

Tous les modèles utilisent de lampes à diodes electroluminescentes (DEL) pour éclairer l'intérieur de l'appareil. Ce type de composant est très fiable, mais en cas de panne contactez un technicien de service qualifié pour le remplacement de l'éclairage à DEL.

AVERTISSEMENT

Risque d'électrocution

• Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.
• Remettez en place l'ensemble des pieces et panneaux avant de redémarrer.

Entreposage de longue durée / préparation à l'hivernage :

1. C'est le moment de préparer à l'hivernage quand le minimum de température ambiante descend sous les 38^ (3,3^)

ATTENTION

Faire fonctionner l'appareil à des températures inférieures à ce seuil d'hivernage recommendé annulerait la garantie.

1. Arretez l'appareil (voir en page 10).
2. Videz tous son contenu.
3. Si nécessaire, déplacez l'appareil pour avoir accès à son arrêté.
4. Debranchez l'appareil de sa prise secteur.
5. Il est également recommendé que l'alimentation de la prise secteur soit coupée en avant si elle ne doit pas servir pour d'autres apparèils pendant cette période d'hivernage.
6. Pendant le nettoyage d'un ensemble faites particulierement attention à toutes les fissures ou crevasses pouvant avoir accumulé de la saleté et des débris.

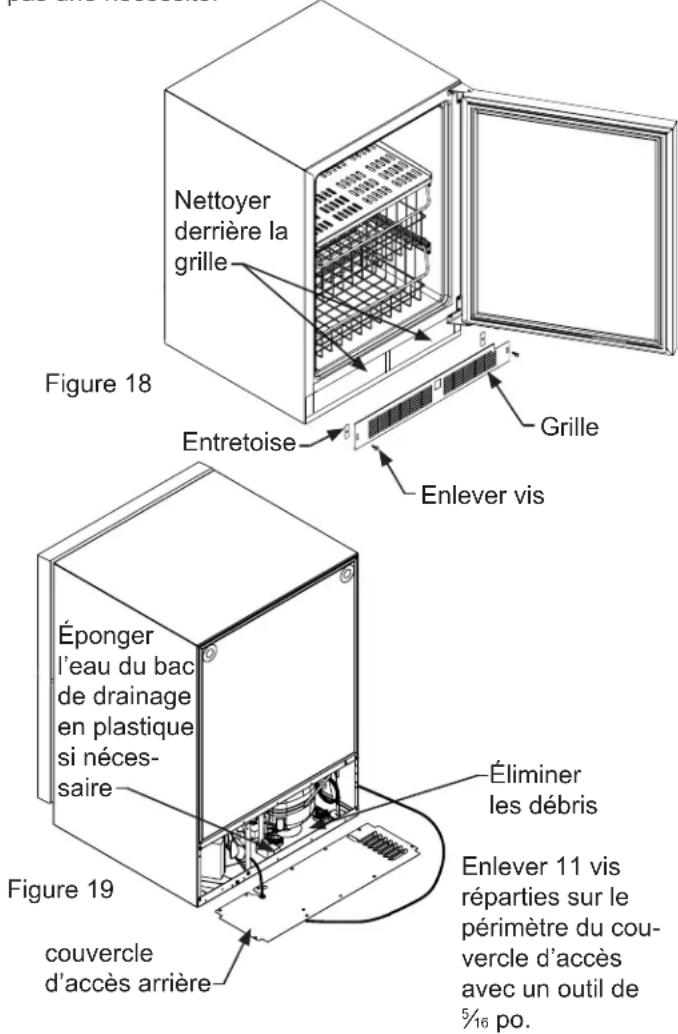

7. Enlevez la grille de protection frontale (voir les Figure 18), et utilisez une Brosse et un aspirateur pour éliminer la saleté et les débris de sous l'appareil.
8. Nettoyez soigneusement cette grille de protection et réinstallé-la sur l'appareil.

9. Enlevez le couvercle d'accès arrrière (voir la Figure 19), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris du compartment de la machine.

10. Si le bac en plastique de drainage du dégivrage sous le compresseur contient de l'eau, utilisez une éponge pour en eliminer le plus possible.

11. Nettoyez soigneusement ce couvercle d'accès arrêt et réinstallé-le sur l'appareil.

12. Nettoyez toutes les surfaces de l'intérieur avec un produit nettoyant antibacterien, et poursuivez par un rincege à l'eau claire pour éliminer tous les résidus de produits chimiques qui pourrait tacher. N'utilise pas de produits nettoyants abrasifs ni de tampons à recycler.
13. Laissez la porte ouverte et attendez le séchage complet avant de la referrer.
14. Nettoyez bien le joint de porte avec un produit nettoyant antibacterien, et poursuivez par un rincege à l'eau claire pour éliminer tous les résidus de produits chimiques.
15. Nettoyez soigneusement l'extérieur avec un produit nettoyant approuve pour l'acier inox. N'utilisez pas de produits nettoyants abrasifs ni de tampons à récurer. Voir «entretien de l'acier inox» page 16.

16. Tout matériel de montage ou d'attache représentant des signes de corrosion doit être remplaced.

17. Une fois l'extérieur bien nettoyé, vous pouvez désirer passer une couche de cire automobile pour protéger des taches venant d'humidité, salissures et débris pouvant s'accumuler sur les surfaces pendant la période d'hivernage.

18. Ne placez de couverture sur l'appareil, car cela pourrait emprisonner de la condensation.

Une fois que tout ce qui précède est terminé, vous pouvez dés Identifier d'entreposer l'appareil à l'intérieur, mais ce n'est pas une nécessité.

Redémarrage après un entroposage prolongé

1. Connectez l'appareil à l'alimentation secteur.
2. En cas d'entreposage à l'extérieur, il est recommandé que l'appareil soit de nouveau attentivement inspecté avec les instructions d'hivernage qui précèdent pour éliminer tout ce qui est salissure ou débris venant des intempéries ou des animaux/insectes évientuels.
3. Mettez l'appareil en marche et confirmez votre souhait pour les paramètres de contrôle.
4. Laissez l'appareil se stabiliser 24 heures avant de le charger.

ENTRETIEN DE L'ACIER INOX ET CONSEILS POUR L'ÉCONOMIE D'ENERGIE

Contexte

L'acier inox ne se décolore pas, ne se corrode pas et ne rouille pas comme l'acier ordinaire, mais il n'est pas à l'abri des taches ou corrosions. L'acier inox peut se décolorer ou se corroder s'il n'est pas entretenu correctement.

Les aciers inox diffèrent des aciers ordinaires au carbone par leur quantité de chrome présente. C'est ce chrome qui fournit un film protecteur invisible sur la surface, sous forme d'oxyde de chrome. Ce film peut être endommagé ou contaminé, ce qui entraîne décoloration, tache ou corrosion de la base métallique.

Entretien et nettoyage

Un nettoyage de routine des surfaces d'acier inox servira à prolonger notablement la durée de service de votre produit en éliminant des contaminants. C'est particulièrement important dans les zones cotières qui peuvent exposer l'acier inox à des contaminants sévères comme des sels haloides (chlorure de sodium).

Il est fortement recommendé d'inspecter régulièrement et de nettoyer soigneusement les fissures, points de soudure, dessous de joints, de rivets et de têtes de boulons, et toutes les zones où des petites quantités de liquide peuvent être collectées et stagner, en concentrant des contaminants. De plus tout matériel de montage représentant des signes de corrosion doit être remplaced.

La fréquence du nettoyage dépendra de l'emplacement de l'installation, de l'environnement et des conditions d'utilisation.

Choix d'un produit de nettoyage

Lechioix d'un produit de nettoyage approprié est au gré du consommateur, et il existe de nombreux produits parmi lesquels désirir. Selon le type de nettoyage et le degré de contamination, certains produits sontBSDIleurs que d'autres.

En général le moyen le plus efficace pour du nettoyage de routine de la plupart des produits en acier inox est un bon passage au chiffon doux trempe dans une solution d'eau tiède et de détergent doux, ou d'eau faiblement ammoniaquée. Le frottement doit dans la mesure du possible suivre les veines de polissage de l'acier, et il faut toujours procéder à un rincege après le nettoyage.

Bien que certains produits soient nommes "nettoyants pour acier inox", ils peuvent contenir des abrasifs susceptibles d'écorcher la surface (en compromettant son film protecteur d'oxyde de chrome),

Une fois que les surfaces en acier inox ont ete soigneusement nettoyees, une cire automobile de belle qualite peut

y etre appliquee pour maintainir la finition.

REMARQUE

Les produits en acier inox ne doivent jamais etre installés ou entreprises à proximite de produits chimiques à base de chlore.

Quelque soit votrechoix du produit de nettoyage,il doit etreutilise en conformite stricte avec les instructions de son fabricant.

Les suggestions suivantes sont minimisier le coût de fonctionnement de votre apparéil de refroidissement.

1. N'installez pas votre apparéil près d'un autre apparéil chaud (cuisinière, lave-vaisse, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
2. Placez l'appareil à l'abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille devant l'unité au-dessus de la porte ne sont pas obstrués et maintainus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
4. Branchez votre apparéil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres apparéils).
5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartment de conservation au froid, minimise les ouvertures de portependant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartment.
6. En maintainant un compartment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avac un compartment vide.
7. Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreprises dans votre apparéil.
8. Permettez aux denrées chaudes de revenir à la température ambiente avant de les placer dans l'appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées.
11. Quand vous étés en vacances ou absent pendant de longues périodes, réglez l'appareil à la température la plus élevé acceptable pour son contenu conservé.
12. Reglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d'AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon d'obtenir une couverture sous garantie dans votre secteur.
• Si le produit est sorti de sa première année de garantie, le service à la clientèle d'AGA MARVEL peut vous fournir des recommendations sur les centres de service de votre secteur. Une liste des centres de service agrées est également disponible sur le site www.agamarvel.com sous la section de service et d'assistance.
• Dans toute correspondance relative au service, assurez-vous de bien fournir la referencia de modèle, le numéro de série et le la facture d'achat.
• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l'appareil a fonctionné, sur les températures de la pierce et de l'eau, et toutes les informations qui peuvent être utiles pour une résolution rapide du problème.
• Le Tableau «A» est fourni pour enregistrer les informations pertinentes sur votre produit, comme reference ultérieure.

Tableau A

Pour vos archives
Date d'achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de série de l'appareil
N° de série de l'appareil
Date d'envoi de la carte de garantie (à faire dans les 10 jours après l'achat)

Avant d'appeler pour du service

Si l'appareil sembleprésenter un dysfonctionnement,commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit.Identifie le problème dans ce guide et consultez les colonnes de causes et de remedes avant d'appeler pour du service.Le problème peutetre quelque chose de très simple qui peut se résoudre sans demander une intervention de service.Cependant, il peutetre nécessaire de contacter voitre revendeur ou un technician de service qualifie.

REMARQUE

Votre congélateur a été concu pour être très économique en consommation d'énergie. De ce fait son compartmentement de stockage est presque totalement étanche à l'air. Il s'ensuit que quand vous avez accédé à son contenu et reférmé sa porte, l'air plus chaud qui est entré va se compresser du fait du froid dans le compartment, ce qui va créé un certain vide dedans. Cela peut rendre la porte plus difficile à ouvrir pendant environ 10 secondes, jusqu'à ce que la pression interne revienne au niveau de la pression externe.

AVERTISSEMENT

Risque d'electrocution

• Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.
• Remettez en place l'ensemble des pieces et panneaux avant de redémarrer.

REMARQUE

Votre produit comporte d'une fonction de dégivrage automatique qui utilise un élément de chauffage électrique. Périodiquement pendant le dégivrage vous pouvez observer la suivant:

• Dessons de I'eau gouttant et coulant causés par le fondant du givre.
• Les grésillements et les craquements des gouttes d'eau tombant sur l'élement chauffant.
• Une faible luminière rougeâtre dans le compartment congélateur venant de l'élément de chauffage électrique.

Ceux sont toutes des caractéristiques "normales" de fonctionnement liés aux produits de réfrigeration incorporent dégivrage automatique. Ils ne représentent pas un début du produit ni une question de sécurité.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de refroidissement sur votre apparéil, ne le débranchez pas de son alimentation électrique, mais appelez immédiatement un agent de dépannage qualifié. Il est possible que la perte de capacité de refroidissement résultat d'une accumulation excessive de givre sur le serpentin de refroidissement d'évaporateur. Dans ce cas, le débranchement électrique de l' apparéil entraînera la fusion d'une quantité excessive de glace, qui pourrait générer de l'eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre domicile. C'est l'utilisateur final qui sera le responsable final de tout dégât des eaux causé par une coupure prematurée de l' apparéil, sans avoir géré correctement l'excédent d'écoulement d'eau.

Problème Cause possible	Remède
L'appareil ne produit pasASFZEZ de froid(Voyez «Réglage de la température» en page 10)	Le contrôle a une consigné trop chaudeLa température du contenu n'est pas encorestabilisée.	Ajustez plus bas la consigné de température.Laissez stabiliser la température 24 heures.
	Utilisation excessive ou ouvertures prolongéesde la porte.	Laissez la température se stabiliser pendant au moins 24 heures.
	Blocage du flux d'air de la grillefrontale.	Le flux d'air ne doit pas être obstruè à la grillefrontale.Consultez les valeurs de dégagementsen page 4.
	Défaut d'étanchéité du joint de porte.	Vérifie l'alignement de porte et/ou changez lejoint de porte.
L'appareil fait trop de froid(Voyez «Réglage de la température» en page 10)	Le contrôle a une consigné trop froide	Ajustez plus haut la consigné detempérature Laissez stabiliser latempérature 24 heures.
	Défaut d'étanchéité du joint de porte.	Vérifie l'alignement de porte et/ou changez lejoint de porte.
Pas d'éclairage à l'intérieur • Défaut de l'ensemble d'écairage à DEL ou ducommutateur d'éclairage.		Contactez un technicien de service qualifié.
L'éclairage ne s'était pas quand la porte est fermée • La porte n'active pas l'interrupteur d'éclairage.		L'appareil n'est pas d'applomb, mettz-ile ndiveau (Voir en page 4, la section sur les pieds régables).
		Commutateur d'éclairage défectueux	Contactez un technicien de service qualifié.
Bruit ou vibration • L'appareil n'est pas d'applomb.		Mettez l'armoire d'applomb, voyagez en page 4 leréglage des pieds de mise à niveau.
	Obstruction de tube affectant le ventilateur.	Contactez un technicien de service qualifié.
L'appareil ne fonctionne pas. • L'appareil est à l'arrêt.		Mettez l'appareil en marche. Voyez pourledémarrage de votre apparéil en page 10.
	Le cordon secteur n'est pas branché.	Branchez la fiche du cordon.
	La prise secteur n'est pas alimentée.	Vérifie l'alimentation électrique de votre maison.

Produit complet

Garantie limite d'un an sur pieces et main-d'oeuvre

AGA MARVEL garantit qu'il fournira toutes les pieces et la main-d'oeuvre nécessaires pour réparer ou replacer, au domicile ou au bureau de l'utilisateur final, tout composant averé défectueux du fait des matériaux ou de la main-d'oeuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d'une année à compter de la date d'achat par l'utilisateur final.

Garantie limitée additionnelle sur les pieces uniquement de la deuxième à la cinquième année

Durant les quatre ans qui suivent l'expiration de la garantie limitée d'un an, AGA MARVEL va fournir des pieces de remplacement pour le système de refroidissement hermetiquement scelle (constitué de : compresseur, condenseur, déhydrateur, accumulator, vanne de contourment, tube de raccordement et evaporateur), s'il s'avéré défectueux du fait des matériaux ou de la main-d'oeuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties precedentes ne couvent pas :

• Les coûts d'expédition des pieces de remplacement ou des pieces défectueuses renvoyées.
  L'education du client ou des instructions sur la façon d'utiliser l'appareil
• Toute perte de contenu due à une panne de produit.
  Le déplacement ou l'installation du produit.

Les garanties qui precedent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.
• Utilisation commerciale, ou autre qu'un usage domestique normal ou un usage dans un petit bureau.
• Une utilisation incorrecte, un mésusage, un abus, un accident ou une alteration, un cablage de raccordement non conforme aux normes électriques, une tension secteur trop élevé ou trop faible, un défaut d'entretien noitoire, ou toute autre utilisation non raisonnable.

Pieces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui precedent ne s'appliquent pas non plus si :

• L'acte de vente d'origine, la date de livreaison, ou le numero de série ne peuvent pas etre vérifiés.
• Les pieces défectueuses ne sont pas renvoyées pour inspection si c'est demandé par AGA MARVEL.
• L'équipment de refroidissement n'est plus en la possession de l'acheteur utilisé final d'origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explices. En aucun cas AGA MARVEL ne sera tenu pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultat d'une inobservation de ces garanties ou d'autres garanties, qu'elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclusion qui précède peu ne pas être applicable à votre cas. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui peuvent varier d'un État à un autre.

Aucune personne, firme ou corporation, n'est autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s'appliquent qu'à des produits utilisés dans un des cinquante des États-Unis d'Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

AGAMARVEL

1260 E. VanDeinse St.

Greenville MI 48838

Phone: [phone]

www.agamarvel.com

AGAMARVEL

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014505-FR Rev A

6/30/16

EN Installation, Operation and Maintenance Instructions
FR Instructions d'installation, d'utilisation et d'entretien
ES Instruetiones de instalacion, operacion y mantenimiento

Outdoor Freezers

Congélateurs

d'extérieur

Congeladors exterior

MO24FA

INDICE

Indices:

Entretien de L'acier Inox 16
