MODE D'EMPLOI CGN 99 HS AKG

Veuillez dire cette notice avant d'utiliser le système!

ISTRUZIONI PER L'USO . p. 32

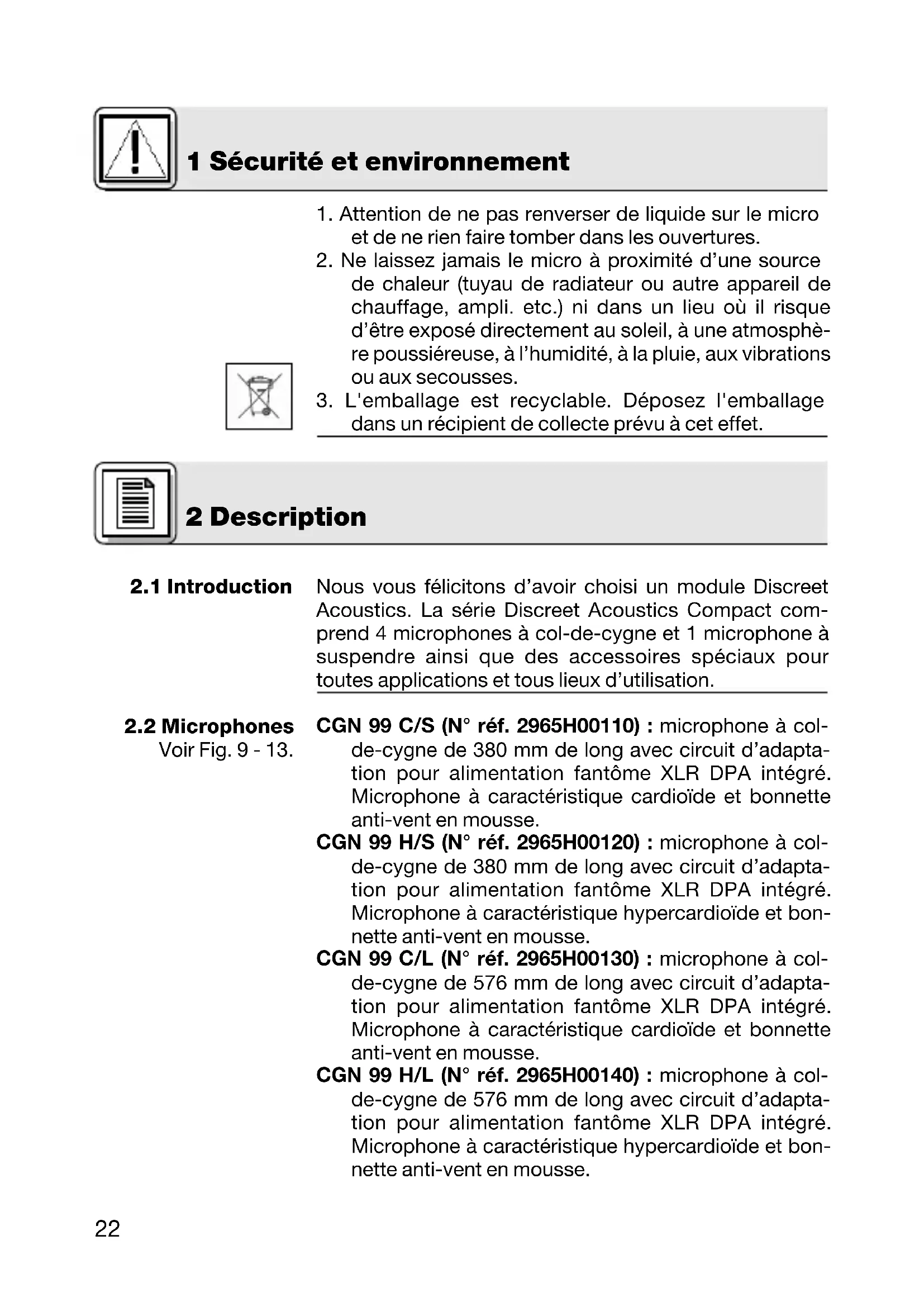

1 Sécurité et environnement

1. Attention de ne pas renverser de liquide sur le micro et de ne rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro à proximé d'une source de chaleur (tuyau de radiateur ou autre apparéil de chauffage, ampli. etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmophère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
3. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

2 Description

2.1 Introduction

Nous vous felicitons d'avoir besoin un module Discreet Acoustics. La série Discreet Acoustics Compact comprend 4 microphones à col-de-cygne et 1 microphone à suspendre ainsi que des accessoires spéciaux pour toutes applications et tous lieux d'utilisation.

2.2 Microphones Voir Fig. 9 - 13.

CGN 99 C/S (N° ref. 2965H00110): microphone à colde-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.

CGN 99 H/S (N° ref. 2965H00120): microphone à colde-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.

CGN 99 C/L (N° ref. 2965H00130): microphone à colde-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.

CGN 99 H/L (N° ref. 2965H00140): microphone à colde-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.

CHM 99 (N° ref. 2965H00150): microphone à suspendre avec pince à ressort et 10 m de cable spécial avec circuit d'adaptation pour alimentation fantôme XLR DPA. Caracteristique cardioïde.

Voir Fig. 14.

Utilisez toujours la bonnette anti-vent fournie (sauf si elle se voit trop). Elle protège le micro de la poussière et de l'humidité et elimine efficacement les pop et bruits dus au souffle.

2.3 Bonnette anti-vent (2965Z2001)

Alimentation à piles B 18 pour tous les microphones Discreet Acoustics Compact

2.4 Accessoires optionnels Voir Fig.9.

Socle de montage PS3 F-Lock pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 10.

Support elastique H 500 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 11.

Support elastique H 600 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 12.

Adaptateur support SA 60 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

Voir Fig. 13.

Supports de table ST 1, ST 45 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)

3 Applications des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite.

Le choix entre un microphone cardioïde ou hypercardioïde dépend donc de la situation pour l'utilisation envisagée.

Voir Tableau 1.

3 Applications des microphones

Tableau 1: Applications des microphones

Microphone	Directivité	Position des haut-parleurs	Distance à la source	Application
CGN 99 C/S	cardioïde	derrière le micro seulement	30 - 60 cm	sonorisation
CGN 99 H/S	hypercardioïde	lateralément ou obli-quement dreeîère le micro	30 - 90 cm	sonorisation
CGN 99 C/L	cardioïde	derrière le micro seulement	30 - 60 cm	sonorisation
CGN 99 H/L	hypercardioïde	lateralément ou obli-quement dreeîère le micro	30 - 90 cm	sonorisation
CHM 99	cardioïde	derrière le micro seulement	1 - 3 m	sonorisation

4 Montage et raccordement

4.1 Introduction

Tous les microphones de la gamme Discreet Acoustics Compact sont des micros electrostatiques nécessitant donc une alimentation (alimentation fantôme). Les microphones sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V). Pour le raccordement à une entrée sans alimentation fantôme se reporter au point 4.4.

4.2 Microphones à col-de-cygne CGN 99 ...

Voir Fig. 9 et 12.

1. Montez le microphone au moyen du socle de montage optionnel PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de table.

Remarque :

Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le microphone dans la table au moyen du support élastique optionnel H 500 ou H 600.

Voir Fig. 10 et 11.

1. Raccordez le microphone à une entree de micropho

4 Montage et raccordement

ne avec alimentation fantôme au moyen d'un cable blinédé.

1. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le microphone est alimenté directement par l'alimentation fantôme.

2. Avant de procéder au montage, étirez le cable doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.

3. Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.
4. Placez le cable sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.
5. Fixez le cable avec du chatterton.

Ne fixez jamais le cable au crochet en faisant un nœud! Le cable finirait par se returner et vous n'arriveriez plus à positionner correctement le micro.

4.3 Microphone à suspendre CHM 99

Important!

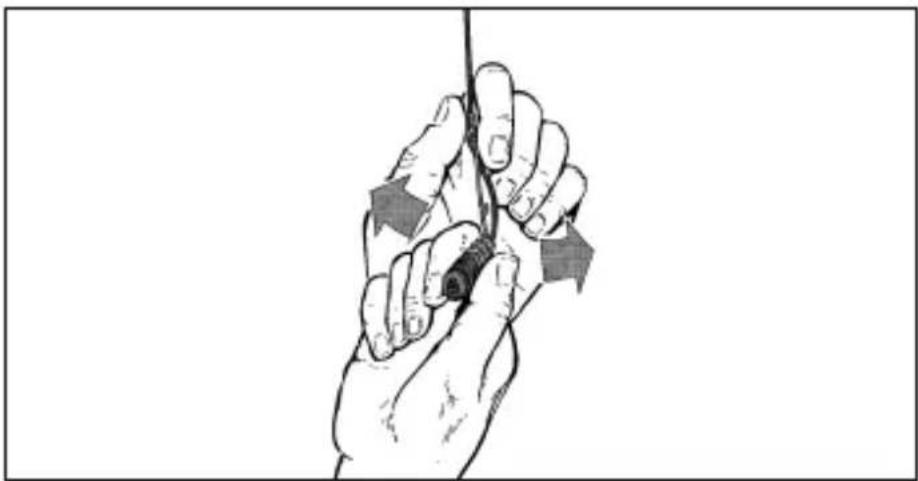

Fig.1: Orientation du microphone

1. Maintenez le cable d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.
2. Le cable du CHM 99 vrille sous l'effet de variations de la température, p.ex. lorsqu'il est exposé à la chaleur de projecteurs.

Voir Fig. 1.

Remarque :

4 Montage et raccordement

• L'angle devrillage dépend d'une part de la tempéra-ture ambiente, d'autre part de la longueur du cable. Plus le cable est court, moins levrillage est important.
• Si vous travailliez avec des projecteurs, allumezzles avant d'orienter le micro.
• Lorsque vous éteindrez les projecteurs, le micro changera d'orientation. Lorsque vous réallumerez les projecteurs il reprendra la position que vous aviez choisis.

4.3.1 Stabilisation du micro

Pour stabiliser le micro :

1. Introduisez une ligne de pêcheur (fil de nylon transpa- rent) de la longueur voulue dans l'eellet de la pince du CHM 99.
2. Fixez le fil à deux murs opposés de manière à aboutir une traction vers le bas juste suffisante pour maintainir le micro latérallement.

4.3.2 Applications

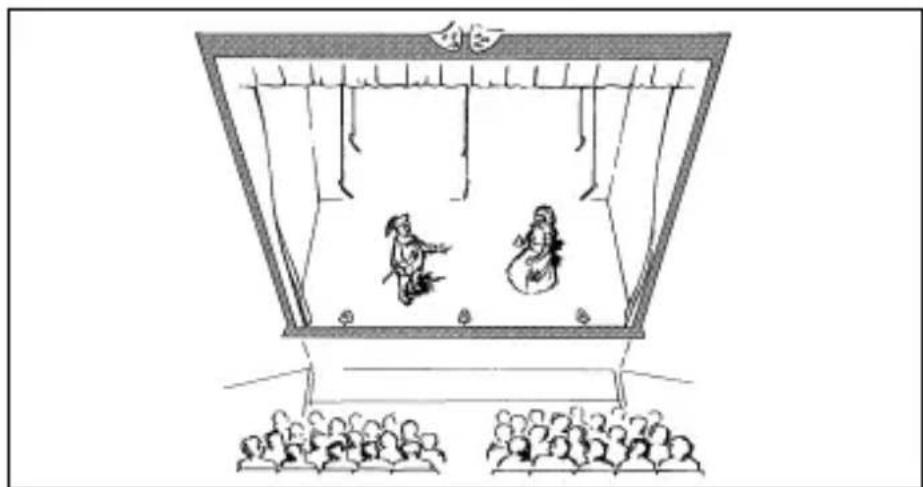

Fig. 2: Sonorisation de théâtre

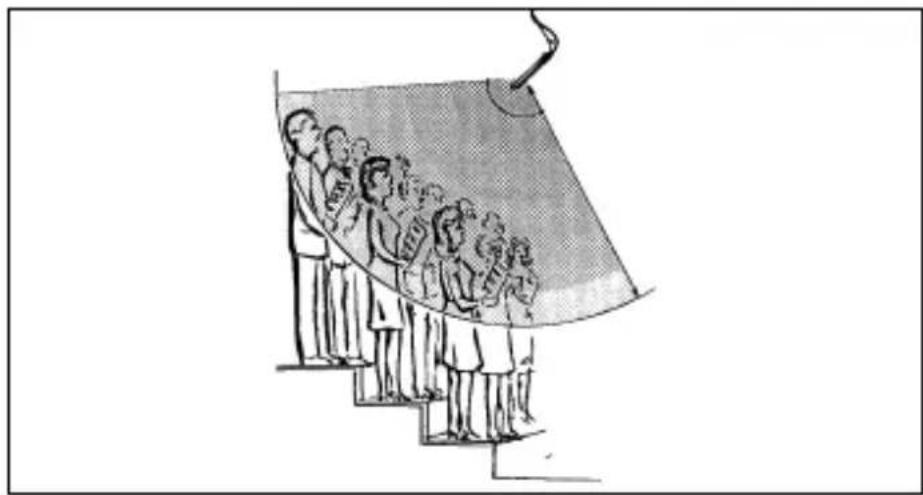

Fig. 3: Enregistrement d'une chorale

4 Montage et raccordement

1. Raccordez le microphone à l'aide d'un cable blindé sur une entrée micro avec alimentation fantôme.
2. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le microphone est alimenté directement par l'alimentation fantôme.

4.3.3 Connexion audio

Si vous table de mixage ne compte pas d'alimentation fantôme, intercalez une alimentation fantôme entre l'entrée de micro et l'adaptateur DPA. Nous recommendons les modules d'alimentation AKG optionnels B 18.

Il est également possible de faire installer par un technicien qualifié une alimentation fantôme selon IEC 61938 dans des entrées micro symétriques et asymétriques. Cette norme demande sur les fils b.f. une tension positive de 12, 24 ou 48 volts, rapportée au blindage.

4.4 Alimentation pour entrées sans alimentation fantôme

4.4.1 Entrées symétriques

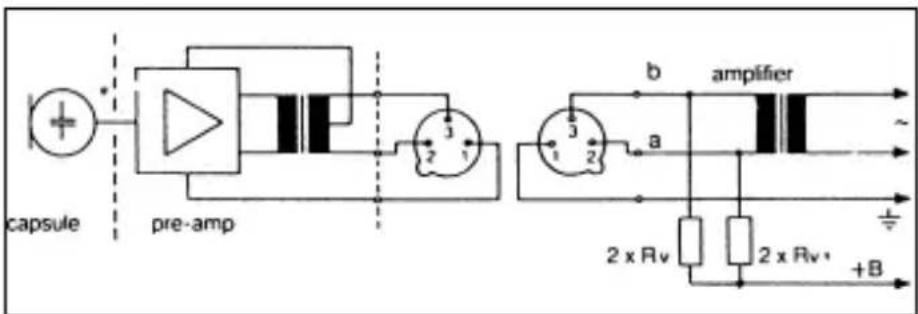

Fig.4: Schema pour un transformateur d'entrée avec prise mediane (circuit flottant)

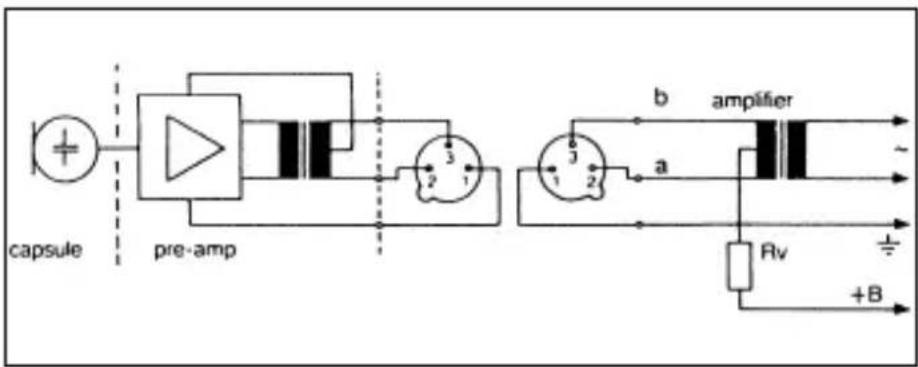

Fig. 5: Schéma pour un transformateur d'entrée sans prise Médiane (circuit flottant)

4 Montage et raccordement

4.4.2 Entrées asymétriques

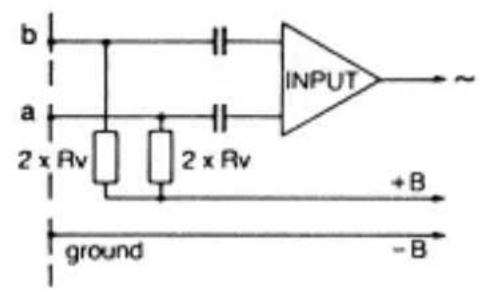

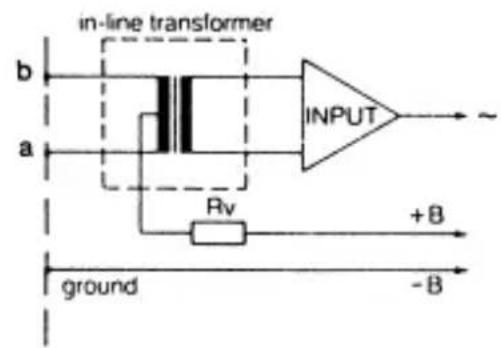

Fig. 6: Etage d'entrée asymétrique

Si les entrées de la table de mixage sont mises à la terre ou qu'on ne dispose pas de transformateurs d'entrée, il est nécessaire d'insérer des condensateurs ou des transformateurs supplémentaires dans les lignes audio pour protégger l'étage d'entrée d'eventuels courants de fuite.

Vcc Rv 2 x Rv*

Tableau 2: Valeurs	12 V ±2 V 330 Ω 680 Ω
standard pour Rv	24 V ±4 V 680 Ω 1,200 Ω
(ou 2 x Rv)	48 V ±4 V 3,300 Ω 6,800 Ω

• Pour respecter la symétrie, l'écart detolérance des résistances 2 x Rv ne devra pas dépasser 0,5%.

L'adaptateur fantôme DPA possède un atténuateur de grave neutralisant les parasites à basse fréquence.

4.5 Attenuation du grave

1. Desserrez la vis de fixation du microphone ou de l'adaptateur d'alimentation fantôme DPA.
2. Extrayez avec PRECAUTIONS la carte du boitier.

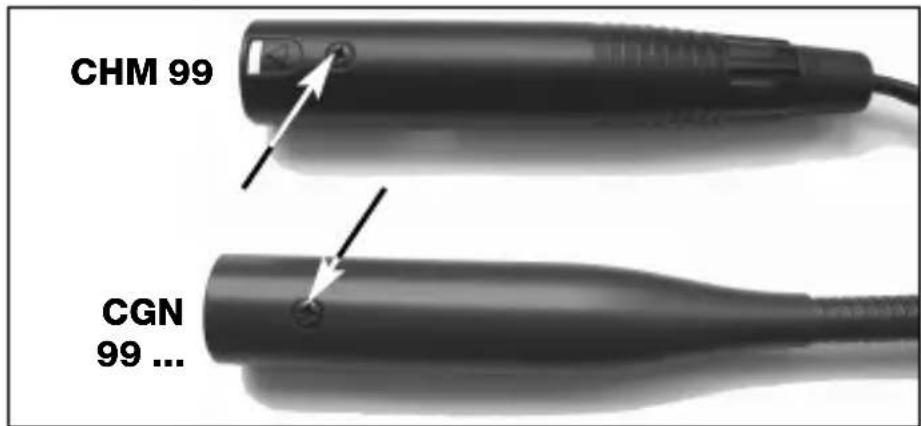

Fig. 7: Vis de fixation

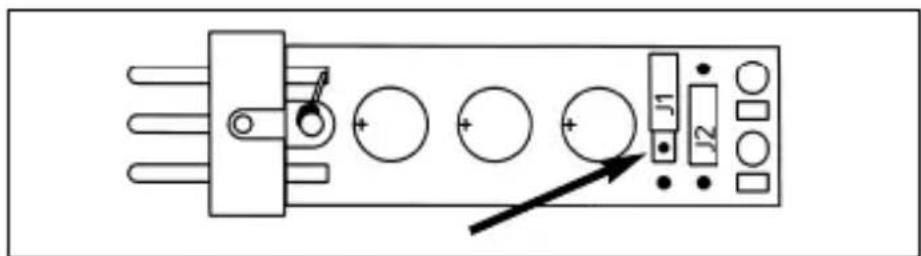

1. Pour activer l'attenuateur de grave mettez le pontage J1 sur le pair de contacts central sur la carte.

Voir Fig. 7.

Fig. 8: Carte DPA

Voir Fig. 8.

5 Caractéristiques techniques

Microphone CGN 99 C/S	CGN 99 H/S	99 H/L CHM 99
	CGN 99 C/L CGN
Fonctionnement microphone	électrostatique à charge permanente
Directivité cardioïde hypercardioïde cardioïde
Réponse en fréquence 70-1	8.000 Hz 50-19.00Hz 70-18.000 Hz
Sensibilité 18 mV/Pa 12 mV	V/Pa 18 mV/Pa	-35 dBV*	-38 dBV*
Pression sonore maxi.(facteur de distorsion de 1%)	125 dB	125 dB	125 dB
Niveau de bruit équivalent	<21 dB-A	<21 dB-A	<21 dB-A
Rapport signal/bruit(pondération A)	>73 dB	>73 dB	>73 dB
Impédance électrique	<600 Ω	<600 Ω	<600 Ω
Impédance de chargerecommmandée	>2000 Ω	>2000 Ω	>2000 Ω
Alimentation	9-52 V alimentation fantôme selon IEC 61938(adaptateur DPA intégré)
Consommation	<3 mA	<3 mA	<3 mA
Connecteur	XLR-3	XLR-3	XLR-3
Finition	noir mat	noir mat	noir mat
Dimensions(diam. capsule x longueur)	13,5 x 380 mm13,5 x 580 mm	13,5 x 380 mm13,5 x 580 mm	13,5 x 55 mm
Poids net/d'expédition 160	480 g160g170/500 g 170/500 g	480 g20/480g	g
N° ref.	2965H001102965H00130	2965H001202965H00140	2965H00150

• rapp. à 1 V/Pa

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

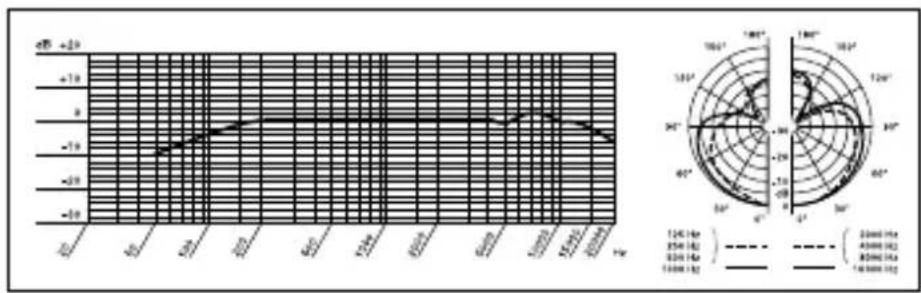

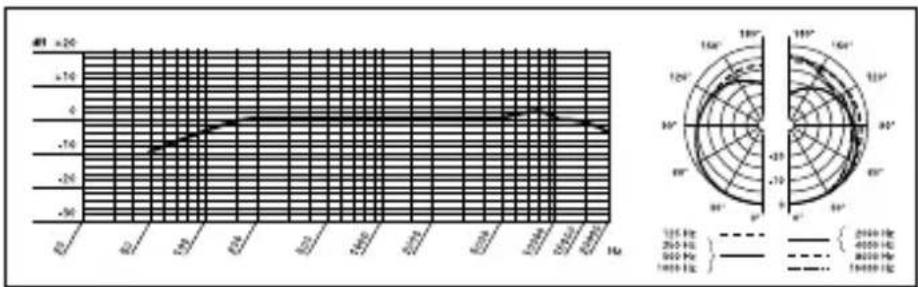

Réponse en fréquence & diagramme polaire CGN 99 C/S

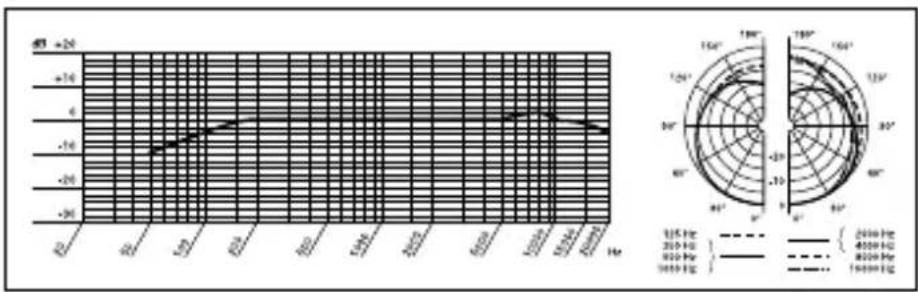

Réponse en fréquence & diagramme polaire CGN 99 H/S

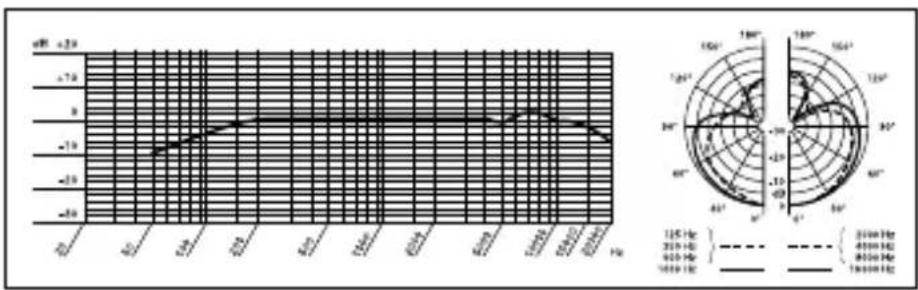

Réponse en fréquence & diagramme polaire CGN 99 C/L

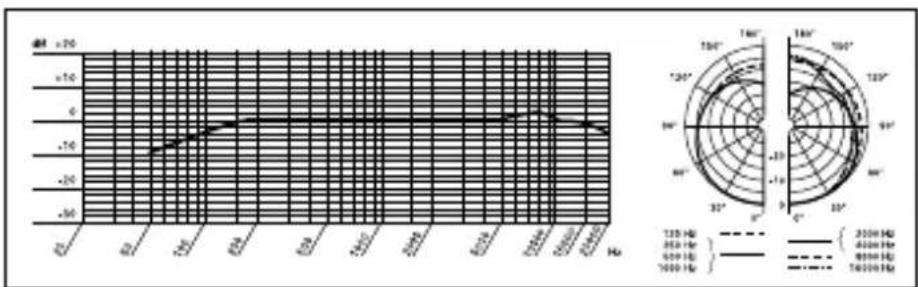

Réponse en fréquence & diagramme polaire CGN 99 H/L

Réponse en fréquence & diagramme polaire CHM 99
