Produkttyp	Elektrostatisches Kondensatormikrofon, Serie Discreet Acoustics Compact
Modell	AKG CGN 99 H/S (Hyperniere, kurzer Schwanenhals)
Richtcharakteristik	Hyperniere
Frequenzgang	50 – 19 000 Hz
Empfindlichkeit	12 mV/Pa (-38 dBV/Pa)
Maximaler Schalldruck (1% Klirrfaktor)	125 dB
Äquivalenter Rauschpegel	<21 dB-A
Signal-Rausch-Abstand (A-bewertet)	>73 dB
Elektrische Impedanz	<600 Ω
Empfohlene Lastimpedanz	>2000 Ω
Stromversorgung	Phantomspeisung 9 – 52 V nach IEC 61938 (integrierter DPA-Adapter)
Stromverbrauch	<3 mA
Anschluss	XLR-3
Abmessungen (Durchmesser Kapsel x Länge)	13,5 x 380 mm
Nettogewicht	160 g
Versandgewicht	480 g
Ausführung	Matt schwarz
Mitgeliefertes Zubehör	Schaumstoff-Windschutz
Pflege und Reinigung	Verwenden Sie den Windschutz zum Schutz vor Staub und Feuchtigkeit. Reinigen Sie mit einem trockenen, weichen Tuch. Vermeiden Sie Flüssigkeiten.
Sicherheit	Nicht Hitze, direkter Sonneneinstrahlung, Staub, Feuchtigkeit, Regen, Vibrationen oder Stößen aussetzen.
Ersatzteile und Reparierbarkeit	Optionale Zubehörteile erhältlich: PS3 F-Lock Standfuß, elastische Aufhängungen H500/H600, SA60-Adapter, Tischstative ST1/ST45. Für Reparaturen wenden Sie sich an einen qualifizierten Techniker.
Empfohlene Anwendungen	Beschallung, Abstand 30 – 90 cm, Lautsprecher seitlich oder schräg hinter dem Mikrofon.

Häufig gestellte Fragen - CGN 99 HS AKG

Welche Art von Stromversorgung benötigt dieses Mikrofon?

Das Mikrofon benötigt eine Phantomspeisung von 9 bis 52 V nach Norm IEC 61938. Es ist mit Mikrofoneingängen kompatibel, die diese Funktion bieten.

Wie schließe ich das Mikrofon an ein Mischpult ohne Phantomspeisung an?

Sie müssen eine externe Phantomspeisung wie das AKG B18-Modul verwenden oder durch eine Fachkraft eine konforme Phantomspeisung installieren lassen.

Was ist der Unterschied zwischen den Nieren- und Hypernieren-Varianten?

Die Nieren-Version nimmt hauptsächlich Schall von vorne auf, während die Hypernieren-Version einen engeren Winkel, aber eine bessere seitliche Unterdrückung bietet. Die Hyperniere ermöglicht einen größeren Abstand zur Quelle (30-90 cm gegenüber 30-60 cm).

In welchem Abstand zum Mund sollte das Mikrofon platziert werden?

Für das Modell CGN 99 H/S beträgt der empfohlene Abstand 30 bis 90 cm für eine optimale Beschallung.

Wie montiere ich das Mikrofon auf einem Tisch?

Verwenden Sie die Montagebasis PS3 F-Lock (optional) oder den SA60-Adapter für Tischstative. Für eine bessere Vibrationsisolierung können Sie die elastische Aufhängung H500 oder H600 verwenden.

Ist der Windschutz erforderlich?

Es wird dringend empfohlen, immer den mitgelieferten Windschutz zu verwenden. Er schützt das Mikrofon vor Staub und Feuchtigkeit und reduziert Atem- und Popgeräusche.

Wie aktiviere ich die Bassabsenkung?

Lockern Sie die Befestigungsschraube, entfernen Sie vorsichtig die Platine und setzen Sie die J1-Brücke auf das mittlere Kontaktpaar, um die Bassabsenkung zu aktivieren.

Was tun, wenn das Mikrofon nicht funktioniert?

Überprüfen Sie, ob die Phantomspeisung aktiviert ist, das Kabel in gutem Zustand und die XLR-Verbindung korrekt ist. Stellen Sie auch sicher, dass der Windschutz nicht verstopft ist.

Wie reinige ich das Mikrofon?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Außenseite. Vermeiden Sie Flüssigkeiten. Der Windschutz kann mit lauwarmem Wasser und mildem Reinigungsmittel gewaschen und anschließend an der Luft getrocknet werden.

Kann das Mikrofon im Freien verwendet werden?

Ja, aber es muss vor Witterungseinflüssen (Regen, Feuchtigkeit, übermäßigem Staub) geschützt werden. Verwenden Sie immer den Windschutz und vermeiden Sie direkte Sonneneinstrahlung oder Hitze.

BEDIENUNGSANLEITUNG CGN 99 HS AKG

BEDIENUNGSHINWEISE S.2

Bitte vor Inbetriebnahme des Gerätes lessen!

USER INSTRUCTIONS p. 12

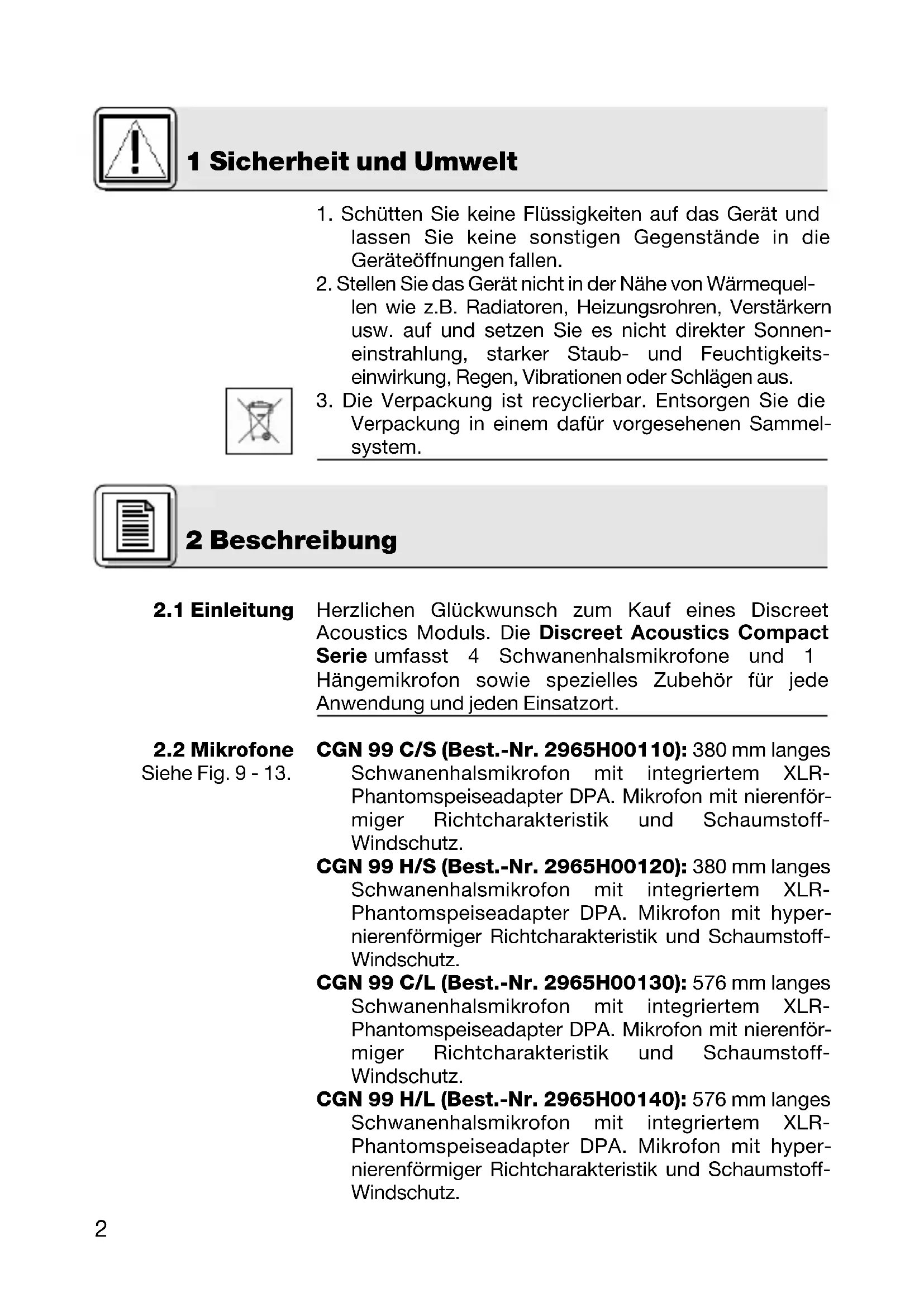

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.
2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern usw. auf und setzen Sie es nicht direkter Sonnen einstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
3. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem darauf vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Herzlichen Glückwunsch zum Kauf eines Discreet Acoustics Moduls. Die Discreet Acoustics Compact Serie umfasst 4 Schwanenhalsmikrofone und 1 Hangemikrofon sowie spezielles Zubehör für jeder Anwendung und jeder Einsatzort.

2.2 Mikrofone Siehe Fig. 9 - 13.

CGN 99 C/S (Best.-Nr. 2965H00110): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit nierenförmiger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 H/S (Best.-Nr. 2965H00120): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit hypernierenforniger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 C/L (Best.-Nr. 2965H00130): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit nierenfomiger Richtcharakteristik und Schaumstoff-Windschutz.

CGN 99 H/L (Best.-Nr. 2965H00140): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR-Phantomspeiseadapter DPA. Mikrofon mit hypernierenforniger Richtcharakteristik und Schaumstoff-Windschutz.

CHM 99 (Best.-Nr. 2965H00150): Hangemikrofon mit Federklemme und 10 m langem Spezialkabel mit XLR-Phantomspeiseadapter DPA. Nierenförmige Richtcharakteristik.

Siehe Fig. 14.

Verwenden Sie immer den mitgelieferten Windschutz (außer der Windschutz wurde optisch storen). Er schützt das Mikrofon vor Staub und Feuchtigkeit und unterrückt Pop- und Windgeräusaiche weltgehend.

2.3 Windschutz (2965Z2001)

Batteriespeisegerat B 18 für alle Discreet Acoustics Compact Mikrofone

2.4 Empfohlenes Zubehor

Montagesockel PS3 F-Lock für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 9.

Elastische Halterung H 500 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 10.

Elastische Halterung H 600 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 11.

Stativanschluss SA 60 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 12.

Tischstative ST 1, ST 45 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99)

Siehe Fig. 13.

3 Mikrofonanwendungen

Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzunehmende Fläche beeinflusst. Je kleiner der Aufnahmewinkel (Hyperniere),esto größter die maximale Distan zwischen Sprecher und Mikrofon,esto kleiner aber die abzunehmende Fläche.

Ob Sie ein Nieren- oder Hypernierenmikrofon eingt dar. hängt daher von der jeweiligen Anwendungssituation ab.

Siehe Tabelle 1.

3 Mikrofonanwendungen

Tabelle 1: Mikrofonanwendungen

Mikrofon	Richt-CHARakteristik	Lautsprecher-position	Besprechungs-abstand	Anwendung
CGN 99 C/S	Niere	nur hinter dem Mikrofon	30 - 60 cm	Beschaltung
CGN 99 H/S	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	Beschaltung
CGN 99 C/L	Niere	nur hinter dem Mikrofon	30 - 60 cm	Beschaltung
CGN 99 H/L	Hyperniere	seitlich bis schräg hinter dem Mikrofon	30 - 90 cm	Beschaltung
CHM 99	Niere	nur hinter dem Mikrofon	1 - 3 m	Beschaltung

4 Montage und Anschluss

4.1 Einleitung

Alle Mikrofone der Discreet Acoustics Compact Serie sind Kondensatormikrofone und benötigen davon eine Stromversorgung (Phantomspeisung). Die Mikrofone sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt. Anschluss an Eingänge ohne Phantomspeisung siehe Kapitel 4.4.

4.2 Schwanenhalsmikrofone CGN 99 ...

Siehe Fig. 9 und 12.

1. Montieren Sie das Mikrofon mittels des optionalen Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

Hinweis:

Siehe Fig. 10 und 11.

Zur betteren Körperschallunterrückung konnen Sie das Mikrofon auch mittels der optionalen elastischen Lagerung H 500 oder H 600 in die Tischplatte einbauen.

1. SchlieBen Sie das Mikrofon mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.

2. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhalten seine Versorgungsspannung direkt aus der Phantomspeisung.

3. Streifen Sie vor der Montage das Kabel leicht mit der Hand aus. Achten Sie daraufuf, das Kabel[weder zu knicken noch zu verdrehen.

4. Bringen Sie an der Decke einen geeigneten Haken an, bzw. spannen Sie eine Leine quer durch den Raum.
5. Legen Sie das Kabel so über den Haken, bzw. die Leine, dass das Mikrofon in der gewünschten Höhe hängt.
6. Fixieren Sie das Kabel mit Isolierband.

Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken! Dadurch wurde sich das Kabel mit der Zeit verdrehen und das Mikrofon waren in der Folge nicht mehr positionierbar.

4.3 Hangemikrofon CHM 99

Wichtig!

Fig. 1: Ausrichten des Mikrofons

1. Halten Sie das Kabel mit einer Hand fest und drehen Sie das Mikrofon vorsichtig in die gewünschte Position.

Das Kabel des CHM 99 verdreht sich bei Temperaturschwankungen, z.B. durch die Wärme von Scheinwerfern.
- Der Verdrehungswinkel hangt sowohl von der

Siehe Fig. 1.

Hinweis:

Umgebungstemperatur als auch von der Länge des Kabels ab. Je kürzer das Kabel, umso geringer die Verdrehung.

• Wenn Sie mit Scheinwerfern arbeiten, schalten Sie diese ein, bevor Sie das Mikrofon ausrichten.
• Nach dem Ausschalten der Scheinwerfer wird sich das Mikrofon verdrehen. Wenn Sie die Scheinwerfer wieder einschalten, dreht sich das Mikrofon in die selbst Position zurück, die Sie vorher eingestellt haben.

4.3.1 Mikrofon stabilisieren

Um die Mikrofonposition zu stabilisieren,

1. Fädeln Sie eine Angelschnur (durchsichtige Nylonleine) entsprechender Länge durch die Öse an der Federklemme des CHM 99.
2. Befestigen Sie die Angelschnur so an zwei gegenüberliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausübt, um das Mikrofon seitlich zu fixieren.

4.3.2 Anwendungs-hinweise

Fig.2: Theater-beschallung

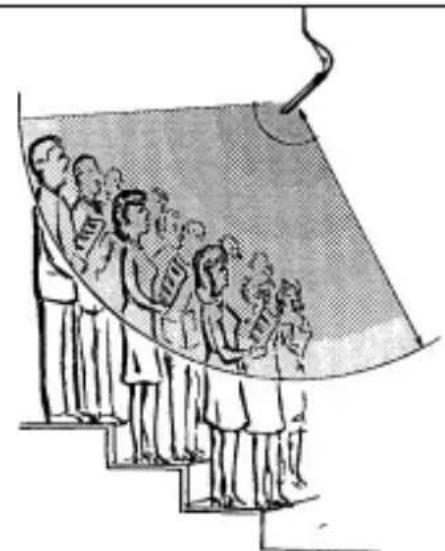

Fig. 3:Chorabnahme

1. Schlieben Sie das Mikrofon mittels eines geschirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.
2. Wenn die Phantomspeisung Ihres Mischpults schaltbar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhält seine Versorgungsspannung direkt aus der Phantomspeisung.

Wenn Ihr Mischpult keine Phantomspeisung besitz, schalten Sie ein Phantomspeisegerät zwischen Mikrofoneingang und Phantomspeiseadapter DPA. Wirempfehlen das optionale AKG-Speisegerät B 18.

Es ist aber auch möglich, symmetrische und asymmetrische Mikrofoneingänge mit Phantomspeisung nach IEC 61938 durch einen qualifizierten Techniker nachrusten zu halten. Diese Norm schreiben eine positive Spannung von 12, 24 oder 48 Volt an den NF-Leitungen gegenüber die Kabelabschirmung vor.

4.3.3 Audio-Anschluss

4.4 Stromversorgung bei Eingangen ohne Phantomspeisung

4 Montage und Anschluss

4.4.1 Symmetrische Eingänge

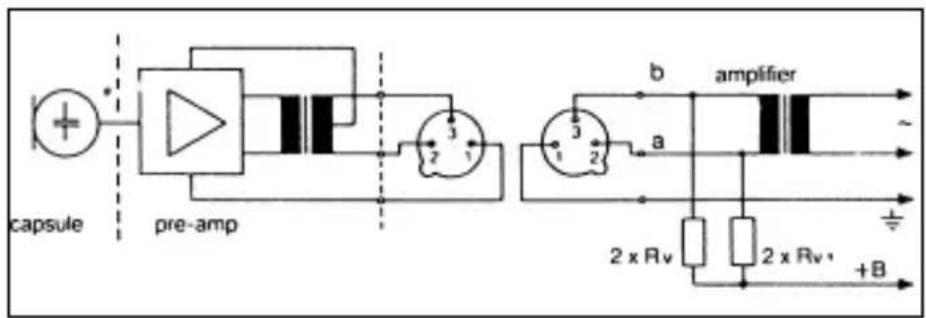

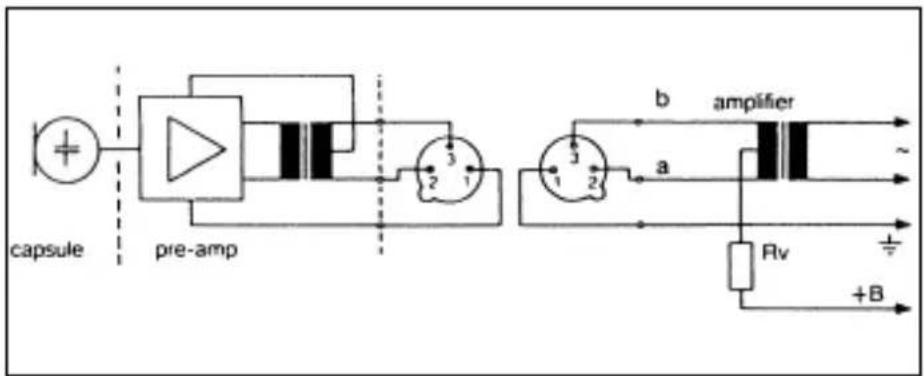

Fig. 4: Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei)

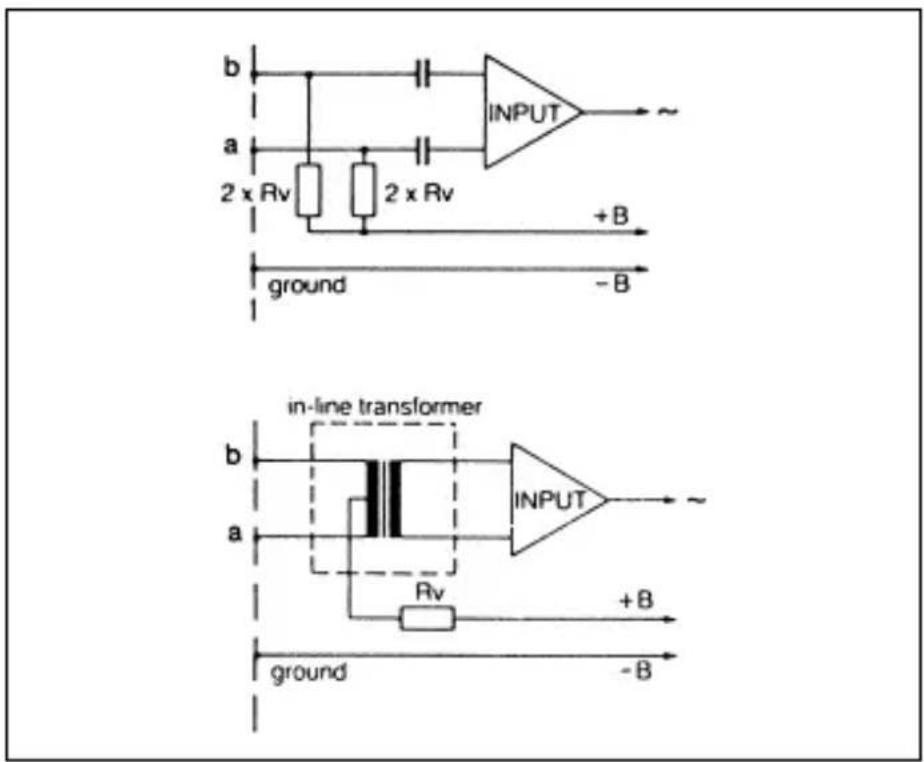

Fig. 5: Schaltung mit Eingangssübertrager ohne Mittenanzapfung (erdfrei)

4.4.2 Asymmetrische Eingänge
Fig. 6: Asymmetrische Eingangsstufe

Sind die Mischpulteingänge geerdet oder keine Eingangssübertrager vorhanden, müssen Sie entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitungen eingufen, um eine Beeinträchtigung der Eingangsstufe durch Leckströme zu verhindern.

U=Rv2xRv*

12V±2V 330Ω680Ω
24V±2V 680Ω 1200Ω
48V±4V3300Ω6800Ω

Tabelle 2: Normwerte für Rv (bzw. 2xRv)

• Die Widerstände 2xRv dürfen aus Gründen der Symmetrie max. 0,5% Toleranz aufweisen.

Der Phantomspeiseadapter DPA ist mit einer Bassabschwächung zur Unterrückung tieffrequenter Störgeräuche ausgestattet.

4.5 Bass-abschwächung

1. Losen Sie die Befestigungsschraube am Mikrofon bzw. Phantomspeiseadapter DPA.
2. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse heraus.

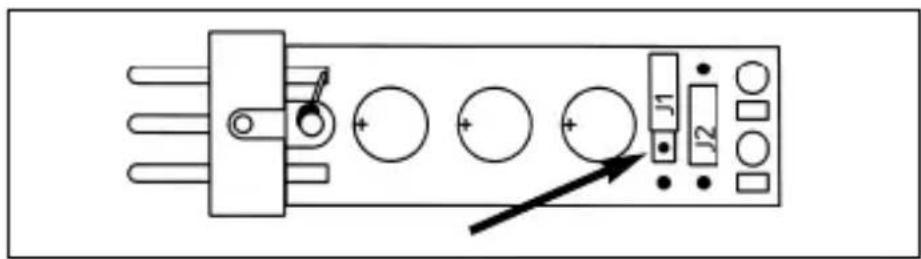

Fig. 8: Print DPA

1. Zum Aktivieren der Bassabschwächung stecken Sie die Drahtbrücke J1 in das mittlere Kontaktpaar am Print ein.

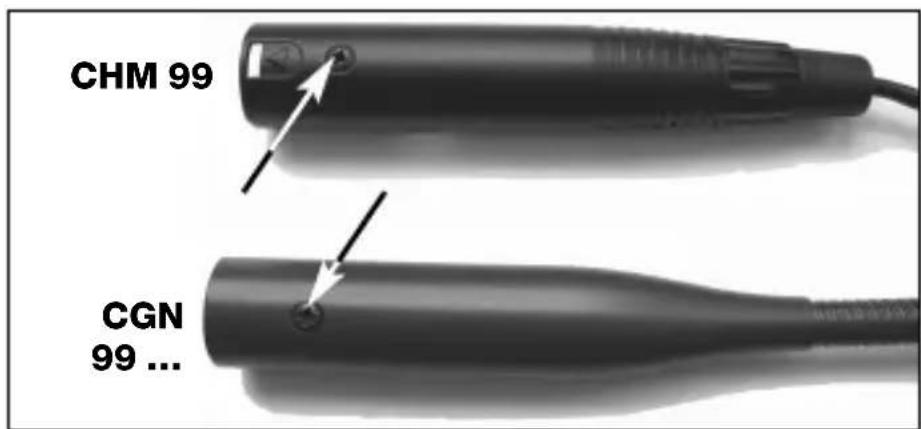

Fig. 7: Befestigungsschraube

Siehe Fig. 7.

Siehe Fig. 8.

5 Technische Daten

Mikrofon CGN 99 C/S CGN 99 H/S CGN 99 C/L CGN 99 H/L CHM 99
Arbeitsweise Kondensatormikrofon mit Permanentladung
Richtcharakteristik Niere Hyperniere Niere
Übertragungsbereich 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz
Empfindlichkeit 18 mV/Pa 12 mV/Pa 18 mV/Pa △ -35 dBV* △ -38 dBV*
Grenzschalldruckpegel (k = 1%)	125 dB	125 dB	125 dB
Äquivalent-schalldruckpegel	<21 dB-A	<21 dB-A	<21 dB-A
Signal/Rauschabstand (A-bew.)	>73 dB	>73 dB	>73 dB
Elektrische Impedanz	<600 Ω	<600 Ω	<600 Ω
Empfohlene Lastimpedanz	>2000 Ω	>2000 Ω	>2000 Ω
Stromversorgung	9-52 V Phantomspeisung nach IEC 61938 (Adapter DPA integriert)
Stromaufnahme	<3 mA	<3 mA	<3 mA
Anschlussstecker	XLR-3	XLR-3	XLR-3
Oberfläche	schwarz matt	schwarz matt	schwarz matt
Abmessungen (Kapseldurchmesser x l)	13,5 x 380 mm	13,5 x 380 mm
	13,5 x 580 mm	13,5 x 580 mm	13,5 x 55 mm
Netto-/Bruttogewicht 160/4	80 g 160/4 170/500 g	480 g 170/500 g	20/480 g
Bestellnummer	2965H00110 2965H00130	2965H00120 2965H00140	2965H00150

• bezogen auf 1 V/Pa

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

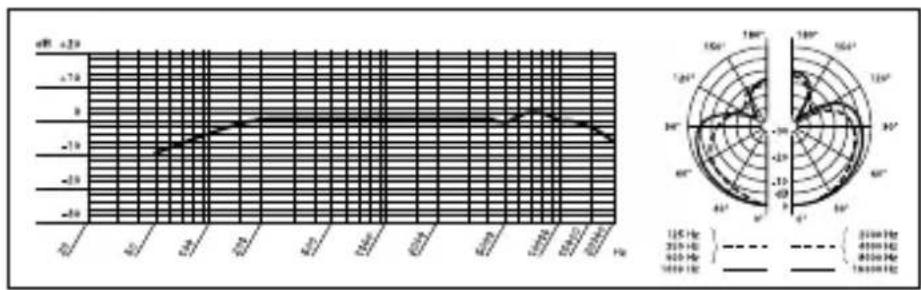

Frequenzgang & Polardiagramm CGN 99 C/S

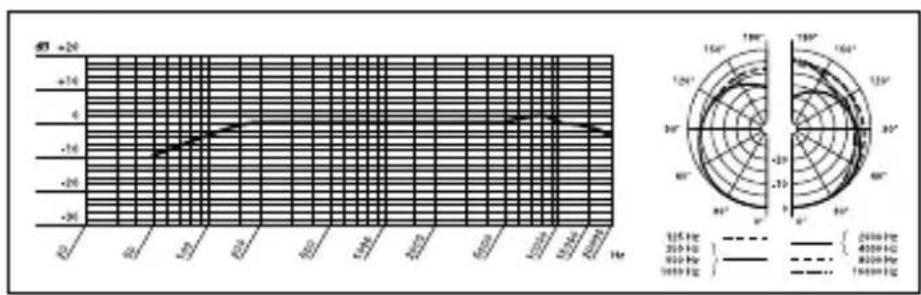

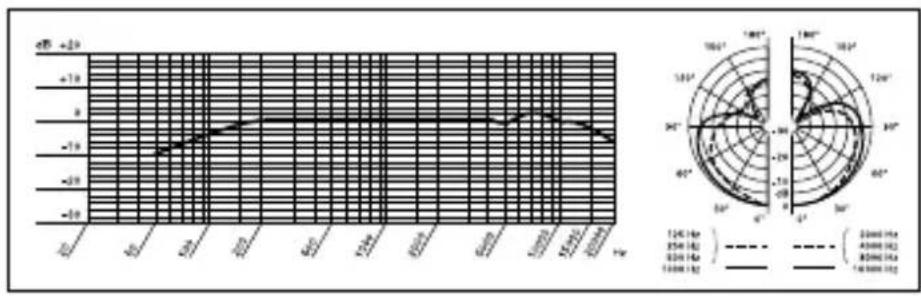

Frequenzgang & Polardiagramm CGN 99 H/S

Frequenzgang & Polardiagramm CGN 99 C/L

Frequenzgang & Polardiagramm CGN 99 H/L

Frequenzgang & Polardiagramm CHM 99
