X1 A - Microphone SE Electronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à condensateur
Marque	SE Electronics
Modèle	X1 A
Directivité	Cardioïde
Réponse en fréquence	20 Hz – 20 kHz
Sensibilité	20 mV/Pa (-34 dBV)
SPL max (0.5% THD)	130 / 150 dB SPL (atténuation 0/20 dB)
Bruit équivalent	16 dB(A)
Plage dynamique	114 / 134 dB (atténuation 0/20 dB)
Rapport signal/bruit	78 dB(A)
Filtre coupe-bas	100 Hz, 6 dB/octave, commutable
Atténuation	-20 dB, commutable
Alimentation	Alimentation fantôme 48 V (IEC 61938)
Impédance de sortie	< 50 Ω
Impédance de charge recommandée	> 1 kΩ
Consommation	4.0 mA
Connecteur	XLR 3 points mâle
Dimensions (diamètre × longueur)	58 mm × 169 mm
Poids	390 g
Contenu de la boîte	Microphone X1 A, pince micro, adaptateur de pas de vis
Nettoyage	Chiffon doux et sec après utilisation
Garantie	3 ans après enregistrement en ligne
Utilisation	Studio, voix, instruments acoustiques, batterie, guitare électrique, cuivres

FOIRE AUX QUESTIONS - X1 A SE Electronics

Quelle alimentation est nécessaire pour le micro X1 A ?

Le micro nécessite une alimentation fantôme 48 V conforme à la norme IEC 61938.

Comment utiliser le commutateur d'atténuation ?

Le commutateur d'atténuation réduit le signal de 20 dB pour éviter la distorsion sur les sources puissantes (batterie, guitare électrique). Il se trouve sur la face avant gauche.

À quoi sert le filtre coupe-bas ?

Le filtre coupe-bas (100 Hz, 6 dB/octave) élimine les bruits de vent, plosives et vibrations, et réduit l'effet de proximité lors des prises rapprochées.

Quel type de câble utiliser ?

Utilisez un câble symétrique avec connecteurs XLR de qualité studio, conforme à la norme IEC 268-12.

Comment nettoyer le microphone ?

Après chaque utilisation, nettoyez-le avec un chiffon doux et sec et rangez-le dans une boîte ou une pochette.

Quelle est la directivité du X1 A ?

Le micro a une directivité cardioïde, idéale pour capter le son principal tout en atténuant les bruits latéraux et arrière.

Puis-je l'utiliser sur scène ?

Oui, sa construction robuste en métal le rend adapté aux environnements de scène exigeants.

Que faire si un accessoire manque dans la boîte ?

Contactez votre revendeur sE Electronics pour obtenir les pièces manquantes.

Comment enregistrer la garantie ?

Enregistrez votre équipement sur le site http://www.seelectronics.com/registration pour bénéficier d'une garantie de 3 ans.

Quels types de sources peut-on enregistrer avec le X1 A ?

Il convient pour la voix, les instruments acoustiques, la batterie, les cabinets de guitare électrique, les cuivres, et plus encore.

MODE D'EMPLOI X1 A SE Electronics

Nous voudrions vous remercier personnellement pour avoir choisi ce microphone SE! Ce manuel contient des informations importantes pourmettre en place et utiliser votre nouveau matériel. Merci de prendre quelques minutes pour dire attentivement ces instructions. Nous espérons que vous approucemerez travailler avec ce microphone autant que nous avons eu plaisir à le concevoir et le créé pour vous.

Très sincèrement,

L'équipe sE

Brève description

Le X1 A est un microphone à condensateur de haute qualité prévu pour un large champ d'application en studio, de la prise de voix à la batterie en passant par les instruments acoustiques et plus encore. Dû à sa conception personalisée et sa capsule soigneusement selectionnée, il-delivre une qualité de son pur, et une réponse en fréquence équilibrée.

L'électronique et l'attenuateur commutable assurent une grande dynamique, avec une capacité à supporter les niveaux de pression acoustique elevés (SPL) et des composants très peu bruyant. Le filtré coupe bas commutable elimine le « rumble » ou les bruits de pas, et peut aussi compenser l'excess de basses fréquences causées par l'effet de proximité. Cela permet au X1 A une prise de son rapprochéée pour beaucoup d'instrument, y compris les cabinets de guitare électrique, les cuivres, ou les batteries.

La fiabilité pour l'utilisation sur scene dans les environnements difficiles est assurée par le design entiement en métal, la construction robuste, et les standards de haute qualités de fabrication.

Contenu de la boite

Votre emballage devrait contener les éléments suivant. S'il en manquait, merci de contacter votre revendeur sE Electronics, pour qu'il puisse vous aiguiller.

• Le microphone X1 A
• Une pince microphone
• Un adaptateur de pas de vis pour pied de micro

Contrôles

Le X1 A possede un commutateur d'attenuation et un commutateur pour le filtrre coupe bas.

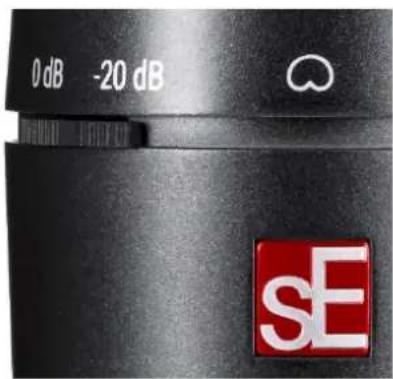

Commutateur d'atténuation

Le commutateur d'atténuation se trouve sur la face avant à gauche du microphone. Quand il est actionné, le signal entrant est réduit de 20 dB pour capturer le son d'instrument puissant et/ou la prise de son rapproché sans distorsion. Utiliser ce commutateur aide aussi à prévenir la surcharge des circuits d'entrée des interfaces audio numérique, table de mixage, et des préamplificateurs de microphone.

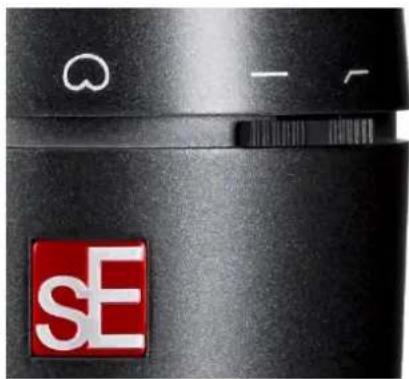

Commutateur fille toupe bas

Le commutateur du filtré coupe bas se trouve sur la face avant à droite du microphone. Bruit de vent, plosives, bruit de pas, ou « rumble » peuvent affecter le signal enregistré, activer ce filtré coupe bas réduit de tels bruits indésirables et évite la distorsion. De plus, le filtré coupe bas minimise l'effet de proximité quand vous enregistrrez une source à une très faible distance.

Alimentation

Afin d'assurer un bon fonctionnement, le microphone nécessite une source d'alimentation fantôme fournissant 48 Volts conformément à la norme IEC 61938.

Risque de dommages

Ne pas connecter le microphone à une alimentation autre qu'une source d'alimentation fantôme (entree avec alimentation fantôme ou alimentation fantôme externe au standard IEC) avec une masse flottante, en utilisant un cable symétrique avec des connecteurs de qualité studio conforme à la norme IEC 268-12 seulement. Ceci est la seule façon d'assurer un fonctionnement sur et friable.

Sécurité et maintenance

Risque de dommages

Assurez-vous que le matériel auquel votre microphone sera connecté satisfait aux règes de sécurité en vigueur dans votre pays et est équipé d'une prise de terre.

Nettoyage du microphone

Après chaque utilisation, nettoyez le microphone avec un chiffon doux et sec et le stocker dans un boite solide ou une poche à fermeture éclair.

Caracteristiques techniques

Capsule	2/3" capsule electret
Polarité	Cardioïde
Gamage de fréquences	20 – 20.000 Hz
Sensibilité	20 mV/Pa -34 dBV
Max. SPL (0.5% THD)	130 / 150 dB SPL (0/20 dB)
Niveau de bruit équivalent	16 dB(A)
Plage dynamique	114 / 134 dB (0/20 dB)
Rapport Signal/Bruit	78 dB(A)
Filtre passe bas	100 Hz, 6 dB/Oct, commutable
Commutateur d'atténuation	20 dB, commutable
Alimentation	48 Volts conforme à IEC 61938
Impédance électrique	<50 Ohms
Impédance de charge recommodée	>1k Ohms
Consomation électrique	4.0 mA
Connecteur	Connecteur XLR môle 3 points
Dimensions	Diamètre: 58 mm (2.28 in.) Longueur: 169 mm (6.65 in.)
Poids	390 g (13.8 oz.)

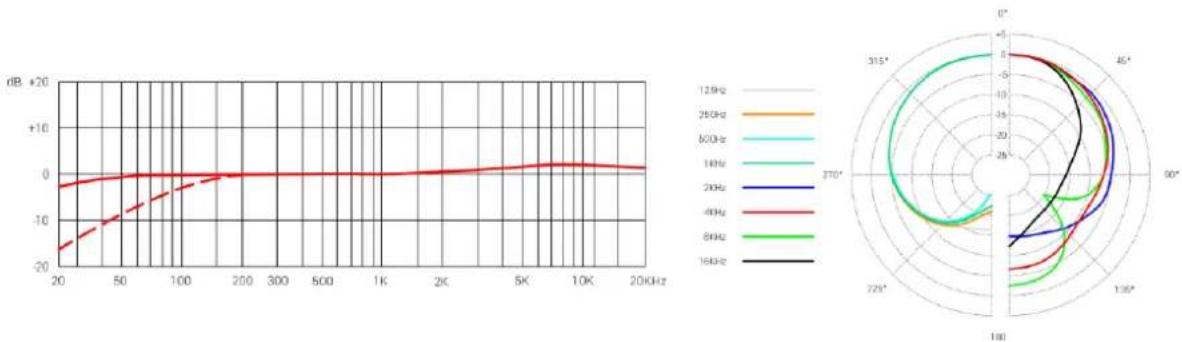

Réponse en Fréquence Diagramme polaire

Support

Dans le cas où vous rencontres des problèmes ou avez des questions concernant votre produit sE, contactez d'abord votre revendeur pour un service plus direct et plus rapide. Si une maintenance est nécessaire, il sera organisé par votre revendeur. http://www.seelectronics.com/dealers

Si vous avez des difficultés l'assistance, n'hésitez pas à nous contacter directement :

Enfin, rappelez-vous d'enregistrerVote nouvel équipement pour etendrevoirgarantiea trois années complètes: http://www.seelectronics.com/registration

Contact

N'hésitez pas à nous contacter :

sE Electronics International, Inc. www.seeelectronics.com

PO Box 1049 [e-mail]

6 Beach Road

Tiburon

CA 94920

USA

Nos distributeurs et représentants locaux: http://www.seelectronics.com/contact-us

Ce produit est conforme à toutes les normes enumeratedes dans la déclaration de conformité. Contactez nous pour obtenir une copie gratuite de la déclaration de conformité. Les specifications sont sujéttes à modification sans préavis.
