X1 A - Mikrofon SE Electronics - Kostenlose Bedienungsanleitung

Produkttyp	Kondensatormikrofon
Marke	SE Electronics
Modell	X1 A
Richtcharakteristik	Niere
Frequenzgang	20 Hz – 20 kHz
Empfindlichkeit	20 mV/Pa (-34 dBV)
Maximaler Schalldruckpegel (0,5 % THD)	130 / 150 dB SPL (Dämpfung 0/20 dB)
Äquivalenter Rauschpegel	16 dB(A)
Dynamikumfang	114 / 134 dB (Dämpfung 0/20 dB)
Signal-Rausch-Abstand	78 dB(A)
Tiefenfilter	100 Hz, 6 dB/Oktave, schaltbar
Dämpfung	-20 dB, schaltbar
Stromversorgung	Phantomspeisung 48 V (IEC 61938)
Ausgangsimpedanz	< 50 Ω
Empfohlene Lastimpedanz	> 1 kΩ
Stromverbrauch	4,0 mA
Anschluss	XLR 3-polig männlich
Abmessungen (Durchmesser × Länge)	58 mm × 169 mm
Gewicht	390 g
Lieferumfang	Mikrofon X1 A, Mikrofonklemme, Gewindeadapter
Reinigung	Nach Gebrauch mit einem weichen, trockenen Tuch reinigen
Garantie	3 Jahre nach Online-Registrierung
Verwendung	Studio, Gesang, akustische Instrumente, Schlagzeug, E-Gitarre, Blechbläser

Häufig gestellte Fragen - X1 A SE Electronics

Welche Stromversorgung wird für das X1 A Mikrofon benötigt?

Das Mikrofon benötigt eine Phantomspeisung 48 V gemäß Norm IEC 61938.

Wie verwende ich den Dämpfungsschalter?

Der Dämpfungsschalter reduziert das Signal um 20 dB, um Verzerrungen bei lauten Quellen (Schlagzeug, E-Gitarre) zu vermeiden. Er befindet sich auf der linken Vorderseite.

Wofür ist der Tiefenfilter gut?

Der Tiefenfilter (100 Hz, 6 dB/Oktave) eliminiert Windgeräusche, Plosivlaute und Vibrationen und reduziert den Nahbesprechungseffekt bei nahen Aufnahmen.

Welches Kabel sollte ich verwenden?

Verwenden Sie ein symmetrisches Kabel mit XLR-Steckern in Studioqualität, gemäß Norm IEC 268-12.

Wie reinige ich das Mikrofon?

Reinigen Sie es nach jedem Gebrauch mit einem weichen, trockenen Tuch und bewahren Sie es in einer Box oder Tasche auf.

Welche Richtcharakteristik hat das X1 A?

Das Mikrofon hat eine Nierencharakteristik, ideal, um den Hauptschall aufzunehmen und seitliche sowie rückwärtige Geräusche zu dämpfen.

Kann ich es auf der Bühne verwenden?

Ja, seine robuste Metallkonstruktion macht es für anspruchsvolle Bühnenumgebungen geeignet.

Was tun, wenn ein Zubehörteil im Karton fehlt?

Kontaktieren Sie Ihren sE Electronics Händler, um die fehlenden Teile zu erhalten.

Wie registriere ich die Garantie?

Registrieren Sie Ihr Gerät auf der Website http://www.seelectronics.com/registration, um eine 3-jährige Garantie zu erhalten.

Welche Arten von Quellen kann ich mit dem X1 A aufnehmen?

Es eignet sich für Gesang, akustische Instrumente, Schlagzeug, E-Gitarren-Verstärker, Blechbläser und mehr.

BEDIENUNGSANLEITUNG X1 A SE Electronics

Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts.itte nimm Dir dazu kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel SpaB haben wird, wie wir bei der Entwicklung sowie der sorgfaltigen, handischen Fertigung mit viel Liebe zum Detail.

Herzliche Grübe,

Dein sE Team

Kurzbeschreibung

Das X1 A ist ein qualitativ hochwertiges Kondensatormikrofon, dass sich für eine Vielzahl an Studioanwendungen eignet - von Gesang über akustische Instrumente bis hin zu Schlagzeug. Dank der sorgfältig selektierten Kapsel und der hochwertigen Elektronik bietet es unverfallschte Klangqualität und einen geradlinigen, sehr ausgewogenen Frequenzgang.

Die mit hochwertigen, diskreten Baulementen aufgebaute elektronische Schaltung und das schaltbare Vorabschwachungsfilter ergeben einen hohen Dynamikbereich, garantieren die saubere Verarbeitung von sehr hohen Schalldrücken und bieten ein geringes Eigenrauschen. Das schaltbare Hochpassfilter unterrückt niederfrequenten Storschall (zB Trittschall, Rumpel- oder Windgeräutsche) und kompensiert die bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt. Dies erhöglich die Nahfeld-Mikrofonierung von vielen Instrumenten wie zB elektrische Gitarren, Blechblasinstrumente und Schlagzeug. Hohe Zuverlösigkeit auch im anspruchsvollen Bühneneinsatz wird durch die robuste Konstruktion aus Metall und die hohen Produktionsstandards gewährleistet.

Lieferumfang

Bitte kontrollere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiereitte Deinen sE Electronics Handler. Folgende Komponenten sollen enthalten sein:

X1 A Mikrofon
- Mikrofonhalterung
Gewindeadapter

Bedienelemente

Das X Zero besitzt je einen Schalter fur das Vorabschwachungsfilter und den Hochpassfilter.

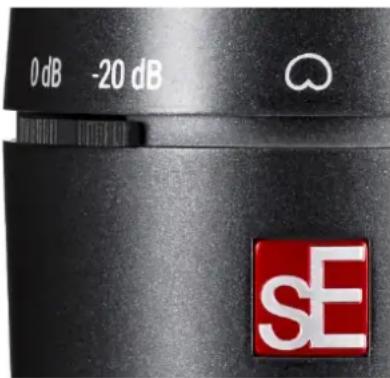

Vorabschwachungsfilter

Der Schalter für das Vorabschwächungfilter befindet sich auf der linken Seite des Mikrofons. Ist er aktiviert, schwacht er das Signal von um 20 dB ab, um die Aufnahme von lauten Instrumenten bzw. Nahfeldmikrofonierung ohne Verzerrungen zu erhögen.

Die Verwendung des Abschwachungsfilters verhindert auch die Übersteuerung von Eingangsstufen von Audiointerfaces, Mischpulten und Mikrofonvorsterkern.

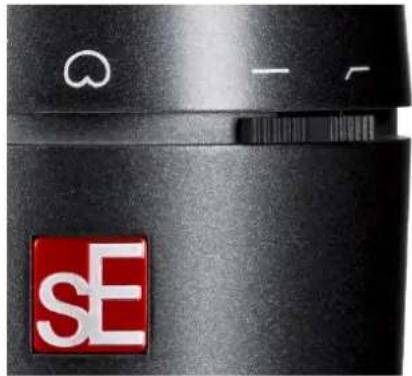

Hochpassfilter

Der Schalter für das Hochpassfilter befindet sich auf der rechten Seite des Mikrofons. Windgeräische, Popplaute, Trittschall oder Rumpelgeräische beeinträchtigen möglicherweise das Aufnahmesignal. Durch Betätigung des Schalters werden derartige Störsignale und darauf resultierende Verzerrungen verringert.

Zusätzlich verringert der Hochpassfilter die bei geringen Mikrofonierungsabständen auftretende Bassanhebung durch den Nahbesprechungseffekt.

Stromversorgung

Für eine einwandfreie Funktion wird eine Phantomspeisung mit 48 Volt gemäß IEC 61938 benotigt.

Beschädigungsgefahr

Schließe das Mikrofon nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreien Anschluss und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfrei Funktion gewährleistet werden.

Sicherheit und Pflege

Beschädigungsgefahr

Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind.

Reinigung des Mikrofons

Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzubewahren.

Technische Daten

Kapsel	2/3" Kondensatorkapsel
Richtcharakteristik	Niere
Übertragungsbereich	20 - 20.000 Hz
Empfindlichkeit	20 mV/Pa -34 dBV
Max. Schalldruck (0,5% Klirrfaktor)	130 / 150 dB SPL (0/20 dB Abschwächungsfilter)
Ersatzgeräuschpegel	16 dB(A)
Dynamikbereich	114 / 134 dB (0/20 dB Abschwächungsfilter)
Signal-Rausch-Verhältnis	78 dB(A)
Hochpassfilter	100Hz, 6 dB/Okt, schaltbar
Abschwächungsfilter	20 dB, schaltbar
Spanningsversorgung	48 Volt gemäß IEC 61938
Stromaufnahme	4,0 mA
Ausgangsimpedanz	<50 Ohm
Empfohlene Lastimpedanz	>1kOhm
Anschluss	3poliger XLR Anschluss mönlich
Abmessungen	Durchmesser: 58 mm (2,28 in.) Länge 169 mm (6,65 in.)
Gewicht	390 g (13,8 oz.)

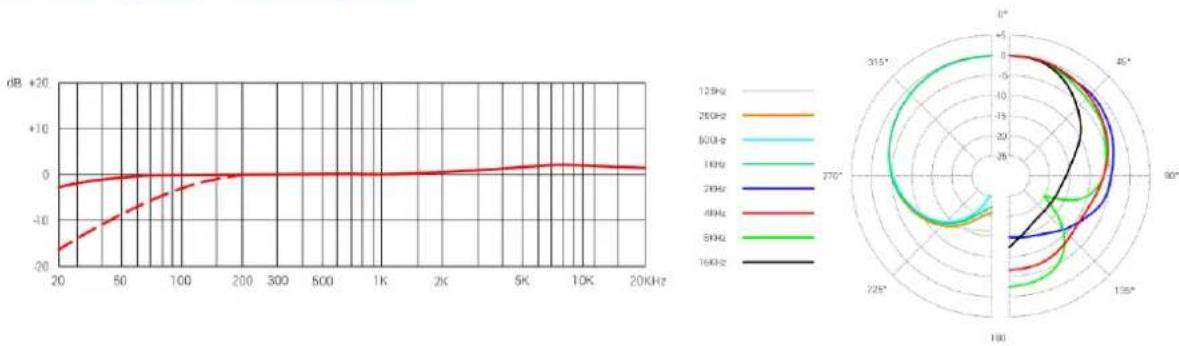

Frequenzgang Polardiagram

Kundenservice

Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollenen, wende Dich für eine möglichst rasche Abwicklungitte direkt an den Handler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Handler angefordert: http://www.seelectronics.com/dealers

Sollten davon Probleme beim Kundenservice auftreten, wende Dichitte direkt an uns: http://www.seeelectronics.com/contact-us

Abschlussend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern.itte registriere Dich dazu hier: http://www.seelectronics.com/registration

Kontakt

So kannst Du mit uns direkten Kontakt aufnehmen:

sE Electronics International, Inc. www.seeelectronics.com

PO Box 1049 [e-mail]

6 Beach Road

Tiburon

CA 94920

USA

Unsere internationalen Distributoren und Handelsvertreter:

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung offen bei uns kostenlos anfordern. Technische Änderungen vorbehalten.
