Type de produit	Système d'enceintes 5.1 canaux avec Dolby Atmos
Marque	Onkyo
Modèle	SKSHT594
Composants inclus	2 enceintes avant & hauteur (SKF-2800), 1 enceinte centrale (SKC-594), 2 enceintes ambiophoniques (SKR-594), 1 caisson de graves (SKW-593)
Type d’enceintes avant/hauteur	Graves-Reflexe 2 voies avec haut-parleur Dolby Atmos intégré
Type d’enceinte centrale	Graves-Reflexe 2 voies
Type d’enceintes ambiophoniques	Boîtier fermé pleine gamme
Type de caisson de graves	Graves-Reflexe sous tension (amplifié)
Impédance (toutes enceintes)	6 ohms
Puissance d’entrée maximale	130 W par enceinte
Sensibilité (avant/hauteur)	83 dB/W/m (avant), 81 dB/W/m (hauteur)
Sensibilité (centrale)	86 dB/W/m
Sensibilité (ambiophoniques)	81 dB/W/m
Réponse en fréquence (avant)	55 Hz - 50 kHz
Réponse en fréquence (hauteur)	80 Hz - 20 kHz
Réponse en fréquence (centrale)	65 Hz - 50 kHz
Réponse en fréquence (ambiophoniques)	80 Hz - 20 kHz
Réponse en fréquence (caisson)	25 Hz - 150 Hz
Puissance du caisson (FTC)	120 W RMS sous 4 ohms à 100 Hz, <1% THD
Alimentation du caisson	CA 120 V, 60 Hz, 35 W
Dimensions (avant/hauteur)	155 × 467 × 183 mm (L×H×P)
Poids (avant/hauteur)	3,7 kg pièce
Dimensions (centrale)	409 × 115 × 121 mm
Poids (centrale)	2,2 kg
Dimensions (ambiophoniques)	115 × 230 × 96 mm
Poids (ambiophoniques)	~1,5 kg (estimé)
Dimensions (caisson)	317,5 × 463 × 398 mm
Poids (caisson)	9,6 kg
Fonctions principales	Dolby Atmos, Dolby Surround, mise en veille automatique du caisson, montage mural possible, protections sol incluses
Entretien et nettoyage	Ne pas retirer les grilles avant. Utiliser un chiffon doux et sec. Protéger le sol avec les patins fournis sous le caisson.
Sécurité	Respecter la polarité lors du raccordement. Ne pas court-circuiter les câbles. Éteindre le récepteur avant toute connexion.
Pièces détachées et réparabilité	Les câbles d’enceinte (3 m) et câble RCA sont fournis. Les protections en caoutchouc et patins de sol sont inclus. Pour toute réparation, contacter un professionnel.
Informations générales	Notice disponible en français, anglais, espagnol et autres langues sur demande. Les spécifications peuvent changer sans préavis.

FOIRE AUX QUESTIONS - SKSHT594 ONKYO

Comment connecter les enceintes au récepteur ?

Utilisez les câbles d'enceinte fournis. Branchez les bornes positives (+) aux positives, négatives (-) aux négatives. Éteignez le récepteur avant toute connexion. Pour le caisson, reliez l'entrée LINE INPUT à la sortie SUBWOOFER du récepteur avec le câble RCA.

Qu'est-ce que Dolby Atmos et comment en profiter ?

Dolby Atmos crée un son immersif à 360° grâce aux haut-parleurs orientés vers le plafond. Placez les enceintes avant/hauteur à hauteur d'oreille et inclinez-les légèrement. Le son rebondit sur le plafond pour un effet de hauteur.

Comment monter les enceintes au mur ?

Utilisez les fentes prévues au dos des enceintes. Vissez des vis de diamètre de tête ≤8 mm et de tige ≤4 mm dans le mur (sur goujons si murs creux). Laissez un espace de 5 mm entre le mur et la tête de vis. Montez d'abord la vis, puis accrochez l'enceinte.

Pourquoi le témoin du caisson ne s'allume-t-il pas ?

Le témoin bleu ne s'allume que lorsqu'un signal basse fréquence est transmis. En mode veille, le caisson s'active automatiquement. Si aucun son grave n'est émis, vérifiez le niveau OUTPUT LEVEL et la connexion RCA. Le témoin ne s'allume pas en dialogue normal ou hautes fréquences.

Comment régler le niveau du caisson de graves ?

Utilisez la molette OUTPUT LEVEL sur le caisson. Réglez pour équilibrer les graves avec les aigus. Conseil : réglez à un niveau confortable, puis réduisez légèrement car nos oreilles sont moins sensibles aux très basses fréquences.

Comment utiliser les protections en caoutchouc fournies ?

Placez les bouchons en caoutchouc sous les enceintes (surtout la centrale) pour améliorer la stabilité et empêcher les mouvements. Pour le caisson, utilisez les protections de sol fournies sous ses pieds pour protéger les sols durs.

Que faire si le son est déséquilibré ou manque de profondeur ?

Vérifiez la polarité des connexions (+/-). Les enceintes mal câblées produisent un son déphasé. Assurez-vous aussi que les enceintes sont correctement positionnées (triangle d'écoute). Ajustez les niveaux via le récepteur.

Les enceintes sont-elles blindées contre les interférences magnétiques ?

Oui, toutes les enceintes de ce système sont à blindage non magnétique. Si vous constatez une décoloration sur un téléviseur à proximité, éteignez-le 15-30 minutes ; la fonction de démagnétisation interne devrait résoudre le problème.

Puis-je utiliser ce système avec un récepteur d'une autre marque ?

Oui, à condition que le récepteur dispose des sorties appropriées (enceintes 6 ohms, pré-sortie subwoofer). Consultez le manuel de votre récepteur pour les branchements.

Comment nettoyer les enceintes ?

Les grilles avant ne sont pas amovibles. Nettoyez les surfaces avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Pour le caisson, essuyez délicatement.

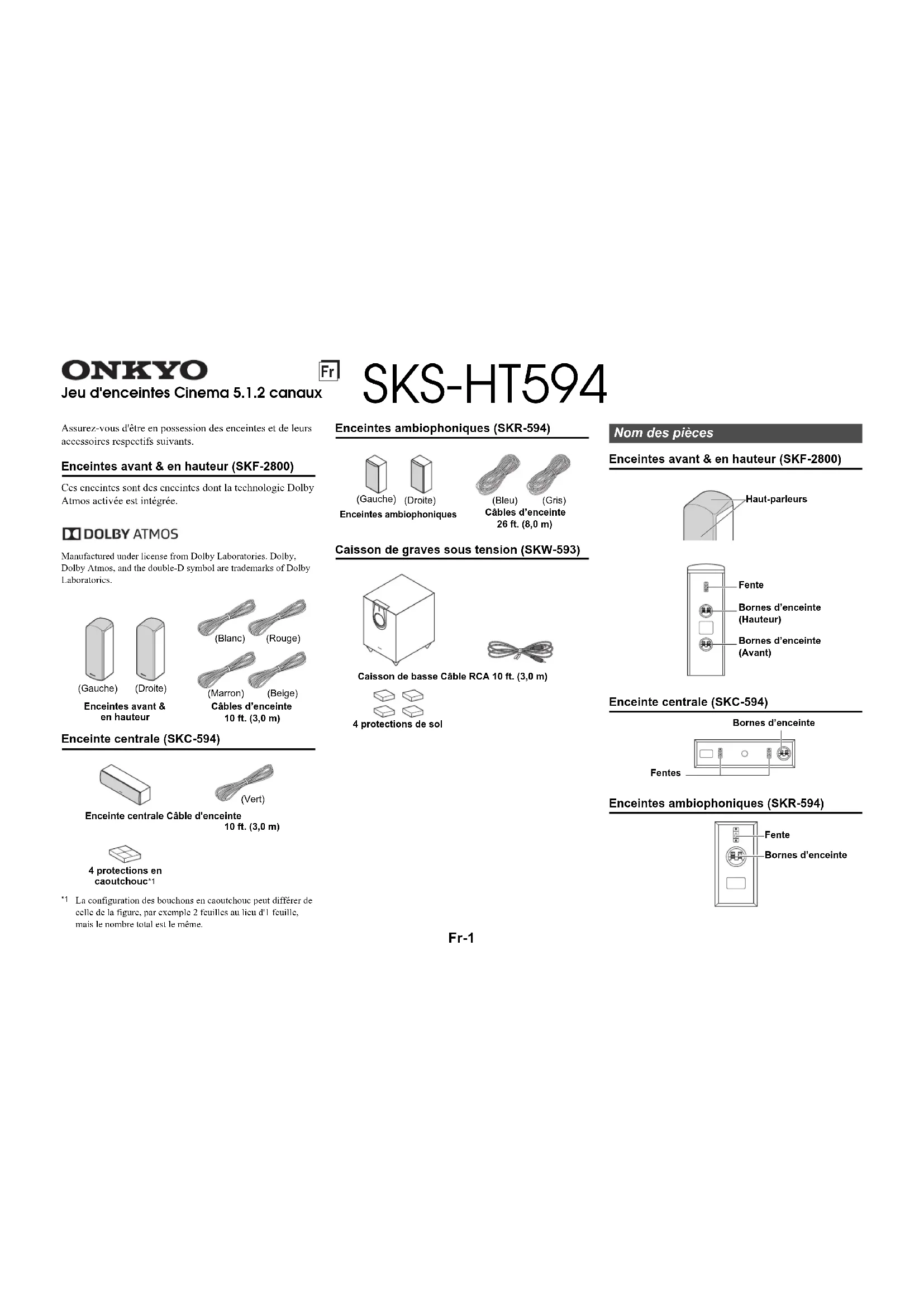

MODE D'EMPLOI SKSHT594 ONKYO

SKS-HT594

Assurez-vous d'être en possession des enceintes et de leurs accessoires respectifs suivants.

Enceintes avant & en hauteur (SKF-2800)

Ces enceintes sont des enceintes dont la technologie Dolby Atmos activée est intégrée.

DOLBY ATMOS

(Droite) Enceintes avant & en hauteur

(Blanc)

(Cables d'enceinte 10 ft. (3,0 m))

Enceinte centrale (SKC-594)

Enceinte centrale Cable d'enceinte 10 ft. (3,0 m)

4 protections en caoutchouc

La configuration des bouchons en caoutchouc peut différer de celle de la figure, par exemple 2 feuilles au lieu d'1 feuille, mais le nombre total est le même.

Enceintes ambiophoniques (SKR-594)

(Gauche)

(Droite) Enceintes ambiphoniques

(Bleu) (Gris)

Caisson de graves sous tension (SKW-593)

Caisson de basse Cable RCA 10 ft. (3,0m) 4 protections de sol

Enceintes avant & en hauteur (SKF-2800)

Haut-parleurs

Enceintes ambiphoniques (SKR-594)

-Fente - Bornes d'enceinte Fr-1

Attention

• Les grilles avant ne sont pas conçues pour être retirées, donnez n'essayez pas de les retirer en forçant, car ceci risquerait de les endommager.

Témoin d'état

Arrêt: Caisson de graves en mode veille ou disconnecte de la source d'alimentation Bleu: Caisson de graves activé Le voyant d'état s'allume en bleu lorsqu'un son basse fréquence est transmis par l'enceinte. Le voyant ne s'allume pas dans la boîte de dialogue normale ou avec un son haute fréquence.

Remarque

Le voyant n'indique pas que l'alimentation du caisson de graves s'est activée.

Avec la fonction de mise en veille automatique, le SKW-593 s'active automatiquement dès qu'un signal d'entrée est détecté en mode veille. Lorsqu'il n'y a pas de signal d'entrée pendant un certain temps, le SKW-593 entre automatiquement en mode veille.

Commande OUTPUT LEVEL

Cette commande est utilisée pour régler le volume du caisson de graves.

Cette entrée RCA doit être connectée sur la pré-sortie du caisson de graves sur touvre AV reçue avec le câble RCA.

Remarque

La fonction de mise en veille automatique active le caisson de graves lorsque le signal d'entrée dépasse un certain niveau. Si la

fonction de mise en veille automatique ne fonctionne pas de manière fiable, essayez d'augmenter ou de diminuer légèrement le niveau de sortie du caisson de graves sur tout récepteur.

Utilisation des bouchons en caoutchouc pour avoir une plateforme plus stable

Nous vous recommandons d'utiliser les bouchons en caoutchouc fournis afin d'obtenir le meilleur son possible de vos enceintes. Les bouchons en caoutchouc empêchent les enceintes de bouger, car ils offrent une plateforme plus stable. Utilisez des bouchons en caoutchouc pour l'enceinte centrale.

Utilisation des protections au sol pour le caisson de graves

Si le caisson de graves est placé sur un sol dur (bois, vinyle, carrelage etc.) et que la lecture est très élevée, les pieds du caisson de graves risquent d'endommager le sol. Pour éviter cela, placez les protections fournies sous les pieds du caisson de graves. Les protections fournissent également une base stable pour le caisson de graves.

Protection de sol

Réglage du niveau du caisson de graves

Pour régler le niveau du caisson de graves, utilisez la commande OUTPUT LEVEL. Régler de manière à ce que les sons graves soient correctement équilibrés avec les sons aigus des autres enceintes. Comme nos oreilles sont moins sensibles aux sons très bas, il y a une tendance à régler le niveau du caisson de graves trop haut. Comme guide approximatif, régalez le niveau du caisson de graves sur le niveau qui vous semble optimal, puis diminuez-le légèrement.

Montage mural

Pour monter les enceintes avant/ambiophoniques verticalement, utilisez la fente indiquée pour accrocher chaque enceinte sur une vis fermement visée dans le mur.

Pour monter l'enceinte centrale horizontalement, utilisez les deux fentes indiquées pour accrocher l'enceinte sur deux vis fermement visées dans le mur.

Fentes pour le montage mural FR-2

Attention

La capacité d'une vis de fixation à soutenir une enceinte dépend de la manière dont elle est fixée au mur. Si vous avez des murs creux, vissez chaque vis de montage dans un goujon. S'il n'y a pas de goujon, ou si les murs sont solides, utilisez des ancrages.

muraux. Utilisez des vis avec un diamètre de tête de 5/16" (8 mm) ou moins et un diamètre de tige de 1/8" (4 mm) ou moins. Avec des murs creux, utilisez un détecteur de câble/tuyau pour vérifier s'il y a des câbles d'alimentation ou des canalisations d'eau avant de faire un trou.

• Laissez un espace d'environ 3/16" (5 mm) entre le mur et la base de la tête de la vis, comme indiqué (Nous vous recommandons de contacter un professionnel pour l'installation à domicile).

Profiter du home cinéma

Le Home Cinéma signifie que vous pouvez profiter d'un son surround avec une véritable sensation de mouvement dans votre maison, comme si vous étiez dans une salle de cinéma ou une salle de concert.

Elles doivent être positionnées face à l'auditeur à peu près au niveau des oreilles, et à égale distance du téléviseur. Les incliner légèrement vers l'intérieur de manière à créer un triangle, avec l'auditeur au sommet.

Enceintes en hauteur

Cette enceinte est intégrée avec les enceintes avant et les enceintes en hauteur. Les enceintes en hauteur conçues avec le dessus des enceintes avant tournées vers le plafond créent un effet audio élevé en modes d'écoute Dolby Atmos et Dolby Surround en fournissant des sons en écho sur le plafond.

② Enceinte centrale (SKC-594)

La placer à proximité de votre téléviseur, orientée vers l'avant à peu près au niveau des oreilles, ou à la même hauteur que les enceintes avant gauche et droite.

Les positionner sur les côtés de l'auditeur, ou légèrement vers l'arrière, à environ 2 à 3 pieds (60 à 100 cm) au-dessus du niveau des oreilles. Idéalement, elles doivent être égale distance de l'auditeur.

4 Caisson de graves (SKW-593)

Le caisson de graves du canal LFE (Effets basse fréquence) et les graves à partir des enceintes satellites lorsque une transition est spécifiée. Le volume et la qualité de la sortie des graves du caisson de graves dépend de sa position, de la forme de la pièce d'écoute et de sa position d'écoute. En général, un bon son grave peut être obtenu en installant le caisson de graves dans un angle avant, ou à un tiers de la distance le long du mur avant, comme indiqué sur le schéma.

Fr-3

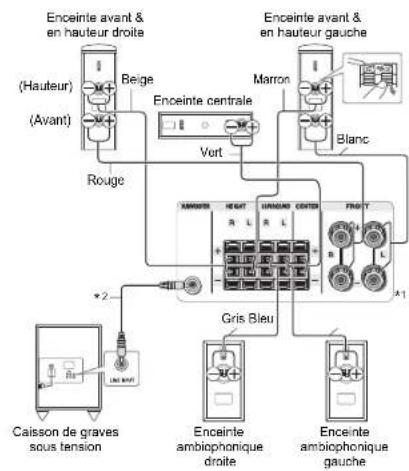

Précautions lors de la connexion des enceintes

Veuillez dire ce qui suit avant de connecter vos enceintes : - Éteignez votre récepteur avant d'effectuer toute connexion. - Ayez particulièrement attention à la polarité du câblage de l'enceinte. Connectez les bornes positives (+) uniquement aux bornes positives (+), et les bornes négatives (-) uniquement

aux bornes négatives (-). Si les enceintes sont mal câblées, le son ne sera pas en phase et ne sera pas naturel.

• Faites attention à ne pas court-circuiter les câbles positifs et négatifs. Cela pourrait endommager votre amplificateur.

1 Ceci est l'exemple d'un ampli-tuner AV. Pour vous raccorder à votre ampli-tuner AV, consultez le mode d'emploi de ce dernier. *2 En vous servant du câble RCA, connectez LINE INPUT du caisson de graves à la prise SUBWOOFER de votre AV receiver.

Enceintes avant & en hauteur (SKF-2800)

Dimensions (L× H× P) 155 mm× 467 mm× 183 mm

6-1/8"×18-3/8"×7-3/16"

(y compris grille et projection)

Poids 3,7 kg (8,2 lbs.)

Fente Disponible

Grille Fixed

Avant

Type Graves-Rellexe à 2 sens

Impedance 6Ω

Puissance d'entrée mA

130W

Sensibilité 83 dB/W/m

55 Hz à 50 kHz

Fréquence de transition 4 kHz

Capacité du caisson 5,7 L (0,20 pied³)

Unité de conducteur Haut-parleur grave à cône 12 cm (5") × 1

Dôme équilibre 2.5 cm (1") × 1

Borne Type de dessort à code de couleurs

Autre Blindage non magnétique

Hauteur

Type Boîtier femelle à gamme complète

Impedance 6Ω

Puissance d'entrée maximale

130W

Sensibilité 81 dB/W/m

Réponse fréquence 80 Hz à 20 kHz

Capacité du caisson 1,0 L (0,036 pied³)

Unité de conducteur Enceinte à cone 8 cm (3-1/4")

Borne Type de dessort à code de couleurs

Autre Blindage non magnétique

Enceinte centrale (SKC-594)

Type : Graves-Reflexe à 2 sens

Impedance 6Ω

Puissance d'entrée maximale

130W

Sensibilité 86 dB/W/m

Réponse en fréquence 6517 à 50 kHz

Fréquence de transition 6 k117

Capacité du cuve 2,8 L (0,10 pied cube)

Dimensions (L× H× P) 409 mm x 115 mm x 121 mm

16-1/8" × 4-1/2" × 4-3/4"

(y compris grille et projection)

Poids 2,2 kg (4.9 lbs.)

Unité de conducteur

Haut-parleurs graves cône 8cm (3-1/4") × 2

Dôme équilibre 2,5 cm (1") × 1

Borne Type de dessort à code de couleurs

Fente Disponible

Grille Fixed

Autre Blindage non magnétique

Enceintes ambiophoniques (SKR-594)

Type Boîtier fermé à gamme complète

Impedance 6Ω

Puissance d'entrée maximale

130W

Sensibilité 81 dB/W/m

Réponse en fréquence 80 Hz à 20 kHz

Capacité du caisson 1,0 L (0,036 pied³)

Dimensions (L× H× P) 115 mm × 230 mm × 96 mm

Unité de conducteur Enceinte a con 8 cm (3 - 1 / 4^ )× 1

Borne Type de ressort à code de couleurs

Fente Disponible

Grille Fixed

Autre Blindage non magnétique

Caisson de graves sous tension (SKW-593)

Type Graves-Reflexe

Sensibilité d'entrée/Impédance

540 mV/20 kΩ

Puissance de sortie nominale (FTC)

120 watts de puissance minimale

continu. 4 ohms, contrainte à 100 Hz avec

un maximum de distorsion harmonique

totale dc 1%

Réponse en fréquence 25 Hz à 150 Hz

Capacité du caisson 38 L (1,34 pied³)

Dimensions (L× H× P) 317.5 mm × 463 mm × 398 mm

12-1/2"×18-1/4"×15-11/16

(y compris la projection)

Poids 9,6 kg (21,2 lbs.)

Entrée audio

1 (mono analogique RCA)

Haut-parleur grave à cone 25 cm (10^n)× 1

Alimentation

CA 120V,60Hz

Consommation d'énergie 35 W

Autre Fonction de mise en veille automatique

Blindage non magnétique

Les spécifications et l'aspect peuvent changer sans préavis.

Pour les enceintes à blindage non magnétique :

Essayez de remplacer les enceintes à l'écart de toute télévision ou moniteur. Si une décoloration se produit, éteignez votre télévision ou moniteur, attendez 15 à 30 minutes, puis rallumez à nouveau. Normalement cette action active la fonction de démagnétisation qui neutralise le champ magnétique, retardant ainsi tout effet de décoloration.

Blindage non magnétique

Impedance 6 Ω

Blindage non magnétique

Blindage non magnétique

Blindage non magnétique

Blindage non magnétique

Les specifications et les caractéristiques sont sujettes à changements sans aviso.
