Caractéristiques	Détails
Type de moniteur	Moniteur LCD
Taille de l'écran	27 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, VGA
Angle de vision	178° horizontal et vertical
Utilisation recommandée	Bureau, jeux, multimédia
Consommation d'énergie	30 W (en fonctionnement)
Dimensions (sans pied)	61,3 x 36,4 x 5,8 cm
Poids	6,5 kg
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans

FOIRE AUX QUESTIONS - LLB270 SHARP

Comment connecter le moniteur SHARP LLB270 à mon ordinateur ?

Pour connecter le moniteur SHARP LLB270 à votre ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble dans le port correspondant du moniteur et l'autre extrémité dans le port de votre ordinateur. Ensuite, allumez le moniteur et sélectionnez la source d'entrée appropriée.

Que faire si le moniteur ne s'allume pas ?

Vérifiez d'abord que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, essayez de brancher le moniteur sur une autre prise.

Comment ajuster la luminosité et le contraste de mon moniteur SHARP LLB270 ?

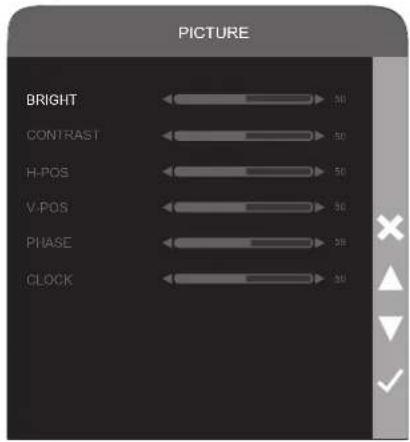

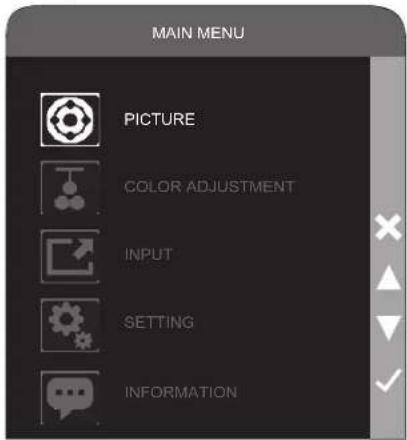

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' de votre moniteur. Utilisez les flèches pour naviguer dans le menu jusqu'à 'Réglages d'image' ou 'Paramètres', puis sélectionnez 'Luminosité' ou 'Contraste' pour faire les ajustements souhaités.

Que faire si l'image est floue ou déformée ?

Vérifiez que la résolution de votre ordinateur est réglée sur la résolution native du moniteur SHARP LLB270. Consultez le manuel pour connaître la résolution native. Vous pouvez aussi essayer de débrancher et de rebrancher le câble vidéo pour vous assurer qu'il est bien connecté.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Pour réinitialiser le moniteur SHARP LLB270 aux paramètres d'usine, accédez au menu OSD en appuyant sur le bouton 'Menu', puis naviguez jusqu'à 'Réglages' ou 'Réinitialiser'. Sélectionnez l'option 'Réinitialiser aux paramètres d'usine' et confirmez votre choix.

Le son de mon moniteur ne fonctionne pas, que faire ?

Assurez-vous que le volume du moniteur est augmenté et non muet. Vérifiez également que le câble audio est correctement branché si vous utilisez des haut-parleurs externes. Si vous utilisez HDMI, assurez-vous que votre ordinateur est configuré pour envoyer le son via le moniteur.

Comment nettoyer l'écran du moniteur SHARP LLB270 ?

Pour nettoyer l'écran, éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et propre, légèrement humide, pour essuyer délicatement l'écran. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur l'écran.

MODE D'EMPLOI LLB270 SHARP

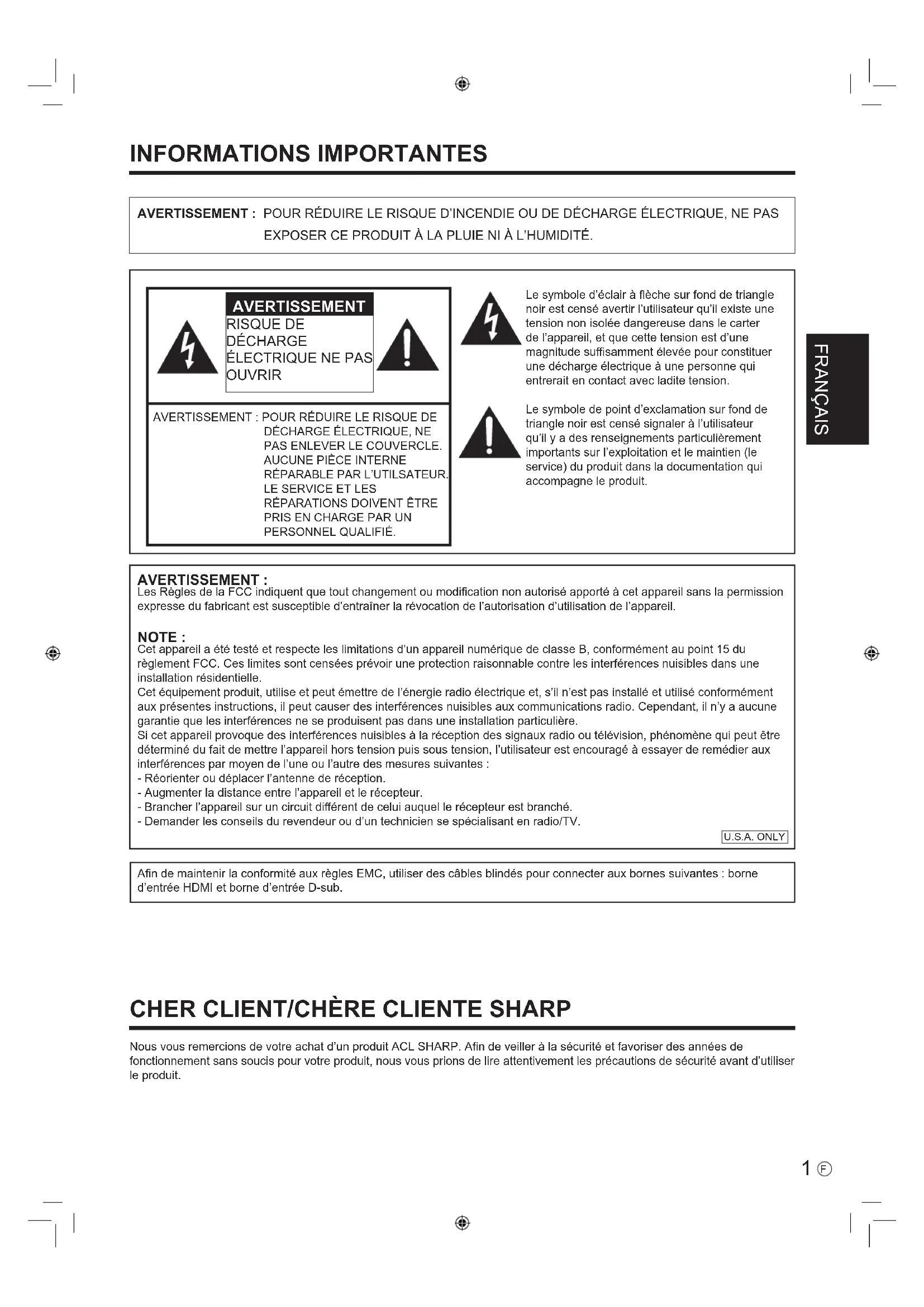

Les produits labellisés ENERGY STAR® sont conçus pour protéger l'environnement par un rendement énergétique supérieur.

Le symbole d'éclair à flèche sur fond de triangle noir est censé avertir l'utilisateur qu'il existe une tension non isolée dangereuse dans le carter de l'appareil, et que cette tension est d'une magnitude suffisamment élevée pour constituer une décharge électrique à une personne qui entrerait en contact avec ladite tension.

Le symbole de point d'exclamation sur fond de triangle noir est censé signaler à l'utilisateur qu'il y a des renseignements particulièrement importants sur l'exploitation et le maintien (le service) du produit dans la documentation qui accompagne le produit.

AVERTISSEMENT :

Les Règles de la FCC indiquent que tout changement ou modification non autorisé apporté à cet appareil sans la permission expresse du fabricant est susceptible d'entraîner la révocation de l'autorisation d'utilisation de l'appareil.

NOTE :

Cet appareil a été testé et respecte les limitations d'un appareil numérique de classe B, conformément au point 15 du règlement FCC. Ces limites sont censées prévoir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produisent pas dans une installation particulière.

Si cet appareil provoque des interférences nuisibles à la réception des signaux radio ou télévision, phénomène qui peut être déterminé du fait de mettre l'appareil hors tension puis sous tension, l'utilisateur est encouragé à essayer de remédier aux interférences par moyen de l'une ou l'autre des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur un circuit différent de celui auquel le récepteur est branché.
• Demander les conseils du revendeur ou d'un technicien se spécialisant en radio/TV.

U.S.A. ONLY

Afin de maintenir la conformité aux règles EMC, utiliser des câbles blindés pour connecter aux bornes suivantes : borne d'entrée HDMI et borne d'entrée D-sub.

CHER CLIENT/CHÈRE CLIENTE SHARP

Nous vous remercions de votre achat d'un produit ACL SHARP. Afin de veiller à la sécurité et favoriser des années de fonctionnement sans soucis pour votre produit, nous vous prions de lire attentivement les précautions de sécurité avant d'utiliser le produit.

PRÉCAUTIONS DE SÉCURITÉ

L'électricité remplit effectivement plusieurs fonctions utiles, mais elle peut également causer des dommages corporels ou des dégâts matériels si elle n'est pas manipulée de manière adéquate. Ce produit a été conçu et fabriqué en donnant la première priorité à la sécurité. Cependant, une mauvaise utilisation pourrait avoir pour effet une décharge électrique ou un incendie. Afin de prévenir des dangers éventuels, veuillez respecter les consignes suivantes lors d'installer, utiliser ou nettoyer le produit. Pour garantir votre sécurité et pour prolonger la durée de vie de votre produit ACL, veuillez lire les précautions suivantes avant d'utiliser le produit.

1. Lisez le mode d'emploi — il faut lire et comprendre toutes les instructions d'utilisation avant de faire fonctionner le produit.
2. Gardez ce manuel dans un endroit sûr — il faut garder ces directives de sécurité et d'utilisation dans un endroit sûr, pour pouvoir les consulter ultérieurement.
3. Respectez les mises en garde —il faut respecter à la lettre toutes les mises en garde indiquées tant sur le matériel que dans le présent manuel d'utilisation.
4. Suivez les directives – toutes les directives s'appliquant à l'utilisation doivent être respectées.
5. Nettoyage — débranchez le cordon d'alimentation de la prise de courant avant de nettoyer le produit. Utilisez un torchon sec pour nettoyer le produit. N'utilisez pas de nettoyants liquides ni en aérosol. N'utilisez pas un torchon sale, au risque d'endommager le produit.
6. Pièces accessoires — N'utilisez pas de pièces accessoires qui ne sont pas recommandées par le fabricant. L'utilisation de pièces accessoires inadéquates pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas le produit à proximité de l'eau. N'installez pas le produit dans un endroit où il risque d'être éclaboussé par l'eau. Faites attention aux équipements qui évacuent l'eau, tels que les appareils de climatisation.
8. Ventilation — Les évents et autres fentes dans le boîtier sont conçus pour la ventilation.

Ne recouvrez ni ne bloquez pas ces ouvertures et .vents puisqu'une ventilation insuffisante peut provoquer une surchauffe et/ou raccourcir la durée de vie du produit. Ne posez pas le produit sur un divan, une moquette ou des surfaces similaires puisque de telles surfaces peuvent bloquer les orifices de ventilation. N'installez pas le produit dans un espace clos tel qu'une bibliothèque ou une étagère, à moins de prévoir une ventilation adéquate et suivre les directives du fabricant.

1. Protection du cordon d'alimentation — les cordons d'alimentation doivent être installés et aménagés de manière à prévenir que quelqu'un marche dessus ou que des objets lourds soient posés dessus.
2. Le panneau ACL incorporé dans ce produit est fait de verre. En conséquence, il risque de se casser si le produit chute ou s'il est atteint d'un impact direct. Faites attention à ne pas être blessé par des morceaux de verre dans le cas où le panneau ACL se briserait.
3. Surcharge - Pour éviter tout risque d'incendie ou d'électrocution, ne surchargez pas les prises de courant ni les rallonges. Les surcharges peuvent provoquer un incendie ou des décharges électriques.
4. Pénétration d'objets et de liquides — N'insérez jamais aucun objet dans les fentes ou orifices du produit. Une haute tension circule dans le produit, et le fait d'y insérer un objet pourrait occasionner une décharge électrique et/ou un court circuit des pièces internes.

Pour le même motif, ne déversez pas d'eau ni de liquide sur le produit.

1. Service technique — N'essayez pas de dépanner ni de maintenir le produit vous-même. Toute tentative de démonter le boîtier risque de vous exposer à la haute tension et à d'autres conditions dangereuses. Demandez à un technicien qualifié de s'occuper de toutes les activités de dépannage et de maintien.
2. Réparations — Si l'une ou l'autre des conditions suivantes survient, débranchez le cordon d'alimentation de la prise de courant et demandez à un technicien qualifier de faire les réparations nécessaires.

a. Le cordon d'alimentation ou la fiche est endommagé.

b. Un liquide se déverse sur le produit ou un objet chute à l'intérieur du produit.
c. Le produit est exposé à la pluie ou à l'eau.
d. Le produit ne fonctionne pas comme prévu dans le manuel d'utilisation.

Ne touchez pas aux commandes sauf tel que précisé dans le manuel d'utilisation. Un ajustement inadéquat des commandes, différent de ce qui est indiqué dans le mode d'emploi, pourrait occasionner des dommages qui auraient pour conséquence un travail considérable de la part d'un technicien qualifié pour remédier aux réglages incorrects.

e. Le produit est tombé ou a été endommagé.
f. Le produit présente une condition anormale. Toute anomalie visible dans le produit indique le besoin d'appeler un technicien pour dépanner l'appareil.

1. Pièces de rechange — Dans le cas où le produit aurait besoin de pièces de rechange, veillez à ce que le technicien emploie les pièces de rechange spécifiées par le fabricant, ou bien des pièces de rechange présentant exactement les mêmes caractéristiques et le même rendement que les pièces originales. L'emploi de pièces non autorisées pourrait causer un incendie, une décharge électrique et/ou d'autres dangers.

2. Contrôles de sécurité — au terme des travaux de dépannage ou de maintien, demandez au technicien d'effectuer les contrôles de sécurité nécessaires afin d'assurer que le produit est en état de fonctionnement normal.

3. Montage sur paroi — Lors de monter le produit sur une paroi, veillez à installer le produit conformément aux consignes du fabricant.
4. Sources de chaleur — Gardez le produit éloigné des sources de chaleur telles que : radiateurs, chaufferettes, poêles et autres appareils qui produisent de la chaleur (incluant les amplificateurs).

5. Piles — Le mauvais emploi des piles est susceptible de faire éclater ou exploser les piles. Une pile qui fuit risque de corroder le matériel, salir les mains ou endommager les vêtements. Pour éviter de tels enjeux, assurez-vous d'observer les précautions suivantes :

6. Utilisez seulement les piles spécifiées par le fabricant.

7. Installez les piles en faisant attention aux polarités plus (+) et moins (-), conformément au schéma sur le compartiment.
8. Ne mélangez pas les piles neuves et usagées.

PRÉCAUTIONS DE SÉCURITÉ (Suite)

• Ne mélangez pas les piles de différents types. Les spécifications de voltage des batteries peuvent varier, même si elles ont le même format.
• Remplacez promptement les piles épuisées.
• Si vous ne comptez pas utiliser la télécommande pour une longue période de temps, retirez-en les piles.

• Si le liquide de batterie entre en contact avec la peau et les vêtements, lavez immédiatement et soigneusement la peau ou les vêtements. En cas de contact avec les yeux, rincez l'œil avec beaucoup d'eau plutôt que de le frotter, et demandez immédiatement les soins d'un médecin. Le liquide de batterie qui entre dans l'œil ou qui pénètre dans les vêtements pourrait provoquer des irritations cutanées ou endommager l'œil.

• L'emploi du moniteur ne doit pas être accompagné de risques ou dangers mortels qui pourraient entraîner directement la mort, les dommages corporels, des dommages matériels sévères ou d'autres pertes, incluant contrôle d'une réaction nucléaire dans une installation nucléaire, systèmes médicaux de sauvetage, et appareils de contrôle du lancement et les carburants de missiles dans un système d'armement.

• Ne restez pas en contact avec des composants du produit qui se sont chauffés pendant une période prolongée. Un tel contact risquerait de brûler la peau.

• N'altérez pas ce produit.

Si un moniteur n'est pas positionné d'une manière suffisamment stable, il pose le risque de chuter. Bon nombre de blessures, incluant celles aux enfants, peuvent être évitées du simple fait de prendre des précautions adéquates telles que :

• Utiliser des dispositifs de fixation tels que les supports à montage sur paroi recommandés par le fabricant.
• Utiliser seulement des meubles qui sont faits pour supporter le moniteur en toute sécurité.
• S'assurer que le moniteur ne dépasse pas la bordure du mobilier qui le supporte.
• Ne pas poser le moniteur sur des meubles grands (par exemple, bibliothèques ou armoires) sans fixer le meuble et le moniteur sur un support adéquat.
• Ne pas poser le moniteur sur du tissu, ni mettre quelque couche de tissu ou de matériau que ce soit entre le moniteur et le meuble qui le supporte.
• Sensibiliser les enfants aux dangers de monter sur les meubles en vue d'atteindre le moniteur ou ses commandes.
• Cet équipement n'est pas recommandé à une utilisation dans un endroit où il est probable que les enfants seront présents sans supervision.

Spécialement pour la sécurité des enfants

• Ne pas permettre aux enfants de monter sur ou jouer avec le moniteur.
• Ne pas mettre le moniteur sur un meuble qui pourrait facilement être utilisé comme marches, comme par exemple une commode.
• Rappelez que les enfants peuvent devenir très animés en regardant des émissions à la télé, d'autant plus avec un moniteur «plus grand que nature». Il faut veiller à mettre ou installer le moniteur dans un endroit où il n'est pas susceptible d'être poussé, renversé ou autrement basculé.
• Il faut veiller à aménager tous les cordons et tout le câblage branché sur le moniteur de manière à éviter que les enfants ne les saisissent ni ne les tirent.

ASTUCES ET CONSIGNES DE SÉCURITÉ

• Le panneau ACL TFT de ce moniteur est fait en y incorporant des technologies de haute précision. Cependant, il peut y avoir de très petits points à l'écran où les pixels ne s'allument pas ou sont allumés en permanence. En plus, si on regarde l'écran à partir d'un angle aigu, les couleurs ou la luminosité pourraient présenter une apparence inégale. Veuillez prendre note qu'il ne s'agit pas d'un dysfonctionnement, mais plutôt un phénomène propre à la technologie ACL, et cela n'aura aucune incidence sur la performance du moniteur.
• Il y a de très petites marques «+» aux deux coins supérieurs du panneau ACL. Il ne s'agit pas de poussière ni de corps étrangers; ce sont des marques essentielles à la fabrication d'un panneau ACL.
• Évitez d'afficher une image fixe pour une longue période de temps; cela risque de produire une image rémanente.
• Ne frottez ni ne frappez jamais le moniteur avec un objet dur.
• Veuillez prendre note que SHARP CORPORATION refuse toute responsabilité pour les erreurs faites durant l'utilisation du produit par le client ou par une tierce partie, et pour d'autres dysfonctionnements ou dommages qui surviennent durant l'utilisation du produit, sauf dans le cas où la responsabilité serait reconnue en vertu de la loi.
• Ce moniteur et les accessoires y afférant peuvent être modifiés partiellement ou totalement à tout moment, sans préavis, aux fins d'amélioration continue.
• N'utilisez pas ce moniteur dans des endroits où il y a une forte concentration de poussière, où l'humidité est élevée, ou dans des endroits où le moniteur risque d'être en contact avec de l'huile ou de la vapeur. N'utilisez pas le moniteur dans un environnement où il y a des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniaque, ozone, etc.) car cela pourrait provoquer un incendie.
• Veillez à ce que le moniteur n'entre pas en contact avec de l'eau ou d'autres liquides. Veillez à ce qu'aucun objet, tel qu'un trombone ou une épingle, par exemple, n'entre dans le moniteur, puisque cela pourrait causer un incendie ou une décharge électrique.
• N'installez pas le moniteur sur des meubles instables ou dans des endroits dangereux. Veillez à protéger le moniteur d'un fort choc ou de fortes vibrations. Le fait de chuter ou tomber pourrait endommager le moniteur.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage, ni dans un endroit où il est probable que le moniteur serait soumis à des températures élevées, puisque cela pourrait occasionner la production d'une chaleur excessive, voire un incendie.
• N'utilisez pas le moniteur dans des endroits où il serait exposé directement aux rayons du soleil. Il y a le risque de déformation du boîtier externe, voire de défaillance du matériel si le moniteur est utilisé dans un endroit où il est exposé directement aux rayons du soleil.
• La prise secteur doit être installé à proximité de l'équipement et doit être facilement accessible.

Le cordon d'alimentation

• Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.
• Veillez à ne pas endommager le cordon d'alimentation : ne posez pas des objets lourds sur le cordon, ne l'étirez pas et ne le tordez pas d'une manière excessive. Si le cordon d'alimentation subit des dommages, il y a le risque d'incendie ou de décharge électrique.
• Ne branchez pas le cordon d'alimentation sur un bloc multiprises. L'emploi d'un rallonge risque de provoquer un incendie à la suite d'une surchauffe.
• Ne débranchez ni ne branchez le cordon d'alimentation avec les mains humides, au risque de provoquer une décharge électrique.
• Débranchez le cordon d'alimentation si vous prévoyez ne pas utiliser le moniteur pour une période prolongée.
• Ne tentez pas de réparer vous-même le cordon d'alimentation s'il est endommagé ou s'il ne fonctionne pas comme il faut. Demandez l'aide d'un technicien qualifié.

Portée du manuel

• Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
• Tous les autres noms de marque et noms de produit sont des marques de commerce ou des marques de commerce enregistrées de leurs détenteurs respectifs.
• La langue utilisée aux menus affichés à l'écran dans le présent manuel est l'anglais, et est utilisée à titre d'exemple.
• Les illustrations dans le présent manuel pourraient ne pas représenter exactement le produit ou l'affichage proprement dit.

Rétro-éclairage DEL

- Le rétro-éclairage DEL incorporé dans ce produit a une durée de vie limitée.

* Si l'écran s'éteint ou ne s'allume pas, il pourrait être nécessaire de remplacer le rétro-éclairage DEL.
* Le rétro-éclairage DEL est fait exclusivement pour aller dans ce produit, et tout remplacement doit être pris en charge par un concessionnaire ou centre agréé de service après-vente SHARP. Veuillez communiquer avec un concessionnaire ou centre de service agréé SHARP pour demander de l'aide à ce sujet.

Table des matières

Nomenclature des pièces ....7

Pour brancher le cordon d'alimentation....8

Mise sous/hors tension....9

Réglages de l'affichage....10

Dépannage 12

Spécifications techniques ....13

Composants fournis

Si l'un ou l'autre des composants manque, veuillez communiquer avec votre concessionnaire.

□ Moniteur à affichage à cristaux liquides : 1
□ Adaptateur CA : 1
□ Cordon d'alimentation : 1
□ Câble HDMI : 1
□ Manuel d'utilisation (le présent manuel) : 1
□ Pied : 1

Installation

■Fixez le pied

! Attention

• Évitez de vous pincer les doigts.
- Évitez de toucher au panneau ACL lors de fixer le pied. Une pression de la main sur le panneau ACL pourrait endommager celui-ci.
- Vérifiez que le pied est fixé fermement en place avant de l'utiliser.

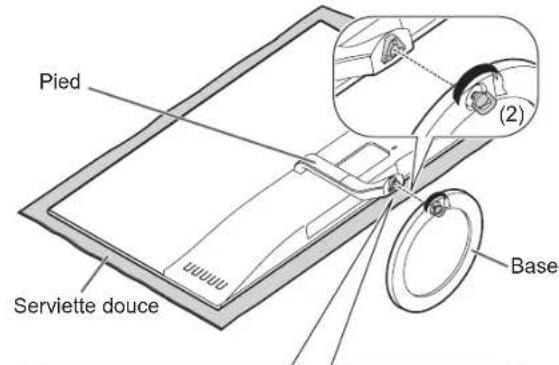

Pied Serviette douce Base (2)

1. Étirez une serviette douce sur une surface plane. Veillez à ne pas endommager le moniteur : posez-le doucement sur la serviette, avec l'affichage orienté vers la serviette.
2. Fixez la base sur le pied.

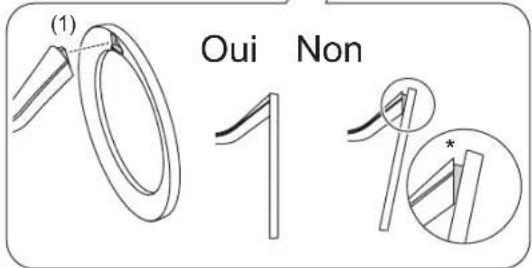

(1) Alignez la partie saillante du pied avec la niche dans la base. Veuillez appliquer une pression ferme de sorte qu'il n'y ait aucun jeu entre le pied et la base.

*: Si un écart ou un jeu existe, veuillez desserrer les vis dans le dessous de la base et alignez-les.

(2) Tout en appliquant une pression sur le pied et sur la base de manière à rapprocher les deux et éliminer tout jeu entre les deux, serrez les vis fermement dans le dessous de la base.

■Ajustement de l'angle

!Attention

• Veillez à tenir les deux côtés du moniteur lors d'ajuster l'angle de vue.
• Attention : une pression de la main sur le panneau ACL risque d'endommager celui-ci.

Nomenclature des pièces

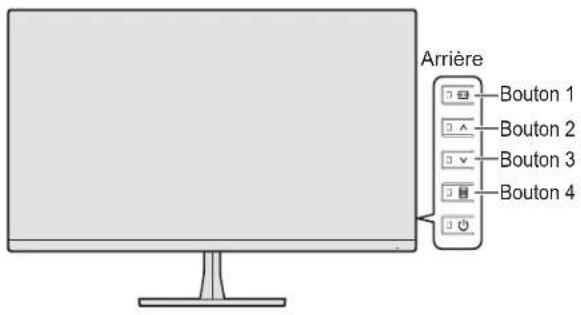

■Vue avant

1. Voyant DEL de mise sous tension (Se reporter à la page 9)
2. Bouton 1 (Réglage automatique /Retour) (Se reporter à la page 10)
3. Bouton 2 (Défiler vers le haut)
4. Bouton 3 (Défiler vers le bas)
5. Bouton 4 (Menu / Régler) (Se reporter à la page 10)
6. Bouton 5 (Mise sous/hors tension) (Se reporter à la page 9)
7. Trou de dispositif antivol (k)

Un dispositif de verrouillage, disponible dans le commerce, peut être raccordé au moniteur. Le trou de dispositif antivol est compatible avec le système de sécurité Kensington MicroSaver.

1. Borne d'entrée D-sub
   La connexion se fait par la voie d'un câble VGA disponible dans le commerce.
2. Borne d'entrée HDMI
   La connexion se fait par la voie du câble HDMI fourni dans l'emballage ou disponible dans le commerce (produit certifié HDMI).
3. Borne d'entrée de casque d'écoute
   Pour connecter un casque d'écoute disponible dans le commerce (mini prise stéréo φ 3,5 mm).
4. Borne de connexion d'adaptateur CA (Se reporter à la page 8)

!Attention

• Mettez le moniteur hors tension et débranchez le cordon d'alimentation de la prise de courant avant de brancher/débrancher un câble de connexion. Veuillez consulter également les consignes dans le manuel d'utilisation de l'appareil que vous connectez au moniteur.
• Ne pliez pas le câble et n'exercez pas une force sur le câble, au risque de provoquer des dommages ou dysfonctionnements.
• N'utilisez pas un câble dont le terminal a été endommagé ou altéré. Forcer une connexion risque de provoquer un dysfonctionnement.

ASTUCES

- Dépendamment de l'ordinateur (carte vidéo) à connecter, le signal pourrait ne pas s'afficher correctement.

Pour brancher le cordon d'alimentation

! Attention

- Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.

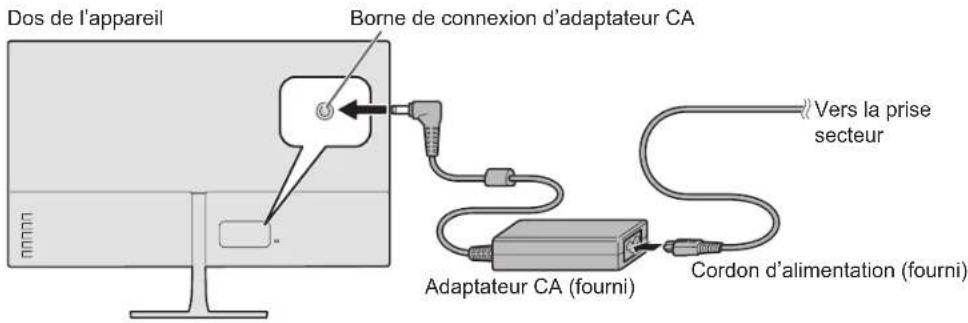

1. Utilisez l'adaptateur CA et le cordon d'alimentation compris dans l'emballage pour brancher l'appareil sur une prise secteur.

Dos de l'appareil Borne de connexion d'adaptateur CA Vers la prise secteur Adaptateur CA (fourni) Cordon d'alimentation (fourni)

Mise sous/hors tension

Allumer l'appareil

1. Pressez le bouton 5.


Arrière Bouton 5 Voyant DEL

Le voyant DEL de mise sous tension s'allume.

2. Allumez l'ordinateur.

L'écran s'allume.

Voyant Statut du	moniteur
Blanc Entrée du signal
Orange	Aucune entrée de signal (état de veille/attente de signal)
Éteint Hors tension

■ Fonction de changement automatique d'entrée

• Lorsque l'entrée sélectionnée n'est pas disponible, s'il y a un mode d'entrée où un signal vidéo est disponible, le mode d'entrée du moniteur changera immédiatement à celui qui présente un signal disponible.
• Similairement, si le mode d'entrée sélectionné est en attente de signal ou veille, et qu'il y a un mode d'entrée où un signal vidéo est disponible, le mode d'entrée changera immédiatement à celui qui présente un signal disponible.

Mise sous/hors tension

1. Éteignez l'ordinateur.

2. Pressez le bouton 5.

Le voyant DEL de mise sous tension s'éteint.

!Attention

- Lorsque vous ne comptez pas utiliser le moniteur pour une longue période de temps, veuillez débrancher le cordon d'alimentation de la prise de courant.

! Attention

• Veillez à attendre au moins 5 secondes avant d'effectuer une mise sous/hors tension. Un plus bref intervalle de mise sous/hors tension pourrait provoquer un dysfonctionnement.
• Pour déconnecter entièrement l'appareil, débranchez la fiche de la prise de courant.

Réglages de l'affichage

Arrière Bouton 1 Bouton 2 Bouton 3 Bouton 4

Réglage automatique (D-SUB seulement)

Lorsque le signal d'entrée est D-SUB, l'horloge, la phase, la position horizontale et la position verticale sont réglées automatiquement.

Faites fonctionner avec un signal d'entrée vidéo.

1. Pressez le bouton 1.

Le réglage automatique se déclenchera.

ASTUCES

- Dépendamment du signal d'entrée ou de l'image affichée à l'écran, le réglage pourrait ne pas se faire correctement. Dans un tel cas, veuillez régler chaque point dans le menu PICTURE (Se reporter à la page 11)

Régler

Faites fonctionner avec un signal d'entrée vidéo.

(Exemple de démarche : régler la BRIGHT au menu d'image.)

1. Pressez le bouton 4.

Le menu principal s'affiche.

Pour quitter le menu principal, pressez le bouton 1.

2. Pressez le bouton 2 ou 3 pour sélectionner PICTURE et pressez le bouton 4.

Le menu image s'affichera.

PICTURE BRIGHT CONTRAST H-POS V-POS PHASE CLOCK

Pour retourner au menu principal, pressez le bouton 1.

3. Pressez le bouton 2 ou 3 pour sélectionner BRIGHT et pressez le bouton 4.

PICTURE BRIGHT 50 CONTRAST 50 H-POS 50 V-POS 50 PHASE 50 CLOCK 50

4. Pressez le bouton 2 ou 3 pour effectuer les réglages souhaités, puis pressez le bouton 4.

Les paramètres du contenu sont déterminés.

Pour retourner au menu principal, pressez le bouton 1.

ASTUCES

- S'il n'y a aucune entrée faite pendant une certaine période de temps, l'interface de menu se fermera automatiquement. Le délai peut être modifié au menu OSD TIMER (Se reporter à la page 11).

Détails sur les points du menu

Le menu présentera des différences d'un mode d'entrée à l'autre.

■PICTURE

BRIGHT

Régler l'intensité lumineuse du rétro-éclairage.

CONTRAST

Régler l'écart entre les parties les plus sombres et les parties les plus claires de l'image.

H-POS (D-SUB)

Régler la position horizontale de l'image.

V-POS (D-SUB)

Régler la position verticale de l'image.

PHASE (D-SUB)

Régler le signal d'horloge d'échantillonnage du signal vidéo applicable.

CLOCK (D-SUB)

Régler la fréquence d'échantillonnage du signal vidéo applicable.

■COLOR ADJUSTMENT

WHITE BALANCE

Régler l'équilibre des blancs.

Si USER est sélectionné, il est possible de régler le contraste des signaux individuels R, V et B.

LOW BLUE LIGHT

Lorsque WHITE BALANCE est réglé sur LOW BLUE LIGHT, un ratio réduit de lumière bleue peut être configuré. Cette option est disponible seulement lorsque WHITE BALANCE est réglé sur LOW BLUE LIGHT.

■INPUT

INPUT

Sélectionne le signal d'entrée.

WIDE MODE

Choisir le format d'affichage, soit plein écran soit 4: 3 lorsque le format du signal d'entrée est 4: 3.

■SETTING

VOLUME

Régler le volume à partir de la borne de casque d'écoute.

OSD TIMER

Ajuste l'heure affichée de l'OSD.

RGB INPUT RANGE < ENTRÉE RVB> (HDMI)

Utilisez AUTO normalement. La gamme RVB de signal d'entrée est détecté automatiquement.

Si malgré l'utilisation de la fonction AUTO, vous ne parvenez pas à régler correctement la gamme RVB de signal d'entrée, réglez-la en vous basant sur l'image. Si le réglage est différent, les noirs de l'image seront éclaircis et les dégradés compressés.

DCR

Pour régler si la fonction de rapport de contraste dynamique s'emploie ou pas.

OVER-DRIVE

Pour régler si le mode de vitesse surmultipliée s'emploie ou pas.

Lorsque le mode est activé, ça sert à réduire l'effet escalier aux scènes où il y a beaucoup de mouvement rapide.

Dépendamment du contenu que vous passez, il y a la possibilité que l'image ne s'affiche pas correctement dans ce mode, auquel cas, il faudrait désactiver le mode Over-drive.

LANGUAGE

Règle la langue utilisée dans les menus affichés à l'écran.

RESET

Remettre les réglages principaux des menus aux paramètres originaux de l'usine. Cela ne change pas pour autant les réglages INPUT ou LANGUAGE.

■INFORMATION

Affiche la résolution et la sélection de signal d'entrée actuel.

ASTUCES

- Lorsque WHITE BALANCE est réglé sur LOW BLUE LIGHT , il est impossible de régler BRIGHT et CONTRAST .

- Lorsque DCR est réglé sur ON, il est impossible de régler BRIGHT et CONTRAST .

Dépannage

Si vous éprouvez de la difficulté avec votre affichage, avant d'appeler un technicien, veuillez consulter les conseils de dépannage suivants. Les demandes de service technique peuvent se faire à partir de l'adresse web indiquée sur la fiche de garantie.

Aucune image ne s'affiche à l'écran.

• L'adaptateur AC et/ou le cordon d'alimentation sont-ils débranchés? (Se reporter à la page 8).
• L'interrupteur de mise sous tension est-il réglé sur «off»? (Se reporter à la page 9).

Il y a une image qui s'affiche à l'écran mais il n'y a aucun audio au casque d'écoute.

- Vérifiez que le volume n'est pas réglé sur minimum. (Se reporter à la page 11).

Il est impossible de faire afficher l'image à l'écran.

• Le câble est-il un produit certifié HDMI?
• Le signal d'entrée est-il compatible avec cet appareil? (Se reporter à la page 15).
• La connexion entre le moniteur et l'ordinateur est-elle correcte?
• Est-ce que l'ordinateur est allumé?
• Est-ce que l'ordinateur est en mode veille/économie d'énergie? Pressez n'importe quelle touche du clavier ou bien déplacez la souris.
• Éteignez l'appareil, attendez au moins 5 secondes, puis rallumez-le.
• Si plusieurs bornes d'entrée sont utilisées en même temps, il se peut que l'entrée souhaitée ne soit pas celle qui est sélectionnée.

Le mode d'entrée change automatiquement.

• Cet appareil est configuré de telle sorte que, si un signal vidéo se perd, le mode d'entrée changera automatiquement à un autre entrée où il y a un signal vidéo.
• En conséquence, le mode d'entrée pourrait changer dans l'un ou l'autre des scénarios suivants.
• Lorsque l'ordinateur connecté au moniteur passe en mode veille
• Lorsque la lecture des contenus vidéo est arrêtée sur l'appareil de lecture connecté au moniteur

Spécifications techniques

■Spécifications techniques

Modèle LL-B270 LL-B240 LL-B220
Composant ACL ACL TFT de catégorie 27"[68,7 cm sur la diagonale]TFT LCD		ACL TFT de catégorie 23,8"[60,5 cm sur la diagonale]TFT LCD		ACL TFT de catégorie 21,5"[54,6 cm sur la diagonale]TFT LCD
Résolution maximale (pixels) 1920 x 1080
Max. de couleurs Approx. 16,77 millions de couleurs
Espacement pixels 0,311 mm (H)		× 0,311 mm (V) 0,2745 mm (H)	×0,2745 mm (V)	0,24795 mm (H) ×0,24795 mm (V)
Luminosité (typique) 250 cd/m		^2 *1 (valeur par défaut: 200 cd/m2)
Rapport de contraste (typique) 3000: 1
Angles de vue 178° droite/gauche		/haut/bas (rapport de contraste ≥ 10) 176° droite/gauche/haut/		bas(rapport de contraste ≥ 10)
Surface active de l'écran (mm) 597,6 (L) x 365,15 (H) 527,04 (L) x 296,46 (H) 476,064 (L) x 267,786 (H)
Prêt à l'emploi VESA DDC2B
Bornes d'entrée	Vidéo	HDMI x 1
		Mini D-sub 15 broches, 3 rangées x 1
Borne de sortie	Casque d'écoute	Mini prise stéréo 3,5 mm x 1
Alimentation		CA 100 V - 240 V, 50/60 Hz (lors d'utiliser l'adaptateur CA compris dans l'emballage), CC 19 V
Plage de température *2		0°C à 40°C
Plage d'humidité *2		10% à 85% (sans condensation)
Consommation (fonctionnement normal /mode d'attente de signal d'entrée)		40W/0,5W(lors d'utiliser l'adaptateur CA compris dans l'emballage)	30W/0,5W(lors d'utiliser l'adaptateur CA compris dans l'emballage)
Dimensions (mm)(sans tenir compte des éléments en saillie)		Approx. 613 (L) x 220 (P) x 444 (H)	Approx. 539 (L) x 180 (P) x 402 (H)	Approx. 494 (L) x 180 (P) x 378 (H)
Poids (kg)		Approx. 3,9	Approx. 3,2	Approx. 2,5

*1 La luminosité variera en fonction du mode d'entrée et d'autres réglages de l'image. Le niveau d'intensité lumineuse baissera au fil du temps. Étant donné les caractéristiques matérielles de cet appareil, il es impossible de maintenir un niveau d'intensité lumineuse absolument stable et précise.
*2 Dans un tel cas, veuillez vérifier les plages de température spécifiées pour les appareils connectés.

Conformément à notre engagement en matière d'amélioration continue, SHARP se réserve le droit d'apporter des modifications au design et aux spécifications techniques, sans avis préalable, en vue d'améliorer nos produits. Les spécifications de performance indiquées sont les valeurs nominales des unités de production. Les unités individuelles pourraient présenter des écarts par rapport à ces valeurs nominales.

Spécifications techniques

■Schémas

Veuillez prendre note que les valeurs indiquées sont approximatives.

(1) Largeur d'ouverture (7) (2) (5) (6) Hauteur d'ouverture (8)

Spécifications techniques

■Synchronisation signal compatible

Résolution écran Vsync (Hz)			Analogique Numérique
			D-SUB HDMI
PC	640×480 60 Oui Oui
	800×600 56 Oui Oui
		60 Oui Oui
	1 024×768 60 Oui Oui
	1 280×720 60 Oui Oui
	1 280×960 60 Oui Oui
	1 920×1 080 60 Oui Oui
AV	640×480p 60 Non Oui
	720×480p 59,94 Non Oui
		60 Non Oui
	720×576p 50 Non Oui
	1 280×720p 50 Non Oui
		60 Non Oui
	1 920×1 080p 50 Non Oui
		60 Non Oui

• Tous sont conformes uniquement avec un signal non-entrelacé.
• Dépendamment de l'ordinateur connecté au moniteur, il est possible que l'image ne s'affiche pas correctement, même s'il s'agit d'un signal compatible tel que décrit ci-dessus.

■DDC (prêt à l'emploi)

Ce moniteur supporte la norme VESA DDC (Display Data Channel).

DDC est une norme de signal employée pour effectuer une connexion prête à l'emploi de moniteurs et ordinateurs. Les données de résolution et autres paramètres sont partagés entre les deux appareils. Cette fonction peut être utilisée à condition que l'ordinateur supporte DDC et qu'il ait été configuré pour détecter les moniteurs prêts à l'emploi.

Il y a plusieurs types de DDC, qui varient en fonction de la méthode de communication employée. Ce moniteur supporte le DDC2B.

Spécifications techniques

■Broches d'entrée HDMI

(Connecteur HDMI)

No.	Fonction No. Fonction
1	TMDS donnée 2+ 11 TMDS horloge	protégées
2	TMDS données 2 protégées	12	TMDS horloge-
3	TMDS donnée 2- 13 CEC
4	TMDS donnée 1+ 14 N.C.
5	TMDS données 1 protégées	15	SCL
6	TMDS donnée 1- 16 SDA
7	TMDS donnée 0+ 17 DDC/CEC GND
8	TMDS données 0 protégées	18	+5 V
9	TMDS donnée 0- 19		Détection de connexion à chaud
10	TMDS horloge+

■Broches d'entrée D-sub

(Mini D-sub 15 broches)

No.	Fonction No. Fonction
1	Signal d'entrée vidéo rouge	9 +5 V
2	Signal d'entrée vidéo vert 10 GND
3	Signal d'entrée vidéo bleu 11 N.C.
4	N.C. 12 Données DDC
5	GND 13 Signal d'entrée Hsync
6	GND pour signal d'entrée vidéo rouge	14	Signal d'entrée Vsync
7	GND pour signal d'entrée vidéo vert	15	Horloge DDC
8	GND pour signal d'entrée vidéo bleu
