Type de produit	Support mural pour téléviseur
Marque	Kanto
Modèle	LDX690
Capacité de charge maximale	57 kg (125 lb)
Compatibilité VESA	Jusqu'à 600x400 mm (selon les vis fournies)
Matériau	Acier robuste
Dimensions approximatives de la plaque murale	Environ 70 x 40 cm (selon configuration)
Poids du support	Environ 4 kg
Type de fixation murale	Sur montants bois ou mur béton/brique (épaisseur min. 10 cm)
Inclinaison	Nivellement horizontal possible après installation
Gestion des câbles	Oui, intégrée
Garantie	Garantie limitée de 5 ans
Contenu de l'emballage	Plaque murale, cadre H, équerres TV, vis et entretoises, outillage
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Vérifier la solidité du mur. Utiliser uniquement sur surface verticale.
Pièces détachées et réparabilité	Contacter Kanto pour pièces de rechange. Réparation par un professionnel recommandée.
Informations générales	Notice disponible en téléchargement. Vidéo d'installation en ligne.

FOIRE AUX QUESTIONS - LDX690 Kanto

Quel est le poids maximal supporté par le support Kanto LDX690 ?

Le support mural Kanto LDX690 peut supporter jusqu'à 57 kg (125 lb). Ne dépassez jamais cette limite pour éviter tout risque de chute ou de blessure.

Quels types de murs sont compatibles avec ce support ?

Le support est conçu pour une installation sur montants en bois ou murs en béton/brique d'au moins 10 cm d'épaisseur. Il n'est pas adapté aux murs à montants d'acier ou en blocs de béton. En cas de doute, consultez un installateur qualifié.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous au guide de sélection des vis fourni (étapes 1.1 A-H). Les vis doivent correspondre aux trous VESA de votre TV. Utilisez les entretoises en plastique si nécessaire pour éviter d'endommager le téléviseur.

Puis-je utiliser ce support avec un téléviseur incurvé ?

Oui, grâce aux entretoises fournies, le support peut s'adapter aux téléviseurs incurvés. Vous devrez peut-être utiliser des vis plus longues pour compenser la courbure.

Comment niveler le téléviseur après installation ?

Après avoir accroché le téléviseur, utilisez les vis de réglage situées sur les équerres pour ajuster l'inclinaison horizontale. Consultez l'étape 7 du manuel pour plus de détails.

Le support permet-il de faire passer les câbles ?

Oui, le Kanto LDX690 intègre un système de gestion des câbles pour masquer les fils et offrir une installation plus propre.

Quels outils sont nécessaires pour l'installation ?

Le support est livré avec la visserie nécessaire. Vous aurez besoin d'un tournevis (cruciforme) et d'un niveau à bulle. Une perceuse peut être requise pour le perçage initial sur béton.

Que faire si une pièce est manquante ou défectueuse ?

Contactez Kanto directement via les méthodes indiquées dans la notice. N'utilisez pas de pièces défectueuses. La garantie de 5 ans couvre les défauts de matériel.

Comment nettoyer et entretenir le support mural ?

Nettoyez le support avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je installer le support seul ou faut-il être deux ?

Il est fortement recommandé d'être deux personnes pour manipuler et accrocher le téléviseur en toute sécurité. Suivez les instructions étape par étape.

MODE D'EMPLOI LDX690 Kanto

Merci d'avoir choses Kanto

Lisez entierement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous ave des doutes concernant la sécurité de l'installation, s'il vous plait consulter un installer qualifie. Assurez-vous qu'il n'y a pas de pieces defectueuses ou manquantes. N'utilise pas les pieces defectueuses. Kanto ne peut pas etre tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, I'assemblage incorre cate, ou une manipulation ou utilisation incorre cate de ce produit. S'il y a des materiaux qui vous manquent, ou si vous n'etes pas certain si un matériel est defectueux, s'il vous plaift contactez Kanto directement par une des methodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instability et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilise pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installeratur qualifié si vous n'êtes pas sur du type de mur que vous pourriez avoir.

Regarder la video d'installation en ligne à:

1. Select TV Screws and Spacers
   Choisissez les écrous et entreprises de téléviseur
   Selección tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entreprises pour téléviseurs irregulares Seleccione los espaciadores para televisores irregulares
3. Remove H-Frame from Wall Plate Assembly Retirez le cadre 'H' de l'ensemble de plaque murale Retire el marco H del ensamblaje de la plac a de pared
4. Attach TV Brackets
   Attachez les équres de téléviseur
   Fije los soportes de televisor
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placac de pared
6. Hang and Secure TV Attachez et securisez le téléviseur Cuelgue y asegure el televisor
7. Level TV Nivellez le téléviseur Nivelar el televisor
8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
9. Manage Cables
   Gérez les cables
   Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de proceedser à assembler.

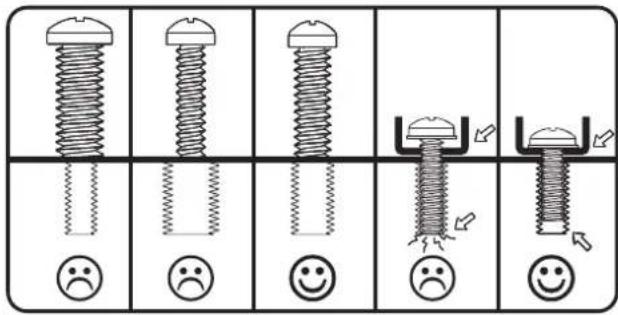

1. Select TV Screws and Spacers Choisissez les vis et les entreprises de téléviseur Selezione tornillos y espaciadores para el televisor

1.1 A-H Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de désirir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.1 A-H SeLECTIONTORNILLOS

1.2 I-K Choisissez les entreprises

Des entreprises en plastique sont aussi fournies en 3 épaisses différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possedent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.

Les entreprises peuvent être utilisées pour creer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueiller un téléviseur incurve. Vous devriez peut-être utiliser des vis plus longues.

4. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVENTISSEMENT / PRECAUCION

Ne posez pas la télévisueur sur son front. Utilisez un mur ou un support de télévisueur.

Assure you que la surface porteuse supporte la limite de poids mentionnee dans les acertissements de precaution en bas de la page deux. Serrez les vis tire fond (P) jusqu'à ce quela plaque murale soit bien fixee contre le mur. Ne serrez pas excessivement les vis tire fond (P). Chaque vis tire fond doit etre située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en beton ou en brique est d'au moins 4" d'épaissur. Assurez-vous que l'ancré est complètement ras avec la surface du beton, même s'il y a une autre couche de matériel, comme la cloison seche. Si la cloison seche est plus de 5/8" d'épaissur, des tire-fonds personnalisés doivent être utilisés. La densité du beton doit être au moins à 2000 psi.

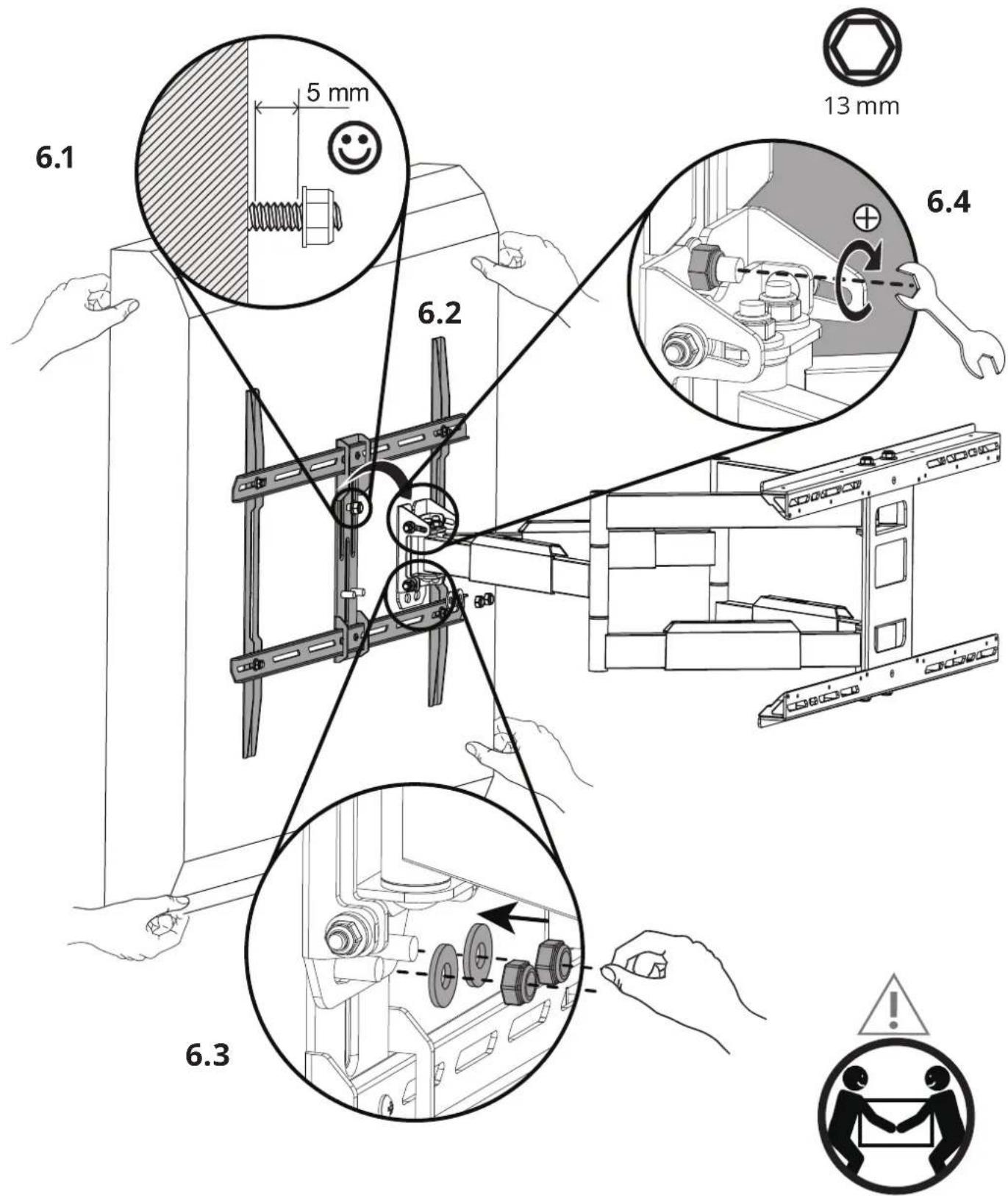

6. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

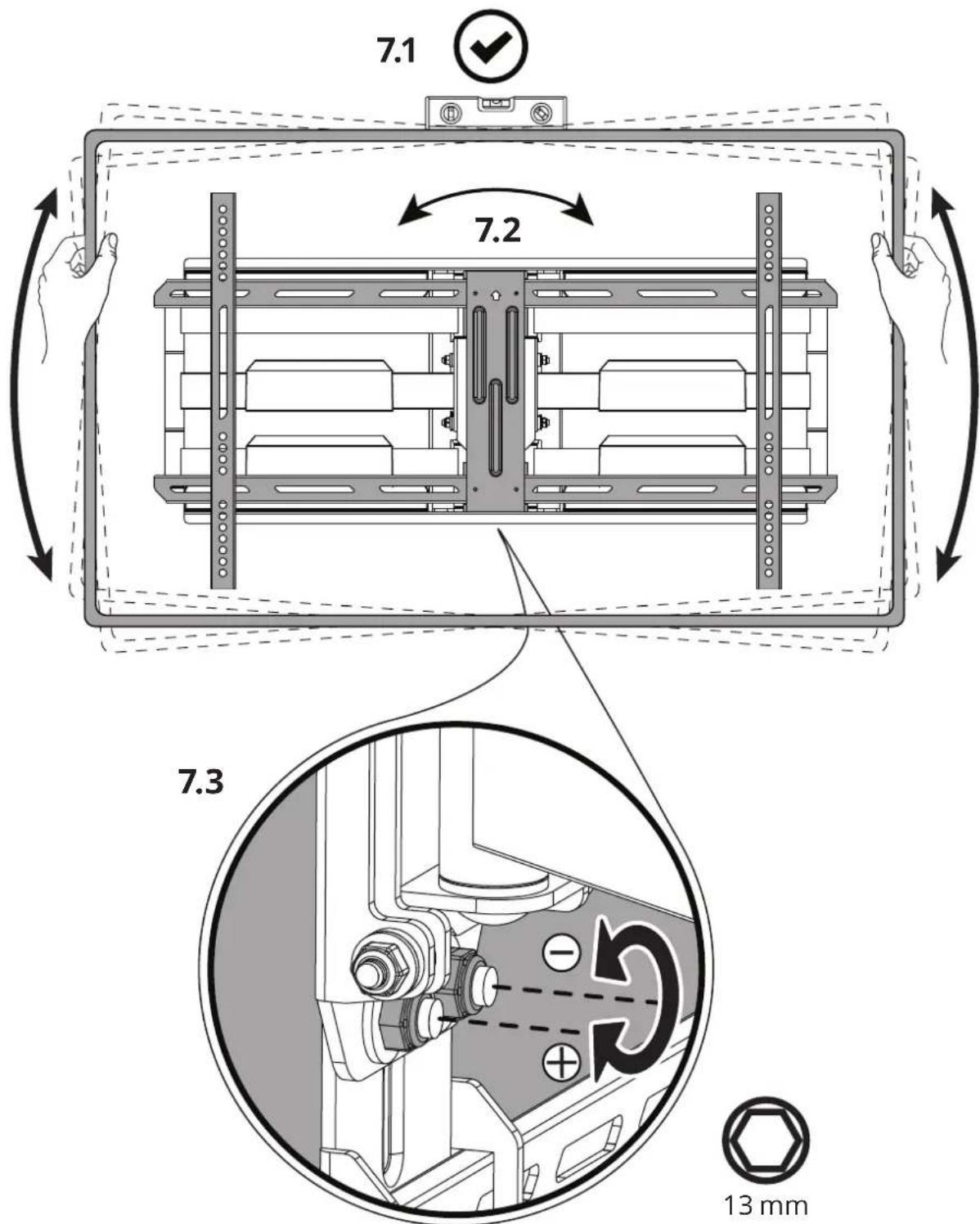

7. Level TV

Nivellez le téléviseur
Nivelar el televisor

Finalisez les ajustements

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout defaulted materiel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel resultant de tels defaults et si Kanto en est informé avant 5 ans suivant la date d'envoi avec presentation de la facture originale délivrée par un revendeur/agree, Kanto s'engage, à sa discrétion, à fournir des pieces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Tout piece de remplacement ou tout apparil de substitution sera garantie pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront charges d'obtenir un numero d'autorisation de re�oit et de payer les frais de retour du produit a un entrepot de Kanto ou un centre agree. Si le materiel est couvert en vertu de la garantie enoncée precedemment, Kanto s'engage a fournir des pieces de remplacement ou substituer le materiel et a assume les frais d'envoi vers le client. Veillez a保守 I'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommendé d'assurer votre colis.

Les renseignements du manuel ont ete soigneusement controlés et sont considerés comme exacts. Kanto decline toutfois toute responsabilité pour toute erreur contene dans le manuel. Kanto ne pourra en aucun cas etre tenu responsable de tout dommage direct, indirect, special, accidentel ou consecutif resultant d'un defaut quelconque de I'equipement, meme si I'eventualite de tels dommages a eteprevenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualite marchande et d'adquation a un usage particulier, toutes expressement exclues
