ICUSB2322X - Convertisseur audio/vidéo StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur USB vers RS-232 série (adaptateur série)
Marque	StarTech.com
Modèle	ICUSB2322X
Nombre de ports série	2 ports RS-232 DB9 mâle
Interface hôte	USB 2.0 (port USB B femelle)
Protocole série	RS-232C
Débit maximal	230 Kbps
Alimentation	Via USB ou adaptateur secteur 5V DC (non inclus, connecteur DC 2.1 mm)
Systèmes d'exploitation supportés	Windows 8 (32/64), 7, Vista, XP, Server 2012, 2008 R2, 2003
Dimensions (L x l x H)	113 x 80 x 25 mm
Poids	300 g
Certifications	CE, FCC, RoHS
Garantie	2 ans
Température de fonctionnement	0 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % HR (sans condensation)
Fonctionnalité spéciale	Mémoire non volatile pour conservation du numéro de port COM (COM port retention)
Contenu du carton	Adaptateur ICUSB2322X, câble USB (Type A vers B), guide d'installation, CD de pilotes
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Réparabilité	Pièces détachées non disponibles auprès du fabricant. Contacter le support technique StarTech.com pour les réparations sous garantie.

FOIRE AUX QUESTIONS - ICUSB2322X StarTech.com

Comment installer les pilotes sur Windows 10 ?

Téléchargez les derniers pilotes depuis www.startech.com/Downloads (référence ICUSB2322X). Décompressez l'archive et suivez les instructions de l'assistant d'installation. Sous Windows 10, le pilote peut s'installer automatiquement ; sinon, utilisez l'option 'Mettre à jour le pilote' dans le Gestionnaire de périphériques et pointez vers le dossier décompressé.

Quelle est la fonction de mémoire non volatile (COM port retention) ?

La mémoire non volatile enregistre le numéro de port COM attribué à chaque adaptateur. Ainsi, même si vous changez de port USB ou redémarrez le système, le même numéro COM sera conservé, facilitant la configuration d'applications utilisant un port série fixe.

L'adaptateur nécessite-t-il une alimentation externe ?

L'adaptateur peut être alimenté directement par le port USB. Cependant, si les périphériques connectés nécessitent plus de courant, utilisez l'alimentation externe 5V DC (connecteur 2.1 mm, centre positif). Cet adaptateur n'est pas inclus.

Quels câbles sont fournis ?

Le carton contient un câble USB de type A vers B pour connecter l'adaptateur à l'ordinateur. Les câbles série DB9 ne sont pas inclus.

Puis-je utiliser cet adaptateur avec des appareil RS-422 ou RS-485 ?

Non, l'ICUSB2322X est spécifiquement conçu pour le protocole RS-232C. Pour RS-422 ou RS-485, utilisez un adaptateur dédié StarTech.com.

Comment résoudre l'erreur 'The hash for the file is not present in the specified catalog file' lors de l'installation ?

Cette erreur apparaît souvent sous Windows 8/10. Téléchargez la dernière version du pilote depuis le site StarTech.com. Lors de la mise à jour manuelle, décochez 'Afficher le matériel compatible' et sélectionnez directement 'TUSB3410 UART EVM' dans la liste des modèles.

Quel est le débit maximal supporté ?

Le débit maximal est de 230 Kbps, ce qui convient à la plupart des périphériques série standard (modems, imprimantes, terminaux).

L'adaptateur est-il compatible avec les systèmes d'exploitation autres que Windows ?

La notice mentionne uniquement Windows. Pour Linux ou macOS, des pilotes alternatifs peuvent exister, mais StarTech.com ne les fournit pas officiellement.

Comment nettoyer l'adaptateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de nettoyants liquides ou abrasifs.

Quelle est la garantie du produit ?

L'ICUSB2322X bénéficie d'une garantie constructeur de 2 ans à compter de la date d'achat. Elle couvre les défauts de fabrication. Contactez le support StarTech.com pour toute réclamation.

MODE D'EMPLOI ICUSB2322X StarTech.com

Adaptateur série USB-RS232C professionnel (avec fonction d'enregistrement COM)

ICUSB2321X

ICUSB2322X

ICUSB2324X

DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com

Pour les dernières informations, veuillez consulter www.startech.com

Déclaration de conformité FCC

Ce produit a été testé et jugé conforme aux limites pour un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce produit génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

· Réorienter ou déplacer l'antenne de réception. · Augmenter la distance entre le produit et le récepteur. · Connecter le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté. · Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Utilisation de marques, marques déposées et autres noms ou symboles protégés par la loi

Ce document peut contenir des marques, marques déposées et autres noms ou symboles protégés par la loi. Ils ne sont en aucun cas liés à StarTech.com. Leur utilisation est uniquement destinée à expliquer le contenu du produit au client, et ne signifie pas que StarTech.com garantit le produit ou le cyberespace, ni que lesdits tiers garantissent le contenu de ce document. Sauf indication contraire explicite dans ce document, StarTech.com reconnaît que toutes les marques, marques déposées, cybermarques et autres noms ou formes protégés par la loi utilisés dans ce document appartiennent à leurs propriétaires respectifs.

Table des matières

Introduction 1

附屬品 1 1

八一德工亞吉卜 2

ICUSB2321X 2 ICUSB2322X 2 ICUSB2324X 3

1nst-1el手順 4

手動インストール 4 自動インストール 9 インストールの確認 9

設定 10

巴 ^ 己 配列 10

手動インストールのトラブルシューティング 11

仕様 13

技術ノート 14

保証の関係の基層の状態 14

はんだに

StarTech.com製プロ仕様USB-RS232Cシリアルアダプタをご購入いただきありがとうございます。その革新的なデバイスを使うことにより、USBポート経由でシリアルデバイスを簡単に使うことができ、不揮発性メモリに接続したデバイス固有の設定内容を記録することができます（COMポート記録機能）、また、USBポートが接続されているUSBポートに関係なく、希望の設定を維持することができます。

費用対効果の高いソリューション=本USB-シリアルアダプタは、周辺機器をUSB対応にアップグレードする費用をかけずに、シリアルモデム、バーコードスキャナ、PDA、その他ホストコンピュータのUSBポートとシリアル同期を行うデバイスを接続するのに最適です。

付属品

• 1x adaptateur USB-RS232C série
• 1x câble USB (uniquement pour ICUSB2322X/ICUSB2324X)
• 1x carte de visite
• 1x manuel

Configuration requise

· Un port USB disponible sur un système compatible USB · Windows®8 (32/64 bits), 7 (32/64), Vista (32/64), XP (32/64), Server 2012, 2008R2, 2003 (32/64)

Guide du matériel

ICUSB2321X

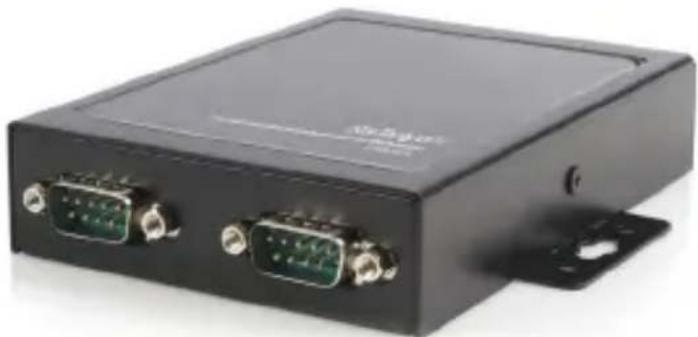

ICUSB2322X

Panneau avant

Panneau arrière

—

ICUSB2324X

Panneau avant

Panneau arrière

インストール手順

本製品の最新のドライバーパッケージをwww.startech.comウェブサイトからダウンロードし、下記の手動インストール手順に沿ってインストールを行うことをお勧めします。

旧式ドライバ（同梱のCDでインストールする場合や、古いバージョンはダウンロードを用いる）。Setup.exe（実行可能）インストーラを使って、その後に続く手順に記載いたします。自動インストール手順に従って、インストールを進めてください。

自動インストール手順ではインストール問題が発生する場合、その後に記述されている手動ドライバインストールに従ってインストールを行ってください。

手動インストール

Windows® 8、7、Vista、Server® 2012、2008 R2

1. http://www.startech.com/Downloadsにアクセスし、製品ID「ICUSB2321X」、「ICUSB2322X」、または「ICUSB2324X」のいずれかを入力します。 2.「ドライバ」一覧から最新のドライバパッケージをダウンロードし、ダウンロードが完了したら、希望のフォルダにドライバパッケージを解凍します。
2. USB-シリアルアダプタを使いのコンピュータシステムに接続いたします。
3. Windows起動時、「新しいハードウェアが検出されました」ダイアログが画面に表示されます。画面を閉じます。
4. メインのスタートメニューから、「コンピュータ」を右クリックし、「管理」を選択いたします。Windows 8.1をご使用の場合は、「スタート」ボタンを右クリックし、

「デバイスマネージャ」を選択いたします。

1. 「コンピュータの管理」画面左側の「デバイスマネージャ」を選択いたします。

1. 「その他のデバイス」セクションを展開し、新たに検出された「StarTech.com製アダプタ」デバイス上で右クリックし、「ドライバの更新」を選択すると、ドライバの更新ウィザードが起動いたします。

8.「どの方法でドライバを検索しますか？」画面で、「コンピュータを参照してドライバを検索します」をクリックし、次に「コンピュータ上のデバイスドライバの一覧から選択します」をクリックします。

9.「次の一覧からデバイスの種類を選択してください。」と名前の付けられた次の画面から、「すべてのデバイスを表示」（デフォルトでハイライトされています）を選択し、「次へ」をクリックします。

注意：この画面はすべてのシステムに表示されます。表示されない場合は、次の手順に進みます。

10.「このハードウェア用にインストールするデバイスドライバを選択してください」画面で「ディスクから取得」ボタンをクリックしてください。

1. 表示される「ディスクからインストール」画面で「参照」ボタンをクリックします。

12.開いた「ファイルの場所」ダイアログウィンドウから、ダウンロードしたドライバパッケージを解凍したフォルダに進みます。 13.「ドライバ」フォルダをダブルクリックすると、使用中のシステムに合わせて32ビットか64ビットか、いずれかのフォルダをダブルクリックします。 14.「usbuart3410.inf」という名前のファイルを選択し、「開く」ボタンをクリックします。 15.「ディスクからインストール」ダイアログボックスの「OK」ボタンをクリックし、画面を閉じます。 16. ドライバをインストールしたら、「このハードウェア用にインストールするデバイスドライバを選択してください」画面まで戻り、「次へ」をクリックします。ドライバのインストールが完了次第、「閉じる」をクリックします。 17. その時点で、「Windowsはそのドライバソフトウェアの発行者を確認します」というメッセージボックスが表示されます。表示されたら、「そのドライバソフトウェアをインストール」をクリックします。

注意：ドライバのインストール中にWindowsに問題が発生した場合、下記の「手動インストール」の手順を参照してください。

Windows XP

1. http://www.startech.com/Downloads にアクセスし、製品ID「ICUSB2321X」、「ICUSB2322X」、または「ICUSB2324X」のいずれかを入力します。 2.「ドライバ」一覧から最新のドライバのパッケージをダウンロードし、ダウンロードが完了したら、任意のフォルダにドライバのパッケージを解凍します。
2. USBシリアルアダプタをコンピュータシステムに接続します。
3. Windows起動時、「新しいハードウェアが検出されました」ダイアログが画面に表示されます。画面を閉じるか、閉じます。 5.「マイコンピュータ」上で右クリックし、「管理」を選択して「デバイスマネージャ」を開きます。「コンピュータの管理」画面左側の「デバイスマネージャ」を選択します。
4. 「その他のデバイス」セクションを展開し、新たに検出された「StarTech.com製アダプタデバイス」上で右クリックし、「ドライバの更新」を選択すると、「ハードウェアの更新ウィザード」が起動します。 7.「ハードウェアの更新ウィザード」のメイン画面で、「一覧または特定の場所からインストールする（詳細）」を選択し、「次へ」をクリックします。
5. 次の画面で、「インストールするドライバは自分で選択します。自動検出しない。」を選択し、「次へ」をクリックします。 9.「ハードウェアの種類」という名前の次の画面で、「すべてのデバイスを表示する」（デフォルトで選択されています）を選択し、「次へ」をクリックします。

注意：この画面はすべてのシステムに表示されます。表示されない場合は、次の手順に進みます。

10.「このハードウェア用にインストールするデバイスドライバを選択してください」画面で「ディスクから取得」ボタンをクリックします。

1. 表示される「ディスクからインストール」画面で「参照」ボタンをクリックします。

12.開いた「ファイルの場所」ダイアログウィンドウから、ダウンロードしたドライバパッケージを解凍したフォルダまで進みます。

13. Sélectionnez le fichier nommé « usbuart3410.inf », puis cliquez sur le bouton « Ouvrir ».

14. Dans l'écran qui s'ouvre, vérifiez que l'adaptateur série StarTech.com est sélectionné, puis cliquez sur « Suivant ».

1. À ce moment, un message peut s'afficher indiquant « Windows ne peut pas vérifier l'éditeur de ce pilote ». Cliquez sur « Installer ce pilote quand même ».

Installation automatique

Remarque : Avant de connecter l'adaptateur USB série à l'ordinateur hôte, installez le logiciel requis (fourni) sur l'ordinateur hôte pour que l'installation se termine correctement.

1. Insérez le CD du pilote dans le lecteur de DVD-ROM de l'ordinateur.
2. Recherchez le fichier « Setup.exe » et exécutez-le.
3. L'installation démarre et l'écran « Bienvenue » s'affiche. Cliquez sur « Suivant » pour continuer.
4. Il vous sera demandé de sélectionner le dossier d'installation de l'adaptateur série StarTech.com. Pour choisir manuellement le dossier, cliquez sur « Parcourir ». Sinon, laissez le dossier par défaut et cliquez sur « Suivant ».
5. Veuillez patienter pendant que les fichiers nécessaires sont copiés et installés.
6. Une fois l'installation terminée, un message vous informera que les pilotes ont été installés correctement. Cliquez sur « Terminer » pour fermer l'assistant d'installation.
7. Connectez l'adaptateur USB-série à votre système informatique. Windows détectera automatiquement le périphérique et installera le pilote.

Vérification de l'installation

Windows

1. Sur l'ordinateur, cliquez avec le bouton droit de la souris, ouvrez le « Gestionnaire de périphériques » et sélectionnez « Gérer ». La fenêtre « Gestion de l'ordinateur » s'ouvre. Sur le côté gauche de l'écran, sélectionnez « Gestionnaire de périphériques » (si vous utilisez Windows 8, sélectionnez « Panneau de configuration » puis « Gestionnaire de périphériques »). 2. Développez la section « Ports » et l'adaptateur StarTech.com ou le périphérique TUSB3410 UART EVM devrait apparaître.
2. Le port se voit attribuer automatiquement un numéro séquentiel par Windows, mais vous pouvez le modifier en cliquant avec le bouton droit sur le port et en sélectionnant « Propriétés » pour spécifier la plage.

Paramètres

Pour configurer le port série USB, suivez les étapes ci-dessous.

1. Dans le Gestionnaire de périphériques, double-cliquez sur « Ports (COM et LPT) » pour le développer.
2. Cliquez avec le bouton droit sur le port nouvellement ajouté et sélectionnez « Propriétés ».
3. Dans la fenêtre « Propriétés », sous l'onglet « Paramètres », vous pouvez configurer les fonctions de l'adaptateur USB-série.

1 DCD

2 TxD

3 RxD

4 DTR

5 GND

6 DSR

7 RTS

8 CTS

9 RI

Installation manuelle du pilote

Si Windows n'a pas installé l'adaptateur correctement selon la procédure ci-dessus, suivez les étapes ci-dessous pour installer l'adaptateur correctement.

1. Sur l'écran « Windows a rencontré un problème lors de l'installation du pilote pour votre périphérique », cliquez sur « Fermer ».

Mise à jour du pilote - Adaptateur StarTech.com

Windows a rencontré un problème lors de l'installation du pilote pour votre périphérique.

Windows a trouvé un pilote pour votre périphérique mais a rencontré une erreur lors de la tentative d'installation.

Startech.com Serial Adapter

Le hachage du fichier n'est pas présent dans le fichier catalogue spécifié. Le fichier est probablement corrompu ou a été altéré.

Si vous connaissez le fabricant de votre appareil, vous pouvez visiter son site Web et consulter le support.

2. Répétez les étapes 9 à 15 de la procédure d'installation manuelle ci-dessus. 3. Sur l'écran « Sélectionnez le périphérique à installer pour ce matériel », décochez la case « Afficher le matériel compatible ». 4. Sélectionnez le périphérique TUSB3410 UART EVM, cliquez sur « Suivant », puis cliquez sur « Fermer » une fois le pilote installé.

Sélectionnez le pilote de périphérique que vous souhaitez installer pour ce matériel.

Sélectionnez le fabricant et le modèle de votre périphérique matériel, puis cliquez sur Suivant. Si vous disposez d'un disque contenant le pilote à installer, cliquez sur Disque fourni.

Afficher le matériel compatible

Modèle

TUSB341U LAKI EVM

MSP-EXP430F5438 USB - Port série

MSP-FET430UIF-VCP

Startech.com Serial Adapter

TIEN.CYM

Ce pilote est signé numériquement.

Découvrez pourquoi la signature des pilotes est importante

Next

Cancel

1. À ce moment, Windows vous demandera de confirmer l'éditeur du pilote. Dans ce cas, cliquez sur « Installer ce pilote quand même ».

Si vous avez besoin d'une assistance supplémentaire pour le dépannage ou l'installation, veuillez contacter le support technique de StarTech.com au 1-800-265-1844.

Spécifications

ICUSB2321XICUSB2322XICUSB2324X
罰一卜数	1 2 4
熱ストインターフueur		USB 2.0
コネケlla	1 x USB Aタイ�(オス)1 x DB9 (才ス)	1 x USB Bタイ�(メス)2 x DB9 (才ス)1 x DC電源1 x 2ピュンターマルプロット	1 x USB Bタイ�(メス)4 x DB9 (才ス)1 x DC電源1 x 2ピュンターマルプロット
シリALLYフロトウ尔		RS-232C
最大デーア軽送速度		230 Kbps
対応才レーダイングASHSteuム	Windows® 8 (32/64ビット)、7 (32/64)、Vista (32/64)XP (32/64)、Server® 2012、2008 R2、2003 (32/64)
規制認証		CE、FCC、RoHS
重量		33.4g 300 g 593g
製品の外形寸法(幅×奥行き×高さ)		207.0mm x35.0mm x135.0mm	113.0mm x80.0mm x25.0mm

Assistance technique

L'assistance technique gratuite à vie de StarTech.com vous offre une tranquillité d'esprit lors de l'utilisation de nos produits. Si vous avez besoin d'aide avec votre produit, visitez http://jp.startech.com/Support. Nous mettons à votre disposition des canaux d'assistance, des manuels et des ressources téléchargeables.

Pour les dernières informations disponibles, consultez http://jp.startech.com/Downloads.

Informations sur la garantie

Ce produit est couvert par une garantie de 2 ans.

StarTech.com garantit ses produits contre tout défaut de pièces ou de fabrication à compter de la date d'achat. Pendant cette période, nous réparerons ou remplacerons, à notre discrétion, tout produit défectueux. La garantie couvre uniquement les pièces et la main-d'œuvre. StarTech.com ne peut être tenu responsable des défauts ou dommages causés par une mauvaise utilisation, un abus, une modification ou l'usure normale.
