Block300B - Ampli de basses Harley Benton - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur de basses 300W, impédance 4 ohms, entrée jack 6,35 mm, sortie XLR, égaliseur 3 bandes.
Utilisation	Idéal pour les répétitions, concerts et enregistrement, facile à transporter grâce à sa conception compacte.
Maintenance et réparation	Vérifier régulièrement les connexions et câbles, nettoyer les prises et les boutons pour éviter l'accumulation de poussière.
Sécurité	Utiliser uniquement avec une source d'alimentation compatible, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Garantie de 2 ans, support technique disponible, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - Block300B Harley Benton

Comment puis-je brancher mon Harley Benton Block300B à une enceinte ?

Pour brancher votre Harley Benton Block300B à une enceinte, utilisez un câble jack 6,35 mm (1/4 pouce) pour connecter la sortie de l'ampli à l'entrée de l'enceinte. Assurez-vous que l'impédance de l'enceinte est compatible avec l'ampli.

Mon ampli ne s'allume pas, que faire ?

Vérifiez d'abord que l'ampli est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur est en position 'ON'. Si l'ampli ne s'allume toujours pas, essayez de remplacer le fusible.

Comment régler le volume et les tonalités sur le Block300B ?

Utilisez les boutons de volume et de tonalité situés sur le panneau avant de l'ampli. Le bouton de volume contrôle le niveau sonore global, tandis que les contrôles de tonalité vous permettent d'ajuster les aigus et les graves selon vos préférences.

L'ampli produit un bruit de fond, que faire ?

Assurez-vous que tous les câbles sont bien connectés et en bon état. Éloignez l'ampli des sources de bruit électrique, comme les ordinateurs ou les téléviseurs. Si le problème persiste, essayez de tester l'ampli avec un autre instrument.

Puis-je utiliser le Block300B avec des effets externes ?

Oui, vous pouvez utiliser des effets externes. Branchez vos pédales d'effet dans le loop d'effet ou directement dans l'entrée de l'ampli. Assurez-vous de régler les niveaux pour éviter la distorsion.

Comment entretenir mon Harley Benton Block300B ?

Pour entretenir votre ampli, nettoyez régulièrement le boîtier avec un chiffon doux. Évitez l'humidité et la chaleur excessive. Vérifiez périodiquement les connexions et remplacez les câbles usés.

Quelles sont les spécifications techniques du Block300B ?

Le Harley Benton Block300B délivre une puissance de 300 watts à 4 ohms. Il est équipé d'entrées pour basse, d'un égaliseur 3 bandes et d'une sortie casque pour un usage silencieux.

Mon ampli chauffe beaucoup, est-ce normal ?

Un certain niveau de chaleur est normal, surtout après une utilisation prolongée. Assurez-vous que l'ampli est bien ventilé. Si la chaleur devient excessive, éteignez l'ampli et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI Block300B Harley Benton

1.1 Informations complémentaires 5 1.2 Conventions typographiques 6 1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9 3 Performances 15 4 Installation et mise en service 16 5 Connexions et éléments de commande 17 6 Données techniques 23 7 Câbles et connecteurs 26 8 Protection de l'environnement 30

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

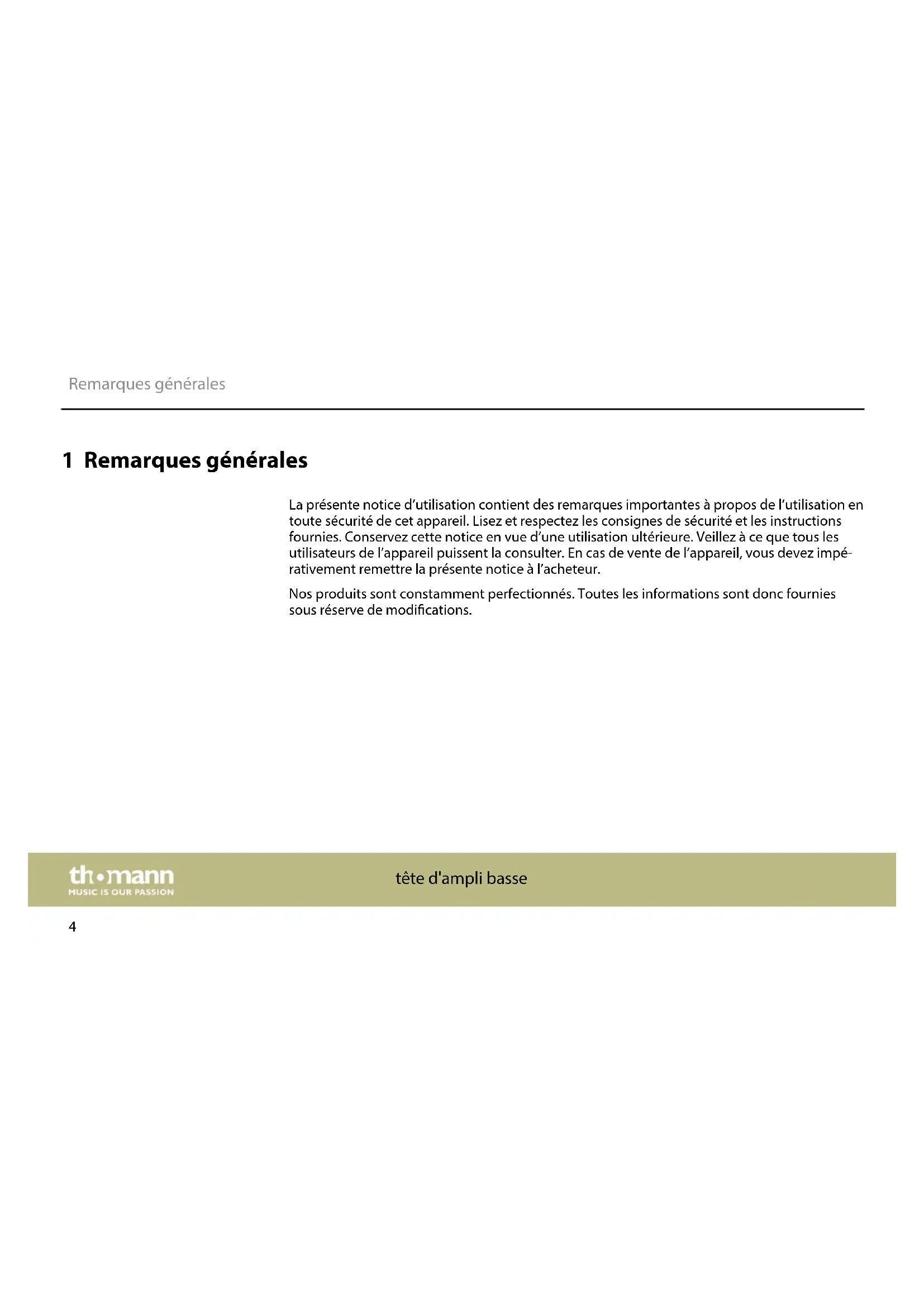

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

tête d'ampli basse

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

Bloc-300B

TH·MANN MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Th·Mann MUSIC IS OUR PASSION

tête d'ampliасse

Terme générique signification

DANGER directe se traduisant par de graves lésions voire la mort si cette-ci ne peut être évitée.

ATTENTION! potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement type de danger

Avertissement : tension électrique dangereuse.

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Symbole d'avertissement type de danger

Avertissement : emplacement dangereux.

tête d'ampli basse

2 Consignes de sécurité

Utilisation conforme

Cet appareil sert à amplifier les signaux provenant des instruments de musique à microphones électromagnétiques. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Dangers pour les enfants

Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

tête d'ampliасse

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre Electricien/agréé.

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Risque d'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

tête d'ampliassе

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas.

En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

tête d'amplification

3 Performances

Cette tête d'ampli basse puissant se caractérise par les propriétés suivantes :

Design compact et léger Puissance de sortie : 300 Watt à 4 Ω Class-D ICE-niveau final Égaliseur 5 bandes Sortie D. l. avec interrupteur Pre/Post- & Lift/Ground Sensibilité à l'entrée commutable pour les basses actives ou passives Entrée Line pour le réglage du volume pour les répétitions Prise de casque Gigbag disponible en option (n° art. 194575)

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

4 Installation et mise en service

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

tête d'ampli basse

5 Connexions et éléments de commande

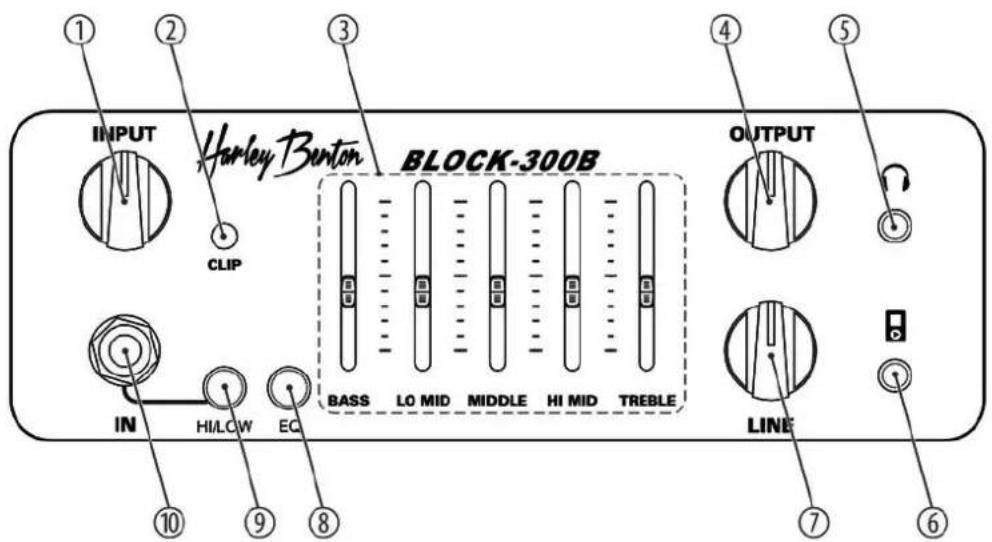

Face avant

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

1 [INPUT]

Bouton de réglage du volume dans le niveau préliminaire. Lorsque la LED [CLIP] s'allume en rouge, ce bouton de réglage doit être tourné jusqu'à ce que la LED redevienne verte. Si des bandes de fréquences individuelles doivent avoir été accentuées, l'ajustage du bouton de réglage [INPUT] peut être à nouveau nécessaire.

2 [CLIP]

La LED est allumée en vert lorsque l'appareil est allumé. Elle est allumée en rouge lorsque le signal est saturé. Tournez ensuite le [INPUT] bouton de réglage jusqu'à ce que la LED s'allume à nouveau en vert.

3 [BASS] / [LO MID] / [MIDDLE] / [HI MID] / [TREBLE]

Bouton de réglage pour accentuer/atténuer les basses fréquences / les fréquences Médium inférieures / les fréquences Médium / les fréquences Médium supérieures / les hautes fréquences

4 [OUTPUT]

Bouton du volume général

Sortie jack en 3,5 mm pour le branchement d'un casque

tête d'ampli basse

Entrée jack en 3,5 mm pour le branchement d'un appareil de lecture avec niveau Line, par ex. lecteur MP3 ou téléphone mobile

7 [LINE]

Bouton de réglage du volume pour l'entrée

8 [EQ]

Active ou déactive la zone égaliseur. L'ajustage par les curseurs de réglage est seulement possible si la zone égaliseur est activée.

9 [HI/LOW]

Commutateur pour la sensibilité et l'impédance de l'entrée [IN]. Lors de l'utilisation d'instruments passifs, cet interrupteur doit se couvrir en position [HI] (non enforcé), sans quoi le niveau d'entrée ne suffit pas à contrôler entièrement l'amplificateur. Lors de l'utilisation d'instruments passifs, cet interrupteur doit se couvrir en position [LOW] (enforcé), sans quoi une saturation et par là même une surcharge du niveau préliminaire peut se produire, ce qui se traduit par des distorsions d'une sonorité fort perturbante.

10 [IN]

Prise jack en 6,35 mm pour raccorder une asse électrique

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

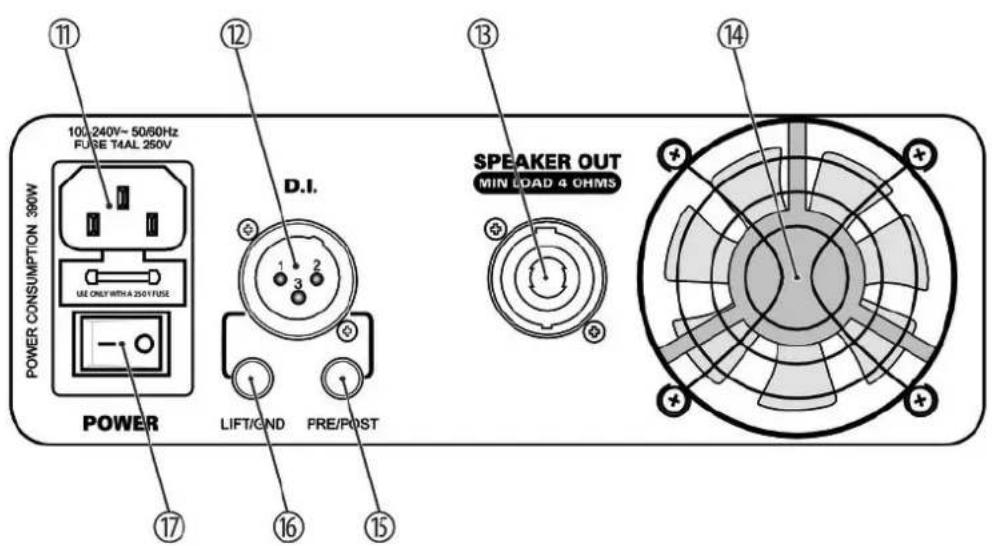

Face arrrière

tête d'ampli basse

11 [POWER]

Châssis CEI avec portefusible pour l'alimentation électrique

12 [D. I.]

Sortie Direct Out symétrique pour raccorder un pupitre de mixage, directement un système PA ou pour l'enregistrement

13 [SPEAKER OUT]

Sortie de haut-parleurs Speakon pour la connexion d'enceintes de haut-parleurs adaptées. L'impédance totale de 4 ne doit pas être dépassée négativement par la charge raccordée.

14 Ventilateur

15 [PRE/POST]

Cet interrupteur détermine où le signal DI est pris en charge. En position [PRE], le signal est pris en charge devant l'égaliseur de tonalité et le compresseur, en position [POST], derrière.

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

16 [LIFT/GND]

Cet interrupteur sépare ou connecte le potentiel de masse de la sortie DI et la masse de l'appareil. En position [LIFT] (non appuyée), la masse de l'appareil est séparée. Cela permet d'éliminer d'éventuels bruits parasites dus aux boucles de masse, qui peuvent apparaître suite à la connexion de l'appareil avec d'autres appareils mis à la terre. En position [GND] (appuyée), la masse de l'appareil est connectée.

17 Interrupteur électrique de mise en marche ou en arrêt de l'appareil

tête d'ampli basse

6 Données techniques

Classe de l'amplificateurClass-D ICE
Impédance d'entrée High 1,5 MΩ
	Low 32 kΩ
	Line 60 kΩ
Impédance de sortie D.I. 470 Ω (symétrique)
Bandes de fréquences Basses 50 Hz +/- 10 dB
	Fréquences Médium inférieures	180 Hz +/- 10 dB
	Médium 660 Hz +/- 10 dB
	Fréquences Médium supérieures	3 kHz +/- 10 dB
	Aigus 12,5 kHz +/- 10 dB
Puisance de sortie Enceintes max. 300 W sous min. 4 ΩV de charge

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Rapport signal/bruit > 80 dB (A vérifié)
Distorsion harmonique (THD) < 0,5 %
Puisance consommée 390 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 4 A, 250 V, à action retardée
Dimensions (L × H × P) 200 mm × 80 mm × 200 mm
Poids 1,55 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 50 %, sans condensation

tête d'ampli basse

Informations complémentaires

Gigbag En option (n° art. 194575)
Compresseur Non
Limiteur Non
Processeur d'effetNon
Boucle d'effets externe Non
Format rack Non

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée sur tout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

tête d'amplification

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal 2 Terre

Bloc-300B

Th·Mann MUSIC IS OUR PASSION

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche jack tripolaire en 3,5 mm (stéréo, asymétrique)

1 Signal (en phase, +) 2 Signal (en opposition de phase, -) 3 Terre

1 Signal (à gauche) 2 Signal (à droite) 3 Terre

tête d'ampliасse

Fiche XLR (symétrique)

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

Bloc-300B

Th·mann MUSIC IS OUR PASSION

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
