Caractéristiques techniques	Téléviseur LG 49UK6300PVB, écran 49 pouces, résolution 4K UHD (3840 x 2160), technologie LED, HDR10, Dolby Vision.
Connectivité	3 ports HDMI, 2 ports USB, Wi-Fi intégré, Bluetooth.
Audio	Puissance sonore de 20W, Dolby Digital, DTS.
Utilisation	Compatible avec les applications de streaming, interface utilisateur intuitive, télécommande incluse.
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware via USB ou Wi-Fi.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, dimensions avec support : 110,7 x 70,5 x 22,5 cm, poids : 12,5 kg.

FOIRE AUX QUESTIONS - 49UK6300PVB LG

Comment connecter mon téléviseur LG 49UK6300PVB à Internet ?

Pour connecter votre téléviseur à Internet, allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Configuration du réseau'. Choisissez soit 'Wi-Fi', soit 'Câble Ethernet' et suivez les instructions à l'écran.

Que faire si l'image de mon téléviseur est floue ?

Vérifiez les câbles de connexion, assurez-vous qu'ils sont bien branchés. Essayez de changer la source d'entrée et vérifiez les paramètres d'image dans le menu 'Paramètres'.

Comment effectuer une réinitialisation d'usine sur mon téléviseur ?

Allez dans 'Paramètres', sélectionnez 'Général', puis 'Réinitialisation d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Mon téléviseur ne s'allume pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez d'appuyer sur le bouton d'alimentation de la télécommande et du téléviseur. Si le problème persiste, débranchez le téléviseur pendant quelques minutes.

Comment mettre à jour le logiciel de mon téléviseur LG 49UK6300PVB ?

Allez dans 'Paramètres', puis 'À propos de ce téléviseur'. Sélectionnez 'Mise à jour du logiciel' et choisissez 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Le son de mon téléviseur est désynchronisé avec l'image, que faire ?

Accédez au menu 'Paramètres', puis à 'Son'. Recherchez l'option 'Synchronisation audio' pour ajuster le délai audio afin qu'il corresponde à l'image.

Comment ajouter des applications sur mon téléviseur ?

Accédez au LG Content Store depuis l'écran d'accueil, parcourez ou recherchez l'application que vous souhaitez installer, puis sélectionnez 'Installer'.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le capteur du téléviseur.

Comment régler la luminosité et le contraste de l'écran ?

Allez dans 'Paramètres', sélectionnez 'Image', puis ajustez les niveaux de 'Luminosité' et 'Contraste' selon vos préférences.

Mon téléviseur ne trouve pas les chaînes lors de la recherche, que faire ?

Vérifiez que l'antenne est correctement connectée. Allez dans 'Paramètres', puis 'Chaînes' et effectuez une nouvelle recherche des chaînes disponibles.

MODE D'EMPLOI 49UK6300PVB LG

• Le téléviseur LED de LG combine un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant demettre en service votre produit et conservez-le afin de pouvoir vous y reférer ulterieurement.

Avtissement! Consignes de sécurité

AVERTISSEMENT

Ce symbole est destiné à prévenir l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boitier du produit. Cette tension peut être d'amplitude suffisante pour constituer un risque d'électrocution.

Ce symbole est destiné à prévenir l'utilisateur que des instructions importantes sur le fonctionnement et l'entretien (réparation) de l'appareil se trouvent dans la documentation.

AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS LE PRODUIT À LA PLUIE OU À L'HUMIDITE.

• POUR PRÉVENIR TOUT RISQUE D'INCENDIE, TENEZ LES BOUGIES OU AUTRES OBJECTS À FLAMMES NUES ÉLOIGNÉS DE CE PRODUIT EN TOUT TEMPS.
• N'installez pas la TV et la télécommande dans les environnementés suivants:

-Évitez d'exposer l'appareil à la lumière directe du soleil.
-Une zone fortement humide comme une salle de bain
-À proximé d'une source de chaleur comme une cusinière et tout autre appeareil produit de la chaleur.
-À proximé d'un plan de travail de cuisine ou d'un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l'huile.
-Une zone exposée à la pluie et au vent.

• N'exposez pas l'appareil à la pluie ou aux éclaboussures. Ne placez pas d'objets contenant du liquide (teils qu'un vase, une tasse, etc.) sur ou au-dessus de ce produit (par exemple, sur une étagère au-dessus de l'unité).
• N'installez pas le téléviseur à proximé d'objets inflammables, comme de l'essence ou des bougies. N'expose pas directement le téléviseur à l'air conditionné.

-N'installez pas l'appareil dans un endroit excessivement poussiereux.

Le non-respect de cette consigne peut provoquer un incendie, un choc électrique, une combustion/explosion, un dysfonctionnement ou une déformation du produit.

- Ventilation

-Installez le téléviseur dans un endroit bien aéré. Évitez les espaces fermés, tels qu'un meuble de bibliothèque.
- N'installez pas le produit sur un tapis ou un coussin.
-Évitez de bloquer ou de couvrir le produit avec un tissu ou autre matériel lorsque l'unité est branchée.

• Évitez de toucher les ouvertures de ventilation. Lors de l'utilisation prolongée du télévisuer, les ouvertures de ventilation peuvent surchauffer.
• Protégez le cable d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliure, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifiez soignement les fiches, les prises murales et les points de sortie du cordon de l'appareil.
• Ne déplacez pas le téléviseur tant que le cordon d'alimentation est branché.
  N'utilisez pas de cordon d'alimentation endommagé ou déforme.
  Veillez à tener le cordon d'alimentation par la fiche pour le débrancher. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branchez pas trop d'appareils à la même prise secteur pour éviter les risques d'incendie ou de chic électrique.
• Déconnexion de l'appareil de l'alimentation principale

-La fiche d'alimentation est I'element de déconnexion. En cas d'urgence, la fiche d'alimentation doit rester facilement accessible.

• Ne laïsez pas les enfants grimper sur la TV ou s'agripper dessus. Dans le cas contraire, la TV risque de tomber ce qui peut entrainer des blessures graves.
• Mise à la terre de l'antenne extérieure (peut varier selon le pays):

-Si une antennae exterieure est installee, respectez les precautions suivantes.

Un système d'antenne extérieure ne doit pas etre instalé a proximite de lignes electriques aériennes ou autres lumineres ou circuits electriques. Il ne doit pas enter en contact avec des lignes ou circuits electriques au risque d'entrainer un decès ou des blessures graves.

Assurez-vous que le système d'antenne est mis à la terre pour assurer une certaine protection contre les surtensions et l'accumulation des charges statiques. La section 810 du National Electrical Code (NEC) aux États-Unis fournit des informations concernant la mise à la terre correcte de l'antenne et de la structure porteuse, la mise à la terre du cable d'entrée à une unité de décharge d'antenne, la taille des conducteurs de terre, l'emplacement de l'unité de décharge d'antenne, la connexion et les préreaquis des electrodes de terre.

Mise à la terre d'une antenné selon le National Electrical Code, ANSI/NFPA 70

• Mise à la terre (ne s'applique pas aux apparèils ne nécessitant pas de mise à la terre)

• Un téléviser muni d'une fiche électrique secteur mise à la terre avec trois broches doit être branché sur une prise secteur mise à la terre avec trois broches. Veillez à brancher le cable de mise à la terre pour éviter les chocs ELECTriques.

• Ne touchez jamais cet apparéil ou cette antennée pendant un orage. Vous pourriez vous électrocuter.

Assurez-vous que le cordon d'alimentation est bien branché au téléviseur et à la prise murale. Si ce n'est pas le cas, la fiche d'alimentation et la prise risquent d'être endommagées. Dans des situations extremes, un incendie peut se déclarer.

• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans le produit, débranche le cordon d'alimentation et contactez le service client.

• Ne touche pas le bout du cordon d'alimentation lorsqu'il est branché. Vous risqueriez de subir un choc électrique.

- Si vous étés confronté à l'une des situations suivantes, débranche immédiatement le produit et contactez votre service client local.

-Le produit a ete endommagé.
-Si de I'eau ou une autre substance pénétre dans le produit (adaptateur secteur, cordon d'alimentation ou téléviseur).
-Si vous sentez de la fumée ou toute autre odeur émanant du téléviseur

• Pendant les orages ou lorsque l'appareil n'est pas utilisé pendant un long moment.

Meme si le téléviseur est eteint via la telecommande ou un bouton, l'alimentation secteur est connectee a l'unité si elle n'est pas debranchee.

• N'utilisez pas d'appareil électrique à haute tension à proximité du téléviseur (par exemple, un tue-mouches électrique). Cela pourrait endommager le produit.
• N'essayez pas de modifier ce produit sans une autorisation écrite de LG Electronics. Un incendie accidentel ou un choc électrique peuvent se produit. Contactez votre service client local pour tout service ou réparation. Des modifications non autorisées peuvent annuler le droit de l'utilisateur à utiliser ce produit.
  Utilisez uniquement des pieces/accessoires approuvés par LG Electronics. Le non-respect de cette consigne peut provoquer un incendie, un choc électric, un dysfonctionnement ou des dommages au produit.
• Ne démontez pas l'adaptateur secteur ou le cable d'alimentation. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
• Manipuez l'adaptateur avec précaution pour éviter de le faire tomber ou de l'abimer. Un impact pourrait endommager l'adaptateur.
  Pour réduire les risques d'incendie ou de choc électricne, ne touche pas le téléviseur avec les mains mouillées. Si le cordon d'alimentation est mouillé ou couvert de poussière, sechez intégralement la prise d'alimentation ou essuyez la poussière.

Batteries

-Rangez les accessoires (battery, etc.) dans un endroit sur hors de la portée des enfants.
-Ne court-circuitez pas les batteries, ne les demontez pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N'exposez pas les piles à une température excessive.

Déplacement

• Lorsque vous déplacez le produit, assurez-vous qu'il est étant, débranché et que tous les cables ont été retires. Il faut deux (2) personnes ou plus pour porter un téléviseur de grande taille. Ne vous appuyez pas sur le panneau avant du téléviseur et n'appliquez aucune pression dessus. Vous risqueriez d'endommager le produit ou de vous exposer à un risque d'incendie ou de blessure.

• Ne laïsez pas le matériel d'emballage anti-humidité ou l'emballage en vinyle à la portée des enfants.

• Évitez tout impact ou chute d'objets sur l'appareil, et ne laissiez rien tomber sur l'écran.
• N'appuyez pas fortement sur le panneau avec la main ou un objet pointu tel qu'un clou, un crayon ou un stylo. Ne rayez pas le panneau. Cela risquerait d'endommager l'écran.

Nettoyage

-Lorsque vous nettoyez le produit, débranchez le cordon d'alimentation et essuyez delicatement la surface avec un chiffon doux et sec. Ne pulverisez pas d'eau ou autre liquide directement sur le téléviseur. N'utilisez jamais de produit pour vitre, de désodorisant, d'insecticide, de lubrifiant, de cièvre pour voiture ou industrielle, d'abrasif, de diluant, de benzène, d'alcool, etc., car ces produits risqueraient d'endommager le produit et / ou son écran. Le non-respect de cette consigne peut provoquer un chic électrique ou endommager le produit.

Preparation

• Si le téléviseur est mis sous tension pour la première fois depuis son expulsion depuis l'usine, l'initialisation peut prendre quelques minutes.
  L'image presentee peut etre differente de�te télévisuer.
  L'affichage à l'écran de votre TV peut différer légarement de celui qui estprésenté dans ce manuel.
• Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modele de produit utilisé.
• De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce télévisuer.
  Le téléviseur doit être raccordé à une prise électrique facile d'accès située à proximite. Le bouton marche/arrêt n'est pas liévenu sur tous les modèles de produit. Pour eteindre ces appareils, il est nécessaire de débrancher le cordon d'alimentation.
• Les éléments fournis avec votre produit différé en fonction du modele choisi.
• Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions.
  Pour une connexion optimale, les cables HDMI et les péripériques USB doivent compter des connecteurs d'une épaissur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenatal en charge USB 2.0 si le cable USB ou la clé USB ne s'adapte pas au port USB de la TV.

$$ \begin{array}{l} ^ {} A \leq 1 0 m m \ ^ {} B \leq 1 8 m m \ \end{array} $$

Utilizez un cable certifie sur lequel est appose le logo HDMI.
- Si vous utilisez un cable non certifie HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. (Types de cables HDMI recommendés)

• Cable HDMI®/TM haute vitesse (max. 3 m)
  -CableHDMI/TMhaute yitesse avec Ethernet (max.3 m)

Utilisation de la ferrite (Selon le modele)

-La ferrite peut etre utilise pour réduire les ondes

electromagnétiques dans le cordon d'alimentation. Enroulez une seule fois le cordon d'alimentation autour de la ferrite.

[Côté du mur]

[Côté du téléviseur]

Achat séparé

Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications sans préavis dans le but d'améliorer la qualité du produit. Contactez vous revendeur pour vous procurer ces articles. Ces périhériques fonctionnent uniquement avec certains modèles.

Le nom ou le design du modele peut changer en cas de mise a niveau des fonctions du produit, des conditions de diffusion ou des politiques de confidentialite du fabricant.

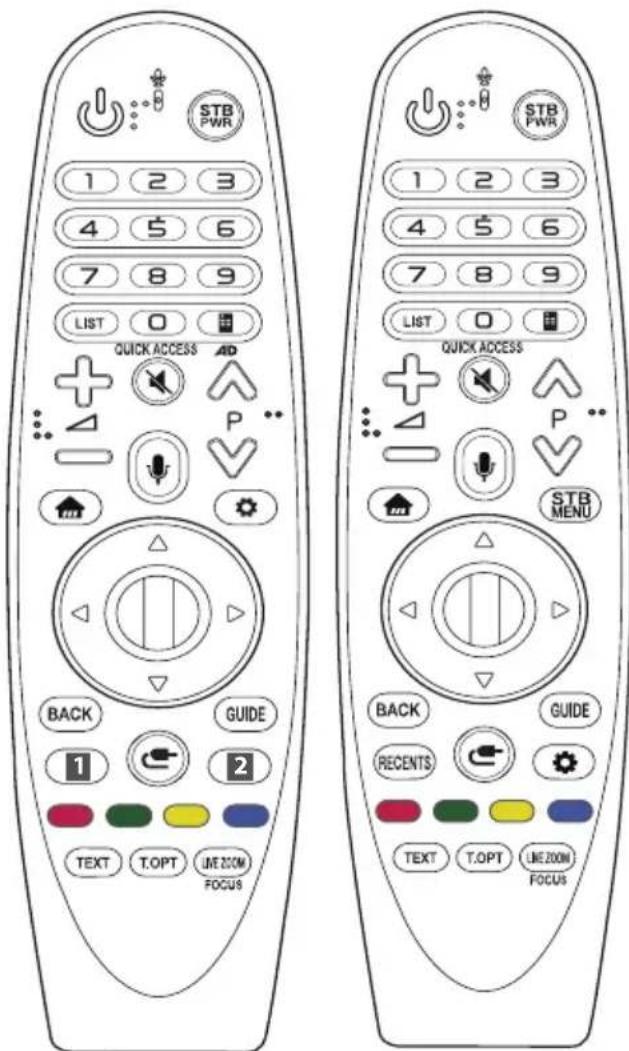

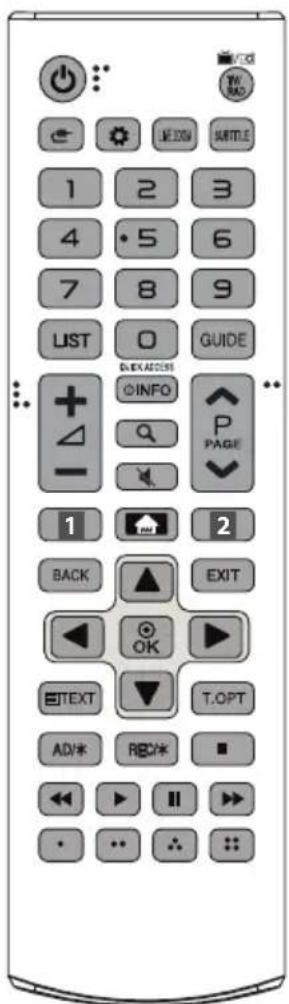

Telekomande Magic

(Selon le modele)

AN-MR18BA

Vérifiez si votre modèle de téléviseur prend en charge la fonction Bluetooth dans les specifications du module sans fil afin de vous assurer qu'il est compatible avec la télécommande Magic.

Support de fixation murale

(Selon le modele)

Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.

Modèle	49SK85*49SK80*49UK75*49UK77*43/50UK67*43UK66*43/50UK65*43UK64*43/50UK63*43UK62*43/49LK63*32/43LK62*32/43/49LK61*43LK60*43LK57*	55SK80*55UK77*55UK75*55UK69*55UK67*49/55UK66*55UK65*49/55UK64*49/55UK63*49/55UK62*49LK60*49LK57*
VESA (A x B) (mm) 200	x 200 300 x 300
Vis standard M6 M6
Nombre de vis 4 4
Support mural	LSW240BMSW240	OLW480BMSW240
Modèle	65SK95*55/65SK85*65SK80*65UK77*65UK75*65UK69*65UK67*65UK66*65UK65*65UK64*65UK63*60UK62*	75SK80*75SK81*70/75/86UK65*70/75/86UK71*70/75/86UK70*
VESA (A x B) (mm) 300 x 300 600 x 400
Vis standard M6 M8
Nombre de vis 4 4
Support mural 0LW48OB LSW640B

Soulever et déplacer la TV

Lisez les consignes suivantes afin d'éviter de rayer ou d'endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l'appareil.

• Nous vous recommendons de déplacer la TV dans sa boîte ou son emballage d'origine.
• Avant de déplacer ou de soulever la TV, déconnectez le cable d'alimentation et tous les cables.
  Lorsque you soulevez la TV, orientez I'ecran a I'opposé de youn pour évitér de l'endommager.

• Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tener par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

• Si votre téléviseur est volumineux, faites-vous aider par une autre personne.
  Lorsque yous transportez la TV, tenez-la comme indiqued sur l'illustration suivante.

Lorsque vous transporte la TV, ne I'expose pas à des secousses ou à des vibrations excessives.
Lorsque you transportez la TV, maintenance-la a la verticale, sans la coucher sur le cote ni l'incliner vers la gauche ou la droite.
N'exercez pas une pression excessive qui pourrait plier le chassin car cela pourrait endommager I'ecran.
Lorsque you manipulez le téléviseur, assurez-vous de ne pas endommager les boutons.

• Evitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
• Ne déplacez pas le téléviseur en le tenant par le clip de gestion des cables car ce dernier peut se briser et ainsi occasionner des blessures ainsi que des dommages au téléviseur.
  Pour fixer le support au téléviseur, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de le rayer.

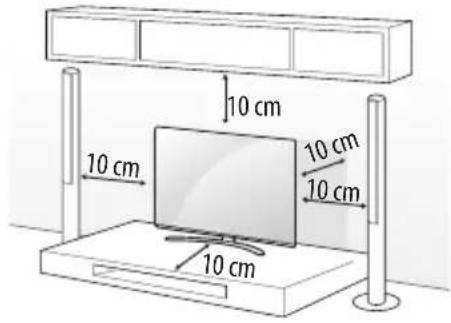

Installation sur une table

1 Soulevez et positionné la TV à la verticale sur une table.

Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.

(Selon le modele)

2 Branchez le cordon d'alimentation sur une prise murale.

Veiliez à ne pas appliquer de substances étrangères (huiles, lubricifants, etc.) sur les vis lors de l'assemblage du produit.

(Vous pourriez endommager le produit.)

• Si vous installez la TV sur un support, voirlez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entrainer des blessures.
• Afin d'optimiser la sécurité et la durée de vie du produit, n'utilise pas d' éléments non agreés.
• La garantie ne couvre pas les dommages ou les blessures du à l'utilisation d'éléments non agreés.
  Assurez-vous que les vis sont placées et serrées correctement. (Si les vis ne sont pas correctement serrées, le téléviseur pourrait s'incliner après son installation.) Ne serrez pas les vis en forçant excessivement, sous peine de les abimer et de finir par les desserrer.
• Si un téléviseur est posé sur un support instable, il risque de chuter et représenté un danger potentiel. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en suivant les précautions suivantes :

-Utiliser les boitiers et supports commandes par le fabricant du téléviseur.
-Utiliser uniquement des meubles pouvant supporter en toute sécurité le poids du téléviseur.
-Verifier que le téléviseur ne surplombe pas le bord du meuble sur lequel il est posé.
-Ne pas placer le téléviseur sur un meuble haut (par exemple un placard ou une bibliothèque) sans l'attacher au meuble à l'aide d'un support adapté.
-Ne pas poser le téléviseur sur du tissu ou tout autre matériel ou place entre le meuble et le téléviseur.
-Sensibiliser les enfants aux dangers qu'ils encourer lorsqu'ils grimpent sur le meuble pour atteindre le téléviseur ou ses boutons de commande.

Fixation du téléviseur au mur

(Selon le modele)

1 Insérez et serrez les boulons à ceil, ou les supports et les boulons à l'arrête de la TV.
- Si des boulons sont insérés dans les trouss des boulons à ceil, devissez d'abord ces boulons.
2 Fixez les supports muraux avec les boulons sur le mur.

Ajustez le support mural et les boulons à ceil à l'arrête de la TV.

3 Attachez les boulons à œil et les supports muraux avec un cordon solide. Le cordon doit rester en position horizontale par rapport à la surface plane.

Utilisez un support ou un meuble d'une largeur et d'une résistance suffisante pour soutenir en toute sécurité la TV.
- Les supports, les boulons et les cordons ne sont pas fournis. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.

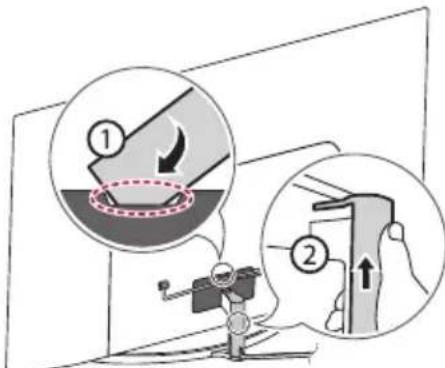

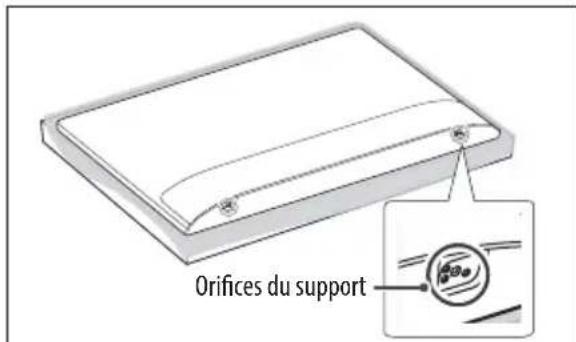

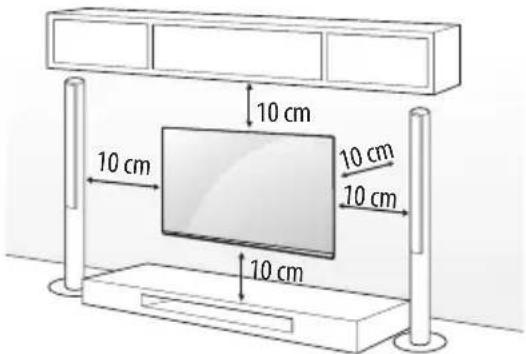

Montage mural

Prenoze les précautions nécessaires pour fixer le support mural (en option) à l'arrête de la TV et installez-le sur un mur solide perpendicular au sol. Contactez un personnel qualifié pour fixer la TV sur d'autres matérielles de construction. Pour l'installation murale, LG recommende l'intervention de professionnels qualifiés. Nous vous recommendons d'utiliser le support mural LG. Le support de montage mural LG est facile à déplacer même lorsque les cables sont branchés. Si vous n'utilise pas le support mural LG, veillez utiliser un support mural permettant une fixation solide de l'appareil au mur et offrant suffisamment d'espace pour permettre la connexion de péripériques externes. Il est conseilé de brancher tous les cables avant d'installer les supports muraux fixes.

(Selon le modele)

• Procedez à l'inverse du processus de fixation pour-retirer le support avant d'installer la TV sur un support mural.
  Pour plus d'informations sur les vis et les supports de montage mural, referez-vous à la section sur les achats séparés.
  Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrête du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviter qu'il ne tombe.
  Lorsque vous fixez un téléviseur au mur, veillez à ne pas utiliser les cables d'alimentation ou de signal qui pendent à l'arrête pour l'accrocher.
  N'installez pas le produit sur un mur ou il est susceptible d'être exposé à de l'huile ou à de la vapeur d'huile. Cela pourrait endommager le produit et provoquer sa chute.

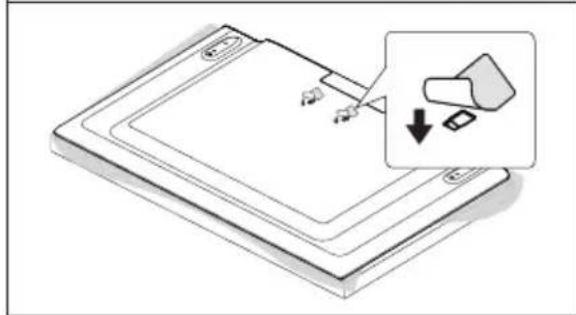

• N'utilisez aucun objet pointu lorsque vous detachez le cache-cable. Cela risquerait d'endommager le cable ou le boitier. Cela pourrait également entrainer des blessures. (Selon le modele)

• Si vous installez le téléviseur à l'aide du support de fixation murale, couvrez les orifices du support avec du papier adhésiif afin d'éviter que de la poussière ou des insectes y pénétrent. (Selon le modele)

Raccordements

Connectez plusieurs péripériques externes à la TV et changez de source d'entrée pour sélectionner un péripérisque externe. Pour en savoir plus sur le raccordement d'un péripérisque externe, reportez-vous au manuel fourni avec ce dernier.

Antenne/Cable

Connectez la TV à une prise d'antenne murale avec un cable RF (75 Ω).

Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
- Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
- Si vous utilisez une antenne et que la qualite d'image est mauvaise, essayez de realigner l'antenne dans la bonne direction.
Le cable et le convertisseur d'antenne ne sont pas fournis.
- Si l'emplacement ne prend pas en charge la diffusion ULTRA HD, ce téléviseur ne peut pas receivevoir de diffusion ULTRA HD directement. (Selon le modele)

Antenne satellite

Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un cable satellite RF (75 Ω). (Selon le modele)

Autres connexions

Connectez vos télévisuer à des péripériques externes. Pour une qualité d'image et de son optimale, connectez le péripérisque exter et le télévisuer à l'aide du cable HDMI. Certains cables ne sont pas fournis.

HDMI

• Formats audio HDMI pris en charge :

(Selon le modele)

DTS (44,1kHz / 48kHz / 88,2kHz / 96kHz)

DTS HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz),

True HD (48 kHz),

Dolby Digital/Dolby Digital Plus (32 kHz/44,1 kHz/48 kHz), PCM (32 kHz/44,1 kHz/48 kHz/96 kHz/192 kHz)

(Seulement les modeles UHD)

Image Paramétres supplémentaires HDMI ULTRA HD Deep Colour

-Marche:Prend en charge la 4K à 50/60 Hz (4:4:4,4:2:2,4:2:0)

• Arret: Prend en charge la 4K à 50/60 Hz 8 bits (4:2:0)

Si le périhérique connecté au port Entrée prend également en charge ULTRA HD Deep Colour, votre image pourrait être plus précise. Toutefois, si le périhérique ne prend pas en charge ce paramètre, il se peut qu'il ne fonctionne pas correctement. Dans ce cas, connectez le périhérique à un autre port HDMI ou désactive le paramètre HDMI ULTRA HD Deep Colour du téléviseur.

USB

Certsains ports USB peuvent ne pas fonctionner. Si un apparéil USB branché sur un port USB n'est pas détecté alors connectez-le directement au téléviseur.

Periphériques externes

Les périhériques externes disponibles sont les suivants : Lecteur Bluray, récepteurs HD, lecteurs DVD, VCR, systèmes audio, périhériques de stockage USB, PC, consoles de jeu et autres périhériques externes.

• Le raccordement du périphérique externe peut différer selon le modele.
• Connectez des périhériques externes à la TV sans tener compte de l'ordre des ports du TV.
• Si vous enregistrez un programme TV sur un enregistreur de Blu-ray/DVD ou un magnétoscope, voirlez à raccorder le cable de source d'entrée du signal du téléviseur au téléviseur via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.

• Veuillez consulter le manuel d'équipement externe contenant les instructions d'utilisation.

• Si vous connectez une console de jeu à la TV, utilisez le cable fourni avec la console de jeu.

• En mode PC, un bruit peut être associé à la résolution, au modele vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou reglez la luminosité et le contraste dans le menu IMAGE jusqu'à ce que l'image soit nette.
• En mode PC, certains régles de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisé.
• Lors de la lecture de contenu ULTRA HD sur votre PC, il se peut, selon les performances de votre PC, que la lecture de contenus video ou audio soit alterée. (Selon le modele)
• Si vous vous connectez via un réseau LAN cable, il est recommendé d'utiliser un cable CAT 7. (Uniquement lorsque le port LAN fourni.)
  Pour la série LK, les images HDR (imagerie à grande gamme dynamique) peuvent être affichées sur Internet ou via des périhériques USB et HDMI 1.4 compatibles.

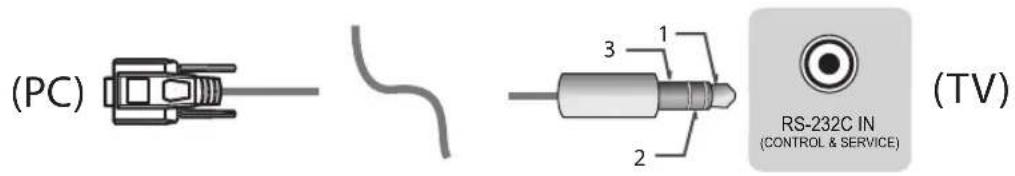

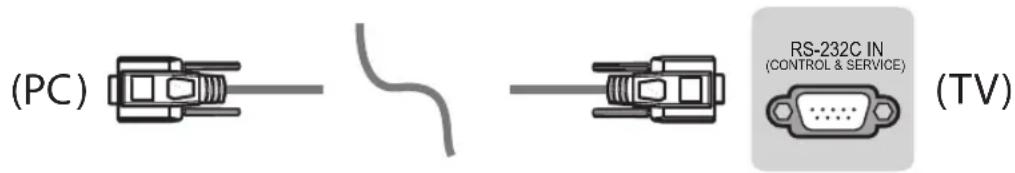

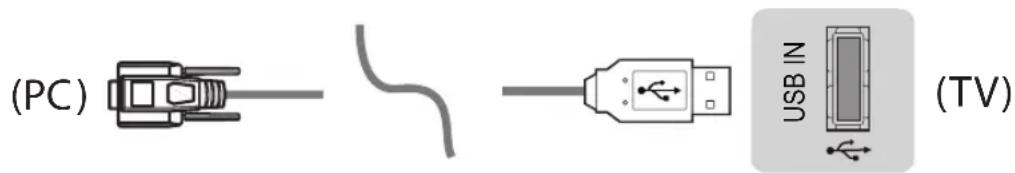

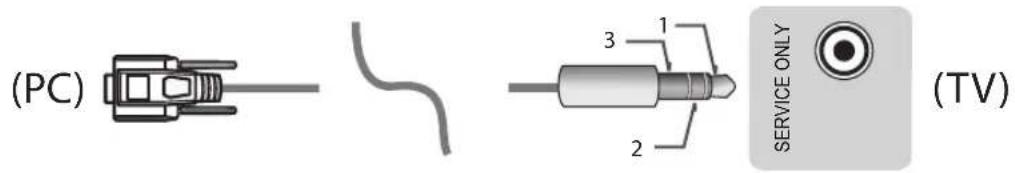

Configuration à distance RS-232C

Pour obtenir plus d'informations sur la configuration du périhérique externe RS-232C, rendez-vous sur www.lg.com. Téchécharge et lisez le manuel. (Selon le modele)

• Ne faites pas tomber le produit ou ne le laissez pas tomber lors du branchement de péripériques externes. Le non-respect de cette consigne peut entrainer des blessures ou endommager le produit.
  Lorsque vous branchez des périhériques externes comme des consoles de jeu video, voirlez à ce que les cables de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.

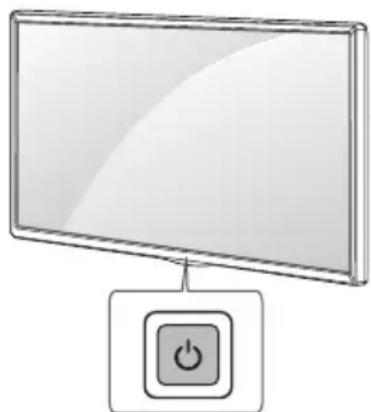

Utilisation du bouton POWER

Vous pouvez utiliser facilement les fonctions de la TV à l'aide du bouton POWER.

Fonctions de base

Bouton marche (Appuyer)

Bouton arrêt 1(Maintenir enforcé)

Contrôle du menu (Appuyer2)

Selection du menu (Maintenir enforcé 3)

1 Toutes les applications en cours d'exécution fermeront, et tout enregistrement en cours s'arrête.
2 Appuyez brievement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu.
3 You pouvez utiliser la fonction lorsque vous accedez au contrôle du menu.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton Utilisez le bouton pour regler les options du menu.

	Permet d'eteindre le téléviseur.
	Permet de changer la source d'entrée.
	Permet de faire défiler les chaînes mémorisées.
	Permet de régler le niveau du volume.

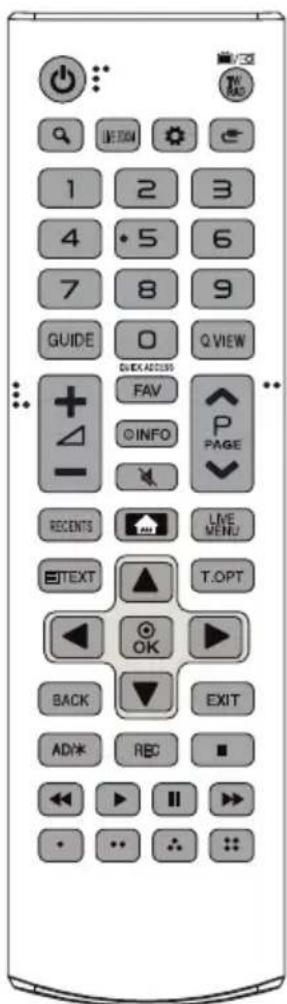

Utilisation de la télécommande

(Selon le modele)

Les descriptions contenues dans ce manuel font reférence aux touches de la télécommande. Veuillez tire attentivement ce manuel et utiliser correctement la TV.

Pour changer les piles, ouvre le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles à « avec les signes sur l'étiquette placée à l'intérieur de la télécommande, puis reférerlez couvercle. Pour-retirer les piles, faites l'inverse de la procédure d'installation.

Veillez à orienter la télécommande vers le capteur situé sur la TV.

(Certains boutons et services peuvent ne pas etre disponibles, selon les modetes ou regions.)

• Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.

(BOUTON MARCHE/ARRÉT) Permet d'éteindre ou d'allumer la TV.

TV/RAD Fectionne le programme Radio, TV et TNT.

(SOURCE) Permet de changer la source d'entrée.

(Paramètres rapides) Permet d'acceder aux Paramètres rapides.

LIVE ZOOM En faisant un zoom avant sur la zone selectionnee, vous pouvez l'afficher en plein ecran.

SUBTITLE Rappelle le sous-titrage de votrechioin mode numérique.

Touches numérotées Permettent de saisir des chiffres.

LIST Permet d'acceder à la liste des programmes enregistrés.

GUIDE presente le guide des programmes.

Q.VIEW Revient au programme precedement visionne.

QUICK ACCESS* Vous pouvez acceder aux applications ou à la Live TV à l'aide des Touches numéroétées correspondant à ces fonctions.

+Permet de regler le niveau du volume.

FAV Permet d'acceder à la liste des programmes préféres.

① INTOCHE les informations liées au programme actuel et à l'écran.

Q (RECHERCHE) Recherche un contenu tel que des émissions TV, des films et autres vidés ou effectuez une recherche Web en saississant les termes de la recherche dans le champ de recherche.

(SOURDINE) Permet de couper tous lessons.

• (SOURDINE) Permet d'acceder au menu Accessibilité.

Vermet de faire defiler les chaines memorisées.

PAGeS a l'ecran precedent ou suivant.

1,2 Touches des services de streaming Permet de se connecter au service de streaming video.

RECENTS Affiche l'historique precedent.

ACCUEIL) Permet d'acceder au menu Accueil.

空^*(ACCUEIL) Affiche l'historique precedent.

LIVE MENU Affiche une liste des Châines et des Recommendés.

BACK Permet de revenir au niveau précédent.

EXIT Efface les informations affichées à l'écran et revient à l'affichage TV.

Touches de navigation (haut/bas/gauche/droite) Permettent de parcourir les menus ou options.

oRermet de selectionner les menus ou options et de confirmer toute entrée.

Touchestelétexte (EEXO)Prontutilises pourle telétexte.

AD/* Permet d'activer la fonction audiodescription. (Selon le modele)

REC/*, REG met de commencer l'enregistrement et d'afficher le menu d'enregistrement. (Uniquement sur les modèles compatibles Time Machine Ready) (Selon le modele)

Touches de commande (Pemetnt, controler les contenus multiméias.

• , - Les touches permettent d'acceder a des fonctions speciales dans certains menus.

Utilisation de la télécommande Magic

(Selon le modele)

Les descriptions containues dans ce manuel font reference aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement la TV.

Lorsque le message « La batterie de la télécommande Magic est faible. Remplacez les piles. » s'affiche, remplacez-les.

Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AA). Faites correspondre les pôles à vécles signes sur l'étiquette placée à l'intérieur de la télécommande, puis reférerlez couvercle. Veillez à orienter la télécommande vers le capteur situé sur la TV. Poursteroler les piles, faites l'inverse de la procédure d'installation.

(Certains boutons et services peuvent ne pas etre disponibles, selon les modetes ou regions.)

• Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.

(BOUTON MARCHE/ARRÉT) Permet d'éteindre ou d'allumer la TV.
STB PWR Vous pouvezmettre voset-up-box hors ou sous tension enajoutantle set-up-boxàla telecommande universelle de votre téléviseur.
Touches numérotées Permettent de saisir des chiffres.
LIST Permet d'acceder à la liste des programmes enregistrés.
(Télécommande d'écran) Affiche la télécommande d'écran.
-Permet d'acceder au menu de la Telecommande universelle.
A D^ Permet d'activer la fonction audiodescription.
QUICK ACCESS Vous pouvez acceder aux applications ou à la Live TV à l'aide des Touches numerotées correspondant à ces fonctions.
+Permet de regler le niveau du volume.
(SOURDINE) Permet de couper tous lessons.
* (SOURDINE) Permit d'acceder au menu Accessibilité.
AP Rermet de faire defiler les chaines memorisées.
* (Reconnaisance vocale)

La fonction Reconnaissance vocale nécessite une connexion réseau. Une fois la barre d'affichage vocal activée sur l'écran du téléviseur, maintenez la touche enforcée et énoncéz votre commande à haute voix.

ACCUEIL Permet d'acceder au menu Accueil.

* (ACCUEIL) Affiche l'historique precedent.

STB MENU Affiche le menu d'accueil de la set-top box.

Molette (OK) Appuyez au centre de la Molette pour selectionner un menu. Changez d'émission en utilisant la molette.

(haut/bas/gauche/droite) Appuyez sur les boutons haut, bas, gauche ou droite pour parcourir le menu. Si vous appuyez sur les touches (tocrque le pointeur est actif, celui-ci disparait de l'écran et la télécommande Magic Remote fonctionne comme une télécommande classe. Pour faire réapparaitre le pointeur à l'écran, agitez la télécommande Magic Remote de gauche à droite.

BACK Permet de revenir au niveau précédent.

BACK* Permet d'effacer les informations affichées à l'écran et de revenir à la的最后一 source.

GUIDE presente le guide des programmes.

1. 2 Touches des services de streaming Permet de se connecter au service de streaming video.

RECENTS Affiche I'historique precedent.

(SOURCE) Permet de changer la source d'entrée.

^* (SOURCE) Permit d'afficher l'ensemble des listedes de sources d'entree externes.

(Paramètres rapides) Permet d'accéder aux Paramètres rapides.

* (Parametres rapides) Permet d'afficher le menu Tous les parametes.

Cesuchespermertend'acederades fonctions speciales dans certains menus.
* (Touche rouge) Permet de lancer I'enregistrement.

Touches telétexte (TEXTes) are les sont utilisées pour le telétexte.

LIVE ZOOM En faisant un zoom avant sur la zone selectionnee, vous pouze l'afficher en plein ecran.

FOCUS: Vous pouvez effectuer un zoom avant sur la zone où la télécommande est pointée.

Enregistrement de la télécommande Magic

Procedure d'enregistrement de la télécommande Magic

Pour utiliser la télécommande Magic Remote, jumelez-la au téléviseur.

1 Insérez des piles dans la télécommande Magic Remote et allumez le téléviseur.
2 Dirigez la télécommande Magic Remote vers le téléviseur et appuyez sur la touche Molette (OK) de la télécommande.
* Si le téléviseur ne parvient pas à enregistrer la télécommande Magic Remote, essayez à nouveau après avoir étéint puis rallumé le téléviseur.

Procedure d'annulation de l'enregistrement de la télécommande Magic

Appuyez sur les touches BAC(ACG2L) simultanement

pendant cinq secondes pour découvertier la télécommande Magic Remote de votre téléviseur.

• Maintenez enfoncée la touche GPODE désappairer et appairer de nouveau en un geste la télécommande Magic Remote.

• N'utilise pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide.
• Si les polarités des piles ne sont pas respectées, cela peut provoquer une fuite ou un éclatement qui pourrait à son tour causer un incendie, des blessures ou une pollution de l'atmosphère.
• Cet apparéil utilise des piles. Selon les règlementations locales, vous devrez peut-être éliminer ces piles correctement pour respecter des considérations environnementales. Veuillez contacter les autorités locales pour有關 des informations concernant l'élimination ou le recyclage des déchets.
• Les piles à l'intérieur ou à l'extérieur du produit ne doivent pas été exposées à une chaleur excessive comme celle du soleil ou d'un feu, entre autres.
  En mode analogue et dans certains pays, il est possible que certaines touches de la télécommande ne fonctionnent pas.

Dépannage

Impossible de contrôle la TV avec la télécommande.

• Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.
• Vérifiez qu'il n'y ait aucun obstacle entre la TV et la télécommande.
• Verifiez si les piles fonctionnent et si elles sont correctement installées (sur, sur)

Aucune image n'est affichee et aucun son n'est émis.

Vérifiez si l'appareil est allumé.
Vérifiez si le cordon d'alimentation est raccordé à la prise murale.
- Verifiez la prise en branchant d'autres apparèils.

La TV s'eteint de maniere soudaine.

• Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.
• Vérifiez si la fonction d'arrêt automatique est activée dans les paramètres de temps concernés.
  Si aucun signal n'est émis quand la TV est allumée, la TV s'eteint automatiquement après 15 minutes d'inactivité.

Lorsque yououvocountezauPC(HDMI),aucoun signal n'estdetected.

Allumez/eteignez le télévisuer à l'aide de la télécommande.
Reconnectez le cable HDMI.
Redemarrez le PC une fois le téléviseur allumé.

Affichage anomal

• Si le produit est froid au toucher, il pourra se produit un petit « scintillagement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause.
• Cét écran est un produit technique avancé qui contient plusieurs millions de pixels. Il est possible que de minuscules points noirs et/ou des points lumineux (rouge, bleu ou vert) de la taille d'un ppm s'affiche à l'écran. Cela n'indique pas un dysfonctionnement et n'attécte pas les performances et la fiabilité du produit.

Ce phénomène survient également sur les produits tiers; aucune échange ou remboursement n'est possible.

• Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier.
  Ce phénomène résulte des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement.
• L'affichage d'une image fixe pendant une période prolongée peut provoquer une rémanence de l'image. Évitez d'afficher une image fixe à l'écran pendant une période prolongée.

Sons généres

• Bruit de craquement: Un bruit de craquement, lorsque vous regardez ou éteignez la TV, est génére par une contraction thermique plastique liée à la température et à l'humidité. Ce bruit est usual sur les produits nécessitant une déformation thermique.
• Bourdonnement du circuit électricité/de l'écran: Bruit faisible géné par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majeure partie de l'alimentation. Varie en fonction du produit.

Ce son géné n' affecte ni les performances ni la fiabilité du produit.

Lorsque vous nettoyez le produit, veillez à ce que le liquide utilisé ou que des corps étrangers ne penèrent pas dans l'espace vide entre la partie supérieure, gauche ou droite de l'écran et le cadre. (Selon le modele)

• Essorez le chiffon pour en retarder tout excès d'eau ou de nettoyant.
• Ne pulveriséz pas d'eau ou de nettoyant directement sur l'écran du téléviseur.
• Pulverisez une faible quantité d'eau ou de nettoyant sur un chiffon sec pour essuyer l'écran.

Specifications

(Selon le pays)

Spécifications de diffusion
	Télévision numérique(Selon le pays)	TV analogique(Selon le pays)
Système TV	DVB-T/T21DVB-T/T2/C/S/S22	PAL B/B, PAL B/G, PAL D/K, PAL-ISECAM B/G, SECAM D/KNTSC-M
Couverture des chaînes	VHF, UHF C-Bande2, Ku-Bande2	VHF, UHF, CATV
Nb max. de programmes à mémoriser	DVB-T/T2 & Téléviseur analogique : 3000DVB-S/S2 : 6000
Impédance d'antenne externe 75Ω

1 Uniquement sur les modèle prénant en charge DVB-T2. (Meme s'il s'agit d'un modele terrestre numérique (DVB-T2), la fonction DVB-T/T2 ne s'applique pas aux Philippines.)
2 Uniquement sur les modèles prénant en charge DVB-T2/C/S2.

(Uniquement 32LK61*V*)

Spécifications du Module sans fil(LGSWFAC71)
Sans fil LAN (IEEE 802.11a/b/g/n/ac)
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz	13 dBm
5 150 à 5 725 MHz	16,5 dBm
5 725 à 5 850 MHz (Hors Europe)	10 dBm
Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.La norme "IEEE 802.11ac" n'est pas disponible dans tous les pays.

(Sauf 32LK61*V*)

Spécifications du Module sans fil (LGSBWAC72)
Sans fil LAN (IEEE 802.11a/b/g/n/ac)
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz	14 dBm
5 150 à 5 725 MHz	16,5 dBm
5 725 à 5 850 MHz (Hors Europe)	11,5 dBm
Bluetooth
Plage de fréquence Puissance en sortie (max.)
2 400 à 2 483,5 MHz 8,5 dBm
Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.Pour plus de sécurité, ce pérophérique doit être installé et utilisé à une distance minimale de 20 cm de votre corps.La norme "IEEE 802.11ac" n'est pas disponible dans tous les pays.

Conditions d'utilisation
Température de fonctionnement 0 °C à 40 °C
Humidité de fonctionnement Inférieure à 80 %
Température de stockage -20 °C à 60 °C
Humidité de stockage Inférieure à 85 %

• Les informations énergétiques fournies avec le produit sont indiquées conformément aux réglementations en vigueur dans chaque pays. (Selon le pays)
• La consommation énergétique est mesurée conformément à la norme IEC 62087.
• La consommation energetique reelle peut varier en fonction de facteurs tels que le type de contenu video en cours de lecture et les réglages du téléviseur.

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitee, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge. com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@ Ige.com.

Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Licences

Les licences prises en charge peuvent varier d'un modele à l'autre.

Réglementation

AVERTISSEMENT!

Ne posez jamais un téléviseur sur un support instable. Le téléviseur risque de tomber, ce qui pourrait cause des blessures corporelles graves, voire entraîner la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitees en suivant les précautions suivantes:

Utilisez un meuble ou un support recommendé par le fabricant du téléviseur.
Utilisez uniquement un meuble pouvant supporter le téléviseur.
Veillez à ce que le téléviseur ne dépasse pas du rebord du meuble de support.
- Ne placez pas le téléviseur sur un meuble haut (par exemple, un placard ou une bibliothèque) sans fixer le meuble et le téléviseur à un support adaptable.
- Ne placez pas le téléviseur sur un tissu ou un autre matériel pouvant etre place entre le téléviseur et le meuble.
- Avertissez les enfants des dangers relatifs à l'escalade de meuble pour atteindre le téléviseur ou ses commandes.

Si vous déplacez votre téléviseur, suivez les instructions indiquées ci-dessus.

Symboles

~	Se réfère au courant alternatif (CA).
---	Se réfère au courant continu (CC).
□	Se réfère à équipement de classe II.
◇	Se réfère au mode veille.
I	Reportez-vous à "Marche" (Bouton Marche/Arrêt).
↓	Se réfère à des tensions dangereuses.

Enregistrez le numéro du modele et le numéro de série de votre TV.

L'étiquette située derrière le cache contient les informations qu'il vous faudra fournir au vendeur lors de toute intervention.

Modèle

N^ de série

Pour toute suggestion, opinion ou

Réclamation, appelez :

800 54 aux Emirats arabes unis

0800 545454 en Afrique du Sud

080 100 54 54 au Maroc

19960 en Egypte

021 36 54 54 en Algeria

Pour d'autres pays,contactez vous

revendeur local ou consultez le site

http://www.lg.com

Veuillez lire attentivement ce manuel avant demettre le produit en service et conserveze-le afin de pouvoir vous y reférer ulterieurement.

CODES DE TOUCHE

• Cette option n'est pas disponible sur tous les modèles.

Code (Hexa)	Fonction Remarque	Code (Hexa)	Fonction Remarque
00 CH +, PR +	Touche de la télécommande	53 Lieste	Touche de la télécommande
01 CH -, PR -	Touche de la télécommande	5B Sortie	Touche de la télécommande
02 Volume +	Touche de la télécommande	60 PIP(AD)	Touche de la télécommande
03 Volume -	Touche de la télécommande	61 Bleu	Touche de la télécommande
06 > (Flèche / touche droite)	Touche de la télécommande	63 Jaune	Touche de la télécommande
07 < (Flèche / touche droite)	Touche de la télécommande	71 Vert	Touche de la télécommande
08 Alimentation	Touche de la télécommande	72 Rouge	Touche de la télécommande
09 Sourdine	Touche de la télécommande	79	Format / Format de l'image
0B Source d'entrée	Touche de la télécommande	91 AD	(Description audio)
0E SLEEP (SOMMEIL)	Touche de la télécommande	9E	LIVE MENU (MENU LIVE)
0F TV, TV/RAD	Touche de la télécommande	7A Guide de l'utiliser	Touche de la télécommande
10 - 19 * Touches numériques de 0 à 9	Touche de la télécommande	7C Smart / Home	Touche de la télécommande
1A Q.View / Flashback	Touche de la télécommande	7E SIMPLINK	Touche de la télécommande
1E FAV (Chaine favorite)	Touche de la télécommande	8E ▲ (Avance)	Touche de la télécommande
20 Texte (Télétext)	Touche de la télécommande	8F ▲ (Retour)	Touche de la télécommande
21 T. Opt. (Option télétexte)	Touche de la télécommande	AA Informations	Touche de la télécommande
28 Retour (PRÉCÉDENT)	Touche de la télécommande	AB Guide des programmes	Touche de la télécommande
30 Mode AV (Audio / Video)	Touche de la télécommande	B0 ▲ (Lecture)	Touche de la télécommande
39 Sous-titres	Touche de la télécommande	B1 ▲ (Arrêt / Liste de fichiers)	Touche de la télécommande
40 Λ (Flèche / curseur vers le haut)	Touche de la télécommande	B5 RECENT	Touche de la télécommande
41 V (Flèche / curseur vers le bas)	Touche de la télécommande	BA	Il (Arrêt sur image / Ralenti / Pause)
42 Mes applications	Touche de la télécommande	BB Football	Touche de la télécommande
43 Menu / Paramètres	Touche de la télécommande	BD ●(REC)	Touche de la télécommande
44 OK / Entrer	Touche de la télécommande	DC 3D	Touche de la télécommande
45 Q.Menu	Touche de la télécommande	99 AutoConfig (Configuration automatique)	Touche de la télécommande
4C Ensemble, -(ATSC uniquely)	Touche de la télécommande	9F App / *	Touche de la télécommande
4D PICTURE (IMAGE)	Touche de la télécommande	9B TV/PC	Touche de la télécommande
52 SOUND (SON)	Touche de la télécommande

• Le code de touche 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB qui utilise une chaîne majeure / mineure. (Pour la Corée du sud, le Japon, l'Amérique du Nord et l'Amérique latine, sauf la Colombie)

CONFIGURATION DU PÉRIPHÉRIQUE DE CONTROLE EXTERNE

L'imagci-dessouspeutetredifferentede celsaaffichee survotreeteleviseur.

Connectez la prise USB pour convertisseur de série / RS-232C à un périphérique de contrôle externe ( comme un ordinateur ou un système de contrôle A/V ) pour contrôle de l'extérieur les fonctions du produit .

Remarque: Le type de port de contrôle sur le téléviseur peut varier selon les modèles.

• Veuillez noter que certains modèles ne prennant pas en charge ce type de connectivité.
• Le cable n'est pas fourni avec le produit.

Convertisseur USB vers port série avec cable USB

Type de USB

• Le téléviseur LG est compatible avec le convertisseur USB vers port série PL2303 (ID du fournisseur : 0 x 0557 ; ID du produit : 0 x 2008) qui est ni fabriqué, ni fourni par LG.
• Vous pouvez l'acheter dans les magasins d'informatique qui vendent des accessoires pour les informaticiens professionnels.

RS-232C avec cable RS232C

• Achetez le cable RS-232C (type DE9, D-Sub 9 broches, femme-femme) pour le cable RS-232C afin d'établier la connexion entre le PC et le téléviseur, comme indiqué dans le manuel.

L'interface de connexion peut être différente de celle de votre téléviseur.

Type de prise jack

• Vous doivent regardier l'oultage de la valeur de l'article 129 du code de commerce, et au-delà le clément est destiné à l'homme ou la société.
• Pour les autres modèles, utilisez le port USB.
• L'interface de connexion peut être différente de celle de votre téléviseur.

-ou

Ordinateur client Configurations RS-232C

RS-232C (Port série)

Configurations 3 fils (non standard)

D-Sub 9 Telephone

Définir l'ID

Pour définitir un nombre d'ID «, voir « Mappage de données réelles » à la page p.6.

1. Appuyez sur PARAMÉTRES pour acceder aux menus principaux.
2. Appuyez sur les touches de navigation pour acceder à (*Général → À propos de ce téléviseur ou OPTION) puis appuyez sur OK.
3. Appuyez sur les touches de navigation pour acceder à Définir l'ID puis appuyez sur OK.
4. Faites defiler vers la gauche ou vers la droite pour selectionner un numero d'ID, puis selectionnez FERMER. La plage d'ajustement est de 1 à 99.
5. Lorsque vous avez terminé, appuyez sur SORTIE.
   *(Selon le modele)

Paramètres de communication

Débit en bauds : 9 600 bits/s (UART)
Longueur des données : 8 bits
- Parité : Aucune

Bit d'arrêt : 1 bit
Code de communication : Code ASCII
Utilisez un cable croisé (inverse).

Liste de referencia de commandes

(selon le modele)

	COMMAND1	COMMAND2	DONNÉES (Hexadécimales)		COMMAND1	COMMAND2	DONNÉES (Hexadécimales)
01. Alimentation*	k a 00 à 01	15. Balance	k t 00 à 64
02. Format de l'image	k c (p.7)			16. Couleur Température	x u 00 à 64
03. Déactivation de l'écran	k d (p.7)			17. Méthode ISM (TV plasma uniquement)	j p (p.8)
04. Volume en sourdine	k e 00 à 01	18. Equaliser j v (p.8)
05. Contrôle de volume	k f 00 à 64			19. Économie d'énergie	j q 00 à 05
06. Contraste k g	00 à 64			20. Tune Command (Commande recherche)	m	a (p.9)
07. Luminosité	k h 00 à 64			21. Chaine (Programme) Ajouter / Suppr. (Ignorer)	m	b 00 à 01
08. Couleur	k	i	00 à 64	22. Touche	m	c	CODES de touche
09. Teint	k j 00 à 64			23. Control BackLight, Control Panel Light (Contrôle du rétroéclairage, Éclairage du panneau de commande)	m	g 00 à 64
10. Nettété	k k 00 à 32			24. Input select (Main) (Sélection source d'entrée (principal))	x b (p.11)
11. OSD Select (Sélection de l'OSD)	k l 00 à 01			25. 3D (modèle 3D uniquement)	x t (p.11)
12. Remote Control Lock Mode (Modeverrouillage de télécommande)	k m	00 à 01		26. Extended 3D (3D étendue) (modèle 3D uniquement)	x v (p.11)
13. Treble (Aigus)	k r	00 à 64		27. Auto Configure (Configuration automatique)	j u (p.12)
14. Bass (Graves)	k s 00 à 64

• Remarque : Lors de la lecture ou de l'enregistrement de contenus, aucune commande n'est exécutée et toutes sont traitées comme des NG, à l'exception de Alimentation (ka) et Clé (mc). Grace au cable RS232C, le téléviseur peut communiquer « ka command », qu'il soit allumé ou éteint. Avec le cable convertisseur port USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission / réception

Transmission

Command1][Command2][[Set ID][[Data][Cr]

[Command 1]:Premiere commande perpetant de controller la TV. (j, k, m ou x)

[Command 2]: seconde commande permettant de contrôle la TV.

[Set ID] : Vous pouvez modifier le réglage [Set ID] pour désirir le numéro d'ID du moniteur souhaité dans le menu Option.

La plage d'ajustement du télévisueur est de 1 à 99. Si [Set ID] est régle sur 0, chaque apparéil connecté est contrôle.

• [Set ID] se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0 x 00 à 0 x 63) sur le protocole de réception/transmission.

[DATA] : Permet de transmettre les données de commande (forme hexadécimale). Transmettre les données FF pour dire l'état de la commande.

[Cr] : Retour chariot - code ASCII « 0x0D »

• L'appareil transmet un.accuse de reception (ACK) selon ce format lors de la reception de données normales. Si les données sont alors en mode lecture, il indique les données d'etat actuelles. Si les données sont en mode ecriture, il renvoie les données de l'ordinateur.

Accusé réception erreur

[Command2][][Set ID][][NG][Data][x]

• L'appareil transmet un.accuse de reception (ACK) selon ce format quand il recoit des données anormales issues de fonctions non viables ou d'erreurs de communication.

Données 00 : code illégal

Mappage de données réelles (données hexadécimales → données décimales)

• Au moment de saisir les [données] dans Hexadécimales, consultez le tableau de conversion suivant.
• La commande Recherche de chaîne (ma) utilise une valeur hexadécimale de deux octets ([données]) pour sélectionner le nombre de chaîne.

00: Étape 032: Étape 50 (Set ID 50) FE: Étape 254

01: Étape 1 (Set ID 1) 33: Étape 51 (Set ID 51) FF: Étape 255

…

0A: Étape 10 (Set ID 10) 63: Étape 99 (Set ID 99) 01 00: Étape 256

…

0F: Étape 15 (Set ID 15) C7: Étape 199 27 0E: Étape 9998

10: Étape 16 (Set ID 16) C8: Étape 200 27 OF: Étape 9999

…

• Les commandes peuvent fonctionner différemment selon le modele et le signal.

• Alimentation (Command : k a)

Pour *activer/desactiver l'appareil.

Transmission[k][a][[Set ID][][Data][Cr]

Données 00 : Désactive 01 : *Active

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

Pour savoir si le téléviseur est allumé ou *étéint

Transmission[k][a][[Set ID][[Data][Cr]

Ack [a][[Set ID][[OK][Data][x]

• De même, si d'autres fonctions transmettent des données « FF » selon ce format, les commentaires dans l'accusé de réception présente l'état de chaque fonction.

• Format de l'image (Command: k c) (Taille d'image principale)

Permet de régler le format de l'écran. (Format d'image principal)
Voussous pouvez aussi ajuster le format de l'écran avec l'option Format de l'imag dans Q.MENU (Menu rapide) ou le menu IMAGE.

Transmission [k][c][[Set ID][[Data][Cr]

Donnés 01: Écran normal07: 14:9 (4:3) (Europe, 0

02:Plein écran (16:9)

(Europe, Colombia, Moyen-Orient, Asie sauf Coree du Sud et Japon)

04:Zoom 09:Analyse seule

05:Zoom 2 0:Ecran large
Amériquelatine, (Europe, Colombia,
a l'exception de la Moyen-Orient, Asie sauf
Colombie) Corée du Sud et Japon)

06: Défini 10 à 1F: Cinema Zoom automatiquement/ (Zoom cinema) Original 1 à 16

Ack [c][][[Set ID][][OK/NG][Data][x]

• À l'aide de l'entrée sur PC, Sélectionnez le format de l'image 16:9 ou 4:3.
• Dans le mode TNT/HDMI/Composantes (haute définition), Recherche seule est disponible.

• Le mode Écran large peut fonctionner différemment en fonction du modèle, et est pris en charge entièrement pour TNT, et partiellement pour ATV et AV.

• Sourdine de l'écran (Command : k d)

Permet d'activer/désactiver la mise en sourdine de l'écran.

Transmission [k][d][[Set ID][[Data][Cr]

Données 00: Sourdine écran désactivée (image activée) Sourdine video désactivée
01: Sourdine écran activée (image désactivée)
10:Sourdine video activée

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

• Si seule la mise en sourdine video est activée, la TV présente l'affichage (OSD). Cependant, si la mise en sourdine écran est activée, aucune image ne s'affiche sur le téléviseur.

• Volume en sourdine (Command: k e)

Permet d'activer/de désactiver la mise en sourdine du volume.
Voussouspoucezaussicropterla mise en sourdine avec la touche MUTE de la telecommande.

Transmission [k][e][[Set ID][[Data][Cr]

Données 00 : Volume en sourdine activée (Volume désactivé)

01: Volume en sourdine désactivée (Volume activé)

Ack [e][ ][[Set ID][ ][OK/NG][Data][x]

1. Volume Control (Commande du volume) (Command: k f)

Permet de régler le volume.
Vou puez également régler le volume à l'aide des touches de volume de la télécommande.

Données Min : 00 à Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

Permet de regler le contraste de I'ecran.
Vou pouze aussi ajuster le contraste dans le menu IMAGE.

Transmission [k][g][[Set ID][[Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Luminosite (Command : k h)

Permet de régler la luminosité de l'écran.
Vous pouvez aussi ajuster la luminosité dans le menu IMAGE.

Transmission [k][h][[Set ID][[Data][Cr]

Données Min : 00 à Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Couleur (Command: k i)

Permet de regler les couleurs de l'écran.
Vous pouvez aussi ajuster les couleurs dans le menu IMAGE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [i][][[Set ID][][OK/NG][Data][x]

Permet de régler la teinte de l'écran.

Vous pouvez aussi ajuster la teinte dans le menu IMAGE.

Transmission [k][j][[Set ID][[Data][Cr]

Données Rouge:00 sur vert:64

Ack [j][][[Set ID][][OK/NG][Data][x]

1. Nettete (Command: k k)

Permet de regler la nettete de I'ecran.

Vous pouvez aussi ajuster la netteté dans le menu IMAGE.

Transmission [k][k][[Set ID][[Data][Cr]

Données Min : 00 à Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Selection OSD) (Command : k l)

Pour activer/désactiver l'option OSD (affichage à l'écran) avec la commande à distance.

Transmission [k][l][[Set ID][ ][Data][Cr]

Données 00 : OSD

01:OSD activé

désactive

Ack [I][[Set ID][[OK/NG][Data][x]

1. Mode verrouillage de telecommande (Command: km)

Pourverrouillerlescommandedesatelécommandeetdu panneauavant du téléviseur.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Données 00: Verrou

01: Verrou activé

désactive

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

• Si vous n'utilisez pas la télécommande, utilisez ce mode.

Lorsque l'alimentation de secteur est activée ou désactivée (débranchement puis rebranchement après un intervalle de 20 à 30 secondes), le verrouillage de la commande externe est annulé..

• Si le blocage des touches est activé en mode Veille (alimentation secteur désactivée par le minuteur, la commande ka ou mc), la TV ne s'allume pas lorsque vous sélectionnez la touche Marche IR et locale.

• Aigus (command: k r)

Permet de régler les aiguus.

Vou pousse aussi regler les aigus dans le menu AUDIO.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [r][][[Set ID][][OK/NG][Data][x]

* (selon le modele)

1. Graves (command : k s)

Permet de régler les graves.

Vous pouze aussi regler les graves dans le menu AUDIO.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (selon le modele)

1. Balance (Command: k t)

Permet d'ajuster la balance.

Yououpouzeaussirreglerla balance dansle menu AUDIO.

Transmission [k][t][[Set ID][[Data][Cr]

Données Min : 00 à Max : 64

Ack [t][][[Set ID][][OK/NG][Data][x]

1. Température de couleur (Command : x u)

Pour régler la température de couleur. Vous pouvez aussi ajuster la température de couleur dans le menu IMAGE.

Transmission [x][u][[Set ID][[Data][Cr]

Données Min : 00 à Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17.ISM Method (Methode ISM) (Command: j p) (TV plasma uniquely)

Pour contrcler la methode ISM. Vous pouvez ajuster la Methode ISM dans le menu OPTION.

Transmission [j][p][[Set ID][[Data][Cr]

Données Min : 02 : Orbiter

08:Normal

20:Nettoyage couleur

Ack[p][[SetID][[OK/NG][Data][x]

1. Équaliser (Command : j v)

Ajuste l'équaliser de l'écran.

Transmission [j][v][[Set ID][[Data][Cr]

Fréquence DONNÉES

7	6	5		Fréquence	4	3	2	1	0	Étape
0	0	0		1e bande	0	0	0	0	0	0 (déclaral)
0	0	1		2e bande	0	0	0	0	1	1 (déclaral)
0	1	0		3e bande	......	......	......	...			...
0	1	1		4e bande	1	0	0	1	1	19 (déclaral)

1

0

0

5e bande

1

0

1

0

0

20 (déclaral)

Ack [v][][[Set ID][][OK/NG][Data][x]

• Dépend du modele et peut être modifié si le mode du son est régle sur une valeur d'équaliser ajustable.

• Économie d'énergie (Command: j q)

Pour réduire la consommation d'énergie du téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans le menu IMAGE.

Transmission [j][q][[Set ID][[Data][Cr]

DONNÉES

00: désactivement
01:minimum
02：moyen
03 : maximum
04 : Auto (pour téléviseurs LCD / à retroéclairage LED) / Capterur intelligent (pour téléviseurs à écran plasma)
05: écran désactivement

* (selon le modele)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Commande recherche (Command : m a)

2. Cette commande peut fonctionner différentement selon le modele et le signal.
   Pour l'Europe, le Moyen-Orient, la Colombie et l'Asie, sauf la Corée du Sud et le Japon.

Sélectionnez la chaîne selon le numéro.

Transmission [m][a][[Set ID][][Data 00][]

[Data 01][ ][Data 02][Cr]

• Terrestre analogue/cable

[Données 00][Données 01] Données de la chaîne

Données 00 : Données de la châne octet haute

Données 01: Données de la chaine octet basse

• 00 00 à 00 C7 (décimales : 0 à 199)

Données 02 : Source d'entrée (analogue)

• 00 : TV terrestre (ATV)

• 80:TV par cable (CATV)

• Terrestre numérique/Câble/Satellite

[Données 00][Données 01]: Données de la chaîne
Données 00: Données de la chaîne octet haute

Données 01: Données de la chaîne octet basse

-00 00 à 27 0F (décimales : 0 à 9 999)

Données 02 : Source d'entrée (numérique)

• 10:TV terrestre (TNT)
• 20: radio terrestre (radio)
• 40:TV par satellite (SDTV)
• 50: radio par satellite (S-Radio)
• 90:TV par cable (CADTV)

• a0: radio par cable (CA-Radio)

• Exemples de commandes de recherche :

• Recherche de la chaîne 10 terrestre analogique (PAL).

Set ID = Tout = 00

Données 00 & 01 = Données chaîne 10 = 00 0a

Données 02 = TV terrestre analogue = 00

Résultat = ma 00 00 0a 00

1. Recherche de la chaîne 01 terrestre numérique (DVB-T). Set ID = All = 00

Données 00 & 01 = Données chaîne 1 = 00 01

Données 02 = TV terrestre numérique = 10

Résultat = ma 00 00 01 10

1. Recherche de la chaine 1000 par satellite (DVB-S). Set ID = Tout = 00

Données 00 & 01 = Données chaîne 1000 = 03 E8

Données 02 = TV par satellite numérique = 40

Résultat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ] [Set ID][ ] [NG][Data 00][x]

Pour la Coree du Sud, l'Amérique du Nord et l'Amérique Latine, sauf la Colombie.

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][0][Data00][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Les chaînes numériques disposent d'un numéro de châine mineur, major et physique. Le numéro physique correspond au numéro de châine numérique actuel, le major est le numéro vers lequel la châne doit être mappée et le mineur correspond à la sous-châne. Le tuner ATSC mapper automatiquement la châne vers le numéro major ou mineur, le numéro physique n'est donc pas requis lors de l'envoi d'une commande en mode Numérique.

• Terrestre analogue/cable

Données 00 : Numéro de chaîne physique

• Terrestre (ATV): 02 à 45 (décimales: 2 à 69)

• Câble (CATV) : 01, 0E à 7D (décimales : 1, 14 à 125)

[Données 01 à 04] : Numéro de chaîne majeur ou mineur

Données 01 & 02 : xx (aucune importance)

Données 03 & 04 : xx (aucune importance)

Données 05 : Source d'entrée (analogue)

• 00 : TV terrestre (ATV)

• 01:TV par cable (CATV)

• Terrestre numérique/Cable

Données 00:xx (aucune importance)

[Données 01][Données 02]: Numéro de chaîne majeur

Données 01: Données de la chaîne octet haute

Données 02 : Données de la chaîne octet basse

-00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04]: Numéro de chaîne mineur

Données 03 : Données de la chaine octet haute

Données 04: Données de la chaîne octet basse

Données 05 : Source d'entrée (numérique)

• 02: TV terrestre (TNT) - Utilisez un numero de programme physique
• 06: TV par cable (CADTV) - Utilisez un numero

de programme physique

-22：TV terrestre (TNT) -N'utilisez pas de numero de programme physique
- 26: TV par cable (CADTV) - N'utilisez pas de numéro de programme physique
- 46: TV par cable (CADTV) - N'utilise que le numero de programme physique ou majeur (chaine unique)
-66: TV par cable (CADTV) - N'utilisez que le numéro de programme majeur (chaîne unique)
- 0b: TV numérique par cable Plus - Utilisez un numero de programme physique
- 2b：TV numérique par cable Plus - N'utilise pas de numéro de programme physique
- 4b: TV numérique par cable Plus - N'utilisez que le numero de programme physique ou major (chaîne unique)
- 6b: TV numéroque par cable Plus - N'utilise que le numero de programme majeur (chaîne unique)

Deux octets sont disponibles pour chacune des chaînes majores et mineures. De manière générale, l'octet bas est utilisé tout seul (l'octet haut est 0).

• Examples de commandes de recherche :

• Recherche de la chaîne 35 par cable analogue (NTSC). Set ID = Tout = 00

Données 00 = Données chaîne 35 = 23

Données 01 & 02 = Pas de majeur = 00 00

Données 03 & 04 = Pas de mineur = 00 00

Données 05 = TV par cable analogue = 01

1. Recherche de la chaîne 30-3 terrestre numérique (ATSC). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Numéro mineur 3 = 00 03

Données 05 = TV terrestre numérique = 22

Pour rechercher la chaîne en fonction du numéro physique/majeur/mineur.

Transmission [m][a][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

• Terrestre numérique / satellite

Données 00 : xx (aucune importance)

[Données 01][Données 02]: Numéro de chaîne majeur

Données 01: Données de chaîne octet haut

Données 02: Données de chaîne octet bas

-00 01 à 27 0F (décimales : 1 à 9 999)

[Données 03][Données 04] : Numéro de chaîne

d'embranchement / mineur

(aucune importance avec le satellite)

Données 03 : Données de chaîne octet haut

Données 04 : Données de chaîne octet bas

Données 05 : Source d'entrée (numérique / satellite pour le Japon)

• 02:TV terrestre (TNT)
• 42: TV terrestre (TNT) - N'utilisez que le numero de programme physique ou majeur (chaîne unique)
• 62: TV terrestre (TNT) - N'utilise que le numero de programme majeur (chaine unique)
• 07:BS (satellite de diffusion)
  -08:CS1 (satellite de communication 1)
  -09:CS2 (satellite de communication 2)

* Examples de commandes de recherche :

1 Recherche de chaîne 17-1 terrestre numérique (ISDB-T). Set ID = Tout = 00

Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro major 17 = 00 11

Données 03 & 04 = Numéro d'embranchement / mineur 1 = 00 01

Données 05 = TV terrestre numérique = 02

Set ID = Tout = 00Données 00 = Numéro physique inconnu = 00

Données 01 & 02 = Numéro majeur 30 = 00 1E

Données 03 & 04 = Aucune importance = 00 00

Données 05 = TV numérique BS = 07

• Cette fonction varie selon le modele.

Ack [a][[Set ID][][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][[Set ID][ ][[NG][Data 00][x]

1. Chaine Aj./Suppr.(Sauter) (Command: m b)

Pour changer de chaîne (programme) pour la prochaine fois.

Transmission [m][b][[Set ID][][Data][Cr]

Données 00: Suppr. (ATSC,ISDB) / 01:Add Ignorer (DVB) (Ajouter)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

• Paramétrer le statut de la chaine sauvégardée sur Suppr. (ATSC, ISDB) / Ignorer (DVB) ou ajouter.

• Touche (Command:m c)

Pour envoyer le code clé de télécommande IR.

Transmission [m][c][ ][Set ID][] [Data][Cr]

Données Code clé-p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Contrôle du rétroéclairage (Command: m g)

Pour les téléviseurs LCD / à retroéclairage LED

Pour contrôler le rétroéclairage.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min:00 à Max:64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Éclairage du panneau de commande (Command : m g)

Pour les téléviseurs Plasma

Pour contrôler l'éclairage du panneau.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Données Min : 00 à Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Sélection d'entrée (Command : x b) (entree image principale)

Pour selectionner la source d'entrée de l'imagep Principale.

Transmission [x][b][[Set ID][[Data][Cr]

DONNÉES

00:TNT 01:CADTV

02:TNT par satellite

ISDB-BS (Japon)

03:ISDB-CS1(Japon)

04:ISDB-CS2(Japon)

11:CATV

20:AVouAV121:AV2

40 : Component1

60:RGB

41:Component2

90:HDMI1

92:HDMI3

91:HDMI2

93:HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

• Cette fonction dépend du modele et du signal.

• 3D (Command: x t) (modèle 3D uniquement) (selon le modele)

Permet de modifier le mode 3D du téléviseur.

Transmission [x][t][[Set ID][][Data 00][][Data 01]

[[Data 02][][Data 03][Cr]

* (selon le modele)

Données Structure

[Données 00] 00:3D activée

01:3D désactivée

02:De3Dà2D

03:De 2D à 3D

[Données 01] 00 : Haut et bas

01:Cote a cote

02:Damier

03:Sequence de trame

04 : Colonnes entrelacées

05:Lignes entrelacées

[Données 02] 00: De droite à gauche

01: De gauche à droite

[Données 03] Effet 3D (Profondeur 3D) : Min : 00

• Max : 14

(* transmission par code hexadecimal)

• Les fonctions [Données 02], [Données 03] dépendent du modele et du signal.
• Si [Données 00] correspond à 00 (3D activée), [Données 03] est inutile.
• Si [Données 00] correspond à 01 (3D désactivée) ou à 02 (3D vers 2D), [Données 01], [Données 02] et [Données 03] sont inutiles.
• Si [Données 00] correspond à 03 (2D vers 3D), [Données 01] et [Données 02] sont inutiles.
• Si [Données 00] correspond à 00 (3D activée) ou 03 (2D à 3D), [Données 03] fonctionné lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
• Toutes les options de modulo 3D ([Données 01]) peuvent être indisponibles, selon le signal de diffusion / video.

[Data 00] [Data 01] [Data 02] [Data 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X:peu imports

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Données03][x]

[t][[Set ID][][NG][Data00][x]

1. Extended 3D (3D étendue) (Command : x v)
   (unequément sur les modèles 3D)
   (selon les modèles)

Permet de modifier l'option 3D du téléviseur.

Transmission[x][v][[SetID][][Data00][]

[Data 01][Cr]

[Données 00] Option 3D

00: Correction de l'image 3D
01: Profondeur 3D (mode 3D, uniquely manuel)
02: Point de visualisation 3D
06: Correction des couleurs 3D
07:Zoom son 3D
08:Vue d'image normale
09:Mode 3D (Genre)

[Données 01] Indique une plage de données propre à chaque option 3D déterminée par [Données 00].

1) Lorsque [Données 00] correspond à 00

00: De droite à gauche
01: De gauche à droite

2) Lorsque [Données 00] correspond à 01, 02

Données Min:0-Max:14 (^ transmission par code hexadecimal)

La plage de valeurs de données (0 - 20) convertit la plage de visionnage (-10 - +10) automatiquement (selon le modele)

• Cette option fonctionne lorsque le mode 3D (Genre) est configuré sur manuel uniquement.
  3) Lorsque [Données 00] correspond à 06, 07

00:Desactivé

01:Activé

4) Lorsque [Données 00] correspond à 08

00: Permet de revenir à une video 3D après avoir converti une video 3D en 2D

01: Permet de convertir les videos 3D en 2D, à l'exception des videos 2D déjà converties en 3D

• Si les conditions de conversion ne sont pas respectées, la commande est traitée comme NG.

5) Lorsque [Données 00] correspond à 09

00:Standard

01:Sport

02:Cinéma

03:Extreme

04:Manuel

05 : Auto

Ack [v][[Set ID][][OK][Data00][Data01][x]

[v][][[SetID][][NG][Data00][x]

1. Auto Configure (Configuration automatique)
   Command: j u)
   (selon le modele)

Permet de régler la position de l'image et de réduire automatiquement le tremblement de l'image. Cette option ne fonctionne qu'en mode RGB (PC).

Transmission [j][u][[Set ID][[Data][Cr]

Données 01 : Exécuter la configuration automatique

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

LG

Life's Good
