MODE D'EMPLOI XR-C7220R SONY

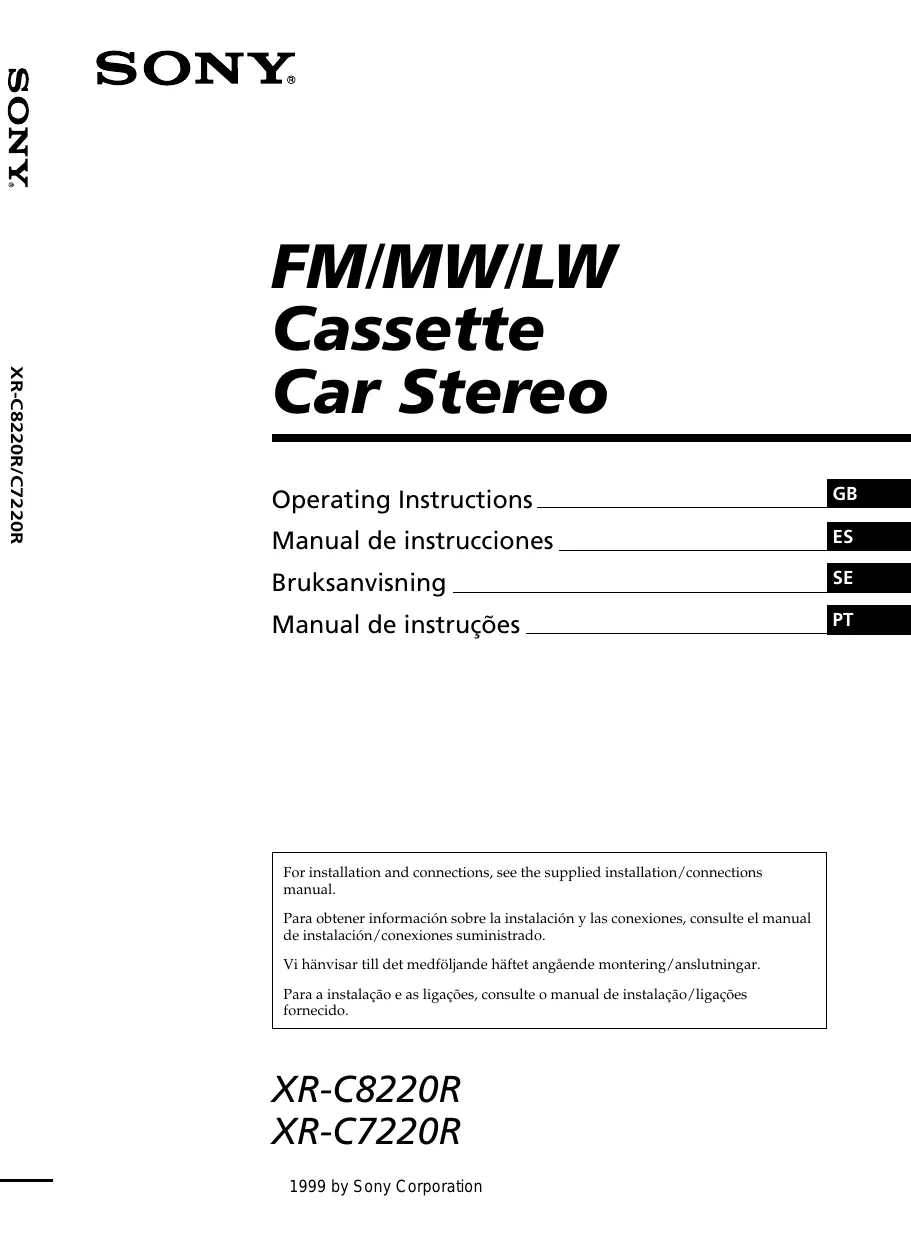

FM/MW/LW Cassette Car Stereo

Operating Instructions ____ GB

Manual de instrucciones ____ ES

Bruksanvisning SE

Manual de instruções PT

For installation and connections, see the supplied installation/connections manual.

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Vi hänvisar till det medföljande häftet angående montering/anslutningar.

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

XR-C8220R

XR-C7220R

Welcome !

Thank you for purchasing this Sony Cassette Player. This unit lets you enjoy a variety of features as well as a supplied rotary commander or an optional wireless remote.

In addition to the cassette playback and radio operations, you can expand your system by connecting an optional CD/MD unit ^1 . When you connect an optional CD unit with the CD TEXT function, the CD TEXT information will appear in the display when you play a CD TEXT disc ^2 .

*1 You can connect a CD changer, an MD changer, a CD player, or an MD player.
*2 A CD TEXT disc is an audio CD that includes information such as the disc name, artist name, and track names.
This information is recorded on the disc.

Voice guide for safe driving (XR-C8220R only)

This unit has a voice guide function*. When the voice guide function is on, the unit gives vocalized comments on functions corresponding to the relevant button pushed. These comments can be vocalized in either English or Spanish.

* Some optional power amplifiers may cause a break at the beginning of vocalized comments. When you connect an optional MD changer, the sound from the first MD may continue for a short time even after the vocalized comments about the second MD are announced.

Table of Contents

This Unit Only

Location of controls 4

Getting Started

Resetting the unit 6

Detaching the front panel 6

Setting the clock 7

Cassette Player

Listening to a tape 8

Playing a tape in various modes 9

Radio

Memorizing stations automatically — Best Tuning Memory (BTM) ...... 10

Memorizing only the desired stations ..... 11

Receiving the memorized stations.... 11

RDS

Overview of the RDS function 12

Displaying the station name 12

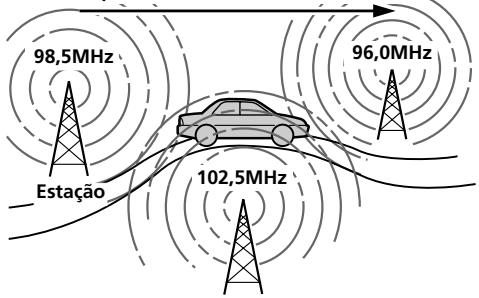

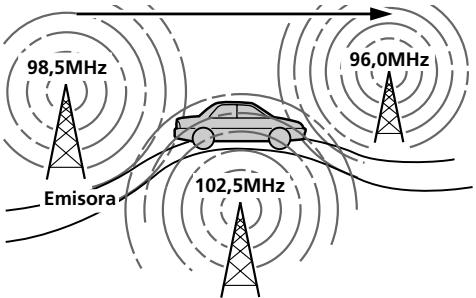

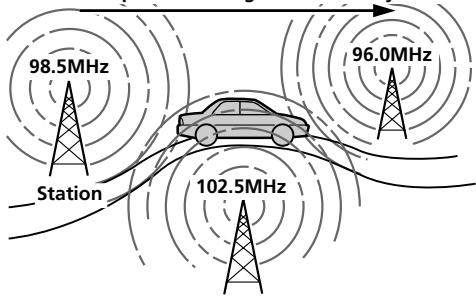

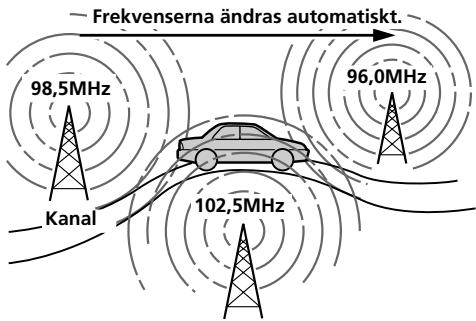

Retuning to the same programme automatically — Alternative Frequencies (AF) ...... 12

Listening to traffic announcements ...... 14

Presetting the RDS stations with the AF and TA data 15

Recording the traffic announcements (XR-C8220R only) —Traffic Information Replay (TIR) ...... 15

Locating a station by programme type ...... 17

Setting the clock automatically .... 18

Other Functions

Labelling the rotary commander 18

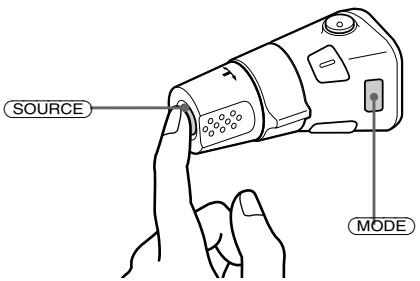

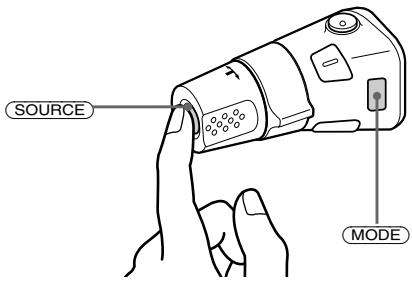

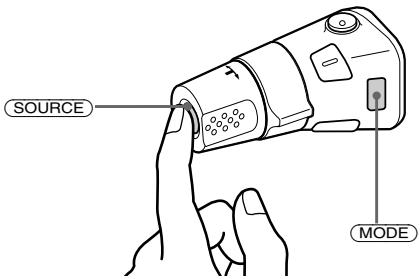

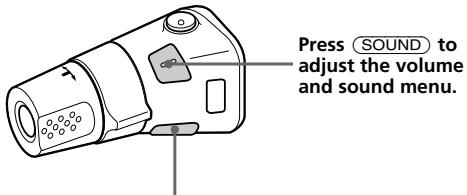

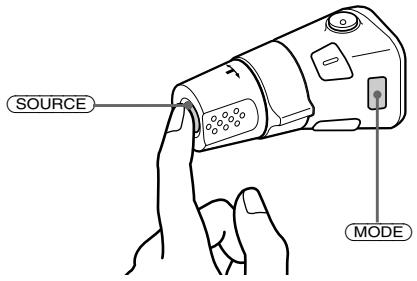

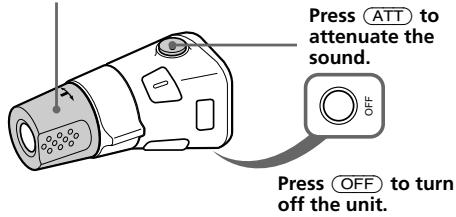

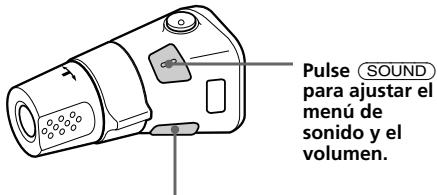

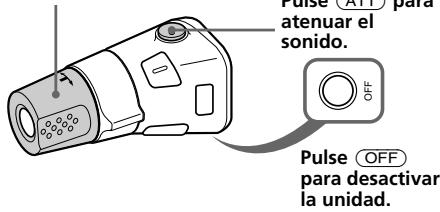

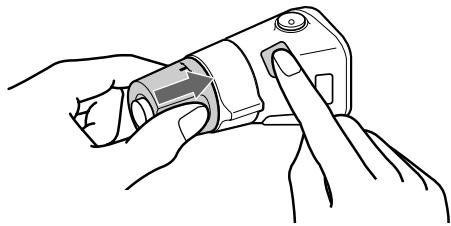

Using the rotary commander 19

Adjusting the sound characteristics ...... 20

Attenuating the sound 20

Changing the sound and display settings ..... 21

Adjusting the frequency of the subwoofer(s) (XR-C8220R only) 21

Adjusting the sound and frequency of the equalizer preamplifier (XR-C8220R only) 22

Changing the line output level (XR-C8220R only) 22

With Optional Equipment

CD/MD Unit

Playing a CD or MD 23

Playing tracks repeatedly — Repeat Play .... 24

Playing tracks in random order — Shuffle Play .... 24

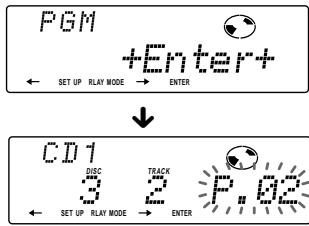

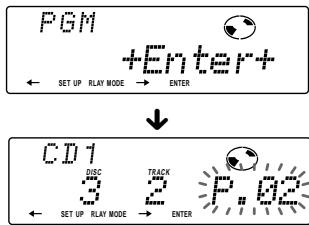

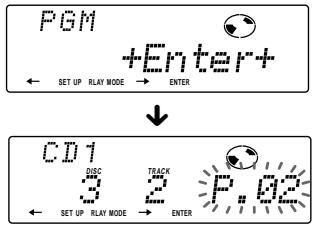

Creating a programme (XR-C8220R only) — Programme Memory ...... 25

Labelling a CD — Disc Memo .... 27

Locating a disc by name — List-up .... 29

Selecting specific tracks for playback — Bank 29

Additional Information

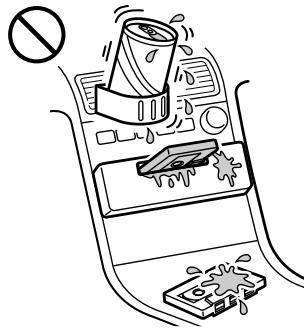

Precautions 30

Maintenance 31

Dismounting the unit 32

Specifications 33

Troubleshooting guide 34

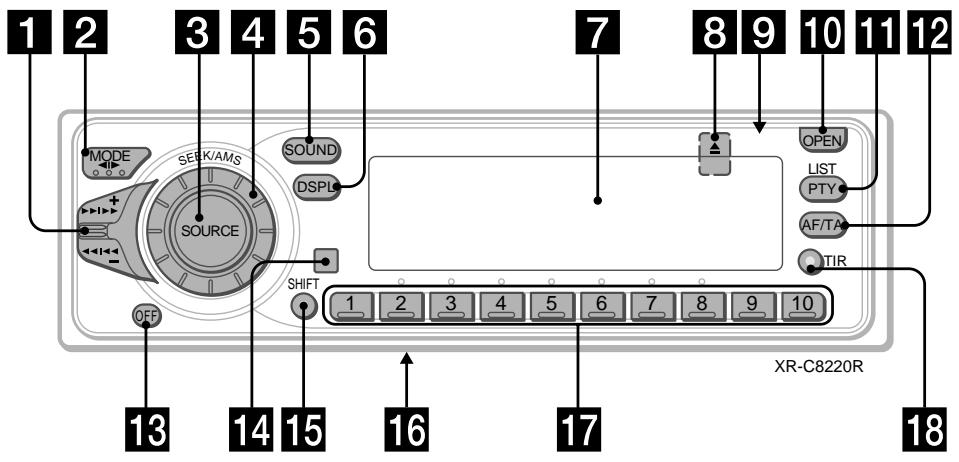

Location of controls

1 2 3 4 5 6 MODE SEEK/AMS SOURCE SOUND DSPL SHIFT OFF 1 2 3 4 5 6 7 8 9 10 11 12 OPEN LIST PTY AF/TA TIR 13 14 15 16 17 XR-C8220R 18

Refer to the listed pages for details.

1 SEEK/AMS (seek/Automatic Music Sensor/manual search) control 9, 11, 13, 16, 17, 24, 25, 26, 29
2 MODE (◄I►)button During tape reception: Playback direction change 8, 9

During radio reception: BAND select 10, 11

During CD or MD playback: CD/MD Unit select 23, 25, 28

3 SOURCE (TAPE/TUNER/CD/MD) button 8, 10, 11, 14, 21, 23, 25, 28
4 Dial (volume/equalizer curve*/listening position*/subwoofer volume*/cut-off frequency*/bass/treble/left-right/rear-front control) 7, 15, 20, 27, 28
5 SOUND button 20
6 DSPL (display mode change) button 9, 11, 12, 23, 28, 29
7 Display window
8 ▲ (eject) button (located on the front side of the unit behind the front panel) 8
9 Reset button (located on the front side of the unit behind the front panel) 6
10 OPEN button 6, 8, 32

11 PTY/LIST button

RDS Programme 17

Disc Memo 27, 28

List-up 29

12 AF/TA button 12, 13, 14, 15
13 OFF button 6,8
14 Receptor for the optional wireless remote
15 SHIFT button

PLAY MODE 9, 10, 11, 13, 15, 25, 26, 27, 29, 30

REP 10, 24

SET UP 7, 18, 21, 22, 23

SHUF 24

16 POWER SELECT switch

(located on the bottom of the unit)

See "POWER SELECT switch" in the Installation/Connections manual.

17 During radio reception:

Number buttons 11, 13, 15, 16

During CD or MD playback:

Direct disc selection buttons 24, 25, 26, 29

18 TIR button* 15, 16

* XR-C8220R only

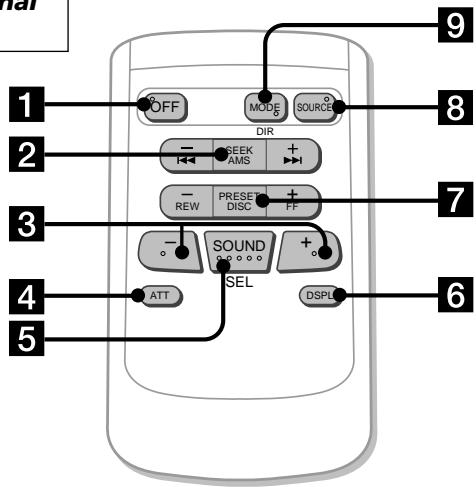

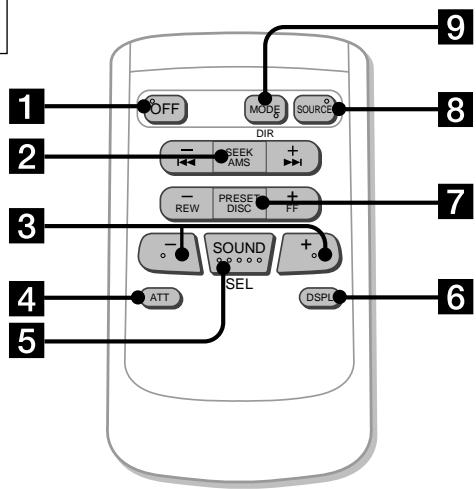

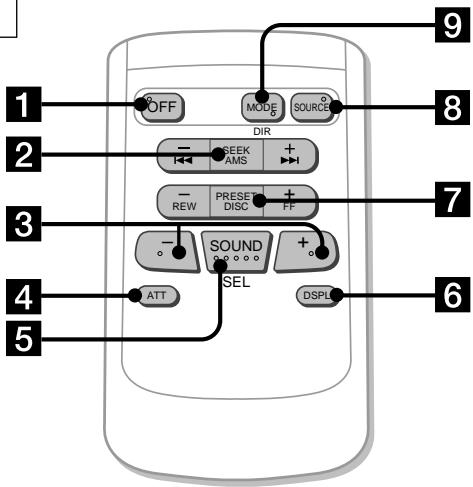

Optional wireless remote (RM-X47)

1 2 3 4 5 OFF MODE SOURCE DIR SEEK AMS + -REW PRESE DISC FF SOUND SEL ATT DSPL 9 8 7 6

The corresponding buttons of the wireless remote control the same functions as those on the unit.

1 OFF button
2 SEEK/AMS button
3 - + buttons
4 ATT button
5 SOUND/SEL button

6 DSPL button
7 PRESET/DISC button You cannot perform manual search and manual tuning with the remote.
8 SOURCE button
9 MODE/DIR button

When the POWER SELECT switch is set to the B position, the unit cannot be operated with the wireless remote unless SOURCE on the unit is pressed or a cassette is inserted to activate the unit first.

Getting Started

Resetting the unit

Before operating the unit for the first time or after replacing the car battery, you must reset the unit.

Remove the front panel and press the reset button with a pointed object, such as a ballpoint pen. Reset button

Reset button

Note

Pressing the reset button will erase the clock setting and some memorized functions.

Detaching the front panel

You can detach the front panel of this unit to protect the unit from being stolen.

1 Press OFF.

2 Press OPEN, then slide the front panel to the right side, and pull out from the left side.

Diagram showing hand pressing a device with labeled arrows indicating motion steps

Notes

• Be sure not to drop the panel when detaching it from the unit.
• If you detach the panel while the unit is still turned on, the power will turn off automatically to prevent the speakers from being damaged.
• When you carry the front panel with you, use the supplied front panel case.

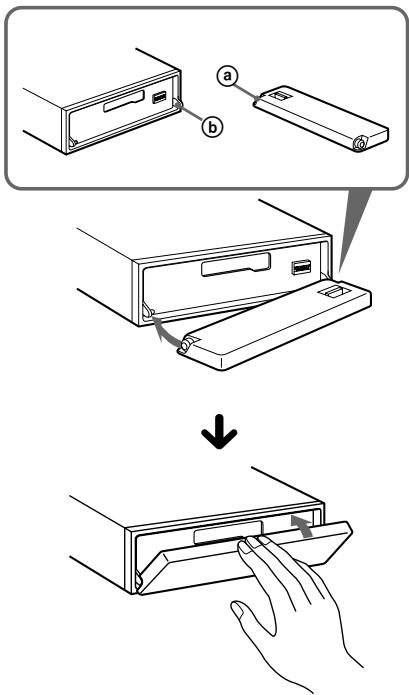

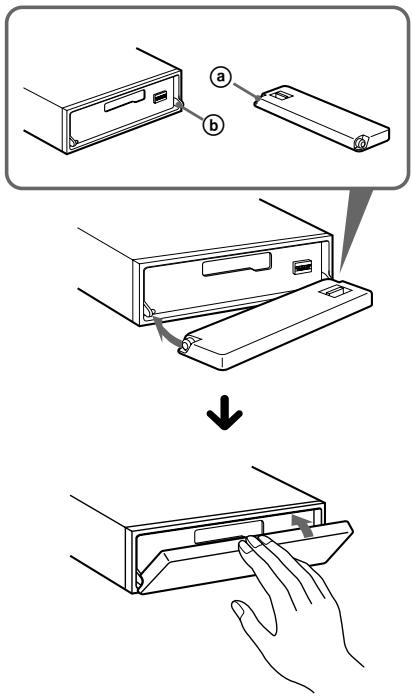

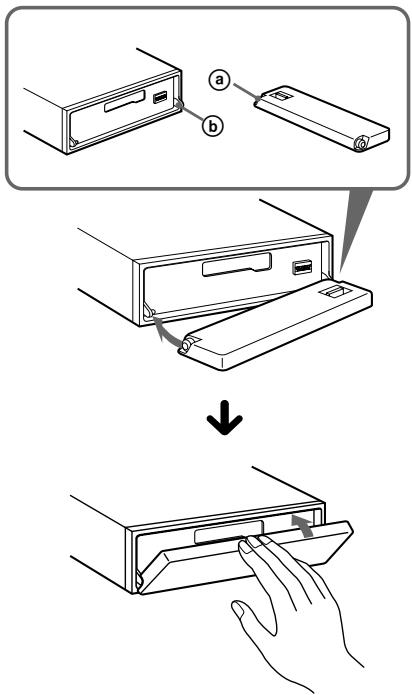

Attaching the front panel

Place the hole ⓐ of the front panel onto the spindle ⓑ on the unit as illustrated, then push the left side in.

Diagram illustrating a device's internal processing steps, showing step-by-step assembly from device to folder.

Notes

• Be sure not to attach the front panel upside down.
• Do not press the front panel too hard against the unit when attaching it.
• Do not press too hard or put excessive pressure on the display window of the front panel.
• Do not expose the front panel to direct sunlight or heat sources such as hot air ducts, and do not leave it in a humid place. Never leave it on the dashboard of a car parked in direct sunlight or where there may be a considerable rise in temperature.

Caution alarm

If you turn the ignition key switch to the OFF position without removing the front panel, the caution alarm will beep for a few seconds (only when the POWER SELECT switch on the bottom of the unit is set to the Ⓐ position). If you connect an optional power amplifier and do not use the built-in amplifier, the beep sound will be deactivated.

TIR indicator (XR-C8220R only)

If you pull out the ignition key while the TIR function is on, the TIR indicator flashes a few times. (only when the POWER SELECT switch on the bottom of the unit is set to the Ⓐ position).

Pure diagram of a rectangular container with internal compartments and a vertical line, no text or symbols present.

TIR indicator

For more information on the TIR function, refer to “Recording the traffic announcements” (page 15).

Setting the clock

The clock uses a 24-hour digital indication.

Example: To set the clock to 10:08

1 Press SHIFT, then press ③ (SET UP) repeatedly until "Clock" appears.

Set SET UP Clock

① Press ⑤ (→).

Set SET UP → 7:00

The hour indication flashes.

② Set the hour.

to go backward

to go forward

Set SET UP 10:00

③ Press ⑤ (→).

Set 10:20 SET UP →

The minute indication flashes.

④ Set the minute.

to go backward

to go forward

Set 10:48 SET UP →

continue to next page →

2 Press SHIFT.

10:00 SET UP

The clock starts.

3 Press SHIFT.

After the clock setting is complete, the display returns to normal playback mode.

Note

If the POWER SELECT switch on the bottom of the unit is set to the Ⓑ position, turn the power on first, then set the clock.

Cassette Player

Listening to a tape

1 Press OPEN and insert a cassette. Playback starts automatically.

Illustration of a hand inserting a device into a rack, with no visible text or symbols

2 Close the front panel.

If a cassette is already inserted, to start playback, press SOURCE repeatedly until "FWD" or "REV" appears.

The side facing up is played.

FWD TAPE

The side facing down is played.

REV TAPE

Tips

• To change the tape's playback direction, press (MODE) (◀▶).
• "Metal" appears in the display when you insert a metal or CrO_2 tape (Auto Metal function).

To	Press
Stop playback	OFF
Eject the cassette	OPEN then ▲

Fast-winding the tape

During playback, push the SEEK/AMS control up or down and hold.

Fast-forward

Rewind

To start playback during fast-forwarding or rewinding, press MODE (◀▶).

Locating a specific track

— Automatic Music Sensor (AMS)

During playback, push the SEEK/AMS control up or down and release, for each track you want to skip.

You can skip up to nine tracks at one time.

To locate succeeding tracks

To locate preceding tracks

Note

The AMS function may not work when:

— the blanks between tracks are shorter than four seconds.
— there is noise between tracks.
— there are long sections of low volume or quiet interludes.

Changing the display item

Each time you press DSPL, the item changes as follows:

* While either of the following functions are activated.

— ATA function
— AF/TA function

After you select the desired item, the display will automatically change to the Motion Display mode after a few seconds.

In the Motion Display mode, all the above items are scrolled in the display one by one in order.

Tip

The Motion Display mode can be turned off. (See "Changing the sound and display settings" on page 21.)

Playing a tape in various modes

You can play the tape in various modes:

• NR (Dolby NR) lets you select the Dolby* NR B system.
• B. Skip (Blank Skip) skips blanks longer than eight seconds.
• ATA (Automatic Tuner Activation) turns on the tuner automatically when fast-winding the tape.
• Repeat (Repeat Play) repeats the current track.

* Dolby noise reduction manufactured under license from Dolby Laboratories Licensing Corporation.

"DOLBY" and the double-D symbol □□ are trademarks of Dolby Laboratories Licensing Corporation.

1 During playback, press SHIFT.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

2 Press ④ (PLAY MODE) repeatedly until the desired play mode appears.

Each time you press ④ (PLAY MODE), the item changes as follows:

NR → B. Skip → ATA

FWD B.Skip off RLAY MODE →

3 Press ⑤ (→) to select "on."

FWD B.Skip on

The selected play mode starts.

4 Press SHIFT.

To return to normal playback mode, select "off" in step 3 above.

Playing tracks repeatedly

— Repeat Play

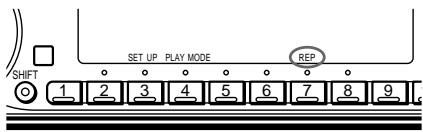

1 During playback, press SHIFT.
2 Press ⑦ (REP) repeatedly until "Repeat on" appears.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

Repeat Play starts.

3 Press SHIFT.

To return to normal playback mode, select "Repeat off" in step 2 above.

Radio

Memorizing stations automatically

— Best Tuning Memory (BTM)

The unit selects the stations with the strongest signals and memorizes them in the order of their frequencies. You can store up to 10 stations on each band (FM1, FM2, MW, and LW).

Caution

When tuning in stations while driving, use Best Tuning Memory to prevent accidents.

1 Press SOURCE repeatedly to select the tuner.

Each time you press SOURCE, the source changes as follows:

* If the corresponding optional equipment is not connected, this item will not appear.

2 Press MODE repeatedly to select the band.

Each time you press MODE, the band changes as follows:

3 Press SHIFT, then press ④ (PLAY MODE) repeatedly until "B.T.M" appears.
4 Press ⑤ (→).

The unit stores stations in the order of their frequencies on the number buttons.

A beep sounds when the setting is stored.

5 Press SHIFT.

Notes

• The unit does not store stations with weak signals. If only a few stations are received, some number buttons will retain their former setting.
• When a number is already indicated in the display, the unit stores stations in order from the one currently displayed.

Memorizing only the desired stations

You can preset up to 20 FM stations (10 each for FM1 and 2), up to 10 MW stations, and up to 10 LW stations in the order of your choice.

1 Press SOURCE repeatedly to select the tuner.
2 Press MODE repeatedly to select the band.
3 Push the SEEK/AMS control up or down to tune in the station that you want to store on the number button.
4 Press and hold the desired number button (① to ⑩) until "MEM" appears.

The number button indication appears in the display.

Note

If you store a new station on a number button which already has a station registered, the previously stored station will be replaced by the new one.

Receiving the memorized stations

1 Press SOURCE repeatedly to select the tuner.
2 Press MODE repeatedly to select the band.
3 Press the number button (1 to 10) where the desired station is stored.

If you cannot tune in a preset station

Push and release the SEEK/AMS control up or down to search for the station (automatic tuning).

Scanning stops when the unit receives a station. Push the SEEK/AMS control up or down repeatedly until the desired station is received.

Note

If the automatic tuning stops too frequently, press SHIFT, then press ④ (PLAY MODE) repeatedly until "Local" (local seek mode) is displayed. Then press ⑤ (→) to select "Local on." Press SHIFT. Only the stations with relatively strong signals will be tuned in.

Tip

If you know the frequency of the station you want to listen to, push the SEEK/AMS control up or down and hold until the desired frequency appears (manual tuning).

If FM stereo reception is poor

— Monaural Mode

1 During radio reception, press SHIFT, then press ④ (PLAY MODE) repeatedly until "Mono" appears.
2 Press ⑤ (→) repeatedly until "Mono on" appears.

The sound improves, but becomes monaural ("ST" disappears).

3 Press SHIFT.

To return to stereo mode, select "Mono off" in step 2 above.

Changing the display item

Each time you press DSPL, the item changes as follows:

Frequency (Station Name)* ↔ Clock

* When you tune in an FM station that transmits RDS data, the station name appears.

After you select the desired item, the display will automatically change to the Motion Display mode after a few seconds. In the Motion Display mode, all the above items are scrolled in the display one by one in order.

Tip

The Motion Display mode can be turned off. (See "Changing the sound and display settings" on page 21.)

Overview of the RDS function

Radio Data System (RDS) is a broadcasting service that allows FM stations to send additional digital information along with the regular radio programme signal. Your car stereo uses this system to offer you a variety of services. Here are just a few: retuning to the same programme automatically, listening to traffic announcements, and locating a station by programme type.

Notes

• Depending on the country or region, not all of the RDS functions are available.
• RDS may not work properly if the signal strength is weak or if the station you are tuned to is not transmitting RDS data.

Displaying the station name

The name of the current station lights up in the display.

Select an FM station (page 10).

When you tune in an FM station that transmits RDS data, the station name appears in the display.

FMT

[NO TEXT]

BBC R1

Note

The “*” indication means that an RDS station is being received.

Changing the display item

Each time you press DSPL, the item changes as follows:

Station Name/Frequency ↔ Clock

After you select the desired item, the display will automatically change to the Motion Display mode after a few seconds.

In the Motion Display mode, all the above items are scrolled in the display one by one in order.

Tip

The Motion Display mode can be turned off. (See "Changing the sound and display settings" on page 21.)

Note

"NO Name" appears if the received station does not transmit RDS data.

Retuning to the same programme automatically

— Alternative Frequencies (AF)

The Alternative Frequencies (AF) function automatically selects and retunes the station with the strongest signal in a network. By using this function, you can continuously listen to the same programme during a long-distance drive without having to retune the station manually.

Frequencies change automatically.

98.5MHz Station 96.0MHz 102.5MHz

1 Select an FM station.

2 Press AF/TA repeatedly until "AF on" appears.

The unit starts searching for an alternative station with a stronger signal in the same network.

Note

When there is no alternative station in the area or you do not need to search for an alternative station, turn the AF function off by pressing

AF/TA repeatedly until "AF TA off" appears.

Changing the display item

Each time you press AF/TA, the item changes as follows:

* Select this to turn on both the AF and TA functions.

Notes

• If "NO AF" and the station name flash alternately, this indicates that the unit cannot find an alternative station in the network.
• If the station name starts flashing after selecting a station with the AF function on, this indicates that no alternative frequency is available. Push the SEEK/AMS control up or down while the station name is flashing (within eight seconds). The unit starts searching for another frequency with the same PI (Programme Identification) data ("PI seek" appears and no sound is heard). If the unit cannot find another frequency, "NO PI" appears, and the unit returns to the previously selected frequency.

Listening to a regional programme

The “REG on” (regional on) function lets you stay tuned to a regional programme without being switched to another regional station. (Note that you must turn the AF function on.) The unit is factory preset to “REG on,” but if you want to turn off the function, do the following.

1 During radio reception, press SHIFT, then press ④ (PLAY MODE) repeatedly until "REG" appears.

2 Press ⑤ (→) repeatedly until "REG off" appears.

3 Press SHIFT.

Note that selecting “REG off” might cause the unit to switch to another regional station within the same network.

To return to regional on, select "REG on" in step 2 above.

Note

This function does not work in the United Kingdom and in some other areas.

Local link function (United Kingdom only)

The Local Link function lets you select other local stations in the area, even though they are not stored on your number buttons.

1 Press a number button that has a local station stored on it.
2 Within five seconds, press the number button of the local station again.
3 Repeat this procedure until the desired local station is received.

Listening to traffic announcements

The Traffic Announcement (TA) and Traffic Programme (TP) data let you automatically tune in an FM station that is broadcasting traffic announcements even if you are listening to other programme sources.

Press AF/TA repeatedly until "TA on" or "AF TA on" appears.

The unit starts searching for traffic information stations. "TP" appears in the display when the unit finds a station broadcasting traffic announcements.

When the traffic announcement starts, "TA" flashes. The flashing stops when the traffic announcement is over.

Tip

If the traffic announcement starts while you are listening to another programme source, the unit automatically switches to the announcement and goes back to the original source when the announcement is over.

Notes

• "NO TP" flashes for five seconds if the received station does not broadcast traffic announcements. Then, the unit starts searching for a station that broadcasts traffic announcements.
• When "EON" appears with "TP" in the display, the current station makes use of broadcast it by other stations in the same network.

To cancel the current traffic announcement

Press AF/TA or SOURCE.

To cancel all traffic announcements, turn off the function by pressing AF/TA until "AF TA off" appears.

Presetting the volume of traffic announcements

You can preset the volume level of the traffic announcements beforehand so you won't miss the announcement. When a traffic announcement starts, the volume will be automatically adjusted to the preset level.

1 Select the desired volume level.

2 Press AF/TA for two seconds.

"TA" appears and the setting is stored.

Receiving emergency announcements

If an emergency announcement comes in while you are listening to the radio, the programme will automatically switch to it. If you are listening to a source other than the radio, the emergency announcements will be heard if you set AF or TA to on. The unit will then automatically switch to these announcements no matter which source you are listening to at the time.

Presetting the RDS stations with the AF and TA data

When you preset RDS stations, the unit stores each station's data as well as its frequency, so you don't have to turn on the AF or TA function every time you tune in the preset station. You can select a different setting (AF, TA, or both) for individual preset stations, or the same setting for all preset stations.

Presetting the same setting for all preset stations

1 Select an FM band (page 10).
2 Press AF/TA repeatedly to select either "AF on," "TA on" or "AF TA on" (for both AF and TA functions).

Note that selecting "AFTA off" stores not only RDS stations, but also non-RDS stations.

3 Press SHIFT, then press ④ (PLAY MODE) repeatedly until "B.T.M" appears.
4 Press ⑤ (→) until "B.T.M" flashes.
5 Press SHIFT.

Presetting different settings for each preset station

1 Select an FM band, and tune in the desired station.
2 Press AF/TA repeatedly to select either "AF on," "TA on" or "AF TA on" (for both AF and TA functions).
3 Press the desired number button and hold until "MEM" appears.

Repeat from step 1 for presetting other stations.

Tip

If you want to change the preset AF and/or TA setting after you tune in the preset station, you can do so by turning the AF or TA function on or off.

Recording the traffic announcements

(XR-C8220R only)

—Traffic Information Replay (TIR)

You can listen to the latest traffic announcements by recording them. The unit automatically records and stores up to eight traffic announcements. If the recording exceeds four minutes, the recorded announcements are updated, so you can always hear the latest information. The TIR function turns on the unit automatically and records the traffic announcements for up to two hours before and after a preset time.

Presetting the time and the station

1 Press and hold TIR until "TIR" lights up in the display.
2 Press ⑤ (→) repeatedly until "TIR on" appears.

TIR ① TIR on

3 Press TIR repeatedly until the time indication appears.

TIR ② → 7:00

① Set the hour by rotating the dial.

TIR ④ 10:00

② Press ⑤ (→) until the minute digits flash.

TIR ② 10:00

③ Set the minute by rotating the dial.

TIR ④ 10:10

4 Press TIR.

5 Select the desired station by pressing the preset number button or pushing the SEEK/AMS control up or down.

6 Press TIR for two seconds to return to the original display.

① lights up.

SOUND DSPL SHIFT 1 2

The unit turns on automatically and stands by for traffic announcements for four hours (two hours before and after the preset time).

If the preset station does not broadcast the traffic announcement while searching, the unit starts searching for other traffic programme (TP) stations.

To cancel the TIR function

Select "TIR off" in step 2 above.

Tips

• While the unit is recording the traffic announcement, ⏻ and "TA" flash.
• If the unit still cannot find a TP station, it starts a new search every five minutes until it finds one.
• If you pull out the ignition key while the TIR function is on, "TIR on" and ⏻ flash a few times.

Notes

• The unit also stands by for traffic announcements for two hours after you turn off the engine, as long as the TIR function is on.
• If you have a power aerial, it automatically extends every time the unit searches for a traffic programme station.
  If you have a manual aerial, make sure that the aerial is fully extended.
• If you do not use your car for about ten days, the TIR function will turn off automatically to avoid battery wear, even if the TIR function is on.

Playing back the recorded traffic announcements

When there are recorded traffic announcements you have not listened to yet, ⏻ flashes.

1 Press TIR.

The latest traffic announcement is played back. To listen to the previous ones, press TIR or push the SEEK/AMS control up. To replay the announcements, push the SEEK/AMS control down.

"NO Data" appears if no traffic announcements were recorded.

2 Press TIR to return to the original programme.

Locating a station by programme type

You can locate the station you want by selecting one of the programme types shown below.

Programme types	Display
News	News
Current Affairs	Affairs
Information	Info
Sports	Sport
Education	Educate
Drama	Drama
Culture	Culture
Science	Science
Varied	Varied
Popular Music	Pop M
Rock Music	Rock M
Easy Listening	Easy M
Light Classical	Light M
Classical	Classics
Other Music Type	Other M
Weather	Weather
Finance	Finance
Children's programmes	Children
Social Affairs	Social A
Religion	Religion
Phone In	Phone In
Travel	Travel
Leisure	Leisure
Jazz Music	Jazz
Country Music	Country
National Music	Nation M
Oldies Music	Oldies
Folk Music	Folk M
Documentary	Document
Not specified	None

Note

You cannot use this function in some countries where no PTY (Programme Type selection) data is available.

1 Press PTY/LIST during FM reception until "PTY" appears.

The current programme type name appears if the station is transmitting the PTY data. “----” appears if the received station is not an RDS station, or if the RDS data has not been received.

2 Press PTY/LIST repeatedly until the desired programme type appears.

The programme types appear in the order shown in the above table. Note that you cannot select "None" (Not specified) for searching.

3 Push the SEEK/AMS control up or down.

The unit starts searching for a station broadcasting the selected programme type. When the unit finds the programme, the programme type appears again for five seconds.

"NO" and the programme type appear alternately for five seconds if the unit cannot find the programme type. It then returns to the previously selected station.

Setting the clock automatically

The CT (Clock Time) data from the RDS transmission sets the clock automatically.

1 Press SHIFT, then press ③ (SET UP) repeatedly until "CT off" appears.

Set CT off SET UP →

2 Press ⑤ (→repeatedly until "CT on" appears.

The clock is set.

Set CT on SET UP →

3 Press SHIFT to return to the normal display.

To cancel the CT function

Select "CT off" in step 2 above.

Notes

• The CT function may not work even though an RDS station is being received.
• There might be a difference between the time set by the CT function and the actual time.

Other Functions

You can also control an optional CD or MD unit, or equalizer preamplifier* with the rotary commander.

* XR-C8220R only

Labelling the rotary commander

Depending on how you mount the rotary commander, attach the appropriate label as shown in the illustration below.

SOUND MODE LIST

LIST MODE SOUND

Using the rotary commander

By pressing buttons (the SOURCE and MODE buttons)

SOURCE MODE

Each time you press SOURCE, the source changes as follows:

TUNER → CD* → MD* → TAPE

Pressing MODE changes the operation in the following ways;

• Tape : transport direction
• Tuner : FM1 → FM2 → MW → LW
• CD unit*: CD1 → CD2 → ...
• MD unit*: MD1 → MD2 → ...
  * If the corresponding optional equipment is not connected, this item will not appear.

Tip

When the POWER SELECT switch is set to position

B, you can turn on this unit by pressing SOURCE on the rotary commander.

By rotating the control (the SEEK/AMS control)

Line drawing of a handheld device with a scroll wheel and control panel (no text or symbols)

Rotate the control and release it to:

• Locate the beginnings of the tracks on the tape. Rotate and hold the control momentarily, then release it to fast-wind the tape. To start playback while fast-winding the tape, press MODE.
• Locate a specific track on a disc. Rotate and hold the control until you locate the specific point in a track, then release it to start playback.
• Tune in stations automatically. Rotate and hold the control to tune in a specific station.

By pushing in and rotating the control (the PRESET/DISC control)

Line drawing of a hand holding a device with a scroll wheel (no text or symbols)

Push in and rotate the control to:

• Receive the stations memorized on the number buttons.
• Change the disc.

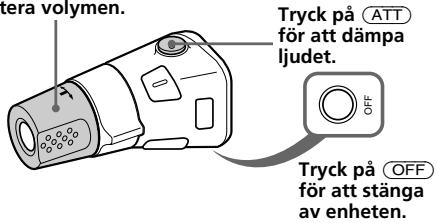

Other operations

Rotate the VOL control to adjust the volume.

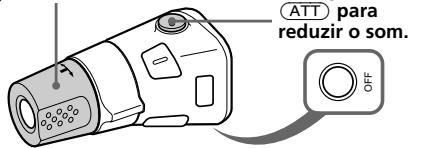

Press ATT to attenuate the sound. Press OFF to turn off the unit.

continue to next page →

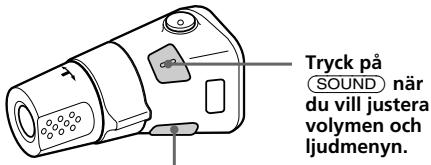

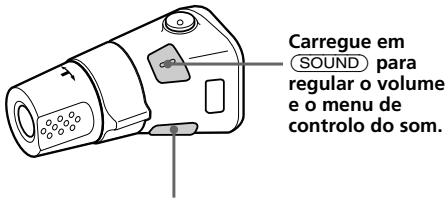

Press SOUND to adjust the volume and sound menu.

Press (LIST) to:
- Display the memorized names.
- Display the programme type.

Changing the operative direction

The operative direction of controls is factory-set as shown below.

To increase

To decrease

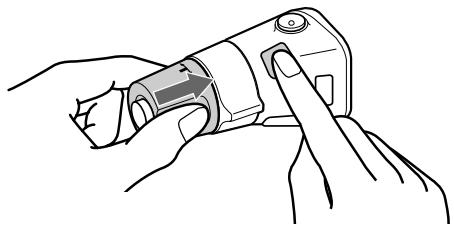

If you need to mount the rotary commander on the right hand side of the steering column, you can reverse the operative direction.

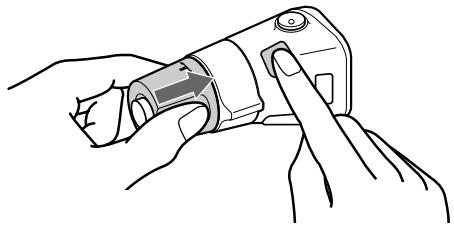

Illustration of hands using a handheld device to interact with a button (no text or symbols visible)

Press SOUND for two seconds while pushing the VOL control.

Tip

You can also change the operative direction of these controls with the unit (See "Changing the sound and display settings" on page 21).

Adjusting the sound characteristics

You can adjust the equalizer curve, listening position, cut-off frequency, bass, treble, balance, and fader.

You can store the bass and treble levels independently for each source.

1 Select the item you want to adjust by pressing SOUND repeatedly.

VOL (volume) —EQ (equalizer curve)*1,2

—POS (listening position)*1, 2

→SUB (subwoofer volume)*1

→CNW (Crossover Network)*1,2

→BAS (bass) →TRE (treble)

→BAL (left-right) →FAD (front-rear)

*1 XR-C8220R only

*2 If the corresponding optional equipment is not connected, this item will not appear.

2 Adjust the selected item by rotating the dial.

Adjust within three seconds after selecting the item. (After three seconds, the dial function reverts the volume control.)

Attenuating the sound

Press ATT on the supplied rotary commander or the optional wireless remote.

"ATT on" lights up for a second.

To restore the previous volume level, press ATT again.

Tip

The unit decreases the volume automatically when a telephone call comes in (Telephone ATT function).

Changing the sound and display settings

The following items can be set:

• Clock (page 7)
  • CT (Clock Time) (page 18)
• D.Info (Dual Information) ^*1 – to display the clock and the play mode simultaneously (on), or to display the information alternately (off).
• Amber/Green – to change the illumination colour to amber or green.
• Dimmer – to change the brightness of the display.

— Select "Auto" to dim the display only when you turn the interior lights on.
— Select "on" to dim the display.
— Select "off" to deactivate Dimmer.

• Contrast – to adjust the contrast if the indications in the display are not recognizable because of the unit's installed position.
• Voice guide ^*1,3 function for vocalized comments.

— Select "Voice 1" to minimize the volume of the guide.
— Select "Voice 2" to choose a louder volume than "Voice 1."
— Select "Voice 3" to maximize the volume of the guide.
— Select "Voice off" to deactivate the Voice guide.

• Beep – to turn the beep sounds on or off.
• RM (Rotary Commander) – to change the operative direction of the controls of the rotary commander.

— Select "norm" to use the rotary commander in the factory-set position.
— Select "rev" when you mount the rotary commander on the right hand side of the steering column.

• L.out (Line Output)*2,3 (page 22)
- Loud (Loudness) ^*1 – to enjoy bass and treble even at low volumes. The bass and treble will be reinforced.

• LPF (Low Pass Filter)*1,3
- M.dspl (Motion Display) – to turn the motion display to 1, 2, or off.
- English/Spanish ^*1,3 – to change the vocalized comments of the Voice guide to English or Spanish.
• A. Scrl (Auto Scroll)*1 (page 23)

1 Press SHIFT.
2 Press ③ (SET UP) repeatedly until the desired item appears.

Each time you press ③ (SET UP), the item changes as follows:

$$ \begin{array}{l} \text {Clock} \to \text {CT} \to \text {D.Info} ^ { 1} \to \text {Amber / Green} \to \ \text {Dimmer} \to \text {Contrast} \to \text {Voice} ^ { 1, 3} \to \text {Beep} \to \ \text {RM} \to \text {L.out} ^ { 2, 3} \to \text {Loud} ^ { 1} \to \text {LPF} ^ { 1, 3} \to \ \text {M.dspl} \to \text {English / Spanish} ^ { 1, 3} \to \text {A.Scrl} ^ {* 1} \end{array} $$

*1 When the radio is off, or when no tape, CD, or MD is playing, this item will not appear.
*2 When the optional equalizer preamplifier is not connected, this item will not appear.
*3 XR-C8220R only

3 Press ⑤ (→) to select the desired setting (Example: on or off).

For the “Contrast” setting, pressing ⑤ (→)makes the contrast higher, and pressing ② (←)makes the contrast lower.

4 Press SHIFT.

After the mode setting is complete, the display returns to normal playback mode.

Adjusting the frequency of the subwoofer(s)

(XR-C8220R only)

To match the characteristics of the connected subwoofer(s), you can cut out the unwanted high and middle frequency signals entering the subwoofer(s). By setting the cut-off frequency, the subwoofer(s) will output only low frequency signals so you can get a clearer sound image.

1 Press SOURCE to select a source (radio, tape, CD, or MD).
2 Press SHIFT, then press ③ (SET UP) repeatedly until "LPF off" appears.

continue to next page →

3 Press ⑤ (→) or ② (←) repeatedly to select desired setting.

Set ← SET UP HP LPF off

Each time you press ⑤ (→or ② (←), the cut-off frequency in the display changes as follows:

LPF off LPF 80 Hz LPF 120 Hz

4 Press SHIFT.

When the frequency setting is complete, the display returns to the normal playback mode.

Adjusting the sound and frequency of the equalizer preamplifier (XR-C8220R only)

This unit can also control an optional equalizer preamplifier.

This lets you add some effects to the sound field of the currently selected source.

For details, refer to the instructions manual supplied with the equalizer preamplifier.

Note

If you connect the optional digital preamplifier XDP-210EQ, the voice guide function will not work.

Changing the line output level (XR-C8220R only)

You can change the line output level if you hear distortion or other noise.

When the optional equalizer preamplifier is connected, you can set this function.

1 Press SHIFT, then press ③ (SET UP) until "L.out" appears.

2 Press ⑤ (→) to select the desired setting "L.out Hi" or "L.out Lo."

3 Press SHIFT.

With Optional Equipment

CD/MD Unit

This unit can control a maximum of ten external CD/MD units in this configuration:

CD unit - maximum of five

MD unit - maximum of five

Any combination up to ten will work.

If you connect an optional CD unit with the CD TEXT function, the CD TEXT information will appear in the display when you play a CD TEXT disc.

Playing a CD or MD

1 Press SOURCE repeatedly to select the CD or MD.

2 Press MODE until the desired unit appears.

CD/MD playback starts.

When a CD/MD unit is connected, all the tracks play from the beginning.

Changing the display item

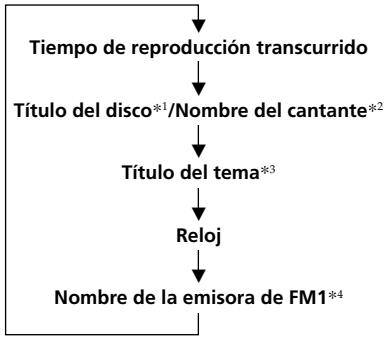

Each time you press DSPL during CD, CD TEXT, or MD playback, the item changes as follows:

*1 If you have not labelled the disc or there is no disc name prerecorded on the MD, "NO D.Name" appears in the display.
*2 If you play a CD TEXT disc, the artist name appears in the display after the disc name. (Only for CD TEXT discs with the artist name.)
*3 If the track name of a CD TEXT disc or MD is not prerecorded, "NO T.Name" appears in the display.
*4 While the AF/TA function is activated.

After you select the desired item, the display will automatically change to the Motion Display mode after a few seconds.

In the Motion Display mode, all the above items are scrolled in the display one by one in order.

Tip

The Motion Display mode can be turned off. (See "Changing the sound and display settings" on page 21.)

You can labell CD and CD TEXT discs with a personalized name using the disc memo function, refer to “Labelling a CD” (page 27). However, if you use personalized labels, they will always take priority over the original CD TEXT information when such information is displayed.

Automatically scrolling a disc name — Auto Scroll

If the disc name, artist name, or track name on a CD TEXT disc or MD exceeds 10 characters and the Auto Scroll function is on, the following information will be automatically scrolled.

• The disc name appears when the disc has changed (if the disc name is selected).
• The track name appears when the track has changed (if the track name is selected).

If you press DSPL to change the display item, the disc or track name of the MD or CD TEXT disc is scrolled automatically whether you set the function on or off.

1 During playback, press SHIFT.
2 Press ③ (SET UP) repeatedly until "A.Scrl" appears.
3 Press ⑤ (→) to select "A.Scrl on."
4 Press SHIFT.

To cancel Auto Scroll, select "A.Scrl off" in step 3 above.

Note

For some discs with very many characters, the following cases may happen:

— Some of the characters are not displayed.

— Auto Scroll does not work.

Tip

To manually scroll the long name of an MD or CD TEXT disc after activating the Auto Scroll function, press ⒽSHIFT then ②(←) (manual scroll).

Locating a specific track

— Automatic Music Sensor (AMS)

During playback, push the SEEK/AMS control up or down and release for each track you want to skip.

To locate succeeding tracks

To locate preceding tracks

Locating a specific point in a track — Manual Search

During playback, push the SEEK/AMS control up or down and hold. Release when you have found the desired point.

To search forward

To search backward

Locating a disc by disc number — Direct Disc Selection

Press the number button that corresponds with the desired disc number.

The desired disc in the current changer begins playback.

Playing tracks repeatedly

— Repeat Play

You can select:

• Repeat 1 – to repeat a track.
• Repeat 2 – to repeat a disc.

1 During playback, press SHIFT.

2 Press ⑦ (REP) repeatedly until the desired setting appears.

Repeat Play starts.

3 Press SHIFT.

To return to normal playback mode, select "Repeat off" in step 2 above.

Playing tracks in random order — Shuffle Play

You can select:

• Shuf 1 – to play the tracks on the current disc in random order.
• Shuf 2 – to play all the tracks in the current unit in random order.
• Shuf ALL – to play all the tracks in all the units in random order.

1 During playback, press SHIFT.
2 Press ⑧ (SHUF) repeatedly until the desired setting appears.

Shuffle Play starts.

3 Press SHIFT.

To return to normal playback mode, select "Shuf off" in step 2 above.

Creating a programme

(XR-C8220R only)

— Programme Memory (For a CD/MD unit with the programme memory function)

You can play tracks in the order you want by making your own programme. You can select up to 24 tracks for a programme. You can store the programmes in memory.

1 During playback, press SHIFT, then press ④ (PLAY MODE) for two seconds.

Programme edit mode

CD1 DISC 2 TRACK 3 P.01 SET UP RLAY MODE → ENTER

If you have labelled the disc, the bank edit mode appears. Press ④ (PLAY MODE) to display "P" above.

2 Select the track you want.

① Press SOURCE repeatedly to select CD or MD.
② Press MODE repeatedly to select the unit.
③ Press SHIFT, then press the number button to select the disc.
4 Press SHIFT.
⑤ Push the SEEK/AMS control up or down to select the track.

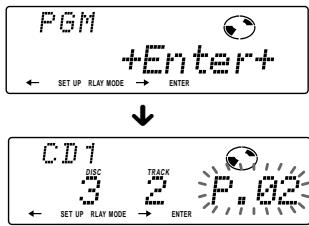

3 Press ⑥ (ENTER).

PGM +Enter+ ← SET UP PLAY MODE → ENTER CD1 3 2 SET UP PLAY MODE → ENTER TRACK P.02

4 To continue entering tracks, repeat steps 2 and 3.

5 When you finish entering tracks, press ④ (PLAY MODE) for two seconds.

6 Press SHIFT.

Notes

• “**Wait**” appears in the display while the unit is reading the data, or when a disc has not been put into the unit.
• "*Mem Full*" appears in the display when you try to enter more than 24 tracks into a programme.

Playing the stored programme

Changing the disc order in the unit will not affect programme memory play.

1 Press SHIFT, then press ④ (PLAY MODE) repeatedly until "PGM off" appears.

CD1 PGM off RLAY MODE →

2 Press ⑤ (→repeatedly until "PGM on" appears.

CO1 PGM PGM on RLAY MODE →

Programme Play starts.

3 Press SHIFT.

To return to normal playback mode, select "PGM off" in step 2 above.

continue to next page →

Notes

• If you press a number button during programme memory play, programme memory play is interrupted, and playback of the selected disc starts.
• "NO Data" appears in the display if no track is stored in the programme.
• If a track stored in the programme memory is not in the disc magazine, the track will be skipped.
• When the disc magazine contains no tracks stored in the programme memory, or when the programme information has not been loaded yet, "Not ready" appears.

Erasing an entire programme

1 Press SHIFT, then press ④ (PLAY MODE) for two seconds.

CD1 DISC 4 7 P.09 RELAY MODE → ENTER

If you have labelled the disc, the bank edit mode appears. Press ④ (PLAY MODE) to display "P" above.

2 Press ② ( ) repeatedly until "DEL" appears.

DEL -PGM ALL- RELAY MODE | → | ENTERI |

3 Press ⑥ (ENTER) for two seconds.

PGM NO Data ← RLAY MODE → ENTER

The entire programme is erased.

4 When you finish erasing programmes, press ④ (PLAY MODE) for two seconds.

5 Press SHIFT.

Adding tracks to a programme

1 Press SHIFT, then press ④ (PLAY MODE) for two seconds.

CD1 DISC 4 TRACK P.028 ← RLAY MODE → ENTER

If you have labelled the disc, the bank edit mode appears. Press ④ (PLAY MODE) to display "P" above.

2 Press ② (←) or ⑤ (→) to select the track slot number where you want to insert a track.

Track slot number

CD1 3 2 P.05 ←

3 Push the SEEK/AMS control up or down to select the track you want to insert.

4 Press ⑥ (ENTER) to enter the track.

The current track in that slot number and the succeeding tracks shift down. To continue inserting tracks, repeat steps 2 through 4.

5 When you finish inserting tracks, press ④ (PLAY MODE) for two seconds.

6 Press SHIFT.

Erasing tracks in a programme

1 Press SHIFT, then press ④ (PLAY MODE) for two seconds.

CD1 disc TRACK 2 P.07 ← RILAY MODEL ENTER

If you have labelled the disc, the bank edit mode appears. Press ④ (PLAY MODE) to display "P" above.

2 Press ② (←) or ⑤ (→) to select the track you want to erase.

Track slot number CD1 track P#05 ← R#X#W#D E#f#k r#x#w#d r#x#w#d

The track currently registered in slot 6.

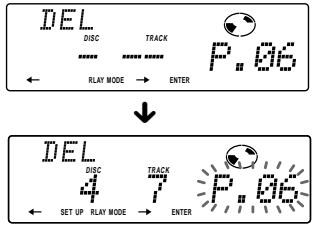

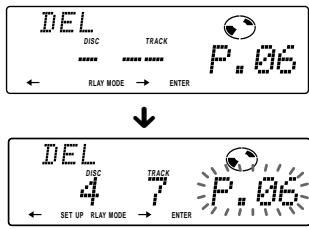

3 Press ⑥ (ENTER) for two seconds.

When you erase a track from a slot number, the succeeding tracks shift up to fill the gap.

DEL DISC TRACK F.06 ← PLAY MODE → ENTER ↓ DEL DISC TRACK 4 7 P.06 ← SET UP PLAY MODE → ENTER

4 To continue erasing tracks, repeat steps 2 and 3.

5 When you finish erasing tracks, press ④ (PLAY MODE) for two seconds.

6 Press SHIFT.

Labelling a CD — Disc Memo (For a CD unit with the custom file function)

You can label each disc with a personalized name. You can enter up to eight characters for a disc. If you label a CD, you can locate the disc by name and select specific tracks for playback (page 29).

1 During CD playback, press PTY/LIST for two seconds.

CD1 DISC 7 ← →

2 Enter the characters.

① Rotate the dial clockwise to select the desired characters.

$$ \begin{array}{l} (A \to B \to C \to \cdots Z \to 0 \to 1 \to 2 \to \ \cdots 9 \to + \to \to^* \to / \to \backslash \to > \to < \ \to . \to_ -) \end{array} $$

CD1 DISC T ←

If you rotate the dial counterclockwise, the characters appear in the reverse order.

If you want to put a blank space between characters, select “_” (underbar).

② Press ⑤ (→) after locating the desired character.

The flashing cursor moves to the next space.

CD1 DISC 7-5- ← →1

If you press ② (←), the flashing cursor moves to the left.

③ Repeat steps ① and ② to enter the entire name.

3 To return to normal CD playback mode, press PTY/LIST for two seconds.

Tip

To erase or correct a name enter “_” (under-bar) for each character.

Displaying the disc memo name

Press DSPL during CD or CD TEXT disc playback.

CD1 DISC T SCHUBERT

Each time you press DSPL during CD or CD TEXT disc playback, the item changes as follows:

* If you connect an optional CD unit with the CD TEXT function, the CD TEXT information will appear in the display when you playback a CD TEXT disc.

After you select the desired item, the display will automatically change to the Motion Display mode after a few seconds.

In the Motion Display mode, all the above items are scrolled in the display one by one in order.

Tip

The Motion Display mode can be turned off. (See "Changing the sound and display settings" on page 21.)

Erasing the disc memo

1 Press SOURCE repeatedly to select CD.
2 Press MODE repeatedly to select the CD unit.
3 Press PTY/LIST for two seconds.
4 Press DSPL for two seconds.
5 Rotate the dial to select the name you want to erase.
6 Press ⑥ (ENTER) for two seconds.
The name is erased.
Repeat steps 5 and 6 if you want to erase other names.
7 Press PTY/LIST for two seconds.
The unit returns to normal CD playback mode.

Note

When the personalized labell is erased, the original CD TEXT information will appear in the display.

Locating a disc by name

— List-up (For a CD unit with the custom file function or MD unit)

You can use this function for discs that have been assigned a custom name. For more information on disc names, refer to “Labelling a CD” (page 27).

1 During playback, press PTY/LIST.

The name assigned to the current disc appears in the display.

LST DISC T SCHUBERT

When you assign a disc memo labell to a CD TEXT disc, it takes priority over the original CD TEXT information.

2 Press PTY/LIST repeatedly until you find the desired disc.
3 Press ⑥ (ENTER) to play back the disc.

Notes

• After a disc name has been displayed for five seconds, the display goes back to normal playback mode. To turn off the display, press DSPL.
• The track names are not displayed during MD or CD TEXT disc playback.
• If there are no discs in the magazine, "NO Disc" appears in the display.
• If a disc has not been assigned a custom file, "*****" appears in the display.
• If the disc information has not been read by the unit, “?” appears in the display. To load the disc, first press the number button, then choose the disc that has not been loaded.
• There are also some letters which cannot be displayed (during MD or CD TEXT disc playback).

Selecting specific tracks for playback

— Bank

(For a CD unit with the custom file function)

If you labell the disc, you can set the unit to skip or play the tracks of your choice.

1 During CD playback, press SHIFT, then press ④ (PLAY MODE) for two seconds. Bank edit mode

CD1 DISC 5 RLAY MODE TRACK 1 PLAY ENTER

Note

If you have not labelled the disc, the bank edit mode does not appear and the programme edit mode appears. To return to normal playback mode, press ④ (PLAY MODE) for two seconds.

2 Push the SEEK/AMS control up or down to select the track number you want to skip and press ⑥ (ENTER).

CD1 DISC 5 RLAY MODE TRACK 3-2kip ENTER

The indication changes from "Play" to "Skip." If you want to return to "Play," press ⑥ (ENTER) again.

3 Repeat step 2 to set the "Play" or "Skip" for all the tracks.
4 Press ④ (PLAY MODE) for two seconds. The unit returns to normal CD playback mode.
5 Press SHIFT.

Notes

• You can set "Play" or "Skip" for up to 24 tracks.
• You cannot set "Skip" for all the tracks on a CD.

Playing specific tracks only

You can select:

• Bank on – to play the tracks with the "Play" setting.
• Bank inv (Inverse) – to play the tracks with the “Skip” setting.

1 During playback, press SHIFT, then press ④ (PLAY MODE) repeatedly until "Bank" appears.

2 Press ⑤ (→) to repeatedly until the desired setting appears.

CD1 BANK Bank on RLAY MODE →

Playback starts from the track following the current one.

3 Press SHIFT.

To return to normal playing mode, select "Bank off" in step 2 above.

Additional Information

Precautions

• If your car was parked in direct sunlight resulting in a considerable rise in temperature inside the car, allow the unit to cool off before operating it.
• If no power is being supplied to the unit, check the connections first. If everything is in order, check the fuse.
• If no sound comes from the speakers of a two-speaker system, set the fader control to the centre position.
• When a tape is played back for a long period, the cassette may become warm because of the built-in power amplifier. However, this is not a sign of malfunction.

If you have any questions or problems concerning your unit that are not covered in this manual, please consult your nearest Sony dealer.

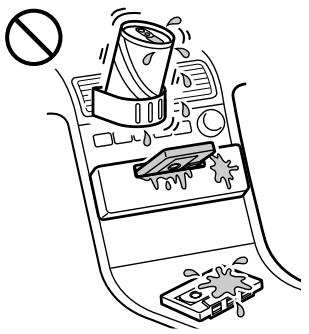

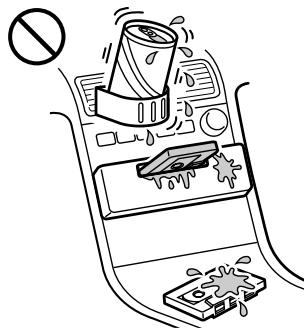

To maintain high quality sound

If you have drink holders near your audio equipment, be careful not to splash juice or other soft drinks onto the car audio. Sugary residues on this unit or cassette tapes may contaminate the playback heads, reduce the sound quality, or prevent sound reproduction altogether.

Cassette cleaning kits cannot remove sugar from the tape heads.

Diagram showing a hand holding a toilet with a stopper and a stopper above, indicating no waste or pollution.

Notes on Cassettes

Cassette care

• Do not touch the tape surface of a cassette, as any dirt or dust will contaminate the heads.
• Keep cassettes away from equipment with built-in magnets such as speakers and amplifiers, as erasure or distortion on the recorded tape could occur.
• Do not expose cassettes to direct sunlight, extremely cold temperatures, or moisture.
• Slack in the tape may cause the tape to be caught in the machine. Before you insert the tape, use a pencil or similar object to turn the reel and take up any slack.

Slack

- Distorted cassettes and loose labells can cause problems when inserting or ejecting tapes. Remove or replace loose labells.

Illustration of a cassette tape with a prohibition symbol (no text or labels)

- The sound may become distorted while playing the cassette. The cassette player head should be cleaned after each 50 hours of use.

Cassettes longer than 90 minutes

The use of cassettes longer than 90 minutes is not recommended except for long continuous play. The tapes used for these cassettes are very thin and tend to be stretched easily. Frequent playing and stopping of these tapes may cause them to become entangled in the cassette deck mechanism.

720 90

Maintenance

Fuse Replacement

When replacing the fuse, be sure to use one matching the amperage rating stated on the original fuse. If the fuse blows, check the power connection and replace the fuse. If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer.

Fuse (10 A)

Warning

Never use a fuse with an amperage rating exceeding the one supplied with the unit as this could damage the unit.

Cleaning the Connectors

The unit may not function properly if the connectors between the unit and the front panel are not clean. In order to prevent this, open the front panel by pressing ⓄOPEN, then detach it and clean the connectors with a cotton swab dipped in alcohol. Do not apply too much force. Otherwise, the connectors may be damaged.

Line drawing of a hand inserting a component into a device (no text or symbols)

Main unit

Line drawing of a hand holding a small electronic device (no text or symbols)

Back of the front panel

Notes

• For safety, turn off the engine before cleaning the connectors and remove the key from the ignition switch.
• Never touch the connectors directly with your fingers or any metal device.

Dismounting the unit

1 Press the clip inside the front cover with a thin screwdriver, and pry the front cover free.

Simple line drawing of a rectangular object with a handle, resembling a stylus or tool (no text or symbols)

2 Repeat step 1 on the left side. The front cover is removed.

Diagram showing two rectangular panels with an arrow indicating transformation or alignment (no text or symbols)

3 Use a thin screwdriver to push in the clip on the left side of the unit, then pull out the left side of the unit until the catch clears the mounting.

Diagram showing a hand holding a tool interacting with a bracket, with an inset close-up of the handle (no text or symbols present)

4 Repeat step 3 on the right side.

Diagram of a saw cutting through a rectangular block with a handle, showing an arrow indicating cutting direction (no text or symbols)

5 Slide the unit out of the mounting.

Pure technical line drawing of a rectangular component with internal slots and a downward arrow indicating direction (no text or symbols)

Specifications

Cassette player section

Tape track	4-track 2-channel stereo
Wow and flutter	0.08 % (WRMS)
Frequency response	30 – 20,000 Hz
Signal-to-noise ratio

Cassette type	Dolby B NR	Dolby NR off
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

Tuner section

FM

Tuning range	87.5 – 108.0 MHz
Aerial terminal	External aerial connector
Intermediate frequency	10.7 MHz
Usable sensitivity	8 dBf
Selectivity	75 dB at 400 kHz
Signal-to-noise ratio	65 dB (stereo),68 dB (mono)
Harmonic distortion at 1 kHz
	0.7 % (stereo),0.4 % (mono)
Separation	35 dB at 1 kHz
Frequency response	30 – 15,000 Hz

MW

Tuning range	531 – 1,602 kHz
Aerial terminal	External aerial connector
Intermediate frequency	10.71 MHz/450 kHz
Sensitivity	30 μV

LW

Tuning range	153 – 281 kHz
Aerial terminal	External aerial connector
Intermediate frequency	10.71 MHz/450 kHz
Sensitivity	50 μV

Power amplifier section

Outputs	Speaker outputs(sure seal connectors)
Speaker impedance	4 – 8 ohms
Maximum power output	XR-C8220R:45 W × 4 (at 4 ohms)XR-C7220R:40 W × 4 (at 4 ohms)

General

Outputs	Line outputs (2)Subwoofer output(XR-C8220R only) (1)Power aerial relay control leadPower amplifier control leadTelephone ATT control leadIllumination control lead
Tone controls	Bass ±8 dB at 100 HzTreble ±8 dB at 10 kHz
Power requirements	12 V DC car battery(negative ground)
Dimensions	Approx. 178×50 × 180 mm(w/h/d)
Mounting dimensions	Approx. 182×53 × 160 mm(w/h/d)
Mass	Approx. 1.5 kg
Supplied accessories	Rotary commander (1)Parts for installation and connections (1 set)Front panel case (1)
Optional accessories	Wireless remote RM-X47BUS cable (supplied with an RCA pin cord)RC-61 (1 m), RC-62 (2 m)
Optional equipment	CD changer (10 discs)CDX-828, CDX-727MD changer (6 discs)MDX-65Other CD/MD changers with the Sony-BUS systemSource selectorXA-C30XR-C8220R:Digital equalizerpreamplifierXDP-210EQ

Design and specifications are subject to change without notice.

Troubleshooting guide

The following checklist will help you remedy the problems you may encounter with your unit. Before going through the checklist below, check the connections and operating procedures.

General

Problem	Cause/Solution
No sound.	Cancel the ATT function.Set the fader control to the centre position for two-speaker systems.Rotate the dial in a clockwise direction to adjust the volume.
The contents of the memory have been erased.	The power cord or battery has been disconnected.The reset button was pressed.—Store again into the memory.
Indications do not appear in the display.	Remove the front panel and clean the connectors. See “Cleaning the connectors” (page 32) for details.

Tape playback

Problem	Cause/Solution
The sound is distorted.	Contamination of the tape head. Clean the head with a commercially available dry-type cleaning cassette.
The AMS does not operate correctly.	There is noise in the space between tracks.A blank space is too short (less than four seconds).The SEEK/AMS control was pushed up immediately before the following track.The SEEK/AMS control was pushed down immediately after the track starts.A long pause, or a passage of low frequencies or very low sound level is treated as a blank space.

Radio reception

Problem	Cause/Solution
Preset tuning is not possible.	Memorize the correct frequency.The broadcast signal is too weak.
Automatic tuning is not possible.	The broadcast signal is too weak.-Use manual tuning.
The “ST” indication flashes.	Tune in the frequency accurately.The broadcast signal is too weak.-Set to the Mono mode (page 11).

RDS

Problem	Cause/Solution
The SEEK starts after a few seconds of listening.	The station is non-TP or has a weak signal.—Press AF/TA repeatedly until “AF TA off” appears.
No traffic announcements.	Activate “TA.”The station does not broadcast any traffic announcements despite being TP.—Tune to another station.
PTY displays “NONE.”	The station does not specify the programme type.

Error displays (when an optional CD/MD unit is connected)

The following indications will flash for about five seconds, and an alarm sound will be heard.

Display	Cause	Solution
NO Mag	The disc magazine is not inserted in the CD/MD unit.	Insert the disc magazine in the CD/ MD unit.
NO Disc	No disc is inserted in the CD/MD unit.	Insert discs in the CD/MD unit.
NG Discs	A CD/MD cannot play because of some problem.	Insert another CD/MD.
Error*1	A CD is dirty or inserted upside down.*2	Clean or insert the CD correctly.
	An MD does not play because of some problem.*2	Insert another MD.
Blank*1	No tracks have been recorded on an MD.*2	Play an MD with tracks recorded on it.
PushReset	The CD/MD unit cannot be operated because of some problem.	Press the reset button of the unit.
Not Ready	The lid of the MD unit is open or MDs are not inserted properly.	Close the lid or insert the MDs properly.
HighTemp	The ambient temperature is more than 50°C.	Wait until the temperature goes down below 50°C.

*1 When an error occurs during playback of a CD or MD, the disc number of the CD or MD does not appear in the display.
*2 The disc number of the disc causing the error appears in the display.

If the above-mentioned solutions do not help improve the situation, consult your nearest Sony dealer.

¡Bienvenido!

Gracias por adquirir el reproductor de cassettes de Sony. Esta unidad le permitirá disfrutar de varias funciones, así como de un mando rotativo suministrado o de un mando a distancia inalámbrico opcional.

Además de las operaciones de reproducción de cassettes y de la radio, es posible ampliar el sistema mediante la conexión de una unidad*1 de CD/MD opcional.

Si conecta una unidad opcional de CD con función CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT*2.

*1 También es posible conectar un cambiador de CD o MD, y un reproductor de CD o MD.
*2 Un disco CD TEXT es un CD de audio que contiene información, como el título del disco, nombre del cantante y títulos de los temas. Esta información está registrada en el disco.

Guía oral para una conducción segura (XR-C8220R solamente)

Esta unidad dispone de una función de guía oral*. Cuando dicha función se encuentra activada, la unidad ofrece comentarios orales sobre las funciones correspondientes a los botones pulsados.

Dichos comentarios pueden oírse en inglés o en español.

* Ciertos amplificadores opcionales de potencia pueden causar una interrupción al principio de comentarios orales.
Si conecta un cambiador opcional de MD, es posible que el sonido del primer MD continúe durante un corto espacio de tiempo incluso después de anunciarse los comentarios orales sobre el segundo MD.

Indice

Sólo esta unidad

Localización de los controles 4

Procedimientos iniciales

Restauración de la unidad 6

Extracción del panel frontal 6

Ajuste del reloj 7

Reproductor de cassettes

Escucha de cintas 8

Reproducción de cintas en diversos modos .... 9

Radio

Memorización automática de emisoras — Memorización de la mejor sintonía (BTM) 10

Memorización de las emisoras deseadas ..... 11

Recepción de emisoras memorizadas ..... 11

RDS

Descripción general de la función RDS ..... 12

Visualización del nombre de la emisora ...... 12

Resintonización automática del mismo programa — Frecuencias alternativas (AF).... 12

Recepción de anuncios de tráfico .... 14

Programación de emisoras RDS con los datos AF y TA .... 15

Grabación de anuncios de tráfico (XR-C8220R solamente) — Repetición de información de tráfico (TIR) 15

Localización de emisoras mediante el tipo de programa .... 17

Ajuste automático del reloj 18

Otras funciones

Etiquetado del mando rotativo 18

Uso del mando rotativo 19

Ajuste de las características de sonido ...... 20

Atenuación del sonido 20

Cambio de los ajustes de sonido y visualización 21

Ajuste de la frecuencia de los altavoces potenciadores de graves (XR-C8220R solamente) 21

Ajuste del sonido y la frecuencia del preamplificador ecualizador (XR-C8220R solamente) 22

Cambio del nivel de salida de línea (XR-C8220R solamente) 22

Equipo opcional

Unidad de CD/MD

Reproducción de discos compactos (CD) o de minidiscos (MD) 23

Reproducción repetida de temas — Reproducción repetida.... 24

Reproducción de temas en orden aleatorio — Reproducción aleatoria .... 24

Creación de un programa (XR-C8220R solamente) — Memoria de programa .... 25

Asignación de títulos a los discos compactos — Memorando de discos .... 27

Localización de discos mediante el título — Función de listado ...... 29

Selección de temas específicos para su reproducción — Función de banco .... 29

Información complementaria

Precauciones 30

Mantenimiento 31

Desmontaje de la unidad 32

Especificaciones 33

Guía de solución de problemas .... 34

Localización de los controles

1 2 3 4 5 6 MODE SEEK/AMS SOURCE SOUND DSPL SHIFT OFF 1 2 3 4 5 6 7 8 9 10 11 12 OPEN LIST PTY AF/TA TIR 13 14 15 16 17 XR-C8220R 18

Consulte las páginas enumeradas para obtener más información.

1 Control SEEK/AMS (búsqueda/sensor de música automático/búsqueda manual) 9, 11, 13, 16, 17, 24, 25, 26, 29
2 Botón MODE (◀▶) Durante la reproducción de cintas: Cambio del sentido de reproducción 8, 9

Durante la recepción de radio: Selección de banda (BAND) 10, 11

Durante la reproducción de CD o MD: Selección de unidad de CD/MD 23, 25, 28

3 Botón SOURCE (TAPE/TUNER/CD/MD) 8, 10, 11, 14, 21, 23, 25, 28
4 Dial (control de volumen/curva del eucualizador*/posición de escucha*/volumen del altavoz potenciador de graves*/frecuencia de corte*/graves/agudos/izquierdo-derecho/trasero-delantero) 7, 15, 20, 27, 28
5 Botón SOUND 20
6 Botón DSPL (cambio del modo de indicación) 9, 11, 12, 23, 28, 29
7 Visor
8 Botón ▲ (expulsión) (situado en la parte frontal de la unidad oculto por el panel frontal) 8
9 Botón de restauración (situado en el lado frontal de la unidad, oculto por el panel frontal) 6
10 Botón OPEN 6, 8, 32

11 Botón PTY/LIST

Programa RDS 17

Memorando de discos 27, 28

Función de listado 29

12 Botón AF/TA 12, 13, 14, 15
13 Botón OFF 6,8
14 Receptor para el mando a distancia inalámbrico opcional
15 Botón SHIFT

PLAY MODE 9, 10, 11, 13, 15, 25, 26, 27, 29, 30

REP 10, 24

SET UP 7, 18, 21, 22, 23

SHUF 24

16 Selector POWER SELECT (situado en la parte inferior de la unidad)

Consulte "Selector POWER SELECT" en el manual de instalación y conexiones.

17 Durante la recepción de radio: Botones numéricos 11, 13, 15, 16

Durante la reproducción de CD o MD: Botones de selección directa de discos 24, 25, 26, 29

18 Botón TIR* 15, 16

* XR-C8220R solamente

Mando a distancia inalámbrico opcional (RM-X47)

1 2 3 4 5 OFF MODE SOURCE DIR SEEK AMS PRESEN DISC FF SOUND SEL ATT DSPL 9 8 7 6

Botones correspondientes del mando a distancia inalámbrico con las mismas funciones que los de la unidad.

1 Botón OFF
2 Botón SEEK/AMS
3 Botones - +
4 Botón ATT
5 Botón SOUND/SEL

6 Botón DSPL
7 Botón PRESET/DISC

No es posible realizar la búsqueda ni la sintonización manual con el mando a distancia.

8 Botón SOURCE
9 Botón MODE/DIR

Si el selector POWER SELECT está ajustado en la posición B, no será posible emplear la unidad con el mando a distancia inalámbrico, a menos que pulse SOURCE en dicha unidad o que inserte un cassette para que ésta se active en primer lugar.

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha unidad.

Extraiga el panel frontal y pulse el botón de restauración con un objeto puntiagudo, como un bolígrafo.

Botón de restauración

Nota

Al pulsar el botón de restauración se borrarán el ajuste del reloj y algunas funciones memorizadas.

Extracción del panel frontal

Es posible extraer el panel frontal de esta unidad con el fin de evitar su robo.

1 Pulse OFF.

2 Pulse OPEN y, a continuación, deslice el panel frontal a la derecha y tire del mismo desde el lateral izquierdo.

Diagram showing hand pressing a device into a folder with labeled arrows indicating process flow

Notas

• Tenga cuidado para que el panel no se caiga cuando lo extraiga de la unidad.
• Si extrae el panel mientras la unidad está encendida, la alimentación se desactivará automáticamente para evitar que los altavoces se dañen.
• Cuando lleve consigo el panel frontal, guárdelo en el estuche suministrado para el mismo.

Fijación del panel frontal

Coloque el orificio ① del panel frontal en el eje ⑥ de la unidad como se ilustra y, a continuación, presione sobre el lado izquierdo para introducirlo.

Diagram illustrating a device file transfer process with labeled steps and hand gesture

Notas

• Asegúrese de no fijar el panel frontal al revés.
• No ejerza excesiva presión sobre el panel frontal al fijarlo a la unidad.
• No ejerza demasiada presión sobre el visor del panel frontal.
• No exponga el panel frontal a la luz solar directa ni a fuentes térmicas, como conductos de aire caliente, ni lo deje en un lugar húmedo. No lo deje nunca sobre el salpicadero de un automóvil aparcado bajo la luz solar directa ni en ningún otro lugar donde pueda producirse un aumento considerable de la temperatura.

Alarma de precaución

Si gira el interruptor de la llave de encendido a la posición OFF sin haber extraído el panel frontal, la alarma de precaución emitirá pitidos durante unos segundos (sólo si el selector POWER SELECT de la parte inferior de la unidad está ajustado en la posición A). Si conecta un amplificador de potencia opcional y no utiliza el amplificador incorporado, se desactivará el pitido.

Indicador TIR

(XR-C8220R solamente)

Si extrae la llave de encendido mientras la función TIR está activa, el indicador TIR parpadeará varias veces (sólo si el selector POWER SELECT de la parte inferior de la unidad está ajustado en la posición Ⓐ).

Pure electrical circuit lines without any symbols

Indicador TIR

Para obtener más información sobre la función TIR, consulte “Grabación de anuncios de tráfico” (página 15).

Ajuste del reloj

El reloj dispone de una indicación digital de 24 horas.

Ejemplo: Para ajustar el reloj a las 10:08

1 Pulse SHIFT y, a continuación, ③ (SET UP) varias veces hasta que aparezca "Clock".

Set SET UP Clock

① Pulse ⑤ (→).

Set SET UP → 7:00

La indicación de hora parpadea.

② Ajuste la hora.

para retroceder

para avanzar

Set SET UP 10:00

③ Pulse ⑤ (→).

Set 10:00 SET UP →

La indicación de minutos parpadea.

④ Ajuste los minutos.

para retroceder

para avanzar

Set 10:05 SET UP →

continúa en la página siguiente →

2 Pulse SHIFT.

10:00 SET UP

El reloj se pone en funcionamiento.

3 Pulse SHIFT.

Una vez realizado el ajuste del reloj, el visor volverá a mostrar el modo de reproducción normal.

Nota

Si el selector POWER SELECT de la parte inferior de la unidad se ajusta en la posición B, active primero la alimentación y, a continuación, ajuste el reloj.

Reproductor de cassettes

Escucha de cintas

1 Pulse OPEN e inserte el cassette. La reproducción se iniciará de forma automática.

Illustration of a hand inserting a device into a device casing (no text or symbols visible)

2 Cierre el panel frontal.

Si ya hay un cassette insertado, para iniciar la reproducción pulse SOURCE varias veces hasta que aparezca "FWD" o "REV".

Se reproduce la cara orientada hacia arriba.

FWD TAPE

Se reproduce la cara orientada hacia abajo.

REV TAPE

Consejos

• Para cambiar el sentido de reproducción de la cinta, pulse MODE (◀▶).
• "Metal" aparece en el visor si inserta una cinta de metal o de cromo CrO₂ (Función de detección automática de cintas de metal).

Para	Pulse
Detener la reproducción	OFF
Expulsar el cassette	OPEN y a continuación ▲

Bobinado rápido de la cinta

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esa posición.

Avance rápido

Rebobinado

Para iniciar la reproducción durante el avance rápido o el rebobinado, pulse

MODE (◀▶).

Localización de un tema específico

— Sensor de música automático (AMS)

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y suéltelo por cada tema que desee omitir.

Es posible omitir un máximo de nueve temas de una vez.

Para localizar temas posteriores

Para localizar temas anteriores

Nota

La función AMS puede no activarse si:

— los espacios en blanco entre los temas son inferiores a cuatro segundos.
— hay ruido entre los temas.
— existen largas secciones de volumen bajo o interludios silenciosos.

Cambio de los elementos del visor

Cada vez que pulse DSPL, el elemento cambiará de la forma siguiente:

* Siempre que esté activada una de las siguientes funciones.

— Función ATA
— Función AF/TA

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Reproducción de cintas en diversos modos

Es posible reproducir la cinta en los siguientes modos:

• NR (Dolby NR), que permite seleccionar el sistema Dolby* NR B.
• B.Skip (omisión de espacios en blanco), que omite espacios en blanco superiores a ocho segundos.
• ATA (activación automática del sintonizador) activa automáticamente el sintonizador durante el bobinado rápido de la cinta.
• Reproducción repetida (Repeat), que permite repetir el tema actual.

* Reducción de ruido Dolby fabricado bajo licencia de Dolby Laboratories Licensing Corporation.

DOLBY y el símbolo de la D doble ☐ son marcas de Dolby Laboratories Licensing Corporation.

1 Durante la reproducción, pulse SHIFT.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

2 Pulse ④ (PLAY MODE) varias veces hasta que aparezca el modo de reproducción deseado.

Cada vez que pulse ④ (PLAY MODE), los elementos cambiarán de la siguiente forma:

NR → B.Skip → ATA

FWD B.Skip off RLAY MODE →

3 Pulse ⑤ (→) para seleccionar "on".

FWD B.Skip on

Se inicia el modo de reproducción seleccionado.

4 Pulse SHIFT.

Para volver al modo normal de reproducción, seleccione “off” en el paso 3 anterior.

Reproducción repetida de temas

— Reproducción repetida

1 Durante la reproducción, pulse SHIFT.
2 Pulse ⑦ (REP) varias veces hasta que aparezca "Repeat on".

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

Se inicia la reproducción repetida.

3 Pulse SHIFT.

Para volver al modo normal de reproducción, seleccione “Repeat off” en el anterior paso 2.

Radio

Memorización automática de emisoras

— Memorización de la mejor sintonía (BTM)

Esta unidad selecciona las emisoras de señal más intensa y las memoriza por orden de frecuencia. Es posible almacenar hasta 10 emisoras de cada banda (FM1, FM2, MW y LW).

Precaución

Para sintonizar emisoras durante la conducción, utilice la función de memorización de la mejor sintonía para evitar accidentes.

1 Pulse SOURCE varias veces para seleccionar el sintonizador.

Cada vez que pulse SOURCE, la fuente cambia de la siguiente forma:

* Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

2 Pulse MODE varias veces para seleccionar la banda.

Cada vez que pulse MODE, la banda cambia de la siguiente forma:

3 Pulse SHIFT y, a continuación, ④ (PLAY MODE) varias veces hasta que aparezca "B.T.M".

4 Pulse ⑤ (→).

La unidad almacena en los botones numéricos las emisoras por orden de frecuencia.

La unidad emite un pitido cuando el ajuste se almacena.

5 Pulse SHIFT.

Notas

• La unidad no almacena emisoras de señales débiles. Si se reciben pocas emisoras, algunos botones numéricos conservarán sus parámetros anteriores.
• Si el visor ya muestra un número, la unidad almacenará las emisoras por orden a partir del actualmente mostrado.

Memorización de las emisoras deseadas

Es posible memorizar hasta 20 emisoras de FM (10 para FM1 y 10 para FM2), hasta 10 de MW y hasta 10 de LW en el orden que prefiera.

1 Pulse SOURCE varias veces para seleccionar el sintonizador.
2 Pulse MODE varias veces para seleccionar la banda.
3 Desplace el control SEEK/AMS hacia arriba o hacia abajo para sintonizar la emisora que desea almacenar en el botón numérico.
4 Pulse y mantenga pulsado el botón numérico que desee (de 1 a 10) hasta que aparezca "MEM".

En el visor aparecerá la indicación del botón numérico.

Nota

Si almacena una emisora nueva en un botón numérico que ya contenga una emisora registrada, la emisora almacenada anteriormente se sustituirá por la nueva.

Recepción de emisoras memorizadas

1 Pulse SOURCE varias veces para seleccionar el sintonizador.
2 Pulse MODE varias veces para seleccionar la banda.
3 Pulse el botón numérico (① a ⑩) en el que esté almacenada la emisora que desee.

Si no puede sintonizar una emisora programada

Desplace y suelte el control SEEK/AMS hacia arriba o abajo para buscar la emisora (sintonización automática).

La exploración se detiene al recibirse una emisora. Desplace el control SEEK/AMS hacia arriba o abajo varias veces hasta recibir la emisora que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, pulse (SHIFT) y, a continuación, ④ (PLAY MODE) varias veces hasta que el visor muestre "Local" (modo de búsqueda local). A continuación, pulse ⑤ (→) para seleccionar "Local on". Pulse (SHIFT). Sólo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia de la emisora que desea escuchar, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esa posición hasta que aparezca la frecuencia que desee (sintonización manual).

Si la recepción de FM en estéreo es de mala calidad — Modo monofónico

1 Durante la recepción de radio, pulse SHIFT y, a continuación, ④ (PLAY MODE) varias veces hasta que aparezca "Mono".
2 Pulse ⑤ (→) varias veces hasta que aparezca "Mono on".

El sonido mejorará, aunque será monofónico (la indicación "ST" desaparecerá).

3 Pulse SHIFT.

Para recuperar el modo estéreo, seleccione "Mono off" en el anterior paso 2.

Cambio de los elementos del visor

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Frecuencia (Nombre de la emisora)* ↔ Reloj

* Al sintonizar una emisora de FM que transmita datos RDS, aparecerá el nombre de la misma.

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Descripción general de la función RDS

El sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM enviar información digital adicional junto con la señal normal de programas de radio. Este reproductor estéreo para automóvil emplea dicho sistema y ofrece varios servicios. A continuación se enumeran algunos: resintonización automática del mismo programa, recepción de anuncios sobre el tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de todas las funciones RDS está determinada por el país o la región.
• La función RDS puede no activarse correctamente si la señal es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actual se ilumina en el visor.

Seleccione una emisora de FM (página 10).

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la misma se ilumina en el visor.

FM1

III

BBC R1

Nota

La indicación “*” significa que se recibe una emisora RDS.

Cambio de los elementos del visor

Cada vez que pulse DSPL, los elementos cambiarán de la siguiente forma:

Nombre de la emisora/Frecuencia ↔ Reloj

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Nota

Aparecerá "NO Name" si la emisora recibida no transmite datos RDS.

Resintonización automática del mismo programa

— Frecuencias alternativas (AF)

La función de frecuencias alternativas (AF) selecciona y resintoniza automáticamente la emisora de señal más intensa dentro de una red. Mediante el uso de esta función, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar la emisora manualmente.

Las frecuencias cambian automáticamente.

98,5MHz Emisora 102,5MHz 96,0MHz

1 Seleccione una emisora de FM.

2 Pulse AF/TA varias veces hasta que "AF on" se ilumine en el visor.

La unidad comienza a buscar una emisora alternativa de señal más intensa dentro de la misma red.

Nota

Si no existe ninguna emisora alternativa en la zona o si no es necesario buscar dicho tipo de emisora, desactive la función AF pulsando AF/TA varias veces hasta que aparezca "AF TA off".

Cambio de los elementos del visor

Cada vez que pulse AF/TA, los elementos visualizados cambian de la siguiente forma:

* Seleccione este elemento para activar las funciones AF y TA.

Notas

• Si "NO AF" y el nombre de la emisora parpadean alternativamente, esto indica que la unidad no puede encontrar ninguna emisora alternativa dentro de la red.
• Si el nombre de la emisora comienza a parpadear después de seleccionar una emisora con la función AF activada, significa que no hay disponible ninguna frecuencia alternativa. Desplace el control SEEK/AMS hacia arriba o abajo mientras el nombre de la emisora parpadea (sin superar un espacio de ocho segundos). La unidad inicia la búsqueda de otra frecuencia con los mismos datos PI (Identificación de programa) (se muestra "PI seek" y no se recibe sonido). Si la unidad no consigue encontrar otra frecuencia, se muestra "NO PI" y la unidad vuelve a la frecuencia seleccionada anteriormente.

Recepción de programas regionales

La función de activación regional ("REG on") de esta unidad permite permanecer en la sintonía de un programa regional sin cambiar a otra emisora. (Observe que es necesario activar la función AF.) El ajuste de fábrica de la unidad es "REG on". No obstante, si desea desactivar la función, realice lo siguiente.

1 Durante la recepción de radio, pulse SHIFT y, a continuación, ④ (PLAY MODE) varias veces hasta que aparezca "REG".
2 Pulse ⑤ (→) varias veces hasta que aparezca "REG off".
3 Pulse SHIFT.

Observe que al seleccionar "REG off" la unidad podría cambiar a otra emisora regional de la misma red.

Para volver a la activación regional, seleccione "REG on" en el anterior paso 2.

Nota

Esta función no se activa en el Reino Unido ni en determinadas zonas.

Función de enlace local (sólo Reino Unido)

La función de enlace local permite seleccionar otras emisoras locales de la zona, aunque no estén almacenadas en los botones numéricos.

1 Pulse un botón numérico en el que haya almacenado una emisora local.
2 En un intervalo de cinco segundos, vuelva a pulsar el botón numérico de la emisora local.
3 Repita este procedimiento hasta recibir la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar automáticamente una emisora de FM que esté emitiendo anuncios de tráfico, aunque esté escuchando otras fuentes de programa.

Pulse AF/TA varias veces hasta que "TA on" o "AF TA on" se ilumine en el visor.

La unidad comienza a buscar emisoras que emitan información sobre tráfico. "TP" se ilumina en el visor al encontrar una emisora que emita anuncios de tráfico.

Al iniciarse el anuncio de tráfico, "TA" parpadea. Esta indicación deja de parpadear cuando el anuncio finaliza.

Consejo

Si el anuncio de tráfico comienza mientras escucha otra fuente de programa, la unidad cambia automáticamente al anuncio y vuelve a la fuente original al finalizar éste.

Notas

• "NO TP" parpadea durante cinco segundos si la emisora recibida no emite anuncios de tráfico. A continuación, la unidad comienza a buscar una emisora que emita dichos anuncios.
• Si "EON" aparece junto con "TP" en el visor, significa que la emisora actual emplea la emisión de otras emisoras de la misma red.

Para cancelar el anuncio de tráfico actual

Pulse AF/TA o SOURCE.

Para cancelar todos los anuncios de tráfico, desactive la función pulsando AF/TA hasta que "AF TA off" se ilumine.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico, de forma que éstos no pasen inadvertidos. Al comenzar un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que desee.

2 Pulse AF/TA durante dos segundos. Se muestra "TA" y se almacena el ajuste.

Recepción de anuncios de urgencia

Si se emite un anuncio de urgencia mientras escucha la radio, el programa cambiará automáticamente al anuncio. Si escucha una fuente que no sea la radio, es posible recibir anuncios de urgencia si activa la función AF o TA. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de la fuente que escuche en ese momento.

Programación de emisoras RDS con los datos AF y TA

Al programar las emisoras RDS, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la función AF o TA cada vez que sintonice la emisora programada. Es posible seleccionar un ajuste diferente (AF, TA o ambos) para cada emisora programada, o bien el mismo para todas.

Programación del mismo ajuste para todas las emisoras programadas

1 Seleccione una banda de FM (página 10).
2 Pulse AF/TA varias veces para seleccionar "AF on", "TA on" o "AF TA on" (tanto para la función AF como para la TA).

Observe que si selecciona "AF TA off" se almacenarán tanto las emisoras RDS como las que no lo son.

3 Pulse SHIFT, y a continuación, ④ (PLAY MODE) varias veces hasta que aparezca "B.T.M".
4 Pulse ⑤ (→) hasta que "B.T.M" parpadee.
5 Pulse SHIFT.

Programación de ajustes diferentes para cada emisora programada

1 Seleccione una banda de FM y sintonice la emisora que desee.
2 Pulse AF/TA varias veces para seleccionar "AF on", "TA on" o "AF TA on" (tanto para la función AF como para la TA).
3 Pulse y mantenga pulsado el botón numérico que desee hasta que aparezca "MEM".

Repita el procedimiento a partir del paso 1 para programar otras emisoras.

Consejo

Si desea cambiar el ajuste AF y/o TA predefinido después de sintonizar la emisora memorizada, active o desactive la función AF o TA.

Grabación de anuncios de tráfico (XR-C8220R solamente)

— Repetición de información de tráfico (TIR)

Es posible escuchar el último anuncio de tráfico mediante la grabación de éstos. Cada vez que comience un anuncio de tráfico, la unidad graba y almacena automáticamente hasta ocho anuncios. Si la grabación sobrepasa cuatro minutos, los anuncios grabados se actualizan, por lo que siempre puede escuchar la información más reciente.

La función TIR conectará automáticamente la alimentación de la unidad y grabará los anuncios sobre el tráfico durante un máximo de dos horas antes y después de la hora programada.

Programación de la hora y de la emisora

1 Pulse y mantenga pulsado TIR hasta que "TIR" se ilumine en el visor.
2 Pulse ⑤ (→) varias veces hasta que "TIR on" se ilumine.

TIR ② TIR on

3 Pulse TIR varias veces hasta que aparezca la indicación de hora.

TIR ① → 7:00

① Gire el dial para ajustar la hora.

TIR ② 10:00

② Pulse ⑤ (→) hasta que el dígito de los minutos parpadee.

TIR ② 10:30

③ Gire el dial para ajustar los minutos.

TIR ① 10:10

continúa en la página siguiente →

4 Pulse TIR.

5 Pulse el botón numérico de programación o desplace el control SEEK/AMS hacia arriba o abajo para seleccionar la emisora que desee.

6 Pulse TIR durante dos segundos para volver a la indicación original. ④ se encenderá.

SOUND DSPL SHIFT 1 2

La unidad se activa automáticamente y entra en el modo de espera de anuncios de tráfico durante cuatro horas (dos horas antes y después de la hora programada). Si la emisora memorizada no transmite anuncios sobre el tráfico durante la búsqueda, buscará otras emisoras de programa de tráfico (TP).

Para cancelar la función TIR

Seleccione "TIR off" en el anterior paso 2.

Consejos

• Mientras la unidad esté grabando anuncios sobre el tráfico, parpadearán ⏻ y "TA".
• Si aún así no encuentra una emisora TP, realizará la búsqueda cada cinco minutos hasta encontrar una.
• Si extrae la llave de encendido mientras la función TIR está activada, las indicaciones "TIR on" y ⊙ parpadean varias veces.

Notas

• La unidad también entrará en el modo de espera de anuncios de tráfico durante dos horas después de apagar el motor, siempre que la función TIR esté activada.
• Si dispone de una antena motorizada, ésta se extenderá automáticamente cada vez que la unidad busque emisoras de programa de tráfico. Si la antena es manual, compruebe que la misma se encuentra totalmente extendida.
• Si no utiliza el automóvil durante diez días aproximadamente, la función TIR se desactivará automáticamente para evitar el desgaste de la batería, aunque dicha función se encuentre activada.

Reproducción de los anuncios de tráfico grabados

Cuando haya anuncios sobre el tráfico grabados que no haya escuchado todavía, parpadeará ⏻.

1 Pulse TIR.

Se reproduce el último anuncio. Para escuchar los anteriores, pulse TIR o desplace el control SEEK/AMS hacia arriba. Para volver a reproducir los anuncios, desplace el control SEEK/AMS hacia abajo. El mensaje “NO Data” aparece si no se han grabado anuncios.

2 Pulse TIR para recuperar el programa original.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Tipos de programa	Indicación
Noticias	News
Temas de actualidad	Affairs
Información	Info
Deportes	Sport
Educación	Educate
Drama	Drama
Cultura	Culture
Ciencia	Science
Variedades	Varied
Música pop	Pop M
Música rock	Rock M
Música fácil de escuchar	Easy M
Clásica ligera	Light M
Clásica	Classics
Otros tipos de música	Other M
Información meteorológica	Weather
Economía	Finance
Programas infantiles	Children
Asuntos sociales	Social A
Religión	Religion
Conversación telefónica	Phone In
Viajes	Travel
Ocio	Leisure
Música jazz	Jazz
Música country	Country
Música nacional	Nation M
Melodías de ayer	Oldies
Música folk	Folk M
Documentales	Document
Sin especificar	None

Nota

No es posible utilizar esta función en los países en los que no se disponga de datos PTY (selección de tipo de programa).

1 Pulse PTY/LIST durante la recepción de FM hasta que "PTY" se ilumine en el visor.

PTY Why Info

El nombre del tipo de programa actual aparece si la emisora transmite datos PTY. Aparece “- - - - -” si la emisora recibida no es RDS o si no se reciben los datos RDS.

2 Pulse PTY/LIST varias veces hasta que aparezca el tipo de programa que desee. Los tipos de programa aparecen en el orden mostrado en la anterior tabla. Observe que no es posible seleccionar "None" (Sin especificar) para realizar la búsqueda.

PTY Sport

3 Desplace el control SEEK/AMS hacia arriba o abajo.

La unidad comienza a buscar una emisora que transmita el tipo de programa seleccionado. Al encontrarla, el tipo de programa vuelve a aparecer durante cinco segundos. Si la unidad no encuentra el tipo de programa, "NO" y dicho tipo de programa aparecerán alternativamente durante cinco segundos. A continuación, la unidad vuelve a la emisora seleccionada anteriormente.

Ajuste automático del reloj

Los datos de hora (CT) de las transmisiones RDS ajustan el reloj automáticamente.

1 Pulse SHIFT y, a continuación,③ (SET UP) varias veces hasta que aparezca "CT off".

Set CT off SET UP →

2 Pulse ⑤ (→) varias veces hasta que aparezca "CT on".

El reloj se ajusta.

Set CT on SET UP →

3 Pulse SHIFT para volver a la indicación normal.

Para cancelar la función CT

Seleccione "CT off" en el anterior paso 2.

Notas

• La función CT puede no activarse aunque se reciba una emisora RDS.
• Es posible que la hora real y la ajustada mediante la función CT no coincidan.

Otras funciones

También es posible controlar una unidad de CD o de MD opcional, o un preamplificador ecualizador* con el mando rotativo.

* XR-C8220R solamente

Etiquetado del mando rotativo

En función de cómo monte el mando rotativo, adhiera la etiqueta adecuada como se muestra en la siguiente ilustración.

SOUND MODE LIST

LIST MODE SOUND

Uso del mando rotativo

Mediante la pulsación de los botones (SOURCE y MODE)

SOURCE MODE

Cada vez que pulse SOURCE, la fuente cambiará de la siguiente forma:

TUNER → CD* → MD* → TAPE

Al pulsar MODE, el funcionamiento cambiará de la siguiente forma;

• Cinta : sentido de transporte
- Sintonizador : FM1 → FM2 → MW → LW
- Unidad de CD*: CD1 → CD2 → ...
- Unidad de MD*: MD1 → MD2 → ...

* Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

Consejo

Si el selector POWER SELECT se ha ajustado en la posición B, podrá activar esta unidad pulsando SOURCE en el mando rotativo.

Mediante el giro del control (SEEK/AMS)

Line drawing of a handheld device with a scroll wheel and control buttons (no text or symbols)

Gire el control y suéltelo para:

• Localizar el principio de los temas de la cinta. Gire y mantenga girado el control momentáneamente; a continuación, suéltelo para bobinar la cinta rápidamente. Para iniciar la reproducción durante el avance o el retroceso rápido de la cinta, pulse MODE.
• Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar el punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.
• Sintonizar emisoras automáticamente. Gire y mantenga girado el control para sintonizar una determinada emisora.

Mediante la presión y giro del control (PRESET/DISC)

Line drawing of a hand holding a handheld device with a scroll wheel (no text or symbols)

Presione y gire el control para:

• Recibir emisoras memorizadas en los botones numéricos.
• Cambiar el disco.

Otras operaciones

Gire el control VOL para ajustar el volumen.

Pulse ATI para atenuar el sonido. OFF Pulse OFF para desactivar la unidad.

continúa en la página siguiente →

Pulse SOUND para ajustar el menú de sonido y el volumen.

Pulse LIST para:
- Mostrar los nombres memorizados.
- Mostrar el tipo de programa.

Cambio de la dirección de funcionamiento

La dirección de funcionamiento de los controles está ajustada de fábrica como se muestra en la siguiente ilustración.

Para aumentar

Para disminuir

Si necesita montar el mando rotativo en el lado derecho de la columna de dirección, puede invertir la dirección de funcionamiento.

Illustration of hands using a handheld device to interact with a button (no text or symbols visible)

Pulse SOUND durante dos segundos al tiempo que presiona el control VOL.

Consejo

También es posible cambiar la dirección de funcionamiento de estos controles con la unidad (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Ajuste de las características de sonido

Es posible ajustar la curva del ecualizador, la posición de escucha, la frecuencia de corte, los graves, los agudos, el balance y el equilibrio entre los altavoces.

Puede almacenar los niveles de los graves y los agudos de forma independiente para cada fuente.

1 Pulse SOUND varias veces para seleccionar el elemento que desee ajustar.

VOL (volumen) → EQ (curva del ecualizador)*1,2

→ POS (posición de escucha)*1,2

→ SUB (volumen de potenciación de graves)*1

→ CNW (Red divisora de frecuencias)*1,2

→ BAS (graves) → TRE (agudos)

→ BAL (izquierdo y derecho)

→ FAD (delantero y trasero)

*1 XR-C8220R solamente

*2 Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

2 Gire el dial para ajustar el elemento seleccionado.

Realice el ajuste antes de que transcurran tres segundos después de seleccionar el elemento. (Transcurridos tres segundos, la función del dial vuelve a ser la de control de volumen.)

Atenuación del sonido

Pulse ATT en el mando rotativo suministrado o en el inalámbrico opcional.

"ATT on" se ilumina durante un segundo.

Para restaurar el nivel de volumen anterior, vuelva a pulsar ATT.

Consejo

La unidad reducirá automáticamente el volumen cuando entre una llamada telefónica (función ATT de atenuación para teléfono).

Cambio de los ajustes de sonido y visualización

Es posible ajustar los siguientes elementos:

• Clock (Reloj) (página 7)
  • CT (Hora del reloj) (página 18)
• D.Info (Información dual) ^*1 – que permite visualizar el reloj y el modo de reproducción simultáneamente (on) o bien la información alternativamente (off).
• Amber/Green – que permite cambiar el color de iluminación entre ámbar o verde.
• Dimmer (Atenuador) – que permite cambiar el brillo del visor.

— Seleccione “Auto” para que el brillo del visor se atenúe sólo al encender la luz del interior.
— Seleccione “on” para atenuar el brillo del visor.
— Seleccione "off" para desactivar Dimmer.

• Contrast – para ajustar el contraste si las indicaciones del visor no son visibles debido a la posición de instalación de la unidad.
• Función de guía oral*1,3 de comentarios orales.

— Seleccione "Voice 1" para minimizar el volumen de la guía.
— Seleccione “Voice 2” para elegir un nivel de volumen mayor que “Voice 1”.
— Seleccione "Voice 3" para maximizar el volumen de la guía.
— Seleccione "Voice off" para desactivar la guía oral.

• Beep – que permite activar o desactivar los pitidos.
• RM (Mando rotativo) – que permite cambiar la dirección de funcionamiento de los controles del mando rotativo.

— Seleccione “norm” para emplear el mando rotativo con la posición ajustada en fábrica.
— Seleccione “rev” si monta el mando rotativo en la parte derecha de la columna de dirección.

• L.out (Salida de línea)*2,3 (página 22)
- Loud (Sonoridad) ^1 – para disfrutar de los graves y los agudos incluso con un nivel de volumen bajo. Éstos se potenciarán.
• LPF (Filtro de paso bajo)*1,3
- M.dspl (Desplazamiento de indicaciones) – para ajustar el modo de desplazamiento de indicaciones en 1, 2 o off.
- English/Spanish ^1,3 – para oír los comentarios orales de la guía oral en inglés o en español.
- A.Scrl (Desplazamiento automático)*1 (página 23)

1 Pulse SHIFT.

2 Pulse ③ (SET UP) varias veces hasta que aparezca el elemento que desee.

Cada vez que pulse ③ (SET UP), los elementos cambian de la siguiente forma:

Clock → CT → D.Info*1 → Amber/Green → Dimmer → Contrast → Voice*1,3 → Beep → RM → L.out*2,3 → Loud*1 → LPF*1,3 → M.dspl → English/Spanish*1,3 → A.Scrl*1

*1 Si la radio está apagada o si no hay ninguna cinta, CD o MD en reproducción, este elemento no aparecerá.
*2 Si no conecta el preamplificador ecualizador opcional, este elemento no aparecerá.
*3 XR-C8220R solamente

3 Pulse ⑤ (→) para seleccionar el ajuste que desee (por ejemplo: on u off).

Con respecto al ajuste “Contrast”, al pulsar ⑤ (→) el contraste aumenta, mientras que al pulsar ② (←) disminuye.

4 Pulse SHIFT.

Una vez finalizado el ajuste de modo, el visor vuelve a la indicación de modo de reproducción normal.

Ajuste de la frecuencia de los altavoces potenciadores de graves

(XR-C8220R solamente)

Para adaptarse a las características de los altavoces potenciadores de graves conectados, es posible interrumpir las señales de frecuencia alta y media que se introducen en dichos altavoces. Mediante el ajuste de la frecuencia de corte, los altavoces potenciadores de graves emitirán sólo señales de baja frecuencia de forma que pueda obtenerse un sonido más nítido.

1 Pulse SOURCE para seleccionar una fuente (radio, cassette, CD o MD).
2 Pulse SHIFT y, a continuación,③ (SET UP) varias veces hasta que aparezca "LPF off".

continúa en la página siguiente →

3 Pulse ⑤ (→) o ② (←) varias veces para seleccionar el ajuste que desee.

Set ← SET UP LPF off

Cada vez que pulse ⑤ (→) o ② (←), la frecuencia de corte cambia en el visor de la siguiente forma:

LPF off LPF 80 Hz LPF 120 Hz

4 Pulse SHIFT.

Una vez finalizado el ajuste de frecuencia, el visor volverá a la indicación de modo de reproducción normal.

Ajuste del sonido y la frecuencia del preamplificador ecualizador (XR-C8220R solamente)

Esta unidad también puede controlar un preamplificador ecualizador opcional.

De esta forma, podrá añadir ciertos efectos al campo de sonido de la fuente actualmente seleccionada.

Para más información, consulte el manual de instrucciones suministrado con el preamplificador ecualizador.

Nota

Si conecta el preamplificador digital opcional XDP-210EQ, la función de guía oral no se activará.

Cambio del nivel de salida de línea (XR-C8220R solamente)

Es posible cambiar el nivel de salida de línea si se produce distorsión del sonido u otros ruidos.

Podrá ajustar esta función cuando el preamplificador ecualizador opcional esté conectado.

1 Pulse SHIFT y, a continuación,③ (SET UP) hasta que aparezca "L.out".

2 Pulse ⑤ (→) para seleccionar el ajuste que desee "L.out Hi" o "L.out Lo".

3 Pulse SHIFT.

Es posible controlar un máximo de diez unidades externas de CD/MD con esta unidad, con la siguiente configuración: Unidades de CD – máximo de cinco Unidades de MD – máximo de cinco Cualquier combinación de hasta diez unidades funcionará. Si conecta una unidad opcional de CD con función CD TEXT, la información CD TEXT aparecerá en el visor al reproducir un disco CD TEXT.

Reproducción de discos compactos (CD) o de minidiscos (MD)

1 Pulse SOURCE varias veces para seleccionar CD o MD.
2 Pulse MODE hasta que aparezca la unidad que desee.

Se inicia la reproducción de CD/MD.

Si una unidad de CD/MD se encuentra conectada, todos los temas se reproducen desde el principio.

Cambio de los elementos del visor

Cada vez que pulse DSPL durante la reproducción de CD, CD TEXT o MD, el elemento cambiará de la siguiente forma:

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Puede asignar un nombre personalizado para discos CD y CD TEXT con la función de memorando de discos. Consulte “Asignación de títulos a los discos compactos” (página 27). No obstante, si utiliza nombres personalizados, siempre tendrán prioridad sobre la información CD TEXT original al mostrarse tal información.

Desplazamiento automático del título de un disco

— Desplazamiento automático

Si el título del disco, nombre del cantante o el título del tema de un disco CD TEXT o MD supera los 10 caracteres y la función de desplazamiento automático está activada, la siguiente información se desplazará automáticamente por el visor.

• El título del disco aparece al cambiar éste (si se ha seleccionado el título de disco).
• El título del tema aparece al cambiar éste (si se ha seleccionado el título de tema).

Si pulsa DSPL para cambiar el elemento mostrado, el título del disco o del tema del MD o del disco CD TEXT se desplaza automáticamente tanto si activa como si desactiva la función.

1 Durante la reproducción, pulse SHIFT.
2 Pulse ③ (SET UP) varias veces hasta que aparezca "A.Scrl".
3 Pulse ⑤ (→) para seleccionar "A.Scrlon".

continúa en la página siguiente →

4 Pulse SHIFT.

Para cancelar la función de desplazamiento automático, seleccione “A.Scrl off” en el paso 3 anterior.

Nota

Para algunos discos con un gran número de caracteres, pueden ocurrir los siguientes casos:

— Algunos de los caracteres no se muestran.

— La función de desplazamiento automático no funciona.

Consejo

Para desplazar el nombre largo de un disco MD o CD TEXT de forma manual después de activar la función de desplazamiento automático, pulse SHIFT y, a continuación ② (←) (desplazamiento manual).

Localización de un tema específico

— Sensor de música automático (AMS)

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y suéltelo por cada tema que desee omitir.

Para localizar temas posteriores

Para localizar temas anteriores

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, desplace el control SEEK/AMS hacia arriba o abajo y manténgalo en esa posición. Suélteo cuando localice la parte que desee.

Para buscar hacia delante

Para buscar hacia atrás

Localización de discos mediante el número de disco

— Selección directa de disco

Pulse el botón numérico correspondiente al número de disco que desee.

Se inicia la reproducción del disco que se encuentra en la unidad actual.

Reproducción repetida de temas — Reproducción repetida

Es posible seleccionar:

• Repeat 1 – para repetir un tema.
• Repeat 2 – para repetir un disco.

1 Durante la reproducción, pulse SHIFT.

2 Pulse ⑦ (REP) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción repetida.

3 Pulse SHIFT.

Para volver al modo de reproducción normal, seleccione “Repeat off” en el paso 2 anterior.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Es posible seleccionar:

• Shuf 1 – para reproducir los temas del disco actual en orden aleatorio.
• Shuf 2 – para reproducir todos los temas de la unidad actual en orden aleatorio.
• Shuf ALL – para reproducir todos los temas de todas las unidades en orden aleatorio.

1 Durante la reproducción, pulse SHIFT.

2 Pulse ⑧ (SHUF) varias veces hasta que aparezca el ajuste que desee.

Se inicia la reproducción en orden aleatorio.

3 Pulse SHIFT.

Para volver al modo de reproducción normal, seleccione "Shuf off" en el paso 2 anterior.

Creación de un programa

(XR-C8220R solamente)

— Memoria de programa (Para unidades de CD/MD con función de memoria de programa)

Los temas pueden reproducirse en el orden deseado mediante la creación de un programa propio. Es posible seleccionar hasta 24 temas para un programa. Los programas pueden almacenarse en la memoria.

1 Durante la reproducción, pulse SHIFT y, a continuación,④ (PLAY MODE) durante dos segundos.

Mode de edición de programa

CD1 DISC 2 TRACK 3 P.07 ← SET UP RLAY MODE → ENTER

Si ha asignado un título al disco, aparece el modo de edición de banco. Pulse ④ (PLAY MODE) para que aparezca "P".

2 Seleccione el tema que desee.

① Pulse SOURCE varias veces para seleccionar el CD o el MD.
② Pulse MODE varias veces para seleccionar la unidad.
③ Pulse SHIFT y, a continuación, el botón numérico para seleccionar el disco.
4 Pulse SHIFT.
⑤ Desplace el control SEEK/AMS hacia arriba o abajo para seleccionar el tema.

3 Pulse ⑥ (ENTER).

PGM +Enter+ ← SET UP RLAY MODE → ENTER CD1 3 TRACK P.02 ← SET UP RLAY MODE → ENTER

4 Para continuar el proceso de introducción de temas, repita los pasos 2 y 3.
5 Una vez finalizado el proceso de introducción de temas, pulse ^4 (PLAY MODE) durante dos segundos.
6 Pulse SHIFT.

Notas

• El mensaje “**Wait**” aparecerá en el visor mientras la unidad lee los datos, o cuando no se ha introducido ningún disco en la unidad.
• El visor mostrará “*Mem Full*” si intenta introducir más de 24 temas en un programa.

Reproducción del programa almacenado

El cambio del orden de los discos en la unidad no afectará a la reproducción de la memoria de programa.

1 Pulse SHIFT y, a continuación,④ (PLAY MODE) varias veces hasta que aparezca "PGM off".

CD1 PGN off RLAY MODE →

2 Pulse ⑤ (→) varias veces hasta que aparezca "PGM on".

CD1 PGM PGM on RLAY MODE →

Se inicia la reproducción del programa.

3 Pulse SHIFT.

Para volver al modo de reproducción normal, seleccione "PGM off" en el paso 2 anterior.

continúa en la página siguiente →

Notas

• Si pulsa un botón numérico durante la reproducción de memoria de programa, ésta se interrumpirá y se iniciará la reproducción del disco seleccionado.
• Si no hay temas almacenados en el programa, el visor mostrará "NO Data".
• Si un tema almacenado en la memoria de programa no está incluido en el cargador de discos, dicho tema se omitirá.
• Si el cargador de discos no contiene ningún tema almacenado en la memoria de programa, o si la información de programa no se ha introducido aún, el visor mostrará "Not ready".

Borrado de todo el programa

1 Pulse SHIFT y, a continuación,④ (PLAY MODE) durante dos segundos.

CD1 DISC 4 7 P.09 RELAY MODE → ENTER

Si ha asignado un título al disco, aparece el modo de edición de banco. Pulse ④ (PLAY MODE) para que aparezca "P".

2 Pulse ② (←) varias veces hasta que aparezca "DEL".

DEL -PGM ALL- RLAY MODE → | ENTER|

3 Pulse ⑥ (ENTER) durante dos segundos.

PGM NO Data ← RLAY MODE → ENTER

El programa se borrará por completo.

4 Una vez finalizado el proceso de borrado de programas, pulse④ (PLAY MODE) durante dos segundos.
5 Pulse SHIFT.

Adición de temas al programa

1 Pulse SHIFT y, a continuación,④ (PLAY MODE) durante dos segundos.

CD1 DISC 4 7 TRACK P.09 ← RLAY MODE → ENTER

Si ha asignado un título al disco, aparece el modo de edición de banco. Pulse ④ (PLAY MODE) para que aparezca "P".

2 Pulse ② (←) o ⑤ (→) para seleccionar el número de celda de tema en el que desee insertar el tema.

Número de celda de tema

CD1 3 2 P.05

3 Desplace el control SEEK/AMS hacia arriba o abajo para seleccionar el tema que desee insertar.
4 Pulse ⑥ (ENTER) para introducir el tema.

El tema actual que se encuentre en ese número de celda y los temas posteriores se desplazarán hacia abajo.

Para continuar el proceso de inserción de temas en el programa, repita los pasos 2 a 4.

5 Una vez finalizado el proceso de inserción de temas, pulse ^4 (PLAY MODE) durante dos segundos.
6 Pulse SHIFT.

Borrado de temas del programa

1 Pulse SHIFT y, a continuación,④ (PLAY MODE) durante dos segundos.

CD1 BDC VRA 3 2 F.07 ← R/LAY MODE → E/TER

Si ha asignado un título al disco, aparece el modo de edición de banco. Pulse ④ (PLAY MODE) para que aparezca "P".

2 Pulse ② (←) o ⑤ (→) para seleccionar el tema que desee borrar.

Número de celda de tema CD1 3 3 P#46

Tema actualmente registrado en la celda 6.

3 Pulse ⑥ (ENTER) durante dos segundos. Si borra un tema de un número de celda, los temas posteriores se desplazarán hacia arriba para llenar el espacio.

DEL DISC TRACK F.06 ← RLAY MODE → ENTER ↓ DEL DISC TRACK 4 7 P.06 ← SET UP RLAY MODE → ENTER

4 Para continuar el proceso de borrado de temas, repita los pasos 2 y 3.
5 Una vez finalizado dicho proceso, pulse ④ (PLAY MODE) durante dos segundos.
6 Pulse SHIFT.

Asignación de títulos a los discos compactos

— Memorando de discos (Para una unidad de CD con la función de archivo personalizado)

Es posible asignar un título personalizado a cada disco, utilizando un máximo de ocho caracteres para cada uno de éstos. La asignación de títulos permitirá localizar los discos por el nombre y seleccionar los temas específicos que se quieran reproducir (página 29).

1 Mientras se reproduce un CD, pulse PTY/LIST durante dos segundos.

CD1 DISC ← ↑ →

2 Introduzca los caracteres.

① Gire el dial en el sentido de las agujas del reloj para seleccionar los caracteres que desee.

$$ \begin{array}{l} (A \to B \to C \to \dots Z \to 0 \to 1 \to 2 \to \ \dots 9 \to + \to - \to * \to / \to \backslash \to > \to < \ \to . \to_ {-}) \end{array} $$

CD1 DISC T ←

Si gira el dial en el sentido contrario a las agujas del reloj, los caracteres aparecerán en orden inverso.

Si desea introducir un espacio en blanco entre caracteres, seleccione “_” (barra inferior).

② Pulse ⑤ (→) después de localizar el carácter que desee.

El cursor parpadeante se desplaza al espacio siguiente.

CD1 DISC 7 ← S →1

Si pulsa ② (←), el cursor parpadeante se desplaza al lado izquierdo.

③ Repita los pasos① y ② para introducir el título completo.

3 Para volver al modo normal de reproducción de CD, pulse PTY/LIST durante dos segundos.

continúa en la página siguiente →

Consejo

Para borrar o corregir un título, introduzca “_” (barra inferior) por cada carácter.

Visualización del nombre del memorando de discos

Pulse DSPL durante la reproducción de un CD o de un disco CD TEXT.

CD1 DISC T SCHUBERT

Cada vez que pulse DSPL durante la reproducción de un CD o de un disco CD TEXT, los elementos cambiarán de la siguiente forma:

* Si conecta un unidad de CD opcional con la función CD TEXT, aparecerá en el visor la información CD TEXT cuando reproduzca un disco CD TEXT.

Después de seleccionar el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En dicho modo, todos los elementos anteriores se desplazan por el visor uno por uno en orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones por el visor (Consulte "Cambio de los ajustes de sonido y visualización" en la página 21).

Borrado del memorando de discos

1 Pulse SOURCE varias veces para seleccionar CD.
2 Pulse MODE varias veces para seleccionar la unidad de CD.
3 Pulse PTY/LIST durante dos segundos.
4 Pulse DSPL durante dos segundos.
5 Gire el dial para seleccionar el nombre que desee borrar.
6 Pulse ⑥ (ENTER) durante dos segundos.

El nombre se borrará.

Repita los pasos 5 y 6 para borrar otros nombres.

7 Pulse PTY/LIST durante dos segundos.

La unidad vuelve al modo normal de reproducción de CD.

Nota

Si se borra el nombre personalizado, el visor mostrará la información CD TEXT original.

Localización de discos mediante el título

— Función de listado (Para una unidad de CD con la función de archivo personalizado o para una unidad de MD)

Esta función puede utilizarse con discos a los que se ha asignado un título personalizado. Para obtener más información sobre los títulos de disco, consulte “Asignación de títulos a los discos compactos” (página 27).

1 Durante la reproducción, pulse (PTY/LIST).

El título asignado al disco actual aparece en el visor.

LST DISC T SCHUBERT

Si asigna una etiqueta de memorando de discos a un disco CD TEXT, tendrá prioridad sobre la información CD TEXT original.

2 Pulse PTY/LIST varias veces hasta encontrar el disco deseado.

3 Pulse ⑥ (ENTER) para reproducir el disco.

Notas

• Después de aparecer un título de disco durante cinco segundos, el visor vuelve a la indicación de modo de reproducción normal. Para desactivar la indicación, pulse DSPL.
• Los títulos de tema no aparecen durante la reproducción de un MD o de un disco CD TEXT.
• Si no hay discos en el cargador, el visor mostrará "NO Disc".
• Si no se ha asignado ningún archivo personalizado a un disco, el visor mostrará "*******"
• Si la unidad no ha leído la información de discos, el visor mostrará “?”. Para introducir el disco, pulse en primer lugar el botón numérico y, a continuación, seleccione el disco que no se ha introducido.
• Hay también ciertas letras que no es posible mostrar (durante la reproducción de un MD o de un disco CD TEXT).

Selección de temas específicos para su reproducción

— Función de banco (Para una unidad de CD con la función de archivo personalizado) Si asigna títulos a los discos, podrá programar la unidad para que omita o reproduzca los temas que prefiera.

1 Mientras se reproduce un CD, pulse SHIFT y, a continuación,④ (PLAY MODE) durante dos segundos.

Modo de edición de banco

CD1 DISC 5 RLAY MODE TRACK 7 PLAY ENTER

Nota

Si no ha asignado títulos a los discos, el modo de edición de banco no aparecerá, mostrando en su lugar el modo de edición de programa. Para volver al modo de reproducción normal, pulse ④ (PLAY MODE) durante dos segundos.

2 Desplace el control SEEK/AMS hacia arriba o abajo para seleccionar el número de tema que desee omitir y, a continuación, pulse⑥ (ENTER).

CD1 DISC 5 RLAY MODE TRACK 3-Skip ENTER

La indicación cambia de "Play" a "Skip". Si desea volver al modo "Play", vuelva a pulsar ⑥ (ENTER).

3 Repita el paso 2 para definir el modo "Play" (reproducción) o "Skip" (omisión) en todos los temas.

4 Pulse ④ (PLAY MODE) durante dos segundos.

La unidad vuelve al modo normal de reproducción de CD.

5 Pulse SHIFT.

Notas

• Es posible definir el modo "Play" o "Skip" para un máximo de 24 temas.
• No es posible definir el modo "Skip" para todos los temas de un CD.

Reproducción sólo de temas específicos

Es posible seleccionar:

• Bank on – para reproducir los temas con el ajuste "Play".
• Bank inv (Inverso) – para reproducir los temas con el ajuste “Skip”.

1 Durante la reproducción, pulse SHIFT y, a continuación, ④ (PLAY MODE) varias veces hasta que aparezca "Bank".

2 Pulse ⑤ (→) varias veces hasta que aparezca el ajuste que desee.

CD1 BANK Bank on RLAY MODE →

La reproducción se inicia a partir del tema siguiente.

3 Pulse SHIFT.

Para volver al modo normal de reproducción, seleccione “Bank off” en el anterior paso 2.

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Si los altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio en la posición central.
• Si reproduce la cinta durante mucho tiempo, el cassette puede calentarse debido al amplificador de potencia incorporado. No obstante, esto es normal.

Si desea realizar alguna consulta o solucionar algún problema referentes a la unidad que no se mencionen en este manual, póngase en contacto con el proveedor Sony más próximo.

Para mantener una alta calidad de sonido

Si existen soportes para bebidas cerca del equipo de audio, tenga cuidado de que no salpiquen zumos u otras bebidas dulces sobre el mismo, ya que la existencia de residuos azucarados en la unidad o en las cintas de cassette pueden ensuciar los cabezales de reproducción, reducir la calidad de sonido o eliminar el sonido de reproducción.

Los kits de limpieza para cassettes no eliminan las sustancias azucaradas de los cabezales de cinta.

Diagram showing a hand washing a cup on a car intake tray, with a no-smoking symbol above.

Notas sobre los cassettes

Cuidados de los cassettes

• No toque la superficie de la cinta del cassette, ya que la suciedad o el polvo ensucian los cabezales.
• Mantenga los cassettes alejados de equipos provistos de imanes incorporados, como altavoces y amplificadores, ya que el sonido de la cinta grabada podría borrarse o distorsionarse.
• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente frías ni a la humedad.
• La existencia de holguras en la cinta puede provocar que ésta se enrede en el mecanismo. Antes de insertarla, utilice un lápiz o un objeto similar para girar la bobina y eliminar holguras.

Holgura

- Los cassettes deformados y las etiquetas mal adheridas pueden causar problemas al insertar o expulsar las cintas. Retire o adhiera con firmeza las etiquetas.

Line drawing of a cassette tape device with no text or symbols

- Es posible que el sonido se distorsione mientras se reproduce el cassette. El cabezal del reproductor de cassettes debe limpiarse después de 50 horas de uso.

Cassettes de duración superior a 90 minutos

No se recomienda el uso de cassettes de duración superior a 90 minutos, salvo para reproducciones extensas y continuas. Las cintas utilizadas para estos cassettes son muy finas y tienden a estirarse con facilidad. Las operaciones frecuentes de reproducción y parada de estas cintas pueden hacer que éstas se enreden con el mecanismo de la platina de cassettes.

120

Mantenimiento

Sustitución del fusible

Al sustuir el fusible, asegúrese de utilizar uno que coincida con el amperaje indicado en el fusible original. Si el fusible salta, compruebe la conexión de alimentación y sustitúyalo. Si después de sustituirlo vuelve a saltar, es posible que exista un funcionamiento interno defectuoso. En tal caso, póngase en contacto con el proveedor Sony más próximo.

Fusible (10 A)

Advertencia

No utilice nunca un fusible con un amperaje superior al del suministrado con la unidad, ya que ésta podría dañarse.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente si los conectores de la unidad y del panel frontal no están limpios. Para evitar que ocurra esto, abra el panel frontal pulsando OPEN y, a continuación, extráigalo y limpie los conectores con un bastoncillo de algodón humedecido en alcohol. No aplique demasiada fuerza. De otro modo, podrían dañarse los conectores.

Line drawing of a hand inserting a small electronic component into a device (no text or symbols)

Unidad principal

Line drawing of a hand holding a small electronic device (no text or symbols)

Parte posterior del panel frontal

Notas

• Como medida de seguridad, antes de limpiar los conectores, apague el motor y extraiga la llave del interruptor de encendido.
• No toque nunca los conectores directamente con los dedos o con cualquier dispositivo metálico.

Desmontaje de la unidad

1 Presione el clip del interior de la cubierta frontal con un destornillador fino, y libere dicha cubierta.

Simple line drawing of a rectangular object with a handle, resembling a stylus or tool (no text or symbols)

2 Repita el paso 1 en el lado izquierdo. La cubierta frontal podrá extraerse.

Diagram showing two rectangular panels with an arrow indicating transformation or alignment (no text or symbols)

3 Emplee un destornillador fino para presionar el clip de la parte izquierda de la unidad; a continuación, tire del lado izquierdo de la unidad hasta que el enganche salga del marco.

Diagram showing a mechanical assembly with an arrow indicating direction, no text or symbols present

4 Repita el paso 3 en el lado derecho.

Diagram of a tool interacting with a rectangular object, showing an arrow indicating rotation (no text or symbols present)

5 Saque la unidad del marco.

Pure technical line drawing of a rectangular component with internal slots and a downward arrow, no text or symbols present.

Especificaciones

Sección del reproductor de cassettes

Pista de cinta	4 pistas, 2 canales, estéreo
Fluctuación y trémolo	0,08 % (WRMS)
Respuesta de frecuencia	30 – 20.000 Hz
Relación señal-ruido

Tipo de cassette	Dolby B NR	Dolby NR desactivado
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

Sección del sintonizador

FM

Gama de sintonización	87,5 – 108,0 MHz
Terminal de antena	Conector de antena externa
Frecuencia intermedia	10,7 MHz
Sensibilidad utilizable	8 dBf
Selectividad	75 dB a 400 kHz
Relación señal-ruido	65 dB (estéreo),68 dB (mono)
Distorsión armónica a 1 kHz
	0,7 % (estéreo),0,4 % (mono)
Separación	35 dB a 1 kHz
Respuesta de frecuencia	30 – 15.000 Hz

MW

Gama de sintonización	531 – 1.602 kHz
Terminal de antena	Conector de antena externa
Frecuencia intermedia	10,71 MHz/450 kHz
Sensibilidad	30 μV

LW

Gama de sintonización	153 – 281 kHz
Terminal de antena	Conector de antena externa
Frecuencia intermedia	10,71 MHz/450 kHz
Sensibilidad	50 μV

Sección del amplificador de potencia

Salidas	Salidas de altavoz(conectores de sellado seguro)
Impedancia de altavoz	4 – 8 ohmios
Salida máxima de potencia
	XR-C8220R:
	45 W × 4 (a 4 ohmios)
	XR-C7220R:
	40 W × 4 (a 4 ohmios)

Generales

Salidas	Salidas de línea (2) Salida de altavoz potenciador de graves (XR-C8220R solamente) (1) Cable de control de relé de antena motorizada Cable de control de amplificador de potencia Cable de control de atenuación ATT para teléfono Cable de control de iluminación
Controles de tono	Graves ± 8 dB a 100 Hz Agudos ± 8 dB a 10 kHz
Requisitos de alimentación
	Batería de automóvil de 12 V CC (toma a tierra negativa)
Dimensiones	Aprox. 178 × 50 × 180 mm (an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 160 mm (an/al/prf)
Masa	Aprox. 1,5 kg
Accesorios suministrados	Mando rotativo (1) Componentes para instalación y conexiones (1 juego) Estuche para el panel frontal (1)
Accesorios opcionales	Mando a distancia inalámbrico RM-X47 Cable BUS (suministrado con un cable de pines RCA) RC-61 (1 m), RC-62 (2 m)
Equipo opcional	Cambiador de CD (10 discos) CDX-828, CDX-727 Cambiador de MD (6 discos) MDX-65 Otros cambiadores de CD/MD con el sistema BUS de Sony Selector de fuente XA-C30 XR-C8220R: Preamplificador eucualizador digital XDP-210EQ

Diseño y especificaciones sujetos a cambios sin previo aviso.

Guía de solución de problemas

La siguiente lista de comprobaciones resulta útil para solucionar los problemas que puedan producirse al utilizar la unidad.

Antes de consultar la lista que aparece a continuación, compruebe los procedimientos de conexión y funcionamiento.

Generales

Problema	Causa/Solución
Ausencia de sonido.	• Cancele la función ATT.• Ajuste el control de equilibrio entre los altavoces en la posición central para sistemas de 2 altavoces.• Gire el dial en el sentido de las agujas del reloj para ajustar el volumen.
Se ha borrado el contenido de la memoria.	• Ha desconectado el cable de alimentación o la batería.• Se pulsó el botón de restauración.→ Vuelva a realizar el almacenamiento en la memoria.
El visor no muestra indicaciones.	Retire el panel frontal y limpie los conectores. Para obtener más información, consulte el apartado “Limpieza de los conectores” (página 32).

Reproducción de cintas

Problema	Causa/Solución
El sonido se distorsiona.	Contaminación del cabezal de cinta.→ Limpie el cabezal con un cassette de limpieza de tipo seco disponible en el mercado.
AMS no funciona correctamente.	Se produce ruido en el espacio entre temas.Un espacio en blanco es demasiado corto (inferior a cuatro segundos).Ha desplazado el control SEEK/AMS hacia arriba inmediatamente antes de los temas siguientes.Ha desplazado el control SEEK/AMS hacia abajo inmediatamente después del comienzo del tema.Una pausa larga o una parte de bajas frecuencias, o un nivel de sonido muy bajo se interpreta como un espacio en blanco.

Recepción de radio

Problema	Causa/Solución
No es posible realizar la sintonización programada.	Memorice la frecuencia correcta.La emisión es demasiado débil.
No es posible realizar la sintonización automática.	La emisión es demasiado débil.→ Utilice la sintonización manual.
La indicación “ST” parpadea.	Sintonice la frecuencia con precisión.La emisión es demasiado débil.→ Realice el ajuste en el modo monofónico Mono (página 11).

Funciones RDS

Problema	Causa/Solución
La búsqueda (SEEK) se inicia después de unos segundos de escucha.	La emisora no es TP o se trata de una señal débil.→ Pulse AF/TA varias veces hasta que aparezca “AF TA off”.
Ausencia de anuncios de tráfico.	Active “TA”.La emisora no emite anuncios de tráfico a pesar de ser TP.→ Sintonice otra emisora.
PTY muestra “NONE”.	La emisora no especifica el tipo de programa.

Indicaciones de error (cuando se ha conectado una unidad de CD/MD opcional)

Las siguientes indicaciones parpadearán durante cinco segundos aproximadamente y se oirá una alarma.

Indicación	Causa	Solución
NO Mag	No ha insertado el cargador de discos en la unidad de CD/MD.	Inserte el cargador de discos en la unidad de CD/MD.
NO Disc	No ha insertado ningún disco en la unidad de CD/MD.	Inserte los discos en la unidad de CD/MD.
NG Discs	No es posible reproducir un CD/MD debido a algún problema.	Inserte otro CD/MD.
Error*1	Un CD está sucio o insertado al revés.*2	Limpie el CD o insértelo correctamente.
	No es posible reproducir un MD debido a algún problema.*2	Inserte otro MD.
Blank*1	No ha grabado ningún tema en el MD.*2	Reproduzca un MD con temas grabados.
PushReset	No es posible emplear la unidad de CD/MD debido a algún problema.	Pulse el botón de restauración de la unidad.
Not Ready	La tapa de la unidad de MD está abierta o los minidiscos no se han insertado correctamente.	Cierre la tapa o inserte los minidiscos correctamente.
HighTemp	La temperatura ambiente es superior a 50°C.	Espere hasta que la temperatura descienda por debajo de 50°C.

*1 Si se produce un error durante la reproducción de un CD o de un MD, el número del CD o del MD no aparecerá en el visor.
*2 El visor mostrará el número del disco que causa el error.

Si el problema no se soluciona con las sugerencias anteriormente enumeradas, póngase en contacto con el proveedor Sony más próximo.

Välkommen!

Tack för att du visade oss förtroendet att välja den här Sony kassettbandspelaren. Den här enheten ger dig en mängd funktioner, liksom en medföljande vridkontroll samt möjlighet att använda en trådlös fjärrkontroll.

Förutom att spela upp band och lyssna på radion kan du bygga ut systemet med en CD/MD-spelare*1.

När du ansluter en valfri CD-enhet med CD TEXT-funktion visas CD TEXT-informationen i teckenfönstret när du spelar en CD TEXT-skiva*2.

*1 Du kan också ansluta en CD-växlare, MD-växlare, CD-spelare eller MD-spelare.
*2 En CD TEXT-skiva är en ljud-CD-skiva som innehåller information som t ex skivans namn, artistens namn och spårnamn. Denna information spelas in på skivan.

Röstguide för säker körning (endast XR-C8220R)

Denna spelare har en röstguidesfunktion*. När röstguidesfunktionen är på ger spelaren inspelade kommentarer till funktionerna för motsvarande nedtryckta knappar.

De här kommentarerna finns som röstguide på engelska och spanska.

* En del förstärkare (tillval) kan orsaka ett avbrott i början av de inspelade kommentarerna. När du ansluter en MD-växlare (tillval), kan ljudet från den första MD-skivan fortsätta en kort stund även när de inspelade kommentarerna för den andra MD-skivan presenterats.

Innehållsförteckning

Endast den här enheten

Reglagens placering 4

Komma igång

Återställa enheten 6

Ta bort frontpanelen 6

Ställa klockan 7

Kassettbandspelare

Lyssna på band 8

Spela upp ett band i olika lägen 9

Radio

Lagra kanaler automatiskt — BTM-funktionen.... 10

Lagra endast de önskade kanalerna .... 11

Motta de lagrade kanalerna 11

RDS

Översikt av RDS-funktionen 12

Visa kanalnamnet 12

Återinställa samma program automatiskt — Alternativa frekvenser (AF) ...... 12

Lyssna på trafikmeddelanden 14

Förinställa RDS-kanalerna med AF- och TA-data 15

Spela in trafikmeddelanden (endast XR-C8220R) — TIR-funktionen (Traffic Information Replay) 15

Söka en kanal efter programtyp 17

Ställa klockan automatiskt 18

Övriga funktioner

Fästa etiketten på vridkontrollen 18

Använda vridkontrollen 19

Ljudjustering 20

Dämpa ljudet 20

Ändra ljud- och teckeninställningarna ...... 21

Justera frekvensen på subwoofern (endast XR-C8220R) 21

Justera ljudet och frekvensen på equaliserförförstärkaren (endast XR-C8220R) 22

Ändra linjeutnivån (endast XR-C8220R) 22

Med tillvalet

CD/MD-spelare

Spela en CD eller MD 23

Spela upp spår flera gånger — Upprepad uppspelning .... 24

Spela upp spår i slumpmässig ordning — Slumpmässig uppspelning ...... 24

Skapa ett program (endast XR-C8220R) — Programme Memory ...... 25

Namnge en CD-skiva — Skivminne .... 27

Hitta en CD-skiva efter namn — Lista namn ...... 29

Välja spår för uppspelning — Bank 29

Ytterligare information

Säkerhetsföreskrifter 30

Underhåll 31

Demontera enheten.... 32

Tekniska data 33

Felsökning 34

Reglagens placering

1 2 3 4 5 6 MODE SEEK/AMS SOURCE SOUND DSPL SHIFT OFF 1 2 3 4 5 6 7 8 9 10 11 12 OPEN LIST PTY AF/TA TIR 13 14 15 16 17 XR-C8220R 18

Mer information finns på de angivna sidorna.

1 SEEK/AMS-reglage (sök/AMS-funktionen/manuell sökning) 9, 11, 13, 16, 17, 24, 25, 26, 29
2 MODE-knappen (◄►) Under uppspelning av band: Ändra riktning på bandtransport 8, 9

Under kanalväljarmottagning: Välj BAND 10, 11

Under uppspelning av CD eller MD: Välj CD/MD-spelare 23, 25, 28

3 SOURCE-knappen (TAPE/TUNER/CD/MD) 8, 10, 11, 14, 21, 23, 25, 28
4 Ratt (för kontroll av volym/equaliser-kurva*/lyssningposition*/subwoofer-volym*/delningsfrekvens*/bas/diskant/vänster-höger/baksida-framsida) 7, 15, 20, 27, 28
5 SOUND-knappen 20
6 DSPL-knappen (visningsläge) 9, 11, 12, 23, 28, 29
7 Teckenfönster
8 ▲ Utmatningsknapp (sitter på framsidan på enheten och döljs av frontpanelen) 8
9 Återställningsknappen (på enhetens framsida bakom frontpanelen) 6
10 OPEN-knappen 6, 8, 32

11 PTY/LIST-knappen

RDS-program 17

Skivminne 27, 28

Lista namn 29

12 AF/TA-knappen 12, 13, 14, 15
13 OFF-knappen 6,8
14 Sensor för eventuell trådlös fjärrkontroll
15 SHIFT-knappen

PLAY MODE 9, 10, 11, 13, 15, 25, 26, 27, 29, 30

REP 10, 24

SET UP 7, 18, 21, 22, 23

SHUF 24

16 POWER SELECT-omkopplare (finns längst ned på enheten)

Se "POWER SELECT-omkopplaren" i installations-/anslutningshandboken.

17 Under radionmottagningen: Förinställda snabbvalsknappar 11, 13, 15, 16

Under uppspelning av CD eller MD: Knappen direkt skivval 24, 25, 26, 29

18 TIR-knappen* 15, 16

Trådlös fjärrkontroll (RM-X47) (medföljer inte)

1 2 3 4 5 OFF MODE SOURCE DIR SEEK AMS REW PRESE DISC FF SOUND SEL ATT DSPL 9 8 7 6

Knapparnas funktioner på den trådlösa fjärrkontrollen motsvarar dem på enheten.

1 OFF-knappen
2 SEEK/AMS-knappen
3 - + knappar
4 ATT-knappen
5 SOUND/SEL-knappen

6 DSPL-knappen
7 PRESET/DISC-knappen Du kan inte utföra manuell sökning och manuell inställning från fjärrkontrollen.
8 SOURCE-knappen
9 MODE/DIR-knappen

När POWER SELECT-reglaget på huvudenheten är i läget B kan huvudenheten inte styras med fjärrkontrollen såvida inte SOURCE på enheten trycks ned eller en kassett sätts i för att aktivera enheten.

Återställa enheten

Innan du använder enheten för första gången eller när du har bytt bilbatteri, måste du återställa enheten.

Ta bort frontpanelen och tryck sedan på återställningsknappen med ett spetsigt föremål, t.ex. en kulspetspenna.

Återställningsknapp

Observera

När du trycker på reset-knappen försvinner klockinställningarna och några av de lagrade funktionerna.

Ta bort frontpanelen

Du kan ta bort enhetens frontpanel för att förhindra att enheten stjäls.

1 Tryck på OFF.

2 Tryck på OPEN, skjut sedan frontpanelen till höger och dra dess vänstra sida mot dig.

Diagram showing a hand pressing a device into a rack, labeled with two numbered steps and directional arrows indicating movement.

Observera

• Var försiktig så att du inte tappar panelen när du tar bort den från enheten.
• Om du lösgör panelen medan enheten fortfarande är påslagen, stängs strömmen av automatiskt för att förhindra att högtalarna skadas.
• Använd den medföljande väskan för frontpanelen då du tänker ta den med dig.

Sätta fast frontpanelen

Sätt i hålet ⓐ på frontpanelen i spindeln ⓑ på spelaren, enligt bilden och skjut sedan in den vänstra sidan.

Diagram illustrating a file transfer process with labeled steps and hand gesture

Observera

• Kontrollera att frontpanelen är vänd åt rätt håll när du sätter fast den på enheten.
• Tryck inte frontpanelen för hårt mot enheten när du sätter fast den.
• Tryck inte för hårt eller bruka väld mot frontpanelens teckenfönster.
• Utsätt inte frontpanelen för direkt solljus eller värmekällor som t.ex. varmluftsventiler och lämna den inte i en fuktig miljö. Lämna den aldrig på instrumentbrädan i en bil som är parkerad i direkt solsken eller där en rejäl höjning av temperaturen kan inträffa.

Varningslarm

Om du vrider tändlåset till läge OFF utan att ta bort frontpanelen, kommer varningslarmet att ljuda under några sekunder (endast när POWER SELECT-omkopplaren är i läge Ⓐ). Om du ansluter och använder en annan förstärkare än den inbyggda, kopplas ljudsignalen bort.

TIR-indikator (endast XR-C8220R)

Om du drar ut tändnyckeln när TIR-funktionen är påkopplad, blinkar TIR-indikatorn några gånger (endast när POWER SELECT-omkopplaren är i läge Ⓐ).

TIR-indikator

Mer information om TIR-funktionen får du om du läser "Spela in trafikmeddelanden" (sidan 15).

Ställa klockan

Klockan visar en 24-timmars digital tidsangivelse.

Exempel: Ställ klockan på 10:08

1 Tryck på SHIFT och sedan på ③ (SET UP) upprepande gånger tills "Clock" visas.

Set SET UP Clock

① Tryck på ⑤ (→).

Set SET UP → 7:00

Timsiffrorna blinkar.

② Ställ in timmarna.

Flytta bakåt

Flytta framåt

Set SET UP 10:00

③ Tryck på ⑤ (→).

Set 10:24:00 SET UP →

Minutsiffrorna blinkar.

④ Ställ in minuterna.

Flytta bakåt

Flytta framåt

Set 10:00 SET UP →

forts på nästa sida →

2 Tryck på SHIFT.

10:08 SET UP

Klockan aktiveras.

3 Tryck på SHIFT.

När du har ställt in klockan återgår teckenfönstret till sitt normala uppspelningsläge.

Observera

Om POWER SELECT-omkopplaren på enhetens undersida är i läge Ⓑ måste du slå på strömmen innan du ställer klockan.

Kassettbandspelare

Lyssna på band

1 Tryck på OPEN och sätt i en kassett. Uppspelningen startas automatiskt.

Illustration of a hand inserting a device into a device casing (no text or symbols visible)

2 Stäng sedan frontpanelen.

Om en kassett redan finns isatt startar du uppspelningen genom att trycka på SOURCE flera gånger tills "FWD" eller "REV" visas.

Den sidan som vetter uppåt är den som spelas.

FWD TAPE

Den sidan som vetter nedåt är den som spelas.

REV TAPE

Tips

• Om du vill ändra på bandtransportens riktning, trycker du på MODE (◀▶).
• "Metal" visas i teckenfönstret när du sätter i metall- eller CrO₂-bandet (Auto Metal-funktionen).

Funktion	Tryck på
Stoppa bandet	OFF
Mata ut kassetten	OPEN och sedan ▲

Snabbspola bandet

Under uppspelning skjuter du och håller SEEK/AMS-reglaget uppåt eller nedåt.

Spola framåt

Spola bakåt

Om du vill börja uppspelningen under snabbspolningen trycker du på MODE (◄►).

Hitta ett visst spår

— Automatisk musiksökning (AMS)

För att hoppa över ett spår under uppspelning trycker du på SEEK/AMS-kontrollen upp eller ned och släpper sedan upp den för varje spår du vill hoppa över.

Du kan hoppa över upp till nio spår på en gång.

Hitta efterföljande spår

Hitta föregående spår

Observera

Det är inte säkert att AMS-funktionen fungerar om:

— mellanrummet mellan spåren är kortare än 4 sekunder.
— ljudet mellan spåren är brusigt.
— det finns långa avsnitt med låg volym eller inget ljud alls.

Ändra de visade alternativen

Varje gång du trycker på DSPL visas följande i teckenfönstret:

* Då någon av de följande funktionerna är aktiverade.

— ATA-funktionen
— AF/TA-funktionen

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Displayläget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan slås av. (Se "Ändra ljudoch teckeninställningarna" på sid 21.)

Spela upp ett band i olika lägen

Bandet kan spelas upp i olika lägen:

• Med NR (Dolby NR) kan du välja något av systemen Dolby* NR B.
• B.Skip (Hoppa över oinspelade delar) hoppar över oinspelade avsnitt som är längre än åtta sekunder.
• Med ATA (Automatisk Tuner-aktivering) slås radion på automatiskt medan du snabbspolar ett band.
• Med Repeat (Upprepad spelning) upprepas det aktuella spåret.

* Dolby brusreducing tillverkas under licens av Dolby Laboratories Licensing Corporation. DOLBY och dubbel D-kännetecknet är Dolby Laboratories Licensing Corporation:s varumärken.

1 Under uppspelning trycker du på SHIFT.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

2 Tryck på ④ (PLAY MODE) flera gånger tills önskat uppspelningsläge visas.

Varje gång du trycker på ④ (PLAY MODE) ändras alternativen enligt följande:

$$ \mathrm{NR} \rightarrow \mathrm{B.Skip} \rightarrow \mathrm{ATA} $$

FWD B.Skip off RLAY MODE →

3 Tryck på ⑤ (→) så att "on" väljs.

FWD B.Skip on

Det valda uppspelningsläget påbörjas.

4 Tryck på SHIFT.

Om du vill återgå till normalt uppspelningsläge väljer du "off" i steg 3 ovan.

Spela upp spår upprepade gånger — Upprepad uppspelning

1 Tryck på SHIFT under uppspelning.
2 Tryck på ⑦ (REP) flera gånger tills "Repeat on" visas.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

Den upprepade uppspelningen börjar.

3 Tryck på SHIFT.

Du återgår till normalt uppspehningsläge genom att välja "Repeat off" i steg 2 ovan.

Radio

Lagra kanaler automatiskt

— BTM-funktionen

Enheten väljer ut kanalerna med de starkaste signalerna och lagrar dem efter frekvens. Du kan lagra upp till 10 kanaler på varje band (FM1, FM2, MW och LW).

Varning

För att undvika olyckor bör du använda BTM-funktionen om du tar in en kanal under körning.

1 Tryck på SOURCE flera gånger för att välja önskad radiokanal.

Varje gång du trycker på SOURCE växlas källorna på följande sätt:

* Ikonen visas inte om inte motsvarande tillbehör är anslutet.

2 Tryck på MODE flera gånger för att välja band.

Varje gång du trycker på MODE växlas banden på följande sätt:

3 Tryck på SHIFT, och tryck sedan på 4 (PLAY MODE) flera gånger tills "B.T.M" visas.
4 Tryck på ⑤ (→).

Kanalerna lagras på sifferknapparna efter frekvens.

En ljudsignal hörs när inställningen lagras.

5 Tryck på SHIFT.

Observera

• Du kan inte lagra kanaler med svaga signaler. Om bara ett fåtal kanaler kan tas emot behåller vissa snabbvalsknappar den tidigare inställningen.
• När ett nummer redan visas i teckenfönstret lagras kanalerna från och med detta nummer.

Lagra endast de önskade kanalerna

Du kan förinställa upp till 20 FM kanaler (10 för vardera FM1 och FM2), upp till 10 MW-kanaler, och upp till 10 LW-kanaler i den ordning du själv vill.

1 Tryck på SOURCE flera gånger för att välja tunern.
2 Tryck på MODE flera gånger för att välja band.
3 Skjut SEEK/AMS-reglaget uppåt eller nedåt för att ställa in den kanal som du vill lagra på sifferknappen.
4 Tryck på och håll ned önskad sifferknapp (1 till 10) tills "MEM" visas.

Snabbvalsknappens nummer visas i teckenfönstret.

Observera

Om du lagrar en ny kanal på en sifferknapp, som redan har en station registrerad, kommer den kanalen att skrivas över med den nya.

Motta de lagrade kanalerna

1 Tryck på SOURCE flera gånger för att välja önskad radiodelen (tuner).
2 Tryck på MODE flera gånger för att välja band.
3 Tryck på den nummerknapp (① till ⑩) som du har lagrat den önskade stationen på.

Om du inte kan ställa in en förinställd kanal

Skjut SEEK/AMS-reglaget uppåt eller nedåt ett kort ögonblick för att söka efter kanalen (automatisk sökning).

Sökningen avbryts när en kanal har mottagits. Skjut SEEK/AMS-reglaget uppåt eller nedåt flera gånger tills önskad kanal har mottagits.

Observera

Om den automatiska sökningen avbryts för ofta trycker du på SHIFT och därefter på ④ (PLAY MODE) flera gånger tills "Local" (lokalt sökläge) visas. Tryck därefter på ⑤ (→) för att välja "Local on". Tryck på SHIFT. Bara de kanaler som har relativt starka signaler kan ställas in.

Tips

Om du vet vilken frekvens radiokanalen har, skjuter du och håller SEEK/AMS-reglaget uppåt eller nedåt tills den önskade kanalen har mottagits (manuell sökning).

Om FM stereo-mottagningen är dålig — Enkanaligt läge (mono)

1 Under radiomottagning trycker du på SHIFT och sedan på 4 (PLAY MODE) flera gånger tills "Mono" visas.
2 Tryck på ⑤ (→) flera gånger tills "Mono on" visas.

Ljudet förbättras i och med att det blir enkanaligt ("ST"-indikeringen försvinner).

3 Tryck på SHIFT.

För att återgå till stereoläget väljer du "Mono off" i steg 2 ovan.

Ändra de visade alternativen

Varje gång du trycker på DSPL ändras visningen på följande sätt:

Frekvens (Kanalnamn)* ↔ Klocka

* När du ställer in en FM-kanal som överför RDS-data, visas kanalnamnet i teckenfönstret.

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Displayläget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan slås av. (Se "Ändra ljudoch teckeninställningarna" på sid 21.)

Översikt av RDS- funktionen

Radio Data System (RDS) är en radiotjänst där FM-kanaler sänder digital information tillsammans med den reguljära programsignalen. Eftersom denna bilstereo använder det här systemet kan den erbjuda dig ett rikt utbud av olika tjänster. Här är några exempel: återgå till samma program automatiskt, lyssna på trafikmeddelanden och söka kanal efter programtyp.

Observera

• Landet eller regionen avgör vilka RDS-funktioner som finns tillgängliga.
• RDS fungerar inte ordentligt om signalen är för svag eller om den inställda kanalen inte överför RDS-data.

Visa kanalnamnet

Den aktuella kanalens namn tänds i teckenfönstret.

Välj en FM-kanal (Sidan 10).

När du ställer in en FM-kanal som överför RDS-data tänds kanalnamnet i teckenfönstret.

FMT

III

BBC R1

Observera

Beteckningen “*” innebär att en RDS-kanal mottas.

Ändra de visade alternativen

Varje gång du trycker på DSPL ändras visningen på följande sätt:

Kanalnamn/Frekven ↔ Klocka

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Displayläget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan slås av. (Se "Ändra ljudoch teckeninställningarna" på sid 21.)

Observera

"NO Name" visas om den mottagna kanalen inte sänder RDS-data.

Återinställa samma program automatiskt

— Alternativa frekvenser (AF)

AF-funktionen väljer automatiskt och ställer in den station som har den starkaste signalen i nätverket. Om du använder den här funktionen kan du lyssna på samma program under en långkörning utan att behöva ställa in kanalen manuellt igen.

Frekvenserna ändras automatiskt. 98,5MHz 96,0MHz 102,5MHz Kanal

1 Välj en FM-kanal.

2 Tryck på AF/TA flera gånger tills "AF on" visas i teckenfönstret.

Enheten börjar söka efter en alternativ kanal med en starkare signal i samma nätverk.

Observera

När det inte finns någon alternativ kanal i området, eller om du inte behöver söka efter en alternativ kanal, bör du stänga av AF-funktionen genom att trycka på (AF/TA) flera gånger tills "AF TA off" visas.

Ändra de visade alternativen

Varje gång du trycker på AF/TA ändras alternativen enligt följande:

* Välj det här alternativet när du vill slå på både AF- och TA-funktionerna.

Observera

• Om "NO AF" och kanalnamnet blinkar omväxlande indikerar det att enheten inte kan hitta en alternativ kanal i nätverket.
• Om kanalnamnet börjar blinka när en kanal har valts med AF-funktionen, innebär detta att det inte finns någon alternativ frekvens. Skjut SEEK/AMS-reglaget uppåt eller nedåt medan kanalnamnet blinkar (inom 8 sekunder). Enheten börjar söka efter en annan frekvens PI-uppgifter (Programme Identification) ("PI seek" visas men inget ljud hörs). Om enheten inte kan hitta en annan frekvens visas "NO PI" och enheten återgår till den tidigare inställda frekvensen.

Lyssna på ett regionalt program

Funktionen "REG on" (regional on) på enheten gör att du kan bibehålla inställningen till ett regionalt program utan att kopplas om till en annan regional kanal. (Observera att du måste sätta på AF-funktionen). Enheten är fabriksinställd på "REG on", men om du vill stänga av funktionen gör du något av följande.

1 Under radiomottagning trycker du på SHIFT och sedan på ④ (PLAY MODE) flera gånger tills "REG" visas.
2 Tryck på ⑤ (→) flera gånger tills "REG off" visas.
3 Tryck på SHIFT.

Observera att när du väljer "REG off" kan detta göra att enheten växlar över till en annan regional kanal inom samma nätverk.

Du återgår till regional avlyssning genom att välja "REG on" i steg 2 ovan.

Observera

Den här funktionen fungerar inte i Storbritannien och några andra områden.

Funktionen lokal länk (endast Storbritannien)

Local Link-funktionen gör att du kan välja andra lokala kanaler i området, fastän de inte finns lagrade på dina förinställda nummerknappar.

1 Tryck på en förinställd nummerknapp där en lokal kanal har lagrats.
2 Tryck igen på den förinställda nummerknappen för den lokala kanalen inom fem sekunder.
3 Upprepa detta tills den önskade lokala kanalen mottas.

Lyssna på trafikmeddelanden

Uppgifterna om trafikmeddelandena (TA) och trafikprogrammet (TP) gör att du automatiskt kan ställa in FM-kanaler som sänder trafikmeddelanden samtidigt som du lyssnar på andra programkällor.

Tryck på AF/TA flera gånger tills "TA on" eller "AF TA on" visas i teckenfönstret.

Enheten börjar söka efter trafikinformationskanaler. "TP" tänds i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden.

När trafikmeddelandena startas, börjar "TA" blinka. När trafikmeddelandet är klart upphör blinkningen.

Tips

Om trafikmeddelandet startar när du lyssnar på en annan programkälla, kopplas enheten automatiskt till meddelandet och återgår till originalkällan när meddelandet är klart.

Observera

- "NO TP" blinkar i fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Sedan börjar enheten söka efter en kanal som sänder trafikmeddelanden.

- När "EON" visas tillsammans med "TP" i teckenfönstret sänder den aktuella kanalen trafikmeddelanden från andra kanaler i samma nätverk.

Avbryta pågående trafikmeddelanden

Tryck på AF/TA eller SOURCE.

Om du vill avbryta alla trafikmeddelanden stänger du av funktionen genom att trycka på AF/TA tills "AF TA off" tänds.

Förinställa volymen på trafikmeddelandena

Du kan förinställa volymnivån på trafikmeddelandena i förväg så att du inte missar dem. När trafikmeddelandet startar, justeras volymen automatiskt till den förinställda nivån.

1 Välj önskad volymnivå.

2 Tryck på AF/TA under två sekunder. "TA" visas när inställningen lagras.

Motta nödanrop

Om ett trafikmeddelande eller liknade kommer in medan du lyssnar på radion så kommer programmet automatiskt att gå över till meddelandet. Om du lyssnar på en annan källa än radion, hörs nödanropet om du ställer in AF eller TA. Enheten växlar då automatiskt över till dessa meddelanden oberoende av vilken källa du lyssnar på för tillfället.

Förinställa RDS-kanalerna med AF- och TA-data

När du förinställer RDS-kanalerna lagrar enheten alla uppgifter om kanalen samt frekvensen så att du inte behöver aktivera AF- och TA-funktionerna varje gång du ställer in en förinställd kanal. Du kan välja olika inställningar (AF, TA eller båda) för varje förinställd kanal, eller samma inställning för alla förinställda kanaler.

Förinställa samma inställning för alla förinställda kanaler

1 Välj ett FM-band (Sidan 10).
2 Tryck på AF/TA flera gånger för att välja antingen "AF on", "TA on" eller "AF TA on" (för både AF och TA-funktionerna).

Observera att om du väljer "AF TA off" lagras inte bara RDS-kanalerna, utan också de som inte är RDS-kanaler.

3 Tryck på SHIFT, och tryck sedan på 4 (PLAY MODE) flera gånger tills "B.T.M" visas.
4 Tryck på ⑤ (→) tills "B.T.M" blinkar.
5 Tryck på SHIFT.

Förinställa olika inställningar för varje förinställd kanal

1 Välj ett FM-band och ställ in önskad kanal.
2 Tryck på AF/TA flera gånger när du vill välja antingen "AF on", "TA on" eller "AF TA on" (för både AF och TA-funktionerna).
3 Tryck på och håll ned önskad sifferknapp tills "MEM" visas.

Upprepa från steg 1 när du vill förinställa andra kanaler.

Tips

Om du vill ändra de förinställda AF- och/eller TA-inställningarna efter det att du ställt in den förinställda kanalen gör du det genom att stänga avlsätta på AF- eller TA-funktionen.

Spela in trafikmeddelanden (endast XR-C8220R)

— TIR-funktionen (Traffic Information Replay)

Du kan lyssna till de senast sända trafikmeddelandena, eftersom de spelas in. Varje gång ett trafikmeddelande påbörjas, spelar enheten automatiskt in det. Enheten kan lagra upp till 8 trafikmeddelanden. Om inspelningen överstiger fyra minuter uppdateras de inspelade meddelandena, så att du alltid kan lyssna på den senaste informationen.

Om TIR-funktionen är aktiverad slås radion på automatiskt varefter upp till två timmars inspelning av trafikmeddelanden sker före och efter ett förvalt klockslag.

Förinställa tiden och kanalen

1 Tryck och håll ned TIR tills "TIR" visas i teckenfönstret.
2 Tryck på ⑤ (→) flera gånger tills "TIR on" visas.

TIR ① → TIR on

3 Tryck på TIR flera gånger tills tiden visas.

TIR ② → 7:00

① Ställ in timmarna genom att vrida på ratten.

TIR ① 10:00

② Tryck på ⑤ (→) tills siffrorna som visar minuter blinkar.

TIR ② 10:30

③ Ställ in minuterna genom att vrida på ratten.

TIR ④ 10:10

4 Tryck på TIR.

5 Välj önskad kanal genom att trycka på den förinställda nummerknappen eller genom att skjuta SEEK/AMS-reglaget uppåt eller nedåt.

6 Tryck på TIR i två sekunder när du vill återgå till ursprungligt teckenfönster. ④ tänds.

SOUND DSPL SHIFT 1 2

Enheten slås på automatiskt och befinner sig i standby-läge för trafikmeddelanden i fyra timmar (två timmar före och efter den förinställda tiden).

Om den förinställda kanalen inte sänder trafikmeddelanden under sökningen, påbörjas en sökning efter andra kanaler som sänder trafikmeddelanden (TP).

Avbryta TIR-funktionen

Välj "TIR off" i steg 2 ovan.

Tips

• ⏻ och "TA" blinkar medan bilstereon spelar in ett trafikmeddelande.
• Om enheten fortfarande inte kan hitta en TP-kanal, börjar den söka efter en var femte minut tills den hittar en.
• Om du drar ut tändnyckeln när TIR-funktionen är aktiverad, blinkar "TIR on" och ⏻ några gånger.

Observera

• Enheten är också i standby-läge för trafikmeddelanden i två timmar efter det att du stängt av motorn, så länge TIR-funktionen är aktiverad.
• Om du har en motordriven bilantenn, fälls den automatiskt ut varje gång enheten söker efter en kanal med trafikinformation. Om du har en manuell antenn, bör du se till att antennen är fullt utfälld.
• Om du inte använder din bil på ungefär tio dagar stängs TIR-funktionen av automatiskt för att undvika att batteriet laddas ur.

Spela upp de inspelade trafikmeddelandena

④ blinkar när det finns inspelade meddelanden som inte spelats upp än.

1 Tryck på TIR.

Det senaste trafikmeddelandet spelas upp. Om du vill lyssna på de tidigare meddelandena, trycker du på TIR eller skjuter SEEK/AMS-reglaget uppåt. Om du vill återspela meddelandena skjuter du SEEK/AMS-reglaget nedåt. "NO Data" visas om inget trafikmeddelande spelades in.

2 Tryck på TIR för att återgå till ursprungsprogrammet.

Söka en kanal efter programtyp

Du kan söka efter valfri kanal genom att välja en av de programtyper som visas nedan.

Programtyper	Teckenfönster
Nyheter	News
Aktuella händelser	Affairs
Information	Info
Sport	Sport
Utbildning	Educate
Drama	Drama
Kultur	Culture
Vetenskap	Science
Diverse	Varied
Popmusik	Pop M
Rockmusik	Rock M
Lättlyssnat	Easy M
Lättare klassiskt	Light M
Klassiskt	Classics
Andra musiktyper	Other M
Väder	Weather
Finansinformation	Finance
Barnprogram	Children
Samhällsinformation	Social A
Religion	Religion
Ring in	Phone In
Resor	Travel
Nöjen	Leisure
Jazzmusik	Jazz
Country-musik	Country
Nationell musik	Nation M
Gamla godingar	Oldies
Folkmusik	Folk M
Dokumentärer	Document
Inte angiven	None

Observera

Du kan inte använda den här funktionen i vissa länder där PTY-data inte är tillgängliga.

1 Tryck på PTY/LIST under FM-mottagningen tills "PTY" visas i teckenfönstret.

PTY Info

Det aktuella namnet på programtypen visas om kanalen överför PTY-data. "----" visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot.

2 Tryck på PTY/LIST flera gånger tills den önskade programtypen visas.

Programtyperna visas i den ordning som anges i tabellen. Observera att du inte kan välja "None" (Inte angiven) vid sökning.

PTY Sport

3 Skjut SEEK/AMS-reglaget uppåt eller nedåt.

Enheten börjar söka efter en kanal för den valda programtypen. När enheten hittar programmet, visas programtypen igen i ungefär fem sekunder.

"NO" och programtypen visas omväxlande under 5 sekunder om enheten inte kan hitta programtypen och återgår sedan till föregående kanal.

Ställa klockan automatiskt

Med CT-data (Clock Time) från RDS-överföringen ställs klockan automatiskt.

1 Tryck på SHIFT och sedan på ③ (SET UP) flera gånger tills "CT off" visas.

Set CT off SET UP →

2 Tryck på ⑤ (→) flera gånger tills "CT on" visas.

Klockan är ställd.

Set SET UP → CT on

3 Tryck på SHIFT för att återgå till det normala teckenfönstret.

Avbryta CT-funktionen

Välj "CT off" i steg 2 ovan.

Observera

• CT-funktionen kanske inte fungerar trots att en RDS-kanal mottas.
• Det kan vara skillnad på tiden som ställts in av CT-funktionen och den verkliga tiden.

Övriga funktioner

Du kan även kontrollera en valfri CD- eller MD-spelare eller enequaliserförförstärkare* med vridkontrollen.

* Endast XR-C8220R

Fästa etiketten på vridkontrollen

Fäst den etikett som stämmer med hur du har monterat vridkontrollen (se bilden).

SOUND MODE LIST

LIST MODE SOUND

Använda vridkontrollen

Genom att trycka på knapparna (SOURCE och MODE-knapparna)

SOURCE MODE

Varje gång du trycker på SOURCE ändras funktionen på följande sätt: TUNER → CD* → MD* → TAPE

När du trycker på MODE ändras funktionen på följande sätt;

• Band : transportriktning
- Tuner : FM1 → FM2 → MW → LW
- CD-spelare*: CD1 → CD2 → ...
- MD-spelare*: MD1 → MD2 → ...

* Ikonen för ett visst tillbehör visas bara då detta tillbehör är anslutet.

Tips

När POWER SELECT-omkopplaren är i läge Ⓑ kan du sätta på enheten genom att trycka på SOURCE på vridkontrollen.

Genom att vrida kontrollen (SEEK/AMS-kontrollen)

Line drawing of a handheld device with a circular dial and handle (no text or symbols)

Vrid kontrollen och släpp den för att:

• Hitta början av spåren på bandet. Vrid och håll kontrollen stilla en kort stund, släpp sedan upp den för att snabbspola bandet. Tryck på MODE för att starta uppspelningen medan ett band snabbspolas.
• Hitta ett visst spår på en skiva. Vrid och håll kontrollen nere tills du hittar den önskade punkten i spåret, och släpp sedan upp kontrollen för att starta uppspelningen.
• Ta in kanaler automatiskt. Vrid och håll kontrollen för att ta in den speciella kanalen.

Genom att trycka in och vrida kontrollen (PRESET/DISC-kontrollen)

Line drawing of a hand inserting a device into a cylindrical component (no text or symbols)

Tryck in och vrid kontrollen för att:

• Ta in kanalerna som är lagrade på snabbvalsknapparna.
- Byta skiva.

Övriga funktioner

Vrid kontrollen VOL för att justera volymen.

tera volymen. Tryck på ATT för att dämpa ljudet. Tryck på OFF för att stänga av enheten.

Tryck på SOUND när du vill justera volymen och ljudmenyn.

Tryck på LIST för att:

• Visa de lagrade namnen.
• Visa programtypen.

Byta styrriktning

Kontrollens styrriktning är fabriksinställd enligt bilden nedan.

öka

minska

Om du monterar vridkontrollen på höger sida av ratten kan du växla styrriktning för kontrollerna.

Illustration of hands using a handheld device to interact with a button (no text or symbols visible)

Tryck på SOUND under två sekunder medan du trycker på VOL-reglaget.

Tips

Du kan även ändra funktionsriktning för dessa kontroller från spelaren. (Se "Ändra ljud- och teckeninställningarna" på sid 21.)

Ljudjustering

Du kan justera kurvan på equalisern, lyssningspositionen, delningsfrekvensen, bas, diskant, balans och uttoning.

Du kan lagra bas- och diskantnivån för varje källa för sig.

1 Välj vilka egenskaper du vill justera genom att flera gånger trycka på SOUND.

VOL(volym)→EQ(equaliserkurva)* 1,2

→POS(lyssningsposition)* 1,2
→SUB(subwoofervolume)* 1
→CNW(delningsfilter)* 1,2
→ BAS (bas) → TRE (diskant)
→ BAL (vänster-höger) → FAD (framsida-baksida)

*1 Endast XR-C8220R

*2 Ikonen visas inte om inte motsvarande tillbehör är anslutet.

2 Justera den egenskap du valt genom att vrida på reglaget.

Justera inom tre sekunder efter det att du har valt egenskap. (Efter tre sekunder återgår reglaget till volymknapp igen.)

Dämpa ljudet

Tryck på ATT på den medföljande vridkontrollen eller på den trådlösa fjärrkontrollen (tillval).

"ATT on" lyser under en sekund.

Återgå till tidigare ljudnivå genom att trycka på ATT en gång till.

Tips

Enheten minskar volymen automatiskt när ett telefonsamtal kommer in (funktionen Telephone-ATT).

Ändra ljud- och teckeninställningarna

Följande alternativ kan ställas in:

• Clock (Klockan) (sidan 7)
• CT (Clock Time) (sidan 18)
- D.Info (Dual Information)* ^1 –för att visa klockan och uppspeinningsläget samtidigt (on) eller för att visa informationen var för sig (off).
- Amber/Green – när du vill ändra på visningsfärgen från gul till grön.
- Dimmer – när du vill ändra på teckenfönstrets ljusstyrka.

— Välj "Auto" för att tona ned teckenfönstret bara då du slår på innerbelysningen.

— Välj “on” när du vill släcka ned teckenfönstret.

— Välj "off" för att avaktivera dimmerfunktionen.

• Contrast – för att justera kontrastinställningen om indikatorerna i teckenfönstret inte går att tyda på grund av den plats där enheten har installerats.
• Röstguidesfunktion* ^1,3 förinspelade kommentarer.

— Välj "Voice 1" när du vill minska volymen i guiden.
— Välj läge "Voice 2" om du vill ha högre volym än den du får med "Voice 1."
— Välj "Voice 3" när du vill öka volymen i guiden.
— Välj "Voice off" när du vill deaktivera röstguiden.

• Beep – för att aktivera och avaktivera ljudsignalen.
• RM (Vridkontroll) – när du vill byta styrriktning på vridkontrollens reglage.

— Välj "norm" för att använda. vridkontrollen i det fabriksinställda läget.

— Välj "rev" när du monterar vridkontrollen på höger sida av rattstången.

• L.out(Linjeutgång)* 2,3(sidan22)
- Loud (ljudstyrka)* ^1 –för att uppleva bas och diskant även vid låga nivåer. Bas och diskant blir då extra förstärkta.
•LPF(Gränsfrekvens)* 1,3
- M.dspl (rörligt teckenfönster) – för att ställa in det rörliga teckenfönstret på 1, 2 eller off.
- English/Spanish* ^1,3 –förattändra röstguiden till engelska eller spanska.
•A.Scrl(Automatiskbläddring)* 1(sidan23)

1 Tryck på SHIFT.

2 Tryck på ③ (SET UP) flera gånger tills den önskade inställningen visas.

Varje gång du trycker på ③ (SET UP) ändras alternativen enligt följande:

Clock → CT → D.Info*1 → Amber/Green → Dimmer → Contrast → Voice*1,3 → Beep → RM → L.out*2,3 → Loud*1 → LPF*1,3 → M.dspl → English/Spanish*1,3 → A.Scrl*1

*1 När radion är avstängd eller när inget band, ingen CD- eller MD-skiva spelas upp, kommer inte det här valet att visas.
*2 När equaliserförförstärkaren (tillval) inte är ansluten visas inte detta alternativ.
*3 Endast XR-C8220R

3 Tryck på ⑤ (→) när du vill välja önskad inställning (Exempel: on eller off).

När du ska ställa in kontrasten "Contrast" ökar du den genom att trycka på ⑤ (→) och minskar den genom att trycka på ② (←).

4 Tryck på SHIFT.

När inställningen är klar visas det normala uppspelningsläget i teckenfönstret.

Justera frekvensen på subwoofern (endast XR-C8220R)

Om du vill att de anslutna subwoofrarnas egenskaper ska stämma överens kan du klippa av de oönskade höga och mellanhöga frekvenssignalerna på ljudsignalerna som går in i subwoofen. Genom att ställa in gränsfrekvensen på subwoofern återges bara låga frekvenssignaler så att ett tydligare ljud kan skapas.

1 Tryck på SOURCE för att välja önskad ljudåtergivning (radiomottagning, bandavspelning, CD-skivspelning eller MD-skivspelning).
2 Tryck på SHIFT, och därefter på ③ (SET UP) flera gånger tills "LPF off" visas.

forts på nästa sida →

3 Tryck på ⑤ (→) eller ② (←) upprepade gånger för att välja önskad inställning.

Set ← SET UP LPF off

Varje gång du trycker på ⑤ (→) eller ② (←), ändras gränsfrekvensen enligt följande:

LPF off LPF 80 Hz LPF 120 Hz

4 Tryck på SHIFT.

När frekvens-inställningen är klar återgår teckenfönstret till det normala läget för uppspelning.

Justera ljudet och frekvensen på equaliserförförstärkaren

(endast XR-C8220R)

Den här enheten kan också kontrollera en valfri equaliserförförstärkare.

Det gör att du kan lägga till några effekter till ljudbilden från den källa som du har valt.

För information, se handboken som medföljde equaliserförförstärkaren.

Observera

Om du ansluter den digitala förförstärkaren XDP-210EQ (tillval) kommer inte röstguidefunktionen att fungera.

Ändra linjeutnivån

(endast XR-C8220R)

Du kan justera linjeutnivån om ljudet förvrängs eller om annat brus uppstår. När den valfria equaliserförstärkaren är ansluten kan du ställa in den här funktionen.

1 Tryck på SHIFT och sedan på ③ (SET UP) tills "L.out" visas.

2 Tryck på ⑤ (→) när du vill välja önskad inställning "L.out Hi" eller "L.out Lo".

3 Tryck på SHIFT.

Du kan styra upp till 10 externa CD- och MD- spelare i följande konfiguration:

CD-spelare – max fem

MD-spelare – max fem

Du kan använda alla kombinationer upp till tio.

Om du ansluter en valfri CD-spelare med CD TEXT-funktion, visas CD TEXT-informationen i teckenfönstret när du spelar en CD TEXT-skiva.

Spela en CD eller MD

1 Tryck på SOURCE flera gånger för att välja CD eller MD.

2 Tryck på MODE tills önskad spelare visas.

CD-/MD-uppspelningen börjar.

När en CD-/MD-spelare är ansluten spelas alla spår upp från början.

Ändra de visade alternativen

Varje gång du trycker på DSPL under CD-, CD TEXT- eller MD-uppspelning ändras visningen i teckenfönstret på följande sätt:

*1 Om du inte har namngett skivan eller MD-skivan inte är förinspelad visas "NO D.Name" i teckenfönstret.
*2 Om du har namngett skivan visas artistnamnet i teckenfönstret efter skivnamnet. (Endast för CD TEXT-skiva med artistnamnet)
*3 Om en CD TEXT-skivas eller MD-skivas spårnamn inte är förinspelat visas "NO T.Name" i teckenfönstret.
*4 Medan AF/TA-funktionen är aktiverad.

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Displayläget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan slås av. (Se "Ändra ljudoch teckeninställningarna" på sid 21.)

Du kan ange ett individuellt namn för CD- och CD TEXT-skivor med skivminnesfunktionen, se "Namnge en CD-skiva" (sidan 27).

Om du använder egna skivnamn har de alltid högre prioritet än den ursprungliga CD TEXT-informationen när sådan information visas.

Visa hela skivnamnet automatiskt — Auto Scroll

Om skivnamnet, artistnamnet eller spårnamnet på en CD TEXT- eller MD-skiva innehåller fler än 10 tecken och den automatiska rullningsfunktionen är aktiverad kommer följande information att automatiskt rullas.

• Skivnamnet visas när du byter skiva (om skivnamnet har valts).
• Spårnamnet visas visas när du byter spår (om spårnamnet har valts).

Om du trycker på DSPL för att ändra visningen, rullas CD TEXT- eller MD-skivans skiv-eller spårnamn automatiskt oavsett om funktionen är aktiv eller inte.

1 Tryck på SHIFT under uppspelning.
2 Tryck på ③ (SET UP) flera gånger tills "A.Scrl" visas.
3 Tryck på ⑤ (→) för att välj "A.Scrl on".
4 Tryck på SHIFT.

Om du vill ta bort Auto Scroll väljer du "A.Scrl off" i steg 3 ovan.

Observera

För vissa skivor med väldigt många tecken kan följande uppstå:

— Alla tecken visas inte.

— Den automatiska bläddringsfunktionen fungerar inte.

Tips

För att manuellt rulla ett långt namn på en MD- eller CD TEXT-skiva sedan den automatiska rullningsfunktionen aktiverats, trycker du på ⏚SHIFT och sedan på Ⓞ (←) (manuell rullning).

Hitta ett visst spår

— AMS-funktionen

För att hoppa över ett spår under uppspelning trycker du på SEEK/AMS-kontrollen upp eller ned och släpper sedan upp den för varje spår du vill hoppa över.

Hitta efterföljande spår

Hitta föregående spår

Söka en viss del av ett spår

— Manuell sökning

Under uppspelning, skjuter du och håller SEEK/AMS-reglaget uppåt eller nedåt. Släpp reglaget när du har hittat den önskade punkten.

Söka framåt

Söka bakåt

Söka en skiva efter nummer

— Direktval

Tryck på den förinställda snabbvalsknappen som motsvarar det önskade skrivnumret.

Önskad skiva i den aktuella växlaren spelas upp.

Spela upp spår flera gånger — Upprepad uppspelning

Du kan välja:

• Repeat 1 – när du vill upprepa spåret.
• Repeat 2 – när du vill upprepa skivan.

1 Tryck på SHIFT under uppspelning.

2 Tryck på ⑦ (REP) flera gånger tills önskad inställning visas.

Upprepad spelning startar.

3 Tryck på SHIFT.

Om du vill återgå till normalt uppspelningsläge, väljer du "Repeat off" i steg 2.

Spela upp spår i slumpmässig ordning

— Slumpmässig uppspelning

Du kan välja:

• Shuf 1 – när du vill spela upp spåren på aktuell skiva i slumpmässig ordning.
• Shuf 2 – för att spela upp alla spår i den aktuella enheten i slumpvis ordning.
• Shuf ALL – när du vill spela upp alla spår från alla enheter i slumpvis ordning.

1 Tryck på SHIFT under uppspelning.

2 Tryck på ⑧ (SHUF) flera gånger tills önskad inställning visas.

Slumpmässig uppspelning startar

3 Tryck på SHIFT.

Om du vill återgå till normalt uppspelningsläge väljer du "Shuf off" i steg 2.

Skapa ett program

(endast XR-C8220R)

— Programme Memory (för en CD-/MD-enhet med programminnesfunktionen)

Genom att skapa ett program kan du spela upp spår i önskad ordning. Du kan välja upp till 24 spår för ett program.

1 Under uppspelning trycker du på SHIFT och sedan ④ (PLAY MODE) i två sekunder.

Programredigeringsläge

CD1 DISC 2 TRACK 3 P.07 ← SET UP RLAY MODE → ENTER

Om du namnger skivan visas bankredigeringsläget. Tryck på ④ (PLAY MODE) så att "P" visas.

2 välj önskat spår.

① Välj CD- eller MD-skiva genom att trycka på SOURCE flera gånger.
② Tryck på MODE flera gånger för att välja CD-spelare.
③ Tryck på SHIFT och sedan på nummerknappen.
4 Tryck på SHIFT.
⑤ Skjut SEEK/AMS-reglaget uppåt eller nedåt för att välja spåret.

3 Tryck på ⑥ (ENTER).

PGM +Enter+ ← SET UP RLAY MODE → ENTER CD1 3 2 SET UP RLAY MODE → ENTER TRACK P.92

4 Om du vill fortsätta att lägga in spår, upprepar du steg 2 och 3.

5 När du har lagt in alla spår, trycker du på ④ (PLAY MODE) i två sekunder.

6 Tryck på SHIFT.

Observera

• “**Wait**” visas i teckenfönstret när uppgifterna om det inmatade spåret inte har lästs in i minnet, eller när skivan inte har satts i enheten.
• "* MemFull* "visasiteckenfönstretomdu försöker mata in mer än 24 spår i ett program.

Spela upp det lagrade programmet

Programminnesspelningen påverkas inte om du ändrar på skivordningen i spelaren.

1 Tryck på SHIFT och sedan på 4 (PLAY MODE) flera gånger tills "PGM off" visas.

CD1 PGN off RLAY MODE →

2 Tryck på ⑤ (→) flera gånger tills "PGM on" visas.

CD1 PGM PGM on RLAY MODE →

Programmerad uppspelning startar.

3 Tryck på SHIFT.

Om du vill återgå till normalt uppspelningsläge väljer du "PGM off" i steg 2 ovan.

forts på nästa sida →

Observera

• Om du trycker på en nummerknapp under programminnesspelningen, avbryts programminnet och uppspelning av den valda skivan påbörjas.
• Om du inte har lagrat något spår i programmet visas "NO Data" i teckenfönstret.
• Om ett spår som lagrats i programminnet inte finns i skivmagasinet, hoppas detta spår över.
• Om skivmagasinet inte innehåller några spår som lagrats i programminnet, eller när programinformationen ännu inte har lästs in, visas "Not ready".

Radera ett helt program

1 Tryck på SHIFT och därefter på 4 (PLAY MODE) i två sekunder.

CD1 DISC 4 TRACK P.09 ← RLAY MODE → ENTER

Om du har namngett skivan visas bankredigeringsläget. Tryck på ④ (PLAY MODE) så att "P" visas.

2 Tryck på ② (←) flera gånger tills "DEL" visas.

DEL -PGM ALL- RLAY MODE | → | ENTER |

3 Tryck på ⑥ (ENTER) i två sekunder.

PGM NO Data ← RLAY MODE → ENTER

Hela programet raderas.

4 När du har raderat alla program, trycker du på ④ (PLAY MODE) i två sekunder.
5 Tryck på SHIFT.

Lägga till spår till programmet

1 Tryck på SHIFT och därefter på 4 (PLAY MODE) i två sekunder.

CD1 DISC 4 7 TRACK P.09 ← RLAY MODE → ENTER

Om du har namngett skivan visas bankredigeringsläget. Tryck på ④ (PLAY MODE) så att "P" visas.

2 Tryck på ② (←) eller ⑤ (→) när du vill bestämma spårplatsnummer där ett spår ska infogas.

Spårplatsnummer CD1 P.05 ← 3 2

3 Skjut SEEK/AMS-reglaget uppåt eller nedåt när du vill välja det spår som ska infogas.
4 Tryck på ⑥ (ENTER) för att mata in spåret.

Det aktuella spåret i platsnumret och de efterföljande spåren kommer att flyttas ned. Om du vill fortsätta att mata in spår i programmet upprepar du steg 2 till 4.

5 När du har matat in alla spår, trycker du på ④ (PLAY MODE) i två sekunder.
6 Tryck på SHIFT.

Radera inmatade spår

1 Tryck på SHIFT och därefter på 4 (PLAY MODE) i två sekunder.

CD1 BDC TRACK 2 P.07 ← PLAY MODE → ← ENTER

Om du har namngett skivan visas bankredigeringsläget. Tryck på ④ (PLAY MODE) så att "P" visas.

2 Tryck på ② (←) eller ⑤ (→) när du vill bestämma vilket spår som ska raderas.

Spårplatsnummer CD1 3 3 P#e

Spåret som registrerats på plats 6.

3 Tryck på ⑥ (ENTER) under två sekunder.

När du raderar ett spår från ett platsnummer flyttas de efterföljande spåren upp.

DEL DISC TRACK P.06 ← RLAY MODE → ENTER

DEL DISC 4 TRACK P.06 ← SET UP RLAY MODE → ENTER

4 Om du vill fortsätta att radera spår, upprepar du steg 2 och 3.
5 När du har raderat alla spår, trycker du på ④ (PLAY MODE) i två sekunder.
6 Tryck på SHIFT.

Namnge en CD-skiva

— Skivminne

(CD-spelare med funktion för anpassad fil)

Du kan namnge en CD-skiva med ett personligt namn. Du kan använda upp till 8 tecken per skiva. Om du namnger en CD-skiva, kan du söka en skiva efter namn och välja önskade spår för uppspelning (sidan 29).

1 Under uppspelning av en CD-skiva trycker du på PTY/LIST i två sekunder.

CD1 DISC T ← →

2 Mata in tecknen.

① Vrid ratten medurs för att välja önskade tecken.

$$ \begin{array}{l} (A \rightarrow B \rightarrow C \rightarrow \dots Z \rightarrow 0 \rightarrow 1 \rightarrow 2 \rightarrow \ \dots 9 \rightarrow + \rightarrow - \rightarrow * \rightarrow / \rightarrow \backslash \rightarrow > \rightarrow < \ \rightarrow . \rightarrow_ {-}) \ \end{array} $$

CD1 DISC T ← →

Om du vrider ratten moturs visas tecknen i omvänd ordning.

Om du vill göra mellanslag efter ett tecken, väljer du “_” (understreck).

② Tryck på ⑤ (→) när du har hittat önskat tecken.

Den blinkande markören flyttas till nästa position.

CD1 DISC T S ←

Om du trycker på ②(←) flyttas den blinkande markören till vänster.

③ Upprepa steg① och ② för att skriva in hela namnet. Upp till åtta tecken kan anges per skiva.

3 Om du vill återgå till normal CD-upspelning trycker du på PTY/LIST i två sekunder.

Tips

Du kan radera eller ändra ett namn genom att mata in ett “_” (understreck) för varje tecken.

Visa skivminne

Tryck på DSPL under CD eller CD TEXT uppspelningen.

CD1 DISC T SCHUBERT

Varje gång du trycker på DSPL under uppspelning av CD- eller CD TEXT-skivor ändras informationen i teckenfönstret på följande sätt:

* Om du ansluter en CD-spelare (tillval) med CD TEXT-funktion visas CD TEXT-informationen i teckenfönstret när du spelar upp en CD TEXT-skiva.

När du har valt den önskade ikonen ändras teckenfönstret automatiskt till Motion Displayläget efter några sekunder.

I Motion Display-läget rullas alla ovan nämnda ikoner i teckenfönstret, en efter en.

Tips

Motion Display-läget kan slås av. (Se "Ändra ljudoch teckeninställningarna" på sid 21.)

Radera skivminne

1 Tryck på SOURCE flera gånger för att välja CD.
2 Tryck på MODE flera gånger för att välja CD-spelare.
3 Tryck på PTY/LIST i två sekunder.
4 Tryck på DSPL i två sekunder.
5 Välj det namn du vill radera genom att vrida ratten.
6 Tryck på ⑥ (ENTER) i två sekunder. Namnet raderas.

Upprepa steg 5 och 6 om du vill radera andra namn.

7 Tryck på PTY/LIST i två sekunder.

Enheten återgår till normalt CD- uppspelningsläge.

Observera

När skivnamnet raderas visas den ursprungliga CD TEXT-informationen i teckenfönstret.

Hitta en CD-skiva efter

namn — Lista namn (CD-spelare med funktion för anpassad fil eller MD-spelare)

Den här funktionen kan utföras när skivorna har fått ett anpassat namn. Mer information om skivnamn finns under "Namnge en CD-skiva" (sidan 27).

1 Under uppspelning trycker du på PTY/LIST.

Namnet på den skivan som spelas upp visas i teckenfönstret.

LST DISC T SCHUBERT

Om du lägger till skivminnesinformation till en CD TEXT-skiva prioriteras den alltid över den ursprungliga CD TEXT-informationen.

2 Tryck på PTY/LIST flera gånger tills du hittar önskad skiva.

3 Tryck på ⑥ (ENTER) för att spela upp skivan.

Observera

• När skivnamnet har visats i fem sekunder återgår teckenfönstret till det normala uppspelningsläget. Du kan stänga av teckenfönstret genom att trycka på DSPL.
• Spårnamnen kan inte visas under MD-eller CD TEXT-skiva.
• Om det inte finns några skivor i magasinet visas "NO Disc" i teckenfönstret.
• Om en skiva inte har getts ett anpassat namn visas "*******" i teckenfönstret.
• Om skivinformationen inte har lästs in av enheten visas “?” i teckenfönstret. Om du vill ladda in en skiva trycker du först på den förinställda snabbvalsknappen och väljer därefter den skiva som inte har laddats.
• Det finns också några bokstäver som inte kan visas (under uppspelning av MD- och CD TEXT-skiva).

Välja spår för uppspelning

— Bank (CD-spelare med funktion för anpassad fil)

Om du namngett skivan kan du ställa in enheten att hoppa över eller spela upp de spår du vill.

1 Under uppspelning av en CD-skiva trycker du på SHIFT och sedan på 4 (PLAY MODE) i två sekunder.

Bankredigeringsläge

CD1 DISC 5 RLAY MODE TRACK 7-P134 ENTER

Observera

Om du inte har namngett skivan visas programredigeringsläget istället för bankredigeringsläget. Tryck på ④ (PLAY MODE) under två sekunder du vill gå tillbaka till det vanliga uppsplningsläget.

2 Skjut SEEK/AMS-reglaget uppåt eller nedåt när du vill välja det spår som du vill hoppa över och tryck på ⑥ (ENTER).

CD1 DISC 5 RLAY MODE TRACK 3-Skip ENTER

Indikeringen växlar från "Play" till "Skip". Om du vill återgå till "Play" trycker du på ⑥ (ENTER) igen.

3 Upprepa steg 2 när du ska ställa in "Play" eller "Skip" på alla spår.

4 Tryck på ④ (PLAY MODE) i två sekunder.

Enheten återgår till normalt CD-uppspelningsläge.

5 Tryck på SHIFT.

Observera

• Du kan välja läget "Play" och "Skip" för upp till 24 spår.
• Du kan inte välja "Skip" för alla spår.

Spela endast vissa spår

Dukanvälja:

• Bankon-närduvillspelaspårenmed inställningen "Play".
• Bankinv(Omvänt)–närduvillspelaspåren medinställningen "Skip".

1 Tryck på SHIFT under uppspelning och därefter på ④ (PLAY MODE) flera gånger tills "Bank" visas.
2 Tryck på ⑤ (→) flera gånger tills önskad inställning visas.

CD1

BANK

Bank on

RLAY MODE →

Uppspelningenstartarfrännästföljande spår.

3 Tryck på SHIFT.

Duåtergårtillnormaltuppspelningsläge genomattvälja "Bankoff"isteg2ovan.

Ytterligare information

Säkerhetsföreskrifter

• Omduharparkeratbilenidirektsolljusså atttemperaturenibilenharstigitmarkant, bördulåtaCD-spelarensvalnainnandu använderden.
• Omingenströmtillförsenheten,kontrollerar duförstanslutningarna.Kontrollera säkringenomalltiövrigtärisinordning.
• Omingetljudkommerfrånettsystemmed tvåhögtalare, ställerduuttoningskontrolleni mittenläget.
• Närbandetspelasunderenlångtidblir kassettenvarmpgadeninbyggda effektförstärkaren.Dettaärnormalt.

Omduharnågrafrågorellerproblemsomrör enhetenochsomintetasuppi bruksanvinsningen, tardukontaktmed närmasteSony-återförsäljare.

Så här bibehåller du högsta ljudkvalitet

Setillattintespillajuiceellerläskpåbilstereon omduhardrickhållareplaceradeinärheten. Omduråkarspillanägotpåenheteneller kassettbandenkanbandhuvudenaskadasoch dettareducerarljudkvalitetenellerförstörden heltochhället. Kassettrengöringsvätskornaavlägsnarinte sockerfrånbandhuvudena.

Diagram showing a hand holding a toilet with a stopper and a 'no stop' symbol, indicating no chemical hazard or pollution.

Sköta kassetterna

Skötselföreskrifter

• Vidrörintebandetsyta, eftersomsmutsoch dammkangebeläggningarned bandhuvudena.
• Förvaraintekassetternatillsammansmed utrustningsomtexhögtalareeller förstärkaresomkanhainbyggdamagneter, eftersomdettakanledatillattbandetraderas ellerförstörs.
• Utsättintekassetternafördirektsolljus, extremtlågatemperaturerellerfukt.
• Ombandetinteärtillräckligtspäntkandet fastnaimaskinen.Sättinenpennaeller liknandeihjuletförattrullainbandetsåatt detblirordentligtspäntinnandusätteridet.

Slakt band

- Kassetteridåligkonditionochlösaetiketter kanorsakaproblemnärdusätteriellertarut ettkassettband. Tabortellerbytutlösa etiketter.

Line drawing of a cassette tape device with no text or symbols

- Ljudetkanbliförvrängtmedankassetten spelas. Eftervar50etimmesspeltidbördu görarentkassettspelarenshuvud.

Kassetter som är längre än 90 minuter

Kassettersomärlängreän 90minuter rekommenderasinteannatänförkontinuerlig spelning. Debandsomanvändsföratt tillverkadessakassetterärmyckettunnaoch kandärförlättbliutsträckta. Omdustoppar ochstartardessabandoftakandelättrassla insigikassettdäcketsmekanism.

120

Underhåll

Byta säkring

Närdubytersäkringärdetviktigtattdu kontrollerarattdennyasäkringenharsamma amperetalsomdengamla(amperetaletfinns angivetpådengamlasäkringen). Om säkringengårkontrollerardunätanslutningen ochbyterutsäkringen.Omävendennya säkringengärkandetvaranågotinterntfel.Ta isåfallkontaktmednärmasteSony- återförsäljare.

Säkring (10 A)

Varning

Användaldrigensäkringmedhögre amperetaländensäkringsommedföljer, eftersomdettakanskadabilstereon.

Rengöra anslutningar

Bilstereonfungerarintetillfredsställandeom anslutningarnamellanstereonoch frontpaneleninteärrena. Undvikdettagenom atttrycka på OPEN förattöppna frontpanelen, tasedanbortdenochgörren anslutningarnamedenbomullstoppdoppadi alkohol. Tryckinteförhårtmed bomullstoppen, eftersomanslutningarnadå kanskadas.

Line drawing of a hand inserting a small component into a device panel (no text or symbols)

Huvudenhet

Line drawing of a hand holding a small electronic device (no text or symbols)

Frontpanelens baksida

Observera

• Av säkerhetsskäl: stäng av motorn och ta ur nyckeln ur tändlåset innan du rengör anslutningarna.
• Rör aldrig anslutningarna med fingrarna eller med någon form av metallföremål.

Demontera enheten

1 Tryck in haken innanför frontpanelen med hjälp av en tunn skruvmejsel och lossa frontpanelen.

Simple line drawing of a tool applying material to a rectangular object (no text or symbols)

2 Upprepa steg 1 på vänster sida. Frontramenärnulösochkantasbort.

Diagram showing two rectangular panels with a bidirectional arrow between them, no text or symbols present.

3 Använd en smal skruvmejsel och skjut in haken på vänster sida av enheten och dra sedan ut vänster sida av enheten tills haken är frigjord.

Diagram showing a mechanical assembly with an arrow indicating direction, no text or symbols present

4 Upprepa steg 3 på höger sida.

Diagram of a tool interacting with a rectangular object, showing an arrow indicating direction (no text or symbols present)

5 Dra ut enheten.

Pure technical line drawing of a rectangular component with internal slots and a downward arrow, no text or symbols present.

Tekniska data

Kassettbandspelaren

Bandspår	4-spårig 2-kanalig stereo
Svaj och fladder	0,08 % (WRMS)
Frekvensgång	30 – 20.000 Hz
Signal/brus-förhållande

Kassettyp	Dolby B NR	Dolby NR av
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

Radiodel

FM

Tuningintervall	87,5 – 108,0 MHz
Antennterminal	Extern antennanslutning
Mellanfrekvens	10,7 MHz
Känslighet	8 dBf
Selektivitet	75 dB vid 400 kHz
Signal/brus-förhållande	65 dB (stereo),68 dB (mono)
Harmonisk distortion vid	1 kHz
	0,7 % (stereo),0,4 % (mono)
Separation	35 dB vid 1 kHz
Frekvensgång	30 – 15.000 Hz

MW

Tuningintervall	531 – 1.602 kHz
Antennterminal	Extern antennanslutning
Mellanfrekvens	10,71 MHz/450 kHz
Känslighet	30 μV

LW

Tuningintervall	153 – 281 kHz
Antennterminal	Extern antennanslutning
Mellanfrekvens	10,71 MHz/450 kHz
Känslighet	50 μV

Effektförstärkare

Utgångar	Högtalarutgångar(Sure-seal-anslutningar)
Högtalarimpdans	4 – 8 ohm
Maximal uteffekt	XR-C8220R:45 W × 4 (vid 4 ohm)XR-C7220R:40 W × 4 (vid 4 ohm)

Allmänt

Utgångar	Linjeutgångar (2)Subwoofer-utgång(endast XR-C8220R) (1)Styrkabel för motorantennStyrkabel föreneffektförstärkareStyrkabel för telefon-ATTUtgång förbelysningskabel
Tonklangreglering	Bas ± 8 dB vid 100 HzDiskant ± 8 dB vid 10 kHz
Strömförsörjning	12 V DC bilbatteri(negativt jordat)
Mått	Ca 178 × 50 × 180 mm(b/h/d)
Monteringsmått	Ca 182 × 53 × 160 mm(b/h/d)
Vikt	Ca 1,5 kg
Medföljande tillbehör	Vridkontroll (1)Delar för installation ochanslutningar (1 set)Fodral för löstagbarfrontpanel (1)
Valfria tillbehör	Trådlös fjärrkontrollRM-X47Styrkablar BUS (levererasmed anslutningskabel medRCA-kontakt)RC-61 (1 m), RC-62 (2 m)
Valfri utrustning	CD-växlare (10 skivor)CDX-828, CDX-727MD-växlare (6 skivor)MDX-65Andra CD/MD-växlaremed Sony-BUS-systemetVäljare för ljudkällaXA-C30XR-C8220R:Digital förförstärkareXDP-210EQ

Rätt till ändringar förbehålles.

Felsökning

Följandechecklistahjälperdigattlösadeflestaproblemsomdukanråkautförmedenheten.

Innandugårigenomchecklistannedan, skaduläsaanslutnings-ochdriftsinformationen.

Allmänt

Fel	Orsak/åtgärd
Ljudbortfall.	• AvbrytATT-funktionen.• Ställinuttoningskontrollenimittlägetför2-högtalarsystemet.• Vridpårattenmedursnärduvilljusteravolymen.
Innehållet i minnet har raderats.	•Stömkabelnellerbatterietharkopplatsifrån.•Återställningsknappenhrtrycktsin.—Lagraiminnetigen.
Information visas inte i teckenfönstret.	Tabortfrontpanelenochrengöranslutningarna.Se“Rengöra anslutningarna”(sidan32).

Banduppspelning

Fel	Orsak/åtgärd
Ljudet låter inte bra.	Bandhuvudetärsmutsigt.→ Rengörbandhuvudetmedentorrengöringskassettsom finnsattköpaihandeln.
AMS fungerar inte som det ska.	Störningarpåoinspeladeavsnittmellanspåren.Detoinspeladeavsnittetmellantväspårärförkort(kortare änfyrasekunder).SEEK/AMShartrycktsuppstraxförebörjanavnästaspår.SEEK/AMShartrycktsnedstraxefterspåretsbörjan.Enlängrepausellerettavsnittmedlågvolymellerlåg frekvensläsesavsomenoinspeladdel.

Radiomottagning

Fel	Orsak/åtgärd
Det går inte att förinställa en radiokanal.	Lagrarättfrekvens.Utsändningenärförsvag.
Den automatiska sökningen fungerar inte.	Utsändningenärförsvag.—Användmanuellsökning.
“ST”-indikatorn blinkar.	Ställinrättfrekvens.Utsändningssignalenärförsvag.—StällinienkanaligtlägeMono(sidan11).

RDS-funktioner

Fel	Orsak/åtgärd
En sökning (SEEK) påbörjas efter några sekunders lyssning.	KanalenärinteenTP-kanalellerharensvagsignal.→Tryckpå AF/TA fleragångertills “AFTA off” visas.
Inga trafikmeddelanden tas emot.	Aktivera“TA”.Kanalensänderintenågratrafikmeddelandentrotsattdenär TP.→Ställinenannankanal.
“NONE” visas när PTY-funktionen är aktiverad.	Kanalenangerinteprogramtyp.

Felmeddelanden (med valfri CD/MD-spelare ansluten)

Följandeindikeringarblinkarungefärfemsekunderochlarmhörs.

Teckenfönster	Orsak	åtgärd
NO Mag	SkivmagasinetharintesattsiCD-/MD-spelaren.	SättiskivmagasinetiCD/MD-spelaren.
NO Disc	NågonskivaharintesattsiniCD-/MD-spelaren.	SättiskivoriCD/MD-spelaren.
NG Discs	EnCD-/MD-skivagårinteattspela upp.	SättienannanCD-/MD-skiva.
Error*1	EnCD-skivaärsmutsigellerharsatts inuppochned. *2	RengörochsättiCD-skivakorrekt.
	EnMD-skivakaninteåterspelaspga avnågotfel. *2	SättienannanMD-skiva.
Blank*1	IngaspårharspelatsinpåenMD-skiva. *2	SpelauppenMD-skivamed inspeladespår.
PushReset	CD-/MD-spelarenkaninteanvändas pganågotfel.	Tryckpåreset-knappenpåenheten.
Not Ready	LocketpåMD-spelarenäröppeteller MD-skivornaharintesattsipårätt sätt.	StänglocketellersättiMD-skivorna pårättsätt.
HighTemp	Denomgivandetemperaturenärhögre än50°C.	Väntatillstemperaturensjunker under50°C.

*1 När ett fel uppstår under uppspelning visas inte numret på CD-skivan eller MD-skivan i fönstret.

*2 Numret på skivan i magasinet som orsakat felet visas i teckenfönstret.

OmovannämndalösningarintehjälperdigtardukontaktmeddinnärmasteSony-återförsäljare.

Bem vindo!

Obrigado por ter adquirido o leitor de cassetes da Sony. Este aparelho está equipado com uma vasta gama de funções, dispondo ainda de um comando rotativo ou de um comando sem fios opcional.

Além da reprodução de cassetes e do rádio, pode ainda aumentar a versatilidade do seu sistema ligando um dispositivo*1 de CD/MD opcional.

Se ligar um leitor CD opcional com a função CD TEXT, a informação CD TEXT aparecerá no visor, quando reproduzir um disco*² CD TEXT.

*1 Também pode ligar um carregador de CD, um carregador de MD, um leitor de CD, ou um leitor de MD.
*2 O disco CD TEXT é um CD de áudio que inclui informações, como os nomes do disco, do artista e das faixas. Estas informações são gravadas no disco.

Guia activado por voz para uma condução segura (somente XR-C8220R)

Este aparelho está equipado com uma função de guia de voz*. Se activar este guia de voz, o aparelho transmite informações orais sobre as funções que correspondem ao botão em que carregou.

Estes comentários podem ser transmitidos oralmente em inglês ou em espanhol.

* Alguns amplificadores podem provocar um corte de som no início das informações orais. Se ligar um carregador de MD opcional, pode continuar a ouvir o som do primeiro MD durante alguns segundos mesmo depois do início das instruções orais referentes ao segundo MD.

Índice

Este aparelho

Localização das teclas 4

Como começar

Reinicializar o aparelho 6

Retirar o painel frontal 6

Acertar o relógio 7

Leitor de cassetes

Ouvir uma cassete 8

Reproduzir a cassete em vários modos ..... 9

Rádio

Memorização automática de estações — Memória da Melhor Sintonia (BTM) .... 10

Memorização das estações pretendidas ..... 11

Recepção das estações memorizadas ..... 11

RDS

Panorâmica da função RDS 12

Visualização do nome da estação .... 12

Re-sintonização automática do mesmo programa — Frequências Alternativas (AF) ...... 12

Ouvir informações sobre a situação do trânsito 14

Pré-programação das estações RDS através dos dados AF e TA 15

Gravar as informações sobre o trânsito (somente XR-C8220R) — Repetição das informações sobre o trânsito (TIR) 15

Localização de uma estação através do tipo de programa 17

Acerto automático do relógio 18

Outras funções

Preparar o comando rotativo 18

Utilização do comando rotativo 19

Regulação das características de som ...... 20

Redução do som 20

Alteração das programações do visor e do som 21

Regular a frequência dos sub woofers (somente XR-C8220R) 21

Regular o som e a frequência do pré- amplificador equalizador (somente XR-C8220R) 22

Mudar o nível de saída da linha (somente XR-C8220R) 22

Equipamento opcional

Dispositivo de CD/MD

Reprodução de um CD ou MD 23

Reprodução repetitiva das faixas — Reprodução repetitiva .... 24

Reprodução das faixas por ordem aleatória — Reprodução aleatória ...... 24

Criação de um programa (somente XR-C8220R) — Memória do programa ...... 25

Identificação de CD — Lista de títulos ...... 27

Localização de um disco pelo nome — Listagem .... 29

Seleção das faixas específicas para reprodução — Banco ...... 29

Informação adicional

Precauções 30

Manutenção 31

Desmontagem do aparelho 32

Especificações ...... 33

Guia de resolução de problemas .... 34

Localização das teclas

1 2 3 4 5 6 MODE SEEK/AMS SOURCE SOUND DSPL SHIFT OFF 1 2 3 4 5 6 7 8 9 10 11 12 OPEN LIST PTY AF/TA TIR 13 14 15 16 17 XR-C8220R 18

Para mais informações, consulte as respectivas páginas.

1 Controlo SEEK/AMS (procura/Sensor de Música Automático/pesquisa manual) 9, 11, 13, 16, 17, 24, 25, 26, 29
2 Tecla MODE (◀I▶) Durante a reprodução de uma cassete: Mudança da direcção de reprodução 8, 9 Durante a recepção de rádio: Seleção de BAND 10, 11 Durante a reprodução de um CD ou MD: Seleção do dispositivo CD/MD 23, 25, 28
3 Tecla SOURCE (TAPE/TUNER/CD/MD) 8, 10, 11, 14, 21, 23, 25, 28
4 Botão (volume/curva do equalizador*/posição de audição*/volume do subwoofer*/frequência de corte*/graves/agudos/esquerda-direita/atrás-frente) 7, 15, 20, 27, 28
5 Tecla SOUND 20
6 Tecla DSPL (alteração do modo do visor) 9, 11, 12, 23, 28, 29
7 Visor
8 ▲ Tecla (ejectar) (localizada na parte da frente do aparelho por trás do painel frontal) 8
9 Tecla de reincialização (localizada na parte da frente do aparelho, por trás do painel frontal) 6
10 Tecla OPEN 6, 8, 32

11 Tecla PTY/LIST RDS Programme 17 Disc Memo 27, 28 List-up 29
12 Tecla AF/TA 12, 13, 14, 15
13 Tecla OFF 6,8
14 Receptor para o telecomando sem fio opcional
15 Tecla SHIFT PLAY MODE 9, 10, 11, 13, 15, 25, 26, 27, 29, 30 REP 10, 24 SET UP 7, 18, 21, 22, 23 SHUF 24
16 Interruptor POWER SELECT (localizado na base do aparelho) Consulte “Interruptor POWER SELECT” no manual Instalação/Ligações.
17 Durante a recepção de rádio: Teclas numéricas 11, 13, 15, 16 Durante a reprodução de um CD ou MD: Teclas de seleção directa de discos 24, 25, 26, 29
18 Tecla TIR* 15, 16

Telecomando opcional sem fios (RM-X47)

1 2 3 4 5 OFF MODE SOURCE DIR SEEK AMS + - REW PRESEN DISC + FF SOUND SEL ATT DSPL 9 8 7 6

As teclas do comando sem fios têm funções idênticas às teclas correspondentes do aparelho.

1 Tecla OFF
2 Tecla SEEK/AMS
3 Teclas - +
4 Tecla ATT
5 Tecla SOUND/SEL

6 Tecla DSPL
7 Tecla PRESET/DISC Não pode efectuar a pesquisa e a sintonização manual com o telecomando.
8 Tecla SOURCE
9 Tecla MODE/DIR

Se regular o interruptor POWER SELECT para a posição B, só pode controlar o aparelho com o telecomando sem fios se carregar em SOURCE do aparelho ou se introduzir primeiro um cassete para activar o aparelho.

Reinicializar o aparelho

O aparelho tem que ser reinicializado antes de ser utilizado pela primeira vez ou após a substituição da bateria do automóvel.

Retire o painel frontal e carregue no botão de reinicialização com um objecto pontiagudo, como a ponta de uma esferográfica.

Tecla de reinicialização

Nota

Quando carregar na tecla de reinicialização desactiva o relógio e algumas das funções memorizadas.

Retirar o painel frontal

Pode retirar o painel deste aparelho para evitar que seja roubado.

1 Carregue em OFF.

2 Carregue em OPEN, empurre o painel frontal para a direita e puxe para fora pelo lado esquerdo.

Diagram showing hand pressing a device into a folder with labeled arrows indicating movement or change.

Notas

• Não deixe cair o painel ao retirá-lo do aparelho.
• Se retirar o painel enquanto o aparelho estiver ligado, a corrente desliga-se automaticamente para evitar danos nos altifalantes.
• Quando levar o painel frontal consigo utilize a caixa de transporte fornecida.

Colocar o painel frontal

Introduza o eixo ⓑ do aparelho no orifício ⓐ do painel frontal como se mostra na ilustração e empurre o lado esquerdo para dentro.

Diagram illustrating a device's internal processing steps, showing step-by-step assembly from external to internal storage.

Notas

• Quando colocar o painel frontal no aparelho, certifique-se de que o mesmo se encontra na posição correcta.
• Quando instalar o painel não o empurre com muita força de encontro ao aparelho.
• Não carregue demais nem faça muita força sobre o visor do painel frontal.
• Não exponha o painel frontal à incidência directa dos raios solares, a fontes de calor como saídas de ar quente do sistema de aquecimento nem à humidade. Nunca o deixe no tablier de um automóvel estacionado ao sol ou em locais onde possa ocorrer um aumento considerável da temperatura.

Alarme de advertência

Se rodar a chave de ignição para a posição OFF, sem retirar o painel frontal, o alarme de advertência é activado e ouve-se um sinal sonoro durante alguns segundos (só quando o interruptor POWER SELECT estiver na posição Ⓐ).

Se ligar um amplificador de potência opcional e não utilizar o amplificador do aparelho, o sinal sonoro fica desactivado.

Indicador TIR (somente XR-C8220R)

Se retirar a chave da ignição com a função TIR activada, o indicador TIR pisca várias vezes. (apenas se POWER SELECT estiver na posição Ⓐ).

Indicador TIR

Para obter mais informações sobre a função TIR, consulte “Gravar as informações sobre o trânsito” (página 15).

Acertar o relógio

O relógio tem uma indicação digital de 24 horas.

Por exemplo: acerte-o para as 10:08

1 Carregue primeiro em SHIFT e depois várias vezes em ③ (SET UP) até aparecer a indicação "Clock" no visor.

Set SET UP Clock

① Carregue em ⑤ (→).

Set SET UP → 7:00

Os algarismos das horas começam a piscar.

② Acerte a hora.

sentido regressivo

sentido progressivo

Set SET UP 10:00

③ Carregue em ⑤ (→).

Set 10:20 SET UP →

Os algarismos dos minutos começam a piscar.

4 Acerte os minutos.

sentido regressivo

sentido progressivo

Set 10:48 SET UP →

continua na próxima página →

2 Carregue em SHIFT.

SET UP

10:08

O relógio começa a funcionar.

3 Carregue em SHIFT.

Quando acabar de acertar o relógio, o visor volta ao modo de reprodução normal.

Nota

Se o interruptor POWER SELECT que se encontra na parte inferior do aparelho estiver regulado para a posição B, ligue primeiro a corrente e depois acerte o relógio.

Leitor de cassetes

Ouvir uma cassete

1 Carregue em OPEN e coloque a cassete.

A reprodução inicia-se automaticamente.

Illustration of a hand inserting a device into a device casing (no text or symbols visible)

2 Feche o painel frontal.

Para iniciar a reprodução, se a cassete já estiver dentro do leitor, carregue várias vezes em SOURCE até aparecer a indicação "FWD" ou "REV".

Reproduz o lado virado para cima.

FWD

Reproduz do lado virado para baixo.

REV

Sugestões

• Para mudar a direcção de transporte da fita, carregue em MODE (◀▶).
• A indicação "Metal" aparecem no visor quando se introduz uma cassete de metal ou CrO₂ (função Auto Metal).

Para	Carregue em
Parar a reprodução	OFF
Ejectar a cassete	OPEN e depois em ▲

Rebobinagem rápida da fita

Durante a reprodução empurre o controlo SEEK/AMS para cima ou para baixo sem lagar.

Avanço rápido da fita

Rebobinagem

Para iniciar a reprodução durante o avanço rápido ou a rebobinagem da fita, carregue em MODE (◀▶).

Localizar uma faixa específica — Sensor de Música Automático (AMS)

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e solte-o em cada faixa que pretenda saltar.

Pode saltar um máximo de nove faixas de uma vez.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

A função AMS pode não funcionar quando:

— os espaços em branco forem inferiores a quatro segundos.
— houver ruído entre as faixas.
— houver secções longas com um volume de som baixo ou intervalos quase sem som.

Alterar os elementos no visor

Sempre que carregar em DSPL, o item alterase da seguinte forma:

* Enquanto estas duas funções são activadas.

— Função ATA
— Função AF/TA

Depois de seleccionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 21.)

Reproduzir a cassete em vários modos

Pode reproduzir a cassete em vários modos:

• NR(Dolby NR) permite-lhe seleccionar o sistema Dolby* NR B.
• B.Skip (Saltar espaços em branco) salta os espaços em branco superiores a oito segundos.
• ATA (Activação automática do sintonizador) activa automaticamente o sintonizador durante a rebobinagem rápida da fita.
• Repeat (Reprodução Repetitiva) repete a faixa actual.

* Redução de ruído Dolby fabricada sob licença de Dolby Laboratories Licensing Corporation. DOLBY e o símbolo dos dois D ☐ são marcas de Dolby Laboratories Licensing Corporation.

1 Durante a reprodução, carregue em SHIFT.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

2 Carregue várias vezes em ④ (PLAY MODE) até que o modo de reprodução pretendido apareça no visor.

Sempre que carregar em ④ (PLAY MODE), os elementos mudam da seguinte forma:

NR → B.Skip → ATA

FWD B.Skip off RLAY MODE →

3 Carregue em ⑤ (→) para seleccionar "on".

FWD B.Skip on

Tem início o modo de reprodução seleccionado.

4 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, seleccione “off” no passo 3.

Reproduzir faixas repetidamente — Reprodução Repetitiva

1 Durante a reprodução, carregue em SHIFT.
2 Carregue várias vezes em ⑦ (REP) até que a indicação "Repeat on" apareça no visor.

SET UP PLAY MODE REP SHIFT 1 2 3 4 5 6 7 8 9

O aparelho inicia a reprodução repetitiva.

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, seleccione “Repeat off” no ponto 2 acima.

Rádio

Memorização automática de estações

— Memória da Melhor Sintonia (BTM)

O aparelho selecciona as estações com os sinais mais fortes e memoriza-as por ordem de frequências. Pode memorizar um máximo de 10 estações em cada banda (FM1, FM2, MW e LW).

Cuidado

Quando quiser sintonizar uma estação durante a condução, utilize a memória de melhor sintonia para evitar acidentes.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador.

Sempre que carregar em SOURCE, a fonte muda pela ordem seguinte:

* O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

2 Carregue várias vezes em MODE para seleccionar a banda.

Sempre que carregar em MODE, a banda muda pela ordem seguinte:

3 Carregue em SHIFT e, em seguida, carregue várias vezes em ④ (PLAY MODE) até que a indicação "B.T.M" apareça no visor.

4 Carregue em ⑤ (→).

O aparelho memoriza as estações nas teclas numéricas, pela ordem das respectivas frequências.

Ouve um sinal sonoro e a programação fica memorizada.

5 Carregue em SHIFT.

Notas

• O aparelho não memoriza estações com sinais fracos. Se o aparelho estiver a receber poucas estações, algumas das teclas numéricas mantêm as suas regulações originais.
• Se já houver um número no visor, o aparelho memoriza as estações por ordem, começando pela estação indicada.

Memorização das estações pretendidas

Pode memorizar no máximo estações de 20 FM (10 para FM1 e 10 para FM2), 10 estações de MW e 10 estações de LW pela ordem pretendida.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador.
2 Carregue várias vezes em MODE para seleccionar a banda.
3 Empurre o controlo SEEK/AMS para cima ou para baixo para sintonizar a estação que quer memorizar na tecla numérica.
4 Carregue sem soltar na tecla numérica pretendida (de 1 a 10) até aparecer a indicação "MEM".
A indicação da tecla numérica aparece no visor.

Nota

Se memorizar uma nova estação numa tecla numérica onde já exista outra estação memorizada, a primeira estação é substituída pela nova estação.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para seleccionar a o sintonizador.
2 Carregue várias vezes em MODE para seleccionar a banda.
3 Carregue na tecla numérica (1 a 10) em que memorizou a estação desejada.

Se não conseguir sintonizar uma estação pré-programada

Para procurar a estação, carregue e solte o controlo SEEK/AMS (sintonização automática).

O varrimento pára quando o aparelho sintoniza uma estação. Empurre várias vezes o controlo SEEK/AMS para cima ou para baixo, até encontrar a estação pretendida.

Nota

Se a sintonização automática parar frequentemente, carregue em SHIFT e depois carregue várias vezes em ④ (PLAY MODE) até que a indicação "Local" (modo de pesquisa local) apareça no visor. Em seguida, carregue em ⑤ (→) para selecionar "Local on". Carregue em SHIFT.

O aparelho sintoniza apenas estações com sinais relativamente fortes.

Sugestão

Se souber a frequência da estação pretendida, empurre sem soltar o controlo SEEK/AMS para cima ou para baixo, até conseguir sintonizá-la (sintonização manual).

Se a recepção FM estéreo for deficiente — Modo Mono

1 Durante a recepção de rádio, carregue primeiro em SHIFT e depois várias vezes em ④ (PLAY MODE) até aparecer a indicação "Mono" no visor.
2 Carregue várias vezes em ⑤ (→) até que a indicação "Mono on" apareça no visor.
A qualidade do som melhora, mas passa a ser um som mono (a indicação "ST" desaparece do visor).

3 Carregue em SHIFT.

Para regressar ao modo de estéreo, seleccione "Mono off" no passo 2 acima.

Alterar os elementos no visor

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Frequência (Nome da estação)* ↔ Relógio

* Se sintonizar uma estação FM que transmita dados RDS, aparece o nome da estação.

Depois de seleccionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 21.)

Panorâmica da função RDS

O sistema de dados de rádio (RDS) é um serviço de difusão que permite às estações FM enviarem informações digitais adicionais, juntamente com o sinal de programa de rádio normal. O aparelho estéreo do seu automóvel utiliza este sistema para lhe proporcionar uma série de serviços. Eis apenas alguns: resintonização automática do mesmo programa, ouvir informações sobre o trânsito e localizar estações pelo tipo de programa.

Notas

• A disponibilidade de todas as funções RDS depende do país ou da região.
• Se o sinal for fraco ou se a estação sintonizada não estiver a transmitir dados RDS, a função RDS pode não funcionar correctamente.

Visualização do nome da estação

O nome da estação actual acende-se no visor.

Seleccione uma estação FM (página 10).

Se sintonizar uma estação FM que transmite dados RDS, o nome da estação aparece no visor.

FN1

[NO TEXT]

EBC R1

Nota

A indicação “*” significa que está a receber uma estação RDS.

Alterar os elementos no visor

Sempre que carregar em DSPL, o elemento muda da seguinte maneira:

Nome da estação/Frequência ↔ Relógio

Depois de seleccionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 21.)

Nota

A indicação "NO Name" aparece no visor, se a estação que está a receber não transmitir dados RDS.

Re-sintonização automática do mesmo programa

— Frequências Alternativas (AF)

A função Frequências Alternativas (AF) selecciona e volta a sintonizar automaticamente a estação com o sinal mais forte numa rede. Se utilizar esta função, pode ouvir continuamente o mesmo programa durante uma viagem para um local distante, sem ter que voltar a sintonizar a estação manualmente.

As frequência mudam automaticamente.

98,5MHz Estação 96,0MHz 102,5MHz

1 Seleccione uma estação FM.

2 Carregue várias vezes em AF/TA até aparecer a indicação "AF on" no visor.

O aparelho começa a procurar uma estação alternativa com um sinal mais forte na mesma rede.

Nota

Se não houver uma estação alternativa na área ou se não precisar de procurar uma estação alternativa, desactive a função AF carregando várias vezes em AF/TA até aparecer a indicação "AF TA off".

Alterar os elementos no visor

Quando carrega em AF/TA, os elementos no visor mudam da seguinte maneira:

* Seleccione esta opção para activar as funções AF e TA.

Notas

• Se "NO AF" e o nome da estação piscarem alternadamente, isso indica que o aparelho não consegue encontrar uma estação alternativa na rede.
• Se o nome da estação começar a piscar depois de seleccionar uma estação com a função AF activada, isso significa que não existe frequência alternativa disponível. Empurre o controlo SEEK/AMS para cima ou para baixo enquanto o nome da estação estiver a piscar (durante 8 segundos). O aparelho começa a procurar outra frequência com os mesmos dados PI (Identificação do Programa). Aparece a indicação "PI seek" e não se ouve som. Se o aparelho não conseguir localizar outra frequência, a indicação "NO PI" aparece e o aparelho volta à frequência seleccionada anteriormente.

Ouvir um programa regional

A função “REG on” (regional on) deste aparelho permite-lhe continuar a receber um programa regional sem ter que mudar para outra estação regional (não se esqueça de activar a função AF). A pré-definição de fábrica deste aparelho é “REG on”, mas se quiser desactivar esta função proceda da seguinte maneira.

1 Durante a recepção de rádio, carregue primeiro em SHIFT e depois várias vezes em ④ (PLAY MODE) até aparecer a indicação "REG" no visor.

2 Carregue várias vezes em ⑤ (→) até que a indicação "REG off" apareça no visor.

3 Carregue em SHIFT.

A selecção de "REG off" pode fazer com que o aparelho mude para outra estação regional da mesma rede.

Para voltar para a estação regional anterior, seleccione “REG on” no passo 2 descrito acima.

Nota

Esta função não funciona no Reino Unido nem noutras áreas.

Função Ligação Local (só para o Reino Unido)

A função Ligação Local permite seleccionar outras estações locais na área, mesmo se não estivererm memorizadas nas teclas numéricas.

1 Carregue numa tecla numérica onde esteja memorizada uma estação local.
2 Num espaço de cinco segundos, carregue novamente na mesma tecla numérica.
3 Repita este procedimento até encontrar a estação local pretendida.

Ouvir informações sobre a situação do trânsito

Os dados Informações sobre o Trânsito (TA) e Programas de Trânsito (TP) permitem-lhe sintonizar automaticamente uma estação FM que esteja a transmitir informações sobre o trânsito, mesmo durante a reprodução de outras fontes.

Carregue várias vezes em AF/TA até que a indicação "TA on" ou "AF TA on" apareça no visor.

O aparelho começa a procurar estações que transmitam informações de trânsito. A indicação “TP” aparece no visor se o aparelho encontrar uma estação que transmita informações de trânsito. Quando as informações de trânsito começarem a ser transmitidas, a indicação “TA” pisca no visor. A indicação “TA” pára de piscar quando terminar a transmissão das informações sobre o trânsito.

Sugestão

Se a transmissão das informações sobre o trânsito começar enquanto estiver a ouvir outra fonte, o aparelho muda automaticamente para a referida transmissão. Quando a transmissão terminar, o aparelho volta a reproduzir a fonte original.

Notas

• Se a estação que está a receber não transmitir informações sobre o trânsito, a indicação "NO TP" pisca durante cinco segundos. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.
• Quando as indicações "EON" e "TP" aparecem no visor, a estação actual utiliza as informações transmitidas por outras estações da mesma rede.

Para cancelar as informações de trânsito recebidas

Carregue em AF/TA ou SOURCE.

Para cancelar todas as informações sobre o trânsito, desactive a função carregando em AF/TA até que a indicação “AF TA off” apareça no visor.

Pré-regulação do volume das informações sobre o trânsito

Se não quiser perder as informações sobre o trânsito, pode pré-regular o respectivo nível do volume. Quando começa a transmissão das informações sobre o trânsito, o aparelho regula automaticamente o volume para o nível pré-programado.

1 Seleccione o nivel de volume pretendido.

2 Carregue em AF/TA durante dois segundos.

A indicação “TA” aparece e a definição fica memorizada.

Recepção de informações de emergência

Se for transmitida uma informação de emergência enquanto está a ouvir rádio, o programa muda automaticamente para a estação que estiver a transmitir essa comunicação. Se estiver a ouvir qualquer outra fonte, pode ouvir as informações de emergência se activar as funções AF ou TA. O aparelho muda então, automaticamente, para a estação que está a transmitir essas informações, seja qual for a fonte que esteja a ouvir.

Pré-programação das estações RDS através dos dados AF e TA

Quando efectua a pré-programação das estações RDS, o aparelho memoriza os dados e a frequência de cada estação para que não tenha de activar a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar uma programação diferente (AF, TA ou ambas) para cada estação pré-programada ou a mesma programação para todas as estações pré-programadas.

Pré-selecção da mesma programação para todas as estações pré-programadas

1 Seleccione uma banda FM (página 10).
2 Carregue várias vezes em AF/TA para seleccionar "AF on", "TA on" ou "AF TA on" (para ambas as funções AF e TA). Não se esqueça que se seleccionar "AF TA off", não só memoriza as estações RDS como também as estações que não transmitem dados RDS.
3 Carregue em SHIFT e, em seguida, carregue várias vezes em ④ (PLAY MODE) até que a indicação "B.T.M" apareça no visor.
4 Carregue em ⑤ (→)até que a indicação "B.T.M" apareça a piscar.
5 Carregue em SHIFT.

Pré-selecção de programações diferentes para cada estação pré-programada

1 Seleccione uma banda FM e sintonize a estação pretendida.
2 Carregue várias vezes em AF/TA para seleccionar "AF on", "TA on" ou "AF TA on" (para ambas as funções AF e TA).
3 Carregue na tecla numérica pretendida até que a mensagem "MEM" apareça no visor.

Para pré-programar outras estações repita este procedimento a partir do ponto 1.

Sugestão

Se quiser alterar a programação AF elou TA pré- seleccionada depois de sintonizar a estação pré- programada, pode fazê-lo activando ou desactivando a função AF ou TA.

Gravar as informações sobre o trânsito

(somente XR-C8220R)

— Repetição das informações sobre o trânsito (TIR)

Pode ouvir as últimas informações sobre o trânsito gravando-as. Sempre que uma informação sobre o trânsito se iniciar, o aparelho grava automaticamente e guarda em memória um máximo de oito informações sobre o trânsito. Se o tempo de gravação exceder os quatro minutos as informações são actualizadas para que possa ouvir sempre as últimas informações.

A função TIR liga o aparelho automaticamente e grava informações sobre o trânsito até duas horas antes e após a hora pré-programada.

Pré-programar a hora e a estação

1 Carregue sem soltar em TIR até que a indicação "TIR" apareça no visor.
2 Carregue várias vezes em ⑤ (→) até que a indicação "TIR on" apareça no visor.

TIR ① TIR on

3 Carregue várias vezes em TIR até que a indicação da hora apareça.

TIR ④ → 7:00

① Acerte a hora rodando o botão.

TIR ② 10:00

continua na próxima página

② Carregue em ⑤ (→)até que os algarismos dos minutos pisquem.

TIR ② 10:00

③ Acerte os minutos rodando o botão.

TIR ② 10:10

4 Carregue em TIR.

5 Seleccione a estação pretendida carregando na tecla numérica pré-programada ou empurrando o controlo SEEK/AMS para cima ou para baixo.

6 Carregue em TIR durante dois segundos para voltar ao visor original. ④ acende-se.

SOUND DSPL SHIFT 1 2

O aparelho liga automaticamente e fica à espera durante quatro horas pelas informações sobre o trânsito (duas horas antes e duas horas depois da hora pré-programada). Caso a estação programada não transmita informações sobre o trânsito durante a busca, passa-se a buscar outras estações que transmitam Programas de Trânsito (TP).

Para cancelar a função TIR

Seleccione "TIR off" no passo 2 acima.

Sugestões

• Enquanto o aparelho está a gravar informações sobre o trânsito, ⏻ e "TA" piscam.
• Se o aparelho continuar a não conseguir sintonizar uma estação TP, inicia uma nova procura de cinco em cinco minutos até conseguir encontrar uma.
• Quando retirar a chave de ignição com a função TIR activada, as indicações "TIR on" e ⏻ piscam algumas vezes.

Notas

• O aparelho também fica à espera das informações sobre o trânsito durante um período de duas horas depois de desligar o motor, desde que a função TIR esteja activada.
• Se tiver uma antena eléctrica, a antena sobe sempre que o aparelho iniciar a procura de uma estação com informações sobre o trânsito. Se tiver uma antena manual, estique completamente a antena.
• Se não utilizar o automóvel durante cerca de dez dias, a função TIR será automaticamente desactivada para evitar o descarregamento da bateria, mesmo que a função TIR esteja activada.

Reproduzir as informações sobre o trânsito gravadas

Quando há informações sobre o trânsito gravadas que ainda não foram escutadas, Ⓑ pisca.

1 Carregue em TIR.

A última informação sobre o trânsito é reproduzida. Para ouvir as informações anteriores, carregue em TIR ou empurre o controlo SEEK/AMS para cima. Para voltar a reproduzir as informações sobre o trânsito, empurre o controlo SEEK/AMS para baixo.

Se não existirem informações sobre a trânsito, aparece a indicação “NO Data”.

2 Carregue em TIR para voltar ao programa original.

Localização de uma estação através do tipo de programa

Pode localizar a estação pretendida seleccionando um dos tipos de programa apresentados abaixo.

Tipos de programas	Visor
Noticiários	News
Actualidades	Affairs
Informações	Info
Desporto	Sport
Educação	Educate
Teatro	Drama
Cultura	Culture
Ciência	Science
Variados	Varied
Pop	Pop M
Rock	Rock M
Música ligeira	Easy M
Música clássica ligeira	Light M
Música clássica erudita	Classics
Outros tipos de música	Other M
Meteorologia	Weather
Finanças	Finance
Programas para crianças	Children
Assuntos sociais	Social A
Religião	Religion
Programas com chamadas dos ouvintes	Phone In
Viagens	Travel
Lazer	Leisure
Jazz	Jazz
Música “country”	Country
Música nacional	Nation M
Música nostálgica	Oldies
Música “folk”	Folk M
Documentários	Document
Não especificado	None

Nota

Não pode utilizar esta função nos países que não transmitam dados PTY (selecção do tipo de programa).

1 Carregue em PTY/LIST durante a recepção de FM até que a indicação "PTY" apareça no visor.

PTY Info

Se a estação estiver a transmitir dados PTY, o nome do tipo de programa actual aparece no visor. Se a estação sintonizada não for uma estação RDS ou se os dados RDS não forem recebidos, a indicação “- - - - -” aparece no visor.

2 Carregue várias vezes em PTY/LIST até aparecer o tipo de programa pretendido. Os tipos de programa aparecem pela ordem indicada na tabela acima. Não se esqueça que não pode seleccionar “None” (não especificado) para pesquisa.

PTY Sport

3 Empurre o controlo SEEK/AMS para cima ou para baixo.

O aparelho começa a procurar uma estação que esteja a transmitir o tipo de programa seleccionado. Quando o aparelho encontrar o programa, o tipo de programa volta a ser mostrado no visor durante cinco segundos. Se o aparelho não conseguir localizar o tipo do programa, a informação “NO” e o tipo de programa aparecem alternadamente durante cinco segundos. Depois volta à estação seleccionada anteriormente.

Acerto automático do relógio

Os dados CT (Hora do Relógio) da transmissão RDS acertam o relógio automaticamente.

1 Carregue em SHIFT e depois carregue várias vezes em ③ (SET UP) até que a indicação "CT off" apareça no visor.

Set CT off SET UP →

2 Carregue várias vezes em ⑤ (→)até aparecer a indicação "CT on" no visor. O aparelho acerta o relógio.

Set SET UP → CT on

3 Carregue em SHIFT para voltar ao visor normal.

Para cancelar a função CT

Seleccione "CT off" no ponto 2 acima.

Notas

• A função CT pode não funcionar mesmo que esteja a receber uma estação RDS.
• Podem existir diferenças entre a hora programada pela função CT e a hora real.

Outras funções

Com o comando rotativo, também pode controlar um aparelho de CD ou MD opcional, bem como um pré-amplificador equalizador*.

* Somente XR-C8220R

Preparar o comando rotativo

Cole a etiqueta apresentada na figura abaixo consoante a montagem do comando rotativo.

SOUND MODE LIST

LIST MODE SOUND

Utilização do comando rotativo

Se carregar nas teclas (SOURCE e MODE)

SOURCE MODE

Sempre que carregar em SOURCE, a fonte muda da seguinte forma:

TUNER → CD* → MD* → TAPE

Se carregar em MODE, o funcionamento muda da seguinte forma;

- Cassete : direcção de transporte - Sintonizador : FM1 → FM2 → MW → LW

- Dispositivo de CD*: CD1 → CD2 → ...

- Dispositivo de MD*: MD1 → MD2 → ...

* O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

Sugestão

Se o interruptor POWER SELECT estiver regulado para a posição B, pode ligar o aparelho carregando em SOURCE no comando rotativo.

Rodar o controlo (controlo SEEK/AMS)

Line drawing of a hand holding a device with a circular button and handle (no text or symbols)

Rode o controlo e solte-o para:

- Localize o início das faixas da cassete. Rode o controlo sem o largar durante um momento e depois solte-o para efectuar a rebobinagem rápida da fita. Para iniciar a reprodução durante a rebobinagem rápida da fita, carregue em MODE.

- Localizar uma faixa específica num disco. Rode e segure o controlo até localizar o ponto específico numa faixa, e depois liberte-o para iniciar a reprodução.

- Sintonizar as estações automaticamente. Rode o controlo até sintonizar a estação pretendida.

Se rodar e carregar no controlo (controlo PRESET/DISC)

Line drawing of a hand holding a handheld device (no text or symbols)

Carregue e rode o controlo para:

- Receber as estações memorizadas nas teclas numéricas pré-programadas.

- Mudar de disco.

Outras operações
Rode o controlo VOL para regular o volume.

ATT para reduzir o som. OFF

Carregue em OFF para desligar o aparelho.

continua na próxima página

Carregue em SOUND para regular o volume e o menu de controlo do som.

Carregue em LIST para:

• Ver os nomes memorizados.
• Ver o tipo de programa.

Alteração da direcção de funcionamento

A direcção de funcionamento dos controlos vem predefinida de fábrica como se mostra na ilustração abaixo.

Para aumentar Para diminuir

Se tiver que montar o comando rotativo no lado direito do volante, pode inverter a direcção de funcionamento dos controlos.

Illustration of hands using a handheld device to interact with a knob (no text or symbols visible)

Carregue em SOUND e empurre VOL durante dois segundos.

Sugestão

Também pode mudar a direcção de funcionamento dos controlos com o aparelho (Consulte “Alteração das programações do visor e do som” na página 21).

Regulação das características de som

Pode regular a curva do equalizador, a posição de audição, a frequência do corte, os graves, os agudos, o balanço e o fader.

Pode memorizar os níveis dos graves e dos agudos separadamente para cada fonte.

1 Seleccione o elemento que pretende regular carregando várias vezes em SOUND.

VOL (volume) → EQ (curva do equalizador)*1,2

→ POS (posição de audição)*1,2
→ SUB (volume do subwoofer)*1
→ CNW (Divisor de frequência)*1,2
→ BAS (graves) → TRE (agudos)
→ BAL (esquerda-direita) → FAD (atrás-frente)

*1 Somente XR-C8220R

*2 O elemento não aparece se não estiver ligado o equipamento opcional correspondente.

2 Regule o elemento seleccionado, rodando o botão rotativo.

Efectue a regulação nos três segundos seguintes à seleção do elemento (decorridos os três segundos, o botão rotativo funciona como o controlo do volume).

Redução do som

Carregue em ATT no comando rotativo fornecido ou no comando sem fios opcional.

A indicação "ATT on" acende-se durante um segundo.

Para restabelecer o nível de volume anterior, volte a carregar em ATT.

Sugestão

O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone-ATT).

Alteração das programações do visor e do som

Pode programar os elementos seguintes:

• Clock (Relógio) (página 7)
• CT (Hora do Relógio) (página 18)
- D.Info (informação dupla) ^*1 – para visualizar simultaneamente o relógio e o modo de reprodução (on) ou para ver cada uma das informações alternadamente (off).
- Amber/Green – para alterar a cor do visor para verde ou âmbar.
- Dimmer (Esbatimento) – para alterar o brilho do visor.

— Seleccione “Auto” para atenuar o brilho do visor quando acender as luzes interiores do automóvel.
— Seleccione “on” para atenuar o brilho do visor.
— Seleccione “off” para desactivar Dimmer (Esbatimento).

• Contrast – para regular o contraste, se as indicações no visor não forem reconhecidas devido à posição do aparelho.
• Função guia de voz ^*1,3 para informações orais.

— Seleccione “Voice 1” para reduzir ao mínimo o volume de som do guia de voz.
— Seleccione “Voice 2” para escolher um volume mais alto do que o de “Voice 1.”
— Seleccione "Voice 3" para aumentar para o máximo o volume de som do guia de voz.
— Seleccione "Voice off" para desactivar o guia de voz.

• Beep – para activar ou desactivar os sons do sinal sonoro.
• RM (Comando rotativo) – para alterar a direcção de funcionamento dos controlos no comando rotativo.

— Seleccione “norm” para utilizar o comando rotativo na posição pré-definida de fábrica.

— Seleccione “rev” quando instalar o comando rotativo no lado direito do volante.

• L.out (Saída de linha)*2,3 (página 22)
- Loud (intensidade) ^1 – para ouvir os graves e os agudos, mesmo com o som baixo. Os graves e os agudos ficam reforçados.
- LPF (Filtro de passagem para as frequências baixas) ^1,3
- M.dspl (Motion Display) – para colocar o visor dinâmico nas posições 1, 2 ou off.
- English/Spanish ^*1,3 – para mudar a transmissão oral dos comentários do guia de voz para inglês ou espanhol.
• A. Scrl (Auto Scroll)*1 (página 23)

1 Carregue em SHIFT.

2 Carregue várias vezes em ③ (SET UP) até que o elemento pretendido apareça no visor.

Sempre que carreger em ③ (SET UP), os elementos no visor mudam da seguinte maneira:

Clock → CT → D.Info*1 → Amber/Green → Dimmer → Contrast → Voice*1,3 → Beep → RM → L.out*2,3 → Loud*1 → LPF*1,3 → M.dspl → English/Spanish*1,3 → A.Scr*1

*1 Se o rádio estiver desligado ou se não estiver a reproduzir nenhuma cassete, CD ou MD, estes dados não aparecem.
*2 Se não estiver ligado um preamplificador equalizador opcional, este item não aparece.
*3 Somente XR-C8220R

3 Carregue em ⑤ (→) para seleccionar a programação pretendida (Exemplo: on ou off).

Se, na programação “Contrast”, carregar em ⑤ (→) aumenta o contraste e, se carregar em ② (←) diminui o contraste.

4 Carregue em SHIFT.

Quando terminar a programação, o visor volta ao modo de reprodução normal.

Regular a frequência dos subwoofers (somente XR-C8220R)

Para adaptação às características dos subwoofers ligados, pode cortar os sinais indesejados das frequências altas e médias que entram nos subwoofers. Se programar a frequência de corte, os subwoofers só produzem sinais de baixa frequência o que lhe permite obter um som mais nítido.

1 Carregue em SOURCE para selecionar uma fonte (rádio, cassete, CD ou MD).
2 Carregue primeiro em SHIFT e depois várias vezes em ③ (SET UP) até que a indicação "LPF off" apareça no visor.

continua na próxima página →

3 Carregue várias vezes em ⑤ (→) ou ② (←) para seleccionar a regulação pretendida.

Set ← SET UP LPF off

Sempre que carregar em ⑤ (→) ou ② (←), a frequência de corte indicada no visor muda da forma seguinte:

LPF off LPF 80 Hz LPF 120 Hz

4 Carregue em SHIFT.

Quando terminar a regulação da frequência, o visor volta ao modo de reprodução normal.

Regular o som e a frequência do pré-amplificador equalizador

(somente XR-C8220R)

Este aparelho também pode controlar um préamplificador equalizador opcional, que permite acrescentar alguns efeitos ao campo de som da fonte actualmente seleccionada.

Para mais informações, consulte o manual de instruções fornecido com o pré-amplificador equalizador.

Nota

Se ligar o pré-amplificador digital opcional XDP-210EQ, a função de guia de voz não é activada.

Mudar o nível de saída da linha (somente XR-C8220R)

Pode mudar o nível de saída de linha se ouvir distorção ou outro tipo de ruído.

Quando o pré-amplificador equalizador opcional estiver ligado, pode programar esta função.

1 Carregue em SHIFT e, em seguida, carregue em ③ (SET UP) até que a indicação "L.out" apareça.

2 Carregue em ⑤ (→) para seleccionar a regulação pretendida "L.out Hi" ou "L.out Lo".

3 Carregue em SHIFT.

Equipamento opcional Dispositivo de CD/MD

Este aparelho pode comandar um máximo de 10 unidades de CD/MD externas com esta configuração:

Unidades de CD – cinco no máximo Unidades de MD – cinco no máximo Pode utilizar qualquer combinação até um máximo de dez unidades.

Se ligar uma unidade de CD opcional com a função CD TEXT, quando reproduzir um disco CD TEXT a informação CD TEXT aparece no visor.

Reprodução de um CD ou MD

1 Carregue várias vezes em SOURCE para seleccionar o CD ou o MD.
2 Carregue em MODE até que o dispositivo pretendido apareça no visor. O aparelho inicia a reprodução do CD/MD.

Se ligar um dispositivo de CD/MD ao aparelho, este reproduz todas as faixas desde o início.

Alterar os elementos no visor

Sempre que carregar em DSPL durante a reprodução de CD, CD TEXT ou MD, o item altera-se da seguinte forma:

*1 Se não tiver identificado o CD ou não tiver prégravado o nome do disco no MD, a indicação "NO D.Name" aparece no visor.
*2 Se reproduzir um disco CD TEXT, o nome do artista aparece no visor a seguir ao nome do disco. (Apenas para os discos CD TEXT com o nome do artista.)

*3 Se não tiver pré-gravado o nome da faixa de um disco CD TEXT ou de um MD, a indicação "NO T.Name" aparece no visor.
*4 Enquanto a função AF/TA está activada.

Depois de seleccionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 21.)

Para atribuir um nome personalizado a CDs e discos CD TEXT com a função de lista de títulos do disco, consulte “Identificação de CD” (página 27).

No entanto, se utilizar etiquetas personalizadas, estas têm sempre prioridade sobre a informação CD TEXT original, se esta for mostrada.

Percorrer automaticamente um nome de disco — Auto Scroll

Se o nome do disco, do artista ou da faixa de um disco CD TEXT ou de um MD exceder 10 caracteres e a função de Desfile automático estiver activada, aparecem automaticamente as informações abaixo.

• O nome do disco aparece quando o disco mudar (se o nome do disco estiver seleccionado).
• O nome da faixa aparece quando a faixa mudar (se o nome da faixa estiver seleccionado).

Se carregar em DSPL para alterar o elemento do visor, o nome do disco ou da faixa do MD ou do disco CD TEXT desfila automaticamente quer a função Auto Scroll esteja activada ou não.

1 Durante a reprodução, carregue em SHIFT.
2 Carregue várias vezes em ③ (SET UP) até que a indicação "A.Scrl" apareça no visor.
3 Carregue em ⑤ (→) para seleccionar "A.Scrl on".
4 Carregue em SHIFT.

Para cancelar a função Auto Scroll, seleccione "A.Scrl off" no passo 3.

continua na próxima página →

Nota

Em alguns discos com muitos caracteres, podem acontecer os seguintes casos:

— Alguns dos caracteres não aparecem.

— A função Auto Scroll não funciona.

Sugestão

Para desfilar manualmente o nome de um disco MD ou CD TEXT demasiado comprido, depois de activar a função Auto Scroll, carregue primeiro em SHIFT, e depois em ② (←) (desfile manual).

Localização de uma faixa específica — Sensor de Música Automático (AMS)

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo e solte-o em cada faixa que pretenda saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Localização de um ponto específico numa faixa — Pesquisa Manual

Durante a reprodução, empurre o controlo SEEK/AMS para cima ou para baixo sem largar. Solte o controlo quando localizar o ponto pretendido.

Pesquisar no sentido progressivo

Pesquisar no sentido regressivo

Localização de um disco através do respectivo número

— Seleção directa dos discos

Carregue na tecla numérica que corresponde ao número do disco pretendido.

O aparelho inicia a reprodução do disco pretendido no dispositivo actual.

Reprodução repetitiva das faixas — Reprodução repetitiva

Pode seleccionar:

• Repeat 1 – para repetir uma faixa.
• Repeat 2 – para repetir um disco.

1 Durante a reprodução, carregue em SHIFT.

2 Carregue em ⑦ (REP) repetidamente até aparecer a programação pretendida.

O aparelho inicia a reprodução repetitiva.

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, seleccione “Repeat off” no ponto 2.

Reprodução das faixas por ordem aleatória

— Reprodução aleatória

Pode seleccionar:

• Shuf 1 – para reproduzir as faixas do disco actual por ordem aleatória.
• Shuf 2 – para reproduzir todas as faixas por ordem aleatória.
• Shuf ALL – para reproduzir todas as faixas em todos os aparelhos por ordem aleatória.

1 Durante a reprodução, carregue em SHIFT.

2 Carregue em ⑧ (SHUF) repetidamente até aparecer a programação pretendida.

O aparelho inicia a reprodução aleatória.

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal. seleccione “Shuf off” no ponto 2.

Criação de um programa

(somente XR-C8220R)

— Memória do programa (dispositivo de CD/MD equipado com a função de memória do programa)

Pode reproduzir faixas pela ordem pretendida criando o seu próprio programa. Pode seleccionar um máximo de 24 faixas por programa. Pode memorizar os programas.

1 Durante a reprodução, carregue em SHIFT e depois em ④ (PLAY MODE) durante dois segundos.

Modo de edição de programas

CD1 DISC 2 3 TRACK P.07 ← SET UP RLAY MODE → ENTER

Se o disco estiver identificado, o modo de edição do banco aparece no visor. Carregue em ④ (PLAY MODE) para visualizar “P”.

2 Seleccione a faixa pretendida.

① Carregue em SOURCE repetidamente para selecionar o CD ou MD.
② Carregue em MODE repetidamente para seleccionar o dispositivo.
3 Carregue em SHIFT e na tecla numérica correspondente para seleccionar o disco.
4 Carregue em SHIFT.
⑤ Empurre o controlo SEEK/AMS para cima ou para baixo para selecionar a faixa.

3 Carregue em ⑥ (ENTER).

PGM +Enter+ ← SET UP RLAY MODE → ENTER CD1 3 2 P.02 ← SET UP RLAY MODE → ENTER

4 Para continuar a memorizar as faixas, repita os pontos 2 e 3.
5 Quando terminar, carregue em ④ (PLAY MODE) durante dois segundos.
6 Carregue em SHIFT.

Notas

• A indicação “**Wait**” aparece no visor enquanto o aparelho estiver a ler dados ou se não colocar um disco no aparelho.
• A indicação “*Mem Full*” aparece no visor se tentar introduzir mais de 24 faixas num programa.

Reprodução do programa memorizado

O facto de alterar a ordem de colocação dos discos no dispositivo não afecta a reprodução do programa memorizado.

1 Carregue em SHIFT e depois carregue várias vezes em ④ (PLAY MODE) até que a indicação "PGM off" apareça no visor.

CD1 PGM off RLAY MODE →

2 Carregue várias vezes em ⑤ (→) até aparecer a indicação "PGM on" no visor.

CO1 PGM PGM on RLAY MODE →

O leitor inicia a reprodução programada.

3 Carregue em SHIFT.

Para voltar ao modo de reprodução normal, seleccione “PGM off” no ponto 2.

continua na próxima página →

Notas

• Se carregar na tecla numérica durante a reprodução do programa memorizado, interrompe a reprodução do programa e volta à reprodução dos discos seleccionados.
• A indicação "NO Data" aparece no visor se não for memorizada nenhuma faixa no programa.
• Se uma faixa memorizada no programa não estiver no carregador de discos, a faixa é ignorada.
• Se o carregador de discos não tiver nenhuma das faixas memorizadas no programa ou, se as informações do programa ainda não tiverem sido carregadas, a indicação "Not ready" aparece no visor.

Apagar o programa por completo

1 Carregue em SHIFT e depois em 4 (PLAY MODE) durante dois segundos.

CD1 DISC 4 7 TRACK P.09 ← RLAY MODE → ENTER

Se o disco estiver identificado, o modo de edição do banco aparece no visor. Carregue em ④ (PLAY MODE) para visualizar “P”.

2 Carregue várias vezes em ② (←) até que a indicação "DEL" apareça no visor.

DEL -PGM ALL- RELAM MODE | → | ENTER|

3 Carregue em ⑥ (ENTER) durante dois segundos.

PGM NO Data ← RLAY MODE → ENTER

O aparelho apaga todas as faixas programadas por completo.

4 Quando terminar de apagar programas, carregue em ④ (PLAY MODE) durante dois segundos.

5 Carregue em SHIFT.

Adicionar faixas ao programa

1 Carregue em SHIFT e depois em 4 (PLAY MODE) durante dois segundos.

CD1 DISC 4 7 P.693 ← RLAY MODE → ENTER

Se o disco estiver identificado, o modo de edição do banco aparece no visor. Carregue em ④ (PLAY MODE) para visualizar "P".

2 Carregue em ② (←) ou ⑤ (→) para seleccionar o número da posição em que pretende introduzir uma faixa.

Número da posição da faixa

CD1 HAT/MOD 2 P.05 ENTER

3 Empurre o controlo SEEK/AMS para cima ou para baixo para seleccionar a faixa que pretende introduzir.

4 Carregue em ⑥ (ENTER) para introduzir a faixa.

A faixa actual vai preencher esse número de ranhura e as faixas seguintes descem uma ranhura.

Para continuar a introduzir faixas no programa, repita os passos 2, a 4.

5 Quando terminar de introduzir faixas, carregue em ④ (PLAY MODE) durante dois segundos.

6 Carregue em SHIFT.

Apagar faixas no programa

1 Carregue em SHIFT e depois em ④ (PLAY MODE) durante dois segundos.

CD1 BNC TRACK 3 2 P.07 ← RLAV MODEI 1-11 ENTER 1

Se o disco estiver identificado, o modo de edição do banco aparece no visor. Carregue em ④ (PLAY MODE) para visualizar "P".

2 Carregue em ② (←) ou ⑤ (→) para seleccionar a faixa que pretende apagar.

Número da posição da faixa CD1 3 3 P105

A faixa actualmente registada na ranhura 6.

3 Carregue em ⑥ (ENTER) durante dois segundos.

Quando apagar uma faixa de uma posição, as faixas seguintes avançam para preencher o intervalo.

DEL DISC TRACK P.06 ← RLAY MODE → ENTER ↓ DEL DISC 4 TRACK P.06 ← SET UP RLAY MODE → ENTER

4 Se quiser continuar a apagar faixas, repita os pontos 2 e 3.
5 Quando terminar de apagar faixas, carregue em ④ (PLAY MODE) durante dois segundos.
6 Carregue em SHIFT.

Identificação de CD

— Lista de títulos

(Para um dispositivo de CD com função de ficheiro personalizado)

Pode identificar os discos com um nome personalizado. Pode introduzir até 8 caracteres para cada disco. Se identificar um CD, pode localizar um disco pelo nome e seleccionar as faixas específicas para reprodução (página 29).

1 Durante a reprodução de um CD, carregue em PTY/LIST durante dois segundos.

CD1 disc T ←

2 Introduza os caracteres.

1 Rode o botão no sentido dos ponteiros do relógio para seleccionar os caracteres pretendidos.

$$ \begin{array}{l} (A \rightarrow B \rightarrow C \rightarrow \dots Z \rightarrow 0 \rightarrow 1 \rightarrow 2 \rightarrow \ \dots 9 \rightarrow + \rightarrow - \rightarrow * \rightarrow / \rightarrow \backslash \rightarrow > \rightarrow < \ \rightarrow . \rightarrow _) \ \end{array} $$

CD1 DISC T ← →

Se rodar o botão no sentido inverso aos ponteiros do relógio, os caracteres aparecem pela ordem inversa.

Se quiser introduzir um espaço em branco entre os caracteres, seleccione “_” (traço inferior).

② Carregue em ⑤ (→), depois de localizar o carácter pretendido.

O cursor luminoso move-se para o espaço seguinte.

CD1 DISC T S ←

Se carregar em ② (←), o cursor luminoso move-se para a esquerda.

③ Repita os pontos ① e ② para introduzir o nome completo.

3 Para voltar ao modo de reprodução normal de CDs, carregue em PTY/LIST durante dois segundos.

Sugestão

Para apagar ou corrigir um nome, digite “_” (traço inferior) para cada carácter.

Visualização da lista de títulos

Carregue em DSPL durante a reprodução de um CD ou de um disco CD TEXT.

CD1 DISC T SCHUBERT

Sempre que carregar em DSPL durante a reprodução de um CD ou de um disco CD TEXT, o elemento muda da seguinte forma:

* Se ligar um dispositivo de CD opcional com a função CD TEXT, as informações CD TEXT aparecem no visor durante a reprodução de um disco CD TEXT.

Depois de seleccionar o item desejado, o visor muda automaticamente para o modo de visualização dinâmica passados alguns segundos.

No modo de visualização dinâmica, todos os elementos apresentados acima passam no visor um por um e por ordem.

Sugestão

Pode desactivar o modo de Visualização dinâmica. (Consulte "Alteração das programações do visor e do som" na página 21.)

Apagar a lista de títulos

1 Carregue em SOURCE repetidamente para selecionar o CD.
2 Carregue em MODE repetidamente para selecionar o dispositivo de CDs.
3 Carregue em PTY/LIST durante dois segundos.
4 Carregue em DSPL durante dois segundos.
5 Rode o botão para seleccionar o nome que pretende apagar.
6 Carregue em ⑥ (ENTER) durante dois segundos.

O nome é apagado.

Repita os passos 5 e 6, se quiser apagar outros nomes.

7 Carregue em PTY/LIST durante dois segundos.

O aparelho volta ao modo de reprodução normal de CDs.

Nota

Quando apagar a etiqueta personalizada, aparecerá, no visor, a informação CD TEXT original.

Localização de um disco pelo nome

— Listagem (Para um dispositivo de CD com função de ficheiro personalizado ou um dispositivo de MD)

Só pode utilizar esta função, se atribuir um nome personalizado aos discos. Para mais informações sobre os nomes dos discos, consulte “Identificação de CD” (página 27).

1 Durante a reprodução, carregue em (PTY/LIST).

O nome que atribuiu ao disco que está a ser reproduzido aparece no visor.

LST DISC T SCHUBERT

Quando atribuir uma etiqueta com uma lista de títulos a um disco CD TEXT, esta tem prioridade sobre a informação de CD TEXT original.

2 Carregue várias vezes em PTY/LIST até que o disco pretendido seja localizado.

3 Carregue em ⑥ (ENTER) para reproduzir o disco.

Notas

• Depois de o título de um disco aparecer durante cinco segundos, o visor volta ao modo de reprodução normal. Para desactivar o visor, carregue em DSPL.
• Os nomes das faixas não aparecem no visor durante a reprodução de MD ou CD TEXT.
• Se não houver nenhum disco no carregador, a indicação "NO Disc" aparece no visor.
• Se não atribuir um ficheiro personalizado ao disco, a indicação “*******” aparece no visor.
• Se o aparelho não ler as informações referentes ao disco, a indicação “?” aparece no visor. Para carregar o disco, carregue primeiro na tecla numérica e depois seleccione o disco pretendido.
• Existem também Igumas letras que não podem ser visualizadas no visor (durante a reprodução de MD ou de disco CD TEXT).

Seleção das faixas específicas para reprodução

— Banco (Para um dispositivo de CD com função de ficheiro personalizado)

Se identificar o disco, pode programar o aparelho para ignorar ou reproduzir as faixas que quiser.

1 Durante a reprodução de um CD, carregue em SHIFT e depois em ④ (PLAY MODE) durante dois segundos.

Modo de edição do banco

CD1 DISC 5 RLAY MODE TRACK 1-PLAY ENTER

Note

Se não identificar o disco, o modo de edição do banco não aparece e o modo de edição de programas aparece no visor. Para voltar ao modo de reprodução normal, carregue em ④ (PLAY MODE) durante dois segundos.

2 Empurre o controlo SEEK/AMS para cima ou para baixo para seleccionar o número da faixa que pretende saltar e depois carregue em ⑥ (ENTER).

CD1 DISC 5 RLAY MODE TRACK 3-Skip ENTER

A indicação no visor muda de “Play” para “Skip”. Se quiser voltar à indicação “Play”, carregue novamente em ⑥ (ENTER).

3 Se quiser programar o "Play" ou "Skip" em todas as faixas, repita o ponto 2.

4 Carregue em ④ (PLAY MODE) durante dois segundos.

O aparelho volta ao modo de reprodução normal de CDs.

5 Carregue em SHIFT.

Notas

• Pode programar o "Play" e "Skip" para 24 faixas.
• Não pode programar "Skip" para todas as faixas de um CD.

Reproduzir apenas as faixas específicas

Pode seleccionar:

• Bank on – para reproduzir as faixas com a programação “Play”.
• Bank inv (Inverso) – para reproduzir as faixas com a programação “Skip”.

1 Durante a reprodução, carregue em SHIFT edepoisváriasvezesem (PLAYMODE) atéqueindicação "Bank" apareça no visor.

2 Carregueem ⑤( →)paraseleccionaro modo pretendido.

A reprodução inicia-se a partir da faixa imediatamente a seguir à faixa que está a ser reproduzida.

3 Carregueem SHIFT.

Para voltar ao modo de reprodução normal, seleccione “Bank off” no ponto 2 acima.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobe consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns minutos antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiro as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fader para a posição central.
• Se o seu carro estiver equipado com uma antena eléctrica, não se esqueça de que esta é accionada quando seleccionar a função de sintonização.

Se tiver dúvidas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

Se existirem suportes para copos próximo do equipamento de áudio, tome cuidado para não entornar sumos ou outras bebidas em cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som. Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Diagram showing a car interior with a coffee cup, cleaning board, and a hand holding a bag, all without a 'No' symbol.

Notas sobre as cassetes

Cuidadosatercomascassetes

• Não toque na superfície da cassete, pois a sujidade ou o pó podem sujar as cabeças.
• Mantenha as cassetes longe de equipamento com ímanes integrados como, por exemplo, altifalantes e amplificadores, pois podem provocar a desgravação ou distorções na cassete.
• Não exponha as cassetes à luz solar directa, a temperaturas extremamente baixas ou à humidade.
• As cassetes com fitas um pouco soltas podem ficar presas dentro da máquina. Antes de introduzir uma cassete, utilize um lápis ou um objecto semelhante para rodar a bobina e eliminar as folgas.

Folga

- As cassetes deformadas ou as etiquetas descoladas podem dificultar a introdução ou a remoção das cassetes. Retire ou substitua as etiquetas descoladas.

Illustration of a cassette tape with a stop sign symbol (no text or labels present)

- O som pode ficar distorcido durante a reprodução da cassete. As cabeças do leitor de cassetes devem ser limpas depois de cada 50 horas de utilização.

Cassetescomumaduraçãosuperiora90 minutos

A utilização de cassetes com uma duração superior a 90 minutos não é recomendada para uma reprodução longa e contínua. As fitas utilizadas nestas cassetes são muito finas e têm tendência a esticar. Uma reprodução e paragens frequentes das cassetes pode provocar o encravamento da fita no mecanismo da cassete.

120

90

Manutenção

Substituição do fusível

Quando substituir o fusível, certifique-se de que está a utilizar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua o fusível. Se o fusível voltar a rebentar depois de o ter substituído, isso pode ser provocado por um mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

Fusível (10 A)

Aviso

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho pois pode danificá-lo.

Limpeza dos conectores

O aparelho pode não funcionar correctamente, se os conectores entre o aparelho e o painel frontal não estiverem limpos. Para que isto não aconteça, abra o painel frontal carregando em OPEN, em seguida retire-o e limpe os conectores com um cotonete humedecido em álcool. Não faça muita força. Caso contrário, pode danificar os conectores.

Line drawing of a hand inserting a small component into a device (no text or symbols)

Unidade principal

Line drawing of a hand holding a small electronic device (no text or symbols)

Parte posterior do painel frontal

Notas

• Por questões de segurança, desligue o motor antes de limpar os conectores e retire a chave da ignição.
• Nunca toque no painel de conectores com os dedos ou com um objecto em metal.

Desmontagem do aparelho

1 Utilizando uma chave de parafusos fina, faça pressão sobre a patilha existente no interior da tampa frontal e retire a tampa.

Simple line drawing of a tool applying material to a rectangular object (no text or symbols)

2 Repita o ponto 1 no lado esquerdo. A tampa frontal solta-se.

Diagram showing two rectangular panels with an arrow indicating transformation or alignment (no text or symbols)

3 Utilize uma chave de parafusos para puxar a patilha esquerda para fora do aparelhoe, emseguida, puxeolado esquerdo do aparelho para fora até que a patilha saia do suporte.

Diagram showing a mechanical assembly with an arrow indicating direction, no text or symbols present

4 Repitaoponto3noladodireito.

Diagram of a tool interacting with a rectangular object, showing an arrow indicating rotation (no text or symbols present)

5 Façadeslizaroaparelhoparaforado suporte.

Pure technical line drawing of a rectangular component with internal channels and a downward arrow, no text or symbols present.

Especificações

Secção do leitor de cassetes

Pistas	4-pistas 2-canais estéreo
Oscilação e flutuação	0,08 % (WRMS)
Resposta em frequência	30 – 20.000 Hz
Relação sinal-ruído

Tipo de cassete	Dolby B NR	Dolby NR desactivado
TYPE II, IV	67 dB	61 dB
TYPE I	64 dB	58 dB

Secção do sintonizador
FM

Intervalo de sintonização	87,5 – 108,0 MHz
Terminal de antenna	Conector da antena externa
Frequência intermédia	10,7 MHz
Sensibilidade utilizável	8 dBf
Selectividade	75 dB a 400 kHz
Relação sinal/ruído	65 dB (estéreo),68 dB (mono)
Distorção harmónica a 1 kHz
	0,7 % (estéreo),0,4 % (mono)
Separação	35 dB a 1 kHz
Resposta em frequência	30 – 15.000 Hz

M W

Intervalo de sintonização	531 – 1.602 kHz
Terminal de antena	Conector da antena externa
Frequência intermédia	10,71 MHz/450 kHz
Sensibilidade	30 μV

LW

Intervalo de sintonização	153 – 281 kHz
Terminal de antena	Conector da antena externa
Frequência intermédia	10,71 MHz/450 kHz
Sensibilidade	50 μV

Secção do amplificador de potência

Saídas	Saídas dos altifalantes(conectores vedantes)
Impedância dos altifalantes
	4 – 8 ohms

Potência máxima de saída

XR-C8220R:

45 W × 4 (a 4 ohms)

XR-C7220R:

40 W × 4 (a 4 ohms)

Geral

Saídas	Saídas de linha (2)Saída do subwoofer(somente XR-C8220R) (1)Fio de controlo do relé da antena eléctricaFio de controlo do amplificador de potênciaCabo de controloTelephone ATT(atenuação)Fio de controlo da iluminação
Controlos de som	Graves ± 8 dB at 100 HzAgudos ± 8 dB at 10 kHz
Requisitos de alimentação
	Bateria do automóvel com 12 V CC (negativo à massa)
Dimensões	aprox. 178 × 50 × 180 mm (l/a/p)
Dimensões de montagem	aprox. 182 × 53 × 160 mm (l/a/p)
Peso	aprox. 1,5 kg
Acessórios fornecidos	Comando rotativo (1)Peças para instalação e ligações (1 conjunto)Caixa do painel frontal (1)
Acessórios opcionais	Comando sem fiosRM-X47Cabo BUS (fornecido com um cabo de pinos RCA)RC-61 (1 m), RC-62 (2 m)
Equipamento opcional	Carregador de CD(10 discos)CDX-828, CDX-727Carregador de MD(6 discos)MDX-65Outros permutadores de CD/MD com o sistemaBUS da SonySelector de fonteXA-C30XR-C8220R:Préamplificador digital equalizadorXDP-210EQ

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Guia de resolução de problemas

A lista de verificação seguinte ajuda a resolver os problemas que possam ocorrer no aparelho. Antes de consultar a lista apresentada abaixo, verifique os procedimentos de funcionamento e de ligação.

Geral

Problema	Causa/Solução
Sem som.	Cancele a função ATT.Nos sistemas de 2 altifalantes, regule o controlo fader para a posição central.Rode o botão no sentido dos ponteiros do relógio para regular o volume
O conteúdo da memória foi apagado.	O cabo de alimentação ou a bateria estão desligados.Carregou na tecla de reinicialização.→ Volte a memorizar o conteúdo.
Não aparecem indicações no visor.	Retire o painel frontal e limpe os conectores. Para mais informações, consulte “Limpeza dos conectores” (página 32).

Reprodução da fita

Problema	Causa/Solução
O som está distorcido.	Contaminação da cabeça da fita.→ Limpe as cabeças com uma cassete de limpeza, de tipo seco, à venda no mercado.
A função AMS não funciona correctamente.	Existe um ruído no espaço entre as faixas.Eo espaço em branco é muito pequeno (menos de quatro segundos).Soltou o controlo SEEK/AMS imediatamente antes das faixas seguintes.Carregou no controlo SEEK/AMS para baixo imediatamente depois da faixa começar.Uma pausa longa, uma passagem de baixas frequências ou um nível de som muito baixo são tratados como um espaço em branco.

Recepção de rádio

Problema	Causa/Solução
Não consegue efectuar a sintonização pré-programada.	Memorize a frequência correcta.O sinal da transmissão é muito fraco.
Não consegue efectuar a sintonização automática.	O sinal da transmissão é muito fraco.→ Utilize a sintonização manual.
Aindicação“ST”estápiscar.	Sintonize a frequência de forma correcta.O sinal da transmissão é muito fraco.→ Regule para o modo Mono (página 11).

Funções RDS

Problema	Causa/Solução
AfunçãoSEEKéactivada poucos segundos depois de começaraouvirorádio.	Não se trata de uma estação TP ou o sinal é muito fraco.→ Carregue em AF/TA várias vezes até a indicação “AF TA off” aparecer no visor.
Não consegue sintonizar estações com informações sobre o trânsito.	Active “TA”.A estação não transmite informações sobre o trânsito embora seja TP.→ Sintonize outra estação.
PTYmostra“NONE”.	A estação não especifica o tipo de programa.

Mensagens de erro no visor (com o dispositivo de CD/MD opcional ligado(s))

As indicações mencionadas abaixo piscam durante cinco segundos e depois ouve-se sinal sonoro.

Visor	Causa	Solução
NO Mag	Não introduziu o carregador de discos no dispositivo de CD/MD.	Introduza o carregador discos no dispositivo CD/MD.
NO Disc	Não introduziu discos no dispositivo de CD/MD.	Introduza os discos no dispositivo de CD/MD.
NG Discs	Há um problema que impede a reprodução de um CD/MD.	Introduza outro CD/MD.
Error*1	O CD está sujo ou foi introduzido ao contrário.*2	Limpe ou introduza o CD correctamente.
	Não consegue reproduzir um MD devido a um problema.*2	Introduza outro MD.
Blank*1	Não há faixas gravadas no MD.*2	Reproduza um MD com faixas gravadas.
PushReset	Não consegue utilizar o dispositivo de CD/MD devido a um problema.	Carregue na tecla de reinicialização do aparelho.
Not Ready	O compartimento do dispositivo de MD está aberto ou os MD não estão correctamente introduzidos.	Fecha o compartimento ou introduza os MD correctamente.
HighTemp	A temperatura ambiente é superior a 50°C.	Espere até que temperatura desça abaixo dos 50°C.

*1 Se ocorrer um erro durante a reprodução de um CD ou MD, o número de disco do CD ou do MD não aparece no visor.

*2 O número do disco que está a provocar o erro aparece no visor.

Se as soluções acima mencionadas não o ajudarem a resolver o problema, contacte o agente Sony mais próximo.

Sony online

http://www.world.sony.com/
