FSCP200 - Compresseur BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Compresseur
Pression maximale	8 bars
Débit d'air	200 L/min
Capacité du réservoir	24 litres
Poids	20 kg
Dimensions	80 x 30 x 70 cm
Alimentation	230 V
Utilisation recommandée	Pour les travaux de bricolage, gonflage et outils pneumatiques
Maintenance	Vérifier régulièrement le niveau d'huile et le filtre à air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - FSCP200 BLACK & DECKER

Comment démarrer le compresseur BLACK & DECKER FSCP200?

Pour démarrer le compresseur, branchez-le sur une prise électrique, vérifiez que le réservoir est vide, puis actionnez l'interrupteur d'alimentation.

Quel est le niveau sonore du compresseur FSCP200?

Le compresseur BLACK & DECKER FSCP200 a un niveau sonore d'environ 80 dB, ce qui est relativement standard pour ce type d'appareil.

Quelle est la pression maximale que peut atteindre le FSCP200?

Le compresseur BLACK & DECKER FSCP200 peut atteindre une pression maximale de 8 bars.

Comment vérifier l'huile du compresseur?

Pour vérifier l'huile, retirez le bouchon de remplissage et utilisez un bâtonnet pour mesurer le niveau d'huile. Assurez-vous qu'il est suffisant avant d'utiliser l'appareil.

Le compresseur ne démarre pas, que faire?

Vérifiez si l'appareil est correctement branché, si le disjoncteur n'a pas sauté et si le réservoir est vide. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment nettoyer le filtre à air du compresseur?

Pour nettoyer le filtre à air, retirez-le délicatement, puis utilisez de l'air comprimé ou un pinceau pour enlever la poussière et les débris. Remettez-le en place une fois propre.

Le compresseur surchauffe, que faire?

Si le compresseur surchauffe, éteignez-le immédiatement et laissez-le refroidir pendant environ 30 minutes. Vérifiez également que les orifices de ventilation ne sont pas obstrués.

Quelle est la capacité du réservoir du FSCP200?

Le compresseur BLACK & DECKER FSCP200 a une capacité de réservoir de 6 litres.

Comment stocker le compresseur lorsqu'il n'est pas utilisé?

Pour stocker le compresseur, assurez-vous qu'il est complètement vide d'air, nettoyez-le et rangez-le dans un endroit sec et frais à l'abri de l'humidité.

MODE D'EMPLOI FSCP200 BLACK & DECKER

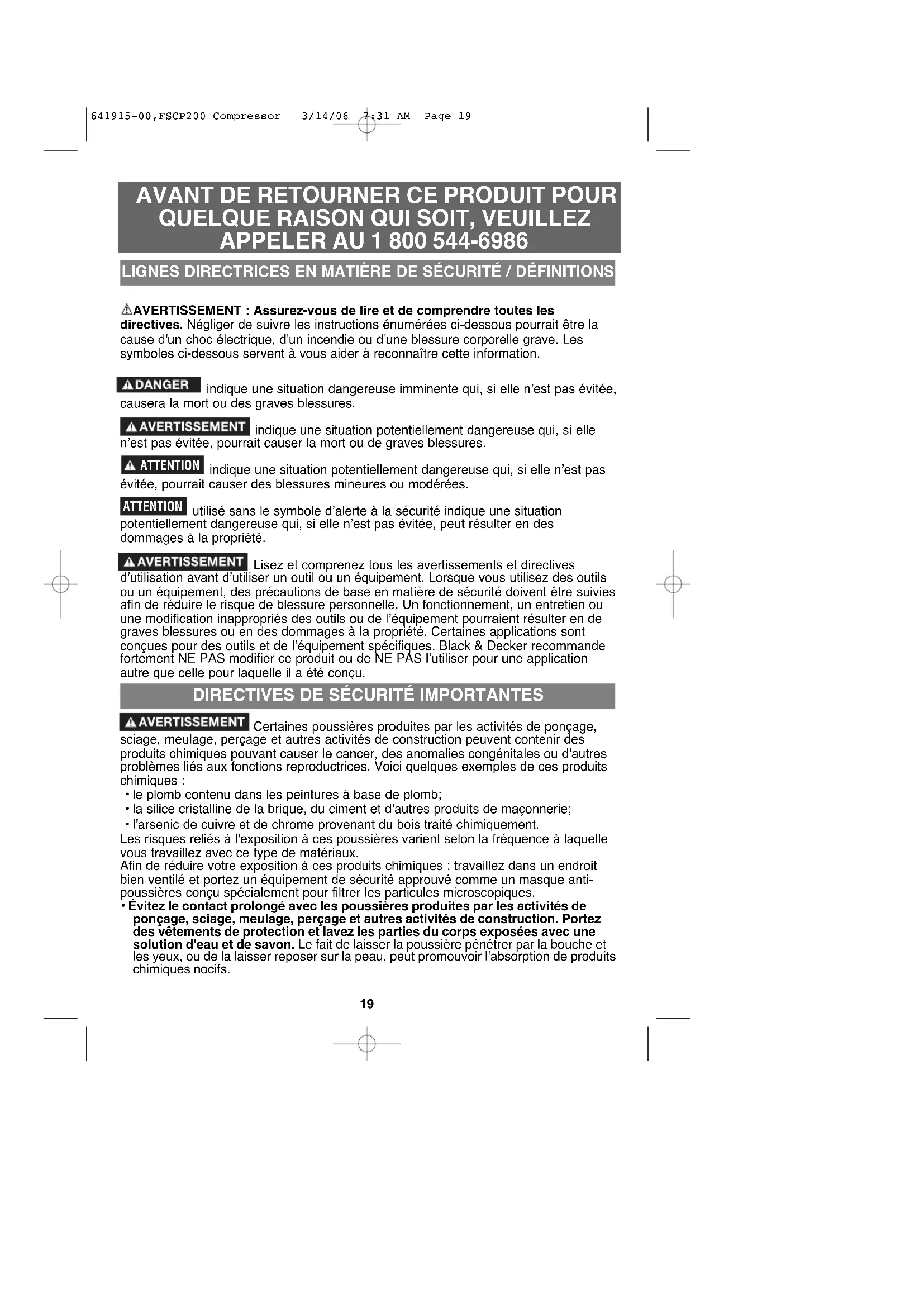

AVERTISSEMENT : Assurez-vous de lire et de comprendre toutes les

directives. Négliger de suivre les instructions énumérées ci-dessous pourrait être la cause d'un choc électrique, d'un incendie ou d'une blessure corporelle grave. Les symboles ci-dessous servent à vous aider à reconnaître cette information. indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort ou des graves blessures. indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer la mort ou de graves blessures. indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. utilisé sans le symbole d’alerte à la sécurité indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété. Lisez et comprenez tous les avertissements et directives d’utilisation avant d’utiliser un outil ou un équipement. Lorsque vous utilisez des outils ou un équipement, des précautions de base en matière de sécurité doivent être suivies afin de réduire le risque de blessure personnelle. Un fonctionnement, un entretien ou une modification inappropriés des outils ou de l’équipement pourraient résulter en de graves blessures ou en des dommages à la propriété. Certaines applications sont conçues pour des outils et de l’équipement spécifiques. Black & Decker recommande fortement NE PAS modifier ce produit ou de NE PAS l’utiliser pour une application autre que celle pour laquelle il a été conçu. Certaines poussières produites par les activités de ponçage, sciage, meulage, perçage et autres activités de construction peuvent contenir des produits chimiques pouvant causer le cancer, des anomalies congénitales ou d'autres problèmes liés aux fonctions reproductrices. Voici quelques exemples de ces produits chimiques :

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline de la brique, du ciment et d'autres produits de maçonnerie;

• l'arsenic de cuivre et de chrome provenant du bois traité chimiquement. Les risques reliés à l'exposition à ces poussières varient selon la fréquence à laquelle vous travaillez avec ce type de matériaux. Afin de réduire votre exposition à ces produits chimiques : travaillez dans un endroit bien ventilé et portez un équipement de sécurité approuvé comme un masque anti- poussières conçu spécialement pour filtrer les particules microscopiques.

• Évitez le contact prolongé avec les poussières produites par les activités de ponçage, sciage, meulage, perçage et autres activités de construction. Portez des vêtements de protection et lavez les parties du corps exposées avec une solution d'eau et de savon. Le fait de laisser la poussière pénétrer par la bouche et les yeux, ou de la laisser reposer sur la peau, peut promouvoir l'absorption de produits chimiques nocifs. LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ / DÉFINITIONS ATTENTION ATTENTION

DIRECTIVES DE SÉCURITÉ IMPORTANTES

641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 1920 L'utilisation de cet outil peut produire et/ou propulser des poussières qui pourraient causer des problèmes respiratoires graves et permanents, ou d'autres problèmes médicaux. Portez toujours un appareil respiratoire approuvé par la NIOSH/OSHA pour vous protéger de la poussière. Dirigez les particules à l'écart de votre visage et de votre corps. Portez un dispositif de protection anti-bruit pendant l’utilisation. Dans certaines conditions et selon la durée d’utilisation, le bruit causé par ce produit peut contribuer à une perte auditive.

Un fonctionnement, un entretien ou une modification inappropriés de ce produit pourraient résulter en de graves blessures ou en des dommages à la propriété. Lisez et comprenez tous les avertissements et toutes les directives d’utilisation avant de vous servir de cet équipement. Risque d’explosion ou d’incendie Ce qui peut se produire Comment l’éviter DANGER Il est normal que des contacts électriques dans le moteur et le manocontacteur fassent une étincelle. Si une étincelle électrique provenant du compresseur entre en contact avec des vapeurs inflammables, elle peut s’enflammer et causer un incendie ou une explosion. Le fait de limiter les ouvertures d’aération de compresseur causera une importante surchauffe et pourrait causer un incendie. Le fonctionnement sans surveillance de ce produit pourrait résulter en des blessures personnelles ou en des dommages à la propriété. Afin de réduire le risque d’incendie, ne laissez pas le compresseur fonctionner sans surveillance. Faites toujours fonctionner le compresseur dans une zone bien aérée sans matière combustible, essence ou vapeur de solvant. Si vous aspergez des matériaux inflammables, placez le compresseur à au moins 20 pieds de la zone en traitement. Il est possible que vous ayez besoin d’une longueur de tuyau additionnelle. Entreposez les matières inflammables dans un endroit sécuritaire, éloigné du compresseur. Ne placez jamais des objets contre le compresseur ou sur celui-ci. Faites fonctionner le compresseur dans un endroit aéré à au moins 30 cm (12 po) du mur ou de l’obstruction qui pourrait limiter le débit d’air frais dans les ouvertures d’aération. Faites fonctionner le compresseur dans un endroit propre, sec et bien aéré. Ne faites pas fonctionner l’appareil à l’intérieur dans un endroit difficile d’accès. Soyez toujours présent lorsque le produit est en marche. Débranchez toujours l’alimentation électrique en mettant le levier du manocontacteur à la position arrêt et vidangez le réservoir chaque jour ou après chaque utilisation. 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2021 DANGER

1. Si l’eau condensée n’est pas

correctement vidangée du réservoir, cela peut causer de la rouille et un amincissement du réservoir d’acier.

2. Modifications ou tentatives de

réparation du réservoir.

3. Des modifications non autorisées

de la soupape de décompression, de la soupape de sûreté ou de tous autres composants quicommandent la pression du réservoir.

4. Une vibration excessive peut

affaiblir le réservoir d’air et causer une rupture ou une explosion. FIXATIONS ET ACCESSOIRES : Un dépassement de la capacité de pression des outils pneumatiques, des pistolets pulvérisateurs, des accessoires à commande pneumatique, des pneus et d’autres dispositifs pneumatiques peut causer l’explosion de ces éléments ou ils risquent d'être projetés, causant de graves blessures. Le courant de l’air comprimé peut causer des dommages à des tissus mous sur la peau exposée et peut projeter la poussière, les copeaux, les particules en vrac et les petits objets à haute vitesse, ce qui résulte en des dommages et en des blessures personnelles. Vidangez le réservoir chaque jour ou après chaque utilisation. Si le réservoir vient à fuir, remplacez-le immédiatement par un réservoir neuf ou remplacez tout le compresseur. Ne percez jamais le réservoir, ne le soudez pas ou n’apportez aucune modification au réservoir ou à ses fixations. Le réservoir a été conçu pour supporter des pressions spécifiques d’utilisation. Ne faites jamais d’ajustements ou de substitutions de pièces pour modifier les pressions d’utilisation fixées en usine. Pour un contrôle essentiel de la pression d’air, vous devez installer un régulateur de pression et un manomètre à la sortie d’air (s’il n’y en a pas) de votre compresseur. Suivez la recommandation du fabricant de l’équipement et ne dépassez jamais la pression maximale nominale permise des fixations. Portez toujours des lunettes de protection approuvées ANSI Z87.1 avec des protecteurs latéraux en se servant du compresseur. Ne pointez jamais un gicleur ou un pulvérisateur vers une partie du corps ou vers d’autres personnes ou des animaux. Mettez toujours le compresseur hors tension et purgez la pression du tuyau à air et du réservoir avant d’effectuer l’entretien, de fixer des outils ou des accessoires. Ce qui peut-il se produire Comment l’éviter DANGER Ce qui peut se produire Comment l’éviter Risque d’éclatement Réservoir d’air : Les conditions suivantes pourraient résulter en un affaiblissement du réservoir, et causer une violente explosion du réservoir, entraîner des dommages à la propriété et de graves blessures. Risque provenant des objets projetés en l’air 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 21Ne faites jamais fonctionner le compresseur à l’extérieur lorsqu’il pleut ou dans des conditions humides. Ne faites jamais fonctionner le compresseur avec les couvercles de protection enlevés ou endommagés. Tout câblage électrique ou toute réparation nécessaires pour ce produit doivent être pris en charge par un personnel d’un centre de réparation autorisé conformément aux codes électriques nationaux et locaux. Assurez-vous que le circuit électrique auquel le compresseur est branché fournit une mise à la terre électrique adéquate, une tension appropriée et une bonne protection des fusibles. L’air qui s’obtient directement du compresseur ne devrait jamais être utilisé pour alimenter l’air destiné à la consommation humaine. Pour utiliser de l’air produit par le compresseur pour la respiration, des filtres convenables et un équipement de sécurité en ligne doivent être correctement installés. Les filtres en lignes et l’équipement de sécurité utilisés avec le compresseur doivent être capables de traiter l’air conformément à tous les codes locaux et fédéraux avant toute consommation humaine. Travaillez dans un endroit ayant une bonne aération. Lisez et suivez les directives de sécurité fournies sur l’étiquette ou les fiches signalétiques des matériaux que vous vaporisez. Utilisez un respirateur approuvé NIOSH/ MSHA conçu pour votre application spécifique.

Votre compresseur d’air est alimenté à l’électricité. Tout comme n’importe quel autre dispositif alimenté de façon électrique, s’il n’est pas utilisé correctement, il peut causer un choc électrique. Les tentatives de réparation par un personnel non qualifié peuvent résulter en de graves blessures, voire la mort par électrocution. Mise à la terre électrique : Le fait de ne pas faire une mise à la terre adéquate de ce produit pourrait résulter en des blessures graves voire la mort par électrocution. Consultez les directives relatives à la mise à la terre. L’air comprimé provenant directement de votre compresseur n’est pas bon à respirer. Le courant d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides provenant du réservoir. La respiration de ces contaminants peut causer de sérieuses blessures, voire la mort. Les matériaux vaporisés comme la peinture, les solvants de peinture, les décapants, les insecticides, les herbicides, peuvent contenir des vapeurs nocives et du poison. DANGER Ce qui peut se produire Comment l’éviter Risque de choc électrique DANGER Ce qui peut se produire Comment l’éviter Danger pour la respiration 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 22Le fait de toucher à du métal exposé comme la tête d’un compresseur ou les tubes de sortie, peut résulter en de sérieuses brûlures. Les pièces mobiles comme une poulie, un volant ou une courroie peuvent causer de graves blessures si elles entrent en contact avec vous ou vos vêtements. Le fait de tenter de faire fonctionner le compresseur avec des pièces endommagées ou manquantes ou le fait de tenter de réparer le compresseur avec les coiffes de protection enlevées risque de vous exposer à des pièces mobiles et peut résulter en de graves blessures. Un compresseur portatif peut tomber d’une table, d’un établi ou d’un toit et causer des dommages au compresseur, ce qui pourrait résulter en de graves blessures, voire la mort de l’opérateur.

DANGER Ce qui peut se produire Comment l’éviter

Ne touchez jamais à des pièces métalliques exposées sur le compresseur pendant ou immédiatement après son utilisation. Le compresseur reste chaud pendant plusieurs minutes après son utilisation. Ne touchez pas aux coiffes de protection ou ne tentez pas de les réparer avant qu’elles n’aient été refroidies. Ne faites jamais fonctionner le compresseur avec des protecteurs ou des couvercles endommagés ou enlevés. Toutes les réparations requises pour ce produit doivent être effectuées par le personnel d’un centre de réparation autorisé. Faites toujours fonctionner le compresseur alors qu’il est dans uns position sécuritaire et stable afin d’empêcher un mouvement accidentel de l’appareil. Ne faites jamais fonctionner le compresseur sur un toit ou sur toute autre position élevée. Utilisez un tuyau d’air additionnel pour atteindre les emplacements en hauteur. DANGER

Ce qui peut se produire Comment l’éviter DANGER Ce qui peut se produire Comment l’éviter

641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2324 DANGER Ce qui peut se produire Comment l’éviter

RISQUE D’UTILISATION

DANGEREUSE Une utilisation dangereuse de votre compresseur d’air pourrait causer de graves blessures, voire votre mort ou celle d’autres personnes. Passez en revue et comprenez toutes les directives et les avertissements contenus dans le présent manuel. Familiarisez-vous avec le fonctionnement et les commandes du compresseur d’air. Assurez-vous que personne ni aucun animal ou obstacle ne se trouvent dans la zone de travail. Gardez les enfants hors de portée du compresseur d’air en tout temps. Ne faites pas fonctionner le produit lorsque vous êtes fatigué ou êtes sous l’influence de l’alcool ou de drogues. Soyez vigilant en tout temps. Ne rendez jamais inopérantes les caractéristiques de sécurité de ce produit. Installez un extincteur dans la zone de travail. Ne faites pas fonctionner l’appareil lorsqu’il manque des pièces ou que des pièces sont brisées ou non autorisées. GLOSSAIRE Familiarisez-vous avec ces termes avant de faire fonctionner l’appareil. PCM (CFM) : Pied cube par minute. PCMS (SCFM) : Pied cube par minute (standard), une unité de mesure du soufflage PSI : Livres par pouce carré, une unité de mesure de pression. Code d’homologation : Les produits qui portent une ou plusieurs des marques suivantes, UL, CUL, ETL, CETL, CSA/US ont été évalués par des laboratoires de sécurité indépendants autorisés OSHA et ils respectent les normes de sécurité de l’organisme Underwriters Laboratory. ACNOR : Les produits électriques vendus au Canada doivent être homologués par la norme ACNOR appropriée. L’Association canadienne de normalisation (ACNOR) est un organisme faisant des essais de sécurité et de normalisation. Les produits homologués par l’ACNOR ont été évalués et testés. Ces produits répondent aux normes ACNOR en matière de sécurité et de rendement électrique ou dépassent ces normes. Pression d’enclenchement : Lorsque le moteur est éteint, la pression du réservoir d’air chute lorsque vous continuez à utiliser votre accessoire. Lorsque la pression du réservoir chute pour atteindre un niveau bas, le moteur se remet en marche automatiquement. La basse pression à laquelle le moteur se remet en marche automatiquement est appelée pression « d’enclenchement » Pression de déclenchement : Lorsqu’un compresseur d’air est mis sous tension et se met à fonctionner, la pression d’air dans le réservoir d’air commence à s’accumuler. Une haute pression s’accumule avant que le moteur se mette automatiquement hors tension en protégeant votre réservoir d’air d’une pression supérieure à sa capacité. La haute pression à laquelle le moteur se met hors tension est appelée pression « de déclenchement » Circuit de dérivation : Un circuit qui transporte de l’électricité du panneau électrique à la prise. 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2425 SPÉCIFICATIONS No de modèle FSCP200 Tension/Hertz/ Phase 120V/60/1 exigence minimale du circuit de dérivation 15 A *Temporisation selon type de fusible Capacité du réservoir d’air 7,6 litres Pression d’enclenchement approximative 90 psi Pression de déclenchement approximative 125 psi

• Un disjoncteur est préféré. N’utilisez qu’un fusible ou un disjoncteur qui a le même régime nominal que le circuit de dérivation sur lequel le compresseur d’air fonctionne. Si le compresseur est branché à un circuit protégé par des fusibles, utilisez seulement des circuits à temporisation. Les fusibles de temporisation devraient avoir l’inscription « D » au Canada et « T » aux É.-U. INSTALLATION

CONFIGURATION DE VOTRE APPAREIL

Emplacement du compresseur d’air Placez le compresseur d’air dans un endroit propre, sec et bien aéré. Le compresseur d’air devrait être situé à au moins 30 cm (12 po) du mur ou d’autres obstructions qui pourraient interférer avec le débit d’air. La pompe de compresseur d’air et le déflecteur ont été conçus pour assurer un refroidissement adéquat. Les ouvertures d’aération sur le compresseur sont nécessaires pour garder une température de fonctionnement appropriée. Ne placez pas de chiffons ou d’autres contenants sur les ouvertures ou à proximité de celles-ci.

DIRECTIVES DE MISE À LA TERRE

RISQUE DE CHOC ÉLECTRIQUE. Au cas où un court- circuit se produirait, la mise à la terre réduit le risque de choc électrique en fournissant un fil d’échappement pour le courant électrique. Le compresseur d’air doit être correctement mis à la terre. Le compresseur d’air portatif est muni d’un cordon ayant un fil de mise à terre avec une prise de mise à la terre (voir les illustrations). La prise doit être utilisée avec une prise de courant qui a été installée et mise à la terre conformément à tous les codes et à toutes les ordonnances à l’échelle locale.

1. Le cordon qui se fixe et se branche avec cet appareil

contient une goupille de mise à la terre. Cette fiche DOIT être utilisée avec une prise de mise à la terre. IMPORTANT : La prise utilisée doit être installée et mise à la terre en fonction de tous les codes et de toutes les ordonnances à l’échelle locale.

2. Assurez-vous que la prise utilisée a la même configuration que la fiche mise à la

terre. N’UTILISEZ PAS UN ADAPTATEUR Lorsque l’appareil est utilisé à l’extérieur des États-Unis, il est possible qu’un nécessaire de conversion soit nécessaire pour une utilisation locale.

3. Inspectez la fiche et le cordon avant chaque utilisation. Ne les utilisez pas s’ils

présentent des signes de dommages.

4. Si ces directives sur la mise à la terre ne sont pas entièrement comprises, ou si

vous n’êtes pas certain que le compresseur a correctement été mis à la terre, faites vérifier l’installation par un électricien qualifié. Fiche 120 V É.-U. Goupille de mise à la terre ATTENTION 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2526 UNE MISE À LA TERRE INADÉQUATE PEUT RÉSULTER EN UN CHOC ÉLECTRIQUE. Ne modifiez pas la fiche fournie. Si elle ne s’incère pas dans la prise disponible, une prise adéquate doit être installée par un électricien qualifié. Les réparations au cordon ou à la fiche DOIVENT être faites par un électricien qualifié. Rallonges Il n’est pas recommandé d’utiliser des rallonges. L’utilisation de rallonges causera une chute de pression résultant en une perte de pression du moteur et en une surchauffe. Au lieu d’utiliser une rallonge, augmentez la portée de travail du tuyau d’air en attachant une autre longueur de tuyau à son extrémité. Attachez des longueurs additionnelles de tuyau au besoin. Si une rallonge doit être utilisée, assurez-vous de ce qui suit :

• il s’agit d’une rallonge à trois fils qui possède une fiche de mise à la terre à trois lames, et qu’elle a un réceptacle à trois fentes qui accepte la fiche sur ce produit

• elle est en bon état

• n’a pas plus de 50 pieds

• calibre 14 (AWG) ou plus. (La grosseur du fil augmente à mesure que le numéro de calibre diminue. Les grosseurs 12 AWG, 10 AWG et 8 AWG peuvent être utilisées. N’UTILISEZ PAS DE GROSSEUR 16 OU 18 AWG.) Protection de la tension et du circuit Reportez-vous au manuel des pièces pour connaître les exigences en matière de tension et de circuit de dérivation minimales. Certains compresseurs d’air peuvent fonctionner sur un circuit de 15 A si les conditions suivantes sont réunies.

1. L’alimentation en tension est de 108 V à 132 V c.a. à la prise de courant.

2. Le circuit n’est pas utilisé pour alimenter d’autres besoins en électricité (éclairage,

appareils ménagers, etc.)

3. Le circuit est équipé d’un disjoncteur de 15 A au minimum ou d’un fusible à

temporisation de 15 A. REMARQUE : Si le compresseur est branché à un circuit protégé par des fusibles, n’utilisez que des fusibles à temporisation munis de la mention « D » pour le Canada et de « T » pour les É.-U.

4. Les rallonges doivent se conformer aux spécifications.

Si une des conditions ci-dessus n’est pas satisfaite, ou si le fonctionnement du compresseur cause des interruptions du courant électrique, il peut s’avérer nécessaire de faire fonctionner l’appareil à partir d’un circuit à 20 A. Il n’est pas nécessaire de changer les cordons. FONCTIONNEMENT Apprenez à connaître votre compresseur d’air. LISEZ LE MODE D'EMPLOI ET LES RÈGLES DE SÉCURITÉ AVANT DE FAIRE FONCTIONNER VOTRE APPAREIL. Comparez les illustrations à votre appareil afin de vous familiariser avec l’emplacement des divers réglages et commandes. Conservez ce mode d’emploi pour un usage ultérieur. Description du fonctionnement Familiarisez-vous avec ces commandes avant de faire fonctionner l’appareil. Interrupteur Auto/Marche/Arrêt : Réglez l’interrupteur à la position AUTO/MARCHE pour avoir une alimentation automatique au manocontacteur et à la position ARRÊT pour la mise hors tension à la fin de chaque utilisation. Manocontacteur (non illustré) : Le manocontacteur démarre automatiquement le moteur lorsque la pression du réservoir d’air chute sous la pression d’enclenchement réglée en usine. 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2627 Il arrête le moteur lorsque la pression du réservoir d’air atteint la pression de déclenchement réglée en usine. Soupape de sûreté : Si le manocontacteur ne met pas hors tension le compresseur d’air à sa pression de déclenchement réglée, la soupape de sûreté sert de protection contre une pression élevée en allant à la pression réglée en usine (pression légèrement plus élevée que le réglage de déclenchement du manocontacteur). Manomètre de prise de courant : Le manomètre de prise indique la pression d’air disponible du côté de la prise du régulateur. Cette pression est contrôlée par le régulateur et est toujours inférieure ou égale à la pression du réservoir. Manomètre de réservoir : Le manomètre de réservoir indique la pression d’air de réserve dans le réservoir. Régulateur : Contrôle la pression d’air montrée sur le manomètre de prise. Tournez la poignée vers la droite pour augmenter la pression et vers la gauche pour la diminuer. Robinet de purge : Le robinet de purge se trouve à la base du réservoir d’air et est utilisé pour vidanger la condensation à la fin de chaque utilisation. Système de refroidissement (non illustré) : Ce compresseur contient un système de refroidissement de conception évoluée. Au c?ur de ce système de refroidissement se trouve un ventilateur mis au point. Il est tout à fait normal pour ce ventilateur de souffler de l’air par les orifices d’aération en grandes quantités. Vous savez que le système de refroidissement fonctionne lorsque l’air est expulsé. Pompe de compresseur d’air (non illustrée) : Comprime l’air dans le réservoir d’air. L’air de travail n’est pas disponible avant que le compresseur ait augmenté la pression du réservoir d’air au-dessus de ce qui est requis à la sortie d’air. Clapet (non illustré) : Lorsque le compresseur d’air fonctionne, le clapet est « ouvert », ce qui permet à l’air comprimé d’entrer dans le réservoir d’air. Lorsque le compresseur d’air atteint la pression de « déclenchement », le clapet se « ferme », ce qui permet à la pression d’air de rester dans le réservoir d’air. Protecteur de surcharge du moteur (non illustré) : Le moteur est muni d’un protecteur de surcharge thermique de remise à zéro automatique. Si le moteur surchauffe, peu importe la raison, le protecteur de surcharge met le moteur hors tension. Il faut donner au moteur le temps de refroidir avant de le redémarrer. Le compresseur se remet automatiquement sous tension après que le moteur se soit refroidi. Le moteur se remet en marche automatiquement sans avertissement s’il est branché dans la prise électrique et que l’interrupteur « Auto/Marche/Arrêt » est à la position « AUTO/MARCHE ». Utilisation de l’appareil Comment l’arrêter :

1. Réglez l’interrupteur Auto/Marche/Arrêt à Arrêt.

Avant le démarrage Procédure d’interruption De graves dommages peuvent résulter si les directives d’interruption ne sont pas suivies à la lettre. Cette procédure est requise avant que le compresseur d’air soit mis en service et lorsque le clapet ou une pompe de compresseur complète a été remplacé. ATTENTION Manomètr e de réservoir Manomètre de prise de courant Régulateur Soupape de sûreté Robinet

1. Assurez-vous que l’interrupteur Auto/Marche/Arrêt est à la position Arrêt.

2. Branchez le cordon d’alimentation dans le bon réceptacle de circuit de dérivation.

(Reportez-vous au paragraphe sur la protection de la tension et du circuit dans la section sur l’installation du présent manuel).

3. Ouvrez le robinet de purge en entier (vers la gauche) pour laisser échapper l’air et

empêcher une accumulation de pression d’air dans le réservoir d’air pendant la période d’adaptation.

4. Réglez l’interrupteur Auto/Marche/Arrêt à la position Auto/Marche. Le compresseur

5. Faites fonctionner le compresseur pendant 5 minutes. Assurez-vous que le robinet

de purge est ouvert et qu’il y a une accumulation minimale de pression d’air dans le réservoir.

6. Après 5 minutes, fermez le robinet de purge (vers la droite). Le réservoir d’air se

remplit de pression de déclenchement et le moteur s’arrête. Le compresseur est maintenant prêt à être utilisé. Avant chaque fonctionnement :

1. Réglez l’interrupteur Auto/Marche/Arrêt à Arrêt.

2. Tournez la poignée de régulateur vers la gauche jusqu’à ce qu’elle s’arrête.

3. Fixez le tuyau et les accessoires.

Trop de pression d’air cause un risque sérieux d’éclatement. Vérifiez la pression maximum suggérée par le fabricant pour les outils pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser une pression nominale maximale. Comment le démarrer :

1. Réglez l’interrupteur Auto/Marche/Arrêt à la position Auto/Marche et laissez du

temps pour l’accumulation de pression du réservoir. Le moteur s’arrête lorsque la pression du réservoir atteint la pression de déclenchement.

2. Tournez la poignée du régulateur vers la droite jusqu’à ce que la pression désirée

soit atteinte. Le compresseur est prêt à être utilisé. REMARQUE : Faites toujours fonctionner le compresseur d’air dans un endroit bien aéré sans essence ou autres vapeurs de combustion. Si le compresseur est utilisé pour faire fonctionner un pulvérisateur, NE le placez PAS près de la zone à pulvériser. 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2829 ENTRETIEN Responsabilités du consommateur Avant chaque utilisation Chaque jour ou après chaque utilisation Vérifiez la soupape de sûreté I Vidangez le réservoir I Pour vérifier la soupape de sûreté Si la soupape de sûreté ne fonctionne pas correctement, il peut se produire une surpressurisation, causant ainsi la rupture du réservoir d’air ou une explosion. Avant de mettre en marche le compresseur, tirez sur la bague de la soupape de sûreté pour vous assurer que la soupape fonctionne librement. Si la soupape est coincée ou ne fonctionne pas bien, il faut la remplacer par une soupape du même type. Pour vidanger le réservoir

1. Réglez l’interrupteur Auto/Marche/Arrêt à Arrêt.

2. Tournez vers la gauche la poignée de régulateur pour mettre à zéro la pression de

3. Enlevez l’outil pneumatique ou l’accessoire.

4. Tirez la bague de la soupape de sûreté pour laisser l’air être purgé du réservoir

jusqu’à ce que la pression du réservoir soit à environ 20 psi. Relâchez la bague de soupape de sûreté.

5. Vidangez l’eau du réservoir d’air en faisant fonctionner le robinet de purge (vers la

gauche) au bas du réservoir. REMARQUE : Penchez le réservoir vers l’avant pour vidanger complètement le réservoir. L’eau va se condenser dans le réservoir d’air. Si l’eau n’est pas vidangée, elle risque de causer de la corrosion et d’affaiblir le réservoir d’air, causant un risque de rupture du réservoir d’air.

6. Après que l’eau ait été vidangée, fermez le robinet de purge (vers la droite). Le

compresseur d’air peut maintenant être rangé. REMARQUE : Si le robinet de purge est branché, libérez la pression d’air. Le robinet peut être enlevé, nettoyé et ensuite réinstallé. TOUTES LES OPÉRATIONS D’ENTRETIEN ET DE RÉPARATION QUI NE FIGURENT PAS SUR LA LISTE DOIVENT ÊTRE EFFECTUÉES PAR UN TECHNICIEN D’ENTRETIEN QUALIFIÉ : RANGEMENT Avant de ranger le compresseur d’air, assurez-vous de faire ce qui suit :

1. Passez en revue la section “Entretien” des pages précédentes et effectuez

l’entretien prévu au besoin.

2. Réglez le levier Auto/Marche/Arrêt à Arrêt.

3. Tournez vers la gauche la poignée de régulateur pour mettre à zéro la pression de

4. Enlevez l’outil pneumatique ou l’accessoire.

5. Tirez la bague de la soupape de sûreté pour laisser l’air être purgé du réservoir

jusqu’à ce que la pression du réservoir soit à environ 20 psi. Relâchez la bague de soupape de sûreté. 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 2930

6. Vidangez l’eau du réservoir d’air en faisant fonctionner le robinet de purge au bas

du réservoir. L’eau va se condenser dans le réservoir d’air. Si l’eau n’est pas vidangée, elle risque de causer de la corrosion et d’affaiblir le réservoir d’air, causant un risque de rupture du réservoir d’air.

7. Après que l’eau ait été vidangée, fermez le robinet de purge.

REMARQUE : Si le robinet de purge est branché, libérez la pression d’air. Le robinet peut être enlevé, nettoyé, puis réinstallé.

8. Protégez le cordon électrique et le tuyau d’air contre les dommages (p. ex.

empêchez qu’il soit piétiné ou écrasé). Enroulez-le de manière lâche autour de la poignée du compresseur. (Le cas échéant)

9. Rangez le compresseur d’air dans un endroit propre et sec.

DÉPANNAGE Les réparations peuvent exposer des sources de tension, déplacer des pièces ou des sources d’air, et risquent de causer des blessures personnelles. Un entretien autre que celui recommandé dans la section « Dépannage » du présent manuel n’est pas recommandé et devrait être effectué par un personnel d’entretien qualifié. Le protecteur de surcharge thermique s’arrête souvent. Pression de réservoir excessive – la soupape de sûreté s’arrête. Fuites d’air aux raccords. Basse tension. Ventilation inappropriée/température trop élevée. Clapet défectueux. Soupapes défectueuses. Le compresseur ne s’arrête pas lorsque le compresseur atteint la pression de déclenchement. La pression de l’interrupteur de déclenchement est trop élevée. Les raccords de tube ne sont pas assez serrés. La rallonge n’a pas la bonne longueur ou épaisseur. Vérifiez la rallonge. Faites fonctionner le compresseur dans un endroit aéré. Communiquez avec un technicien de service qualifié. Communiquez avec un technicien de service qualifié. Réglez l’interrupteur Auto/Marche/Arrêt à la position Arrêt, si l’appareil ne se met pas hors tension, communiquez avec un technicien d’entretien qualifié. Communiquez avec un technicien d’entretien qualifié. À l’aide d’une solution d’eau savonneuse, vérifiez tous les raccords exposés pour déceler des fuites. Au besoin, étanchéifiez les raccords avec un enduit d’étanchéité et resserrez-les. Ne serrez pas trop. Si les fuites continuent, communiquez avec un technicien d’entretien qualifié.

PROBLÈME CAUSE CORRECTIF

641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 3031 Des fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air. De l’air fuit de la soupape de sûreté. Le relevé de pression sur le manomètre réglementé chute lorsque l’accessoire est utilisé. Le compresseur ne fournit pas assez d’air pour faire fonctionner les accessoires. Démarrage et arrêt « auto » excessifs. Le moteur ne démarre pas. Réservoir d’air défectueux. La soupape de sûreté est probablement défectueuse. Il est normal de voir une certaine chute de pression. Utilisation excessive prolongée de l’air. Le compresseur n’est pas assez grand pour l’air nécessaire. Trou dans le tuyau. Fuites d’air. Condensation dans le réservoir. Surchauffe du moteur Le réservoir d’air doit être remplacé. Ne réparez pas la fuite. Ne percez pas, ne soudez pas ou ne modifiez pas le réservoir d’air sans quoi il risque de s’affaiblir. Le réservoir risque de montrer une rupture ou d’exploser. Faites fonctionner la soupape manuellement en tirant sur la bague. Si la soupape fuit toujours, elle doit être remplacée. Si la chute de pression est trop importante lorsque l’accessoire est utilisé, réglez le régulateur en suivant les directives du paragraphe /Description du fonctionnement » dans la section « Fonctionnement ». REMARQUE : Réglez la pression réglementée dans des conditions de débit (pendant que l’accessoire est utilisé). Diminution de la quantité d’air utilisée. Vérifiez les exigences requises de l'accessoire d'air. Si la quantité est plus élevée que le pied cube par minute ou que la pression fournie par votre compresseur d’air, vous avez besoin d’un plus grand compresseur. Vérifiez et remplacez au besoin. Serrez les raccords. Vidangez le réservoir Laissez le temps au compresseur de se refroidir pendant environ 30 minutes de façon à ce que l’interrupteur de surcharge thermique soit remis à zéro. Si l’appareil ne peut toujours pas être mis en marche, videz l’air du réservoir et reportez-vous à l’information « Protecteur de surcharge thermique déclenché à répétition ».

PROBLÈME CAUSE CORRECTIF

641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 3132 Autre. Fusible grillé, disjoncteur déclenché. La rallonge n’a pas la bonne longueur ou épaisseur. Moteur défaillant. Vérifiez la boîte à fusibles et remplacez les fusibles, au besoin. Remettez à zéro le disjoncteur. N’utilisez pas un fusible ou un disjoncteur ayant une puissance nominale supérieure à ce qui est précisé pour votre circuit de dérivation. Vérifiez s’il s’agit du bon fusible. Vous devriez utiliser un fusible à temporisation. Vérifiez s’il y a un problème de basse tension. Vérifiez la rallonge. Débranchez les autres appareils électriques du circuit ou faites fonctionner le compresseur sur son propre circuit de dérivation. Vérifiez la rallonge. Faites vérifier l’appareil par un technicien d’entretien qualifié. Communiquez avec un centre de réparation B&D.

PROBLÈME CAUSE CORRECTIF

641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 3233 ACCESSOIRES Les accessoires recommandés pour être utilisés avec votre outil sont disponibles chez votre détaillant local. L'utilisation de tout accessoire non recommandé avec cet outil pourrait s'avérer dangereuse.

INFORMATION SUR LES RÉPARATIONS

Black & Decker dispose d’un réseau complet de centres de service et de centres autorisés situés partout en Amérique du Nord. Tous les centres de service Black & Decker sont dotés de personnel qualifié en matière d’outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que vous ayez besoin d’un avis technique, d’une réparation ou de pièces de rechange authentiques installées en usine, communiquez avec l’établissement Black & Decker le plus près de chez vous. Pour trouver l’établissement de réparation de votre région, consultez le répertoire des pages jaunes à la rubrique « Outils électriques » ou composez le 1-800-544-6986. GARANTIE COMPLÈTE DE DEUX ANS POUR USAGE RÉSIDENTIEL Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matériau ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l’une des deux façons suivantes : La première façon consiste en un échange chez le détaillant où le produit a été acheté (à la condition que le magasin soit un détaillant participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, entre 30 et 90 jours après l’achat). Une preuve d’achat peut être requise. Vérifiez auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges. La deuxième option est d’apporter ou d’envoyer le produit (transport payé d'avance) à un centre de réparation autorisé ou à un centre de service de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d’achat peut être requise. Les centres de réparation autorisés et appartenant à Black & Decker se trouvent sous la rubrique « Outils électriques » des pages jaunes de l’annuaire téléphonique. Cette garantie ne s’applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d’autres droits qui varient d’un État ou d'une province à l'autre. Si vous avez des questions, communiquez avec le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n’est pas destiné à un usage commercial. Remplacement gratuit des étiquettes d’avertissement : Si vos étiquettes d’avertissement deviennent illisibles ou sont manquantes, composez le 1 [phone] pour faire remplacer gratuitement vos étiquettes. Imported by / Importé par Black & Decker Canada Inc. 100 Central Ave. Brockville (Ontario) K6V 5W6 Voir ‘Outils électriques’ – Pages Jaunes – pour Service et ventes 641915-00,FSCP200 Compressor 3/14/06 7:31 AM Page 3334 ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER RAZÓN,
