DS312 - Antivol câblé de sécurité DEWALT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Non catégorisé
Utilisation	Conçu pour des applications professionnelles et industrielles.
Maintenance	Vérifier régulièrement les pièces mobiles et nettoyer après chaque utilisation.
Sécurité	Porter des équipements de protection individuelle (EPI) lors de l'utilisation.
Informations générales	Vérifier la compatibilité avec les accessoires DEWALT avant l'achat.

FOIRE AUX QUESTIONS - DS312 DEWALT

Comment assembler le DEWALT DS312 ?

Pour assembler le DEWALT DS312, consultez le manuel d'instructions fourni dans l'emballage, qui détaille chaque étape de l'assemblage. Assurez-vous de bien suivre les illustrations pour un montage correct.

Quels accessoires sont compatibles avec le DEWALT DS312 ?

Le DEWALT DS312 est compatible avec plusieurs accessoires DEWALT. Vérifiez la liste des accessoires recommandés dans le manuel d'utilisation ou sur le site web de DEWALT pour plus d'informations.

Comment entretenir le DEWALT DS312 ?

Pour entretenir le DEWALT DS312, nettoyez régulièrement l'appareil avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Consultez le manuel pour des conseils d'entretien spécifiques.

Que faire si le DEWALT DS312 ne fonctionne pas ?

Si le DEWALT DS312 ne fonctionne pas, vérifiez d'abord la source d'alimentation. Assurez-vous que l'appareil est correctement branché et que les fusibles ne sont pas grillés. Si le problème persiste, contactez le service client de DEWALT.

Quelle est la garantie du DEWALT DS312 ?

Le DEWALT DS312 est généralement couvert par une garantie limitée de 3 ans. Pour plus de détails sur la couverture de la garantie, consultez le manuel ou le site web de DEWALT.

Où puis-je trouver des pièces de rechange pour le DEWALT DS312 ?

Les pièces de rechange pour le DEWALT DS312 peuvent être commandées via le site web de DEWALT ou chez des revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour commander les bonnes pièces.

Comment régler la vitesse du DEWALT DS312 ?

Pour régler la vitesse du DEWALT DS312, utilisez le bouton de réglage de la vitesse situé sur l'appareil. Référez-vous au manuel d'utilisation pour des instructions détaillées sur le réglage de la vitesse en fonction des tâches.

Le DEWALT DS312 est-il sécurisé pour une utilisation prolongée ?

Oui, le DEWALT DS312 est conçu pour une utilisation prolongée, avec des caractéristiques de sécurité intégrées. Toutefois, il est recommandé de faire des pauses régulières pour éviter la fatigue.

MODE D'EMPLOI DS312 DEWALT

DS300 Jobsite Security Cable Lock DS302, DS306, DS312 and DS324 Replacement Cables

Câble verrou de sécurité de chantier DS300

Câbles de rechange DS302, DS306, DS312 et DS324

AVERTISSEMENT : Lire et comprendre tout avertissement et toute instruction inclus dans ce manuel. De plus, lire tout avertissement et toute instruction fournis avec le Système d'alarme mobile de sécurité des chantiers DS100.

A MISE EN GARDE : RISQUES D'EXPLOSION, DE BLESSURE OU D'INCENDIE. Suivre attentivement toute instruction ou tout avertissement inclus sur l'étiquette ou l'emballage des piles.

• Ne jamais utiliser une pile endommagée ou usée.
• Les piles déchargées doivent être remplacées par des piles au lithium de type CR-123 de 3,0 volts.
• Ne pas utiliser de piles rechargeables ou tenter de recharger les piles.
• Retirer soigneusement la vieille pile déchargée.
• Ne pas chercher à l'ouvrir.
• Ne pas retirer l'étiquette d'une pile.
• Ne jamais mettre une pile au feu.
• S'en défaire conformément aux régulations locales.
• Recycler les piles.
• Lors de l'installation des piles, toujours respecter la polarité (+ et -) inscrite sur les piles et l'appareil.
• Pour installer une pile, ne pas forcer excessivement. Si la pile ne rentre pas, vérifier que la polarité des bornes cadre avec les marques sur l'appareil.
• Ne jamais mettre les bornes des piles en contact avec tout autre objet métallique. Cela pourrait provoquer un court circuit.
• Éviter de les exposer à des températures extrêmes.
• Après utilisation, entreposer les piles dans un lieu frais, sombre et sec.
• Conserver les piles hors de la portée des enfants.

COMMUNIQUÉ DE LA FEDERAL COMMUNICATIONS COMMISSION (FCC : HCQ3B6ETUMXM)

- Ce dispositif est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d'interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris toute interférence pouvant causer un fonctionnement indésirable.

INDUSTRIE CANADA (IC : 2309A-ETUMXM)

- REMARQUE : Cet équipement se conforme aux Spécifications Techniques pour Équipement Terminal d'Industrie Canada. Le numéro d'enregistrement le confirme. L'abréviation « IC » devant le numéro d'enregistrement signifie que l'enregistrement est basé sur une Déclaration de Conformité indiquant que les spécifications techniques d'Industrie Canada ont été respectées. Cela ne veut pas dire que cet équipement a été approuvé par Industrie Canada.

Important

• Retirer le câble verrou avant de faire fonctionner tout équipement qu'il enserre.
• Le câble verrou est fait d'un câble tressé d'acier inoxydable. Si l'enduit externe du câble est coupé, déchiré ou érodé, le métal exposé peut court-circuiter l'appareil. Remplacer alors immédiatement le câble. Des câbles de rechange [0,61 m (2'), 1,83 m (6'), 3,66 m (12') et 7,32 m (24') de long] sont vendus séparément.
• Pour prévenir des fausses alertes répétées, s'assurer que le câble verrou est bien fermé après utilisation.
• Vérifier le joint à l'ouverture du boîtier et le remplacer si usé ou endommagé. S'assurer que le joint est bien positionné avant de refermer le boîtier.
• Ce produit a été conçu pour un usage intérieur et extérieur.

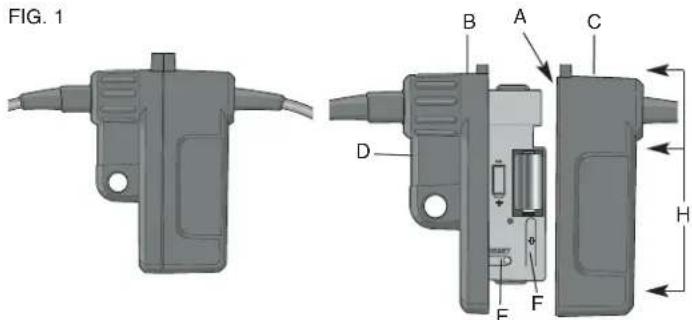

FIG. 1 B A C D H E F

MISE EN GARDE : RISQUES DE MAUVAIS FONCTIONNEMENT OU DE DÉFAILLANCE. Ne pas toucher les composants électroniques à l'intérieur du dispositif exceptés la pile et le bouton de réinitialisation.

MISE EN GARDE : RISQUES DE MAUVAIS FONCTIONNEMENT OU DE DÉFAILLANCE. Si l'enduit externe est endommagé et le métal exposé, l'équipement sécurisé peut être court-circuité.

A. Joint F. Fonction altération
B. Boîtier interne G. Pile
C. Boîtier externe H. Vis
D. Loquet du câble verrou I. Câble interchangeable
E. Bouton de réinitialisation

Fonction du produit

Le câble verrou de sécurité de chantier DS300 est un câble de 3,66 m (12') imprégné d'une gaine d'uréthane renforcée sur un tressage en acier inoxydable offrant puissance, durabilité et flexibilité. Dans l'éventualité où les bouts du câble seraient déconnectés, le système sera avisé de la présence d'un dispositif suspect.

Une fois activé, ce dispositif ne fonctionnera qu'avec le Système d'alarme mobile de sécurité des chantiers DS100.

1. Le DS300 contient un mécanisme de verrouillage avec un emplacement pour un cadenas standard (non compris) pour procurer un ajout de sécurité. L'addition du cadenas est recommandée.
2. Le DS300 est pourvu d'une fonction altération avertissant le système lorsque le couvercle a été ouvert.
3. Le DS300 communique avec la base grâce à une modulation à spectre étalé de 900 Mhz d'une portée de 610 m (2000 pi).

REMARQUE : Tout objet métallique pouvant bloquer la transmission de radio fréquence (RF) peut affecter la portée du détecteur.

Prévention des fausses alertes

La majorité des alertes sont fausses. Ces situations se répètent quotidiennement dues à l'erreur humaine, une installation incorrecte ou un manque d'entretien du système. Les fausses alertes limiteront le degré de réactivité du système, et deviendront une nuisance. Alors que le nombre de fausses alertes augmente, les autorités sont moins aptes à répondre aux systèmes d'alarme à cause de ce problème. Bien de ces situations peuvent être évitées en suivant certaines procédures très simples.

• S'assurer que tous les utilisateurs ont été correctement formés pour utiliser le système.
• Toujours arrêter le système avec la télécommande porte-clés avant de pénétrer dans une zone protégée.
• Verrouiller toute porte ou fenêtre protégée ou tout autre bien connecté à un détecteur.
• Vérifier que les détecteurs de mouvements ne sont pas obstrués. Éloigner toute source de chaleur ou de son de la portée des détecteurs de mouvements ou de vibrations.
• Vérifier que les lieux sont vacants et les biens sécurisés avant d'activer le système.
• Éliminer toute source de bruit : radios, compresseurs, générateurs, machinerie lourde, etc.
• Savoir comment annuler une alerte et arrêter le système avant d'activer ce dernier.
• En cas de fausse alerte, appeler le service clientèle immédiatement.
• Tester le système mensuellement pour assurer son bon fonctionnement.
• Vérifier quotidiennement le signal cellulaire, la source de courant et la sécurité des détecteurs.

Recommendations d'utilisation

• Arrimer l'appareil à une hauteur supérieure à 0,91 m (3 pi) pour assurer une meilleure communication avec la base (DS100).
• Il est recommandé pour être utilisé avec tout équipement mobile : conteneurs, portails ou biens distants.
• Protéger toute possession en entourant le câble autour de tout équipement, outil, matériau ou tout autre bien.
• Des câbles de remplacement de 0,61 m (2'), 1,83 m (6'), 3,66 m (12') et 7,32 m (24') de long sont vendus séparément.

Installation et remplacement de la pile

Le détecteur sans fil nécessite une pile non rechargeable au lithium CR-123 de 3,0 volts.

REMARQUE : Le système doit être tout d'abord désarmé avant d'effectuer tout changement de programmation.

POUR INSTALLER UNE PILE

1. Retirer les cinq vis (H) sur le boîtier externe (C).
2. Séparer les boîtiers.
   3 Installer la pile neuve en s'assurant de bien respecter la polarité (+ et -) indiquée sur la pile et l'appareil. Ne pas forcer excessivement. Si la pile ne rentre pas, vérifier que la polarité des bornes cadre avec les marques sur l'appareil.
3. Appuyer sur le bouton de réinitialisation (E) sur le dispositif. Après ouverture du dispositif, la base affichera une erreur d'altération (se reporter à la section Enregistrement du dispositif).

POUR ÉLIMINER UNE ERREUR

a. Choisir AFFICH.
b. Faire défiler la liste d'erreur(s).
c. Choisir EFFAC.
d. Entrer le code maître.
e. Choisir OK.

1. Remboîter les boîtiers.

2. Réinsérer les cinq vis sur le boîtier externe et les serrer.

POUR CHANGER LA PILE

MISE EN GARDE : Ne jamais utiliser une pile endommagée ou usée.

1. Retirer les cinq vis (H) sur le boîtier externe (C).
2. Séparer les boîtiers.
3. Retirer soigneusement la vieille pile déchargée. Mettre la pile au rebut suivant la réglementation locale.
4. Installer la pile neuve en s'assurant de bien respecter la polarité (+ et -) indiquée sur la pile et l'appareil. Ne pas forcer excessivement. Si la pile ne rentre pas, vérifier que la polarité des bornes cadre avec les marques sur l'appareil.
5. Appuyer sur le bouton de réinitialisation (E) sur le dispositif pour restaurer la configuration. Une fois le détecteur réinitialisé, remettre le couvercleboîtier externe. À l'ouverture du dispositif. la base affichera peut-être une erreur d'altération.

POUR ÉLIMINER UNE ERREUR

a. Choisir AFFICH.
b. Faire défiler la liste d'erreur(s).
c. Choisir EFFAC.
d. Entrer le code maître.
e. Choisir OK.

1. Remboîter les boîtiers.

2. Réinsérer les cinq vis sur le boîtier externe et les serrer.

Protection de l'équipement

Le DS300 est fait d'un câble imprégné d'une gaine uréthane renforcée sur un tressage en acier inoxydable. Dans l'éventualité où les bouts du câble seraient déconnectés, le système sera avisé de la présence d'un dispositif suspect. Si pour toute autre raison le circuit venait à être coupé (ex. : câble coupé), le câble verrou sera considéré comme suspect et une alerte sera envoyée. Retirer le câble verrou avant de faire fonctionner tout équipement qu'il enserre.

POUR PROTÉGER UN ÉQUIPEMENT

1. Faire tourner le loquet du câble verrou (D) vers la gauche de 90° pour l'ouvrir et entourer le câble autour de l'équipement.

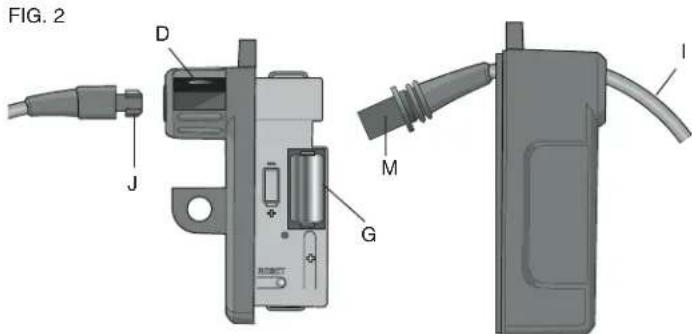

2. Emboîter l'embout étroit du câble comme illustré en Figure 2.
3. Aligner la fente (K) sur l'embout du câble avec la languette (L) sur le boîtier interne (Fig. 3).
4. Faire tourner le loquet du câble verrou vers la droite de 90° dans sa position originale comme illustré en Figure 1.

REMARQUE : Un cadenas standard (non compris) est recommandé pour procurer un ajout de sécurité.

POUR LIBÉRER UN ÉQUIPEMENT

1. Faire tourner le loquet du câble verrou (D) vers la gauche de 90° pour ouvrir ce dernier.
2. Déconnecter l'embout étroit du câble (J) et retirer le câble de l'équipement.
3. Faire tourner le loquet du câble verrou vers la droite de 90° dans sa position originale.

Remplacement ou changement de câble

REMARQUE : Le système doit être tout d'abord désarmé avant d'effectuer tout changement.

1. Faire tourner le loquet du câble verrou (D) vers la gauche de 90° pour ouvrir ce dernier.
2. Retirer les cinq vis (H) sur le boîtier externe (C).
3. Séparer les boîtiers.
4. Pousser l'embout large (M) du câble à travers le large trou du boîtier externe pour le faire passer complètement de l'autre côté.
5. Faire passer l'embout étroit (J) du nouveau câble à travers le large trou du boîtier à partir de l'intérieur et le tirer complètement de l'autre côté jusqu'à ce que l'embout large du câble soit arrêté par le boîtier externe.
6. Aligner verticalement l'embout rectangulaire pour le faire rentrer dans le réceptacle du boîtier interne et tirer pour l'y bloquer.
7. Insérer l'embout étroit du câble dans le boîtier interne, en alignant la fente (K) avec la languette (L). Faire tourner le loquet du câble verrou dans sa position originale.
8. Remboîter les boîtiers.
9. Réinsérer les cinq vis sur le boîtier externe et les serrer.
10. Le câble verrou est prêt à l'emploi (se reporter à la section Protection de l'équipement).

Enregistrement du dispositif

Pour activer le dispositif, il faut tout d'abord l'assigner à la base DS100. Se référer au manuel d'instruction du Système d'alarme mobile de sécurité des chantiers DS100 pour plus de détails relatifs à l'enregistrement pendant la configuration initiale d'un dispositif.

REMARQUE : Le système doit être tout d'abord désarmé avant d'effectuer tout changement de programmation.

1. Appuyer sur le bouton MENU PRINCIPAL sur le clavier de la base DS100.
2. À l'aide du clavier, entrer le code maître.
3. Utiliser les flèches vers le haut ou le bas pour faire défiler le menu jusqu'à ce que l'écran Options sys. soit affiché. Choisir OK.

4. Utiliser les flèches vers le haut ou le bas pour faire défiler le menu jusqu'à ce que l'écran Entr. disp. mobiles soit affiché. Choisir OK.

5. Utiliser les flèches vers le haut ou le bas pour faire défiler le menu jusqu'à ce que l'écran Aj/Remp dispositif soit affiché. Choisir OK.

6. Le prochain numéro de dispositif libre sera affiché. Jusqu'à 48 détecteurs peuvent être enregistrés au système. S'il ne reste aucun numéro disponible, l'écran affichera 0 DISPOSITIF DISP. Lorsque le numéro de dispositif est affiché, choisir OK.
7. Retirer les vis (H).
8. Séparer les boîtiers.
9. Installer la pile neuve en s'assurant de bien respecter la polarité (+ et -) indiquée sur la pile et l'appareil. Ne pas forcer excessivement. Si la pile ne rentre pas, vérifier que la polarité des bornes cadre avec les marques sur l'appareil.
10. À la demande REINIT DISP sur l'écran ACL, appuyer puis relâcher le bouton de réinitialisation (E) situé dans le boîtier interne. L'écran indiquera que le dispositif a bien été enregistré.
11. Remboîter les boîtiers immédiatement.
12. Pour modifier la description du dispositif, choisir EDIT.
13. Pour modifier la description, à l'aide du clavier, taper une description jusqu'à 8 caractères. Le caractère qui sera changé sera souligné. Pour reculer d'un caractère, utiliser la flèche vers la gauche/bas. Pour avancer d'un caractère, utiliser la flèche vers la droite/haut. Une fois terminé, choisir ENREG.

IMPORTANT : Inscrire la description du dispositif et son numéro correspondant sur la Liste d'emplacements des détecteurs incluse avec le Système d'alarme mobile de sécurité des chantiers DS100. Conserver cette liste à titre de référence. Cette information sera nécessaire pendant le processus d'enregistrement au service de surveillance. Chaque fois qu'un dispositif est modifié, s'assurer de bien contacter le service clientèle DEWALT pour rapporter toute modification au service de surveillance.

1. Après l'enregistrement, tester le détecteur. Au cours de la configuration initiale, la fonction Test fait partie automatiquement de la programmation. Si la télécommande porte-clése câble verrou est ajoutée après la programmation initiale du système, utiliser le bouton Test sur le clavier.

Test de marche

Pour tester le câble verrou, retirer le cadenas (si utilisé) et soulever le loquet du câble verrou. Tirer l'embout du câble hors du boîtier interne. La base indiquera que le test a réussi en éliminant le dispositif de la liste sur l'écran ACL.

Altération - erreurs

Les erreurs indiquent qu'un problème sérieux doit être adressé. Cela peut représenter plusieurs choses y compris un dispositif suspect, une pile faible, un dispositif altéré ou un signal faible.

En cas d'erreur, le système sonnera et affichera l'écran d'erreurs. Pour arrêter la sonnerie, choisir SILENCE. Pour afficher l'erreur et la résoudre immédiatement, choisir AFFICH. Utiliser les flèches vers le haut ou le bas pour faire défiler les erreurs. Résoudre le problème en suivant les actions à prendre dans le tableau Description des codes d'erreurs.

DESCRIPTION DES CODES D'ERREURS

Code d'erreur	Affichage Description	Action
Ali/Disp Perte	d'ali. Dispositif princ/disp d'alimentation réinitialiser	privé Changer la pile,	réinitialiser
Pilefaibdisp.	Disp/pile faible Pile du dispositif faible	Changer la pile,
Signfaib	Disp/signal faible	La transmission du signal du dispositif est faible	Éliminer toute interférence, déplacer le dispositif
Suspect	Disp. suspect	Le dispositif a été déclenché réarmer le dispositif	Vérifier toute intrusion,
AucunValid.	Aucun disp. validé	Aucun message envoyé par le dispositif n'a été reçu	Éliminer toute interférence, déplacer le dispositif
Alt.	Alt.	Le dispositif a été ouvert ou endommagé	Fermer le dispositif ou le remplacer si endommagé

POUR ÉLIMINER UNE ERREUR DUE À UNE ALTÉRATION

1. Choisir EFFAC.
2. À l'aide du clavier, entrer le code maître.
3. Choisir OK.

Garantie Compléte d'un an

Le Système d'alarme mobile de sécurité des chantiers DEWALT est garanti un an à compter de la date d'achat. Nous réparerons, à nos frais, tout défaut pour vice de matière ou fabrication. Pour plus d'informations relatives aux réparations sous garantie, visiter notre site www.dewalt.com ou appeler le 1-800-4-DEWALT (1-800-433-9258). Cette garantie ne s'applique pas aux accessoires ou à tout dommage causé par des réparations effectuées ou tentées par un tiers. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un territoire à l'autre.

Cables de repuesto DS302, DS306, DS312 y DS324
