| Type de produit | Marteau pneumatique réversible (perceuse) |
| Marque | DeWalt |
| Modèle | DWMT70786L |
| Vitesse à vide | 2100 tr/min |
| Pression d'air maximale | 90 psi (6,2 bar) |
| Consommation d'air moyenne en charge | 14,2 l/s |
| Capacité du mandrin | 10 mm (3/8 po) |
| Type de mandrin | Sans clé |
| Poids net | 1,2 kg |
| Entrée d'air | Filetage conique NPT 6,35 mm (1/4 po) |
| Tuyau d'air recommandé | 10 mm (3/8 po) de diamètre intérieur |
| Type d'échappement | Poignée |
| Poignée | Ergonomique avec revêtement en élastomère thermoplastique (ETP) |
| Dispositif de sécurité | Coussinets antichoc pour boîtier |
| Graissage requis | Quotidien avec huile à outil pneumatique (SAE n°10 si indisponible) |
| Utilisation principale | Perçage, vissage, brossage métallique |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - DWMT70786L DEWALT
Questions des utilisateurs sur DWMT70786L DEWALT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Marteau au format PDF gratuitement ! Retrouvez votre notice DWMT70786L - DEWALT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DWMT70786L de la marque DEWALT.
MODE D'EMPLOI DWMT70786L DEWALT
Pour toute question ou tout commentaire, nous contacter.
A. Mandrin (sans clé)
F. Coussinets antichoc pour boîtier
B. Gachette
G. Échappement
C. Interrupteur Avant/Arrière
D. Poignée
E. Entrée d'air 6,4 mm (1/4 po)
FICHE TECHNIQUE
| MODELE | DWMT70786L |
| VITESSE À VIDE (À 620 KPA (90 PSI) | 2100 tr/min |
| TYPE D'ÉCHAPPEMENT | Poignée |
| TYPE DE DISPOSITIF DE SERRAGE | Sans clé |
| CAPACITÉ DU DISPOSITIF DE SERRAGE | 10 mm (3/8 po) |
| CONSOMMATION MOYENNE D'AIR EN CHARGE | 14,2 l/s (30 pieds cubes standard par minute)2,0 l/s (4,3 pieds cubes standard par minute) |
| POIDS NET | 1,2 kg (2,6 lb) |
| DIMENSION DE L'ENTRÈE D'AIR | Filetage conique (F) 6,35 mm (1/4 po) |
| DIMENSION RECOMMANDÉE DU TUYAU | 10 mm (3/8 po) |
| PRESSION D'AIR MAXIMALE | 90 psi |
FIG.1
Définitions : lignes directrices en matière de sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque symbole. Veuillez lire le mode d'emploi et porter une attention particulière à ces symboles.
△ DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des blessures graves.
AVENTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, pourrait se solder par un deces ou des blessures graves.
ATTENTION: Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par des blessures mineures ou modérées.
ATTENTION: Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait se solder par des dommages à la propriété.
POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS(VES) À L'OUTIL OU À PROPOS DE TOUT AUTRE OUTIL DEWALT, COMPOSER SANS FRAIS LE : 1-800-4-DEWALT (1-800-433-9258)
Directives de sécurité importantes
AVENTISSEMENT: Nertaines poussieres produit par travaux de ponçage, sciage, meulage, perçage et autres peuvent contérer des produits chimiques pouvant selon l'etat de Californie causer le cancer, des anomalies congenitales ou d'autres problèmes liés aux fonctions reproductrices. Voici quelques exemple de ces produits chimiques:
- le plomb contenu dans les peintures à base de plomb;
- La silice cristalline provenant de la brique, du ciment et d'autres produits de maçonnerie; 1
- l'arsenic et chrome provenant de bois traité chimiquement. Les risques reliés à l'exposition à ces poussières varient si fréquence à laquelle l'utilisateur travaille avec ce type de matérielaux. Pour réduire votre exposition à ces produits chimiques : travailler dans un endroit bien ventilé et porter un équipement de sécurité approvée par l'OSHA/MSHA/NIOSH comme un masque anti-poussières spécialement adapté ou un respirateur lors de l'utilisation de ces outils. Lors de l'utilisation d'outils pneumatiques, des précautions de en matière de sécurité doivent être suivies afin de réduire le risque de blessure personnelle.
AVERTISSEMENT: Ce produit contient des produits chimiques, notamment le plomb, reconnus par l'État de Californie comme étant cancérigènes et pouvant entraîner des anomalies congénitales d'autres dangers relatifs à la reproduction. Se laver les mains après toute manipulation.
Avertissement :
La mauvaise utilisation ou maintenance de ce produit peut causer des blessures graves et des dommages sérieux aux biens. Il faut lire et comprendre tous les avertissements et la Notice d'emploi avant d'utiliser cet équipement. Lorsque vous utilisez des outils pneumatiques, il faut respecter les mesures de sécurité fondamentales pour réduire le risque de blessures.
Il faut lire et comprendre ce guide d'instructions et les étiquettes de l'outil avant d'installer, d'utiliser cet outil ou d'en faire l'entretien. Gardez ces instructions dans un lieu sûr et à portée de main.
Les opérateurs et autres personnes dans la zone de travail doivent porter des lunettes de sécurité avec écrans latéraux approuvées ANSI Z87.1 CAN/CSA Z94.3.
Les utilisateurs et les gens dans la zone de travail doivent porter une protection auditive.
Graissez tous les jours pour un rendement optimal.
- Évitez l'utilisation prolongée : le mouvement répétitif ou l'exposition aux vibrations peuvent être nocifs pour vos mains ou vos bras. Utiliser des gants pour offrir un maximum de protection, prendre des pauses fréquentes et limiter le temps d'utilisation quotidien.
- N'utilisez pas de gaz oxygène ou réactif; une explosion peut survenir.
- Ne pas excéder une pression d'air de 90 psi.
- Il faut lire attentivement tous les livrets inclus avec ce produit. Il faut bien se familiariser avec les commandes et l'emploi correct de l'équipement.
- Seules les personnes qui connaissent bien ces règles de sécurité devraient utiliser l'outil pneumatique.
- Il ne faut pas excéder la pression limite des composantes du système.
- Débrancher l'outil pneumatique de l'arrivée d'air avant de changer les outils ou les accessoires et lorsqu'il n'est pas utilisé.
- Il faut toujours porter des lunettes de protection et une protection auditive durant l'emploi. Il faut toujours porter des lunettes de protection avec écrans latéraux. Il faut toujours porter une protection auditive. Il ne faut jamais porter des vêtements amples ou un habillement comportant des attaches ou bretelles lâches, etc. qui pourraient être happées par les pièces mobiles de l'outil et causer des blessures graves.
- Il ne faut pas porter de bijoux, montre, identification, bracelet, collier, etc. lorsque vous utilisez l'outil, car ils peuvent être happés par les pièces mobiles de l'outil et causer des blessures graves.
Il ne faut pas appuyer sur la gachette lorsque vous raccordez l'outil au boyau d'air d'arrivée. - Il faut toujours utiliser les accessoires conçus pour les outils pneumatiques. Il ne faut jamais utiliser des accessoires endommagés ou usés.
Il ne faut jamais déclencher l'outil lorsqu'il n'est pas appliqué contre un objet. Les accessoires doivent être bien fixés. Les accessoires lâches peuvent causer des blessures graves. - Protégez les conduits d'air des dommages et des perforations. Il ne faut jamais pointer l'outil pneumatique vers soi ou autrui. Des blessures graves peuvent survenir. - Vérifiez les boyaux d'air en cas d'usure ou de détérioration avant chaque emploi. S'assurer que tous les raccords sont bien branchés. - Ne pas pincer dans des endroits où il est possible d'entrer en contact avec des fils électriques ou de la tuyauterie - Tenir fermement la perceuse à deux mains lors de l'utilisation d'une scie-cloche ou d'autres mèches pouvant plier lors du perçage de la matière. - Ne pas pincer dans des endroits pouvant comporter des fils électriques ou de la tuyauterie. - Tenir fermement la perceuse à deux mains lors de l'utilisation d'une scie-cloche ou d'autres mèches pouvant plier lors du perçage de la matière.
Ce qui peut se produire comment l'éviter
- Les outils abrasifs comme les sableuses et les meules, les outils rotatifs comme les perceuses et les outils à chocs comme les clés, les marteaux et les scies à action réciproque peuvent produire des étincelles qui pourraient allumer des produits inflammables.
- Dépasser la pression maximale nominale des accessoires de l'outil peut causer une explosion causant des blessures graves.
- Ne jamais utiliser les outils près des substances inflammables, comme l'essence, le naphe, les solvants de dégraissage, etc. Travailler dans une zone de travail bien ventilée et propre, exemple de matérielux combustibles.
- Ne jamais utiliser de gaz oxygène, de dioxyde de carbone ou autres gaz en bouteille comme source d'énergie pour les outils pneumatiques. Utiliser de l'air comprimé réglé à une pression maximale égale ou au-dessous de la pression nominale des accessoires.
Ce qui peut se produire comment l'éviter
- Les outils abrasifs comme les sableuses et les meules et les outils à tronconner produisent de la poussière et de matériaux abrasifs qui peuvent être nocifs pour les poumons et le système respiratoire.
- r des blessures graves à l'exposition prolongée.
- Toujours porter un masque facial bien ajusté ou un respirateur homologué MSHA/NIOSH lorsque vous utilise ces outils.
- Toujours travailler dans une zone de travail bien ventilée et propre.
Que FAIRE comment prevenir
L'exposition à long terme aux bruits produits par les outils pneumatiques peut causer une perte permanente de l'ouie.
- Toujours porter une protection auditive ANSI S3.19.
Aventissement: RISQUE de perted'ouie que FAIRE comment prevenir
Les outils laissés sans surveillance ou dont le boyau d'air est branché peuvent être activés par des personnes non autorisées qui peuvent se blesser ou blesser autrui. - Les outils pneumatiques peuvent projeter les objets non fixés et autres matériaux dans toutes les directions de la zone de travail.
- Les outils pneumatiques peuvent être actionnés accidentellement lors d'un entretien ou d'un changement d'outil. Le fait de laisser une clé de réglage ou une clé fixée sur une pièce tournante augmente le risque de blessures.
Retirer le tuyau d'air lorsque l'outil n'est pas utilisé et ranger l'outil dans un endroit sûr et hors de portée des enfants et des utilisateurs n'ayant pas reçu la formation requise. Utiliser uniquement les pièces, les fixations et les accessoires recommandés par le fabricant. - Conserver la zone de travail propre et en bon ordre. Éloigner les enfants et autres de la zone de travail durant l'utilisation de l'outil. - Conserver les lieux bien illuminés.
Retirer le tuyau d'air pour lubrifier, ajouter ou remplacer des douilles. - Ne jamais transporter l'util par le boyau. - Évitez les démarrages non intentionnels. Ne transportez pas l'outil branché avec le doigt sur la gachette. Les réparations doivent être effectuées seulement par un représentant de service autorisé. Retirer toutes les clés de réglage, et les clés avant de mettre l'outil en marche.
Que FAIRE comment prevenir
Utiliser des buses gonflantes pour l'époussetage peut causer des blessures graves. - Les outils électriques peuvent provoquer le déplacement de la pièce de travail au contact et causer des blessures. - La perte de contrôle de l'outil peut causer des blessures à soi-même et à autrui.
- NE PAS utiliser de buses gonflantes pour l'époussetage. Utiliser des pinces ou autres dispositifs pour empêcher le mouvement.
- Ne jamais utiliser l'outil sous l'influence d'alcool ou de drogues. Il ne faut pas tendre l'outil trop loin. Gardez l'équilibre en tout temps.
- Gardez les mains propres, sèches, et exempts de graisse et d’huile. Restez alerte, portez attention à ce que vous faites. Servez-vous de votre bon sens. Il ne faut pas utiliser l’outil lorsque vous êtes fatigués.
- Toujours utiliser les accessoires cotés pour la vitesse de l'outil électrique.
- Ne jamais utiliser des outils que vous avez échappés, impactés ou endommagés par l'usage.
- Ne pas exercer de force excessive sur l'outil - laisser l'outil effectuer le travail.
Avertissement: RISQUE de blessure a la TETE ou aux YEUX que FAIRE comment prevenir
L'équipement pneumatique et les outils électriques peuvent propulser des matériaux, comme les copeaux de métal, le bourre de scie et autres débris, à haute vitesse, ce qui pourrait causer des blessures graves. L'air comprimé peut être dangereux. Le courant d'air peut causer des lésions aux tissus mous, comme les yeux, les oreilles, etc. Les particules ou objets propulsés par le courant d'air peuvent causer des blessures. - Les accessoires des outils peuvent venir lâches ou briser et se dégager en propulsant des particules en direction de l'utilisateur ou des autres personnes dans la zone de travail.
- Toujours porter des lunettes de sécurité avec écrans latéraux approvées ANSI Z87.1 CAN/CSA Z94.3.
- Ne jamais laisser l'outil sans surveillance. Débrancher le boyau d'air lorsque l'outil n'est pas utilisé. Pour plus de protection, utiliser un masque facial approuvé en plus des lunettes de protection.
S'assurer que tous les accessoires sont fixés solidement.
Aventissement: RISQUE de coupules ou de brulures FAIRE comment prevenir
Les outils qui coupent, cisaillent, percent, poinconnent, ciselent, etc. peuvent causer des blessures graves.
- Éloigner la pièce mobile de l'outil des mains et du corps.
Avertissement: arisque d'emmelement que FAIRE comment prevenir
Les outils qui contiennent des éléments mobiles ou entraînent d'autres outils mobiles, comme les disques de meulage, les douilles, les meules, etc. peuvent s'emmêler avec les cheveux, les vêtements, les bijoux et les objets lâches, et causer des blessures graves.
- Ne jamais porter de vêtements amples ou d'habilitation comprenant des attaches ou des bretelles lâches, etc. qui pourraient s'emmêler dans les pièces mobiles de l'outil.
- Enlever les bijoux, montres, identifications, bracelets, colliers, etc. pouvant être happés par l'outil. Garder les mains éloignées des pièces mobiles. Attacher ou couvrir les cheveux longs.
- Portez toujours des vêtements bien ajustés et les appareils de protection appropriés lorsqu'il vous utilisez l'outil.
Conserver ces directives POURUN usage ultérieur
N'utilisez jamais de gaz oxygène, de gaz combustible, gaz en bouteille comme source d'énergie pour cet outil, car l'outil ne peut exploser et possiblement causer des blessures.
- Ne pas utiliser de sources d'alimentation qui peuvent excéder 200 psig, car l'outil peut éclater et peut causeer de blessures.
- Le raccord ne doit pas maintenir une pression lorsque l'arrivée d'air est débranchée. Si le mauvais raccord est utilisé, l'outil peut rester chargé d'air après l'avoir débranché ; l'outil pourra fonctionner après que le conduit d'air est débranché et pourra causer des blessures.
- Toujours débrancher l'arrivée d'air :
1) avant d'effectuer des ajustements ; 2) pour faire l'entretien de l'outil ; 3) lorsque l'outil n'est pas utilisé ; 4) pour le déplacer à une autre zone de travail, car l'outil peut être activé par accident et peut causer des blessures.
Mandrin
Le mandrin de 9.5
(3/8 po) (A) est un mandrin sans clé permettant de changer rapidement et facilement les mèches.
Gachette
La gachette (B) permet de contrôler la mise en marche et l'arrêt de l'outil pneumatique.
Interrupteur avant/ arrière
L'interrupteur Avant/arrière (C) est facilement accessible d'une main du côté gauche ou du côté droit de l'outil et permet de changer la direction rapidement.
Poignee
Cet outil pneumatique compte une poignée ergonomique (D) faite d'élastomère thermoplastique (ETP) moulé conçue pour plus de confort, moins de glissement et un meilleur contrôle de l'outil.
ENTREE D'air
L'entrée d'air de l'outil (E), située tout en bas de la poignée, est utilisée pour raccorder l'alimentation en air ayant un filetage conique NPT de 6,4 mm (1/4 po).
Coussinets antichoc pour boitier
Les coussinets antichoc pour boîtier (F) empêchent le boîtier de se fissurer lorsqu'él outil pneumatique tombe accidentellement.
Avertissement:
Le branchement recommandé est illustré dans la figure A. Les outils pneumatiques fonctionnent selon une grande plage de pression d'air. Pour une efficacité maximale et une longue vie de l'outil, la pression de l'air fournie à ces outils NE DOIT PAS dépasser la pression nominale de l'outil lorsque l'outil fonctionne. L'utilisation d'une pression plus élevée que la pression nominale peut provoquer l'usure plus rapide de l'outil et en réduire la durée. Une pression d'air plus élevée peut aussi provoquer des conditions dangereuses et une explosion. Il faut augmenter le diamètre intérieur du boyau comme compensation lorsqu'il est très long (plus de 25 pieds). FIGURE A
Il faut augmenter le diamètre intérieur du boyau comme compensation lorsqu'il est très long (plus de 25 pieds). Le diamètre intérieur minimum du boyau doit être de 3/8 po et les raccords doivent avoir les mêmes dimensions intérieures.
Il est recommandé d'utiliser des lubrificateurs et des filtres à air dans les conduits d'air pour empêcher l'eau de pénétrer dans le conduit et endommager l'outil. Vider le réservoir d'air tous les jours. Nettoyer le grillage du filtre du conduit d'air au moins une fois par semaine pour supprimer la saleté accumulée ou autre débris qui peut restreindre le débit d'air.
Règles de sécurité pour les outils pneumatiques
1) Inspecter le boyau d'air pour noter les félures ou autres problèmes. Remplacer le boyau s'il est usé. 2) Ne jamais pointer le boyau d'air en direction d'une personne. 3) Débrancher l'outil lorsqu'il n'est pas utilisé ou avant d'en effectuer l'entretien ou de changer les accessoires. 4) Utiliser les boyaux et raccords appropriés. Ne jamais utiliser de manchons de conversion rapide fixés directement sur l'outil. Ajouter而不是Ajoutez，因为原文中并没有这个单词的复数形式。一个boyau和raccord entre l'outil et l'alimentation d'air.
FIGURE A
L'entrée d'air de l'outil utilisée pour raccorder l'alimentation d'air compte un fil standard américain de 1/4 po NPT.
EMPLOI correct de l'outil
Votre nouvelle perceuse réversible 9,5 mm (3/8 po) est conçue pour percer, affuter, aléser, découvrir des trous et le brossage métallique. La perceuse est aussi utilisée pour visser et dévisser les attaches filetées. Le mandrin sans clé Jacobs® permet de changer les mèches rapidement et de façon pratique. Ne pas utiliser l'outil à d'autres fins que ce qui est indiqué sans d'abord consulter le fabricant ou le fournisseur autorisé du fabricant. Cela peut être dangereux.
Ne jamais utiliser la perceuse réversible comme un marteau pour délogger ou redresser des attaches filetées faussesées. Ne jamais essayer de modifier l'outil pour d'autres usages.
Postes de travail
Votre perceuse réversible ne doit être utilisée que comme outil à main. Il est toujours recommandé que l’utilisateur se tienne debout pour utiliser l’outil. L’outil peut être utilisé si l’utilisateur est dans une autre position, mais avant d’en faire l’utilisation, ce dernier doit s’assurer qu’il se trouve dans une position sécuritaire et qu’il peut avoir une prise ferme sur l’outil ; prendre note que lorsque l’outil est utilisé pour dévisser des attaches, l’outil peut alors s’éloigner rapidement de l’attache à dévisser. Il faut prévoir un espace à l’arrière pour le mouvement de recul de l’outil afin d’éviter le coincement de la main, du bras ou du corps.
Alimentation d'air
PRECAUCION: Esta herramienta requiere lubricacion ANTES de su uso inicial pero también antes y afterwards de cada uso adicular. AVERTISSEMENT: Utilisez une alimentation d'air propre et graziesee qui fournit une pression d'air mesurée à l'outil de 90 psi/6.2 bar lorsque l'outil fonctionne avec la gachette pleinement abaissee. Utilisez un boyau de taille et de longueur recommandees. Il est recommendé de raccorder l'outil à l'alimentation d'air tel qu'illustré dans la figure A. Ne pas brancher l'outil au système de conduits d'air sans avoir incorpore une vanne
d'arrêt facile à atteindre et à utiliser. L'alimentation d'air devrait être lubrifiée. Il est fortement recommandé d'utiliser un filtre à air avec régulateur et lubrificateur (FRL) tel qu'illustré dans la figure A pour fournir à l'outil un air propre lubrifié à la pression appropriée. Les détails de cet équipement s'obtiennent auprès de votre fournisseur. Si cet équipement n'est pas utilisé, il faut graisser l'outil en fermant l'alimentation d'air et dépressuriser le conduit en abaissant la gachette de l'outil. Débranchez l'alimentation d'air et versez dans la bague d'admission une cuillère à thé (5 cc) d'huile de graissage pour moteur pneumatique, incorporez de préférence un additif antiouille. Rebranchez l'outil à l'alimentation d'air et faites tourner l'outil lentement pendant quelques secondes pour permettre à l'air de circuler l'huile.
Graissez l'outil tous les jours si vous l'utilisez frequently ou lorsqu'il commence à ralentir ou à perdre de la puissance.
Utilisation d'une perceuse réversible avertissement:
1) Lire toutes les instructions avant d'utiliser cet outil. Tous les utilisateurs doivent recevoir une formation complète sur son utilisation et connaître les règles de sécurité. 2) Ne pas excéder la pression maximum d'utilisation d'air de 90 psi/6.2 bar. 3) Utiliser l'équipement de protection personnelle. 4) Utiliser seulement l'air comprimé dans les conditions recommandées. 5) Si l'outil semble mal fonctionner, cesser de l'utiliser et prendre les dispositions pour son entretien et sa réparation. 6) Si l'outil s'utilise avec un compensateur ou tout autre dispositif de support, s'assurer qu'il est bien assujetti. 7) Toujours garder les mains éloignées de l'accessoire de travail fixé à l'outil. 8) L'outil n'est pas isolé électriquement. Ne jamais utiliser l'outil s'il existe un risque qu'il entre en contact avec une ligne sous tension.
Utilisation d'une perceuse réversible (suite)
9) Lorsque vous utilisez l'outil, vous devez vous assurer d'avoir un bon équilibre et de tenir l'outil fermement pour contrer les forces ou réactions qui peuvent se produire en utilisant l'outil. 10) Utiliser uniquement des pièces de rechange d'origine Dewalt ou des pièces de qualité équivalente. Ne pas effectuer de réparations temporaires ou permanentes à l'aide de pièces inadéquates. 11) Ne pas verrouiller, utiliser du ruban ou du fil métallique, etc. pour immobiliser la gachette réversible dans la position de marche. La gachette doit toujours être en mesure de retourner à la position « arrêt » lorsqu'elle est libérée. 12) Toujours fermer l'alimentation d'air en direction de l'outil et abaisser la gachette pour libérer l'air du boyau d'alimentation avant d'installer, d'ajuster ou de retirer l'accessoire de travail. 13) Vérifier régulièrement les boulons et les raccords pour en noter l'usure. Remplacer au besoin. Ne pas transporter l'outil par le boyau. S'assurer de retirer la main de la gachette réversible pour transporter l'outil branché à l'alimentation d'air. 14) Assurez-vous d'éviter l'emprisonnement des pièces mobiles de l'outil par les vêtements, les attaches, les cheveux, les chiffons, etc., car cela aurait pour effet de pousser le corps vers l'outil et peut être très dangereux. 15) Il est attendu que les utilisateurs adopteront des habitudes de prudence au travail et respecteront toutes les prescriptions légales pertinentes pour installer, utiliser et entretenir l'outil. 16) Installer seulement l'outil lorsqu'un interrupteur facilement accessible et utilisable est incorporé dans l'alimentation d'air. 17) S'assurer que l'échappement d'air de l'outil ne cause pas de problème ou n'est pas dirigé sur une personne. 18) Ne jamais poser l'outil sur le sol si l'accessoire de travail est encore en marche. 19) Ne pas mettre l'outil en marche si la mèche n'est pas fermement fixée dans les mâchoires du mandrin. 20) Ne pas mettre l'outil en marche si la mèche n'est pas en contact avec la surface à percer.
21) Utiliser les mèches appropriées au type de matériel à percer. 22) Ne pas forcer la perceuse. Si le perçage devient difficile, un affûtage professionnel ou le remplacement de la mèche peut être nécessaire. 23) Ne jamais utiliser de mèches usées ou émoussées puisque cela occasionnerait une augmentation des vibrations et l'outil pourrait même briser. Une mèche qui brise peut causer des blessures.
LISTE De verifications avant de METTRE l'outil en MARCHE
- Vidanger l'eau du réservoir d'air comprimé et la condensation des conduits d'air. (Veuillez consulter la notice d'emploi du compresseur d'air.)
- Lubrifier l'outil. (Veuillez consulter la notice d'emploi du compresseur d'air.)
AVERTISSEMENT: Risque d'utilisation dangereuse. Saisir fermement le tuyau en main lors du raccordement ou de la déconnexion pour empêcher un à-coup du tuyau.
AVERTISSEMENT: Risque d'éclatement. Trop de pression d'air cause un risque sérieux d'éclatement. Vérifiez la pression maximum suggérée par le fabricant pour les outils pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser une pression nominale maximale.

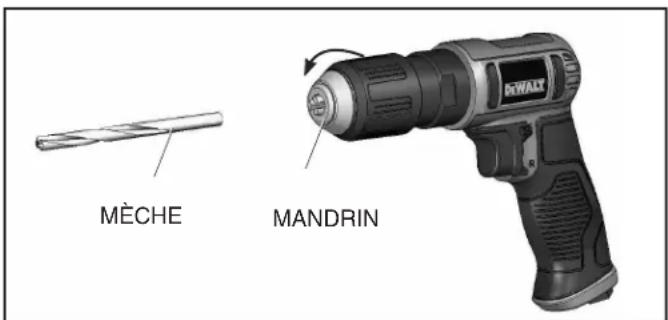

Installer/retirer les méches de perceuse
TOUJOURS séparer la perceuse de l'alimentation en air avant de changer des mèches de perceuse!
Pour installer une mèche, dévisser les mâchoires du mandrin en faisant tourner l'avant du mandrin dans le sens inverse des aiguilles d'une montre, tout en immobilisant l'arrête. - Insérer la mèche doucement dans le mandrin. Pour assurer un bon fonctionnement, s'assurer que la mèche est bien insérée dans les mâchoires du mandrin. - Ajuster l'outil en position avancer ou inverser, selon la tâche à effectuer. « A » est pour la direction avant et « I » est pour la direction inversée. - Visser les mâchoires du mandrin en faisant tourner l'avant du mandrin dans le sens des aiguilles d'une montre, tout en immobilisant l'arrête.
REMARQUE: Si possible, fixer la pièce de travail sans un étau ou une pince avant de commencer le perçage.
Pour retirer une mèche, dévisser les mâchoires du mandrin.
en faisant tourner l'avant du mandrin dans le sens inverse des aiguilles d'une montre, tout en immobilisant l'arrière.
- Retirer la mèche soigneusement une fois que les mâchoires sont suffisamment desserrées.
Procédures de fonctionnement mise en MARCHE (FIG. 1, page 2)
- Mettre le compresseur à air en marche et permettre au réservoir à air de se remplir.
- Régler le régulateur du compresseur sur 6,2 bars (90 PSI). Cet outil fonctionne à une pression d'air maximale de 6,2 bars (90 PSI).
- Régler l'outil à la position Avant ou Arrière.
- Maintenir la gachette enfoncée pour permettre l'outil en marche.
Arrét (FIG. 1, page 2)
- Relacher la gachette afin d'arrêter l'outil.
- Avant de changer la mèche ou un accessoire, toujours débrancher l'alimentation en air afin d'éviter les blessures.
- Une fois le travail terminé, arrêtez le compresseur à air et rangez l'outil pneumatique après l'avoir lubrifié.
Instructions sur le fonctionnement
- Marquer l'endroit de perçage désiré à l'aide d'une alène ou d'un point d'ouverture comme point de prise pour la mèche.
- Placer la pointe de la mèche à l'endroit de la marque et exercer une pression sur la gâchette afin de mettre la perceuse en marche. Pour le percage des métaux, appliquer du lubrifiant afin de réduire la friction et le broutage. Exercer une pression constante et uniforme lors du guidage de la perceuse.
- Réduire la pression avant de passer à travers de la pièce de travail. Continuer à maintenir la gâchette enfoncée jusqu'à ce que la mèche soit complètement ressortie du trou percé.
AVENTISSEMENT: Il est recommandé d'utiliser des lunettes
de sécurité et un masque filtrant. Le perçage de certains matériaux peut produire des poussières dangereuses et il peut être nécessaire de porter de l'équipement respiratoire spécial. Vérifier avant d'utiliser l'outil. Bien que le niveau sonore de l'outil soit faible, la procédure de perçage en cours peut créer un niveau sonore tel que le port de protecteurs d'oreilles peut s'avérer nécessaire. Il est recommandé d'utiliser des gants de protection. MISE EN GARDE: La meule ou la surface peuvent venir extrêmement chaudes lors du perçage. NE PAS toucher l'outil avant qu'il n'ait refroidi.
Graissage
Les outils pneumatiques doivent être graissés pendant toute la vie des outils. Le moteur pneumatique et les coussinets utilisent l'air comprimé pour actionner l'outil et comme l'humidité de l'air comprimé entraîne la formation de rouille sur le moteur et les pièces internes de l'outil, il faut graisser l'outil tous les jours. Tout manquement à graisser les outils correctement réduira fortement la vie de l'outil et annulera la garantie.
ATTENTION: Il faut graisser l'outil AVANT L'EMPLOI initial, avant et après chaque usage additionnel.
Pour graisser l'outil pneumatique à la main :
- Retirer tout l'équipement installé sur les outils pneumatiques, tels que : perceuses, accessoires, etc.
- Retirer l'accessoire de la prise de l'outil pneumatique, comme les douilles, les ciseaux, etc.
- Abaisser la gachette ou la commande et placer environ une cuillère à thé (5 cc) d'huile à outil pneumatique dans l'entrée d'air. (En abaisant la gachette ou la commande, l'huile peut circuler dans le moteur).
REMARQUE : Utiliser l'huile SAE n°10 si l'huile à outil pneumatique n'est pas disponible.
- Raccorder l'outil sur une source d'air, couvrir l'extrémité de l'échappement d'une serviette et faire fonctionner de 20 à 30 secondes.
AVERTISSEMENT: Gardez hors de la portée des enfants. En cas d'ingestion, ne pas provoquer de vomissement, appelez un médecin immédiatement.
AVERTISSEMENT: L'exécution d'huile dans le moteur est immédiatement expulsée par l'orifice d'échappement. Toujours éloigner l'orifice d'échappement des gens ou objets.
Avertissement:
Il faut graisser l'outil pneumatique avant de le ranger. Se reporter aux instructions sur le « Graissage » en omettant l'étape 4.
Information sur les réparations
Veuillez recueillir informations suivantes pour tous les appels au Service à la clientèle :
Numéro du modèle
Date et lieu de l'achat
Garantie completed (3) an
Les outils industriels de service intensif de DEWALT sont garantis pour une période de un (3) an à partir de la date d'achat. DEWALT réparera également toutes défectuosités provoquées par un défaut de matériel ou de fabrication. Pour des renseignements relatifs aux réparations sous garantie, composer le 1-800-4-DEWALT. Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d'autres droits qui varient d'un État ou d'une province à l'autre.
AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits
venus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.
Reemplacement gratuit des etiquettes
D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le
1-800-4-DEWALT pour en obtenir le remplacement gratuit.
GLOSSaire
CFM: pieds cubes par minute.
SCFM : pieds cubes par minute (standard), une unité de mesure du soufflage.
PSI : livres par pouce carré, une unité de mesure de pression.
Code de certifications : les produits qui affichent un ou plusieurs des étampes suivantes : UL, CUL, ETL, CETL ont été évalués par un laboratoire de sécurité indépendant sanctionné par l'OSHA et qui répondent aux normes en vigueur des Underwriters Laboratories en ce qui a trait à la sécurité.
TR/MIN : Tours par minute ; est une unité de mesure indiquant la fréquence d'un tour
BPM: Battements par minute.
NPT: « National pipe thread » (filetage conique) ; est une norme américaine pour les filetages coniques utilisés dans les tuyaux et les raccords filétés.
ID: Diamètre intérieur
Grassez tous les jours pour un rendement optimal.
Les outils pneumatiques doivent être graissés pendant toute la vie des outils. Le moteur pneumatique et les coussinets utilisent l'air comprimé pour actionner l'outil et comme l'humidité de l'air comprimé entraîne la formation de rouille sur le moteur et les pièces internes de l'outil, il faut graisser l'outil tous les jours. Tout manquement à graisser les outils correctement réduira fortement la vie de l'outil et annulera la garantie.
ATENCLION: Il faut graisser l'outil AVANT I'emploi initial, avant et après chaque usage additionnel.
Pour graisser l'outil pneumatique à la main :
- Retirer l'accessoire de la prise de l'outil pneumatique, comme les douilles, les ciseaux, etc.
- Abaisser la gachette ou la commande et placer environ une cuillère à thé (5 cc) d'huile à outil pneumatique dans l'entrée d'air. (En abaissant la gachette ou la commande, l'huile peut circuler dans le moteur).
Remarque: utiliser l'huile SAE n°10 si l'huile à outil pneumatique n'est pas disponible.
ADVERTENCIA: Gardez hors de la portée des enfants. En cas d'ingestion, ne pas provoquer de vomissement, appelez un medicine immediatement.
ADVERTENCIA: L'excedent d'huile dans le moteur est immédiatement expulsé par l'orifice d'échéppement. Toujours éloigner l'orifice d'échéppement desgens ou objets.
Rangement:
Il faut graisser l'outil pneumatique avant de le ranger.
Se reporter aux instructions sur le « Graissage » en omettant l'étape 4.
