SXM112A - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de retour (moniteur au sol)
Modèle	ALTO SXM112A
Catégorie	Haut-parleur actif
Dimensions approximatives	34 x 45 x 28 cm
Poids approximatif	12,5 kg
Alimentation	Secteur (câble d'alimentation inclus)
Puissance	Non spécifié, mais adapté pour sonorisation
Entrée audio	1 x entrée combo XLR/TRS 6,35 mm (Jack 1/4 po)
Sortie audio	1 x XLR (lien vers un autre haut-parleur)
Contrôles	Volume, sélecteur de préréglages, interrupteur de mise à la terre, interrupteur marche/arrêt
Indicateurs LED	Alimentation (marche), écrêtement (clip)
Préréglages intégrés	FLAT, VOCAL 1, VOCAL 2, GUITAR 1, GUITAR 2, PIANO, DRUMFILL+SUB, TWIN, STAGE, BOOM, SIDEFILL, ANTIFEEDBACK, LOUDNESS, FULL RANGE+SUB, ENTERTAINER, ROCK&ROLL
Réponse en fréquence	Non spécifiée, mais adaptée pour utilisation vocale et instrumentale
Fonctions principales	Moniteur de scène avec réglages présélectionnés pour différentes sources audio
Matériau du boîtier	Bois ou plastique renforcé (typique)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement avec le câble d'alimentation fourni ; débrancher avant nettoyage ; ne pas exposer à l'humidité.
Pieces détachées et réparabilité	Contacter un service agréé pour les réparations. Aucune pièce détachée fournie.

FOIRE AUX QUESTIONS - SXM112A ALTO

Comment brancher le haut-parleur ALTO SXM112A ?

Branchez le câble d'alimentation inclus à l'entrée correspondante à l'arrière. Utilisez un câble XLR ou TRS (non inclus) pour connecter une source audio à l'entrée. La sortie XLR permet de relier un second haut-parleur.

Que faire si le voyant d'écrêtement (clip) clignote ?

Le voyant d'écrêtement s'allume ou clignote lorsque le signal est trop fort et risque de déformer le son. Réduisez le volume ou ajustez les réglages de la source audio pour éviter d'endommager le haut-parleur.

À quoi sert le sélecteur de préréglages (PRESETS) ?

Le sélecteur permet de choisir parmi 16 préréglages optimisés pour différentes utilisations : voix, guitare, piano, percussion, etc. Par exemple, le mode FLAT donne une réponse plate, tandis que VOCAL 1 réduit les basses pour un son plus clair pour la parole.

Puis-je utiliser ce haut-parleur avec un caisson de basses (subwoofer) ?

Oui, plusieurs préréglages sont conçus pour une utilisation avec un caisson : DRUMFILL+SUB et FULL RANGE+SUB filtrent les basses pour éviter la distorsion et la surchauffe, offrant un meilleur contrôle des graves.

Comment réduire le bruit de fond ou les ronflettes ?

Utilisez l'interrupteur MISE À LA TERRE (Ground Lift) à l'arrière. Il aide à éliminer les bruits indésirables causés par des boucles de masse. Activez-le si vous entendez un ronflement.

Quels câbles sont nécessaires ?

Le haut-parleur est livré avec un câble d'alimentation. Pour l'audio, vous aurez besoin d'un câble XLR ou TRS (Jack 6,35 mm) pour l'entrée et éventuellement d'un câble XLR pour la sortie. Les microphones, câbles et console de mixage ne sont pas inclus.

Comment nettoyer le haut-parleur ?

Débranchez l'appareil avant tout nettoyage. Essuyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le boîtier.

Le haut-parleur ne s'allume pas, que vérifier ?

Assurez-vous que le câble d'alimentation est correctement branché à l'entrée et à une prise secteur fonctionnelle. Vérifiez que l'interrupteur d'alimentation est en position ON. Le voyant d'alimentation doit s'allumer. Si le problème persiste, contactez un service technique.

Quels sont les préréglages recommandés pour la voix ?

Les préréglages VOCAL 1 et VOCAL 2 sont conçus pour la voix. VOCAL 1 réduit les basses fréquences, tandis que VOCAL 2 met l'emphase sur les médiums en réduisant à la fois les basses et les aigus.

Puis-je utiliser ce haut-parleur comme enceinte principale ?

Oui, le SXM112A peut servir d'enceinte principale ou de moniteur de scène. Grâce à ses préréglages, il s'adapte à différentes configurations : utilisez FLAT pour une réponse neutre, ou STAGE pour réduire la résonance des planchers.

MODE D'EMPLOI SXM112A ALTO

Moniteur TOURMAX
Cable d'alimentation
Guide d'utilisation simplifie
- Consignes de sécurité et informations concernant la garantie

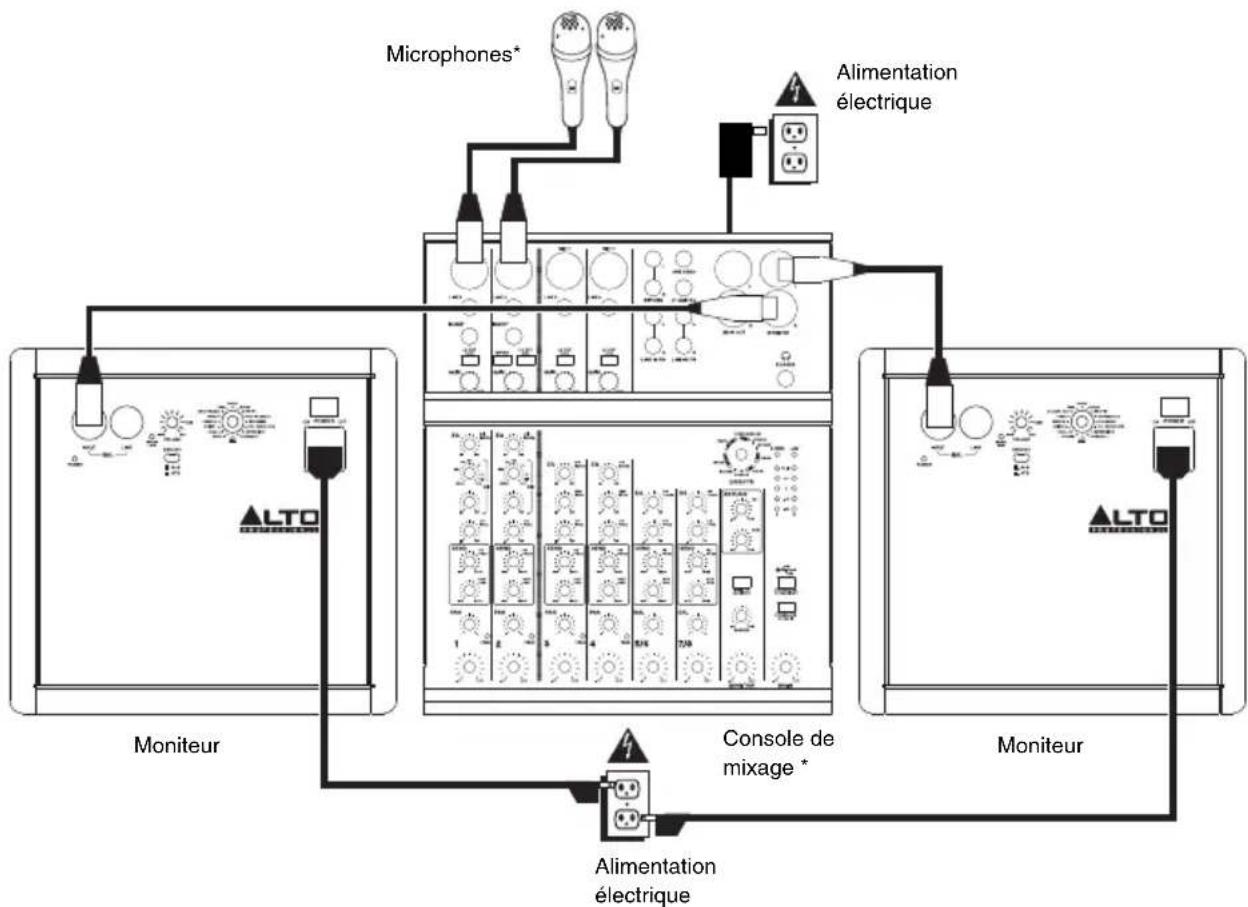

SCHEMA DE CONNEXION

* Remarque: Microphones, cables, console de mixage, non inclus.

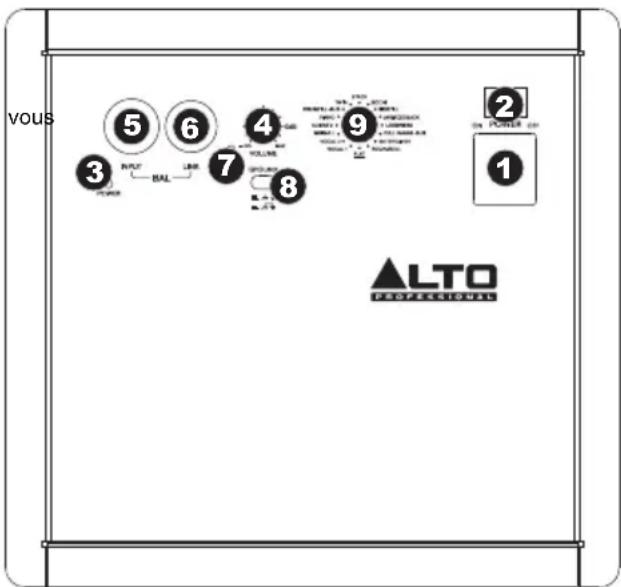

CHARACTERISTIQUES DU PANNEAU ARRÈRE

1. ENTRÉE D'ALIMENTATION - Branchez le cable d'alimentation inclus à cette entree et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur de mise en marche est régèle sur « Off » lorsque branchez/débranchez le cable d'alimentation.
2. INTERRUPEUR D'ALIMENTATION - Met l'appareil sous et hors tension. Assurez-vous que le bouton du volume soit complètement fermé (« zéro ») avant demettre le haut-parleur sous tension.
3. DEL D'ALIMENTATION - S'allume lorsque le hautparleur est sous tension.
4. VOLUME - Ce bouton permet d'ajuster le volume des haut-parleurs.
5. ENTREE - Utilisez un cable TRS ou XLR de 14 po (non inclus) pour brancher une source audio à cette entree.
6. SORTIE - Utilisez un cable XLR standard (non inclus) pour brancher le moniter à l'entrée du haut-parleur, qui peut être actif ou passif.
7. DEL D'ÉCRÉTEMENT - S'allume pour indiquer l'écrétement du signal. Si la DEL clignote ou s'allume ou
8. INTERRUPEUR DE MISE A LA TERRE - Activer d'graves et de réduire les bruits indésirables.
9. SELECTIONEUR DE PRERÉGLAGE - Ce sélecteur par consulter la section PRERÉGLAGES pour une descrip

PRESETS

FLAT - Ce préréglage procure une réponse en fréquence typique d'un monitér au sol.

VOCAL 1 - Ce prépréglage est similaire au FLAT mais inclus un contrôle passag-haut afin de réduire certaines basses fréquences. Ce prépréglage est optimal pour les performances à haute teneur vocale.

VOCAL 2 - Ce prépréglage est similaire au FLAT mais inclus un contrôle passée-haut et passée-bas afin de réduire certaines bassés et hautes féquences, mettant l'emphase sur les moyennes féquences.

GUITAR 1 - Ce préréglage est optimal pour les mixes à haute teneur en guitare.

GUITAR 2 - Ce prépréglage est optimal pour les mixes à haute teneur en guitare acoustique. Les basses fréquences produites par une guitare acoustique sont réduites alors que les hautes fréquences sont amplifiées afin de compenser pour les fréquences aiguées qui ne peuvent être captées sans micro. (Vous pouvez même brancher la guitare directement à l'entrée du monitateur.)

PIANO - Ce preréglage est idéal pour les pianos acoustiques et les claviers électroniques.

DRUMFILL+SUB - Ce prépréglage inclut un filtré passée-haut pour supprimer les basses fréquences afin de pouvoir utiliser le monitér avec un caisson d'extremes graves (pour un plus grand contrôle des basses fréquences).

TWIN - Ce prépréglage réduit les basses fréquences et accentue les haute fréquences afin d'optimiser la réponse en fréquence lors de l'utilisation de deux moniteurs.

STAGE - Ce preréglage réduit la résonnance des basses fréquences non désirées des planchers suspendus en bois ou en métal.

BOOM - Ce préréglage devrait être utilisé lorsque le moniteur est utilisé à proximé d'un microphone sur trépied.

SIDEFILL - Ce prépréglage devrait être utilisé lorsque le moniteur est placé à l'horizontal.

ANTIFEEDBACK - Ce préreglage supprime les fréquences responsables de la retroaction acoustique.

LOUDNESS - Ce prépréglage produit une courbe, réduction des moyennes féquences, augmentation des féquences basses et aigués. Ce prépréglage devrait être utilisé lors d'écoute prolongée à un bas niveau de pression acoustique.

FULL RANGE+SUB - Ce préréglage réduit la distorsion et la surchauffe de la bobine afin de diminuer la compression lors de l'utilisation d'un caisson d'extrêmes graves.

ENTERTAINER - Ce prégélage est idéal lors de l'utilisation d'une combinaison de claviers électroniques, microphones et d'appareils pour karaoke et MP3. Ce prégélage amplifie les basses et hautes fréquences afin d'obtenir un mixe clair pour ces apparèils.

ROCK&ROLL - Ce prépréglage est optimisé afin de produit une plage dynamique sans compromètre la bande passante de l'amplificateur et la puissance du haut-parleur.
