Producttype	Monitorluidspreker (vloermonitor)
Model	ALTO SXM112A
Categorie	Actieve luidspreker
Geschatte afmetingen	34 x 45 x 28 cm
Geschat gewicht	12,5 kg
Voeding	Netstroom (stroomkabel inbegrepen)
Vermogen	Niet gespecificeerd, maar geschikt voor geluidsversterking
Audio-ingang	1 x combo-ingang XLR/TRS 6,35 mm (Jack 1/4 inch)
Audio-uitgang	1 x XLR (verbinding naar een andere luidspreker)
Bedieningselementen	Volume, voorinstellingskiezer, aardingsschakelaar, aan/uit-schakelaar
LED-indicatoren	Voeding (aan), clipping (clip)
Ingebouwde voorinstellingen	FLAT, VOCAL 1, VOCAL 2, GUITAR 1, GUITAR 2, PIANO, DRUMFILL+SUB, TWIN, STAGE, BOOM, SIDEFILL, ANTIFEEDBACK, LOUDNESS, FULL RANGE+SUB, ENTERTAINER, ROCK&ROLL
Frequentierespons	Niet gespecificeerd, maar geschikt voor zang en instrumentaal gebruik
Belangrijkste functies	Stagemonitor met vooraf ingestelde instellingen voor verschillende audiobronnen
Behuizingsmateriaal	Hout of versterkt plastic (typisch)
Onderhoud en reiniging	Afvegen met een droge, zachte doek. Gebruik geen schurende producten.
Veiligheid	Alleen gebruiken met de meegeleverde stroomkabel; loskoppelen voor reiniging; niet blootstellen aan vocht.
Onderdelen en repareerbaarheid	Neem contact op met een erkende service voor reparaties. Geen reserveonderdelen meegeleverd.

Veelgestelde vragen - SXM112A ALTO

Hoe sluit ik de ALTO SXM112A luidspreker aan?

Sluit de meegeleverde stroomkabel aan op de bijbehorende ingang aan de achterzijde. Gebruik een XLR- of TRS-kabel (niet inbegrepen) om een audiobron op de ingang aan te sluiten. De XLR-uitgang maakt het mogelijk een tweede luidspreker aan te sluiten.

Wat te doen als het clipping-lampje knippert?

Het clipping-lampje gaat branden of knipperen wanneer het signaal te sterk is en het geluid kan vervormen. Verlaag het volume of pas de instellingen van de audiobron aan om schade aan de luidspreker te voorkomen.

Waar dient de voorinstellingskiezer (PRESETS) voor?

Met de kiezer kunt u kiezen uit 16 voorinstellingen die zijn geoptimaliseerd voor verschillende toepassingen: stem, gitaar, piano, percussie, enz. Bijvoorbeeld, de FLAT-modus geeft een vlakke respons, terwijl VOCAL 1 de lage tonen reduceert voor een helderder geluid voor spraak.

Kan ik deze luidspreker gebruiken met een subwoofer?

Ja, verschillende voorinstellingen zijn ontworpen voor gebruik met een subwoofer: DRUMFILL+SUB en FULL RANGE+SUB filteren de lage tonen om vervorming en oververhitting te voorkomen, wat een betere controle over de lage tonen biedt.

Hoe verminder ik achtergrondruis of brom?

Gebruik de AARDING-schakelaar (Ground Lift) aan de achterzijde. Deze helpt ongewenste ruis veroorzaakt door massalussen te elimineren. Schakel hem in als u een brom hoort.

Welke kabels zijn nodig?

De luidspreker wordt geleverd met een stroomkabel. Voor audio heeft u een XLR- of TRS-kabel (Jack 6,35 mm) nodig voor de ingang en eventueel een XLR-kabel voor de uitgang. Microfoons, kabels en mengpaneel zijn niet inbegrepen.

Hoe reinig ik de luidspreker?

Koppel het apparaat los voor reiniging. Veeg het oppervlak af met een zachte, droge doek. Gebruik geen chemische of schurende producten die de behuizing kunnen beschadigen.

De luidspreker gaat niet aan, wat controleren?

Zorg ervoor dat de stroomkabel correct is aangesloten op de ingang en op een werkend stopcontact. Controleer of de aan/uit-schakelaar in de AAN-stand staat. Het voedingslampje moet gaan branden. Als het probleem aanhoudt, neem dan contact op met een technische dienst.

Welke voorinstellingen worden aanbevolen voor zang?

De voorinstellingen VOCAL 1 en VOCAL 2 zijn ontworpen voor zang. VOCAL 1 vermindert de lage frequenties, terwijl VOCAL 2 de nadruk legt op de middentonen door zowel lage als hoge tonen te verminderen.

Kan ik deze luidspreker als hoofdluidspreker gebruiken?

Ja, de SXM112A kan dienen als hoofdluidspreker of als stagemonitor. Dankzij de voorinstellingen past hij zich aan verschillende configuraties aan: gebruik FLAT voor een neutrale respons, of STAGE om de resonantie van de vloer te verminderen.

GEBRUIKSAANWIJZING SXM112A ALTO

• TOURMAX monitor
  Stroomkabel
• Snelstartgids
  Veiligheidsvoorschriften & boekje met informatie over de garantie

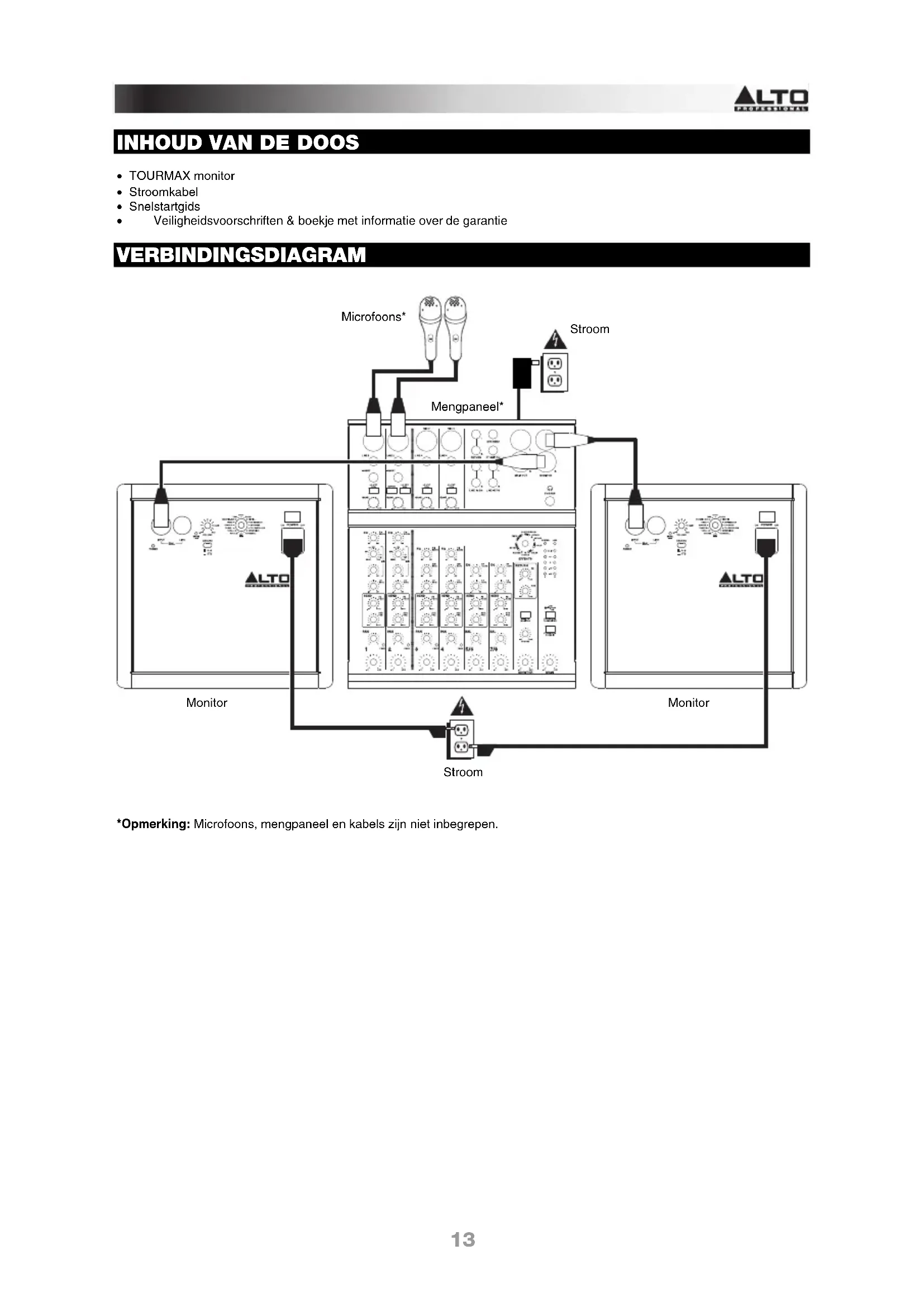

VERBINDINGSDIAGRAM

*Opmerking: Microfoons, mengpaneel en kabels zich niet inbegren.

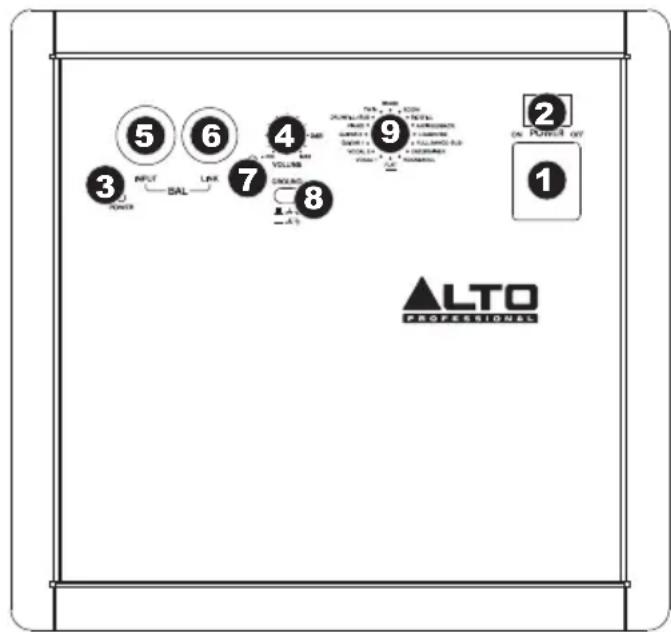

OVERZICTT ACHTERPANEL

1. POWER INPUT - Sluit de meegeleverde stroomkabel aan op deze ingang en sluit het andere uiteinde van de kabel aan op een strooombron. Zorg ervoor dat de POWER-schakelaar van de luidspreker op "off" staat bij het aansluiten en loskoppelen van de kabel.
2. POWER SWITCH - Schakelt de luidspreker aan/uit. Zorg ervoor dat de VOLUME-knop op "nul" staat voor het inschakenen.
3. POWER LED - Brandt wanneer de luidspreker is ingeschakeld.
4. VOLUME - Draai deze knop om het luidsprekervolume aan te passen.
5. INPUT - Gebruik een standard 1/4" TRS- of XLR-kabel (niet meegeleverd) om uw geluidsbron op deze ingang aan te sluiten.
6. OUTPUT - Gebruik een standard XLR-kabel (niet meegeleverd) om de monitor aan te sluiten op de ingangen van uw speaker, die actief of passief kunnen zich.
7. SIGNAL LIMIT LED - Gaat branden wanner het audiosignaal, verzonden aan de luidspreker, begint te "clippen" of cervormd is. Als dit lampje vaak of gestaag brandt, verlaag dan het volume van uw geluidsbron.
8. GROUND SWITCH - Druk deze knop in om de subwoofer te aarden, wat brom of ruis kan verminderen.
9. PRESET SELECTOR - Zet deze knop op de optimale instelling voor de kamer. Zie de sectie PRESETS (voorinstellenen) voor een beschrijving van de instellenen.

PRESETS

FLAT - Deze preset zorgt voor een freiendiebeik dat typisch is voor een vloermonitor.

VOCAL 1 - Deze preset is vergelijkbaar met de FLAT-preset, maar bevat een high-pass filter om een aantal lage frequencies te verminderen. Deze preset is optimaal voor optredens met belangrijke vocale partijen.

VOCAL 2 - Deze preset is vergelijkbaar met de FLAT-preset, maar bevat een high-pass en een low-pass filter om een aantal lage en hoge frequencies te verminderen en de middenfrequencies te benadrukken.

GUITAR 1 - Deze preset is optimaal voor het monitoren van geluidsmixen met veel gitaarpartijen.

GUITAR 2 - Deze preset is optimaal voor het monitoren van geluidsmixin met veel akoestische gitaar. Lagere frequencies, gegeneerd door de klankkast van een akoestische gitaar, worden onderdrukt, verwijl hogere frequencies worden versterkt om het gebrek aan hoge tonen uit de pick-up te compenseren. (U kunt zichs de gitaar direct op de INPUT van de monitor aansluiten.)

PIANO - Deze preset is goed geschikt voor zowel akoestische piano als elektronische keyboards

DRUMFILL+SUB - Deze preset is voorzien van een scherpe high-pass filter om doffe lage frequencies te verwijden. Zo kan de monitor gebruikt worden in combinatie met een subwoofer (voor extra controle van de lage frequencies).

TWIN - Deze preset verminderlage frequencies en versterkt de hoge frequencies om de frequentierresponds te verhogen wonneer twee van deze monitoren samen worden gezruikt.

STAGE - Deze preset verminder ontgewenste lage frequentieresonantie, aanwezig bij opgehangen houten of metalen vloeren.

BOOM - Deze preset moet worden gebruikt voor near-field-monitoring, als de monitor worden geplaatst in de buurt van een microloon op een boomstatief.

SIDEFILL - Deze preset要去en gebrukt wonneer de monitor zich bevindt in sidefill-positie.

ANTIFEEDBACK - Deze preset verminder sterk die frequencies die het meest verantwoordelijk zijn voor feedback.

LOUDNESS - Deze preset reproduecert de typische "smile"-curve: verlaagde mid-range frequenies, versterkte bass en treble. Deze preset moet worden gebruiktijdens langdurig luisteren op een laag geluidsdrukniveau (SPL).

FULL RANGE+SUB - Deze preset verminder geluidsvervorming en spoeloververhitting om krachtcompressie te verminderen tijdens gebruik in combinatie met een subwoofer.

ENTERTAINER - Deze preset is het meest geschikt voor combinaties van digitale keyboards, zangmicrofoons en karaoke/MP3-apparaten. Zowel hoge als lage frequencies worden versterkt voor eenHoldere monitormix met deze apparaten.

ROCK&ROLL - Deze preset is geoptimaliseerd voor een maximaal dynamisch bereik, zonder de marges van de versterker en de belastbaarheid van de luidsprekers in gevaar te brengen.
