MODE D'EMPLOI PMC205L SONY
Mode d'emploi page 2 ^F
Afin de prévenir tout risque d'incendie ou d'électrocution, évitez d'exposer le lecteur à la pluie ou à l'humidité.
Afin de prévenir tout risque d'électrocution, n'ouvrez pas le boîtier. Confiez l'entretien de cet appareil exclusivement à des techniciens qualifiés.
Information
Cet appareil est considéré comme un produit laser de CLASSE 1.
L'étiquette indiquant qu'il s'agit d'un PRODUIT LASER DE CLASSE 1 est apposée à l'arrière d'appareil.
Avertissement
N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.
ATTENTION
Vous ne pouvez utiliser cet appareil qu'à partir d'une source d'alimentation en courant alternatif. Vous ne pouvez pas utiliser de piles. Si vous utilisez ce lecteur pour la première fois ou si vous ne l'avez pas utilisé pendant une période prolongée, laissez-le raccordé au secteur pendant environ une heure de façon à charger la batterie de secours intégré pour l'horloge, le programmateur, les stations de radio présélectionnées, etc. Vous pouvez utiliser le lecteur pendant la charge. Le lecteur charge automatiquement la batterie tant qu'il reste raccordé à une source d'alimentation.
Lorsque vous débranchez le cordon d'alimentation après la charge, n'oubliez pas de d'abord mettre le lecteur hors tension. Lorsqu'elle est chargée complètement, la batterie de secours offre une autonomie d'environ 30 minutes sans connexion à une source d'alimentation.
Si les données en mémoire ont été effacées, réintroduisez-les lorsque vous réutilisez le lecteur.
Table des matières
Opérations de base
4 Lecture d'un CD
6 Ecoute de la radio
8 Lecture d'une cassette
10 Enregistrement sur une cassette
Le lecteur CD
12 Utilisation de la fenêtre d'affichage
13 Localisation d'une plage déterminée
14 Lecture répétée de plages (Lecture répétée)
15 Création d'un programme personnalisé (Lecture programmée)
La radio
17 Présélection des émetteurs de radiodiffusion
18 Ecoute d'émetteurs de radiodiffusion présélectionnés
Le programmateur
19 Réglage de l'horloge
20 Se réveiller en musique
22 S'endormir en musique
Installation
23 Raccordement du système

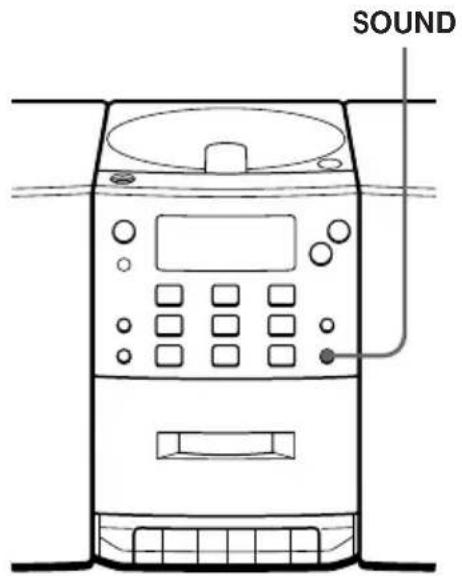

27 Sélection du champ sonore (Mode sonore/MEGA BASS)
Informations supplémentaires
28 Précautions
30 Guide de dépannage
33 Entretien
34 Spécifications
35 Index

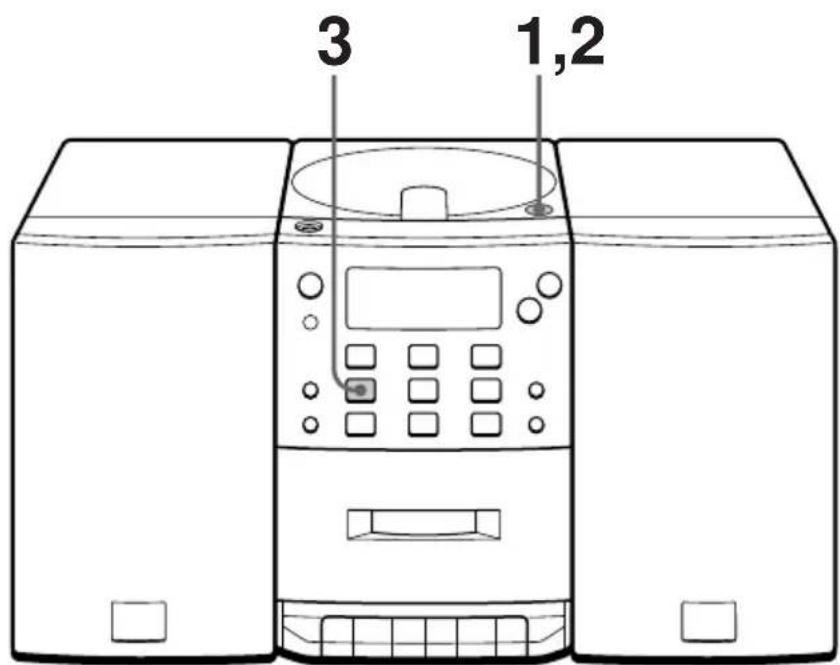

Lecture d'un CD
Pour les instructions de raccordement, voir pages 23 - 26.

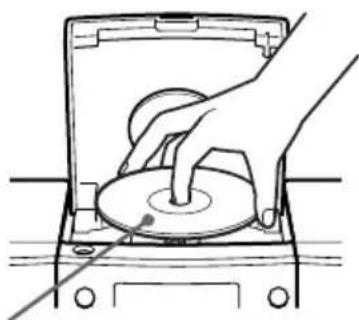

1 Appuyez, sur ▲ OPEN/CLOSE
pour ouvrir le compartiment à disque et placez un CD dans le compartiment à disque.
Avec l'étiquette vers le haut
2 Refermez le compartiment à
disque.
3 Appuyez sur ▶ (mise sous
(mise sous
tension automatique).
Le lecteur reproduit toutes les plages une fois.
Fenêtre d'affichage
01 00:02
①②③④⑤⑥⑦⑧⑨⑩
Conseil
La prochaine fois que vous désirez écouter un CD, appuyez simplement sur ▶. Le lecteur se met automatiquement sous tension et entame la lecture du CD.

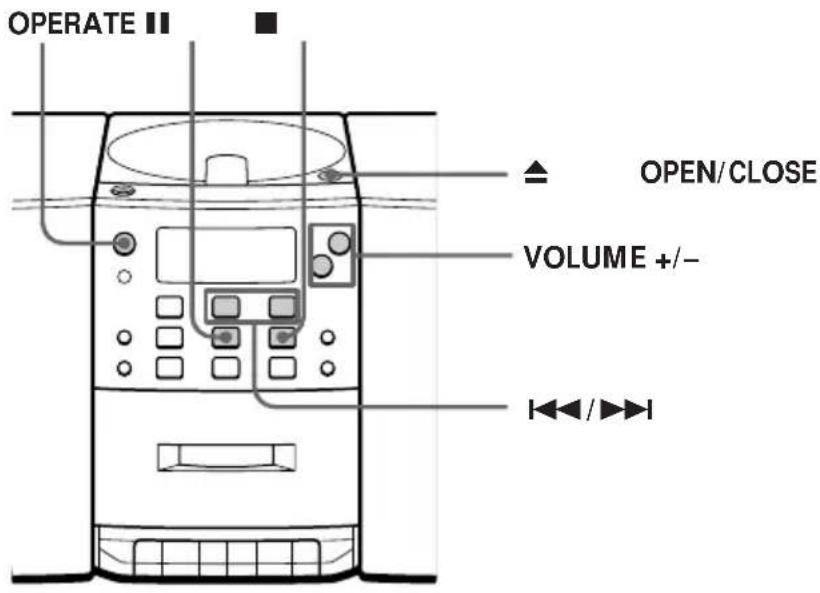

Utilisez ces touches pour exécuter diverses opérations complémentaires
| Régler le volume VOLUME +/- | |
| Arrêter la lecture ■ | |
| Activer une pause de lecture ▪ | Appuyez à nouveau sur cette touche pour reprendre la lecture après une pause. |
| Passer à la plage suivante ▶▶ | |
| Retourner à la plage précédente ◀◀ | |
| Retirer le CD ▲ OPEN/CLOSE | |
| Mettre le lecteur sous/hors tension OPERATE | |
Ecoute de la radio
Pour les instructions de raccordement, voir pages 23 - 26.
1 Appuyez sur la touche BAND
jusqu'à ce que la bande de fréquences de votre choix apparaisse dans la fenêtre d'affichage (mise sous tension automatique).
Fenêtre d'affichage
2 Maintenez la touche TUNE
+/- enfoncée jusqu'à ce que la valeur de la fréquence indiquée dans la fenêtre d'affichage commence à changer.
L'appareil passe automatiquement en revue les fréquences radio en interrompant ses recherches chaque fois qu'il détecte un émetteur dont la réception est satisfaisante.
Si vous n'arrivez pas à syntoniser l'appareil sur un émetteur particulier, appuyez sur la touche plusieurs fois de suite.
Ce symbole indique la diffusion d'une émission en stéréophonie sur la bande FM.
Conseils

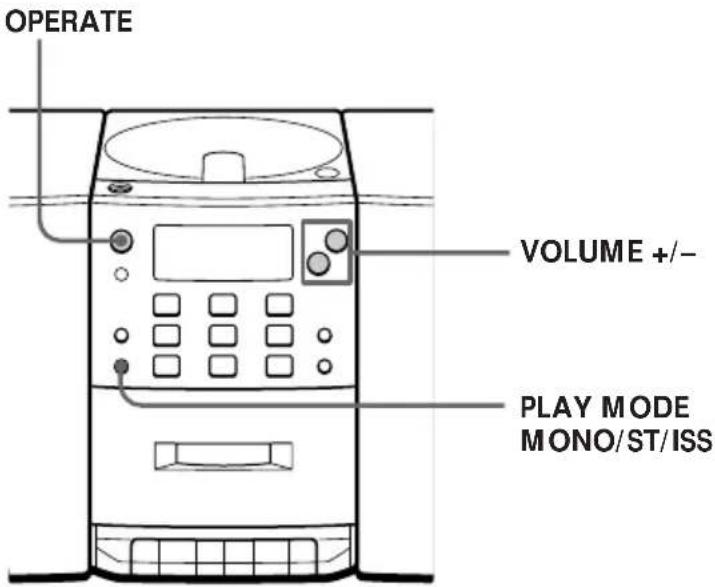

- Si la réception FM est parasitée, appuyez sur PLAY MODE/MONO/ST/ISS sur le lecteur jusqu'à ce que "Mono" apparaisse dans la fenêtre d'affichage et la réception radio sera en monaurale.
- La prochaine fois que vous souhaiterez écouter la radio, il vous suffira d'appuyer sur BAND. L'appareil se mettra automatiquement en marche. Il sera automatiquement syntonisé sur l'émetteur de radiodiffusion préalablement sélectionné.
Utilisez ces touches pour exécuter diverses opérations complémentaires
Pour Appuyez sur
Régler le volume VOLUME +/-
Mettre la radio sous/hors tension OPERATE
Pour améliorer la réception des émissions radiophoniques
FM

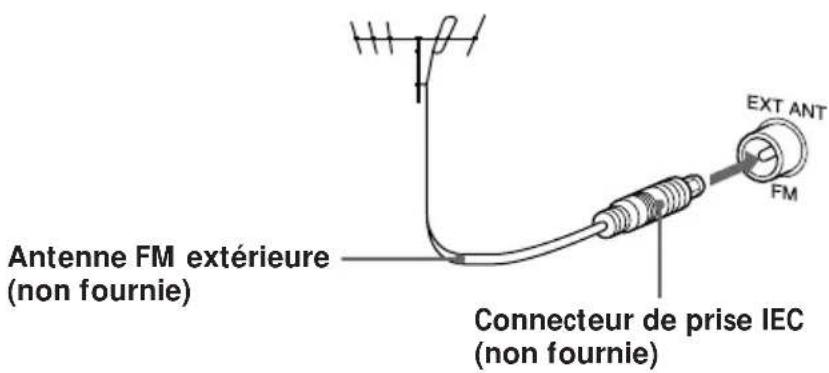

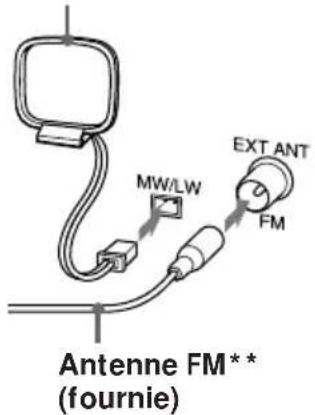

Raccordez l'antenne filaire FM fournie. Si la réception FM est toujours parasitée, débranchez l'antenne filaire FM et branchez une antenne FM extérieure (non fournie) (voir pages 25 et 26.)
PO/GO
Modifiez l'orientation de l'antenne en cadre PO/GO (fournie). (voir page 25.)
Lecture d'une cassette
Pour les instructions de raccordement, voir pages 23 - 26.
1

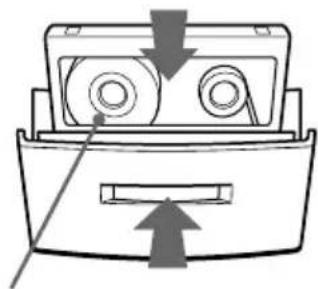

Appuyez sur ■▲ pour ouvrir le
compartiment à cassette et introduisez une cassette enregistrée. Utilisez uniquement des cassettes de TYPE I (normal). Fermez le compartiment.
Avec la face que vous voulez reproduire tournée vers vous.
2
Appuyez sur ▶.
Le lecteur se met en route (mise sous tension automatique) et entame la lecture.
Fenêtre d'affichage
TAPE
Conseil
La prochaine fois que vous voudrez écouter une cassette, appuyez simplement sur ▶. Le lecteur se met en route automatiquement et entame la lecture de la cassette.

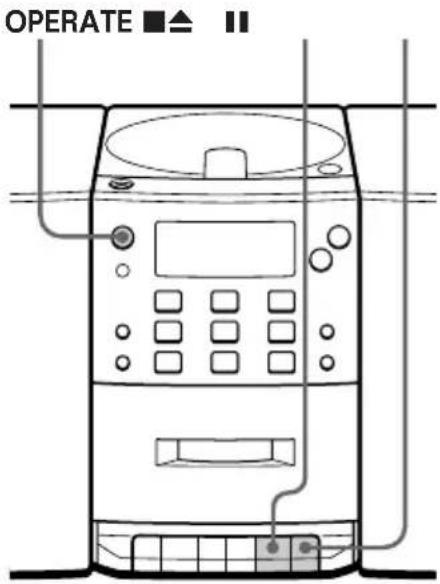

Utilisez ces touches pour exécuter diverses opérations complémentaires
Arrêter la lecture ■
Activer une pause de lecture II
Appuyez à nouveau sur la touche pour reprendre la lecture après une pause.
Avancer ou rembobiner la bande ▶▶ ou ◀◀
Ejecter la cassette ■
Mettre le lecteur sous/hors tension OPERATE

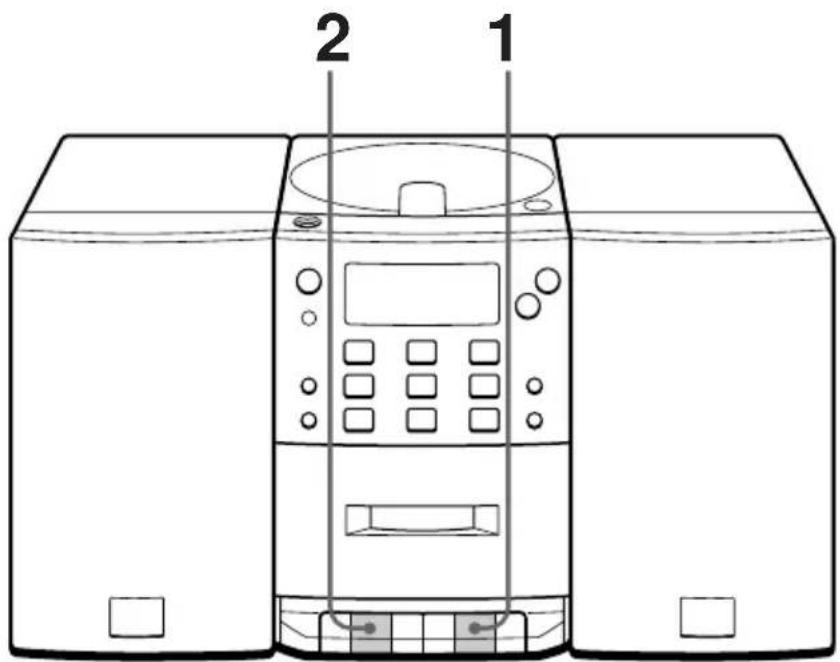

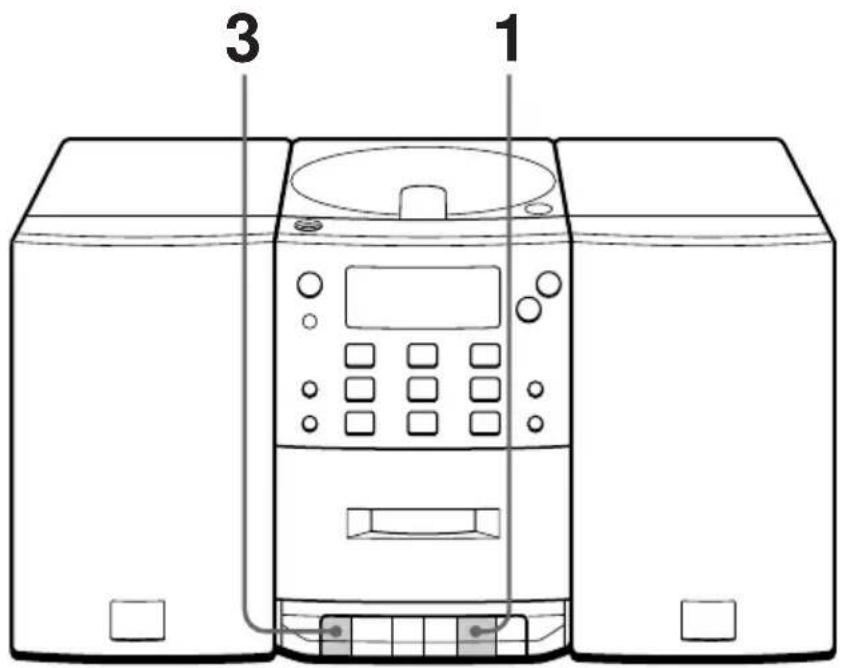

Enregistrement sur une cassette
Pour les instructions de raccordement, voir pages 23 - 26.
1

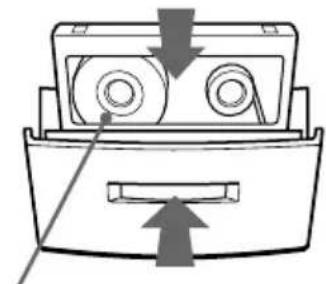

Appuyez sur ■▲ pour ouvrir le
compartiment à cassette et introduisez une cassette vierge. Utilisez uniquement des cassettes de TYPE I (normal).
Avec la face à enregistrer orientée vers vous
2
Sélectionnez la source que vous
désirez enregistrer.
Pour enregistrer du lecteur de CD, introduisez un CD (voir page 4) et appuyez sur ■ dans la section CD.
Fenêtre d'affichage
Pour enregistrer de la radio, appuyez sur BAND et syntonisez l'émetteur de votre choix (voir page 6.)
3
Appuyez sur ● pour entamer
l'enregistrement (la touche ▶ est automatiquement enfoncée).
Conseils
- Le réglage du volume ou du champ sonore (voir page 27) n'affecte pas le niveau d'enregistrement.
- Si la réception MW/LW émet un sifflement après que vous avez appuyé sur la touche ● de l'étape 3, appuyez sur PLAY MODE/MONO/ST/ISS pour sélectionner la position qui atténue au mieux le bruit.
• Pour effacer l'enregistrement, procédez comme suit:
1 Mettre le lecteur sous tension et appuyez sur FUNCTION jusqu'à ce que l'indication "TAPE" apparaisse dans la fenêtre d'affichage.
2 Appuyez sur ●.

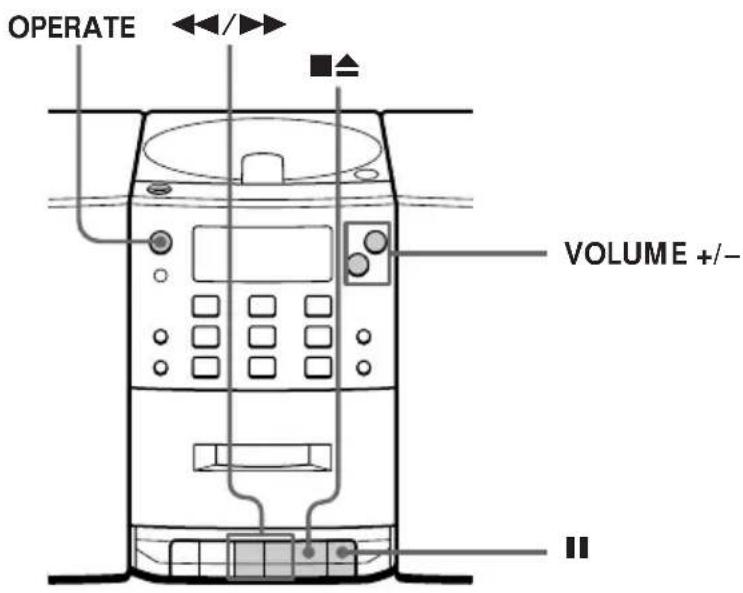

Utilisez ces touches pour exécuter diverses opérations complémentaires
Arrêter l'enregistrement ■
Activer une pause II d'enregistrement Appuyez de nouveau sur la touche pour reprendre l'enregistrement.
Mettre le lecteur sous/hors OPERATE tension
Utilisation de la fenêtre d'affichage
La fenêtre d'affichage vous permet de vérifier les informations relatives au CD.

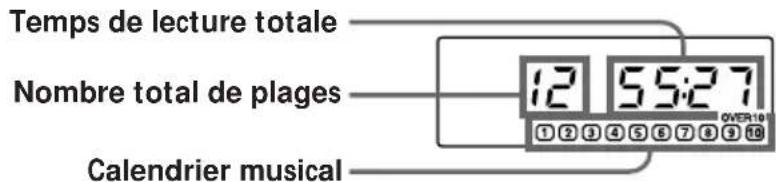

Vérification du nombre total de plages et de la durée de lecture

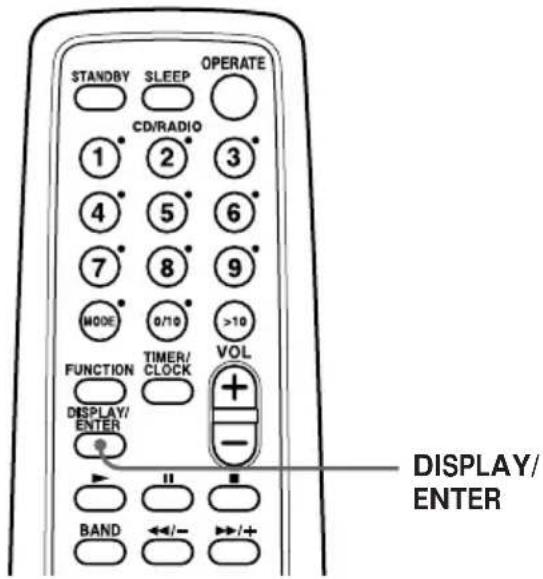

Appuyez sur DISPLAY/ENTER en mode d'arrêt.
Si le disque compte plus de 10 plages, "OVER 10" apparaît dans la fenêtre d'affichage.
Vérification de la durée résiduelle
Appuyez sur la touche DISPLAY/ENTER en cours de lecture.
Les numéros des plages du calendrier musical disparaissent après leur lecture.
Pour afficher Appuyez sur DISPLAY/
ENTER
| Le numéro de la plage en Une fois cours et la durée résiduelle de la plage en cours* |
| La durée résiduelle du CD et Deux fois le nombre de plages restantes |
| Le numéro de plage réel et le Trois fois temps de lecture |
* Si le numéro de la plage est supérieur à 20, la durée résiduelle apparaît sous la forme “-:-:-”.
Localisation d'une plage déterminée

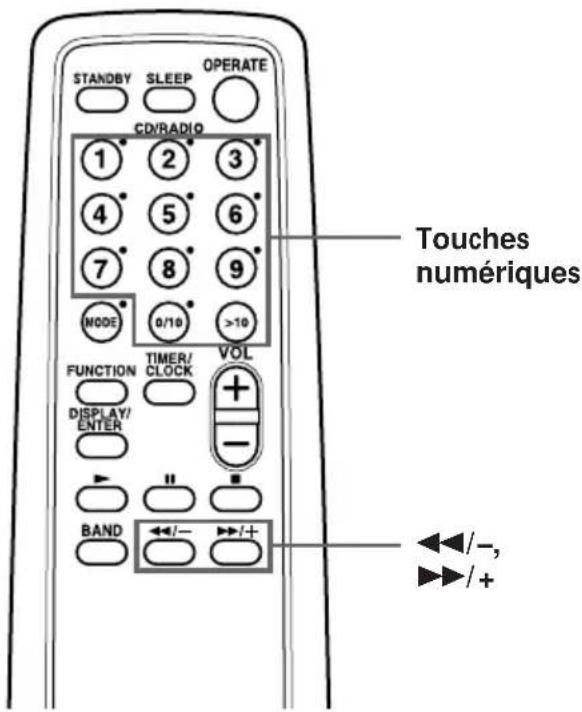

Vous pouvez localiser rapidement une plage quelconque à l'aide des touches numériques. Vous pouvez également localiser un point spécifique appartenant à une plage donnée en cours de lecture du CD.
Remarque
Vous ne pouvez pas repérer une plage spécifique si "PGM" ou "SHUF REP" est mis en évidence dans la fenêtre d'affichage. Désactivez l'indication en appuyant sur la touche ■ dans la section CD.
Conseil
Lorsque vous localisez une plage supérieure à 10, appuyez tout d'abord sur > 10, puis sur les touches numériques correspondantes. Exemple: Pour lire la plage numéro 23, appuyez tout d'abord sur >10, puis sur 2 et 3
| Pour localiser | Appuyez sur |
| directement une plage spécifique | la ou les touches numériques correspondant à la plage concernée. |
| un point spécifique en écoutant le son | les touches ▶▶/+ (avant) ou ◀◀/– (arrière) en cours de lecture et en maintenant l’une de ces deux touches enfoncée jusqu’à ce que vous atteigniez le point voulu.Lorsque vous utilisez les touches du lecteur, utilisez ◀◀/▶▶. |
| un point spécifique tout en contrôlant la fenêtre d’affichage | les touches ▶▶/+ (avant) ou ◀◀/– (arrière) en mode de pause et en maintenant l’une de ces deux touches enfoncée jusqu’à ce que vous atteigniez le point voulu.Lorsque vous utilisez les touches du lecteur, utilisez ◀◀/▶▶. |
Lecture répétée de plages
(Lecture répétée)
Vous pouvez jouer diverses plages à plusieurs reprises en mode de lecture normale, aléatoire ou programmée (voir pages 15 - 16.).
Remarque
Lorsque vous activez la lecture répétée d'une plage ou de toutes les plages, vérifiez si les indicateurs "PGM" et "SHUF REP" ne sont pas allumés dans la fenêtre d'affichage. Si l'un des deux est allumé, désactivez-le en appuyant sur la touche de la section CD.
1 Appuyez sur ■.
"Cd" apparaît dans la fenêtre d'affichage.

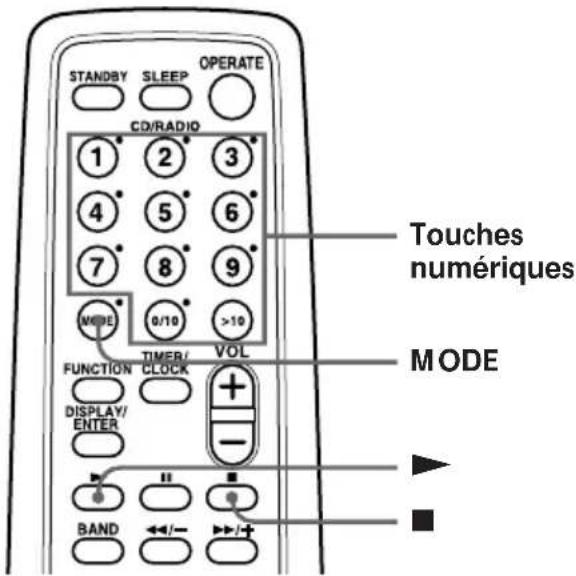

2 Appuyez sur MODE jusqu'à ce que le mode de lecture répétée de votre choix apparaisse dans la fenêtre d'affichage.
Pour répéter Sélectionnez
| une seule plage REP 1 |
| toutes les plages REP ALL |
| les plages dans un ordre SHUF REP aléatoire |
| les plages programmées PGM REP après avoirprogrammé les plages(voir étape 3 de la page 15) |
3 Appliquez l'une des deux procédures suivantes pour activer la lecture répétée :
- Lorsque vous avez sélectionné REP1, sélectionnez la plage en appuyant sur la touche numérique.
- Lorsque vous avez sélectionné REP ALL, SHUF REP ou PGM REP, appuyez sur ▶.
Pour désactiver la lecture répétée
Appuyez sur MODE jusqu'à ce que l'indicateur "REP" disparaisse de la fenêtre d'affichage.
Création d'un programme personnalisé
(Lecture programmée)
Vous avez la possibilité de programmer la lecture de 20 plages selon la séquence de votre choix.
Le lecteur CD
Conseils
- Pour créer votre propre programme sur le lecteur en sélectionnant la plage que vous désirez tout en écoutant le CD, procédez comme suit:
1 Appuyez sur ▶ pour entamer la lecture.
2 Appuyez sur PGM SET/AUTO PRESET. "PGM" clignote dans la fenêtre d'affichage.
3 Appuyez sur ◀◀◀ / ▶▶▶ pour sélectionner la plage que vous désirez programmer et appuyez sur DISPLAY/ENTER/MEM. Répétez cette étape.
4 Appuyez sur ■.
5 Appuyez sur ▶ pour commencer la lecture programmée.
Remarque
Lorsque vous programmez une plage d'un CD comptant plus de 21 plages: Si vous programmez une plage dont le numéro de plage est supérieur à 21, "--:-- " s'affiche au lieu du temps de programmation total.

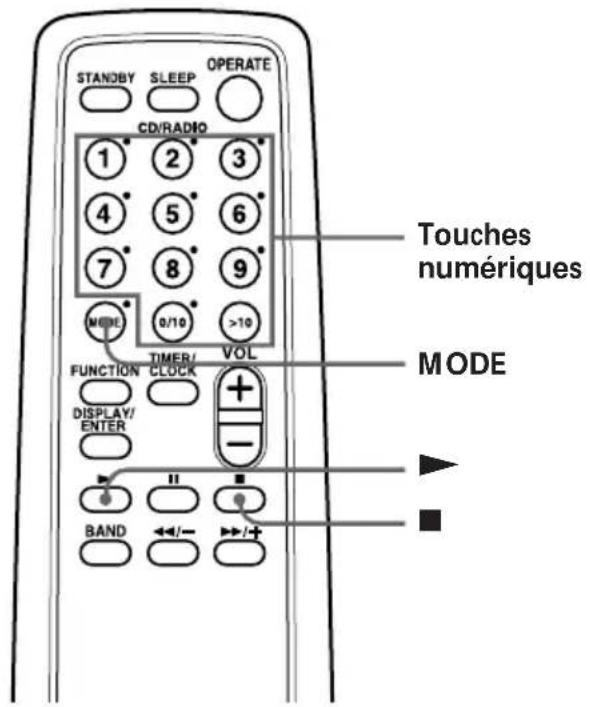

1 Appuyez sur ■. "Cd" apparaît dans la fenêtre d'affichage.
2 Appuyez sur MODE jusqu'à ce que "PGM" apparaisse dans la fenêtre d'affichage.
3 Appuyez sur les touches numériques correspondant aux plages que vous souhaitez programmer dans l'ordre de votre choix.
4 Appuyez sur ▶ pour lancer la lecture programmée.
suite à la page suivante
Création d'un programme personnalisé (Lecture programmée) (suite)
Conseils
- Vous pouvez jouer de nouveau le même programme dans la mesure où celui-ci reste mémorisé tant que vous n'avez pas ouvert le compartiment à disque.
- Vous pouvez enregistrer votre propre programme. Après avoir créé le programme, introduisez une cassette vierge dans le compartiment à cassette et appuyez sur
● sur le lecteur pour entamer l'enregistrement.
Pour désactiver la lecture programmée
Appuyez sur MODE jusqu'à ce que l'indicateur "PGM" disparaisse de la fenêtre d'affichage.

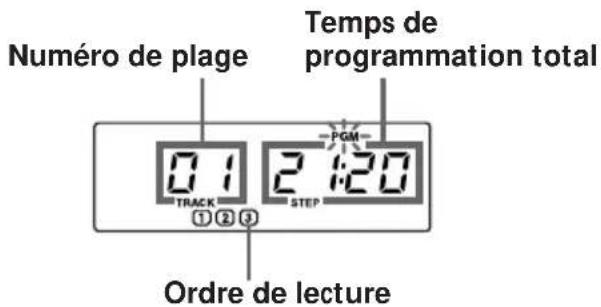

Pour vérifier la séquence de lecture des différentes plages avant de la lancer
Appuyez sur ▶▶▶ sur le lecteur.
Chaque fois que vous appuyez sur cette touche, le numéro de plage apparaît dans la fenêtre d'affichage dans l'ordre programmé.
Pour modifier le programme retenu
Appuyez une fois sur ■ si le CD est à l'arrêt et deux fois si le CD est en cours de lecture. Le programme en cours sera effacé. Ensuite, créez un nouveau programme selon la procédure de programmation.
Présélection des émetteurs de radiodiffusion
Vous pouvez enregistrer les coordonnées de plusieurs émetteurs de radiodiffusion dans la mémoire du lecteur. Celui-ci vous permet de présélectionner un maximum de 30 émetteurs de radiodiffusion (10 par bande de fréquences) dans un ordre quelconque.
BANDPGM SET/AUTO

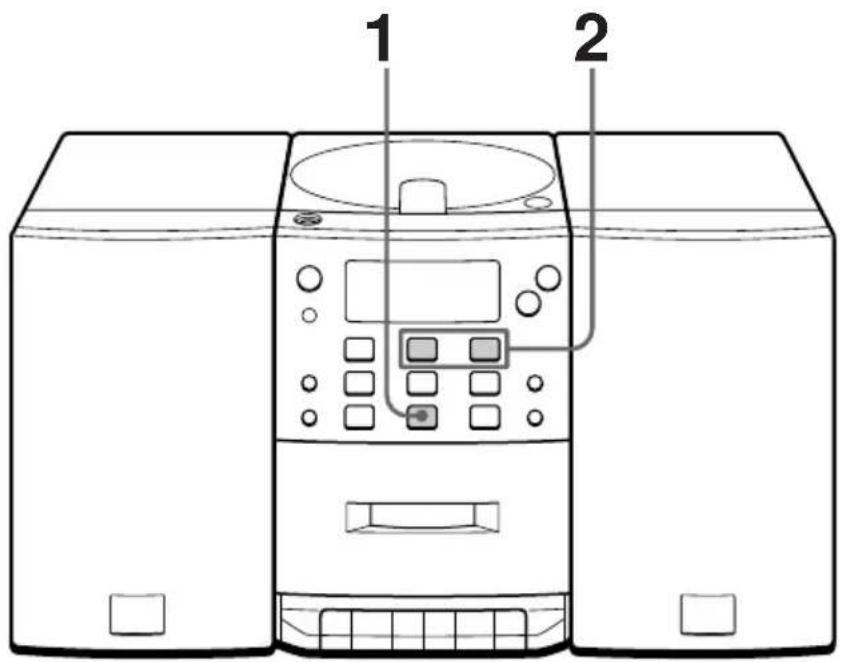

1 Appuyez sur BAND jusqu'à ce que la bande de fréquence que vous désirez apparaisse dans la fenêtre d'affichage.
2 Appuyez sur PGM SET/AUTO PRESET jusqu'à ce que "AUTO" apparaissée.
Les émetteurs sont conservés en mémoire à partir des fréquences les moins élevées, sauf si le signal d'un émetteur est trop faible.
Si vous ne parvenez pas à présélectionner un émetteur automatiquement
Si le signal d'un émetteur est faible, vous devez le présélectionner manuellement. De même, si vous souhaitez remplacer un émetteur présélectionné par un nouveau, procédez comme suit:
1 Appuyez sur BAND jusqu'à ce que la bande de fréquences que vous désirez apparaisse dans la fenêtre d'affichage.
2 Syntonisez l'émetteur de votre choix.

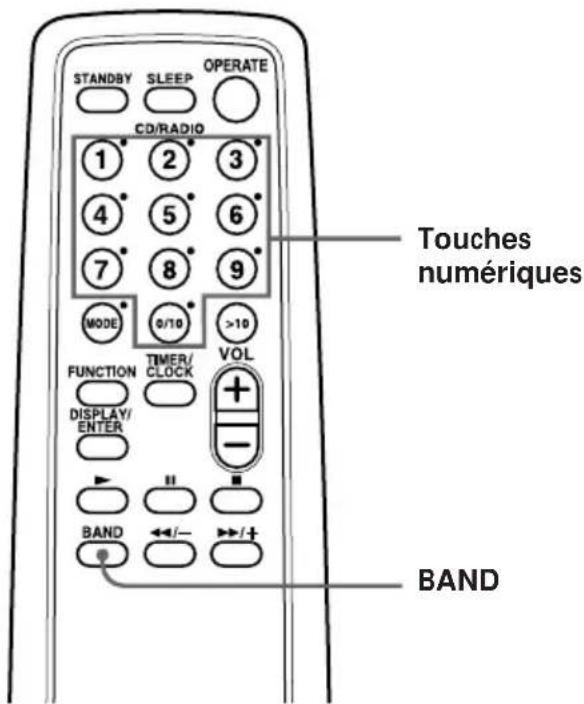

3 Sur la télécommande, maintenez enfoncées les touches numériques que vous voulez activer pour la nouvelle station pendant environ 2 secondes.
Sur le lecteur:
Appuyez sur DISPLAY/ENTER/MEM pendant environ 2 secondes jusqu'à ce que "PRESET" clignote. Sélectionnez le numéro de présélection où vous désirez que soit présélectionné le nouvel émetteur en appuyant sur PRESET +/- et appuyez sur DISPLAY/ENTER/MEM.
La nouvelle station remplace l'ancienne.
Ecoute d'émetteurs de radiodiffusion présélectionnés
Après avoir procédé à la présélection des émetteurs de radiodiffusion, utilisez les touches numériques pour écouter vos émissions favorites.
Conseil
Vous pouvez syntoniser le système sur un émetteur présélectionné à partir du lecteur. Utilisez la touche PRESET +/- à la place des touches numériques.
1 Appuyez sur BAND pour sélectionner la bande de fréquences.
2 Appuyez sur les touches numériques adéquates pour syntoniser le système sur un émetteur dont les coordonnées ont été mémorisées.
Réglage de l'horloge
L'indication "0:00" apparaît dans la fenêtre d'affichage tant que vous n'avez pas réglé l'horloge.
“:” clignote tant que l'horloge fonctionne.
Conseil
Format d'affichage de
l'heure:
format 24 heures
Avant de commencer, raccordez les systèmes (voir page 23).

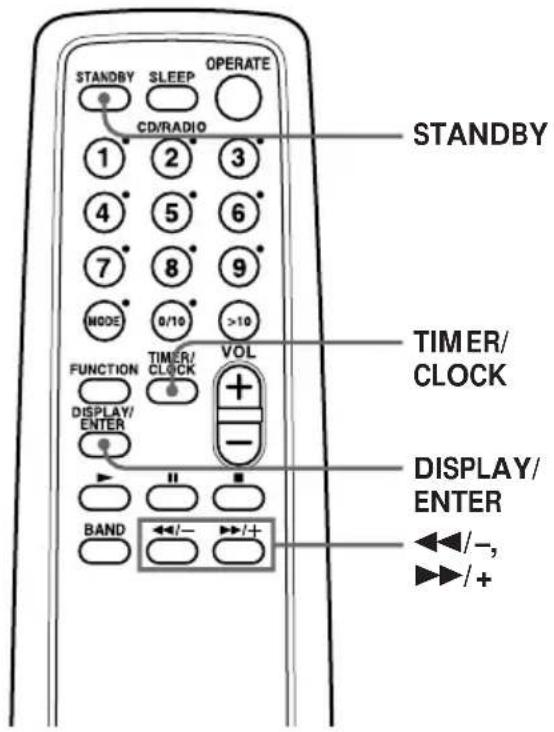

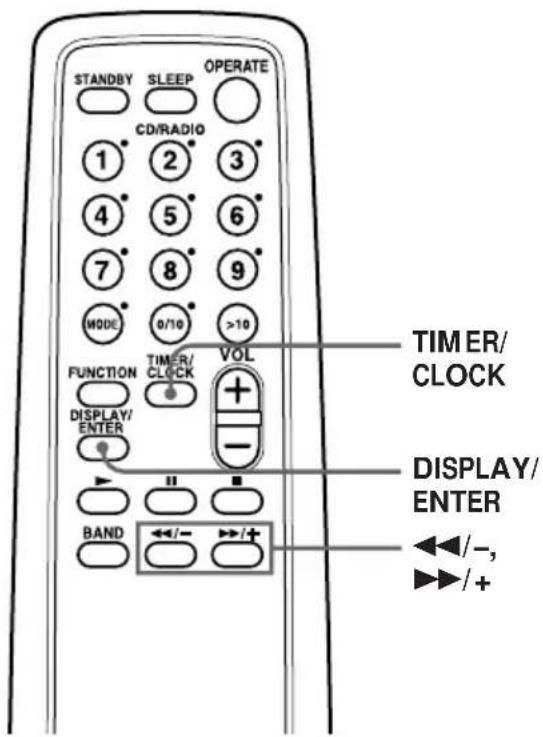

1 Maintenez TIMER/CLOCK enfoncée pendant environ 2 secondes jusqu'à ce que le chiffre des heures clignote.
2 Réglez l'horloge.
① Appuyez sur ◀◀/− ou ▶▶/+ pour régler l'heure et appuyez sur DISPLAY/ENTER.
② Appuyez sur ◀◀/− ou ▶▶/+ pour régler les minutes.
3 Appuyez sur DISPLAY/ENTER.
“:” se met à clignoter et l’horloge se met en route à partir de 00 seconde.
Se réveiller en musique
Vous pouvez vous réveiller en musique à l'heure de votre choix. Assurez-vous que vous avez préalablement réglé l'horloge ("Réglage de l'horloge" à la page 19).
Avant de commencer, assurez-vous que l'indication ⏻ (horloge) n'est pas mise en évidence dans la fenêtre d'affichage. Si elle n'est pas mise en évidence, appuyez sur STANDBY.
1 Préparez la source musicale que vous désirez écouter.
Source Procédez comme suit
CD Insérez un CD.
RADIO Sélectionnez un émetteur.
2 Appuyez sur TIMER/CLOCK pour afficher l'indication Ⓐ.
Exécutez la procédure suivante en contrôlant le déroulement des opérations dans la fenêtre d'affichage.
3 Appuyez sur ◀◀/− ou ▶▶/+ jusqu'à ce que "PLAY" apparaisse dans la fenêtre d'affichage et appuyez sur DISPLAY/ENTER.
4 Appuyez sur ◀◀/−, ▶▶/+ jusqu'à ce que la source musicale ("Cd" ou "RAdiO") que vous désirez écouter apparaisse dans la fenêtre d'affichage et appuyez sur DISPLAY/ENTER.
Conseils
- La fenêtre d'affichage ne s'allume pas pendant que le programmateur de réveil fonctionne, même si l'appareil est sous tension.
- Vous pouvez faire en sorte que le lecteur s'allume le lendemain à la même heure. Appuyez simplement sur STANDBY jusqu'à ce que l'indication apparaisse dans la fenêtre d'affichage. Les réglages effectués sont conservés jusqu'à ce que vous les réinitialisiez.
Remarque
Le mode de programmateur est annulé:
– lorsque vous appuyez sur
pendant la lecture d'une source musicale en mode de programmateur;
- lorsque vous sélectionnez "TAPE" au moyen de FUNCTION sur la télécommande.
5 Réglez le programmateur sur l'heure exacte à laquelle vous désirez que la musique se mette en route.
① Appuyez sur ◀◀/− ou ▶▶/+ pour régler l'heure et appuyez sur DISPLAY/ENTER.
② Appuyez sur ◀◀/− ou ▶▶/+ pour régler les minutes et appuyez sur DISPLAY/ENTER.
6 Réglez le programmateur sur l'heure exacte à laquelle vous désirez que la musique se mette en route (procédez comme à l'étape 5.).
7 Appuyez sur ◀◀/− ou ▶▶/+ pour régler le volume de votre choix et appuyez sur DISPLAY/ENTER.
8 Appuyez sur STANDBY.
L'indication ⏻ s'allume et l'appareil se met hors tension.
A l'heure présélectionnée, l'appareil se mettra sous tension et la musique commencera en fondu.
Ensuite, l'appareil se mettra hors tension à l'heure présélectionnée et le lecteur passera en mode de veille.
Pour vérifier/modifier le début de la lecture
Appuyez sur TIMER/CLOCK, puis sur DISPLAY/ENTER. Chaque fois que vous appuyez sur DISPLAY/ENTER, un réglage présélectionné s'allume. Modifiez le réglage si nécessaire lorsque le réglage est mis en évidence. Lorsque la vérification est terminée, appuyez sur TIMER/CLOCK.
Pour utiliser le lecteur avant le début de la lecture programmée
Si vous mettez le lecteur sous tension, vous pouvez l'utiliser comme d'habitude (dans le cas de la radio, si vous écoutez un émetteur différent de l'émetteur syntonisé à l'étape 1 de la page 20, vous entendrez cet émetteur à l'heure présélectionnée.) Eteignez le lecteur avant l'heure présélectionnée.
Pour arrêter la lecture
Mettez l'appareil hors tension.
S'endormir en musique
Vous pouvez régler le lecteur pour qu'il s'éteigne automatiquement après 10, 20, 30, 60, 90 et 120 minutes, ce qui vous permet de vous endormir en musique.
Conseils
- La fenêtre d'affichage fonce pendant que le programmateur d'extinction est en fonction.
- Vous pouvez combiner le programmateur de réveil avec le programmateur d'extinction. Réglez tout d'abord le programmateur de réveil (voir page 20), mettez l'appareil sous tension et réglez le programmateur d'extinction.
- Vous pouvez préparer une musique différente pour le programmateur de réveil et le programmateur d'extinction. En revanche, vous ne pouvez pas mémoriser différents émetteurs radiophoniques.
- Il vous est possible de régler différents volumes pour le programmateur de réveil et le programmateur d'extinction. Par exemple, vous pouvez vous endormir sur un volume plus faible et vous réveiller sur un volume plus élevé.
1 Sélectionnez la source musicale de votre choix.

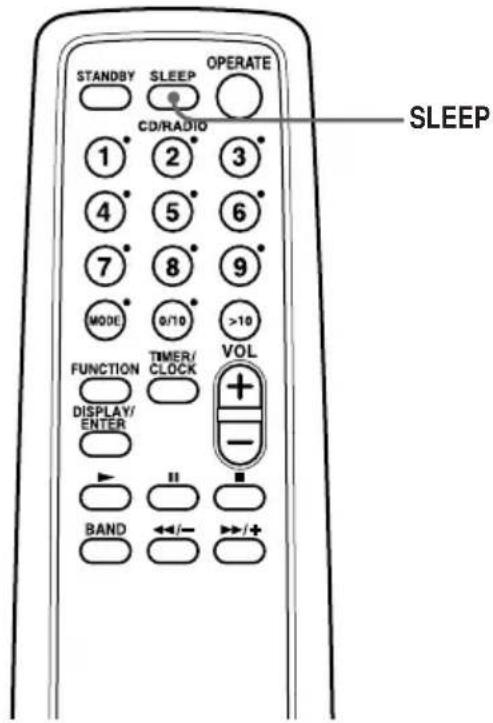

2 Appuyez sur SLEEP pour afficher "SLEEP."
3 Appuyez sur SLEEP pour sélectionner les minutes jusqu'à ce que le lecteur s'éteigne automatiquement.
Chaque fois que vous appuyez sur la touche, l'indication change comme suit: "10" → "20" → "30" → "60" → "90" → "120" → "aucune indication".
Si 4 secondes se sont écoulées après que vous avez appuyé sur SLEEP, les minutes de la fenêtre d'affichage sont conservées en mémoire.
L'heure présélectionnée est passée, ensuite le lecteur s'éteint automatiquement.
Pour annuler la fonction d'extinction
Appuyez sur SLEEP pour faire disparaître "SLEEP".
Pour modifier l'heure présélectionnée
Répétez les étapes 2 et 3.
Raccordement du système
Assurez-vous que vous avez coupé l'alimentation avant d'effectuer le moindre raccordement.
2 Antenne FM 2 Antenne
3 Cordon d'alimentation secteur
Installation
Remarque
Raccordez le haut-parleur droit de cet appareil uniquement aux bornes de haut-parleur du haut-parleur gauche. Si vous branchez d'autres haut-parleurs ou appareils, un mauvais fonctionnement n'est pas à exclure.
1 Raccordement des haut-parleurs

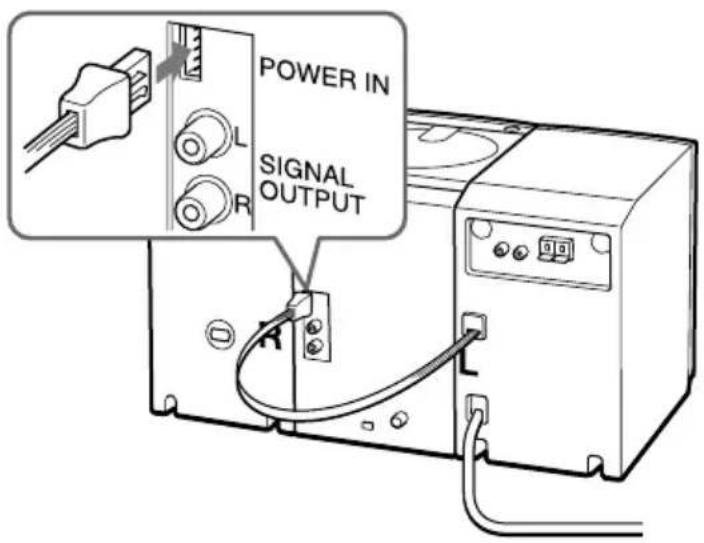

1 Raccordez le cordon d'alimentation du haut-parleur gauche à la prise POWER IN du lecteur.
suite à la page suivante
Raccordement du système (suite)

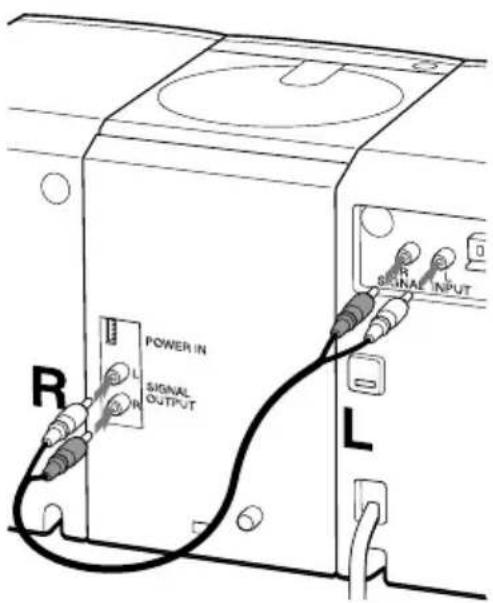

2 Raccordez le cordon de raccordement audio (fourni) aux prises SIGNAL OUTPUT du lecteur et aux prises SIGNAL INPUT du haut-parleur gauche.
Raccordez les fiches blanches aux prises L (gauche) et les fiches rouges aux prises R (droite).

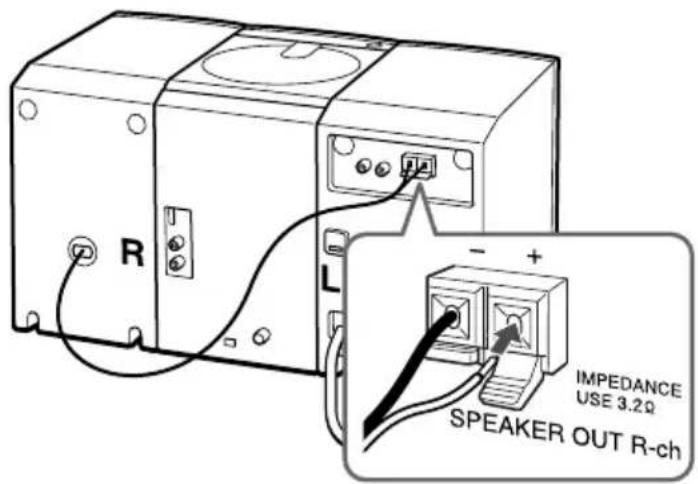

3 Raccordez le fil du haut-parleur droit aux bornes SPEAKER OUT du haut-parleur gauche.
Raccordez le fil rouge à la borne positive (+) et le fil noir à la borne négative (−).
Eloignez le plus possible les antennes des fils de haut-parleurs et d'autres cordons de raccordement. Sinon, il risque d'y avoir des bruits parasites.
2 Raccordement des antennes
Antenne cadre PO/GO* (fournie)
* Modifiez l'orientation de l'antenne pour améliorer la réception.
** Maintenez l'antenne le plus possible à l'horizontale.

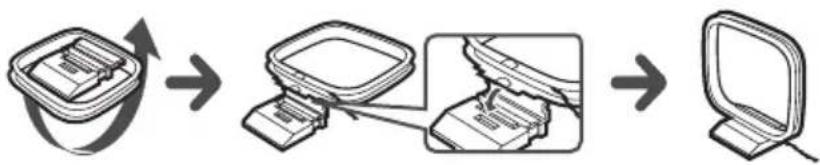

Raccordement de l'antenne cadre PO/GO
suite à la page suivante
Raccordement du système (suite)
Conseil
La qualité du son peut changer en fonction de la polarité de la fiche. Modifiez le sens d'introduction de la fiche et contrôlez la qualité du son.
3 Branchement du câble d'alimentation
Branchez le cordon d'alimetation secteur à la prise murale.

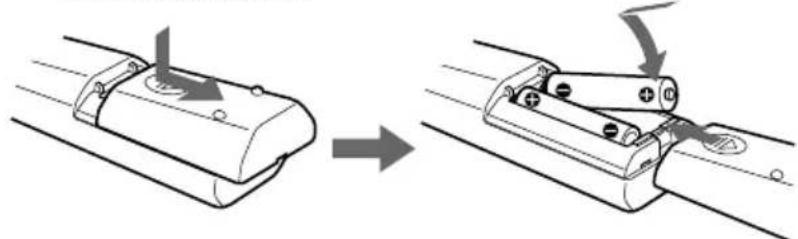

4 Introduction des piles dans la télécommande
Introduisez deux piles R6 (taille AA) (non fournies)
Remplacement des piles
Dans des conditions normales d'utilisation, les piles ont une autonomie d'environ six mois. Lorsque le lecteur ne répond plus à la télécommande, remplacez toutes les piles par des nouvelles.
Pour améliorer la réception FM
Débranchez l'antenne FM fournie et branchez l'antenne FM extérieure (non fournie). Si vous utilisez un distributeur, vous pouvez également employer l'antenne du téléviseur.
Sélection du champ sonore
(Mode sonore/MEGA BASS)
Vous pouvez régler le champ sonore du son que vous êtes en train d'écouter.
Sélection du champ sonore
Appuyez sur SOUND pour sélectionner le champ sonore de votre choix.
| Choisissez Pour obtenir | |
| MEGA BASS SOUND | des sons puissants, clairs accentuant la plage audio faible et élevée“MEGA BASS” apparaît dans la fenêtre d’affichage. |
| SOUND | des sons légers, cristallins accentuant la plage audio élevée et moyenne |
| SOUND | la présence de voix accentuant la plage audio moyenne |
| MEGA BASS SOUND | des sons percutants accentuant les sons graves“MEGA BASS” apparaît dans la fenêtre d’affichage. |
| toute la plage dynamique de musique comme la musique classique par exemple | |
Précautions
Mesures de sécurité
- Comme le faisceau laser utilisé par le lecteur de disques compacts est dangereux pour les yeux, abstenez-vous de démonter le boîtier de cette unité. Confiez exclusivement l'entretien de cet appareil à des techniciens qualifiés.
- En cas de pénétration d'un objet ou d'un liquide quelconque dans le boîtier, débranchez l'appareil et faites-le vérifier par un technicien qualifié avant de le remettre en service.
Sources d'alimentation
- Pour un fonctionnement sur secteur, utilisez le cordon d'alimentation secteur fourni; n'utilisez aucun autre type.
- Le lecteur n'est pas débranché de la source d'alimentation (secteur) tant qu'il est branché à la prise murale, même si le lecteur est hors tension.
- En cas d'inutilisation des piles, retirezles de leur compartiment afin de prévenir tout risque d'endommagement dû à la corrosion ou à une fuite éventuelle des piles.
- La plaque signalétique indiquant la tension d'exploitation, la consommation de courant, etc. est située à l'arrière de l'appareil du haut-parleur gauche.
Conditions d'installation
- N'installez pas le lecteur près de sources de chaleur ou dans un endroit où il serait exposé à la lumière directe du soleil, à un encrassement excessif, à des chocs ou des vibrations mécaniques.
- Ne placez pas cet appareil à un endroit incliné ou instable.
- Ne placez aucun objet à une distance du boîtier inférieure à 10 mm. Les ouïes de ventilation doivent être parfaitement dégagées pour que l'appareil fonctionne correctement et pour prolonger la durée de vie de ses composants.
- Si vous devez abandonner l'appareil dans un véhicule stationné en plein soleil, rangez-le en un point du véhicule où il ne risque pas d'être exposé à la lumière directe du soleil.
- Comme les hauts-parleurs sont dotés d'un aimant puissant, veillez à éloigner de l'appareil toute carte de crédit individuelle à codage magnétique ou toute montre à ressorts afin de prévenir tout risque d'endommagement dû à la présence d'aimants.
- Lorsque vous transportez le lecteur, ne saisissez pas le couvercle du compartiment CD, car il se peut qu'il s'ouvre et que le lecteur tombe.
Conditions d'exploitation
- Si le lecteur passe directement d'un endroit froid à un endroit chaud ou s'il est installé dans une pièce particulièrement humide, une certaine quantité d'humidité risque de se déposer par condensation sur la surface des lentilles que comporte le lecteur de disques compacts. En pareil cas, le lecteur ne fonctionnera pas correctement. Dans cette éventualité, retirez le disque compact du lecteur et attendez pendant une heure environ afin de permettre à l'humidité de s'évaporer.
- Si le lecteur n'a pas été utilisé pendant un laps de temps prolongé, faites-le passer en mode de lecture pour lui permettre de se stabiliser pendant quelques minutes avant d'introduire une cassette.
Si vous vous posez la moindre question ou si vous êtes confronté à un problème quelconque concernant cet appareil, n'hésitez pas à consulter votre revendeur Sony le plus proche.
Remarques concernant les disques compacts
- Avant de jouer un disque compact, nettoyez-le au moyen d'un chiffon de nettoyage. Essuyez le disque compact en allant du centre vers la périphérie.
- Ne jamais utiliser de solvants puissants tels que les diluants pour peinture ou le benzène, d'agents nettoyants vendus dans le commerce ou de bombes antistatiques destinées à l'entretien des disques en vinyle.
-
Ne pas exposer les disques compacts à la lumière directe du soleil ou à l'influence de sources de chaleur telles que les conduits d'air chaud. Abstenez-vous de les abandonner dans un véhicule stationné en plein soleil dans la mesure où la température est susceptible d'augmenter considérablement à l'intérieur du véhicule.
-
Evitez d'apposer du papier collant ou des auto-collants sur le CD ainsi que de griffer sa surface.
- Après avoir joué un disque compact, rangez-le systématiquement dans son conditionnement d'origine.
La présence de griffes, de souillures ou d'empreintes digitales à la surface d'un disque compact risque d'être à l'origine d'erreurs d'alignement.
Remarques concernant les cassettes

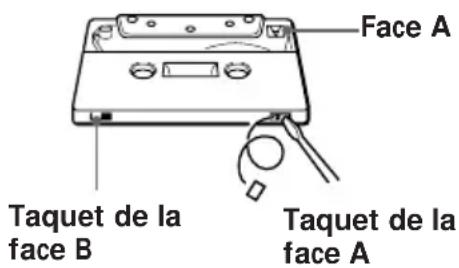

- Enlevez le taquet de protection de la cassette de la face A ou B pour éviter tout enregistrement accidentel. Si vous désirez réutiliser la cassette pour un enregistrement, recouvrez l'orifice avec un morceau d'adhésif.
- Pour enregistrer sur une cassette dont le taquet est enlevé, recouvrez l'orifice de la face A ou B avec un morceau d'adhésif.
- L'utilisation d'une cassette d'une durée supérieure à 90 minutes de lecture n'est pas recommandée sauf dans le cas d'un enregistrement/lecture en continu.
Guide de dépannage
GénéralitésLecteur|CD|Radio
| CD | Symptôme | Remède |
| Il n'y a pas de son. | Appuyez sur OPERATE pour mettre le lecteur sous tension.Branchez fermement le câble d'alimentation dans une prise murale.Raccordez le cordon d'alimentation à POWER IN du lecteur (page 23).Branchez le cordon de raccordement audio convenablement (page 24).Réglez le volume.Débranchez les écouteurs lorsque vous voulez utiliser les haut-parleurs. | |
| L'indication "no disc" apparaît dans la fenêtre d'affichage bien qu'un CD soit introduit. | Insérez le CD avec l'étiquette vers le haut. | |
| Le CD ne joue pas. | Assurez-vous que le compartiment à disque est bien refermé.Introduisez le CD étiquette vers le haut.Nettoyez le CD.Retirez le CD et laissez le compartiment à disque ouvert pendant environ une heure pour permettre à l'humidité de s'évaporer.Appuyez sur■dans la section CD pour mettre la fonction du lecteur sur "Cd". | |
| Le son chute. | Réduisez le volume.Nettoyez le CD ou remplacez-le si le CD est fort endommagéPlacez le lecteur dans un endroit exempt de vibrations. | |
| Le son est faible ou de mauvaise qualité. | Eloignez le lecteur du téléviseur.Si vous utilisez la télécommande pendant que vous écoutez la radio en PO/GO, il est possible que vous entendiez des parasites. Ce phénomène est inévitable. | |
| Le son n'est pas en stéréo. | Appuyez sur PLAY MODE/MONO/ST/ISS du lecteur jusqu'à ce que "STEREO" apparaisse. | |
| L'image de votre téléviseur devient instable.Symptôme | Si vous écoutez un programme en FM à proximité d'un téléviseur avec antenne intérieure, éloignez le lecteur du téléviseur.Remède | |
| Lecteur de cassette | La bande magnétique reste immobile lorsque vous appuyez sur une touche de commande. | • Fermez bien le compartiment à cassette. |
| La touche REC ● ne fonctionne pas/La cassette ne joue pas. | • Assurez-vous que le taquet de protection de la cassette est bien en place.• Appuyez sur FUNCTION pour mettre la fonction du lecteur sur “TAPE”. | |
| La cassette n’efface pas complètement. | • Nettoyez les têtes d’effacement. (voir page 33). | |
| La cassette n’enregistre pas. | • Assurez-vous que la cassette est bien introduite.• Assurez-vous que le taquet de protection de la cassette est en place. | |
| Le son est faible/La qualité du son est mauvaise. | • Nettoyez les têtes, les galets presseurs et les cabestans (voir page 33).• Démagnétisez les têtes à l’aide d’un démagnétiseur (voir page 33). | |
| Le son est déformé. | • Une cassette de TYPE II (position haute) ou de TYPE IV (métal) est utilisée. Utilisez une cassette de TYPE I (normal) uniquement. | |
| Programmateur | Le programmateur ne fonctionne pas. | • Assurez-vous que l’heure de l’horloge est bien réglée.• Essayez de savoir si l’alimentation a été coupée.• Assurez-vous que la cassette n’est pas à la fin.• Assurez-vous que l’indication Ⓔ (horloge) est affichée. |
suite à la page suivante
Guide de dépannage (suite)
| Symptôme | Remède | |
| Télécommande | La télécommande ne fonctionne pas. | Remplacez toutes les piles de la télécommande par des nouvelles si elles sont épuisées.Assurez-vous que vous dirigez la télécommande vers le capteur de télécommande du lecteur.Retirez les obstacles éventuels entre la télécommande et le lecteur.Assurez-vous que le capteur de télécommande n'est pas exposé à une lumière forte telle que le rayonnement direct du soleil ou une lampe fluorescente.Approchez-vous davantage du lecteur lorsque vous utilisez la télécommande. |
Après avoir appliqué les remèdes ci-dessus, si les problèmes persistent, débranchez le cordon d'alimentation secteur. Une fois que toutes les indications de la fenêtre d'affichage ont disparu, rebranchez le cordon d'alimentation secteur. Si le problème persiste, adressez-vous à votre distributeur Sony.
Entretien

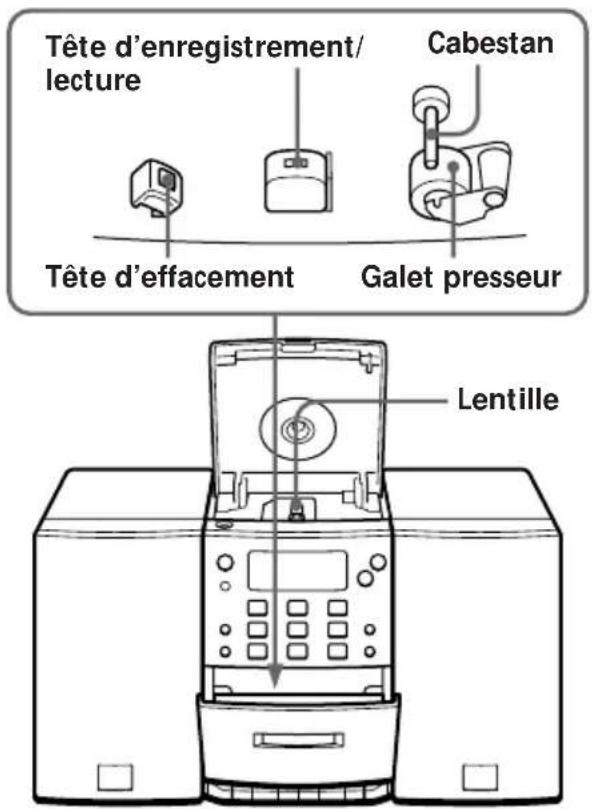

Nettoyage de la lentille
L'encrassement de la lentille peut provoquer des interruptions du son pendant la lecture d'un CD. Nettoyez-la à l'aide d'une soufflette disponible dans le commerce.
Nettoyage des têtes et du trajet de la bande
Nettoyez les têtes, le galet presseur et le cabestan à l'aide d'un coton-tige légèrement imprégné d'un produit de nettoyage ou d'alcool toutes les 10 heures d'utilisation de manière à garantir une qualité de lecture et d'enregistrement optimale. Pour obtenir les meilleurs résultats, cependant, nous recommandons de nettoyer toutes les surfaces sur lesquelles passe la bande magnétique avant chaque enregistrement.
Après le nettoyage, introduisez une cassette lorsque les zones nettoyées sont complètement sèches.
Démagnétisation des têtes
Après 20 à 30 heures d'utilisation, le magnétisme résiduel accumulé sur les têtes peut être suffisant pour commencer à entraîner une perte de hautes fréquences et un sifflement. A ce moment, démagnétisez les têtes et toutes les parties métalliques situées sur le trajet de la bande à l'aide d'un démagnétiseur disponible dans le commerce.
Nettoyage du châssis
Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon légèrement imprégné d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants tels que l'alcool ou du benzène.
Spécifications
Lecteur CD
Système
Système audionumérique de lecture des disques compacts
Propriétés de la diode laser
Matériau: GaAlAs
Longueur d'onde: 780 nm
Durée d'émission: continue
Sortie laser: inférieure de 44,6 ∝ W (Valeur mesurée à une distance d'environ 200 mm de la surface de la lentille sur le capteur optique à une ouverture de 7 mm.)
Vitesse de rotation
200 tr/min à 500 tr/min (CLV)
Nombre de canaux
2
Réponse en fréquence
20 - 20.000 Hz +1 / -2,5 dB
Pleurage et scintillement
Sous la limite mesurable
Radio
Plage de fréquence
FM Europe 87,6 - 107 MHz
Italie 87,5 - 108 MHz
PO 531 - 1.602 kHz
GO 153 - 279 kHz
IF
FM: 10,7 MHz
PO/GO: 450 kHz
Antennes
FM: Borne d'antenne extérieure
PO/GO: Bornes d'antenne extérieure
Enregistreur à cassette
Système d'enregistrement
4 pistes 2 canaux stéréo
Durée d'avance rapide
Approx. 130 sec. avec une cassette Sony C-60
Réponse en fréquence
TYPE I (normal): 40 - 15.000 Hz
Généralités
Haut-parleurs
Plage complète: 8 cm (3 ^1/4 pouces) dia., 3,2 ohms, de type conique x 2
Sorties
Prise écouteurs (miniprise stéréo)
Pour écouteurs de 16 - 68 ohms d'impédance
Puissance de sortie maximale
5 W + 5 W
Puissance de raccordement
Pour la chaîne combinée:
230 V CA, 50 Hz
Pour la télécommande:
3 V DC, 2 piles R6 (taille AA)
Consommation électrique
CA 25 W
Dimensions (y compris les parties saillantes)
Lecteur: environ 130 · 211 · 206,5 mm (l/h/p)
(5 1/8 · 8 3/8 · 8 1/4 pouces)
Haut-parleur gauche: environ 125 · 210 · 200 mm
(w/h/d) (5·8 3/8 · 7 7/8 pouces)
Haut-parleur droit: environ 125 · 210 · 200 mm
(w/h/d) (5·8 3/8 · 7 7/8 pouces)
Poids
Lecteur: environ 1,6 kg (3 livres 9 onces)
Haut-parleur gauche: environ 2,2 kg (4 livres
14 onces)
Haut-parleur droit: environ 1,1 kg (2 livres
7 onces)
Accessoires fournis
Télécommande (1)
Antenne filaire FM (1)
Antenne cadre PO/GO (1)
Cordon de raccordement audio (1)
La conception et les spécifications sont sujettes à modifications sans préavis.
Accessoires en option
Ecouteurs Sony série MDR
Index
A, B
Amélioration de la réception 7
AUTO PRESET 17
C
Champ sonore 27
Création d'un programme personnalisé 15
D
Démagnétisation des têtes de la cassette 33
E
Ecoute de la radio 6
Ecoute d'émetteurs de radiodiffusion présélectionnés 18
Emetteurs radiophoniques
présélection 17
reproduction 18
Enregistrement sur une cassette 10
F
Fenêtre d'affichage 12
G, H
Guide de dépannage 30
I, J, K
Installation 23
L
Lecteur CD 12
Lecture
d'émetteurs de radiodiffusion présélectionnés 18
d'un CD 4
d'une cassette 8
répétée des plages 14
Lecture programmée 15
Lecture répétée 14
Localisation d'une plage déterminée 13
M
MEGA BASS 27
Mode du son 27
N, O
Nettoyage
des têtes et du trajet de la bande 33
du boîtier 33
P, Q
Piles de la télécommande 26
Présélection des émetteurs de radiodiffusion 17
Programmateur
se réveiller en musique 20
s'endormir en musique 22
R
Raccordement
antennes 25
câble d'alimentation 26
haut-parleurs 23
système 23
Réglage de l'horloge 20
S, T
Sélection
des plages 5, 13
du champ sonore 27
U, V, W, X, Y, Z
Utilisation
de la fenêtre
d'affichage 12
