DA9KSWE - Climatisation DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Marque	Daewoo
Modèle	DA9KSWE
Capacité de refroidissement	9000 BTU (2,61 kW)
Classe d'efficacité énergétique	A (EER 2,61)
Surface recommandée	12 - 18 m²
Déshumidification	21,6 L/jour
Débit d'air	330 m³/h
Alimentation électrique	220 - 240 V ~ 50 Hz
Puissance nominale (refroidissement)	1003 W
Courant nominal	4,5 A
Réfrigérant	R-290 (propane)
Dimensions (corps)	350 x 348 x 701 mm
Poids net	23,5 kg
Niveau de pression acoustique	≤ 54 dB(A)
Niveau de puissance sonore	≤ 65 dB
Modes de fonctionnement	Refroidissement, Déshumidification, Ventilateur
Contrôle à distance	Télécommande incluse + application Smart Life (WiFi)
Minuterie	Oui, programmable (arrêt automatique)
Fonction dégivrage automatique	Oui
Protection contre les surcharges	Oui (redémarrage après 3 minutes)
Filtre à air	Lavable (2 filtres)
Vidange d'eau	Manuelle via drain (réservoir plein : arrêt auto)
Sécurité	R-290 inflammable, ne pas ouvrir le circuit frigorifique

FOIRE AUX QUESTIONS - DA9KSWE DAEWOO

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez les deux filtres, nettoyez-les à l'aspirateur ou rincez à l'eau dans le sens inverse du flux d'air. Laissez sécher complètement avant de les réinstaller.

Comment utiliser la télécommande ?

La télécommande permet d'accéder à tous les modes (Refroidissement, Déshumidification, Ventilateur), de régler la température, la vitesse du ventilateur, la minuterie et le mode veille (en refroidissement uniquement).
Assurez-vous que la télécommande est correctement orientée vers l'appareil.

Que faire si l'écran affiche E0, E1 ou E2 ?

E0 indique un défaut de communication entre la carte et l'écran. E1 capteur de température cassé, E2 capteur de bobine cassé. Contactez votre revendeur pour une réparation par un technicien certifié.

Comment vider l'eau de l'appareil ?

Placez l'appareil au-dessus d'un évier, ouvrez le drain situé en bas, laissez l'eau s'écouler, puis refermez. En mode Déshumidification, l'appareil s'éteint automatiquement quand le réservoir est plein.

Comment activer la connexion WiFi ?

Téléchargez l'application Smart Life. Placez l'appareil à moins de 5 m du routeur. Maintenez le bouton Minuterie enfoncé 3 secondes jusqu'à ce que le voyant WiFi clignote. Suivez les instructions dans l'app pour ajouter l'appareil.

Comment régler la minuterie ?

Appuyez sur le bouton Minuterie. Utilisez les flèches haut/bas pour régler le délai d'arrêt (ou de mise en marche si l'appareil est éteint). L'écran affiche l'heure réglée. Pour annuler, réglez sur '00' ou appuyez sur le bouton d'alimentation.

Quel type de réfrigérant est utilisé ?

Le gaz réfrigérant est le R-290 (propane). Il est inflammable. En cas de fuite, évacuez la pièce, ventilez et contactez les pompiers. Ne pas ouvrir le circuit vous-même.

Pourquoi l'appareil émet un bruit d'eau qui coule ?

Ce bruit est normal, il provient de la circulation du réfrigérant dans le circuit. Aucune action nécessaire.

Quelle surface cet appareil peut-il refroidir ?

La surface recommandée est de 12 à 18 m². Assurez-vous que la pièce est fermée et que le kit de fenêtre est correctement installé pour une efficacité optimale.

Comment stocker l'appareil en hiver ?

Débranchez l'appareil, démontez le kit de fenêtre et videz toute l'eau. Nettoyez les filtres. Rangez l'appareil en position verticale dans un endroit sec et à l'abri du gel.

MODE D'EMPLOI DA9KSWE DAEWOO

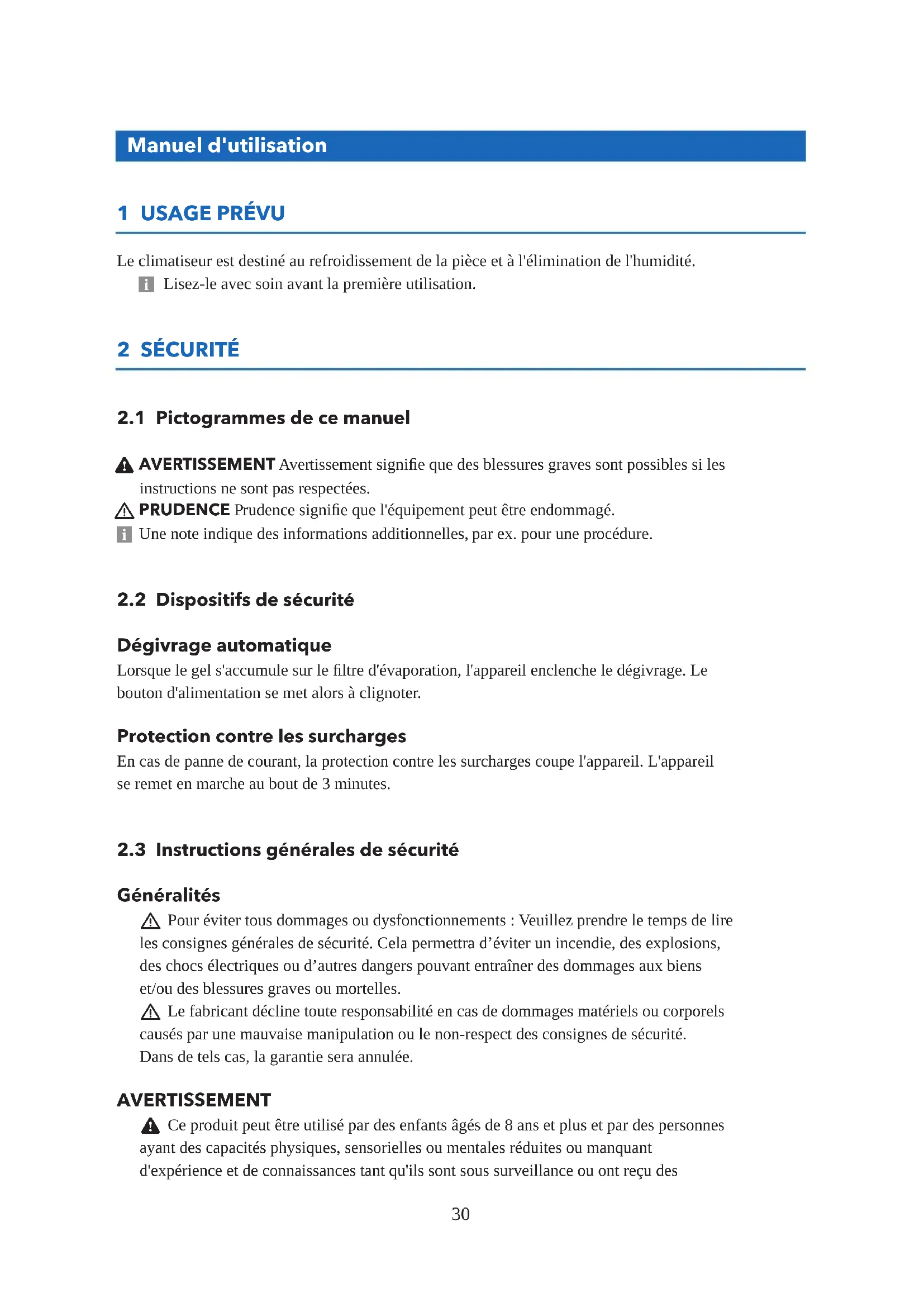

Manuel d'utilisation

1 USAGE PRÉVU

Le climatiseur est destiné au refroidissement de la pièce et à l'élimination de l'humidité.

i Lisez-le avec soin avant la première utilisation.

2 SÉCURITÉ

2.1 Pictogrammes de ce manuel

⚠ AVERTISSEMENT Avertissement signifie que des blessures graves sont possibles si les instructions ne sont pas respectées.

⚠ PRUDENCE Prudence signifie que l'équipement peut être endommagé.

i Une note indique des informations additionnelles, par ex. pour une procédure.

2.2 Dispositifs de sécurité

Dégivrage automatique

Lorsque le gel s'accumule sur le filtre d'évaporation, l'appareil enclenche le dégivrage. Le bouton d'alimentation se met alors à clignoter.

Protection contre les surcharges

En cas de panne de courant, la protection contre les surcharges coupe l'appareil. L'appareil se remet en marche au bout de 3 minutes.

2.3 Instructions générales de sécurité

Généralités

Pour éviter tous dommages ou dysfonctionnements : Veuillez prendre le temps de lire les consignes générales de sécurité. Cela permettra d'éviter un incendie, des explosions, des chocs électriques ou d'autres dangers pouvant entraîner des dommages aux biens et/ou des blessures graves ou mortelles.

⚠️ Le fabricant décline toute responsabilité en cas de dommages matériels ou corporels causés par une mauvaise manipulation ou le non-respect des consignes de sécurité. Dans de tels cas, la garantie sera annulée.

AVERTISSEMENT

Ce produit peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances tant qu'ils sont sous surveillance ou ont reçu des

instructions concernant l'utilisation du produit d'une manière sûre et comprennent les risques encourus. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

N'ouvrez pas la boucle de réfrigérant.
Si le réfrigérant fuit, évacuez immédiatement toutes les personnes présentes dans la pièce. Ventilez la pièce et contactez le service d'incendie local pour l'informer de la fuite de propane. N'entrez pas dans la chambre avant qu'un technicien qualifié ne déclare la chambre sûre. N'utilisez pas de briquet, de cigarette ou d'autre objet inflammable à proximité de la pièce.
N'utilisez que du gaz R-290 (propane) comme réfrigérant.
Ne mettez pas de fluide frigorigène en contact avec les yeux, la peau ou les vêtements.
⚠️ Ne pas appliquer de force sur l'appareil.
Toujours vérifier que la tension secteur corresponde à la tension figurant sur la plaque signalétique.
N'utilisez que des accessoires originaux du fabricant.
⚠️ Ne versez aucun liquide sur l'appareil.
Ne laissez jamais les enfants sans surveillance avec le matériau d'emballage. Le matériau d'emballage représente un danger d'étouffement. Les enfants sous-estiment souvent le danger. Toujours tenir les enfants à l'écart du matériau d'emballage.
Il est interdit d'ouvrir ou de réparer soi-même le produit. Cela annulerait toutes les garanties. Ne faites entretenir le produit que par du personnel d'entretien certifié.
⚠️ Ne pas obstruer les orifices de ventilation.
Ne pas insérer d'objets dans les orifices de ventilation.
Les câbles d'alimentation doivent être posés de manière telle qu'on ne puisse pas facilement marcher dessus et qu'ils ne puissent pas être facilement coincés par les objets qui sont posés dessus ou contre. Portez une attention particulière aux cordons, au niveau des fiches, prises et points où les cordons quittent le produit.

Débranchez l'appareil de la source d'alimentation pendant son entretien ou lorsqu'il n'est pas utilisé.

N'utilisez pas l'appareil avec les mains mouillées.
⚠️ Ne laissez pas l'appareil sans surveillance.
⚠️ Ne débranchez pas l'appareil pendant son fonctionnement.
⚠️ Ne faites pas fonctionner l'appareil lorsqu'il est endommagé.

ATTENTION

⚠️ Ne pas mettre l'appareil à proximité d'une source de chaleur. Cela pourrait endommager l'appareil.
⚠️ Placez l'appareil sur une surface plane horizontale.

Remarques

Nous vous recommandons de conserver la boîte d'origine et les emballages au cas où vous devriez retourner le produit pour une réparation. C'est la seule façon de protéger le produit de toute détérioration lors du transport. Si vous mettez toutefois au rebut la boîte et les divers emballages, n'oubliez pas de les recycler pour protéger l'environnement.

3.1 Déballage

• Déballez l'appareil avec soin.
- Vérifiez le contenu de l'emballage (description ci-dessous). Si un élément quelconque manque, veuillez contacter votre revendeur.

Nous vous recommandons de conserver la boîte d'origine et les emballages au cas où vous devriez retourner le produit pour une réparation. C'est la seule façon de protéger le produit de toute détérioration lors du transport. Si vous mettez toutefois au rebut la boîte et les divers emballages, n'oubliez pas de les recycler pour protéger l'environnement.

3.2 Contenu de l'emballage

i Si un élément quelconque manque, veuillez contacter votre revendeur.

Les éléments suivants sont contenus dans l'emballage reçu :

• Tuyau d'échappement
- Connecteur du tuyau
- Adaptateur pour kit de fenêtre
- Kit de fenêtre
- Télécommande
- Climatiseur
• Manuel d'utilisation

4 FONCTIONS

Voir illustration 1.

1. Panneau de commande
2. Sortie d'air réglable
3. Manipuler
4. Roues pivotantes (x4)
5. Entrée d'air avec filtre à air
6. Évacuation d'air
7. Drain
8. Câble d'alimentation
9. Bouton de minuterie
10. Bouton de vitesse
11. Indicateur de vitesse
12. Écran
13. Bouton flèche vers le bas

14. Bouton flèche vers le haut

15. Indicateur de mode

16. Bouton Mode
17. Bouton d'alimentation
18. Bouton haut
19. Bouton bas
20. Bouton de mise en veille
21. Bouton Refroidissement
22. Bouton Assèchement
23. Bouton du ventilateur
24. Bouton de changement d'unité
25. Connecteur du tuyau
26. Adaptateur pour kit de fenêtre
27. Tuyau d'échappement
28. Kit de fenêtre

5.1 Mise en place de l'appareil

1. L'appareil doit être installé, utilisé et stocké dans une pièce d'une surface au sol plus à 9m².
2. Placez l'appareil sur une surface plane horizontale.
3. Conserver au moins un espace de 50 mm autour de l'appareil pour une ventilation suffisante.
4. Ne pas mettre l'appareil à proximité d'une source de chaleur. Cela pourrait endommager l'appareil.
5. Ne pas exposer l'appareil à la lumière directe du soleil.
6. N'installez pas l'appareil à un endroit où il pourrait être soumis à :
   -Des vibrations ou chocs mécaniques
   -Des quantités excessives de poussière
7. Un manque de ventilation, pouvant être causé par une armoire ou une bibliothèque par exemple
8. Assurez-vous que l'entrée et la sortie d'air ne sont pas bloquées ou proches d'objets non fixés comme des rideaux.
   Si l'appareil est incliné de plus de 45°, laissez-le en position verticale pendant 24 heures avant de l'utiliser.

5.2 Raccordement du tuyau d'échappement

Voir illustration 2.

⚠️ Ne prolongez pas le tuyau d'échappement avec un autre tuyau.

1. Raccordez le connecteur du tuyau au tuyau d'échappement.
   i Assurez-vous d'étendre complètement le tuyau d'échappement.
2. Branchez l'adaptateur pour kit de fenêtre à l'autre extrémité du tuyau d'échappement.
3. Ajustez le kit de fenêtre pour qu'il s'adapte à l'ouverture de votre fenêtre.
4. Verrouillez le kit de fenêtre entre la fenêtre et le cadre de la fenêtre.
5. Raccordez l'adaptateur pour kit de fenêtre au kit de fenêtre.
6. Raccordez le connecteur du tuyau à l'évacuation d'air de l'appareil.

5.3 Créer une connexion WIFI. (pour DA9KSWE uniquement)

1. Téléchargez l'appSmart Life pour Android ou iOS sur votre téléphone par Google Play ou l'Apple App Store.
2. Enclenchez la fonction WiFi sur votre téléphone.

3. Placez l'appareil à moins de 5mètres du routeur.

4. Appuyez sur le bouton de minuterie et maintenez-le enfoncé pendant 3 secondes. Le voyant Wi-Fi se met alors à clignoter.

5. Ouvrez l'appSmart Life sur votre téléphone.
6. Appuyez sur "+" pour ajouter un nouvel appareil.
7. Sélectionnez le climatiseur et suivez les instructions de l'application.
8. Lorsqu'il est connecté, le voyant Wi-Fi s'allume.
9. Appuyez sur le bouton de minuterie et maintenez-le enfoncé pendant 3 secondes pour déconnecter la connexion Wi-Fi.

6 COMMANDE

1. Appuyez sur le bouton d'alimentation pour allumer l'appareil.
   i L'appareil se remet en marche au bout de 3 secondes.
2. Appuyez sur la touche Mode pour sélectionner le mode de fonctionnement souhaité.
   Les différents modes sont :
   -Refroidissement : circulation d'air et refroidissement
   -Assèchement : faible circulation d'air et déshumidification
   -Ventilateur : circulation d'air sans refroidissement
3. Appuyez plusieurs fois sur le bouton de vitesse pour sélectionner la vitesse souhaitée.
4. Utilisez les boutons fléchés pour régler la température souhaitée.
5. Appuyez sur le bouton d'alimentation pour éteindre l'appareil.
   i L'appareil s'éteint au bout de 10 secondes.

6.1 Mode veille (télécommande)

i Le mode veille ne peut être activé qu'en mode Refroidissement.

1. Appuyez sur le bouton de mise en veille de la télécommande. Toutes les heures, la température augmentera de 1°C.

6.2 Utiliser le minuteur

i Lorsque l'appareil est allumé, la minuterie fonctionne comme une minuterie à arrêt automatique et vice-versa.

Pour annuler la minuterie, appuyez sur le bouton d'alimentation ou appuyez sur les boutons fléchés à plusieurs reprises jusqu'à ce que l'écran affiche "00".

1. Appuyez sur le bouton de minuterie pour activer la fonction de minuterie.

2. Utilisez les touches fléchées pour régler la minuterie. L'écran affiche l'heure réglée.

6.3 Stockage

1. Débranchez le câble d'alimentation et le kit de fenêtre.
2. Vidangez l'eau de l'appareil.
3. Nettoyez le filtre.
4. Rangez l'appareil en position verticale dans un endroit sec.

7 NETTOYAGE ET MAINTENANCE

⚠ Mettez l'appareil hors service et retirez la fiche de la prise avant de nettoyer l'appareil.

Il est interdit d'ouvrir ou de réparer soi-même le produit. Cela annulerait toutes les garanties. Ne faites entretenir le produit que par du personnel d'entretien certifié.

- Nettoyez l'extérieur de l'appareil avec un chiffon doux. Si l'appareil est très sale, humidifiez légèrement le chiffon avec de l'eau et une solution neutre.

7.1 Vidange de l'appareil

Voir illustration 3.

i La vidange n'est nécessaire qu'en mode Assèchement.

i L'appareil s'éteint automatiquement lorsque le réservoir est plein.
i Vous pouvez également vidanger l'appareil automatiquement en y fixant un tuyau d'évacuation. Placez un réservoir de drainage à un niveau inférieur à celui du drain.

1. Placez soigneusement l'appareil au-dessus d'un évier.
2. Ouvrez le drain.
3. Lorsque l'appareil est vidé, fermez le drain.

7.2 Nettoyage des filtres

⚠️ Ne touchez pas le filtre d'évaporation à mains nues.

1. Retirez les deux filtres de l'appareil.
2. Nettoyez le filtre à l'aide d'un aspirateur.
3. Rincez l'eau à travers le filtre dans le sens inverse du flux d'air.
4. Laissez les filtres sécher complètement avant de les réinstaller

Problème Cause possible Solution
L'appareil ne s'allume pas. Le	câble d'alimentation n'est pas correctement branché.	Rebranchez le câble d'alimentation.
	Le niveau de l'eau dans le réservoir est trop élevé. L'indicateur de niveau d'eau s'allume.	Videz le réservoir.
	La température ambiante dépasse la plage de fonctionnement.	Assurez-vous que la température ambiante se situe entre 5et 35°C.
L'appareil fonctionne avec une capacité réduite.	Une faible vitesse de ventilateur est sélectionnée ou l'appareil fonctionne en mode Assèchement.	Sélectionnez un autre mode ou une autre vitesse de ventilateur.
	Les filtres à air sont bloqués.	Retirez les objets des filtres à air. Si nécessaire, nettoyez les filtres.
	Une porte ou une fenêtre est ouverte.	Fermez toutes les portes et les fenêtres.
	Le tuyau d'échappement est détaché.	Remettez le tuyau d'échappement en place.
Il y a des fuites d'eau. L'appareil a fui lors de son déplacement.		Faites attention lorsque vous déplacez l'appareil.
		Placez le tuyau de vidange.
		Redressez le tuyau de vidange. Débouchez un tuyau bouché.
L'appareil fait un bruit excessif.	L'appareil n'est pas placé sur une surface plane et stable.	Choisissez un emplacement approprié pour l'appareil.
	Les pièces libres vibrent. Serrez les pièces libres.
	Le bruit ressemble à celui de l'eau qui coule.	Ce bruit provient du réfrigérant et est normal.

Si les solutions ci-dessus ne permettent pas de résoudre le problème, veuillez contacter votre revendeur.

8.1 Codes d'erreur sur l'écran

Code d'erreur Cause possible Solution
E0 Défaut de communication	entre la carte de circuitimprimé et l'écran.	Contactez votre revendeur.
E1 Le capteur de température	est cassé.
E2 Le capteur de température	de la bobine est cassé.
Ft Niveau d'eau élevé dans le	réservoir.	Videz le réservoir.

9 CARACTÉRISTIQUES TECHNIQUES

• Capacité de refroidissement : 9000Btu
• WIFI: Inclus
  • Application mobile : Smart Life (pour DA9KSWE uniquement)
• EER : Classe A
• Alimentation électrique : 220 - 240 V / 50 Hz
  • Niveau de pression acoustique: ≤54 dB (A)
• Niveau de puissance sonore : ≤65 dB
• Entrée nominale (refroidissement): 1003 W
  • Courant nominal (refroidissement): 4.5 A
  • EER pour le refroidissement : 2.61
• Capacité de déshumidification : 21.6 L / jour
  • Circulation d'air : 330 m ³ /h
  • Taille du corps : 350 x 348 x 701 mm
  • Taille du carton 405 x 379 x 884 mm
• Poids net: 23.5 kg
• Poids brut : 27 kg
  • Zone d'application : 12 - 18 m ²
• Type de commande : Télécommande et application mobile (pour DA9KSWE uniquement)

Ce symbole sur le matériel, ses accessoires ou son emballage indique que le produit ne doit pas être traité comme un déchet ménager. Veuillez mettre cet équipement au rebut au point de collecte prévu pour le recyclage des déchets des équipements électriques et électroniques, dans l'Union européenne et dans d'autres pays européens disposant de systèmes de collecte distincts pour les produits électriques et électroniques usagés. En vous assurant de la correcte mise au rebut de ce produit, vous contribuez à réduire les risques potentiels pour l'environnement et la santé publique susceptibles de se produire suite à une gestion inappropriée des déchets de ce produit. Le recyclage des matériaux contribue également à la préservation des ressources naturelles. Nous vous remercions donc de ne pas mettre vos équipements électriques et électroniques au rebut avec les ordures ménagères normales.

Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité, votre service des ordures ménagères ou la boutique d'achat de ce produit.

1 USO PREVISTO
