ASC multi 8 - Chargeur de batterie METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Metabo
Modèle	ASC multi 8
Types de batteries compatibles	Li-Ion (14,4 V - 36 V, 1,3 Ah - 6,2 Ah, 4-10 cellules) et NiCd (12 V, 1-10 cellules)
Courant de charge	3 A pour Li-Ion 14,4-18 V ; 1,5 A pour Li-Ion 36 V
Temps de charge typique	De 25 min (1,3 Ah Li-Ion) à 260 min (6,2 Ah 36 V)
Fonction de maintien de charge	Oui, mode entretien automatique après charge complète
Indicateurs	Témoin de contrôle (vert fixe : charge terminée, clignotant : en charge) et témoin d'alerte (rouge fixe : température hors plage, clignotant : batterie défectueuse)
Protection thermique	Oui, arrêt de charge si batterie hors 0°C à 50°C
Protection contre batterie défectueuse	Oui, détection et arrêt avec témoin rouge clignotant
Utilisation	Intérieur uniquement
Température de fonctionnement (chargeur)	0°C à 40°C
Température de charge recommandée (batterie)	0°C à 50°C
Fixation murale	Possible, charge maximale 25 kg (avec batterie)
Classe de protection	II (double isolation)
Alimentation	Secteur (tension et fréquence conformes à la plaque signalétique)
Refroidissement	Ventilateur intégré (fonctionne pendant l'autotest)
Autotest	Oui, au branchement (témoins et ventilateur brièvement)

FOIRE AUX QUESTIONS - ASC multi 8 METABO

Quels types de batteries puis-je charger avec le Metabo ASC multi 8 ?

Le chargeur est compatible avec les batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 6,2 Ah, 4-10 cellules) et NiCd (12 V, 1-10 cellules). Ne jamais charger des piles non rechargeables.

Comment savoir si la charge est terminée ?

Le témoin de contrôle (3) s'allume en fixe une fois la charge terminée. Le chargeur passe alors en mode entretien.

Que faire si le témoin d'alerte (rouge) est allumé en permanence ?

Cela indique que la batterie n'est pas chargée en raison d'une température trop élevée ou trop basse. Si la température de la batterie se situe entre 0°C et 50°C, le processus de charge démarre automatiquement.

Que faire si le témoin d'alerte (rouge) clignote ?

Un clignotement peut indiquer une batterie défectueuse ou une mauvaise insertion. Retirez immédiatement la batterie et vérifiez son état. Si elle est défectueuse, retournez-la à votre distributeur Metabo.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur commute automatiquement en mode entretien à la fin de la charge. La batterie peut rester branchée et sera prête à l'emploi à tout moment.

Quelle est la température idéale pour charger les batteries ?

La température ambiante recommandée pour la charge est comprise entre 0°C et 40°C pour le chargeur, et entre 0°C et 50°C pour la batterie.

Puis-je charger une batterie NiCd avec ce chargeur ?

Oui, le chargeur ASC multi 8 est approprié pour la recharge de batteries NiCd de 12 V. Respectez les consignes de sécurité.

Comment nettoyer le chargeur ?

Débranchez le chargeur avant tout nettoyage. Utilisez un chiffon sec pour nettoyer le boîtier. Ne laissez pas l'humidité pénétrer et assurez-vous que les fentes d'aération restent dégagées.

Que faire en cas de fuite de la batterie ?

En cas de fuite de liquide (légèrement acide et inflammable), évitez tout contact. Rincez immédiatement la peau à grande eau. En cas de projection dans les yeux, lavez à l'eau propre et consultez un médecin.

Puis-je utiliser un câble prolongateur avec le chargeur ?

Non, l'utilisation d'un cordon prolongateur est déconseillée. Branchez le chargeur directement sur une prise secteur.

MODE D'EMPLOI ASC multi 8 METABO

10.		ASC multi 8
U	C	Ic	t
12 V 1,7	Ah 3 A 35 min
14,4 - 18 V	1,3 Ah 3	A 25 min
14,4 - 18 V	1,5 Ah 3	A 30 min
14,4 - 18 V	2,0 Ah 3	A 40 min
18 V 2,2	Ah 3 A 40 min
14,4 - 18 V	2,6 Ah 3	A 50 min
14,4 - 18 V	3,0 Ah 3	A 60 min
18 V 3,1	Ah 3 A 65 min
18 V 3,5	Ah 3 A 75 min
14,4 - 18 V	4,0 Ah 3	A 80 min
14,4 - 18 V	5,2 Ah 3	A 100 min
18 V 5,5	Ah 3 A 10 min
18 V 6,2	Ah 3 A 130 min
18 V 7,0	Ah 3 A 150 min
18 V 8,0	Ah 3 A 160 min
36 V 1,5	Ah 1,5 A 60 min
36 V 2,6	Ah 1,5 A 100 min
36 V 4,0	Ah 1,5 A 160 min
36 V 5,2	Ah 1,5 A 200 min
36 V 6,2	Ah 1,5 A 260 min
"AIR COOLED"		✓

ENGLISHen

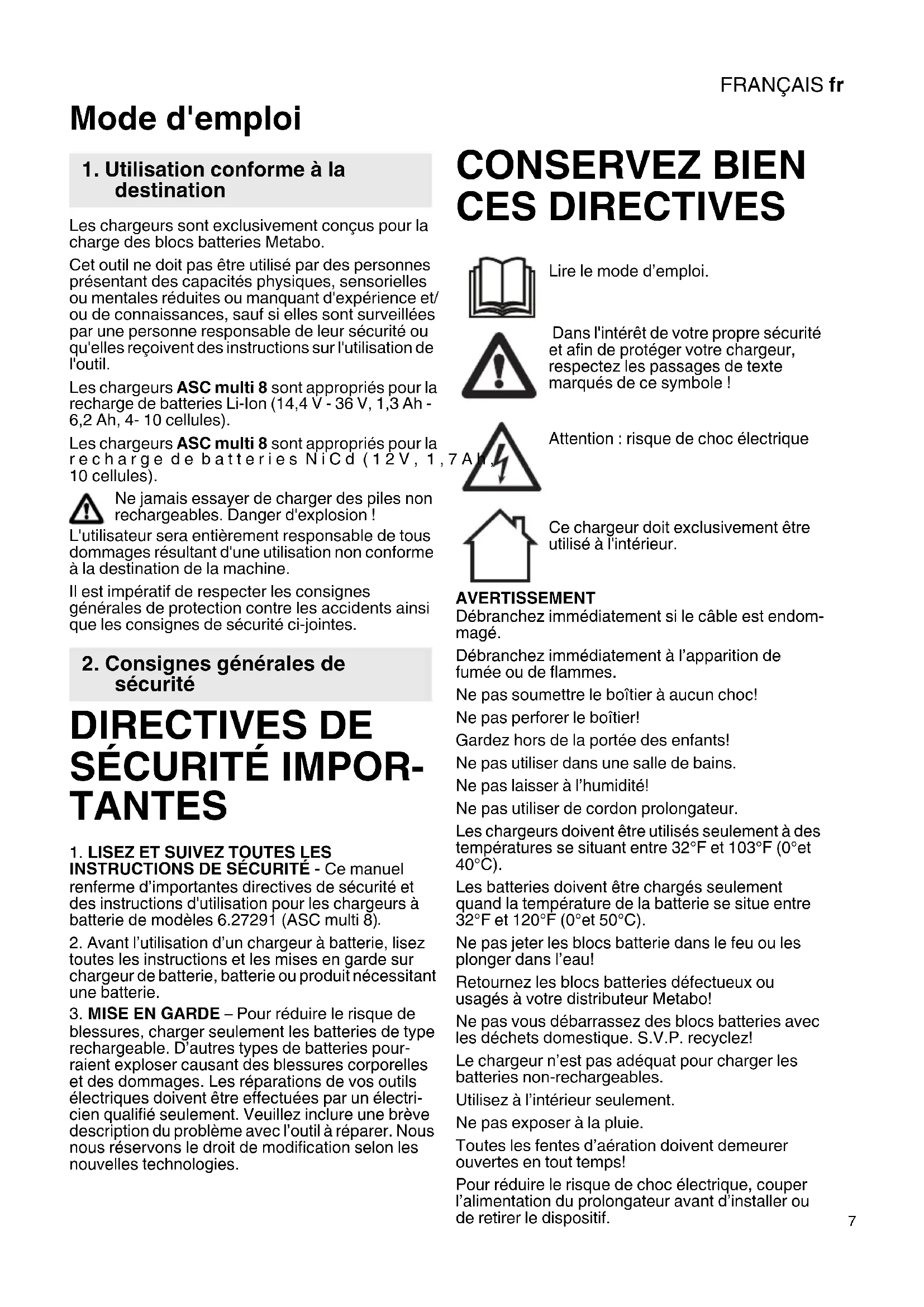

1. Utilisation conforme à la destination

Les chargeurs sont exclusivement concus pour la charge des blocs batteries Metabo.

Cet outil ne doit pas etre utilise par des personnes呈現nt des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou quelles reçoivent des instructions sur l'utilisation de I'outil.

Les chargeurs ASC multi 8 sont appropriés pour la recharge de batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 6,2 Ah, 4- 10 cellulues).

Les chargeurs ASC multi 8 sont appropriés pour la recharge de batteries NiCd (12V, 1, 10 cellules).

Ne jamais essayer de charger des piles non rechargeables. Danger d'explosion!

L'utilisateur sera entiement responsable de tous dommages resultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

2. Consignes générales de sécurité

DIRECTIVES DES SECURITÉ IMPORTANTES

1. LISEZ ET SUIVEZ TOUTES LES

INSTRUCTIONS DE SECURITE - Ce manuel renferme d'importantes directives de sécurité et des instructions d'utilisation pour les chargeurs à batterie de modèles 6.27291 (ASC multi 8).
2. Avant l'utilisation d'un chargeur à batterie, lisez toutes les instructions et les mises en garde sur chargeur de batterie, batterie ou produit nécessitant une batterie.
3. MISE EN GARDE - Pour réduire le risque de blessures, charger seulement les batteries de type rechargeable. D'autres types de batteries pourraient exploser causant des blessures corporelles et des dommages. Les réparations de vos outils électriques doivent être effectuees par un électricien qualifié seulement. Veuillez inclure une brève description du problème avec l'outil à réparer. Nous nous réservons le droit de modification selon les nouvelles technologies.

CONSERVEZ BIENCES DIRECTIVES

Lire le mode d'emploi.

Dans l'intérêt de votre propre sécurité et afin de protéger votre chargeur, respectez les passages de texte marqués de ce symbole !

Attention: risque de chocolélectrique

Ce chargeur doit exclusivement etre utilise a l'intérieur.

AVENTISSEMENT

Débranche immédiatement si le cable est endomagé.

Débranche immédiatement à l' apparition de fumée ou de flammes.

Ne pas soumettre le boitier a�除en chocol!

Ne pas perforer le boitier!

Gardez hors de la portée des enfants!

Ne pas utiliser dans une salle de bains.

Ne pas laisser à l'humidité!

Ne pas utiliser de cordon prolongateur.

Les chargeurs doivent être utilisés seulement à des températures se situant entre 32^ et 103^ ( 0^ et 40^ ).

Les batteries doivent être chargés seulement quand la température de la batterie se situe entre 32^ et 120^ (0^50^)

Ne pas jeter les blocs batterie dans le feu ou les plonger dans l'eau!

Retournez les blocs batteries défectueux ou usages à votre distributeur Metabo!

Ne pas vous débarrasssez des blocs batteries avec les déchets domestique. S.V.P. recyclez!

Le chargeur n'est pas ajustat pour charger les batteries non-rechargeables.

Utilisez à l'intérieur seulement.

Ne pas exposer à la pluie.

Toutes les fentes d'aération doivent demeurer ouvertes en tout temps!

Pour réduire le risque de chic électricque, couper l'alimentation du prolongateur avant d'instructor ou de retirer le dispositif.

3. Consignes de sécurité particulières

Un bloc batterie defectueux Li-lon peut occasionner une fuite de liquide légèrement acide et inflammable!

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer immédiatement à grande eau.
En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin!
Ne pas recharger un bloc batterie entièrement charge!

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Eloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants!

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débranchez immédiatement le cordon d'alimentation!

N'introduisez pas d'objets dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit!

N'utilisez jamais de bloc batterie défectueux!

Ne pas recharger des batteries avec les chargeurs AIR COOLED (ASC multi 8) dans les zones avec une presence importante de poussières metalliques.

SYMBOLES:

Construction de classe II

V..... volts

Hz...... hertz

A. . ampères

courant alternative

4. Vue d'ensemble

Voir page 2.

1 Bloc batterie (ne fait pas partie du volume de livraison)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'alerte

5. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique

correspondent aux caractéristiques de votre réseau de courant.

Les apparèils comme celui-ci, qui générent du

courant continu, pourraient influencer des disjonc

teurs différentiels simples. Utilisez un type F, ou moins, avec un courant de déclenchement max. de 30 mA.

Avant demettrelechargeuren service,s'assurer que les fentes d'aération sont bien dégagées.

Respecter une distance minimale de 5 cm par rapport à tout autre objet.

5.1 Autotest

Brancher le cordon d'alimentation.

Le témoin d'ajretissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

5.2 Fixation à un mur

Si le chargeur doit être fixé sur un mur, celui-ci doit supporter la charge du chargeur avec la batterie (env. 25 kg).

Utilisez uniquement du matériel de fixation adapté (par exemple 4 x chevilles 8 mm, 4 x vis 5 x 60 mm).

6. Utilisation

6.1 Charge du bloc batterie

Insérer le bloc batterie entierement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de fonctionnement (3) clignote.

Remarque: Pour afficher l'etat de charge des blocs batteries Li-Ion (de 14,4 V, 18 V et 36 V), retirer tout d'abord le bloc batterie du chargeur puis presser la touche sur le bloc batterie.

6.2 Mode entretien

A la fin de l'opération de charge, le chargeur commute automatiquement sur le mode d'entretien.

Le bloc batterie peut rester dans le chargeur et sera ainsi opérationnel à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

7. Dépannage

7.1 Le témoin d'advertissement (4) est allumé en permanence

Le bloc batterie n'est pas chargeé. Température trop élevée / trop basse. Si la température du bloc batterie se situe entre 0^ et 50^ , le processus de charge débute automatiquement.

7.2 Le témoin d'ajretissement (4) clignote

• Bloc batterie défectueux. Retirer immédiatement le bloc batterie du chargeur.
• Le bloc batterie n'a pas ete insere correctement dans le logement coulissant (2). Voir chapitre 6.1.

8. Réparations

Les travaux de réparation sur le chargeurne doivent être effectuels que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet outil serait endommagé, le faire remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

9. Protection de l'environnement

Suiivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires.

10. Caractéristiques techniques

Voir page 3.

U = plages de tension des blocs batteries

C = capacité du bloc batterie

I_C = courant de charge

t = durée de charge

1) En fonction de la capacité résiduelle et de la température des blocs batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiente recommendée pour la charge: 32^ (0^) à 120^ (50^)

Sous réserve de modifications allant dans le sens du progrès technique.
