| Tipo de producto | Cargador de batería |
| Marca | Metabo |
| Modelo | ASC multi 8 |
| Tipos de baterías compatibles | Li-Ion (14,4 V - 36 V, 1,3 Ah - 6,2 Ah, 4-10 celdas) y NiCd (12 V, 1-10 celdas) |
| Corriente de carga | 3 A para Li-Ion 14,4-18 V; 1,5 A para Li-Ion 36 V |
| Tiempo de carga típico | De 25 min (1,3 Ah Li-Ion) a 260 min (6,2 Ah 36 V) |
| Función de mantenimiento de carga | Sí, modo de mantenimiento automático después de la carga completa |
| Indicadores | Indicador de control (verde fijo: carga terminada, parpadeante: cargando) e indicador de advertencia (rojo fijo: temperatura fuera de rango, parpadeante: batería defectuosa) |
| Protección térmica | Sí, parada de carga si la batería está fuera de 0°C a 50°C |
| Protección contra batería defectuosa | Sí, detección y parada con indicador rojo parpadeante |
| Uso | Solo para interiores |
| Temperatura de funcionamiento (cargador) | 0°C a 40°C |
| Temperatura de carga recomendada (batería) | 0°C a 50°C |
| Fijación mural | Posible, carga máxima 25 kg (con batería) |
| Clase de protección | II (doble aislamiento) |
| Alimentación | Red (tensión y frecuencia según la placa de características) |
| Refrigeración | Ventilador integrado (funciona durante la autocomprobación) |
| Autocomprobación | Sí, al conectar (indicadores y ventilador brevemente) |
Preguntas frecuentes - ASC multi 8 METABO
Preguntas de los usuarios sobre ASC multi 8 METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de batería en formato PDF gratis! Encuentra tus instrucciones ASC multi 8 - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ASC multi 8 de la marca METABO.
MANUAL DE USUARIO ASC multi 8 METABO

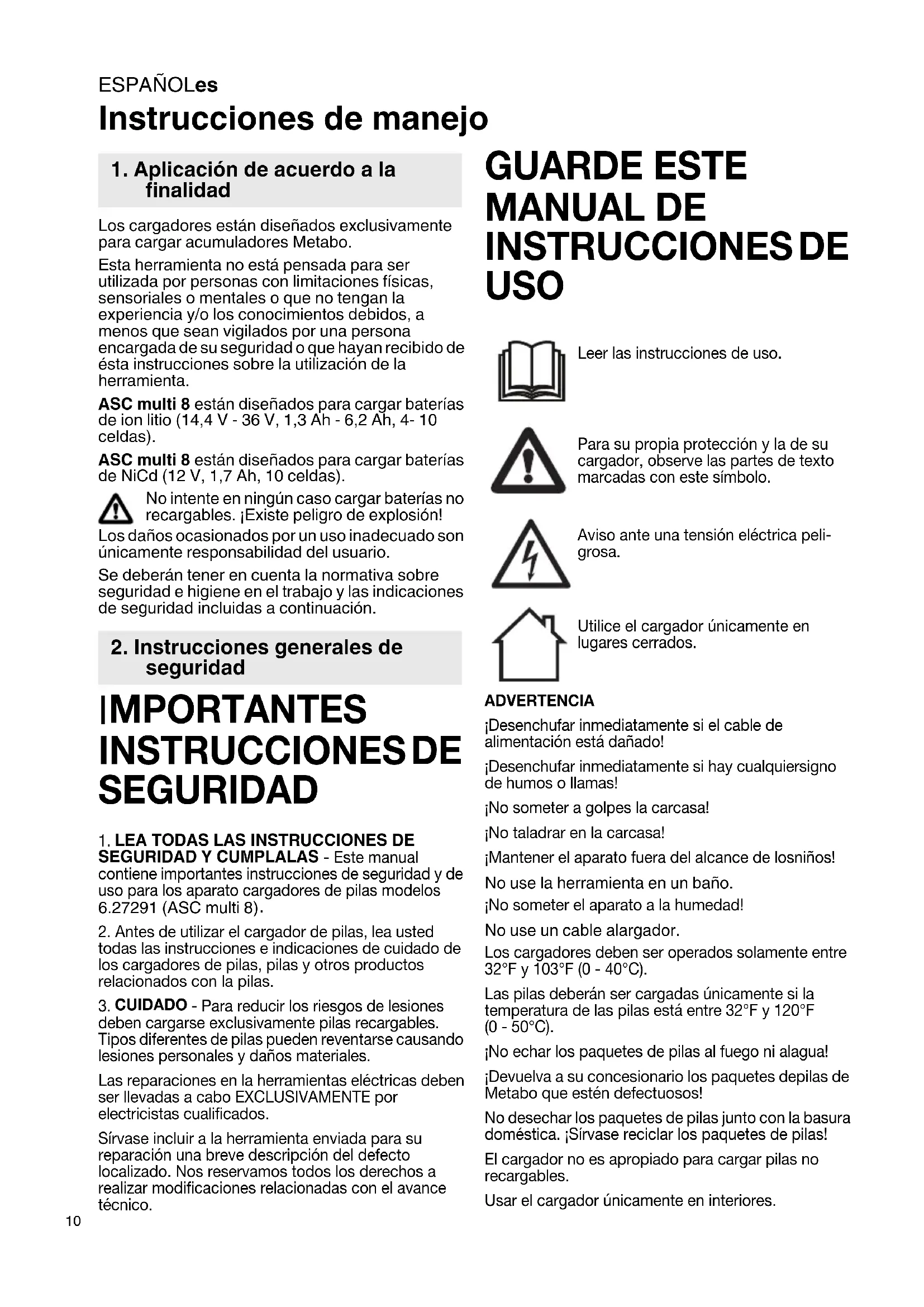

es Instrucciones de manejo 10
Instrucciones de manejo
1. Aplicación de acuerdo a la finalidad
Los cargadores estan disenados exclusivamente para cargar acumuladores Metabo.
Esta herramipta no está pensada para ser realizada por personas con limitaciones fisicas, sensoriales o mentalles o que no tengan la experiencia y/o los conocimientos debidos, a menos que Sean vigilados por una persona encargada de su seguridad o que hayan recibido de esta instrucciones sobre la utilizacion de la herramipta.
ASC multi 8 están disénados para cargar baterías de ion litio (14,4 V - 36 V, 1,3 Ah - 6,2 Ah, 4-10 celdas).
ASC multi 8 están diseñados para cargas baterías de NiCd (12 V, 1,7 Ah, 10 celdas).
No intente en ningún caso cargar baterías no recargables. iExiste peligro de explosión!
Los días occasionados por un uso inadequado son únicamente responsabilidad del usuario.
Sedeferan tener en cuenta la normativa sobre seguidad e higiene en el trabajo y lasindicaciones de seguidad incluidas a continuacion.
2. Instrucciones generales de seguidad
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
-
LEA TODAS LAS INSTRUCCIONES DE SEGURIDAD Y CUMPLALAS - Este manual contiene importantes instrucciones de seguridad y de uso para los aparato cargadores de pilas modelos 6.27291 (ASC multi 8).
-
Antes de utiliser el cargador de pilas, lea usted todas las instrucciones eindicaciones de cuidado de los cargadores de pilas, pilas y otros productos relacionados con la pilas.
-
CUIDADO - Para reducir los ríesgos de lesiones deben cargarse exclusivamente pilas recargables. Tiños differsentes de pilas peuvent revertarse causando lesiones personales y daños materiales.
Las reparaciones en la herramrientas electricas deben ser llvadas a cabo EXCLUSIVAMENTE por electricistas@cualificados.
Sirvase incluir a la herramienta enviada para su reparacion una breve descripacion del defejo localizzato. Nos reservamos todos los derechos a realizar modifications relacionadas con el avance的技术ico.
GUARDE ESTE MANUAL DE INSTRUCCIONES DE USO
Leer las instrucciones de uso.
Para su propia proteccion y la de su cargador,observe las partes de texto marcadas con este simbolo.
Aviso ante una tension electrica peligrosa.
Utilice el cargador unicamente en lugares cerrados.
ADVERTENCIA
Desenchufar inmediatamente si el cable de alimentacion está dañado!
Desenchufar inmediamente si hay cualesigrigno de humos o llamas!
jNo someter a golpes la carcasa!
jNo taladrar en la carcasa!
jMantener el aparato fuera del alcance de losniños!
No use la herramienta en un bano.
jNo someter el aparato a la humedad!
No use un cable alargador.
Los cargadores deben ser operados solamente entre 32^ y 103^ (0 - 40°C).
Las pilas deben ser cargadas únicamente si la temperature de las pilas está entre 32^ y 120^ (0 - 50^) .
jNo echar los paquetes de pilas al fuego ni alagua!
Devuelva a su concesionario los paquetes depilas de Metabo que estén defectuosos!
No desechar los paquetes de pilas jusqu con la basura domestica. Sírvase reciclar los paquetes de pilas!
El cargador no es apropiado para cargar pilas no recargables.
Usar el cargador unicamente en interiores.
No exponerlo a la lluvia.
Mantenga siempre libres las ranuras de ventilacion del aparato!
Desconecte la alimentacion electrica de la herramienta antes de instalar o descrear la unidad con el fin de reducir el riesgo de descarga electrica.
3. Instrucciones especials de seguidad
De los acumuladores de litio defectuosos suele poderlagar salir un liquido ligeramente acido e inflamable.
En caso de que salga algo del liquido del accumulator y entre en contacto con la piel, lávese inmediamente con agua abundante. En caso de que el liquido entre en contacto con los ojos, lávelos con agua limpia y acuda inmediamente a un centro Médico.
No recargue un accumulator completeness.
Mantenga el cargador alejado de la humedad.
Bajo ningúnconcepto está permittedo que los niños utilizecen la herramienta.
Vigile a los niños para asegurar de que no jugan con la herramienta.
Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.
Guarde el cargador fuera del alcance de los niños.
En caso de emisión de humos o de fuego, desconecte inmediamente el cargador de la red electrica.
No situe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufir una descarga electrica o un cortocircuito.
No实用性.
No cargar baterias utilizing cargadores AIR COOLED (ASC multi 8) en zonas con alta concentracion de polvo metalico.
SIMBOLOS:
Clase II de construccion
V..... voltios
Hz...... hertzios
A. amperios
corriente alterna

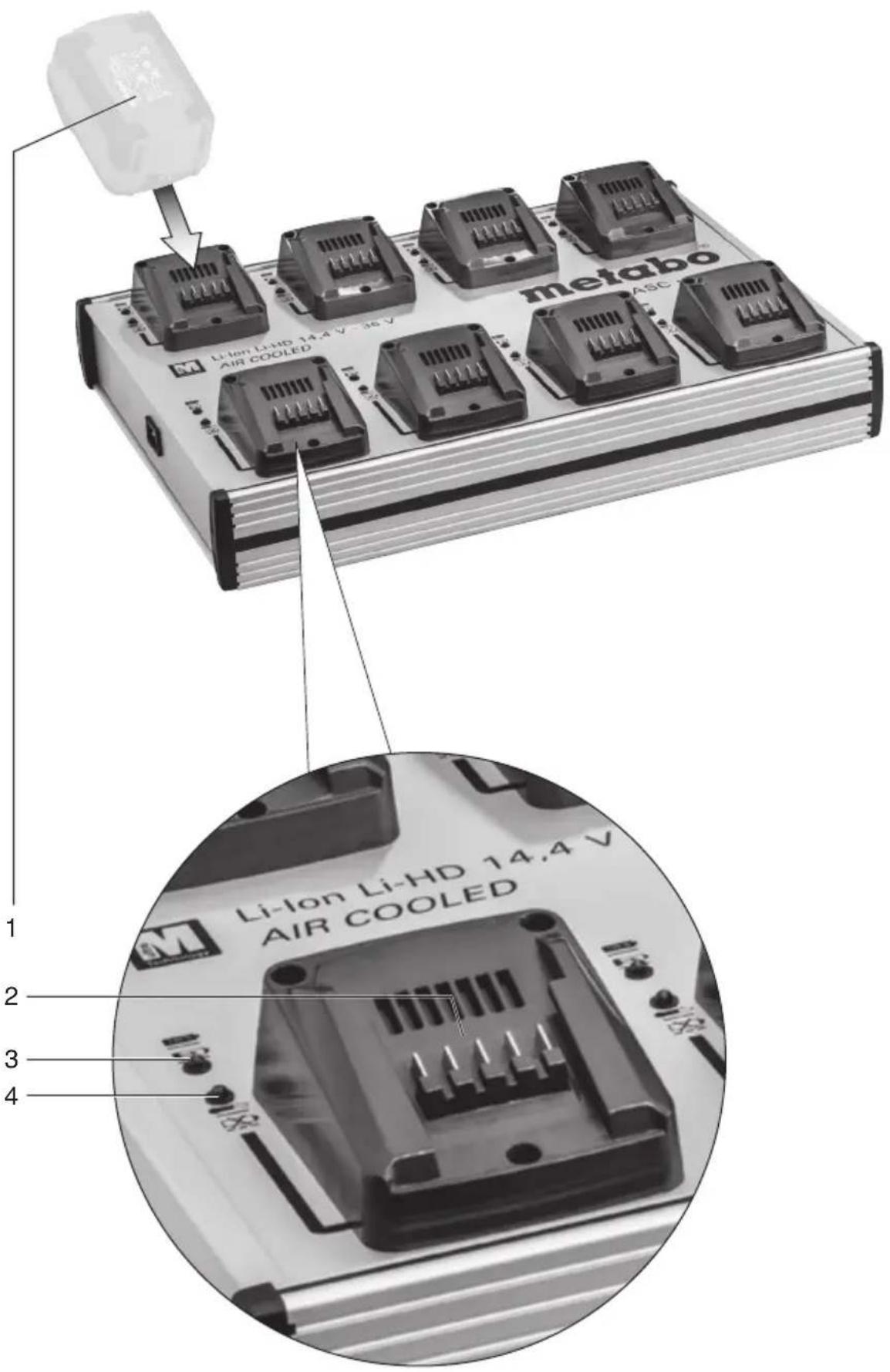

4. Descripción general
Véase la頁ina 2.
1 Accumulator (no incluido en el volumen de suministro)
2 Asiento corredizo
3 Indicador de service
4 Indicador de avis
5. Puesta en marcha
Antes de la puesta en marcha, compruebe que la tension y la Frequencia de red que se indicaten en la placac de identificacion se corresponden con las caracteristicas de la red electrica.
Dispositivos como este, que generan corriente continua, podrjan influr sobre los interruptores de proteccion diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexion maxima de 30mA
Antes deponer en marcha el cargador,aseguede que las rejillas de ventilacion no estencubiertas.La separacion minima conothersobjectosdebeser superiora 5cm
5.1 Autoverficación
Introduzca el enchufe.
El indicator de avis (4) y el indicator de servicios (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporealmente durante aprox. 5segundos.
5.2 Fijación en una pared
Si está previsto fazer el cargador en una pared, esta deberá ser adecuada para soportar de forma segura el peso del cargador y las baterías (aproximamenteunos 25kg en total).
Utilice solo el material de fijacion adecuado (p. ej.: 4x tacos de 8 mm, 4 x tornillos de 5 x 60 mm).
6. Manejo
6.1 Carga del accumulator
Deslizar el Accumulator completeness, hasta el tope, sobre el asiento corredizo (2).
El indicator de servicios (3) parpadea.
Advertencia: para que los Accumuladores de Li-Ion (con 14,4 V, 18 V y 36 V) pueda indicar su estado de energia, retire primero el accumulator del gascador y, a continuacion, pulse la tecla del accumulator.
6.2 Carga de compensación
Cuando la bateria termina de cargarse, el cargadoroca automatically al estado dearga de compensacion.
El acumulador puede permanecer en el cargador y estar asi siempre lista para el funcionaimiento.
El indicator de servicios (3) está encendido continuamente.
7. Fallo
7.1 El indicator de avis (4) se illumina de forma continua
El acumulador no searga. La temperatura es demasiado alta o demasiado bajo. Si la temperatura de la bateria está entre 0^ y 50^ , el proceso de carga comenzará automatistically.
7.2 El indicator de aviso (4) parpadea
- Accumulator defectuoso. Extraiga el accumulator del cargador inmediamente.
- El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 6.1.
8. Reparación
Todas las reparaciones en el cargador deben llvarse a cabo exclusivamente por技术和 especialistas.
En caso de que el cable de alimentacion de red de esta herramienta está dañado, solo el fabricante, su serviceo de atencion al cliente o una persona debidamente qualificada deben sustituirlo con el proposto de evitar situaciones que entraen peligro para el usuario.
En caso de tener herramientos electricas que necessiten ser reparadas, dirijase, porfavor,a su representante de Metabo.En la pagea www.metabo.com encontrará las direcciones necessities.
9. Protección ecológica
Cumpla lo estipulado por las normativas naciales relativas a la gestion ecologica de los residuos y al reciclaje de Herramentas, embalaje y accesorios usados.
10. Especillasas tecticas
Véase la頁面3.
U = Margen de tensiones del accumulator
C = Capacidad del accumulator
I_C = Corriente de energia
Tiempo de carga
1) Los tiempos de cargo reales peuvent ser differsentes de los datos proportionados en referencia de la capacité residual asi como de la temperatura del accumulator.
Temperatura ambiental recomendada durante el almacenamento: 32^ (0^) a 120^ (50^)
