Type de produit	Support de télévision pour plafond
Marque	Kanto
Modèle	CM600G
Charge maximale	50 kg (110 lb)
Compatibilité VESA	Oui, jusqu'à 600 x 400 mm (estimé)
Matériau	Acier peint
Dimensions de la plaque	Environ 60 x 40 cm (estimé)
Hauteur réglable	Oui, par assemblage modulaire
Inclinaison	Non, fixe
Rotation	Non, fixe
Niveau à bulle intégré	Non (nivellement manuel)
Gestion des câbles	Oui, paracheminement
Type de montage	Au plafond sur solives bois ou béton/brique
Contenu du kit	Plaque de montage, équerres TV, vis, entretoises, chevilles, couvercles
Garantie	5 ans limitée
Entretien	Nettoyage avec un chiffon doux et sec
Réparabilité	Pièces détachées disponibles via service après-vente
Installation	Recommandée par un professionnel qualifié
Sécurité	Ne pas dépasser la charge maximale, surface de montage doit supporter 5 fois le poids total

FOIRE AUX QUESTIONS - CM600G Kanto

Quel est le poids maximum supporté par le support CM600G ?

Le support Kanto CM600G supporte jusqu'à 50 kg (110 lb). Ne dépassez jamais cette limite pour éviter tout risque de chute.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs respectant la norme VESA (trous de montage au dos). Les vis et entretoises fournies permettent de s'adapter à la plupart des modèles.

Puis-je installer ce support moi-même ?

L'installation est conçue pour un bricoleur averti, mais il est fortement recommandé de faire appel à un installateur professionnel, surtout pour le montage au plafond.

Quel type de plafond est requis pour l'installation ?

Le support doit être fixé sur des solives en bois (tire-fonds) ou sur une surface béton/brique d'au moins 4 pouces d'épaisseur (chevilles). Pas de montage sur plaques de plâtre ou métal.

Ce support permet-il de faire pivoter ou incliner le téléviseur ?

Non, le CM600G est un support de plafond fixe. Il offre un réglage en hauteur lors de l'assemblage mais ni inclinaison ni rotation après installation.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous au guide de sélection fourni : identifiez le pas et la longueur des vis adaptés à votre téléviseur. Utilisez les entretoises si nécessaire pour éviter de serrer trop profondément.

Le support CM600G est-il livré avec des caches ?

Oui, le kit comprend des couvercles pour dissimuler la plaque de montage et les fixations, offrant un aspect esthétique.

Quelle est la durée de la garantie ?

Kanto offre une garantie limitée de 5 ans à partir de la date d'achat, couvrant les défauts de matériau et de fabrication.

Comment nettoyer et entretenir ce support ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager la peinture.

Que faire si une pièce est manquante ou défectueuse ?

Contactez le service client Kanto via les coordonnées fournies dans la notice. Ils vous enverront les pièces de rechange sous garantie.

MODE D'EMPLOI CM600G Kanto

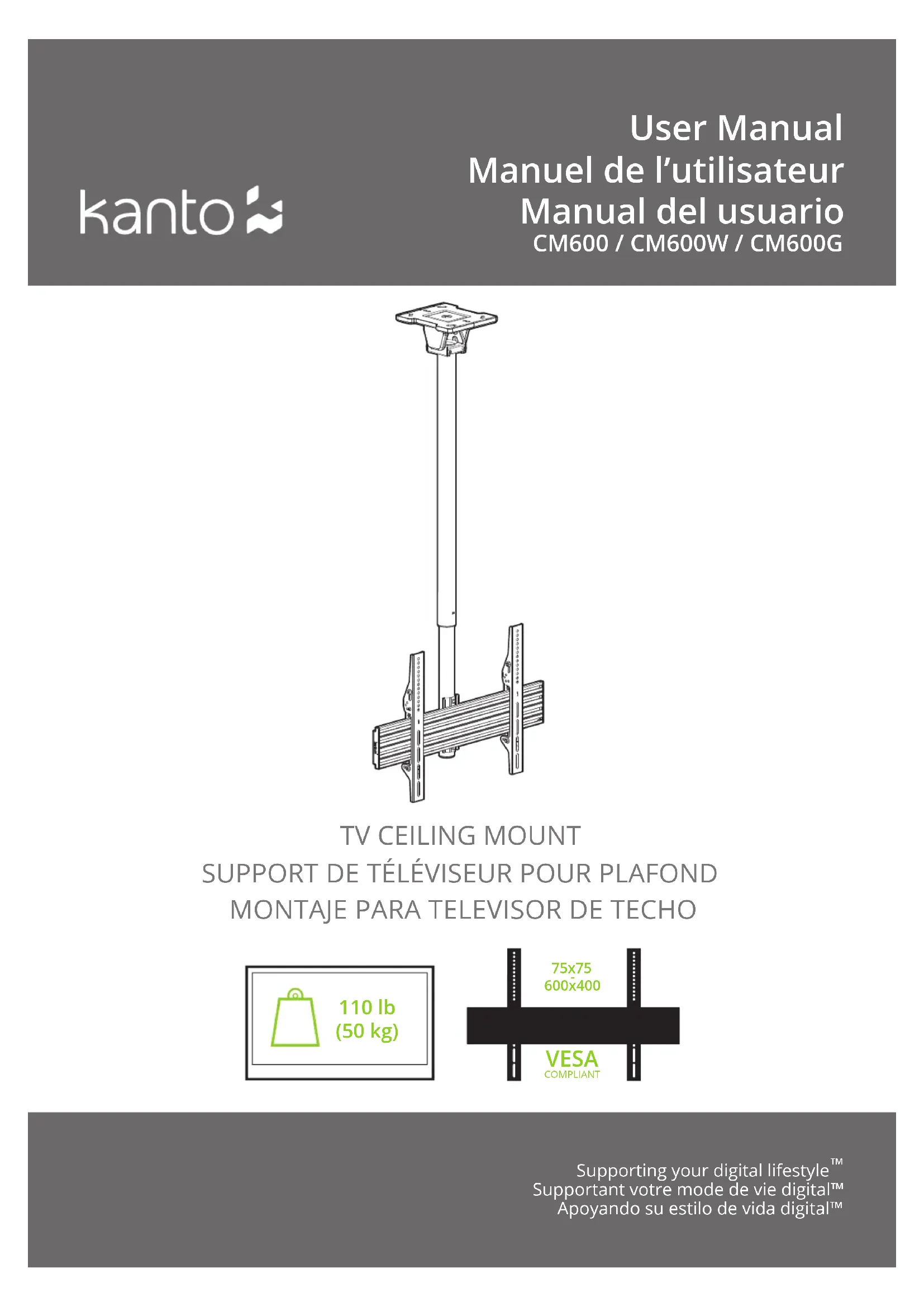

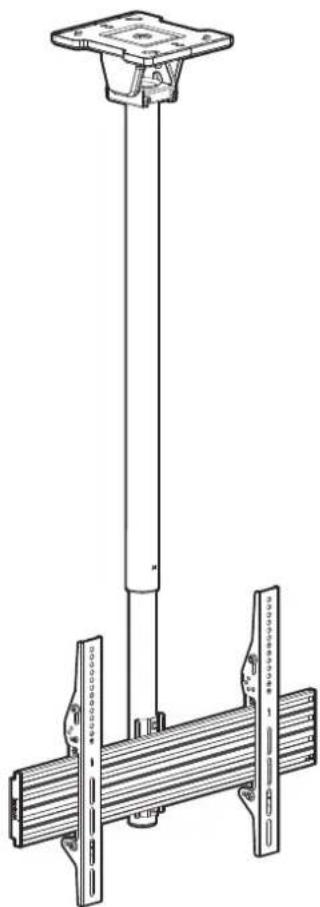

TV CEILING MOUNT
SUPPORT DE TÉLEVISEUR POUR PLAFOND

MONTAJE PARA TELEVISOR DETECO

Merci d'avoir choses Kanto

Lisez entierement ces instructions avant le montage et l'installation. Si vous ne comprendez pas ces instructions, ou vous ave des doutes concernant la sécurité de l'installation, s'il vous peux consulter un installerateur qualifié. Assurez-vous qu'il n'y a pas de pieces défectueuses ou manquantes. N'utilise pas les pieces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matérieliaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 110 lb (50 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causeer une instability et des blessures. La surface que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la télévisuer et le support combiné. N'utilise pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable comme indiqué dans ce manuel. Une mauvaise installation peut causeer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur des montants en acier ou des surfaces de parpaing. N'installez pas ce produit si vous n'êtes pas sur du type de surface que vous avez ou de la charge qu'elle peut supporter. Il est conseilé de consulter un installeratur qualifié avant d'installer ce produit.

Regarder la video d'installation en ligne à:

Pièces et matériels fournis

1. Select TV Screws and Spacers
   Choisissez les écrous et entreprises de téléviseur
   Selección tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entreprises pour téléviseurs irregulares Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets
   Attachez les équres de téléviseur
   Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Mount Plate Assembly Montez l'ensemble de plaque Monte el ensamblado de la plac
6. Install Covers
   Installes les couvercles
   Instale las cubiertas
7. Assemble TV Mount
   Assemblez le support de téléviseur
   Ensemble el montaje para television
8. Hang and Secure TV Attachez et securisez le téléviseur Cuelgue y asegure el televator
9. Finalize Adjustments
   Finalisez les ajustements
   Finalice los ajustes
10. Level TV Nivellez le téléviseur Nivelar el televisor
11. Manage Cables
    Gérez les cables
    Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de proceedser à assembler.

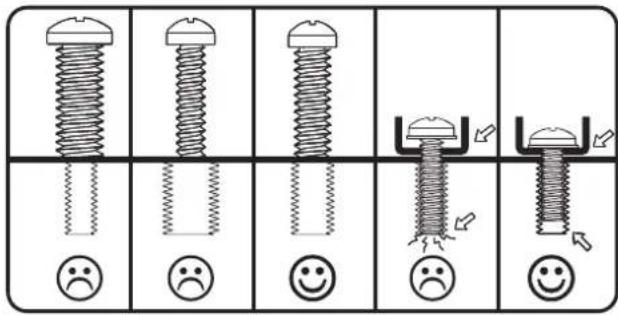

1. Select TV Screws and Spacers Choisissez les vis et les entreprises de téléviseur Selezione tornillos y espaciadores para el televisor

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de désirir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 I-J Choisissez les entreprises

Des entreprises en plastique sont aussi fournies en 3 épaisses différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possedent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.

Les entreprises peuvent être utilisées pour creer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurve. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVENTISSEMENT / PRECAUCION

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

WARNING Do not use concrete anchors in drywall or wood surfaces.
AVERTISSEMENT N'utilise pas les ancreges en beton dans les surfaces de cloison sèche ou de bois.
PRECAUCION No use ancisodes de concreto en paredes de tablaroca o superficies de madera.

CAUTION / ATTENTION / PRECAUCION

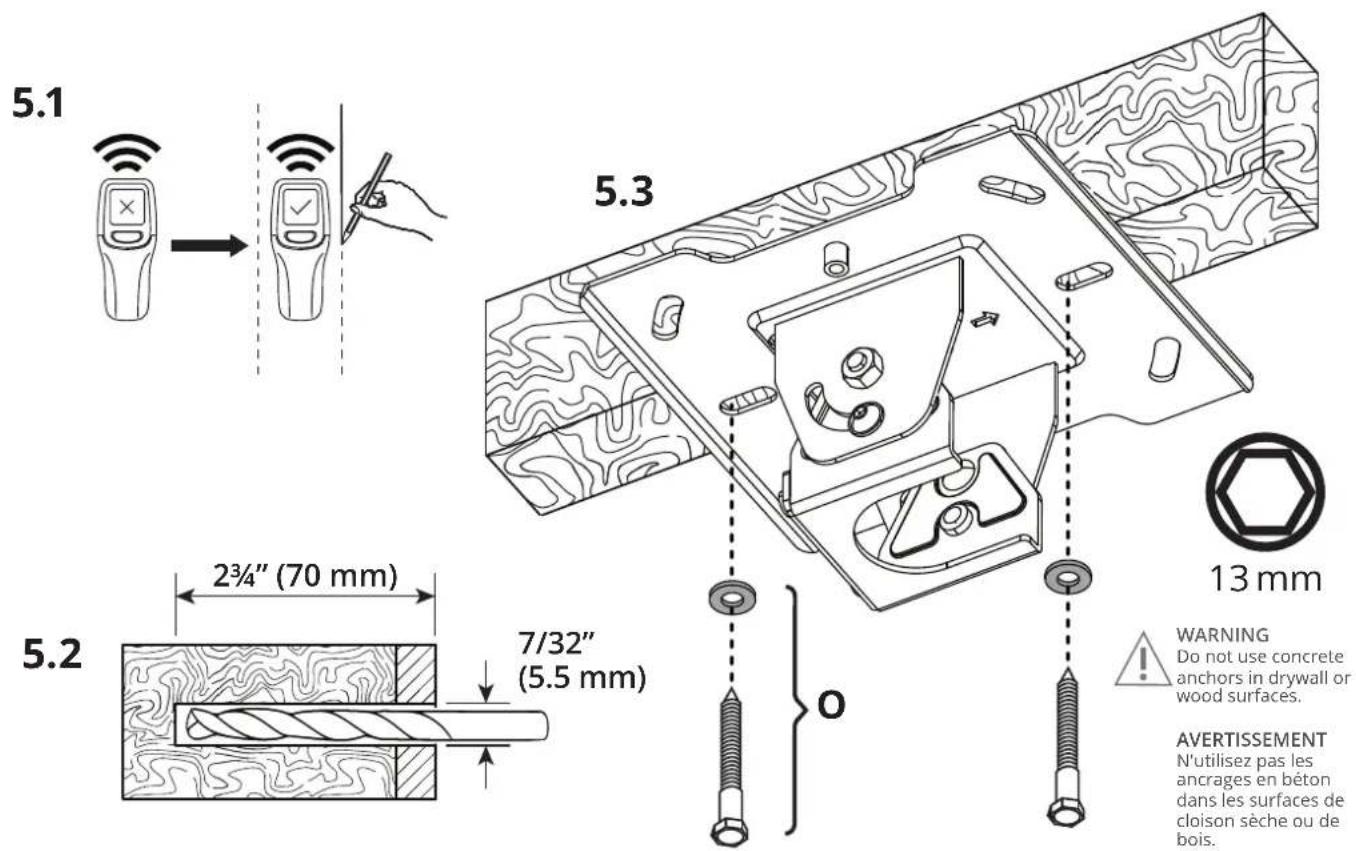

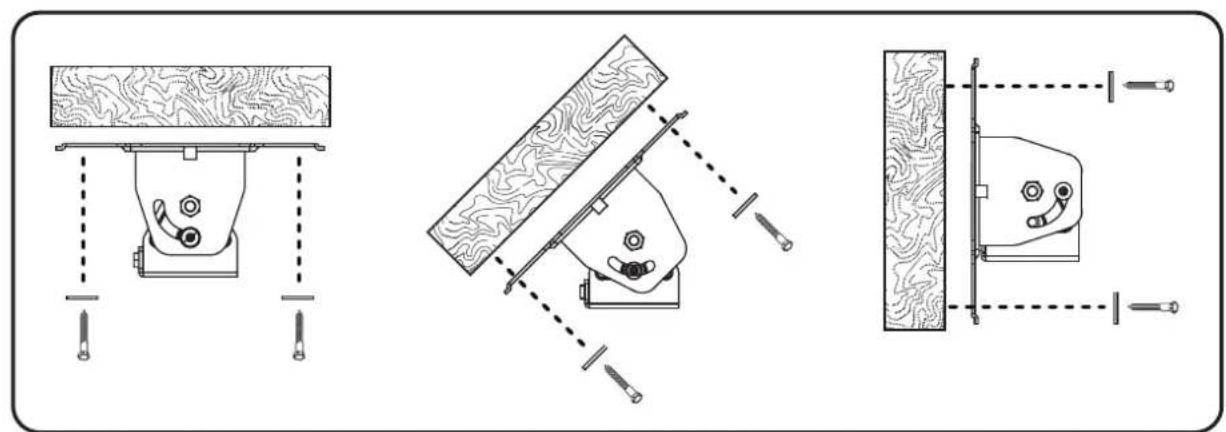

Assurez-ous que la surface choise supportera les limites de charge decrites dans la mise en garde de la page deux. Serrez les tire-fonds (O) jusqu'ce que la plaque soit bien a plat contre la surface. Ne serrez pas trop les tire-fonds (O). Chaque tire-fond doit etre placé au milieu d'une solive, d'une poutre ou d'un chevron en bois.

Make sure the concrete or brick surface is at least 4^ thick. Make sure the anchor is seated completely flush with the concrete surface even if there is another layer of material, such as drywall. If drywall is over 5 / 8^ thick, custom lag bolts must be used. Concrete must be a minimum of 2000 psi in density. Assurez-vous que la surface de beton ou de la brique est d'au moins 4^ d'épaissieur. Assurez-vous que l'ancré est complètement ras avec la surface du beton, même s'il y a une autre couche de matériel, comme la cloison seche. Si la cloison seche est plus de 5 / 8^ d'épaissieur, des tire-fonds personnalisés doivent être utilisés. La densité du beton doit être au moins à 2000 psi.

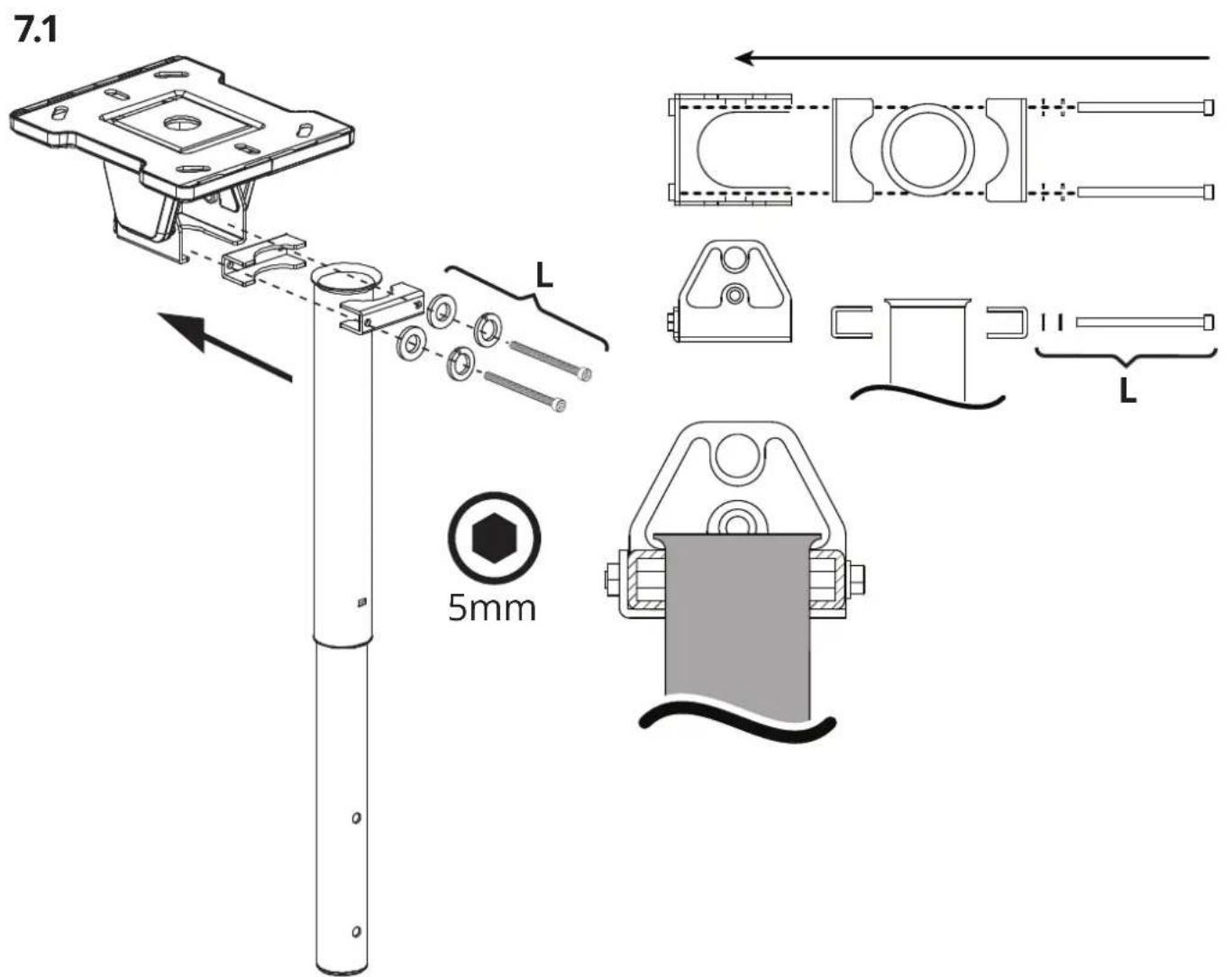

7. Assemble TV Mount Assemblez le support de téléviseur Ensemble el montaje para television

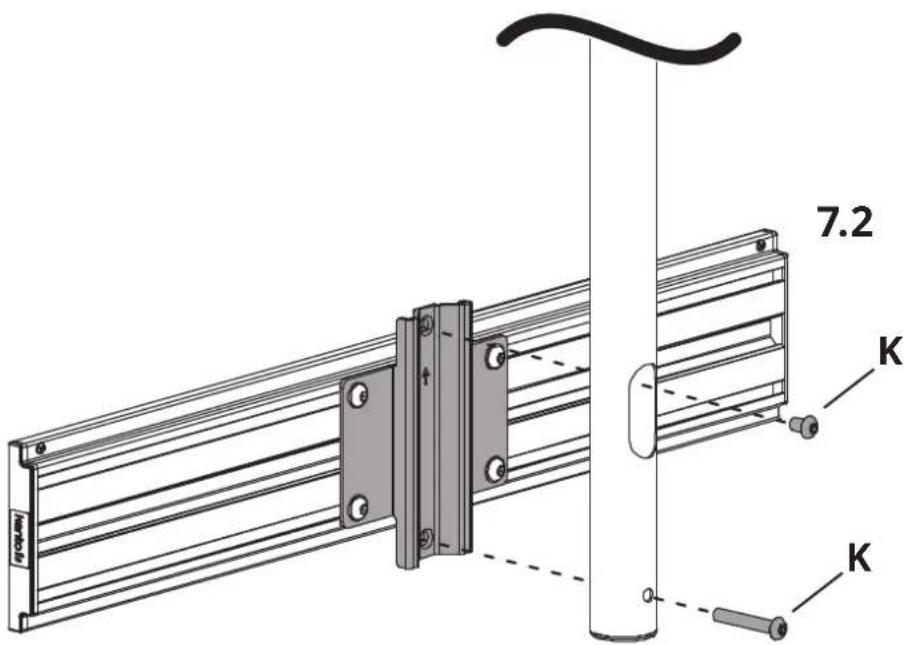

7. cont'd

5mm

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

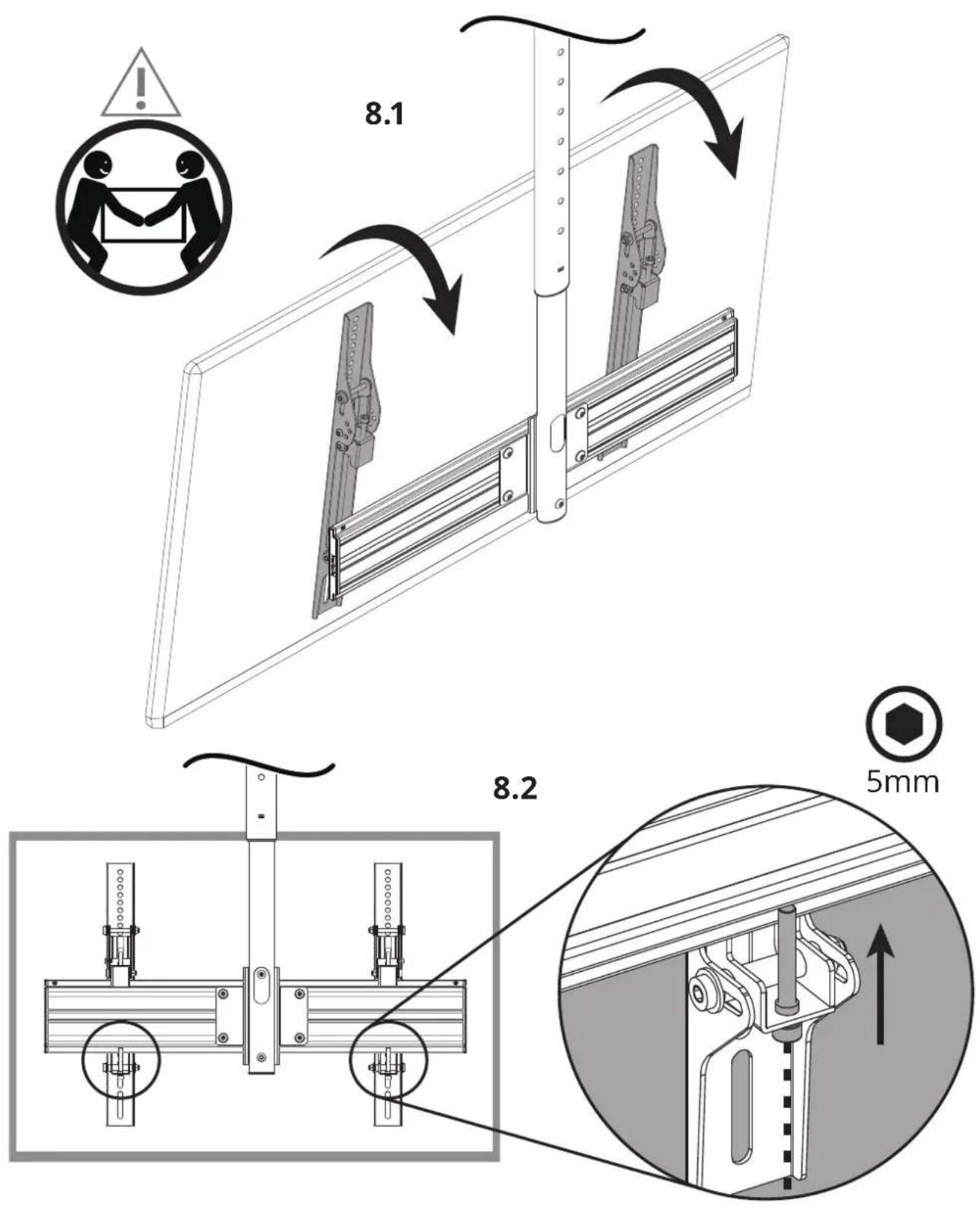

8. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

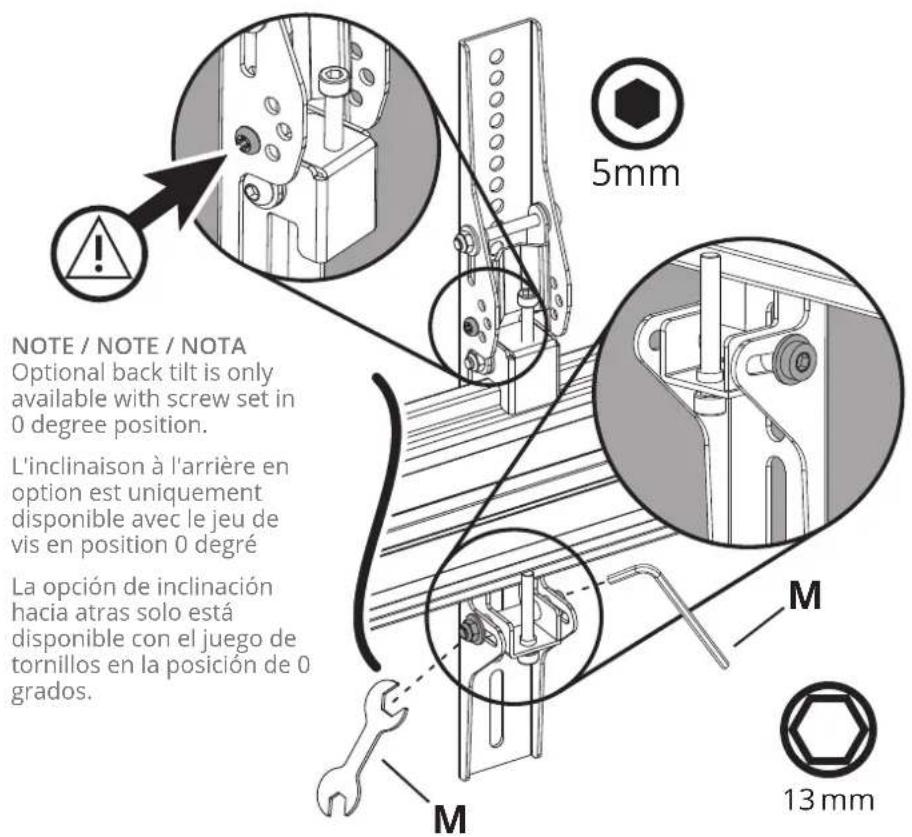

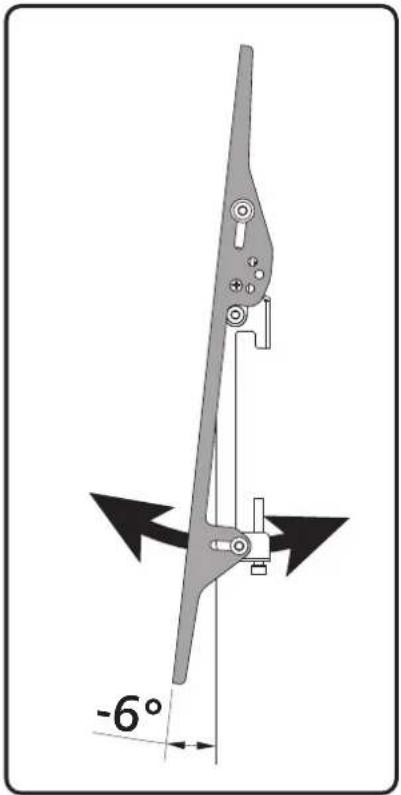

9. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

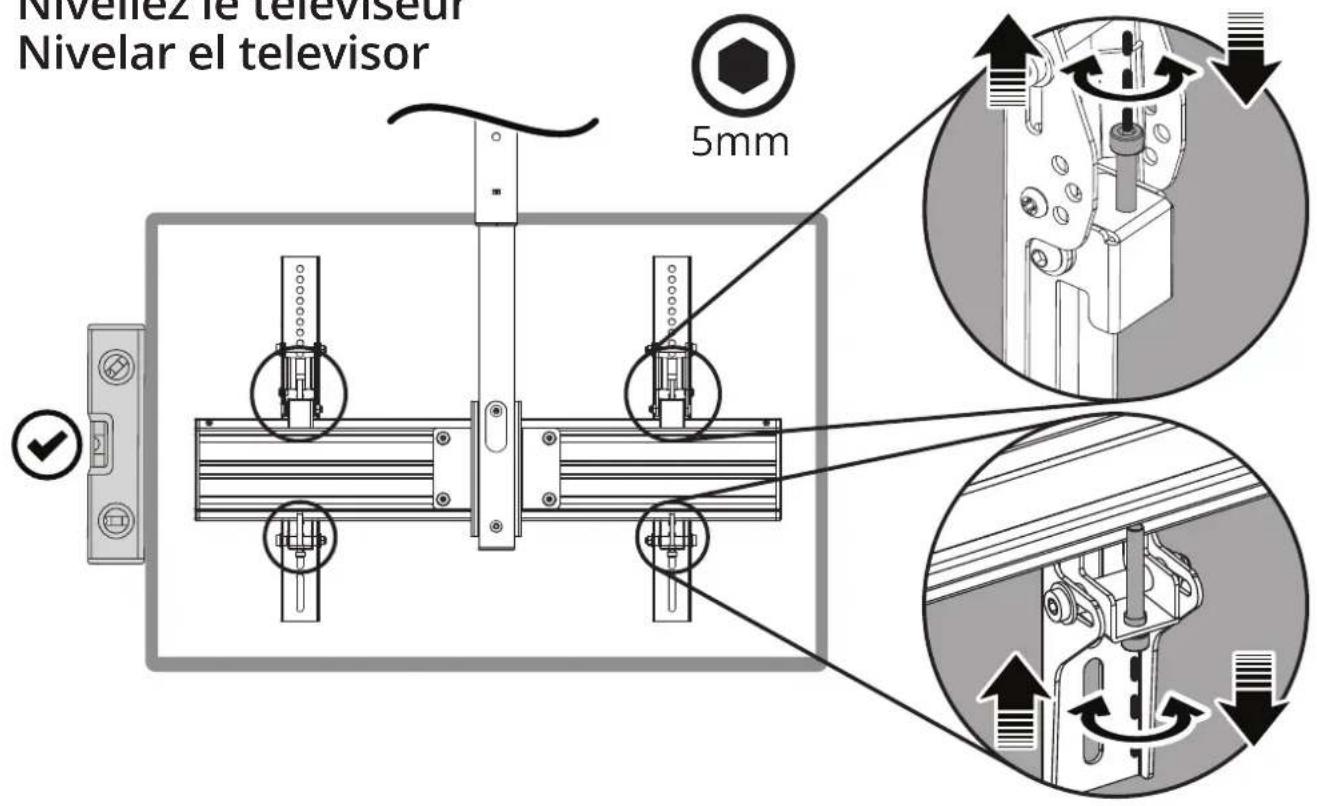

10. Level TV Nivellez le téléviseur Nivelar el televisor

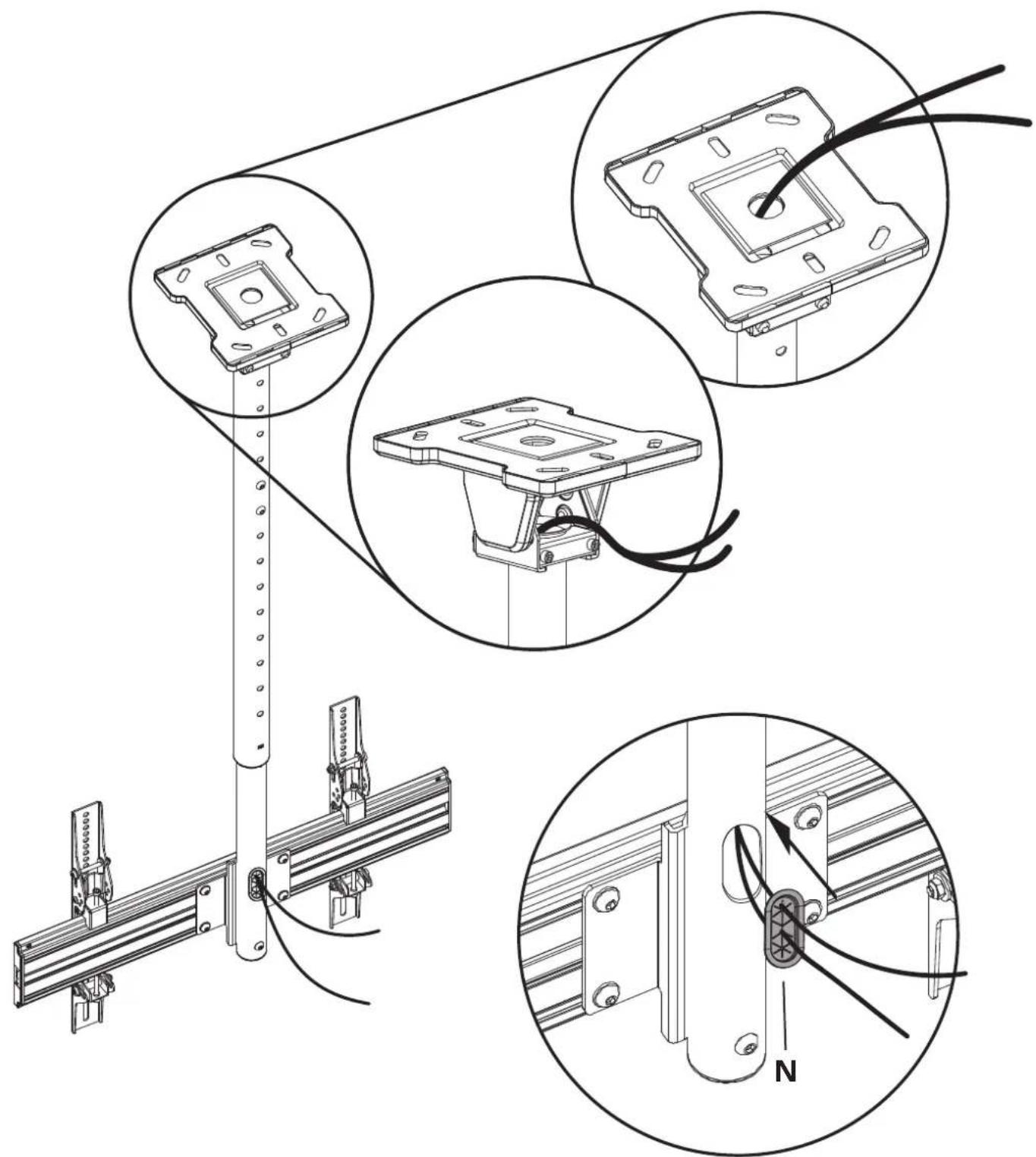

11. Manage Cables Gérez les câbles Organice los cables

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout defaulted materiel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel resultant de tels defaults et si Kanto en est informé avant 5 ans suivant la date d'envoi avec presentation de la facture originale délivrée par un revendeur/agree, Kanto s'engage, à sa discrétion, à fournir des pieces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Tout piece de remplacement ou tout apparil de substitution sera garantie pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront charges d'obtenir un numero d'autorisation de re�oit et de payer les frais de retour du produit a un entrepot de Kanto ou un centre agree. Si le materiel est couvert en vertu de la garantie enoncée precedemment, Kanto s'engage a fournir des pieces de remplacement ou substituer le materiel et a assume les frais d'envoi vers le client. Veillez a保守 I'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommendé d'assurer votre colis.

Les renseignements du manuel ont ete soigneusement controlés et sont considerés comme exacts. Kanto decline toutfois toute responsabilité pour toute erreur contene dans le manuel. Kanto ne pourra en aucun cas etre tenu responsable de tout dommage direct, indirect, special, accidentel ou consecutif resultant d'un defaut quelconque de I'equipement, meme si I'eventualite de tels dommages a eteprevenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualite marchande et d'adquation a un usage particulier, toutes expressement exclues
