MODE D'EMPLOI Ambra S18 Caffitaly
A: Touche «Café expresso»;
B: Touche «Café allongé»;
C: Touche «Café fi Itre»;
D:Voyant «Multifonction»;
E: Logement portecapsules;
F: Couvercle réservoir à eau;
G: Poignée d'ouverture / fermetre logement portecapsules;
H: Réservoir à eau;
I: Câble électrique;
J: Interrupteur général;
K: Buse de distribution;
L: Reservoir à capsules usages;
M: Bacd'égouttement;
Espanol
A: Tecla "Expreso";
B: Tecla "Café长大o";
C: Tecla "Café fi Itro";
D: Testigo "Multifunción";
E: Alojamento de capsulas;
F: Tapa del deposito de agua;
G: Palanca de aperture / cierre del alojamento de capsulas;
H: Depóstito de agua;
I: Cable electrico;
J: Interruptor general;
K: Salida del café;
L: Recipiente de capsulas usadas;
M: Bandeja de goteo;
Nederlands

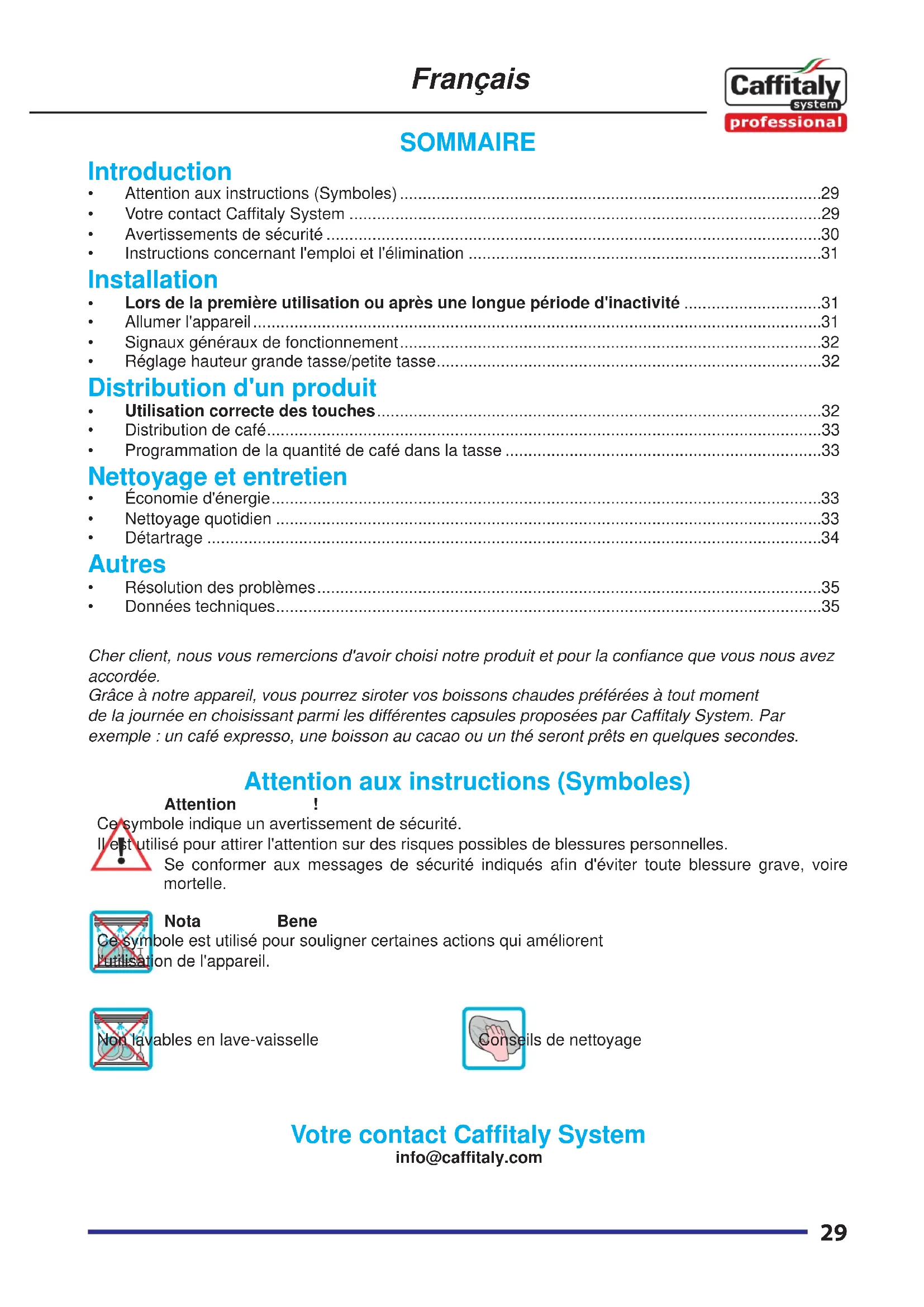

Attention aux instructions (Symboles) 29
VotrecointCaffitalySystem 29
- Avertissements de sécurité 30
- Instructions concernant l'emploi et l'élimination 31
Installation
Lors de la première utilisation ou après une longue période d'inactivité 31
Allumer l'appareil 31
Signaux généraux de fonctionnement 32
Réglage hauteur grande tasse/petite tasse 32
Distribution d'un produit
Utilisation correcte des touches 32
Distribution de café 33
Programmation de la quantite de cafe dans la tasse 33
Nettoyage et entretien
Economie d'énergie 33
Nettoyage quotidien 33
Detertrage 34
Autres
Résolution des problèmes 35
Données techniques 35
Cher client, nous vous remercions d'avoir choisi notre produit et pour la confiance que vous nous avez accordée.
Gracé à notre apparéil, vous pourrez siroter vos boissons chaudes préféries à tout moment de la journée en choisisant parmi les différentes capsules proposées par Caffitaly System. Par exemple : un café expresso, une boisson au cacao ou un thé seront prêts en quelques secondes.
Attention aux instructions (Symboles)
Attention
Ce symbole indique un averissement de sécurité.
Il est utilisé pour attirer l'attention sur des risques possibles de blessures personnelles.
Se conformer aux messages de sécurité indiqués afin d'éviter toute blessure grave, voire mortelle.
Nota Bene
Pole est utilisé pour souligner certaines actions qui améliorent le bon de l'appareil.
ables en lave-vaisselle.
ils de nettoyage.
VotrecointCaffitalySystem
info@caffitaly.com
Avertissements de sécurité
Lire ATTENTIVEMENT les instructions suivantes!
Leur respect permet d'eviter les accidents et d'endommager l'appareil.
- Cet apparéil est destiné à être utilisé dans des applications domestiques et similaires comme par exemple : coins cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; hôtels, agritourisme, motelis, Bed & Breakfast et autres structures de type résidentiel.
N'utiliser que des capsules spécifiques pour le système Caffitaly.
-
Toute autre utilisation non prévue par ces instructions peut provoquer des dommages aux personnes et annuler la garantie. Le constructeur n'est pas responsable des dommages venant d'un usage impropre de l'appareil.
-
Àpres avoir enlevé l'emballage, vérifier que l'appareil est en bon état. En présence de dommages ou au premier signe de défectuosité (bruits ou odeurs inhabituels), ou pour tout autre problème rencontres à l'intérieur de l'appareil, ne pas utiliser ce dernier et s'adresser à un Centre d'assistance/agréé.
-
Ne pas laisser les éléments de l'emballage (sachets en plastique, etc.) à la portée des enfants du fait qu'ils constituent des sources potentielles de danger.
-
N'utiliser l'appareil que si le cable d'alimentation est intact. Pour le remplacement du cable eventuellement endommage, s'adresser exclusivement à un Centre d'assistance agrée. Danger de mort par chic électrique.
-
Conserver et utiliser l'appareil seulement à l'intérieur. S'assurer que les éléments électriques, les fiches et les cables sont bien secs. Ne jamais plonger l'appareil dans l'eau. Protégér l'appareil contre les éclaboussures ou les gouttes. L'association électricité-eau engendre le danger de mort par chocolélectrique.
-
Ne brancher l'appareil que sur des prises de courant conformes aux normes. S'assurer que la tension du réseau électrique correspond à cette qui figure sur la plaquette des données apposée sur le fond de l'appareil.
L'appareil doit etre instalé sur une surface nivelée, solide, stable et résistant à la chaleur ; le plan d'appui ne doit pas dépasser une inclinaison de 2^
-
Ne pas permettre l'utilisation de l'appareil de la part de personnes (y compris les enfants) ayant de faibles capacités psychophysiques ou sensorielles, aux expériences et aux connaissances insuffisantes, à moins qu'elles ne soient sous la supervision attentive d'une personne responsable de leur sécurité ou formées par cette personne. Surveiller les enfants et s'assurer qu'ils ne jouent pas avec l'appareil !
-
Ne pas laisser le cable d'alimentation à proximé de surfaces chaudes, d'arêtes ou d'objets tranchants.
-
Ne jamaisMETRE les mains dans le logement portecapsules. Risque de blessures.
-
Toujours refermer la poignee. Ne jamais ouvrir la poignée durant la distribution d'un produit.
-
Ne jamais enlever des parties de l'appareil, sauf celles indiquées pour le nettoyage quotidien.
-
N'introduire aucun objet dans les ouvertures. Cela pourrait cause des chocs électriques! Toute intervention non expliquée dans ces instructions ne doit être effectue que par un Centre d'assistance/agree!
-
Ne pas débrancher le cable d'alimentation en tirant dessus mais extraire la fiche pour ne pas endommager la prise.
Effectuer le détartrage par intervalles réguliers conformément aux instructions. Dans le cas contraire, l'appareil pourrait se déteriorer.
- Nettoyer scrupuleusement et regulierement l'appareil. Le dépôt qui se crée à défaut de nettoyage pourrait nuire à la santé. Débrancher l'appareil et le laisser refroidir avant de le nettoyer.
En cas de non utilise de l'appareil sur de longues périodes (vacances, etc.), débrancher la fiche de la prise de courant.
Instructions concerning l'utilisation et l'élimination
L'appareil se compose de matériaux de haute qualité pouvant être réutilisés ou recyclés. Éliminer l'appareil dans une décharge spécialisée.
Instructions pour l'élimination correcte du produit conformément à la directive européenne 2002/96/EC et au Décret Légalistif n° 151 du 25 juillet 2005. À la fin de sa durée de vie, le produit ne doit pas être éliminé avec les déchets urbains. Il peut être remis aux centres de collecte sélective prévus par les administrations municipales, ou bien auprès des revendeurs fournissant ce service.
L'élimination séparée d'un electroménager permet d'éviter des conséquences néfastes sur l'environnement et la santé pouvant dériver de son élimination inappropriée. Elle permet en outre de recupérer les matériaux dont il se compose afin d'économiser beaucoup d'énergie et de ressources. Pour souligner l'obligation d'éliminer séparément les electroménagers, la marque du conteneur barre est placée sur le produit. L'élimination abusive du produit de la part de son utilisateur implique l'application de sanctions administratives prévues par la réglementation en viqueur.
L'emballage est en matière recyclable. S'adresser aux autorités compétentes pour toute information concernant la règlementation locale.
Lors de la première utilisation ou après une longue période d'inactivité
- Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).
- Brancher la fiche sur la prise de courant et allumer l'appareil (Fig. 13).
- S'assurer que la poignée est fermée (Fig. 3).
Les touches A-B-C clignotent tout comme clignote en ROUGE le voyant D.
- Placer un écipient (d'au moins 250 ml) sous la buse de distribution (Fig. 9).
Appuyer sur l'une des touches A-B-C. Attendre la fin du cycle de chargement du circuit hydraulique de l'appareil. Le voyant D s'estint.
NOTA BENE : si, au terme du chargement, les touches A-B-C et levoyant D continuant de clignoter, repeter les opérations du point précédent.
Les touches A-B-C clignotent en meme temps ; l'appareil est en phase de rechauffement.
Quand les touches A-B-C s'allument en permanence, effectuer le rincege en appuyant sur la touche C. Appuyer de nouveau sur la touche pour effectuer un deuxieme rincege. Attendre que l'appareil terminé le cycle de rincege.
Au terme de l'opération, eliminer l'eau qui se trouve dans le réservoir à capsules usagées (Fig. 6).
Allumer l'appareil
- Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).
- Allumer l'appareil en appuyant sur l'interrupteur général (Fig. 14).
- Les touches A-B-C clignotent en même temps; l'appareil est en phase de réchauffement. Quand les touches s'allument en permanence et que l'appareil émet 2 signaux sonores, celui-ci est prét pour effectuer la distribution.
Signaux généraux de fonctionnement
SIGNAL DETARTRAGE
- Quand levoyant D clignote en JAUNE et que l'appareil émet 3 signaux sonores, il est conseillé de lancer le cycle de détartrage (Voir Chap. Détartrage).
RECHAUFFEMENT
Les touches A-B-C clignotent en meme temps.
SI L'EAU S'EPUISE PENDANT LE FONCTIONNEMENT
Quand le voyant D clignote en ROUGE et que l'appareil émet tout d'abord 3 signaux sonores suivis d'un signal intermittent, le réservoir à eau est vide.
- Remplir le réservoir avec de l'eau fraîche, non gazeuse (Fig. 4).
Appuyer sur l'une des touches A-B-C. Attendre la fin du cycle de chargement du circuit hydraulique de l'appareil.
Lorsque les touches A-B-C s'allument en permanence, l'appareil est pret a l'emploi.
EN CAS DE LEVAGE DE LA POIGNEE DURANT LA DISTRIBUTION
Si l'utilisateur Iève la poignée pendant la distribution d'un produit (Fig. 1), de l'eau chaude risque de giclcr. Risque de brûlure!
Le voyant D clignote en ROUGE et l'appareil émet un signal sonore intermittent. La distribution est immédiatement interrompue.
- Fermer la poignée (Fig. 3).
Appuyer sur l'une des touches A-B-C pour remettre l'alarme a zéro.
L'appareil est de nouveau prêt à l'emploi.
Réglage hauteur grande tasse/petite tasse
- Il est possible de régler l'appareil pour permettre l'utilisation correcte des grandes tasses ou des petites tasses.
La machine est initialement configurée pour l'utilisation de grandes tasses (Fig. 7).
Pour optimiser l'utilisation des petites tasses, soulever le bac d'égouttement et la grille puis l'accrocher dans les deux troughs supérieurs (Fig. 10).
- Placer à présent une petite tasse sous la buse de distribution du café (Fig. 8).
Utilisation correcte des touches
Pour la distribution d'un « Expresso » ou d'un « Café crème », n'utiliser que les touches A ou B (respectivement la 1ère et la 2ème en partant du haut, éclairées en BLANC). Ces mêmes touches, en fonction de la quantité, doivent être utilisées pour la distribution de capsules d'orge, ginseng, cacao ou lait.
La touche C (la 3ème en partant du haut, illuminaire en BLEU) ne doit être utilisée que pour le « Café filtré » ou « Café américain ». Cette touche permet également d'utiliser des capsules de thé, camomille ou tisanes.
Ne pas utiliser la touche C pour l'expresso ou pour des cafés au goût intense. Dans cette fonction, en effet, l'appareil est réglé sur une basse pression, ce qui réduit la crème, le goût du café et pourrait provoquer l'interruption de la distribution.
NOTA BENE : dans le circuit de l'appareil, il se peut qu'il reste des traces du produit venant d'être distribué. Pour préserver le goût le plus possible, il est conseillé, lors de la distribution de lait, chocolat ou solubles, de rincer rapidement. Pour effectuer le rincege, appuyer sur une touche quelconque (A, B ou C), sans l'utilisation d'aucune capsule.
Il est conseilé d'effectuer cette opération au moins une fois parSEMaine.
Distribution de café
- Soulever la poignée pour ouvrir le logement porte-capsules (Fig. 1).
- Introduire la capsule en la poussant à l'intérieur avec une légère pression (Fig. 2).
Fermer complètement la poignée (Fig. 3).
- Placer une grande tasse/petite tasse sous la buse de distribution du café (Fig. 7 ou 8).
Appuyer brievement sur la touche A ou B en fonction du café souhaite.
- La touche enforcée clignote. La distribution s'arrête lorsque la quantité programmée est atteinte et la machine émet un signal sonore.
- Soulever la poignée pour éjecter la capsule qui tombe dans le réservoir approprié (Fig. 1).
- Fermer la poignée (Fig. 3).
NOTA BENE les quantités de café distribué peuvent être programmées en fonction des goûts personnels et des dimensions des grandes tasses/pétites tasses utilisées.
Pour programmer les quantités, consulter le Chapitre « Programmation de la quantité de café dans la tasse »
Programmation quantité de café dans la tasse
- Soulever la poignée pour ouvrir le logement porte-capsules (Fig. 1).
- Introduire la capsule en la poussant à l'intérieur avec une légère pression (Fig. 2).
- Fermer complètement la poignée (Fig. 3).
- Placer une grande tasse/petite tasse sous la buse de distribution (Fig. 7 ou 8).
Appuyer sur la touche du café souhaite en la maintainant enfoncée.
- Une fois la quantité de café souhaïée atteinte, relâcher la touche. Maintenant la touche est programmée. La quantité de café distribuée peut être programmée d'un minimum de 20 à un maximum de 250 ml.
- Soulever la poignée pour éjecter la capsule qui tombe dans le réservoir approprié (Fig. 1).
- Fermer la poignée (Fig. 3).
Economie d'énergie
L'appareil réduit automatiquement la consommation 10 minutes après sa dernière utilisation. Les touches A-B-C clignotent lentement et séquentiellement. Pour rétablier les conditions normales d'utilisation, appuyer sur une touche quelconque ou ouvrir la poignée. L'appareil se rechauffe.
Lorsque les touches A-B-C s'allument en permanence, l'appareil est pret a l'emploi.
Nettoyage quotidien
- Extraire le bac d'égouttement et le réservoir à capsules usages (Fig. 6).
- Soulever le réservoir à capsules usages (Fig. 11); le vider et le rincer.
- Enlever la grille et son support (Fig. 12). Soulever le bac d'égouttement, le vider et le rincer.
- Enlever le réservoir à eau (Fig. 5); le vider et le rincer.
NOTA BENE : dans le circuit de l'appareil, il se peut qu'il reste des traces du produit venant d'être distribué. Pour préserver le goût le plus possible, il est conseillé, lors de la distribution de lait, chocolat ou solubles, de rincer rapidement. Le rinçage appuyer sur une touche qualconque (A, B ou C), sans l'utilisation d'aucune capsule.
Il est conseilé d'effectuer cette opération au moins une fois parSEMaine.
Pour le nettoyage de la surface de l'appareil, utiliser un chiffon doux et un détergent neutre. Ne pas utiliser de jets d'eau pour nettoyer l'appareil.
Les composants en plastique de l'appareil, y compris le réservoir a eau, NE PEUVENT PAS etre laves au lavevaisselle.
Détartrage
Signal détartrage : quand levoyant D clignote en JAUNE et que l'appareil émet 3 3 signaux sonores, il est conseilé d'effectuer le cycle de détartrage comme indiqué ci-après.
La machine dispose d'un programme avancé qui vérifie la quantité d'eau utilisée pour la distribution des produits. Grace à ce contrôle, l'utilisateur sait lorsqu'il est nécessaire de soumettre la machine à un cycle de détartrage.
Il est conseilé d'utiliser le détartrant Caffitaly System, spécialement mis au point pour respecter les caractéristiques techniques de l'appareil, en toute sécurité pour le consommateur. La solution détartrante doit être éliminée selon les indications du fabricant et/ou les normes en vigueur dans le pays d'installation de la machine.
ATTENTEVAMENT les precautions d'emploi figurant sur l'emballage du détartrant. Éviter le contact avec les yeux, la peau et les superfi cies de l'appareil.
Ne pas étéindre l'appareil et ne pas soulever la poignée durant le détartrage. Une personne doit être présente pendant cette opération.
Ne pas utiliser de vinaigre : il peut endommager votre apparéil !
- Éteindre l'appareil en appuyant sur l'interrupteur général (Fig. 14).
Vider et rincer le réservoir à capsules usagées et le bac d'égouttement (Fig. 6).
- Extraire et vider le réservoir à eau (Fig. 5).
Mélanger le contenu d'un flacon de détartrant Caffita System avec environ 750~c^3 d'eau (1 litre au total) et verser le tout dans le réservoir.
- S'assurer que la poignee est baissee (Fig. 3) et qu'aucune capsule ne se trouve dans le logement portecapsules.
- Enlever le bac d'égouttement (Fig. 15).
- Positionner un récipient (d'au moins 500 ml) sous la buse de distribution (Fig. 16).
- Maintainir enfoncées les touches A et B tout en allumant l'appareil à l'aide de l'interrupteur général.
La touche B est allumée tandis que le voyant D clignote alternatively en JAUNE et ROUGE.
- Appuyer sur la touche B pour lancer le cycle de détartrage.
L'appareil distribue la solution détartrante par intervalles (5 distributions suivies chacune d'une pause de 4 minutes, pour une durée de 25 minutes environ). Durant cette phase, au cours de laquelle il ne faut pas enforcer les touches, levoyant D clignote alternatively en JAUNE et ROUGE.
- Si le récipient est plein, procéder à son vidaig.
Au terme de la première phase, la touche B s'allume et l'appareil émet un signal sonore. Le réservoir à eau est vide.
- Rincer soigneusement le réservoir à eau et le replir avec de l'eau potable fraîche (Fig. 4).
Vider et rincer le réservoir a capsules usagées et le recipient utilisé, puis les remettre à leur place (Fig. 16).
Appuyer sur la touche B pour lancer le cycle de rinceage.
La machine distribue l'eau de rincage (environ 500 ml). Durant cette phase, levoyant D clignote alternatively en JAUNE et ROUGE.
Au terme du cycle de rincege, l'appareil émet un signal sonore et les touches A-B-C clignotent en même temps; l'appareil est en phase de rechauffement
- Quand les touches s'allument en permanence et que l'appareil émet 2 signaux sonores, celui-ci est prét pour effectuer la distribution.
Vider et rincer soigneusement le réservoir a eau et le replir avec de l'eau fraiche, non gazeuse (Fig. 4).
Vider et rincer le reservoir a capsules usagedes, le remetre en place et remetre le bac d'egouttement.
Solutions aux problèmes
PROBÉME CAUSE POSSIBLE SOLUTION
| L'appareil ne distribue pas de café. Levoyant D clignote en ROUGE. | Le réservoir à eau est vide. Remplir le réservoir avec de l'eau fraîche. Appuyer sur une touche pour recharger le circuit. Lorsque les touches sont allumées en permanence, l'appareil est pré à l'emploi. |
| Le café n'est pas assez chaud. | - Grandes tasses/pétites tasses froides.- Machine avec calcaire. | - Préchauffer la tasse.- Détartrer. |
| La poignée ne peut pas être baissee. | - Le réservoir à capsules usagées est plein.- Capsule bloquée à l'intérieur de l'appareil. | - Vider le réservoir à capsules usagées.- Enlever la capsule bloquée. |
| Le voyant D est allumé en ROUGE en permanence. | Problèmes de réchauffement. Éteindre puis rallumer la machine. Si le problème persististe, porter l'appareil à un Centre d'Assistance Agréé. |
| Après,enforcement d'une touche pour la distribution de café, l'appareil semble partir mais s'accroTE sans distribuer de café ou n'en distribuè qu'une faible quantité. | Programmation incorrecte des quantités. | Programmer à nouveau la quantité pour la touche.Voir le chapitre « Programmation de la quantité de café dans les tasses » . |
| Le café est distribué très lentement et la qualité est très faible. | L'utilisateur a utilisé la touche C avec une capsule d'expresso. | Utiliser les touches A ou B. |
Données techniques
| Consulter la plaquette de
données sur le fond de
l'appareil. | kg Environ 4 kg |
| 1,2 litres | P Max. 15 bar |
| température ambiente
10°C ÷ 40°C | <70dB A |
| 375 mm 8 capsules | |
| 175 mm 275 mm 370 mm |
Les matériaux et les objets destinés au contact des produits alimentaires sont conformes aux indications de la réglementation française 1935/2004.
