QXIST - Détecteur de mouvements OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements (infrarouge passif ou infrarouge + hyperfréquence)
Marque	OPTEX
Modèles	QXI-ST, QXI-DT-X5, QXI-DT-X8, QXI-DT-X9
Méthode de détection	Infrarouge passif (ST) ; Infrarouge passif et hyperfréquence (DT)
Portée de détection PIR	12,0 m (angle 120°)
Zones de détection	Multi level : 40 zones ; Pet alley : 18 zones
Vitesse de détection	0,3 à 2,0 m/s
Sensibilité	2,0 °C à 0,6 m/s
Immunité aux animaux (Pet alley)	Oui (suppression zone inférieure)
Alimentation	9,5 à 16 Vcc
Consommation électrique	20 mA max (ST) ; 30 mA max (DT) à 12 Vcc
Période d'alarme	2,0 ± 0,5 s
Temps de chauffe	Environ 60 s
Sortie d'alarme	N.C./N.O commutable, 28 Vcc 0,1 A max
Sortie défaut	Uniquement DT : N.C., 28 Vcc 0,1 A max
Sortie autoprotection	N.C., 28 Vcc 0,1 A max
Indicateur LED	Chauffe, alarme, fin de test ; DT : anti-masquage
Température de fonctionnement	-40°C à +60°C (ST) ; -40°C à +45°C (DT)
Humidité	95% max.
Indice de protection	IP54
Montage	Mur (intérieur/extérieur)
Hauteur de montage	Multi level : 2,2-2,7 m ; Pet alley : 0,8-1,2 m
Poids	180 g (ST) ; 195 g (DT)
Accessoires fournis	Vis de montage (4x20 mm) x2, vis de fixation (3x12 mm) x1, masque de zone
Entretien	Nettoyer avec un chiffon doux et sec. Éviter solvants.
Sécurité	Contact anti-arrachement et anti-ouverture intégré
Pièces détachées	Non disponibles au détail. Contacter le fabricant.
Fabricant	OPTEX CO.,LTD. (Japon) ; UE : OPTEX (EUROPE) LTD.

FOIRE AUX QUESTIONS - QXIST OPTEX

Quels sont les différents modèles QXIST ?

Le QXIST se décline en QXI-ST (détection infrarouge passive uniquement) et QXI-DT (modèles avec hyperfréquence) : -X5 (10,525 GHz), -X8 (10,587 GHz), -X9 (9,425 GHz).

Comment installer le détecteur QXIST ?

Montez sur un mur (intérieur/extérieur) à la hauteur recommandée. Ouvrez le capot, desserrez la vis de fixation, faites glisser l'électronique vers le bas, relevez le miroir, puis fixez. Fermez le capot pour activer la protection.

Quelle est la hauteur de montage recommandée ?

En mode Multi level : 2,2 à 2,7 m. En mode Pet alley (immunité animaux) : 0,8 à 1,2 m.

Comment régler la fonction Pet Alley (immunité aux animaux) ?

Utilisez le masque de zone fourni pour supprimer la zone de détection inférieure. Référez-vous au schéma de montage dans la notice. La fonction anti-blocage est désactivée dans cette configuration.

Que signifie le clignotement de la LED ?

La LED indique : chauffe (environ 60 s), alarme (détection), fin de test de marche (5 clignotements). Sur les modèles DT, elle signale aussi une détection de blocage.

Comment effectuer un test de marche ?

Fermez le capot : le test démarre automatiquement pour 3 minutes. Pour l'activer après une mise sous tension, ouvrez et refermez le capot une fois. À la fin, la LED clignote 5 fois.

Quelle est la différence entre QXI-ST et QXI-DT ?

Le QXI-ST utilise uniquement la détection infrarouge passive. Le QXI-DT combine infrarouge et hyperfréquence (10,525 / 10,587 / 9,425 GHz), inclut une sortie défaut et une détection de blocage.

Comment configurer la sortie alarme (N.C./N.O) ?

Utilisez le commutateur DIP (reportez-vous à la notice pour les réglages) pour basculer entre Normalement Fermé (N.C.) et Normalement Ouvert (N.O.). La sortie supporte 28 Vcc 0,1 A max.

Que faire si le détecteur se déclenche sans raison ?

Vérifiez qu'aucun objet en mouvement (animaux, rideaux) ne se trouve dans le champ de détection. Ajustez la hauteur ou activez le mode Pet alley. Assurez-vous que la zone inférieure est masquée si nécessaire.

Où trouver la notice complète du QXIST ?

La notice complète est disponible au format PDF sur le site notice-facile.com. Une version multilingue est accessible via l'URL http://navi.optex.net/manual/50333

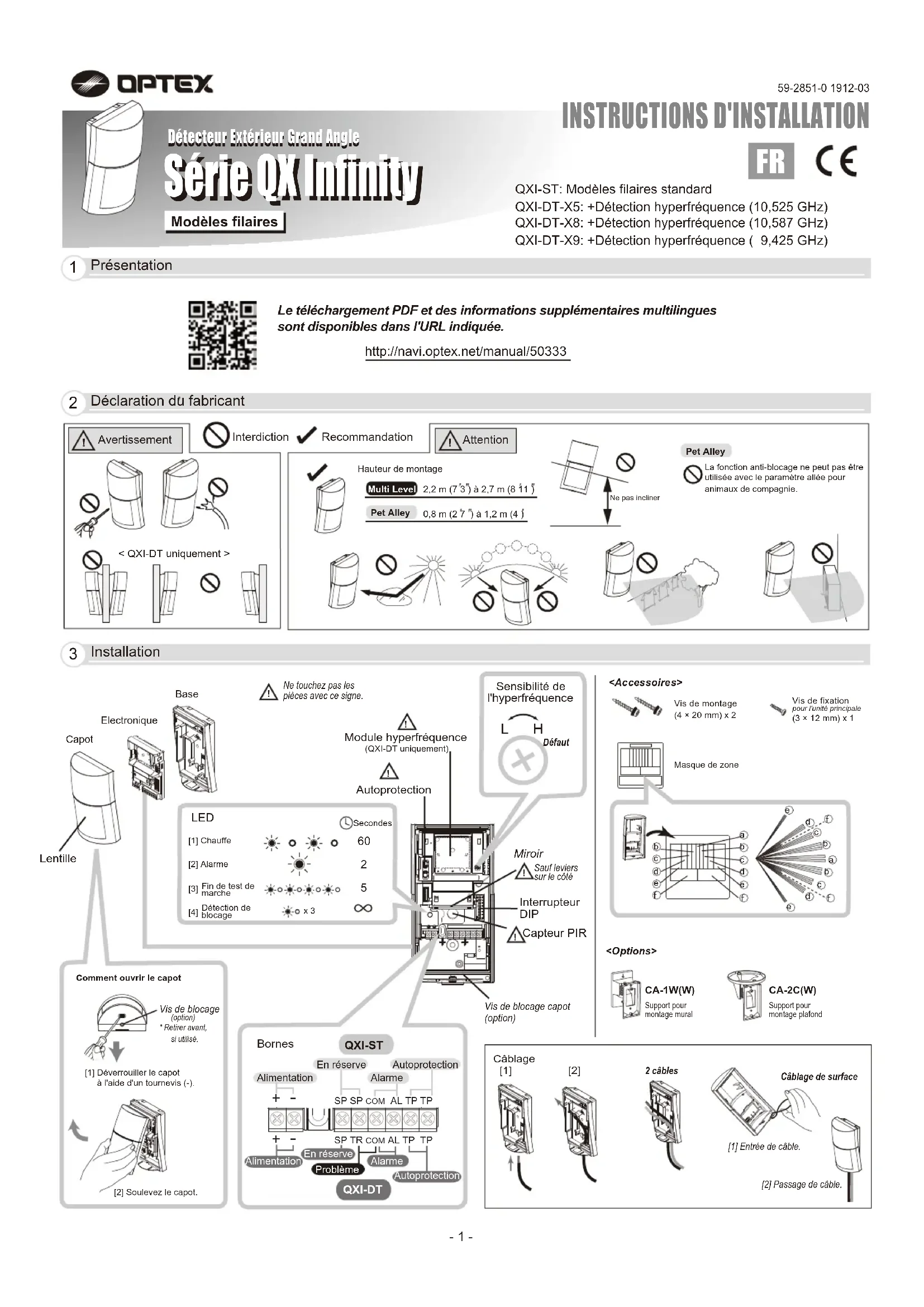

MODE D'EMPLOI QXIST OPTEX

QXI-ST: Modèles filaires standard

QXI-DT-X5: +Détection hyperfréquence (10,525 GHz)

QXI-DT-X8: +Détection hyperfréquence (10,587 GHz)

QXI-DT-X9: +Détection hyperfréquence ( 9,425 GHz)

1 Présentation

Le téléchargement PDF et des informations supplémentaires multilingues sont disponibles dans l'URL indiquée.

http://navi.optex.net/manual/50333

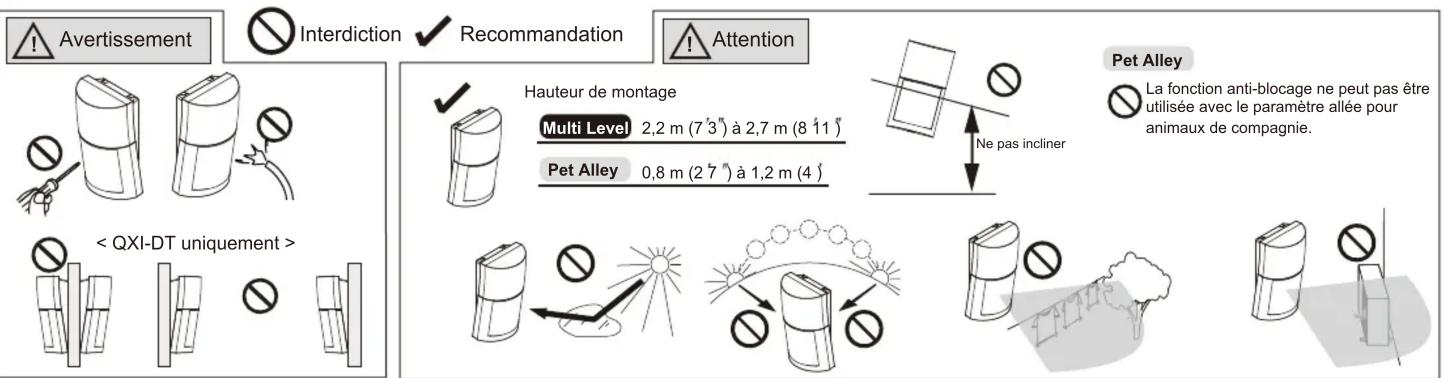

2 Déclaration du fabricant

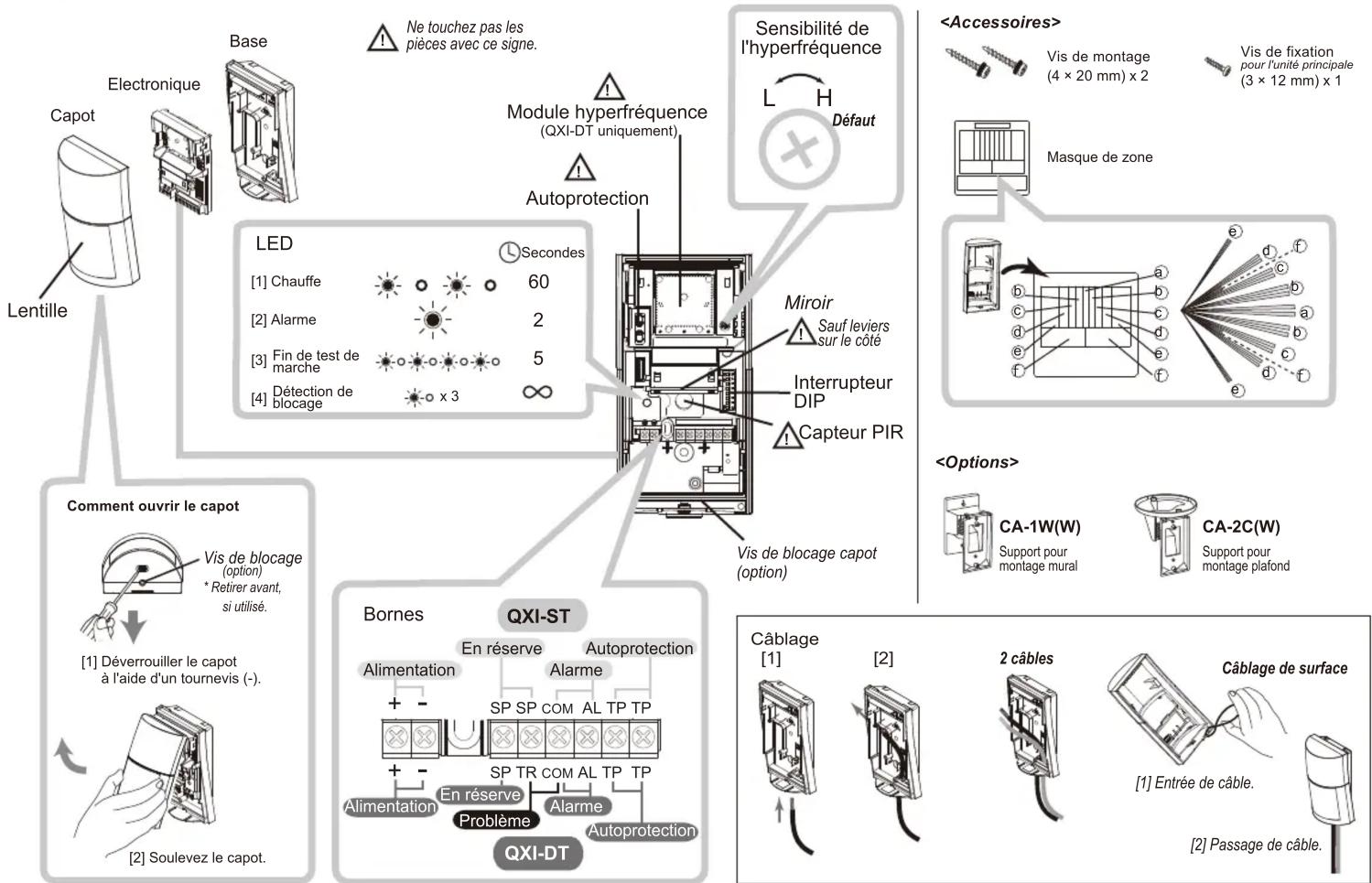

3 Installation

4 Réglages

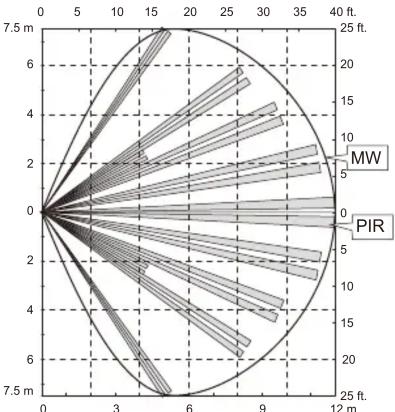

4-1. Zone de détention

Vue

de dessus

Vue de côté

Pet Alley

Vue de coto

[1] Desserrez la vis de fixation, si utilise.
[2] Faites glisser l'électronique vers le bas.
[3] Relevez le miroir.
[4] Serrer la vis comme précédemment.

La fonction anti-blocage ne peut pas etre utilisée dans cette configuration (Pet Alley).

5 Specifications

5-1. Spécifications

Modèle	QXI-ST	QXI-DT
Méthode de détction	Infrarouge passif	Infrarouge passif et hyperfréquence
Portée PIR	12,0 m (40") Angle 120°
Zones PIR	"Multi level": 40 zones"Pet alley": 18 zones
Vitesse de détction	0,3 à 2,0 m/s (1' à 6'7"/s)
Sensibilité	2,0°C (3,6°F) à 0,6 m/s
Pet alley (immunité petits animaux)	Supprimez la zone de détction inférieure pour éviter les petits animaux.
Alimentation	9,5 à 16 Vcc
Consommation	20 mA max. à 12 Vcc	30 mA max. à 12 Vcc
Période d'alarme	2,0 ±0,5 sec.
Période de chauffe	Environ 60 sec. (Clignote LED)
Sortie d'alarme	N.C./N.O commutable, 28 Vcc 0,1 A max.
Sortie problème	—	N.C. 28 Vcc 0,1 A max.
Sortie autoprotection	N.C. 28 Vcc 0,1 A max.Ouvert lorsque l'électronique est retiree
Indicateur LED	[1] Chauffe[2] Alarm[3] Fin de test de marche	[1] Chauffe[2] Alarm[3] Fin de test de marche[4] Détction de blocage
Température de fonctionnement	-40°C à +60°C (-40°F à +140°F)	-40°C à +45°C (-40°F à +113°F)
Humidity	95% max.
Indice de protection	IP 54
Montage	Mur (extérieur, intérieur)
Hauteur de montage	"Multi level": 2,2 à 2,7 m (7" 3" à 8'11")"Pet alley": 0,8 à 1,2 m (2' 7" à 4")
Poids	180 g (6,35 oz) 195g (6,88 oz)
Accessoires	[1] Vis de montage (4 x 20 mm) x 2[2] Vis de fixation (3 x 12 mm) x 1	[3] Masque de zone

• Les specifications et design sont sujets à modifications sans information préalable de notre part.
• Ces appeareils sont concus pour détector un intrus et pour actionner une centrale d'alarme.
  Comme ijs font partie d'un système complet, nous ne pouvons accepter aucune responsabilité

pour aucun dommage ou autre conséquence d'une intrusion.

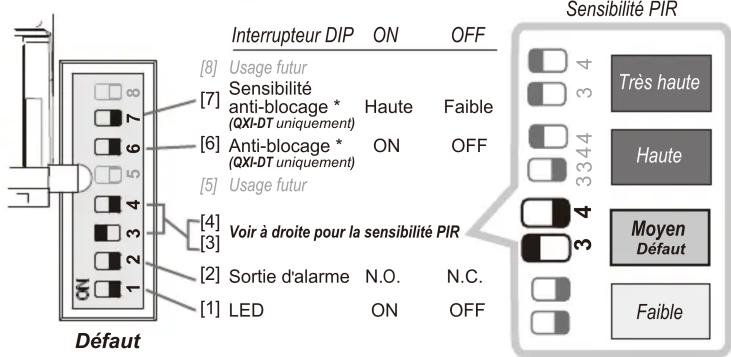

4-2. Reglages des interrupteurs DIP

* Les objets se déplacant prés du détector peuvent affecter le bon fonctionnement de l'anti-blocage.

4-3. Test de marche

[1]Fermezlecapot

[2] Test de marche (3 minutes) [3] Fin de test de marche

fignote 5 fois

Remarque

Avec le capot ouvert, l'autoprotection s'active.
Cela active la fonction LED,quel que soit le réglage du DIP switch [1].
- Lorsque le capot est fermé, le chronomètre de test de marche démarre et revient automatiquement au mode normal après 3 minutes.
- Si l'appareil est mis sous tension avec le capot fermé, il ne passera pas en mode test. Ouvrez et fermez le capot une fois pour activer le mode test.

5-2. Dimensions

Unité : mm (pouce)

Informations de contact de l'EU

Fabricant:

OPTEX CO.,LTD.

5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPAN

Representant autorisé en Europe:

OPTEX (EUROPE) LTD./EMEA HEADQUARTERS
