SAVER - Détecteur de mouvements OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	Optex
Modèle	SAVER
Dimensions (L x H x P)	110 x 60 x 45 mm
Poids	Environ 100 g
Alimentation	12 V CC / 9-30 V CC
Consommation électrique	~20 mA en veille, ~25 mA en alerte
Type de détection	Infrarouge passif (PIR)
Portée de détection	Jusqu'à 12 mètres dans un angle de 90°
Zone de détection	Grand angle (90°) avec faisceaux multiples
Nombre d'impulsions réglable	1 à 3 impulsions
Indication LED	LED rouge en mode test ou lors d'une détection
Sortie alarme	Relais NC/NO (30 V CC, 0,5 A)
Température de fonctionnement	-20°C à +50°C
Indice de protection	IP44 (résistant aux intempéries)
Hauteur de montage recommandée	2,0 à 2,5 mètres
Fonctions principales	Détection de mouvement, compensation de température, filtre anti-animaux
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; ne pas utiliser de solvants.
Sécurité	Respecter les normes d'installation ; éviter les sources de chaleur ou de froid directs.
Pièces détachées et réparabilité	Optex propose des pièces de rechange ; confier les réparations à un professionnel.
Informations générales	Détecteur de mouvements pour systèmes d'alarme ; compatible avec la plupart des centrales.

FOIRE AUX QUESTIONS - SAVER OPTEX

À quelle hauteur dois-je installer le détecteur SAVER ?

La hauteur recommandée est de 2,0 à 2,5 mètres pour une couverture optimale.

Quelle est la portée de détection du SAVER ?

Le détecteur a une portée maximale de 12 mètres dans un angle de 90°.

Comment éviter les fausses alarmes avec le SAVER ?

Utilisez le réglage d'impulsions (1 à 3) afin de filtrer les petites perturbations. Évitez d'orienter le détecteur vers des sources de chaleur ou des animaux familiers.

Quelle alimentation est nécessaire pour le SAVER ?

L'alimentation peut être de 12 V CC ou une tension comprise entre 9 et 30 V CC.

Le SAVER est-il compatible avec toutes les centrales d'alarme ?

Oui, il est compatible avec la plupart des centrales grâce à sa sortie relais NC/NO (30 V CC, 0,5 A).

Que signifie la LED rouge sur le SAVER ?

La LED rouge s'allume uniquement en mode test ou lors d'une détection, selon le réglage.

Comment tester le détecteur SAVER ?

Activez le mode test via le commutateur interne. La LED clignotera lors de chaque détection. Après le test, désactivez le mode.

Le SAVER peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP44, il résiste aux intempéries, mais il doit être installé à l'abri de la pluie directe.

Le détecteur dispose-t-il d'une protection anti-sabotage ?

Oui, le SAVER est équipé d'un contact anti-ouverture qui déclenche une alarme en cas de tentative de démontage.

Comment nettoyer le détecteur SAVER ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez jamais de produits chimiques ou abrasifs.

MODE D'EMPLOI SAVER OPTEX

PASSIVE INFRARED DETECTOR
SAVER

INSTALLATION INSTRUCTIONS

△Warning		△Caution

1 PARTS IDENTIFICATION

2 INSTALLATION HINTS

∅

∅

The nix ⊙ sign indicates prohibition

3 INSTALLATION

Corner mounting >>Backside mounting >>

4 DETECTION ZONE
TOP VIEW

SIDE VIEW

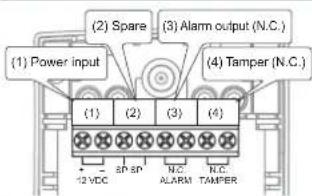

5 WIRING

■ Power wire maximum length

(using one unit on a single wire)

WIRE GAUGE	12V DC 14V DC
AWG 22 (0.33m2)	520m (1700')	1130m(3700')
AWG 20 (0.52mm2)	820m (2690')	1780m(5830')
AWG 18 (0.83mm2)	1310m (4290')	2850m(9350')

6 SENSITIVITY AND LED

7 WALK TEST

8 DIMENSIONS

Unit: mm (inch)

9 SPECIFICATIONS

Model	SAVER
Detection method	Passive infrared
Coverage	12m x 12m (40ft x 40ft) 85°wide
Detection zones	78 zones
Mounting height	1.5 to 2.4m (5 to 8ft)
LED alarm indicator	Switchable ON/OFF
Alarm period	Approx. 2.5 sec
Alarm output	N.C., 24VDC 0.2A max.
Tamper switch	N.C., Open when cover is removed.
Tamper output	24VDC 0.1A max.
Sensitivity/range	Switchable LOW/MID/HI
Warm up period	Approx. 60 sec
Power input	9.5 to 16VDC
Current draw	8mA (normal), 11mA (max.) at 12VDC
Dimensions	93.4mm x 61.4mm x 46.0mm
Weight	Approx. 70 g (with bracket: 90 g)
Operating temperature	-20°C to +50°C (-4°F to +122°F)
Environmental humidity	95% max.
RF interference	No alarm 10V/m

10 OPTION

LONG RANGE
(OPTIONAL LENS: FL-60N)

TOP VIEW

SIDE VIEW

11 COMPLIANCE

EMC Directive 2004/108/EC
Security Grade 2, Environmental Class II
EN 50130-4:2003+A2:2004
EN55022: 2006
