Type de produit	Détecteur de mouvements infrarouge passif
Marque	Optex
Modèle	FTN-AM (anti-masking)
Dimensions (L × H × P)	155 × 42,5 × 35 mm
Poids	100 g
Alimentation	9,5 – 18 V DC, 20 mA max (à 12 V DC)
Méthode de détection	Infrarouge passif (PIR)
Couverture PIR	5 × 1 m
Portée de détection (sélectionnable)	2 m ou 5 m (par rotation de la lentille)
Vitesse de détection	0,3 – 1,5 m/s
Sensibilité	2,0 °C (à 0,6 m/s)
Période d'alarme	2,0 ± 1,0 s
Préchauffage	Environ 60 s (LED clignote)
Sortie alarme	N.C./N.O. sélectionnable, 28 V DC 0,1 A max
Sortie trouble	N.C., 28 V DC 0,1 A max (ouverte si capot enlevé)
Indications LED	Préchauffage, alarme, détection anti-masking (FTN-AM)
Température d'utilisation	-20 à +60 °C
Humidité	95 % max.
Indice de protection	IP55
Montage	Mural (intérieur/extérieur), hauteur 0,8 – 1,2 m
Fonctions principales	Anti-masking digital, logique AND intelligente, autoprotection murale (option)
Accessoires fournis	Vis (3 × 20 mm) × 2
Entretien	Nettoyer la lentille avec un chiffon doux et sec. Ne pas toucher la carte PCB sauf pour les DIP switches.
Sécurité	Couper l'alimentation avant toute intervention. Respecter les consignes d'installation.

FOIRE AUX QUESTIONS - FTNAM OPTEX

Comment régler la portée de détection (2 m ou 5 m) ?

La portée se règle en tournant la lentille de 180°. Par défaut, la portée est de 5 m. Pour passer à 2 m, retirez la lentille et tournez-la de 180°. Ne pas enlever la lentille haute.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage conseillée est comprise entre 0,8 et 1,2 mètre (2'7'' à 3'11'').

Comment effectuer un test de détection (walk test) ?

Mettez le DIP switch 1 (LED) sur ON. La LED s'allume pendant environ 2 secondes lorsqu'un mouvement est détecté. Pour désactiver la LED en fonctionnement normal, repassez le DIP switch 1 sur OFF.

Que faire si l'anti-masking déclenche une fausse alarme ?

Si un trouble anti-masking survient immédiatement après la mise sous tension, mettez le DIP switch 4 sur OFF, puis sur ON, et refermez le capot. Assurez-vous qu'aucun objet ne se trouve à moins d'1 m du détecteur pendant l'apprentissage.

Comment programmer les DIP switches ?

Utilisez les 4 DIP switches :
- Switch 1 : LED ON/OFF
- Switch 2 : Sortie alarme N.O. ou N.C. (défaut N.C.)
- Switch 3 : Sensibilité PIR STD (normale) ou LOW (basse)
- Switch 4 : Anti-masking ON/OFF (défaut ON)

Quel est le câblage pour l'autoprotection murale (option) ?

Connectez les fils de l'autoprotection murale (WRS-02) comme indiqué dans le manuel. Passez le câble à travers le support avant d'installer l'autoprotection.

Que signifie le clignotement des LED ?

- Clignotement continu pendant environ 60 secondes : préchauffage.
- Allumée fixe 2 secondes : alarme.
- Clignotement par séquence de 3 (FTN-AM) : détection anti-masking.

Quelle est la consommation électrique du détecteur ?

La consommation maximale est de 20 mA sous 12 V DC pour le modèle FTN-AM, et de 17 mA pour le modèle FTN-ST.

Peut-on installer le détecteur à l'extérieur ?

Oui, l'indice de protection IP55 permet une installation en extérieur, à condition de respecter la hauteur de montage et d'éviter les sources de fausses alarmes (soleil, vent, etc.).

Comment câbler en double ou triple EOL ?

Les schémas de câblage EOL sont fournis dans la notice (page 10). En double EOL, les résistances sont placées sur les bornes alarme et trouble. En triple EOL, une résistance supplémentaire est ajoutée pour le tamper. Suivez le diagramme correspondant.

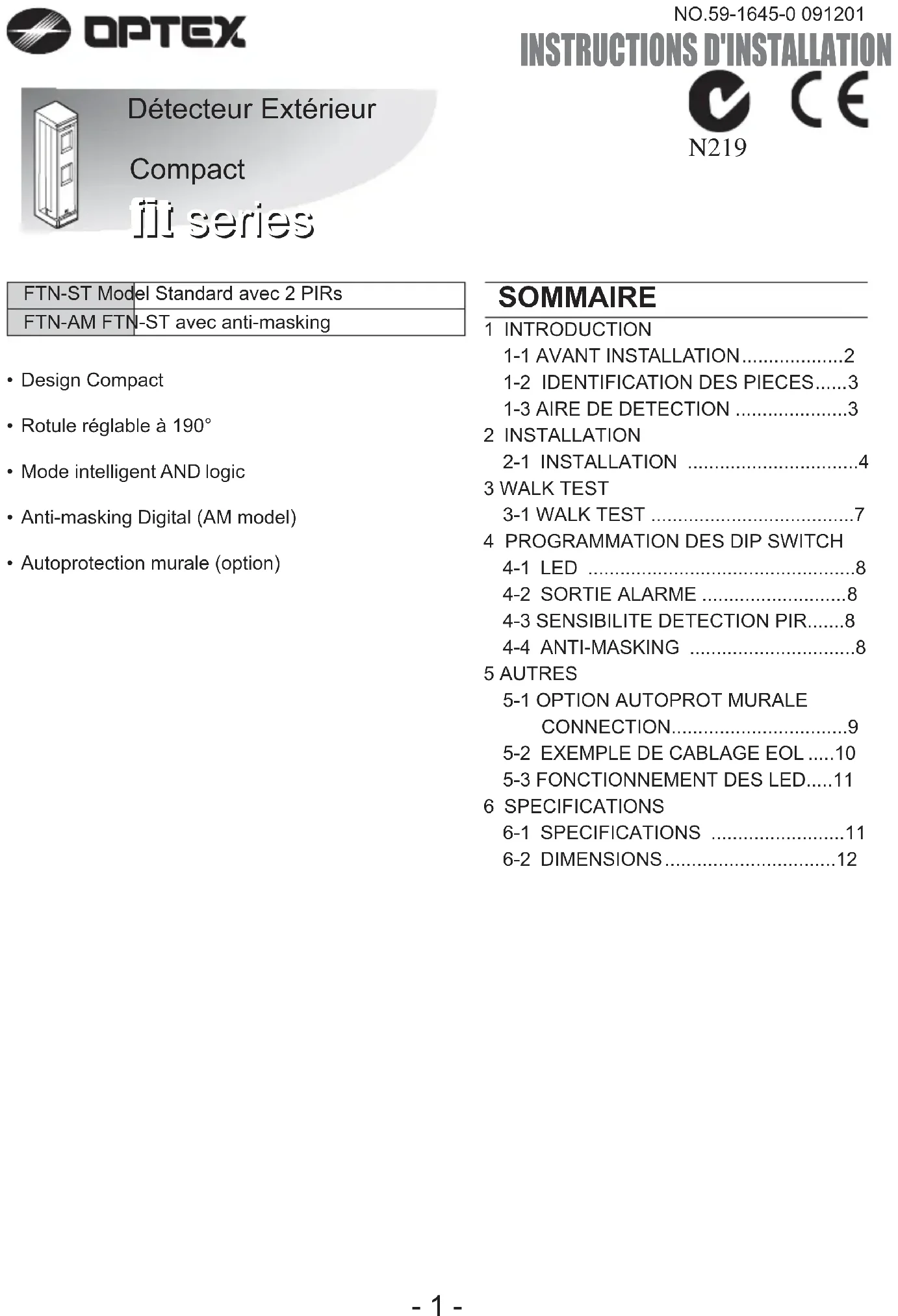

MODE D'EMPLOI FTNAM OPTEX

FTN-AM FTN-ST avec anti-masking

• Design Compact
• Rotule réglable à 190° • Mode intelligent AND logic • Anti-masking Digital (AM model) • Autoprotection murale (option)

Sommaire

1 INTRODUCTION 1-1 AVANT INSTALLATION....2 1-2 IDENTIFICATION DES PIECES.....3 1-3 AIRE DE DETECTION....3 2 INSTALLATION 2-1 INSTALLATION....4 3 WALK TEST 3-1 WALK TEST....7 4 PROGRAMMATION DES DIP SWITCH 4-1 LED....8 4-2 SORTIE ALARME....8 4-3 SENSIBILITE DETECTION PIR....8 4-4 ANTI-MASKING....8 5 AUTRES 5-1 OPTION AUTOPROT MURALE CONNECTION....9 5-2 EXEMPLE DE CABLAGE EOL.....10 5-3 FONCTIONNEMENT DES LED.....11 6 SPECIFICATIONS 6-1 SPECIFICATIONS....11 6-2 DIMENSIONS....12

1-1 Avant installation

Danger

Ne pas suivre ces instructions peuvent blesser ou causer la mort

Ne pas suivre ces instructions peuvent blesser gravement

Le signe √ indique les recommandations.

Le signe ⏰ indique l'interdiction.

DANGER

ATTENTION

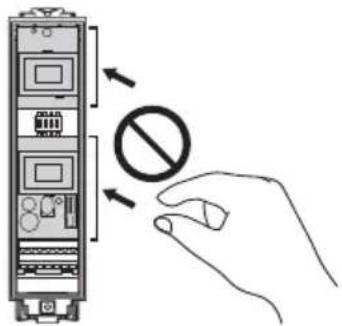

Ne pas enlever la carte PCB.

Ne pas toucher la carte sauf pour le réglage des DIP switch.

Garder le détecteur parrallèle au sol.

NON !

Prendre en compte le sens du passage

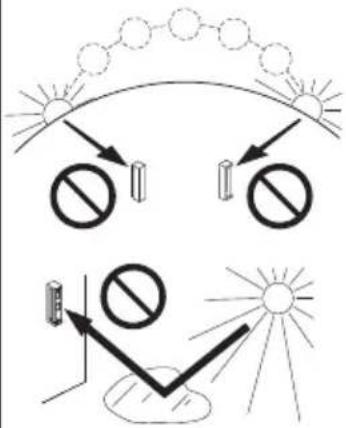

Installer le détecteur loin des sources de fausses alarmes. Par exemple:

Lumière du soleil et réflection

- Objects qui bougent (vent)

Rotule Unité principale Capot principal Lentille Eponge Eponge Elément de Blocage

Kit de visserie

- Accessoires optionels

Autoprotection murale (WRS-02)

Vue du dessus Vue de côté

2-1 INSTALLATION

1 Ouvrez le capot.

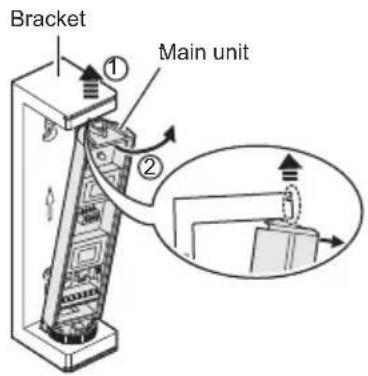

3 Enlevez l'unité principale

2 Enlevez le système de blocage.

blocage

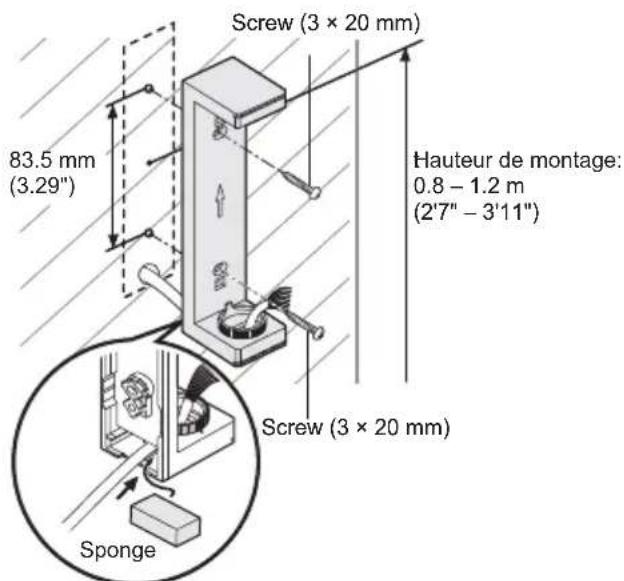

4 Faites passez les cables à travers le passage prévu et fixez le support au mur.

Screw (3 × 20 mm) 83.5 mm (3.29") Hauteur de montage: 0.8 – 1.2 m (2'7" – 3'11") Screw (3 × 20 mm) Sponge

Note>>Pour le cablage de l'autoprotection murale (option), voir P9

5 Passez les cables jusqu'à l'unité principale. Cablez et repositionnez l'unité principale sur le support mural.

• La sortie Anti-masking est la sortie TROUBLE. - Pour un cablage EOL, voir page 10.

- Longueur et diamètre du cable d'alimentation

Unit: m (ft.)

Diamètre du cable	FTN-ST FTN-AM
	12 V 14 V	12 V 14 V
AWG22 (0.33 mm ^2 )	340(1,120')	730(2,400')	290(950')	620(2,030')
AWG20 (0.52 mm ^2 )	530(1,740')	1,160(3,810')	450(1,480')	980(3,220')
AWG18 (0.83 mm ^2 )	850(2,790')	1,850(6,070')	720(2,360')	1,570(5,150')

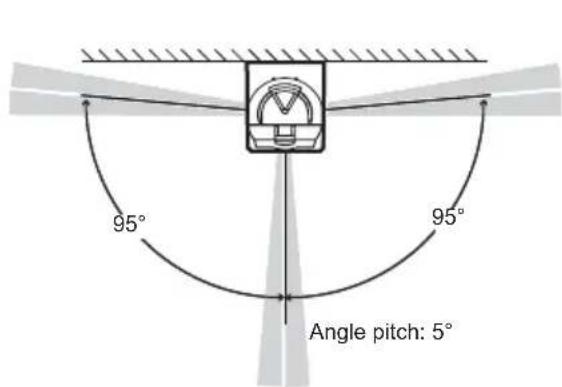

Determinez l'angle de détection horizontal et blocage.

Note>> • Vérifiez que le système de blocage soit correctement fixé.

Note>>

Pour régler, enlevez le sysrème de blocage.

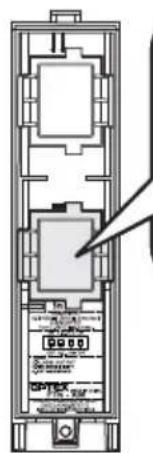

Déterminez longueur de détection. (2 m ou 5 m)

pour avoir 2m, tournez la lentille de 180 degrees.

Note>>

•ne pasenlever la lentille haute

Détection de 5m (réglage usine) (

9 Fermez le capot avant.

10 Faites le test de détection. Voir P7

- Pour préparer le test de détection, vérifiez que le DIPswitch 1 (LED) est sur "ON" avant de remettre le capot avant.

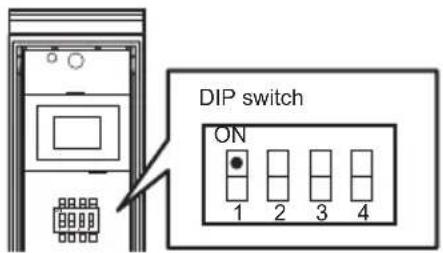

1 DIP switch 1 (LED) sur "ON".

DIP switch ON 1 2 3 4

Note>>

- Le DIPswitch 1 est sur "ON" d'usine par défaut.

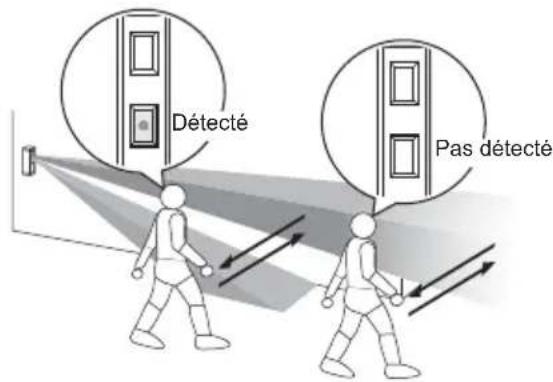

2 La LED s'allume pour 2 secondes quand un objet est détecté.

Détecté Pas détecté

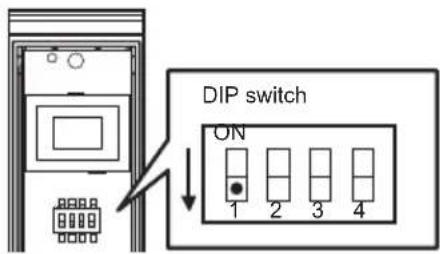

3 Si vous ne voulez pas que lesLED s'allument tout le temps, mettez le DIP switch 1

(LED) sur "OFF".

DIP switch ON 1 2 3 4

4 Programmation des DIP SWITCH

Ne pas toucher la carte PCB sauf les DIP switch et le bornier.

4-1 LED

DIP switch 1

FTN-ST

FTN-AM

Position Fonction
ON(Par défaut)	LED ON
OFF LED OFF

4-2 SORTIE ALARME

DIP switch 2

FTN-ST

FTN-AM

Position Fonction
N.O.	Sortie en N.O.
N.C.(Par défaut)	Sortie en N.C.

4-3 Sensibilite PIR

DIP switch 3

FTN-ST

FTN-AM

Position Fonction
STD(Par défaut)	Sensibilité Normale
LOW Sensibilité basse

4-4 ANTI-MASKING

DIP switch 4

FIN-ST

FTN-AM

Position Function
ON(Par défaut)	ANTI-MASKING ON
OFF ANTI-MASKING OFF

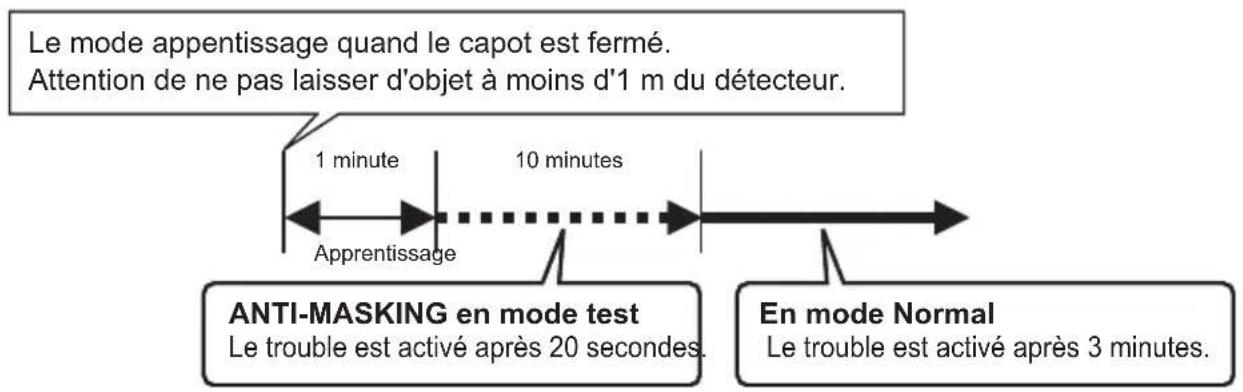

- Fonction ANTI-MASKING

Quand le détecteur est masqué en continu pendant plus de 3 minutes, un TROUBLE est généré. LE TROUBLE est généré seulement après 20 secondes en mode test.

Note>>

- Si un trouble est activé (mauvaise-détection de l'anti-masking) immediatement après le début de l'opération, mettez le DIP switch 4 (ANTI-MASKING) sur "OFF" et ensuite sur "ON", et fermez le capot.

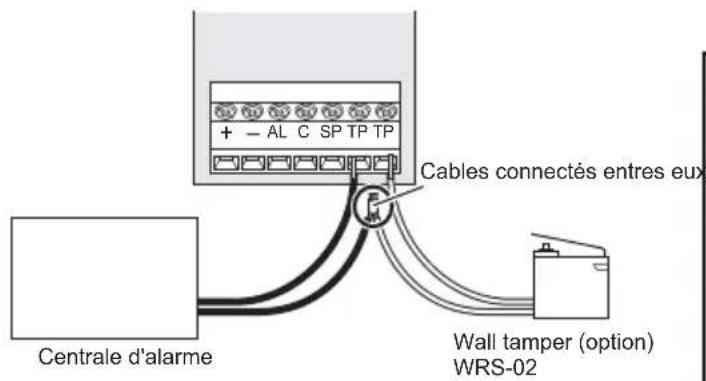

5-1A AUTO Protection MURALE (OPTION) connection

Connectez les cables de l'autoproteccion comme suit:

Cables connectés entre eux Centrale d'alarme Wall tamper (option) WRS-02

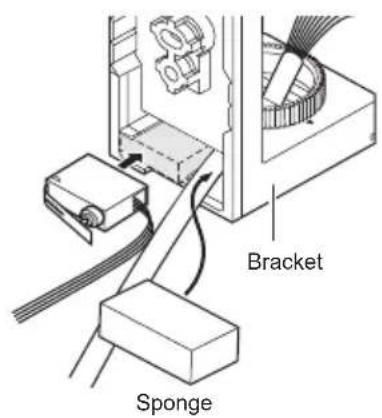

• Position de montage

- Passez le cable à travers le support bavant d'installer l'AP murale (option).

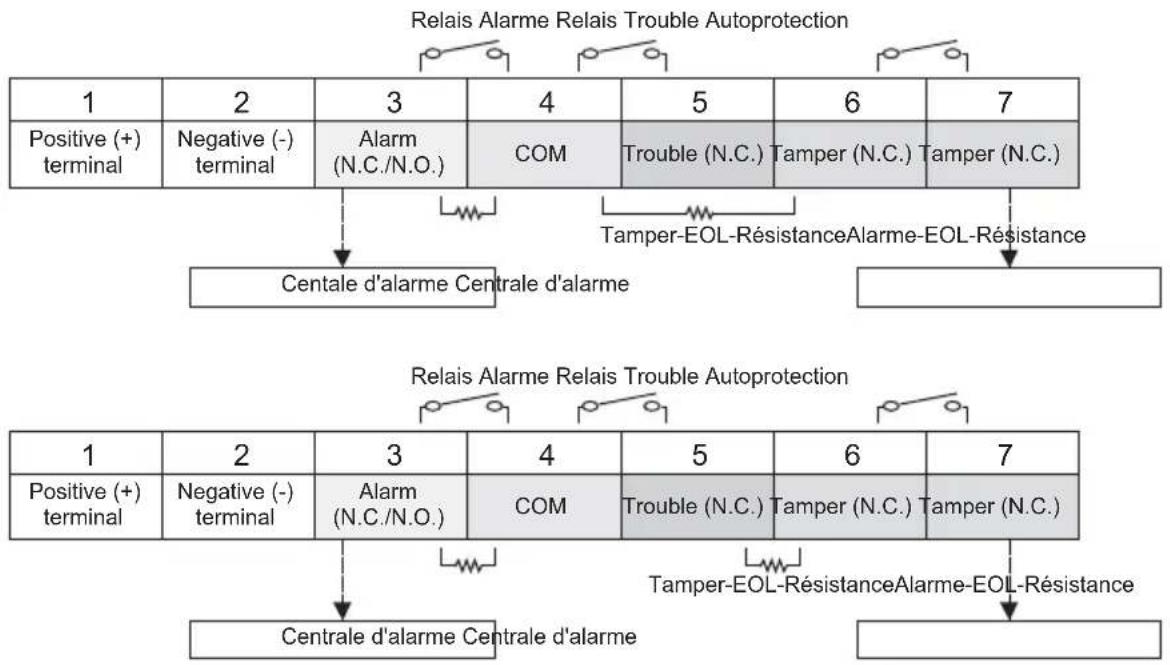

5-2 Exemple de cablage en EOL

Entre la sortie alarme et la sortie trouble utilisez le commun COM, le cablage doit être réalisé suivant le diagramme suivant.

-Double EOL


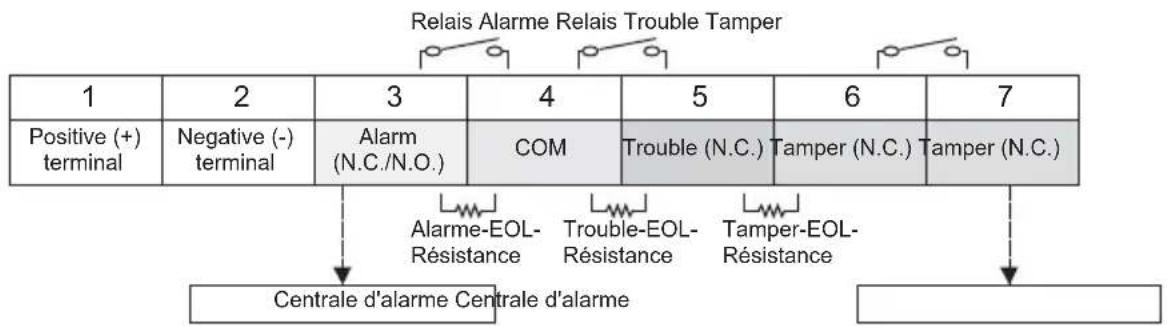

-Triple EOL

5-3 Fonctionnement des LED

Explication des signalisation des LED.

Clignotte Allumé OFF

Conditions du Détecteur	Indication LED
Pré-chauffageNote>>Les LED clignottent seulement si le DIPswitch 4 (LED) est sur “OFF”.	Clignotte pendant approx. 60 secondes.
Alarme	S'allume pendant 2 secondes.
Masking détection(FTN-RAM seulement)Note>>Les LED clignottent seulement si le DIPswitch 4 (LED) est sur “OFF”.	Clignotte 3 fois et recommence.

6 SPECIFICATIONS

6-1 SPECIFICATIONS

Modèl FTN-ST FTN-AM
Méthode de détection Infrarouge Passif
Couverture PIR 5 × 1 m (16'5" × 3'3")
Limites de détection (lentilles)	2 m, 5 m (6'7", 16'5")
Vitesse de détection 0.3 – 1.5 m/s (1' – 4'11"/s)
Sensibilité	2.0°C (à 0.6 m/s) (3.6°F (à 2'/s))
Tension de fonctionnement 9.5 – 18 V DC
Consommation de courant 17 mA (max.) (à 12 V DC)		20 mA (max.) (à 12 V DC)
Période d'alarme 2.0 ±1.0 sec.
Période de Préchauffage Approx.	60 sec. (LED clignotte)
Sortie Alarme	N.C./N.O. Sélectionable 28 V DC 0.1 A (max.)
Sortie trouble	N.C. 28 V DC 0.1 A (max.), ouvert quand le capot est enlevé.
Indications LED	Eclairé/Clignotte: Pré-chauffage, alarme, détection AM(FTN-AM)
Température d'utilisation	-20 – +60°C (-4 – +140°F)
Environnement humidité	95% max.
Indice de protection	IP55
Montage	Mural (Extérieur et intérieur)
Hauteur de montage	0.8 – 1.2 m (2'7" – 3'11")
Poids	100 g (3.5 oz.)
Accessoires	Vis (3 × 20 mm) × 2

*Spécifications et design sujets à modifications sans informations préalables.

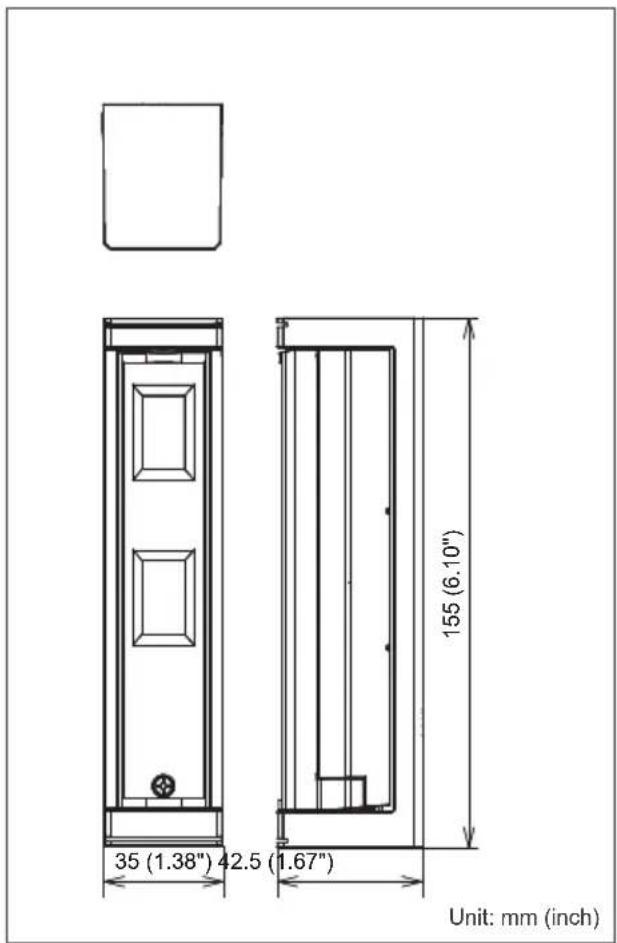

6-2 DIMENSIONS

35 (1.38") 42.5 (1.67") Unit: mm (inch) 155 (6.10")

Note>>

- Ce système est prévu pour détecter et activer une centrale d'alarme. Il fait partie d'un système d'alarme complet. Nous ne pouvons accepter aucune responsabilité pour quelque dommages ou autres conséquences résultants d'une intrusion. Ce produit est conforme à la Directive EMC 2004/108/EC.
