| Caractéristiques techniques | Caméscope professionnel SONY PDWF335K, capteur 1/3" CCD, résolution 1080p, zoom optique 20x, stabilisateur d'image. |
|---|---|
| Utilisation | Idéal pour la production vidéo professionnelle, événements en direct, et documentaires. |
| Maintenance et réparation | Nettoyage régulier de l'objectif recommandé, vérification des mises à jour du firmware, service après-vente SONY disponible. |
| Sécurité | Utiliser uniquement avec les accessoires recommandés par le fabricant, éviter l'exposition à l'humidité et à la chaleur excessive. |
| Informations générales | Poids : 2,5 kg, dimensions : 15 x 30 x 20 cm, garantie de 2 ans, compatibilité avec les cartes mémoire SD. |
FOIRE AUX QUESTIONS - PDWF335K SONY
Questions des utilisateurs sur PDWF335K SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméscope au format PDF gratuitement ! Retrouvez votre notice PDWF335K - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PDWF335K de la marque SONY.

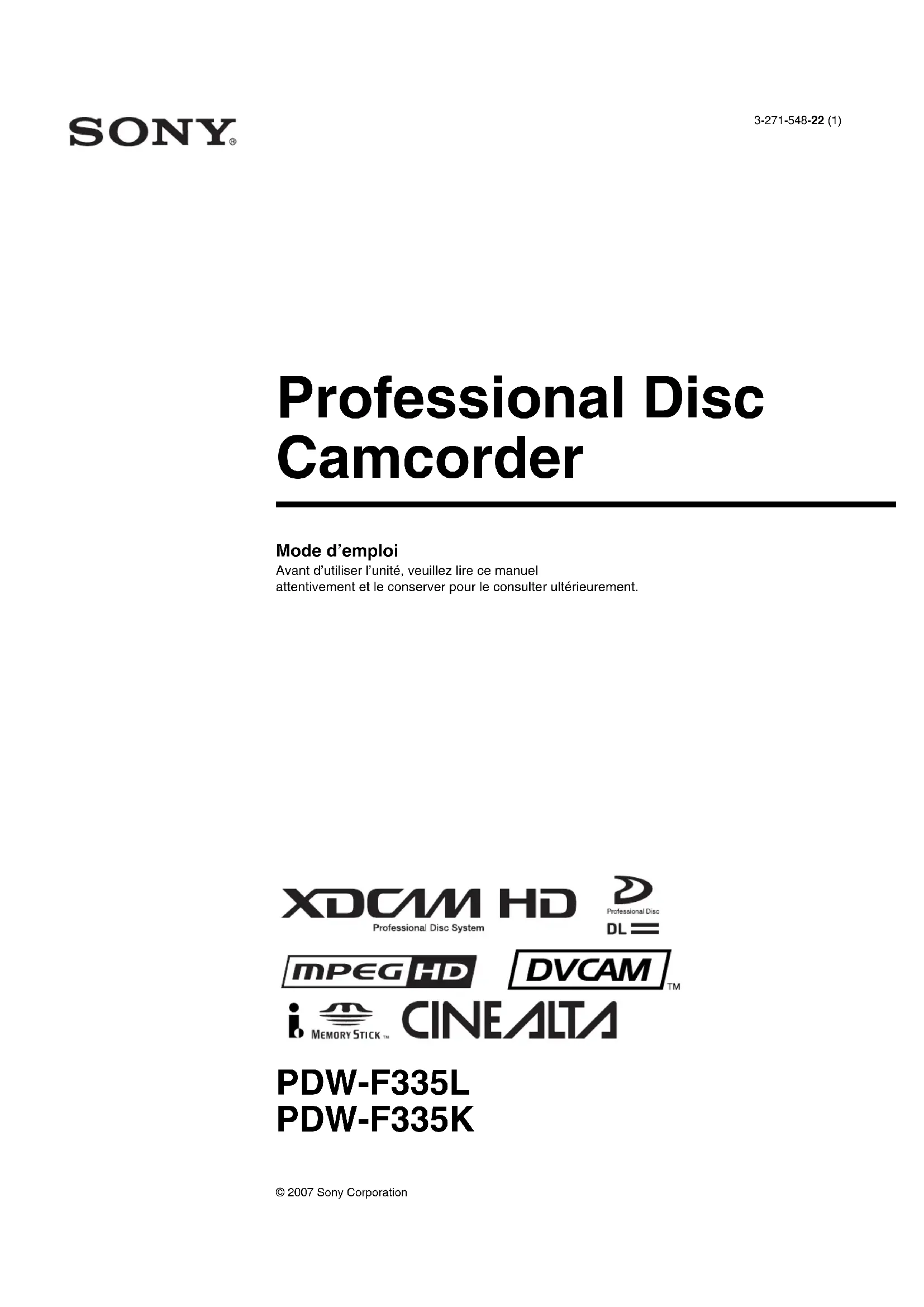

MODE D'EMPLOI PDWF335K SONY
Avant d'utiliser l'unité, veuillez lire ce manuel attentivement et le conserver pour le consulter ultérieurement.
AVERTISSEMENT
Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.
Propriétés de la diode laser
Longueur d'onde: 400 à 410 nm
Durée d'émission: Continue
Puissance de sortie laser: 135 mW (maxi de crête d'impulsion), 65 mW (maxi d'ondes entretenues)
Norme: IEC60825-1 (2001)
ATTENTION
L'emploi d'instruments optiques avec ce produit augmentera les risques pour les yeux.
L'emploi de commandes ou ajustements ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition dangereuse au rayonnement.
Pour les utilisateurs aux Etats-Unis et au Canada. RECYCLAGE DES ACCUMULATEURS AUX IONS DE LITHIUM
Les accumulateurs aux ions de lithium sont recyclables.
Vous pouvez contribuer à préserver l'environnement en rapportant les piles usées dans un point de collection et recyclage le plus proche.

Pour plus d'informations sur le recyclage des accumulateurs, téléphonez au numéro gratuit 1-800-822-8837 (Etats-Unis et Canada uniquement), ou visitez http://www.rbrc.org/
Avertissement: Ne pas utiliser des accumulateurs aux ions de lithium qui sont endommagés ou qui fuient.
Pour les clients européens
Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes européennes suivantes :
EN55103-1 : Interférences électromagnétiques (émission)
EN55103-2 : Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants :
E1 (résidentiel), E2 (commercial et industrie légère),
E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon.
Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.
Table des matières
Avant-propos....7
Avant l'utilisation....7
Indications de fréquence d'images pour les signaux entrelacés ....7
Chapitre 1 Présentation
Configurations du produit......8
Caractéristiques ......9
Caractéristiques de la caméra ......9
Caractéristiques du lecteur de disques optiques (VDR)....10
Caractéristiques d'entrée/sortie .....11
Autres caractéristiques....11
Guide des pièces et des commandes ....13

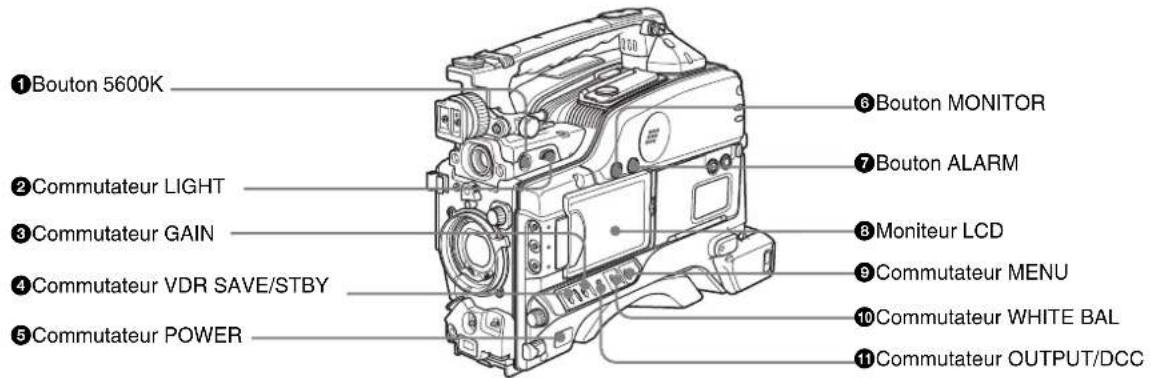

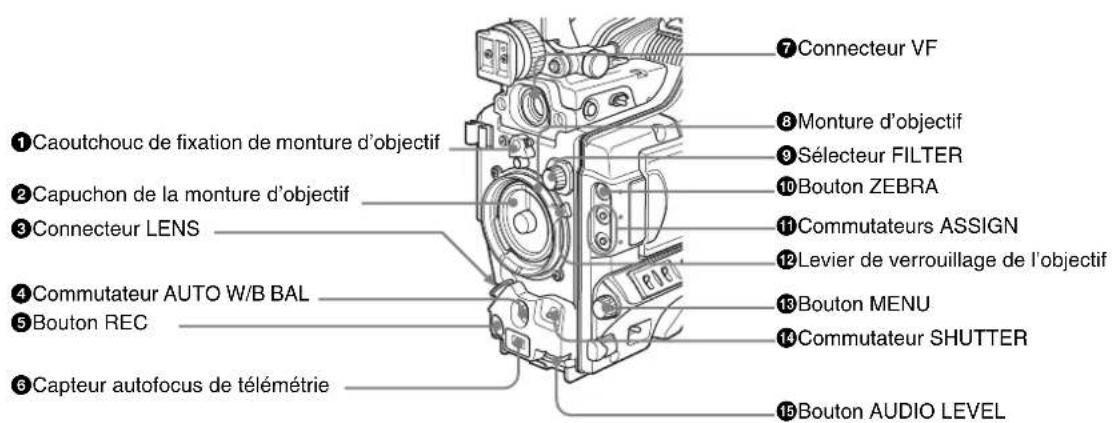

Avant....13

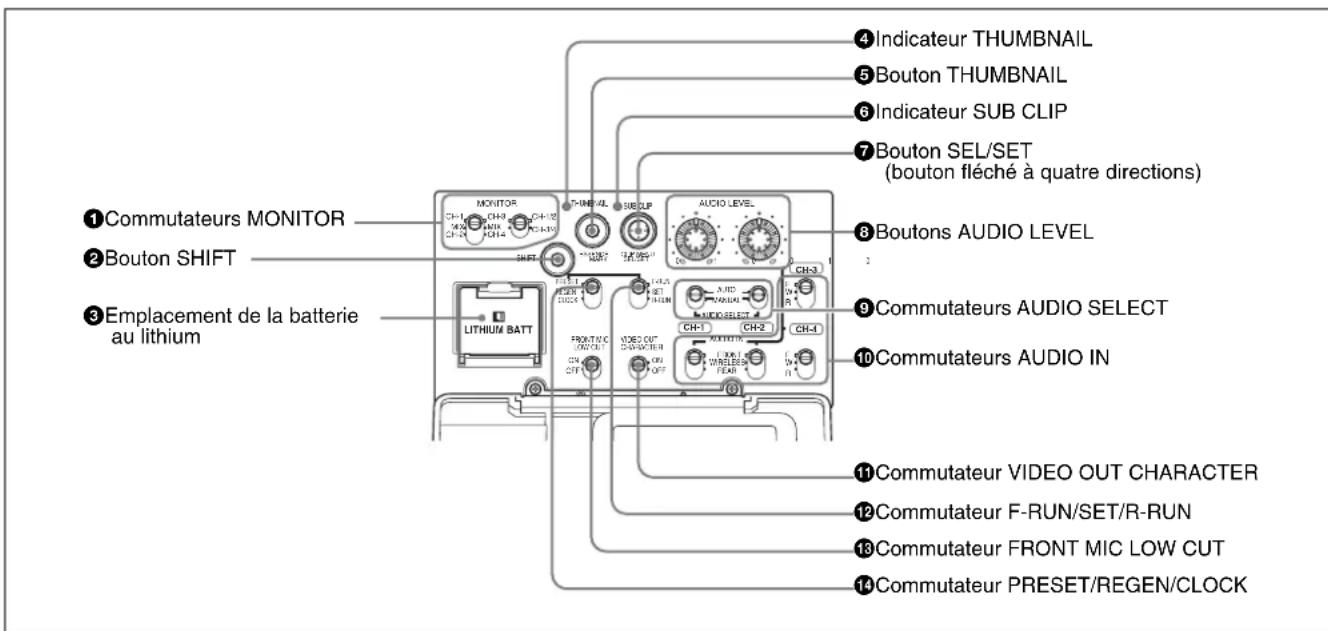

Côté Droit ....15

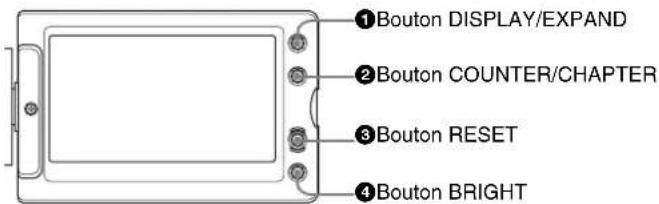

Affichage d'état sur le moniteur LCD......18

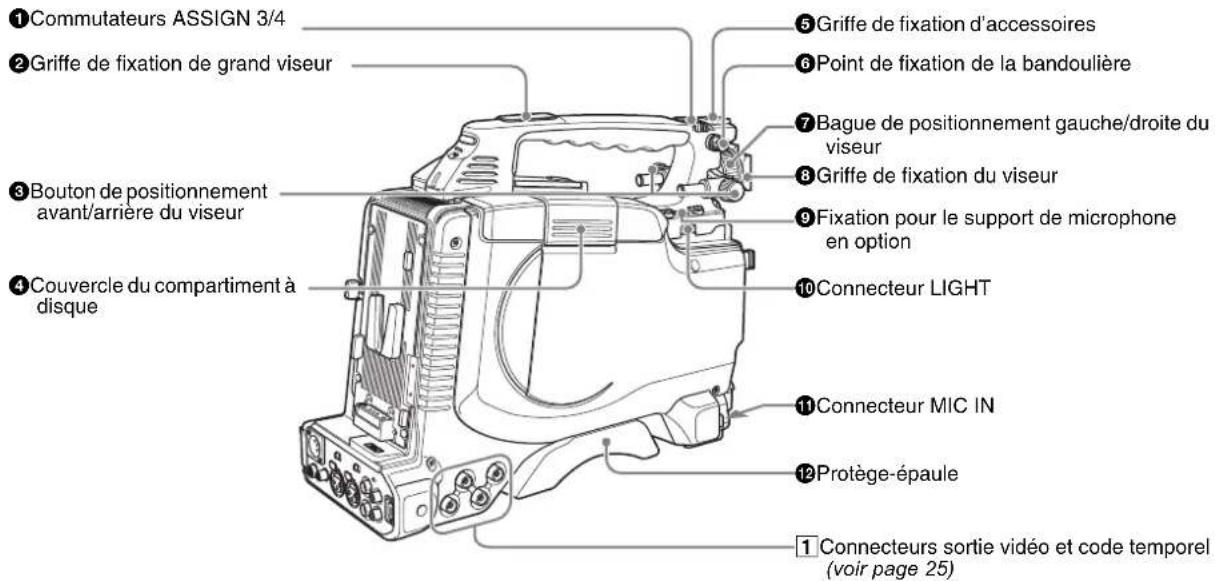

Côté gauche et section supérieure......24
Arrière....25

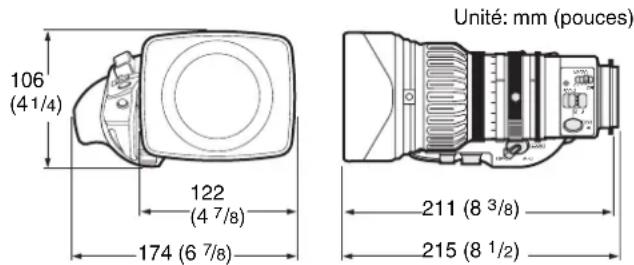

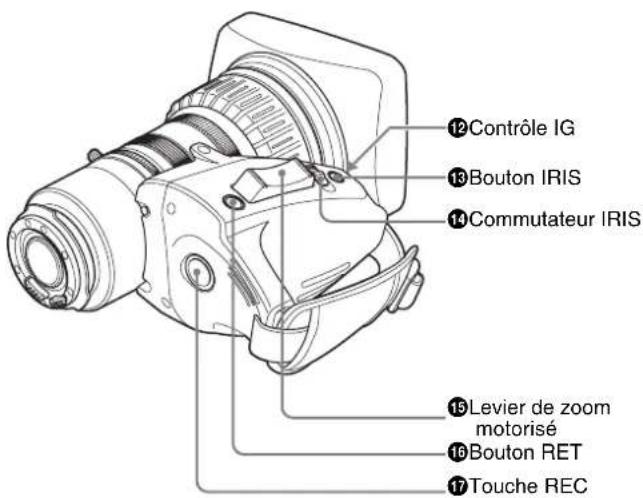

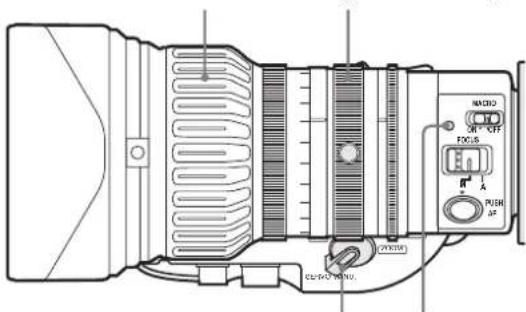

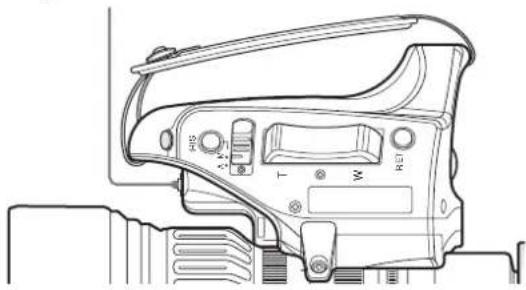

Objectif avec mise au point automatique VCL-719BXS (fourni avec le PDW-F335K) 27
Viseur DXF-20W....30

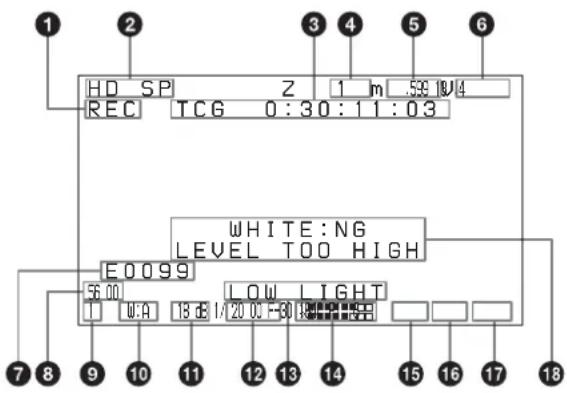

Affichage d'état sur l'écran du viseur .....31
Chapitre 2 Préparatifs
Mise en place et remplacement de la batterie au lithium....34
Préparation de l'alimentation....35

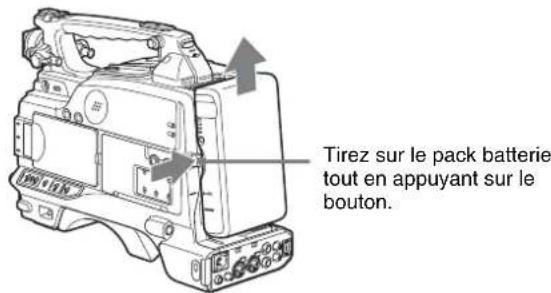

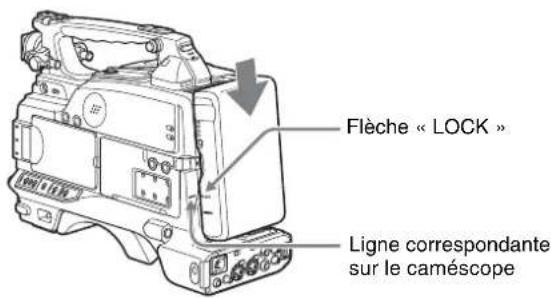

Utilisation d'un pack batterie....35

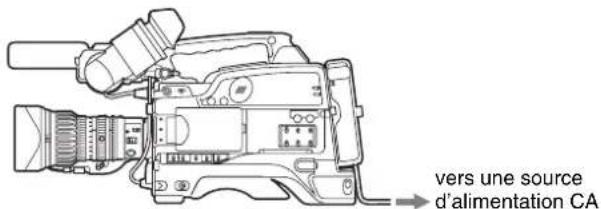

Utilisation d'un adaptateur CA......36
Réglage de la région d'utilisation et de la fréquence d'images....36

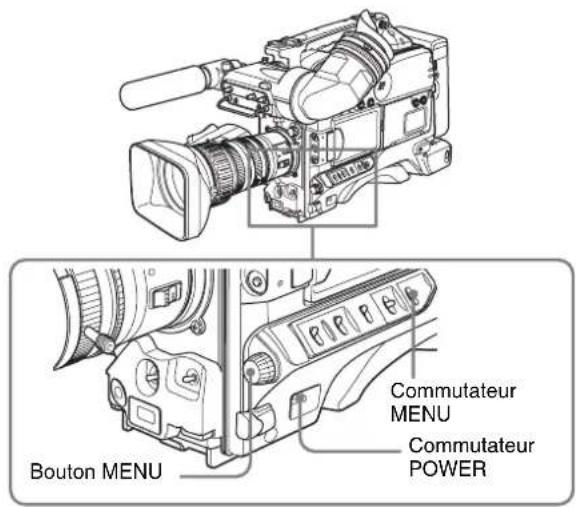

Utilisation de l'unité pour la première fois.36

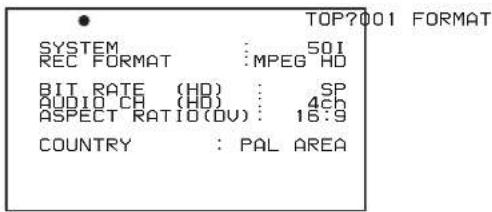

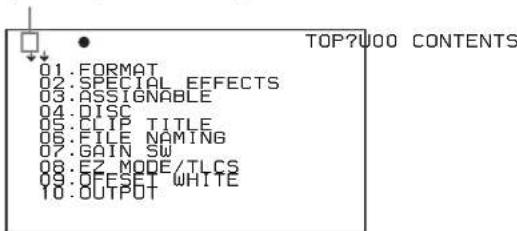

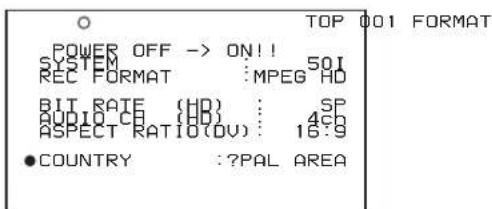

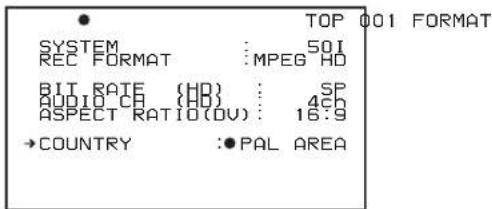

Réglage de la fréquence d'images .....37
Réglage de la date et de l'heure de l'horloge interne ....38
Préparation de l'objectif ....39
Montage de l'objectif....39

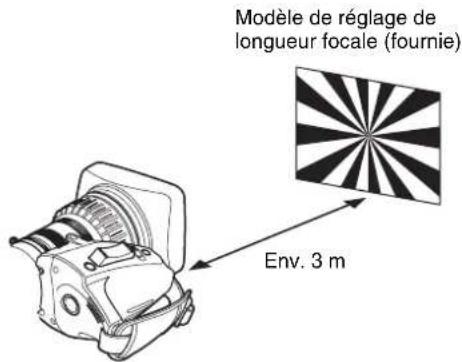

Réglage de la longueur focale de collerette40
Réglage du viseur ....41

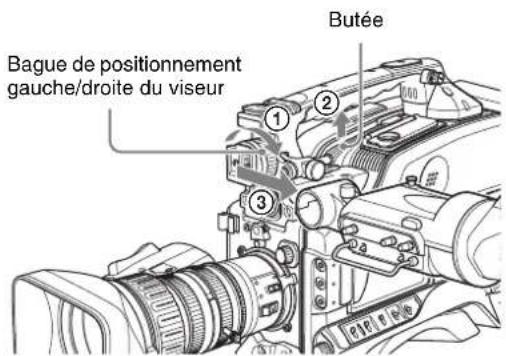

Retrait du viseur.... 41

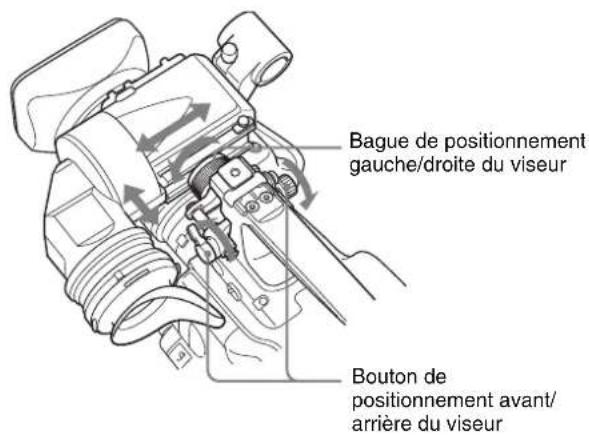

Réglage de la position du viseur...... 42

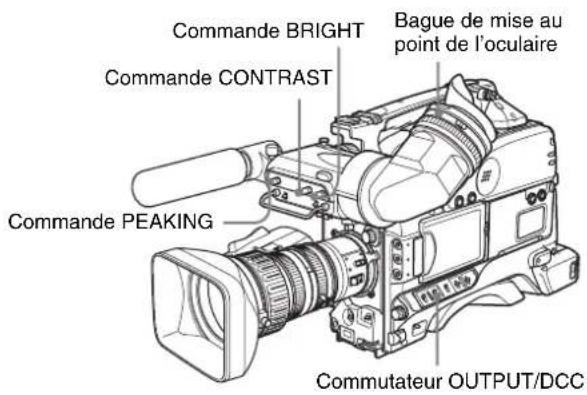

Réglage de la mise au point de l'oculaire et de l'écran (luminosité, contraste et mise en évidence des contours) .... 42

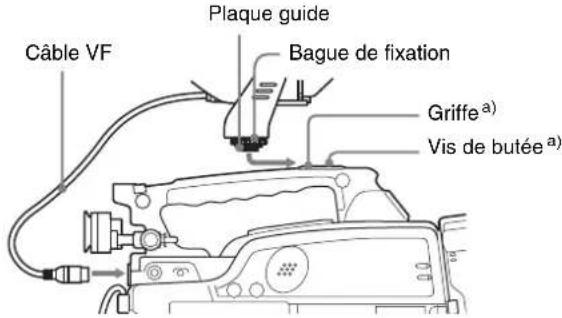

Mise en place d'un viseur électronique de 5 pouces.... 43

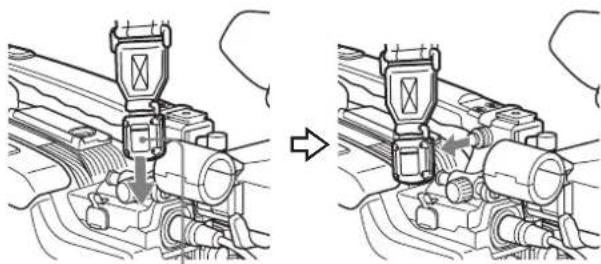

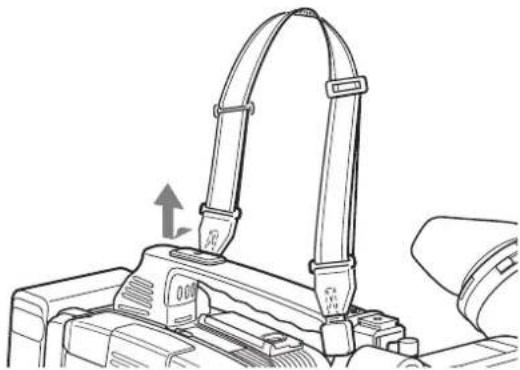

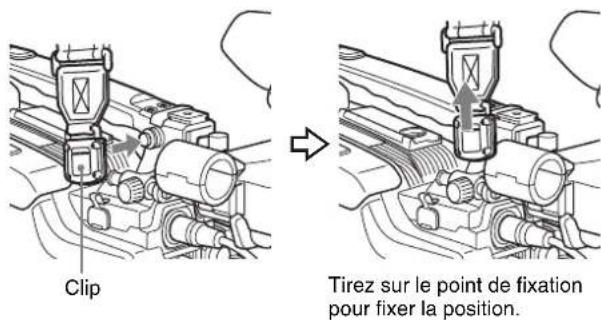

Utilisation de la bandoulière ....43

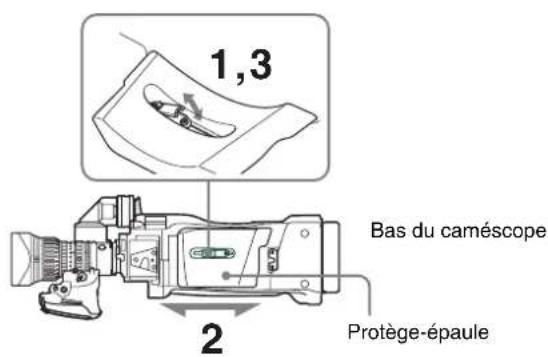

Réglage de la position du protège-épaule 44

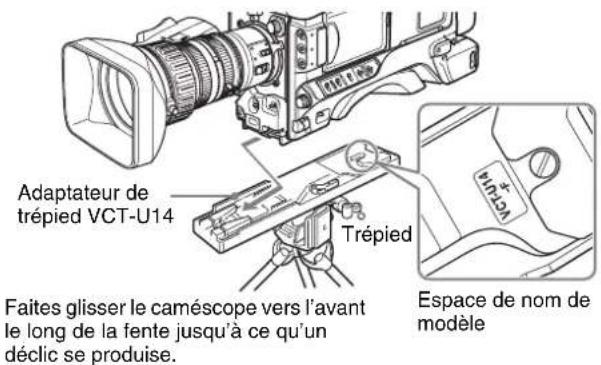

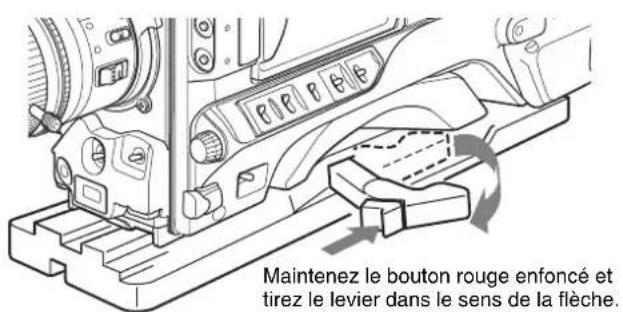

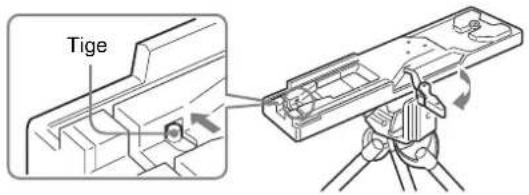

Montage sur un trépied ....44
Utilisation d'une lampe vidéo ....45
Préparation du système d'entrée audio.46

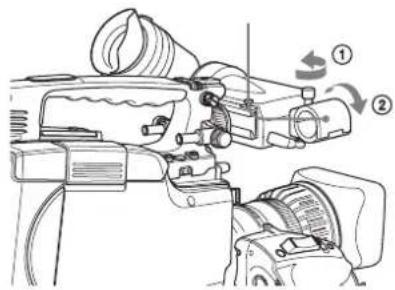

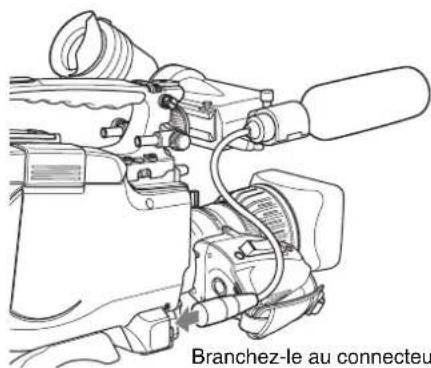

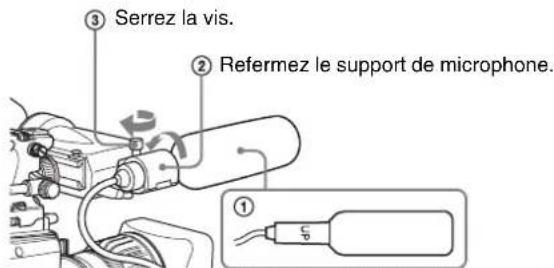

Utilisation du microphone fourni.... 46

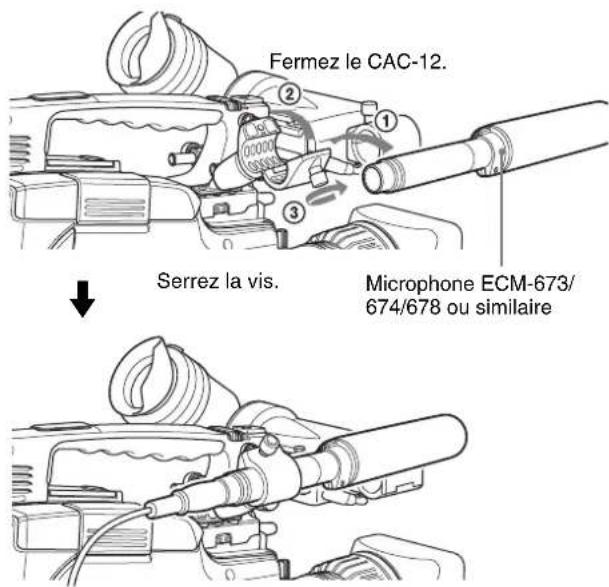

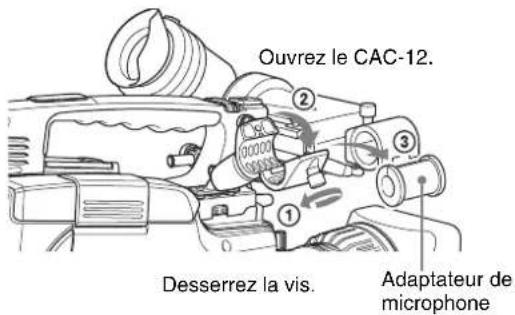

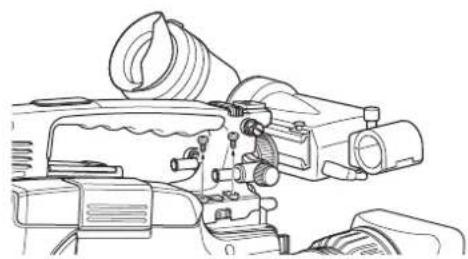

Utilisation d'un microphone externe ..... 46

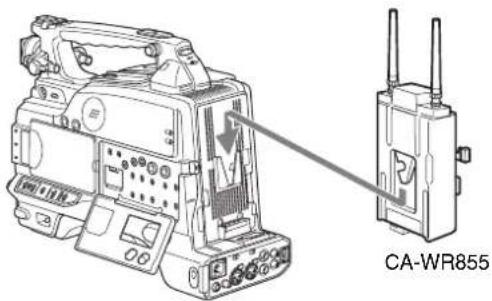

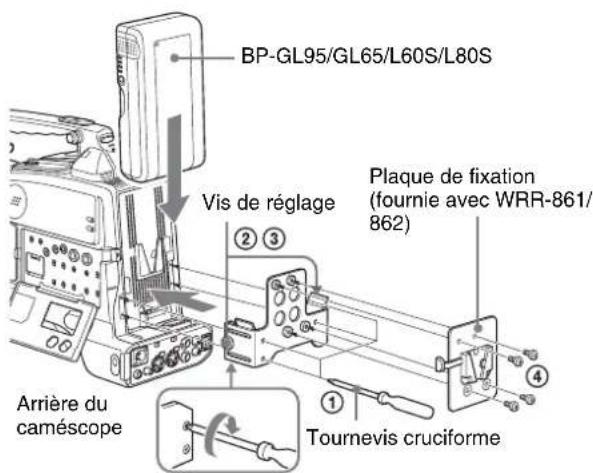

Mise en place d'un tuner synthétisé UHF.. 48

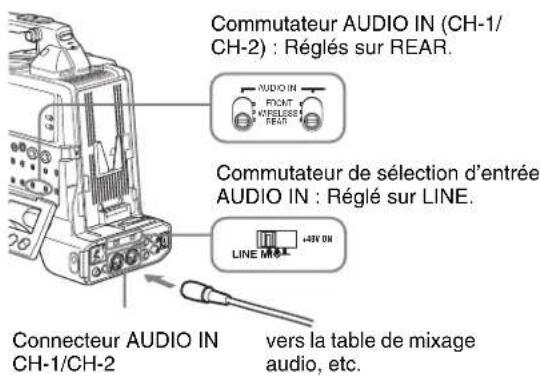

Raccordement de l'entrée de ligne d'un équipement audio .... 49
Raccordement de la télécommande.....50
Raccordement ....51

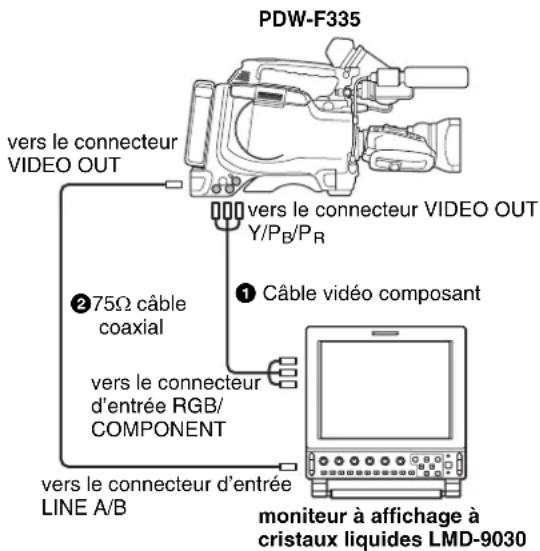

Raccordement d'un moniteur vidéo externe51
Utilisation d'une connexion i.LINK...... 52
Raccordements pour l'utilisation de PDZ-153
Chapitre 3 Enregistrement et lecture
Manipulation des disques ....54
Disques utilisés pour l'enregistrement et la lecture.... 54
Remarques sur la manipulation .... 54
Protection des disques contre l'écriture..... 54

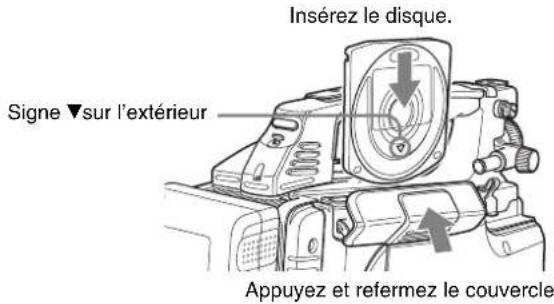

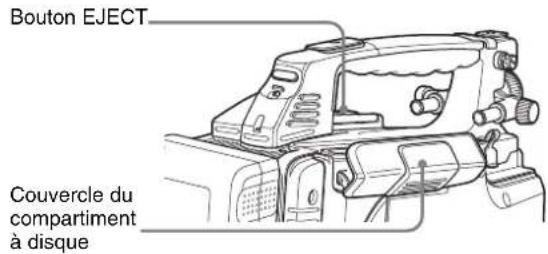

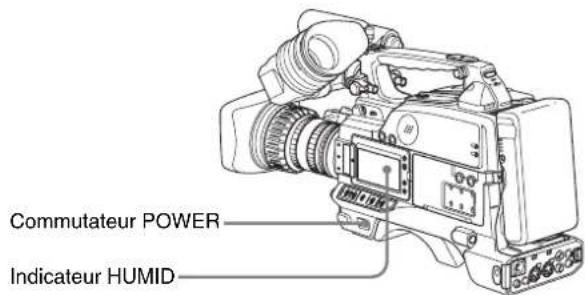

Insertion et ejection d'un disque.... 55
Formatage d'un disque 55
Manipulation des disques quand l'enregistrement ne se termine pas normalement (fonction de récupération) ...... 56
Procédure de base pour la prise de vue 57
Enregistrement – Opérations de base ...59
Sélection du format d'enregistrement...... 59

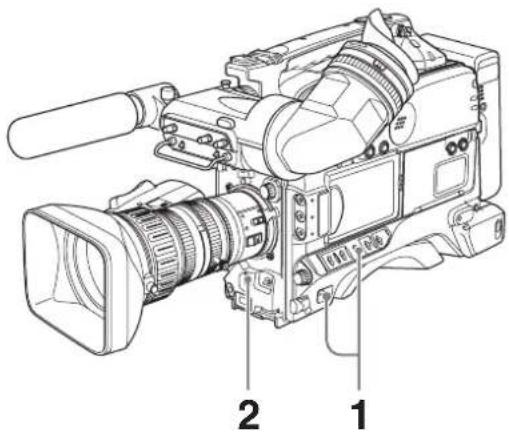

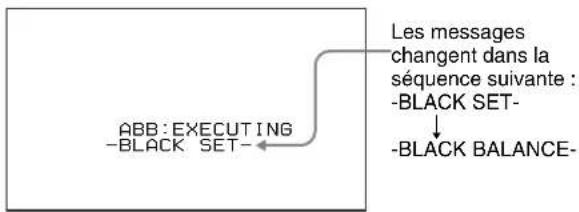

Réglage de l’équilibre des noirs/de l’équilibre des blancs 60

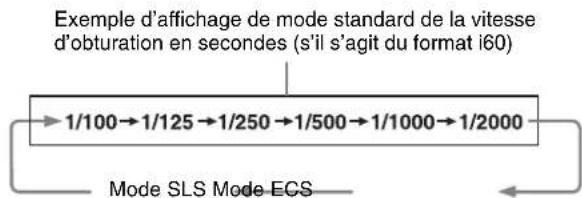

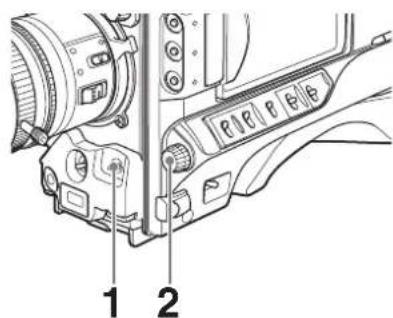

Réglage de l'obturateur électronique...... 64
Réglage du diaphragme ......66

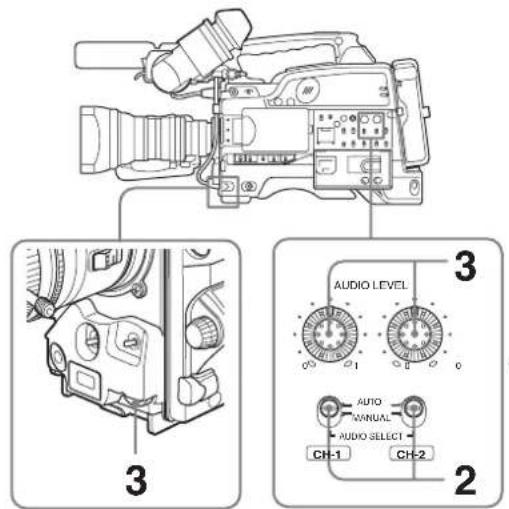

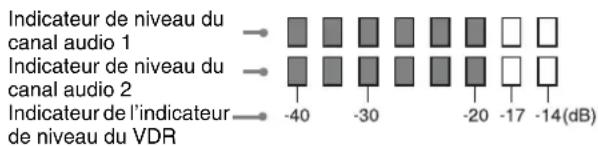

Réglage du niveau audio....67

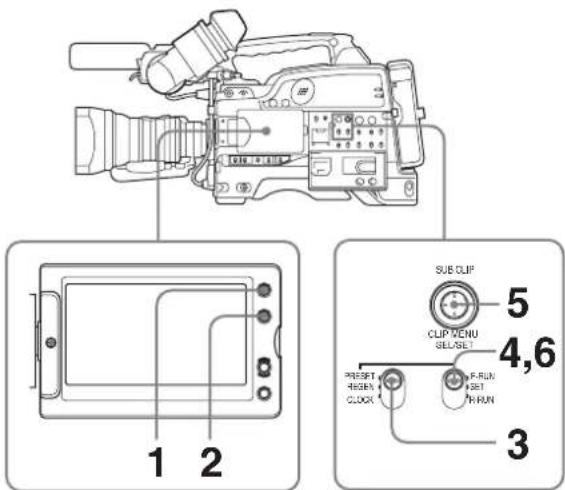

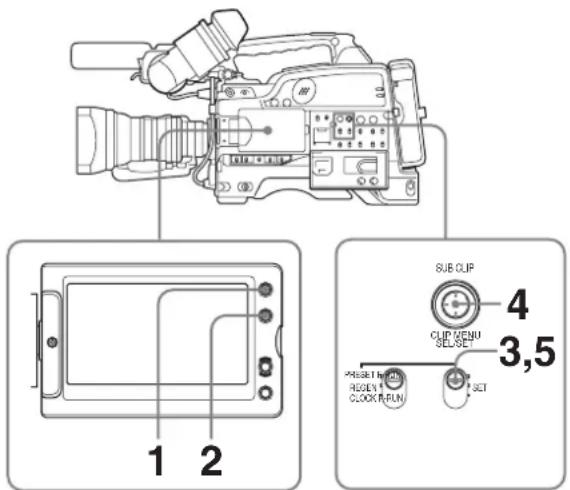

Réglage des données temporelles ......68

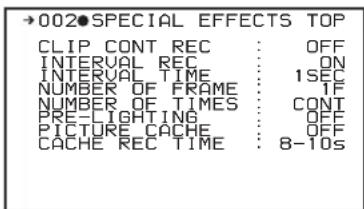

Réglage pour prises de vues particulières...71
Suppression de plans....72

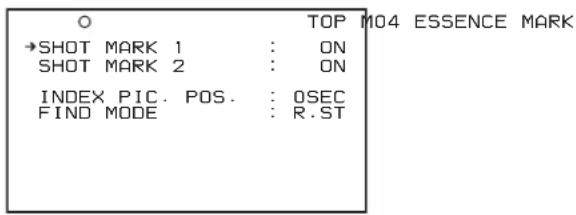

Enregistrement des repères de plan .....72
Réglage de l'image miniature à l'enregistrement....73
Enregistrement – Opérations avancées.74

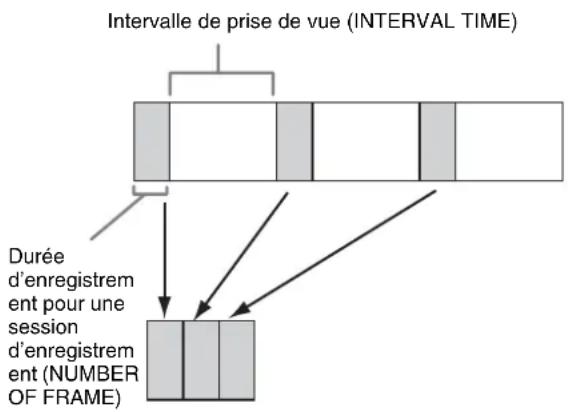

Enregistrement vidéo image par image (fonction enregistrement à intervalle)74
Démarrage d'une prise de vues de quelques secondes avec des données d'image mémorisées (fonction de cache image) 76

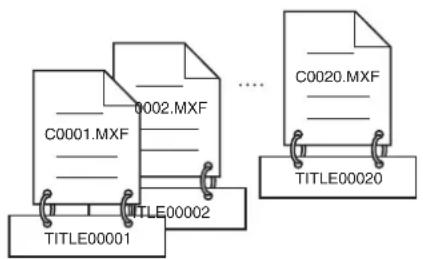

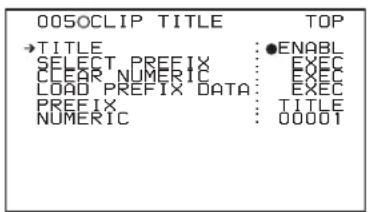

Assignation de titres de plans définis par l'utilisateur de façon automatique.....78

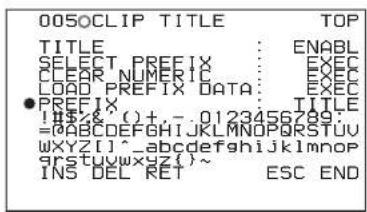

Attribution de noms de plan et de liste de plans définis par l’utilisateur ....80
Enregistrement avec la fonction d'enregistrement continu de plans.....82
Lecture 83
Lecture normale....83
Vérification des deux dernières secondes de l'enregistrement (Passage en revue de l'enregistrement) 84
Vérification de l'enregistrement sur un moniteur vidéo couleur....85
Recherche de miniatures....85

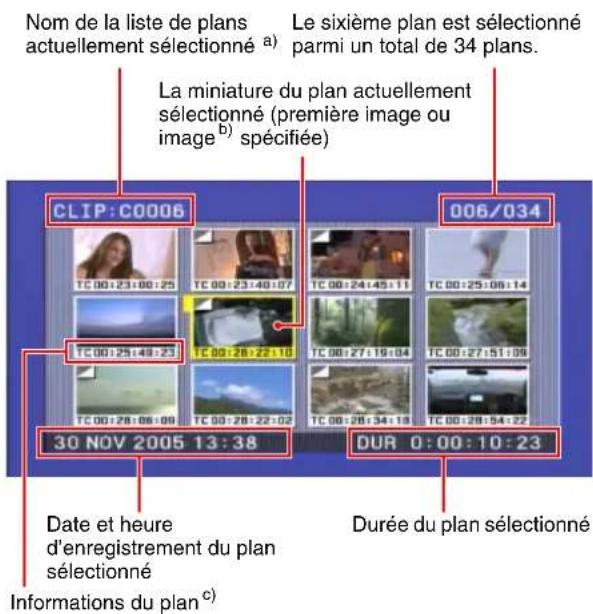

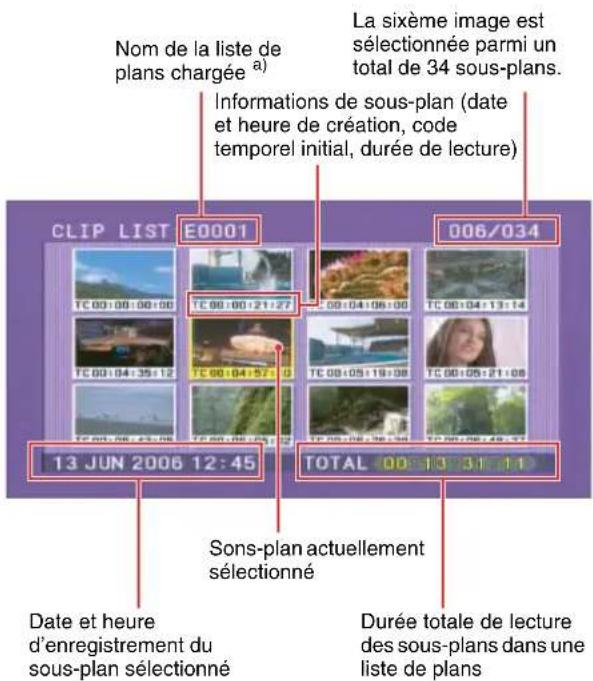

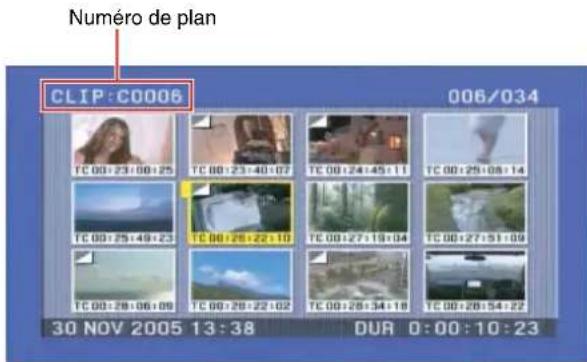

Recherche à l'aide de miniatures....85
Commutation de l'information affichée sur l'écran de miniatures ....86

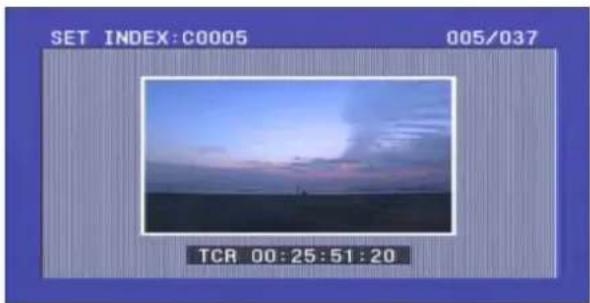

Changement de l'image miniature (image index) d'un plan ....87

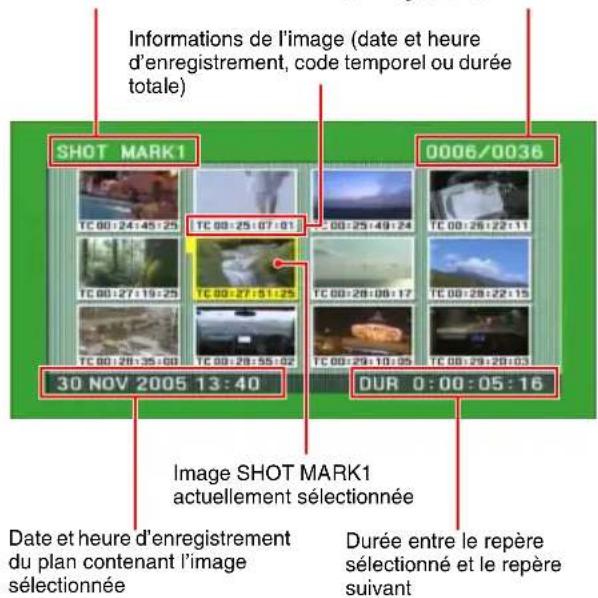

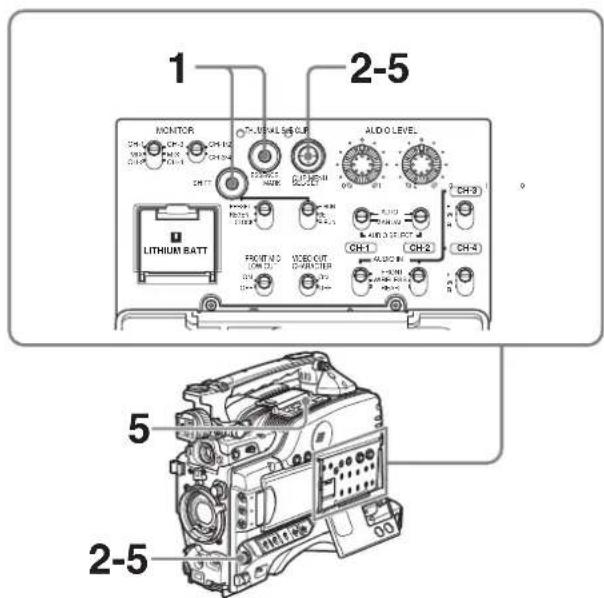

Repérer une image en cherchant un repère d'essence ....88
Recherche à l'aide de la fonction chapitre..88
Recherche à l'aide de la fonction extension89

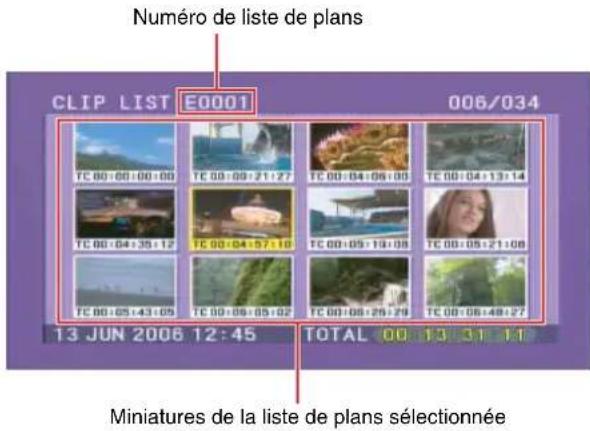

Lecture de liste de plans .....90

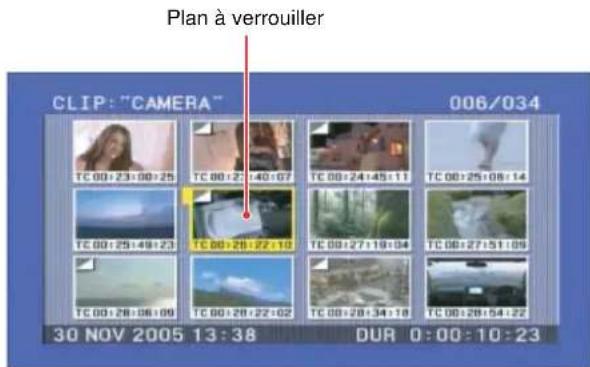

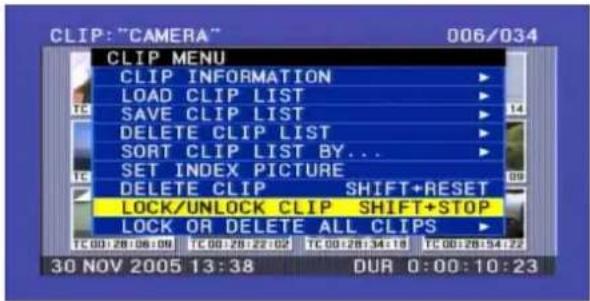

Verrouillage des plans (protégés contre l'écriture)....91

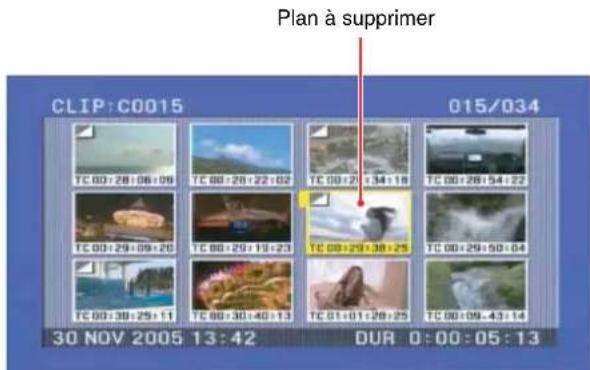

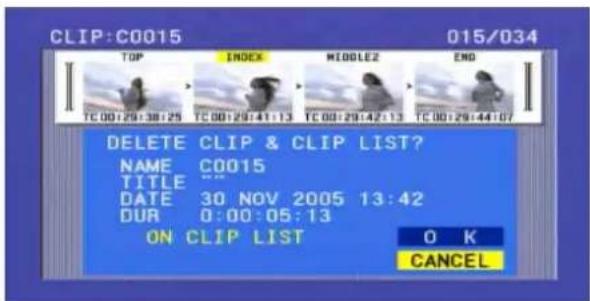

Suppression des plans....92
Chapitre 4 Sélection de scène
Présentation ......94

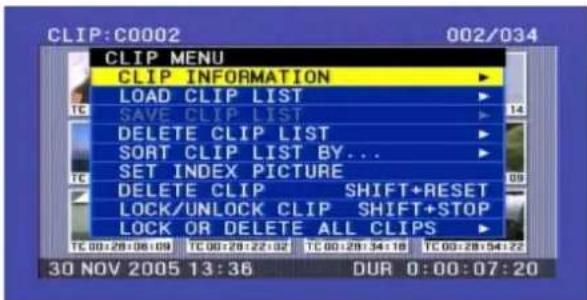

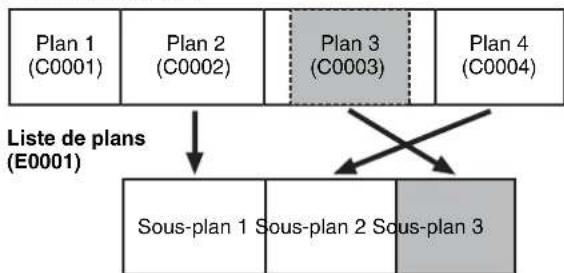

Création de listes de plans....97

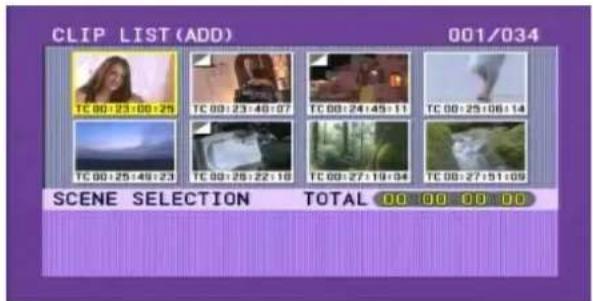

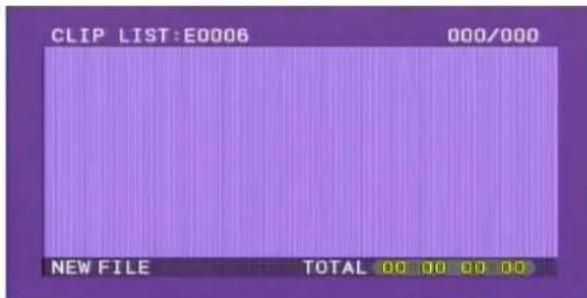

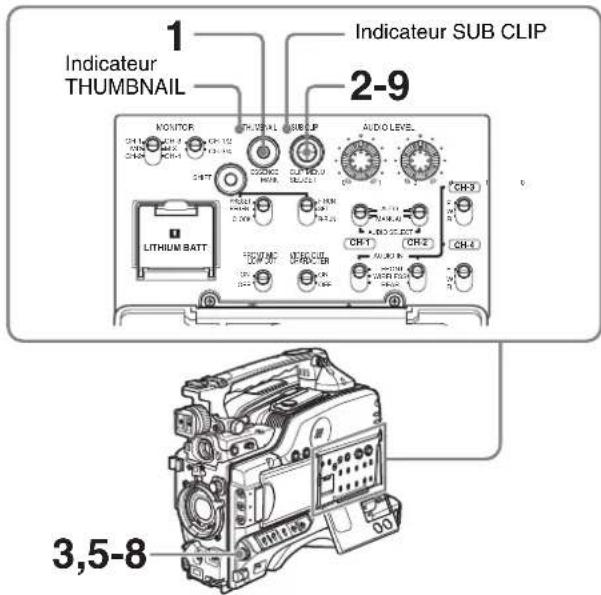

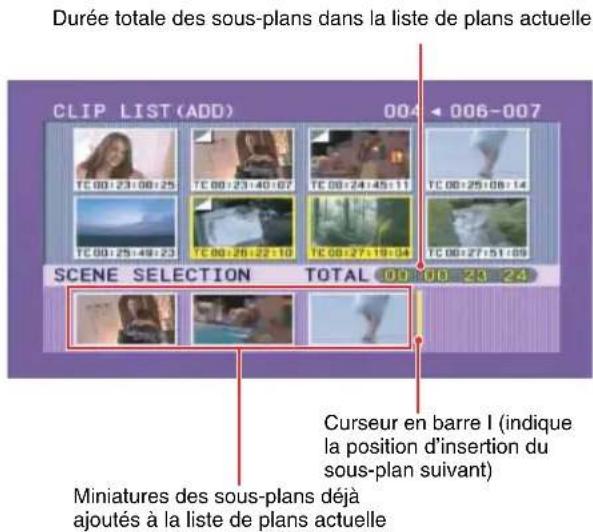

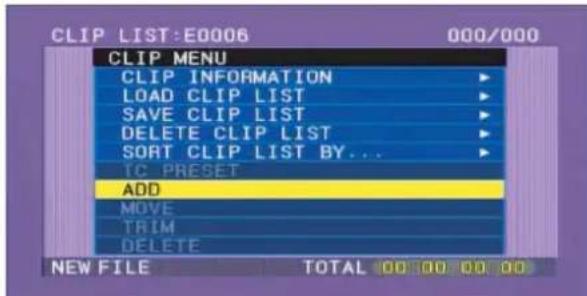

Intégration de sous-plans dans la liste de plans actuelle .... 97

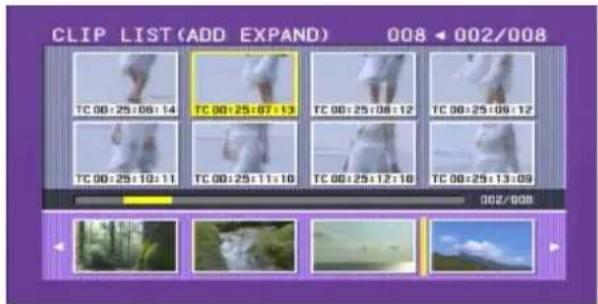

Ajout de sous-plans à l'aide de la fonction extension.... 100

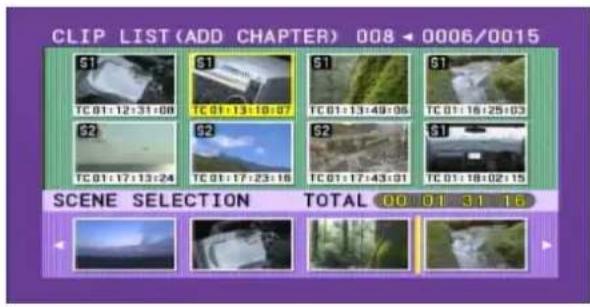

Ajout de sous-plans à l'aide de la fonction chapitre.... 100

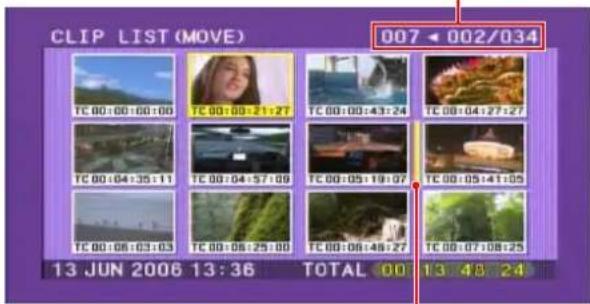

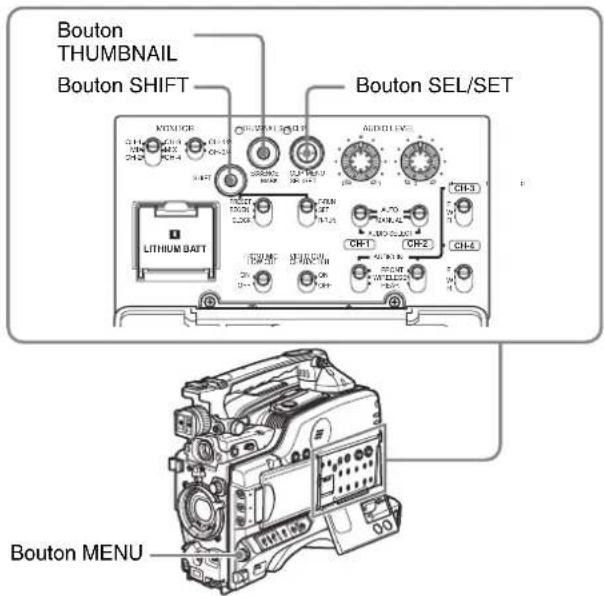

Édition des listes de plan .... 101
Réorganisation des sous-plans...... 101

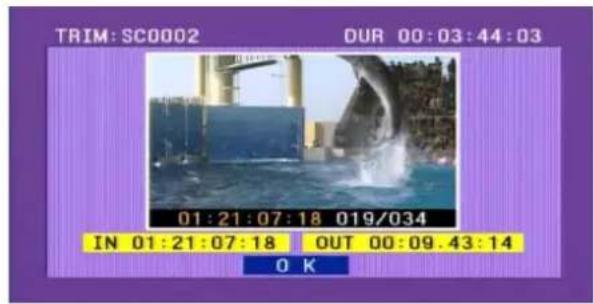

Réglage des points In/Out des sous-plans (Découpage) 102
Suppression des sous-plans.... 103
Sauvegarde de la liste de plans actuelle sur le disque .... 103

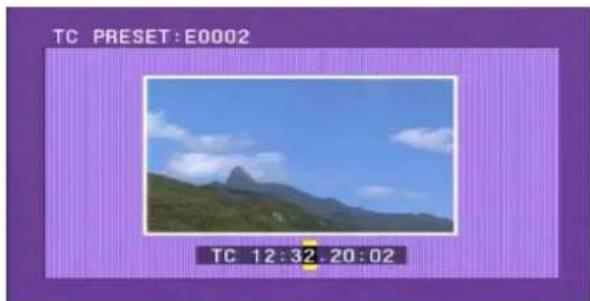

Réglage du code temporel de départ pour la liste de plans actuelle.... 103

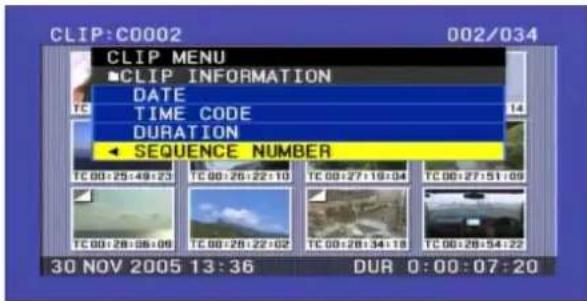

Commutation de l'information affichée sur les miniatures.... 104
Gestion des listes de plans....105

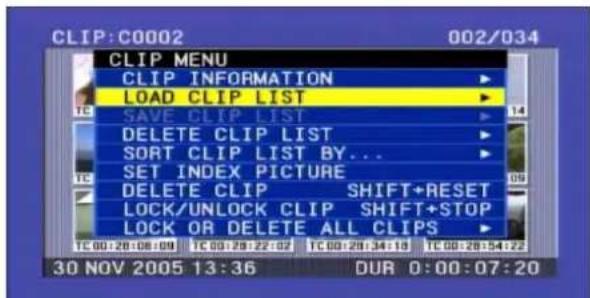

Chargement d'une liste de plans à partir du disque en tant que liste de plans actuelle .... 105
Suppression d'une liste de plans du disque .... 106

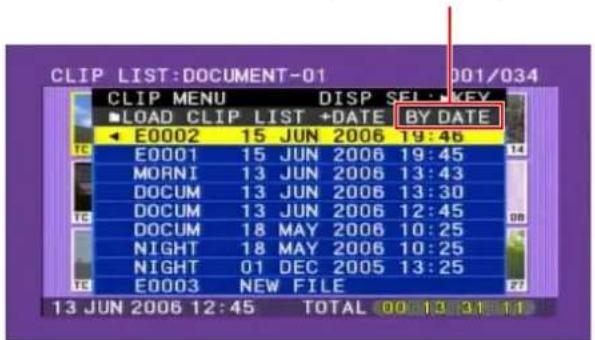

Classement des listes de plan.... 106
Utilisation du logiciel PDZ-1 Proxy
Browsing 107
Chapitre 5 Affichage des menus et paramètres détaillés

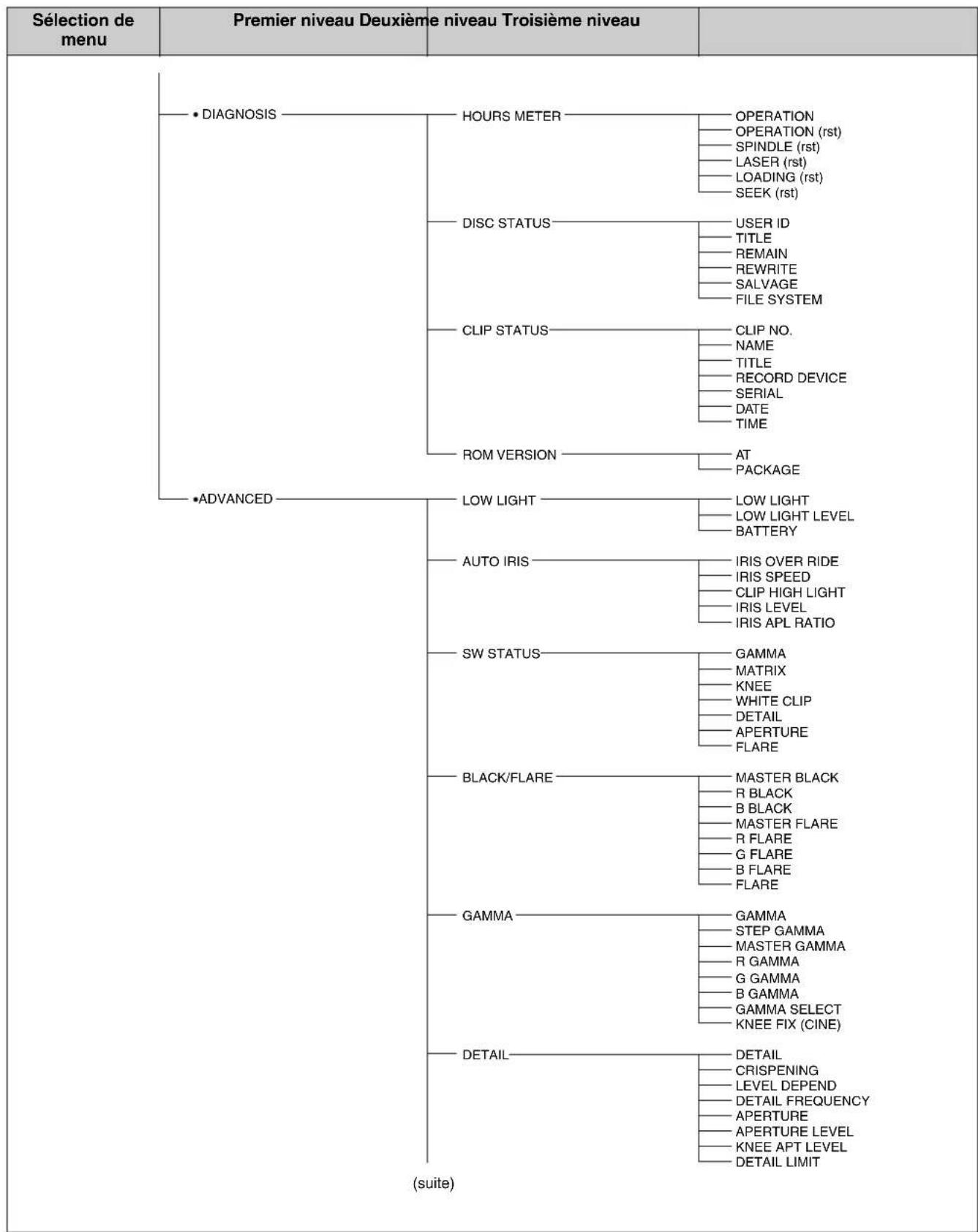

Organisation et fonctionnement des menus.... 108
Menu TOP 116
Liste des menus.... 117

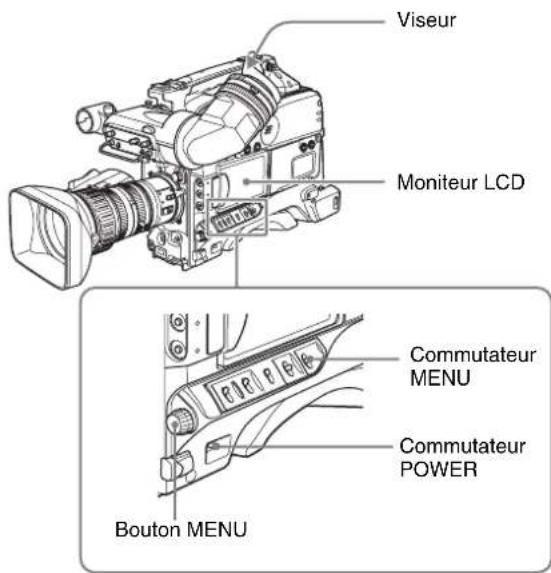

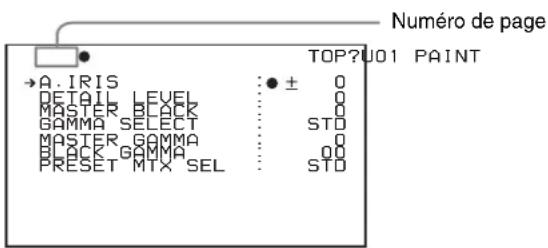

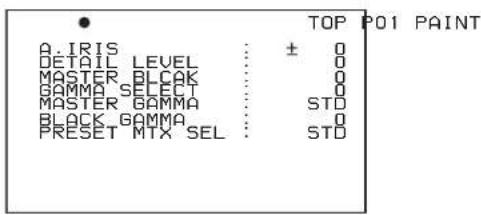

Affichage des menus.... 142
Opérations de base des menus ..... 142

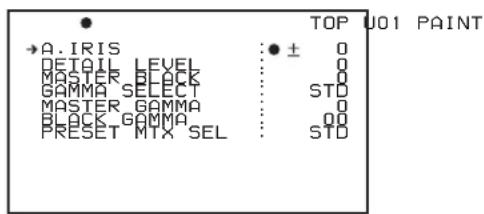

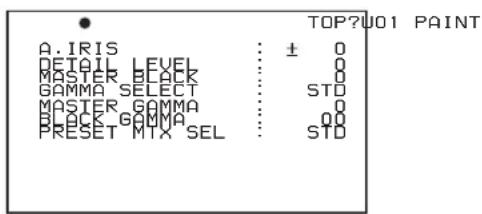

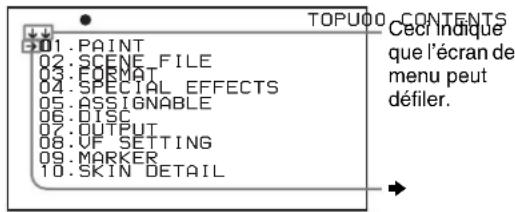

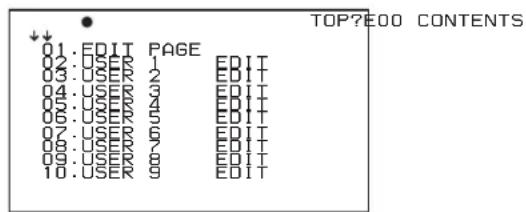

Utilisation du menu USER (Exemple d'opération de menu) ...... 143

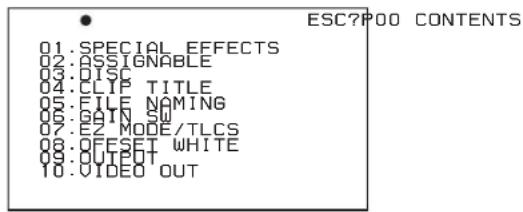

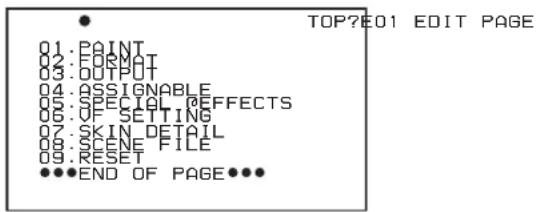

Modification du menu USER 145

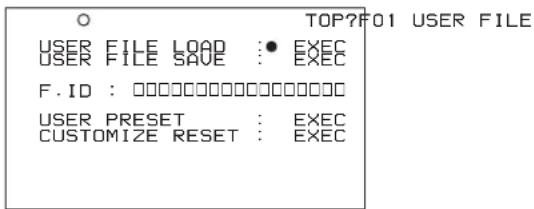

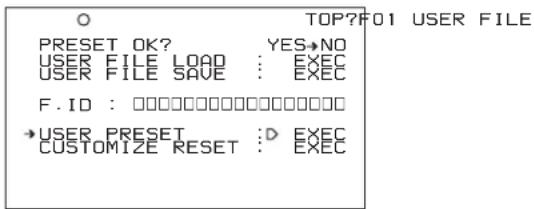

Réinitialisation des réglages du menu USER sur les réglages standard.... 147

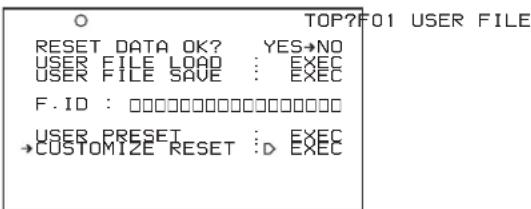

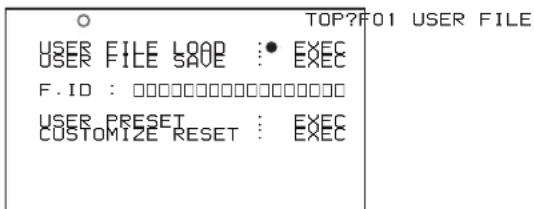

Réinitialisation des réglages du menu USER aux réglages d'usine par défaut.....147
Réglage de l'affichage de l'état sur l'écran du viseur et le moniteur LCD......148
Sélection des éléments d'affichage......148
Messages de confirmation de changement de réglage et de progression d'ajustement ....149
Réglage de l'affichage des repères .....149
Réglage de l'affichage de l'écran du viseur ....150
Enregistrement des données de prise de vue superposées aux barres de couleur ..150

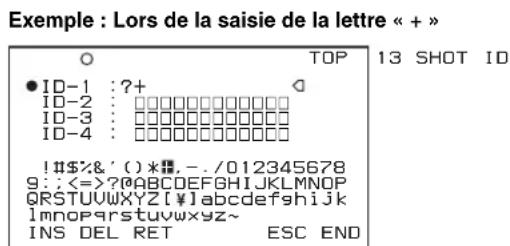

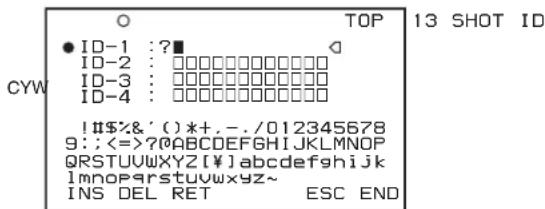

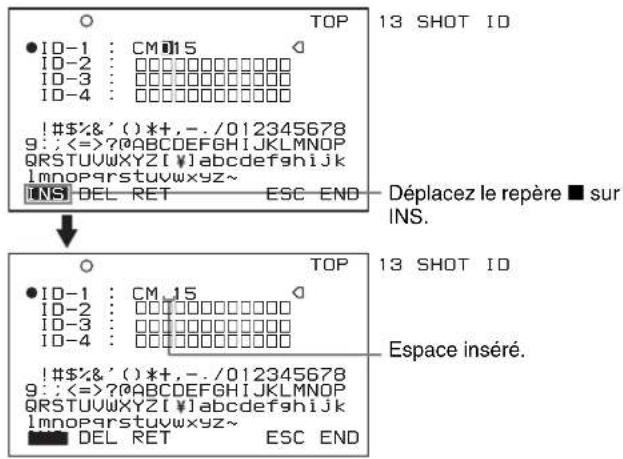

Définition de l'identifiant de prise de vue 151

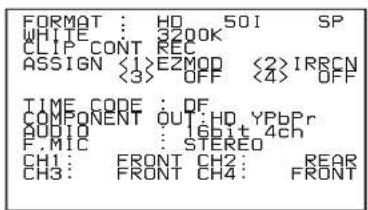

Contôle de l'affichage d'état .....152
Ajustements et réglages depuis les menus ....153
Réglage des valeurs de gain pour les positions du commutateur GAIN....153
Sélection des signaux de sortie......153
Réglage manuel de la température de couleur ....153
Spécification d'un décalage pour le réglage automatique de l'équilibre des blancs ....154
Réglage du montant de compensation des dominantes de couleur par filtres ND ....154
Sélection de tables gamma....155
Réglages de bruit réduit....156
Assignation de fonctions aux commutateurs ASSIGN ....156

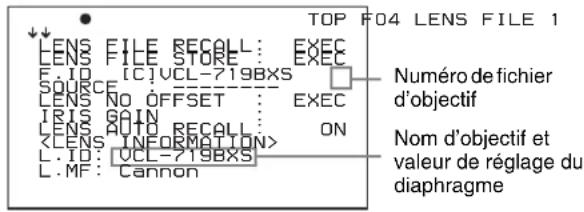

Sélection du fichier d'objectif .....157

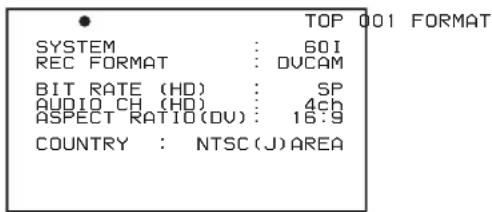

Sélection du rapport d'aspect......157

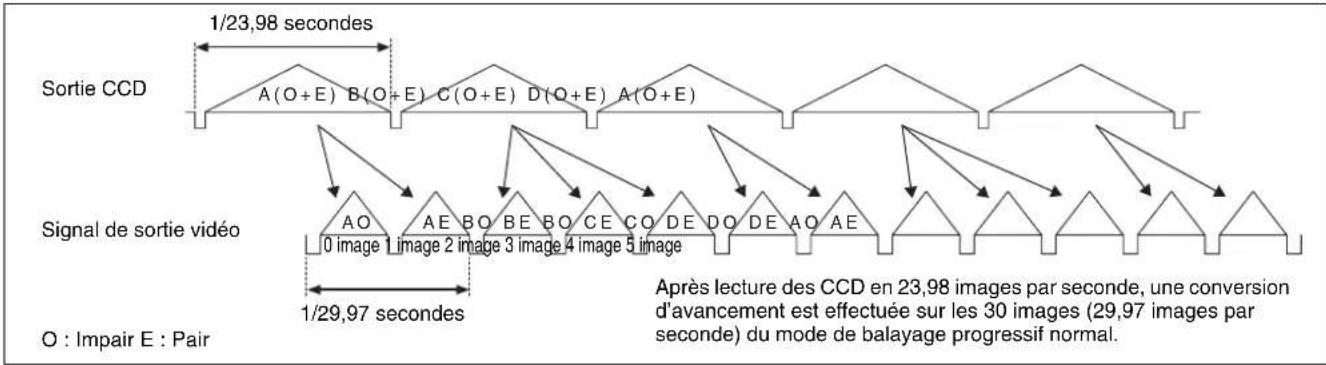

A propos du mode de balayage CCD .....158
Chapitre 6 Sauvegarde et chargement des données de réglage de l'utilisateur
Sauvegarde et chargement de fichiers de l'utilisateur ....160

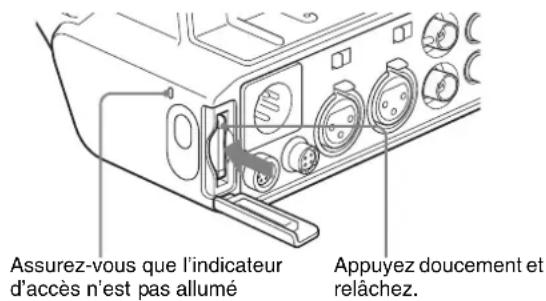

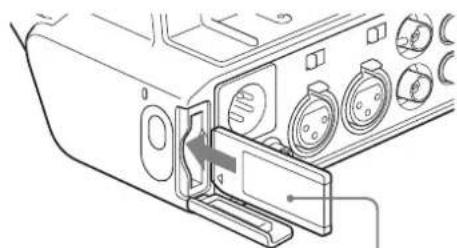

Manipulation du « Memory Stick »......160

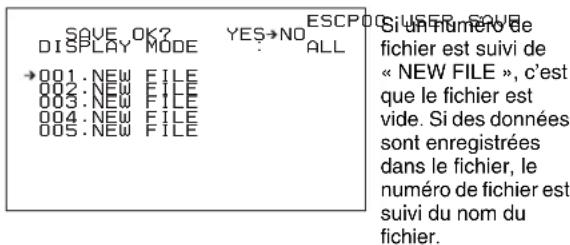

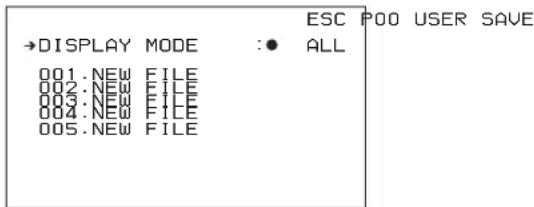

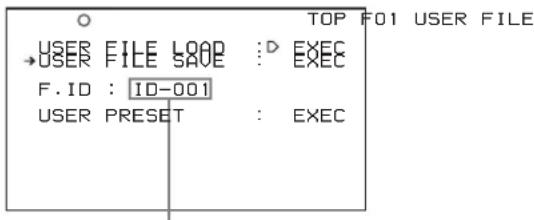

Sauvegarde des données du menu USER (fichier d'utilisateur) sur le « Memory Stick »...... 161

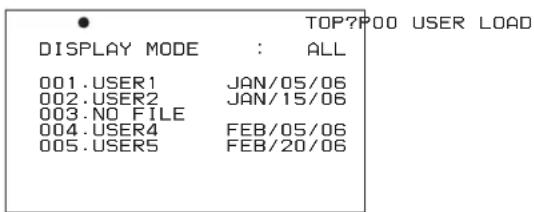

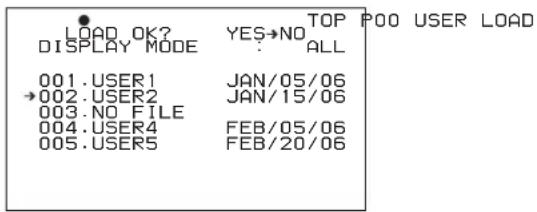

Chargement des données sauvegardées à partir d'un « Memory Stick »...... 163

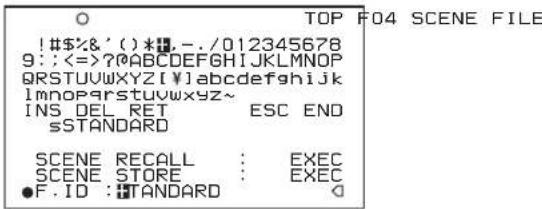

Sauvegarde et chargement de fichiers de scène ....164

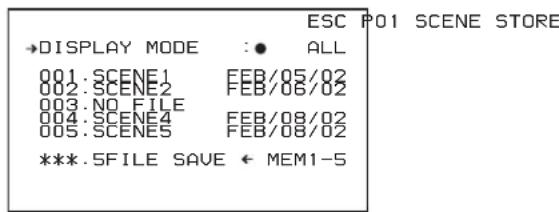

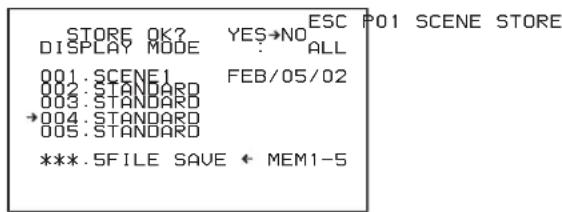

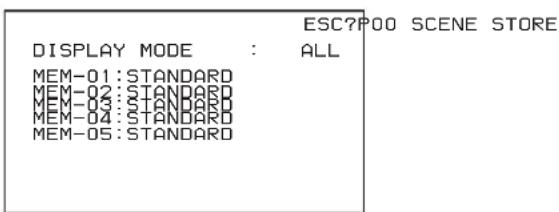

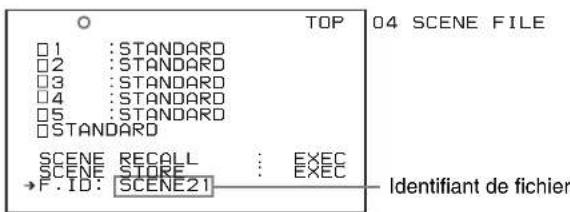

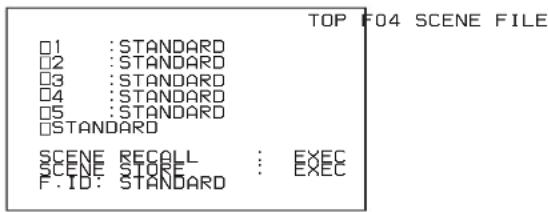

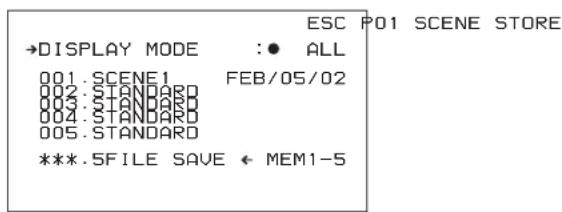

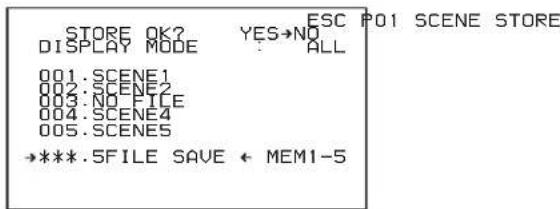

Sauvegarde d'un fichier de scène ..... 164

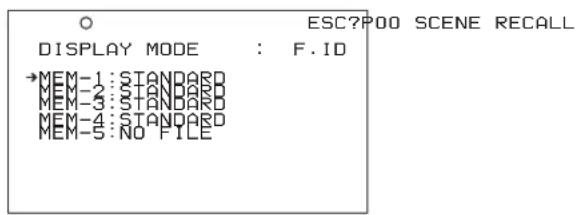

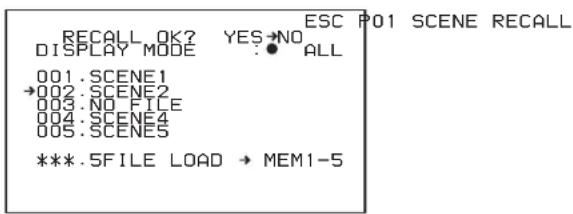

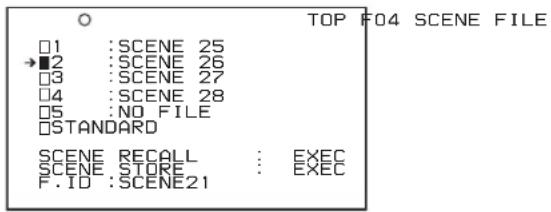

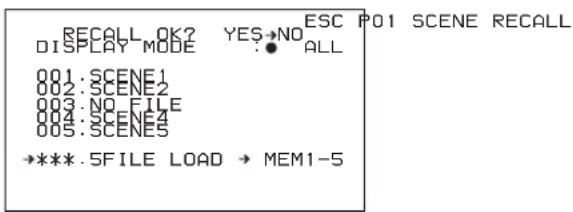

Chargement de fichiers de scène ..... 166

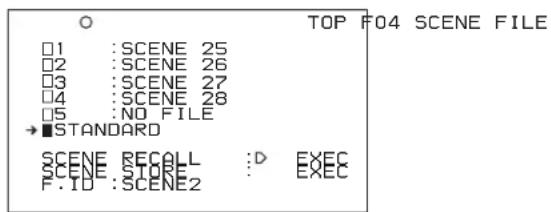

Réinitialisation des réglages du caméscope sur les réglages standard.... 168
Chapitre 7 Opérations sur les fichiers
Présentation ....169

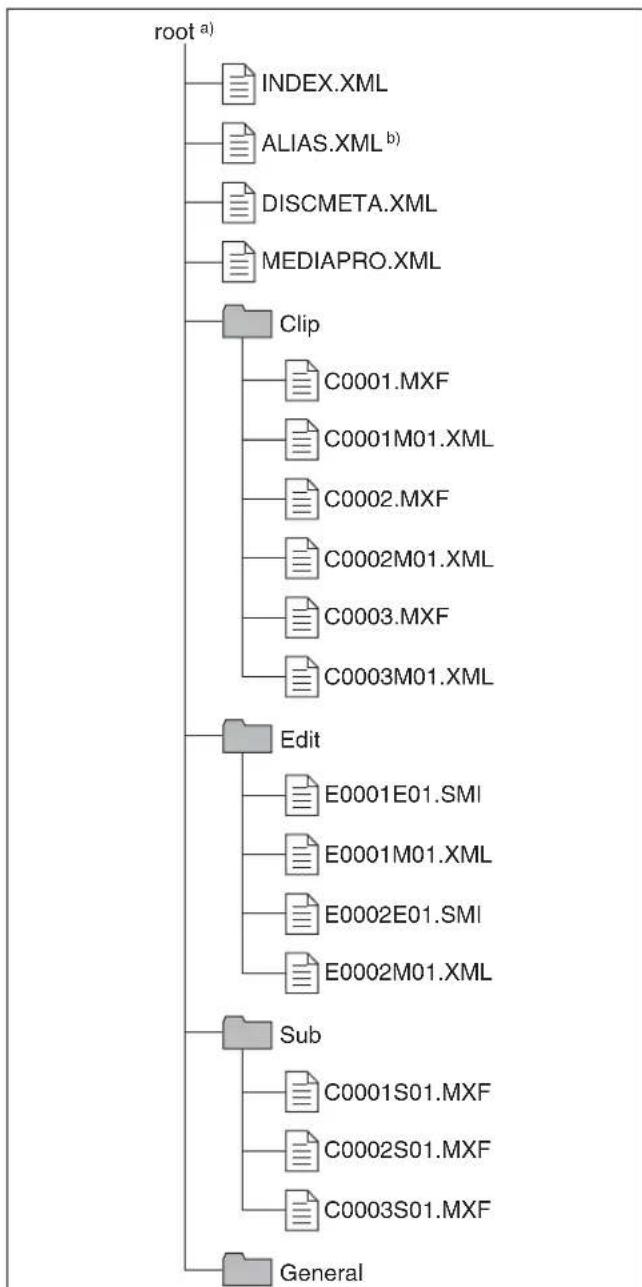

Arborescence des répertoires.... 169
Restrictions applicables aux opérations sur les fichiers.... 170
Opérations sur les fichiers en mode d'accès aux fichiers (pour Windows) 173

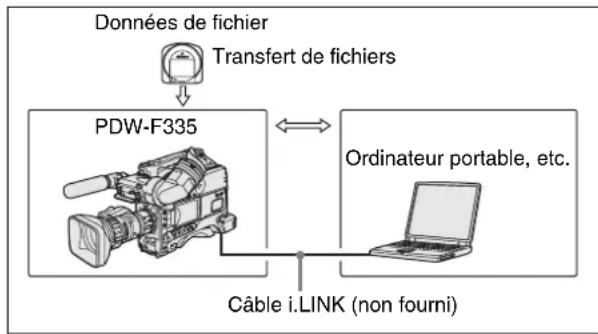

Etablissement d'une connexion FAM ..... 173
Opérations sur les fichiers .... 174
Quitter les opérations sur les fichiers..... 174
Opérations sur les fichiers en mode d'accès aux fichiers (pour Macintosh) 175
Etablissement d'une connexion FAM ..... 175
Opérations sur les fichiers .... 175
Quitter les opérations sur les fichiers..... 176

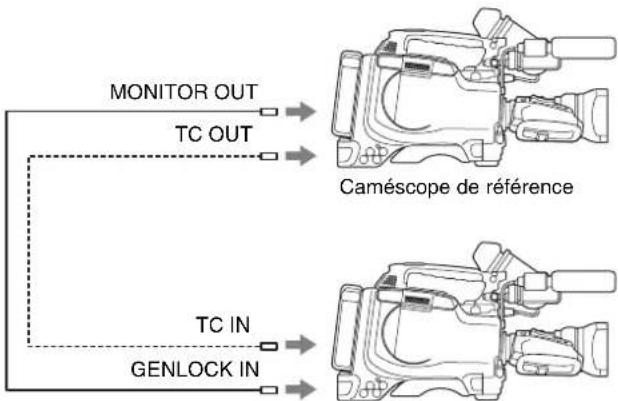

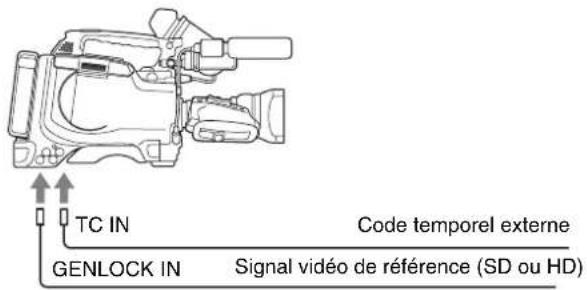

Enregistrement en code temporel continu sur les connexions FAM .....176
Annexe
Remarques importantes relatives à l'utilisation ....177
Phénomènes spécifiques aux capteurs d'images CCD.... 178
Condensation 178
Entretien....179

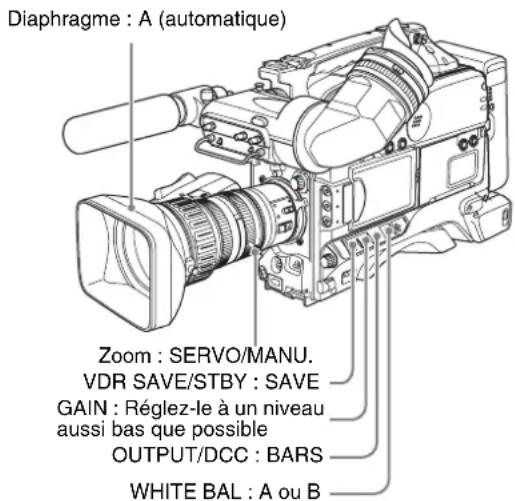

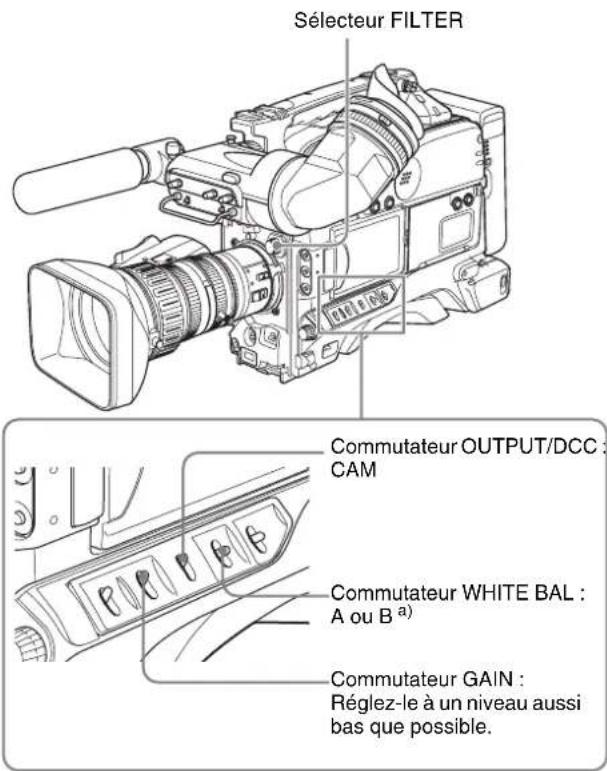

Essai du caméscope avant la prise de vue 179
Entretien.... 181
Remarque concernant la borne de batterie181
Avertissements de fonctionnement .....182
Guide de dépannage....187

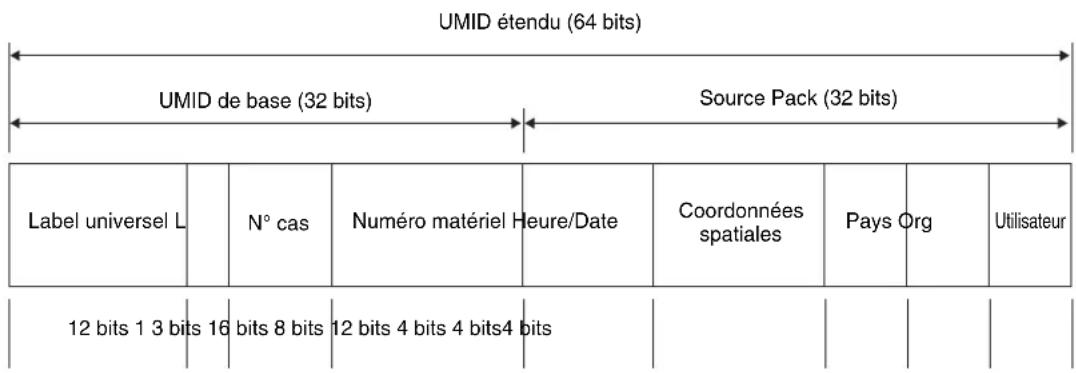

Utilisation des données UMID......189
Licence MPEG-4 191
Licence MPEG-2 Video Patent Portfolio191
Au sujet d'i.LINK....192
A propos du « Memory Stick »......193

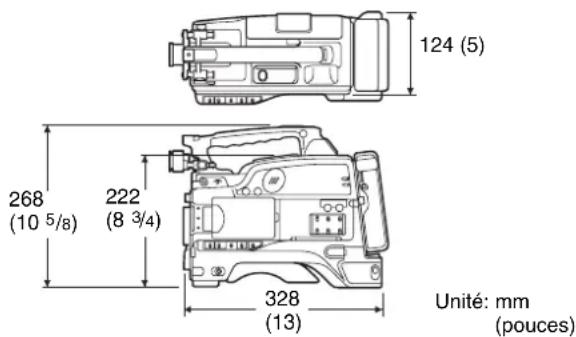

Spécifications....194
Liste de composants et accessoires en option....198
Glossaire....199
Index 203
Avant-propos
Avant l'utilisation

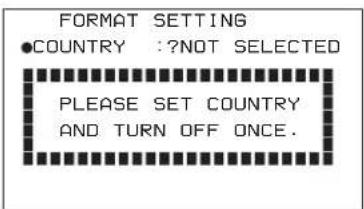

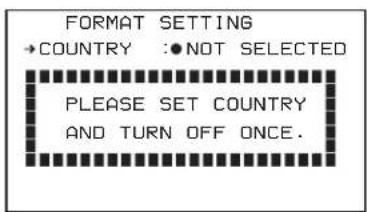

Après l'achat de cet appareil et avant de l'utiliser, vous devez régler la région d'utilisation et la fréquence d'images.
(Si ces réglages ne sont pas faits, l'appareil ne fonctionnera pas.)
Pour les détails sur ces réglages, voir « Réglage de la région d'utilisation et de la fréquence d'images » à la page 36.
Indications de fréquence d'images pour les signaux entrelacés
Dans les menus de cette unité, la fréquence d'images d'un signal entrelacé s'affiche comme « 60I » ou « 50I » avec une majuscule mais dans ce manuel elle s'affiche comme « 60i » et « 50i » avec une minuscule.
Pour les signaux progressifs, les menus et le manuel utilisent une majuscule (ex: « 30P » « 25P », « 23.98P »).
Présentation
Chapitre

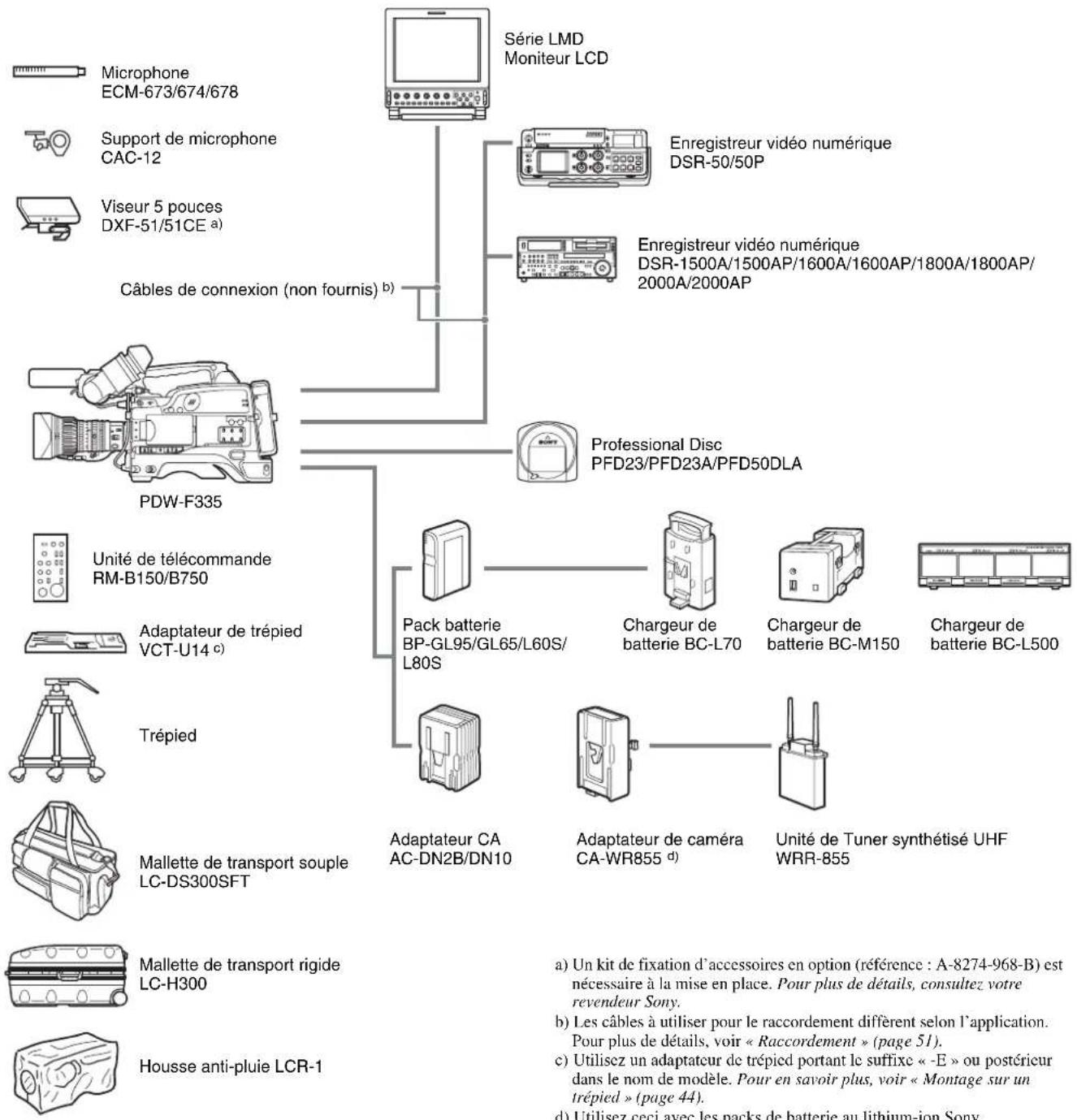

Configurations du produit
La série de caméscopes Professional Disc PDW-F335 comprend les modèles PDW-F335L et PDW-F335K avec différentes configurations de produits. Les composants et
accessoires fournis avec ces modèles sont illustrés ci-après.
PDW-F335K

Objectif avec mise au point automatique
VCL-719BXS

Viseur DXF-20W


Adaptateur de trépied VCT-U14 a)

Bandoulière

Tableau de test pour le réglage de la longueur focale de collerette
• Capuchon de la monture d'objectif
• PFD23A Professional Disc
• CD-ROM d'application XDCAM b)
- Mode d'emploi (Version Anglaise et manuel sur CD-ROM)
• Livret de garantie
Caractéristiques
Le PDW-F335 est un caméscope XDCAM ^1) HD ^2) comprenant une caméra vidéo HD qui utilise trois HD CCD du type ^1/2 -pouces avec un nombre de pixels effectifs de 1,56 million, et un lecteur Professional Disc ^1) . Cette unité offre une gamme de fonctions de prise de vue utiles pour la production vidéo, et permet la prise de vue et l'enregistrement en modes de balayage progressif ou de balayage entrelacé avec une image HD dotée de 1080 lignes de balayage effectives. Puisqu'elle prend aussi en charge l'enregistrement SD ^3) DVCAM, elle peut être utilisée comme transition entre les productions SD et HD. L'utilisation de Professional Disc ajoute un haut degré de fiabilité aux enregistrements et à la lecture, et l'unité comprend aussi beaucoup de fonctions de lecture et de modification qui exploitent les possibilité de l'accès aléatoire.
1) XDCAM et « Professional Disc » sont des marques commerciales de Sony Corporation.
2) HD : High Definition (Haute définition)
3) SD : Standard Definition (Définition standard)
Caractéristiques de la caméra
^1/_2 pouces HD CCD
L'utilisation de trois CCD à transfert d'interligne avec un nombre de pixels effectifs d'environ 1,56 million (1440 ×1080) offre une prise de vue vidéo avec un haut degré de sensibilité, une haute qualité d'image et une grande finesse.
Traitement des signaux de caméra pour une vidéo de haute qualité
Un circuit intégré spécifique à l'application (ASIC), spécialement développé pour le traitement de signaux, présente les fonctions suivantes.
- Un convertisseur A/D 12 bits assure un enregistrement d'images stable et de haute qualité.
- Les modes de balayage progressif et de balayage entrelacé sont pris en charge.
- Vous pouvez sélectionner parmi cinq modes de prise de vue/d'enregistrement HD : 23.98P ^1) , 25P, 29.97P ^2) , 50i et 59.94i ^3) , pour une prise en charge idéale d'applications diverses, dont la production de cinéma numérique, la production de programme et la production de vidéo d'événement.
- Pour l'enregistrement et la lecture au format DVCAM (SD), vous pouvez choisir librement le format d'image (16:9/4:3) et le système de diffusion standard (NTSC/PAL). Ensuite, lorsque NTSC est sélectionné, une vidéo prise à 23.98P peut aussi être soumise à l'avancement 2-
3 et enregistrée. (Le format d'enregistrement est alors 59.94i.)
1) Dans ce système, affiché comme 23.9P ou 23.98P.
2) Dans ce système, affiché comme 30P.
3) Dans ce système, affiché comme 601.
Les fonctions de prise de vue présentent plusieurs effets
Cette unité est dotée de beaucoup de fonctions fournies dans une caméra, ce qui donne à l'opérateur un contrôle créatif à l'aide de techniques variées.
Fonction d'obturateur lent
Vous pouvez accumuler un maximum de 64 images à l'aide de la fonction d'obturateur lent. Dans des conditions de faible éclairage, ceci permet de filmer une vidéo claire et sans bruit et offre un effet de fantaisie avec des images fantômes.
Fonction image par image (enregistrement à intervalles)
A l'aide de cette fonction, vous pouvez filmer des sujets qui se déplacent lentement en comprimant le mouvement dans le temps. Ceci convient à un grand nombre d'applications, telles que l'étude de la croissance de plantes ou l'avancement d'un chantier de construction.
Fonctions de prise de vue convenant à différentes conditions
- Les fonctions ATW ^1) et de diaphragme automatique permettent la prise de vue avec réglage automatique de l’équilibre des blancs et des niveaux d’intensité pour des conditions d’éclairage ambiant variables.
- En commutant entre les quatre niveaux (dont le niveau CLEAR) de filtre de densité neutre (ND), il est possible de compenser les conditions d'éclairage et de contrôler la profondeur de champ.
- Lors de la prise de vue en plein jour ou avec une température de couleur élevée, une pression sur le bouton 5600K bascule instantanément le réglage de la température de couleur vers 5600K ^2) .
- Avec le commutateur GAIN, vous pouvez ajuster le gain de l'amplificateur vidéo selon les conditions d'éclairage lors de la prise de vue. Vous pouvez modifier le réglage des valeurs du commutateur GAIN (H/M/L) pour n'importe quelle valeur entre -3 dB et +48 dB.
1) Auto Tracing White balance (équilibre des blancs à suivi automatique) 2) Seulement lorsque le commutateur WHITE BAL est dans la position PRST.
Enregistrement et rappel des réglages sur un « Memory Stick »
A l'aide d'un « Memory Stick » ^1) (fourni séparément), vous pouvez enregistrer les réglages de menus ajustés selon les conditions particulières de prise de vue, puis les rappeler si nécessaire.
1) « Memory Stick » est une marque commerciale de Sony Corporation.
Caractéristiques du lecteur de disques optiques (VDR)
Prise en charge des formats d'enregistrement et de lecture HD/SD
Pour le format d'enregistrement vidéo HD, la compression MPEG-2 MP@HL est utilisée, et vous pouvez sélectionner la qualité d'image (débit) et le temps d'enregistrement 1) selon l'application de prise de vue. L'enregistrement en format DVCAM est aussi pris en charge. Le son est enregistré comme quatre canaux ou deux canaux 2), non compressé.
1) Vous pouvez sélectionner le mode d'enregistrement parmi les trois modes: HQ (haute qualité), SP (lecture standard) et LP (lecture longue).
2) L'enregistrement DVCAM n'est disponible que pour quatre canaux.
Enregistrement de données audiovisuelles proxy
Les données audiovisuelles proxy sont des données à basse résolution qui utilisent MPEG-4 (1,5 Mbps vidéo, 64 kbps audio par canal). Avec cette unité et lors de l'enregistrement de données à haute résolution HD ou SD, les données audiovisuelles proxy à basse résolution sont automatiquement générées en même temps, et enregistrées.
Puisque les données audiovisuelles proxy sont compactes, elles peuvent être transférées à grande vitesse vers un ordinateur ou un réseau, ce qui réduit grandement la capacité de stockage nécessaire à l'enregistrement. Cette option permet l'utilisation d'un ordinateur portable pour le montage ^1) , permet la gestion de contenu sur un serveur bon marché et compact, et rend plusieurs autres applications faciles à mettre en œuvre.
1) A l'aide du logiciel PDZ-1 Proxy Browsing fourni, vous pouvez créer une EDL (liste de décisions de montage) simple.
Enregistrement de fichiers à utilisation générale
Le Professional Disc est muni d'une zone d'environ 500 Mo pour le stockage de fichiers d'ordinateur à utilisation générale.
Longues durées d'enregistrement
Lors de l'utilisation de Professional Discs à couche double, cette unité peut enregistrer environ 190 minutes en mode SP et 185 minutes en mode DVCAM.

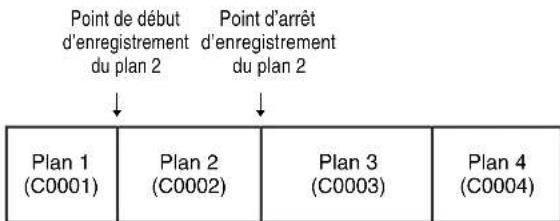

Enregistrement et lecture par unités de plan
Un plan est créé à chaque fois qu'un enregistrement est commencé ou arrêté.
- L'enregistrement se fait toujours sur une zone libre du disque. Donc, même en cas de lecture entre des prises de vue, il n'y a aucun danger d'effacement accidentel de données préalables par la prise de vue. Pendant la lecture, vous pouvez toujours commencer l'enregistrement suivant immédiatement.
- Puisque vous pouvez supprimer les plans non voulus dès la fin de leur enregistrement, vous pouvez utiliser la capacité du disque efficacement.
Il est également possible d'enregistrer le même plan même si l'enregistrement s'arrête et recommence. (Dans ce manuel, cette fonction est appelée « Enregistrement continu de plan ».)
La fonction d'enregistrement continu de plan peut être activée et désactivée depuis le système de menu.
Pour plus de détails, voir « Enregistrement avec la fonction d'enregistrement continu de plans » (page 82).
Fonctions pratiques de lecture et de recherche à l'aide des caractéristiques du disque
Recherche de miniature
Une pression sur le bouton THUMBNAIL de cette unité affiche une image représentative de chaque plan en miniature sur le moniteur LCD (affichage à cristaux liquides), sur le viseur et sur le moniteur vidéo externe. La sélection d'une miniature avec le curseur et la pression sur le bouton PLAY/PAUSE vous permettent de vérifier facilement n'importe quel plan.
Recherche par repère d'essence
Pendant ou après l'enregistrement, vous pouvez placer un d'essence repère sur n'importe quelle scène. Vous pouvez afficher un index des images munies d'un d'essence repère sur le moniteur LCD, sur le visseur et sur le moniteur vidéo externe. Vous pouvez aussi ajouter des d'essence repères après l'enregistrement à l'aide du logiciel PDZ-1 Proxy Browsing fourni.
Fonction extension
La fonction extension vous permet de diviser un plan sélectionné en 12 blocs et d'afficher une miniature de la première image dans chaque bloc de la liste des miniatures. Vous pouvez également procéder de la même façon et diviser le segment entre un repère sélectionné et le repère suivant. L'extension peut être répétée jusqu'à trois fois pour afficher un total de 1728 miniatures. Cette fonction vous permet de revoir rapidement le plan ou segment sélectionné et de rechercher efficacement une scène précise.
Sélection de scènes
Vous pouvez choisir des plans dans le disque pour créer une liste de plans. Les plans de cette liste peuvent être lus dans n'importe quel ordre. Un seul disque peut contenir jusqu'à 99 listes de plans.
Fonctions d'enregistrement audio
Le son est enregistré en données non compressées avec une quantification de 16 bits et une fréquence d'échantillonnage de 48 kHz. Selon les besoins de prise de vue et la durée d'enregistrement, vous pouvez sélectionner soit deux ou quatre canaux. (Seulement quatre canaux pour l'enregistrement DVCAM.)
- L'unité est équipée d'un microphone stéréo avant.
- Il y a deux connecteurs AUDIO IN (XLR, 3 broches) à l'arrière de l'unité, utilisables comme entrées de ligne ou de microphone.
- Vous pouvez utiliser l'adaptateur de caméra CA-WR855 (fourni séparément) pour installer le tuner synthétisé de la série WRR-855 (fourni séparément) sans utiliser de câble de connexion.
- Vous pouvez sélectionner les signaux audio à enregistrer sur le disque parmi les entrées audio du microphone stéréo, des connecteurs AUDIO IN et du tuner synthétisé UHF, et les distribuer à n'importe quel canal audio.
Caractéristiques d'entrée/sortie
Équipé d'un connecteur i.LINK
Le connecteur i.LINK de cet appareil prend en charge les deux fonctions ci-dessous.
Sortie flux DV (connexion mode AV/C ^1 ): Un flux DV peut être émis par le connecteur i.LINK de cette unité, et être stocké sur enregistreur DV ou système de montage non linéaire compatible DV. Pour l'enregistrement et la lecture en format MPEG HD, il est possible d'émettre un flux converti en DV.
Accès aux fichiers depuis un ordinateur (connexion FAM ^2 ): Une connexion FAM entre cette unité et un ordinateur permet la lecture d'information vidéo, audio et métadonnées sur le disque, et leur écriture en tant que fichiers. (Il est possible d'écrire et de lire les données comme des fichiers normaux sur un ordinateur.)
Avec cette fonction, un dispositif de montage non linéaire connecté à cette unité peut être utilisé pour le montage vidéo HD direct ou le simple montage de données audiovisuelles proxy, ce qui rend la production de travail plus efficace.
Autres connecteurs entrée/sortie de signaux
Connecteur sortie composant analogique HD/SD
Lors de l'enregistrement et la lecture vidéo HD, il est possible d'émettre soit des signaux HD soit des signaux convertis en SD. (La sélection de signaux de sortie est effectuée dans un menu.)
Connecteur sortie vidéo composite
La vidéo 50i/25P est émise en signaux PAL, la vidéo 60i/30P est émise en signaux NTSC, et la vidéo 23.98P est émise en signaux NTSC qui ont été traités avec avancement 2-3.
Connecteurs d'entrée/sortie du code temporel
L'unité est fournie avec un seul connecteur entrée/sortie (contrôlé par un commutateur).
Connecteur GENLOCK
Le signal de référence SD ou HD peut être entré pour appliquer un genlock à la caméra.
Connecteur de lampe vidéo
Il y a un connecteur d'interface pour une lampe vidéo de 50 W maximum et un commutateur de contrôle. Selon le réglage du commutateur, vous pouvez allumer ou éteindre la lampe quand l'enregistrement commence et se termine.
Connecteur de télécommande
Connectez la télécommande RM-B150/B750 (fournie séparément) ou une autre télécommande, pour permettre le contrôle à distance des fonctions de prise de vue de cette unité.
Connecteurs de sortie audio
L'unité est fournie avec des prises phono, qui permettent la sortie en stéréo.
Prise écouteurs (monaural/stéréo)
Les canaux audio à contrôler peuvent être sélectionnés avec le commutateur MONITOR sur le côté de l'unité. Basculez entre monaural et stéréo à l'aide des menus.
Autres caractéristiques
Fonctions d'interface conviviales
Commutateurs ASSIGN (assignables)
L'unité est fournie avec quatre commutateurs ASSIGN ; deux sur l'avant et les autres sur le haut de la poignée. Vous pouvez assigner diverses fonctions à ces commutateurs. En assignant des fonctions fréquemment utilisées à ces commutateurs, vous pouvez utiliser les fonctions désirées instantanément, par exemple lors d'opérations de prise de vue. Les fonctions pouvant être assignées sont comme suit.
- Contrôle zoom d'objectif (téléobjectif/grand angle)
- Fonction de mise au point facile
- Fonction turbo gain
Moniteur LCD couleur 3,5 pouces
Le moniteur LCD sur le côté de l'unité peut être commuté pour afficher les images et données suivantes :
- Information d'état, dont les compteurs de niveaux audio pour quatre canaux et le code temporel
- Liste des miniatures de la vidéo enregistrée sur le Professional Disc
- Une image en lecture de la vidéo enregistrée sur le Professional Disc
• L'image de la caméra
Remarques
- L'image sur le moniteur LCD est coupée sur 4% environ depuis chacun des quatre bords de l'image vidéo réellement capturée. Pour un cadrage correct, utilisez toujours le viseur.
- Lorsque la région d'utilisation est réglée sur « PAL AREA » (fréquence d'images 50i ou 25P), l'image apparaissant sur le moniteur LCD peut perdre en qualité, avec des crénelages au niveau des diagonales, mais cela n'est pas un dysfonctionnement.
Guide des pièces et des commandes
Avant
Après le verrouillage de la position de l'objectif à l'aide du levier de verrouillage, placez ce caoutchouc sur la projection inférieure. Ceci fixe la monture d'objectif, empêchant son desserrage.
②Capuchon de la monture d'objectif
Retirez en levant le levier de verrouillage de l'objectif (voir page 14). Si aucun objectif n'est monté, gardez ce capuchon en place pour éviter que de la poussière ne pénètre à l'intériteur.
③ Connecteur LENS (12 broches)
Connectez un câble d'objectif si vous utilisez un objectif 2/3 pouces ou un objectif 1/2 pouces de type câble. Ce connecteur n'est pas utilisé pour un objectif de type 1/2 pouces, qui est connecté par la griffe à l'intérieur de la monture d'objectif.
Consultez votre revendeur Sony quand vous utilisez un objectif autre que le VCL-719BXS (fourni avec le PDW-F335K).
Remarque
Lors du montage ou du retrait de l'objectif de cette unité, mettez tout d'abord l'unité hors tension.
4 Commutateur AUTO W/B BAL (réglage automatique de l'équilibre des blancs/noirs)
Active les fonctions de réglage automatique de l'équilibre des blancs/noirs.
WHT : Règle l'équilibre des blancs automatiquement. Si le commutateur WHITE BAL (voir page 16) est sur A ou B, le réglage de l'équilibre des blancs est enregistré dans la mémoire correspondante. Si le commutateur
WHITE BAL est sur PRST, la fonction de réglage automatique de l'équilibre des blancs ne fonctionne pas.
BLK : Règle le palier de noir et l'équilibre des noirs automatiquement.
⑤ Bouton REC (démarrage de l'enregistrement)
Appuyez sur ce bouton pour lancer l'enregistrement. Appuyez de nouveau sur ce bouton pour stopper l'enregistrement. L'effet est le même que celui du bouton REC de l'objectif fourni. Si la fonction REC SWITCH est affectée au commutateur ASSIGN à la page ASSIGNABLE du menu OPERATION, vous pouvez utiliser le commutateur au lieu du bouton REC.
⑥Capteur autofocus de télémétrie
Quand un objectif de mise au point automatique VCL-719BXS (fourni avec le PDW-F335K) est monté, il mesure la distance du sujet et met l'objectif au point automatiquement.
Ce capteur est fourni comme fonction auxiliaire pour améliorer la vitesse de mise au point. Même si ce capteur est bloqué, la précision de mise au point ne sera pas affectée.
⑦ Connecteur VF (viseur) (20 broches)
Pour connecter le viseur fourni.
⑧ Monture d'objectif (monture à baïonnette spéciale) Pour fixer l'objectif.
⑨ Sélecteur FILTER
Sélectionne l'un des quatre filtres à densité neutre (ND) incorporés à cette unité.
| Numéro de la position | Filtre ND |
| 1 CLEAR | |
| 2 | 14 ND (atténue la lumière à environ 14 ) |
| 3 | 116 ND (atténue la lumière à environ 116 ) |
| 4 | 164 ND (atténue la lumière à environ 164 ) |
Normalement, réglez-le sur 1 (CLEAR).
Pour une prise de vue avec le diaphragme de l'objectif grand ouvert en cas de profondeur de champ réduite, ou lorsque le sujet est trop intensément éclairé et la fonction de réglage automatique du diaphragme n'opère pas correctement, sélectionnez une position appropriée. Si vous utilisez ce sélecteur avec l'élément de menu d'affichage de sélection de filtre réglé sur ON (voir page 149), le nouveau réglage apparaît sur l'écran du viscur pendant environ 3 secondes.
Vous pouvez modifier un réglage du menu MAINTENANCE pour que des réglages différents d'équilibre des blancs puissent être stockés pour des positions différentes du sélecteur FILTER. Cela vous permet d'obtenir automatiquement un équilibre des blancs optimal pour les conditions prise de vue en cours, en couplage avec la sélection de filtre.
Pour les détails, voir « Pour régler l'équilibre des blancs » (page 61).
⑩Bouton ZEBRA
Appuyez pour afficher un motif de zébrure (bandes diagonales) dans l'écran de viseur. Le motif de zébrures est défini en usine pour indiquer les zones de l'image dans lesquelles le niveau vidéo est d'environ 70%. Cependant, à la page VF SETTING du menu OPERATION, vous pouvez modifier le réglage de manière à ce que les zones dans lesquelles le niveau vidéo est égal ou supérieur à 100% soient également affichées. De plus, vous pouvez aussi changer le niveau vidéo pour l'affichage de motif de zébrure dans une gamme de 30% à 107%.
Pour les détails, voir « Réglage de l'affichage de l'écran du viseur » à la page 150.
⑪ Commutateurs ASSIGN
Vous pouvez assigner les fonctions désirées à chacun des commutateurs EZ MODE 1 et ASSIGN 2 depuis la page ASSIGNABLE du menu OPERATION. Les fonctions suivantes sont les réglages prédéfinis d'usine des commutateurs.
| Commutateur Fonction | |
| ASSIGN 1/EZ MODE | EZ MODE (mode EZ ON/OFF) |
| Commutateur Fonction | |
| ASSIGN 2 Aucune attribution (équivalent à une sélection OFF dans le menu d'attribution de fonction) |
Pour les détails, voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156.
⑫Levier de verrouillage de l'objectif
Après insertion de l'objectif dans la monture, tournez la bague de la monture d'objectif au moyen de ce levier pour verrouiller l'objectif en position.
Après le verrouillage de l'objectif, veillez à utiliser le caoutchouc de fixation de monture d'objectif afin d'empêcher l'objectif de se détacher.
⑬Bouton MENU
Permet de changer la sélection de la page ou un réglage dans le menu.
Pour savoir comment utiliser le bouton MENU, voir « Opérations de base des menus » à la page 142.
14 Commutateur SHUTTER
Réglez ce commutateur sur ON pour utiliser l'obturateur électronique. Passez-le sur SEL pour sélectionner la vitesse d'obturation ou le réglage du mode d'obturation dans la plage définie préalablement à l'aide du menu. Lorsque vous actionnez ce commutateur, le nouveau réglage apparaît dans la zone d'affichage de modification de réglage/progression d'ajustement pendant environ 3 secondes.
Pour les détails sur la vitesse d'obturation et les réglages de mode d'obturation, voir « Réglage de l'obturateur électronique » à la page 64.
15 Bouton AUDIO LEVEL
Pour ajuster le niveau d'entrée des canaux audio 1 et 2. Vous pouvez désactiver ce bouton en réglant les éléments AUDIO CH1 LEVEL et AUDIO CH2 LEVEL sur la page AUDIO-1 du menu MAINTENANCE. (Le bouton est activé par défaut.)
Côté Droit
Près de l'avant
Appuyez pour allumer le bouton et réglez la température de couleur standard pour une prise de vue à 5600K. Utilisez ce bouton pour des prises de vue à l'extérieur durant la journée ou sous un éclairage avec une température supérieure. Ce bouton ne fonctionne que si le commutateur WHITE BAL est réglé sur PRST.
② Commutateur LIGHT
Détermine la manière dont une lampe vidéo raccordée au connecteur LIGHT (voir page 24) est allumée ou éteinte.
AUTO : Si le commutateur POWER de la lampe vidéo est sur on, la lampe vidéo s'allume automatiquement lorsque le caméscope enregistre.
MAN : Vous pouvez allumer ou éteindre manuellement la lampe vidéo avec son propre commutateur.
Remarques
- Lorsque ce commutateur est sur AUTO, au début de l'enregistrement, l'image est enregistrée même si l'éclairage varie jusqu'à ce que la lampe vidéo s'allume. Si le début de l'enregistrement est important, il est recommandé de régler ce commutateur sur MAN. Toutefois, en mode d'enregistrement à intervalle, la lampe vidéo s'allume automatiquement juste avant le démarrage de l'enregistrement.
- Pour assurer un fonctionnement correct de la lampe vidéo, Sony recommande l'utilisation du pack de batteries BP-GL95 avec le caméscope.
③ Commutateur GAIN
Permet de commuter le gain de l'amplificateur vidéo pour l'adapter aux conditions d'éclairage pendant la prise de vue. Les gains correspondant aux réglages L, M et H peuvent être sélectionnés dans le menu. (Les réglages usine sont L = 0 dB, M = 9 dB et H = 18 dB.)
Lorsque ce commutateur est réglé, le nouveau réglage apparaît dans la zone d'affichage de modification de réglage/progression d'ajustement de l'écran du viseur pendant environ 3 secondes.
Pour les détails, voir « Réglage des valeurs de gain pour les positions du commutateur GAIN » à la page 153.
④ Commutateur VDR SAVE/STBY (enregistrement/veille VDR)
Pour commuter l'état de l'alimentation du VDR quand l'enregistrement est arrêté momentanément (REC PAUSE).
SAVE : Au début de l'enregistrement, un son de fonctionnement interne peut être enregistré. Il y a un court délai entre le moment d'appuyer sur le bouton REC et le début de l'enregistrement, mais comme la consommation d'énergie est inférieure à celle de l'état de veille.
STBY : Quand le bouton REC est pressé, l'enregistrement commence tout de suite.
Remarques
- Même si le commutateur est du côté SAVE, l'appareil quitte le mode SAVE (économie d'énergie) et passe en mode STBY (veille) quand vous quittez le mode REC PAUSE en exécutant la lecture pour contrôler une vidéo enregistrée ou en affichant l'écran des miniatures (page 85). Pour remettre l'appareil en mode SAVE, remettez-le en mode REC PAUSE après l'enregistrement, ou mettez-le hors tension et à nouveau sous tension.
- Un son de fonctionnement interne peut être enregistré au début de l'enregistrement quand le commutateur VDR SAVE/STBY est réglé à SAVE.
⑤ Commutateur POWER
Ce commutateur permet de mettre le caméscope sous et hors tension.
⑥ Bouton MONITOR (réglage du volume du moniteur)
Contrôle le volume acoustique à l'exception de la tonalité d'avertissement émise via le haut-parleur intégré ou les écouteurs en option. Lorsque le bouton est tourné au niveau minimum, aucun son ne peut être entendu.
⑦ Bouton ALARM (réglage du volume d'alarme)
Contrôle le volume acoustique de la tonalité d'avertissement émise via le haut-parleur intégré ou les écouteurs en option. Lorsque le bouton est tourné au niveau minimum, aucun son ne peut être entendu.
Minimum

Maximum
8 Moniteur LCD
Affiche la caméra vidéo, des avertissements relatifs au VDR, la capacité restante de la batterie, la capacité restante du disque, les niveaux audio, les données temporelles, etc.
Pour les détails, voir « Affichage d'état sur le moniteur LCD » à la page 18.
⑨ Commutateur MENU
Quand vous positionnez sur ON, le menu s'affiche. Lorsque vous le positionnez sur STATUS, l'état du caméscope (des réglages en cours) s'affiche.
Pour les détails, voir « Affichage des menus » à la page 142.
⑩ Commutateur WHITE BAL (mémoire d'équilibre des blancs)
Pour contrôler le réglage de l'équilibre des blancs.
PRST : Règle la température de la couleur sur la valeur prédéfinie (le réglage en usine : 3200K). Utilisez ce réglage si vous n'avez pas le temps de régler l'équilibre des blancs.
A ou B : Rappelle les réglages de l'équilibre des blancs déjà enregistrés en A ou B.
Pressez le commutateur AUTO W/B BAL (voir page 13) du côté WHT, pour régler automatiquement l'équilibre des blancs et enregistrer les réglages dans la mémoire A ou la mémoire B. Le bouton 5600K ne fonctionne pas.
Vous pouvez utiliser le commutateur AUTO W/B BAL même lorsque ATW 1) est actif.
B (ATW) : Lorsque ce commutateur est réglé sur B et que WHITE SWITCH est réglé sur ATW à la page WHITE SETTING du menu MAINTENANCE,
ATW est activé. Lorsque ce commutateur est réglé, le
nouveau réglage apparaît dans la zone d'affichage de modification de réglage/progression d'ajustement de l'écran du viseur pendant environ 3 secondes. Vous pouvez affecter la fonction ATW à un commutateur ASSIGN à la page ASSIGNABLE du menu OPERATION.
Pour savoir comment affecter des fonctions à un commutateur ASSIGN, voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156.
1) ATW (équilibre des blancs à suivi automatique) : L'équilibre des blancs de l'image filmée est automatiquement ajusté aux variations des conditions d'éclairage.
⑪ Commutateur OUTPUT/DCC (signal de sortie/ commande de contraste dynamique)
Commute le signal vidéo, qui est transmis au lecteur de disque vidéo (appelé « VDR » pour Video Disc Drive), au viseur et au moniteur vidéo depuis la section caméra, entre:
BARS : Transmet le signal de barres de couleur.
CAM : Transmet le signal vidéo à partir de la caméra. Lorsqu'il est sélectionné, vous pouvez allumer et éteindre le DCC 1).
1) DCC (Contrôle de contraste dynamique) : Sur un arrière-plan très lumineux avec le diaphragme ouvert et réglé sur le sujet, les objets à l'arrière-plan sont perdus dans le reflet. La fonction DCC supprime
l'intensité élevée, rétablit la plupart des détails perdus et est particulièrement efficace dans les situations suivantes :
- Prise de vue d'un sujet à l'ombre un jour ensoleillé
- Prise de vue d'un sujet en intérieur, sur fond, à travers une fenêtre.
- Toutes les scènes à contraste élevé
OUTPUT : BARS, DCC : OFF Un signal de barres de couleur est transmis et le circuit DCC ne fonctionne pas. Utilisez ce réglage pour ajuster le moniteur vidéo, pour enregistrer le signal de barres de couleur, etc.

OUTPUT : CAM, DCC : OFF
Le signal vidéo en provenance de la caméra est transmis et le circuit DCC ne fonctionne pas. ARS

OUTPUT : CAM, DCC : ON
Le signal vidéo en provenance de la caméra est ONOFFtransmis et le circuit DCC fonctionne.
DCC
Boutons de contrôle du moniteur LCD
A chaque pression du bouton, l'affichage du moniteur LCD varie comme indiqué ci-dessous.
| Indication d'affichage | Signification |
| Vidéo avec information superposée | Lorsque le commutateur MENU est positionné sur STATUS, les réglages principaux de cette unité apparaissent sur l'écran du viseur. |
| Vidéo sans information superposée | Seule la vidéo apparaît. |
| Affichage de l'état Les indications du compteur, les avertissements, les niveaux audio et des informations de ce type apparaissent. Aucune image vidéo n'apparaît. | |
Si vous appuyez sur ce bouton pendant l'affichage de l'écran de miniatures, la durée du plan sélectionné est divisée en 12, et la première image de chaque division est affichée dans un autre affichage de miniatures (fonction extension). A chaque pression du bouton, la division est répétée (jusqu'à trois fois, avec 1728 divisions). Maintenez le bouton SHIFT enfoncé et appuyez sur ce bouton pour revenir en arrière dans le processus de division.
Pour les détails sur la fonction extension, voir page 89.
② Bouton COUNTER/CHAPTER (changement de l'affichage du compteur/chapitre)
A chaque pression de ce bouton, l'affichage du compteur varie comme indiqué ci-dessous. Ce réglage n'est activé que lorsque l'affichage du moniteur LCD est réglé sur STATUS à l'aide du bouton DISPLAY/EXPAND.
COUNTER : Affiche le temps d'enregistrement/de lecture écoulé.
TC : Affiche le code temporel.
U-BIT : Affiche les données de bits d'utilisateur.
Si vous appuyez sur ce bouton lors de l'affichage de l'écran de miniatures, une liste apparaît avec les images sur lesquelles des repères d'essence sont enregistrés (fonction chapitre). Appuyez à nouveau sur cette touche pour revenir à l'affichage normal de miniatures.
En affichant les miniatures avec des repères d'essence attachés au lieu des images d'index, vous pouvez contrôler les contenus des plans plus facilement et plus rapidement. Ceci est aussi utile pour rechercher de longs plans.
Pour les détails sur la fonction chapitre, voir page 88.
③Bouton RESET
Réinitialise l'affichage des données temporelles lorsque l'affichage du moniteur LCD est réglé sur STATUS ou CHAR à l'aide du bouton DISPLAY/EXPAND. En fonction des réglages du commutateur PRESET/REGEN/CLOCK (voir page 23) et du commutateur F-RUN/SET/R-RUN (voir page 23), ce bouton réinitialise l'affichage comme indiqué ci-dessous.
| Réglages des boutons et des commutateurs | Pour réinitialiser |
| Bouton COUNTER/CHAPTER : COUNTER | Compteur à 0:00:00:00 |
| Bouton COUNTER/CHAPTER : TC Commutateur PRESET/REGEN/CLOCK : PRESET Commutateur F-RUN/SET/R-RUN : SET | Code temporel à 00:00:00:00 |
| Bouton COUNTER/CHAPTER : U-BIT Commutateur PRESET/REGEN/CLOCK : PRESET Commutateur F-RUN/SET/R-RUN : SET | Données bits utilisateura) à 00 00 00 00 b) |
a) Parmi les bits de code temporel pour chaque image enregistrée sur le disque, les bits pouvant être utilisés pour enregistrer de l'information utile pour l'utilisateur comme le numéro de scène, le lieu de la prise de vue, etc.
b) Ne peuvent être réinitialisés que lorsque l'affichage est réglé sur STATUS. Lorsqu'il est réglé sur CHAR, la réinitialisation n'est pas possible.
Pour les détails, voir « Réglage des données temporelles » à la page 68.
Si vous appuyez sur ce bouton quand les miniatures d'images avec repères sont affichées à l'aide du bouton COUNTER/CHAPTER, ou quand les miniatures de divisions de plans sont affichées à l'aide du bouton DISPLAY/EXPAND, vous revenez à l'affichage normal de miniatures.
④ Bouton BRIGHT (luminosité)
Pour régler la luminosité du rétroéclairage. Chaque pression sur ce bouton fait progresser la luminosité du rétroéclairage parmi les quatre niveaux suivants :
H : Sélectionnez cette position pour voir le moniteur LCD en plein jour.
M : Niveau de luminosité entre H et L.
L : Choisissez cette option pour voir le moniteur LCD à l'intérieur ou à l'extérieur pendant la nuit.
OFF : Pour éteindre le rétroéclairage (vous pouvez voir la vidéo avec éclairage normal). Sélectionnez cette option pour l'extérieur jour quand la lumière du soleil donne directement sur l'écran du moniteur LCD.
Affichage d'état sur le moniteur LCD
L'affichage suivant apparaît lorsque l'affichage du moniteur LCD est réglé sur STATUS à l'aide du bouton DISPLAY/EXPAND.
Indique le format de vidéo actuellement lu ou enregistré.
HD HQ : Mode HQ (haute qualité) en format vidéo MPEG HD
HD SP : Mode SP (lecture standard) en format vidéo MPEG HD
HD LP : Mode LP (lecture longue) en format vidéo MPEG HD
DVCAM : Format DVCAM
②Indicateur de lecture
Apparaît pendant la lecture.
③Indicateur de mode de balayage de la caméra
Indique le mode de balayage de la caméra de la vidéo actuellement lue ou enregistrée.
• Si NTSC AREA est sélectionné 1)
60I : 59,94 champs par seconde, mode de balayage entrelacé
30P : 29,97 images par seconde, mode de balayage progressif
23.98P : 23,98 images par seconde, mode de balayage progressif (conversion à 60i à l'avancement 2-3)
• Si PAL AREA est sélectionné 1)
50I : 50 champs par seconde, mode de balayage entrelacé
25P : 25 images par seconde, mode de balayage progressif
1) Réglage COUNTRY sur la page FORMAT du menu OPERATION (voir page 118).
Remarque
Il est possible qu'aucune indication ne s'affiche lorsque cet appareil ne peut pas identifier le mode de balayage de la caméra, par exemple lors de la lecture d'un disque enregistré avec un autre dispositif.
④Indicateur de mode de temps non réel.
Apparaît quand le code temporel non réel est sélectionné.
⑤Indicateur de synchronisation externe
Apparaît lorsque le générateur de code temporel interne est verrouillé sur une entrée de signal externe au connecteur TC (code temporel) (commutateur de sélection IN/OUT: IN).
⑥ Affichage de canal audio
Pour afficher le mode de canaux audio pendant
l'enregistrement ou la lecture.
2ch : mode deux canaux (uniquement quand le format MPEG HD est sélectionné)
4ch : mode quatre canaux
⑦Indicateur de suspension
Apparaît lorsque le générateur interne de code temporel est arrêté.
⑧Indicateurs de niveau audio
Indique les niveaux de lecture ou d'enregistrement audio des canaux 1 à 4.
⑨ Niveau d'avertissement de basse tension de la batterie au Lithium
Apparaît lorsque la tension de la batterie de sauvegarde au lithium interne (CR2032) est faible. Si cette indication apparaît, remplacez immédiatement la batterie au lithium (voir page 35).
⑩Indicateur de capacité restante de la batterie
| Affichage | Tension de batterie | |
| BP-L90A/L60S/L80S | Autres batteries | |
| BATT E [■■■■■■■■] F | 15,5 V ou plus | 17,0 V ou plus |
| BATT E [■■■■■■■] F | 15,1 à 15,5 V | 16,0 à 17,0 V |
| BATT E [■■■■■■■] F | 14,6 à 15,1 V | 15,0 à 16,0 V |
| BATT E [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ | 13,8 à 14,6 V | 14,0 à 15,0 V |
| BATT E [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ | 12,9 à 13,8 V | 13,0 à 14,0 V |
| BATT E [■■] F 12,0 à 12,9 V 12,0 à 13,0 V | ||
| BATT E [■] F 10,8 à 12,0 V 11,0 à 12,0 V | ||
| BATT E [ ] F 10,8 V ou moins 11,0 V ou | moins | |
| Affichage Tension de batterie | |
| BP-GL95/GL65/IL75/M100, Système de batterie Anton Bauer | |
| BATT E [■■■■■■■] F | De 80 à 100% |
| BATT E [■■■■■■■] | 70% |
| BATT E [■■■■■■] | 60% |
| BATT E [■■■■■] | 50% |
| BATT E [■■■■] | 40% |
| BATT E [■■■] | 30% |
| BATT E [■■] | 20% |
| BATT E [■] | 10% |
| BATT E [] | 0% |
⑪Indicateur de capacité de disque restante
| Affichage | Temps d'enregistrement restant |
| DISC E [■■■■■■■] B | Plus de 30 minutes |
| DISC E [■■■■■■] B | 25 à 30 minutes |
| DISC E [■■■■■] B | 20 à 25 minutes |
| DISC E [■■■■] B | 15 à 20 minutes |
| DISC E [■■■] B | 10 à 15 minutes |
| DISC E [■■] B | 5 à 10 minutes |
| DISC E [■] B | 2 à 5 minutes |
| DISC E [■] B (clignotant) | 0 à 2 minutes |
| DISC E [ ] B (clignotant) | 0 minute |
⑫ Affichage des plans restants
Affiche le nombre de plans restants pouvant être enregistrés. L'affichage clignote une fois par seconde lorsque le nombre de plans restants est inférieur à 10. Il clignote 4 fois par seconde lorsque le nombre de plans restants atteint 0.
13 Zone d'indicateur d'avertissement
Affiche des avertissements lorsqu'un problème d'enregistrement ou de condensation se produit.
Pour les détails, voir « Avertissements de fonctionnement » à la page 182.
14 Affichage du compteur temps
Chaque pression du bouton COUNTER/CHAPTER vous fait progresser parmi l'affichage du code temporel, des bits d'utilisateur et de l'information compteur. Vous pouvez afficher la date et l'heure en utilisant le bouton fléché à quatre directions sur le panneau latéral de contrôle.
TCG : Valeur du générateur de code temporel
TCR : Valeur du lecteur de code temporel
UBG : Valeur du générateur de bits d'utilisateur
UBR : Valeur du lecteur de bits d'utilisateur
CNT : Information de compteur
CLK : Heure donnée par l'horloge interne
Vous pouvez afficher TCG et UBG lorsque le disque est arrêté et pendant l'enregistrement, et TCR et UBR pendant la lecture.
CLK apparaît lorsque le bouton COUNTER/CHAPTER a été pressé pour afficher TC et le commutateur PRESET/REGEN/CLOCK est réglé sur CLOCK.
Près de l'arrière
S'allume ou clignote lorsqu'une anomalie a lieu dans la section du VDR.
Pour les détails sur la signification des états de l'indicateur WARNING, voir « Avertissements de fonctionnement » à la page 182.
②Indicateur ACCESS
Ceci s'éclaire lorsque des données sont écrites ou lues sur le disque.
③Haut parleur intégré
Le haut-parleur peut être utilisé pour contrôler le son E-E ^1) pendant l'enregistrement et le son de lecture pendant la lecture. Le haut-parleur fait également entendre les alarmes afin de renforcer les avertissements visuels. Si vous raccordez des écouteurs à la prise EARPHONE, le son du haut-parleur est automatiquement coupé.
1) E-E : Abréviation de « Electric-to-Electric ». En mode E-E, les signaux vidéo et audio reçus par le caméscope sont transmis après leur passage à travers des circuits électriques internes uniquement. Ceci peut être utile pour contrôler les signaux d'entrée.
Pour les détails sur les alarmes, voir « Avertissements de fonctionnement » à la page 182.
④ Couvercle de protection du panneau latéral de contrôle
Ouvrez pour accéder au panneau latéral de contrôle (voir page 21).
⑤Prise EARPHONE
En raccordant les écouteurs, vous pouvez surveiller le son E-E pendant l'enregistrement et le son de lecture pendant la lecture. En cas d'alarme, vous pouvez entendre la tonalité d'alarme par les écouteurs. Le son du haut-parleur intégré est automatiquement coupé lorsque des écouteurs sont branchés sur la prise.
Vous pouvez sélectionner monaural ou stéréo sur la page AUDIO-2 du menu MAINTENANCE.
⑥ Bouton et indicateur EJECT
Appuyez sur ce bouton pour insérer ou éjecter un disque. L'indicateur clignote quand le disque est éjecté.
⑦ Bouton et indicateur F REV (retour rapide)
Ce bouton permet la lecture rapide en arrière. L'indicateur s'allume lors de la lecture rapide en arrière.
⑧ Bouton et indicateur PLAY/PAUSE
Appuyez sur ce bouton pour voir des images vidéo à l'aide de l'écran du viseur ou d'un moniteur vidéo couleur.
L'indicateur s'allume pendant la lecture.
Appuyez à nouveau sur ce bouton pendant la lecture pour l'arrêter momentanément, et produire une image fixe. A ce moment, l'indicateur clignote.
Cette unité est équipée d'une fonction de recherche couleur à une vitesse quatre fois plus rapide environ que la lecture normale, pour la vérification facile de matériel enregistré. Pour utiliser la fonction de recherche couleur à une vitesse quatre fois plus rapide environ que la lecture normale, appuyez sur le bouton F REV ou le bouton F FWD pendant la lecture.
A ce moment, l'indicateur PLAY et l'indicateur F REV ou F FWD s'allument.
⑨ Bouton et indicateur F FWD (avance rapide)
Ce bouton permet la lecture rapide en avant. L'indicateur s'allume lors de la lecture rapide en avant.
10 Bouton NEXT
Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur R.ST :
Ceci sert à passer au repère REC START suivant.
Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur CLIP :
Ceci sert à passer à la première image du plan suivant. Pendant le saut, l'indicateur F FWD clignote. Si vous appuyez sur ce bouton en même temps que sur le bouton F FWD, le saut est jusqu'à la dernière image du dernier plan enregistré sur le disque.
Pour plus de détails, voir « Enregistrement des repères de plan » (page 72).
⑪ Bouton STOP
Appuyez sur ce bouton pour arrêter la lecture du disque.
⑫ Bouton PREV (précédent)
Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur R.ST : Ceci sert à passer au repère REC START suivant.
Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur CLIP : Ceci sert à passer à la première image du plan actuel ou à la première image du plan précédent lorsqu'on appuie sur le bouton PREV à la première image du plan actuel.
Pendant le saut, l'indicateur F REV clignote. Si vous appuyez sur ce bouton en même temps que sur le bouton F REV, le saut est jusqu'à la première image du premier plan enregistré sur le disque.
Pour plus de détails, voir « Enregistrement des repères de plan » (page 72).
Panneau latéral de contrôle (sous le couvercle de protection)
Grâce à une combinaison des deux commutateurs, vous pouvez sélectionner le son que vous voulez entendre par le haut-parleur intégré ou les écouteurs optionnels.
| Position du commutateur du côté gauche | Position du commutateur du côté droit | Sortie audio |
| CH-1/CH-3 CH-1/2 | Canal audio 1 | |
| MIX Audio mélangé | (stéréo) canaux 1 et 2 a) | |
| CH-2/CH-4 Canal audio 2 | ||
| CH-1/CH-3 CH-3/4 | Canal audio 3 | |
| MIX Audio mélangé | (stéréo) canaux 3 et 4 a) | |
| CH-2/CH-4 Canal audio 4 |
a) En connectant des écouteurs stéréo au connecteur EARNHONE, vous pouvez entendre l'audio en stéréo. (Sur la page AUDIO-2 du menu MAINTENANCE, HEADPHONE OUT doit être réglé sur « STEREO ».)
②Bouton SHIFT
Utilisez ceci en combinaison avec d'autres boutons
③Emplacement de la batterie au lithium
Insérez la batterie au lithium CR2032 fournie.
Pour savoir comment insérer la batterie au lithium, voir « Mise en place et remplacement de la batterie au lithium » à la page 34.
④Indicateur THUMBNAIL
Cet indicateur s'allume lors de l'affichage de miniatures.
⑤Bouton THUMBNAIL
Appuyez sur ce bouton pour effectuer une recherche de miniatures ou créer une liste de plans. Quand il est activé, l'affichage de plein écran bascule vers un affichage miniature. Appuyez à nouveau sur ce bouton pour revenir à l'affichage de plein écran. Pour une recherche de miniatures à l'aide de repères d'essence, maintenez le bouton SHIFT enfoncé et appuyez sur ce bouton.
⑥Indicateur SUB CLIP
Cet indicateur s'allume quand vous utilisez une liste de plans pour la lecture.
⑦ Bouton SEL/SET (sélection/réglage) (bouton fléché à quatre directions)
Règle le code temporel et les bits d'utilisateur. Poussez le bouton à gauche ou à droite pour faire clignoter le caractère que vous souhaitez modifier. Poussez le bouton vers le haut pour augmenter la valeur du caractère clignotant et vers le bas pour la diminuer. Maintenez le bouton SHIFT vers le bas et poussez vers le haut (dans la direction de la légende « SUB CLIP ») pour afficher les listes de plans (lorsqu'aucune liste de plans n'est enregistrée dans la liste de plans actuelle). Lorsqu'une liste de plan est enregistrée, cette liste de plan
peut être lue. Maintenez le bouton SHIFT vers le bas et poussez vers le haut une fois de plus pour sortir de l'affichage des listes de plans ou pour sortir de l'état de lecture de liste de plans.
Maintenez le bouton SHIFT vers le bas et poussez vers le bas (dans la direction de la légende « CLIP MENU ») pour afficher le menu CLIP. Maintenez le bouton SHIFT vers le bas et poussez vers le bas une fois de plus pour sortir du menu CLIP.
Lors de l'affichage de miniatures (images index des plans) sur le moniteur LCD, vous pouvez utiliser ce bouton pour sélectionner une miniature. Appuyez sur ce bouton dans les quatre directions pour déplacer le curseur vers le haut, le bas, la gauche et la droite. Après la sélection de la miniature désirée avec le curseur, appuyez au centre de ce bouton pour confirmer.
Ce bouton est utilisé pour sélectionner une scène et pour d'autres opérations.
Pour les détails sur les opérations de lecture des listes de plans, voir page 90.
Pour les détails du menu CLIP, voir « Gestion des listes de plans » (page 105).
Pour les détails de la sélection de scène, voir page 94.
⑧ Boutons AUDIO LEVEL (CH-1/CH-2) (niveau d'enregistrement de canal audio 1/2)
Ajustez le niveau audio à enregistrer sur les canaux 1 et 2 lorsque les commutateurs AUDIO SELECT (CH-1/CH-2) sont réglés sur MANUAL.
⑨ Commutateurs AUDIO SELECT (CH-1/CH-2) (sélection de la méthode de réglage des canaux audio 1/2)
Permettent de choisir la méthode de réglage du niveau audio des canaux audio 1 et 2. AUTO : Réglage automatique MANUAL : Réglage manuel
10 Commutateurs AUDIO IN (CH-1/CH-2/CH-3/CH-4) (sélection d'entrée de canal audio 1/2/3/4)
Commutateurs AUDIO IN CH-1/CH-2
Pour sélectionner les signaux d'entrée audio à enregistrer sur les canaux audio 1 et 2.
FRONT : Signaux d'entrée depuis le microphone raccordé au connecteur MIC IN
WIRELESS : Signaux d'entrée audio de l'Adaptateur de Caméra CA-WR855 (fourni séparément) si un tuner synthétisé UHF de la série WRR-855 (fourni séparément) est installé via le CA-WR855
REAR : Signaux d'entrée audio depuis un dispositif audio raccordé aux connecteurs AUDIO IN CH-1/CH-2
Commutateurs AUDIO IN CH-3/CH-4
Pour sélectionner les signaux d'entrée audio à enregistrer sur les canaux audio 3 et 4.
F (FRONT) : Signaux d'entrée depuis un microphone raccordé au connecteur MIC IN
W (WIRELESS) : Signaux d'entrée audio de l'Adaptateur de Caméra CA-WR855 (fourni séparément) si un tuner synthétisé UHF de la série WRR-855 (fourni séparément) est installé via le CA-WR855
R (REAR) : Signaux d'entrée audio depuis un dispositif audio raccordé aux connecteurs AUDIO IN CH-1/CH-2 (Le signal d'entrée au connecteur AUDIO IN CH-1 est enregistré sur le canal 3 et le signal d'entrée au connecteur AUDIO IN CH-2 est enregistré sur le canal 4.)
Remarque
Pour les canaux audio 3 et 4, le réglage du niveau ne peut être réalisé qu'en mode AUTO (automatique). Vous ne pouvez pas régler le niveau audio de ces canaux en mode MANUAL (manuel).
⑪ Commutateur VIDEO OUT (sortie vidéo) CHARACTER
Pour choisir si vous voulez ou non (ON/OFF) une superposition de texte sur la sortie du connecteur VIDEO OUT.
⑫ Commutateur F-RUN/SET/R-RUN (avancée libre/réglage/avancée pendant enregistrement)
Sélectionne le mode de fonctionnement du générateur de code temporel interne. Le mode de fonctionnement est réglé comme indiqué ci-dessous, en fonction de la position du commutateur.
F-RUN : La valeur du code temporel avance quel que soit l'état de fonctionnement du VDR. Utilisez ce réglage lors de la synchronisation du code temporel avec un code temporel externe.
SET : Règle le code temporel ou les bits d'utilisateur.
R-RUN : Le code temporel n'avance que pendant l'enregistrement. Choisissez cette position pour avoir un code temporel continu sur le disque.
Pour plus de détails, « Pour régler le code temporel » à la page 68 et « Pour définir les bits d'utilisateur » à la page 69.
13 Commutateur FRONT MIC LOW CUT
Réglez ce commutateur sur ON pour insérer un filtre passe-haut dans le circuit du microphone afin de réduire le souffle. Laissez normalement le commutateur en position OFF.
14 Commutateur PRESET/REGEN (régénération)/CLOCK
Indique si un nouveau code temporel doit être défini ou si le code temporel existant droit être utilisé.
PRESET : Enregistre un nouveau code temporel.
REGEN : Enregistre le code temporel en continu avec le code temporel existant enregistré sur le disque. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode R-RUN.
CLOCK : Enregistre un code temporel synchronisé avec l'horloge interne. Quel que soit le réglage du commutateur F-RUN/SET/R-RUN, le caméscope fonctionne en mode F-RUN.
Côté gauche et section supérieure
Vous pouvez affecter les fonctions souhaitées à ces commutateurs sur la page ASSIGNABLE du menu OPERATION.
Pour les détails, voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156.
②Griffe de fixation de grand viseur
Utilisez ceci pour monter un viseur électronique 5 pouces optionnel (voir page 43).
③ Bouton de positionnement avant/arrière du viseur
Desserrez ce bouton pour ajuster le positionnement avant/arrière du viseur (voir page 41).
④ Couvercle du compartiment à disque
Ceci s'ouvre quand vous appuyez sur le bouton EJECT du panneau supérieur. Appuyez sur le côté du couvercle pour le fermer.
⑤Griffe de fixation d'accessoires
Pour fixer un accessoire en option, comme une lampe vidéo (voir page 45).
⑥Point de fixation de la bandoulière
Pour fixer la bandoulière fournie (voir page 43).
⑦Bague de positionnement gauche/droite du viseur
Desserrez cette bague pour ajuster le positionnement gauche/droite du viseur (voir page 41).
⑧Griffe de fixation du viseur
Fixe le viseur fourni.
⑨ Fixation pour le support de microphone en option
Pour fixer un support de microphone CAC-12 en option (voir page 46).
10 Connecteur LIGHT (lampe vidéo) (2 broches, femelle)
Vous pouvez y raccorder une lampe vidéo avec une consommation de courant maximum de 50 W comme la Anton Bauer Ultralight 2 ou une lampe équivalente (voir page 45).
⑪ Connecteur MIC IN (entrée de microphone) (+48 V) (type XLR, 5 broches, femelle)
Branchez le microphone fourni sur ce connecteur. L'alimentation (+48 V) est assurée par ce connecteur.
12Protège-épaule
Levez le levier de fixation du protège-épaule pour ajuster la position de l'avant vers l'arrière. Réglez la position pour un confort maximal lors de l'utilisation de l'unité sur votre épaule.
Pour les détails sur ce réglage, voir « Réglage de la position du protège-épaule » à la page 44.
1 Connecteurs sortie vidéo et code temporel
① Connecteur GENLOCK IN (entrée de signal genlock) (de type BNC)
Pour entrer un signal de référence SD ou HD lors de l'application d'un genlock à la caméra, ou synchroniser le code temporel avec une source extérieure. Utilisez la page GENLOCK du menu MAINTENANCE pour effectuer un réglage de phase du signal de synchronisation horizontale pour le genlock.
Remarque
Vous ne pouvez pas régler la phase de sous-porteuse.
② Connecteurs VIDEO OUT (sortie vidéo) Y/P B/PR (de type BNC)
Produit des signaux vidéo composants (Y/PB/PR) pour un moniteur vidéo.
Raccordez un moniteur vidéo avec des connecteurs d'entrée de signal vidéo composant pour vérifier la vidéo filmée par la caméra. Vous pouvez aussi surveiller la lecture vidéo VDR.
Vous pouvez sélectionner la sortie de signaux HD Y/PB/PR ou SD Y/PB/PR sur la page OUTPUT du menu OPERATION. Pour les détails, voir « Sélection des signaux de sortie » à la page 153.
Remarque
Aucun signal vidéo n'est émis lorsque ANA V OUT SAVE sur la page CAM CONFIG du menu MAINTENANCE est réglé sur ON et le raccordement à ce connecteur n'est pas convenablement terminé. Les signaux vidéo sont toujours émis depuis ce connecteur quand ANA V OUT SAVE est réglé sur OFF.
Arrière
①Indicateur TALLY
② Commutateur TALLY
③Griffe de fixation de la batterie
4 Connecteur WRR
1 Panneau du connecteur (voir page 26)
S'allume pendant l'enregistrement. Il ne s'allume pas si le commutateur TALLY est positionné sur OFF. Cet indicateur clignote également pour indiquer des avertissements (voir page 20) comme l'indicateur REC/TALLY dans le viseur.
Pour les détails, voir « Avertissements de fonctionnement » à la page 182.
② Commutateur TALLY
Positionnez-le sur ON pour activer la fonction de l'indicateur TALLY.
③Griffe de fixation de la batterie
Mettez en place un Pack de Batteries BP-GL95/GL65/L60/L80S. La pose d'un Adaptateur AC-DN2B/DN10 AC permet également de faire fonctionner le caméscope sur une source d'alimentation CA.
Pour savoir comment placer la batterie ou l'adaptateur CA, voir « Préparation de l'alimentation » à la page 35. Pour l'information sur l'installation d'un tuner synthétisé, voir « Mise en place d'un tuner synthétisé UHF » à la page 48.
Remarque
Pour votre sécurité et afin d'assurer le fonctionnement correct du caméscope, Sony recommande l'utilisation des packs de batteries suivants : BP-GL95, BP-GL65, BP-L60S et BP-L80S.
④Connecteur WRR (7 broches)
Raccordez un Adaptateur Caméra CA-WR855 au Tuner Synthétisé UHF WRR-855.
Pour les détails, voir « Mise en place d'un tuner synthétisé UHF » à la page 48.

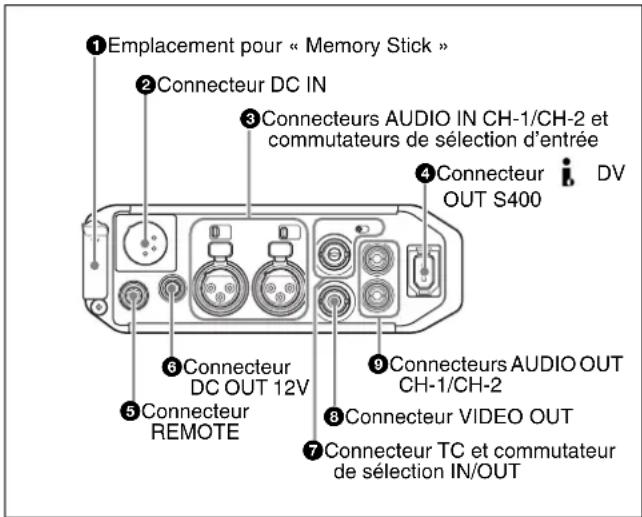

1 Panneau du connecteur
Pour savoir comment insérer un « Memory Stick », voir « Pour insérer un « Memory Stick » » à la page 160.
Pour les détails sur les différents types de « Memory Stick », voir « A propos du « Memory Stick » » à la page 193.
Remarque
Ne retirez pas le « Memory Stick » lorsque l'indicateur d'accès du « Memory Stick » est allumé. Vous risqueriez de perdre des données.
② Connecteur DC IN (entrée alimentation DC) (de type XLR, 4 broches, mâle)
Pour utiliser le caméscope sur une source d'alimentation CA, raccordez un adaptateur CA AC-550 avec le câble de sortie CC fourni avec l'adaptateur.
③Connecteurs AUDIO IN CH-1/CH-2 (canal d'entrée audio 1/2) (XLR-3 broches, femelle) et commutateurs de sélection d'entrée
Pour brancher d'autres équipements audio ou un microphone externe. Réglez les commutateurs de sélection d'entrée comme indiqué ci-dessous en fonction du microphone ou de l'équipement.
LINE (position gauche) : Pour raccorder une source de signaux audio externe comme un amplificateur stéréo
MIC (position centrale) : Pour raccorder tout microphone autre qu'un 48 V
MIC +48V ON (position droite) : Pour raccorder un microphone 48 V
L'entrée de signaux au connecteur AUDIO IN CH-1 peut être enregistrée sur les canaux audio 1 et 3. De même, l'entrée de signaux au connecteur AUDIO IN CH-2 peut être enregistrée sur les canaux audio 2 et 4. ^1)
1) Lorsque les commutateurs AUDIO IN (CH-1/CH-2/CH-3/CH-4) sur le panneau latéral de contrôle sont réglés sur « REAR » ou « R ».
Remarque
Si MIC +48V ON est sélectionné pour un microphone autre qu'un 48 V, le microphone risque d'être endommagé.
④ Connecteur (LINK) DV OUT S400 (6 broches, conforme à la norme IEEE1394)
Pour raccorder un dispositif qui prend en charge le format DV ou un ordinateur, au moyen d'un câble i.LINK (câble DV).
Remarques
- Si les signaux vidéo et audio en provenance d'un dispositif externe raccordé au connecteur (i.LINK) DV OUT S400 ne sont pas transmis, débranchez le câble i.LINK (câble DV), puis rebranchez-le pour vérifier qu'il est bien raccordé.
- Lorsque vous raccordez le caméscope et d'autres équipements, comme un lecteur de disque dur, avec une interface i.LINK à un ordinateur avec des connecteurs i.LINK, coupez l'alimentation de l'ordinateur, des autres équipements et du caméscope avant de les raccorder à l'aide du câble i.LINK (câble DV). Si vous raccordez un lecteur de disque dur à alimentation bus ^1) ou un équipement similaire alors que l'ordinateur est sous tension, du courant électrique s'introduit dans le caméscope en raison de la haute tension provoquée par le déplacement de la charge d'alimentation de l'ordinateur. Un dysfonctionnement du caméscope peut en résulter.
1) Equipement pouvant être alimenté par l'intermédiaire d'un câble i.LINK (câble DV)
⑤Connecteur REMOTE (8 broches)
Raccorde une télécommande RM-B150/B750, qui permet de commander le caméscope à distance.
Remarque
Avant de connecter/déconnecter la télécommande au/du caméscope, veuillez éteindre le commutateur POWER du caméscope.
⑥ Connecteur DC OUT 12V (sortie de courant continu) (4 broches, femelle)
Fournit le courant d'alimentation pour un tuner synthétisé UHF WRR-861/862 (en option) (maximum 0,2 A). Ne raccordez pas un équipement autre que ce tuner synthétisé UHF.
⑦ Connecteur TC (code temporel) (de type BNC) et commutateur de sélection IN/OUT
• Commutateur de sélection IN/OUT : IN
Pour appliquer un verrou externe au code temporel, saisissez le code temporel de référence.
- Commutateur de sélection IN/OUT : OUT
Pour synchroniser le code temporel de cette unité à celui d'un magnétoscope externe, raccordez ce connecteur au connecteur d'entrée de code temporel du magnétoscope externe.
⑧ Connecteur VIDEO OUT (sortie vidéo) (de type BNC)
Produit un signal vidéo pour un moniteur vidéo. Si le signal de sortie est composite, les menus de réglages, le code temporel ou les données de prise de vue peuvent être superposés sur la sortie vidéo de la caméra, selon les réglages de menus et vous pouvez les voir sur l'écran du moniteur. Pour synchroniser le code temporel d'un dispositif externe avec le code temporel de cette unité, raccordez le connecteur d'entrée de signal genlock du dispositif externe à ce connecteur.
Remarques
- Vous ne pouvez pas régler la phase de sous-porteuse.
- Aucun signal vidéo n'est émis lorsque ANA V OUT SAVE sur la page CAM CONFIG du menu MAINTENANCE est réglé sur ON et le raccordement à ce connecteur n'est pas convenablement terminé. Les signaux vidéo sont toujours émis depuis ce connecteur quand ANA V OUT SAVE est réglé sur OFF.
⑨ Connecteurs AUDIO OUT CH-1/CH-2 (canaux de sortie audio 1/2) (prises phono)
Produisent les signaux audio en cours d'enregistrement ou de lecture. Se raccordent à un amplificateur stéréo ou à des connecteurs d'entrée audio du moniteur vidéo.
Objectif avec mise au point automatique VCL-719BXS (fourni avec le PDW-F335K)
①Bouton PUSH AF
② Commutateur FOCUS
③ Commutateur MACRO
④Indicateur de mise au point automatique
⑤Bague de diaphragme
6 Bague de zoom
⑦ Bague de mise au point
Quand le réglage de mise au point est en mode manuel,
vous pouvez à l'aide de ce bouton utiliser la mise au point automatique pour un réglage instantané sur le sujet.
Quand vous appuyez sur ce bouton, la mise au point automatique est mise en œuvre pour l'image, puis s'arrête. Même lorsque le commutateur FOCUS est réglé sur A (automatique), en pressant ce bouton vous pouvez redémarrer la mise au point automatique
② Commutateur FOCUS
Sélectionnez la méthode de mise au point.
A (automatique) : La fonction de mise au point automatique est toujours active. Pendant le fonctionnement de la mise au point automatique, son indicateur s'allume en vert. Même quand le commutateur est en position A, vous pouvez régler manuellement la mise au point à l'aide de la bague de mise au point.
M (manuel) : Le mode manuel permet le réglage de la mise au point avec la bague de mise au point. En mode manuel, le réglage de mise au point automatique est aussi possible, en appuyant sur le bouton PUSH AF.
③ Commutateur MACRO
Quand ce commutateur est sur la position ON, le mode macro est activé, ce qui permet la mise au point sur toute la gamme (5 cm ^1) à ), y compris la gamme macro (de 5 cm ^1) à 90 cm depuis l'avant de l'objectif). Cette opération est indépendante du mode de réglage de mise au point automatique ou manuel. Dans la gamme macro, la vitesse de mise au point automatique est réduite.
1) Au réglage grand angle
④Indicateur de mise au point automatique
Cet indicateur s'allume en vert quand la fonction de mise au point automatique est effectuée. Lors du réglage de la longueur focale de collerette, il s'allume en orange ou vert. Si une erreur se produit, il s'allume en rouge.
Pour les détails sur le clignotement pendant le réglage de longueur focale de collerette, voir « Réglage de la longueur focale de collerette » à la page 40.
⑤Bague de diaphragme
Pour le réglage manuel du diaphragme, placez le commutateur IRIS sur la position M (manuel), puis tournez cette bague.
⑥Bague de zoom
Pour le réglage manuel du zoom, placez le commutateur ZOOM sur la position MANU., puis tournez cette bague.
⑦Bague de mise au point
Tournez cette bague pour régler la mise au point Cette bague peut être tournée sans cesse dans les deux directions. Plus vite vous tournez la bague, plus rapide sera la mise au point, pour minimiser le besoin de mouvement nécessaire.
⑧ Bouton de réglage de la longueur focale de collerette
Appuyez sur ce bouton pour régler la longueur focale de collerette (la distance entre la collerette de l'objectif et le plan de focalisation).
Pour les détails sur le réglage de la longueur focale de collerette, voir « Réglage de la longueur focale de collerette » à la page 40.
⑨ Connecteur de contrôle de mise au point (6 broches)
La connexion d'un contrôleur servo de mise au point optionnel vous permet la mise au point à distance.
⑩Connecteur de contrôle de zoom (8 broches)
La connexion d'un contrôleur servo de zoom optionnel vous permet le zoom à distance.
⑪ Commutateur ZOOM
Pour sélectionner la méthode de fonctionnement du zoom. SERVO : Zoom motorisé. Pour utiliser le zoom avec le levier de zoom motorisé. MANU. (manuel) : Zoom manuel. Pour utiliser le zoom avec la bague de zoom.
⑫Contrôle IG (gain de diaphragme)
Retirez le couvercle de caoutchouc, et tournez le bouton à l'intérieur pour régler le gain de réglage du diaphragme automatique.
Remarque
Cet élément a une valeur appropriée quand l'unité est livrée. Normalement, il n'est pas nécessaire de le régler.
13Bouton IRIS
Quand le commutateur IRIS est placé sur la position M pour le réglage manuel, appuyez sur ce bouton pour un réglage automatique instantané. Le diaphragme est réglé automatiquement quand le bout est enfoncé.
14 Commutateur IRIS
Pour sélectionner la méthode de réglage du diaphragme.
A (automatique) : Mode automatique. Le diaphragme est réglé automatiquement.
M (manuel) : Mode manuel. Pour régler le diaphragme à l'aide de la bague.
15Levier de zoom motorisé
Ceci est activé quand le commutateur ZOOM est placé sur la position SERVO. Appuyez sur le côté W pour le grand angle et le côté T pour le téléobjectif.
Appuyez plus fort sur le levier pour un zoom plus rapide.
Remarques sur la mise au point automatique
- Lorsqu'un objectif avec mise au point automatique est monté, une image apparaît au centre de l'écran du viseur, indiquant la zone de mise au point automatique, en mode de mise au point automatique. Placez le sujet sur lequel vous voulez mettre au point dans cette image.
-
Dans les cas suivants, la mise au point sur le sujet peut être difficile. Si cela arrive, utilisez la mise au point manuelle.
-
Si le sujet n'a pas de contraste
- Si le sujet se déplace rapidement
- Si vous filmez des sources de lumières, sous l'éclairage public ou la nuit
- S'il y a des objets très lumineux proches du sujet
- Si vous filmez à travers une fenêtre
- Si l'on change, sur la page LENS du menu MAINTENANCE, le réglage du AF DETECT AREA de « CENTER » à « FULL », au lieu de mettre au point uniquement sur la portion centrale de l'écran, l'ensemble de l'image à l'écran est utilisée pour la mise au point. Dans ce cas, l'image de zone de mise au point automatique n'apparaît pas.
- S'il y a sur l'écran un nombre d'objets proches et éloignés, la mise au point peut ne pas se faire sur le sujet voulu. Dans ce cas, avec le sujet sur lequel vous voulez mettre au point au centre de l'écran, appuyez sur le bouton PUSH AF.
- Après la mise au point avec le bouton PUSH AF, si vous utilisez le zoom ou réglez le diaphragme, la profondeur de champ peut être réduite et la mise au point peut perdre de sa netteté. Dans ces cas, appuyez à nouveau sur le bouton PUSH AF.
- Si vous effectuez une mise au point grand angle puis utilisez le zoom pour le téléobjectif, le sujet peut perdre sa mise au point.
- La fonction de mise au point automatique ne fonctionne pas pendant l'utilisation du mode d'obturation lente (4F ou plus).
Remarque sur la vitesse de zoom
Selon la distance de prise de vue, la vitesse de zoom peut diminuer au fur et à mesure que l'objectif se rapproche du téléobjectif.
16 Bouton RET (retour vidéo)
Utilisez ce bouton pour vérifier la vidéo. Si vous appuyez sur ce bouton alors que le VDR interne a momentanément arrêté l'enregistrement, les dernières secondes enregistrées apparaissent sur le viseur (de visualisation de l'enregistrement).
Pour les détails, voir « Vérification des deux dernières secondes de l'enregistrement (Passage en revue de l'enregistrement) » à la page 84.
Un simple clic sur ce bouton pendant l'enregistrement applique un repère de plan 1, et un double-clic applique un repère de plan 2.
Pour les détails, voir « Enregistrement des repères de plan » à la page 72.
⑰Bouton REC (démarrage de l'enregistrement)
Utilisez ce bouton pour démarrer et arrêter l'enregistrement. Appuyez dessus une fois pour démarrer l'enregistrement, puis une autre fois pour l'arrêter.
Viseur DXF-20W
Règle la mise au point du viseur pour convenir à votre vision (voir page 41).
②Eclairage tally de personne de caméra
S'allume quand le caméscope est en cours d'enregistrement. Pour démarrer l'enregistrement sans regarder le viseur, ouvrez la fenêtre coulissante. Cet indicateur clignote lorsque la capacité restante de la batterie ou la capacité restante du disque est faible.
③Butée
A lever quand vous voulez détacher le viseur (voir page 41).
④Commande PEAKING
Règle l'intensité du contour de l'image du viseur (voir page 41).
⑤Commande CONTRAST
Règle le contraste de l'image du viseur (voir page 41).
⑥Indicateur TALLY (signalisation) (vert)
Clignote lorsque le caméscope est en mode Interval Rec (Enregistrement à Intervalles). Le clignotement est plus rapide lors d'une prise de vue en mode Interval Rec (Enregistrement à Intervalles).
Pour les détails sur le mode Interval Rec (Enregistrement à Intervalles), voir « Enregistrement vidéo image par image (fonction enregistrement à intervalle) » à la page 74.
⑦Indicateurs REC/TALLY (enregistrement/signalisation) (rouge)
Fonctionnent de la façon suivante.
- Clignotent à partir du moment où vous appuyez sur le bouton REC du caméscope ou sur l'objectif jusqu'à ce que l'enregistrement commence, puis restent allumés en continu pendant l'enregistrement.
- Indication d'une faute (voir page 182).
Sur la page CAM CONFIG du menu MAINTENANCE, vous pouvez décider que l'indicateur inférieur s'allume aussi.
⑧Indicateur BATT (batterie) (rouge)
S'allume lorsque la capacité restante de la batterie est faible.
⑨Indicateur GAIN UP (orange)
S'allume lorsque le gain est de 3 dB au minimum.
⑩Indicateur SHUTTER (rouge)
S'allume quand le commutateur SHUTTER (page 14) est placé sur ON.
⑪Bague de verrouillage
Pour voir directement l'écran, tournez cette bague dans le sens inverse des aiguilles d'une montre afin d'aligner les repères orange sur la bague de verrouillage et le barillet du viseur, puis retirez l'oculaire.
⑫Eclairage tally
Lorsque l'éclairage TALLY est en position HIGH (haute intensité) ou LOW (basse intensité), il fonctionne comme les indicateurs REC/TALLY.
13Barillet
Vous pouvez le faire pivoter pour plus de commodité.
Remarque
La position de l'image peut changer à cause du champ magnétique terrestre.
14 Commande BRIGHT (luminosité)
Règle la luminosité de l'image du viseur (voir page 41).
15 Connecteur du viseur (20 broches)
Raccordez au connecteur VF (voir page 13).
16 Commutateur TALLY
Placez sur HIGH (haute intensité) ou LOW (basse intensité) pour utiliser l'éclairage tally.
⑰Commutateur DISPLAY
Placez sur ON lorsque vous désirez afficher l'information textuelle sur l'écran du viseur.
Affichage d'état sur l'écran du viseur
L'écran du viseur n'affiche pas seulement l'image vidéo mais également les caractères et les messages indiquant les réglages du caméscope et l'état de fonctionnement, un repère central, un repère de zone de sécurité, etc. Lorsque l'écran du menu n'est pas affiché et que le commutateur DISPLAY est sur ON, les paramètres réglés sur ON à la page VF DISP 1 ou VF DISP 2 du menu OPERATION ou par l'intermédiaire des commutateurs correspondants sont affichés en haut et en bas de l'écran. Les messages donnant des informations détaillées sur les réglages, le processus de réglage et les résultats peuvent également apparaître pendant environ 3 secondes tandis que les réglages sont modifiés, en cours d'ajustement ou après.
Pour les détails concernant la sélection d'éléments d'affichage, voir « Sélection des éléments d'affichage » à la page 148.
Pour des détails au sujet des messages de modification de réglage et de progression d'ajustement, voir « Messages de confirmation de changement de réglage et de progression d'ajustement » à la page 149.
Pour les détails sur l'affichage de repères, voir « Réglage de l'affichage des repères » à la page 149.
Agencement de l'affichage des états sur l'écran du viseur
Tous les paramètres pouvant être affichés sur l'écran du viseur sont énumérés ci-dessous.
Le fonctionnement du VDR est affiché de la façon suivante :
REC : Pendant l'enregistrement
PLAY : Pendant la lecture
CONT (allumé) : il est possible de continuer l'enregistrement pour étendre le plan précédent.
CONT (clignotant) : CLIP CONT REC est sur ON, un nouveau plan sera créé et enregistré.
III : Pendant l'arrêt temporaire de l'enregistrement/lecture
▶▶ : Pendant la lecture rapide ou le passage à des plans suivants
◀◀ : Pendant la lecture rapide arrière ou le passage à des plans précédents
②Format d'enregistrement
Indique le format d'enregistrement en cours.
③Code temporel
Indique le temps de lecture/enregistrement écoulé, le code temporel, les bits d'utilisateur et d'autres informations sélectionnées par le commutateur DISPLAY (voir page 31).
④ Position de zoom
Indique la position de l'objectif de zoom dans la gamme de 0 à 99.
⑤Mise au point
Indique la distance de mise au point correspondant à la bague de mise au point lorsqu'un objectif avec mise au point automatique est monté et que le mode de réglage de mise au point est réglé en manuel.
La résolution affichée est comme ci-dessous.
- 10 m ou moins (zone macro comprise) : 0,1 m
- 10 m à 100 m : 1 m
- 100 m à 200 m : 10 m
• 200 m à une distance infinie : 50 m
⑥ Tension de la source d'alimentation/capacité de batterie restante
Lorsque l'unité est alimentée par un pack batterie ou adaptateur CA attaché à la griffe de fixation de la batterie, indique la capacité restante de la tension de source d'alimentation. Lorsque l'unité est alimentée par une batterie externe (une batterie connectée au connecteur DC IN), indique la tension de source d'alimentation.
Lorsque le paramètre DISP BATT REMAIN est réglé sur « INT » à la page VF DISP 1 du menu OPERATION, la tension de la batterie n'est pas indiquée.
Néanmoins, lorsque vous utilisez le système de batterie intelligent Anton Bauer ou le pack de batteries BP-GL95/GL65, la capacité de batterie restante est détectée automatiquement et indiquée par pas de 10%.
- Jusqu'à ce que la capacité restante de la batterie soit réduite à 40%, les indications MAX, 90%, 80%...40% sont affichées pendant trois secondes sur le viseur chaque fois que la capacité restante de la batterie diminue de 10%.
- Lorsque la capacité restante de la batterie est inférieure à 40%, cet indicateur de batterie est affiché en permanence.
- Lorsque la capacité restante de la batterie est inférieure à 10%, l'indicateur clignote. Lorsque la capacité restante de la batterie est ultérieurement réduite, « LOW » clignote.
⑦ Nom de liste de plans
Pour afficher le nom (E0001 à E0099) de la liste de plans sélectionnée.
⑧Indicateur 5600
S'affiche lorsque la fonction de filtre de température de la couleur électrique est activée.
9 Filtre
Indique le type de filtre sélectionné.
⑩Mémoire de l'équilibre des blancs
Indique la mémoire d'ajustement automatique de l'équilibre des blancs sélectionnée.
A : S'affiche lorsque le commutateur WHITE BAL est réglé sur A.
B : S'affiche lorsque le commutateur WHITE BAL est réglé sur B.
P : S'affiche lorsque le commutateur WHITE BAL est réglé sur PRST ou si le bouton présélectionné de la télécommande RM-B150 est enfoncé.
T : S'affiche lorsque ATW est en cours d'utilisation.
⑪ Valeur de gain
Indique le gain de l'amplificateur vidéo (en dB), ainsi qu'il est défini par le commutateur GAIN.
⑫Vitesse d'obturation
Indique la vitesse ou le mode d'obturation. Cependant, si le commutateur SHUTTER (voir page 14) est réglé sur OFF, rien n'apparaît.
Pour les détails sur la vitesse d'obturation affichée, voir « Réglage de l'obturateur électronique » à la page 64.
13 Zone d'affichage des messages de fonctionnement/d'avertissement
Pour les détails, voir « Messages de fonctionnement/d'alarme » à la page 184.
14 Niveau audio
Indique le niveau des canaux audio 1 et 2. L'affichage maximum du niveau du VDR dépend du niveau audio comme indiqué ci-dessous.
Par exemple, le signal de niveau d'une onde sinusoidale de 1 kHz est de -20 dB, ce qui produit l'allumage des six barres de gauche.
Indique la durée d'enregistrement restante (en minutes) du disque.
Exemples d'affichage de durée d'enregistrement restante
| Affichage Temps d'enregistrement restant | |
| 90 < Plus de 90 minutes | |
| 90 - 85 90 à 85 minutes | |
| 85 - 80 85 à 80 minutes | |
| ⋮ | ⋮ |
| 20 - 15 20 à 15 minutes | |
| 15 - 10 15 à 10 minutes | |
| 10 - 5 10 à 5 minutes | |
| 5 - 0 5 à 0 minutes | |
| Pas d'affichage 0 minute | |
Comme ci-dessous, les disques couche double (PFD50DLA) permettent des temps d'enregistrement plus longs que ceux figurant dans le tableau ci-dessus.
| Affichage Temps d'enregistrement restant |
| 250 < Plus de 250 minutes |
| 240 < Plus de 240 minutes |
| 230 < Plus de 230 minutes |
16 Affichage des plans restants
Affiche le nombre de plans restants pouvant être enregistrés. L'affichage clignote une fois par seconde lorsque le nombre de plans restants est inférieur à 10.
⑰Réglage du diaphragme/changement de la valeur du diaphragme automatique
Indique la valeur F (réglage de diaphragme) de l'objectif. De plus, le changement de la valeur du diaphragme automatique est affiché au moyen de deux carrés apparaissant en haut et en bas.
Pour les détails, voir « Réglage du diaphragme » à la page 66.
18 Zone d'affichage des messages concernant les changements des réglages et la progression d'ajustement
Pour les détails, voir « Messages de confirmation de changement de réglage et de progression d'ajustement » à la page 149.
Préparatifs
Chapitre
2
Mise en place et remplacement de la batterie au lithium
Ce caméscope utilise une batterie au lithium afin de conserver les données en mémoire. Lors de la première utilisation du caméscope, veillez à mettre en place la batterie au lithium fournie (CR2032). Sans cette batterie au lithium, le caméscope ne fonctionnera pas correctement. Après la mise en place de la batterie au lithium, réglez la date et l'heure de l'horloge interne (voir « Réglage de la date et de l'heure de l'horloge interne » à la page 38).
Remarque
N'utilisez que des batteries au lithium CR2032. Les autres types de batteries au lithium risquent de se détacher lorsque le caméscope est soumis à des vibrations. En cas de difficulté pour vous procurer des batteries au lithium CR2032, contactez votre revendeur Sony.
2 Appuyez sur le cliquet situé sur le couvercle de la batterie et ouvrez-le.
3 Retirez la batterie au lithium.
5 Fermez le couvercle de batterie.
AVERTISSEMENT
La batterie peut exploser si elle n'est pas manipulée correctement.
Ne la rechargez pas, ne la démontez pas et ne la jetez pas au feu.
ATTENTION
Danger d'explosion si la batterie n'est pas replacée correctement.
Remplacez-la uniquement avec le même type ou un type équivalent recommandé par le fabricant.
Disposez des batteries usagées selon les instructions du fabricant.
Durée de vie de la batterie au lithium
Lorsque la tension de la batterie au lithium chute, l'avertissement de basse tension de la batterie au lithium apparaît sur le moniteur LCD (voir page 18). Si cet avertissement s'affiche, remplacez la batterie au lithium (CR2032) dans un délai de trois à quatre jours.
La batterie au lithium possède une durée de vie moyenne d'environ un an.
Préparation de l'alimentation
Les alimentations suivantes sont recommandées pour le caméscope.
• Pack batterie au lithium-ion BP-GL95/GL65/L60S/80S
- Alimentation CA utilisant l'adaptateur CA AC-DN2B/DN10
Utilisation d'un pack batterie
Utilisé avec un pack batterie BP-GL95/GL65/L60S/L80S, le caméscope peut fonctionner en continu pendant la durée indiquée ci-dessous.
| Nom de modèle | Durée de fonctionnement |
| BP-GL95 Environ | 160 minutes |
| BP-GL65 Environ | 100 minutes |
| BP-L60S Environ | 100 minutes |
| BP-L80S Environ | 130 minutes |
Remarque
La durée de fonctionnement du pack de batteries dépend de la fréquence d'utilisation de celui-ci et de la température ambiante à laquelle il est utilisé.
Avant l'utilisation, chargez le pack batterie à l'aide d'un chargeur de batterie adapté.
Pour les détails sur la procédure de chargement de la batterie, consultez le manuel d'utilisation du chargeur de batterie.
Remarque sur l'utilisation du pack batterie
Si le pack batterie est chaud, il risque de ne pas se recharger complètement.
Pour mettre en place le pack batterie
1 Appuyez le pack batterie contre l'arrière du caméscope, en alignant les lignes qui se trouvent respectivement sur le pack batterie et sur le caméscope.
2 Déplacez le pack batterie vers le bas jusqu'à ce que la flèche « LOCK » y figurant se trouve au niveau de la ligne correspondante sur le caméscope.
Si le pack batterie n'est pas mis en place correctement, le terminal peut être endommagé.
Pour retirer le pack batterie
- Pendant l'enregistrement (lorsque l'indicateur ACCESS est allumé), faites attention de ne jamais retirer la batterie.
- Assurez vous d'éteindre le caméscope avant de remplacer le pack batterie.

Utilisation d'un adaptateur CA
Lorsque vous utilisez l'adaptateur CA AC-DN10
Fixez un adaptateur AC-DN10 sur le caméscope en suivant la même méthode que pour un pack batterie, puis raccordez-le à l'alimentation CA.
L'adaptateur AC-DN10 peut fournir une alimentation allant jusqu'à 100 W.
Utilisation de l'unité pour la première fois
La région d'utilisation et la fréquence d'images ne sont pas réglées en usine. Vous devez donc régler ces paramètres avant d'utiliser cette unité. (Vous ne pouvez pas l'utiliser sans les régler.)
L'écran de réglage de la région d'utilisation apparaît dans le viseur.

2 Appuyez sur le bouton MENU.
Le repère ● sur la gauche du « NOT SELECTED » devient un repère ? et vous pouvez alors sélectionner la région d'utilisation.

3 Tournez le bouton MENU pour afficher la région d'utilisation souhaitée.
| Réglage Région | d'utilisation |
| NTSC (J) AREA | Région NTSC (Japon)a) |
| NTSC AREA Région | NTSC (pour les régions autres que le Japon)b) |
| PAL AREA | Région PALc) |
a) La sortie du signal composite depuis cette unité est un signal NTSC sans Configuration. La fréquence d'images peut être sélectionnée parmi 601, 30P, ou 23.98P.
b) La sortie du signal composite depuis cette unité est un signal NTSC avec Configuration (7.5 IRE). La fréquence d'images peut être sélectionnée parmi 601, 30P, ou 23.98P.
c) La sortie de signal composite depuis cette unité est un signal PAL. La fréquence d'images peut être sélectionnée entre 50I ou 25P.
4 Mettez le commutateur POWER sur OFF, puis de nouveau sur ON.
L'unité est maintenant prête à l'emploi.
Procédéz à l'opération suivante : réglage de la fréquence d'images.
Réglage de la fréquence d'images
1 Tout en maintenant le bouton MENU enfoncé, placez le commutateur MENU sur la position ON.
Le menu TOP apparaît.
La page CONTENTS du menu OPERATION apparaît.
Vous pouvez passer à une autre page quand le symbole « ? » apparaît.
4 Appuyez sur le bouton MENU.
La page FORMAT apparaît.
6 Tournez le bouton MENU pour afficher la région d'utilisation désirée (voir étape 3 dans la section précédente).
Si NTSC (J) AREA/NTSC AREA a été sélectionné
| Élément Description Réglage | |
| SYSTEM Réglez la fréquence d'images. | 60Ia) |
| 30Pb) | |
| 23.9Pc) |
a) Plus précisément 59.94I.
b) Plus précisément 29.97P.
c) Plus précisément 23.98P.
Si PAL AREA a été sélectionné
| Élément Description Réglage | ||
| SYSTEM R | Réglez la fréquence d'images. | 50I |
| 25P | ||
8 Référez-vous aux étapes 5 et 6 et réglez le format d'enregistrement et d'autres paramètres requis.
| Elément Description Réglage | ||
| REC FORMAT | Réglez le format d'enregistrement. | MPEG HD |
| DVCAM | ||
| BIT RATE | Réglez le mode d'enregistrement si MPEG HD a été sélectionné. | HQ (haute qualité) |
| SP (lecture standard) | ||
| LP (lecture longue) | ||
| ASPECT RATIO | Réglez le rapport d'aspect si DVCAM a été sélectionné. | 16:9 |
| 4:3 | ||
| AUDIO CH | Réglez le nombre de canaux d'enregistrement audio si MPEG HD a été sélectionné. | 2CH (2 canaux) |
| 4CH (4 canaux) | ||
9 Mettez le commutateur POWER sur OFF, puis de nouveau sur ON.
Réglage de la date et de l'heure de l'horloge interne
Vous pouvez régler la date et l'heure de l'horloge interne. Les réglages de la date et de l'heure sont mémorisés dans le code temporel.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page TIME/DATE du menu OPERATION et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
| ?020●TIME/DATE | TOP | |
| →ADJUST | :D | EXEC |
| HOUR | : | 12 |
| MIN | : | 55 |
| SEC | : | 58 |
| YEAR | : | 00 |
| MONTH | : | 07 |
| DAY | : | 31 |
2 Sélectionnez ADJUST et appuyez sur le bouton MENU.
L'écran TIME ADJUST apparaît.
3 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur l'écran TIME ADJUST.
| Elément Description | |
| HOUR Règle la valeur de l'heure. | |
| MIN Règle la valeur des minutes. | |
| SEC Règle la valeur des secondes. | |
| YEAR | Règle l'année. |
| MONTH | Règle le mois. |
| DAY | Règle le jour. |
4 Tournez le bouton MENU pour sélectionner le réglage souhaité puis appuyez sur le bouton MENU.
5 Répétez les étapes 3 et 4 jusqu'à ce que vous ayez réglé tous les éléments désirés.
6 Lorsque vous avez terminé les réglages, sélectionnez OK et appuyez sur le bouton MENU.
L'horloge interne est réglée sur la date et l'heure définies lors des étapes 3 à 5. La page TIME/DATE du menu OPERATION apparaît à nouveau. L'heure réglée dans l'écran TIME ADJUST est affichée.
Pour annuler le réglage
Avant d'exécuter l'étape 6, sélectionnez ESC et appuyez sur le bouton MENU. Tous les réglages réalisés sont annulés et la page TIME/DATE apparaît à nouveau.
Préparation de l'objectif
Montage de l'objectif
Mettez d'abord l'unité hors tension, puis montez l'objectif en suivant la procédure suivante.
(Pour monter un objectif du type ^1/_2 pouces, suivez les étapes 1 à 3.)
Pour plus d'informations sur l'utilisation de l'objectif, reportez-vous à son mode d'emploi.
2 Alignez la fente centrale de la monture d'objectif avec la tige centrale de l'objectif et insérez ce dernier dans la monture.
3 Tout en maintenant l'objectif en place, abaissez le levier de verrouillage pour verrouiller l'objectif.
Attention
Si l'objectif n'est pas verrouillé solidement, il risque de se défaire pendant l'utilisation du caméscope. Ceci peut provoquer un accident grave. Assurez-vous que l'objectif est verrouillé solidement. Il est recommandé de veiller à ce que le caoutchouc de fixation de monture de l'objectif soit monté sur le levier de verrouillage d'objectif, comme illustré ci-dessus.
Remarque
Le montage d'un objectif du type ^2/3 pouces nécessite un adaptateur de support de type ^2/3 pouces.
4 Si vous avez monté un objectif du type ^2/_3 pouces, raccordez le câble d'objectif au connecteur LENS.
Remarque
Le fait de raccorder le câble d'objectif au connecteur LENS alors que le caméscope est sous tension peut provoquer un dysfonctionnement du caméscope ou de l'objectif. Avant de raccorder le câble de l'objectif, assurez vous d'avoir vérifié que le caméscope est éteint.
5 Attachez le câble de l'objectif à l'aide des attaches de câble.
Réglage de la longueur focale de collerette
Si la mise au point n'est pas tout à fait correcte pour les opérations de téléobjectif et de grand angle du zoom, réglez la longueur focale de collerette (la distance entre la collerette de l'objectif et le plan de focalisation). Une fois réglée, aucun ajustement ne sera plus nécessaire, sauf en cas de changement d'objectif.
Lors du réglage, utilisez comme sujet le modèle de réglage de longueur focale de collerette fournie.
Si vous utilisez un sujet sans assez de contraste, ou déplacez la caméra ou le sujet pendant le réglage, il peut en résulter une erreur de réglage.
Effectuer le réglage
Lorsque vous utilisez l'objectif avec mise au point automatique VCL-719BXS
Avec l'objectif VCL-719BXS fourni avec le PDW-F335K, les opérations de zoom et de mise au point règlent automatiquement la longueur focale de collerette.
Bouton de réglage de la longueur focale de collerette

Bague de zoomBague de mise au point

Commutateur ZOOM
Indicateur de mise
au point automatique
1 Ouvrez le diaphragme, placez le modèle fourni de réglage de longueur focale de collerette à environ 3 mètres de distance de la caméra et arrangez l'éclairage pour obtenir une sortie vidéo satisfaisante.
2 Placez le commutateur ZOOM sur SERVO (mode de zoom motorisé).
3 Maintenez enfoncé le bouton de réglage de longueur focale de collerette pendant 3 secondes.
L'indicateur de mise au point automatique clignote en orange, et le réglage de longueur focale de collerette commence.
Pendant le réglage
L'indicateur de mise au point automatique clignote alternativement en orange et en vert.
Sur l'écran du viseur, le message « AUTO FB EXECUTING » apparaît.
Si le réglage se termine correctement
L'indicateur de mise au point automatique s'éteint et le message sur l'écran du viseur devient « FB : OK ».
Si le réglage de longueur focale de collerette ne se termine pas correctement
L'indicateur de mise au point automatique devient rouge.
Vérifiez le sujet et les conditions d'éclairage, et répétez le réglage.
Lorsque vous utilisez un objectif sans mise au point automatique
Lisez aussi le mode d'emploi de l'objectif utilisé.
1 Réglez le diaphragme sur manuel.
2 Ouvrez le diaphragme, placez le modèle fourni de réglage de longueur focale de collerette à environ 3 mètres de distance de la caméra et arrangez l'éclairage pour obtenir une sortie vidéo satisfaisante.
3 Desserrez les vis de fixation de la bague F.f ou F.B (bague de réglage de longueur focale de collerette).
4 Utilisez le zoom manuel ou motorisé pour régler l'objectif sur téléobjectif.
5 Pointez la caméra vers le modèle en tournant la bague de mise au point et en mettant au point sur le modèle.
6 Réglez la bague de zoom sur grand angle.
7 Tournez la bague F.f ou F.B. pour obtenir la mise au point sur le modèle, en veillant à ne pas déranger la bague de mise au point.
8 Répétez les étapes 4 à 7 jusqu'à ce que le modèle reste mis au point.
9 Resserrez les vis de fixation de bague F.f ou F.B.
Réglage du viseur
Selon la vue de l'opérateur - presbytie ou myopie - la position optimale de l'image du viseur varie. Le réglage de la luminosité, du contraste, etc. améliore la visibilité de l'écran du viseur.
Même si ces réglages peuvent améliorer la netteté de l'image du viseur, ils n'ont aucun effet sur le signal vidéo de sortie issu du caméscope.
Retrait du viseur
Retirez au préalable tout microphone raccordé au viseur.
1 Eteignez cette unité puis débranchez le connecteur du viseur du connecteur VF.
Inversez la procédure d'installation. (Notez qu'il n'est pas nécessaire de lever la butée.)
Remarque
Notez les points suivants lorsque vous montez le viseur.

- Assurez-vous d'éteindre cette unité avant de raccorder le connecteur du viseur au connecteur VF de cette unité. Si le connecteur est raccordé alors que l'unité n'est pas éteinte, le viseur peut ne pas fonctionner correctement.
- Assurez vous que le connecteur du viseur est complètement enfoncé dans le connecteur VF de l'unité. Si le connecteur n'est pas raccordé fermement, l'image peut être altérée ou l'éclairage tally peut ne pas fonctionner correctement.
Pour les détails, contactez votre distributeur Sony.
Réglage de la position du viseur
Pour régler le positionnement gauche/droite du viseur, desserrez la bague de positionnement gauche/droite et pour régler le positionnement avant/arrière, desserrez le bouton de verrouillage du positionnement avant/arrière.
Lorsque le viseur est raccordé, ne laissez pas la caméra (ou le caméscope) avec l'oculaire tourné vers le soleil. Le rayonnement direct du soleil peut pénétrer dans l'oculaire, se concentrer dans le viseur et provoquer un incendie.
Réglage de la mise au point de l'oculaire et de l'écran (luminosité, contraste et mise en évidence des contours)
Commencez par effectuer une mise au point de l'image avec l'objectif puis réglez le bouton de mise au point de l'oculaire ou la bague de mise au point de l'oculaire afin d'obtenir l'image du viseur la plus nette pour votre vue. La plage de réglage visuel va de -3,5D à +0,4D.
Vous pouvez modifier la plage de réglage en installant une pièce de remplacement. La plage de réglage sera comme suit après le remplacement.
-3,6D à -0,8D, ou -2,8D à +2,0D
Contactez votre représentant Sony pour les pièces de rechange.
Pour régler le contraste et la luminosité
Effectuez ces réglages lorsque les barres de couleur sont affichées.
1 Réglez le commutateur OUTPUT/DCC sur la position BARS.
Les barres de couleur apparaissent sur l'écran du viseur.
2 Tout en observant les barres de couleur, tournez les commandes CONTRAST et BRIGHT pour régler le contraste et la luminosité.
3 Remettez le commutateur OUTPUT/DCC sur sa position initiale.
Pour régler la mise en évidence des contours
Vous pouvez faire tourner la commande PEAKING pour ajuster le peaking, le détail H et le détail V de l'image dans
le viseur. Ces ajustements renforcent les contours de l'image dans le viseur, permettant une mise au point de la caméra plus facile.
Les paramètres du menu vous permettent d'ajuster seulement la commande PEAKING, et d'ajuster le détail H et le détail V séparément.
Pour plus de détails, voir « Réglage de l'affichage de l'écran du viseur » à la page 150.
Mise en place d'un viseur électronique de 5 pouces
Vous pouvez installer un viseur électronique DXF-51 (5 pouces) en option. Pour l'installer, un kit de fixation d'accessoires (référence : A-8274-968-B) est requis.
Pour les détails, contactez votre distributeur Sony.
Retirez le couvercle de la poignée et placez la griffe et la vis de butée du kit de fixation d'accessoires.
Utilisation de la bandoulière
1 Placez l'un des clips sur un des points de fixation de la bandoulière.

Pour retirer la bandoulière

Tirez dans le sens de la flèche tout en appuyant à ce niveau.

Réglage de la position du protège-épaule
Vous pouvez déplacer le protège-épaule de 35 mm maximum (1 ^7/_16 pouces) en avant ou en arrière. Ce réglage permet un meilleur équilibre lors de la prise de vue avec le caméscope à l'épaule.
2 Déplacez le protège-épaule vers l'arrière ou l'avant, jusqu'à la position qui vous convient.
3 Abaissez le levier pour verrouiller le protège-épaule sur la position choisie.
Montage sur un trépied
Commencez par installer l'adaptateur de trépied VCT-U14 sur le trépied puis montez le caméscope sur l'adaptateur de trépied.
Vous ne pouvez pas monter le caméscope sur un adaptateur de trépied portant l'une des indications suivantes sur l'espace de nom de modèle, comme dans l'illustration ci-dessus. Utilisez l'adaptateur de trépied approprié.
• « VCT-U14 » uniquement
• « V C T - U 1 4 - B »
• « V C T - U 1 4 - D »
Pour retirer le trépied
Une fois que vous avez retiré le caméscope, si la tige de l'adaptateur de trépied ne s'est pas remise en position d'origine, maintenez le bouton rouge enfoncé et déplacez le levier dans le sens de la flèche pour ramener la tige à sa position originale. Vous ne pouvez pas monter un caméscope si la tige ne s'est pas remise en position initiale.
Vous pouvez utiliser le système Anton Bauer Ultralight 2 ou un système du même type avec ce caméscope (alimenté en 12 V avec une consommation maximale d'énergie de 50 W).
- Si vous raccordez la lampe vidéo au connecteur LIGHT sur le caméscope et réglez le commutateur LIGHT sur AUTO, vous pouvez allumer et éteindre la lampe automatiquement lorsque vous démarrez et arrêtez le VDR.
- La sortie du connecteur LIGHT vidéo sur le caméscope est commandée sur 12 V même lorsque le caméscope est alimenté par 12 V ou plus (au moyen du connecteur DC IN ou d'un pack batterie). La luminosité ou la température de couleur de la lampe ne change pas en fonction de l'augmentation de la tension.
Remarques
- N'utilisez pas une lampe vidéo avec une consommation électrique supérieure à 50 W.
- La luminosité ou la température de couleur de la lampe change lorsque la tension (fournie par le connecteur DC IN ou par le pack batterie) est inférieure à 12 V.
Pour installer la lampe vidéo
Installez la lampe vidéo sur la poignée du caméscope insert sur la griffe de fixation d'accessoires et raccordez le câble de lampe vidéo au connecteur LIGHT.
Remarque
La griffe de fixation d'accessoires de cette unité est du type trou percé d ^1 / _4 de pouce. Si vous souhaitez la remplacer par une griffe à glissière, contactez votre revendeur Sony.
Préparation du système d'entrée audio
Utilisation du microphone fourni
1 Desserrez la vis et ouvrez l'attache de support de microphone.
Attache de support de microphone

2 Placez le microphone dans le support de microphone.
3 Raccordez le câble du microphone au conecteur MIC IN, puis réglez le commutateur AUDIO IN pour le canal sur lequel vous voulez enregistrer l'audio depuis ce microphone sur FRONT (pour CH-1/CH-2) ou F (pour CH-3/CH-4).

Branchez-le au connecteur MIC IN.
Pour utiliser le microphone détaché du caméscope
Vous pouvez utiliser le microphone fourni détaché du caméscope.

Branchez-le au connecteur MIC IN.
Commutateurs AUDIO IN (CH-1/CH-2) Réglez le commutateur AUDIO IN pour le canal sur lequel vous voulez enregistrer l'audio sur FRONT (pour CH-1/CH-2) ou F (pour CH-3/CH-4).
Remarque
Lors de l'utilisation du microphone fourni avec un câble d'extension, veillez à toujours utiliser un câble d'alimentation externe.
Utilisation d'un microphone externe
Vous pouvez raccorder jusqu'à deux microphones monophoniques externes aux connecteurs AUDIO IN CH-1/CH-2 à l'aide d'un support de microphone CAC-12 (non fourni).
Vous trouverez ci-dessous la procédure pour la mise en place d'un microphone à condensateur à électret tel que le ECM-673/674/678.
1 Retirez les vis de fixation du support de microphone externe.
Lorsque vous installez un ECM-673/674/678, utilisez l'adaptateur pour microphone fourni avec le ECM-673/674/678.
6 Régler les commutateurs comme suit.
- Placez le commutateur de sélection d'entrée AUDIO IN comme indiqué ci-dessous en fonction du type de microphone utilisé.
- Lorsque vous utilisez un microphone avec une alimentation interne, placez-le sur MIC (au centre).
- Lorsque vous utilisez un microphone avec une alimentation externe, placez-le sur MIC +48V ON (à droite).
- Placez le commutateur AUDIO IN (CH-1/CH-2/CH-3/CH-4) pour le canal auquel le microphone est raccordé sur REAR (pour CH-1/CH-2) ou R (pour CH-3/CH-4).
Basculez le niveau d'entrée en modifiant le réglage REAR MIC REF sur la page AUDIO-1 du menu MAINTENANCE (le réglage d'usine par défaut est à -60 dB).
Pour plus de détails, voir page 128.
Remarques
- Si le niveau d'entrée de cette unité n'est pas un réglage adapté à la sensibilité du microphone, les sons forts peuvent présenter des distorsions et le rapport signal/bruit peut être affecté.
- Des connecteurs XLR femelles (3 broches) sont branchés pour permettre aux connecteurs AUDIO IN CH-1 et CH-2 du caméscope de fournir une alimentation fantôme 48 V. Si le câble de microphone est doté d'un connecteur femelle, utilisez un adaptateur.
- Si vous détachez le support de microphone CAC-12 une fois attaché au caméscope, veillez à ne pas perdre ses deux vis de fixations (à l'étape 1). Après avoir détaché le CAC-12, veillez à replacer les deux vis à leur emplacement d'origine.
Mise en place d'un tuner synthétisé UHF
Vous pouvez enregistrer le son à l'aide d'un système de microphone sans fil comprenant ce qui suit.
- Microphone sans fil UHF WRT-804/807S
- Emetteur synthétisé UHF WRT-822/824
• Tuner synthétisé UHF WRR-855/861/862
Remarque
Pour le système d'alimentation de ce système de microphone sans fil, utilisez les packs de batterie au lithium-ion Sony.
Pour plus de détails sur l'utilisation du système de microphone sans fil, consultez le mode d'emploi du microphone et du tuner.
Pour installer un WRR-855
1 Ouvrez le couvercle du connecteur WRR.

2 Réglez le commutateur d'alimentation du WRR-855 sur ON et réglez MUTING sur ON ou OFF.
Cela permet à l'alimentation du WRR-855 d'être allumée et éteinte avec le commutateur POWER du caméscope.
3 Insérez le WRR-855 dans le CA-WR855.

Serrez les vis (fournies avec le WRR-855).
4 Insérez la plaque taillée en V sur l'arrière du CA-WR855 avec la rainure en V sur la griffe de fixation de la batterie, puis faites glisser le CA-WR855 vers le bas jusqu'à ce qu'il se connecte au connecteur du WRR.
Pour installer un WRR-861/862 (Lors de l'utilisation d'un pack batterie BP-GL95/GL65/L60S/L80S)
1 Installez un raccord de tuner WRR (non fourni, référence : A-8278-057-B) à l'arrière du caméscope.
①Utilisez un tournevis cruciforme pour serrer les quatre vis placées sur le raccord de tuner comme ci-dessous.
Remarque
Vérifiez que les quatre vis sont fermenent serrées.
②Desserrez les vis de réglage du raccord de tuner.
③Réglez la position du raccord de tuner en fonction du montage d'un pack batterie BP-GL95/GL65/L60S/L80S et serrez les vis de réglage pour le maintenir en place.
④Montez la plaque de fixation fournie avec le WRR-861/862.
Pour les détails sur la mise en place du pack batterie, voir « Utilisation d'un pack batterie » à la page 35.
3 Montez le tuner sur le raccord de tuner WRR.

Pour les détails concernant le raccord de tuner WRR (référence : A-8278-057-B), contactez votre revendeur Sony.
4 Branchez le cordon d'alimentation du tuner au connecteur DC OUT du caméscope et le câble de sortie audio au connecteur AUDIO IN CH-1 ou CH-2.
5 Régler les commutateurs comme suit.
- Réglez le commutateur de sélection d'entrée AUDIO IN sur MIC pour le canal auquel le câble de sortie audio est raccordé.
- Réglez le commutateur AUDIO IN (CH-1/CH-2/CH-3/CH-4) pour le canal auquel le câble de sortie audio est raccordé sur REAR (pour CH-1/CH-2) ou R (pour CH-3/CH-4).
Raccordement de l'entrée de ligne d'un équipement audio
1 Raccordez une table de mixage audio ou un composant de système audio externe sur le connecteur AUDIO IN CH-1/CH-2 comme indiqué ci-dessous.
Sélection de l'entrée audio d'enregistrement Réglez le commutateur AUDIO IN (CH-1/CH-2/CH-3/CH-4) pour le canal auquel le dispositif audio est raccordé sur REAR (pour CH-1/CH-2) ou R (pour CH-3/CH-4).

Raccordement de la télécommande
Le raccordement de la Télécommande RM-B150/B750 permet de commander à distance les principales fonctions de la caméra et du VDR.
Le raccordement de la télécommande au connecteur REMOTE (8 broches) enclenche automatiquement le mode de commande à distance du caméscope. Si vous débranchez la télécommande, le mode de commande à distance est annulé.
Consultez le mode d'emploi RM-B150/B750 pour la longueur maximale du câble pour la connexion entre la caméra et le RM-B150/B750.
Avant de connecter/déconnecter la télécommande au/du caméscope, assurez-vous d'éteindre le commutateur POWER du caméscope.
Fonctions du commutateur de caméscope lorsque la télécommande est branchée
Le fait de connecter la télécommande désactive les commutateurs suivants sur le caméscope.
- Commutateur GAIN
• Commutateur OUTPUT/DCC
• Commutateur WHITE BAL
• Commutateur AUTO W/B BAL
• Commutateur SHUTTER
Réglage de retouche d'image lorsque la télécommande est branchée
Les paramètres de réglage de retouche d'image activés lors de la dernière utilisation de la télécommande sont rétablis.
Lorsque le moniteur est raccordé à la télécommande
Le connecteur MONITOR (de type BNC) du RM-B150/B750 produit le même signal que celui fourni par le connecteur VIDEO OUT du caméscope.
Utilisez le câble noir fourni avec le RM-B150/B750 pour raccorder le moniteur au connecteur MONITOR qui se trouve sur le RM-B150/B750.
Le caméscope n'a pas de fonction attribuée aux tests de signal de raccordement.
Même lorsque TEST est sélectionné en utilisant le commutateur (bouton) de sélection des signaux de référence de la télécommande, le signal de test n'est pas émis du connecteur MONITOR.
Lorsque la télécommande est débranchée du caméscope
Les réglages de caméscope utilisés avant le branchement de la télécommande sont rétablis.
Structure des données de réglage de retouche d'image
La mémoire non-volatile du caméscope utilisée pour enregistrer les données de réglage de retouche d'image comprend deux régions, comme indiqué ci-dessous : L'une est la « région de données indépendantes » qui opère lorsque la télécommande n'est pas branchée et l'autre correspond à la « région de données de télécommande » mise en œuvre lorsque la télécommande est raccordée. Les données de réglage de retouche d'image sont sélectionnées et transmises automatiquement à la section de caméra selon qu'une télécommande du type RM-B150 est raccordée ou non.
Ainsi, lorsqu'une télécommande est raccordée au caméscope, la « région de données de télécommande » devient la région de données effective et les paramètres de
réglage de retouche d'image adoptés lors de la dernière utilisation de la télécommande sont rétablis.
Lorsque la télécommande est branchée, les réglages des contrôles de rotation en valeur absolue ^1) et des commutateurs en valeur absolue ^2) sont remplacés par ceux définis sur la télécommande.
Lorsque la télécommande est débranchée du caméscope, la « région de données indépendantes » prend effet. Les réglages de caméscope utilisés avant le branchement de la télécommande sont donc rétablis.
1) Contrôles de rotation en valeur absolue : Les données correspondant à la position angulaire des commandes sont transmises. Les contrôles de rotation pour lesquels les données correspondant à l'importance de leur rotation sont transmises sont appelés contrôles en valeur relative.
2) Commutateurs de valeur absolue : Comme les commutateurs à bascule ou à glissière (sauf les commutateurs temporaires), les commutateurs (ou boutons) dont la position doit correspondre à leur fonction sont appelés commutateurs de valeur absolue.
Raccordement
Remarque
La production de certains dispositifs périphériques et produits apparentés présentés dans cette section a été arrêtée. Pour plus d'informations sur la sélection des dispositifs, veuillez contacter votre revendeur Sony ou un conseiller de Sony.
Raccordement d'un moniteur vidéo externe
Lorsque vous utilisez un moniteur à affichage à cristaux liquides de Sony, réalisez les connexions comme suit.
Raccordez les connecteurs VIDEO OUT Y/P B /P R de cette unité et les connecteurs d'entrée RGB/COMPONENT du moniteur à affichage à cristaux liquides LMD-9030 par un câble vidéo composant (non fourni).
La sortie de signal depuis les connecteurs VIDEO OUT Y/P_B/P_R peut commuter avec COMPONENT OUT sur la page OUTPUT du menu OPERATION. Pour plus de détails, voir page 121.
Remarque
Il est impossible d'ajouter de l'information textuelle ou des repères à la sortie HDSDI.
②Pour vérifier un signal SD (NTSC/PAL)
Raccordez le connecteur VIDEO OUT de cette unité et le connecteur d'entrée LINE A ou LINE B du moniteur à affichage à cristaux liquides LMD-9030 avec un câble coaxial 75Ω (non fourni).
Utilisation d'une connexion i.LINK
Le connecteur (i.LINK) DV OUT S400 vous permet de raccorder un équipement externe au caméscope. Une vidéo enregistrée au format MPEG HD est convertie au format DVCAM et émise depuis le connecteur (i.LINK) DV OUT S400.
Pour des connexions utilisant FAM (mode d'accès fichier), voir « Opérations sur les fichiers » (page 169).
Réglages requis pour une connexion i.LINK
Réglage i.LINK MODE
Réglage de la méthode de connexion entre cette unité et un dispositif externe. Sur la page OUTPUT du menu OPERATION, réglez i.LINK MODE sur AV/C (Contrôle audio/vidéo). (Le réglage d'usine par défaut est AV/C.) Effectuez le réglage du i.LINK AUDIO OUT selon le dispositif connecté.
Réglage i.LINK AUDIO OUT
Réglez les canaux de sortie audio pour le connecteur i. (i.LINK) DV OUT S400. Sur la page AUDIO-2 du menu MAINTENANCE, réglez i.LINK AUDIO OUT sur l'un des suivants. (Le réglage d'usine par défaut est « 2 C H » . ) 2CH : Canaux de sortie 1 et 2 (16 bits, 48 ksps) 4CH : Canaux de sortie 1 à 4 (12 bits, 32 ksps)
Remarque
Si le mode balayage est 23.98P, les sorties vidéo, audio ou code temporel par la connexion i.LINK peuvent ne pas être continues.
Utilisation du caméscope comme dispositif d'alimentation
Pour copier numériquement depuis le caméscope sur le VTR sans la fonction de montage
Vous pouvez utiliser un câble i.LINK (câble DV) pour raccorder un enregistreur de cassette vidéo numérique avec un connecteur i.LINK au caméscope et copier numériquement la vidéo et l'audio.
Magnétoscope externe

Câble i.LINK (câble DV)

PDW-F335

1 Effectuez les réglages suivants pour préparer le magnétoscope externe.
- Réglez REC MODE sur le même mode d'enregistrement que celui du caméscope.
- Lorsque le mode d'enregistrement est réglé sur DVCAM, sélectionnez DF ou NDF.
- Réglez AUDIO MODE sur le mode 4 canaux ou sur le mode 2 canaux, en fonction du disque lu sur le caméscope.
2 Effectuez une pause de l'enregistrement sur le magnétoscope externe.
3 Lecture du disque sur le caméscope.
4 Vérifiez la lecture sur le caméscope et lorsqu'elle atteint la scène à enregistrer, démarrez l'enregistrement sur le magnétoscope externe.
La copie démarre sur le magnétoscope externe.
5 Lorsque la copie sur le magnétoscope externe est terminée, arrêtez la lecture du disque sur le caméscope.
Pour les détails sur le fonctionnement du magnétoscope externe, consultez le manuel d'utilisation l'accompagnant.
Pour contrôler le caméscope depuis un VTR avec la fonction de montage
Lorsque vous raccordez un magnétoscope avec un connecteur i.LINK au connecteur (i.LINK) DV OUT S400 du caméscope à l'aide d'un câble i.LINK (câble DV), vous pouvez commander la lecture et l'enregistrement du caméscope et effectuer un montage et une copie numérique.
Lorsque vous utilisez le DSR-2000A/2000AP, appuyez sur le bouton i.LINK dans la section de réglage de la télécommande du magnétoscope.
Remarque
Pour utiliser la fonction de copie automatique du DSR-2000A/2000AP, vous devez régler le format d'enregistrement du caméscope sur DVCAM à la page FORMAT du menu OPERATION.
Pour les détails sur le magnétoscope externe, consultez le manuel d'utilisation l'accompagnant.
Pour contrôler le caméscope à partir d'un système de montage non linéaire
Utilisez le câble i.LINK (câble DV) pour transférer des signaux vidéo et audio à un système de montage non linéaire depuis le caméscope. Vous devez utiliser un logiciel de montage prenant en charge le format d'enregistrement sélectionné (DVCAM).
PDW-F335
Ordinateur portable

Câble i.LINK (câble DV)

Un ordinateur sur lequel un logiciel de montage prenant en charge le format DVCAM est installé
Utilisez l'ordinateur pour installer le logiciel de montage non linéaire.
Pour les détails, consultez le manuel du logiciel.
Remarques
- La vidéo sur laquelle vous avez effectué un montage à l'aide d'un système de montage non linéaire ne peut pas être enregistrée sur le disque en utilisant ce caméscope au moyen d'un câble i.LINK (câble DV).
- Lorsqu'un disque avec un code temporel non continu enregistré est soumis à une capture vidéo à partir d'un système de montage non linéaire, la précision de capture peut ne pas être correctement cadrée.
Raccordements pour l'utilisation de PDZ-1
Pour utiliser le logiciel PDZ-1 Proxy Browsing fourni, raccordez l'ordinateur sur lequel il est installé à cette unité en mode FAM (file access mode—mode d'accès de fichiers).
Pour les détails sur ce raccordement, voir « Etablissement d'une connexion FAM » à la page 173.
Pour les détails sur PDZ-1, voir « Utilisation du logiciel PDZ-1 Proxy Browsing » à la page 107.
Enregistrement et lecture
Chapitre
3
Manipulation des disques
Disques utilisés pour l'enregistrement et la lecture
Cette unité peut enregistrer et lire les formats suivants de Professional Disc ^1)
• PFD23 (capacité 23,3 GB)
• PFD23A (capacité 23,3 GB)
• PFD50DLA (capacité 50,0 GB)
1) Professional Disc est une marque commerciale de Sony Corporation.
Remarques
- Vous ne pouvez pas utiliser les disques suivants pour l'enregistrement ou la lecture :
- Blu-Ray Disc (disque Blu-Ray)
- Professional Disc for Data (Professional Disc pour la sauvegarde de données)
- Vous ne pouvez utiliser les disques PFD50DLA qu'avec les dispositifs XDCAM avec marque DL (voir l'illustration suivante). Vous ne pouvez pas les utiliser avec les dispositifs XDCAM sans cette marque.

Professional Disc

Remarques sur la manipulation
Manipulation
Le Professional Disc est logé dans une cartouche et a été conçu pour être manipulé sans risque de dépôt de poussière ou de marques de doigt. Toutefois, si la cartouche subit un choc sévère, par exemple en tombant, le disque risque d'être endommagé ou rayé. Si le disque est rayé, il peut être impossible d'enregistrer les signaux vidéo/audio ou de
lire le contenu enregistré dessus. Manipulez les disques et stockez-les avec précaution.
- Ne touchez pas la surface du disque lui-même dans la cartouche.
- L'ouverture délibérée du volet peut endommager le disque.
- Ne démontez pas la cartouche.
- Nous vous recommandons d'utiliser les étiquettes adhésives fournies pour indexer les disques. Appliquez l'étiquette dans la position correcte.
Stockage
- Ne stockez pas les disques dans un endroit où ils pourraient être exposés à la lumière directe du soleil ou dans un endroit où la température ou l'humidité est trop élevée.
- Le laissez pas les cartouches dans un endroit où de la poussière risquerait de pénétrer.
- Stockez les cartouches dans leurs boîtes d'emballage.
Entretien des disques
- Enlevez la poussière et la saleté à l'extérieur de la cartouche à l'aide d'un chiffon doux et sec.
- Si de la condensation se forme, laissez sécher la cartouche avant de l'utiliser.
Protection des disques contre l'écriture
Pour protéger le contenu enregistré sur le disque d'un effacement accidentel, déplacez dans le sens de la flèche la languette de protection contre l'écriture située sur la partie inférieure du disque, comme illustré sur la figure ci-dessous.
Partie inférieure du disque Languette de protection en écriture

Faites-la glisser dans le sens de la flèche
Réglages de la languette de protection contre l'écriture


Enregistrement autorisé Enregistrement interdit
Vous pouvez aussi protéger contre l'écriture des plans individuels. Pour en savoir plus, voir « Verrouillage des plans (protégés contre l'écriture) » (page 91).
Insertion et ejection d'un disque
Chargement d'un disque
Procédez comme suit.
1 Allumez le commutateur POWER.
En cas de condensation dans la section VDR, le message « HUMID » s'affiche sur l'affichage d'état du moniteur LCD. Si tel est le cas, attendez que l'indicateur s'éteigne avant de passer à l'étape 2.
2 Appuyez sur le bouton EJECT.
Ceci permet d'ouvrir le couvercle du compartiment à disque.
Remarque
Pour insérer le disque correctement, assurez-vous que le caméscope est en position debout (poignée vers le haut, base vers le bas).
Retrait d'un disque
Avec l'alimentation allumée, appuyez sur le bouton EJECT pour ouvrir le couvercle du compartiment du disque puis retirez le disque. Si vous n'allez pas insérer d'autre disque, fermez le couvercle du compartiment du disque.
Formatage d'un disque
Utilisation d'un disque neuf
Un disque vierge ne nécessite aucun formatage. Le disque est formaté automatiquement et est prêt à l'emploi lors de son chargement dans l'appareil.
Utilisation d'un disque contenant des données enregistrées
Pour formater un disque enregistré, chargez-le dans l'appareil, puis procédez comme suit.
Remarque
Si un disque enregistré est formaté, toutes les données sur le disque sont effacées. (Les plans verrouillés (voir page 91) sont aussi effacés.)
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page DISC du menu USER (ou OPERATION) et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir page 142.
Le message « QUICK FORMAT OK? YES ➔ NO » (exécuter oui/non ?) s'affiche.
3 Pour procéder au formatage, sélectionnez YES et appuyez sur le bouton MENU. Pour annuler, appuyez sur le bouton MENU en laissant NO sélectionné.
Lorsque le formatage est effectué, le message « COMPLETED » s'affiche.
Manipulation des disques quand l'enregistrement ne se termine pas normalement (fonction de récupération)
Le traitement de l'enregistrement ne se termine pas normalement si, par exemple, le pack batterie est retirée pendant l'enregistrement ou si le câble d'alimentation est débranché pendant l'enregistrement.
Puisque le système de fichiers n'est pas mis à jour, les données vidéo et audio enregistrées en temps réel ne sont pas reconnues en tant que fichiers et le contenu du plan en cours d'enregistrement est perdu.
Cependant, l'appareil comprend une fonction de récupération qui permet de minimiser les pertes de données en reconstituant les plans.
Remarquez qu'aucun contenu de plan enregistré n'est perdu quand le commutateur POWER est réglé sur OFF et quand l'épuisement de la batterie est détecté, parce que l'appareil ne s'éteint pas avant la fin du traitement de l'enregistrement.
Remarques
- Ne débranchez ni le pack batterie ni le cordon d'alimentation avant la fin du traitement de l'enregistrement et l'extinction de l'indicateur ACCESS.
- Cette fonction pourra récupérer le plus possible de données suite à un accident imprévisible mais une récupération à 100% ne peut être garantie.
- Même avec cette fonction, les données qui précédaient immédiatement l'interruption de l'enregistrement ne pourront être récupérées. La quantité de données perdues sera comme suit :
Récupération rapide : de 2 à 4 secondes de données avant l'interruption de l'enregistrement.
Récupération complète : de 4 à 6 secondes de données avant l'interruption de l'enregistrement.
(Davantage de données peuvent être perdues quand l'unité est soumise à des vibrations, lors du passage fréquent de l'enregistrement à l'arrêt et quand des fonctions telles que Interval Rec (enregistrement à intervalle) sont utilisées.)
Récupération rapide
Lorsque l'appareil est remis sous tension après une interruption d'enregistrement due à une coupure d'alimentation pendant laquelle le disque est resté chargé dans l'appareil, des plans sont reconstitués sur la base des données sauvegardées en mémoire non volatile et des marqueurs enregistrés sur le disque. Le traitement dure environ 5 secondes.
Récupération complète
Quand l'enregistrement sur un dispositif XDCAM est interrompu par une coupure d'alimentation, et qu'un disque est éjecté manuellement de ce dispositif hors tension, les plans sont reconstitués sur base des marqueurs enregistrés sur le disque chargé dans l'appareil. Par conséquent, le traitement requiert plus de temps qu'une sauvegarde rapide (environ 30 secondes, bien que cela dépende de l'état du disque).
Remarque
Avant d'utiliser un autre appareil XDCAM ^1) pour effectuer une récupération complète d'un disque ayant été enregistré avec succès sur le PDW-F75/F355/F335, vérifiez que l'autre appareil est de version 1.7 ou supérieure. La récupération ne peut pas être effectuée correctement à l'aide d'appareils de version 1.6 ou inférieure.
Pour une récupération complète, procédez comme suit.
1 Insérez le disque sur lequel l'enregistrement a été prématurément interrompu.
Le message de sauvegarde suivant apparaît.
Le processus de sauvegarde débute et le message « EXECUTING. » s'affiche.
Un message de résultats s'affiche à la fin du traitement.
- En cas de succès de la récupération, « COMPLETED. » s'affiche.
- En cas d'échec de la récupération, « INCOMPLETED. » s'affiche. Les plans dont l'enregistrement ne s'est pas terminé normalement sont perdus.
Sortir sans récupérer les données
Sélectionner NO à l'étape 2 pour quitter sans effectuer de sauvegarde.
Cependant, l'état du disque ne change pas. Une sauvegarde reste nécessaire pour récupérer les plans dont l'enregistrement ne s'est pas terminé normalement. Le message de sauvegarde s'affiche quand le disque est réinséré ou quand le caméscope est remis sous tension.
Remarque
A défaut de sauvegarde, les sections enregistrées normalement peuvent être relues, mais aucun nouvel enregistrement n'est possible sur le disque.
Procédure de base pour la prise de vue
2 Réglez le sélecteur FILTER et le bouton 5600K en fonction des conditions d'éclairage.
| Réglage du sélecteur FILTER | Exemples de conditions d’éclairage |
| 1 (CLEAR) Prise de | vue en intérieur |
| 2 ( ^1/_4 ND) | Prise de vue en extérieur nuageux ou pluvieux ou pour réduire la profondeur de champ a) |
| 3 ( ^1/_16 ND) | Lumière du soleil |
| 4 ( ^1/_64 ND) | Pour réduire la profondeur de champ à la lumière du soleil |
a) La plage au-delà de laquelle le sujet est bien cadré. Par conséquent, « réduire la profondeur de champ » signifie que la plage est réduite également et « augmenter la profondeur de champ » signifie qu'elle est augmentée également.
3 Vérifiez les réglages de commutateur sur le caméscope.
Si vous n'avez pas assez de temps pour vérifier les réglages de l'unité, vous pouvez activer le commutateur affecté EZ MODE pour utiliser le mode EZ pour la prise de vue instantanée.
Mode EZ
En mode EZ, les réglages de cette unité sont fixés sur des valeurs standard, tandis que l'ouverture de l'objectif et l'équilibre des blancs sont ajustés automatiquement. Dans cet état, il n'est pas possible de modifier le menu ou d'autres réglages. Pour modifier des réglages, désactivez le mode EZ Dans la configuration d'usine par défaut, le commutateur
ASSIGN 1 (voir page 14) permet d'activer et de désactiver le mode EZ.
4 Vérifiez les réglages dans le menu.
5 Vérifiez les réglages de l'objectif et le réglage de longueur focale de collerette (voir page 39).
6 Réglez la mise au point de l'oculaire du viseur ainsi que le contraste et la luminosité de l'image du viseur (voir page 41).
7 Vérifiez les réglages du système audio.
- Connexions du microphone (voir page 46)
- Réglages sur la section VDR (voir page 21)
8 Si nécessaire, affichez le repère central et/ou le repère de zone de sécurité sur l'écran du viseur.
Pour les détails, voir « Réglage de l'affichage des repères » à la page 149.
Appuyez également sur le bouton ZEBRA pour afficher le motif de zébrures sur l'écran du viseur.
9 Si nécessaire, réglez l'équilibre des blancs et l'équilibre des noirs (voir page 60).
10 Si nécessaire, réglez le diaphragme et le gain.
Pour les détails sur le réglage du diaphragme, voir « Bague de diaphragme » à la page 28, et « Réglage du diaphragme » à la page 66.
Pour les détails sur le réglage du gain, voir « Commutateur GAIN » à la page 15, et « Réglage des valeurs de gain pour les positions du commutateur GAIN » à la page 153.
11 Tournez la bague de mise au point de façon à ce que le sujet soit bien cadré.
La fonction de mise au point EZ vous permet de régler la fonction d'ouverture à ouvrir et d'ajuster facilement et précisément la mise au point avant la prise de vue. Avant l'utilisation, cette fonction doit être assignée au commutateur ASSIGN 1 ou 2.
Pour plus de détails, voir « Assignation de fonctions aux commutateurs ASSIGN » (page 156).
Au sujet de la fonction de mise au point EZ
Lorsque vous appuyez sur le commutateur auquel cette fonction est assignée (le commutateur ASSIGN 1 ou 2), la fonction est activée et « EZ FOCUS » apparaît sur l'écran du viseur et sur le moniteur LCD. Pour désactiver la fonction, appuyez à nouveau sur le commutateur. Même si vous n'appuyez pas sur le commutateur, la fonction se désactive automatiquement après 10 secondes.
Remarque
La fonction de mise au point EZ se désactive automatiquement si elle est active lorsque vous appuyez sur le bouton REC de cette unité ou de l'objectif. L'enregistrement commence immédiatement ensuite.
12 Configurez la section du VDR en fonction des objets que vous souhaitez filmer puis démarrez l'enregistrement en appuyant sur le bouton REC.
- Pendant l'enregistrement, l'indicateur REC/TALLY du viseur s'allume et « REC » apparaît sur l'écran du viseur.
- Vous pouvez utiliser le bouton AUDIO LEVEL à l'avant du caméscope pour ajuster manuellement le niveau de son du canal 1. Pour ce faire, vous devez d'abord configurer la section du VDR pour permettre l'ajustement manuel du niveau d'enregistrement audio (voir page 67).
13 Pour effectuer une pause de l'enregistrement, appuyez de nouveau sur le bouton REC.
L'indicateur REC/TALLY du viseur s'éteint. Les données enregistrées de l'étape 12 à l'étape 13 sont sauvegardées comme étant un seul plan.
Pour visualiser le plan enregistré
Appuyez sur le bouton PREV, puis appuyez sur le bouton PLAY/PAUSE pour visualiser depuis le début du plan.
14 Répétez les étapes 12 et 13 requises pour continuer la prise de vue.
Des plans successifs sont enregistrés sur le disque.
Remarques
- Il est impossible d'enregistrer un plan de moins de 2 secondes. Si l'enregistrement est arrêté avant 2 secondes, le plan durera 2 secondes.
Si vous arrêtez l'enregistrement et le relancez dans les 2 secondes du départ initial, ceci crée un seul plan continu débutant au point de départ initial. - Le nombre maximum de plans enregistrable sur un disque est 300. Ensuite, le message « MAX # Clips »
s'affiche, même s'il reste de l'espace disponible sur le disque.
Enregistrement - Opérations de base
Sélection du format d'enregistrement
Avant d'enregistrer, sélectionnez le format d'enregistrement.
Remarque
Il y a des restrictions sur les formats d'enregistrement qui peuvent être combinés sur un seul disque.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page FORMAT du menu USER (ou OPERATION) et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
| SYSTEM Fréquence d'images | NTSC : 60l/30P/23.9P | |
| PAL : 50l/25P | ||
| REC FORMAT | Format d'enregistrement | MPEG HD/DVCAM |
| BIT RATE (HD) | Débit binaire pour l'enregistrement HD | HQ/SP/LP (Pour les détails, voir le tableau nommé « Réglages des débit binaire d'enregistrement HD et heures d'enregistrement ».) |
| AUDIO CH (HD) | Nombre de canaux audio pour l'enregistrement HD | 2ch (2 canaux)/4ch (4 canaux) |
| ASPECT RATIO | Rapport d'aspect pour l'enregistrement DVCAM | 16:9/4:3 |
| Élément Description Réglages | |
| COUNTRY Région d'utilisation | NTSC/PAL |
2 Sélectionnez l'élément souhaité et appuyez sur le bouton MENU.
3 Tournez le bouton MENU pour sélectionner le réglage souhaité puis appuyez sur le bouton MENU.
4 Si vous avez changé les réglages de SYSTEM ou COUNTRY, mettez l'unité hors tension, puis de nouveau sous tension.
5 Répétez les étapes 2 à 4 pour régler l'ensemble des éléments nécessaires.
Réglages des débit binaire d'enregistrement HD et heures d'enregistrement
Lors de l'utilisation des disques PFD23/PFD23A:
| Débit binaire Canaux | audio utilisés | Durée d'enregistrement |
| Mode HQa)Débit binaire variable, limite supérieure de 35 Mbps | 4 canaux 65 minutes ou plus | |
| 2 canaux 68 minutes ou plus | ||
| Mode SPDébit binaire fixe, 25 Mbps | 4 canaux Environ 85 minutes | |
| 2 canaux Environ 90 minutes | ||
| Mode LPa)Débit binaire variable, limite supérieure de 18 Mbps | 4 canaux 112 minutes ou plus | |
| 2 canaux 122 minutes ou plus | ||
Lors de l'utilisation des disques PFD50DLA:
| Débit binaire Canaux | audio utilisés | Durée d'enregistrement |
| Mode HQa)Débit binaire variable, limite supérieure de 35 Mbps | 4 canaux 145 m | minutes ou plus |
| 2 canaux 150 m | minutes ou plus | |
| Mode SPDébit binaire fixe, 25 Mbps | 4 canaux Environ | 190 minutes |
| 2 canaux Environ | 200 minutes | |
| Mode LPa)Débit binaire variable, limite supérieure de 18 Mbps | 4 canaux 248 m | minutes ou plus |
| 2 canaux 265 m | minutes ou plus |
a) En mode HQ ou LP, à cause de la compression MPEG2, la durée d'enregistrement varie selon le volume de données d'images compressées générées, avec les chiffres suivants comme minimum. Par exemple, dans du matériel avec peu de mouvement, la durée d'enregistrement peut être beaucoup plus longue que celle indiquée ci-dessus.
Remarque sur les durées d'enregistrement
Une moyenne de 1 seconde (jusqu'à un maximum de 2 secondes) d'informations supplémentaires est enregistrée chaque fois qu'un enregistrement de plan continu commence. Les durées d'enregistrement de la liste ci-dessus seront plus courtes si l'enregistrement de plan continu est répété.
Remarque
Les durées d'enregistrement et de lecture mentionnées ci-dessus sont approximatives. Les durées maximales d'enregistrement peuvent varier selon les conditions d'enregistrement.
Combinaison de formats d'enregistrement sur un seul disque
Si un des éléments suivants est réglé différemment, vous ne pouvez pas combiner les enregistrements sur un seul disque.
- SYSTEM (bien qu'il soit possible de mélanger 30P avec 60I, et 25P avec 50I)
• RE C F O R M A T
• AUDIO CH
• COUNTRY
Réglage de l'équilibre des noirs/de l'équilibre des blancs
Pour obtenir une qualité d'image excellente dans toutes les conditions d'utilisation de ce caméscope, il peut se révéler nécessaire dans certains cas de régler l'équilibre des noirs et l'équilibre des blancs.
Si l'équilibre des noirs ou l'équilibre des blancs est commencé, des messages de progression et de résultats s'affichent sur l'écran du viseur.
Remarque
Les valeurs de réglage de l'équilibre des noirs et de l'équilibre des blancs automatiquement définis par le caméscope et les différents réglages sont conservés dans la mémoire de l'appareil même si celui-ci est mis hors tension.
Pour régler l'équilibre des noirs
L'équilibre des noirs doit être réglé dans les cas suivants.
- Lors de la première utilisation du caméscope
- Si le caméscope n'a pas été utilisé depuis longtemps
- Si le caméscope est utilisé dans des conditions où la température ambiante a changé considérablement
- Quand les valeurs du commutateur GAIN (L/M/H) ont été modifiées sur la page GAIN SW du menu OPERATION
Il n'est généralement pas nécessaire de régler l'équilibre des noirs lors de l'utilisation du caméscope après une mise hors tension.
En mode d'ajustement automatique de l'équilibre des noirs, les réglages s'effectuent dans l'ordre suivant : niveau de l'écrêteur, réglage du palier de noir et équilibre des noirs.

1 Mettez le caméscope sous tension et réglez le commutateur OUTPUT/DCC sur CAM.
2 Placez le commutateur AUTO W/B BAL sur BLK et relâchez-le.
Le commutateur revient en position centrale et le réglage est effectué.
Pendant le réglage, le message suivant est affiché sur l'écran du viseur.
Le réglage de l'équilibre des noirs se termine en quelques secondes avec le message « ABB: OK » et la valeur de réglage est automatiquement enregistrée en mémoire.
Remarques
- Pendant le réglage de l'équilibre des noirs, le diaphragme est automatiquement fermé.
- Pendant le réglage de l'équilibre des noirs, le circuit de sélection du gain est automatiquement activé. Le scintillement qui peut en résulter sur l'écran du viseur n'est pas une anomalie.
Si le réglage automatique de l'équilibre des noirs est impossible
Si le réglage de l'équilibre des noirs ne peut être achevé normalement, un message d'erreur s'affiche pendant 3 secondes environ sur l'écran du viseur.
| Message d'erreur Signification | |
| ABB : NGIRIS NOT CLOSED | Le diaphragme de l'objectif n'est pas fermé. Vérifiez que le câble de l'objectif est correctement branché. |
| ABB : NGTIME LIMIT | Le réglage n'a pas pu être réalisé dans les limites du nombre standard de tentatives. |
| ABB : NGR (ou G ou B) : OVERFLOW | La différence entre la valeur de référence et la valeur actuelle dépasse la plage autorisée. |
Si l'un des messages d'erreur ci-dessus est affiché, essayez à nouveau de régler l'équilibre des noirs. Maintenez le commutateur WHT/BLK enfoncé en position BLK jusqu'à ce que « -BLACK SET- » apparaisse après « -BLACK BALANCE- ». Si le message d'erreur continue à s'afficher, contactez votre revendeur Sony.
Pour régler l'équilibre des blancs
Il est nécessaire de régler l'équilibre des blancs chaque fois que la source d'éclairage principale change.
Remarque
Quand vous utilisez cette unité en mode EZ, la fonction ATW (voir page 63) est automatiquement placée sur ON.
1 Réglez les commutateurs et sélecteurs comme illustré ci-dessous.
2 Réglez le sélecteur FILTER et le bouton 5600K en fonction des conditions d'éclairage.
Le tableau suivant vous montre quel réglage sélecteur FILTER utiliser selon les conditions d'éclairage.
| Réglage du sélecteur FILTER | Conditions d'éclairage |
| 1 (CLEAR) Prise de vue en intérieur | |
| 2 ( ^1/_4 ND) | Prise de vue en extérieur nuageux ou pluvieux ou pour réduire la profondeur de champ |
| 3 ( ^1/_16 ND) | Lumière du soleil |
| 4 ( ^1/_64 ND) | Pour réduire la profondeur de champ à la lumière du soleil |
Si le réglage du sélecteur FILTER a été modifié, un message indiquant le nouveau réglage s'affiche pendant environ 3 secondes dans la zone d'affichage de message de modification/progression de réglage de l'écran du viseur.
3 Placez une carte d'essai blanche dans les mêmes conditions d'éclairage que le sujet à filmer et faites un zoom avant.
Vous pouvez également utiliser tout objet blanc comme un tissu ou un mur. La surface blanche minimale est la suivante.
Veillez à ce qu'il n'y ait pas de points brillants dans le rectangle.
4 Ajustez le diaphragme de l'objectif.
Objectif à réglage manuel : Réglez le diaphragme sur la valeur appropriée.
Objectif à diaphragme automatique : Réglez le commutateur automatique/manuel de l'objectif sur automatique.
5 Placez le commutateur AUTO W/B BAL sur WHT puis relâchez-le.

Commutateur AUTO W/B BAL
Le commutateur revient en position centrale et le réglage est effectué.
Pendant le réglage, le message « AWB: EXECUTING » apparaît sur l'écran du viseur.
L'équilibre des blancs est réglé en environ une seconde et le message « AWB: OK » apparaît. Le réglage du paramètre est enregistré automatiquement dans la mémoire (A ou B) sélectionnée à l'étape 1.
- L'indication de la température de la couleur qui apparaît après le réglage de la balance des blancs est calculée sur la base de la sortie du signal R/G/B de
la caméra. Elle peut différer des résultats de la mesure avec un indicateur de température de la couleur disponible sur le marché.
L'indication de la température de la couleur de la caméra doit être considérée comme une approximation.
- Si la caméra est dotée d'un zoom avec diaphragme automatique, il est possible que le réglage du diaphragme varie de manière incontrôlée ^1) . Pour éviter cela, ajustez la molette de gain du diaphragme (indiqué par IG, IS ou S) sur l'objectif.
Pour les détails, consultez le manuel d'utilisation de l'objectif.
1) Variation incontrôlée du réglage du diaphragme : Eclaircissements et assombrissements successifs de l'image dus à des réactions successives au contrôle automatique du diaphragme.
Si le réglage automatique de l'équilibre des blancs est impossible
Si le réglage de l'équilibre des blancs ne peut être achevé normalement, un message d'erreur s'affiche pendant 3 secondes environ sur l'écran du viseur.
| Message d’erreur $ignification | |
| AWB : NGLOW LEVEL | Le niveau vidéo blanc est trop bas.Ouvrez le diaphragme de l’objectif ou augmentez le gain. |
| AWB : NGCOLOR TEMPHIGH | La température de couleur est trop élevée. |
| AWB : NGCOLOR TEMPLEW | La température de couleur est trop basse. |
| AWB : NGTIME LIMIT | Le réglage n’a pas pu être réalisé dans les limites du nombre standard de tentatives. Essayez de nouveau d’effectuer le réglage. Si le réglage échoue plusieurs fois, contactez votre revendeur Sony. |
| AWB : NGPOOR WHITE AREA | La zone blanche n’a pas pu être contrôlée. |
| AWB : NGOVER LEVEL | Le niveau vidéo blanc est trop élevé.Réduisez l’ouverture du diaphragme de l’objectif ou changez le filtre ND. |
Si l'un des messages d'erreur ci-dessus est affiché, essayez à nouveau de régler l'équilibre des blancs. Si le message d'erreur continue à s'afficher, contactez votre revendeur Sony.
Si vous n'avez pas le temps de régler l'équilibre des blancs
Réglez le commutateur WHITE BAL sur PRST. L'équilibre des blancs est automatiquement réglé comme suit, selon l'état du bouton 5600K.
• Bouton 5600K allumé : 5600K
• Bouton 5600K éteint : 3200K
A propos de la mémoire de l'équilibre des blancs Les valeurs enregistrées en mémoire sont conservées jusqu'au prochain réglage de l'équilibre des blancs.
Il y a deux paliers de mémoires d'équilibre des blancs, A et B, que vous pouvez activer avec le commutateur WHITE BAL (PRST/A/B).
Sur la page WHITE SETTING du menu MAINTENANCE, lorsque WHT FILTER INH est réglé sur OFF, il y a deux mémoires, A et B pour chaque position du filtre ND de cette unité (CLEAR, ^1/4 ND, ^1/16 ND, et ^1/_64 ND).
Dans ce cas, la mémoire est commutée au fur et à mesure des changements de position du filtre ND, pour un total de huit (4×2) mémoires.
Si une erreur de mémoire se produit
Si le message d'erreur « : STORED DATA: NG » clignote sur l'écran du viseur à la mise sous tension du caméscope, le contenu de la mémoire de l'équilibre des blancs est perdu. Réglez de nouveau l'équilibre des blancs.
Contactez votre revendeur Sony si ce message réapparaît après un nouveau réglage de l'équilibre des blancs.
Utilisation de la fonction ATW (traçage automatique de l'équilibre des blancs)
En utilisant la fonction ATW, l'équilibre des blancs est automatiquement ajusté quand les conditions d'éclairage changent.
Remarque
Selon les conditions de prise de vue, l'ajustement automatique de l'équilibre des blancs peut ne pas être correct. Pour obtenir un équilibre des blancs précis, il vous est recommandé d'utiliser le commutateur WHITE BAL.
Allumage de la fonction ATW à l'aide du commutateur WHITE BAL
1 Sur la page WHITE SETTING du menu MAINTENANCE, réglez WHITE SWITCH sur ATW.
2 Réglez le commutateur WHITE BAL sur B(ATW).
Ceci active la fonction ATW, et l'équilibre des blancs est désormais ajusté automatiquement pour répondre aux variations d'éclairage.
Allumage de la fonction ATW à l'aide d'un commutateur ASSIGN
1 Sur la page ASSIGNABLE du menu USER (ou OPERATION) (voir page 156), attribuez à ATW un des ASSIGN 1 à ASSIGN 4.
2 Appuyez sur le commutateur ATW affecté.

Ceci active la fonction ATW, et l'équilibre des blancs est désormais ajusté automatiquement pour répondre aux variations d'éclairage.
Réglage de l'obturateur électronique
Cette section décrit les modes d'obturation utilisables avec l'obturateur électronique du caméscope et décrit la procédure de sélection de la vitesse et du mode d'obturation.
A propos des modes d'obturation
Les modes d'obturation utilisables avec l'obturateur électronique et les vitesses d'obturation sélectionnables sont les suivants.
| Mode d'obturation | Fréquence d'images | Vitesse d'obturation | Application |
| Standard 60i | 1/100, 1/125, | 1/250, 1/500, 1/1000, 1/2000 (sec.) | Prise de vue de sujets en déplacement rapide avec un peu de flou. |
| 30P 1/40, 1/60, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000 (sec.) | |||
| 23.98P 1/32, | 1/48, 1/96, 1/125, 1/250, 1/500, 1/1000, 1/2000 (sec.) | ||
| 50i 1/60, 1/125, 1/250, 1/500, 1/1000, 1/2000 (sec.) | |||
| 25P 1/33, 1/50, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000 (sec.) | |||
| ECS (Atténuation de balayage étendue) | 60i 60,0 Hz à 19 000 Hz | Pour obtenir des images sans bandes horizontales parasites lors de la prise de vue de sujets tels que des écrans de moniteur. | |
| 30P 30,0 Hz à 26 000 Hz | |||
| 23.98P 24,0 Hz à 21 000 Hz | |||
| 50i 50,0 Hz à 29 000 Hz | |||
| 25P 25,0 Hz à 25 000 Hz | |||
| SLS (Obturateur vitesse lente) | 2 à 8, 16, 32, 64 images (1/15 à 1/3,8, 1/1,9, 1,1, 2,1 (sec.)) | Pour la prise de vue de sujets dans des conditions de faible éclairage. | |
Remarques
- Quel que soit le mode de fonctionnement de l'obturateur électronique, la sensibilité du CCD diminue avec l'augmentation de la vitesse d'obturation.
- Quand le diaphragme automatique est utilisé, il s'ouvre de plus en plus en fonction de la vitesse d'obturation, réduisant la profondeur du champ.
- Sous une lumière artificielle, en particulier dans le cas de lampes fluorescentes ou au mercure, l'intensité lumineuse peut sembler constante mais en réalité, l'intensité du rouge, du vert et du bleu varient de manière synchronisée avec la fréquence de l'alimentation, provoquant le scintillement. L'utilisation d'un obturateur électronique dans ces conditions risque d'accentuer le scintillement. Le scintillement des couleurs est encore plus probable quand la fréquence d'alimentation est de 60 Hz. Cependant, si la fréquence de l'alimentation est de 50 Hz, le réglage de la vitesse d'obturation sur 1/100 peut réduire le scintillement.
- Lorsqu'un sujet très lumineux est filmé en mode ECS de façon à remplir l'écran, la partie supérieure de l'image peut être de mauvaise qualité du fait d'une caractéristique inhérente au CCD. Avant d'utiliser le mode ECS, vérifiez les conditions de prise de vue.
- Dans le mode SLS, le point blanc de bruit CCD devient plus important étant donné que le nombre d'images augmente.
Pour plus de détails, voir « Phénomènes spécifiques aux capteurs d'images CCD » à la page 178.
Pour sélectionner le mode et la vitesse d'obturation
Utilisez le commutateur SHUTTER pour sélectionner un mode d'obturation ou une vitesse d'obturation standard. Pour régler la vitesse d'obturation en mode ECS ou SLS, avec le commutateur SHUTTER sur ON et le mode ECS ou SLS sélectionné, utilisez le bouton MENU.
Pour sélectionner le mode d'obturation et la vitesse d'obturation standard
Une fois la vitesse d'obturation sélectionnée, elle est conservée en mémoire même si le caméscope est mis hors tension.
1 Veillez à ce que ni le menu ni l'état ne soit affiché.
2 Poussez le commutateur SHUTTER de ON à SEL.
Exemples : « : SHUTTER : 1/250 », « : ECS : 60.0 Hz », « : SLS : 1/15: 2FRAME »
3 Avant que l'indication du réglage d'obturation de l'étape 2 disparaisse, poussez à nouveau le commutateur SHUTTER sur SEL.
Répétez cette opération jusqu'à ce que le mode ou la vitesse souhaité apparaisse.
L'affichage de la vitesse d'obturation change comme indiqué dans le diagramme suivant.
Pour régler la vitesse d'obturation en mode ECS

2 Tournez le bouton MENU jusqu'à ce que la fréquence souhaitée s'affiche.
La plage de fréquences que vous pouvez sélectionner varie en fonction du format d'enregistrement. Voir le tableau sous « A propos des modes d'obturation » à la page 64.
Si la télécommande RM-B150 est raccordée
Vous pouvez régler la vitesse d'obturation en mode ECS avec le codeur rotatif du RM-B150.
Pour régler la vitesse d'obturation en mode SLS
Remarques
- Lorsque le mode EZ est sélectionné, le mode SLS est forcément désélectionné.
- Quand vous commencez l'enregistrement sous les conditions suivantes avec la caméra en mode SLS, un certain nombre d'images noires sont enregistrées au début du plan enregistré.
Le nombre des images noires dépend du réglage SLS.
- Pendant la lecture d'un disque
- Pendant l'affichage des miniatures (page 85)
SLS: 1/15 : 2FRAME
2 Tournez le bouton MENU jusqu'à ce que le nombre d'images souhaité apparaisse.
Vous pouvez sélectionner de 2 à 8 images, 16, 32 et 64 (1 image correspond pratiquement à ^1/_30 de seconde).
Pour régler la vitesse d'obturation en unités de degrés
1 Sur la page SHUTTER SELECT du menu MAINTENANCE, réglez SHUTTER SELECT sur DEGREE.
SECOND : Pour régler l'obturateur en unités de secondes.
DEGREE : Pour régler l'obturateur en unités de degrés.
L'écran ci-dessous s'affiche. Cet écran vous permet de régler la vitesse d'obturation sur une des six positions.
Ecran par défaut en mode 23.98PsF
Les réglages changent dans l'ordre suivant lorsque vous déplacez l'interrupteur SHUTTER vers le côté SEL.
Réglage du diaphragme
Activation et désactivation de la fonction de diaphragme automatique
Quand le commutateur d'objectif IRIS est placé sur A, la fonction de diaphragme automatique est activée ; quand il est sur M la fonction est désactivée.
Remarque
Quand vous utilisez cette unité en mode EZ, le diaphragme automatique est placé sur ON.
Pour régler le diaphragme automatique
La valeur de référence pour le réglage automatique du diaphragme peut être changée pour permettre la prise de vue d'images nettes de sujets en contre-jour ou éviter une déformation blanche sur un sujet sur lequel la lumière d'un spot est dirigée.
Pour modifier la valeur de référence
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page PAINT du menu PAINT et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez A.IRIS et appuyez sur le bouton MENU.
• +0.5 : ouverture accrue d'environ 0,5
• +1.0 : ouverture accrue d'environ 1
- ±0 : valeur standard
- 0.5 : fermeture accrue d'environ 0,5
- - 1.0 : fermeture accrue d'environ 1
La valeur de référence modifiée est gardée en mémoire jusqu'à la mise hors tension du caméscope. Même si la valeur de référence est modifiée, elle reprend la valeur standard à chaque mise sous tension de l'appareil.
Si la valeur de référence est fixée à une valeur autre que la valeur ±0, les indications suivantes apparaissent sur l'écran du viseur.
Vous pouvez même changer le réglage sans accéder au menu, en pressant et en tournant le bouton MENU.
Procédez comme suit.
(Sélection d'un élément à l'écran de menu: Tournez le commutateur MENU pour amener la marque ➔ sur l'élément souhaité.)
1 Affichez la page CAM CONFIG du menu MAINTENANCE(voir page 131), et appuyez sur le commutateur MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez IRIS OVERRIDE, et appuyez sur le commutateur MENU.
3 Tournez le commutateur MENU pour sélectionner ON, et appuyez sur le commutateur MENU.
La fonction qui ajuste la valeur de référence pendant la prise de vues sera ainsi validée. Vous pouvez ajuster la valeur en tournant simplement le commutateur MENU.
Le fait de laisser le bouton MENU dans cette position pendant quelques secondes règle la valeur de référence.
Si la télécommande RM-B150/B750 est raccordée
Le bouton de commande IRIS de la télécommande RM-B150/B750 peut être utilisé pour régler le diaphragme de l'objectif. Dans ce cas, l'affichage à barres (□) ne s'affiche pas.
Pour régler la sensibilité du diaphragme
Lorsque vous utilisez l'objectif VCL-719BXS (fourni avec le PDW-F335K), vous n'avez généralement pas besoin de régler la sensibilité du diaphragme car les objectifs sont équipés de la fonction de réglage de la sensibilité du diaphragme.
En mode diaphragme automatique, si un déplacement latéral ou un retard de la réponse se produit, réglez la sensibilité du diaphragme à l'aide du dispositif prévu à cet effet.
Exemple: Pour l'objectif (VCL-719BXS) fourni avec le PDW-F335K
Découpeur de sensibilité de diaphragme (appelé S, IRIS GAIN, etc.)

Retirez le couvercle de caoutchouc à l'avant de l'unité de diaphragme pour révéler le découpeur de sensibilité de diaphragme. Utilisez un mini tournevis pour faire tourner le découpeur. Tournez-le dans le sens horaire pour augmenter la sensibilité, et dans le sens anti-horaire pour déduire la sensibilité.
Il vous est recommandé de vérifier la sensibilité du diaphragme après le remplacement de l'objectif.
Remarque
La position optimale du découpeur de sensibilité de diaphragme dépend de l'objectif.
Pour plus d'informations, consultez le mode d'emploi de l'objectif (ou contactez le fabricant de l'objectif).
Réglage du niveau audio
Le réglage des commutateurs AUDIO SELECT (CH-1/CH-2) sur AUTO ajuste automatiquement les niveaux d'entrée du signal audio à enregistrer dans les canaux audio 1 et 2.
Pour ajuster manuellement les niveaux des entrées audio en provenance des connecteurs AUDIO IN CH-1/CH-2
Procédez comme suit pour régler les niveaux des entrées audio à partir des connecteurs AUDIO IN CH-1/CH-2 à enregistrer sur les canaux audio 1 et 2.
Pour les détails, voir « Sélection de l'entrée audio d'enregistrement » à la page 49.
2 Réglez le ou les commutateurs AUDIO SELECT (CH-1/CH-2) correspondant au canal ou aux canaux audio sélectionnés à l'étape 1 sur MANUAL.
3 A l'aide du bouton AUDIO LEVEL situé sur le panneau latéral de contrôle et du bouton AUDIO LEVEL situé à l'avant, effectuez les réglages de façon à ce que le compteur de niveau audio indique -20 dB maximum pour un volume d'entrée normal.
Lorsque le commutateur AUDIO IN est en position FRONT, le niveau d'entrée des canaux 1 et 2 est la valeur du bouton AUDIO LEVEL qui se trouve sur la face avant de l'appareil. Lorsque le commutateur AUDIO IN est en position REAR ou WIRELESS, le niveau est la valeur du bouton AUDIO LEVEL qui se trouve sur la face arrière de l'appareil.
Vous pouvez choisir les commutateurs utilisés pour les modifications en modifiant les réglages de MIC CH1 LEVEL, MIC CH2 LEVEL, REAR1/WRR LEVEL, et REAR2/WRR LEVEL de l'AUDIO-2 sur la page du menu MAINTENANCE.
Lorsque la barre supérieure (0 dB) s'allume, le niveau audio est trop élevé. Il n'y a pas de problème si la seconde barre en partant du haut s'allume.
Pour régler le code temporel
La plage de réglage du code temporel se situe entre 00:00:00:00 et 23:59:59:29 (heures : minutes : secondes : images).
(Lorsque la fréquence d'images est de 23.98P : de 00:00:00:00 à 23:59:59:23)
2 Appuyez sur le bouton COUNTER/CHAPTER du moniteur LCD pour afficher TCG sur la section d'affichage du compteur temporel.
3 Réglez le commutateur PRESET/REGEN/CLOCK sur PRESET.
4 Réglez le commutateur F-RUN/SET/R-RUN sur SET.
Le premier (le plus à gauche) chiffre du code temporel clignote.
5 Utilisez le bouton SEL/SET (bouton fléché à quatre directions) pour régler la valeur du code temporel y compris le dernier chiffre (le plus à droite) du code temporel.
Pour réinitialiser la valeur de code temporel à 00:00:00:00, appuyez sur le bouton RESET sur la droite du moniteur LCD.
Remarque
Lorsque la fréquence d'image de cette unité est de 23.98P, un compteur de code temporel ne peut être réglé que sur un multiple de 4 (0, 4, 8, 12, 16 ou 20).
6 Réglez le commutateur F-RUN/SET/R-RUN sur le mode de fonctionnement souhaité pour le générateur de code temporel.
F-RUN : Défilement libre. Le générateur du code temporel continue de fonctionner.
R-RUN : Défilement d'enregistrement. Le générateur du code temporel fonctionne uniquement pendant l'enregistrement.
Pour régler le mode DF (temps réel)/NDF (temps non réel - code temporel)
Vous pouvez sélectionner le mode temps réel (DF) ou le mode code temporel (NDF) sur la page TIME CODE du menu MAINTENANCE.
Remarque
Lorsque la fréquence d'images de cette unité est de 23.98P, le code temporel enregistré est toujours en temps non réel (NDF).
Pour rendre le code temporel continu
Lorsque le commutateur F-RUN/SET/R-RUN est réglé sur R-RUN, l'enregistrement d'un certain nombre de scènes sur le disque produit normalement des codes temporels continus. Toutefois, si vous retirez le disque et enregistrez sur un autre disque, le code temporel ne sera plus continu lorsque vous utilisez de nouveau le disque d'origine pour l'enregistrement.
Dans ce cas, en réglant le commutateur PRESET/REGEN/CLOCK sur REGEN, le code temporel peut être rendu continu.
Pour sauvegarder l'heure actuelle dans le code temporel
Pour enregistrer l'heure actuelle dans le code temporel, réglez le commutateur PRESET/REGEN/CLOCK sur CLOCK. Si vous souhaitez régler l'heure réelle, utilisez la page TIME/DATE du menu OPERATION.
Pour les détails, voir « Réglage de la date et de l'heure de l'horloge interne » à la page 38.
Remarque
Lorsque la fréquence d'images de cette unité est de 23.98P, le code temporel enregistré ne coïncide pas avec l'heure réelle.
Pour définir les bits d'utilisateur
En définissant les bits d'utilisateur (8 caractères hexadécimaux maximum), vous pouvez enregistrer des informations utilisateur comme la date, l'heure ou le numéro de scène sur la piste du code temporel.
2 Appuyez sur le bouton COUNTER/CHAPTER du moniteur LCD pour afficher UBG sur la section d'affichage du compteur temporel.
3 Réglez le commutateur PRESET/REGEN/CLOCK sur PRESET.
4 Réglez le commutateur F-RUN/SET/R-RUN sur SET. Le premier chiffre (le plus à gauche) clignote.
5 Utilisez le bouton SEL/SET (bouton fléché à quatre directions) pour régler la valeur du code temporel y compris le dernier chiffre (le plus à droite) du code temporel.
Les chiffres hexadécimaux A à F sont affichés sous la forme de lettres capitales A à F.
Pour réinitialiser les données de bits d'utilisateur à 00 00 00 00, appuyez sur le bouton RESET sur la droite du moniteur LCD.
6 Réglez le commutateur F-RUN/SET/R-RUN sur le mode de fonctionnement souhaité pour le générateur de code temporel.
F-RUN : Défilement libre. Le générateur du code temporel continue de fonctionner.
R-RUN : Défilement d'enregistrement. Le générateur du code temporel fonctionne uniquement pendant l'enregistrement.
Pour synchroniser le code temporel à une source externe
Vous pouvez synchroniser le générateur interne de code temporel de ce caméscope avec un générateur externe pour la régénération d'un code temporel externe. Vous pouvez aussi synchroniser les générateurs de code temporel d'autres caméscopes/magnétoscopes avec le générateur interne de ce caméscope.
Entrez le code temporel au connecteur TC sur le panneau arrière de connexion et placez le commutateur de commande IN/OUT sur IN.
Lorsque vous utilisez cette unité comme dispositif de référence, placez le commutateur de commande IN/OUT sur OUT, pour sortir le code temporel du connecteur TC.
Connexions pour la synchronisation du code temporel
Connectez le signal vidéo de référence et le code temporel externe comme illustré ci-dessous.
Exemple 1 : Synchronisation avec un code temporel externe
Remarques
- Lorsque vous réalisez les connexions suivantes, réglez la fréquence d'images à la même valeur sur les deux unités. Attendez que le caméscope de référence devienne stable (état dans lequel une image normale apparaît sur l'écran du viseur ou sur le moniteur LCD), puis connectez les autres caméscopes.
- Lorsque la fréquence d'images de cette unité est de 23.98P, assurez-vous que l'unité de référence soit ou en position d'enregistrement, ou en état d'arrêt d'enregistrement.
Pour synchroniser le code temporel
2 Réglez le commutateur F-RUN/SET/R-RUN sur F-RUN.
3 Appuyez sur le bouton DISPLAY/EXPAND du moniteur LCD pour afficher TCG sur la section d'affichage du compteur temporel.
4 Selon le réglage de la fréquence d'images de cette unité, transmettez respectivement le code temporel de référence et le signal vidéo de référence montrés dans le tableau suivant au connecteur TC IN ^1) et au connecteur GENLOCK IN. Le code temporel de référence et le signal vidéo de référence doivent
respecter les exigences de relation de phase du standard de code temporel SMPTE. (A part dans le cas où la fréquence d'images est de 23.98P.)
1) Transmettre au connecteur TC et placer la commande IN/OUT sur IN.
| Fréquence d'images de cette unité | Fréquence d'images et signal vidéo de référence acceptables (HD ou SD) | Code temporel acceptable |
| 60i a), 30P b) | 59.94i 30 images | |
| 50i, 25P 50i 25 | images | |
| 23.98P | 59.94i c) | 24 images |
a) Plus précisément 59.94i b) Plus précisément 29.97F
c) La synchronisation externe n'est pas disponible pour 23,97PsF.
Cette opération synchronise le générateur de code temporel interne avec le code temporel externe. Après environ 10 secondes, vous pouvez déconnecter le code temporel externe sans perdre la synchronisation.
Cependant, il y aura un parasite sur l'image enregistrée si vous connectez ou déconnectez le signal de code temporel pendant l'enregistrement.
Remarques
- Lorsque la fréquence d'images de cette unité est de 23.98P, une différence de ±1 image avec le code temporel synchronisé en externe peut apparaître.
- Une fois la procédure ci-dessus terminée, le code temporel interne est immédiatement synchronisé avec le code temporel externe et l'affichage de compteur temporel indique la valeur du code temporel externe. Cependant, avant d'enregistrer, patientez quelques secondes le temps que le générateur de synchronisation se stabilise.
- Si cette unité ne peut être asservie au signal vidéo de référence, le code temporel interne n'est pas correctement synchronisé avec le code temporel externe. Jusqu'à ce que cette unité soit asservie au signal vidéo de référence d'entrée, le signal vidéo de sortie de cette unité peut être interrompu.
- Lorsque le générateur de code temporel interne est en mode F-RUN, il se peut que la synchronisation perde de sa précision si vous mettez le bouton POWER hors tension puis sous tension ou si le caméscope reste longtemps éteint.
A propos des réglages des bits d'utilisateur pendant la synchronisation du code temporel
Lorsque le code temporel est synchronisé, seules les données temporelles sont synchronisées avec la valeur du code temporel externe. Par conséquent, les bits d'utilisateurs peuvent avoir leurs propres réglages pour chaque caméscope.
Pour désactiver la synchronisation du code temporel
Commencez par déconnecter le code temporel externe, puis réglez le commutateur F-RUN/SET/R-RUN sur R-RUN.
Pour passer de l'alimentation par pack de batterie à une alimentation externe pendant la synchronisation du code temporel
Pour maintenir une alimentation continue, connectez l'alimentation externe au connecteur DC IN avant de retirer la batterie rechargeable. Si vous retirez le pack de batterie en premier, vous risquez de perdre la synchronisation du code temporel.
Synchronisation de la caméra pendant la synchronisation du code temporel
Pendant la synchronisation du code temporel, la caméra est asservie au signal vidéo de référence transmis par le connecteur GENLOCK IN.
Réglage pour prises de vues particulières
Selon les conditions de prise de vue, réglez le caméscope correctement en vous référant au tableau suivant.
| Conditions de prise de vue | Réglage et conséquence |
| Lorsque vous effectuez un réglage des détails ou de la tonalité du teint (Exemple : pour cacher les détails du teint) | Réglage : Voir « Pour corriger le détail du teint » à la page 71.Effet : Ceci règle le détail ou la tonalité du teint sur une zone active désignée. |
| L’équilibre des blancs prédéfini de 3200K rend l'image rougeâtre. | Réglage : Changez le réglage de l’équilibre des blancs par défaut à la page PRESET WHT du menu MAINTENANCE.Effet : Ceci évite que l'image ne rougisse. |
Pour corriger le détail du teint
1 Réglez SKIN AREA IND sur ON sur la page SKIN DETAIL du menu PAINT.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Réglez SKIN DETECT sur la page SKIN DETAIL du menu PAINT.
Ceci provoque l'apparition du curseur de détection de zone dans l'écran du viseur.
3 Placez le curseur de détection de zone sur la cible puis exécutez SKIN DETECT.
Ceci désigne la zone de correction indiquée par un motif de zébrures.
4 Modifiez la valeur de SKIN DTL WIDTH (0 à 359) à la page SKIN DETAIL de manière à ce que le motif de zébrure puisse être affiché dans la zone cible.
Réglez le niveau de correction au préalable en utilisant le paramètre SKIN DETAIL LVL de la page SKIN DETAIL.
5 Lorsque le réglage est terminé, réglez SKIN AREA IND sur OFF sur la page SKIN DETAIL.
Suppression de plans
Ce caméscope vous permet de supprimer les plans un à un en partant du dernier plan enregistré, ou de supprimer tous les plans en une seule opération.
Vous pouvez utiliser le menu THUMBNAIL pour supprimer des plans sélectionnés ou tous les plans. Pour les détails, consultez « Suppression des plans » à la page 92.
Remarque
Les plans verrouillés ne peuvent pas être supprimés.
Pour supprimer le dernier plan enregistré
Procédez comme suit.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page DISC du menu USER (ou OPERATION) et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez DELETE LAST CLIP et appuyez sur le bouton MENU.
Le message « DELETE OK? YES ➔ NO » s'affiche.
3 Pour supprimer, sélectionnez YES et appuyez de nouveau sur le bouton MENU.
Le dernier plan enregistré est effacé.
4 En répétant les étapes 2 et 3, vous pouvez supprimer une séquence de plusieurs plans à partir du dernier plan enregistré.
| Plan 1 Plan 2 Plan 3 |
Les plans peuvent être supprimés en fonction de la séquence 3 → 2 → 1.
Pour supprimer tous les plans du disque
Remarque
La procédure suivante supprime tous les plans verrouillés.
Procédez comme suit.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page DISC du menu USER (ou OPERATION) et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez DELETE ALL CLIPS et appuyez sur le bouton MENU.
Le message « DELETE OK? YES ➔ NO » s'affiche.
3 Pour supprimer, sélectionnez YES et appuyez sur le bouton MENU.
Ceci permet de supprimer tous les plans du disque
Enregistrement des repères de plan
Avec cette unité, vous pouvez enregistrer deux types de repères de plan (repère de plan 1 et repère de plan 2) sur le disque.
L'enregistrement des repères de plan pour les scènes contenant des images et sons importants permet un accès rapide aux points marqués. Ceci facilite le montage. L'élément FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE vous permet de spécifier l'activation du passage aux repères ou du passage aux images de démarrage des plans uniquement.
Pour spécifier les repères de plan à enregistrer sur le disque
Pour sélectionner si vous allez enregistrer ou non un repère de plan 1 et un repère de plan 2, suivez la procédure suivante.
Avec les réglages d'usine par défaut, les deux sont enregistrés.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page ESSENCE MARK du menu MAINTENANCE et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
3 Tournez le bouton MENU pour sélectionner ON (enregistrement du repère de plan) ou OFF (non enregistrement du repère de plan) et appuyez sur le bouton MENU.
Enregistrement SHOT MARK 1
Appuyez une fois sur le bouton RET de l'objectif. « ShotMark1 » s'affiche sur l'écran du viseur, près du code temporel, pendant environ une seconde. Si l'enregistrement du repère SHOT MARK 1 a été assigné à l'un des commutateurs ASSIGN, vous pouvez aussi utiliser ce commutateur pour enregistrer SHOT MARK 1.
Voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156 pour plus d'information sur la méthode d'affectation.
Enregistrement SHOT MARK 2
Appuyez deux fois sur le bouton RET à très bref intervalle pendant l'enregistrement ou la lecture.
« ShotMark2 » s'affiche sur l'écran du viseur, près du code temporel, pendant environ une seconde. Si l'enregistrement du repère SHOT MARK 2 a été assigné à l'un des commutateurs ASSIGN, vous pouvez aussi utiliser ce commutateur pour enregistrer SHOT MARK 2.
Réglage de l'image miniature à l'enregistrement
Quand vous enregistrez un plan, vous pouvez spécifier l'image à utiliser comme miniature du plan (voir page 85). Par exemple, si tous les plans ont une même image dans leurs premières images, vous pouvez spécifier une image quelques secondes après le début du plan, de sorte que toutes les miniatures ne montrent pas la même image.
Remarque
Le réglage par défaut est l'emploi de la première image comme miniature.
Procédez comme suit.
(Sélection d'un élément à l'écran de menu: Tournez le commutateur MENU pour amener la marque ➔ sur l'élément souhaité.)
1 Affichez la page ESSENCE MARK du menu MAINTENANCE, et appuyez sur le commutateur MENU.
Pour le détail des opérations de menu, voir « Opérations de base des menus » à la page 142.
La marque devient une marque , puis la marque change en marque ?.
Vous pouvez sélectionner la durée en unités d'1 seconde sur la plage de 0SEC à 10SEC.
4 Appuyez sur le commutateur MENU.
La sélection est confirmée.

Remarque
Vous pouvez également changer la miniature au moment de la lecture. Pour les détails, voir « Commutation de l'information affichée sur l'écran de miniatures » à la page 86.
Enregistrement - Opérations avancées
Enregistrement vidéo image par image (fonction enregistrement à intervalle)
La fonction d'enregistrement à intervalle (Interval Rec) convient à la prise de vue d'objets qui se déplacent très lentement. Comme indiqué dans l'illustration ci-dessous, vous devez déterminer la durée d'enregistrement d'une session d'enregistrement (NUMBER OF FRAME) et la durée totale comportant une session d'enregistrement et l'intervalle qui la suit (INTERVAL TIME).
Une fonction de pré-éclairage est disponible. Cette fonction allume la lampe automatiquement avant le début de l'enregistrement, ce qui vous permet d'enregistrer des images sous une lumière et avec une température de couleur stables.
Réglages avant la prise de vue
Pour enregistrer en mode Interval Rec (Enregistrement à Intervalles), vous devez d'abord définir les paramètres correspondants comme indiqué ci-dessous.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Réglez INTERVAL REC sur ON sur la page SPECIAL EFFECTS du menu OPERATION.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez INTERVAL TIME et appuyez sur le bouton MENU.
3 Tournez le bouton MENU pour régler la durée d'intervalle.
Vous pouvez sélectionner la durée d'intervalle de 1SEC à 10SEC, 15SEC, 20SEC, 30SEC, 40SEC, 50SEC, 1MIN à 10MIN, 15MIN, 20MIN, 30MIN, 40MIN, 50MIN, 1H à 4H, 6H, 12H, et 24H.
« SEC » signifie ici secondes, « MIN » signifie minutes et « H » signifie heures.
4 Sélectionnez NUMBER OF FRAME et appuyez sur le bouton MENU.
5 Tournez le bouton MENU pour sélectionner la durée d'une session d'enregistrement en unités d'images et appuyez sur le bouton MENU.
Vous pouvez choisir entre 1F, 3F et 6F.
6 Sélectionnez NUMBER OF TIMES et appuyez sur le bouton MENU.
7 Tournez le bouton MENU pour sélectionner le nombre de sessions d'enregistrement puis appuyez sur le bouton MENU.
Vous pouvez sélectionner parmi CONT (continu), 50, 100, 200, 300, 500, 800 et 1000.
8 Si vous voulez que l'éclairage s'allume automatiquement losque vous commencez à enregistrer, sélectionnez PRE-LIGHTING et appuyez sur le bouton MENU.
9 Tournez le bouton MENU pour spécifier la durée en unités de secondes (combien de temps avant le début de l'enregistrement l'éclairage doit-il s'allumer automatiquement) et appuyez sur le bouton MENU.
Vous pouvez choisir entre OFF, 2SEC, 5SEC, et 10SEC.
Remarques
- Mettez le commutateur LIGHT du caméscope sur AUTO pour allumer la lampe avant l'enregistrement.
Le commutateur de lampe doit aussi être sur ON. Ces réglages permettent d'allumer et d'éteindre la lampe automatiquement. Mais la lampe reste allumée en permanence si le temps de mise hors fonction est inférieur à 5 secondes. - Quand le commutateur LIGHT est sur MAN et que le commutateur de lampe est sur ON, la lampe reste allumée en permanence.
Remarque
Le caméscope quitte le mode Interval Rec (Enregistrement à Intervalles) chaque fois que l'alimentation est coupée. Néanmoins, les réglages de INTERVAL TIME, etc. sont conservés. Vous ne devez donc pas les répéter la prochaine fois que vous utilisez le mode Interval Rec (Enregistrement à Intervalles).
Prise de vue et enregistrement en mode Interval Rec (Enregistrement à Intervalles)
1 Après les opérations de base de prise de vue et d'enregistrement, selon les instructions de « R é g l a g e s avant la prise de vue » à la page 74, fixez le caméscope pour l'immobiliser.
2 Appuyez sur le bouton REC du caméscope ou le bouton REC de l'objectif.
Le caméscope commence l'enregistrement en mode Interval Rec (Enregistrement à Intervalles). Quand vous utilisez la fonction de pré-éclairage, l'enregistrement commence après la mise sous tension de la lampe.
En enregistrant en mode Interval Rec (Enregistrement à Intervalles), l'indicateur TALLY (vert) du viseur clignote (4 éclairs/seconde) et le message « INTERVAL » et d'autres caractères apparaissent dans l'écran du viseur.
Pendant l'enregistrement, l'indicateur REC s'allume dans le viseur.
Pour arrêter l'enregistrement avec intervalles
Appuyez sur le bouton REC du caméscope ou le bouton REC de l'objectif.
L'enregistrement en mode Interval Rec (Enregistrement à Intervalles) s'arrête et l'enregistrement débute en mode normal. Appuyez de nouveau sur le bouton REC pour redémarrer le mode Interval Rec (Enregistrement à Intervalles).
Pour arrêter l'enregistrement avec intervalles
Vous pouvez quitter le mode Interval Rec (Enregistrement à Intervalles) en positionnant le commutateur POWER sur OFF ou en définissant INTERVAL REC sur OFF sur la page SPECIAL EFFECTS du menu OPERATION.
Remarques sur le mode Interval Rec (Enregistrement à Intervalles)
Audio
En mode Interval Rec (Enregistrement à Intervalles), l'enregistrement audio n'est pas possible.
Boutons de commande de lecture
Lorsque vous enregistrez en mode Interval Rec (Enregistrement à Intervalles), vous ne pouvez pas utiliser les boutons de commande de lecture (EJECT, F REV, PLAY/PAUSE, F FWD, PREV, STOP et NEXT). Pour utiliser ces boutons, arrêtez l'enregistrement en appuyant sur le bouton REC du caméscope ou sur le bouton REC de l'objectif.
Fonctionnement du menu
Lors de l'enregistrement en mode Interval Rec (Enregistrement à Intervalles), vous ne pouvez modifier ni l'INTERVAL TIME ni d'autres réglages. Pour modifier les réglages, arrêtez l'enregistrement en appuyant sur le bouton REC du caméscope ou le bouton REC de l'objectif.
Code temporel
En mode Interval Rec (Enregistrement à Intervalles), le générateur de code temporel interne fonctionne en mode R-RUN.
Démarrage d'une prise de vues de quelques secondes avec des données d'image mémorisées (fonction de cache image)
La caméra a une mémoire interne de grande capacité dans laquelle vous pouvez traiter à part les dernières secondes (12 secondes maximum) la vidéo et l'audio capturés, de sorte que l'enregistrement commence au point juste avant la pression de le bouton REC START ou VTR sur l'objectif.
Réglage de la durée du cache image/mode de cache image
Pour enregistrer en mode cache image, ce mode doit être activé et le temps de mémorisation des données d'image (durée du cache image) réglé au menu OPERATION. La durée du cache image détermine le nombre de secondes enregistrées du cache image, en comptant à rebours à partir
de la pression de le bouton REC START ou VTR sur l'objectif pour démarrer l'enregistrement. Mais le nombre de secondes réellement enregistrées du cache image peut être plus court immédiatement après le changement du réglage du commutateur VDR SAVE/STBY, et dans des situations particulières expliquées dans les remarques ci-dessous.
Remarques
- Le contenu de la mémoire cache image est instable pendant un court moment immédiatement après la sélection du mode cache image ou le changement de la durée cache image. Pour cette raison, si vous mettez la caméra en mode d'enregistrement en appuyant sur le bouton REC START ou VTR sur l'objectif immédiatement après une telle opération, les images juste avant cette opération ne peuvent pas être enregistrées.
De plus, un certain temps est requis pour démarrer réellement l'enregistrement sur un disque immédiatement après l'insertion d'un disque et quand le commutateur VDR est réglé à SAVE. Dans ces cas, le nombre de secondes pouvant réellement être enregistrées du cache image peuvent être moins important que la durée du cache image spécifiée. - Pendant la lecture ou la revue d'enregistrement, aucune donnée n'est sauvegardée dans la mémoire cache image. Il est donc impossible d'utiliser cette fonction pour réenregistrer les dernières secondes d'un matériau de la lecture ou de la revue d'enregistrement.
Procédez comme suit pour activer le mode cache image.
(Sélection d'un élément à l'écran de menu: Tournez le commutateur MENU pour amener la marque ➔ sur l'élément souhaité.)
1 Affichez la page SPECIAL EFFECTS du menu OPERATION (voir page 118), et appuyez sur le commutateur MENU.
Pour le détail des opérations de menu, voir « Opérations de base des menus » à la page 142.
3 Appuyez sur le commutateur MENU.
La marque ➤ sur la gauche de « PICTURE CACHE » devient une marque ●, puis la marque ● sur la gauche du réglage change en marque ?.
4 Tournez le commutateur MENU jusqu'à l'apparition de « ON ».
Quand « ON » apparaît, la caméra est en mode cache image, où l'image, le son et le code temporel sont constamment mémorisés. L'indicateur TALLY (vert) est allumé pendant la mémorisation de données d'image.
5 Appuyez sur le commutateur MENU.
La marque ● change en marque → et la marque ? change en marque ●.
6 Tournez le commutateur MENU pour amener la marque → sur « CACHE REC TIME ».
La marque ➔ sur la gauche de « CACHE REC TIME » devient une marque ●, puis la marque ● sur la gauche du réglage change en marque ?.
8 Tournez le commutateur MENU jusqu'à l'apparition de la durée cache image souhaitée.
Si vous tournez le commutateur MENU, la durée cache image change dans la séquence suivante: 0-2s → 2-4s → 4-6s → 6-8s → 8-10s → 10-12s.
9 Appuyez sur le commutateur MENU.
La marque ● change en marque → et la marque ? change en marque ●.
10 Pour terminer l'opération de menu, réglez le commutateur MENU ON/OFF à OFF.
Le menu disparaît, et l'affichage indiquant l'état actuel de la caméra apparaît en haut et en bas de l'écran.
Les réglages effectués en mode cache image sont maintenus jusqu'à leur changement.
Vous pouvez activer et désactiver le mode cache image en assignant la fonction ON/OFF cache image à un commutateurs assignables (ASSIGN 1/2/3/4) et en appuyant sur ce commutateur.
Pour les détails sur les commutateurs assignables, voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156.
Remarques
- En mode cache image, le mode de fonctionnement du générateur de code temporel interne est toujours F-RUN, quel que soit le réglage du commutateur F-RUN/SET/R-RUN.
- La fonction enregistrement à intervalle est automatiquement désactivée chaque fois que la fonction cache image est activée.
Opérations de la caméra en mode cache image
La procédure d'enregistrement pendant le mode cache image est en principe la même que pour l'enregistrement normal. Mais les différences suivantes sont à noter.
- Quand vous enregistrez en mode cache image, l'image que vous filmez en ce moment est enregistrée sur le disque après l'enregistrement sur le disque des données d'image en mémoire (égale à la durée cache image). Pour cette raison, l'accès au disque peut continuer pendant un temps court après la pression du commutateur REC START pour arrêter l'enregistrement. Pendant ce temps, les boutons de contrôle de la lecture sont invalidés, comme en mode d'enregistrement. De plus, si vous appuyez sur le commutateur REC START ou VTR sur l'objectif pour redémarrer l'enregistrement pendant ce temps, un plan séparé sera enregistré.
- Quand vous appuyez sur le commutateur REC START ou VTR sur l'objectif pour redémarrer l'enregistrement pendant l'accès au disque, le point de début du plan enregistré peut être en retard sur la durée cache image, en particulier quand un grand nombre de plans est enregistré sur le disque. En mode cache image, il faut éviter d'arrêter et démarrer des opérations d'enregistrement en succession rapide.
- La durée après laquelle l'accès au disque s'arrête après la pression du commutateur REC START est égale à la durée cache image. Mais si vous démarrez l'enregistrement pendant la durée cache image immédiatement après la sélection du mode cache image, le changement de la durée cache image ou l'exécution d'une lecture ou d'une revue d'enregistrement, les données d'image pour la durée cache image ne seront pas mémorisées. Ainsi, la durée après laquelle l'accès au disque s'arrête à la pression de le bouton STOP devient plus courte que la durée cache image.
- En mode cache image, vous ne pouvez pas régler le commutateur F-RUN/SET/R-RUN à SET pour effectuer des réglages de code temporel. Pour cela, quittez d'abord le mode cache image.
En cas de coupure de courant pendant l'enregistrement
- Si l'alimentation est coupée pendant l'enregistrement, la caméra se mettra hors tension après la continuation de l'accès au disque pendant quelques secondes pour enregistrer l'image au moment de la coupure de courant.
- Si vous retirez la pile, débranchez le câble CC ou coupez le courant de l'adaptateur CA pendant l'enregistrement, la vidéo et l'audio mémorisés seront perdus sans enregistrement sur le disque. Pour cette raison, ne changez jamais la pile pendant l'enregistrement.
Assignation de titres de plans définis par l'utilisateur de façon automatique
Au sujet de la fonction de génération automatique de titres
Par défaut, les plans de chaque disque se voient assigner des noms compris entre C0001.MXF et C0300.MXF. Pour cela, deux disques peuvent contenir des plans portant le même nom. La fonction de génération automatique de titres vous permet d'assigner des titres à tous les plans sur plusieurs disques, ce qui facilite la gestion des plans. Par exemple, si les titres TITLE00001 à TITLE00020 sont assignés aux plans C0001.MXF à C0020.MXF sur le disque 1, alors les titres TITLE00021 à TITLE00037 sont assignés aux plans C0001.MXF à C0017.MXF sur le disque 2.
Les titres sont composés de préfixes, d'une longueur allant jusqu'à 10 caractères et de numéros de série à cinq chiffres tels que « TITLE00001 ».
Définition du préfixe du titre
Vous pouvez assigner des préfixes de titre en choisissant parmi une liste de préfixes stockée dans la mémoire interne, ou en insérant directement le préfixe.
De toutes façons, pour choisir parmi une liste de préfixes, vous devez créer au préalable une liste sur un ordinateur et la transférer à la mémoire interne de l'unité au moyen d'un « Memory Stick ».
Définition de la valeur intitiale du numéro de série
La valeur intitiale du numéro de série peut être fixée à 00001 (valeur par défaut) ou à tout autre nombre. Le nombre est automatiquement augmenté de 1 à chaque fois que vous enregistrez un plan. Lorsqu'il atteint 99999, il retourne à 00001 pour le plan suivant.
Remarque
Des titres de plans dupliqués peuvent être générés selon le réglage du numéro de série, par exemple si vous redéfinissez le numéro de série à la valeur initiale après avoir enregistré plusieurs plans. Il faut faire attention lors de la définition du numéro de série
Assignation automatique de titres définis par l'utilisateur lors de l'enregistrement de plans
Sur la page CLIP TITLE du menu OPERATION, réglez TITLE sur ENABL.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Les paramètres suivants apparaissent.
Le titre du prochain plan à enregister sera une combinaison du préfixe du champ PREFIX et du numéro de série du champ NUMERIC.
Pour utiliser une chaîne de caractères alphanumérique, voir ci-dessous.
Pour entrer directement un préfixe
Procédez comme suit.
1 Sur la page CLIP TITLE, sélectionnez « PREFIX » et appuyez sur le bouton MENU.

Une chaîne de préfixes apparaît.
3 Tournez le bouton MENU pour déplacer le ■ repère vers le caractère désiré dans la liste de caractères sélectionnables puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 pour ajouter les caractères restants.
5 Une fois que vous avez terminé de saisir le préfixe, tournez le bouton MENU pour déplacer le ■ repère sur END, puis appuyez sur le bouton MENU.
Le caméscope sort du mode d'entrée de préfixe et la page initiale CLIP TITLE apparaît.
Pour régler la valeur initiale du numéro de série du titre du plan
Vous pouvez régler la valeur initiale du numéro de série du titre du plan à 00001 (défaut) ou à n'importe quelle valeur à cing chiffres.
Pour redéfinir la valeur initiale à 00001
Procédez comme suit.
1 Sur la page CLIP TITLE, sélectionnez « CLEAR NUMERIC » puis appuyez sur le bouton MENU.
Le message « CLEAR OK? YES ➔ NO » apparaît.
2 Sélectionnez YES puis appuyez sur le bouton MENU.
La valeur du champ « NUMERIC » revient à « 00001 » (défaut).
Pour régler la valeur initiale à n'importe quel nombre
Procédez comme suit.
1 Sur la page CLIP TITLE, sélectionnez « NUMERIC » puis appuyez sur le bouton MENU.
Un écran de sélection de chiffres apparaît.
3 Tournez le bouton MENU pour déplacer le ■ repère vers le chiffre désiré dans la liste de chiffres sélectionnables puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 pour ajouter les chiffres restants.
5 Une fois que vous avez terminé de saisir la valeur, tournez le bouton MENU pour déplacer le ■ repère sur END, puis appuyez sur le bouton MENU.
Le caméscope sort du mode d'entrée numérique et la page initiale CLIP TITLE apparaît.
Pour vérifier les titres des plans enregistrés
Appuyez sur le bouton THUMBNAIL pour afficher l'écran de miniatures, puis sélectionnez le plan dont vous souhaitez vérifier le titre. Le titre du plan sélectionné apparaîtra en haut à gauche de l'écran.
Voir « Recherche à l'aide de miniatures de sous-plans » (page 90) pour des informations sur l'écran de miniatures.
Remarques
- Il n'est pas possible de spécifier 00000 comme valeur initiale.
Même si vous saisissez 00000, la valeur est rétablie à 00001 lorsque le caméscope sort du mode d'entrée numérique. - La valeur du numéro de série est augmentée de 1 à chaque fois qu'un titre est généré. Lorsque la valeur atteint 99999, le numéro suivant redémarre depuis 00001.
- Des titres de plan dupliqués peuvent être générés si vous redéfinissez le numéro de série après avoir enregistré plusieurs plans ou de même en fonction du réglage de la valeur. Il faut faire attention lors de la définition du numéro de série

Attribution de noms de plan et de liste de plans définis par l'utilisateur
Les noms suivants au format standard sont automatiquement attribués aux plans et aux listes de plans qui sont créés ou enregistrés par des dispositifs XDCAM.
Plans : C0001 à C0300
Listes de plans : E0001E01 à E0099E01
Vous pouvez utiliser le logiciel PDZ-1 Proxy Browsing fourni pour attribuer des noms définis par l'utilisateur, au lieu de noms au format standard. L'attribution de noms significatifs aux plans et aux listes de plan peut faciliter la gestion des fichiers.
Vous pouvez aussi utiliser la fonction « AUTO TITLING » de cet appareil pour attribuer des noms définis par l'utilisateur aux plans.
Pour attribuer des noms de plan sur cet appareil
Le titre attribué au plan devient son nom de plan (nom du fichier).

Lorsque le sous-paramètre « AUTO NAMING » est défini sur « C**** »

Lorsque le sous-paramètre « AUTO NAMING » est défini sur « TITLE »
Procédez comme suit.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Réglez TITLE à la page CLIP TITLE à « ENABL » (voir page 78).
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Affichez la page FILE NAMING au menu OPERATION, et appuyez sur le commutateur MENU.
Les paramètres de réglage actuels apparaissent sur la gauche de l'écran.

3 Tournez le commutateur MENU pour sélectionner « NAMING FORM », et appuyez sur le commutateur MENU.
4 Tournez le commutateur MENU pour afficher « FREE », et appuyez sur le commutateur MENU.
Vous pouvez désormais utiliser des plans et des listes de plans avec des noms personnalisés.
C****: Assign standard format clip names automatically.
6 Tournez le commutateur MENU pour sélectionner « TITLE », et appuyez sur le commutateur MENU.
Le même nom ne sera pas attribué aux nouveaux plans enregistrés.
Remarque
Lorsque la première lettre du paramètre titre du menu CLIP TITLE est un espace ou un point (.), le nom du plan est la chaîne du titre moins la première lettre.
Pour activer le renommage du plan ou de la liste de plans par FAM
Exécutez l'étape 2 a 6 « Pour attribuer des noms de plan sur cet appareil ».
Il est désormais possible d'écrire, transférer et renommer des plans et des listes de plans avec des noms personnalisés, sur des connexions en mode d'accès aux fichiers (FAM) (voir page 173).
Pour modifier les noms de plan, exécutez la commande « Rename » sur les fichiers du dossier Clip avec l'extension « .MXF ».
L'extension « .MXF » ne peut pas être modifiée.

Renommage de plan par activation FAM
Pour modifier les noms de liste de plans, exécutez la commande « Rename » sur les fichiers du dossier Edit avec l'extension « .SMI ».
L'extension « .SMI » ne peut pas être modifiée.

Renommage de plan par activation FAM
Pour vérifier les noms de plan
Appuyez sur le bouton THUMBNAIL pour afficher l'écran des vignettes, puis sélectionnez le plan dont vous voulez vérifier le nom.
Le nom du plan sélectionné s'affiche en haut à gauche de l'écran.
Cependant, lorsqu'un titre a été attribué à un plan, l'affichage du titre est prioritaire. Les titres s'affichent encadrés par des guillemets ("").
Voir « Recherche de miniatures » (page 85) pour de plus amples informations sur l'écran des vignettes.
Remarques
- Les éléments en haut à gauche de l'écran sont affichés dans l'ordre de priorité suivant. Titre > nom du plan assigné par l'utilisateur > nom standard du plan
Aussi, l'affichage change comme suit, selon que le plan a un titre ou non.
- Le titre s'affiche pour les plans enregistrés sur cette caméra qui ont un titre.
- Le nom d'un plan assigné pour l'utilisateur ou standard est affiché pour les plans sans titre.
- Sur les dispositifs XDCAM ^1) à microprogramme antérieur à la version 1.4, les plans à noms définis par l'utilisateur sont affichés sous la forme « C5000 » à « C9999 » dans l'ordre d'enregistrement.
- Les noms de plan et les noms de listes de plans sont convertis comme suit pour l'affichage sur l'écran de miniatures et le menu CLIP.
- Si les noms sont plus longs que 15 caractères, seuls les 9 premiers caractères et les 5 derniers caractères s'affichent. Les autres caractères sont convertis en □.
- Les caractères en minuscule sont convertis en majuscule. - Les caractères Kanji et autres caractères multioctets, ainsi que certains symboles alphabétiques, sont convertis en □. Séquences où des symboles □ sont convertis en un seul symbole □.
Les 21 symboles suivants sont affichables.
Pour vérifier les informations de plan (nom, titre etc.) en utilisant un menu
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Affichez la page CLIP STATUS au menu DIAGNOSIS, puis appuyez sur le commutateur MENU.
Les réglages actuels pour chaque élément sont affichés du côté droit.
Préparez les données au préalable en respectant les règles suivantes.
Nom du fichier
Attribuez le nom « TITLES.TXT » au fichier.
Format d'entrée
Saisissez les préfixes de titre un par un, séparés par des caractères de nouvelle ligne (CRLF).
Les préfixes peuvent être d'une longueur de 10 caractères maximum. Un fichier de préfixes peut contenir jusqu'à 20 préfixes.
Caractères admis
- Chiffres : 0 à 9
- Caractères alphabétiques : a à z, A à Z
- Les symboles suivants : ! , #, \$, %, &, ', ( , ) , \~, =, -, ^, @, [, ], { , } + ; (point-virgule), (virgule), . (point), _ (trait souligné), .
- Espace
Exemple de liste de préfixes de titre
Tennis
Basketball
Skiing_1
Skiing_2
Pour transférer une liste de préfixes de titre à la mémoire interne de l'unité
Procédez comme suit.
1 Copiez le fichier de préfixes de titre (TITLES.TXT) dans le fichier suivant sur le « Memory Stick ».
\MSSONY\PRO\XDCAM\GENERAL\VAL_LIST
Remarque
Ce dossier est créé lorsque vous insérez un « Memory Stick » dans le caméscope. Ne créez pas ce dossier vous même sur un ordinateur.
2 Insérez un « Memory Stick » avec le fichier de préfixes de titre (TITLES.TXT) dans le logement « Memory Stick » du caméscope.
3 Sur la page CLIP TITLE, sélectionnez LOAD PREFIX DATA et appuyez sur le bouton MENU.
« MEMORY STICK ACCESS » apparaît, et le fichier sur le « Memory Stick » (TITLES.TXT) est transféré à la mémoire interne de l'unité.
Le message « COMPLETE! » apparaît lorsque le transfert prend fin.
Remarque
Le message « FILE NOT FOUND! » apparaît si aucune liste de préfixes de titre n'est trouvée.
Vérifiez l'endroit où le fichier est stocké sur le « Memory Stick ».
Pour sélectionner un préfixe depuis la liste de préfixes de titre
Procédez comme suit.
1 Sur la page CLIP TITLE, sélectionnez SELECT PREFIX et appuyez sur le bouton MENU.
Une liste de jusqu'à 20 préfixes de titre apparaît.
Quand aucune liste de préfixes de titre n'a été transférée à la mémoire interne de cette unité, seule la valeur initiale « TITLE » apparaît.
2 Sélectionnez le préfixe de titre désiré dans la liste puis appuyez sur le bouton MENU.
La page CLIP TITLE apparaît à nouveau et le préfixe sélectionné apparaît dans le champ PREFIX.
Enregistrement avec la fonction d'enregistrement continu de plans
Normalement, un plan est généré comme fichier indépendant chaque fois que l'enregistrement démarre ou s'arrête. La fonction d'enregistrement continu de plan vous permet de continuer l'enregistrement sur le même plan jusqu'à l'arrêt de la fonction, quel que soit le nombre de démarrages et d'arrêts de l'enregistrement. Cette fonction est pratique pour éviter de générer un grand nombre de plans courts ou pour enregistrer sans se soucier de la limite du nombre de plans (maximum 300). Un repère REC START est enregistré au démarrage de l'enregistrement, ce qui permet de retrouver facilement les points de départ des enregistrements.
(Comment sélectionner un élément de l'écran de menu : tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Réglez CLIP CONT REC dans la page SPECIAL EFFECTS du menu OPERATION sur ON.
Pour des détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
3 Appuyez sur le bouton MENU.
L'indicateur d'opération VDR du viseur change en « CONT » et la fonction d'enregistrement de plan continu est activée.
La fonction ON/OFF d'enregistrement continu de plan peut être attribuée aux interrupteurs ASSIGN 1/2/3/4.
Voir « Assignation de fonctions aux commutateurs ASSIGN » (page 156) pour plus d'informations sur les commutateurs ASSIGN.
Remarque
Les modes d'enregistrement suivants ne peuvent pas être activés lorsque cette fonction est activée.
- Fonction Interval Rec (enregistrement à intervalle)
- Fonction Picture Cache (cache d'image)
Pour arrêter cette fonction
Effectuez l'une des opérations suivantes pour arrêter la fonction d'enregistrement continu de plan. (Un nouveau plan sera généré au prochain démarrage d'enregistrement.)
- Effectuez une opération sur le plan (verrouillez ou supprimez un plan)
- Établissez une connexion réseau ou FAM
- Ejectez le disque
- Modifiez le format d'enregistrement
- Mettez l'unité hors tension
Pour désactiver cette fonction
Réglez CLIP CONT REC dans la page SPECIAL EFFECTS du menu OPERATION sur OFF.
Lecture
Position de démarrage de la lecture d'un disque
Bien que cet appareil emploie des disques optiques, il est conçu pour offrir des fonctionnalités optimales de lecture de bande avec les magnétoscopes. L'une de ces fonctionnalités est la position de démarrage de lecture, qui fonctionne de la même façon qu'avec une bande, comme indiqué ci-dessous.
Après l'arrêt de la lecture
L'appareil s'arrête sur la position où le bouton STOP a été enfoncé.
Appuyez sur le bouton PLAY/PAUSE pour reprendre la lecture à la position d'arrêt.
Après l'enregistrement
L'appareil s'arrête sur la position où l'enregistrement a été interrompu.
Pour lire un plan, appuyez sur le bouton PREV de manière à passer à l'image de démarrage du plan ou appuyez sur le bouton PREV tout en maintenant le bouton PLAY/PAUSE enfoncé afin de passer à n'importe quelle position.
Après l'insertion du disque
L'appareil s'arrête sur la position où se trouvait le disque la dernière fois qu'il a été éjecté.
Appuyez sur le bouton PLAY/PAUSE pour reprendre la lecture à la position la plus récente.
La position de lecture est sauvegardée sur le disque lorsque celui-ci est éjecté, ce qui permet de reprendre la lecture à partir de cette position lorsque le disque est inséré dans n'importe quel lecteur XDCAM.
Remarque
La position de lecture n'est pas enregistrée sur le disque si ce dernier est réglé sur REC INH.
Lecture normale
En appuyant sur le bouton PLAY/PAUSE, vous pouvez passer en revue n'importe quelle durée de l'enregistrement sur l'écran du viseur en noir et blanc ou en couleur sur le moniteur LCD. Il y a deux méthodes pour passer l'enregistrement en revue.
- Passage en revue de l'enregistrement : Vous pouvez visualiser les 2 dernières secondes de l'enregistrement sur l'écran du viseur en noir et blanc ou en couleur sur le moniteur LCD.
- Utilisation d'un moniteur couleur externe : Vous pouvez visualiser l'enregistrement en couleur sur un écran vidéo couleur sans recourir à un adaptateur externe.
Vous pouvez également visualiser l'image durant une avance rapide ou une recherche rapide arrière.
Voir « Panneau latéral de contrôle (sous le couvercle de protection) » à la page 21 pour plus d'informations sur les commutateurs et les commandes utilisés pour sélectionner le signal de sortie audio et pour régler le niveau audio.
Détérioration des conditions de lecture
La détérioration de la lecture peut être due aux cas suivants.
- Griffes et poussières à la surface du disque Cela comprend des traces de doigt, de la poussière, du goudron de fumée de cigarette, etc.
Les griffes et salissures qui se produisent avant l'enregistrement ne constituent pas un problème parce qu'elles sont enregistrées à l'avance comme des défauts et l'enregistrement les évite. Toutefois, des griffes et de la saleté qui se produisent après l'enregistrement peuvent entraîner une détérioration des conditions de lecture. - Vieillissement des couches d'enregistrement du disque Pendant plusieurs décennies, les couches d'enregistrement des disques optiques peuvent vieillir et entraîner une détérioration des conditions de lecture.
- Détérioration des performances des diodes laser Les performances des diodes laser utilisées dans les têtes optiques peuvent diminuer avec le temps, entraînant une détérioration des conditions de lecture.
Référez-vous au manuel de maintenance pour savoir quand il faut remplacer les têtes optiques.
Pour éviter que les conditions de lecture ne se détériorent
Faites attention aux points suivants lorsque vous manipulez les disques.
- N'ouvrez pas les cartouches des disques et ne touchez pas les disques directement avec les mains.
- Ne stockez pas les disques pendant de longues périodes dans des endroits poussiéreux ou exposés à la circulation d'air de ventilateurs.
- Ne stockez pas les disques pendant de longues périodes à des températures élevées ou à des endroits exposés au soleil.
Si les conditions de lecture se sont détériorées
Des erreurs de lecture surviennent quand les conditions de lecture continuent à se détériorer.
En cas d'erreur de lecture, le message « DISC DEFECT » s'affiche, la vidéo se fige et la sortie audio est coupée.
Dans ce cas, vérifiez les points suivants.
Soit le disque affiche la même condition de lecture sur les autres appareils XDCAM: si tel est le cas, la surface du disque peut être sale ou griffée ou les performances des couches d'enregistrement sur le disque peuvent s'être détériorées avec l'âge. N'utilisez pas les disques présentant de tels symptômes.
Soit tous les disques insérés dans un appareil XDCAM présentent les mêmes conditions de lecture: Si tel est le cas, les performances des diodes laser peuvent s'être détériorées. Vérifiez le temps de sortie optique total.
Gel d'image durant la lecture
Procédez comme suit.
1 Appuyez sur le bouton PLAY/PAUSE pour lancer la lecture.
2 Appuyez de nouveau sur le bouton PLAY/PAUSE au moment où vous souhaitez geler l'image.
Une image gelée apparaît.
Le code temporel s'affiche dans la section d'affichage du compteur temporel et l'indicateur PLAY/PAUSE passe de la lumière continue au clignotement (un clignotement/seconde).
3 Pour reprendre la lecture, appuyez de nouveau sur le bouton PLAY/PAUSE.
Lors du contrôle à distance du caméscope depuis une télécommande RM-B150/B750
Vous pouvez effectuer la même opération depuis le RM-B150/B750.
Vérification des deux dernières secondes de l'enregistrement (Passage en revue de l'enregistrement)
Si vous appuyez sur le bouton RET situé sur l'objectif lorsque l'enregistrement est arrêté temporairement, la lecture des deux dernières secondes de l'enregistrement a lieu sur l'écran du viseur et sur le moniteur LCD. Utilisez cette fonction pour vérifier si l'enregistrement s'est déroulé sans problème. Si vous maintenez le bouton RET de l'objectif enfoncé, la lecture commence depuis le début du plan. Après la lecture, le caméscope est prêt à reprendre l'enregistrement.
Lorsque la fonction LENS RET est attribuée à un des commutateurs ASSIGN 1/2/3/4, vous pouvez utiliser ce commutateur de la même manière que le bouton RET d'objectif.
Lorsque la fonction d'enregistrement continu de plan est activée, la visualisation revient au point de départ de l'enregistrement.
Vérification de l'enregistrement sur un moniteur vidéo couleur
Branchez un moniteur vidéo couleur au connecteur VIDEO OUT ou SDI OUT du caméscope. En appuyant sur le bouton PLAY/PAUSE, vous pouvez visualiser l'image enregistrée.
Pour savoir comment connecter un moniteur vidéo couleur, voir « Raccordement d'un moniteur vidéo externe » à la page 51.
Recherche de miniatures
Recherche à l'aide de miniatures
Pour afficher les miniatures de tous les clips sur le disque et accéder au clip souhaité, procédez comme suit.
Si l'indicateur SUB CLIP est allumé, vous pouvez l'éteindre en poussant sur le bouton SEL/SET vers le haut (côté SUB CLIP) avec le bouton SHIFT pressée.
Si l'écran de menu est affiché, mettez le commutateur MENU en position OFF et appuyez sur le bouton THUMBNAIL.
Si vous mettez le commutateur MENU en position ON alors que les miniatures sont affichées, l'affichage des miniatures est remplacé par celui du menu.
Les miniatures de tous les plans sur le disque s'affichent. (Dans la description suivante, cet écran sera appelé « écran de vignettes ».)
b) Pour savoir comment créer une miniature d'une image spécifiée, voir page 87.
c) Vous pouvez sélectionner l'information à afficher (voir page 86). Le réglage usine par défaut est l'affichage du code temporel.
2 A l'aide du bouton SEL/SET (bouton fléché à quatre directions) ou du bouton MENU, sélectionnez le plan souhaité.
Vous pouvez aussi sélectionner des plans en réalisant les opérations suivantes.
Appuyez sur le bouton PREV : Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur R.ST, ceci passe au repère REC START précédent. Lorsque FIND MODE est réglé sur CLIP, ceci passe au début du plan actuel ou passe à la première image du plan précédent lorsqu'on appuie sur le bouton PREV à la première image du plan actuel.
Appuyez sur le bouton NEXT : Lorsque FIND MODE sur la page ESSENCE MARK du menu MAINTENANCE est réglé sur R.ST, ceci passe au repère REC START suivant. Lorsque FIND MODE est réglé sur CLIP, ceci passe au début du plan suivant.
Appuyez sur le bouton PREV ou NEXT en maintenant enfoncé le bouton F REV ou F FWD : Passer au premier ou au dernier plan.
Appuyez sur le bouton F REV/F FWD : Passer à la page précédente ou suivante.
3 Pour passer au plan sélectionné, appuyez sur le bouton SEL/SET ou le bouton MENU. Pour commencer la lecture à partir du plan sélectionné, appuyez sur le bouton PLAY/PAUSE.
Le reste du procédé de sélection de miniatures est le même qu'aux étapes 2 et 3 ci-dessus.
Pour revenir à l'écran précédent
Appuyez sur le bouton THUMBNAIL pour désactiver l'indicateur THUMBNAIL. A tout moment de la procédure, vous pouvez revenir à l'écran précédent grâce à cette opération.
Remarque
Le réglage usine par défaut est pour utiliser la première image d'un plan comme son image miniature. A l'enregistrement, vous pouvez changer cela à une autre image parmi les 10 premières du plan (page 73). Vous pouvez aussi changer cela à une image quelconque au moment de la lecture (page 87). Mais la fonction de recherche de miniature repère toujours la première image d'un plan, même si l'image miniature a été changée.
Commutation de l'information affichée sur l'écran de miniatures
Vous pouvez commuter l'information de plan affichée à la base des miniatures. Vous pouvez aussi commuter l'affichage des numéros de séquence des miniatures.
Remarque
Le réglage usine par défaut est « TIME CODE ».
Procédez comme suit.
1 L'écran des miniatures affiché, maintenez le bouton SHIFT pressé et pressez le bouton SEL/SET vers le bas (côté CLIP MENU).
Le menu CLIP apparaît.
Voir la page 105 pour plus d'informations concernant le menu CLIP.
Un sous-menu apparaît.
• DATE : Date de l'enregistrement
• TIME CODE : Code temporel de début
• DURATION : Toute la longueur du plan
• SEQUENCE NUMBER : Numéro de séquence de la miniature
L'information affichée au-dessous des miniatures change selon l'élément sélectionné.
Exemple: Quand « SEQUENCE NUMBER » est sélectionné

Numéro de séquence de miniatur
Remarque
Certains caractères dans les noms de plans, les noms de listes de plans et les titres peuvent être convertis au caractère « □ » pour l'affichage à l'écran de miniatures et au menu CLIP. Pour les détails, voir la page 81.
Changement de l'image miniature (image index) d'un plan
A l'écran de miniatures, la première image d'un plan est normalement affichée comme image index.
Procédez comme suit pour changer cela et montrer une image différente.
Remarque
Vous pouvez aussi sélectionner (à une 1-seconde d'intervalle) une image dans les 10 secondes de la première image comme image miniature d'un plan à l'enregistrement du plan avec cette caméra. Pour les détails, voir la page 73.
1 L'écran de miniatures affiché, maintenez le bouton SHIFT pressé et pressez le bouton SEL/SET vers le bas (côté CLIP MENU).
Le menu CLIP apparaît (voir page 105).
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « SET INDEX PICTURE », puis appuyez sur le bouton ou le commutateur.
Ceci commute à l'écran de sélection d'un plan pour le changement d'image index.
3 Sélectionnez la miniature souhaitée, puis appuyez sur bouton SEL/SET ou le commutateur MENU.
L'image du plan actuellement spécifiée comme miniature est affichée. Dans cet état, vous pouvez effectuer une lecture ou la recherche.

4 Par lecture ou recherche, recherchez la nouvelle image index.
Vous pouvez aussi tourner le commutateur MENU pour une opération jog.
5 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Ceci règle la scène sélectionnée comme image index, et revient à l'écran de miniatures.
Quand la miniature est autre que la première image, elle est indiquée comme suit.
Marque indiquant que la miniature n'est pas la première image

Si vous sélectionnez une miniature marquée, et appuyez sur le bouton SEL/SET ou le commutateur MENU, la recherche jusqu'à la position de la miniature s'effectue. Le repérage se fait toujours jusqu'à la première image du plan.

Pour annuler le réglage de l'image index, maintenez le bouton SHIFT pressé et appuyez sur le bouton SEL/SET (CLIP MENU).
Repérer une image en cherchant un repère d'essence
Procédez comme suit.

1 L'indicateur SUB CLIP étant hors fonction, maintenez enfoncé le bouton SHIFT et appuyez sur le bouton THUMBNAIL.
L'écran de sélection de repère d'essence s'affiche.
Pour quitter l'écran de sélection du repère d'essence et retourner à l'écran précédent
Appuyez sur le bouton RESET sur la droite du moniteur LCD.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner le repère d'essence désiré.
3 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Les miniatures des images avec le repère d'essence sélectionné apparaissent.
(L'exemple montre le cas où SHOT MARK1 est sélectionné comme repère d'essence).
Indique qu'il s'agit d'une liste d'images contenant le repère (SHOT MARK1)
La sixième image est sélectionnée sur un total de 36 images SHOT MARK1.
Un affichage de miniatures montre les SHOT MARK1 et SHOT MARK2 enregistrés dans le plan spécifié comme titres de chapitres.
1 Avec les indicateurs THUMBNAIL et SUB CLIP éteints, appuyez sur le bouton THUMBNAIL.
2 A l'aide du bouton SEL/SET (bouton fléché à quatre directions) ou du commutateur MENU, sélectionnez le plan souhaité.
Le signe « S » s'affiche dans l'angle droit des vignettes des plans pour lesquels des repères ont été définis.
Un écran de chapitre est affiché.
Les repères d'essence (REC START, SHOT MARK1, SHOT MARK2) enregistrés dans le plan apparaissent comme miniatures.
Les vignettes sans signe sont les images où des repères REC START ont été définis.
Pour les détails concernant les réglages de chapitre, voir « Enregistrement des repères de plan » (page 72).
Suppression de repères de plans
Vous pouvez supprimer un srepère de plan d'un de plan spécifique.
Remarques
- Seuls SHOT MARK1 et SHOT MARK2 peuvent être supprimés. Vous ne pouvez pas supprimer REC START.
- La suppression de repère de plan n'est possible que lorsque les réglages rendent possible l'enregistrement de repère de plan.
- Des marques d'essence ne peuvent pas être supprimées quand le plan est verrouillé (page 91).
1 Sur l'écran chapitre, maintenez le bouton SHIFT enfoncé et appuyez sur le bouton SEL/SET (CLIP MENU).
Le menu CLIP s'affiche (voir page 105).
2 Sélectionnez DELETE SHOT MARK.
3 Sélectionnez le plan (SHOT MARK1ou SHOT MARK2).
En maintenant enfoncé le bouton SHIFT et en tournant le bouton MENU, vous pouvez sélectionner plus d'un chapitre.
4 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Un message de confirmation apparaît.
5 Sélectionnez « OK », puis appuyez sur le bouton SEL/SET ou le commutateur MENU.
Ceci supprime le repère de plan spécifique.
Recherche à l'aide de la fonction extension
Vous pouvez, en utilisant la fonction extension, diviser la durée d'un plan sélectionné sur l'écran de miniatures en 12 segments et afficher un nouvel écran de miniatures affichant la première image de chaque segment. Cette fonction permet une recherche rapide des scènes dans un plan particulier. La fonction entension peut être appliquée jusqu'à trois fois (12 divisions, 144 divisions et 1728 divisions).
Lorsque FIND MODE de la page ESSENCE MARK du menu MAINTENANCE est réglé sur CLIP, cette fonction opère par unités de plan. Lorsque FIND MODE est réglé sur R.ST, elle opère par unités de repères REC START (plage d'une opération d'enregistrement unique).
Remarque
Le nombre maximum de divisions peut être de 1728 ou plus à l'extension de plans à temps d'enregistrement court. Dans ce cas, l'intervalle entre les miniatures étendues est fixé à 1 image, ce qui vous permet de visualiser les miniatures étendues à un intervalle constant.
1 Avec les indicateurs THUMBNAIL et SUB CLIP éteints, appuyez sur le bouton THUMBNAIL.
2 A l'aide du bouton SEL/SET (bouton fléché à quatre directions) ou du commutateur MENU, sélectionnez le plan souhaité.
3 Appuyez sur le bouton DISPLAY/EXPAND sur la droite du moniteur LCD.
Des miniatures apparaissent pour douze divisions égales du plan.
A chaque pression sur le bouton DISPLAY/EXPAND, le rapport change dans la séquence ×12 → ×144 → ×1728. Pour changer le rapport en séquence inverse, appuyez sur le bouton DISPLAY/EXPAND en maintenant le bouton SHIFT enfoncé. Ou bien, appuyez sur le bouton RESET sur le côté droit du moniteur LCD pour revenir à l'écran précédent.
Lecture de liste de plans
Vous pouvez lire les plans dans l'ordre dans une liste de plans créée avec la fonction sélection de la scène (voir Chapitre 4).
Lecture dans l'ordre de la liste de plans
Procédez comme suit.
1 Si la liste des plans désirée se trouve sur le disque, chargez-la dans la liste actuelle de plans (voir page 96).
Pour le chargement de la liste des plans, voir « Chargement d'une liste de plans à partir du disque en tant que liste de plans actuelle » à la page 105.
2 L'indicateur THUMBNAIL étant hors fonction, maintenez le bouton SHIFT enfoncé et poussez le bouton SEL/SET vers le haut (SUB CLIP).
L'indicateur SUB CLIP s'allume.
3 Appuyez sur le bouton PLAY/PAUSE.
La lecture commence à partir du premier sous-plan de la liste de plans actuelle.
Pour revenir du mode de lecture de la liste de plans au mode de lecture normale
Avec la liste de lecture de plans désactivée, maintenez le bouton SHIFT enfoncé et poussez le bouton SEL/SET vers le haut (côté SUB CLIP).
Remarque
Selon la longueur des sous-plans de la liste de plans et de leur organisation sur le disque, la lecture peut se bloquer momentanément entre des sous-plans.
Recherche à l'aide de miniatures de sous-plans
Avec la liste de plans souhaitée chargée dans la liste de plans actuelle, procédez comme suit.
1 Appuyez sur le bouton THUMBNAIL, ce qui allumera l'indicateur THUMBNAIL.
2 En maintenant le bouton SHIFT enfoncé, soulevez le bouton SEL/SET (SUB CLIP).
L'affichage de la liste de plans apparaît.
Voir la page 97 pour plus d'informations concernant l'ecran des listes de plans.
Pour quitter l'affichage de la liste de plans et revenir à l'affichage plein écran
Appuyez sur le bouton THUMBNAIL pour désactiver l'indicateur THUMBNAIL.
Cela ramène à l'état de lecture de la liste de plans.
Remarque
Arrêtez l'appareil avant d'utiliser le bouton SUB CLIP. Appuyez sur le bouton STOP si le message « STOP ONCE! » apparaît.
3 Utilisez le bouton SEL/SET ou le bouton MENU pour sélectionner le sous-plan où démarrer.
4 Pour passer au plan sélectionné, appuyez sur le bouton SEL/SET ou le commutateur MENU.
Pour commencer la lecture à partir du plan sélectionné, appuyez sur le bouton PLAY/PAUSE.
Remarque
L'écran de miniatures de liste de plans affiche toujours la première image (point In) de chaque sous-plan.
Verrouillage des plans (protégés contre l'écriture)
Dans l'écran des vignettes, vous pouvez verrouiller les plans afin qu'ils ne puissent plus être supprimés ou modifiés.
Le verrouillage empêche les opérations suivantes sur les plans.
- Suppression
• Renommage par FAM ou FTP - Modification de la vignette (image d'index)
- Ajout et suppression de repères
Remarques
- Les plans verrouillés sont supprimés avec les autres plans.
- Les plans ne peuvent pas être verrouillés ou déverrouillés lorsque la languette de protection contre l'écriture du disque est placée sur la position enregistrement interdit.
1 Le bouton SUB CLIP étant désactivée, appuyez sur le bouton THUMBNAIL, ce qui allumera l'indicateur THUMBNAIL.
Les vignettes des plans sur le disque s'affichent.
2 Sélectionnez le plan à verrouiller (vous pouvez le faire de la même façon qu'à l'étape 2 de « Recherche à l'aide de miniatures » (page 85)).

3 Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton CLIP MENU.
Le menu CLIP s'affiche.
Un écran de confirmation du verrouillage s'affiche. Cet écran affiche les noms de plan et les titres de plan.
Pour annuler l'opération de verrouillage et revenir à l'écran THUMBNAIL
Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « CANCEL », puis appuyez sur le bouton o le commutateur. Ou bien, appuyez sur le bouton RESET sur le côté droit du moniteur LCD.
5 Un fois « OK » sélectionné, appuyez sur le bouton SEL/SET ou le commutateur MENU.
Vous revenez à l'écran des vignettes et une icône verrou s'affiche sur la vignette du plan sélectionné, pour indiquer que celui-ci est verrouillé.
Déverrouillez le plan si vous souhaitez effectuer l'une de ces opérations.
Pour verrouiller les plans avec un raccourci clavier
Vous pouvez verrouiller les plans sans utiliser le menu CLIP.
Après avoir effectué l'étape 2 de la procédure, appuyez sur le bouton STOP tout en maintenant le bouton SHIFT enfoncée (raccourcid'opération).
Pour déverrouiller les plans
Effectuez l'étape 2 de « Verrouillage des plans (protégés contre l'écriture) » pour sélectionner un plan verrouillé (avec l'icône verrou affichée sur sa vignette). Puis, effectuez l'une des opérations suivantes.
- Exécutez les étapes 3 et 4 de « Verrouillage des plans (protégés contre l'écriture) ».
- Appuyez sur le bouton STOP tout en maintenant le bouton SHIFT enfoncée (raccourci d'opération).
Pour verrouiller tous les plans
1 Effectuez les étapes 1 et 3 de « Verrouillage des plans (protégés contre l'écriture) » pour afficher le menu CLIP.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « LOCK OR DELETE ALL CLIPS », puis appuyez sur le bouton o le commutateur.
Un écran de sous-menu s'affiche.
3 Sélectionnez « LOCK ALL CLIPS », puis appuyez sur le bouton SEL/SET ou le commutateur MENU.
Un écran de confirmation s'affiche.
4 Un fois « OK » sélectionné, appuyez sur le bouton SEL/SET ou le commutateur MENU.
Tous les plans sont verrouillés.
Pour déverrouiller tous les plans
Suivez la procédure de « Pour verrouiller tous les plans », en sélectionnant « UNLOCK ALL CLIPS » à l'étape 3.
Suppression des plans
Vous pouvez supprimer les plans sélectionnés tout en vérifiant leur contenu.
Remarques
- Les plans ne peuvent pas être supprimés lorsque la languette de protection contre l'écriture du disque est placée sur la position enregistrement interdit.
- Les plans verrouillés ne peuvent pas être supprimés.
- Si la suppression du plan cible est référenciée par des listes de plans sur le disque, toutes ces listes de plans seront aussi supprimées.
- Si la suppression du plan cible est référenciée sur la liste de plan actuelle, tous les sous-plans référenciés et seulement ces sous-plans, seront supprimés simultanément à la suppression du plan cible.
- Vous pouvez utiliser la page DISC du menu OPERATION pour supprimer le dernier plan ou tous les plans. Pour en savoir plus, voir page 72.
1 Le bouton SUB CLIP étant désactivée, appuyez sur le bouton THUMBNAIL pour l'activer.
Les vignettes des plans sur le disque s'affichent.
2 Sélectionnez le plan à supprimer. (Vous pouvez le faire de la même façon qu'à l'étape 2 de « Recherche à l'aide de miniatures » (page 85)).
Le menu CLIP s'affiche (voir page 105).
4 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « DELETE CLIP », puis appuyez sur le bouton ou commutateur.
Un écran de confirmation de suppression s'affiche et ensuite, les vignettes des quatre images (la première image, l'image intermédiaire 1, l'image intermédiaire 2 et la dernière image) dans le plan cible s'affichent. En même temps, le nom du plan, son titre, la date et l'heure de sa création et sa durée s'affichent.
L'un des messages suivants s'affiche, en fonction du référencement ou non du plan cible dans une liste de plans.
- Lorsque le plan cible n'est pas référencé dans une liste de plans : « DELETE CLIP? »
- Lorsque le plan cible est référencé dans une liste de plans : « DELETE CLIP & CLIP LIST? » (Toutes les listes de plans se référant au plan cible de la suppression seront aussi supprimées.)
Utilisez le bouton SEL/SET ou le commutateur MENU pour annuler « CANCEL », puis appuyez sur le bouton ou le commutateur.
Ou bien, appuyez sur le bouton RESET sur le côté droit du moniteur LCD.
5 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « OK », puis appuyez sur le bouton ou le commutateur.
Pour supprimer des plans en une seule opération L'écran de suppression du plan s'affiche directement pour supprimer des plans, sans afficher le menu CLIP.
Après l'étape 2, appuyez sur le bouton RESET sur le côté droit du moniteur LCD en maintenant le bouton SHIFT enfoncé (opération de raccourci).
Pour supprimer tous les plans
1 Effectuez les étapes 1 et 3 de « Verrouillage des plans (protégés contre l'écriture) » pour afficher le menu CLIP.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « LOCK OR DELETE ALL CLIPS », puis appuyez sur le bouton ou le commutateur.
Un sous-menu s'affiche.
3 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « DELETE ALL CLIPS », puis appuyez sur le bouton ou le commutateur.
Un écran de confirmation de suppression s'affiche.
4 Pour effectuer la suppression, utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « OK », puis appuyez sur le bouton ou le commutateur.
Tous les plans sont supprimés.
Remarques
- Les plans verrouillés ne peuvent pas être supprimés.
- Quand tous les plans ont été supprimés, la caméra revient à l'écran normal.
Sélection de scène
Chapitre
Présentation
Qu'est-ce que la sélection de scène ?
La sélection de scène est une fonction qui vous permet de sélectionner des données (plans) à partir des données enregistrées sur un disque et d'effectuer un montage. Pour ce faire, seul cet appareil peut être utilisé.
- La sélection de scène est une méthode pratique pour effectuer un montage sur le terrain et dans d'autres situations hors ligne.
- Dans la sélection de scènes, vous créez une liste de plans (ensemble de données de montage). Comme le matériel en lui-même n'est pas affecté, vous pouvez répéter cela autant de fois que vous le voulez.
- Vous pouvez lire la liste de montage créée par sélection de scène sur cette unité.
- Dans la fonction de sélection de scène, vous pouvez ajouter des plans entiers, ajouter des parties de plans, ajouter en utilisant des chapitres, modifier la séquence de lecture, modifier ou supprimer des points In et Out et réaliser toutes ces opérations simplement depuis cette unité.
- Les listes de plans (données de montage) créées avec la fonction de sélection de scène peuvent être utilisées sur XPRI et d'autres systèmes de montage non linéaires polyvalents.
Processus de montage par sélection de scène
Plan
Les données enregistrées avec cet appareil sont gérés sous la forme d'unités appelées « plans ». Un plan contient les données qui se situent entre un point de début d'enregistrement et un point d'arrêt d'enregistrement. Les plans possèdent des numéros commençant par C, par exemple C0001.

Au lieu d'utiliser des numéros pour les plans, vous pouvez les gérer en leur attribuant des titres ou des noms. Pour les détails, voir « Assignation automatique de titres définis par l'utilisateur lors de l'enregistrement de plans » (page 78) et « Attribution de noms de plan et de liste de plans définis par l'utilisateur » (page 80).
Liste de plans
Vous pouvez utiliser la fonction de sélection de scène pour sélectionner les plans souhaités parmi ceux sauvegardés sur un disque et créer une liste de montage de coupures appelée « liste de plans ».
Les listes de plans possèdent des numéros commençant par E, par exemple E0001. Jusqu'à 99 listes de plans peuvent être sauvegardées sur un disque.
Les plans spécifiés (ou parties de plans) dans une liste de plans sont appelés des « sous-plans ». Les sous-plans sont des listes de montage virtuelles spécifiant des plages dans les plans d'origine. Les données de plan dans les plans d'origine ne sont pas écrasées.
La figure suivante illustre la relation entre les plans et les sous-plans.
Plans sur le disque
Dans l'exemple ci-dessus, l'ensemble du plan 2 a été ajouté en tant que sous-plan 1 et l'ensemble du plan 4 a été ajouté en tant que sous-plan 2. Le sous-plan 3 est une partie du plan 3. De ce fait, lorsque la liste de plans E0001 est lue, le plan 4 est lu après le plan 2, ainsi la partie du plan 3 montrée en gris est lue.
Modification de listes de plans (liste de plans actuelle)
Pour éditer une liste de plans, vous devez charger les clips du disque dans la mémoire interne de l'appareil.
La liste de plans en cours de chargement dans la mémoire de l'appareil est appelée la « liste de plans actuelle ».
La liste de plans actuelle est toujours la cible de la création et de la modification des sous-plans. La lecture de la liste de plans utilise aussi la liste de plans actuelle.
Après avoir créé et modifié une liste de plans, vous devez la sauvegarder sur disque.
Lecture de listes de plans
Les plans et les listes de plans sont sauvegardés ensemble sur un disque.
Les plans sont lus en fonction des données de listes de plans.
Création de listes de plans
Intégration de sous-plans dans la liste de plans actuelle
Sélectionnez sur l'écran de miniatures le plan souhaité à ajouter à la liste de plans actuelle en tant que sous-plan.
Remarque
Le menu CLIP peut gérer jusqu'à 99 listes de plans.
Insertion d'un plan sélectionné dans l'écran des miniatures de la liste de plans

Procédez comme suit.
1 Avec l'indicateur SUB CLIP éteint, appuyez sur le bouton THUMBNAIL pour allumer l'indicateur THUMBNAIL.
Si l'écran de menu est affiché, mettez le commutateur MENU en position OFF et appuyez sur le bouton THUMBNAIL.
Si vous réglez le commutateur MENU sur ON alors que les miniatures sont affichées, l'affichage de miniatures disparaît et le menu apparaît.
Les miniatures des plans sur le disque s'affichent. (Dans la description suivante, cet écran sera appelé « écran des miniatures ».)

2 En maintenant le bouton SHIFT enfoncé, soulevez le bouton SEL/SET (SUB CLIP).
L'écran « LOAD CLIP LIST » du menu CLIP apparaît.
Pour une liste de plans déjà créée, les informations y compris la date de création s'affichent, et pour une liste de plans vide, « NEW FILE » s'affiche.
Appuyez sur le bouton SEL/SET sur le droite. Chaque pression du bouton commute l'information affichée dans l'ordre suivant. Date et heure de création → Titre → Nom de la liste de plans → Date et heure de création... L'information suivante est affichée pour chaque type. +DATE: Date et heure de la création de la liste de plans ou de la dernière modification
+TITLE : Titre de la liste de plans, s'il y a lieu +NAME : Nom standard ou défini par l'utilisateur de la liste de plans
Vous pouvez aussi utiliser le logiciel PDZ-1 Proxy Browsing fourni pour définir des titres de listes de plans.
3 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner un numéro de liste de plans (E0001 et ainsi de suite) et appuyez sur le bouton ou le commutateur.
Vous pouvez aussi déplacer le curseur avec les boutons PREV et NEXT.
Quand vous avez un grand nombre de listes de plans, vous pouvez utiliser les opérations suivantes pour rapprocher le curseur de la liste de plans souhaitée.
En maintenant le bouton SHIFT enfoncé, appuyez sur le bouton PREV ou NEXT : Passage à la première ou la dernière liste de plans.
Appuyez sur le bouton F REV ou F FWD : Passage à la page précédente ou suivante.
Si vous sélectionnez un numéro de liste de plans avec un drapeau « NEW FILE », une liste de plans vide est affichée tel qu'indiqué dans la figure suivante.

4 En maintenant le bouton SHIFT enfoncé, abaissez le bouton SEL/SET (CLIP MENU).
Le menu CLIP s'affiche.
Un écran apparaît comme ci-dessous.
(Dans la description suivante, cet écran entier sera appelé « écran de sélection de scène ».)

Pour revenir au menu CLIP
Appuyez sur le bouton RESET sur le côté droit du moniteur LCD.
6 Utilisez le bouton SEL/SET (bouton fléché à quatre directions) ou le commutateur MENU pour sélectionner le plan que vous désirez inclure dans la liste de plans, puis appuyez sur le bouton ou le commutateur.
Pour faire une sélection multiple, maintenez le bouton SHIFT enfoncé, et tournez le commutateur MENU.
Un curseur en barre I apparaît dans une fenêtre dans la partie inférieure de l'écran pour indiquer la position d'insertion. Si vous appuyez alors sur le bouton RESET, vous reviendrez à l'état du début de l'étape 6.
7 Appuyez sur le bouton SEL/SET ou sur le commutateur MENU.
Le plan sélectionné dans la partie du haut est ajouté à la liste de plans actuelle dans la partie du bas en tant que sous-plan.
L'écran retourne au menu CLIP (voir étape 4).
Pour continuer à travailler sans revenir au menu CLIP
Le bouton SHIFT enfoncé, appuyez sur le bouton SEL/SET ou le commutateur MENU.
Vous reviendrez directement à l'écran de sélection de scène de l'étape 5.
8 Répétez les opérations 5 à 7 pour ajouter tous les plans désirés à la liste actuelle.
Vous pouvez sélectionner le même plan, comme un sous-plan, autant de fois que vous le souhaitez.
Vous reviendrez à l'écran de liste de plans, qui affiche les miniatures des plans nouvellement ajoutés (ajoutés en tant que sous-plans).
Voir « Sauvegarde de la liste de plans actuelle sur le disque » à la page 103.
Remarques
- La liste doit être sauvegardée sur disque pour ne pas être perdue quand l'appareil est mis hors tension ou que le disque est éjecté. Sauvegardez toujours sur le disque la liste de plans créée.
- Un astérisque (*) apparaît après la date et heure de création quand une liste de plans n'a pas été enregistrée sur le disque.
- Même quand un plan dont la vignette n'est pas la première image (image d'index) est ajouté à la liste de plans, la vignette affichée dans la liste est toujours la première image comme une vignette.
Marque indiquant que la miniature n'est pas la première image

Ajout de sous-plans à l'aide de la fonction extension
Vous pouvez utiliser la fonction d'extension (voir page 89) pour diviser un sous-plan et afficher les miniatures des divisions. Cela vous permet d'inclure une section du sous-plan. Procédez comme suit.
1 Dans la partie haute de l'écran de sélection de scène, sélectionnez le sous-clip pour un affichage étendu.
2 Appuyez sur le bouton DISPLAY/EXPAND sur la droite du moniteur LCD.
La partie supérieure de l'écran montre des miniatures du plan en huit divisions.
A chaque appui sur le bouton DISPLAY/EXPAND, le rapport change séquentiellement pour ×8 → ×64 → ×512.
Pour revenir au réglage précédent, appuyez sur le bouton DISPLAY/EXPAND en maintenant le bouton SHIFT enfoncé pour revenir en arrière.
Remarque
Le nombre maximum de divisions peut être de 512 ou plus à l'extension de plans à temps d'enregistrement court. Dans ce cas, l'intervalle entre les miniatures étendues est fixé à 1 image, ce qui vous permet de visualiser les miniatures étendues à un intervalle constant.
3 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner la miniature de la partie à inclure dans la liste de plans. Pour sélectionner deux ou plusieurs miniatures, maintenez le bouton SHIFT enfoncé et utilisez le commutateur MENU.
Remarque
Même si vous avez sélectionné plus qu'une miniature, l'addition à la liste de plans actuelle est liée à un seul sous-plan.
4 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Le plan sélectionné dans la partie du haut est ajouté à la liste de plans actuelle dans la partie du bas en tant que sous-plan.
La section allant de la miniature sélectionnée à la miniature suivante est incluse comme sous-plan.
Ajout de sous-plans à l'aide de la fonction chapitre
Vous pouvez utiliser la fonction chapitre (voir page 88) pour afficher des miniatures à marques de prise de vue sur les plans sur le disque, et inclure des sections de ces plans sur une liste de plans.
Procédez comme suit.
1 Sur l'écran de sélection de scène, sélectionnez le plan pour afficher le chapitre.
Le signe « S » s'affiche dans l'angle droit des vignettes pour lesquels des repères ont été définis.
2 Appuyez sur le bouton COUNTER/CHAPTER sur la droite du moniteur LCD.
Cette action affiche les vignettes des chapitres du plan spécifié dans la partie supérieure de la fenêtre de sélection de scène.
La section entre la vignette sélectionnée et la vignette suivante est incluse comme un sous-plan.
Remarque
Même si vous avez sélectionné plus qu'un chapitre, l'addition à la liste de plans actuelle est liée à un seul sous-plan.
4 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Le plan sélectionné dans la partie du haut est ajouté à la liste de plans actuelle dans la partie du bas en tant que sous-plan.
Édition des listes de plan
Réorganisation des sous-plans

Procédez comme suit.
1 Sur l'écran liste de plans, maintenez le bouton SHIFT enfoncé, et abaissez le bouton SEL/SET (CLIP MENU).
Le menu CLIP s'affiche.
Cela vous amène à l'écran MOVE.
3 Utilisez le bouton SEL/SET (touche directionnelle) ou le commutateur MENU pour sélectionner le sous-plan que vous souhaitez déplacer, puis appuyez sur le bouton ou le commutateur.
Pour faire une sélection multiple, maintenez le bouton SHIFT enfoncé, et tournez le commutateur MENU.
Un curseur en barre I apparaît, indiquant la destination du mouvement.
Indique que le 2ème sous-plan sera déplacé à la position du 7ème sous-plan.

Curseur indiquant la position à laquelle le sous-plan sera déplacé.
4 Utilisez le bouton SEL/SET ou le commutateur MENU pour déplacer le curseur en barre I à la position où vous souhaitez le déplacer, puis appuyez sur le bouton ou le commutateur.
Ceci modifie la séquence de sous-plans.

Pour continuer à déplacer des sous-plans
Si vous maintenez le bouton SHIFT enfoncé en appuyant sur le bouton SEL/SET ou le commutateur MENU, vous reviendrez à l'étape 3, au lieu du menu CLIP après le déplacement d'un plan. Cela vous permet de continuer à déplacer des sous-plans.
5 Enregistrez le contenu de la liste de plan actuel sur le disque.
Voir « Sauvegarde de la liste de plans actuelle sur le disque » à la page 103.
Réglage des points In/Out des sous-plans (Découpage)
Procédez comme suit.
1 Procédez à l'étape 1 de la procédure dans « Réorganisation des sous-plans » à la page 101, pour afficher le menu CLIP.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « TRIM », et appuyez sur le bouton ou le commutateur.
Cela renvoie vers l'écran de sélection d'une miniature pour découpage.
3 Utilisez le bouton SEL/SET (bouton fléché à quatre directions) ou le commutateur MENU pour sélectionner le sous-plan souhaité, puis appuyez sur le bouton ou le commutateur.
La première image du sous-plan sélectionné s'affiche. Dans cet état, vous pouvez lire ou effectuer une recherche sur le disque entier.

4 Réalisez lecture ou recherche, pour détecter la scène qui sera le nouveau point In ou Out du sous-plan sélectionné.
Vous pouvez également tourner le bouton MENU pour une opération jog.
5 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « IN » ou « OUT » sur l'écran, puis appuyez sur le bouton ou le commutateur.
La valeur de code temporel réglée apparaît sous la forme «IN» ou «OUT».
Pour réinitialiser le point In ou Out
Sélectionnez « IN » ou « OUT » à l'écran, puis appuyez sur le bouton RESET sur le côté droit du moniteur LCD.
Le point In ou Out revient à la valeur qu'il avait avant le passage à l'écran de découpage.
Pour rechercher le point In ou Out
(Procédez de l'une des manières suivantes pour repérer le point In.)
- Le bouton SHIFT enfoncé, appuyez sur le bouton PREV.
- Le bouton SEL/SET pressé vers la gauche, appuyez sur le bouton PREV ou NEXT.
(Procédez de l'une des manières suivantes pour repérer le point Out.)
- Le bouton SHIFT enfoncé, appuyez sur le bouton NEXT.
- Le bouton SEL/SET pressé vers la droite, appuyez sur le bouton PREV ou NEXT.
6 Une fois le réglage des points In et Out terminé, sélectionnez « OK ».
L'arrière-plan de « OK » devient jaune.
7 Appuyez sur le bouton SEL/SET ou le commutateur MENU.
Le découpage est exécuté.
Pour continuer le découpage des sous-plans
Le bouton SHIFT enfoncé, appuyez sur le bouton SEL/SET ou le commutateur MENU. Une fois le découpage exécuté, la caméra reviendra à l'écran de l'étape 3 au lieu du menu CLIP. Cela vous permettra de continuer le découpage.
Pour annuler le découpage
Tout en maintenant la touche SHIFT enfoncée, appuyez sur la touche SEL/SET sur le côté inférieur (côté CLIP MENU).
8 Enregistrez le contenu du plan actuel sur le disque.
Voir « Sauvegarde de la liste de plans actuelle sur le disque » à la page 103.
Suppression des sous-plans
Procédez comme suit.
1 Procédez à l'étape 1 de la procédure dans « Édition des listes de plan » à la page 101, pour afficher le menu CLIP.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « DELETE », et appuyez sur le bouton ou le commutateur.
Cela renvoie vers l'écran de sélection d'un sous-plan à supprimer.
3 Utilisez le bouton SEL/SET (bouton fléché à quatre directions) ou le commutateur MENU pour sélectionner le sous-plan à supprimer, puis appuyez sur le bouton ou le commutateur. Pour faire une sélection multiple, maintenez le bouton SHIFT enfoncé, et tournez le commutateur MENU.
Un message de confirmation apparaît.
4 Sélectionnez « OK », et appuyez sur le bouton ou le commutateur.
La suppression est alors réalisée.
Pour continuer à supprimer des sous-plans
Le bouton SHIFT enfoncé, appuyez sur le bouton SEL/SET ou le commutateur MENU. Une fois la suppression exécutée, la caméra reviendra à l'écran de
l'étape 3 au lieu du menu CLIP. Cela vous permettra de continuer la suppression.
5 Enregistrez le contenu de la liste de plans actuelle sur le disque.
Sauvegarde de la liste de plans actuelle sur le disque
Procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » à la page 105.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour sélectionner « SAVE CLIP LIST » avec le curseur dans le menu CLIP, et appuyez sur le bouton ou le commutateur.
Ceci affiche la liste de listes de plans.
Pour une liste de plans dans laquelle aucune donnée n'est enregistrée, ceci apparaît comme « NEW FILE ».
Pour commuter l'information affichée pour les listes de plans
Pressez le bouton SEL/SET vers le bas vers le côté droit.
Chaque pression commute l'information affichée pour les listes de plans dans l'ordre suivant.
Date et heure de création → Titre → Nom de la liste de plans → Date et heure de création →...
3 Sélectionnez le nom de la liste de plans souhaitée, puis appuyez sur le bouton.
Ceci enregistre la liste de plans actuelle sur le disque.
Pour appliquer un titre ou nom souhaité à une liste de plans
Utilisez le logiciel PDZ-1 Proxy Browsing fourni.
Pour en savoir plus, voir l'aide en ligne du logiciel PDZ-1.
Réglage du code temporel de départ pour la liste de plans actuelle
Par défaut, le code temporel de départ (LTC) pour la liste de plan actuelle est réglé sur 00:00:00:00.
Pour définir une valeur différente, procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » à la page 105.
2 Utilisez le bouton SEL/SET ou le commutateur MENU pour aligner le curseur avec « TC PRESET », et appuyez sur le bouton ou le commutateur.
L'affichage apparaît comme dans l'illustration suivante.

Le code temporel affiché est celui de départ qui est réglé pour la liste de plans actuelle.
3 Appuyez sur le bouton SEL/SET vers la gauche et vers la droite pour sélectionner l'unité de temps souhaitée (parmi HOUR, MIN, SEC, et FRAME).
4 Appuyez sur le bouton SEL/SET vers le haut ou vers le bas ou tournez le commutateur MENU pour afficher la valeur désirée.
5 Quand toutes les unités sont réglées correctement, appuyez sur le bouton SEL/SET ou le commutateur MENU.
Ceci règle le code temporel de départ pour la liste de plans actuelle, qui sera utilisé pour la lecture.
Pour annuler le réglage de code temporel, maintenez le bouton SHIFT enfoncé, et abaissez le bouton SEL/SET (CLIP MENU).
Ou bien, appuyez sur le bouton RESET sur le côté droit du moniteur LCD.
6 Enregistrez la liste de plans actuelle.
Voir « Sauvegarde de la liste de plans actuelle sur le disque » à la page 103.
Remarque
Le code temporel DF/NDF de la liste de plans actuelles est mis au réglage actuel de la caméra à l'exécution de l'une des opérations suivantes.
- Quand vous ajoutez le premier sous-plan - Quand vous réglez le code temporel de début
Voir la page 130 pour plus d'informations sur les réglages DF/NDF.
Commutation de l'information affichée sur les miniatures
Vous pouvez commuter l'information affichée à la base des miniatures à l'écran des miniatures.
Vous pouvez aussi sélectionner l'affichage de numéros de séquence.
Procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » à la page 105.
2 Sélectionnez « CLIP INFORMATION ».
Un sous-menu apparaît
DATE : Date de l'enregistrement
TIME CODE : Code temporel de début
DURATION : Longueur totale du plan
SEQUENCE NUMBER : Numéro de séquence de la miniature
Le réglage usine par défaut est « TIME CODE ». Dans l'affichage ci-dessous, chaque miniature change selon l'élément sélectionné.
Voir « Commutation de l'information affichée sur l'écran de miniatures » (page 86) pour plus d'informations sur SEQUENCE NUMBER.
Gestion des listes de plans
A l'aide du menu CLIP, vous pouvez enregistrer sur disque des listes de plans créées, les lire depuis le disque dans cette unité, et les supprimer du disque.
Pour afficher le menu CLIP
A l'écran des miniatures ou listes de plans, maintenez le bouton SHIFT enfoncé et pressez le bouton SEL/SET vers le bas (CLIP MENU).
Remarque
Le menu CLIP peut gérer jusqu'à 99 listes de plans.
La liste du tableau suivant montre les éléments du menu CLIP, chacun s'affichant ou non sur l'écran de menu en fonction de l'état de fonctionnement de l'unité.
| Elément Fonction | |
| CLIP INFORMATION Sélection de l'information à afficher sous les miniatures. (voir page 86 et 104) | |
| LOAD CLIP LIST Chargement d'une liste de plans du disque comme liste de plans actuelle (voir page 105). | |
| SAVE CLIP LIST Sauvegarde de la liste de plans actuelle sur le disque (voir page 103) | |
| DELETE CLIP LIST Supprime une liste de plans du disque (voir page 106) | |
| SORT CLIP LISTS BY... Vous pouvez classer les listes de plans par nom ou date et heure de création (voir page 106). | |
| SET INDEX PICTUREa) | Modifie l'image miniature d'un plan (voir page 87) |
| DELETE CLIPA) | Supprime un plan (voir page 92) |
| LOCK/UNLOCK CLIP Verrouille ou déverrouille un plan (voir page 91) | |
| LOCK OR DELETE ALL CLIPSa) | Verrouille ou supprime tous les plans (voir pages 91 et 92) |
| TC PRESETb) | Modifie le code temporel de début pour la liste de plans actuelle pour une valeur (voir page 103) |
| ADDb) | Ajoute des sous-plans à la liste de plans actuelle (voir page 97). |
| MOVEb) | Réorganise les sous-plans (voir page 101) |
| Elément Fonction | |
| TRIMb) | Modifie le point In ou Out d'un sous-plan (voir page 102) |
| DELETEb) | Supprime les sous-plans non nécessaires (voir page 103) |
| DELETE SHOT MARKc) | Supprime un repère (voir page 89) |
a) Affiché uniquement sur l'écran de liste de vignettes en opération b) Affiché uniquement sur l'écran de liste de plans en opération c) Affiché uniquement sur l'écran de liste de chapitre en opération
Pour quitter le menu CLIP
Suivez la même procédure que lors de l'affichage du menu (maintenez le bouton SHIFT enfoncé, et abaissez le bouton SEL/SET (CLIP MENU)).
Chargement d'une liste de plans à partir du disque en tant que liste de plans actuelle
Procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » à la page 105.
2 Sélectionnez « LOAD CLIP LIST ».
Ceci affiche les listes de plans.
Pour commuter l'information affichée pour les listes de plans
Pressez le bouton SEL/SET vers la droite.
Chaque pression commute l'information affichée pour les listes de plans dans l'ordre suivant.
Date et heure de création → Titre → Nom de la liste de plans → Date et heure de création →...
3 Sélectionnez la liste désirée et appuyez sur le bouton SEL/SET ou le bouton MENU.
Ceci charge la liste de plans sélectionnée comme liste de plans actuelle.
Pour afficher les miniatures de la liste de plans actuellement en cours de lecture
1 Appuyez sur le bouton THUMBNAIL pour activer l'indicateur THUMBNAIL.
Si l'écran de menu est affiché, mettez le commutateur MENU en position OFF et appuyez sur le bouton THUMBNAIL.
Si vous réglez le commutateur MENU sur ON alors que les miniatures sont affichées, l'affichage de miniatures disparaît et le menu apparaît.
2 En maintenant le bouton SHIFT enfoncé, soulevez le bouton SEL/SET pour activer l'indicateur SUB CLIP. Ceci affiche des miniatures de sous-plans dans la liste de plans.
Suppression d'une liste de plans du disque
Procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » à la page 105.
2 Sélectionnez « DELETE CLIP LIST ».
Ceci affiche les listes de plans.
Pour commuter l'information affichée pour les listes de plans
Pressez le bouton SEL/SET vers la droite.
Chaque pression commute l'information affichée pour les listes de plans dans l'ordre suivant.
Date et heure de création → Titre → Nom de la liste de plans → Date et heure de création →...
3 Sélectionnez la liste à supprimer et appuyez sur le bouton SEL/SET ou le commutateur MENU.
Un message de confirmation apparaît.
4 Sélectionnez « OK » et appuyez sur le bouton SEL/SET ou sur le commutateur MENU.
Ceci supprime la liste de plans sélectionnée du disque.
Pour continuer à supprimer les autres listes de plans
Après avoir sélectionné « OK », appuyez sur le bouton SEL/SET tout en maintenant le bouton SHIFT enfoncée. La liste de plans sélectionnée est effacée, puis vous revenez à l'étape 3 et vous pouvez continuer à supprimer des listes de plans.
Classement des listes de plan
Sur LOAD CLIP LIST et les écrans similaires, la liste des listes de plans existants est triée selon la méthode choisie. Suivez la procédure suivante pour classer les listes de plans existantes par nom de liste de plan ou par date de création.
Procédez comme suit.
1 Affichez le menu CLIP.
Voir « Pour afficher le menu CLIP » (page 105).
2 Utilisez le bouton SEL/SET ou le bouton MENU pour sélectionner « SORT CLIP LISTS BY... », puis appuyez sur le bouton.
Un écran comme ci-dessous s'affiche.

3 Utilisez le bouton SEL/SET ou le bouton MENU pour sélectionner « NAME » ou « DATE », puis appuyez sur le bouton ou commutateur.
NAME : classe en ordre ascendant par nom de liste de plans.
DATE : classe par date de création, avec en premier la liste de plans la plus récente.
Sur LOAD CLIP LIST et les écrans similaires, la liste des listes de plans existants est triée selon la méthode choisie à l'étape 3.
Les listes de plans inutilisées sont exclues du classement.
Si vous avez sélectionné « NAME » :
BY NAME: indique un classement par nom
BY DATE : indique un classement par date
Certains caractères des noms de plans, noms de listes de plans et titres peuvent être convertis au caractère « □ » pour l'affichage sur l'écran de miniatures et au menu CLIP. Pour le détails, voir la page 81.
Utilisation du logiciel PDZ-1 Proxy Browsing
Si un ordinateur, sur lequel le logiciel PDZ-1 Proxy Browsing est installé, est raccordé à l'appareil, vous pouvez transférer les données AV proxy et les fichiers de métadonnées enregistrés sur le disque vers l'ordinateur. Sur l'ordinateur, le logiciel PDZ-1 vous permet de naviguer dans les données AV proxy, d'ajouter ou de modifier des métadonnées (titres, commentaires, repères, etc.) ou de créer une liste de plans.
Vous pouvez ensuite réécrire les métadonnées modifiées et la liste de plans créée sur le disque inséré dans l'appareil.
Configuration système requise pour utiliser le PDZ-1
Les conditions suivantes sont nécessaires pour utiliser le PDZ-1.
- Ordinateur :
PC avec CPU Intel Pentium M, 1 GHz minimum (mémoire installée : 512 Mo minimum) - Système d'exploitation : Microsoft Windows XP Professional Service Pack 2 ou supérieur, Windows Vista version Intégrale/Professionnelle (32 bits), ou Mac OS X v10.4.11 ou supérieur
- Navigateur web : Internet Explorer 6.0 SP1 ou supérieur
- DirectX : DirectX 8.1b ou supérieur
Pour installer le logiciel PDZ-1
Introduisez le CD-ROM fourni (application XDCAM) dans le lecteur CD-ROM de votre ordinateur, et exécutez l'installateur dans le répertoire PDZ-1.
Pour en savoir plus, voir le fichier ReadMe du CD-ROM.
Remarque
Assurez-vous de disposer de suffisamment d'espace libre sur le disque dur sur lequel sera créé le dossier de stockage des données transférées de cet appareil.
La quantité de données AV proxy transférées va jusqu'à 2,8 Go par disque (lors de l'enregistrement au format LP).
Affichage des menus et paramètres détaillés
Chapitre
5
Organisation et fonctionnement des menus
Le modèle suivant décrit l'organisation des menus de ce caméscope.
Notez que l'organisation du menu USER montrée dans le modèle est telle qu'enregistrée en usine.
Pour les détails sur USER MENU CUSTOMIZE, voir
« Modification du menu USER » à la page 145.
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | ||
| TOP MENU | USER | PAINT | A.IRISDETAIL LEVELMASTER BLACKGAMMA SELECTMASTER GAMMABLACK GAMMAPRESET MATRIX SEL |
| SCENE FILE | 1-5STANDARDSCENE RECALLSCENE STOREF.ID | ||
| FORMAT | SYSTEMREC FORMATBIT RATE (HD)AUDIO CH (HD)ASPECT RATIO (DV)COUNTRY | ||
| SPECIAL EFFECTS | CLIP CONT.RECINTERVAL RECINTERVAL TIMENUMBER OF FRAMENUMBER OF TIMESPRE-LIGHTINGPICTURE CACHEDACHE REC TIME | ||
| ASSIGNABLE | ASSIGN SW <1>ASSIGN SW <2>ASSIGN SW <3>ASSIGN SW <4> | ||
| DISC | DELETE LAST CLIPDELETE ALL CLIPSQUICK FORMAT | ||
| OUTPUT | COMPONENT OUTHD>SD (PLAYBACK)i.LINK MODE | ||
| VF SETTING | ZEBRAZEBRA SELECTZEBRA1 DET.LEVELPEAKING VOL.LINKH DETAIL LEVELV DETAIL LEVELDETAIL FREQVF ASPECT | ||
| (suite) (suite) | |||

Chapitre 5 Affichage des menus et paramètres détaillées
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | ||
| MARKER | MARKER CENTER SAFETY ZONE SAFETY AREA ASPECT ASPECT SELECT | ||
| SKIN DETAIL | SKIN DETAIL SKIN DETAIL LVL SKIN DETECT SKIN AREA IND. SKIN DTL SAT SKIN DTL HUE SKIN DTL WIDTH | ||
| RESET | ALL PRESET | ||
| USER MENU CUSTOMIZE | |||
| ALL | |||
| • OPERATION | FORMAT | SYSTEM REC FORMAT BIT RATE (HD) AUDIO CH (HD) ASPECT RATIO (DV) COUNTRY | |
| SPECIAL EFFECTS | CLIP CONT.REC INTERVAL REC INTERVAL TIME NUMBER OF FRAME NUMBER OF TIMES PRE-LIGHTING PICTURE CACHE CACHE REC TIME | ||
| ASSIGNABLE | ASSIGN SW <1> ASSIGN SW <2> ASSIGN SW <3> ASSIGN SW <4> | ||
| DISC | DELETE LAST CLIP DELETE ALL CLIPS QUICK FORMAT | ||
| CLIP TITLE | TITLE SELECT PREFIX CLEAR NUMERIC LOAD PREFIX DATA PREFIX NUMERIC | ||
| FILE NAMING | NAMING FORM AUTO NAMING | ||
| GAIN SW | GAIN LOW GAIN MID GAIN HIGH GAIN TURBO | ||
| EZ MODE/TLCS | TLCS MODE AGC LIMIT AGC CHANGE POINT AE LIMIT AE CHANGE POINT | ||
| OFFSET WHITE | OFFSET WHITE<A> WARM COOL<A> COLOR FINE<A> OFFSET WHITE<B> WARM COOL<B> COLOR FINE<B> | ||
| (suite) | (suite) | ||
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | ||
| OUTPUT | COMPONENT OUTI.LINK MODE | ||
| VIDEO OUT | VIDEO OUT VFDISPVIDEO OUT MENUVIDEO OUT TCVIDEO OUT ZEBRAVIDEO OUT MARKER | ||
| VF SETTING | ZEBRAZEBRA SELECTZEBRA1 DET.LEVELPEAKING VOL.LINKH DETAIL LEVELV DETAIL LEVELDETAIL FREQVF ASPECT | ||
| MARKER | MARKERCENTERSAFETY ZONESAFETY AREAASPECTASPECT SELECT | ||
| VF DISP 1 | DISP REC FORMATDISP BIT RATEDISP SYSTEMDISP 16:9DISP ZOOMDISP FOCUSDISP BATT REMAINDISP REC/PLAYDISP TIME CODE | ||
| VF DISP 2 | DISP 5600KDISP FILTERDISP WHITEDISP GAINDISP SHUTTERDISP AUDIODISP DISCDISP IRISDISP LOW LIGHTDISP INTERVAL | ||
| LCD | LCD COLDRLCD MARKER&ZEBRA | ||
| SHOT ID | ID-1ID-2ID-3ID-4 | ||
| SHOT DISP | SHOT DATEDATE MODESHOT TIMETIME MODESHOT ID SEL | ||
| LENS FILE SEL | LENS FILE SELECTFIDL.IDL.MF | ||

Chapitre 5 Affichage des menus et paramètres détailes
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | ||
| TIME/DATE | ADJUST | ||
| HOUR | |||
| MIN | |||
| SEC | |||
| YEAR | |||
| MONTH | |||
| DAY | |||
| UMID SET | COUNTRY CODE | ||
| ORGANIZATION | |||
| USER CODE | |||
| TIME ZONE: 00 | |||
| RESET | ALL PRESET | ||
| • PAINT | PAINT | A.IRIS | |
| DETAIL LEVEL | |||
| MASTER BLACK | |||
| GAMMA SELECT | |||
| MASTER GAMMA | |||
| BLACK GAMMA | |||
| PRESET MTX SEL | |||
| SW STATUS | GAMMA | ||
| MATRIX | |||
| KNEE | |||
| WHITE CLIP | |||
| DETAIL | |||
| WHITE | COLOR TEMP <A> | ||
| C TEMP BAL <A> | |||
| R GAIN <A> | |||
| B GAIN <A> | |||
| D5600K <A> | |||
| COLOR TEMP <B> | |||
| C TEMP BAL <B> | |||
| R GAIN <B> | |||
| B GAIN <B> | |||
| D5600K <B> | |||
| KNEE | KNEE POINT | ||
| KNEE SLOPE | |||
| KNEE SAT LEVEL | |||
| WHITE CLIP LEVEL | |||
| DETAIL | DETAIL LEVEL | ||
| DTL H/V RATIO | |||
| DETAIL FREQUENCY | |||
| APERTURE LEVEL | |||
| KNEE APT LEVEL | |||
| SD DETAIL | |||
| CROSS COLOR | |||
| SKIN DETAIL | SKIN DETAIL | ||
| SKIN DETAIL LVL | |||
| SKIN DETECT | |||
| SKIN AREA IND. | |||
| SKIN DTL SAT. | |||
| SKIN DTL HUE | |||
| SKIN DTL WIDTH | |||
| MATRIX 1 | MATRIX | ||
| USER MATRIX | |||
| USER MATRIX SAT | |||
| USER MATRIX HUE | |||
| PRESET MTX | |||
| PRESET MTX SEL | |||
| MATRIX 2 | USER MATRIX R-G | ||
| USER MATRIX R-B | |||
| USER MATRIX G-R | |||
| USER MATRIX G-B | |||
| USER MATRIX B-R | |||
| USER MATRIX B-G | |||
| LOW KEY SAT | L.KEY SAT LEVEL | ||
| SCENE FILE | 1-5 | ||
| STANDARD | |||
| SCENE RECALL | |||
| SCENE STORE | |||
| F.ID | |||
| • MAINTENANCE | AUDIO-1 | AU REF LEVEL | |
| AU AGC SPEC | |||
| AU LIMITER MODE | |||
| REAR MIC REF | |||
| FRONT MIC SELECT | |||
| AU CH12 AGC MODE | |||
| AU CH34 AGC MODE | |||
| AU SG (1KHz) | |||
| AUDIO-2 | AU OUT LIMITER | ||
| HEADPHONE OUT | |||
| i.LINK AUDIO OUT | |||
| MIC CH1 LEVEL | |||
| MIC CH2 LEVEL | |||
| REAR1/WRR LEVEL | |||
| REAR2/WRR LEVEL | |||
| TIMECODE | TC OUT | ||
| DF/NDF | |||
| UBIT | |||
| ESSENCE MARK | SHOTMARK 1 | ||
| SHOTMARK 2 | |||
| INDEX PIC. POS | |||
| FIND MODE | |||
| WHITE SETTING | COLOR TEMP <P> | ||
| CTEMP BAL <P> | |||
| WHITE SWITCH <B> | |||
| ATW SPEED | |||
| SHOCKLESS WHITE | |||
| AWB FIXED AREA | |||
| WHT FILTER INH | |||
| CAM CONFIG | COLOR BAR SEL | ||
| REC TALLY | |||
| SHT DISP MODE | |||
| IRIS OVER RIDE | |||
| LOW NOISE MODE | |||
| ANA V OUT SAVE | |||
| BATTERY 1 | Info BEFORE END | ||
| Info END | |||
| Sony BEFORE END | |||
| Sony END | |||
| Other BEFORE END | |||
| Other END | |||
| DC IN BEFORE END | |||
| DC IN END | |||
| DETECTED BATTERY | |||
| (suite) | (suite) | ||

Chapitre 5 Affichage des menus et paramètres détailes
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | ||
| BATTERY 2 | TYPE DETECTION SEGMENT No.7 SEGMENT No.6 SEGMENT No.5 SEGMENT No.4 SEGMENT No.3 SEGMENT No.2 SEGMENT No.1 | ||
| GENLOCK | GL H PHASE H ADVANCE | ||
| LENS | ZOOM SELECT ZOOM SPEED AF DETECT AREA | ||
| SHUTTER SELECT | SHUTTER SELECT | ||
| • FILE | USER FILE | USER FILE LOAD USER FILE SAVE F.ID USER PRESET CUSTOMIZE RESET | |
| ALL FILE | ALL FILE LOAD ALL FILE SAVE F.ID ALL RESET | ||
| SCENE FILE | 1-5 STANDARD SCENE RECALL SCENE STORE F.ID | ||
| LENS FILE 1 | LENS FILE RECALL LENS FILE STORE F.ID SOURCE LENS NO OFFSET IRIS GAIN LENS AUTO RECALL <L.ID L.MF | ||
| LENS FILE 2 | LENS M VMOD LENS R FLARE LENS G FLARE LENS B FLARE LENS W-R OFST LENS W-B OFST | ||
| LENS FILE 3 | SHADING CH SEL LENS R H SAW LENS R H PARA LENS R V SAW LENS R V PARA | ||
| MEMORY STICK | MS FORMAT | ||
| (suite) (suite) | |||

tree
| Sélection de menu | Premier niveau Deuxième niveau Troisième niveau | |
| SD DETAIL | SD DTL LEVEL-MID SD CRISPENING SD DTL LIMIT SD LEVEL DEPEND SD DTL FREQUENCY SD DTL H/V RATIO SD CROSS COLOR | |
| WHITE SHADING | WHITE SHADING CH SEL VIDEO OUT SEL R WHT H SAW R WHT H PARA R WHT V SAW R WHT V PARA WHITE SAW/PARA | |
| BLACK SHADING | BLACK SHADING CH SEL VIDEO OUT SEL R BLK H SAW R BLK H PARA R BLK V SAW R BLK V PARA BLACK SAW/PARA MASTER BLACK MASTER GAIN (TMP) | |
| DCC | DCC D RANGE DCC POINT DCC GAIN DCC DELAY TIME | |
| ND COMP | ND OFFSET ADJUST CLEAR ND OFFSET | |
Menu TOP
Le menu TOP comprend les sous-menus suivants.
Menu USER
Ce menu vous permet d'ajouter des paramètres à partir des menus OPERATION, PAINT, MAINTENANCE, FILE, DIAGNOSIS et ADVANCED en fonction de vos besoins. En rassemblant les paramètres les plus utilisés dans le menu USER, vous pouvez les rappeler rapidement à tout moment. Normalement, vous pouvez afficher le menu USER en mettant le commutateur MENU sur ON.
Le menu USER MENU CUSTOMIZE
Ce menu vous permet d'ajouter ou de supprimer des pages du menu USER en fonction de vos besoins.
Menu ALL
Ce menu contient tous les paramètres des menus OPERATION, PAINT, MAINTENANCE, FILE, DIAGNOSIS et ADVANCED dans un seul menu.
Menu OPERATION
Ce menu contient des paramètres permettant de modifier des réglages en fonction de conditions liées au sujet lors de l'utilisation du caméscope.
Menu PAINT
Ce menu contient des paramètres permettant d'effectuer des ajustements d'image détaillés lors de l'utilisation d'un moniteur de forme d'onde pour contrôler les formes d'onde générées par la caméra. L'aide d'un ingénieur de l'image est généralement nécessaire pour utiliser ce menu. Même si vous pouvez également utiliser un panneau de commande à distance externe pour régler les paramètres sur ce menu, ce dernier est utile lors de l'utilisation du caméscope seul, à l'extérieur.
Menu MAINTENANCE
Ce menu comprend les éléments nécessaires aux réglages d'audio, de code temporel, de repères d'essence et de batterie.
Menu FILE
Ce menu est destiné à sauvegarder les données de réglage dans la mémoire du caméscope ou dans un « Memory Stick ». Les fichiers suivants peuvent être sauvegardés.
User file (fichier utilisateur)
Les paramètres et les données de réglage du menu USER personnalisé sont sauvegardés dans le fichier utilisateur. Lorsque vous sauvegardez le fichier utilisateur dans un « Memory Stick », vous pouvez facilement régler le menu USER selon vos préférences en chargeant les données provenant du « Memory Stick ».
Pour les détails sur fichier utilisateur, voir « Sauvegarde et chargement de fichiers de l'utilisateur » à la page 160.
Fichier ALL
Les données de réglage de tous les menus sont sauvegardées dans le fichier ALL. Lorsqu'un caméscope est réglé selon vos préférences et que vous sauvegardez le fichier ALL dans un « Memory Stick », vous pouvez facilement transférer ces réglages sur d'autres caméscopes en chargeant les données à partir du « Memory Stick ».
Les paramètres inclus dans le fichier ALL sont indiqués par un « A » dans la colonne « File » de la liste des menus.
Fichier de scène
Les valeurs de réglage des paramètres destinés à la prise d'une scène particulière sont sauvegardées dans le fichier de scène. Vous pouvez sauvegarder jusqu'à cinq fichiers de scène dans la mémoire du caméscope et jusqu'à 100 fichiers de scène dans un « Memory Stick ». Par exemple, commencez par régler les paramètres de prise d'une scène particulière lors de la répétition et sauvegardez-les dans un fichier de scène. Chargez ensuite ce fichier avant la prise réelle de manière à pouvoir rapidement recréer des conditions de paramétrage identiques à celles de la répétition.
Les paramètres inclus dans le fichier de scène sont indiqués par un « Sc » dans la colonne « File » de la liste des menus.
Fichier d'objectif
Les données de réglage utilisées pour compenser les caractéristiques des objectifs, telles que lumière parasite, ombrage blanc, et gain de diaphragme automatique sont sauvegardées dans le fichier d'objectif. Vous pouvez sauvegarder jusqu'à 32 fichiers d'objectif dans la mémoire du caméscope et jusqu'à 100 fichiers d'objectif dans un « Memory Stick ».
Les paramètres inclus dans le fichier d'objectif sont indiqués par un « L » dans la colonne « File » de la liste des menus.
Menu DIAGNOSIS
Ce menu montre le compteur d'heures numérique, et les informations d'état de disque et de plan.
Menu ADVANCED
Ce menu contient les éléments nécessaires aux réglages avancés, par exemple les réglages liés au diaphragme automatique et à la correction gamma.
Liste des menus
Pour les réglages enregistrés sur une page du menu USER en usine, la colonne « page du menu USER » dans la liste suivante indique le numéro de cette page. Le menu USER MENU CUSTOMIZE vous permet d'ajouter et de supprimer des pages dans et depuis le menu USER pour répondre à vos besoins.
Remarque
Lorsque la plage de réglage est indiquée entre parenthèses ( ) dans la colonne « Réglages », la valeur de réglage est une valeur relative. La plage de réglage indiquée sur l'écran du menu peut différer de celle indiquée dans ce manuel.
Colonne « Fichier »
Les lettres figurant dans la colonne « Fichier » représentent les éléments suivants.
A : Paramètres sauvegardés dans le fichier ALL
Sc : Paramètres sauvegardés dans le fichier de scène
L : Paramètres sauvegardés dans le fichier d'objectif
St : Paramètres dont le réglage est modifié par l'opération STANDARD
Menu OPERATION
| Menu OPERATION | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description Fichier | |
| 01 | FORMAT SYST | EM 60I / 30P / | 23.9P(PAL : 50I / 25P) | 60I (50I) | 03 Voir « | Sélection du format d'enregistrement » à la page 59. | - |
| REC FORMAT MPEG | HD / DVCAM | MPEG HD | |||||
| BIT RATE (HD) | HQ / SP / LP | SP | A | ||||
| AUDIO CH (HD) | 2CH / 4CH | 4CH | |||||
| ASPECT RATIO (DV) | 16:9 / 4:3 | 16:9 | |||||
| COUNTRY | NTSC AREA / NTSC (J) AREA / PAL AREA | - | |||||
| 02 | SPECIAL EFFECTS | CLIP CONT. REC | ON / OFF | OFF | 04 | Voir « Enregistrement avec la fonction d'enregistrement continu de plan » à la page 84. | A |
| INTERVAL REC | Voir « Enregistrement vidéo image par image (fonction enregistrement à intervalle) » à la page 74. | ||||||
| INTERVAL TIME | 1SEC à 10SEC / 15SEC / 20SEC / 30SEC / 40SEC / 50SEC, 1MIN à 10MIN / 15MIN / 20MIN / 30MIN / 40MIN / 50MIN, 1H à 6H / 12H / 24H | 1SEC | |||||
| NUMBER OF FRAME | 1F / 3F / 6F | 1F | |||||
| NUMBER OF TIMES | CONT / 50 / 100 / 200 / 300 / 500 / 800 / 1000 | CONT | |||||
| PRE-LIGHTING | OFF / 2SEC / 5SEC / 10SEC | OFF | |||||
| PICTURE CACHE | ON / OFF | Voir « Démarrage d'une prise de vues de quelques secondes avec des données d'image mémorisées (Fonction de cache image) » à la page 76. | |||||
| CACHE REC TIME | 0-2s / 2-4s / 4-6s / 6-8s / 8-10s / 10-12s | 0-2s | |||||
| 03 | ASSIGNABLE | ASSIGN SW <1> | OFF / MARKER / ATW / LENS RET / REC SWITCH / TURBO SWITCH, etc. | EZMOD | 05 | Voir « Assignation de fonctions aux commutateurs ASSIGN » à la page 156. | A |
| ASSIGN SW <2> | OFF | ||||||
| ASSIGN SW <3> | |||||||
| ASSIGN SW <4> | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 04 | DISC DELETE | LAST CLIP EXEC EXEC | 06 Pour supprimer un plan supprimer tous les plans formater le disque. Tout le | enregistré sur le disque. | - | ||
| DELETE ALL CLIPS | |||||||
| QUICK FORMAT Pour | |||||||
| 05 | CLIP TITLE TIT | LE ENABL / | DSABL | DSABL - | Voir « As signation de titres de plans définis par l'utilisateur de façon automatique » à la page 78. | A | |
| SELECT PREFIX EXEC | - | ||||||
| CLEAR NUMERIC | |||||||
| LOAD PREFIX DATA | |||||||
| PREFIX | A | ||||||
| NUMERIC | - | ||||||
| 06 | FILE NAMING | NAMING FORM | FREE/C**** | C**** | - | Spécifie le format du plan et le format du nom du plan C**** : format standard FREE : Valide le format libre | A |
| AUTO NAMING | TITLE/C**** | Spécifie le format des noms de fichiers produits quand des plans sont enregistrés. C**** : format standard TITLE : Assigne le même nom que le titre du plan | |||||
| 07 | GAIN SW | GAIN LOW | -3dB / 0dB / 3dB / 6dB / 9dB / 12dB / 18dB / 24dB / 30dB / 36dB / 42dB / 48dB | 0dB | - Voir « Réglage des valeurs de gain pour les positions du commutateur GAIN » à la page 153. | A | |
| GAIN MID | 9dB | ||||||
| GAIN HIGH | 18dB | ||||||
| GAIN TURBO | 42dB | ||||||

| Menu OPERATION | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 08 EZ MODE/TLCS | TLCS MODE AGC&AE | /AGC / AE | AGC&AE | - Pour sé | lectionner la fonction TLCS en mode EZ.AGC&AE : contrôle de gain et d'obturateur automatique AGC : contrôle de gain automatique uniquement AE : contrôle d'obturateur automatique uniquement | A | |
| A G C - L I M I T 0 / 3 | / 6 / 9 /12dB (valeur de réglage normale) | 12dB Pour définir le | Pour définir le | limite supérieure pour l'ajustement AGC. Cette fonction ne fonctionne qu'en mode EZ. | |||
| AGC CHANGE POINT | OPEN / F2 /F2.8 / F4 /F5.6 | F2.8 Pour définir le | f-stop pour la bascule du réglage de diaphragme automatique vers AGC.Cette fonction ne fonctionne qu'en mode EZ. | ||||
| AE-LIMIT 1/100 à | 1/250 | 1/250 Pour définir la limite supérieure pour l'ajustement d'obturateur. Cette fonction ne fonctionne qu'en mode EZ. | |||||
| AE CHANGE POINT F | 5.6 / F8 /F11 / F16 (valeur de réglage normale) | F16 | Pour définir le f-stop pour la bascule du réglage de diaphragme automatique vers AE.Cette fonction ne fonctionne qu'en mode EZ. | ||||
| 09 OFFSETWHITE | OFFSET WHITE | ON / OFF | OFF | - | Voir « Spécification d'un décalage pour le réglage automatique de l'équilibre des blancs » à la page 154. | A | |
| WARM-COOL | Affiche la température de couleur (convertie à partir du Gain R/B). | 3200 | |||||
| COLOR FINE | (-99 à +99) | 0 | |||||
| OFFSET WHITE | ON / OFF | OFF | |||||
| WARM-COOL | Affiche la température de couleur (convertie à partir du Gain R/B). | 3200 | |||||
| COLOR FINE | (-99 à +99) | 0 | |||||
| 10 OUTPUT COMPONENT OUT AUTO / | HD YPbPr / SD YPbPr | AUTO 07 | Définit la sortie du connecteur BNC sur le panneau latéral de cette unité. AUTO : Bascule entre HD YPbPr et SD YPbPr, selon le format d'enregistrement. (Pour l'enregistrement et la lecture) HD YPbPr : Quel que soit le format d'enregistrement, la sortie est HD YPbPr lors de l'enregistrement. Sortie SD YPbPr uniquement pour la lecture en format DVCAM. SD YPbPr : Quel que soit le format d'enregistrement, la sortie est SD YPbPr. (Pour l'enregistrement et la lecture) | A | |||
| HD→SD (PLAYBACK) | 16:9 / 4:3 | 16:9 | Sélectionne le rapport d'aspect pour la sortie vers un moniteur SD après la conversion, pendant la lecture d'un contenu enregistré en HD. Vous pouvez sélectionner 16:9 (compression) ou 4:3 (recadrage). | ||||
| i.LINK MODE AV/C / F AM AV/C - Sélectionne la fonction du connecteur i.LINK. | |||||||
| 11 | VIDEO OUT | VIDEO OUT VFDISP | ON / OFF | ON | - | Définit si le signal d'affichage VF DISP est mélangé au signal de sortie du connecteur VIDEO OUT. | A |
| VIDEO OUT MENU | Définit si le signal d'affichage de menu est mélangé au signal de sortie du connecteur VIDEO OUT. | ||||||
| VIDEO OUT TC | Définit si le signal d'affichage du code temporel est mélangé au signal de sortie du connecteur VIDEO OUT. | ||||||
| VIDEO OUT ZEBRA | OFF | Définit si le signal d'affichage de mire zébrée est mélangé au signal de sortie du connecteur VIDEO OUT. | |||||
| VIDEO OUT MARKER | Définit si le signal du repère est mélangé au signal de sortie du connecteur VIDEO OUT. | ||||||
| 12 VF SETTING | ZEBRA | ON / OFF | ON | 08 | Voir « Réglage de l'affichage de l'écran du viseur » à la page 150. | - | |
| ZEBRA SELECT | 1 / 2 / BOTH | 1 | A | ||||
| ZEBRA1 DET.LEVEL | 30% à 107% (par incréments de 1%) | 70% | |||||
| PEAKING VOL.LINK | ON / OFF | ON | |||||
| H DETAIL LEVEL (-99 | à +99) 0 | ||||||
| V DETAIL LEVEL | |||||||
| DETAIL FREQ | NORM / HIGH | HIGH | |||||
| VF ASPECT | AUTO / 4:3 | AUTO | |||||

| Menu OPERATION | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 13 | MARKER | MARKER | ON / OFF | OFF | 09 | Voir « Réglage de l'affichage des repères » à la page 149. | A |
| CENTER ON | |||||||
| SAFETY ZONE | |||||||
| SAFETY AREA 80% / 90% / 92% / 95% | 90% | ||||||
| ASPECT ON / OFF OFF | |||||||
| ASPECT SELECT 14:9 / 13:9 / 4:3 | 4:3 | ||||||
| 14 | VF DISP 1 | DISP REC FORMAT | ON / OFF | ON | - | Voir « Sélection des éléments d'affichage » à la page 148. | A |
| DISP BIT RATE | |||||||
| DISP SYSTEM | |||||||
| DISP 16:9 | |||||||
| DISP ZOOM | |||||||
| DISP FOCUS | |||||||
| DISP BATT REMAIN | INT / VOLT / AUTO | AUTO | |||||
| DISP REC / PLAY | ON / OFF ON | ||||||
| DISP TIME CODE | OFF | ||||||
| 15 | VF DISP 2 | DISP 5600K | ON / OFF | ON | - | Voir « Sélection des éléments d'affichage » à la page 148. | A |
| DISP FILTER | |||||||
| DISP WHITE | |||||||
| DISP GAIN | |||||||
| DISP SHUTTER | |||||||
| DISP AUDIO | |||||||
| DISP DISC | TIME / CLIP / OFF | TIME | |||||
| DISP IRIS | ON / OFF | ON | |||||
| DISP LOW LIGHT | |||||||
| DISP INTERVAL | |||||||
| 16 | LCD | LCD COLOR | -137 à +62 | 0 | - | Règle la couleur LCD. | A |
| LCD MARKER & ZEBRA | ON / OFF ON | Définit l'ajout ou non d'un repère et d'un zebra à l'affichage LCD, de la même manière que sur le viseur. | |||||
| 17 S | HOT ID | ID-1 | Affiche le mode d'entrée des caractères (jusqu'à 12 caractères). | Vierge - | Voir « Définition de l'identifiant de prise de vue » à la page 151. | A | |
| ID-2 | |||||||
| ID-3 | |||||||
| ID-4 | |||||||
| 18 | SHOT DISP | SHOT DATE | ON / OFF | OFF | - | Voir « Enregistrement des données de prise de vue superposées aux barres de couleur » à la page 150. | A |
| DATE MODE Y/M/D / | M/D/Y / D/M/Y | Y/M/D | |||||
| SHOT TIME ON / OFF | OFF | ||||||
| TIME MODE | 12H / 24H 24H | ||||||
| SHOT ID SEL OFF / ID | -1 / ID-2 / ID-3 / ID-4 | OFF | |||||
| 19 | LENS FILE SEL | LENS FILE SELECT | 1 à 32 | 1 | - | Sélectionne un fichier d'objectif. Au plus 32 fichiers peuvent s'enregistrer. | L |
| F.ID | - | Indique le nom du fichier d'objectif sélectionné. | |||||
| L.ID | Indique le nom du fichier d'objectif correspondant à l'objectif de série connecté. | ||||||
| L.MF | Indique le fabriquant de l'objectif de série connecté. | ||||||
| 20 | TIME / DATE | ADJUST | Affiche l'écran de sélection TIME ADJUST. | EXEC | - | Voir « Réglage de la date et de l'heure de l'horloge interne » à la page 38. | - |
| HOUR | 00 à 23 | Horloge interne | |||||
| MIN | 00 à 59 | ||||||
| SEC | |||||||
| YEAR | 00 à 99 | ||||||
| MONTH | 01 à 12 | ||||||
| DAY | 01 à 31 | ||||||
| 21 | UMID SET | COUNTRY CODE | Alphanumérique 4 bits chaînes | - | - | Voir « Utilisation des données UMID » à la page 189. | A |
| ORGANIZATION | |||||||
| USER CODE | |||||||
| TIME ZONE | 00 à xx | 00 | |||||
| 22 | RESET | ALL PRESET | EXEC | EXEC | 11 | Réinitialise tous les réglages au niveau USER. | - |
Menu PAINT
| Menu PAINT | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description Fichier | |
| 01 P | AINT A.IRIS - | 1.0 / -0.5 / | ±0 / +0.5 / +1.0 | ±0 01 - | A, Sc, St | ||
| DETAIL LEVEL - 0 Réglage du niveau de détail | |||||||
| MASTER BLACK | Réglage du niveau du master black (noir du modèle) | ||||||
| GAMMA SELECT | STD / CINE1 / CINE2 / CINE3 / CINE4 | STD | Voir « Sélection de tables gamma » à la page 155. | ||||
| MASTER GAMMA | (-99 à +99) | 0 | Pour définir la courbe de correction gamma du modèle. | ||||
| BLACK GAMMA | Correction gamma du noir | ||||||
| PRESET MTX SEL | STD / HISAT / FL / CINE | STD | Sélection matrice | ||||
| 02 | SW STATUS | GAMMA | ON / OFF | ON | - | Active/désactive la correction gamma. | A, Sc, St |
| MATRIX | Active/désactive la correction de matrice linéaire. | ||||||
| KNEE | Active/désactive la correction de la courbe. | ||||||
| WHITE CLIP | Active/désactive la correction d'écrêtage du blanc. | ||||||
| DETAIL | Active/désactive le signal du détail. | ||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 03 | WHITE COLOR | TEMP <A> Affiche la | température de couleur (convertie à partir du Gain R/B). | 3200 - Définit la température de couleur de WHITE A. | A | ||
| C TEMP BAL <A> (-99) | à +99) 0 Ajustement plus valeur de R GAIN est | la valeur lorsque le réglage de la température de couleur par COLOR TEMP n'est pas satisfaisant. | |||||
| R GAIN <A> Seule la v | modifiée. | ||||||
| B GAIN <A> Seule la v | aleur de B GAIN est | modifiée. | |||||
| D5600K <A> | ON / OFF OFF | Active/désactive le filtre électronique 5600K WHITE A. | |||||
| COLOR TEMP <B> Affiche la température de couleur (convertie à partir du Gain R/B). | 3200 Définit la température de couleur de WHITE B. | Pérate de couleur de WHITE B. | |||||
| C TEMP BAL <B> (-99) | à +99) 0 Ajustement plus valeur de R GAIN est | la valeur lorsque le réglage de la température de couleur par COLOR TEMP n'est pas satisfaisant. | |||||
| R GAIN <B> Seule la v | modifiée. | ||||||
| B GAIN <B> Seule la v | aleur de B GAIN est | modifiée. | |||||
| D5600K <B> | ON / OFF OFF | Active/désactive le filtre électronique 5600K WHITE B. | |||||
| 04 | KNEE KNEE POINT 50.0 à 10 | 9.0(par incréments de 0,1) | 100.0 | - Définit | e niveau du point de la courbe. | A, Sc, St | |
| KNEE SLOPE | - | 0 | |||||
| KNEE SAT LEVEL | (0 à 199) | Pour définir le niveau de pente de la courbe. | |||||
| WHITE CLIP LEVEL | 100.0 à 109.5(par incréments de 0,1) | 108.0 | Définit le niveau de saturation de la courbe. | ||||
| Ajuste le niveau d'écrêtage du blanc. | |||||||

| Menu PAINT | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 05 | DETAIL DETAIL | LEVEL - 0 - Définit le | niveau général | du signal | Le ouverture. | de détail. | A, Sc, St |
| DTL H/V RATIO Définit | le niveau du signal de détail | V. | |||||
| DETAIL FREQUENCY | éfinit le niveau d'ouverture. | Définit la fréquence du signal de détail H. | |||||
| APERTURE LEVEL | définit le niveau d'ouverture de la | ||||||
| KNEE APT LEVEL | Définit le niveau d'ouverture de la | courbe. | |||||
| SD DETAIL LOW / MID / HIGH | MID Réglage détail le composant de chevauchement de couleurs. | lé pour le SD converti | |||||
| CROSS COLOR ON / OFF ON Active/désactive | |||||||
| 06 | SKIN DETAIL | SKIN DETAIL | ON / OFF | OFF | 10 | Règle l'activation du détail du teint | A, Sc, St |
| SKIN DETAIL LVL - 0 | Définit le niveau de détail de la couleur détectée. | ||||||
| SKIN DETECT | Pour passer à la page de détection de couleur. | EXEC | Détecte la couleur pour le détail du teint. | - | |||
| SKIN AREA IND. | ON / OFF | OFF | Active ou désactive l'indicateur de couleur détectée. | St | |||
| SKIN DTL SAT. | (-99 à +99) | 0 | Ajuste le niveau de saturation du détail du teint. | A, Sc, St | |||
| SKIN DTL HUE | 0 à 359 | Ajuste la phase centrale du détail du teint. | |||||
| SKIN DTL WIDTH | 0 à 90 | 40 | Ajuste la largeur du détail du teint. | ||||
| 07 | MATRIX 1 MATRIX ON / OFF ON - Active/désactive la correction de matrice linéaire ainsi que les fonctions de correction de matrice définie par l'utilisateur. | A, Sc, St | |||||
| Active/désactive la fonction de correction de matrice présélectionnée. | |||||||
| 08 | MATRIX 2 | USER MATRIX R-G | (-99 à +99) | 0 | - | Définit les coefficients arbitraires de la matrice R-G définie par l'utilisateur. | A, Sc, St |
| USER MATRIX R-B | Définit les coefficients arbitraires de la matrice R-B définie par l'utilisateur. | ||||||
| USER MATRIX G-R | Définit les coefficients arbitraires de la matrice G-R définie par l'utilisateur. | ||||||
| USER MATRIX G-B | Définit les coefficients arbitraires de la matrice G-B définie par l'utilisateur. | ||||||
| USER MATRIX B-R | Définit les coefficients arbitraires de la matrice B-R définie par l'utilisateur. | ||||||
| USER MATRIX B-G | Définit les coefficients arbitraires de la matrice B-G définie par l'utilisateur. | ||||||
| 09 | LOW KEY SAT | L.KEY SAT LEVEL | (-99 à +99) | 0 | - | Définit le niveau de saturation de la partie peu lumineuse. | A, Sc, St |

| Menu PAINT | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 10 | SCENE FILE ☐ | 1 – | tous les réglages | STANDARD | 02 Rappelle un fichier de scène sauvegardé dans la mémoire du caméscope. | - | |
| ☐2 | |||||||
| ☐3 | |||||||
| ☐4 | |||||||
| ☐5 | |||||||
| ☐STANDARD – Efface | es ajustés | aux détails et les réglages de commutateur en cours et restaure les réglages standard enregistrés dans le fichier de référence. | |||||
| SCENE RECALL Affiche | l'écran de sélection SCENE FILE. | EXEC Rappelle un fichier de scène | fichier de scène de la mémoire du caméscope ou du « Memory Stick ». | ||||
| SCENE STORE Sauvegarde un fichier de scène | |||||||
| F. ID Affiche le | mode d'entrée des caractères (jusqu'à 16 caractères). | Vierge Définit l'identification du fichier. Sc | dans la mémoire du caméscope ou dans le « Memory Stick ». | ||||
Menu MAINTENANCE
| Menu MAINTENANCE | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 01 | AUDIO-1 | AU REF LEVEL | -20 / -18 / -16 / -12 dB | -20 dB | - | Règle le niveau de sortie du signal test 1 kHz. | A |
| AU AGC SPEC | -6 / -9 / -12 / -15 / -17 dB | -6 dB | Réglage des caractéristiques de AGC (niveau de saturation) | ||||
| AU LIMITER MODE | OFF / -6 / -9 / -12 / -15 / -17 dB | OFF | Pour sélectionner les caractéristiques de limites pour les signaux d'entrée de taille (niveau de saturation), lors du réglage manuel des niveaux d'entrée audio. | ||||
| REAR MIC REF | -60 / -50 / -40 dB | -60 dB | Définit le niveau d'entrée de référence quand le commutateur AUDIO IN CH1 ou AUDIO IN CH2 est réglé sur MIC. | ||||
| FRONT MIC SELECT | MONO / STEREO | STEREO | Sélection du mode d'entrée pour le microphone avant | ||||
| 01 | AUDIO-1 AU | CH12 AGC MODE MONO / STEREO | MONO - Pour sélection | POUR SÉLECTION | POUR SÉLECTION | POUR SÉLECTION | A |
| AU CH34 AGC MODE OFF / MONO / STEREO | POUR SÉLECTION | A | |||||
| AU SG (1KHz) ON / OFF / AUTO | OFF Pour sélection | POUR SÉLECTION | POUR SÉLECTION | POUR SÉLECTION | A | ||
| 02 | AUDIO-2 AU | OUT LIMITER ON / OFF ON - Active ou désactive | POUR SÉLECTION | POUR SÉLECTION | POUR SÉLECTION | POUR SÉLECTION | A |
| HEADPHONE OUT STEREO / MONO | MONO Pour sélection de sortie | POUR SÉLECTION | POUR SÉLECTION | POUR SÉLECTION | A | ||
| i.LINK AUDIO OUT 2CH / 4CH 2CH 2CH : Canaux | POUR SÉLECTION | POUR SÉLECTION | A | ||||
| MIC CH1 LEVEL SIDE1 / FRONT / F + S1 | FRONT | POUR SÉLECTION | POUR SÉLECTION | A | |||
| MIC CH2 LEVEL SIDE2 / FRONT / F + S2 | POUR SÉLECTION | POUR SÉLECTION | A | ||||

| Menu MAINTENANCE | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 02 | AUDIO-2 REAR1/WRR LEVEL SIDE1 | / FRONT / F + S1 | SIDE1 - Pour sélection | tionner le commutateur à utiliser lors de l'enregistrement avec AUDIO IN CH1 ou WIRELESS sur le canal 1.SIDE1 : Réglage avec la main gauche du bouton AUDIO LEVEL sur le panneau latéral de contrôle.FRONT : Réglage avec le bouton AUDIO LEVEL sur l'avant.F + S1 : Permet le réglage soit avec la main gauche du bouton AUDIO LEVEL sur le panneau latéral de contrôle, soit avec le bouton AUDIO LEVEL sur l'avant. (Les deux boutons fonctionnent en couplage.) | A | ||
| REAR2/WRR LEVEL SIDE2 / FRONT / F + S2 | SIDE2 Pour sélection | tionner le commutateur à utiliser lors de l'enregistrement avec AUDIO IN CH2 ou WIRELESS sur le canal 2.SIDE2 : Réglage avec la main droite du bouton AUDIO LEVEL sur le panneau latéral de contrôle.FRONT : Réglage avec le bouton AUDIO LEVEL sur l'avant.F + S2 : Permet le réglage soit avec la main droite du bouton AUDIO LEVEL sur le panneau latéral de contrôle, soit avec le bouton AUDIO LEVEL sur l'avant. (Les deux boutons fonctionnent en couplage.) | |||||
| 03 | TIMECODE TC OUT AUTO / | GENE | AUTO - Réglage de sortie du code temporel | A | |||
| 04 | ESSENCE MARK | SHOTMARK 1 | ON / OFF | ON | - | Voir « Enregistrement des repères de plan » à la page 72. | A |
| SHOTMARK 2 | |||||||
| INDEX PIC. POS | 0 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10SEC | 0SEC | Pour régler la position d'image d'index d'un plan, en secondes depuis le début de l'enregistrement. | ||||
| FIND MODE | R.ST / CLIP | R.ST | Spécifie ce que l'on trouve lorsqu'on appuie sur le bouton NEXT ou PREV.R.ST : Sert à passer au repère REC START suivant ou précédent.CLIP : Sert à passer à la première image du plan suivant ou actuel.(Mais sert à passer à la première image du plan précédent lorsqu'on appuie sur le bouton PREV à la première image du plan actuel.) | ||||
| 05 | WHITE SETTING | COLOR TEMPAffiche la température de couleur (convertie à partir du Gain R/B). | 3200 – Réglage de and la co | 1 | la température de couleur de l’équilibre des blancs prédéterminé. | A | |
| C TEMP BAL(-99 à +99) 0 Réglage affiné qu | couleur désirée n’a pas pu être obtenue avec le réglage de température de couleur COLOR TEMP. | ||||||
| WHITE SWITCHATW / MEM MEM Pour sélectionner le mode quand le commutateur WHITE BAL est sur la position B. ATW : équilibre des blancs à suivi automatique MEM : équilibre automatique des blancs | |||||||
| ATW SPEED | 1/2/3/4/5 | 4 | Pour commuter la vitesse de transition ATW. | ||||
| SHOCKLESS WHITE | OFF / 1/2/3 | 1 Pour sélectionner | l’activation de la fonction qui adoucit la variation de gain de blanc quand le commutateur WHITE BAL est activé, et pour régler la fréquence de transition. (1 représente la plus rapide.) | ||||
| AWB FIXED AREA | ON/OFF | OFF | Augmente la vitesse AWB. | ||||
| WHT FILTER INH | ON | Active/désactive la fonction de neutralisation de la mémoire d’équilibre des blancs indépendante pour chaque position de filtre. | |||||
| 06 | CAM CONFIG | COLOR BAR SEL MULTI / 75% / 100% | MULTI | - | Sélectionne le type de barre de couleur. | A | |
| REC TALLY | UPPER / BOTH | UPPER | Définit s’il faut allumer l’indicateur supérieur REC/TALLY uniquement ou les deux indicateurs supérieur et inférieur. | ||||
| SHT DISP MODE | SEC / DEG | SEC | Pour sélectionner l’affichage de l’indication SHUTTER comme indication temporelle ou d’angle. | ||||
| IRIS OVER RIDE | ON/OFF | ON | Active et désactive la fonction qui change la valeur de référence pour l’ajustement automatique de l’iris. | ||||
| LOW NOISE MODE | OFF / 1/2 | OFF | Active et désactive la fonction qui permet une vidéo claire et sans excès de bruit sous éclairage faible. | ||||
| ANA V OUT SAVE | ON/OFF | ON | ON | Sélectionne d’économiser ou non l’énergie en arrêtant la sortie lorsque des signaux analogiques (type composite ou composante) ne sont pas terminés. ON : Arrête la sortie analogique quand les signaux ne sont pas terminés. OFF : Sortie analogique continue. | |||

| Menu MAINTENANCE | ||||||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier | |||
| 07 | BATTERY 1 | Info BEFORE END 5 / 10 | / 15...95 / 100% | 5% – Utilisé lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsquésorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsq | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être lancé.1) | A | ||||
| Info END 0 / 1 / 2 / 3 / | 4 / 5 % | 0% Utilisé | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementEND devrait être lancé.2) | |||||||
| Sony BEFORE END 11 | .5 à 17.0V(par incrémentde 0,1 V) | 11.5V Utilisé lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsq | 'un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | |||||||
| Sony END 11.0 à 11.5V | (par incrémentde 0,1 V) | 11.0V Utilisé lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsqués lorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésors quésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquéesorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsq | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être lancé.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementEND devrait être lancé.2) | un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | A | ||||
| Other BEFORE END | 11.5 à 17.0V(par incrémentde 0,1 V) | 11.8V Utilisé lorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorysquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquadorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésoryseorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésoraesorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésoris quésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquéesorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésirisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisq | un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.2) | un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | un pack batteries BP-L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.2) | un pack batteries BP-L60S/L85/L60S/L60S/L80S est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé. | |||
| Other END | 11.0 à 14.0V(par incrémentde 0,1 V) | 11.0V Utilisé lorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquadorsquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésorisquésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quésoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesis quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris q | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être lancé.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.2) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler la tension restante de la batterie à laquelle l'avertissement BEFORE END devrait être lancé.1) | ||||
| DC IN BEFORE END | 11.5 à 17.0V(par incrémentde 0,1 V) | 11.8V Utilisé lorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésorsquésors quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesorisquéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéeoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesoris quéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéeistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesistorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadORquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquad orquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquaderquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadoursquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadonquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadorquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadonquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadoronquéesotorquadONQ | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être lancé.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être lancé.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être encanté.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être encanté.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être encanté.1) | un pack batteries BP-GL95/GL65 est utilisé. Pour régler l'alimentation restante (valeur en %) de la batterie à laquelle l'avertissementBEFORE END devrait être encanté.1) | ||
| DETECTEDBATTERY | Info / Sony / Other / DC IN(affichageuniquement) | - | Affiche le type de batterie automatiquement détectée. | - | ||||||
| Menu MAINTENANCE | ||||||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier | |||
| 08 | BATTERY 2 T | TYPE DETECTION AUTO / OTHER | AUTO - AUTO : D | AUTO - AUTO : D | éctecte automatiquement le type de batterie. OTHER : Définit toujours le type de batterie comme « Others ». | A | ||||
| SEGMENT NO.7 11.0 à 17.0V (par incréments de 0,1 V) | 17.0V Quand « Others | ésterminé, | ters » est déterminé, le segment d'indication de capacité de batterie restante 7 s'allume quand la tension est plus basse que la tension définie.[Segment indicateur de capacité de batterie] E ■■■■■■■ F 1 2 3 4 5 6 7 | |||||||
| SEGMENT NO.6 16.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 6 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| SEGMENT NO.5 15.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 5 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| SEGMENT NO.4 14.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 4 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| SEGMENT NO.3 13.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 3 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| SEGMENT NO.2 12.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 2 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| SEGMENT NO.1 11.0V | Quand « Others » est dé | le segment d'indication de capacité de batterie restante 1 s'allume quand la tension est plus basse que la tension définie. | ||||||||
| 09 | GENLOCK GL | H PHASE (-99 à +99) | 0 | - | Définit la phase horizontale du genlock. | A | ||||
| H ADVANCE | 0H / 90H | 0H | Pour sélectionner la phase de sortie lorsqu'un signal de référence SD est émis. 0H : Mettre SD REF et HD OUT en phase. 90H : Mettre le HD OUT en phase 90H avec un respect de décalage au signal de référence SD (Lorsqu'un signal de référence HD est émis, HD REF et HD OUT sont en phase.) | |||||||

| Menu MAINTENANCE | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 10 | LENS ZOOM | SELECT 1 / 2 1 | – | Quand un objectif de 1/2 pouce est monté, réglez cet élément conformément au fabricant de l’objectif (certains objectifs n’exigent pas de réglage).1 : Sélection à l’emploi d’un objectif Canon2 : Sélection à l’emploi d’un objectif Fujinon | A | ||
| ZOOM SPEED 0 à 99 | 20 Commute la | vitesse de | zoom. | ||||
| AF DETECT AREA FULL / CENTER | CENTER | Sélectionne la zone de détection de la mise au point automatique. | |||||
| SHUTTER SELECT SECOND / DEGREE | SECOND | – Lorsque | e DEGREE est sélectionné, cet élément vous permet de régler la vitesse d’obturation sur une des six positions.SECOND : Règle la vitesse d’obturation en unités de secondes.DEGREE : Règle la vitesse d’obturation en unités de degrés. | ||||
1) Quand TYPE DETECTION dans la page BATTERY 2 est réglé sur OTHER, cela suit le réglage de BEFORE END.
2) Quand TYPE DETECTION dans la page BATTERY 2 est réglé sur OTHER, cela suit le réglage de END.
Menu FILE
| Menu FILE | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 01 | USER FILE | USER FILE LOAD | Affiche l’écran de sélection USER FILE. | EXEC | - | Voir « Sauvegarde et chargement de fichiers de l’utilisateur » à la page 160. | - |
| USER FILE SAVE | |||||||
| F. ID | Affiche le mode d’entrée des caractères (jusqu’à 16 caractères). | Vierge | |||||
| USER PRESET Après | confirmation YES /NO, exécute la fonction. | EXEC | Voir « Réinitialisation des réglages du menu USER aux réglages d’usine par défaut » à la page 147. | ||||
| CUSTOMIZE RESET | Rétablit les pages enregistrées dans le menu USER aux réglages usine par défaut. | ||||||
| 02 | ALL FILE ALL F | FILE LOAD Affiche l’écran de sélection file. | EXEC – ALL. | Charge le nomme le f | fichier ALL. – | ||
| ALL FILE SAVE Sauvegarde le fichier FILE. | |||||||
| F. ID Affiche le | mode d’entrée des caractères (jusqu’à 16 caractères). | Vierge No | fichier ALL. A | ||||
| ALL PRESET Après | confirmation YES /NO, exécute la fonction. | EXEC | Rétablit les paramètres du fichier ALL aux valeurs par défaut. | – | |||
| 03 | SCENE FILE ☐ | 1 – | STANDARD | – Voir « Sauvegarde et chargement de fichiers de l’utilisateur » à la page 160. | – | ||
| ☐2 | |||||||
| ☐3 | |||||||
| ☐4 | |||||||
| ☐5 | |||||||
| ☐STANDARD | |||||||
| SCENE RECALL | Affiche l’écran de sélection SCENE FILE. | EXEC | |||||
| SCENE STORE | |||||||
| F. ID Affiche le | mode d’entrée des caractères (jusqu’à 16 caractères). | Vierge | Sc | ||||

| Menu FILE | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 04 | LENS FILE 1 | LENS FILE RECALL Affiche l'écran de sélection file. | ÉXEC - Charge le d'objectif. | Vierge Nomme le f | fichier d'objectif. - | ||
| LENS FILE STORE Enregistré le fichier. | |||||||
| F. ID Affiche le | mode d'entrée des caractères (jusqu'à 16 caractères). | fichier d'objectif. L | |||||
| SOURCE -- Affiche le numéro du fichier | d'objectif sélectionné. | ||||||
| LENS NO OFFSET | Après confirmation YES /NO, exécute la fonction. | EXEC | Réinitialise le fichier d'objectif au niveau standard. | - | |||
| IRIS GAIN (-99 à +99) | - Règle la vitesse de réponse du | diaphragme automatique en fonction de l'objectif. | L | ||||
| LENS AUTO RECALL | ON / OFF | Pour sélectionner si la lecture dans un fichier d'objectif sera ou non automatique. | A | ||||
| - | - | - | |||||
| L.ID | Nom de fichier d'objectif pour l'objectif série connecté. | ||||||
| L.MF | Fabricant d'objectif pour l'objectif série connecté. | ||||||
| 05 | LENS FILE 2 | LENS M VMOD | (-99 à +99) | 0 | - | Sets lens file V SAW shading. | L |
| LENS R FLARE | Ajuste la lumière parasite (R) du fichier d'objectif. | ||||||
| LENS G FLARE | Ajuste la lumière parasite (G) du fichier d'objectif. | ||||||
| LENS B FLARE | Ajuste la lumière parasite (B) du fichier d'objectif. | ||||||
| LENS W-R OFST | Compense la valeur R lors de l'utilisation d'un dispositif d'extension et de raccourcissement. | ||||||
| LENS W-B OFST | Compense la valeur B lors de l'utilisation d'un dispositif d'extension et de raccourcissement. | ||||||
| 06 | LENS FILE 3 | SHADING CH SEL | R / G / B | R | - | Définit le canal réglé par ce menu. | - |
| LENS R H SAW | (-99 à +99) | 0 | Correction d'ombrage blanc | L | |||
| LENS R H PARA | |||||||
| LENS R V SAW | |||||||
| LENS R V PARA | |||||||
| 07 | MEMORY STICK | MS FORMAT | Après confirmation YES / NO, exécute la fonction. | EXEC | - | Formate le « Memory Stick ». | - |
Menu DIAGNOSIS
| Menu DIAGNOSIS | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description Fichier | |
| 01 HOURS METER | OPERATION Affichage | uniquement | -- Montre le temps de mise sous a durée totale cumulative | le temps de mise sous tension cumulative de cette unité, en unités d'une heure. | - | ||
| OPERATION (rst) Montre | tension cumulative de cette unité, en unités d'une heure (peut être réinitialisé). | ||||||
| SPINDLE (rst) Montre | de rotation des broches, en unités d'une heure (peut être réinitialisé). | ||||||
| LASER Montre les paramètres de sortie de le nombre cumulatif | lumière cumulative de la tête optique. | ||||||
| LOADING (rst) Montre | d'introduction de disques (peut être réinitialisé). | ||||||
| SEEK (rst) | Montre le temps cumulatif d'opération de recherche de tête optique, en unités d'une heure (peut être réinitialisé). | ||||||
| 02 DISC STATUS | USER ID | Affichage uniquement | -- Montre l'identité | d'utilisateur sur le disque même. | - | ||
| TITLE | Montre le titre sur le disque même. | ||||||
| REMAIN | Affiche la capacité restante du disque. | ||||||
| REWRITE | Montre le nombre de réécritures. | ||||||
| SALVAGE | Quand une récupération est nécessaire, affiche « required ». | ||||||
| FILE SYSTEM | Quand le système de fichier ne peut être reconnu ou il y a une erreur, affiche « un known ». | ||||||
| Menu DIAGNOSIS | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 03 CLIP STATUS | CLIP NO. Affichage | uniquement | -- En N | NORMAL MODE : numéro de plan en cours/nombre total de plansEn CLIP LIST MODE : Numéro de liste de plans | - | ||
| NAME En NORMAL MODE : titre du plan | |||||||
| TITLE En NORMAL MODE : nom de plan | actuelEn CLIP LIST MODE : titre de la liste de plans | ||||||
| RECORD DEVICE En NORMAL MODE : nom du | en coursEn CLIP LIST MODE : nom de liste de plans | ||||||
| SERIAL En NORMAL MODE : numéro de | dispositif sur lequel le plan en cours a été enregistréEn CLIP LIST MODE : affiche « ---- ». | ||||||
| DATE En NORMAL MODE : date à | série du dispositif sur lequel le plan en cours a été enregistréEn CLIP LIST MODE : affiche « ---- ». | ||||||
| TIME En NORMAL MODE : heure à | laquelle le plan en cours a été enregistréEn CLIP LIST MODE : date de création de la liste de plans | ||||||
| laquelle le plan en cours a été enregistréEn CLIP LIST MODE : heure de création de la liste de plans | |||||||
| 04 ROM VERSION | AT Affichage | seulement | -- Affiche la version ROM. - | ||||
| PACKAGE | |||||||
Menu ADVANCED
| Menu ADVANCED | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 01 | LOW LIGHT | LOW LIGHT | ON / OFF | ON | - | Active/désactive l'indication LOW LIGHT. Celle-ci indique que le niveau vidéo moyen est arrivé au-dessous d'un seuil spécifié. | A |
| LOW LIGHT LEVEL | - | 0 | Définit le seuil d'affichage de l'indication LOW LIGHT. | ||||
| BATTERY | 10 / 20% | 10% | Définit le niveau de batterie restant déclenchant un signal clignotant sur le viseur. | ||||
| 02 | AUTO IRIS IRIS | OVER RIDE ON / OFF | ON - Active/désactive la fonction | diaphragme automatique. | A | ||
| IRIS SPEED (-99 à +99) | 0 Définit la vitesse du diaphragme automatique. | ||||||
| CLIP HIGH LIGHT ON | / OFF OFF Active/désactive la fonction qui, lorsque le diaphragme automatique est activé, atténue la réaction à une lumière forte en détectant et en corrigeant les zones à forte luminosité. | ||||||
| IRIS LEVEL - 0 Ajuste | le niveau de ciblage du | diaphragme automatique. | |||||
| IRIS APL RATIO | Ajuste le rapport de combinaison entre les pics détectés par le diaphragme automatique et les valeurs moyennes. | ||||||
| 03 | SW STATUS | GAMMA | ON / OFF | ON | - | Active/désactive la fonction de correction gamma. | A |
| MATRIX | Active/désactive la fonction de correction de matrice linéaire. | ||||||
| KNEE | Active/désactive la correction de la courbe. | ||||||
| WHITE CLIP | Active/désactive la correction d'écrêtage du blanc. | ||||||
| DETAIL | Active/désactive la correction du détail. | ||||||
| APERTURE | Active/désactive la correction d'ouverture. | ||||||
| FLARE | Active/désactive la correction de la lumière parasite. | ||||||
| 04 | BLACK/FLARE | MASTER BLACK - 0 - | Règle le niveau du master black | (noir du modèle). | A | ||
| R BLACK | (-99 à +99) | Règle le niveau de noir du signal R. | |||||
| B BLACK | Règle le niveau de noir du signal B. | ||||||
| MASTER FLARE | Règle le niveau de lumière parasite du modèle. | ||||||
| R FLARE | Règle le niveau de lumière parasite du signal R. | ||||||
| G FLARE | Règle le niveau de lumière parasite du signal G. | ||||||
| B FLARE | Règle le niveau de lumière parasite du signal B. | ||||||
| FLARE | ON / OFF ON | Active/désactive la correction de la lumière parasite. | |||||

| Menu ADVANCED | |||||||
| N° | Page | Elément | Réglages | Défaut | Page du menu USER | Description | Fichier |
| 05 | GAMMA GAMMA | A ON / OFF ON – Active | /désactive la correction | courbe de correctione de correctione | gamma. | A | |
| STEP GAMMA 0.35 à | 0.90 0.45 Sert à | définir la courbe de correction | correction gamma par étapes. | ||||
| MASTER GAMMA (-99 à +99) | 0 Définit la courbe de correction | gamma du modèle. | |||||
| R GAMMA Définit la courbe de correction | gamma du signal R. | ||||||
| G GAMMA Définit la courbe de correction | gamma du signal G. | ||||||
| B GAMMA | Définit la courbe de correction gamma du signal B. | ||||||
| GAMMA SELECT STD | /CINE1 / CINE2 / CINE3 / CINE4 | STD Sélectionne une courbe de correction gamma du modèle. | |||||
| KNEE FIX(CINE) | ON / OFF | ON | |||||
| 06 | DETAIL | DETAIL | ON / OFF | ON | – le niveau la fréquér le niveau | Active/désactive la correction du détail. | A |
| CRISPENING | – | 0 Définit | de raidissement. | ||||
| LEVEL DEPEND | ON / OFF | ON | Active/désactive la fonction dépendante du niveau. | ||||
| DETAIL FREQUENCY | – | 0 Définit | ce de détail H. | ||||
| APERTURE | ON / OFF | ON | Active/désactive la correction d'ouverture. | ||||
| APERTURE LEVEL | – | 0 Définit | d'ouverture. | ||||
| KNEE APT LEVEL | Définit le niveau d'ouverture de la courbe. | ||||||
| DETAIL LIMIT | Définit le niveau de limite du détail. | ||||||
| 07 | SD DETAIL | SD DTL LEVEL-MID | – | 0 | – | Définit le niveau du détail SD (MID). | A |
| SD CRISPENING | Définit le niveau de raidissement SD. | ||||||
| SD DTL LIMIT | Définit le niveau de limite du détail SD. | ||||||
| SD LEVEL DEPEND | Définit le niveau dépendant du niveau SD. | ||||||
| SD DTL FREQUENCY | (-99 à +99) | Définit le niveau de fréquence du signal de détail SD H. | |||||
| SD DTL H/V RATIO | – | Définit le rapport du détail SD V. | |||||
| SD CROSS COLOR | Définit la quantité de suppression de chevauchement de couleurs SD. | ||||||
| 08 | WHITE SHADING | WHITE SHADING CH SEL | R / G / B / TEST | R - Définit le canal | réglé avec ce menu. Si TEST est sélectionné avec le commutateur de sélection de signal de sortie (bouton) d'une télécommande, le réglage est le même que celui de VIDEO OUT SEL. | A | |
| VIDEO OUT SEL VBS | / R / G / B / Y | VBS Définit le signal de sortie du connecteur VIDEO OUT. | |||||
| R WHT H SAW (-99 à | +99) 0 Correction d'ombrage blanc H | blanc V | H SAW | ||||
| R WHT H PARA Correction d'ombrage blanc V | PARA | ||||||
| R WHT V SAW Correction | SAW | ||||||
| R WHT V PARA | Correction d'ombrage blanc V PARA | ||||||
| WHITE SAW/PARA | ON / OFF | ON | Active/désactive la correction d'ombrage blanc SAW/PARA. | ||||
| 09 | BLACK SHADING | BLACK SHADING CH SEL | R / G / B / TEST | R - Définit le canal | réglé avec ce menu. Si TEST est sélectionné avec le commutateur de sélection de signal de sortie (bouton) d'une télécommande, le réglage est le même que celui de VIDEO OUT SEL. | A | |
| VIDEO OUT SEL VBS | / R / G / B / Y | VBS Définit le signal de sortie au du master | de sortie du connecteur VIDEO OUT. | ||||
| R BLK H SAW | (-99 à +99) | 0 Correction d'ombrage noir H SAW | |||||
| R BLK H PARA | Correction d'ombrage noir H PARA | ||||||
| R BLK V SAW | Correction d'ombrage noir V SAW | ||||||
| R BLK V PARA Correction | |||||||
| BLACK SAW/PARA | ON / OFF | ON | Active/désactive la correction d'ombrage noir SAW/PARA. | ||||
| MASTER BLACK - | 0 Règle le niveau du master black (noir du modèle). | ||||||
| MASTER GAIN(TMP) | -3 / 0 / 3 / 6 / 9 / 12 / 18 / 24 / 30 / 36 / 42 dB | 0dB | Règle temporairement la valeur de gain du modèle. | ||||
| 10 | DCC | DCC D RANGE | 200% à 460% | 460% | - | Définit la plage dynamique appliquée lorsque DCC est activé. | A |
| DCC POINT | - | 0 Règle le point min | himum de la courbe DCC. | ||||
| DCC GAIN | (-99 à +99) | Règle le gain par rapport à la valeur détectée par DCC. | |||||
| DCC DELAY TIME | - | Règle la vitesse de réaction DCC. | |||||
| 11 ND COMP ND | OFFSET ADJUST ON / | OFF OFF – Active/désactive de correction de réglage de décalage ND. Ce mode sert à régler le décalage pour la correction des couleurs par le filtre ND.Voir « Réglage du montant de compensation des dominantes de couleur par filtres ND » (voir page 154). | A | ||||
| CLEAR ND OFFSET – | EXEC Élimine de décalage de correction des couleurs du filtre ND.Voir « Réglage du montant de compensation des dominantes de couleur par filtres ND » (voir page 154). | ||||||
Affichage des menus
Si le menu n'est pas affiché sur le moniteur LCD Appuyez sur le bouton DISPLAY/EXPAND dans l'angle inférieur gauche du moniteur LCD pour sélectionner l'affichage CHAR.
Pour retirer l'affichage du menu de l'écran
Placez le commutateur MENU sur OFF.
Quand le commutateur DISPLAY du viseur est réglé sur ON, l'affichage indiquant l'état actuel du caméscope apparaît sur l'écran du viseur.
Pour les détails, voir « Sélection des éléments d'affichage » à la page 148.
Pour afficher le menu TOP
Si aucun menu n'est affiché sur l'écran, maintenez le bouton MENU enfoncé et placez le commutateur MENU en position ON.
Opérations de base des menus
En appuyant sur et tournant le bouton MENU, vous pouvez régler de nombreux paramètres des menus. Dans le reste de cette section, le moniteur LCD est généralement illustré en guise d'exemple d'écran de menu mais un écran similaire s'affiche également sur l'écran du viseur.
Pour sélectionner des paramètres et valeurs de réglage dans le menu
Tournez le bouton MENU pour effectuer les sélections dans les cas décrits ci-dessous.

Pour faire défiler les pages

Exemple : utilisation du menu OPERATION
Menu TOP
Lorsque ? clignote, tournez le bouton MENU pour changer de page.
Lorsque ➔ apparaît, tournez le bouton MENU pour déplacer ➔ vers le haut et vers le bas.
Lorsque ? clignote, tournez le bouton MENU pour changer le réglage (ON/OFF, valeur, etc.).
Pour confirmer la sélection d'un menu, d'un paramètre de réglage ou d'une valeur de réglage
Chaque fois que vous appuyez sur le bouton MENU, l'affichage du menu commute dans l'ordre suivant.

Si le menu TOP n'a pas été affiché depuis que le caméscope est sous tension, « TOP » n'apparaît pas dans l'angle supérieur droit de l'écran suivant et vous ne pouvez pas accéder au menu TOP. Dans ce cas, suivez la procédure dans « Pour afficher le menu TOP » à la page 142.
Pour afficher le menu TOP lorsqu'un autre menu est affiché
Déplacez ➤ sur « TOP » affiché dans l'angle supérieur droit de chaque page du menu et appuyez sur le bouton MENU. Ou poussez de manière répétée le commutateur MENU sur ON jusqu'à ce que le menu TOP soit affiché.
Utilisation du menu USER (Exemple d'opération de menu)
Cette section explique les opérations de menu en utilisant le menu USER à titre d'exemple. Les opérations sont identiques pour les menus ALL, OPERATION, PAINT, MAINTENANCE, FILE, DIAGNOSIS et ADVANCED. Pour savoir comment utiliser le menu USER MENU CUSTOMIZE, voir « Modification du menu USER » à la page 145.
1 Placez le commutateur MENU sur ON.
Normalement, le menu USER apparaît.
Si tel n'est pas le cas, tournez le bouton MENU pour déplacer le repère ➤ sur USER dans le menu TOP, et appuyez sur le bouton MENU.
Si vous avez utilisé le menu USER précédemment, la dernière page à laquelle vous avez accédé apparaît.
Dans ce cas, passez à l'étape 2.
Si le menu USER est affiché pour la première fois, la page CONTENTS du menu USER s'affiche. Dans ce cas, procédez comme suit.
①Appuyez sur le bouton MENU. Tournez le bouton MENU pour déplacer le repère ➤ sur le numéro de page souhaité.
Lorsque vous réglez des paramètres des menus ALL, OPERATION, PAINT, MAINTENANCE, FILE, DIAGNOSIS ou ADVANCED, déplacez le repère → sur le menu contenant le paramètre désiré dans le menu TOP, puis appuyez sur le bouton MENU.
2 Tournez le bouton MENU jusqu'à ce que la page souhaitée s'affiche.

3 Appuyez sur le bouton MENU.
→ et ● apparaissent.
→ change en ●, et ● change en ?.
5 Tournez le bouton MENU pour modifier le paramètre.
En fonction du sens de rotation du bouton, la valeur de réglage augmente, diminue, commute entre ON et OFF, etc.
Si vous voulez annuler une modification ou revenir aux réglages standard, reportez-vous aux paramètres suivants « Interruption de modification des réglages » et « Retour aux réglages d'usine par défaut ».
Pour interrompre la modification des réglages
Placez le commutateur MENU sur OFF. En plaçant à nouveau le commutateur MENU sur ON, les valeurs qui étaient affichées lorsque vous avez interrompu les opérations de réglage réapparaissent de façon à ce que vous puissiez continuer à procéder aux réglages.
6 Appuyez sur le bouton MENU.
● change en →, et ? change en ●. La sélection est confirmée.
7 Pour continuer à régler d'autres paramètres sur la même page, répétez les étapes de 4 à 6.
8 Pour terminer cette opération de menu, réglez le commutateur MENU sur OFF.
Le menu disparaît de l'écran et l'affichage indiquant l'état courant du caméscope apparaît en haut et en bas de l'écran.
Pour revenir aux réglages d'usine par défaut
Les réglages reviennent aux valeurs d'usine par défaut si vous appuyez et maintenez enfoncé le bouton MENU à l'étape 5 de la procédure ci-dessus.
Pour passer à une autre page
Tournez le bouton MENU pour changer de page.
Si rien n'apparaît devant le numéro de page
Tournez le bouton MENU pour déplacer le repère ➤ sur le numéro de page et appuyez sur le bouton MENU. Tournez ensuite le bouton MENU pour changer de page.
Modification du menu USER
Le menu USER MENU CUSTOMIZE vous permet de configurer un menu USER composé uniquement de pages et de paramètres dont vous avez besoin, en ajoutant, supprimant ou remplaçant les pages.
Pour ajouter une nouvelle page
Le menu USER MENU CUSTOMIZE vous permet d'ajouter une page au menu USER. Sur la page EDIT, les paramètres sont déjà définis en usine. Les pages USER 1 EDIT à USER 19 EDIT sont toutes vierges à l'origine. Vous pouvez enregistrer jusqu'à 10 paramètres, y compris des lignes vierges, sur chacune de ces pages.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez le menu TOP (voir page 142).
2 Sélectionnez USER MENU CUSTOMIZE, et appuyez sur le bouton MENU.
Si vous affichez le menu USER MENU CUSTOMIZE pour la première fois, la page CONTENTS du menu apparaît.

Si vous avez utilisé le menu USER MENU CUSTOMIZE précédemment, la dernière page à laquelle vous avez accédé apparaît.
3 Si la page CONTENTS est affichée, appuyez sur le bouton MENU. Puis choisissez parmi USER 1 EDIT à USER 19 EDIT et appuyez sur le bouton MENU. Si une page différente est affichée, tournez le bouton MENU jusqu'à ce que la page désirée apparaisse, puis appuyez sur le bouton MENU.
Exemple : Lorsque la page USER 9 EDIT est sélectionnée

4 Appuyez sur le bouton MENU. Ensuite sélectionnez la ligne où vous souhaitez ajouter un élément et appuyez sur le bouton MENU.
La page EDIT FUNCTION apparaît.

5 Sélectionnez alors INSERT et appuyez sur le bouton MENU.
La page du dernier paramètre ajouté apparaît.
①Appuyez sur le bouton MENU, faites défiler la page jusqu'à faire apparaître l'élément souhaité, puis appuyez à nouveau sur le bouton MENU.
② Appuyez à nouveau sur le bouton MENU pour sélectionner l'élément souhaité, puis rappuyez sur le bouton MENU.
La page USER 9 EDIT apparaît de nouveau. Elle affiche le paramètre ajouté.
7 Répétez les étapes 4 à 6 pour ajouter les éléments restants.
Vous pouvez ajouter jusqu'à 10 paramètres sur une page.
Pour supprimer les éléments d'une page
1 Suivez les étapes 1 à 3 de « Pour ajouter une nouvelle page » à la page 145.
2 Appuyez sur le bouton MENU. Puis sélectionnez l'élément à supprimer et appuyez sur le bouton MENU.
La page EDIT FUNCTION apparaît.
3 Sélectionnez DELETE et appuyez sur le bouton MENU.
La page précédemment affichée réapparaît et le message « DELETE OK? YES ➤ NO » s'affiche en haut à droite.
4 Pour supprimer, sélectionnez YES et appuyez sur le bouton MENU.
Pour remplacer des éléments d'une page
1 Suivez les étapes 1 à 3 de « Pour ajouter une nouvelle page » à la page 145.
2 Appuyez sur le bouton MENU. Puis sélectionnez l'élément à retirer et appuyez sur le bouton MENU. La page EDIT FUNCTION apparaît.
3 Sélectionnez MOVE et appuyez sur le bouton MENU. La page affichée précédemment apparaît de nouveau.
4 Sélectionnez la position où vous voulez placer l'élément et appuyez sur le bouton MENU.
L'élément sélectionné à l'étape 2 est déplacé vers la position que vous avez sélectionnée à l'étape 4.
Pour insérer une ligne vierge
1 Suivez les étapes 1 à 3 de « Pour ajouter une nouvelle page » à la page 145.
2 Appuyez sur le bouton MENU. Ensuite sélectionnez l'élément au-dessus duquel vous voulez insérer une ligne vierge, et appuyez sur le bouton MENU.
La page EDIT FUNCTION apparaît.
3 Sélectionnez BLANK et appuyez sur le bouton MENU.
La page affichée précédemment apparaît de nouveau et une ligne vierge est insérée au-dessus du paramètre spécifié.
Remarque
Remarque Vous ne pouvez pas insérer de ligne vierge sur une page où 10 paramètres ont déjà été enregistrés.
Pour ajouter/supprimer/remplacer des pages
Vous pouvez ajouter, supprimer ou remplacer des pages du menu USER à l'aide de la fonction EDIT PAGE du menu USER MENU CUSTOMIZE.
Pour ajouter une page
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez le menu TOP (voir page 142).
2 Sélectionnez USER MENU CUSTOMIZE, et appuyez sur le bouton MENU.
Si le menu USER MENU CUSTOMIZE est affiché pour la première fois, la page CONTENTS apparaît. Si le menu a déjà été utilisé, la dernière page consultée s'affiche.
3 Si la page CONTENTS est affichée, appuyez sur le bouton MENU. Puis sélectionnez EDIT PAGE et appuyez sur le bouton MENU.
Si une page différente est affichée, tournez le bouton MENU jusqu'à l'apparition de l'écran EDIT PAGE.
La page EDIT PAGE apparaît.
La page EDIT FUNCTION apparaît.
5 Sélectionnez INSERT et appuyez sur le bouton MENU.
La page CONTENTS apparaît.
6 Sélectionnez la page souhaitée et appuyez sur le bouton MENU.
Le numéro et le nom de la page sélectionnée à l'étape 6 sont ajoutés au-dessus du paramètre sélectionné à l'étape 4.
Pour annuler l'ajout d'une page
Avant d'appuyer sur le bouton MENU à l'étape 6, sélectionnez ESC dans le coin supérieur droit de l'écran, et appuyez sur le bouton MENU.
L'écran EDIT PAGE apparaît de nouveau.
Pour supprimer les éléments d'une page
1 Suivez les étapes 1 à 3 de « Pour ajouter une page ».
2 Appuyez sur le bouton MENU. Puis sélectionnez la page à supprimer et appuyez sur le bouton MENU.
La page EDIT FUNCTION apparaît.
3 Sélectionnez DELETE et appuyez sur le bouton MENU.
La page précédemment affichée réapparaît et le message « DELETE OK? YES ➤ NO » s'affiche en haut à droite.
4 Sélectionnez YES et appuyez sur le bouton MENU.
Pour remplacer une page
1 Suivez les étapes 1 à 3 de « Pour ajouter une page ».
2 Appuyez sur le bouton MENU. Puis sélectionnez la page à déplacer et appuyez sur le bouton MENU.
La page EDIT FUNCTION apparaît.
3 Sélectionnez MOVE et appuyez sur le bouton MENU.
L'écran précédent réapparaît.
4 Sélectionnez la position où vous voulez déplacer la page sélectionnée à l'étape 2 et appuyez sur le bouton MENU.
La page est déplacée à la position sélectionnée à l'étape 4.
Réinitialisation des réglages du menu USER sur les réglages standard
Vous pouvez réinitialiser tous les réglages du menu USER aux réglages standard.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page USER FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Le message « PRESET OK? YES ➔ NO » s'affiche.
Les réglages de tous les éléments du menu USER sont remis aux réglages standard.
Réinitialisation des réglages du menu USER aux réglages d'usine par défaut
Vous pouvez réinitialiser tous les réglages du menu USER aux réglages d'usine par défaut.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page USER FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Le message « RESET DATA OK? YES ➔ NO » s'affiche.
Les réglages de tous les éléments du menu USER sont remis aux réglages d'usine par défaut.
Réglage de l'affichage de l'état sur l'écran du viseur et le moniteur LCD
Cette section explique les réglages du menu pour l'affichage de l'écran du viscur. Ces réglages sont également utilisés pour l'affichage du moniteur LCD.
Sélection des éléments d'affichage
Pour sélectionner les éléments à afficher sur l'écran du viseur (avec le DISPLAY du viseur réglé sur ON) et le moniteur LCD, utilisez les pages VF DISP 1 et VF DISP 2 du menu OPERATION.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page VF DISP 1 ou VF DISP 2 du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez sélectionner n'importe lequel des paramètres suivants pour qu'ils s'affichent ou non sur les pages VF DISP 1 ou VF DISP 2.
Page VF DISP 1
| Elément Description | |
| DISP REC FORMAT | Affiche le format d'enregistrement. |
| DISP BIT RATE Indication d'enregistrement HQ, SP ou LP. | |
| DISP SYSTEM Fréquence du système | |
| DISP 16:9 Indication de rapport d'aspect lors de l'enregistrement de signaux SD. | |
| DISP ZOOM ^1) | Indication de position de zoom |
| DISP FOCUS ^1) | Réglage de mise au point |
| DISP BATT REMAIN ^2) | Affiche la tension de la batterie ou la capacité restante de la batterie. |
| DISP REC/PLAY Indications REC, PLAY, F REV et F FWD | |
| DISP TIME CODE | Affiche le code temporel. |
1) Selon l'objectif monté, cet élément peut ne pas apparaître.
2) Quand un système de batterie Anton Bauer ou un pack batterie BP-GL65-GL95 est installé, la puissance restante de la batterie est indiquée sous forme de pourcentage (%) selon le réglage de cet élément.
INT: Quand l'une des batteries ci-dessus est installée, la puissance restante est indiquée sous forme de pourcentage (%) en cas de changement de valeur ou si la puissance restante est faible.
AUTO: La puissance restante est indiquée sous forme de pourcentage (%) quand une des batteries ci-dessus est installée. Sinon, la tension (VOLT) est affichée en continu.
VOLT: La tension (VOLT) est affichée en continu.
Page VF DISP 2
| Elément Description | |
| DISP 5600K Affiche | « 5600K ». |
| DISP FILTER Affiche | les types de filtre ND. |
| DISP WHITE Affiche | la mémoire d’équilibre des blancs sélectionnée. |
| DISP GAIN Affiche | la valeur de gain. |
| DISP SHUTTER Affiche | la vitesse d’obturation et le mode ECS. |
| DISP AUDIO Affiche | le niveau audio. |
| DISP DISC Affiche | la capacité restante du disque. |
| DISP IRIS Indication | de réglage du diaphragme d’objectif |
| DISP LOW LIGHT Indication | « LOW LIGHT » quand le niveau vidéo moyen est inférieur à un certain seuil. |
| DISP INTERVAL Indication | « INTERVAL TIME » lors d’un enregistrement à intervalle. |
3 Tournez le bouton MENU pour sélectionner le réglage souhaité (ON, OFF ou une valeur) puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 jusqu'à ce que vous ayez réglé tous les éléments désirés.
Messages de confirmation de changement de réglage et de progression d'ajustement
Les messages indiquant des changements de réglage, la progression et les résultats d'ajustement, de même que les situations indiquées par ces messages, sont comme suit.
Messages de confirmation de changement de réglage et de progression d'ajustement
| Situation | Message devant apparaître |
| La sélection du filtre a été modifiée | FILTER : n(où n = 1, 2, 3, 4) |
| Le réglage du gain a été modifié | GAIN : n(où n = -3dB, 0dB, 3dB, 6dB, 9dB,12dB, 18dB, 24dB, 30dB, 36dB, 42dB, 48dB) |
| Le réglage du commutateur WHITE BAL a été modifié | WHITE : n(où n = A CH, B CH, PRESET) ou ATW : RUN |
| Situation | Message devant apparaître |
| Les commutateurs OUTPUT/DCC ont été réglés sur DCC ON ou OFF | DCC : ON (ou OFF) |
| Le réglage de la vitesse et du mode d'obturation a été modifié1) | SHUTTER : 1/100 (ou 1/ 125, 1/250, 1/500, 1/ 1000, 1/2000, ECS, SLS) |
| L'équilibre des noirs ou des blancs a été ajusté | Ex : WHITE: OK |
1) Le message correspondant est également affiché pendant 3 secondes environ lorsque le commutateur SHUTTER est réglé sur ON.
Réglage de l'affichage des repères
Vous pouvez activer ou désactiver l'affichage des repères central et de zone de sécurité et sélectionner si la zone indiquée par le repère de zone de sécurité correspond à 80%, 90%, 92,5% ou 95% de la surface de l'écran.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page MARKER du menu USER (ou OPERATION) et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur la page MARKER.
| Elément Description | |
| MARKER | Si vous ne voulez qu'aucun repère ne soit affiché, réglez sur OFF. |
| CENTER | Pour afficher le repère central, réglez ce paramètre sur ON. |
| SAFETY ZONE | Pour afficher la zone de sécurité, réglez ce paramètre sur ON. |
| SAFETY AREA | Sélectionne la surface de zone de sécurité. |
| ASPECT | Pour afficher le repère de format, réglez ce paramètre sur ON. |
| ASPECT SELECT | Sélectionne le type de repère de format. (14:9/13:9/4:3) |
3 Tournez le bouton MENU pour sélectionner le réglage souhaité puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 jusqu'à ce que vous ayez réglé tous les éléments désirés.
Réglage de l'affichage de l'écran du viseur
Vous pouvez effectuer des réglages des fonctions de l'affichage de l'écran du viseur.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page VF SETTING du menu USER (OPERATION), et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur la page VF SETTING.
| Elément Description | |
| ZEBRA Active (ON) | ou désactive (OFF) la mire zébrée.1) |
| ZEBRA SELECT Sélectionne ZEBRA 1, ZEBRA 2 ou BOTH. | |
| ZEBRA 1 DET. LVL | Ajuste le niveau de la mire ZEBRA 1 (30% à 107%). (Le réglage d’usine par défaut est 70%.) |
| PEAKING VOL.LINK | Pour les réglages de l’image du viseur effectués avec la commande PEAKING, la commutation se fait entre le couplage (ON) et le non-couplage (OFF) de l’ajustement du peaking et de l’ajustement du niveau de détail. |
| H DETAIL LEVEL Règle le détail H de l’image du viseur. | |
| V DETAIL LEVEL Règle le détail V de l’image du viseur. | |
| DETAIL FREQ Active ou désactive la fonction de détail VF et ajuste le niveau. (NORM/HIGH) | |
| VF ASPECT Sélectionne le format d’image du viseur (AUTO/4:3).2) | |
1) Lorsque vous utilisez le viseur qui n'est pas équipé d'un commutateur ZEBRA, active ou désactive l'affichage à l'aide de ce paramètre. Lorsque vous utilisez le viseur équipé d'un commutateur ZEBRA, l'opération du commutateur et l'opération de ce menu sont toutes deux effectives (l'opération la plus récente prévaut).
2) Lorsque le paramètre VF ASPECT est réglé sur AUTO, il est lié au réglage du paramètre « ASPECT RATIO (DV) » de la page FORMAT.
3 Tournez le bouton MENU pour sélectionner le réglage souhaité puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 jusqu'à ce que vous ayez réglé tous les éléments désirés.
Enregistrement des données de prise de vue superposées aux barres de couleur
Vous pouvez sélectionner les données de prise de vue enregistrées superposées aux barres de couleur. Vous pouvez également sélectionner l'identifiant de prise de vue (1 à 4) défini à la page SHOT ID qui sera enregistré superposé sur l'image.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SHOT DISP du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur la page SHOT DISP.
| Elément Description | |
| SHOT DATE Sélectionne si oui ou non les données de prise de vue sont superposées (ON ou OFF). | |
| DATE MODE Pour sélectionner le format d'affichage de la date. (Entre Y/M/D, M/D/Y et D/M/Y) | |
| SHOT TIME Sélectionne si oui ou non l'heure de prise de vue est superposée (ON ou OFF). | |
| TIME MODE Bascule entre l'indication de l'heure entre 12 heures et 24 heures. | |
| SHOT ID SEL | Sélectionne si oui ou non l'identifiant de prise de vue de la page SHOT ID est superposé. Pour effectuer un enregistrement superposé, sélectionnez le numéro SHOT ID (1 à 4). |
3 Tournez le bouton MENU pour sélectionner le réglage souhaité (ON, OFF ou une valeur) puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 jusqu'à ce que vous ayez réglé tous les éléments désirés.
Réalisation d'un enregistrement superposé
Pour enregistrer réellement les paramètres sélectionnés pour un enregistrement superposé dans la page SHOT DISP, réglez le commutateur OUTPUT/DCC sur BARS, DCC OFF. Les paramètres sélectionnés pour l'enregistrement superposé apparaissent sur l'écran et sont enregistrés superposés aux barres de couleur.
(Exemple d'affichage : montre le cas où SHOT DATE est sur ON.)

Définition de l'identifiant de prise de vue
Vous pouvez définir un identifiant de prise vue (ID) jusqu'à 12 caractères alphanumériques, espaces et symboles. Lorsque le commutateur OUTPUT/DCC est réglé sur BARS, DCC OFF, cet ID de prise de vue est émis avec le signal à barres de couleur. Quatre ID de prise de vue sont disponibles, de ID-1 à ID-4 et vous pouvez sélectionner l'ID de prise de vue à enregistrer superposé aux barres de couleur.
Remarque
Lorsque le menu apparaît, l'ID de prise de vue n'apparaît pas même si le signal à barres de couleur est émis.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SHOT ID du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Un repère ■ apparaît au-dessus de la position du premier caractère dans la chaîne et les caractères peuvent à présent être saisis.
Lorsque vous saisissez l'ID de prise de vue pour la première fois, passez à l'étape ②.
①Tournez le bouton MENU pour déplacer le repère ■ sur le caractère que vous souhaitez modifier puis appuyez sur le bouton MENU.
5 Une fois la saisie des caractères terminée, tournez le bouton MENU pour déplacer le repère ■ sur END puis appuyez sur le bouton MENU.
Ceci fait sortir du mode de saisie de caractères et vous ramène à la page SHOT ID.
Pour insérer un espace
A l'étape 3 ci-dessus, déplacez le repère ■ sur INS, puis appuyez sur le bouton MENU. Pour annuler l'insertion d'un espace, déplacez le repère ■ sur RET et appuyez sur le bouton MENU.
A l'étape 3 de « Définition de l'identifiant de prise de vue » à la page 151, placez ■ sur DEL, et appuyez sur le bouton MENU. Ceci permet de supprimer le caractère situé sous le repère ■ dans la ligne d'ID de prise de vue. Pour annuler la suppression du caractère, déplacez le repère ■ sur RET et appuyez sur le bouton MENU.
Pour annuler une modification de l'identifiant de prise de vue
Avant d'exécuter l'étape 5 de « Définition de l'identifiant de prise de vue » à la page 151, placez ➤ sur ESC et appuyez sur le bouton MENU.
Contôle de l'affichage d'état
Vous pouvez confirmer les réglages ou l'état du caméscope en montrant l'affichage d'état sur l'écran.
Eléments de l'affichage du statut
- FORMAT : Format d'enregistrement vidéo réglé sur cette unité
- WHITE : Température de couleur de l’équilibre des blancs
- CLIP CONT REC : Réglage de active/désactive la fonction d'enregistrement continu de plan
- ASSIGN : Réglages des commutateurs ASSIGN 1 à 4
• TIME CODE : DF ou NDF
• COMPONENT OUT : Sortie depuis le connecteur VIDEO OUT
• AUDIO : Format d'enregistrement audio réglé sur cette unité
• F.MIC : Réglage du microphone avant
• CH1 à CH4 : Ajustement de bouton pour chaque canal audio
Pour montrer l'affichage d'état
Placez le commutateur MENU sur STATUS lorsque le menu n'est pas affiché.
Réglage des valeurs de gain pour les positions du commutateur GAIN
Vous pouvez régler les valeurs de gain pour les positions L, M et H du commutateur GAIN, ce qui active le gain de l'amplificateur vidéo.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page GAIN SW du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Vous pouvez régler les paramètres suivants sur la page GAIN SW.
| Elément Description | |
| GAIN LOW Définit la valeur de gain correspondant à la position L du commutateur GAIN. | |
| GAIN MID Définit la valeur de gain correspondant à la position M du commutateur GAIN. | |
| GAIN HIGH Définit la valeur de gain correspondant à la position H du commutateur GAIN. | |
| GAIN TURBO En assignant TURBO au commutateur ASSIGN, règle la valeur de gain correspondant au commutateur ASSIGN (voir page 156). |
2 Sélectionnez l'élément correspondant à la position du commutateur, et appuyez sur le bouton MENU.
3 Tournez le bouton MENU pour sélectionner la valeur de gain et appuyez sur le bouton MENU.
Vous pouvez sélectionner depuis -3, 0, 3, 6, 9, 12, 18, 24, 30, 36, 42 et 48 dB.
Pour modifier le gain correspondant à une autre position du commutateur, répétez les étapes 2 et 3.
Sélection des signaux de sortie
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page OUTPUT du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez COMPONENT OUT et appuyez sur le bouton MENU.
3 Sélectionnez l'un des suivants et appuyez sur le bouton MENU.
AUTO : Bascule entre HD YPbPr et SD YPbPr, selon le format d'enregistrement. Cela s'applique autant à l'enregistrement qu'à la lecture.
HD YPbPr : Quel que soit le format d'enregistrement, la sortie est HD YPbPr lors de l'enregistrement. Sortie SD YPbPr uniquement pour la lecture en format DVCAM.
SD YPbPr : Quel que soit le format d'enregistrement, la sortie est SD YPbPr. Cela s'applique autant à l'enregistrement qu'à la lecture.
Réglage manuel de la température de couleur
Vous pouvez ajuster manuellement la valeur de l'équilibre des blancs en réglant la température de couleur.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page WHITE du menu PAINT, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur la page WHITE.
| Elément Description | |
| COLOR TEMP | Règle la température de couleur pour la valeur souhaitée. Ajustez la valeur en regardant l'image réelle car la source d'erreur est plus importante pour l'ajustement d'une température de couleur élevée. |
| C TEMP BAL | Ajustez plus précisément la valeur lorsque le réglage de la température de couleur par COLOR TEMP n'est pas satisfaisant. |
| R GAIN | uniquement la valeur de R GAIN. |
| B GAIN | uniquement la valeur de B GAIN. |
| D5600K | a température de couleur sur environ 5600K. |
Le tableau ci-dessus illustre le réglage de l'équilibre des blancs du canal A. Les paramètres suivis d'un sont utilisés pour ajuster l'équilibre des blancs du canal B.
3 Tournez le bouton MENU pour sélectionner le réglage souhaité puis appuyez sur le bouton MENU.
4 Répétez les étapes 2 et 3 jusqu'à ce que vous ayez réglé tous les éléments désirés.
Spécification d'un décalage pour le réglage automatique de l'équilibre des blancs
En définissant un décalage pour la valeur de l'équilibre automatique des blancs, vous pouvez rendre l'image plus chaude ou plus froide.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page OFFSET WHITE du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément de réglage souhaité et appuyez sur le bouton MENU.
Vous pouvez régler les paramètres suivants sur la page OFFSET WHITE.
| Elément Description | |
| OFFSET WHITE | Lorsque cet élément est réglé sur ON, le décalage réglé sur cette page est ajouté à l’équilibre des blancs du canal A. |
| WARM-COOL | Si OFFSET WHITEest sur ON, règle le décalage de l’équilibre des blancs du canal A, à l’aide de la température de couleur. Ajustez la valeur en regardant l’image réelle car la source d’erreur est plus importante pour l’ajustement d’une température de couleur élevée. |
| COLOR FINE | Ajuste la valeur plus précisément si l’ajustement via WARM-COOn’est pas satisfaisant. |
| OFFSET WHITE | Lorsque cet élément est réglé sur ON, le décalage réglé sur cette page est ajouté à l’équilibre des blancs du canal B. |
| WARM-COOL | Si OFFSET WHITEest sur ON, règle le décalage de l’équilibre des blancs du canal B, à l’aide de la température de couleur. Ajustez la valeur en regardant l’image réelle car la source d’erreur est plus importante pour l’ajustement d’une température de couleur élevée. |
| COLOR FINE | Ajuste la valeur plus précisément si l’ajustement via WARM-COOn’est pas satisfaisant. |
3 Règle le commutateur WHITE BAL sur le canal (A ou B) que vous désirez régler.
Remarque
Si le commutateur WHITE BAL n'est pas réglé sur A ou B, les valeurs ajustées ne sont pas reflétées sur la sortie vidéo même si vous réalisez l'opération suivante.
4 Tournez le bouton MENU pour réaliser les réglages de chaque paramètre et appuyez sur le bouton MENU.
Si vous désirez régler l'autre canal, revenez à l'étape 2.
Réglage du montant de compensation des dominantes de couleur par filtres ND
Les filtres ND internes sont de couleur presque neutre, mais il y a une légère dominante de couleur pour chaque
filtre. Ceci peut déplacer la balance des blancs lorsque vous changez la position du sélecteur FILTER.
La fonction ND COMP rectifie automatiquement cet effet en mémorisant une compensation de couleur pour chaque filtre.
Remarquez que ces valeurs de compensation sont convenablement ajustées quand l'unité sort de l'usine. Vous n'aurez normalement pas besoin de suivre la procédure suivante.
Pour régler la compensation des dominantes de couleur
1 Filmez une carte blanche ou avec un dégradé de gris et effectuez un zoom pour qu'elle remplisse l'écran.
2 Réglez le sélecteur FILTER sur la position 4, et ajustez l'éclairage pour que « OK » s'affiche quand la balance des blancs est ajustée.
3 Affichez la page ND COMP du menu ADVANCED, puis appuyez sur la touche MENU.
Pour les détails sur les opérations de menu, voir « Opérations de base des menus » à la page 142.
4 Réglez ND OFFSET ADJUST sur ON.
5 Réglez le sélecteur FILTER sur la position 1, et ajustez l'iris et la balance des blancs, automatiquement ou manuellement.
6 Vérifiez que « ND1:OK » s'affiche quand le réglage est terminé.
7 Réglez le sélecteur FILTER sur la position 2, et ajustez l'iris et la balance des blancs, automatiquement ou manuellement.
8 Vérifiez que « ND2:OK » s'affiche quand le réglage est terminé.
9 Répétez l'étape 5 avec le sélecteur FILTER placé sur les positions 3 et 4.
10 Lorsque « ND COMPLETE! » apparaît, et les affichages pour chaque filtre ND sont devenus
« ND1:OK », « ND2:OK », « ND3:OK » et
« ND4:OK », réglez POWER sur OFF.
Remarque
Lorsque vous réglez de nouveau l'interrupteur POWER sur ON et affichez la page ND COMP, ND OFFSET ADJUST sera réglé sur OFF.
Bien que l'élément ND OFFSET ADJUST soit OFF, les réglages de compensation que vous avez définis sont mémorisés et la fonction de compensation est
active. Réglez de nouveau l'élément ND OFFSET ADJUST sur ON si vous souhaitez définir de nouveaux réglages de compensation.
Pour effacer les réglages de compensation des dominantes de couleur
1 Affichez la page ND COMP du menu ADVANCED, puis appuyez sur la touche MENU.
Pour les détails sur les opérations de menu, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez CLEAR ND OFFSET, puis appuyez sur la touche MENU.
3 Lorsque le message « CLEAR DATA OK? YES → NO » s'affiche, sélectionnez YES et appuyez sur la touche MENU.
4 Lorsque le message « COMPLETE! » s'affiche, réglez l'interrupteur POWER sur OFF.
Sélection de tables gamma
Vous pouvez sélectionner les courbes gamma parmi les 5 motifs préréglés, quand vous souhaitez réaliser une gradation, une reproduction des couleurs et d'autres effets comme dans un film.
1 Affichez la page PAINT du menu PAINT, puis sélectionnez GAMMA SELECT et appuyez sur la touche MENU.
Pour les détails sur les opérations de menu, voir « Opérations de menu de base » à la page 142.
2 Sélectionnez l'élément souhaité et appuyez sur le bouton MENU.
Les réglages suivants sont disponibles.
| Elément Description | |
| STD Réglage standard (réglage usine par défaut) | |
| CINE1 Adoucit les contrastes dans les sections plus sombres et accentue les changements de gradation dans les sections plus claires, pour réaliser un effet calme et tranquille. | |
| CINE2 Donne pratiquement les mêmes résultats que CINE1. Sélectionnez-le quand vous souhaitez obtenir des signaux vidéo 100% pour le montage ou d'autre objectifs. | |
| CINE3 Accentue le | contraste entre le clair et le sombre plus que CINE1 et CINE2, et accentue aussi les changements de gradation du côté noir. |
| CINE4 Accentue le | contraste des sections sombres plus encore que CINE3. Le contraste dans les sections sombres est plus faible que STD, et le contraste dans les sections plus claires plus fort. |
Remarque
Quand vous sélectionnez CINE1 à CINE4, le point rotule est fixé à la valeur préréglée et ne peut pas être ajusté, même si vous réglez KNEE à la page SW STATUS du menu PAINT à ON. DCC est aussi invalidé.
Réglages de bruit réduit
Le mode de bruit réduit vous permet d'obtenir une vidéo claire sans excès de bruit sous un éclairage faible.
1 Sélectionnez LOW NOISE MODE sur la page CAM CONFIG du menu MAINTENANCE, puis appuyez sur le bouton MENU.
Pour les détails sur les opérations de menu, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez l'élément souhaité et appuyez sur le bouton MENU.
Vous pouvez effectuer les réglages suivants.
| Elément | Description |
| OFF Rég | age standard (par défaut) |
| 1 Réduction du bruit à l’aide des circuits de réduction de bruit, sans diminution de sensibilité. LeLes résolutions et gradations sous éclairage faible sont un peu moins élevées. | |
| 2 Réduction de bruit supérieure au réglage 1 en diminuant la sensibilité. Par rapport au réglage OFF, la sensibilité est inférieure d’environ 20%, et la gamme dynamique est inférieure d’environ 20%. (La sensibilité diminue jusqu’à environ F8, par rapport au F9 standard.) | |
Assignation de fonctions aux commutateurs ASSIGN
Vous pouvez assigner les fonctions désirées à chacun des commutateurs ASSIGN.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page ASSIGNABLE du menu OPERATION, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Vous pouvez assigner des fonctions en utilisant les paramètres suivants.
| Elément Description | |
| ASSIGN SW <1> | Assigne la fonction au commutateur ASSIGN 1. |
| ASSIGN SW <2> | Assigne la fonction au commutateur ASSIGN 2. |
| ASSIGN SW <3> | Assigne la fonction au commutateur ASSIGN 3. |
| ASSIGN SW <4> | Assigne la fonction au commutateur ASSIGN 4. |
2 Sélectionnez le commutateur ASSIGN (ASSIGN SW <1> à <4>) et appuyez sur le bouton MENU.
La fenêtre ASSIGN SW (1 à 4) SEL correspondante apparaît. Vous pouvez assigner l'une des fonctions suivantes au commutateur ASSIGN.
| Fonction Description | |
| OFF N'assigne pas | de fonction. |
| MARKER Active et | désactive l'affichage de tous les repères. a) |
| RETAKE Supprime | le dernier plan enregistré. (Cette fonction est désactivée lorsque la fonction d'enregistrement continu de plan est activée.) |
| ATW | Active ou désactive ATW. |
| LENS RET | Utilise la fonction de passage en revue d'enregistrement. |
| REC SWITCH | Démarre/arrête l'enregistrement. |
| TURBO SWITCH | Utilise la valeur de gain turbo réglée dans GAIN TURBO (voir page 153). |
| ZOOM TELE/WIDE | Règle ASSIGN SW<3> sur zoom d'objectif TELE, et ASSIGN SW<4> sur zoom d'objectif WIDE. (ASSIGN SW<1> et ASSIGN SW<2> ne peuvent être attribués à zoom.) |
| ZOOM WIDE/TELE | Règle ASSIGN SW<3> sur zoom d'objectif WIDE, et ASSIGN SW<4> sur zoom d'objectif TELE. (ASSIGN SW<1> et ASSIGN SW<2> ne peuvent être attribués à zoom.) |
| FREEZE MIX Émet | l'image figée et l'entrée caméra en alternance, pour permettre l'alignement d'image (balance automatique). |
| SHOT MARK1 Utilise | la fonction de repère de plan 1. |
| SHOT MARK2 Utilise | la fonction de repère de plan 2. |
| EZ MODEb) | Active ou désactive le mode EZ. |
| EZ FOCUSb) | Active ou désactive la fonction de mise au point EZ. |
| SKIN DETAIL ON/OFFb) | Active ou désactive la fonction de réglage du détail du teint. |
| SPOT LIGHTb) | Utilise le mode de spot pour diaphragme automatiqued) |
| BACK LIGHTb) | Utilise le mode de rétroéclairage pour diaphragme automatiquee) |
| TLCSb), c) | Entre ou quitte le mode TLCS. |
| PICTURE CACHE | Active ou désactive la fonction de cache d'image. |
| AWB Exécute la fonction d'équilibre automatique des blancs. | |
| SHUTTER SW Active | ou désactive l'obturation. |
| SHUTTER MODE Exécute la commutation du mode d'obturation et de la vitesse d'obturation. | |
| CLIP CONT REC Active | ou désactive la fonction de d'enregistrement continu de plan. |
a) Même lorsque le paramètre MARKER est réglé sur OFF sur la page MARKER du menu OPERATION, les commutateurs ASSIGN vous permettent d'afficher ou non tous les repères.
b) Fonction assignable aux commutateurs ASSIGN 1 et ASSIGN 2 uniquement
c) Abréviation pour Total Level Control System. Une fonction d'opération du contrôle de gain automatique (AGC) et d'obturateur électronique (AE) pour convenir aux conditions variables d'éclairage lors de la prise de vue.
d) A utiliser lors de prise de vue d'un sujet sur lequel est dirigé un spot.
e) A utiliser lors de prise de vue d'un sujet rétroéclairé.
3 Sélectionnez la fonction souhaitée et appuyez sur le bouton MENU.
La fonction est assignée, et la page ASSIGNABLE apparaît à nouveau.
Sélection du fichier d'objectif
Vous pouvez modifier le fichier d'objectif en fonction de l'objectif utilisé.
1 Affichez la page LENS FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
La page LENS FILE affiche le nom et la valeur de réglage du diaphragme de l'objectif actuellement sélectionné.
3 Sélectionnez ON et appuyez sur le bouton MENU.
Sélection du rapport d'aspect
Commuter le format de l'image (rapport d'aspect) pour l'enregistrement DVCAM
Vous pouvez commuter le format de l'image (rapport d'aspect) pour l'enregistrement DVCAM.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page FORMAT du menu USER (ou OPERATION), et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
3 Tournez le bouton MENU pour sélectionner le rapport d'aspect souhaité (16:9/4:3), et appuyez sur le bouton MENU.
Réglage du rapport d'aspect en mode HD
Vous pouvez sélectionner le rapport d'aspect vidéo converti à la baisse depuis HD pour une sortie en SD.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page OUTPUT du menu OPERATION, et appuyez sur le bouton MENU.
2 Sélectionnez HD→SD, et appuyez sur le bouton MENU.
3 Tournez le bouton MENU pour sélectionner le rapport d'aspect souhaité (16:9/4:3), et appuyez sur le bouton MENU.
Remarque
Le rapport d'aspect d'une sortie composite analogique HD est toujours de 16:9.
Pour afficher le rapport d'aspect « 16:9 » sur l'écran du viseur
Lorsque le format d'enregistrement est DVCAM et le rapport d'aspect 16:9, vous pouvez afficher l'indication « 16:9 » sur l'écran du viseur en réglant DISP 16:9 sur la page VF DISP 1 du menu OPERATION sur ON.
Pour les détails, voir « Sélection des éléments d'affichage » à la page 148.
A propos du mode de balayage CCD
Cette unité vous permet d'enregistrer en mode de balayage progressif ou entrelacé. Vous pouvez sélectionner l'un des modes de balayage suivants à l'aide de la page FORMAT du menu OPERATION.
- Mode 60i (balayage entrelacé)
• Mode 30P (balayage progressif) - Mode 23.98P
Méthode d'avancement pour l'enregistrement au format DVCAM en mode 23.98P
Les signaux vidéo DVCAM enregistrés en mode 23.98P sont avancés en 2-3 et enregistrés sur un disque comme signaux 60i.
| DF/NDF But | Remarques | |
| DF Pour obtenir un effetsimilaire à celui obtenuavec la prise de vue en23.98P en maintenantle mode de balayageentrelacé. | — | |
| NDF Pour reconvertir en23.98P avec unlogiciel de montagenon linéaire (NLE).(Sélectionnez selon lelogiciel de montagenon linéaire utiliséNLE.) | Il y aura un parasite sur l'image enregistrée si vous changez le mode defonctionnement du générateur de code temporel interne à l'aide du commutateur F-RUN/SET/R-RUN sur le panneau latéral de contrôle pendant l'enregistrement.Les signaux vidéo et audio et le code temporel transmis via i.LINK peuvent ne pas êtreconsécutifs au démarrage de l'enregistrement.Remarques sur l'avancement 2-3Lorsque le commutateur PRESET/REGEN/CLOCK sur le panneau latéral de contrôleest réglé sur CLOCK, cet appareil fonctionne en mode DF. La synchronisation du codetemporel et de l'image avancée est désactivée.Lorsqu'un code temporel en mode temps réel est transmis via le connecteur TC IN, cetappareil fonctionne en mode DF et la synchronisation de l'image avancée et du codetemporel est désactivée. Ce réglage reste en vigueur jusqu'à ce que le réglage decode temporel (F-RUN/R-RUN ou DF/NDF) soit changé. | |
Avancement 2-3 en mode 23.98P

Sauvegarde et chargement des données de réglage de l'utilisateur
Chapitre
6
Sauvegarde et chargement de fichiers de l'utilisateur
Le caméscope comporte une fente « Memory Stick » qui vous permet de sauvegarder les réglages dans le menu USER sur le « Memory Stick » sous forme d'un fichier d'utilisateur. Vous pouvez charger ces fichiers à partir du « Memory Stick » pour rappeler immédiatement une configuration de réglages particulière. En plus des fichiers utilisateur, dans un « Memory Stick » vous pouvez sauvegarder des fichiers de scène, des fichiers d'objectif et les fichiers ALL.
Lorsqu'un menu est affiché, vous pouvez configurer le caméscope de telle sorte que la page de menu relative à un fichier appropriée s'affiche automatiquement à l'insertion d'un « Memory Stick ».
Pour les détails sur les fichiers de scène, voir « Sauvegarde et chargement de fichiers de scène » à la page 164.
Pour les détails sur les fichiers d'objectif et les fichiers ALL, voir « Liste des menus » à la page 117.
Manipulation du « Memory Stick »
Le « Memory Stick » peut être inséré ou retiré du caméscope que ce dernier soit sous ou hors tension.
« Memory Stick » utilisable avec ce caméscope
Avec ce caméscope, vous pouvez utiliser un « Memory Stick » de la marque Sony dont la capacité ne dépasse pas 128 Mo, et un « Memory Stick PRO » de la marque Sony dont la capacité ne dépasse pas 2 Go.
Pour en savoir plus, voir « A propos du « Memory Stick » » à la page 193.
Pour insérer un « Memory Stick »
1 Ouvrez le couvercle de fente de « Memory Stick » à l'arrière du caméscope.

2 Insérez le « Memory Stick » avec l'étiquette orientée vers le logo « Memory Stick » sur le caméscope.

Côté étiqueté du « Memory Stick »
Remarque
S'il ne s'adapte pas correctement dans la fente ou si une certaine résistance s'oppose à son insertion, le « Memory Stick » peut être dans le mauvais sens ou à l'envers. Ne forcez pas pour insérer le « Memory Stick ». Confirmez le sens de l'encoche et de la flèche sur le « Memory Stick » avant de l'insérer, puis essayez à nouveau de l'insérer.
Pour retirer le « Memory Stick »
1 Assurez-vous que l'indicateur d'accès n'est pas allumé, puis enfoncez doucement le « Memory Stick » une fois et relâchez-le.
Le « Memory Stick » se dégage.
Remarque
Ne retirez pas le « Memory Stick » lorsque l'indicateur d'accès est allumé. Vous risquez de perdre des données ou d'endommager le « Memory Stick ».
Pour protéger les données sauvegardées
Pour éviter l'effacement accidentel de données de configuration importantes, faites glisser le commutateur LOCK sur le « Memory Stick » à droite, en position de protection en écriture.

Il est désormais impossible d'écrire ou de supprimer des données sur le « Memory Stick ». Si vous essayez d'écrire ou de supprimer des données, le message « MEMORY STICK LOCKED » apparaît et les données ne peuvent pas être écrasées ni effacées.
Remarques sur l'utilisation et le stockage du « Memory Stick »
Pour utiliser et stocker le « Memory Stick », notez les points suivants.
- Evitez de toucher le connecteur du « Memory Stick » avec la main ou un objet métallique.
- N'apposez sur le « Memory Stick » que l'étiquette fournie à cet effet.
- Ne laissez pas tomber le « Memory Stick », ne le déformez pas et évitez les chocs externes.
- N'essayez pas de démonter ou modifier le « Memory Stick ».
- Evitez toute projection de liquide sur le « Memory Stick ». - Evitez d'utiliser ou de stocker le « Memory Stick » dans un endroit exposé :
- aux températures élevées comme l'intérieur d'un véhicule garé en plein soleil ou à proximité d'un chauffage.
- à un rayonnement direct du soleil.
- Lorsque vous stockez et transportez le « Memory Stick », conservez-le dans son boîtier d'origine pour assurer la protection des données importantes.
- Ne formatez pas le « Memory Stick » à l'aide d'un PC. Formatez le « Memory Stick » sur la page MEMORY STICK du menu FILE.
Sauvegarde des données du menu USER (fichier d'utilisateur) sur le « Memory Stick »
Vous pouvez sauvegarder sur le « Memory Stick » les réglages du menu USER stockés dans le caméscope comme fichiers utilisateur.
Vous pouvez sauvegarder jusqu'à 100 fichiers utilisateur dans le « Memory Stick ».
Insérez le « Memory Stick » dans la fente de « Memory Stick », puis procédez comme indiqué ci-dessous.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page USER FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Définissez l'identifiant de fichier avant de passer à l'étape 2.
Pour les détails sur le réglage de l'identifiant de fichier, voir « Pour définir l'identifiant de fichier » à la page 162.
2 Sélectionnez USER FILE SAVE, et appuyez sur le bouton MENU.
La page USER SAVE s'affiche.
3 Tournez le bouton MENU jusqu'à ce que la page contenant le numéro de fichier souhaité apparaisse, et appuyez sur le bouton MENU.
Le message « SAVE OK? YES ➔ NO » s'affiche.
L'indicateur d'accès s'allume. Une fois la sauvegarde terminée, le message « COMPLETE » s'affiche et l'indicateur d'accès s'éteint.
Si aucun « Memory Stick » n'a été inséré, le message « NO MEMORY STICK » s'affiche. Insérez un « Memory Stick » et effectuez l'opération encore une fois.
Si vous sélectionnez un numéro de fichier sur lequel des données ont déjà été sauvegardées
Le message « OVERWRITE OK? YES ➔ NO » s'affiche.
- Pour interrompre l'écrasement, appuyez sur le bouton MENU en laissant sur NO.
- Pour procéder à l'écrasement, sélectionnez YES et appuyez sur le bouton MENU.
Vous pouvez sélectionnez les informations affichées sur la page USER SAVE ou USER LOAD.
Pour en savoir plus, voir « Pour sélectionner les paramètres d'informations de fichier à afficher » à la page 163.
Réglages du menu USER à sauvegarder dans le « Memory Stick »
Les réglages des paramètres de toutes les pages du menu USER sont sauvegardés dans le « Memory Stick » sous forme de fichier d'utilisateur.
Si des données ne peuvent pas être sauvegardées
Si l'un des messages d'erreur suivants apparaît pendant ou après l'opération de sauvegarde, les données ne sont pas sauvegardées.
| Message d’erreur | Cause Action | |
| NO MEMORY STICK (clignotant) | Aucun « Memory Stick » n’est inséré. | Insérez ou réinsérez le « Memory Stick ». |
| MEMORY STICK LOCKED | Le commutateur de protection en écriture du « Memory Stick » est réglé sur LOCK. | Réglez le commutateur LOCK sur la position permettant l’écriture. |
| MEMORY STICK ERROR (clignotant) | Défaut du circuit ou du « Memory Stick ». | Contrôlez à nouveau et consultez votre revendeur Sony. |
Pour définir l'identifiant de fichier
Avant de sauvegarder des données sur un « Memory Stick », il est recommandé de définir un identifiant de fichier pour que le « Memory Stick » puisse l'identifier. Lorsque des données sont sauvegardées sur un « Memory Stick », l'identifiant de fichier est sauvegardé sur le « Memory Stick » avec les données.
Remarque
Définissez l'identifiant de fichier avant de sauvegarder les données sur le « Memory Stick ». Sinon, l'identifiant de fichier n'est pas sauvegardé avec les autres données.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page USER FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez F. ID et appuyez sur le bouton MENU.
Une table de caractères s'affiche.
4 Une fois que vous avez terminé de saisir l'identifiant de fichier, tournez le bouton MENU pour placer ■ sur END, puis appuyez sur le bouton MENU.
L'identifiant de fichier entré est maintenant affiché.
Après le réglage de l'identifiant de fichier, suivez la procédure à partir de l'étape 2 dans « Sauvegarde des données du menu USER (fichier d'utilisateur) sur le « Memory Stick » » à la page 161.
L'identifiant de fichier défini est sauvegardé dans le « Memory Stick » avec les données.
Pour sélectionner les paramètres d'informations de fichier à afficher
Vous pouvez sélectionner les paramètres d'informations de fichier à afficher aux pages USER FILE SAVE et USER FILE LOAD (P00 à P19). Ce sont les pages qui permettent de sauvegarder et rappeler les données sur et depuis le « Memory Stick ».
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page USER FILE LOAD ou la page USER FILE SAVE du menu USER FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Appuyez sur le bouton MENU puis sélectionnez DISPLAY MODE et appuyez sur le bouton MENU.
3 Sélectionnez le type d'information de fichier souhaité (voir le tableau suivant), et appuyez sur le bouton MENU.
| Type d'affichage Description | |
| ALL Identifiant de fichier (10 caractères) et date (année/mois/jour) | |
| F.ID Identifiant de fichier (16 caractères) | |
| DATE Date sauvegardée (année/mois/jour/heures/minutes/secondes) | |
| MODEL Informations sur le modèle |
Chargement des données sauvegardées à partir d'un « Memory Stick »
Remarque
Les données chargées à partir du « Memory Stick » écrasent les données sauvegardées dans le caméscope.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page USER FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez USER FILE LOAD, et appuyez sur le bouton MENU.
La page P00 USER LOAD s'affiche.
4 Sélectionnez ensuite le numéro de fichier souhaité et appuyez sur le bouton MENU.
Le message « LOAD OK? YES ➔ NO » s'affiche.
L'indicateur d'accès s'allume. Une fois le chargement terminé, le message « COMPLETE » s'affiche et l'indicateur d'accès s'éteint. La page USER FILE apparaît de nouveau.
Si des données ne peuvent pas être chargées
Si l'un des messages d'erreur suivants apparaît pendant ou après l'opération de chargement, les données ne sont pas chargées.
| Message d’erreur | Cause Action | |
| NO MEMORY STICK (clignotant) | Aucun « Memory Stick » n’est inséré. | Insérez ou réinsérez le « Memory Stick ». |
| MEMORY STICK ERROR (clignotant) | Défaut du circuit ou du « Memory Stick ». | Contrôlez de nouveau et consultez votre revendeur Sony. |
| FILE ERROR (clignotant) | Le « Memory Stick » contient des données qui ne peuvent pas être chargées dans ce caméscope. | Les données sauvegardées sur un « Memory Stick » avec un caméscope qui est différent de celui-ci ne peuvent pas se charger dans ce caméscope. |
Sauvegarde et chargement de fichiers de scène
Vous pouvez sauvegarder différents réglages pour la prise de vue d'une scène particulière en tant que fichier de scène. En chargeant le fichier de scène, vous pouvez rapidement recréer les conditions de configuration adaptées à la scène. Vous pouvez sauvegarder jusqu'à cinq fichiers de scène dans la mémoire du caméscope et jusqu'à 100 fichiers de scène dans un « Memory Stick ». Vous pouvez également charger des données à partir du « Memory Stick » dans la mémoire du caméscope.
Données pouvant être sauvegardées dans un fichier de scène
Vous pouvez sauvegarder les données suivantes dans un fichier de scène :
• Valeurs ajustées à l'aide du menu PAINT
- Réglages de vitesse d'obturation effectués en mode standard et en mode ECS/SLS
Pour les détails sur le menu PAINT, consultez « Menu PAINT » à la page 124.
Sauvegarde d'un fichier de scène
Pour sauvegarder un fichier de scène dans le « Memory Stick », insérez le « Memory Stick » dans la fente de « Memory Stick » avant de commencer l'opération.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
Définissez l'identifiant de fichier avant de passer à l'étape 2.
Pour les détails sur le réglage de l'identifiant de fichier, voir « Pour définir l'identifiant de fichier » à la page 162.
2 Sélectionnez SCENE STORE, et appuyez sur le bouton MENU.
La page SCENE STORE s'affiche.
Le fichier à sauvegarder est sélectionné.
Aucun « Memory Stick » n'est inséré
Sélectionnez le numéro de mémoire souhaité et appuyez sur le bouton MENU.
Une fois la sauvegarde terminée, la page SCENE FILE apparaît de nouveau.
Si vous sélectionnez un numéro de fichier sur lequel des données ont déjà été sauvegardées
Le message « OVERWRITE OK? YES ➔ NO » s'affiche.
- Pour annuler l'écrasement, appuyez sur le bouton MENU en laissant sur NO.
- Pour procéder à l'écrasement, sélectionnez YES et appuyez sur le bouton MENU.
Si un « Memory Stick » est inséré
Vous pouvez utiliser jusqu'à 20 pages, de P01 à P20, pour sauvegarder des fichiers de scène dans le « Memory Stick ». Chaque page peut contenir jusqu'à 5 fichiers.
①Tournez le bouton MENU jusqu'à ce que la page contenant le fichier souhaité apparaisse, puis appuyez sur le bouton MENU.
Le message « STORE OK? YES ➔ NO » s'affiche.
Pour annuler, appuyez sur le bouton MENU en laissant le repère ➔ sur NO.
Vous pouvez sélectionner les paramètres d'informations du fichier à afficher sur chaque page de SCENE STORE et SCENE RECALL.
Pour en savoir plus, voir « Pour sélectionner les paramètres d'informations de fichier à afficher » à la page 163.
Pour sauvegarder des fichiers de scène enregistrés dans le caméscope sur le « Memory Stick »
Vous pouvez enregistrer sur un « Memory Stick » les cinq fichiers de scène stockés dans la mémoire du caméscope en une seule opération.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez SCENE STORE, et appuyez sur le bouton MENU.
3 Sélectionnez la page SCENE STORE souhaitée, et appuyez sur le bouton MENU.
Le message « STORE OK? YES ➔ NO » s'affiche.
Pour annuler, appuyez sur le bouton MENU en laissant le repère ➔ sur NO.
Une fois la sauvegarde terminée, le message
« COMPLETE » apparaît.
Remarque
Si des fichiers ont été sauvegardés dans la page sélectionnée à l'étape 3, ces fichiers sont remplacés par des fichiers chargés à partir de la mémoire du caméscope. Par exemple, les fichiers 001 à 005 sont remplacés suivant la procédure ci-dessus.
Pour définir l'identifiant de fichier
Avant de sauvegarder les données sous forme de fichier de scène, il est utile de définir un identifiant de fichier.
L'identifiant de fichier défini est sauvegardé en même temps que les données.
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez F. ID et appuyez sur le bouton MENU.
Une table de caractères s'affiche.
Exemple : Lors de la saisie de la lettre « + »
Remarque
Définissez l'identifiant de fichier avant de sauvegarder le fichier de scène. Sinon, l'identifiant de fichier n'est pas sauvegardé avec les autres données.
5 Une fois la saisie de caractères terminée, tournez le bouton MENU pour déplacer le repère ■ sur END, et appuyez sur le bouton MENU.
L'identifiant de fichier est défini et la page SCENE FILE s'affiche de nouveau.
« Sauvegarde d'un fichier de scène » à la page 164. L'identifiant de fichier défini est sauvegardé en mên temps que les données.
Pour sélectionner les paramètres d'informations de fichier à afficher
Vous pouvez sélectionner les paramètres d'informations de fichier à afficher sur les pages SCENE STORE (P01 à P20) ou les pages SCENE RECALL (P01 à P20) utilisées pour sauvegarder des données sur un « Memory Stick » ou les charger à partir d'un « Memory Stick ».
Pour savoir comment sélectionner l'élément, « Pour sélectionner les paramètres d'informations de fichier à afficher » à la page 163.
Chargement de fichiers de scène
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Pour charger le fichier de scène stocké sur le caméscope, sélectionnez le numéro de fichier souhaité et appuyez sur le bouton MENU.
□ à gauche du numéro de fichier change en ■. Le caméscope est configuré en fonction du fichier de scène chargé.
Tournez le bouton MENU pour placer ➤ sur ■, puis appuyez à nouveau sur le bouton MENU. ■ change en □. Le caméscope revient aux réglages antérieurs à la sélection de ce fichier de scène.
Pour charger un fichier de scène sauvegardé dans le « Memory Stick »
① Sélectionnez SCENE RECALL, et appuyez sur le bouton MENU. La page SCENE RECALL s'affiche.
③ Appuyez sur le bouton MENU, tournez ensuite le bouton MENU pour placer ➔ sur le numéro de fichier souhaité et appuyez de nouveau sur le bouton MENU.
Le message « RECALL OK? YES ➔ NO » s'affiche.
Une fois le chargement terminé, le message « COMPLETE » apparaît. Le caméscope est configuré selon le fichier de scène chargé. Si aucun fichier avec un numéro de fichier particulier n'est présent, « NO FILE » est indiqué.
Pour charger des fichiers de scène dans la mémoire du caméscope à partir du « Memory Stick »
Vous pouvez en une seule opération charger dans la mémoire du caméscope jusqu'à cinq fichiers de scène stockés dans le « Memory Stick ».
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➤ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez SCENE RECALL, et appuyez sur le bouton MENU.
La page SCENE RECALL s'affiche.
3 Tournez le bouton MENU jusqu'à ce que la page SCENE RECALL contenant les fichiers de scène voulus apparaisse, et appuyez sur le bouton MENU.
4 Appuyez sur le bouton MENU. Sélectionnez ensuite 5FILE LOAD ➔ MEM 1-5, et appuyez sur le bouton MENU.
Le message « RECALL OK? YES ➔ NO » s'affiche.
Une fois le chargement terminé, le message « COMPLETE » s'affiche et l'indicateur d'accès s'éteint.
Remarques
- Les fichiers de scène chargés à partir du « Memory Stick » écrasent les données sauvegardées dans la mémoire du caméscope.
- Pour charger le fichier de scène sauvegardé dans la mémoire du caméscope lorsque le « Memory Stick » est inséré, retournez à la page P00 SCENE RECALL et chargez le fichier de scène voulu dans la mémoire du caméscope.
- Lorsqu'il n'y a pas de fichier à charger (ce qui est signalé par « NO FILE »), un fichier existant de même numéro n'est pas affecté. Dans l'exemple montré à l'étape 4, MEM(3) n'est pas écrasé.
Réinitialisation des réglages du caméscope sur les réglages standard
Vous pouvez réinitialiser les réglages du caméscope sur les réglages standard
(Comment sélectionner un élément de l'écran de menu : Tournez le bouton MENU pour déplacer le repère ➔ sur l'élément souhaité.)
1 Affichez la page SCENE FILE du menu FILE, et appuyez sur le bouton MENU.
Pour les détails sur le fonctionnement des menus, voir « Opérations de base des menus » à la page 142.
2 Sélectionnez STANDARD et appuyez sur le bouton MENU.
Si vous appuyez de nouveau sur le bouton MENU lorsque ■ est affiché, l'opération est annulée et le caméscope reprend les réglages antérieurs à la sélection de STANDARD.
Opérations sur les fichiers
Chapitre
Présentation
Un ordinateur peut être raccordé à cet appareil et utilisé pour intervenir sur les données enregistrées qui ont été sauvegardées dans des fichiers de données, comme les fichiers de données vidéo ou audio. Pour connecter un ordinateur distant, utilisez FAM (mode d'accès aux fichiers) pour la connexion à l'ordinateur.
Arborescence des répertoires
La figure ci-contre illustre l'arborescence des répertoires d'un disque telle qu'elle peut s'afficher sur un ordinateur distant.
Remarque
Cette arborescence ne correspond pas à la structure effectivement enregistrée sur le disque.
a) Répertoire racine b) Seulement quand le sous-élément « NAMING FORM » de la page FILE NAMING au menu OPERATION est réglé à « FREE ».
Restrictions applicables aux opérations sur les fichiers
Cette section identifie les opérations qui peuvent être exécutées sur les fichiers enregistrés dans chaque répertoire.
Le cas échéant, les tableaux suivants d'opération peuvent distinguer la lecture et l'écriture de la lecture et de l'écriture partielles.
Lecture : les données sont lues dans l'ordre, du début à la fin du fichier.
Lecture partielle : seule une partie des données contenues dans le fichier est lue.
Ecriture : les données sont écrites dans l'ordre, du début à la fin du fichier.
Ecriture partielle : Ecriture de données seulement dans une partie du fichier.
Répertoire racine
| Nom du fichier Contenu Opérations | |||||
| Lecture/Lecture partielle | Ecriture/Ecriture partielle | Renom-mage | Création Sup-pression | ||
| INDEX.XML Contient des données pour la ges-tion des données sur le disque. | Oui Non Non Non Non | ||||
| ALIAS XMLa) | Contient les tableaux de conversion pour l'attribution de noms personnalisés aux plans et aux listes de plans | Oui Non Non Non | |||
| DISCMETA.XML Contient des métadonnées pour indiquer les propriétés du disque. | Oui | Oui b) | Non Non Non | ||
| MEDIAPRO.XML Contient une liste des données sur le disque, des propriétés de base, des informations apparentées et des informations sur les méthodes d'accès. | Oui Non Non Non Non | ||||
| Autres fichiers | Fichiers ne correspondant pas aux types cités précédemment | – | Non | – | Non |
a) Uniquement lorsque le sous-paramètre « NAMING FORM » de la page FILE NAMING du menu OPERATION est défini sur « FREE »
b) Fichiers pouvant être écrits par XDCAM uniquement
Remarques
- Vous ne pouvez pas créer de répertoire dans le répertoire racine.
- Les répertoires contenus dans le répertoire racine (Clip, Edit, Sub et General) ne peuvent être ni supprimés, ni renommés.
Répertoire Clip
| Nom du fichier | Contenu | Opérations | ||||
| Lecture/Lecture partielle | Ecriture/Ecriture partielle | Renom-mage | Création | Sup-pression | ||
| C*.MXFa) | Fichier de plan créé lors d'un enregistrement (fichier MXF)* :0001 à 9999 | Oui | Oui b), c) | Oui | Oui c) | Oui d) |
| C*M01.XMLa) | Fichier de métadonnées généré automatiquement lors de la création d'un fichier C*.MXF.* :0001 à 9999 | Oui | Oui e) | Non f) | Non g) | Non h) |
| Autres fichiers | Fichiers ne correspondant pas aux types cités précédemment | - | Non - Non | - | ||
a) L'unité peut prendre en charge les fichiers dont le nom est défini par utilisateur dans la partie « C* ».
b) L'écriture n'est pas possible
c) Fichiers dont la longueur est égale ou supérieure à 2 secondes, dont le format correspond au format (fréquence du système) et au format d'enregistrement (MPEG HD/DVCAM et nombre de canaux audio) des sections enregistrées sur le disque et qui peuvent être écrits par XDCAM.
d) Uniquement lorsque la languette de protection contre l'écriture du disque est positionnée sur enregistrement autorisé. Tout plan peut être sélectionné et supprimé (à condition que l'onglet de protection contre l'écriture du disque permette l'enregistrement).
e) Fichiers pouvant être écrits par XDCAM uniquement
f) Lorsque la partie « C* » d'un nom de fichier C*.MXF est modifiée, un fichier C*M01.XML du même nom dans la partie « C* » est aussi automatiquement modifié.
g) Dès lors qu'un fichier C*.MXF est créé, un fichier C*M01.XML avec le même nom dans la partie « C* » est automatiquement créé.
h) Lorsqu'un fichier C*.MXF est supprimé, le fichier C*M01.XML avec le même nom dans la partie « C* » est aussi automatiquement supprimé.
Remarques
- Vous ne pouvez pas créer de sous-répertoires dans le répertoire Clip.
- Lorsque les opérations suivantes sont effectuées sur un disque, il devient impossible pour la version 1.4 ou
inférieure des dispositifs XDCAM ^1) d'enregistrer de nouveaux plans ou de supprimer les plans existants de ce disque. (Les seules opérations possibles sont la lecture et le formatage de disque.)
- Écriture des plans avec des noms personnalisés
- Suppression des plans (sauf le dernier plan enregistré)
- Verrouillage des plans
- Si vous tentez d'écrire un fichier C*.MXF qui ne satisfait pas les conditions spécifiées dans la remarque c) du tableau via une connexion FAM, un message d'erreur Windows s'affiche car le fichier ou le répertoire est corrompu et ne peut pas être lu.
1) PDW-F350/F330, PDW-530/510, PDW-F70/F30, PDW-1500, PDW-R1, PDW-V1, PDW-D1, et PDW-70MD
Répertoire Edit
| Nom du fichier Contenu Opérations | |||||
| Lecture/Lecture partielle | Ecriture/Ecriture partielle | Renom-mage | Création | Suppres-sion | |
| E*E01.SMI^a) | Fichier de liste de plans * : 0001 à 0099 | Oui | Oui^b) | Oui | Oui^c) |
| E*M01.XML^a) | Fichier de métadonnées génére automatiquement lors de la création d'un fichier E*E01.SMI. * : 0001 à 0099 | Oui | Oui^b) | Non^e) | Non^f) |
| Autres fichiers Fichiers ne correspondant pas aux types cités précédemment | – | N | o | n | |
a) La partie « E* » peut être modifiée pour un nom défini par l'utilisateur.
b) Fichiers pouvant être écrits par XDCAM uniquement. L'écriture partielle n'est pas possible.
c) Fichiers pouvant être écrits par XDCAM uniquement
d) Uniquement lorsque la languette de protection contre l'écriture du disque est positionnée sur enregistrement autorisé.
c) Lorsque la partie « E* » d'un fichier *E01.SMI est modifiée, un fichier E*M01.XML du même nom dans la partie « E* » est aussi automatiquement modifié.
f) Dès lors qu'un fichier E*E01.SMI est créé, un fichier E*M01.XML avec le même nom dans la partie « E* » est automatiquement créé.
g) Dès lors qu'un fichier E*E01.SMI est supprimé, le fichier E*M01.XML avec le même nom dans la partie « E* » est aussi automatiquement supprimé.
Remarque
Vous ne pouvez pas créer de sous-répertoires dans le répertoire Edit.
Répertoire Sub
| Nom du fichier Contenu Opérations | |||||
| Lecture/Lecture partielle | Ecriture/Ecriture partielle | Renom-mage | Création Suppres-sion | ||
| C*S01.MXF a) | Fichier de données AV proxy (MXF) généré automatique-ment lors de la création d'un fichier C*.MXF.* : 0001 à 4999 | Oui | Non | Non b) | Non c) |
| Autres fichiers Fichiers ne correspondant pas aux types cités précédemment | – | N | o | n | |
a) La partie « C* » peut être modifiée pour n'importe quel nom.
b) Lorsque la partie « C* » d'un nom de fichier C*.MXF est modifiée, un fichier C*S01.MXF du même nom dans la partie « C* » est automatiquement créé.
c) Dès lors qu'un fichier C*.MXF est créé, un fichier C*S01.XML avec le même nom dans la partie « C* » est automatiquement créé.
d) Lorsqu'un fichier C*.MXF est supprimé, le fichier C*S01.XML avec le même nom dans la partie « C* » est aussi automatiquement supprimé.
Remarque
Vous ne pouvez pas créer de sous-répertoires dans le répertoire Sub.
Répertoire General
| Nom du fichier Contenu Opérations | |||||
| Lecture/Lecture partielle | Ecriture/Ecriture partielle | Renom-mage | Création | Suppres-sion | |
| Tous les fichiers – | Oui Oui | Oui a) | Oui | Oui b) | |
a) Les noms de fichier UTF-8 peuvent avoir jusqu'à 63 octets de longueur. (En fonction du type de caractère, la longueur des noms de fichier (y compris l'extension) peut être limitée à 21 caractères.)
b) Uniquement lorsque la languette de protection contre l'écriture du disque est positionnée sur enregistrement autorisé.
Le répertoire General permet les opérations suivantes.
- Création de répertoire (jusqu'à 64 niveaux, répertoire General compris)
- Suppression et renommage des répertoires
Remarques
- Le nombre maximal de fichiers qui peuvent être créés sur un disque, répertoires compris, est de 5000.
- Les noms de fichier et les noms de répertoires peuvent utiliser des lettres, des chiffres et des symboles ^1) du jeu de caractères Unicode 2.0 (UTF-8).
Cependant, les caractères de contrôle et les symboles suivants ne peuvent pas être utilisés.
- Caractères de contrôle : U+0000 à U+001F, U+007F
- Symboles : ", *, /, :, <, >, ?, \, |
1) Les codes de caractères suivants ne peuvent pas être utilisés par des connexions FAM. U+010000, U+020000, U+030000, U+040000, U+050000, U+060000, 0U+70000, U+080000, U+090000, U+0A0000, U+0B0000, U+0C0000, U+0D0000, U+0E0000, U+0F0000, U+100000
- Pour créer un nouveau dossier dans le répertoire Général, vous devez d'abord créer un dossier sur le bureau et le renommer en utilisant seulement les caractères autorisés sur cet appareil. Ensuite, enlevez-le du bureau et copiez-le dans le répertoire Général.
Opérations sur les fichiers en mode d'accès aux fichiers (pour Windows)
Environnement de fonctionnement du mode d'accès aux fichiers
La configuration requise de votre système d'exploitation pour effectuer des opérations en mode d'accès aux fichiers (FAM) est la suivante.
- Système d'exploitation : Microsoft Windows XP Professional Service Pack 2 ou supérieur, ou Microsoft Windows Vista version Intégrale/Professionnelle (32 bits)
Préparatifs
Installez le pilote FAM sur l'ordinateur distant.
Pour installer le pilote FAM
Introduisez le CD-ROM fourni (application XDCAM) dans le lecteur CD-ROM de votre ordinateur, dirigez-vous vers le répertoire FAM Driver, et exécutez l'installateur dans le répertoire de votre système d'exploitation.
Pour en savoir plus, consultez le fichier ReadMe disponible sur le CD-ROM.
Remarque
Utilisez la version 2.01 ou ultérieure pour le pilote FAM. Le pilote FAM du CD-ROM fourni est de version 2.01 ou ultérieure.
Si un pilote FAM est déjà installé sur votre ordinateur, vérifiez sa version.
Pour vérifier la version du pilote FAM
- Pour Windows XP :
Sélectionnez Panneau de configuration >Ajouter ou Supprimer des programmes >ProDisc, et cliquez sur « Cliquez ici pour les informations d'aide. »
- Pour Windows Vista :
1 Sélectionnez Panneau de configuration >Programmes, ouvrez la fenêtre des programmes et fonctions, cliquez à droite sur la barre de titre de la fenêtre (y compris le nom, l'éditeur et d'autres titres), et sélectionnez Autres ...
2 Dans le dialogue de choix des détails, cochez la case de vérification de version et cliquez sur OK.
La colonne des versions s'affiche, vous permettant de vérifier la version de ProDisc.
Etablissement d'une connexion FAM
1 Si un disque est déjà inséré dans l'appareil, mettez l'appareil dans l'état suivant.
- Enregistrement, lecture, recherche et autres opérations de disque : arrêté
- Indicateur THUMBNAIL (voir page 22) : désactive
- Accès disque par DELETE LAST CLIP, DELETE ALL CLIPS ou QUICK FORMAT sur la page DISC du menu OPERATION et ainsi de suite : arrêté
- Fonction Interval Rec (Enregistrement à Intervalles) : désactivée
• Commutateur MENU : OFF - Liste de plans actuelle non sauvegardée : sauvegardée ou annulée
2 Raccordez le connecteur iDV OUT S400 de l'appareil au connecteur i.LINK (IEEE1394) de l'ordinateur distant au moyen d'un câble i.LINK.
Windows reconnaît cet appareil en tant que disque amovible et affiche dans la barre des tâches l'une de ces deux icônes :
- Windows XP :
- Windows Vista :
L'ordinateur distant est désormais prêt pour effectuer des opérations sur les fichiers, dès qu'un disque sera inséré dans l'appareil.
Lors de la première connexion FAM
La boîte de dialogue de détection de nouveau périphérique s'affiche lorsque vous raccordez cet appareil à votre ordinateur. Sélectionnez l'installation automatique du logiciel (recommandée), puis cliquez sur le bouton Suivant. Cliquez sur le bouton Terminer lorsque l'installation du logiciel est terminée.
- A l'exception du bouton EJECT, les boutons de contrôle d'enregistrement et de lecture sont désactivés.
- Le VDR de cette unité ne peut pas être contrôlé à partir de périphériques raccordés via les connecteurs REMOTE (8 broches) et DV OUT S400.
- Il n'existe aucune sortie de signal de cet appareil pendant que de la vidéo est reçue par cet appareil en provenance d'un équipement externe.
Opérations sur les fichiers
Procédez comme suit.
1 Ouvrez l'Explorateur.
Vérifiez qu'une lettre de disque a bien été attribuée à cet appareil. (Cette lettre de disque varie en fonction du nombre de périphériques reliés à l'ordinateur distant.)
2 Utilisez l'Explorateur pour effectuer des opérations sur les fichiers du disque inséré dans l'appareil.
Il vous suffit de procéder de la même façon que sur un lecteur local ou que sur des fichiers situés sur des ordinateurs en réseau.
Remarques
- Si vous mettez l'appareil hors tension lors d'une connexion FAM, les données déjà transférées sont supprimées.
- Certains types de fichiers n'autorisent pas toutes les opérations.
Pour les détails, voir « Restrictions applicables aux opérations sur les fichiers » à la page 170.
Pour éjecter un disque à partir de l'ordinateur
Cliquez avec le bouton droit de la souris sur l'icône représentant l'appareil dans l'Explorateur et choisissez Ejecter dans le menu contextuel affiché.
Quitter les opérations sur les fichiers
Procédez comme suit.
Remarque
Ne débranchez pas le câble avant d'avoir accompli les étapes 1 à 3.
1 Effectuez l'une des opérations suivantes sur l'icône ou disponible dans la barre des tâches de l'ordinateur.
- Double-cliquez.
- Cliquez à droite, et sélectionnez « Retirer le périphérique en toute sécurité » dans le menu qui s'affiche.
La boîte de dialogue « Retirer le périphérique en toute sécurité » s'affiche.
2 Sélectionnez le périphérique « Sony XDCAM PDW-F335 IEEE 1394 SBP2 Device » et cliquez sur « Arrêter ».
La boîte de dialogue Stop a Hardware apparaît.
3 Sélectionnez le périphérique « Sony XDCAM PDW-F335 IEEE 1394 SBP2 Device » et cliquez sur « O K ».
Avec Windows XP, le périphérique « Sony XDCAM PDW-F335 IEEE 1394 SBP2 Device » est supprimé de la liste des périphériques.
Avec Windows Vista, le message « Vous pouvez retirer ce périphérique en toute sécurité. » s'affiche.
Cet appareil peut à nouveau fonctionner normalement. (Les limitations décrites dans « Restrictions applicables aux connexions FAM » à la page 173 ne s'appliquent plus.)
4 Débranchez le câble i.LINK.
Rétablissement de la connexion
Pour rétablir votre connexion après avoir quitté les opérations sur les fichiers, effectuez l'une des opérations suivantes, selon que le câble i.LINK est encore branché ou non.
Si le câble i.LINK n'est pas branché : raccordez l'appareil à l'ordinateur distant avec un câble i.LINK.
Si le câble i.LINK est branché : débranchez le câble i.LINK de l'appareil ou de l'ordinateur distant, patientez au moins 10 secondes, puis branchez de nouveau le câble.
Si l'appareil est hors tension et si le câble i.LINK est branché : mettez l'appareil sous tension.
Opérations sur les fichiers en mode d'accès aux fichiers (pour Macintosh)
Environnement de fonctionnement du mode d'accès aux fichiers
La configuration requise de votre système d'exploitation pour effectuer des opérations en mode d'accès aux fichiers est la suivante.
- Système d'exploitation : Mac OS X v10.4.11 ou supérieur
Préparatifs
Effectuez les opérations suivantes sur l'ordinateur distant et sur l'appareil.
- Installez le pilote FAM sur l'ordinateur distant (voir la rubrique suivante).
- Réglez i.LINK MODE sur « FAM » sur la page OUTPUT du menu OPERATION (voir page 121).
Pour installer le pilote FAM
Introduisez le CD-ROM fourni (application XDCAM) dans le lecteur CD-ROM de votre ordinateur, et exécutez le fichier FAM Driver >Mac >FAM Driver 1.1.1.dmg, puis suivez la procédure d'installation.
Pour en savoir plus, consultez le fichier ReadMe disponible sur le CD-ROM.
Pour vérifier la version du pilote FAM
Raccordez cet appareil à votre ordinateur à l'aide d'un câble i.LINK, puis, lorsqu'un disque est chargé, lancez l'utilitaire profil de système pour l'application. La version s'affiche sur la droite de « prodisk_fs » quand vous sélectionnez « Fonctions avancées » sous « Logiciel ».
Etablissement d'une connexion FAM
1 Si un disque est déjà inséré dans l'appareil, mettez l'appareil dans l'état suivant.
- Enregistrement, lecture, recherche et autres opérations de disque : arrêté
- Touche THUMBNAIL : désactivée
- Accès au disque par suppression de plan, formatage de plan ou autre opération : arrêté
- Fonction de cache d'image et fonction d'enregistrement par intervalles : désactivées
- Touche MENU : OFF
- Liste de plans actuelle non sauvegardée : sauvegardée ou annulée
2 Raccordez le connecteur DV OUT S400 de l'appareil au connecteur i.LINK (IEEE1394) de l'ordinateur distant au moyen d'un câble i.LINK (voir page 173).
Lorsqu'un disque est introduit dans cet appareil, l'ordinateur distant identifie cet appareil comme disque amovible. L'icône suivante s'affiche sur le Finder de l'ordinateur distant, ce qui indique que l'ordinateur est désormais capable d'exécuter des opérations sur fichiers.

Untitled
- A l'exception de la touche EJECT, les touches de contrôle d'enregistrement et de lecture sont désactivées.
- N'utilisez pas la touche EJECT pour éjecter des disques. Ejectez toujours les disques depuis l'ordinateur.
- Ne débranchez pas le câble i.LINK pendant une connexion FAM. Cela pourrait déstabiliser le fonctionnement. Ejectez toujours tout disque chargé avant de débrancher le câble i.LINK.
Opérations sur les fichiers
Procédez comme suit.
1 Lancez le Finder.
Vérifiez qu'un lecteur est attribué à cet appareil.
2 Depuis le Finder, effectuez les opérations sur les fichiers situés sur le disque.
Il vous suffit de procéder de la même façon que sur un lecteur local ou sur des fichiers situés sur des ordinateurs en réseau.
Remarques
- Si vous mettez l'appareil hors tension lors d'une connexion FAM, les données déjà transférées sont supprimées.
- Certains types de fichiers n'autorisent pas toutes les opérations.
Pour les détails, voir « Restrictions applicables aux opérations sur les fichiers » à la page 170.
Pour éjecter un disque à partir de l'ordinateur
Cliquez sur la touche d'éjection à droite de l'icône de cet appareil sur le Finder, ou faites glisser l'icône de cet appareil du Finder vers la corbeille.
Quitter les opérations sur les fichiers
Procédez comme suit.
Remarque
Ne débranchez pas le câble avant d'avoir accompli les étapes 1 et 2.
1 Ejectez le disque en cliquant sur la touche d'éjection sur la droite de l'icône de cet appareil, ou en faisant glisser l'icône de cet appareil du Finder vers la corbeille.
2 Débranchez le câble i.LINK.
Pour établir une reconnexion
Pour rétablir votre connexion après avoir quitté les opérations sur les fichiers, effectuez l'une des opérations suivantes, selon que le câble i.LINK est encore raccordé ou non.
Le câble i.LINK n'est pas raccordé : Raccordez cet appareil et un ordinateur distant au moyen d'un câble i.LINK.
Le câble i.LINK est raccordé : L'appareil est automatiquement reconnu, donc il ne vous reste rien à faire.
L'appareil est hors tension et le câble i.LINK est raccordé : Mettez l'appareil sous tension.
Enregistrement en code temporel continu sur les connexions FAM
Pour les extraits enregistrés à partir d'une connexion FAM, vous pouvez enregistrer de façon à ce que le code temporel soit en continu par rapport à la dernière image du dernier extrait enregistré sur le disque.
Pour enregistrer en code temporel continu
Avant de commencer à enregistrer, appuyez sur le bouton PRESET/REGEN/CLOCK du panneau de contrôle situé à l'intérieur de la couche protectrice de REGEN. Ensuite, gravez les fichiers vidéo de l'appareil vers un ordinateur ou un autre périphérique.
Annexe
Remarques importantes relatives à l'utilisation
Utilisation et stockage
Ne soumettez pas le caméscope à des chocs violents
Ils pourraient endommager les mécanismes internes ou déformer le boîtier.
Ne couvrez pas l'appareil pendant son fonctionnement
Le fait de couvrir l'appareil d'un tissu, par exemple, peut provoquer une surchauffe interne.
Après utilisation
Mettez toujours l'interrupteur POWER hors tension.
Avant un stockage prolongé du caméscope
Retirez la batterie rechargeable.
Transport
- Retirez le disque avant de transporter l'appareil.
- En cas de transport par camion, bateau, avion ou par d'autres services de transport, emballez l'appareil dans son emballage d'expédition.
Entretien de l'appareil
Pour nettoyer la surface des objectifs ou des filtres optiques et ôter les poussières et la saleté, utilisez un ventilateur.
Si le boîtier de l'appareil est sale, nettoyez-le au moyen d'un chiffon doux et sec. Dans des cas extrêmes, utilisez un chiffon imprégné d'une petite quantité de détergent neutre, puis essuyez. N'utilisez pas de produits organiques tels que des alcools ou des solvants qui peuvent provoquer une décoloration ou d'autres dommages de la finition de l'appareil.
En cas de problèmes de fonctionnement
En cas de problèmes avec l'appareil, contactez votre revendeur Sony.
Emplacements d'utilisation et de stockage
Rangez le caméscope dans un endroit aéré plat. Evitez de l'utiliser ou de l'entreposer dans des emplacements :
- excessivement chauds ou froids (plage de température de fonctionnement : 0°C à 40°C (32°F à 104°F)) N'oubliez pas qu'en été, dans les climats chauds, la température à l'intérieur d'un véhicule à vitres fermées peut facilement dépasser 50°C (122°F).
- humides ou poussiéreux
- où l'appareil pourrait recevoir la pluie
- soumis à de violentes vibrations
- à proximité de champs magnétiques puissants
- à proximité d'émetteurs radio ou télévision produisant des champs électromagnétiques puissants.
- en plein soleil ou à proximité d'équipements de chauffage pendant de longues périodes
Pour éviter les interférences électromagnétiques des dispositifs de communication portables
L'emploi de téléphones portables et d'autres dispositifs de communication à proximité de cet appareil peut engendrer des anomalies de fonctionnement et des interférences avec des signaux audio et vidéo.
Il est recommandé de mettre hors tension les dispositifs de communication portables près de cet appareil.
Remarque sur les faisceaux laser
Les faisceaux laser peuvent endommager les CCD. Si vous filmez une scène comprenant un faisceau laser, veillez à ce que celui-ci ne soit pas dirigé directement vers l'objectif de la caméra.
Utilisation sous haute température
Si vous utilisez cet appareil sous haute température, des taches blanches risquent d'apparaître sur l'écran.
Montage du zoom
Il est important de monter correctement l'objectif sous peine d'endommager l'équipement. Veillez à consulter la section « Montage de l'objectif » à la page 39.
Viseur
- Ne laissez pas l'appareil avec l'oculaire de visée tourné directement vers le soleil.
L'oculaire de visée peut concentrer les rayons du soleil et faire fondre l'intérieur du viseur. - N'utilisez pas le viseur à proximité de champs magnétiques puissants. Cela peut provoquer des déformations de l'image.
Panneaux LCD
Les panneaux LCD sont construits selon une technologie d'une extrême précision qui procure un taux de pixel effectif supérieur ou égal à 99,99%. Cependant, il arrive très rarement qu'un ou plusieurs pixels restent sombres en permanence ou restent blancs, rouges, bleus ou verts. Il ne s'agit pas d'une anomalie. Ces pixels n'ont aucun effet sur les données enregistrées et l'unité peut être utilisée en toute confiance même s'ils sont présents.
Phénomènes spécifiques aux capteurs d'images CCD
Les phénomènes suivants peuvent apparaître dans les images et sont spécifiques aux capteurs CCD (Charge Coupled Device). Ils ne sont pas un signe de mauvais fonctionnement.
Mouchetures blanches
Bien que les capteurs CCD soient produits au moyen de technologies à haute précision, il se peut dans de rares cas que des mouchetures blanches apparaissent sur l'écran, provoquées par des rayons cosmiques, etc.
Ce phénomène est lié au principe des capteurs d'image CCD et n'est pas signe de mauvais fonctionnement.
Les mouchetures sont particulièrement visibles dans les cas suivants :
- lors du fonctionnement avec une haute température ambiante
- quand vous avez augmenté le gain du modèle (sensibilité)
- lors du fonctionnement en mode Slow-Shutter (obturateur lent)
Ce problème peut être amélioré par le réglage automatique de l'équilibre des noirs (voir page 60).
Maculage vertical
Quand un objet très lumineux, comme un spot ou un flash puissant, est filmé, des traces verticales peuvent se produire sur l'écran, ou l'image peut être déformée.
Lorsque des rayures ou des lignes fines sont filmées, elles peuvent apparaître dentelées ou peuvent clignoter.
Condensation
Si le caméscope est transporté d'un endroit très froid à un endroit chaud ou s'il est utilisé dans un endroit humide, de la condensation risque de se former sur le capteur optique. Si le caméscope est utilisé dans cet état, l'enregistrement et la lecture risquent de ne pas s'effectuer correctement. Tenez compte des points suivants pour éviter ces problèmes.
- Lors du transport ou de l'utilisation du caméscope dans un environnement susceptible d'entraîner la formation de condensation, veillez à insérer préalablement un disque et à refermer le volet du logement de disque.
- Chaque fois que vous mettez le commutateur POWER sur ON, vérifiez que l'indicateur HUMID n'apparaît pas sur le moniteur LCD. S'il est visible, attendez qu'il s'éteigne avant d'insérer un disque.
Entretien
Essai du caméscope avant la prise de vue
Vérifiez les fonctions du caméscope avant de commencer la prise de vue, de préférence en l'utilisateur avec un moniteur vidéo couleur.
Opérations préalables au contrôle
1 Installez un pack de batteries complètement chargé.
2 Placez le commutateur POWER sur ON et vérifiez que l'indicateur HUMID n'apparaisse pas et que l'indicateur de capacité restante (■) montre au moins cinq segments.
- Si l'indicateur HUMID apparaît, attendez qu'il disparaisse (voir page 178).
- Si l'indicateur de capacité restante ne montre pas au moins cinq segments, remplacez le pack batterie avec un autre chargé.
3 Vérifiez qu'il n'y ait pas d'obstruction près du compartiment à disque, puis appuyez sur le bouton EJECT pour l'ouvrir.
4 Après avoir vérifié que le disque n'est pas protégé en écriture, chargez-le et fermez le couvercle du compartiment à disque.
Essai de la caméra
Régler les commutateurs et sélecteurs comme suit.
1 Réglez la position du viseur.
2 Vérifiez que les barres de couleur soient affichées sur l'écran du viseur, et ajustez les commandes BRIGHT, CONTRAST et PEAKING pour obtenir le meilleur affichage de barres de couleur.
3 Vérifiez les points suivants dans l'ordre listé.
- Le menu apparaît sur l'écran du viseur.
- Tournez le bouton MENU et vérifiez que la page de menu passe à la page suivante.
- Appuyez sur le bouton MENU et vérifiez que les réglages de chaque élément de la page sélectionnée sont affichés.
- Tournez le bouton MENU et vérifiez que le repère se déplace sur la page.
- Appuyez sur le bouton MENU et vérifiez que le repère placé devant l'élément devient un repère et que le repère placé devant l'élément devient un ?.
- Tournez le bouton MENU et vérifiez que le réglage de l'élément sélectionné change.
4 Réglez le commutateur OUTPUT/DCC sur CAM, et changez la position du sélecteur FILTER dans la séquence de 1 → 2 → 3 → 4.
Vérifiez que l'indicateur FILTER sur l'écran du viseur affiche les numéros corrects.
5 Déplacez le sélecteur SHUTTER de ON à SEL plusieurs fois, et vérifiez que le réglage de l'obturateur change sur l'écran du viseur.
6 En visant un objet qui convient, mettez la caméra au point et vérifiez l'image sur l'écran du viseur.
7 Réglez les deux commutateurs AUDIO IN sur FRONT, et vérifiez que quand le son entre par un microphone raccordé au connecteur MIC IN à l'avant du caméscope, les indicateurs de niveau audio apparaissent sur l'écran du viseur.
8 Vérifiez que le bouton ZEBRA placé sur ON et OFF fait apparaître et disparaître les motifs de zébrures sur l'écran du viseur.
Remarque
Les résultats de vérification des étapes 3 à 8 peuvent être inattendus, selon les réglages relatifs à la fonction d'affichage du viseur. Dans ce cas, réglez les éléments souhaités sur les pages VF DISP 1 et VF DISP 2 du menu OPERATION.
Pour les détails, voir « Sélection des éléments d'affichage » à la page 148.
Essai des fonctions diaphragme et zoom
1 Réglez le zoom sur automatique et vérifiez que le zoom motorisé fonctionne correctement.
2 Réglez le zoom sur manuel et vérifiez qu'il fonctionne manuellement. Tournez le levier de zoom manuel de la position téléobjectif sur la position grand angle pour vérifier que la photo change en fonction de la position du levier.
3 Réglez le commutateur IRIS de l'objectif sur A (automatique) et pointez la caméra sur des objets de luminosité différente. Vérifiez que le réglage de diaphragme automatique fonctionne correctement.
4 Réglez le commutateur IRIS sur l'objectif sur M (manuel) et vérifiez que la bague de diaphragme le règle correctement.
5 Réglez le commutateur IRIS sur l'objectif à nouveau sur A (automatique) et vérifiez les points suivants quand le sélecteur GAIN est déplacé de L vers M et vers H.
- Pour les objets avec la même luminosité, le diaphragme est réglé pour correspondre au changement de réglage.
- L'indicateur gain sur l'écran du viseur change pour correspondre au changement de réglage.
6 Quand un objectif à extension est monté, réglez le levier d'extension d'objectif à la position 2x et vérifiez que la fonction iris automatique fonctionne correctement.
Essai du VDR
Effectuez plusieurs fois les procédures de « (1) Essai des fonctions d'enregistrement et de lecture » à « (6) Vérification des fonctions de bit d'utilisateur et de code temporel » décrits ci-dessous.
(1) Essai des fonctions d'enregistrement et de lecture
1 A l'aide des boutons suivants sur le moniteur LCD, affichez l'information textuelle.
Bouton DISPLAY/EXPAND : CHAR
Bouton COUNTER/CHAPTER : COUNTER
Bouton BRIGHT : réglage de luminosité de rétroéclairage
2 Réglez le commutateur PRESET/REGEN/CLOCK sur PRESET, et réglez F-RUN/SET/R-RUN sur R-RUN.
3 Appuyez sur le bouton REC et vérifiez les points suivants.
- L'indication du compteur temps sur le moniteur LCD change.
• L'indicateur REC du viseur s'allume.
4 Appuyez à nouveau sur le bouton REC.
Vérifiez que l'enregistrement s'arrête et que l'indicateur REC du viseur s'éteigne.
5 Répétez chacune des étapes 3 et 4, cette fois à l'aide du bouton REC de l'objectif.
Appuyez sur le bouton RESET et vérifiez que l'indication sur l'affichage du compteur du moniteur LCD est remise sur « 00:00:00:00 ».
6 Appuyez sur le bouton F REV et vérifiez que la lecture en retour rapide est effectuée. Ensuite, appuyez sur le bouton PLAY/PAUSE et vérifiez que la lecture normale est effectuée.
7 Appuyez sur le bouton STOP et vérifiez que la lecture s'arrête. Ensuite, appuyez sur le bouton F FWD et vérifiez que l'avance rapide est effectuée.
8 Appuyez à nouveau sur le bouton STOP, puis appuyez sur le bouton PREV.
Vérifiez que l'image de début du plan en cours ou du plan précédent s'affiche.
9 Appuyez sur le bouton NEXT, et vérifiez que l'image de début du plan suivant s'affiche.
(2) Essai des fonctions de réglage automatique du niveau audio
1 Réglez les commutateurs AUDIO IN CH-1 et CH-2 sur FRONT.
2 Réglez les commutateurs AUDIO SELECT (CH-1 et CH-2) sur AUTO.
3 Réglez les commutateurs AUDIO IN CH-3 et CH-4 sur F (FRONT).
4 Pointez le microphone raccordé au connecteur MIC IN vers une source sonore qui convient.
Vérifiez que les indications de niveaux des canaux 1 à 4 correspondent respectivement au niveau de son.
(3) Essai des fonctions de réglage manuel du niveau audio
1 Réglez les commutateurs AUDIO IN CH-1 et CH-2 sur FRONT.
2 Tournez la commande MIC LEVEL.
Vérifiez que les compteurs de niveaux de son des canaux 1 et 2 du moniteur LCD n'affichent aucun segment quand vous tournez complètement la commande dans le sens contraire des aiguilles d'une montre, à l'avant du caméscope.
(4) Essai des écouteurs et des haut-parleurs
1 Tournez le bouton MONITOR et vérifiez que le volume du haut-parleur varie en même temps.
2 Raccordez un écouteur à la prise EARPHONE avant ou latérale.
Vérifiez que le son du haut-parleur est coupé et que vous pouvez entendre le son du microphone dans l'écouteur.
3 Tournez le bouton MONITOR et vérifiez que le volume des écouteurs varie en même temps.
(5) Essai des microphones externes
1 Raccordez des microphones externes aux connecteurs AUDIO IN CH-1 et CH-2.
2 Réglez les commutateurs de sélection d'entrée comme suit.
- Si le microphone raccordé est de type d'alimentation interne, réglez le commutateur sur OFF.
- Si le microphone raccordé est de type d'alimentation externe, réglez le commutateur sur +48V.
3 Réglez les commutateurs AUDIO IN sur REAR.
4 Dirigez les microphones vers une source sonore.
5 Vérifiez que les compteurs de niveau de son du moniteur LCD et les indication de niveau de son du viseur changent avec le volume.
(6) Vérification des fonctions de bit d'utilisateur et de code temporel
1 Réglez les bits d'utilisateur comme requis.
Pour cette opération, voir « Pour définir les bits d'utilisateur » à la page 69.
2 Réglez le code temporel.
Pour cette opération, voir « Pour régler le code temporel » à la page 68.
3 Réglez le commutateur F-RUN/SET/R-RUN sur R-RUN.
4 Appuyez sur le bouton REC, et vérifiez que l'enregistrement commence et que l'indication de code temporel change dans la section d'affichage compteur.
5 Appuyez à nouveau sur le bouton REC, et vérifiez que l'enregistrement s'arrête et que l'indication de code temporel ne change plus.
6 Placez le commutateur F-RUN/SET/R-RUN sur F-RUN, et vérifiez que le code temporel change à nouveau et continue de changer même quand vous redémarrez et arrêtez à nouveau l'enregistrement.
7 Placez le bouton COUNTER/CHAPTER sur U-BIT, et vérifiez que les données de bit d'utilisateur réglées s'affichent.
Entretien
Nettoyage du viseur
Utilisez un ventilateur pour nettoyer l'écran CRT et le miroir à l'intérieur du barillet du viseur. Nettoyez l'objectif et le filtre protecteur avec un produit de nettoyage disponible dans le commerce.
Remarque concernant la borne de batterie
La borne de batterie de cet appareil (le connecteur pour batteries et adaptateurs secteur) est une pièce consommable.
Cet appareil peut ne pas opérer correctement si les broches de la borne de batterie ont été pliées ou déformées par un choc ou des vibrations, ou si elles sont corrodées suite à un usage prolongé à l'extérieur.
Si vous remarquez une flexion, une déformation ou une corrosion de surface, contactez votre revendeur ou un agent de service Sony au plus tôt pour faire remplacer la borne de batterie.
Les inspections périodiques sont recommandées pour maintenir l'appareil en bon état de marche et pour prolonger sa durée de vie utile. Contactez votre revendeur ou un agent de service Sony pour plus d'informations sur les inspections.
Avertissements de fonctionnement
Tout problème survenant alors que le dispositif est sous tension ou pendant son fonctionnement est indiqué par l'un des avertissements suivants.
- Avertissements sur l'affichage d'état du moniteur LCD.
- Indicateurs WARNING et avertissements sonores depuis le haut-parleur et les écouteurs
- Indicateurs sur le viseur
Le volume des avertissements sonores peut être réglé à l'aide du bouton ALARM. Réglez le bouton ALARM sur la position minimum pour couper le son.
| Affichage d'état sur le moniteur LCD/écran du viseur | Indicateur WARNING | Avertissement sonore | Indicateurs sur le viseur | Problème Opération VDR Mesure | corrective | |
| Indicateur d'avertissement | ☀ : Continu☀ : 1 clignotement/sec.☀️ : 4 clignotements/sec. | Bip continu●**********1 bips/sec.●**********4 bips/sec.●)●)●)●) | REC/TALLY | BATT | ||
| ☀ : Continu ⚠️ clignotement/sec.☀️ : 4 clignotements/sec. | ||||||
| E**-** 1) | ☀ | ●********** | ☀️ | – Erreur d'enregistrement | L'enregistrement s'arrête. | Mettez l'appareil hors tension et consultez votre revendeur Sony. |
| MEM Full! | ☀️ (2) | ●)●)●)●)●) 2) | ☀️ (2) | – Dépassement de la mémoire anti-choc | L'enregistrement continue mais est de mauvaise qualité. | Protègez l'unité des chocs et vibrations. |
| Drive Busy ! | ☀️ (2) | ●)●)●)●)●) 2) | ☀️ (2) | – Un plan est enregistré dans la mémoire temporaire de l'appareil mais n'est pas écrit sur le disque, à cause des vibrations ou pour une autre raison. | Vérifiez que l'enregistrement sur le disque est possible, et poursuivez l'enregistrement. | Réduisez autant que possible les vibrations, et attendez que le témoin ACCESS s'éteigne. |
| ILL.REC! | ☀️ (2) | ●)●)●)●)●) 2) | ☀️ (2) | – Erreur de synchronisation d'entrée | L'enregistrement continue mais est de mauvaise qualité. | Mettez l'appareil hors tension et contactez votre revendeur Sony. (Cette indication peut apparaître momentanément quand un signal GENLOCK est connecté ou déconnecté mais elle n'est pas un signe de problème.) |
| Disc Error! | ☀️ (2) | ●)●)●)●)●) 2) | ☀️ (2) | – Un défaut de disque a été détecté. | L'enregistrement continue, évitant le défaut, mais est de mauvaise qualité. | Si des défauts sont détectés régulièrement, changez le disque. |

| Affichage d'état sur le moniteur LCD/écran du viseur | Indicateur WARNING | Avertissement sonore | Indicateurs sur le viseur | Problème Opération VDR Mesure | corrective | |
| Indicateur d'avertissement | ☀ : Continu☀ : 1 clignotement/sec.☀️ : 4 clignotements/sec. | Bip continu●**********1 bips/sec.●**********4 bips/sec.●)●)●)●) | REC/TALLY | BATT | ||
| ☀ : Continu ⚠1 clignotement/sec.☀️ : 4 clignotements/sec. | ||||||
| HUMID! | ☀ 2) | ●)●)●)●) 2) | ☀️ 2) | - Condensation sur le capteur optique. | L'enregistrement/ la lecture continue mais s'arrête quand une erreur se produit sur le lecteur. | Arrêtez l'enregistrement/ la lecture, mettez l'appareil hors tension, puis sous tension, et attendez que l'indicateur HUMID disparaisse. |
| ●********** 3) | ||||||
| Before Full 2) | ☀ 2) | ●********** | ☀ 2) | - Disque presque plein. | L'appareil continue de fonctionner. | Préparez-vous à changer le disque. |
| Near MAX # | ☀ 2) | ●********** | ☀ (unique ment lors de l'enregistrement du 300e plan) 4) | - Neuf plans ou plus sont conservés jusqu'à ce que la limite de 300 plans enregistrés soit atteinte. | L'appareil continue de fonctionner. | Préparez-vous à changer le disque. |
| DISC FULL! 4) | ☀ 4) | ●********** 4) | ☀️ 4) | - Disque plein. L'enregistrement ne démarre pas. | Changez le disque. | |
| MAX # Clips | ☀ 4) | ●********** 4) | ☀️ 4) | - La limite supérieure de 300 plans enregistrés est atteinte. | Ne peut enregistrer. | Changez le disque. |
| LOW BATT! 2) | ☀ | ●********** 5) | ☀️ 5) | ☀️ Batterie Presque épuisée. | L'appareil continue de fonctionner. | Changez de batterie. |
| BATT EMPTY! | ☀ | ●********** | ☀️ | ☀️ Batterie épuisée. L'appareils'arrête. | Changez de batterie. | |
| High TEMP! - | Température | ●********** | ☀️ | L'appareil continue de fonctionner. | Mettez l'unité hors tension et placez-la dans un endroit frais. | |
| ACC Sensor! - Skew Sensor | Erreur de capteur | ●********** | ☀️ | L'appareil continue de fonctionner. | Protégez l'unité des chocs et vibrations, mettez-la hors tension et contactez votre revendeur Sony. | |
1) Les astérisques (*) sont remplacés par des chiffres à l'affichage.
2) Pendant l'enregistrement
3) Pendant la lecture, l'avance rapide, le retour rapide ou l'arrêt
4) Pendant l'arrêt d'enregistrement
5) Pendant l'enregistrement ou l'arrêt
Pour plus de détails concernant les avertissements et les messages d'alarme sur le viseur, voir l'élément suivant.
Messages de fonctionnement/d'alarme
Un message de fonctionnement ou d'alarme s'affiche sur la zone d'affichage des messages de fonctionnement/d'alarme (voir page 32) du viseur.
| Message de fonctionnement/d’alarme | Signification |
| INTERVAL **M**S Indique | que la caméra est en mode Interval Rec (Enregistrement à Intervalles). **M**S indique l’intervalle de prise de vue. |
| LOW LIGHT Apparaît, selon le réglage, pour indiquer que l’éclairage du sujet est inadéquat. | |
| HIGH TEMPERATURE | ndique que la température a augmenté à l’intérieur de l’unité. Evitez de continuer l’utilisation dans cet état. |
Un message pour l'opération du VDR est affiché dans la zone de messages de changement de réglage et de progression d'ajustement du viseur (voir page 33).
| Message Signification | et remède |
| ILL. Disc! Le disque ne peut être utilisé dans cette unité. Introduisez un autre Professional Disc. | |
| ILL. Index! No FS! Unknown FS! | Erreur de fichier d’index ou de système de fichier. Changez ou formatez le disque. |
| No Support! Un plan enregistré ne peut être pris en charge par cette unité. Changez ou formatez le disque. | |
| FORMAT NG! Le disque | ne peut être utilisé dans cette unité. Changez le disque. |
| Disc Damage Le disque | ne peut pas être enregistré. Pour enregistrer, changez le disque. |
| Non AV Full MAX # Files | Le disque est plein. Changez ou formatez le disque. |
| DI read err Read err DRV ADJ err | Le disque n’a pas été reconnu. Essayez d’éjecter le disque et de le réintroduire. Ou changez le disque. |
| Run Salvage Une récupération est nécessaire pour le disque. Pour enregistrer sur le disque, éjectez-le, réintroduisez-le et effectuez une opération de récupération. | |
| Salvage NG La récupération a échoué. Pour plus de détails, voir « Manipulation des disques quand l’enregistrement ne se termine pas normalement (fonction de récupération) » à la page 56. | |
a) REC INHI.! apparaît si vous essayez d'enregistrer.
| Message Signification | et remède |
| REC INHI.! La languette | de protection enécriture du disque est en positiond’interdiction d’enregistrement, oula récupération est nécessaire surle disque. Placez la languette enposition de permissionl’enregistrement. Ou éjectez ledisque, réintroduisez-le eteffectuez la récupération. |
| HD 50I/25PHD 60I/30PHD 23P Disc525/60625/502CH×16 Clip4CH×16 Clip | Le disque a un formatd’enregistrement différent.Changez le disque, ou changez leformat d’enregistrement. |
| Index File! | Il existe un fichier d’index non prisen charge sur le disque sur lequelvous tentez d’enregistrer.Changez ou formatez le disque. |
| File System | Il existe un système de fichiersnon pris en charge sur le disquesur lequel vous tentezd’enregistrer. Changez ouformatez le disque. |
| KEY INHI.! a) | Les opérations de disque sontimpossibles quand le connecteurDC IN n’est pas raccordé et que leCA-755 est utilisé. |
| ILL. PLAY! | Une erreur de phase A/V (audio/vidéo) s’est produite durant lalecture. Arrêtez le disque. |
| Lid Closed! | Le couvercle du compartiment àdisque ne s’ouvre pas. Vérifiez lecouvercle. Appuyez sur la toucheEJECT pour ouvrir le couvercle. |
| Lid Open! | Le couvercle du compartiment àdisque n’est pas fermé. Fermez-lebien. |
| No Clip! | Aucun plan n’est enregistré sur ledisque. Changez-le pour undisque enregistré. |
| No Disc! | Aucun disque n’est chargé.Introduisez un disque et essayez ànouveau. |
| STOP ONCE!REC mode! | L’opération n’est pas possiblequand le disque est en cours delecture ou d’enregistrement.Arrêtez le disque. |
| Disc Top!Disc End! | L’opération n’est pas possibleparce que le disque est en haut ouau bout. |
| Formatting! | Le disque est en cours deformatage automatique. Attendezque le formatage se termine. |
| Recording | L’appareil écrit sur le système defichier. Attendez la fin de l’écriture. |
| No EM SpaceEM Full! | Vous ne pouvez pas introduire de repères d'essence. Pour en savoir plus, voir « Enregistrement des repères de plan » à la page 72. |
| SB CLP mode Appuyez | sur le bouton SEL/SET (flèche à quatre directions) pour éliminer l'indicateur SUB CLIP avant d'effectuer l'opération. |
| No SEL List Aucune liste | de plans n'est sélectionnée. Créez une nouvelle liste de plans, ou chargez une liste depuis le disque. |
| No List! Aucune liste n'est présente. Créez une liste de plans. | |
| No SUB Clip Pas de sous | s-plan dans la liste de plans. Enregistrez un sous-plan ou chargez une autre liste de plans. |
| SUB Clip NG Les positions | des point In et Out sont incorrectes. Réglez correctement les points In et Out. |
| MAX# SB CLP Le nombre | total de sous-plans dépasse la limite supérieure (300). |
| CL OVER DUR La durée | totale des sous-plans de la liste actuelle de plans dépasse la limite supérieure (24 h). |
| FAN Stopped DR-FAN Stop | Le ventilateur de l'unité principale ou du lecteur est arrêté. Evitez l'utilisation à haute température, mettez l'appareil hors tension et contactez votre revendeur Sony. |
Messages d'alarme pendant la recherche de miniatures, la sélection de scènes et les opérations de listes de plans
Des messages d'alarme peuvent apparaître au moniteur LCD pendant la recherche de miniatures, la sélection de scènes et les opérations de listes de plans. Dans ce cas, prenez la mesure indiquée dans le tableau suivant.
| Message Signification | et remède |
| CANNOT EXPAND CLIP ANY FURTHER. | Le plan ne peut pas être étendu dans plus de blocs.Ceci s'affiche lorsque le bouton EXPAND est enfoncée alors que le nombre de blocs est au maximum, ou lorsque la durée d'une vignette étendue est de 1 image. |
| SELECTED ESSENCE MARK DOES NOT EXIST. | Le repère sélectionné n'existe pas. Ceci s'affiche dans l'écran de sélection de repère lorsque le repère spécifié n'existe pas sur le disque. |
| Message Signification | et remède |
| SUB CLIP IS INVALID.SET APPROPRIATEIN/OUT POINTS. | La relation chronologique entre les points In et Out spécifiés lors d'une opération TRIM (voir page 102) est incorrecte. Réinitialisez afin que la valeur du code temporel du point Out soit plus grande que la valeur du code temporel du point In. |
| DURATION OF ONECLIP LIST MUST BELESS THAN 24HOURS. | La durée totale de la liste de plans actuelle est plus grande que 24 heures. Ceci s'affiche lorsque la durée totale de la liste de plans actuelle dépasse la limite supérieure de 24 heures, à la suite d'une opération ADD (voir page 97) d'un sous-plan ou d'une opération TRIM (voir page 97). |
| NO MORE SUB CLIPSCAN BE ADDED TOTHE CLIP LIST. | La limite supérieure des sous-plans dans la liste de plans actuelle a été dépassée. Ceci s'affiche lorsque la durée totale de la liste de plans actuelle dépasse la limite supérieure de 24 heures, à la suite d'une opération ADD (voir page 97) d'un sous-plan ou d'une opération TRIM (voir page 97). |
| SUB CLIP DOES NOTEXIST. | Il n'existe aucun sous-plan dans la liste de plans actuelle. Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération MOVE (voir page 101), TRIM (voir page 102), DELETE (voir page 103) ou TC PRESET (voir page 103), alors qu'il n'existe aucun sous-plan dans la liste de plans actuelle. |
| CLIP LIST DOES NOTEXIST. | Il n'existe aucune liste de plans sur le disque. Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération DELETE CLIP LIST (voir page 106), alors qu'il n'existe aucune liste de plans sur le disque. |
| MOVE IS INVALID. Le sous-plan ne peut pas être déplacé. Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération MOVE (voir page 101), alors qu'il n'existe aucun sous-plan dans la liste de plans actuelle, ou uniquement 1. | |
| SHOT MARK DOESNOT EXIST. | Le repère spécifié n'a pas été enregistré. Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération DELETE SHOT MARK sur un plan, alors que le repère spécifié n'a pas été enregistré sur ce plan. |
| REC START CANNOT BE DELETED. | REC START ne peut pas être supprimé.Ceci s'affiche lorsqu'une tentative est effectuée pour supprimer un REC START avec une opération DELETE SHOT MARK. DELETE SHOT MARK peut supprimer uniquement des repères SHOT MARK1 et SHOT MARK2. |
| CLIP IS LOCKED. Le plan est verrouillé.Ceci s'affiche lorsqu'une tentative est effectuée pour supprimer un plan, définir une vignette de plan ou supprimer un repère, alors que le plan est verrouillé. | |
| ALL CLIPS ARE LOCKED. | Tous les plans sont verrouillés.Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération LOCK ALL CLIPS, alors que tous les plans sont verrouillés. |
| ALL CLIPS ARE UNLOCKED. | Tous les plans sont déverrouillés.Ceci s'affiche lorsqu'une tentative est effectuée pour exécuter une opération UNLOCK ALL CLIPS, alors que tous les plans sont déjà déverrouillés. |
Guide de dépannage
Vous pouvez vous servir de ce tableau pour établir la cause possible d'un problème apparent ; veuillez toujours
revérifier avant d'envoyer le caméscope en réparation. Si le problème persiste, contactez votre revendeur Sony.
| Problèmes Cause Remède | ||
| Le caméscope n'est pas mis sous tension lorsque vous mettez le commutateur POWER sur ON. | Le pack de batteries n'a pas été inséré. Mettez en place un pack batterie (voir page 35). | |
| Le pack de batteries est épuisé. Remplacez le pack batterie par un pack entièrement chargé (voir page 35). | ||
| L'adaptateur CA n'est pas raccordé. | Raccordez l'adaptateur CA (voir page 36). | |
| L'enregistrement ne démarre pas quand vous appuyez sur le bouton REC. | Le commutateur POWER est réglé sur OFF. | Mettez le commutateur POWER sur ON. |
| La languette de protection en écriture du disque est en position d'interdiction d'enregistrement. | Placez la languette de protection en écriture pour permettre l'enregistrement (voir page 54), ou changez le disque. | |
| Le disque est plein. Remplacez le disque avec un autre qui a assez d'espace libre, ou formatez le disque (voir page 55). | ||
| Le disque introduit nécessite une récupération. | Procédez à la récupération (voir page 56). | |
| Le format d'enregistrement diffère de celui des plans déjà enregistrés. | Changez le disque, ou changez le format d'enregistrement (voir page 59). | |
| La lecture ne démarre pas quand vous appuyez sur le bouton PLAY. | L'unité est arrêtée à la position après la fin de l'enregistrement. | Appuyez sur le bouton PREV pour aller à la première image d'un plan, ou maintenez enfoncé le bouton PLAY/PAUSE et appuyez sur le bouton PREV pour aller à toute autre position. |
| L'alimentation électrique est interrompue pendant le fonctionnement. | Le pack de batteries est épuisé. Remplacez le pack batterie par un pack entièrement chargé (voir page 35). | |
| La batterie s'épuise très rapidement. | La température de fonctionnement est très basse. | Utilisez un BP-GL95 (voir page 35). |
| La charge du pack de batterie est inadéquate. | Rechargez le pack batterie (voir page 35). | |
| Impossible d'éjecter le disque. Le pack de batteries est épuisé. Remplacez le pack batterie par un pack entièrement chargé (voir page 35). | ||
| Enregistrement audio impossible. Les boutons AUDIO LEVEL (CH-1/CH-2) sont réglés sur minimum. | Ajustez le réglage des boutons AUDIO LEVEL (voir page 14). | |
| L'enregistrement audio est impossible. | Le bouton AUDIO LEVEL à l'avant est réglé sur minimum. | Ajustez le réglage du bouton AUDIO LEVEL à l'avant (voir page 21). |
| L'enregistrement audio présente des distorsions. | Le niveau du son est trop haut. Ajustez le réglage des boutons AUDIO LEVEL et enregistrez à nouveau (voir page 21). | |
| L'enregistrement audio présente un niveau de bruit élevé. | Le niveau du son est trop bas. Ajustez le réglage des boutons AUDIO LEVEL et enregistrez à nouveau (voir page 21). | |
| L'équipement connecté au caméscope par l'intermédiaire d'une connexion i.LINK ne réagit pas comme prévu. Par exemple, l'image vidéo n'apparaît pas sur son écran. | Parfois, l'équipement connecté ne reconnaît pas immédiatement l'opération. | Attendez environ 15 secondes. Si l'équipement connecté ne réagit toujours pas, suivez les instructions ci-dessous. • Vérifiez le câble i.LINK, par exemple, en le rebranchant. • Mettez l'appareil hors tension et rebranchez le câble. • Changez le câble i.LINK. |
| La caméra n'est pas reconnue par l'ordinateur raccordé via le connecteur i.LINK. | Le problème est dû au logiciel, par exemple il ne prend pas en charge le format MPEG HD/DVCAM , etc. | Installez un logiciel qui prend en charge le format MPEG HD/DVCAM. |
| La caméra ne peut pas être contrôlée par l'ordinateur raccordé via le connecteur i.LINK. | ||
Pour éjecter le disque quand il n'y a pas d'alimentation
Quand la batterie est vide, par exemple, l'activation du bouton EJECT ne produit pas l'action voulue d'éjection du disque. Dans de tels cas d'urgence, vous pouvez retirer le disque manuellement à l'aide de la procédure suivante.
1 Mettez l'appareil hors tension.
2 Effectuez les opérations suivantes.
Après le retrait du disque, il n'est pas nécessaire de replacer la vis dans sa position originale. Quand l'alimentation est rétablie, le mécanisme fonctionne à nouveau normalement.

Utilisation des données UMID
Pour effectuer efficacement des opérations allant de l'interview au montage et détecter facilement les matériaux audio-visuels afin de les réutiliser, les métadonnées fournissant des informations supplémentaires sont enregistrées en même temps que les données audio-visuelles sur un disque. Comme application de métadonnées, l'UMID (Unique Material Identifier) est un standard international.
Qu'est-ce qu'un UMID?
L'UMID (Unique Material Identifier) est un identificateur unique pour le matériel audiovisuel défini par le standard SMPTE330M-2003. L'UMID peut être utilisé soit comme UMID de base 32 bits, soit comme UMID étendu qui inclut 32 bits supplémentaires de Source Pack pour un total de 64 bits.
Pour plus de détails, voir SMPTE 330M.
L'UMID étendu est une métadonnée qui fournit des informations supplémentaires telles que l'emplacement, la date/l'heure, la société, etc.. L'UMID est appliqué comme suit.
Vous devez saisir un code de pays, un code d'organisation et un code d'utilisateur. Définissez le code du pays à l'aide du tableau ISO 3166 et définissez les codes de l'organisation et de l'utilisateur de manière indépendante.
Pour les détails, voir « Informations supplémentaires relatives à l'UMID » à la page 190.
Fonctions des données UMID
Les données UMID activent ce qui suit:
- Ajout d'un identifiant (ID) unique global à chaque prise du matériel audiovisuel. L'ID unique est utilisé pour
détecter la source de matériel et pour l'associer avec le matériel source original.
- Distinction entre le matériel original et le matériel copié. 00 est ajouté au numéro de cas pour le matériel original.
- L'UTC est utilisé lors de l'enregistrement de l'UMID. Cela active le contrôle uniforme du matériel source enregistré dans le monde entier sur base du code temporel universel.
- Calcul de la différence de date entre les matériaux sources. Le matériel source est enregistré sur base de la MJD (Modified Julian Date) qui permet un calcul aisé de la différence de date entre les matériaux sources.
Configuration du menu UMID
Réglez les éléments suivants nécessaires à l'utilisation de données UMID sur la page UMID SET du menu OPERATION.
| Elément Description | |
| COUNTRY CODE Règle le code du pays. | |
| ORGANIZATION Règle le code de l'organisation. | |
| USER CODE Règle le code d'utilisateur | |
| TIME ZONE Règle la différence horaire avec l'UTC. | |
Pour les détails sur l'opération de réglage, voir « Opérations de base des menus » à la page 142.
Informations supplémentaires relatives à l'UMID
COUNTRY CODE
Lorsque vous sélectionnez ce paramètre, la fenêtre COUNTRY CODE apparaît.
Entrez une chaîne alphanumérique abrégée (chaînes alphanumériques de 4 bits) selon les valeurs définies dans ISO 3166-1.
Il y a environ 240 codes de pays.
Trouvez votre propre code pays sur la page d'accueil suivante.
Reportez-vous à ISO 3166-1 :
http://www.din.de/gremien/nas/nabd/iso3166ma/
codlstp1/en_listp1.html
Lorsque le code du pays fait moins de 4 bits, la partie active du code occupe la première partie des 4 bits et le reste doit être complété avec le caractère espace (20h).
Exemple : Pour le Japon
Pour le Japon, si le code du pays est JP, cela fait 2 bits, si le code est JPN, cela fait 3 bits.
Donc, entrez ceci :
ou
(où _ représente un espace.)
$$ \mathrm{JP} _ {- -} $$
$$ \mathrm{JPN} _ {-} $$
ORGANIZATION (code de l'organisation)
Lorsque vous sélectionnez ce paramètre, la fenêtre ORGANIZATION apparaît.
Entrez une chaîne alphanumérique de 4 bits abrégée pour un code d'organisation.
Remarque
Il n'y a pas de problème d'enregistrement ou de lecture de signaux audio-visuels si ORGANIZATION n'est pas paramétré.
Les codes des organisations peuvent être obtenus en faisant la demande auprès du bureau d'inscription SMPTE. Si vous n'obtenez pas de code d'organisation, vous ne pouvez pas saisir de chaîne arbitraire. En règle générale, le code « 00 » doit être entré. Les opérateurs freelance qui n'appartiennent pas à une organisation doivent saisir « \~ ».
USER CODE
Lorsque vous sélectionnez ce paramètre, la fenêtre USER CODE apparaît.
Entrez les chaînes alphanumériques 4 bits pour identification de l'utilisateur.
Le code de l'utilisateur est inscrit avec chaque organisation localement. Il n'est généralement pas inscrit de manière centralisée.
Lorsque le code d'utilisateur fait moins de 4 bits, saisissez le code d'utilisateur depuis le début des 4 bits et saisissez le caractère espace (20h) dans les chaînes restantes.
Ce code de l'utilisateur est déterminé par l'organisation. Les méthodes utilisées dépendent de l'organisation.
Remarque
Les bits d'utilisateur ne peuvent pas être saisis quand aucun code d'organisation n'a été saisi.
TIME ZONE
Lorsque vous sélectionnez ce paramètre, la fenêtre TIME ZONE apparaît.
L'UTC est calculé sur la base de l'heure locale, à l'aide du fuseau horaire. Si le fuseau horaire n'est pas réglé, l'UTC n'est pas enregistré correctement.
Réglez la différence horaire avec l'UTC. Lors du réglage de l'heure d'été ou de l'heure avancée, changez le code pour un qui fera avancer l'horloge d'1 heure.
Remarque
Quand vous changez le fuseau horaire, réglez l'horloge intégrée sur l'heure locale et mettez le caméscope hors puis sous tension.
Licence MPEG-4
CE PRODUIT EST MUNI DE LA LICENCE MPEG-4 VISUAL PATENT PORTFOLIO POUR UNE UTILISATION PERSONNELLE ET NON COMMERCIALE PAR UN UTILISATEUR POUR
(i) ENCODER DE LA VIDÉO EN CONFORMITÉ
AVEC LA NORME VISUELLE MPEG-4 (« VIDÉO MPEG-4 »)
ET/OU
(ii) DÉCODER DE LA VIDÉO MPEG-4 QUI A ÉTÉ ENCODÉE PAR UN UTILISATEUR IMPLIQUÉ DANS UNE ACTIVITÉ PERSONNELLE ET NON COMMERCIALE ET/OU OBTENUE D'UN FOURNISSEUR VIDÉO LICENCIÉ PAR MPEG LA POUR FOURNIR DE LA VIDÉO MPEG-4.
AUCUNE LICENCE N'EST ACCORDÉE NI IMPLIQUÉE POUR AUCUNE AUTRE UTILISATION. DES INFORMATIONS SUPPLÉMENTAIRES Y COMPRIS CONCERNANT L'UTILISATION PROMOTIONNELLE, INTERNE ET COMMERCIALE ET LA LICENCE PEUVENT ÊTRE OBTENUES AUPRÈS DE MPEG LA, LLC. VOIR HTTP://WWW.MPEGLA.COM
MPEG LA offre des licences pour (i) la fabrication/vente de tout support de stockage d'informations vidéos en MPEG-4 Visual (ii) la distribution/diffusion d'informations vidéo en MPEG-4 Visual par n'importe quel moyen (par exemple la distribution vidéo en ligne, la diffusion par Internet, la diffusion télévisée). D'autres utilisations de ce produit nécessitent peut-être l'obtention de licences auprès de MPEGLA. Veuillez contacter MPEG LA pour de plus amples informations. MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206, http://www.mpegla.com
Licence MPEG-2 Video Patent Portfolio
TOUTE UTILISATION DE CE PRODUIT AUTRE QU'UNE UTILISATION DE CONSOMMATION PERSONNELLE EN CONFORMITÉ AVEC LA NORME MPEG-2 POUR L'ENCODAGE D'INFORMATIONS VIDÉO SUR SUPPORT LIVRÉ EST STRICTEMENT INTERDITE SANS LICENCE PRÉVUE PAR LES BREVETS APPLICABLES SOUS LE MPEG-2 PATENT PORTFOLIO, ET CETTE LICENCE EST DISPONIBLE AUPRÈS DE MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206.
« SUPPORT LIVRÉ » signifie tout support de stockage d'informations vidéo MPEG-2, comme les films sur DVD qui sont vendus/distribués au grand public. Les reproducteurs ou vendeurs de disques du SUPPORT LIVRÉ doivent obtenir des licences pour leur entreprise auprès de MPEG LA. Veuillez contacter MPEG LA pour de plus amples informations. MPEG LA. L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206
http://www.mpegla.com
Au sujet d'i.LINK
Cette section décrit les spécifications et les caractéristiques d'i.LINK.
Qu'est-ce que i.LINK ?
i.LINK est une interface en série numérique conçue pour s'intégrer aux dispositifs équipés de connecteurs i.LINK. i.LINK permet à votre dispositif :
- d'effectuer une transmission et réception à deux sens de données comme les signaux audio et vidéo numériques.
- de commander d'autres dispositifs i.LINK.
- de connecter facilement plusieurs dispositifs avec un seul câble i.LINK.
Votre dispositif i.LINK est capable de se raccorder à un grand nombre de dispositifs audiovisuels numériques pour le transfert de données et d'autres opérations.
D'autres avantages comprennent la caractéristique suivante. Lorsqu'il est raccordé à plusieurs dispositifs i.LINK, votre dispositif i.LINK peut effectuer le transfert et d'autres opérations non seulement avec le dispositif directement raccordé mais aussi avec tout autre dispositif raccordé. L'ordre de connexion des dispositifs n'importe donc pas.
Cependant, en fonction des caractéristiques et des spécifications des dispositifs reliés, il est possible que vous deviez utiliser certaines fonctions différemment, et il se peut que vous ne puissiez pas transférer de données ou effectuer certaines opérations.
i.LINK, un surnom pour IEEE 1394 proposé par Sony, est une marque commerciale prise en charge par un grand nombre de compagnies au niveau mondial.
IEEE 1394 est une norme internationale définie par IEEE, The Institute of Electrical and Electronics Engineers, Inc.
Remarque
Le caméscope peut être connecté à un dispositif par l'intermédiaire du câble i.LINK (câble DV). Si vous vous connectez à un dispositif avec deux ou plusieurs connecteurs i.LINK, reportez-vous aux Modes d'emploi fournis avec le dispositif connecté.
Vitesse de transfert des données de i.LINK
i.LINK définit une vitesse maximum de transfert des données de 100, 200 et 400 Mbps ^1) , décrits respectivement comme S100, S200 et S400.
Pour les dispositifs i.LINK, une vitesse maximum de transfert des données prise en charge par le dispositif est identifiée à la page « Spécifications » du mode d'emploi fourni avec le dispositif ou près de son connecteur i.LINK. Si vous vous connectez au dispositif qui prend en charge une vitesse de transfert des données différente, la vitesse
de transfert des données réelle peut différer de celles décrites sur les connecteurs i. LINK.
1) Qu'est-ce que Mbps?
Mégabit par seconde. Mesure de la vitesse de transmission des données par seconde. Par exemple, 100 Mbps indiquent que 100 mégabits de données peuvent être transmis par seconde.
Utilisation de i.LINK avec votre caméscope
Pour plus de détails sur l'utilisation avec un autre équipement à connecteur i.LINK (DV) raccordé, voir page 52.
Pour plus de détails sur la connexion avec un câble i.LINK et le logiciel nécessaire, reportez-vous au mode d'emploi fourni avec le dispositif connecté.
Utilisez des câbles i.LINK Sony
Utilisez des câbles i.LINK Sony pour connecter les dispositifs i.LINK Sony.
6 broches↔4 broches (pour doublage DV)
6 broches↔ 6 broches (pour doublage DV)
i.LINK et i sont des marques commerciales.

A propos du « Memory Stick »
Qu'est-ce qu'un « Memory Stick » ?
« Memory Stick » est un nouveau support d'enregistrement à circuit intégré compact, portable et polyvalent dont la capacité de mémoire est supérieure à celle d'une disquette. Le « Memory Stick » est spécialement conçu pour permettre l'échange et le partage de données numériques entre des produits compatibles « Memory Stick ». Comme il est amovible, le « Memory Stick » peut aussi servir au stockage externe de données. Le « Memory Stick » existe en deux tailles : standard et « Memory Stick Duo » compacte. Une fois relié à un adaptateur « Memory Stick Duo », le « Memory Stick Duo » a la même taille qu'un « Memory Stick » standard, ce qui lui permet d'être utilisé sur des produits compatibles avec le « Memory Stick » standard.
Types de « Memory Stick »
Il existe quatre types de « Memory Stick » qui répondent à divers besoins fonctionnels.
« Memory Stick-R »
Les données enregistrées ne sont pas écrasées. Vous pouvez enregistrer des données sur un « Memory Stick-R » avec des produits compatibles « Memory Stick-R » uniquement. Les données protégées par les droits d'auteur nécessitant la technologie de protection des droits d'auteur MagicGate ne peuvent pas être enregistrées sur un « Memory Stick-R ».
« Memory Stick »
Convient au stockage de données de tout type à l'exception des données protégées par les droits d'auteur nécessitant la technologie de protection des droits d'auteur MagicGate.
« MagicGate Memory Stick »
Equipé de la technologie de protection des droits d'auteur MagicGate.
« Memory Stick-ROM »
Contient des données pré-enregistrées en lecture seule. Vous ne pouvez pas effectuer d'enregistrements sur un « Memory Stick-ROM » ni effacer les données préenregistrées.
« Memory Stick PRO »
Equipé de la technologie de protection des droits d'auteur MagicGate, spécialement conçu pour être utilisé avec un équipement compatible avec le « Memory Stick PRO ».
Types de « Memory Stick » disponibles
Avec ce produit, vous pouvez utiliser un « Memory Stick » de la marque Sony dont la capacité ne dépasse pas 128 Mo, et un « Memory Stick PRO » de la marque Sony dont la capacité ne dépasse pas 2 Go.
Remarque
Pour utiliser un « Memory Stick Duo » ou un « Memory Stick PRO Duo » avec votre produit, vous devez raccorder un adaptateur.
Remarque sur la vitesse de lecture/écriture des données
La vitesse de lecture/écriture des données peut varier en fonction de l'association entre le « Memory Stick » et le produit compatible « Memory Stick » que vous utilisez.
Qu'est-ce que MagicGate ?
MagicGate est une technologie de protection des droits d'auteur qui utilise une technologie de cryptage.
Avant d'utiliser un « Memory Stick »
Terminal
Languette de protection en écriture


Espace pour l'étiquette
- Si vous réglez la languette de protection contre l'écriture du « Memory Stick » sur « LOCK », les données ne peuvent être ni enregistrées, ni modifiées ni effacées.
- Les données risquent d'être endommagées si :
- Vous retirez le « Memory Stick » ou mettez l'appareil hors tension pendant la lecture ou l'écriture de données.
- Vous utilisez le « Memory Stick » dans un endroit exposé à de l'électricité statique ou des parasites.
- Nous vous recommandons de faire une copie de sauvegarde des données importantes que vous enregistrez sur le « Memory Stick ».
Remarques
- Ne posez que l'étiquette fournie sur la position correspondante du « Memory Stick ».
- Placez l'étiquette de manière à ce qu'elle ne sorte pas de la position prévue.
- Transportez et conservez le « Memory Stick » dans sa boîte.
- Ne touchez pas le connecteur du « Memory Stick » avec quoi que ce soit, notamment avec les doigts ou un objet métallique.
-
Ne soumettez pas le « Memory Stick » à des chocs, ne le pliez pas et ne le laissez pas tomber.
-
N'essayez pas de démonter ou modifier le « Memory Stick ».
- Evitez de mouiller le « Memory Stick ».
- N'utilisez pas et ne rangez pas le « Memory Stick » dans un endroit :
- Extrêmement chaud, comme dans un véhicule stationné au soleil
- Exposé au rayonnement direct du soleil
- Très humide ou exposé à des substances corrosives
Indicateur d'accès du « Memory Stick »
Si l'indicateur d'accès est allumé ou clignote, des données sont en cours de lecture ou d'écriture sur le « Memory Stick ». Ne secouez pas l'ordinateur ou le produit et ne les soumettez pas à des chocs. Ne mettez pas l'ordinateur ou le produit hors tension et ne retirez pas le « Memory Stick ». Vous risqueriez d'altérer les données.
Précautions
- Pour éviter des pertes de données, effectuez fréquemment des copies de sauvegarde. Sony ne saurait en aucun cas être tenu pour responsable d'éventuelles pertes de données.
- Les enregistrements non autorisés peuvent constituer une violation de la législation sur les droits d'auteur. Si vous utilisez un « Memory Stick » pré-enregistré, vérifiez que les données ont été enregistrées conformément à la législation sur les droits d'auteur ou toute autre loi applicable.
- Sony peut modifier ou changer le logiciel « Memory Stick » du caméscope sans préavis.
-
Notez qu'il existe des restrictions concernant les enregistrements de concerts sur scène et d'autres spectacles de divertissement, même si ces enregistrements sont destinés à une utilisation privée uniquement.
-
« Memory Stick » et « MagicGate Memory Stick » sont des marques commerciales de Sony Corporation.
- « Memory Stick Duo » et Menode Stick Duo marques commerciales de Sony Corporation.
- « Memory Stick PRO » et MemolesStick PRO marques commerciales de Sony Corporation.
- « Memory Stick PRO Duo » et MEMORY STICK PRO Duo sont des marques commerciales de Sony Corporation.
- « Memory Stick-ROM » et MEMORY STICK-ROM sont des marques commerciales de Sony Corporation.
- « MagicGate Memory Stick » est une marque commerciale de Sony Corporation.
- « MagicGate » et MAGICGATE sont des marques commerciales de Sony Corporation.
Spécifications
Généralités
Alimentation 12 V CC +5,0/-1,0 V
Consommation 31 W
(avec alimentation CC de 12 V, lors de l'enregistrement avec le moniteur LCD allumé)
Température de fonctionnement
$$ - 5 ^ {\circ} \mathrm{C} \text { à } + 4 0 ^ {\circ} \mathrm{C} (2 3 ^ {\circ} \mathrm{F} \text { à } 1 0 4 ^ {\circ} \mathrm{F}) $$
Température de stockage
$$ - 2 0 ^ {\circ} \mathrm{C} \text {à} + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \text {à} + 1 4 0 ^ {\circ} \mathrm{F}) $$
Format d'enregistrement/lecture
Vidéo MPEG HD : HQ35/SP25/
$$ \mathrm{LP18Mbps} $$
$$ \text { DVCAM }: 2 5 \text { Mbps } $$
Vidéo proxy MPEG-4 1)
Audio MPEG HD : 16 bits, 48 kHz,
$$ 4 / 2 \text { c a n a u x } $$
$$ \text { DVCAM }: 1 6 \text { bits, } 4 8 \text { kHz }, $$
$$ 4 \text { c a n a u x } $$
1) Le MPEG-4 CODEC est un produit de Ingenient Technologies, Inc.
Durées d'enregistrement/lecture
Disques PFD23/PFD23A
| Format d'enregistrement | Mode | Audio 4 canaux | Audio 2 canaux |
| MPEG HD | Mode HQ | 65 minutes ou plus | 68 minutes ou plus |
| Mode SP | Approx. 85 minutes | Approx. 90 minutes | |
| Mode LP | 112 minutes ou plus | 122 minutes ou plus | |
| DVCAM | Approx. 85 minutes | ||
Disques PFD50DLA
| Format d'enregistrement | Mode | Audio 4 canaux | Audio 2 canaux |
| MPEG HD | Mode HQ | 145 minutes ou plus | 150 minutes ou plus |
| Mode SP | Approx. 190 minutes | Approx. 200 minutes | |
| Mode LP | 248 minutes ou plus | 265 minutes ou plus | |
| DVCAM | Approx. 185 minutes | ||
Remarque
Les temps d'enregistrement et de lecture listés ci-dessus sont approximatifs. Les durées d'enregistrement maximales peuvent varier en fonction des conditions d'enregistrement.
Durée d'utilisation continue
Env. 160 min (avec BP-GL95)
Poids Env. 3,8 kg (8 libres 6 onces) (partie principale uniquement)
Env. 5,45 kg (12 libres) (avec viseur DXF-20W, Microphone stéréo, disque, pack batterie BP-GL95)
Env. 6,8 kg (14 libres 15 onces) (avec viseur DXF-20W, Microphone stéréo, disque, pack batterie BP-GL95 et objectif à mise au point automatique VCL-719BXS)
Dimensions
Objectif avec mise au point automatique VCL-719BXS (1) (fourni uniquement avec le PDW-F335K)
Viseur DXF-20W (1)
Microphone stéréo (1)
Anti-vent (1)
Bandoulière (1)
Adaptateur de trépied VCT-U14 (1)
Capuchon de la monture d'objectif (1)
Modèle de réglage de longueur focale (1)
Version anglaise (1)
Manuel sur CD-ROM (1)
Certificat de garantie (1)
Section caméra vidéo
Généralités
Imageur CCD à tansfert d'interligne de type 1/2 pouces
Pixels effectifs
1440 (H) × 1080 (V)
Configuration d'imageur
RGB 3 CCDs
Système spectral
Système à prisme F1,4 (doté du filtre à quartz)
Filtre intégré Filtre ND
1 : CLEAR
2:1/4 ND
3:1/16 ND
4 : 1/64 ND
Monture d'objectif
Monture sur baïonette Sony de type 1/2 pouces
Sensibilité F9 standard (89,9% réflexion, 2000 lx)
Eclairage minimum
0,13 lx (à F1,4 ; gain +48 dB)
Rapport signal/bruit vidéo
54 dB (caractéristique Y)
Modulation 800 lignes TV
Distorsion géométrique
Aucune identifiée (sauf distorsion due à l'objectif)
Smear -120 dB (caractéristique Y)
LCD Image : 8,9 cm (2 ^1/2 pouces) à angles opposés (type 3,5)
Résolution en pixels : 25 000 pixels (1120 largeur × 224 hauteur)
Pixels effectifs : plus de 99,99%
Objectif avec mise au point automatique VCL-719BXS (fourni avec le PDW-F335K)
Longueur focale
6,7 mm sur 127 mm
Zoom Manuel ou motorisé, sélectionnable
Rapport de zoom
×19
Ouverture maximale
1:1,6, 1:2,1 (Téléobjectif)
Contrôle diaphragme
Manuel ou automatique, sélectionnable F1.6 à F16 ou C (fermé)
Mise au point Manuelle ou automatique, sélectionnable
Gamme de mise au point
5 cm à ∞
Bande de fixation du filtre
M82 mm, largeur 0,75 mm
Monture Monture sur baionette Sony de type 1/2 pouces
Poids Env. 1,34 kg (2 libres 15 onces) (avec l'objectif)
Dimensions externes (l/h/p)
Tube image 2 pouce, rapport d'aspect 16:9, monochrome
Indicateurs REC (× 2), TALLY, BATT, SHUTTER, GAIN UP
Résolution 600 lignes
Alimentation 12 V CC
Consommation 3 W
Poids Env. 620 g (1 libres 5 onces)
Dimensions maximales
$$ 2 3 9 \times 7 6 \times 2 1 5 \mathrm{mm} (9 1 / 2 \times 3 \times 8 1 / 2 $$
$$ \text { pouces) } (1 / h / p) $$
Microphone stéréo
Type Microphone à condensateur à électret arrière « back electret »
Directivité Super cardioïde
Fréquence de réponse
$$ 1 0 0 \mathrm{Hz} \text { à } 2 0 \mathrm{kHz} $$
Impédance de sortie
$$ 1 0 0 \Omega $$
Alimentation 48 V CC
Poids Env. 120 g (4 onces)
Dimensions 162× 21mm (6 1 / 2× 27 / 32 pouces)
$$ (\text { longueur } \times \text { diamètre }) (\text { sauf câble }) $$
Section lecteur disque optique
Caractéristiques vidéo
Fréquence d'échantillonnage
$$ \mathrm{Y}: 7 4, 2 5 \mathrm{MHz} $$
$$ \mathrm{PB} / \mathrm{PR}: 3 7, 1 2 5 \mathrm{MHz} $$
Quantification 8 bits/échantillon
Compression MPEG-2 MP@HL
$$ \mathrm{DVCAM} $$
Caractéristiques audio
Fréquence d'échantillonnage 48 kHz
Fréquence de réponse
$$ \begin{array}{c} 2 0 \mathrm{Hz} \text {à} 2 0 \mathrm{kHz} + 0, 5 \mathrm{dB} / - 1, 0 \mathrm{dB} (0 \mathrm{dB}, \ 1 \mathrm{kHz}) \end{array} $$
Plage dynamique
$$ \text { Plus de } 8 5 \mathrm{dB} $$
Distorsion Max. 0,08 % (1 kHz)
Connecteurs entrée/sortie
Entrée de signaux
AUDIO IN CH-1/CH-2
$$ \text { Type XLR, 3 broches, femelle } $$
$$ - 6 0 \mathrm{dBu}, - 5 0 \mathrm{dB}, - 4 0 \mathrm{dBu} / + 4 \mathrm{dBu} $$
$$ (0 \mathrm{dBu} = 0, 7 7 5 \mathrm{Vrms}) $$
MIC IN Type XLR, 5 broches, femelle, -50 dBu
GENLOCK IN Type BNC, 1,0 Vp-p, 75 Ω, non équilibré
TC IN Type BNC, 0,5 V à 18 Vp-p, 10 kΩ
$$ \begin{array}{l} \text {(Ceci peut commuter pour servir en} \ \text {TC OUT)} \end{array} $$
Sortie de signaux
AUDIO OUT CH-1/CH-2
$$ \text { Prise phono, } - 1 0 \mathrm{dBu}, 4 7 \mathrm{k} \Omega $$
VIDEO OUT (composite)
$$ \text { Type BNC, } 1, 0 \mathrm{Vp-p,} 7 5 \Omega , \text { non équilibré } $$
VIDEO OUT (composant)
$$ \text { Type BNC (1 exemplaire), Y: 1,0 Vp - p, } $$
$$ 7 5 \Omega , R - Y / B - Y: 0, 7 V p - p, 7 5 \Omega $$
TC OUT Type BNC, 1,0 Vp-p, 75 Ω,
$$ \begin{array}{l} \text {(Ceci peut commuter pour servir en} \ \text {TC IN)} \end{array} $$
EARPHONE (mini prise)
$$ 8 \Omega , - \infty \text { a } - 1 5 \mathrm{dBs} \text { variable } $$
Autres
DC IN Type XLR, 4 broches, mâle, 11 à 17 V CC
DC OUT 4 broches, 11 à 17 V CC, courant maximum 0,2 A
LENS 12 broches
REMOTE 8 broches
LIGHT 1) 2 broches
i.LINK 6 broches, IEEE 1394
1) La griffe de fixation d'accessoires que vous pouvez utiliser pour fixer un éclairage vidéo sur cet appareil est du type trou percé d' 1/4 de pouce. Si vous désirez la remplacer par une griffe de type coulissant, contactez votre revendeur Sony.
Allocation des broches de connecteurs
Connecteur DC IN (4 broches, mâle)

| Numéro de broche | Signal | Standard |
| 1 | EXT DC IN (G) | GND |
| 2 | - | - |
| 3 | - | - |

| Numéro de broche | Signal Standard | |
| 4 EXT DC IN (X) +1 | 1 à +17 V CC |
Connecteur AUDIO IN CH-1/CH-2 (3 broches, femelle)

| Numéro de broche | Signal Standard | |
| 1 AUDIO IN | (G) GND | |
| 2 AUDIO IN | (X) | -60 dBu, -50 dBu,-40 dBuQuand ZI est égal ousupérieur à plus de 3 kΩ/+4 dBu, 10 kΩ, équilibré |
| 3 AUDIO IN | (Y) |
Produits apparentés
Il y a une gamme de produits Sony pour répondre à tous vos besoins de prises de vue imaginables.
Pour plus de détails, consultez votre revendeur Sony.
Alimentation et appareils apparentés
Pack batterie BP-GL95/GL65/L60S/L80S
Chargeur de batterie BC-L70/M150/L500
Adaptateur CA AC-DN2B/DN10
Equipement de télécommande
Unité de télécommande RM-B150/B750
Equipement audio
Adaptateur de caméra CA-WR855
Tuner synthétisé UHF WRR-855
Tuner synthétisé UHF WRR-861/862
Emetteur synthétisé UHF WRT-822/824
Raccord de tuner WRR (référence : A-8278-057-B)
Mixeur numérique portable DMX-P01
Pour l'équipement audio décrit ci-dessus, vérifiez si le connecteur est mâle ou femelle et le nombre de broches sur le connecteur.
Les connecteurs d'entrée audio du caméscope sont femelles et à 3 broches. Un adaptateur peut être nécessaire.
Viseur
Viseur 5 pouces DXF-51/51CE (monochrome)
Kit de fixation d'accessoires pour DXF-51/51CE
(référence : A-8274-968-B)
Câbles et autres
Câble i.LINK (câble de connexion DV)
$$ \begin{array}{c} \text {CCFD - 3L (6 broches \leftrightarrow 4 broches,} \ 3, 5 \mathrm{m}) \end{array} $$
$$ \text { CCF - 3L } (6 \text { broches } \longleftrightarrow 6 \text { broches }, 3, 5 \mathrm{m}) $$
Mallette de transport rigide LC-H300
Mallette de transport souple LC-DS300SFT
Housse anti-pluie LCR-1
La conception et les spécifications sont sujettes à modification sans préavis.
Remarques
- Effectuez toujours un essai d'enregistrement pour vérifier que l'enregistrement s'est fait correctement. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, suite au manquement de cet appareil ou de son support d'enregistrement, de systèmes de mémoire extérieurs ou de tout autre support ou système de mémoire à enregistrer un contenu de tout type.
- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
Liste de composants et accessoires en option

Anexe
Glossaire
AES/EBU
Norme établie conjointement par l'AES (Audio Engineering Society) et l'EBU (European Broadcasting Union) pour la transmission sérielle de plans audio numériques. Deux canaux audio peuvent être transmis via un connecteur unique.
ATW
Auto Tracing White balance (Equilibre des blancs à suivi automatique) L'équilibre des blancs est automatiquement ajusté en fonction des conditions d'éclairage lors de la prise de vue.
Bits d'utilisateur
Abréviation pour Total Level Control System. Une fonction d'opération du contrôle de gain automatique (AGC) et d'obturateur électronique (AE) pour convenir aux conditions variables d'éclairage lors de la prise de vue.
CCD
Abréviation de charge-coupled device (capteur CCD). Un dispositif semi-conducteur utilisé à la place d'un tube analyseur de caméra. Un semi-conducteur utilisé à la place d'un tube analyseur. Le CCD convertit la lumière en charge électrique qu'il génère sous la forme de tensions changeantes.
Code temporel
Un signal encodé numériquement qui est enregistré avec des données vidéo pour identifier chaque image de la vidéo par heure, minute, seconde et numéro d'image. Le code temporel SMPTE s'applique au système NTSC et le code temporel EBU aux systèmes PAL et SECAM.
Crénelage
Distorsion se produisant lors de l'échantillonnage en vue de la conversion des signaux analogiques en signaux numériques.
DCC
Abréviation de dynamic contrast control (commande de contraste dynamique). Pour fournir une grande plage dynamique à une caméra vidéo (la plage de luminosité des sujets peut se manipuler avec le dispositif de traitement d'image), le point de la courbe s'ajuste automatiquement aux variations de la lumière.
Données audiovisuelles proxy
Données basse résolution avec une largeur de bande vidéo de 1,5 Mbps et une largeur de bande audio de 64 kbps par canal. Cette unité enregistre automatiquement des données AV proxy lorsque des données MPEG HD ou DVCAM haute résolution sont enregistrées.
Données de prise de vue
Données enregistrées lors de la prise de vue, dans les barres de couleur, les données de bits de l'utilisateur du VITC etc. Comprend le nom du modèle, le numéro de série, la date, l'heure, le numéro de la prise et les identificateurs ID1 à ID4.
Données temporelles
Informations temporelles générées par un générateur de code temporel ou lues par un lecteur de code temporel.
CRT
Tube cathodique. Les viseurs de caméra vidéo sont équipés d'un écran CRT, de manière à ce que vous puissiez vérifier ce que vous filmez.
EBU (UER)
Abréviation de European Broadcasting Union. Etablissement de diffusion professionnelle en Europe.
Echelle IRE
Echelle de l'International Radio Engineers. Une échelle de valeurs définissant le niveau de luminosité d'un signal vidéo. L'IRE est maintenant devenu l'IEEE (Institute of Electrical and Electronic Engineers).
EFP
Electronic Field Production (Production vidéo légère).
L'utilisation d'équipements électroniques tels que des caméras vidéo portables, des caméscopes numériques et des équipements sonores pour la production télévisuelle en dehors des studios.
ENG
Electronic News Gathering (Journalisme électronique). L'utilisation d'équipements électroniques tels que des caméras vidéo portables, des caméscopes numériques et des équipements sonores pour la production de reportages informatifs et de court-métrages documentaires.
Equilibre des blancs
L'équilibre des niveaux des canaux rouge, vert et bleu d'un niveau d'une caméra vidéo couleur. Si cet équilibre est réglé correctement, les tons blancs apparaissent vraiment blancs.
Equilibre des noirs
Sert à calculer l'équilibre du niveau de noir des signaux R, B et V de façon à ce que le noir n'ait pas de couleur.
EXT TC (External timecode - Code temporel externe)
Une entrée de code temporel issu d'un équipement externe avec des données audio. Il correspond au code temporel conventionnel enregistré sur le support basé sur la bande. Le EXT TC est généralement utilisé pour enregistrer des codes temporels et des signaux audio lus par un équipement qui n'est pas synchronisé avec le signal vidéo de référence.
Ff
Voir « Longueur focale de collerette ».
Filtre ND
ND est l'abréviation de Neutral Density. Un filtre optique qui réduit uniformément la lumière incidente sur toute la plage de longueur d'ondes sans affecter les couleurs du sujet.
Fréquence d'échantillonnage
Une méthode utilisée pour échantillonner un signal analogique de façon à ce qu'il puisse être
représenté numériquement. Plus la fréquence d'échantillonnage est élevée, plus le signal analogique de haute fréquence peut être représenté de façon précise.
Gain vidéo
Le volume d'amplification des signaux vidéo, exprimé en décibels (dB).
GENLOCK
Un état dans lequel les dispositifs sont verrouillés sur une sortie de signal par un générateur de synchronisation. Le verrouillage en synchronisation permet à plusieurs dispositifs de fonctionner en synchronisation.
i.LINK
Un autre nom pour les normes IEEE1394-1995 et leurs révisions. Sur les dispositifs d'autres fabricants, le connecteur i(i.LINK) DV OUT S400 peut être appelé « Port Fire Wire », ou indiqué comme IEEE 1394 ou DV IN/OUT. XDCAM HD utilise l'interface i.LINK pour le transfert des flux DV via le protocole AV/C et pour la lecture et l'écriture des fichiers de données MPEG IMX et DVCAM via le FAM (File Access Mode).
Image miniature
Une image ou une séquence vidéo réduite pour affichage sur un écran GUI. XDCAM crée des miniatures à partir de vidéo proxy et les affiche comme index sur des écrans GUI.
Liste de plans
Une liste d'emplacements dans le matériel enregistré sur le disque, organisé dans un ordre aléatoire. Des listes de plans peuvent être créées avec la fonction sélection de scène de cet appareil et avec le logiciel PDZ-1 Proxy Browsing fourni.
Longueur focale de collerette
La distance entre le plan de la collerette de montage de la lentille et le plan de focalisation de l'image. Abrégé en Ff.
Lumière parasite
Les éclairs sombres ou colorés créés pas une surcharge de signal en cas de réflexions extrêmes d'objets brillants ou de lampes très fortes.
Maculage vertical
Une ligne verticale claire apparaissant sur l'écran lors de la prise de vue d'un objet très brillant avec une caméra CCD. Appelé également maculage.
Marqueur central
Une croix sur l'écran du viseur qui indique le centre d'une image.
Métadonnées
Informations sur les propriétés du contenu audio et vidéo. XDCAM enregistre des métadonnées telles que des UMID et des repères et le logiciel de navigation PDZ-1 Proxy Browsing Software fourni peut être utilisé pour enregistrer des informations telles que des titres et des commentaires.
Mode de balayage entrelacé
Une méthode de balayage dans laquelle les lignes impaires sont lues en alternance avec les lignes paires. (Les champs de ligne impairs et les champs de ligne pairs contiennent des images de moments différents.)
Mode de balayage progressif
Une méthode de balayage dans laquelle les lignes impaires et paires sont lues en même temps. Egalement appelé balayage plein écran.
Mode E-E
Mode Electrique-à-électrique. Lorsque vous utilisez un VDR en mode E-E, les signaux d'entrée audio et/ou vidéo passent dans des circuits électriques uniquement et sortent ensuite des connecteurs de sortie sans passer par des circuits de conversion électromagnétiques tels que des têtes d'enregistrement.
Mode non temps réel
Un mode de code temporel de progression qui ignore la différence dans les valeurs d'image entre le temps réel et le code temporel. L'utilisation de ce mode produit une différence d'environ 86 secondes par jour entre le temps réel et le code temporel, ce qui cause des problèmes lorsque les programmes de montage en unités de seconde utilisent le nombre d'image comme référence.
Mode temps réel
Le code temporel SMPTE tourne à 30 images/seconde alors que le système de télévision couleur NTSC tourne à environ 29,97 images/seconde. Le mode temps réel ajuste le rythme du code temporel pour éliminer la différence entre la valeur du code temporel et le temps réel en ignorant deux images de la valeur du code temporel au début de chaque minute, sauf toutes les dix minutes.
Motif de zébrures
Motifs sous formes de bandes apparaissant dans le viseur pour indiquer les zones de l'image dans lesquelles le niveau vidéo est d'environ 70 unités IRE ou 490 mV.
MXF
Format de matériel eXchange. Un format d'échange de fichier développé par le Pro-MPEG Forum. L'équipement de différents fabricants peut échanger des fichiers de ce format.
Non-audio
Terme général pour signaux audio autres que PCM linéaire, comme Dolby E et Dolby Digital (AC-3). ^1) XDCAM peut enregistrer des éléments audio comme signal d'entrée.
1) Dolby est une marque déposée de Dolby Laboratories.
NTSC
Abréviation de National Television System Committee. NTSC est un système de diffusion TV en couleur surtout employé en Amérique du Nord et dans certains pays d'Asie et d'Amérique centrale et du Sud.
Ombrage blanc
Lors de la prise de vue avec une caméra vidéo couleur, si les caractéristiques de l'objectif sont telles que le centre de l'image apparaît en blanc, les parties supérieure et inférieure ont un déséquilibre des couleurs et apparaissent en magenta ou en vert. Ce phénomène s'appelle ombrage blanc.

PAL
Abréviation de Phase Alternating Line. PAL est un système de diffusion TV en couleur développé par Telefunken GmbH en Allemagne. Ce système est surtout employé en Europe, en Australie et dans certains pays d'Asie et d'Amérique du Sud.
Plan
Unité d'enregistrement. Des plans sont créés chaque fois qu'un enregistrement démarre et s'arrête.
Réglage du noir
Un niveau de référence pour le réglage de l'équilibre des noirs.
Repère
Type de métadonnée qui peut être défini pour une certaine image.
Résolution horizontale
La résolution horizontale de l'écran exprimée sous la forme du nombre de lignes verticales visibles lors de la prise de vue d'un tableau de test.
Retour vidéo
Signaux vidéo renvoyés d'un magnétoscope à une caméra ou d'une console de commande à une camera de façon à ce qu'un opérateur de caméra puisse vérifier les signaux vidéo sélectionnés/enregistrés.
S/N
Rapport signal/bruit. La relation entre la puissance du signal souhaitée et l'interférence électronique d'accompagnement, le bruit. Si le rapport S/N est élevé, les sons sont reproduits avec moins de bruit et les images sont reproduites clairement, sans neige.
Scintillement
Changements répétés dans la luminosité de l'écran provoqués par une interférence entre le balayage de la caméra et les conditions d'éclairage.
Signal SDSDI
Définition standard Interface normalisée comme SMPTE 259M qui permet la transmission d'un flux de composant numérique non compressé. Interface normalisée
comme SMPTE 259M qui permet la transmission d'un flux de composant numérique non compressé.
Signaux de barres de couleur
Signaux de test affichés sur l'écran sous la forme de bandes verticales multicolores. Utilisés pour le réglage de la teinte et de la saturation d'une caméra vidéo et d'un moniteur vidéo.
Signal HDSDI
Abréviation de High Definition Serial Digital Interface. Il s'agit d'un signal vidéo composant numérique sans compression comme spécifié par la norme SMPTE 292M.
Signal vidéo de référence
Un signal vidéo qui contient un signal sync ou des signaux sync et rafales utilisés comme référence pour la synchronisation d'un équipement vidéo.
SMPTE
Society of Motion Picture and Television Engineers, une association professionnelle américaine, destinée principalement à la mise en oeuvre de normes techniques pour le cinéma et la télévision.
Sous-plan
Une des sections qui constituent une liste de plans. Un sous-plan peut faire partie d'un plan ou d'un plan entier.
Sous-porteuse de couleur
Dans un signal vidéo composite, un signal superposé sur les informations graphiques (luminance) aux fins de convoyer les informations sur les couleurs associées. Les informations sur les couleurs et la saturation sont convoyées par la phase et l'amplitude de la sous-porteuse de couleur. Egalement appelée sous-porteuse.
Superposition
Une procédure que vous utilisez pour placer une image (ou un caractère) sur une autre de façon à ce qu'elles soient toutes les deux visibles simultanément.
Synchronisation du code temporel
Pour synchroniser le générateur de code temporel intégré des équipements vidéo au code temporel externe.
Température de couleur
La qualité couleur de la lumière, exprimée en Kelvin (K). Les couleurs rouges ont une température de couleur faible, les couleurs bleues une température de couleur élevée.
Turbo gain
Gain d'ampli vidéo depuis 30 dB par 6 à 18 dB en combinant les pixels adjacents du CCD.
Type baïonnette
Un type de monture d'objectif. L'objectif peut être inséré dans la monture d'objectif et installé en tournant une bague.
UMID
Unique Material Identifier. Norme (SMPTE 330M) pour les métadonnées audio et vidéo. La section de base d'un UMID contient un numéro unique et un numéro de matériel pour l'identification du matériel enregistré. Une section optionnelle appelée « Source Pack » contient des informations telles que l'heure et le lieu de l'enregistrement. Un UMID avec uniquement la section de base est appelé 'UMID de base'. Un UMID avec le Source Pack est appelé un 'UMID étendu'.
Variation incontrôlée du réglage du diaphragme
Eclaircissements et assombrissements répétés d'une image, résultant de réponses répétées au contrôle automatique du diaphragme.
VBS
Abréviation de video-burst-sync. Un signal composite combinant un signal vidéo, un signal de salve et un signal de synchronisation.
VITC
Abréviation de vertical interval time code (code temporel d'intervalles verticaux). Un code temporel
enregistré sur un disque avec des signaux vidéo et inséré dans l'intervalle vidéo vertical de signaux vidéo. Le magnétoscope peut lire ce code temporel même en mode figé.
Vitesse d'obturation
Le délai d'ouverture d'un obturateur. Les obturateurs lents donnent des images claires, mais la résolution du mouvement sera inférieure.
Zoom
Permet de modifier graduellement le champ de vision d'un objectif de caméra d'un grand angle à un angle plus serré (zoom in) ou inversement (zoom out).
Index
A
Adaptateur CA 36
Affichage d'état 152
Affichage du compteur temps 19
Alimentation
préparation 35
Arborescence des répertoires 169
Assignation de fonctions aux commutateurs ASSIGN 15
ATW 16,63
Avertissement de fonctionnement 182
B
Bague de diaphragme 28
Bague de mise au point 28
Bague de mise au point de l'oculaire 30
Bague de positionnement gauche/ droite du viseur 24
Bague de verrouillage 31
Bague de zoom 28
Bandoulière
fixation 43
retrait 43
Batterie au lithium
durée de vie 34
indicateur warning 18
mise en place et remplacement 34
Bouton 5600K 15
Bouton ALARM 16
Bouton AUDIO LEVEL (avant) 14
Bouton BRIGHT 18
Bouton de mise au point automatique 27
Bouton de mise au point de l'oculaire 30
Bouton de positionnement avant/arrière du viseur 24
Bouton de réglage de la longueur focale de collerette 28
Bouton DISPLAY/EXPAND 17
Bouton EJECT 20
Bouton F FWD 21
Bouton F REV 20
Bouton fléché à quatre directions 22
Bouton IRIS 28
Bouton MENU 14
Bouton MONITOR 16
Bouton NEXT 21
Bouton PLAY/PAUSE 20
Bouton PREV 21
Bouton PUSH AF 27
Bouton REC 13,29
Bouton RESET 17
Bouton RET 29
Bouton SEL/SET 22
Bouton SHIFT 22
Bouton STOP 21
Bouton THUMBNAIL 22
Bouton ZEBRA 14
Boutons AUDIO LEVEL 22
Boutons AUDIO LEVEL (côté) 22
Butée 30
C
Canal audio
affichage 18
sélectionne 21
Caoutchouc de fixation de monture d'objectif 13
Capteur autofocus de télémétrie 13
Capuchon de la monture d'objectif 13
Caractéristiques 9
Clip
enregistrement 58
CLK:19
CNT 19
Code temporel
indicateur 31
pour rendre le code temporel
continu 69
réglage 68
sauvegarde de l'heure actuelle 69
Commande BRIGHT 31
Commande CONTRAST 30
Commande PEAKING 30
Commutateur AUTO W/B BAL 13
Commutateur DISPLAY 31
Commutateur FOCUS 28
Commutateur FRONT MIC LOW CUT 23
Commutateur F-RUN/SET/R-RUN 23
Commutateur GAIN 15
Commutateur IRIS 28
Commutateur LIGHT 15
Commutateur MACRO 28
Commutateur MENU 16
Commutateur MONITOR OUT CHARACTER 23
Commutateur OUTPUT/DCC 16
Commutateur POWER 16
Commutateur PRESET/REGEN/ CLOCK 23
Commutateur SHUTTER 14
Commutateur TALLY 25
Commutateur TALLY (viseur) 31
Commutateur VDR SAVE/STBY 15
Commutateur WHITE BAL 16
Commutateur ZOOM 28
Commutateurs ASSIGN 1/2 14
Commutateurs ASSIGN 3/4 24
Commutateurs AUDIO IN 22
Commutateurs AUDIO SELECT 22
Commutateurs de sélection d'entrée AUDIO IN 26
Commutateurs MONITOR 21
Composants et accessoires en option 198
Configurations du produit 8
Connecteur DC IN 26
Connecteur DC OUT 12 V 27
Connecteur de contrôle de mise au point 28
Connecteur de contrôle de zoom 28
Connecteur de sortie de signal vidéo composite 23, 27
Connecteur de viseur 31
Connecteur DV OUT 26
Connecteur GENLOCK IN 25
Connecteur i.LINK 26
Connecteur IEEE1394 26
Connecteur LENS 13
Connecteur LIGHT 24
Connecteur MIC IN 24
Connecteur REMOTE 26
Connecteur S400 26
Connecteur sortie signal vidéo composant 25
Connecteur TC 27
Connecteur VF 13
Connecteur VIDEO OUT 27
Connecteur VIDEO OUT Y/PB/PR 25
Connecteur WRR 25
Connecteurs AUDIO IN CH-1/CH-2 26
Connecteurs AUDIO OUT CH-1/CH-2 27
Connexions FAM 173
Contrôle
caméra 179
Préparation 179
VDR 180
Contrôle de gain de diaphragme 28
Contrôle IG 28
Correction du détail du teint 71
D
Date/heure
réglage 38
DCC (Contrôle de contraste dynamique) 16
DF/NDF 69
Disque
contre l'écriture 54
éjecté 20
Indicateur de capacité restante 19, 32
insertion et éjection 55
manipulation 54
Données UMID 189
E
Eclairage TALLY 25,30
Eclairage tally 31
ECS 64
E-E 20
Emplacement de la batterie au lithium 22
Emplacement « Memory Stick » 160
Emplacement « Memory Stick » 26
Enregistrement
données de prise de vue superposées aux barres de couleur 150
opération de base 59, 74
passage en revue 84
vérification sur un moniteur vidéo couleur 85
Enregistrement à intervalle 74
prise de vue 75
réglages avant la prise de vue 74
Enregistrement avec la fonction d'enregistrement continu de plans 82
Entrée audio
microphone externe 46
microphone fourni 46
Entretien
Nettoyage du viseur 181
Equilibre des blancs
ATW 63
décalage 154
indicateur de mémoire 32
réglage 61
réglage automatique 13
Equilibre des noirs
réglage automatique 13,60
F
Fichier de scène
chargement 166
réglage de l'identifiant de fichier 166
sauvegarde 164
Fixation pour le support de microphone en option 24
Fonction Chapitre 88
ajout de sous-plans 100
Fonction de pré-éclairage 74
Fonction extension 89
ajout de sous-plans 100
Format d'enregistrement
indicateur 18, 31
sélectionne 59
Fréquence d'images
réglage 37
G
Gain
valeur 32
valeurs de réglage pour les positions du sélecteur GAIN 153
Générateur de code temporel interne
Sélectionne le mode de fonctionnement 23
Glossaire 199
Griffe de fixation d'accessoires 24
Griffe de fixation de grand viseur 24
Griffe de fixation de la batterie 25
Griffe de fixation du viseur 24
Guide de dépannage 187
H
Haut parleur intégré 20
|
i.LINK
Présentation 192
réglages requis pour une connexion 52
vitesse de transfert des données 192
Indicateur 5600 32
Indicateur ACCESS 20
Indicateur BATT 30
Indicateur de capacité de disque restante 19
Indicateur de capacité de la batterie 18
Indicateur de mise au point 32
Indicateur de mise au point automatique 28
Indicateur de mode de balayage de la caméra 18
Indicateur de mode de temps non réel. 18
Indicateur de position de zoom 31
Indicateur de réglage du diaphragme/changement de la valeur du diaphragme automatique 33
Indicateur de suspension 18
Indicateur de synchronisation externe 18
Indicateur filtre 32
Indicateur GAIN UP 30
Indicateur SHUTTER 31
Indicateur SUB CLIP 22
Indicateur TALLY de personne de caméra 30
Indicateur THUMBNAIL 22
Indicateur WARNING 20
Indicateurs de fonctionnement du VDR 31
Indicateurs REC/TALLY 30
Installation de la lampe vidéo 45
L
Le menu USER MENU CUSTOMIZE
ajout d'une nouvelle page 145
ajouter/supprimer/remplacer des pages 146
Lecture 83
indicateur 18
liste de plans 90
Levier de verrouillage de l'objectif 14
Levier de zoom motorisé 28
Licence MPEG-4 191
Liste de plans 96
affichage du nom 32
création 97
gestion 105
lecture 90
suppression depuis le disque 106
Liste de plans actuelle 96
lecture depuis le disque 105
Liste des menus 117
Listes de plans
classement 106
édition des sous-plans 101
M
« Memory Stick »
manipulation 160
insertion 160
Présentation 193
protection de données
sauvegardées 161
retrait 161
types 193
Menu
affiche 142
ajustements et réglages 153
fin 142
Menu ADVANCED 138
Menu DIAGNOSIS 137
Menu FILE 134
Menu MAINTENANCE 128
Menu OPERATION 118
Menu PAINT 124
Menu TOP 116
Menu USER 143
opérations de base 142
organisation 108
Menu ADVANCED 138
Menu DIAGNOSIS 137
Menu FILE 134
Menu MAINTENANCE 128
Menu OPERATION 118
Menu PAINT 124
Menu TOP 116
Menu USER
édition 145
passage à une autre page 144
réglage 143
réinitialisation 147
Messages d'alarme 184
Messages de confirmation de
changement de réglage et de
progression d'ajustement 149
Messages de fonctionnement/d'alarme 184
Mise en place d'un tuner synthétisé UHF
WRR-855 48
WRR-861/862 48
Mise en place d'un viseur électronique de 5 pouces 43
Mise en place du microphone 46
mode 23,98P 158
Mode balayage 158
indicateur 18
Mode d'accès aux fichiers (FAM) 173
Mode d'obturation 64
Mode de bruit réduit 156
Moniteur LCD 16, 17
affichage de l'état 18, 148
Boutons de contrôle 17
Monture d'objectif 13
N
Niveau audio
indicateur 18,32
réglage 67
0
Objectif 27
montage 39
Objectif avec mise au point automatique 27
Obturateur électronique 64
Opération de fichiers 169
restrictions 170
P
Pack batterie
durée de fonctionnement 35
mise en place 35
retrait 35
Page ASSIGNABLE 118
Panneau latéral de contrôle 21
couvercle de protection 20
PDZ-1 107
Plan 96
assignation automatique de titres 78
suppression 72
Plans
attribution de noms définis par l'utilisateur 80
suppression 92
verrouillage 91
Point de fixation de la bandoulière 24
Présentation 8
Prise de vue 57
Prise EARPHONE 20
Protège-épaule 24
réglage de la position 44
R
Raccordement
contrôle depuis le VTR en utilisant la fonction de montage 52
copie numérique 52
moniteur vidéo externe 51
pour contrôler à partir d'un système de montage non linéaire 53
réglages de connexion i.LINK 52
Raccordement de l'entrée de ligne d'un équipement audio 49
Recherche
fonction chapitre 88
fonction extension 89
miniature 85
Recherche en miniature 85
Région d'utilisation réglage 36
Réglage de l'affichage de repère 149
Réglage de l'identifiant de prise de vue 151
Réglage de la couleur de température 153
Réglage de longueur focale de collerette 40
lorsque vous utilisez un objectif sans mise au point automatique 41
utilisation de l'objectif avec mise au point automatique VCL-719BXS 40
Réglage de niveau d'enregistrement 22
Réglage des bits d'utilisateur 69
Réglage du diaphragme 66
Réglage du diaphragme automatique 66
Réglage du volume 16
Réglages de bruit réduit 156
Repères d'Essence enregistrement 72
S
Scintillement 61
Section caméra vidéo 195
Section de connecteurs 25
Sélecteur FILTER 13
Sélection de fichier d'objectif 157
Sélection de la méthode de réglage des niveaux audio 22
Sélection de Rapport d'Aspect 157
Sélection de scènes
création de listes de plans 97
gestion des listes de plans 105 présentation 94
processus de modification 95
Sélection des éléments d'affichage

148
Sélection des signaux de sortie 153
Sélection du signal d'entrée audio 22
Sélectionne le filtre ND 13
Signal de barres de couleur, transmis 16
Signal vidéo provenant de la caméra, transmis 16
SLS 64, 65
Sous-plans 96
édition 101
Spécifications
Accessoires fournis 195
Allocation des broches de connecteurs 196
généralités 194
Microphone stéréo 196
Produits apparentés 197
Section caméra vidéo 195
Section lecteur disque optique 196
T
TCG 19
TCR 19
Télécommande
fonctions du commutateur de caméscope lorsqu'elle est branchée 50
raccordement 50
retouche d'image lorsqu'elle est branchée 50
Structure des données de réglage de retouche d'image 50
Tension de la source d'alimentation/ capacité de batterie restante 32
TLCS 120, 157
Touche COUNTER/CHAPTER 17
Trépied
montage 44
retrait 44
U
UBG 19
UBR 19
User file (fichier utilisateur)
chargement 163
réglage de l'identifiant de fichier 162
sauvegarde 161
V
VCL-719BXS 27
Viseur 30
affichage de l'état 148
affichage de l'état sur l'écran 31,
148
mise en place 41
nettoyage 181
réglage 150
réglage de la mise au point de l'oculaire 42
réglage de la mise en évidence des contours 42
réglage de la position 42
réglage du contraste et de la luminosité 42
retrait 41
Vitesse d'obturation 64
indicateur 32
Vitesse de transfert des données de i.LINK 192
Z
Zone d'affichage des messages concernant les changements des réglages et la progression d'ajustement 33
Zone d'affichage des messages de fonctionnement/d'avertissement 32
Zone d'indicateur d'avertissement 19
