Type de produit	Passe-pont étanche pour câbles
Marque	Scanstrut
Modèle	DS21BPBLK
Couleur	Noir
Matériau du corps	Plastique ABS résistant aux UV
Matériau du joint	Caoutchouc EPDM
Diamètre de câble compatible	Jusqu'à 21 mm (selon pastille)
Indice d'étanchéité	IP67 (estimation)
Dimensions (hors tout)	Environ 30 mm de diamètre x 25 mm de hauteur
Poids	Environ 50 g
Alimentation	Aucune (passif)
Fonctions principales	Passage étanche de câbles à travers un pont ou une cloison
Usage recommandé	Extérieur, marin, pour câbles d'antennes, panneaux solaires, éclairage
Installation	Nécessite perçage d'un trou de 30 mm (environ)
Accessoires fournis	Joint torique, pastilles de caoutchouc de différents diamètres
Entretien	Nettoyer à l'eau douce et vérifier les joints annuellement
Sécurité	Respecter le diamètre de câble maxi pour garantir l'étanchéité
Pièces détachées disponibles	Pastilles de caoutchouc séparées (réf. DS-GKIT)
Garantie	2 ans (sous réserve)
Pays de fabrication	Royaume-Uni (estimation)

FOIRE AUX QUESTIONS - DS21BPBLK Scanstrut

Comment installer le passe-pont Scanstrut DS21BPBLK ?

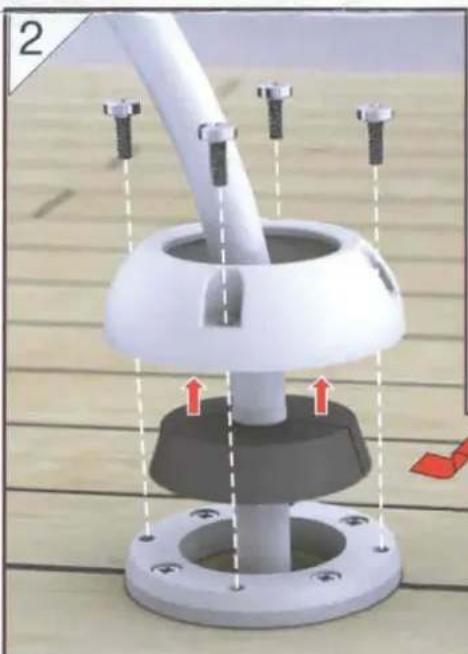

Percez un trou de 30 mm dans le pont. Insérez le passe-pont par le dessous, placez le joint et serrez l'écrou par le dessus. Choisissez la pastille de caoutchouc adaptée au diamètre de votre câble et insérez-la dans le passe-pont avant de passer le câble.

Quels diamètres de câble sont compatibles ?

Le DS21BPBLK accepte des câbles jusqu'à 21 mm de diamètre. Des pastilles de caoutchouc de différents diamètres sont fournies pour s'adapter précisément à votre câble.

Ce produit est-il étanche ?

Oui, une fois installé correctement, il offre une étanchéité IP67, protégeant contre les infiltrations d'eau et la poussière.

Peut-on passer plusieurs câbles dans un seul passe-pont ?

Oui, vous pouvez utiliser la pastille non percée fournie, la percer aux diamètres souhaités et y faire passer plusieurs câbles. Assurez-vous que le diamètre total ne dépasse pas 21 mm.

Quelle est la différence entre les modèles DS21A et DS21B ?

Le DS21B (comme le DS21BPBLK) est une version avec un écrou de serrage plus large ou un design légèrement différent. Consultez la notice pour les dimensions exactes.

Le passe-pont est-il adapté à une utilisation en extérieur ?

Oui, il est conçu pour les environnements marins et extérieurs, résistant aux UV et à la corrosion.

Comment entretenir le passe-pont ?

Nettoyez-le régulièrement à l'eau douce pour enlever le sel ou les saletés. Vérifiez l'état des joints en caoutchouc tous les ans et remplacez-les si nécessaire.

Où puis-je acheter des pastilles de rechange ?

Scanstrut propose un kit de pastilles de rechange (réf. DS-GKIT) contenant plusieurs diamètres. Vous pouvez également les commander en ligne.

Le DS21BPBLK est-il compatible avec des câbles solaires ?

Oui, il est idéal pour les câbles de panneaux solaires, antennes, GPS, éclairage extérieur, etc.

Quel outil est nécessaire pour l'installation ?

Vous aurez besoin d'une perceuse avec une scie cloche de 30 mm, d'une clé pour serrer l'écrou et éventuellement d'un cutter pour ajuster la pastille.

MODE D'EMPLOI DS21BPBLK Scanstrut

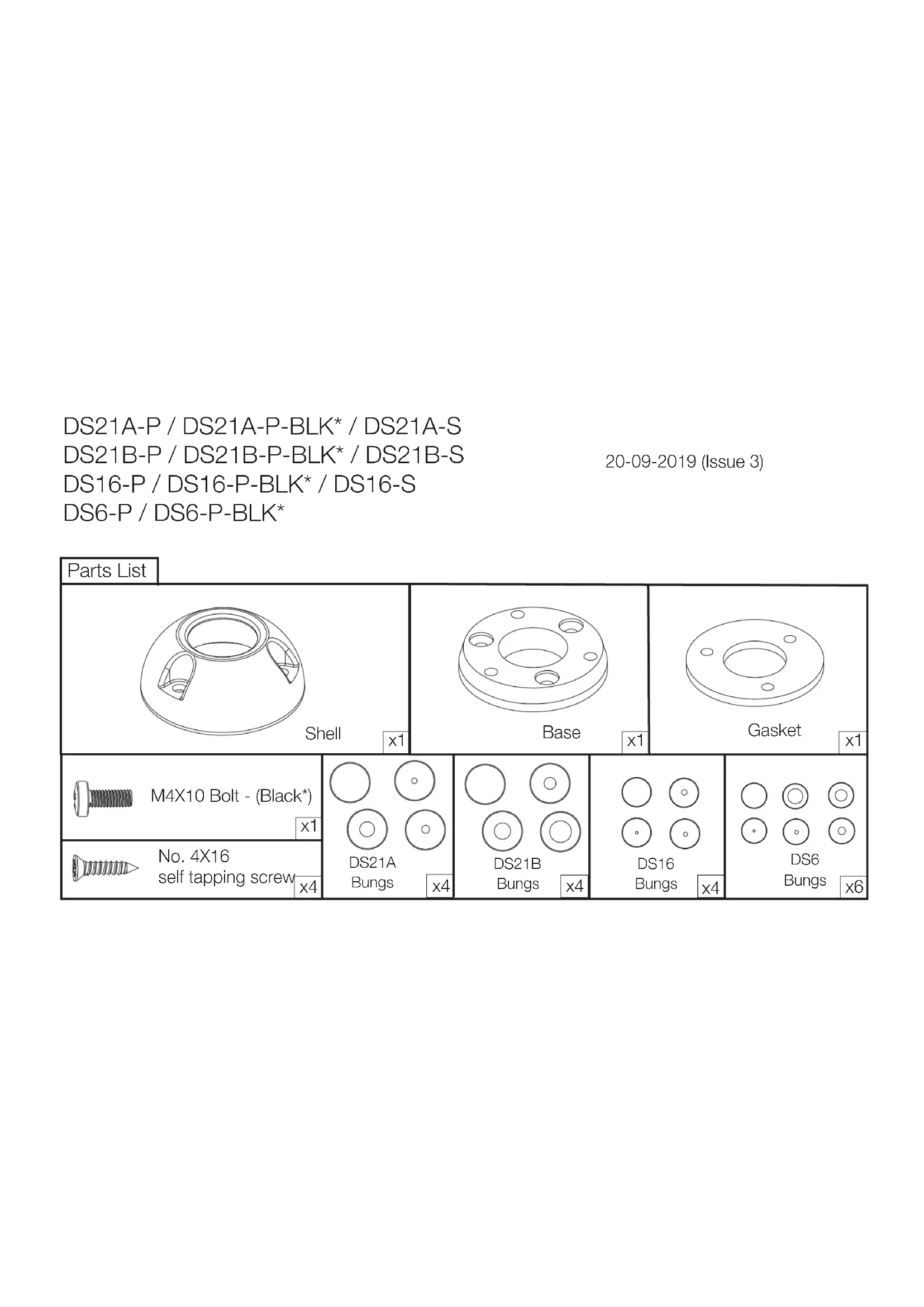

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

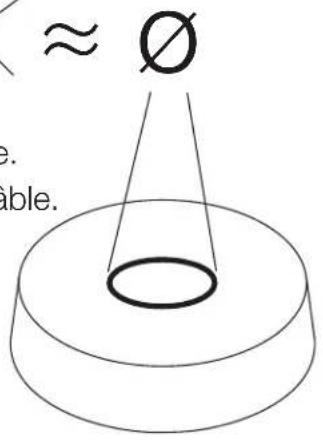

FR - Choisissez le joint le plus proche du diamètre du câble.

(1)a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

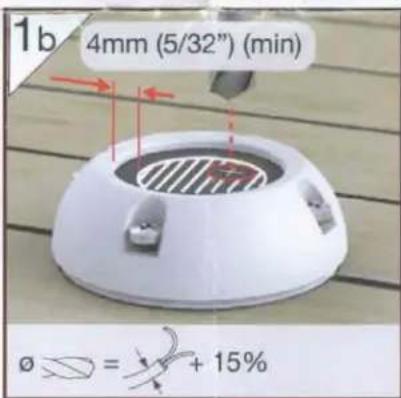

Choisissez une pastille de caoutchouc avec un perçage le plus proche du diamètre de votre câble. Si vous utilisez le passe-pont pour faire passer plusieurs câbles, utilisez la pastille non percée fournie et percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables étanches Scanstrut offre une solution pour assurer une installation propre et sûre à chaque fois. Idéal pour les lumières, antennes, GPS, cables solaires et électriques. Iuminacion, antenas, GPS, solares y electricos.
