DS16S - Accessoire de fixation Scanstrut - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passe-fil étanche pour câbles
Marque	Scanstrut
Modèle	DS16S
Diamètre de perçage	16 mm (0.62 pouce)
Matériau principal	Plastique marin renforcé UV
Joint d'étanchéité	Caoutchouc avec pastilles interchangeables
Nombre de pastilles fournies	5 pastilles de diamètres variés + 1 pastille vierge
Plage de diamètre de câble	2 mm à 16 mm
Utilisation	Extérieur, marine, toit de véhicule, passage de cloison
Indice de protection	IP67 (étanche à l'immersion temporaire)
Résistance UV	Oui, stabilisé contre les rayons UV
Température de fonctionnement	-40 °C à +85 °C
Installation	Nécessite un perçage de 16 mm, fixation par écrou
Outils nécessaires	Scie-cloche 16 mm, foret 2 mm, tournevis
Contenu du colis	1 passe-fil, 6 pastilles de caoutchouc, écrou de serrage
Poids	Environ 15 g
Entretien	Nettoyage à l'eau douce, vérification annuelle du joint
Sécurité	Assure un passage étanche évitant les infiltrations
Pièces détachées	Pastilles de rechange disponibles séparément
Réparabilité	Joint et pastilles remplaçables
Garantie	2 ans (sous réserve des conditions d'utilisation)
Applications typiques	Antennes, GPS, feux de navigation, câbles solaires

FOIRE AUX QUESTIONS - DS16S Scanstrut

Quel diamètre de perçage est nécessaire pour installer le DS16S ?

Un perçage de 16 mm est requis, que vous pouvez réaliser avec une scie-cloche de 16 mm.

Le DS16S est-il étanche ?

Oui, il offre une étanchéité IP67 grâce à ses joints en caoutchouc interchangeables, adaptés au diamètre du câble.

Comment choisir la bonne pastille de caoutchouc ?

Sélectionnez la pastille dont le diamètre intérieur est le plus proche de celui de votre câble. Si vous passez plusieurs câbles, utilisez la pastille vierge et percez-la aux dimensions souhaitées.

Puis-je utiliser le DS16S pour des câbles solaires ?

Absolument, il est conçu pour les câbles solaires, d'antenne, GPS et électriques en extérieur, y compris en environnement marin.

Le produit résiste-t-il aux UV ?

Oui, le plastique est stabilisé aux UV pour une utilisation prolongée en extérieur sans dégradation.

Quel est le diamètre maximum de câble pouvant passer ?

Le diamètre maximum est de 16 mm, mais grâce aux pastilles, il peut s'adapter à des câbles de 2 mm à 16 mm.

Le DS16S est-il compatible avec les ponts de bateaux ?

Oui, il est spécialement conçu pour les applications marines, pour un passage de câble étanche à travers le pont.

Comment entretenir le passe-fil DS16S ?

Nettoyez-le à l'eau douce après chaque sortie en mer et vérifiez l'état du joint annuellement. Remplacez les pastilles si elles sont usées.

Y a-t-il des pièces de rechange disponibles ?

Oui, les pastilles de caoutchouc sont vendues séparément en kit de rechange. Contactez Scanstrut ou votre revendeur.

Puis-je installer plusieurs câbles dans un seul DS16S ?

Oui, en utilisant la pastille vierge non percée, vous pouvez percer plusieurs trous pour faire passer plusieurs câbles, tout en maintenant l'étanchéité.

MODE D'EMPLOI DS16S Scanstrut

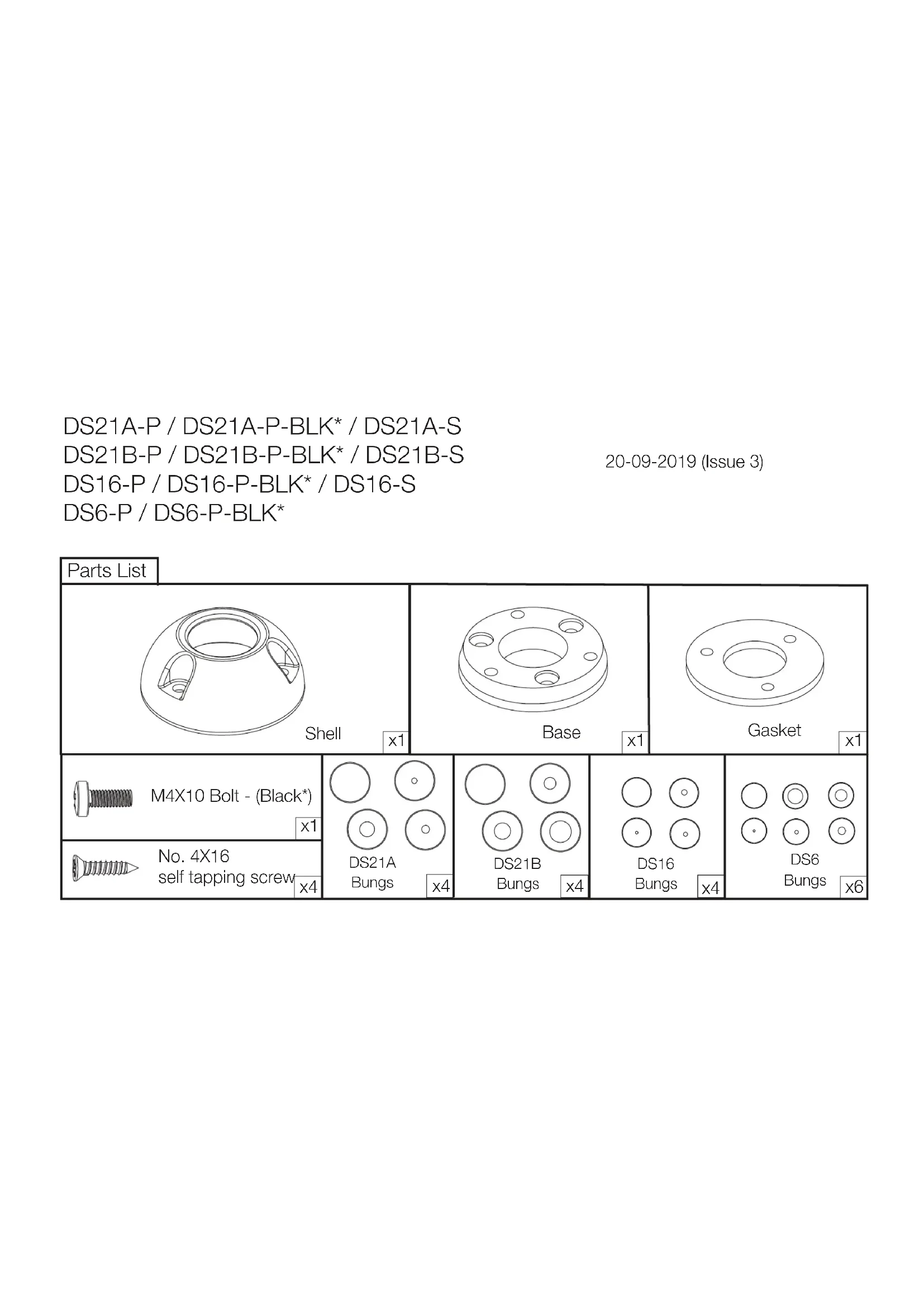

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

DS21 - Ø21mm (0.82")

DS16 - Ø16mm (0.62")

DS6 - 06mm (0.23")

Hole Saw/ Drill Bit

ø2mm (5/64") /

2.5mm (3/32")

Drill Bit

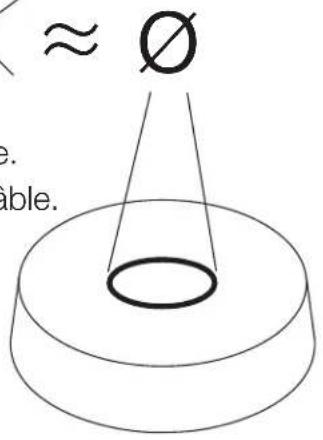

1 Choose bung closest to cable

FR - Choisissez le joint le plus proche du diamètre du cable.

(1)a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

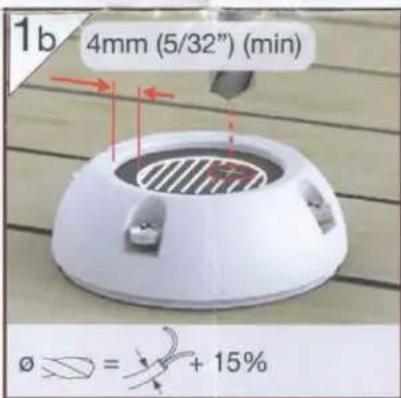

Choisissez une pastille de caoutchouc avec un perçage le plus proche du diamètre de votre cable. Si vous utiliser le passe pont pour faire passer plusieurs cables, utiliser la pastille non percée fournie et percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Idéal pour les lumières, antennes, GPS, cables solaires et electriques. Iuminacion, antenas, GPS, solares y electricos.
