Type de produit	Passe-câble étanche
Marque	Scanstrut
Modèle	DS6PBLK
Couleur	Noir
Diamètre de câble compatible	6 mm (0.23")
Matériau	Caoutchouc et plastique
Indice d'étanchéité	IP68 (étanche à l'immersion)
Température de fonctionnement	-20°C à +60°C
Dimensions (hors tout)	30 x 30 x 20 mm
Poids	15 g
Type d'installation	Montage sur panneau par perçage
Diamètre de perçage requis	6 mm
Outils nécessaires	Mèche de 2 mm (5/64") et 2.5 mm (3/32")
Fonctions principales	Passage étanche de câbles à travers une cloison
Entretien	Nettoyage à l'eau douce et inspection des joints
Nettoyage recommandé	Chiffon humide sans solvant
Sécurité	Ne pas utiliser pour des câbles sous tension sans protection
Pièces détachées disponibles	Pastilles de caoutchouc de rechange
Réparabilité	Remplacement de la pastille d'étanchéité possible
Applications	Bateaux, véhicules, camping-cars, panneaux solaires
Garantie	2 ans

FOIRE AUX QUESTIONS - DS6PBLK Scanstrut

Quel diamètre de perçage est nécessaire pour le DS6PBLK ?

Le diamètre de perçage requis est de 6 mm, correspondant au diamètre du passe-câble. Utilisez une scie cloche ou un foret de 6 mm.

Le DS6PBLK est-il adapté à une utilisation en extérieur ?

Oui, il est conçu pour une étanchéité IP68, ce qui le rend idéal pour les installations extérieures sur les bateaux, camping-cars et panneaux solaires.

Comment installer correctement le passe-câble ?

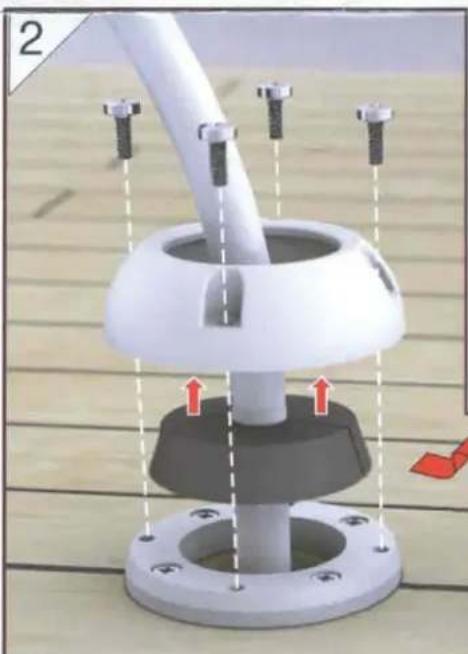

Percez un trou de 6 mm, insérez le passe-câble, puis choisissez la pastille de caoutchouc adaptée au diamètre de votre câble. Serrez l'écrou de fixation pour assurer l'étanchéité.

Le DS6PBLK peut-il passer plusieurs câbles ?

Oui, si vous utilisez la pastille non percée, vous pouvez percer plusieurs trous pour faire passer plusieurs câbles, en veillant à bien étanchéifier chaque passage.

Quels types de câbles puis-je utiliser ?

Il convient pour les câbles électriques, câbles solaires, câbles GPS, antennes, et autres câbles d'un diamètre maximal de 6 mm.

Comment entretenir le DS6PBLK ?

Nettoyez régulièrement avec un chiffon humide et de l'eau douce. Vérifiez l'état des joints en caoutchouc et remplacez-les si nécessaire.

Le DS6PBLK est-il compatible avec tous les matériaux de cloison ?

Il peut être installé sur des cloisons en bois, métal, plastique ou fibre de verre, à condition que l'épaisseur soit adaptée (max 5 mm recommandé).

Puis-je repeindre le passe-câble ?

Il est déconseillé de peindre le caoutchouc car cela pourrait compromettre l'étanchéité. Si nécessaire, peignez uniquement la partie plastique avec une peinture compatible.

Que faire si le passe-câble fuit ?

Vérifiez que la pastille est correctement insérée et que l'écrou est bien serré. Si la fuite persiste, remplacez la pastille de caoutchouc.

Où puis-je trouver des pièces de rechange ?

Les pastilles de caoutchouc de rechange sont disponibles auprès de Scanstrut ou des revendeurs agréés. Contactez le service client pour obtenir les références.

MODE D'EMPLOI DS6PBLK Scanstrut

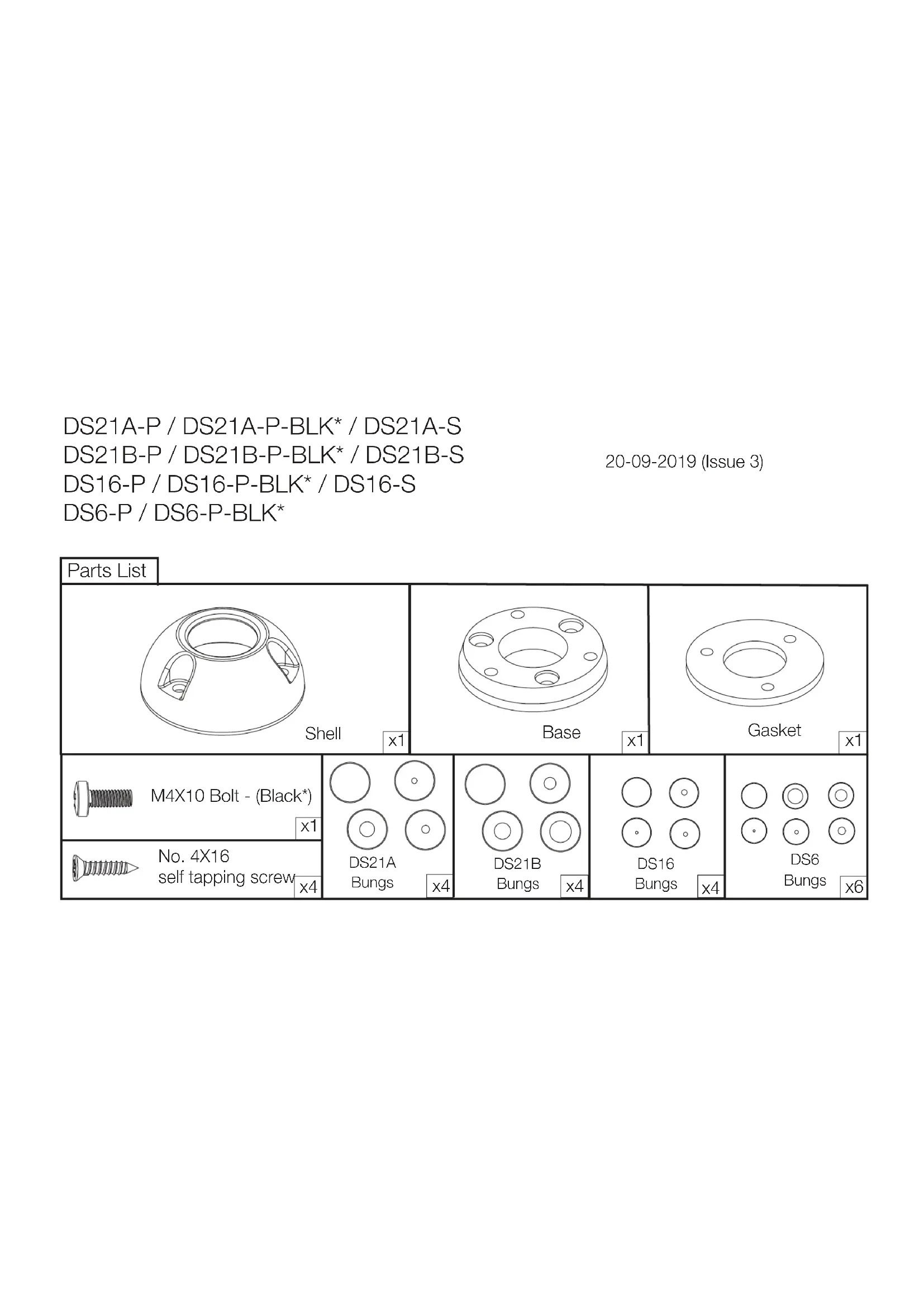

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

DS21 - 021mm (0.82")

DS16 - Ø16mm (0.62")

DS6 - 06mm (0.23")

Hole Saw/ Drill Bit

2 ~mm (5/64") /

2.5mm (3/32")

Drill Bit

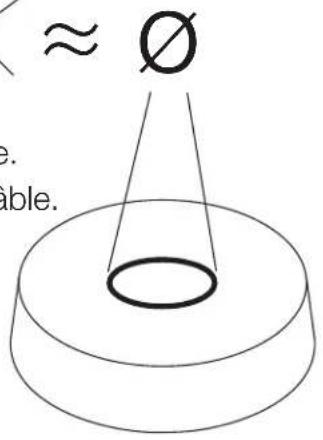

1 Choose bung closest to cable

FR - Choisissez le joint le plus proche du diamètre du cable.

(1)a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

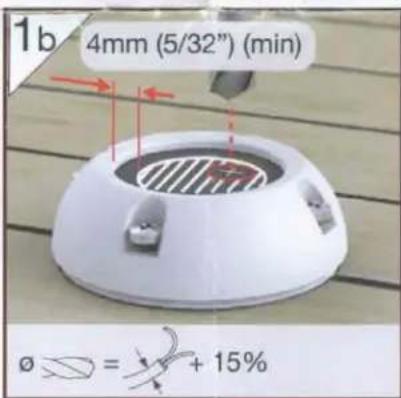

Choisissez une pastille de caoutchouc avec un perçage le plus proche du diamètre de votre cable. Si vous utiliser le passe pont pour faire passer plusieurs cables, utiliser la pastille non percée fournie et percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Idéal pour les lumières, antennes, GPS, cables solaires et electriques. Iuminacion, antenas, GPS, solares y electricos.
