Type de produit	Colonne d'extension pour vidéoprojecteur
Marque	Epson
Modèle	ELPMBC04
Fabricant	Milestone AV Technologies
Matériau	Aluminium ou acier (ASTM B221)
Longueur réglable	229 à 305 mm (9 à 12 po)
Longueur fixe disponible	152 mm (6 po) ou 76 mm (3 po)
Capacité de charge maximale	226 kg (500 lb)
Utilisation prévue	Intérieur uniquement
Type de filetage	NPT 1/2 po (ANSI/ASME B1.20.1)
Compatibilité plaques plafond	ELMBP04, ELMBP05, ELMBP06, ELMBP07, ELMBPPRH
Accessoires inclus (version réglable)	Vis (C, F, G), rondelles (D, E), clé hexagonale (J)
Pièces non incluses	Plaque/support plafond, support projecteur/écran
Garantie	10 ans (hors mécanismes électriques : 1 an)
Pays de distribution	États-Unis (Epson America, Inc.)
Consignes de sécurité	Ne pas dépasser la charge, utiliser en intérieur, vérifier la structure porteuse
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Contacter Milestone AV Technologies pour réparation

FOIRE AUX QUESTIONS - ELPMBC04 EPSON

Quelle est la capacité de charge maximale de la colonne ELPMBC04 ?

La colonne Epson ELPMBC04 peut supporter jusqu'à 226 kg (500 lb) de poids combiné de tous les composants attachés.

Quels types de longueurs sont disponibles pour cette colonne ?

La colonne existe en version réglable de 229 à 305 mm (9-12 po) ou en version fixe de 152 mm (6 po) ou 76 mm (3 po).

Puis-je utiliser cette colonne à l'extérieur ?

Non, l'utilisation de la colonne ELPMBC04 est strictement réservée à l'intérieur. Une utilisation extérieure est interdite et annule la garantie.

Avec quelles plaques de plafond la colonne est-elle compatible ?

La colonne est compatible avec les plaques ELMBP04, ELMBP05, ELMBP06, ELMBP07 et ELMBPPRH de Chief.

Quels outils sont nécessaires pour l'installation ?

L'installation nécessite une clé hexagonale (fournie avec la plaque plafond) et la clé (J) incluse dans le kit de la colonne réglable.

Comment ajuster la longueur de la colonne réglable ?

Desserrez la vis (C) à l'aide de la clé (J), ajustez la colonne intérieure à la longueur souhaitée (par incréments de 50,8 mm / 2 po), puis resserrez la vis et les vis de pression.

Quelle est la garantie de ce produit ?

Milestone offre une garantie limitée de 10 ans contre les défauts de matériel et de main-d'œuvre (sauf mécanismes électriques : 1 an).

Que faire si la colonne est endommagée ?

N'utilisez pas la colonne si elle est endommagée. Renvoyez-la à un centre d'entretien agréé pour examen et réparation. Contactez Milestone AV Technologies.

Puis-je utiliser des accessoires non recommandés par le fabricant ?

Non, l'utilisation d'accessoires non recommandés par le fabricant est interdite et peut entraîner des blessures ou endommager l'équipement.

Quel type de filetage est utilisé pour la fixation au plafond ?

La colonne utilise un filetage NPT 1/2 po conforme à la norme ANSI/ASME B1.20.1.

MODE D'EMPLOI ELPMBC04 EPSON

Colonne à longueur régiable de 229 à 305 mm (9 à 12 po)

Colonne d'extension fixe de 152 mm (6 po)

Colonne d'extension fixe de 76 mm (3 po)

CLAUSE DE NON-RESPONSABILITÉ

Milestone AV Technologies, ainsi que ses sociétés associées et filiales (collectivement, « Milestone »), pretendant fournir un manuel exact et complet. Cependant, Milestone ne garantit aucunement que les informations contenues aux générées couvent l'ensemble des détails, conditions ou variations, et ne peut prévoir tous les impérus possibles dans le cadre de l'installation ou de l'utilisation de ce produit. Les informations containues dans ce document peuvent être modifiées sans préavis ni obligation d'aucune sorte. Milestone n'apporte aucune garantie, explicite ou implicite, quant aux informations fournies aux générées. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

CONSIGNES DE SECURITÉ RTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous met en garde contre la possibilité de blessures graves ou de danger de mort si vous n'appliquez pas les consignes.

ATTENTION! : Une PRECAUTION vous met en garde contre les possibités d'endommagement ou de destruction de l'équipment si vous ne suivez pas les directives correspondantes.

AVERTISSEMENT : Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes ces consignes peut entrainer des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine! Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des consignes fournies.

AVERTISSEMENT: Le fait de ne pas fournir une résistance structurelle appropriée pour ce composant peut entrainer des blessures corporelles graves ou endommager l'équipement! Il incombe à l'installateur de s'assurer que la structure à laquelle ce composant est fixé peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcez la structure selon les besoin avant l'installation du composant.

AVERTISSEMENT: Le dépassement de la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipment! Il incorme à l'installateur de s'assurer que le poids combiné de tous les composants attaches à une colonne ELPMBC02/ELPMBC03/ELPMBC04 n'excède pas 226 kg (500 Ib).

• La capacité pondérale de la colonne ELMBC02/ELPMBC03/ELPMBC04 peut être LIMITÉE à la capacité pondérale plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

AVERTISSEMENT : N'utilisez pas ce produit à l'extérieur.

AVERTISSEMENT: N'utilise pas ce dispositif de montage à d'autres fins que celles décrites dans ces directives. N'utilise pas d'accessoires non recommandés par le fabricant.

AVERTISSEMENT: N'utilisez enaucun cas ce dispositif de montage s'il est endommagé. Renvoyez le dispositif de montage à un centre d'entretien pour examet et réparation.

REMARQUE: Les colonnes ELMPBMC02/ELPMBC03/ ELMPBMC04 sont répertoriées pour une utilisation avec les plaques et supports pour plafond ELMBP04, ELMBP05, ELMBP06, ELMBP07 ET ELMBPPRH indiqués pour être utilisés avec des colonies d'extension filétées NPT de 112 po conformes à la norme ANSI/ ASME B1.20.1 (tableau 40, aluminium ou acier d'épaissur minimale de 0,154 po - ASTM B221). Les colonnes d'extension ELMPBMC02 / ELMPBMC03 / ELMPBMC04 peuvent supporter un poids maximum de 226 kg (500 lb).

--VEUILLEZ CONSERVER CES CONSIGNES--

PIECES

A(1)

[Longueur fixe]

OU

A(1)

[Longueur régtable]

REMARQUE: Les pièces B-J ne sont fournies qu'avc des colonnes à longueur régiable.

B(1)

C (1)

5/16 x 5/8 po

D (1)

5/16 po

E(1)

5/16 po

F (2)

5/16 x 1/4 po

5/32 pp

Sécurité

H (2)

5/16 x 1/4 po

(Sécurité)

J(1)

3/16 po

COLONNE D'EXTENSION À LONGUEUR FIXE

IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies.

REMARQUE: Utilisation prévue avec des accessoires et supports Chief.

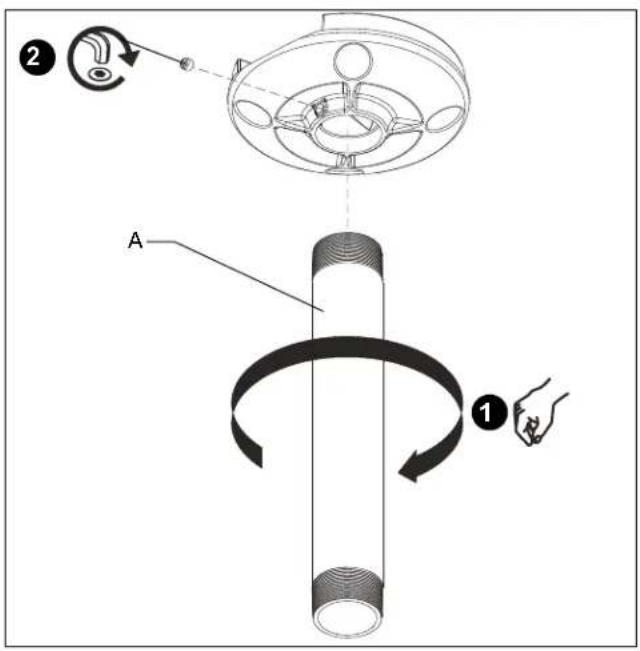

1. Insérez la colonne filée NPT de 112 po (A) dans la plaque/ l'adaptateur (voir Figure 1). Serrez fermement la colonne.
   Assurez-vous que la colonne (A) est insereedans la plaque/l'adaptateur sur quatre filetages complets.

Figure 1

1. Fixez la colonne (A) en serrant la vis de pression dans la plaque/l'adaptateur (voir Figure 1).

REMARQUE: Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

AVERTISSEMENT:Le dépassement de la
capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement! Il incombe à
l'installateur de s'assurer que le poids combiné de tous les
composants attachés aux colonnes ELMBC02/ELPMBC03/ ELPMBC04 n'excède pas 226 kg (500 Ib).

• La capacité pondérale des colonnes ELMPBMC02/ELPMBC03/ELPMBC04 peut être LIMITEE à la capacité pondérale la plus faible d'autres composants ou accessoires utilisés dans le dispositif de montage.

• Installez et fixez le support pour projecteur/écran (non inclus) sur l'extrémité inférieure de la colonne (A) conformément aux instructions fournies.

COLONNE D'EXTENSION À LONGUEUR RÉGLABLE

IMPORTANT! : La procédure suivante suppose que la plaque/le support d'adaptation pour plafond (non inclus) ont été correctement installés conformément aux instructions fournies.

REMARQUE: Utilisation prévue avec des accessoires et supports Chief.

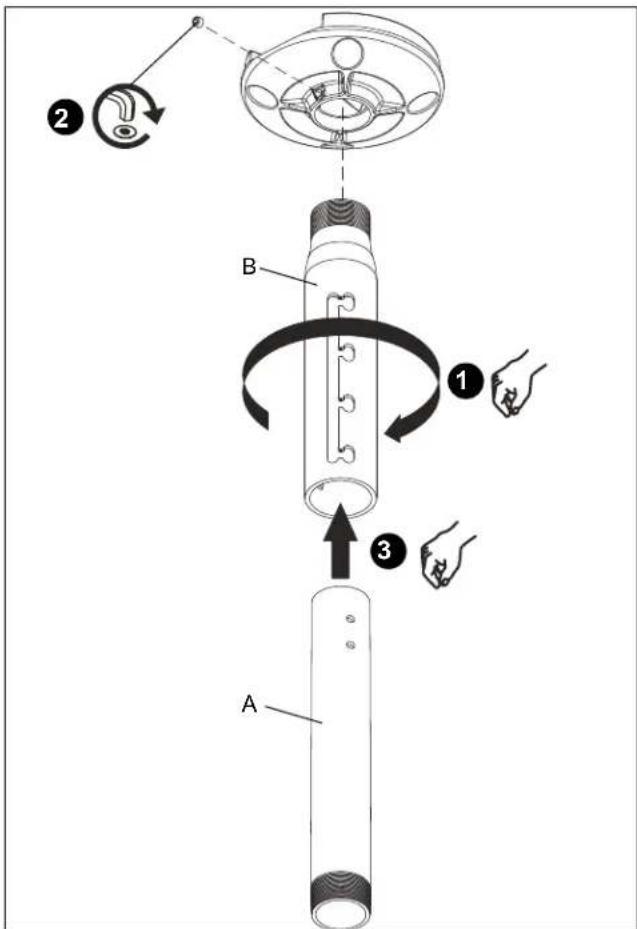

1. Insérez la colonne filétée NPT de 112 po (A ou B selon le cas) dans la plaque/l'adaptateur (voir Figure 2). Serrez fermement la colonne.

2. Assurez-vous que la colonne (A ou B selon le cas) est visée dans la plaque/l'adaptateur sur quatre filetages complets.

Figure 2

1. Fixez la colonne (A ou B selon le cas) en serrant la vis de pression dans la plaque/l'adaptateur (voir Figure 2).

REMARQUE: Clé hexagonale et vis de pression fournies avec la plaque/l'adaptateur.

1. Installez la colonne d'accoupling (A ou B selon le cas) (voir Figure 2).

2. À l'aide de la clé (J), insérez sans serrer la vis (C) à travers la rondelle frein (D), la rondelle plate (E) et la colonne extérieure (B) dans le trou de réglage de la colonne intérieure (A) (voir Figure 3).

REMARQUE: Les colonnes de 6 po de long ou plus sont munies de deux trous de réglage. L'un des deux trous peut être utilisé pour effectuer des réglages par incréements de 25,4 mm (1 po).

Figure 3

Figure 4

1. Installez et fixez le support pour projecteur/écran (non inclus) sur l'extrémité inférieure de la colonne (A ou B selon le cas) conformément aux instructions fournies.

2. Reglez la colonne (A ou B, selon le cas) à la longueur souhaitée, puis appliquez une rotation et bloquez-la en position (voir Figure 3).
   REMARQUE: N'importe qu'elle fente de blocage peut etre utilise pour effectuer des reglages par increments de 50,8 mm (2 po).

3. Serrez la vis (C) à l'aide de la clé (J) (voir Figure 3).
4. Insérez et serrez les vis de pression (standard [F] ou de fixation [G], au besoin) à l'aide de la clé (J) (voir Figure 4).

DIMENSIONS

Colonne à longueur fixe

Colonne à longueur régable

GARANTIE LIMITEE

À l'excection des produits électriques, Milestone garantit au client que tous les produits COMAC sont exemplés de défaut de matériel ou de main-d'oeuvre pour une durée de 10 ans. Toute garantie prend effet à la date de facturation du produit par Milestone. Les mécanismes électriques (tels que les produits de levage) ont une garantie limitée de 1 an. Les garanties ne s'appliquent qu'à l'acheteur original. Milestone décline toute responsabilité en cas de modification, de mauvais e installation et/ou d'installations dépassant la capacité de poids spécifique. Milestone décline également toute responsabilité en cas de modification du mécanisme électrique, de mauvaise installation, de connexion à une tension incorrecte et/ou d'installation dépassant la capacité de charge stipulée. Tous les mécanismes électriques sont concus pour être utilisés à l'intérieur seulement. Le non-respect de cette consigne annule la garantie. La seule obligation de Milestone envers l'acheteur en vertu de cette garantie est de réparer ou replacer (à la seule discrétion de Milestone) les produits défectueux, sans frais pour l'acheteur original et dans la période de garantie. L'acheteur doit returner le produit à Milestone dans un colis prépayé. Dans les limites prévues par la loi en vigueur, Milestone décline toute autre garantie, expresse ou tacite, y compris les garanties de fonctionnement pour un usage particulier et les garanties de qualité marchande. Milestone ne pourrait être tenu pour responsable en cas de dommages, de quelques nature que ce soit, qui découlement de l'utilisation ou de l'incapacité d'utiliser les produits de Milestone, quand bien même Milestone aurait été averti de la possibilité de tels dommages. Milestone décline toute responsabilité quant aux dommages indirects ou consécutifs. Cela inclut, sans toutes s'y limiter, tout frais de service pour des réparations de produits de Milestone effectuees par quelqu'un d'autre qu'un employé de Milestone. Certains états ou juridictions ne permettent pas l'exclusion ou la limitation de responsabilité pour les dommages consécutifs ou indirects. Dans ce cas, la limitation ci-dessus n'est pas applicable. Milestone ne pourrait être tenu pour responsable en cas de dommages de ses produits causés par une mauvaise utilisation, un usage abusif, un défaut d'emballage du colis de return du produit à Milestone ou en cas de dommages causés par le transport vers ou depuis Milestone. Toute réparation de produit de Milestone due à une utilisation abusive, Incorrecte, ou tout dommage survenu pendant l'expédition et toute réparation de produits de Milestone défectueux en dehors de la période de garantie sera effectué aux tarifs actuels établis par Milestone.

Distribué par :

Epson America, Inc.

3840 Kilroy Airport Way

Long Beach, CA 90806

Fabrique par :

Milestone AV Technologies

Adresse: 6436 City West Parkway, Eden Prairie, MN 55344

Telephone: [phone]

Télécopieur:877.894.6918

Courriel: [e-mail] (Assistance technique de 7h00 à 19h00 HNC)

www.milestone.com

8800-002773 Rév01

09/15

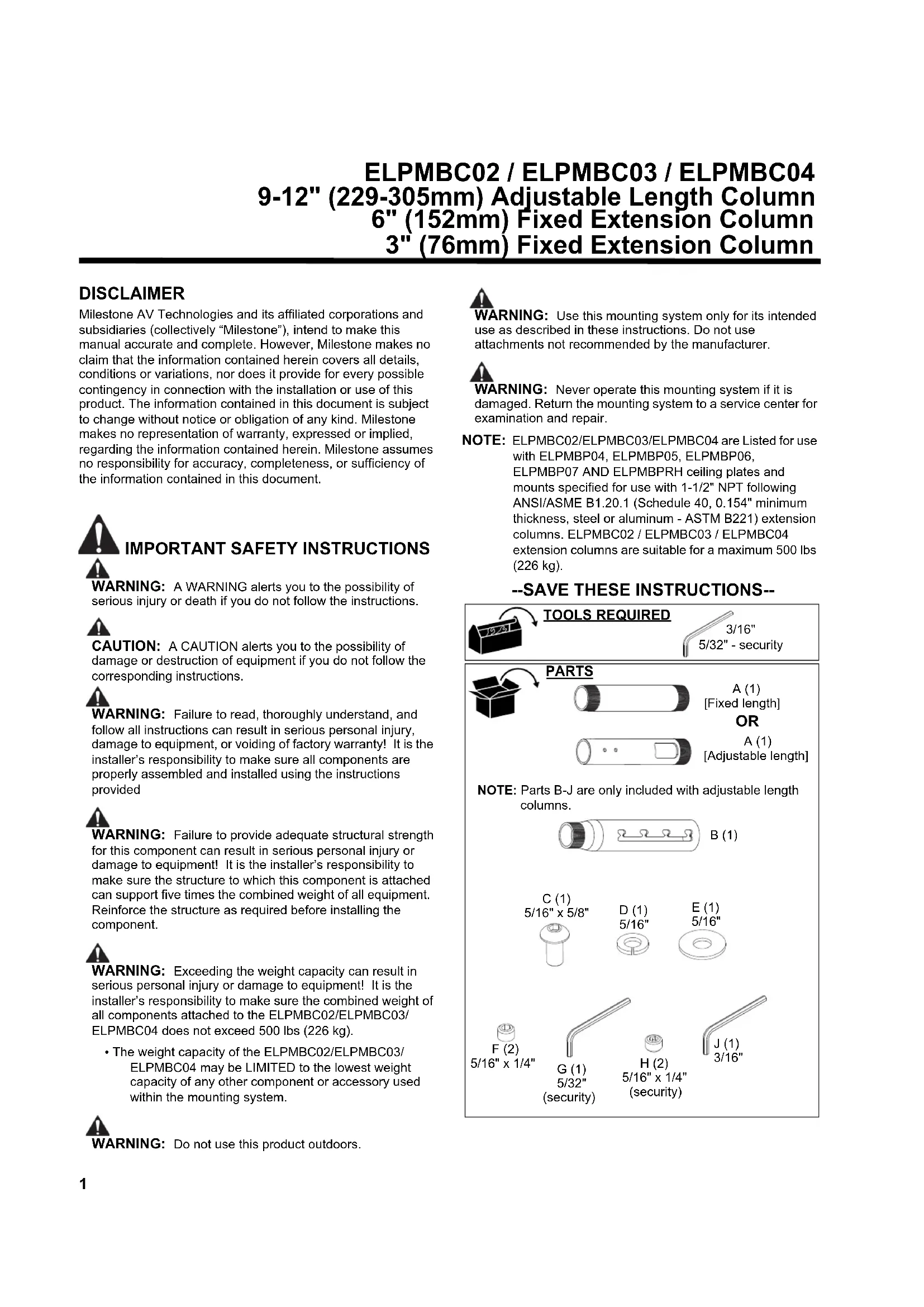

ELPMBC02 / ELMBC03 / ELMBC04 Columna de extensionajustable de 229-305 mm (9-12") Columna de extension fija de 152 mm (6") Columna de extension fija de 76 mm (3")

DESCARGO DE RESPONSABILIDAD
