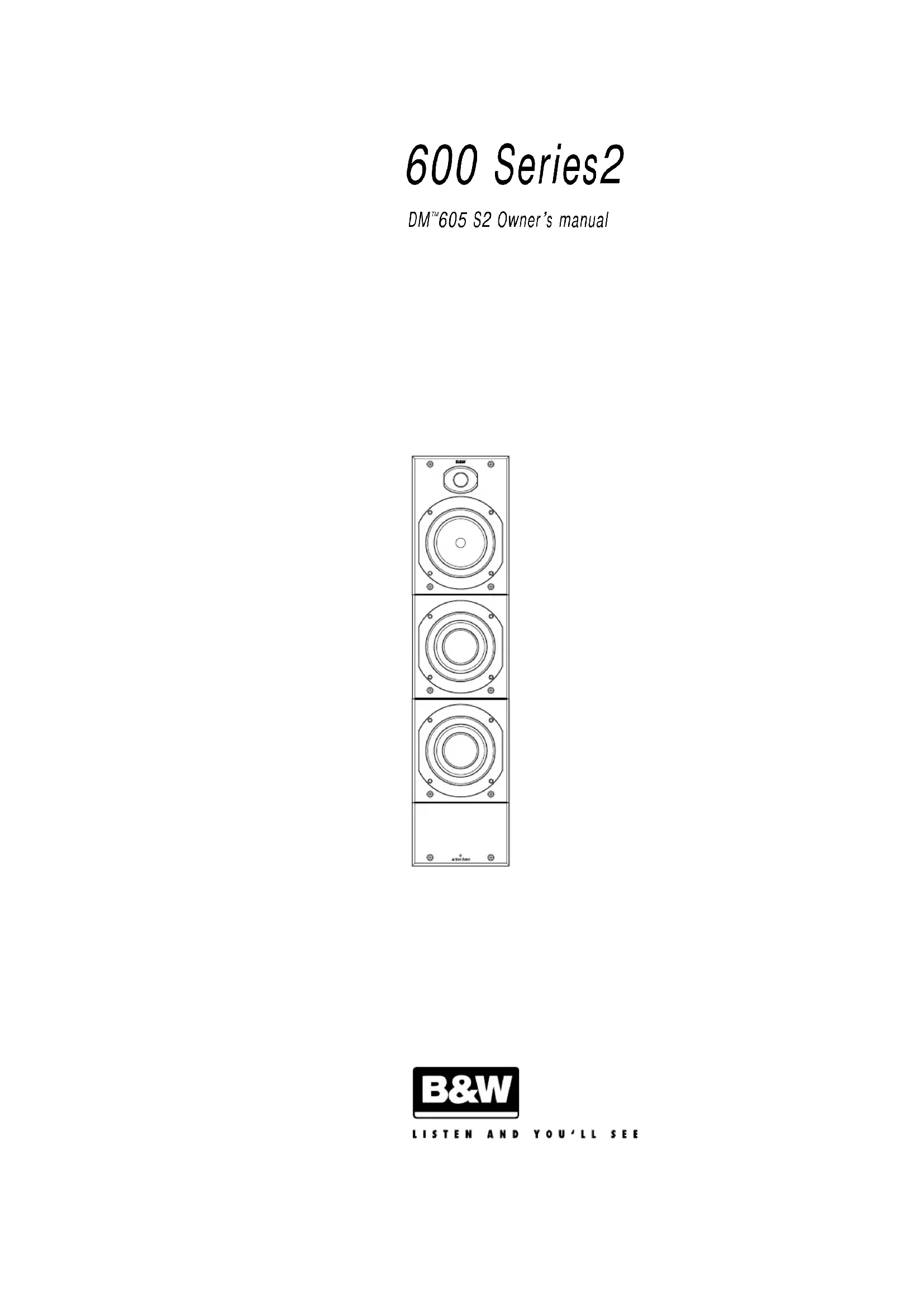

DM 605 S2 - Haut-parleur BOWERS & WILKINS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DM 605 S2 BOWERS & WILKINS au format PDF.
| Marque | Bowers & Wilkins |
| Modèle | DM 605 S2 |
| Catégorie | Haut-parleur actif (enceinte colonne) |
| Type de produit | Enceinte large bande avec caisson de grave actif intégré |
| Amplification intégrée | 130 Watts |
| Alimentation secteur | 110-240 V sélectionnable, 50/60 Hz |
| Consommation en veille | Moins de 4 Watts |
| Fusible | Type et caractéristiques identiques à l'origine (situé sous l'embase IEC) |
| Raccordement | Bi-câblage possible, deux paires de borniers |
| Entrée LFE | Connecteur RCA pour canal d'effets infra-graves |
| Fonction Auto Sense | Commutation automatique veille/service (délai env. 5 min) |
| Contrôle de niveau | Réglage calibré en dB (position 0 = réponse linéaire) |
| Contrôle d'égalisation (EQ) | Modifie la fréquence de coupure basse et la pente d'atténuation (positions F, etc.) |
| Commutation de phase | 0° ou 180° pour le signal LFE |
| Dimensions (approx.) | Hauteur: 100 cm, Largeur: 30 cm, Profondeur: 40 cm (estimation) |
| Poids (approx.) | 25 kg (estimation) |
| Pointes de découplage | 4 pointes avec écrous de blocage fournies |
| Entretien | Dépoussiérage, nettoyage de la grille avec brosse à habits, ne pas toucher les membranes |
| Sécurité | Ne pas exposer à l'humidité, ne pas ouvrir l'enceinte, vérifier la tension, utiliser fusible identique |
| Accessoires inclus | 4 pointes de découplage, cordon d'alimentation |
FOIRE AUX QUESTIONS - DM 605 S2 BOWERS & WILKINS
Questions des utilisateurs sur DM 605 S2 BOWERS & WILKINS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice DM 605 S2 - BOWERS & WILKINS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DM 605 S2 de la marque BOWERS & WILKINS.
MODE D'EMPLOI DM 605 S2 BOWERS & WILKINS
Pour éviter tout risque d'incendie ou d'électrocution, n'exposez jamais cet apparéil à la pluie ou même a l'humidité.
Observe tout signe anormal, n'ouvre jamais l'enceinte et ne sortez pas l'amplificateur de son logement; vous n'y trouvrez aucun réglage utile. En cas de problème renseignez-vous, préalablement à toute intervention, auprès d'un veritable revendeur spécialiste de la marque B&W.
Pensez que vous risquez l'électrocution si vous n'enforcez pas complètement les pôles de la prise d'alimentation, surtout lorsque vous employez un prolongateur ou un raccord électrique.
Assurez-vous, en premier lieu, que la tension indiquée sur l'appareil correspond bien a celle de votre réseau électrique.
Les fusibles d'alimentation se trouvent sur le panneau du module d'amplification. En cas de remplacement, n'utilise jamais de fusibles d'un type différent ; vérifie que les valeurs indiquées sur les nouveaux fusibles sont parfaitement identiques à celles qui figurent sur les modèles d'origine.
Une borne de mise à la terre est incluse à l'embase de raccordement au réseau électrique. Cependant, le matériel est construit avec un double isolement et peut fonctionner en toute sécurité sans raccordement à la terre. Le seul risque peut être une élevation du bruit de fond.
Pour assurer une ventilation suffisante à l'amplificateur, les ailettes des radiateurs de refroidissement doivent être orientées en position verticale.
Contrôlez que les cables ne risquent pas d'être transperçés par les pointes de découvert.
Ne déplacez pas l'appareil en le faisant glisser sur ses pointes. Vous risquez de les arracher ou de creer des dégats.
Prenoz simplement garde de ne pas vous piquer.
INTRODUCTION
Nous youremercionsd'avoirchoisiB&W.
La DM 605 S2 est la synthese reussie d'une enceinte de medium et d'igu passive et d'un caisson de grave actif, amplifie par une unite de puissance integree de 130 Watts. Ceci permet au systeme de presenter tous les avantages d'un ensemble a large bande completo par subwoofer, tout en apportant un gain de place non negligible a une installation de type Home Cinema, l'emploi d'un caisson de grave separé devenant inutile.
Veuillez dire attentivement l'ensemble de ce document avant de déballer et de raccorder votre matériel. Il vous aidera à obtenir les membresurs résultats. Cette enceinte étant alimentée par le réseau électrique, vous accorderez une
attention très particulière aux averissements de sécurité.
B&W entretient un réseau de distributeurs officiels dans plus de 60 pays ; ils sont en mesure de vous aider au cas où vous rencontres des difficultés que votre revendeur ne pourrait résoudre.
DEBALLAGE
(figure 1)
- Repliez totalement les rabats du carton puis returnez l'emballage avec son contenu.
- Soulevez le carton pour le vider de son contenu.
- Retirez l'emballage interieur.
Nous vous suggerons de conserver l'emballage pour une utilisation ulterieure.
Vérifiez à ce que le carton contient :
- 4 pointes de découvertage avec écrous de blocage.
Cordon d'alimentation électric.
POSITION NEMENT
Ne fixez pas les pointes avant d'avoir déterminé la meilleure position de vos enceintes.
Champs magnétiques parasites
Les moteurs de haut-parleurs émettent un champ magnétique parasite qui rayonne au-delà des limites de l'enceinte acoustique. Nous vous recommendons d'éloigner les apparciels sensibles à ce type de rayonnements (televiseurs et moniteurs informatiques, disquettes informatiques, bandes magnétiques audio ou cassettes video, cartes à puces etc.) à plus de 0,5 m du coffret de l'enceinte.
Ecoute en stéreophonie
(figure 2)
A titre indicatif :
- Dispossez les enceintes acoustiques ainsi que le centre de la zone d'écoute approximativement aux trois angles d'un triangle équilatéral.
- Ecartez vos enceintes d'au moins 1,5 m pour obtenir une séparation gauche/ droite suffisante.
- N'approchez jamais vos enceintes à moins de 0,5 m d'un mur.
Home Cinéma
(figure 3)
En utilisation comme enceintes avant gauche et droite, placez les entre 0,5 et 1 metre des bords de l'écran. Utilisées comme enceintes d'ambiance, elles seront disposées à gauche et à droite et en arrêté de la position d'écoute. Les haut-parleurs n'était pas blindés, vous ne pourrez les employerer comme voie centrale qu'avac un projecteur video. Dans ce cas, l'éncinte sera installée directement derrière le centre de l'écran, pourvu qu'il soit acoustiquement transparent et que vous disposiez de la place nécessaire.
RACCORDEMENT
Toutes les connexions doivent etre réalisées lorsque les appeareils sont eteints.
Vous disposez, à l'arriere de l'enceinte, de deux paires de borniers autorisant le bi-cablage. Deux straps de très haute qualite les relient et vous permettent le raccordement par un cable de liaison standard à deux conducteurs. Si vous adoptez une connexion à l'aide d'un seul cable, laissez les straps en place et utilisez n'importe laquelle des deux paires de borniers (figure 4a).
Vérifiéz que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée - et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procuera une image sonore de mauvaise qualité et une perte sensible des basses fréquences.
Pour bi-cabler, il suffit de retarder les deux straps et d'utiliser deux cables séparés à deux conducteurs chacun. Ils seront raccordés d'un côte aux sorties de l'amplificateur et de l'autre à chacune des deux paires de borniers (figure 4b). Ce type de connexion augmente la résolution des détails sonores les plus infimes. Contrôlez la polarité comme nous vous l'avons indiqué précédemment. Avec le bi-cablage, un raccordement incorrect alteré également la réponse en fréquence.
Demandez l'avis de votre revendeur lorsque vous choisissez un cable. Son impédance totale doit se situer en dessous de la valeur maximale recommendée dans les specifications. N'utilise que des cables ayant une très faible inductance afin d'éviter tout risque d'atténuation des fréquences aigués.
Entree pour canal d'effets infra-graves (LFE)
(figure 5)
La sortie LFE ou subwoofer de votre décodeur sera raccordée à l'une des enceintes en utilisant un cable coaxial équipé de connecteurs RCA. Vous relierez ensuite l'entrée LFE de la seconde enceinte à la sortie "LFE link out" de la première en utilisant le même type de cable.
Raccordement au réseau electrique
Vérifiez que la tension d'alimentation, indiquée sur le panneau de l'amplificateur, correspondé bien aux caractéristiques de votre réseau électrique. S'il advenait que vous soyez amén à modifier les réglages parce que, par exemple, vous venez d'un pays ayant une tension d'alimentation différente, faites couilisser le commutateur de selection dans la position requise. IL FAUT IMPERATIVÉMENT DEBRANCHER LES ENCEINTES DU RESEAU ELECTRIQUE PENDANT QUE VOUS PROCEDUREZ A CETTE MANIPULATION.
Le cordon secteur livre avec l'appareil et muni d'une fiche male a trois poles correspondant aux normes appliquées dans le pays d'achat se branche, cote femelle, dans l'embase IEC destinée au raccordement sur le réseau électrique. Cette embase se trouve sur le panneau de connexion (figure 6A). Le même fusible est utilisé quelque soit la valeur de la tension. Vous le trouvez dans le magasin situé en-dessous de l'embase de la prise d'alimentation (figure 6B). LE FUSIBLE DOIT ETRE IMPERATIVEMENT REMPLACE PAR UN ELEMENT DE TYPE ET DE CARACTERISTIQUES IDENTIQUES A CELUI QUI EST INSTALLÉ A L'ORIGINE.
L'enceinte dispose d'un circuit de détction dont le role est d'assurer la commutation automatique lui permettant de passer du mode veille au mode en service. Ce circuit ne fonctionne que lorsque la fonction "AUTO SENSE" (figure 6C) est en position ON.
Raccordez l'enceinte en premier lieu puis commutez-la (interrupteur POWER en position ON); la pointe de courant initiale est suffisante pourmettre I'amplificateur sous tension tandis que la diode electroluminescente (LED, voir figure 7),situee pres du logo au bas de I'enceinte,s'éclairer en vert. Si aucun signal n'est détecté au bout d'environ cinq minutes, I'amplificateur passera automatiquement en mode veille et la diode s'éclairera en rouge. Dans ce dernier mode,la consommation n'excedera pas 4 Watts.En presence d'un signal aux bornes de I'enceinte,elle-ci passera du mode veille au mode en service en moins de 0,5 seconde.
REGLAGES FINS
Avant de procéder aux réglages fins, vérifie deux fois la validité des connexions et leur sécurité.
Eloigner les enceintes des murs réduit, en général, le niveau des basses. Un grand espace situé à l'arrière des enceintes peut aussi aider à recreer une belle impression de profondeur. A l'inverse, rapprocher les enceintes des murs augmentera le niveau des basses.
Quand les basses sont déséquilibrées par rapport au reste du spectre sonore, c'est généralement à cause de l'excitation de modes de résonance de la pièce. Une légère modification de l'emplacement des enceintes ou de la position d'écoute de l'auditeur peuvent avoir de profondes répercussions sur la manière dont ces résonances affectent le son. Essayez d'installer les enceintes acoustiques le long d'un autre mur. Le déplacement de gros meubles peut également avoir un effet important.
Si I'image centrale estvriment pauvre, rapprochez les deux enceintes l'une de I'autre ou orientez-les vers un point situé juste en avant de I'auditeur (figure 8).
Si le son est trop agressif, augmentez la quantite de materiaux absorbants dans la piece (en utilisant des rideaux lourds, par exemple). Reduisez-les, au contraire, si le son est etouffé et peu vivant.
Contrôlez la présence de flutter écho en frappant dans les mains et ecoutez les évientuelles répetitions rapides du son. Vous pourrez corriger ce phénomène, par l'emploi de surface de formes très irrégulières telles qu'une bibliothèque ou de très grands meubles.
Assurez au support d'enceinte, un contact stable avec le sol. Lorsque c'est possible, n'utilise les pointes fournies avec les enceintes qu'après optimisation définitive du positionnement. Elles sont conçues pour traverser le tapis et procurer un contact direct avec le sol. Pour commencer, vissez à fond les écros de blocage sur les pointes puis vissez, à leur tour et au maximum, les pointes munies de leur écrou dans les inserts situés à la base de l'enceinte. Si l'ensemble est instable, dévissez la pointe de découvert appropriée jusqu'à obtenir un contact stable du support avec le sol. Vous bloquerez ensuite ce réglage en serrant l'écrou contre la base. Si vous ne possédez pas de tapis, utilisez un petit disque de protection entre la pointe et le sol pour protéger le revêtement.
Si vous souhaitez augmenter ou diminuer le niveau des basses afin de respecter leur équilibre par rapport au Médium et à l'aigu, vous pouvez changer le réglage du contrôle de niveau (LEVEL figure 6D) que vous trouvrez sur le panneau de l'amplificateur. Ce réglage est calibré en dB par rapport à la position 0 qui correspond à une courbe de réponse linéaire en chambre sourde (figure 9).
Le contrôle d'égalisation "EQ" (figure 6E) modifie la fréquence de coupure basse ainsi que la pente d'atténuation.
La position F correspond à la réponse la plus étendue et la plus linéaire en chambre sourde avec coupure basse à 25 Hz et pente d'atténuation de type Butterworth de sixième ordre. Les salles d'écoutes et pieces d'habitation représentent frequently un certain dégré d'amplification aux basses féquences. Un meilleur équilibre pourrait être trouve grâce à l'un des autres réglages. La figure 10 montre de chaque manière les différents réglages opéré et modifiert la courbe de réponse. Plus la pente d'atténuation est régulière,ILAmeille est la reproduction des basses.
Réduire le niveau des graves ou diminuer leur extension vers les très basses fréquences permettra aux haut-parleurs de fonctionner à puissance plus élevé sans distorsions par diminution de la surcharge des haut-parleurs et/ou par diminution du risque de saturation de l'amplificateur.
La polarité du signal LFE (subwoofer) peut être inversée si nécessaire, grâce au commutateur de PHASE (figure 6F). En principe ce commutateur devrait être réglé en position 0^ (non inversé). Il arrive parfois que certains amplificateurs inversent la phase entre leur entree et la sortie. Si vous utilisez un tel amplificateur pour alimenter la partie large bande de vos enceintes, pensez à inverser la polarité de l'amplificateur intégré (commutateur en position 180^ ), faute de quoi
vous obtiendrez une réduction des basses par annulation de leur émission.
Pour améliorer le réalisme d'une installation de « home cinema», il est essentiel de parvenir à une harmonie naturelle entre la taille de l'image sonore procuée par les enceintes et la taille de l'écran. Lorsque ce dernier est de dimensions réduites, le résultat est plus convaincant quand les enceintes sont plus proches l'une de l'autre que pour une écoute audio seule.
Réglez le niveau des tois enceintes frontales de manière à obtenir une transition progressive dessons quand ils se déplacent de façon panoramaique le long de l'écran. Réglez le niveau des enceintes d'ambiances pour que, sauf cas d'effets spéciaux, votre attention ne puisse être attirée par elles.
Essayez toutes les places préférentielles avant de désider des réglages définitifs.
Consultez le mode d'emploi de votre décodeur ; il vous expliquera comment proceder aux différents réglages de niveaux.
ENTRETIEN ET PRECAUTIONS
Pour entrenir I'ebénisterie de votre enceinte, vous vous limiterez, en général, à un simple dépoussierage. Si vous désirez utiliser un produit stocké en aérosol, pensez à oter préalablement la grille, en la tirant prudiment vers vous. Veillez à vaporiser le produit sur le chiffon et jamais directement sur l'enceinte. La grille doit être retiree de I'enceinte, lorsque vous souhaiteriez nettoyer le tissu. Il s'entretient avec une Brosse à habits tout à fait classique.
Il ne faut jamais toucher les membranes des haut-parleurs et en particulier des tweeters, vous risqueriez de les endommager.
