PCEN53 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau sans fil PCI Express
Normes réseau	IEEE 802.11a/b/g/n
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	300 Mbps (théorique)
Interface	PCI Express
Antennes	2 antennes dipôles externes
Sécurité sans fil	WEP, WPA/WPA2-PSK, WPA/WPA2
Fonctions spéciales	WPS (bouton), mode point d'accès logiciel (Soft AP)
Systèmes d'exploitation supportés	Windows 7, Vista, XP
Configuration système requise	Slot PCI-E libre, 200 Mo RAM, lecteur CD-ROM
Indicateurs LED	Link (vert fixe), Tx/Rx (vert clignotant)
Contenu de la boîte	Carte, 2 antennes, CD de support, guide de démarrage rapide, carte de garantie
Logiciel fourni	ASUS WLAN Control Center, utilitaire de configuration bi-bande
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques.
Sécurité	Utiliser une alimentation stable. Ne pas ouvrir le boîtier. Respecter les normes électriques.
Pièces détachées et réparabilité	Contactez le support ASUS ou un revendeur agréé pour les pièces et réparations.

FOIRE AUX QUESTIONS - PCEN53 ASUS

Comment installer le pilote et les utilitaires de la carte PCE-N53 ?

Avant d'installer le pilote, insérez la carte dans un slot PCI-E libre. Placez le CD de support dans le lecteur, sélectionnez la langue, puis cliquez sur Install Utilities/Driver. Suivez l'assistant et redémarrez l'ordinateur. Après le redémarrage, choisissez Use ASUS WLAN utilities pour gérer la carte avec l'utilitaire ASUS.

Comment connecter la carte à un réseau sans fil avec l'utilitaire ASUS ?

Faites un clic droit sur l'icône de l'utilitaire ASUS dans la barre des tâches, puis sélectionnez Wireless Settings. Cliquez sur Survey puis Search pour afficher les réseaux disponibles. Sélectionnez votre réseau, configurez la sécurité si nécessaire, puis cliquez sur Connect. La connexion est établie.

Comment utiliser le bouton WPS pour connecter la carte ?

Assurez-vous que votre point d'accès supporte WPS. Dans l'utilitaire ASUS, allez dans l'onglet WPS, sélectionnez Use the WPS button, puis cliquez sur Next. Appuyez sur le bouton WPS du point d'accès. La connexion s'établit automatiquement. Vous pouvez aussi utiliser un code PIN en sélectionnant Use PIN code.

Que faire si la carte réseau n'est pas détectée par l'ordinateur ?

Vérifiez que la carte est correctement insérée dans le slot PCI-E. Allez dans le Gestionnaire de périphériques (clic droit sur Poste de travail > Propriétés > Matériel > Gestionnaire de périphériques). Si la carte apparaît avec un point d'exclamation, réinstallez le pilote depuis le CD. Si elle n'apparaît pas, essayez un autre slot PCI-E ou contactez le support.

Comment activer le mode point d'accès logiciel (Soft AP) ?

Connectez d'abord votre ordinateur à un réseau filaire. Dans l'utilitaire ASUS, cliquez sur AP (point d'accès). Allez dans l'onglet General puis cliquez sur ICS. Sélectionnez le réseau partagé et cliquez sur Apply. La carte bascule en mode Soft AP. Vous pouvez configurer la bande (2,4 GHz ou 5 GHz) et le contrôle d'accès dans Configuration > Edit Config.

Quelle est la différence entre les modes Infrastructure et Ad Hoc ?

Le mode Infrastructure utilise un point d'accès (routeur) pour connecter la carte à un réseau filaire. Le mode Ad Hoc permet de connecter directement deux stations sans fil sans point d'accès. Pour un usage domestique, le mode Infrastructure est recommandé. En Ad Hoc, tous les périphériques doivent utiliser le même SSID et canal.

Comment configurer la sécurité WPA2 sur la carte ?

Dans l'utilitaire ASUS, allez dans Configuration > Encryption. Pour Network Authentication, sélectionnez WPA2-PSK. Pour Data Encryption, choisissez AES. Saisissez la clé réseau (phrase de passe) dans le champ Wireless network key. Cliquez sur Save. La carte utilisera désormais le chiffrement WPA2-AES.

La puissance du signal est faible, comment améliorer la connexion ?

Éloignez la carte des sources d'interférences comme les fours à micro-ondes ou les gros objets métalliques. Ajustez les antennes en les positionnant à la verticale. Rapprochez la carte du point d'accès. Vous pouvez aussi changer le canal Wi-Fi sur le routeur pour éviter les interférences avec d'autres réseaux.

Comment utiliser l'utilitaire ASUS WLAN Control Center ?

L'utilitaire est accessible depuis Démarrer > Tous les programmes > ASUS Wireless LAN Card. L'icône dans la barre des tâches permet d'activer/désactiver le WiFi, rechercher des réseaux, ou lancer l'utilitaire de configuration. Un clic droit donne accès aux paramètres sans fil, à l'assistant WPS, et à l'aide. Un double-clic ouvre l'interface complète pour configurer la connexion.

Comment désactiver la radio WiFi de la carte ?

Faites un clic gauche sur l'icône de l'utilitaire ASUS dans la barre des tâches. Sélectionnez WiFi Off pour désactiver la radio. Pour la réactiver, sélectionnez WiFi On. Vous pouvez aussi le faire depuis l'interface de l'utilitaire en cliquant sur Radio Off.

MODE D'EMPLOI PCEN53 ASUS

Carte réseau sans fil bi-bande

(Destinée aux réseaux sans fil 802.11a/g/b/n)

Manuel de l'utilisateur

Copyright © 2012 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Contacts ASUS

ASUSTeK COMPUTER INC. (Asie-Pacifique)

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Téléphone [phone]

Fax [phone]

E-mail [e-mail]

Web www.asus.com.tw

Support technique

Téléphone [phone]

Web support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Téléphone [phone]

Fax [phone]

Web usa.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Web support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy Le Grand, France

Téléphone [phone]

Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Web support.asus.com

Table des matières

Contacts ASUS ....3

Notices....2

1. Introduction......7

1.1 Contenu de la boîte....7
1.2 Configuration Système requise....7
1.3 Matériel 7

2. Installer le pilote et les utilitaires ....8

3. Configurer le PCE-N53 avec l'utilitaire ASUS ....9

3.1 Se connecter manuellement à un réseau sans fil ....9
3.2 Se connecter à un réseau sans fil via WPS....10
3.3 Mode Point d'accès logiciel (Soft AP) (Windows® XP/Vista/7) ......12

4. Support logiciel....14

4.1 Centre de contrôle sans fil ASUS....14
4.2 Utilitaire de configuration de la carte réseau bi-bande ASUS ...... 14

5. Configurer la carte PCE-N53 avec Windows ^ ....19

6. Dépannage ......20

7. Glossaire 22

Notices

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

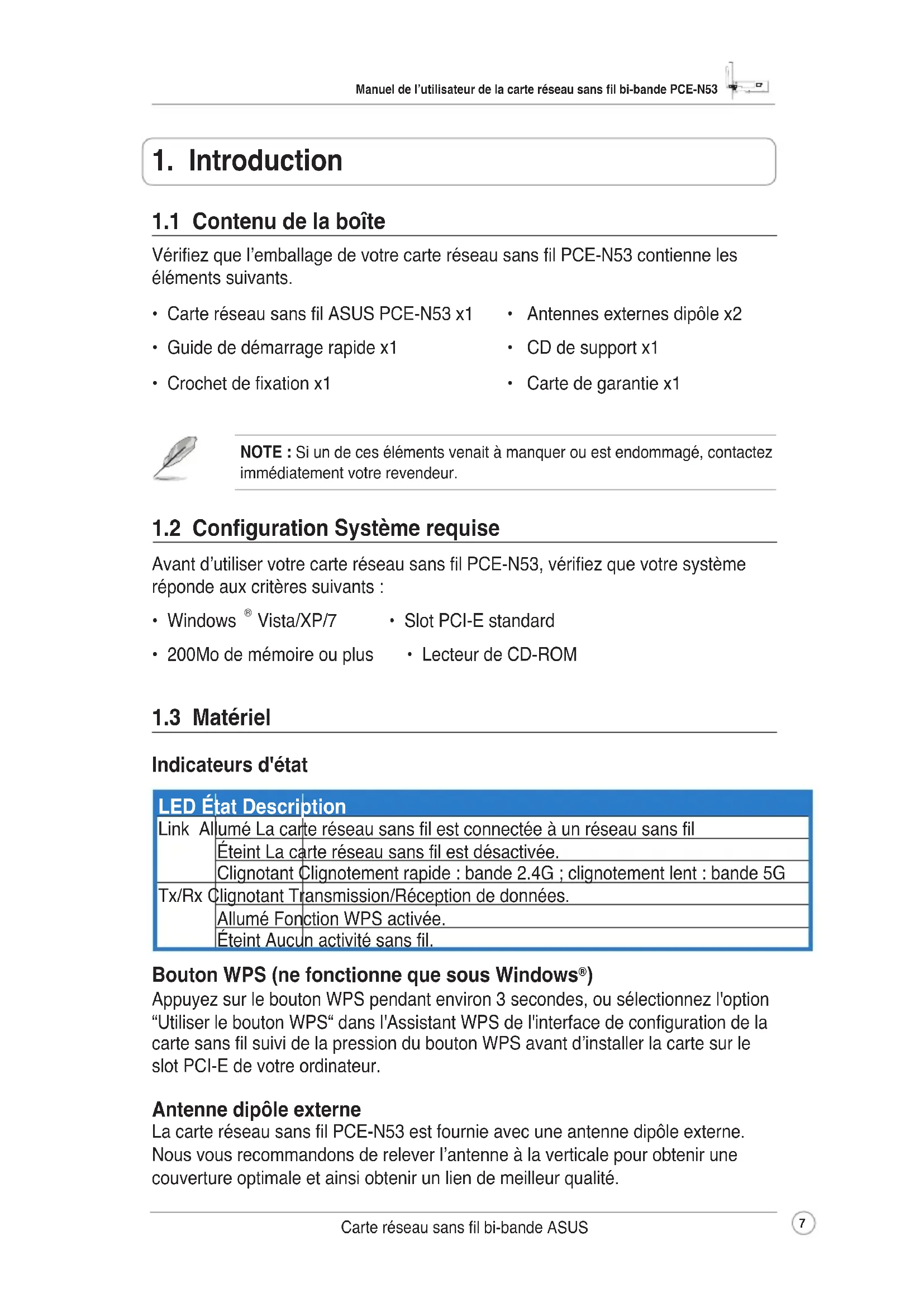

1.1 Contenu de la boîte

Vérifiez que l'emballage de votre carte réseau sans fil PCE-N53 contienne les éléments suivants.

• Carte réseau sans fil ASUS PCE-N53 x1
  • Guide de démarrage rapide x1
• Crochet de fixation x1

• Antennes externes dipôle x2
- CD de support x1
- Carte de garantie x1

NOTE : Si un de ces éléments venait à manquer ou est endommagé, contactez immédiatement votre revendeur.

1.2 Configuration Système requise

Avant d'utiliser votre carte réseau sans fil PCE-N53, vérifiez que votre système réponde aux critères suivants :

• Windows ^® Vista/XP/7
• Slot PCI-E standard
  • 200Mo de mémoire ou plus
• Lecteur de CD-ROM

1.3 Matériel

Indicateurs d'état

LED État Description

Link Allumé La carte réseau sans fil est connectée à un réseau sans fil

Tx/Rx Clignotant Transmission/Réception de données.

Bouton WPS (ne fonctionne que sous Windows®)

Appuyez sur le bouton WPS pendant environ 3 secondes, ou sélectionnez l'option "Utiliser le bouton WPS" dans l'Assistant WPS de l'interface de configuration de la carte sans fil suivi de la pression du bouton WPS avant d'installer la carte sur le slot PCI-E de votre ordinateur.

Antenne dipôle externe

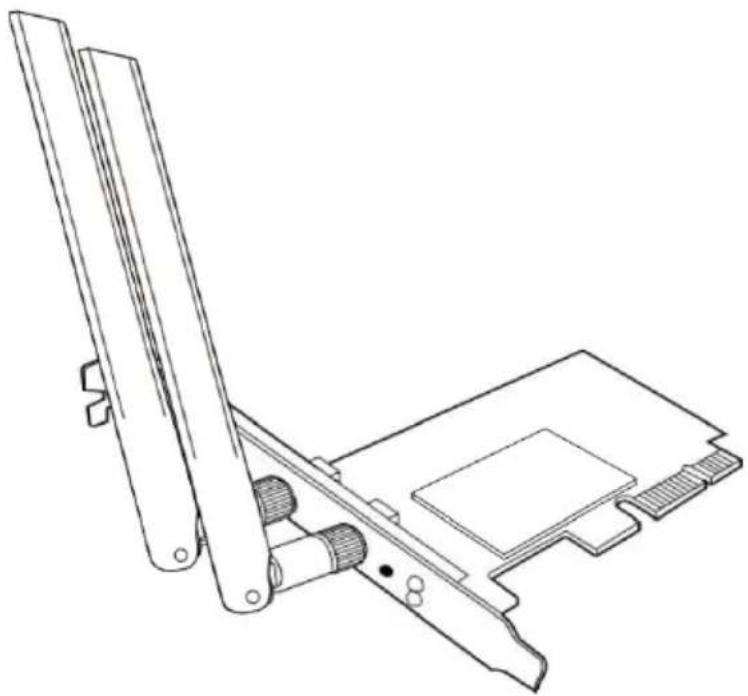

La carte réseau sans fil PCE-N53 est fournie avec une antenne dipôle externe. Nous vous recommandons de relever l'antenne à la verticale pour obtenir une couverture optimale et ainsi obtenir un lien de meilleur qualité.

2. Installer le pilote et les utilitaires

IMPORTANT : Installez la carte réseau sans fil ASUS PCE-N53 sur votre ordinateur avant d'installer le pilote et les utilitaires depuis le CD de support.

Pour installer le pilote et les utilitaires de votre carte réseau sans fil ASUS PCE-N53 :

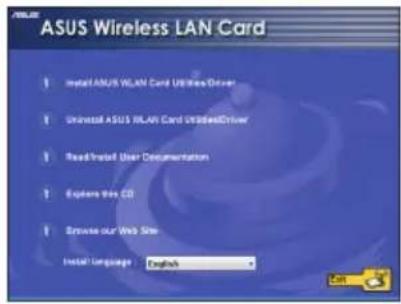

1. Placez le CD de support dans le lecteur optique. La fenêtre de l'exécution automatique apparaît si cette fonction est activée sur votre ordinateur.

NOTE : si l'exécution automatique n'est pas activée sur votre ordinateur, double-cliquez sur SETUP.EXE depuis le répertoire racine pour exécuter le CD de support.

1. Depuis l'écran de l'exécution automatique, sélectionnez la langue puis cliquez surInstall Utilities/Driver

2. L'écran de l'assistant d'installation apparaît. Cliquez sur Next pour continuer.

1. Cliquez sur Install pour lancer l'installation.

1. Sélectionnez Yes, I want to restart my computer now (Oui, je souhaite redémarrer maintenant). Cliquez sur Finish (Terminer) pour terminer l'installation.

1. Une fois l'ordinateur redémarré, sélectionnez Use ASUS WLAN utilities (Utiliser les utilitaires sans fil ASUS) pour permettre à l'utilitaire ASUS de gérer votre carte réseau. Cliquez sur OK.

3. Configurer le PCE-N53 avec l'utilitaire ASUS

3.1 Se connecter manuellement à un réseau sans fil

Pour connecter le PCE-N53 à une station (mode Ad Hoc) :

1. Faites un clic droit sur l'icône de l'utilitaire de configuration sans fil ASUS situé dans la barre des tâches de Windows ^® , puis sélectionnez Wireless Setting (Paramètres sans fil).

2. Vous pouvez cliquer sur Survey (Analyse de site) > Search (Rechercher) pour rechercher les points d'accès sans fil disponibles. Puis sélectionnez un réseau dans la liste des réseaux disponibles. Cliquez sur Connect (Connector).

1. Si la sécurité est activée sur le point d'accès ou la station, configurez les même paramètres réseau sur votre carte réseau sans fil que ceux du point d'accès et de la station. Cliquez sur Save (Enregistrer).

La configuration est terminée. La page Status (Etat) affiche les informations telles que l'état de l'association, le débit actuel et l'état de la radio.

3.2 Se connecter à un réseau sans fil via WPS

La carte réseau sans fil ASUS PCE-N53 supporte la fonction WPS qui vous aide à configurer facilement un réseau sans fil sécurisé.

IMPORTANT : assurez-vous que le point d'accès ou la station auquel vous souhaitez vous connecter supporte la fonction WPS.

Pour connecter le PCE-N53 à un point d'accès ou station compatible WPS en utilisant le bouton WPS :

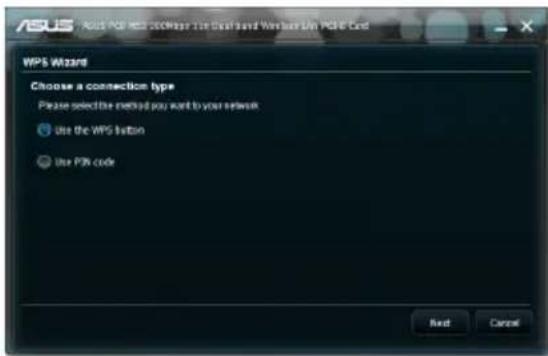

1. Cliquez sur l'onglet WPS.

2. Sélectionnez Use the WPS button (Utiliser le bouton WPS), puis cliquez sur Next (Suivant).

1. Appuyez sur le bouton WPS du point d'accès ou de la station pour établir une connexion sans fil. L'image ci-dessous illustre le WPS en cours de recherche des réseaux disponibles.

1. Cliquez sur Finish (Terminer). L'écran ci-dessous indique que votre carte réseau sans fil est connectée au réseau.

Pour connecter le PCE-N53 à un point d'accès ou station compatible WPS en utilisant un mot de passe WPS :

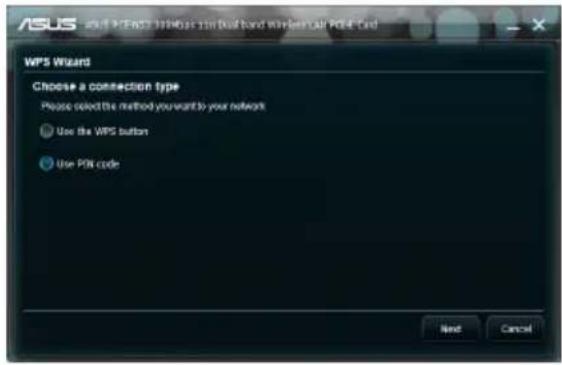

1. Sélectionnez Use PIN code (Utiliser un mot de passe).

2. Entrez le mot de passe composé de 8 chiffres, puis cliquez sur Next (Suivant).

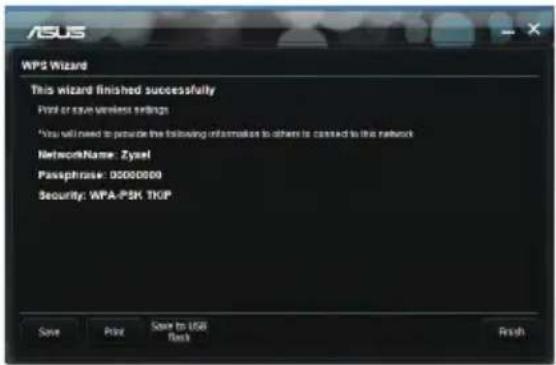

1. Cliquez sur Finish (Terminer). L'écran ci-dessous indique que votre carte réseau sans fil est connectée au réseau.

3.3 Mode Point d'accès logiciel (Soft AP) (Windows ^® XP/Vista/7)

La carte réseau sans fil ASUS PCE-N53 supporte le mode point d'accès logiciel (Soft AP). Dans ce mode, la carte réseau sans fil fonctionne comme un point d'accès virtuel.

IMPORTANT : Avant de configurer le mode point d'accès logiciel, connectez votre ordinateur à un réseau filaire afin d'offrir un accès réseau à vos clients sans fil.

Pour activer le mode point d'accès logiciel :

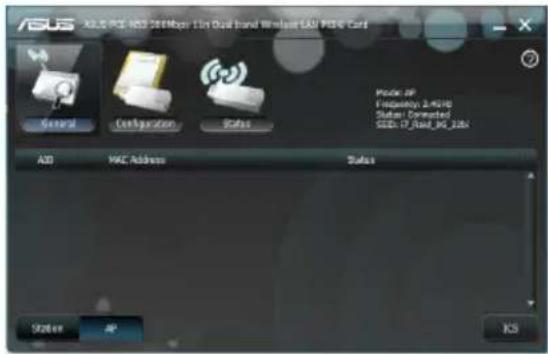

1. Cliquez sur AP (ppoint d'accès).

1. Cliquez sur l'onglet General (Général) puis sur le bouton ICS. L'onglet General (Général) affiche la liste des clients actuellement connectés au point d'accès logiciel.

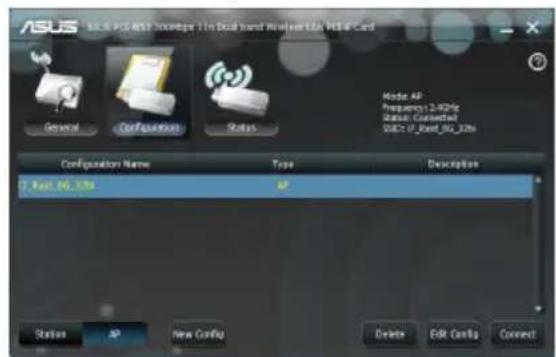

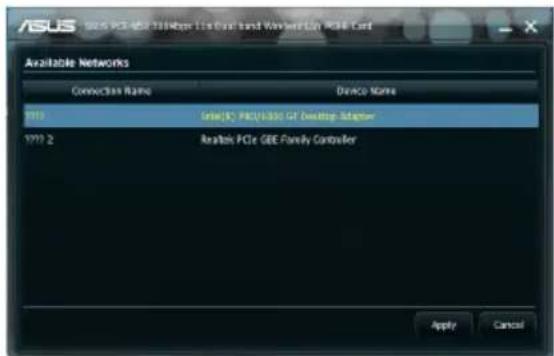

2. Sélectionnez un réseau (station) dans la liste des réseaux disponibles puis cliquez sur Apply (Appliquer).

L'illustration de droite indique que votre carte réseau a basculé en mode point d'accès logiciel.

- L'icône de l'utilitaire de configuration de la carte réseau sans fil ASUS situé sur la barre des tâches bascule sur l'icône de l'utilitaire pour point d'accès sans fil ASUS

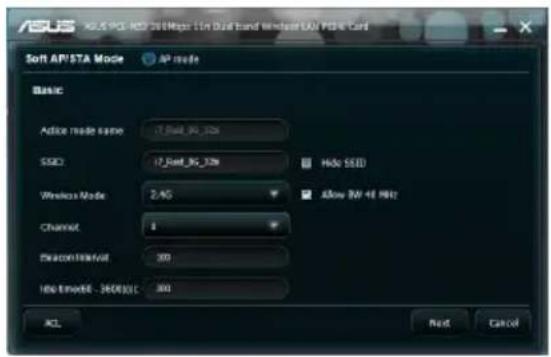

En mode point d'accès logiciel, vous pouvez sélectionnez la bande des 2.4GHz ou 5GHz dans le menu déroulant. Cliquez sur Configuration > Edit Config (Éditer) > Wireless Mode (Mode sans fil).

En mode point d'accès logiciel, vous pouvez limiter le nombre de clients sans fil pouvant s'associer à la carte réseau sans fil via la fonction de contrôle d'accès. Cliquez sur Configuration > Edit Config (Éditer) > ACL (Liste d'accès).

Pour désactiver la fonction de contrôle d'accès, sélectionnez Disable (Désactiver) dans la liste Access Control Policy (Contrôle d'accès).

Pour autoriser un client sans fil à s'associer avec la carte réseau sans fil.

1. Dans la liste Contrôle d'accès, cliquez sur Accept (Accepter).

2. Saisissez l'adresse MAC du client dans le champ Access Control List (Liste de contrôle d'accès).

3. Cliquez sur Add (Ajouter).

Seuls les clients ajoutés dans la liste des clients acceptés peuvent s'associer avec la carte réseau sans fil.

Pour empêcher un client sans fil de s'associer à la carte réseau sans fil :

1. Dans la liste Contrôle d'accès, sélectionnez Reject (Rejeter).

2. Saisissez l'adresse MAC du client dans le champ Access Control List (Liste de contrôle d'accès).

3. Cliquez sur Add (Ajouter).

Les clients rejetés ne seront pas autorisés à s'associer à la carte réseau sans fil.

4. Support logiciel

4.1 Centre de contrôle sans fil ASUS

Le centre de contrôle sans fil ASUS (ASUS WLAN Control Center) inclut l'utilitaire de configuration de la carte réseau sans fil ASUS (ASUS WLAN Card Setting Utility) (mode Station) et l'utilitaire pour point d'accès sans fil ASUS (ASUS Wireless Access Point Utility) (mode point d'accès logiciel) qui vous permet de gérer facilement votre carte réseau sans fil.

4.2 Utilitaire de configuration de la carte réseau bi-bande ASUS

L'utilitaire de configuration pour carte réseau sans fil bi-bande ASUS (ASUS Wireless Dual-band Card Setting Utility) met à votre disposition une interface pratique pour établir une connexion sans fil. Cette section vous décrit les boutons, champs et options de configuration de l'interface utilisateur.

Pour activer votre carte réseau sans fil, cliquez sur Démarrer > Tous les programmes > ASUS Wireless LAN Card. L'icône de la barre des tâches change comme indiqué sur l'illustration ci-contre.

Icône de l'utilitaire de configuration pour carte réseau sans fil ASUS

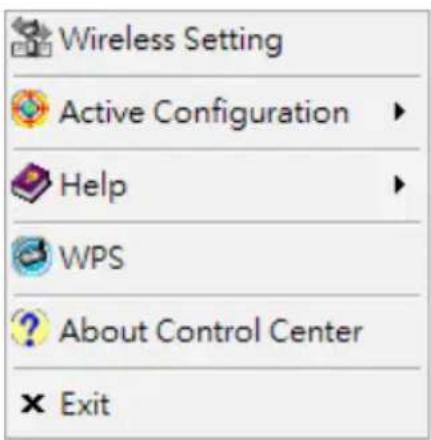

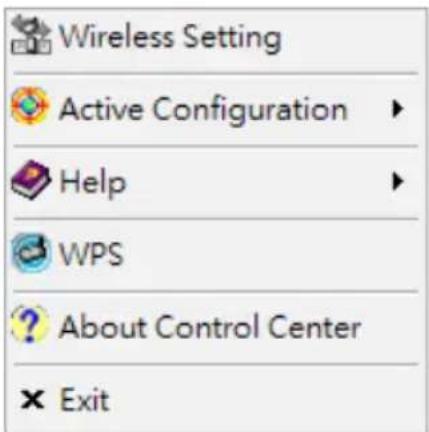

Faites un clic droit sur l'icône de l'utilitaire de configuration pour cartes réseau sans fil bi-bande ASUS située sur la barre des tâches pour afficher les options suivantes :

• Wireless Settings (Paramètres sans fil) - Lance l'utilitaire de configuration de la carte réseau sans fil ASUS.
• Activate Configuration (Activer la configuration) - Active un profil préconfiguré.
  • Help (Aide) - Ouvre le fichier d'aide.
  • WPS - Lance l'assistant WPS.

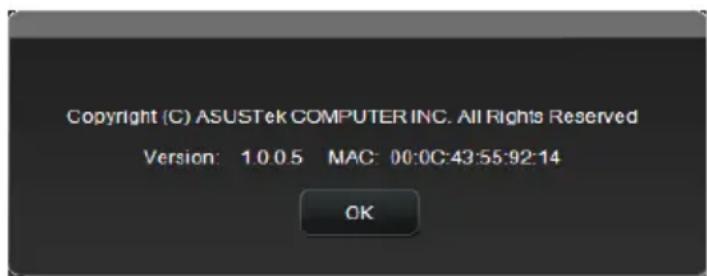

• About Control Center (À propos de Control Center) - Affiche la version de votre Centre de contrôle.

Faites un clic gauche sur l'icône de l'utilitaire de configuration pour cartes réseau sans fil ASUS situé sur la barre des tâches pour afficher les options suivantes :

• WiFi On (Activer WiFi) - Active la radio sans fil.
- WiFi Off (Désactiver WiFi) - Désactive la radio sans fil.
- Search & Connect (Rechercher et connecter) - Affiche les réseaux sans fil disponibles.

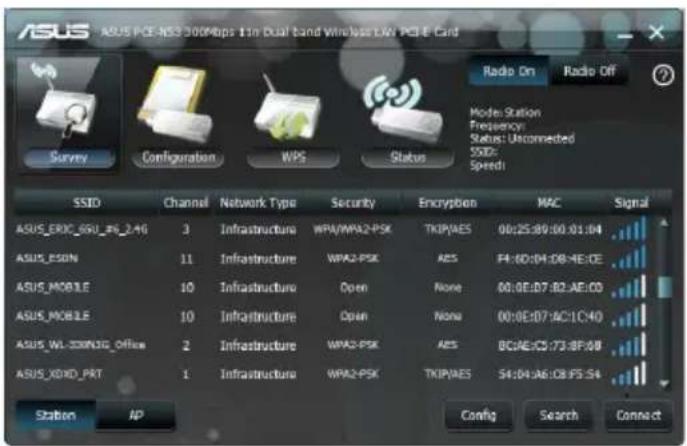

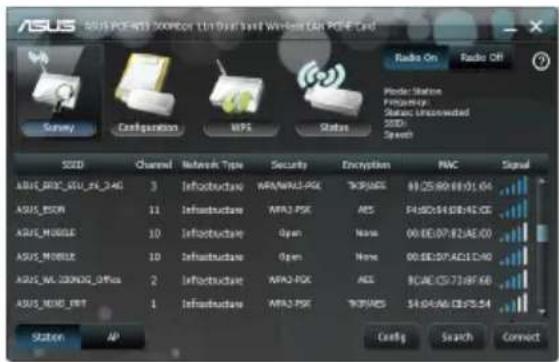

Double-cliquez sur l'icône pour lancer l'utilitaire de configuration pour cartes réseau sans fil ASUS.

Survey (Analyse) - Affiche l'état de la connexion.

SSID - Affiche le SSID (nom du réseau) du périphérique auquel la carte tente de de s'associer ou de rejoindre.

MAC Address (Adresse MAC) - Affiche l'adresse matérielle de la carte WLAN. L'adresse MAC est un identifiant unique pour les périphériques réseau (se caractérisant par une suite de douze chiffres hexadécimaux, de 0 à 9, et de A à F, séparés par des double-points, ex : 00:E0:18:F0:05:C0).

Channel (Canal) - Affiche le canal radio sur lequel la carte est actuellement réglée.

Current Data Rate (Débit actuel) - Affiche le taux de transfert de données actuel.

Network Type (Type de réseau) - Affiche le type du réseau.

Security (Sécurité) - Affiche la méthode de chiffrement du réseau sans fil.

Search (Rechercher) - Affiche la liste des réseaux sans fil disponibles.

Config - Basic(Configuration - Général)

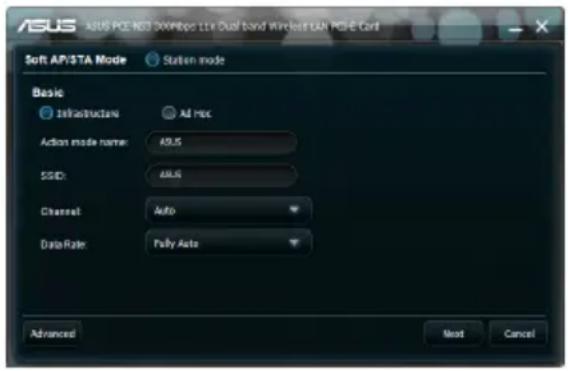

Network Type(Type de réseau)

Infrastructure - Sélectionnez le mode Infrastructure pour établir une connexion à un point d'accès.

Ad Hoc - Sélectionnez le mode Ad Hoc pour communiquer avec une station. Un réseau Ad Hoc est établi rapidement et facilement sans préparation préalable. Par exemple, vous pouvez partager un compte rendu de réunion entre les ordinateurs de votre réseau.

Action mode name & Network Name (Nom du réseau) (SSID) - Saisissez le SSID du point d'accès ou de la station auquel vous souhaitez vous connecter. Un SSID doit contenir un maximum de 32 caractères, comme un réseau sans fil.

NOTE : Si vous souhaitez que votre station se connecte au premier point d'accès qu'elle trouve, définissez le SSID comme une chaîne vide. Néanmoins, vous ne pouvez employer une chaîne vide en mode Ad Hoc.

Channel (Canal) - Le champ Canal est consacré au paramètre du canal radio. Votre carte WLAN peut automatiquement sélectionner le canal approprié permettant de communiquer avec un périphérique sans fil, et le paramètre est défini sur "Auto" en modes Infrastructure et Ad Hoc. En réseau "Ad Hoc", vous pouvez décider du canal que la carte WLAN doit utiliser. Avec le même paramètre de canal, toutes les cartes WLAN peuvent communiquer entre elles via le réseau "Ad Hoc".

Les canaux radio disponibles varient selon les réglementations de votre pays. Pour les Etats-Unis (FCC) et le Canada (IC), les canaux de 1 à 11 sont supportés. Pour l'Europe (ETSI), les canaux de 1 à 13 sont supportés. Au Japon (MKK), les canaux de 1 à 14 sont supportés.

Data Rate (Débit) - Sélectionne le débit de la carte réseau sans fil. Les options disponibles sont les suivantes :

Auto: La carte réseau sans fil s'ajuste automatiquement sur le débit le plus approprié.

Autres

Encryption (Chiffrement) - Lance la page de configuration du cryptage.

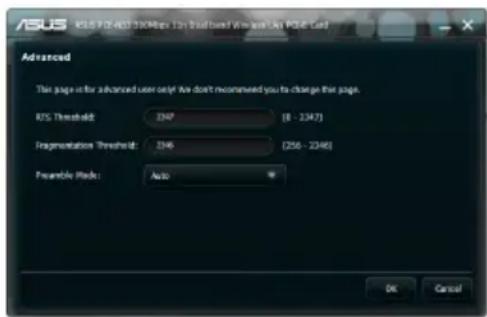

Advanced (Avancé) - Lance la page Advanced. Dans la plupart des cas, vous n'avez pas besoin de modifier les paramètres par défaut.

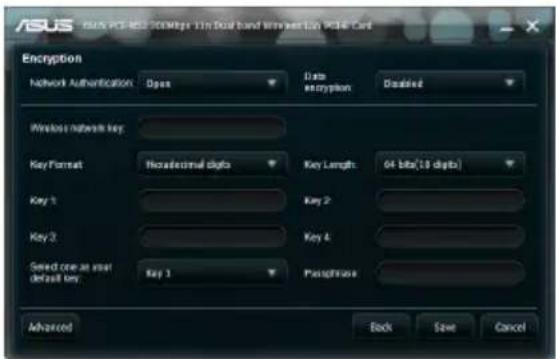

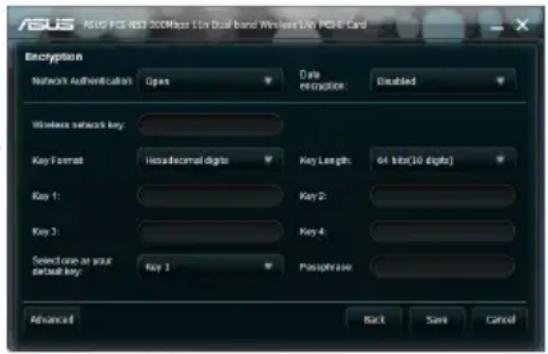

Config - Encryption

(Configuration - Chiffrement)

Cet écran vous permet de configurer les paramètres de cryptage de la carte WLAN. Pour un confidentialité des données au sein d'un environnement sans fil, l'IEEE 802.11 spécifie un algorythme WEP (Wired Equivalent Privacy) offrant une confidentialité des transmissions. Le

protocole WEP emploie des clés pour chiffrer et déchiffrer les paquets de données. Le processus de chiffrement crypte les bits de données pour éviter la divulgation de vos informations. Le système de sécurité accrue WPA/WPA2 du 802.11 a été développé pour pallier aux faiblesses du protocole WEP.

Network Authentication (Authentication) - Permet de régler le mode d'authentication de vote carte réseau sans fil. Les options disponibles sont les suivantes :

Open (Ouvert) - Sélectionnez cette option pour que le réseau fonctionne en mode Open System, qui n'utilise aucun algorithme d'authentication. Les stations et les points d'accès en mode Open peuvent s'identifier les uns auprès des autres sans vérification des clés WEP.

Shared (Partagé) - Sélectionnez cette option pour que le réseau fonctionne en mode Shared key (Clés partagées).

WPA-PSK/WPA2-PSK -Utilise une clé WPA / WPA2 Pré-partagé pour l'authentication en mode Infrastructure.

Data Encryption (Chiffrement des données) - En modes d'authentication Open et Shared, les options de configuration sont les suivantes :

None (Aucun) - Désactive le chiffrement de votre carte réseau sans fil.

WEP - Chiffre les données avant de les transmettre. Vous pouvez communiquer avec les périphériques sans fil utilisant les mêmes clés WEP.

En modes d'authentication WPA-PSK et WPA2-PSK, les options de configuration sont les suivantes : TKIP (Temporal Key Integrity Protocol) et AES (Advanced Encryption Standard).

TKIP - Génère dynamiquement des clés uniques pour chiffrer les paquets de données.

AES : L'AES est une technique de chiffrement par blocs symétriques de 128 bits qui opère simultanément avec les différentes couches d'un réseau.

WEP - Cette option est activée uniquement si vous sélectionnez le mode d'authentication WEP. 8 à 63 caractères doivent être saisis dans ce champ.

Wireless Network Key (WEP) - Cette option est configurable uniquement si vous sélectionnez la méthode de chiffrement WEP. Une clé réseau sans fil WEP de 64 bits consiste en une suite de 5 caractères ASCII (10 chiffres hexadécimaux) ou de 13 caractères ASCII (26 chiffres pour les clés WEP de 128 bits.

Key Format (Format de clé) - Permet de sélectionner le format de clé.

Manual Assignment (Assignation manuelle) (WPA et WPA2) - Permet de créer une clé WEP manuellement.

Key Length (Longueur de clé) - Pour un chiffrement 64 bits, chaque clé contient 10 chiffres hexadécimaux, ou 5 caractères ASCII. Pour un chiffrement 128 bits, chaque clé contient 26 chiffres hexadécimaux ou 13 caractères ASCII.

Select one as your Default Key (Choisir une clé par défaut) - Permet de définir une des quatre clés WEP comme clé par défaut.

Config - Advanced (Configuration - Avancé)

Cliquez sur le lien Avancé de l'écran Configuration-Général pour afficher cet onglet. Il vous permet de définir des paramètres supplémentaires de la carte sans fil. Nous vous recommandons d'utiliser les valeurs par défaut des éléments de cet écran.

RTS Threshold (Palier RTS) (0-2347) -

La fonction RTS/CTS (Request to Send/Clear to Send) est utilisée afin de réduire les collisions entre les stations sans fil. Quand la fonction RTS/CTS est activée, le routeur s'abstient d'envoyer de nouveaux segments de données tant qu'un autre établissement de liaison RTS/CTS n'est pas terminé. Activez la fonction RTS/CTS en définissant un seuil pour la taille des paquets. Il est recommandé de choisir la valeur par défaut (2347).

Fragmentation Threshold (Palier de fragmentation) (256-2346) - La fragmentation sert à séparer les segments 802.11 en ensembles plus petits (fragments) qui sont envoyés individuellement à la cible. Activez la fragmentation en définissant un seuil pour la taille des paquets. S'il survient un nombre excessif de collisions sur le réseau sans fil, essayez d'augmenter la fluidité de transmission des segments grâce à des valeurs de fragmentation différentes. Il est recommandé de choisir la valeur par défaut (2346) dans le cadre d'un usage normal.

Preamble Mode (Mode préambule) - Sélectionne le mode préambule. la valeur par défaut est Auto.

5. Configurer la carte PCE-N53 avec Windows®

Pour connecter votre PCE-N53 à un réseau sans fil avec l'outil de configuration sans fil de Windows® :

Faites un clic droit sur l'icône Control Center d'ASUS, puis sélectionnez (Quitter) pour fermer l'utilitaire de configuration sans fil d'ASUS.

Exit

Cliquez sur l'icône de réseau sans fil Windows.

Ce guide de dépannage apporte des réponses aux problèmes rencontrés le plus fréquemment lors de l'installation ou de l'utilisation de produits réseau sans fil. Si vous rencontrez des difficultés qui ne sont pas traités dans cette section, veuillez contacter le Support technique pour Réseau sans fil.

Comment vérifier si la carte réseau sans fil est correctement installée?

1. Allez dans le menu Démarrer, faites un clic droit sur le Poste de travail et sélectionnez Propriétés.
2. Sélectionnez l'onglet Matériel, puis cliquez sur Gestionnaire de périphériques.
3. Double-cliquez sur Network adapters.
4. Double-cliquez sur ASUS Wireless LAN Card. La fenêtre des propriétés ASUS Wireless LAN Card apparaît.
5. Vérifiez le contenu de la case Etat du péripéhrique pour vérifier si la carte réseau sans fil fonctionne correctement.

Impossible de se connecter à un quelconque point d'accès

• Vérifiez que l'élément Network type (type de réseau) est défini sur Infrastructure.
• Vérifiez que l'identifiant "SSID" de votre carte réseau sans fil est le même que celui d'un de vos points d'accès.
• Vérifiez que l'élément Encryption (Chiffrement) est défini sur le même type qu'un de vos points d'accès.

Impossible de se connecter à une station (Carte réseau sans fil)

• Vérifiez que l'élément Network type (type de réseau) est défini sur Ad Hoc.
• Vérifiez que l'identifiant "SSID" de votre carte réseau sans fil est le même que celui de la station ou de la carte réseau sans fil à laquelle vous souhaitez vous connecter.
• Vérifiez que l'élément Channel (Canal) de votre carte soit identique à celui de la station ou de la carte réseau sans fil à laquelle vous souhaitez vous connecter.
• Vérifiez que les paramètres Encryption (Chiffrement) soient identiques à ceux de la station ou de la carte réseau sans fil à laquelle vous souhaitez vous connecter.

Mauvaise qualité du lien ou puissance du signal faible

• Gardez votre carte réseau sans fil à distance des fours micro-ondes et des objets métaliques larges afin d'éviter les interférences radio. Ajustez l'antenne de la carte.
• Rapprochez votre carte réseau sans fil du point d'acès, de la station ou de la carte réseau sans fil auquel vous souhaitez vous connecter.

Le protocole TCP/IP ne s'associe pas avec la carte réseau sans fil.

Cela se produit lorsque votre PC a déjà six liaisons TCP/IP sous Windows® 98 ou dix sous Windows® Me. Ces limites sont imposées par les systèmes d'exploitation de Microsoft®.

Solution : Si votre ordinateur possède déjà le nombre de liaisons TCP/IP maximum, retirez un des adaptateurs réseau avant d'installer le pilote de la carte réseau sans fil.

7. Glossaire

Access point - AP (Point d'accès)

Il s'agit d'un périphérique réseau connectant des réseaux filaire et sans fil. Un point d'accès combiné à un système distribué supporte la création de multiples cellules radio qui permettent l'itinérance.

Ad Hoc

Réseau sans fil uniquement composé de stations sans fil et ne nécessitant pas de point d'accès.

Basic Rate Set

Cette option permet de spécifier le taux de transmission des données.

Ensemble de stations contrôlées par une fonction de coordination unique.

Type de transmission de données pour lequel un type de support unique (tel qu'un câble) transporte plusieurs canaux de données à la fois.

Channel (Canal)

Voie de circulation par laquelle transite l'information entre deux pièces d'équipement.

Client

PC de bureau ou PC portable connecté à un réseau.

COFDM (pour 802.11a ou 802.11g)

L'OFDM est un procédé de modulation numérique des signaux qui est utilisé entre autres pour les systèmes de transmissions mobiles à haut débit de données. L'OFDM est particulièrement bien adapté aux canaux de transmission radio avec transmissions d'onde multiples (échos) dues aux réflexions des ondes sur des obstacles. En effet, lorsqu'elles se combinent, les transmissions multiples modifient voir détruisent le signal émis et font que le même signal est reçu plusieurs fois avec des temps décalés. Le principe de l'OFDM consiste à diviser sur un grand nombre de porteuses le signal numérique que l'on veut transmettre. Comme si l'on combinait le signal à transmettre sur un grand nombre de systèmes de transmission (exemple: des émetteurs) indépendants et à des fréquences différentes.

Default Key (Clé par défaut)

Cette option permet de sélectionner la clé du réseau sans fil par défaut. Ceci permet d'utiliser des clés WEP sans avoir a s'en souvenir ou à le noter sur un bout de papier. Les clés WEP générées à l'aide d'une phrase de passe sont compatibles avec d'autres produits WLAN. L'utilisation d'une phrase de passe n'est cependant pas aussi sûre qu'une assignation de clé du réseau sans fil manuelle.

Device Name ( Nom de périphérique)

Aussi connu comme identifiant de client DHCP ou nom de réseau; il est parfois fourni par le FAI lors de l'utilisation d'un serveur DHCP pour l'assignation d'adresses.

Ce protocole permet à un ordinateur (ou plusieurs ordinateurs sur un réseau) d'être automatiquement assigné à une adresse IP via un serveur DHCP.

DNS Server Address (Adresse de serveur DNS)

Le Domain Name System (ou DNS, système de noms de domaine) est un système permettant d'établir une correspondance entre une adresse IP et un nom de domaine et, plus généralement, de trouver une information à partir d'un nom de domaine.

Un modem DSL utilise la ligne téléphonique pour transmettre des données à haut débit.

DSSS (Direct-Sequence Spread Spectrum) (pour 802.11b)

Le DSSS (qui est l'acronyme de Direct Sequence Spread Spectrum) est une technique d'étalement de spectre utilisée dans les réseaux sans fil et plus précisément le Wi-Fi.

Le but du DSSS est de rendre les signaux à faible fréquence plus résistants aux erreurs apparues lors de la transmission. Pour cela, ils sont combinés avec un signal pseudo-aléatoire de fréquence beaucoup plus élevée. En conséquence, le signal occupe par la suite une bande de fréquence plus large.

Encryption (Chiffrement)

Opération par laquelle est substitué, à un texte en clair, un texte inintelligible, inexploitable pour quiconque ne possède pas la clé permettant de le ramener à sa forme initiale.

Ensemble des sous réseaux interconnectés.

ESSID (Extended Service Set Identifier)

L'E.S.S.I.D, c'est-à-dire « tronçon de service étendu » est une chaîne de caractères (trente-deux maximum) permettant d'identifier un réseau RLAN 802.11. En configurant votre poste client avec l'ESSID correct, on a la certitude de vous connecter au bon réseau (voir S.S.I.D). Le champ correspondant à l'identifiant E.S.S.I.D porte différents noms selon l'interface de configuration : Nom de réseau, S.S.I.D ou I.D. S.S.S.

Ethernet

Ethernet est l'une des technologies réseaux la plus répandue. Elle fait appel au protocole CMSA/CD (Carrier Sens Multiple Acess with Collision Direction) entre les clients, et peut être utilisée avec différentes topologies. Pour émettre, un ordinateur regarde si le réseau est libre, et se met à émettre. Les vitesses de transfert sur un réseau Ethernet sont de 10Mb/s, 100Mb/s ou 1Gb/s.

Firewall (Pare-feu)

Restreint les communications entre le réseau interne d'une entreprise et Internet. Il est alors possible de bloquer certains ports en entrée ou en sortie (donc de bloquer les applications correspondantes).

Gateway (Passerelle)

Equipement permettant à deux réseaux différents de communiquer. Certaines passerelles sont bidirectionnelles, d'autres unidirectionnelles. On retrouve cette notion de passerelle, entre autres, pour des routeurs, serveurs, ou encore des machines clientes.

Une machine cliente pourra par exemple envoyer des paquets réseaux à un serveur agissant en tant que passerelle pour que celui-ci transmette les paquets à un autre réseau.

ICS

ICS est utilisé pour partager la connexion Internet d'un ordinateur avec les autres ordinateurs d'un réseau. Lorsque cet ordinateur est connecté à Internet, toutes les communications réseaux dans les deux sens passeront par cet ordinateur qui est appelé ordinateur hôte. Les autres ordinateurs peuvent envoyer et recevoir des mails somme s'ils étaient directement connectés à Internet.

L'IEEE est une organisation américaine de normalisation. Elle intervient notamment dans les domaines électriques, électroniques et informatiques

IEEE 802.11.

L'IEEE 802.11 est une norme de transmission de données par ondes radio. Elle a été déclinée en plusieurs versions qui diffèrent par la fréquence utilisée, la portée ainsi que la bande passante. Les plus répandues sont lewws versions 802.11b, 802.11g et 802.11a.

IEEE 802.11a (52Mb/seconde)

L'IEEE 802.11a est une technologie du type 802.11x. C'est une évolution du 802.11b qui propose une bande passante de 54Mbit/s à une fréquence de 5GHz.

Du fait de la fréquence employée 802.11a est incompatible avec le standard 802.11b et son évolution 802.11g

IEEE 802.11b

C'est la première technologie du type 802.11x qui a connu un réel succès commercial. Elle a vu le jour en 1999, et elle permet d'atteindre une bande passante de 11Mbit/s en utilisant une fréquence de 2.4Ghz. Cette norme a connu des évolutions comme l'IEEE 802.11g.

IEEE 802.11g

L'IEEE 802.11g est une technologie du type 802.11x. C'est une évolution du standard IEEE 802.11b ratifiée en juin 2003. Elle propose une bande passante de 54Mbit/s en utilisant une fréquence de 2.4Ghz.

L'IEEE 802.11g est rétrocompatible avec le standard 802.11b mais incompatible avec le standart 802.11a car il fonctionne avec une autre bande de fréquence.

IEEE 802.11n

802.11n a été créé a partir du standard 802.11 en ajoutant la technologie MIMO (multiple-input multiple-output). MIMO est un émetteur multiple et un récepteur antikennas permettant des transferts de données plus performants via un multiplexage aérien et améliore la portée en exploitant la diversité spatiale. Le taux de transfert est prévu pour atteindre les 300 Mbps théoriques et devrait être 30 fois plus rapide que 802.11b et jusqu'à 6 fois plus rapide que 802.11g.

Infrastructure

Ce mode désigne un réseau composé d'une infrastructure permettant l'échange d'information entre les différentes stations du réseau Cette infrastructure est basée sur un matériel spécifique qui fournit un ensemble de services. Ce matériel est appelé un point d'accès.

IP (Internet Protocol)

IP (pour Internet Protocol) est un protocole routé c'est-à-dire un protocole de la couche réseau (ou couche 3) du modèle OSI permettant l'acheminement des paquets d'une source vers une destination en utilisant un mode d'adressage donné.

C'est l'un des protocole de base du réseau Internet (Internet est basé sur la pile de protocoles TCP/IP). Il a connu plusieurs évolutions au cours du temps. La version la plus répandue, nommée IPv4 code les adresses de couche réseau sur 32bit (cela représente environ 4 milliard d'adresses utilisables). Une évolution de ce protocole, IPv6, code les adresses réseaux sur 128 bits. Le protocole IPv6 remplacera a terme l'actuel protocole IPv4.

ISM Bands (Bandes industrielles, scientifiques, et médicales)

Bandes de fréquence radio que la FCC (Federal Communications Commission) a autorisé pour les réseaux LAN sans fil. Les bandes ISM sont localisées sur les fréquences 902 MHz, 2.400 GHz, et 5.7 GHz.

ISP - Internet Service Provider (Fournisseur d'accès à Internet)

Entreprise reliée en permanence au réseau Internet, et qui met à la disposition de particuliers ou d'entreprises des connexions leur permettant d'accéder aux différents services disponibles sur Internet.

Réseau d'ordinateurs situé dans une zone géographique limitée, qui permet à ses utilisateurs de communiquer, d'échanger des données, de partager des ressources matérielles et logicielles ou même de jouer à des jeux en réseau.

Une adresse MAC est l'adresse matérielle d'un périphérique connecté à Internet.

Le NAT masque un groupe d'adresse IP d'un réseau local, permettant à ce réseau local d'ordinateur de partager un seul compte FAI. Ce procédé permet à tous les ordinateurs de votre réseau d'utiliser une adresse IP. Ceci permettra l'accès à internet de n'importe quel ordinateur de votre réseau sans avoir à acquérir d'autres adresses IP de votre FAI.

Une carte réseau insérée dans un ordinateur afin que celui-puisse se connecter à un réseau. Elle est responsable de la conversion des données stockées dans l'ordinateur vers le format de transmission ou de réception.

Packet (Paquet)

Il s'agit d'une unité de message basique destiné à la communication au sein d'un réseau. Un paquet contient en général les informations de routage, des données, et parfois des informations relatives à des erreurs détectées.

Pass Phrase (Phrase secrète)

Le terme de phrase secrète ou phrase de passe est couramment employé pour désigner un mot de passe d'un nombre de caractère important. En effet, les mots de passe couramment utilisés sont souvent sans espaces et d'une longueur maximale de 8 a 10 caractères. Mais dans certains domaines, en particulier la cryptographie, le niveau de sécurité requis exige des mots de passe beaucoup plus long.

LA Personal Computer Memory Card International Association (PCMCIA), développe des standards de cartes pour PC, anciennement connues sous le nom de cartes PCMCIA. Ces cartes sont disponibles en trois versions et font à peu près la taille d'une carte de crédit. Toutefois il existe une différence au niveau de l'épaisseur : 3.3 mm (Type I) à 5.0 mm (Type II) à 10.5 mm (Type III). Ces cartes peuvent être utilisées pour de nombreuses fonctions, incluant le stockage de mémoire et les modems.

PPP (Point-to-Point Protocol)

Protocole TCP-IP utilisé pour connecter un ordinateur individuel à Internet grâce à une ligne téléphonique série et un modem à haute vitesse permettant un débit de communication rapide.

PPPoE (Point-to-Point Protocol over Ethernet)

Spécification qui associe les protocoles PPP et Ethernet pour permettre à des utilisateurs branchés sur un réseau Ethernet de se connecter à Internet au moyen d'une voie de transmission à large bande.

Preamble (Préambule)

Configuration particulière de bits envoyée par une station avant l'émission d'une trame afin d'établir la synchronisation avec les autres stations. Radio Unités de mesures des fréquences radio: GHz, MHz, Hz

SSID (Service Set Identifier)

C'est l'identifiant d'un réseau sans fil. Il permet d'accéder, via un point d'accès sans fil (ou borne R.L.A.N), à un réseau local radioélectrique (R.L.A.N) au standard 802.11 de l'I.E.E.E. Pour plus de sécurité, l'administrateur peut désactiver la fonction de diffusion de certains points d'accès R.L.A.N afin d'empêcher la transmission via le S.S.I.D.

Station

Tout appareil compatible aux normes d'accès sans fil IEEE 802.11.

Subnet Mask (Masque de sous-réseau)

Le masque de sous-réseau est un ensemble de quatre chiffres configurés comme une adresse IP. Il est utilisé uniquement pour créer des chiffres d'adresse IP qui sont utilisés seulement à l'intérieur d'un réseau précis.

Protocole de la suite TCP-IP qui permet à des applications tournant sur des ordinateurs situés sur des réseaux hétérogènes de communiquer entre elles et de s'expédier des paquets de données, tout en assurant un contrôle des erreurs.

WAN (Wide Area Network)

Grand réseau déployé géographiquement sur une longue distance, qui peut relier entre eux des réseaux locaux, et qui peut avoir recours à des réseaux publics pour la transmission des données.

Consortium fondé en 1999 en Californie entre plusieurs fabricants de matériel de réseau sans fil. Il s'est élargi et est devenu la Wi-Fi Alliance. Ce terme désigne toujours un comité est des normes utilisées pour certifier l'interopérabilité des produits Wi-Fi.

Cryptage des données et authentication des utilisateurs. Le standard mis en place par les fabricants fait appel à un nouvel algorithme de cryptage des données s'appuyant notamment sur une gestion dynamique des clés, qui faisait défaut au WEP. Wi-Fi Protected Access met également en oeuvre un système d'identification des utilisateurs qui repose sur un serveur central d'authentication.

Un mode spécial de WPA permet aux particuliers de profiter de cette sécurité sans disposer de serveur d'authentication.

WPA préfigure le protocole de sécurité 802.11i, actuellement en cours de développement et dont la publication est prévue avant la fin de l'année. Ce futur standard impliquera des modifications matérielles.

Configuration requise

(1) Un point d'accès ou un routeur sans fil compatible WPA, (2) un système d'exploitation à jour et supportant le standard WPA. Sous XP, une version mise à jour de Windows Zero Config est requise. Les utilisateurs peuvent télécharger le patch WPA Windows XP à l'adresse ci-dessous :

http://microsoft.com/downloads/details.aspx?FamilyId=009D8425-CE2B-47A4-ABEC-274845DC9E91&displaylang=en

Veuillez remarquer que ce patch nécessite l'installation de Windows XP Service Pack 1, disponible à cette adresse: http://www.microsoft.com/WindowsXP/pro/downloads/servicepacks/sp1/default.asp

Pour les versions antérieures de Windows, un système d'authentication WPA doit être implémenté, tel que Funk Software's Odyssey Client.

Réseau local sans filWLAN (Wireless Local Area Network)

C'est un groupe d'ordinateur ou autres appareils connectés ensemble sans fil. La référence au niveau des réseaux sans fil est LAN ou WLAN.
