Type de produit	Passe-câble étanche
Marque	Scanstrut
Modèle	DS6P
Diamètre du câble	6 mm (0.23 pouce)
Matériau	Plastique ABS et caoutchouc EPDM
Couleur	Noir (DS6P-BLK) ou blanc
Poids	Environ 10 g
Étanchéité	Indice IP67 (étanche jusqu'à 1 mètre pendant 30 minutes)
Température de fonctionnement	-20°C à +70°C
Utilisation	Passage de câbles pour lumières, antennes, GPS, panneaux solaires
Installation	Nécessite un perçage de 6 mm, inclus joint torique et écrou de serrage
Contenu de l'emballage	1 passe-câble, 1 joint torique, 1 écrou, 1 pastille de caoutchouc
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse
Réparabilité	Pièces détachées disponibles : joints de rechange
Garantie	2 ans

FOIRE AUX QUESTIONS - DS6P Scanstrut

Comment installer le DS6P Scanstrut ?

Percez un trou de 6 mm, insérez le passe-câble, placez le joint torique et serrez l'écrou à la main. Assurez-vous que le joint en caoutchouc soit bien en place pour l'étanchéité.

Quel est le diamètre maximal de câble supporté ?

Le DS6P est conçu pour des câbles d'un diamètre de 6 mm maximum. Utilisez la pastille de caoutchouc la plus proche du diamètre de votre câble.

Le DS6P est-il étanche ?

Oui, le DS6P offre une étanchéité IP67, ce qui le rend résistant à l'eau et à la poussière. Il convient pour une utilisation en extérieur.

Puis-je faire passer plusieurs câbles dans un seul DS6P ?

Oui, vous pouvez percer la pastille de caoutchouc non percée fournie pour y faire passer plusieurs câbles. Assurez-vous que le perçage soit inférieur au diamètre total pour garantir l'étanchéité.

Quels types de câbles puis-je utiliser avec le DS6P ?

Le DS6P est idéal pour les câbles de lumières, antennes, GPS, panneaux solaires et autres câbles électriques de petit diamètre.

Le DS6P est-il compatible avec tous les bateaux ?

Le DS6P est un passe-câble universel conçu pour les applications marines. Il peut être installé sur tout support d'une épaisseur allant jusqu'à 20 mm.

Comment nettoyer le DS6P ?

Nettoyez le passe-câble avec un chiffon doux et de l'eau savonneuse. Évitez les solvants agressifs qui pourraient endommager les joints en caoutchouc.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec un foret de 6 mm, d'une clé pour serrer l'écrou (si nécessaire) et éventuellement d'un cutter pour ajuster la pastille de caoutchouc.

Où puis-je acheter des pièces de rechange pour le DS6P ?

Les joints et pastilles de caoutchouc de rechange sont disponibles auprès de votre revendeur Scanstrut ou sur le site officiel. Référez-vous à la notice pour les numéros de pièces.

Le DS6P est-il garanti ?

Oui, le DS6P bénéficie d'une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI DS6P Scanstrut

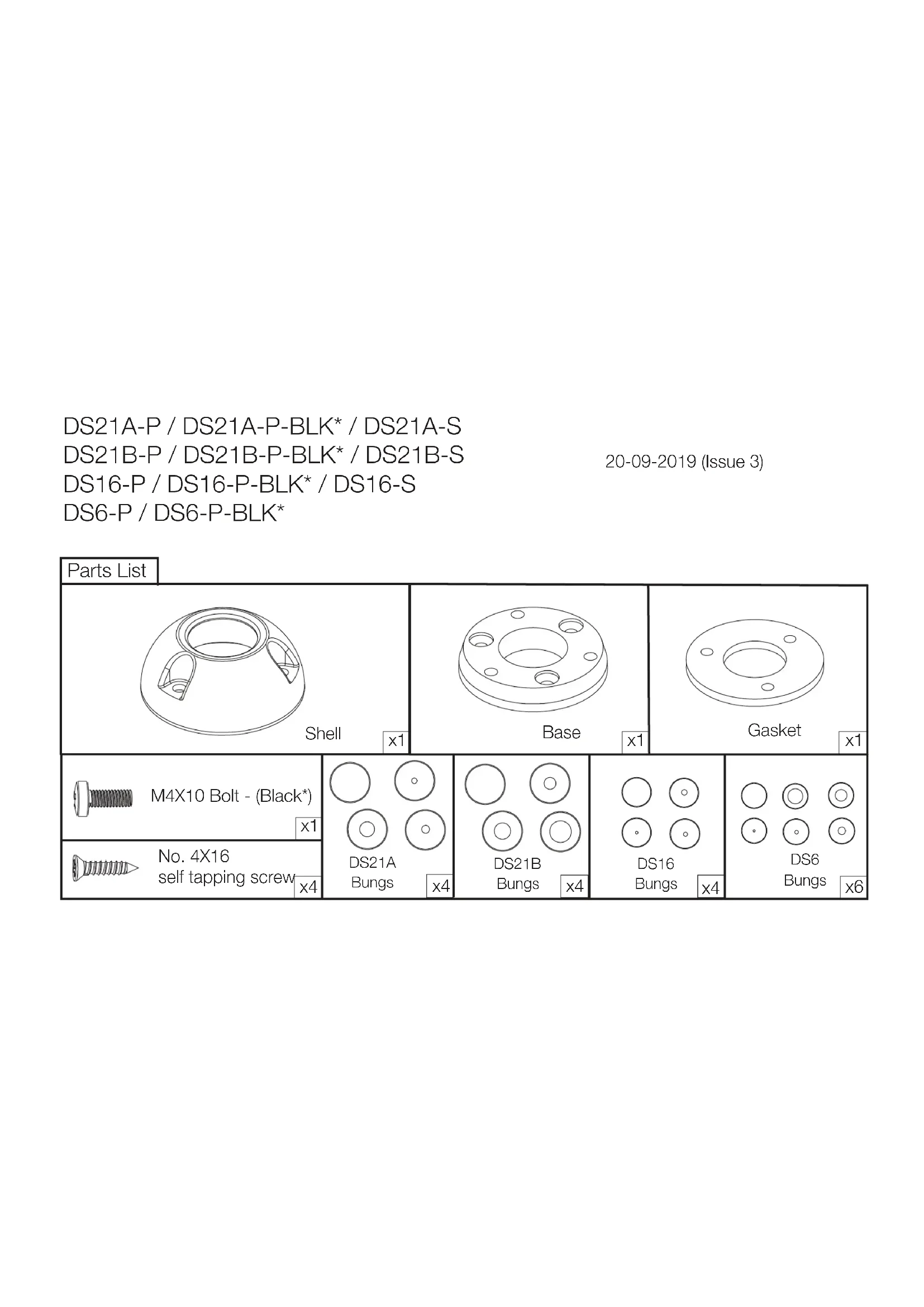

DS21A-P/DS21A-P-BLK*/DS21A-S

DS21B-P/DS21B-P-BLK*/DS21B-S

DS16-P/DS16-P-BLK*/DS16-S

DS6-P/DS6-P-BLK*

DS21 - Ø21mm (0.82")

DS16 - Ø16mm (0.62")

DS6 - 06mm (0.23")

Hole Saw/ Drill Bit

2 ~mm (5/64") /

2.5mm (3/32")

Drill Bit

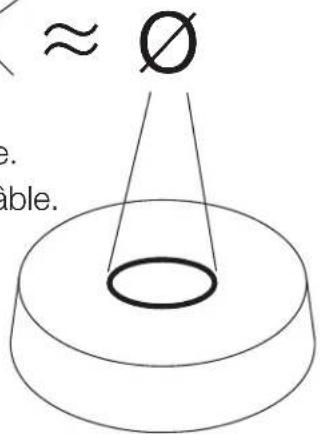

1 Choose bung closest to cable

FR - Choisissez le joint le plus proche du diamètre du cable.

1a

DS6-P DS-21A-P DS-30-P DS-40-P

DS-16-P DS-21A-S DS-30-S DS-40-S

DS-16-S DS-21B-P

DS-21B-S

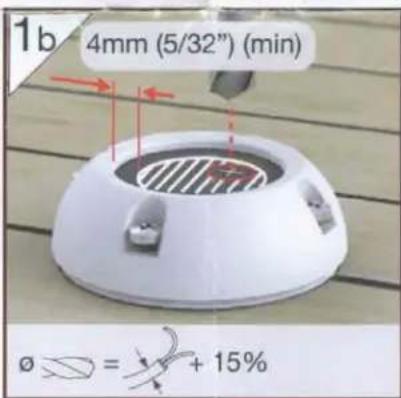

Choisissez une pastille de
caoutchouc avec un perçage le plus
proche du diamètre de votre cable.
Si vous utiliser le passe pont pour
faire passer plusieurs cables, utiliser
la pastille non percée fournie et
percez-la comme indiqué en '1b.'

Lors de l'installation de cables à l'extérieur, la gamme de joints de cables etanches Scanstrut offre une solution pour assurer une Installation propre et sure à chaque fois. Ideal pour les lumieres, antennes, GPS, cables solaires et electriques. Iuminacion, antenas, GPS, solares y electricos.
