ML24WDG3RS - Réfrigérateur à boisson Marvel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur à boisson
Capacité	24 bouteilles
Dimensions (L x P x H)	60 x 50 x 85 cm
Poids	40 kg
Température réglable	De 0 à 10 °C
Type de refroidissement	Compressor
Niveau sonore	42 dB
Éclairage intérieur	LED
Consommation énergétique	A+
Système de verrouillage	Oui
Garantie	2 ans

FOIRE AUX QUESTIONS - ML24WDG3RS Marvel

Le réfrigérateur à boisson ne s'allume pas. Que faire ?

Vérifiez si le réfrigérateur est branché correctement et si la prise fonctionne. Essayez de réinitialiser l'appareil en débranchant le cordon d'alimentation pendant 5 minutes.

La température à l'intérieur du réfrigérateur est trop élevée.

Assurez-vous que le thermostat est réglé à la température souhaitée. Vérifiez également que le réfrigérateur n'est pas trop plein, car cela peut bloquer la circulation de l'air.

Il y a de la condensation à l'intérieur du réfrigérateur.

La condensation peut être due à une porte mal fermée ou à une humidité ambiante élevée. Assurez-vous que la porte se ferme correctement et évitez d'ouvrir fréquemment la porte.

Le réfrigérateur fait un bruit étrange.

Des bruits de fonctionnement sont normaux, mais si le bruit est fort ou inhabituel, vérifiez si l'appareil est bien de niveau et s'il n'y a pas d'objets en contact avec le compresseur ou le ventilateur.

Comment nettoyer le réfrigérateur à boisson ?

Débranchez l'appareil, puis utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Les lumières à l'intérieur du réfrigérateur ne fonctionnent pas.

Vérifiez l'ampoule pour voir si elle doit être remplacée. Si l'ampoule est en bon état, il se peut qu'il y ait un problème avec le câblage ou le commutateur de la porte.

Le réfrigérateur ne refroidit pas correctement.

Assurez-vous que le ventilateur fonctionne correctement et que les grilles de ventilation ne sont pas obstruées. Vous pouvez également essayer de régler la température à un niveau plus bas.

Comment régler la température du réfrigérateur ?

Consultez le panneau de contrôle de température. Tournez le bouton de réglage ou utilisez le panneau numérique pour ajuster la température à votre convenance.

Y a-t-il une garantie sur le réfrigérateur à boisson ?

Oui, le réfrigérateur est généralement livré avec une garantie limitée de 1 à 2 ans. Consultez le manuel d'utilisation pour plus de détails sur la garantie.

MODE D'EMPLOI ML24WDG3RS Marvel

FR Instructions d'installation, d'utilisation et d'entretien

Remarque : Les celliers sont conçues exclusivement pour y garder des vins. Elles ne peuvent pas atteindre des températures de conservation convenant à l'entreposage d'aliments frais.

FR Instructions d'installation, d'utilisation et d'entretien

Remarque : Les celliers sont conçues exclusivement pour y garder des vins. Elles ne peuvent pas atteindre des températures de conservation convenant à l'entreposage d'aliments frais.

Informations de sécurité....2

Déballage de votre appareil ....3

Enregistrement de la garantie ....3

Installation de votre appareil ....4

Dégagements par rapport à l'armoire ....4

Mise à niveau de l'appareil ....4

Raccordement électrique....5

Installation du dispositif anti-basculement....6

Dimensions du produit....8

Utilisation de votre commande électronique ....10

Démarrage de votre appareil ....10

Mode veille 10

Mise en marche et arrêt de votre appareil .....10

Réglage de la température ....10

Éclairage intérieur d'exposition....11

Mode température 11

Verrouillage des commandes ....12

Codes d'erreur des capteurs de température .....12

Alertes....12

Porte entrouverte .....12

Panne de secteur ....13

Alerte de température ....13

Mode vacances ....13

Installation de panneau de revêtement ....14

Configurations de étagères ....18

Entretien et nettoyage 20

Conseils pour l'économie d'énergie ....20

Obtention de service 21

Dépannage....22

Garantie....23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots et des étiquettes concernant la sécurité.

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une installation et une utilisation sans problèmes.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiencies de naissance.

ISO 9001

ISO 14001

OHSAS 18001

AGA MARVEL s'engage à fabriquer un produit de qualité d'une manière ne nuisant pas à l'environnement. Nos procédés sont sévèrement contrôlés et surveillés de près. Nous avons obtenus les certifications ISO 9001 d'assurance qualité, et ISO 14001 de gestion environnementale, et OHSAS 18001 pour hygiène et sécurité du travail de Lloyd's Register Quality Assurance.

AVERTISSEMENT

AVERTISSEMENT RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l'emballage intérieur

Votre cellier a été emballé pour l'expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompagné de la carte d'enregistrement de la garantie, et d'autres articles accessoires.

Important

Conservez votre carton d'emballage jusqu'à ce que votre cellier ait été complètement inspecté et trouvé en bon état. S'il présentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d'emballage au rebut d'une façon responsable.

AVERTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l'acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU REVENDEUR.

ATTENTION

Si l'appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l'huile au compresseur. Un branchement immédiat de l'appareil pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte d'enregistrement de garantie immédiatement après avoir reçu la livraison de votre celliers, vous pouvez aussi l'enregistrer en ligne sur le site www.agamarvel.com.

Les informations suivantes seront nécessaires au moment de l'enregistrement de votre appareil:

Numéro de service

Numéro de série

Date d'achat

Nom et adresse du revendeur

Enregistrement en ligne disponible sur

www.agamarvel.com

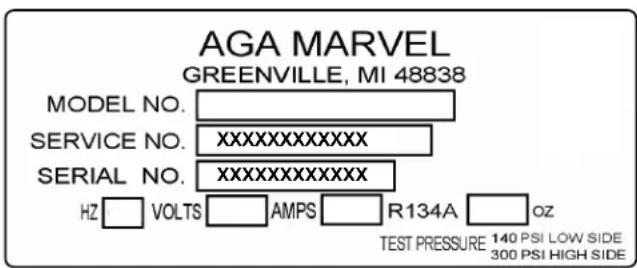

Le numéro de service et le numéro de série se trouvent sur la plaque signalétique qui est située à l'intérieur de l'armoire, du côté gauche près du haut (Voyez la Figure 1).

AGA MARVEL GREENVILLE, MI 48838 MODEL NO. SERVICE NO. XXXXXXXXXXXX SERIAL NO. XXXXXXXXXXXX HZ VOLTS AMPS R134A OZ TEST PRESSURE 140 PSI LOW SIDE 300 PSI HIGH SIDE

Figure 1

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de présenter un danger - même en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.
• Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

Choix de l'emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l'appareil ne sera pas exposé directement au rayonnement solaire et restera écarté de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la plage de températures recommandée au lieu d'installation sera de 55 à 100°F (13 à 38 °C).

Dégagements par rapport à l'armoire

Une ventilation est nécessaire depuis la section frontale du bas de l'armoire. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée. Les modèles à revêtement de porte avec charnières articulées sont prévus pour des applications encastrées uniquement.

AVERTISSEMENT

Un kit optionnel d'empilage est nécessaire pour empiler des produits. Le fait de ne pas utiliser de kit d'empilage peut entraîner une blessure corporelle. Contactez votre revendeur ou le service à la clientèle de Marvel au 800-223-3900 pour le commander.

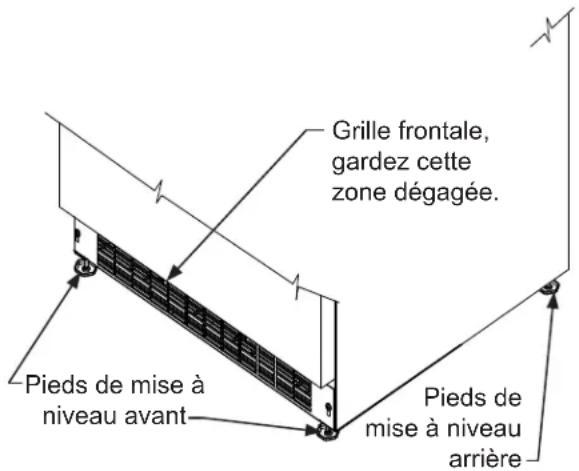

Grille frontale, gardez cette zone dégagée. Pieds de mise à niveau avant Pieds de mise à niveau arrière

Figure 2

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l'armoire doivent être ajustés pour qu'elle soit fermement positionnée au sol et bien d'aplomb, d'un côté à l'autre et d'avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée entre le minimum (en vissant les pieds de mise à niveau, CW ♂) et le maximum (en dévissant les pieds de mise à niveau CCW ♂) des dimensions comme c'est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière de l'appareil pour accéder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrière en inclinant le cellier vers l'avant en faisant attention. Sur une surface plane, vérifiez le niveau de l'appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille frontale (Voyez la Figure 5).

ATTENTION

Grille frontale

N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce flux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL recommande de ne pas utiliser de grilles personnalisées, car l'écoulement d'air en serait diminué (Voyez la Figure 2).

Modèle	Style de Porte	Hauteur minimum	Hauteur maximum
ML(15)(24)* (G)		33 3⁄4 po (85,7 cm)	34 3⁄4 po (88,3 cm)
ML(15)(24)* (P) (F)		34 po (86,4 cm)	35 po (88,9 cm)

Tableau A

N'enlevez pas la borne de terre de la fiche du cordon secteur.

Figure 3

Risque de commotion électrique

• N'utilisez pas de rallonge secteur avec cet appareil. Cela peut être dangereux et peut affecter la performance du produit.
• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.
• N'enlevez pas la borne de terre de la fiche du cordon secteur. (Voyez la Figure 3).
• N'utilisez pas d'adaptateur entre fiche et prise. (Voyez la Figure 4).
• N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur l'appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d'un cordon secteur comportant une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations locales applicables (Voyez la Figure 6). Si le circuit ne comporte pas une prise avec terre, le client doit en fournir une adéquate; c'est sa responsabilité et son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent arrêter l'appareil. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT POUR DES INSTALLATIONS AUTONOMES

AVERTISSEMENT

• TOUS LES APPAREILS PEU-VENT BASCULER. IL PEUT EN RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI- BASCULEMENT LIVRÉ AVEC L'APPAREIL
• SUIVEZ LES INSTRUCTIONS CI- DESSOUS

Dispositif anti-basculement

AVERTISSEMENT

Si votre cellier n'est pas placé sous un plan de travail (autonome), vous devez utiliser un dispositif anti-basculement placé selon les instructions qui suivent. S'il est bougé de sa position pour une quelconque raison, assurez-vous que ce dispositif est correctement engagé quand vous remettez l'appareil à sa place d'origine. Si le dispositif n'est pas convenablement engagé, il y a un risque que le cellier bascule avec la possibilité de dégâts matériels ou de blessures corporelles.

REMARQUE

En cas d'installation sur un sol en béton, des chevilles pour béton sont nécessaires (non fournies avec le kit anti-basculement).

ATTENTION

Toute finition de sol doit être protégée avec une matière appropriée pour éviter de l'endommager en bougeant l'appareil.

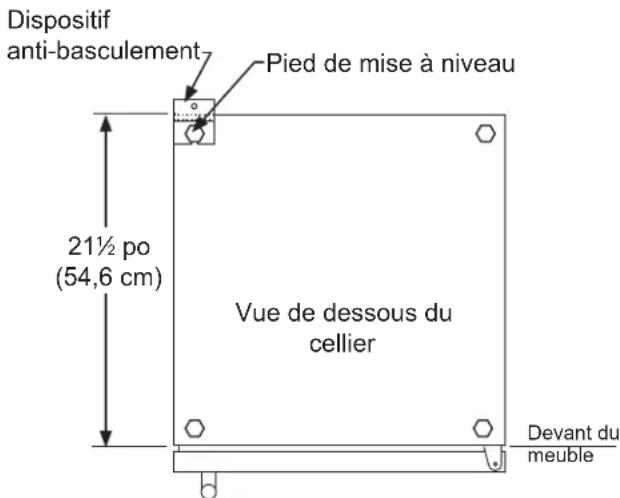

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol à l'angle de droite ou de gauche de l'arrière du cellier, comme c'est montré en Figure 7.

Dispositif anti-basculement Pied de mise à niveau 21½ po (54,6 cm) Vue de dessous du cellier Devant du meuble

Figure 7

Instructions pas à pas pour définir la position de la ferrure :

1) Décidez de l'endroit où vous désirez placer le cellier. Glissez-le en place, en faisant attention de ne pas endommager le sol, en laissant 1 po (2,5 cm) de dégagement depuis le mur arrière pour laisser de la place pour la ferrure anti-basculement.
2) Soulevez les pieds de mise à niveau arrière d'environ ¼ po (6 mm) pour permettre l'engagement dans la ferrure anti-basculement. Mettez de niveau l'ensemble en ajustant les pieds de mise à niveau selon le besoin. Le fait de tourner ces pieds en sens antihoraire soulève l'appareil, et l'abaisse en les tournant en sens horaire.
3) Assurez-vous que le cellier est bien à la place vou-lue, puis marquez sa position sur le sol correspondant à l'arrière et l'angle de côté du meuble où la ferrure anti-basculement sera installée. Si l'installation ne permet pas le marquage à l'angle arrière du meuble, tracez des lignes temporaires au sol en repérant l'endroit de l'angle avant du meuble, sans tenir compte de la porte. Glissez le cellier hors de cet emplacement. Depuis la ligne temporaire prolongez la ligne de côté vers l'arrière de 21½ po (54,6 cm) comme c'est montré en Figure 8.

4) Alignez la ferrure anti-basculement avec les marquages au sol de façon à ce que son bord soit aligné avec la ligne de côté du meuble, et que ses encoches en «V» soient alignées avec la fin de la ligne tracée de 21½ po (54,6 cm) (Ligne à l'arrière de l'armoire).
5) Fixez la ferrure anti-basculement au sol en utilisant la vis fournie (Voyez la Figure 8).
6) Glissez le meuble pour le remettre en place, en vous assurant que le pieds de mise à niveau se glisse sous la ferrure anti-basculement en engageant la fente.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT POUR DES INSTALLATIONS AUTONOMES

REMARQUE

Quand la ferrure anti-basculement fixée au sol est utilisée, la hauteur minimale ajustée de l'armoire est augmentée de 3/8 po (9 mm).

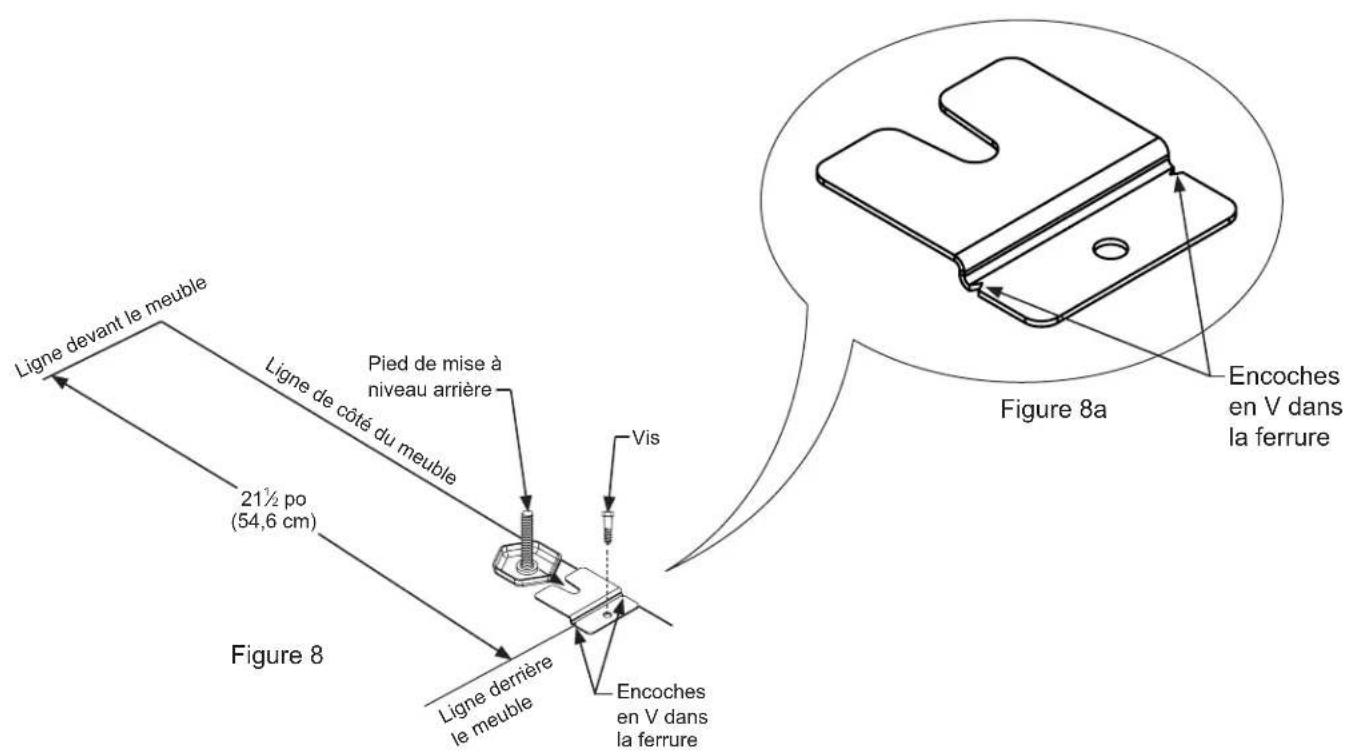

Ligne devant le meuble 21½ po (54,6 cm) Figure 8 Ligne derrière le meuble Pied de mise à niveau arrière Ligne de côté du meuble Vis Figure 8a Encoches en V dans la ferrure Encoches en V dans la ferrure

	DIMENSIONS D'OUVERTURE BRUTE DIMENSIONS D'ARMOIRE
MODÈLE «A »	«B » «C » «D » «E » «F » «G » «H » «J »
ML15WSG	15 po(38,1 cm)	**34 po à 35 po(86,4 à 88,9 cm)	24 po(61 cm)	14 12 po(37,8 cm)	33 34 po à 34 34 po(85,7 à 88,3 cm)	23 2532 po(60,2 cm)	25 22 / _32 po(65,2 cm)	37 1332 po(95 cm)	16 ^11/_16 po(42,4 cm)
ML15WS(P) ou (F)	15 po(38,1 cm)	**34 14 po à 35 14 po(87 à 89,5 cm)	*24 po(61 cm)	14 12 po(37,8 cm)	34 po à 35 po(86,4 à 88,9 cm)	22 12 po(58,1 cm)	-	37 12 po(95,2 cm)	14 12 po35,9 cm)
ML24W*G	24 po(61 cm)	**34 po à 35 po(86,4 à 88,9 cm)	24 po(61 cm)	23 12 po(60,7 cm)	33 14 po à 34 34 po(85,7 à 88,3 cm)	23 2332 po(60,2 cm)	25 22 / _32 po(65,2 cm)	46 1332 po(117,9 cm)	25 ^11/_16 po(65,2 cm)
ML24W*(P) ou (F)	24 po(61 cm)	**34 14 po à 35 14 po(87 à 89,5 cm)	*24 po(61 cm)	23 12 po(60,7 cm)	34 po à 35 po(86,4 à 88,9 cm)	22 12 po(58,1 cm)	-	46 12 po(118,1 cm)	23 12 po(58,7 cm)

STYLE DE PORTE

(G) Porte en verre

(P) Porte pleine à revêtement (sans poignée)

(F) Porte en verre à revêtement (sans poignée)

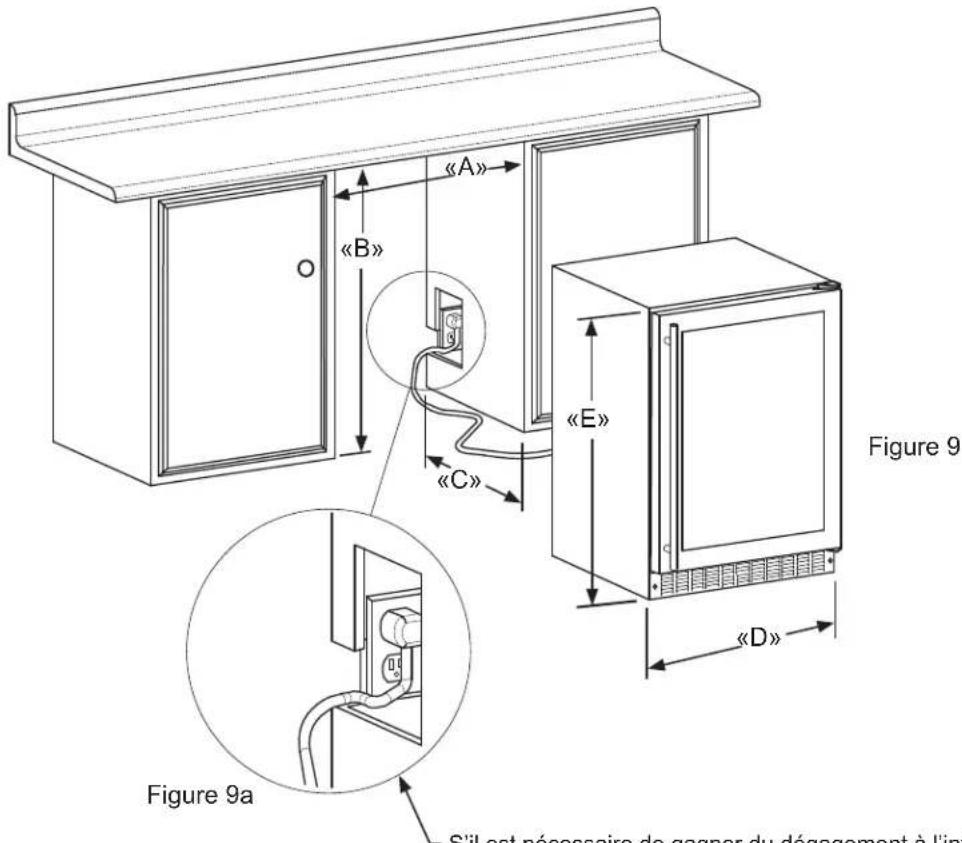

Figure 9 Figure 9a S'il est nécessaire de gagner du dégagement à l'int

Figure 10

S'il est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrière afin de gagner l'épaisseur de la fiche du cordon. Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l'Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 10).

	DONNÉES DE PRODUIT
MODÈLE	BESOINS ÉLECTRIQUES #	POIDS DU PRODUIT
ML15WSG 115V	60Hz/15A	105 lb(47,7 kg)
ML15WS(P) ou (F) 1	15V/60Hz/15A	105 lb(47,7 kg)
ML24W*G 115V	60Hz/15A	140 lb(63,6 kg)
ML24W*(P) ou (F) 1	5V/60Hz/15A	140 lb(63,6 kg)

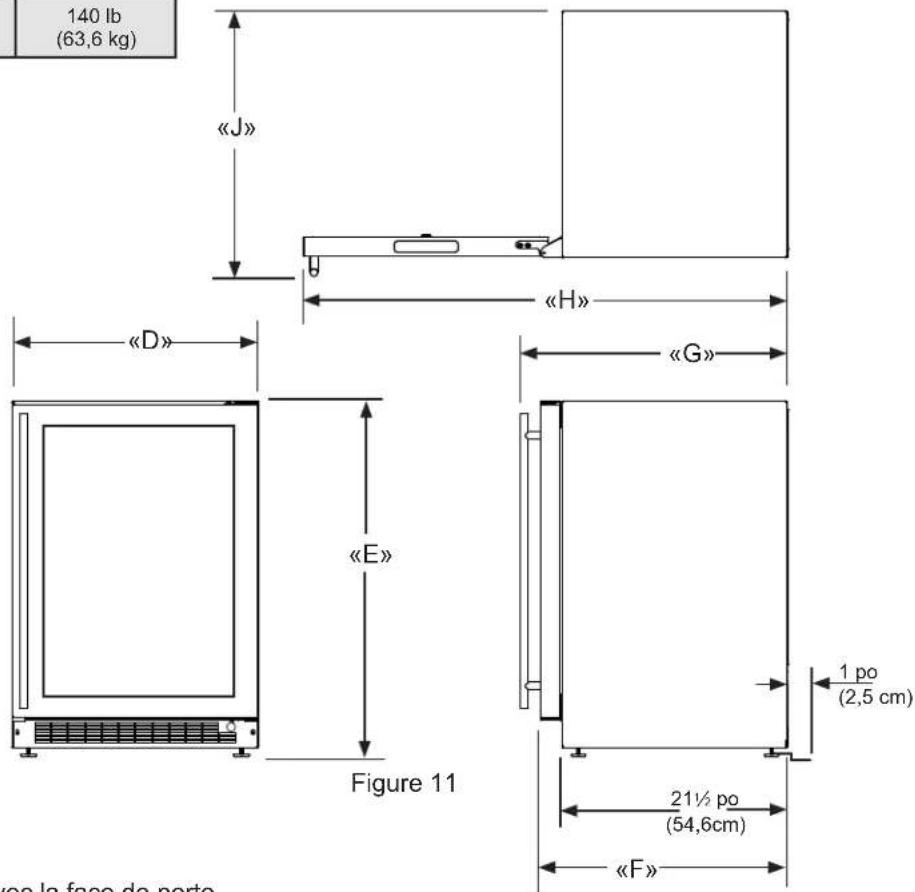

140 lb (63,6 kg) «J» «H» «D» «G» «E» Figure 11 1 po (2,5 cm) 21½ po (54,6cm) «F» rec la face de porte

* Pour installer les modèles (F) (P) avec la face de porte alignée avec les portes des meubles de rangement adjacents, l'épaisseur du panneau décoratif du client ne peut pas dépasser 3/4 po (19mm).

** L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.

APPLICABLE AUX MODÈLES SUIVANTS DE MARVEL
ML15WS ML24WS
	ML24WD

AVERTISSEMENT

La ferrure anti-basculement doit être installée pour des applications autonomes. Non nécessaire pour des applications intégrées.

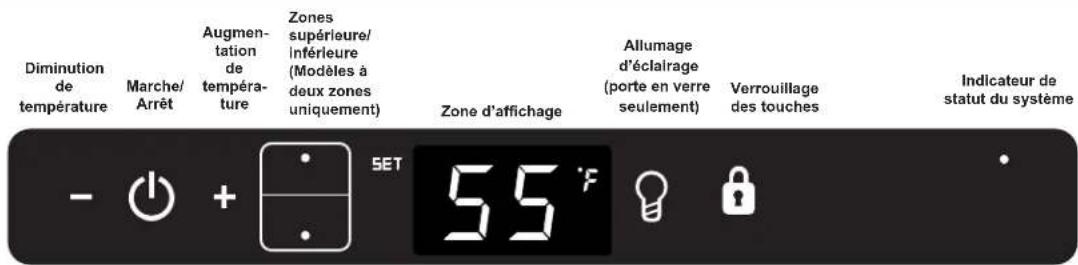

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Diminution de température Marche/ Arrêt Augmentation de température Zones supérieure/ inférieure (Modèles à deux zones uniquement) Zone d'affichage Allumage d'éclairage (porte en verre seulement) Verrouillage des touches Indicateur de statut du système - + SET 55 °F

Figure 12 Commandes électroniques

Démarrage de votre celliers (Zone unique ou deux zones) :

Branchez la prise du cordon d'alimentation du cellier dans une prise murale de secteur 115 V. Votre appareil sort de l'usine en position de marche (ON) et va commencer le refroidissement dès sa mise sous tension. Si l'appareil ne démarre pas, vérifiez que la prise murale est alimentée et que la commande est bien en position de marche (ON). Voyez la partie «Mise en marche et arrêt de votre appareil».

L'afficheur de votre commande est protégé d'un film transparent en plastique. Ce film doit être ôté en le pelant soigneusement à partir d'un angle.

Au démarrage initial, l'afficheur du contrôle montre une alerte «Panne secteur». C'est une condition normale, car le cellier a été alimenté en usine pour l'inspection de qualité et a été débranché. Un appui momentané sur la touche M/A (ON/OFF) va effacer cette condition d'alerte. (Voyez la section sur les alertes en page 12).

Mode veille :

Si aucune commande n'est actionnée pendant 60 secondes, l'afficheur va passer en mode veille pour économiser l'énergie. Le panneau de commande va s'éteindre à l'exception de l'indicateur de statut de système «OK» qui va rester activé. D'éventuelles conditions d'alerte vont réveiller l'afficheur (Voyez les alertes en page 12).

Afin d'effectuer les changements entre parenthèses à la configuration de commandes (mise en marche ou arrêt, réglage de température de consigne, changement des éclairages d'intérieur, activation du mode vacances), la commande doit être réveillée.

Pour activer l'affichage, appuyez sur n'importe quelle touche. Un signal sonore de confirmation retentira, et la température actuelle du compartiment de conservation sera affichée.

Le mode veille peut être désactivé si vous préférer obtenir un affichage continu. Appuyez sur la commande de verrouillage (symbôle de verrouillage) jusqu'à ce que l'afficheur quitte «Loc» et montre «nSL». Pour activer le mode de veille, répétez la même opération, jusqu'à ce que l'afficheur quitte «Loc» et montre «SLP».

Passage de l'appareil en marche ou arrêt :

Si l'appareil est en marche (ON), et n'est pas en mode veille, la température sera montrée dans la zone d'affichage de la commande. Pour arrêter le cellier, appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant (4) secondes. «OFF» sera maintenant affiché à la commande.

Pour remettre le cellier en marche (ON), appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant (4) secondes.

Réglage de la température :

REMARQUE

Quand vous chargez au tout début votre cellier avec des produits encore tièdes, il peut falloir jusqu'à 48 heures pour que la température du compartiment de conservation se stabilise.

Quand vous effectuez des changements de point de consigne, cela peut prendre 24 heures pour que les denrées conservées se stabilisent à cette nouvelle température.

Certains facteurs affectent la température stabilisée du compartiment de conservation :

• Changements de consigne de température.
• Changements de température ambiante de la pièce.
  • Température des denrées du cellier.
• Chargement de nouvelles denrées plus chaudes.
• Un contenu chargé froid va retarder le passage à une température de consigne plus chaude.
• Un contenu chargé chaud va retarder le passage à une température de consigne plus froide.

- Habitudes d'utilisation (nombre et durée des ouvertures de porte).

- Utilisation de l'éclairage de présentation du compartiment d'entreposage (cellier à porte en verre uniquement).

- Installation du cellier à la lumière solaire directe ou près d'une source de chaleur.

Modèles à zone unique :

Pour déterminer ou contrôler le point de consigne de température (avec la commande électronique sortie de son mode veille), appuyez sur les touches "-" ou "+". "SET" (Réglage) sera indiqué sur le panneau d'interface utilisateur et la consigne actuelle de température sera affichée et clignotera. Des appuis sur les touches "-" ou "+" par la suite abaisseront ou élèveront respectivement la consigne. Quand vous avez atteint la valeur de consigne de température que vous désiriez, appuyez sur la commande M/A (On/Off) pour valider, ou si vous ne faites rien le mode de réglage va se désactiver 10 secondes après, et la température affichée sera prise comme le prochain point de consigne.

La plage de température pour le point de consigne acceptable pour votre celliers va de 40°F (4,5 °C) à 65°F (18,4°C). Si vous essayez de régler la consigne hors de cette plage vous recevrez une notification de refus sonore.

Zone inférieure sélectionné

Zone supérieure sélectionné

Modèles à deux zones :

Les températures peuvent être fixées pour chaque zone indépendamment (supérieure et inférieure) dans la celliers à deux zones. Pour cela, vous devez d'abord sélectionner la zone pour laquelle vous voulez fixer la température. Vous le faites en appuyant sur le bouton d'augmentation ou de diminution à l'affichage. Après cela le voyant DEL sera éclairé pour la zone sélectionné.

Pour changer le point de consigne de température pour une zone particulière (avec la commande électronique sortie de son mode veille), appuyez sur les touches "-" ou "+". "SET" (Réglage) sera indiqué sur le panneau d'interface utilisateur et la consigne actuelle de température sera affichée et clignotera. Des appuis sur les touches "-" ou "+" par la suite abaisseront ou élèveront respectivement la consigne. Quand vous avez atteint la valeur de consigne de température que vous désiriez, appuyez sur la commande M/A (On/Off) pour valider, ou, si vous ne faites rien, le mode de réglage va se désactiver 10 secondes après, et la température affichée sera prise comme le prochain point de consigne.

La plage de température pour le point de consigne acceptable pour votre celliers va de 45°F (7,3 °C) à 55°F (12,9 °C) pour la zone inférieure, et de 55°F (12,9 °C) à 62°F (16,8 °C) pour la zone supérieure.

Si vous essayez de régler la consigne hors de cette plage vous recevrez une notification de refus sonore.

Éclairage intérieur de présentation (Zone unique ou deux zones) : (Modèles à porte vitrée

uniquement). Votre appareil est équipé d'un dispositif d'éclairage de présentation à deux niveaux d'intensité. Avec la commande électronique sortie du mode veille, appuyez sur la commande d'éclairage (symbôle d'ampoule) pour activer l'éclairage intérieur de présentation à pleine intensité. Une tonalité de confirmation va retentir, et l'icône d'ampoule d'éclairage va s'allumer. Un deuxième appui sur la commande d'éclairage (symbôle d'ampoule) va atténuer l'éclairage à 50 %. Un troisième appui va désactiver totalement l'éclairage intérieur. Cet éclairage intérieur va se couper automatiquement après 4 heures.

Mode d'affichage de température (Zone unique ou deux zones :

Le mode de température est préréglé en usine pour degrés Fahrenheit (°F), mais vous avez l'option de commuter l'affichage en degrés Celsius (°C). Pour changer de mode d'affichage, actionnez et maintenez appuyée la commande «-» tout en appuyant sur la commande «+», puis relâchez seulement la commande «-». L'affichage de température se fera maintenant en degrés Celsius (°C). Répétez la même procédure pour revenir à un affichage de température en degrés Fahrenheit (°F).

Verrouillage des commandes (Zone unique ou deux zones :

Le panneau de commandes peut être verrouillé pour éviter des changements inopinés. Pour verrouiller les commandes, actionnez la commande de verrouillage (Lock) et maintenez-la appuyée jusqu'à ce que l'afficheur montre «Loc», puis immédiatement relâchez l'appui. L'icône de verrou va clignoter trois fois puis rester allumée. Quand le panneau de commandes est verrouillé seulement la commande de verrouillage (Lock), l'indicateur de statut de système OK et l'indicateur d'alerte restent activés. Pour déverrouiller le panneau de commandes, recommencez la mêle séquence jusqu'à ce que l'afficheur montre «nLc». Puis immédiatement relâchez l'appui.

REMARQUE

Si le verrouillage des commandes est active (l'icône de verrouillage illuminée), il faut déverrouiller la commande avant qu'on puisse utiliser la touche pour restaurer une alerte. Voir page 12 (Verrouillage des commandes) pour les instructions de déverrouillage de la commande.

Alertes (Zone unique ou deux zones) :

La commande va vous alerter en cas de conditions pouvant nuire à la performance de l'appareil.

- Porte entrouverte - Si la porte reste ouverte ou incorrectement fermée, pendant plus de 5 minutes, l'indicateur de statut de système OK va s'éteindre, l'indicateur de porte entrouverte (Door Ajar) va clignoter et une tonalité va retentir toutes les 60 secondes. De plus, un indicateur de restauration d'alerte (ALARM RESET) va être affiché sous la commande M/A (On/Off).

REMARQUE

L'alarme sonore peut être désactivé, pour chaque événement, en appuyant sur la commande de verrouillage (Lock).

Cette alerte peut être supprimée en fermant la porte, ou en appuyant brièvement sur la commande M/A (par exemple quand vous êtes en train de nettoyer le compartiment de conservation). Mais l'alerte va se réactiver après 5 minutes si la condition anormale persiste.

Codes d'erreur des capteurs de température

Les capteurs de température sont surveillés en permanence. Une condition de coupure (OPEN) ou de court-circuit (SHORTED) générera un CODE D'ERREUR tel que ceux qui suivent :

Modèles à zone unique :

Codes d'erreur des capteurs de température
Capteur Code	affiché Description	de l'erreur Action à prendre
Capteur de température de zone unique		Panne de capteur de température dans le compartiment unique. Cela peut amener à des températures non souhaitées pour la conservation des vins.	Demandez une intervention de service pour remplacer ce capteur de température.
Capteur du dégivrage		Panne du capteur de température de dégivrage. Cela cause un dégivrage incorrect de l'appareil et peut créer une forte accumulation de givre. Il peut s'ensuivre un dégât des eaux au niveau de l'appareil et du plancher alentour.	Débranchez immédiatement le cordon d'alimentation et demandez une intervention de service pour remplacer ce capteur de dgivrage.

Modèles à deux zones :

Codes d’erreur des capteurs de température
Capteur Code	affiché Description	de l’erreur Action à prendre
Capteur de température de zone haute		Panne de capteur de température dans le compartiment supérieur. Cela peut amener à des températures non souhaitées pour la conservation des vins.	Demandez une intervention de service pour remplacer ce capteur de température.
Capteur de température de zone basse		Panne de capteur de température dans le compartiment inférieur. Cela peut amener à des températures non souhaitées pour la conservation des vins.	Demandez une intervention de service pour remplacer ce capteur de température.
Capteur du dégivrage		Panne du capteur de température de dégivrage. Cela cause un dégivrage incorrect de l’appareil et peut créer une forte accumulation de givre. Il peut s’ensuivre un dégât des eaux au niveau de l’appareil et du plancher alentour.	Débranchez immédiatement le cordon d’alimentation et demandez une intervention de service pour remplacer ce capteur de dgivrage.

- Panne de secteur - Si l'alimentation du cellier est interrompue l'indicateur de statut de système OK va s'éteindre, et l'indicateur de panne secteur (Power Failure) va clignoter. De plus un indicateur de restauration d'alerte (ALARM RESET) va être affiché sous la commande M/A (On/Off). Il n'y aura pas de signalisation sonore. La condition d'alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommandé que vous contrôliez la situation de toutes les denrées périssables, même si l'appareil fonctionne de nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessations d'alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées périssables.

- Alerte de température - Si la température du compartiment de conservation dévie excessivement du point de consigne pour une période de temps prolongée, l'indicateur (Temp) clignotera et un signal sonore retentira toutes les 60 secondes. De plus, un indicateur (ALARM RESET) sera affiché sous la commande M/A (On/Off).

REMARQUE

Après une condition d'alerte de température trop haute, vérifiez toutes les denrées périssables pour assurer qu'elles sont sûres pour la consommation.

REMARQUE

L'alerte de température peut survenir s'il y a une utilisation intensive, ou si des produits chauds sont chargés dans le compartiment de conservation. Si l'alerte de température continue à se produire, votre appareil peut exiger le service.

REMARQUE

L'alarme sonore peut être désactivé, pour chaque événement, en appuyant sur la commande de verrouillage (Lock).

La condition d'alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommandé que vous contrôliez la situation de toutes les denrées périssables, même si l'appareil fonctionne de nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessations d'alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées périssables.

REMARQUE

Des alertes multiples sont possibles, par exemple la porte restée entrouverte longtemps peut entraîner une alerte de température, dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront activés en même temps.

Mode de vacances (Zone unique ou deux zones) :

Ce mode de fonctionnement peut être utilisé pour économiser de l'énergie durant les périodes où elle est la plus coûteuse, ou si vous n'utilisez pas votre appareil pendant une période prolongée, en désactivant ses éclairages, tonalités d'alerte, et sonorités d'actionnement des commandes. Ce mode vacances peut aussi servir comme mode pour la période de Shabbatt, avec les désactivations prescrites dans la période en fin de semaine pour la communauté juive. Dans ce mode de Shabbatt, vous pouvez ouvrir et refermer la porte n'importe quand pour accéder au contenu, sans avoir à directement allumer ou éteindre d'éclairage, et sans activation d'affichages numériques, d'électrovannes, de ventilateurs, de vannes, de compresseur, d'icônes, tonalités ou alertes.

Quand ce mode est activé, l'afficheur, les indicateurs visuels et sonores d'alerte, les tonalités à l'actionnement de commandes, l'éclairage intérieur et toutes les options sont désactivés. Toutes les commandes de fonctions sont inopérantes sauf la commande M/A (On/off) qui est nécessaire pour la sortie de ce mode vacances. Les températures du compartiment de conservation sont surveillées et gérées selon les réglages avant d'entrer en mode vacances.

Pour entrer dans le mode vacances (avec le commande réveillée), actionnez et maintenez appuyée la commande M/A (On/Off) jusqu'à ce que l'afficheur passe de «OFF» à «VAC». L'afficheur va faire clignoter «VAC» trois fois pour accuser réception de votre demande, puis montrer «VAC» en fixe jusqu'à la sortie de ce mode vacances. Une coupure d'alimentation ne vous fait pas sortir du mode vacances, le changement de mode ne peut se faire que manuellement. Pour sortir du mode vacances et revenir en fonctionnement normal, actionnez et maintenez appuyée la commande M/A (On/Off) jusqu'à ce que l'afficheur montre la température.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Si vous avez acheté un modèle à panneau de revêtement, votre cellier est équipé de charnières articulées pour permettre des installations complètement encastrées. Des épaisseurs de panneau de % po (15 mm) et ¾ po (18 mm) sont acceptées.

ATTENTION

Il est important d'utiliser la grille fournie par l'usine avec le produit pour assurer qu'un flux d'air approprié sera maintenu au travers du condenseur. L'utilisation d'une grille personnalisée n'est pas recommandée et annulerait la garantie.

AVERTISSEMENT

Les modèles pour panneau de revêtement sont conçus pour une utilisation avec des installations encastrées uniquement. Leur utilisation en installations autonomes peut causer des blessures.

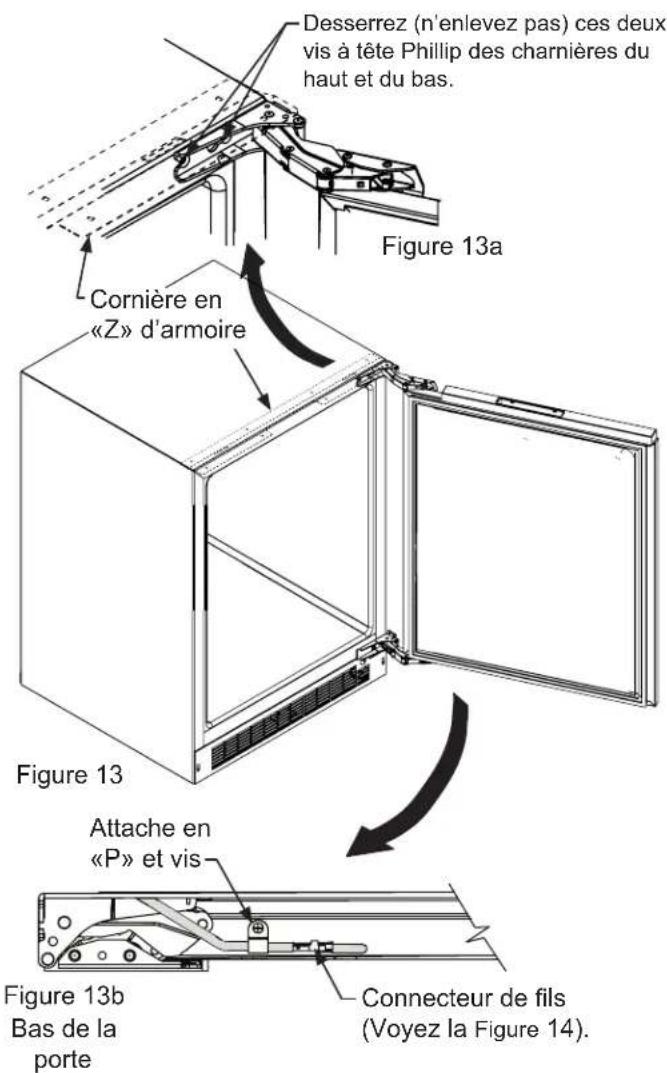

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P» du bas de porte près de la charnière (Voyez la Figure 13b).

Débranchez le faisceau des fils de porte en appuyant et en maintenant sur le loquet de blocage qui est dessus et en sortant le faisceau (Voyez la Figure 14).

Ouvrez la porte et desserrez les vis maintenant les charnières sur l'armoire (2 à la charnière du haut, 2 à la charnière du bas). N'enlevez pas ces vis, il faut juste les desserrer suffisamment pour que les charnières puissent être sorties en glissant hors des vis en penchant la porte sur le côté.

AVERTISSEMENT

Les pentures articulées peuvent comporter plusieurs points de pinçage. Pliez (fermez) soigneusement les pentures dès que la porte soit enlevée de l'armoire.

Avec un assistant, et en faisant attention de ne pas rayer l'armoire ou la porte, glissez la porte sur le côté d'environ un demi-pouce (12,7 mm) et sortez les charnières et la porte du cellier.

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières articulées. La charnière se referme toute seule et il existe de nombreux points de pinçage avant l'installation encastrée. N'enlevez pas la cornière en «Z» du haut de l'armoire.

Desserrez (n'enlevez pas) ces deux vis à tête Phillip des charnières du haut et du bas. Figure 13a Cornière en «Z» d'armoire Figure 13 Attache en «P» et vis Figure 13b Bas de la porte Connecteur de fils (Voyez la Figure 14).

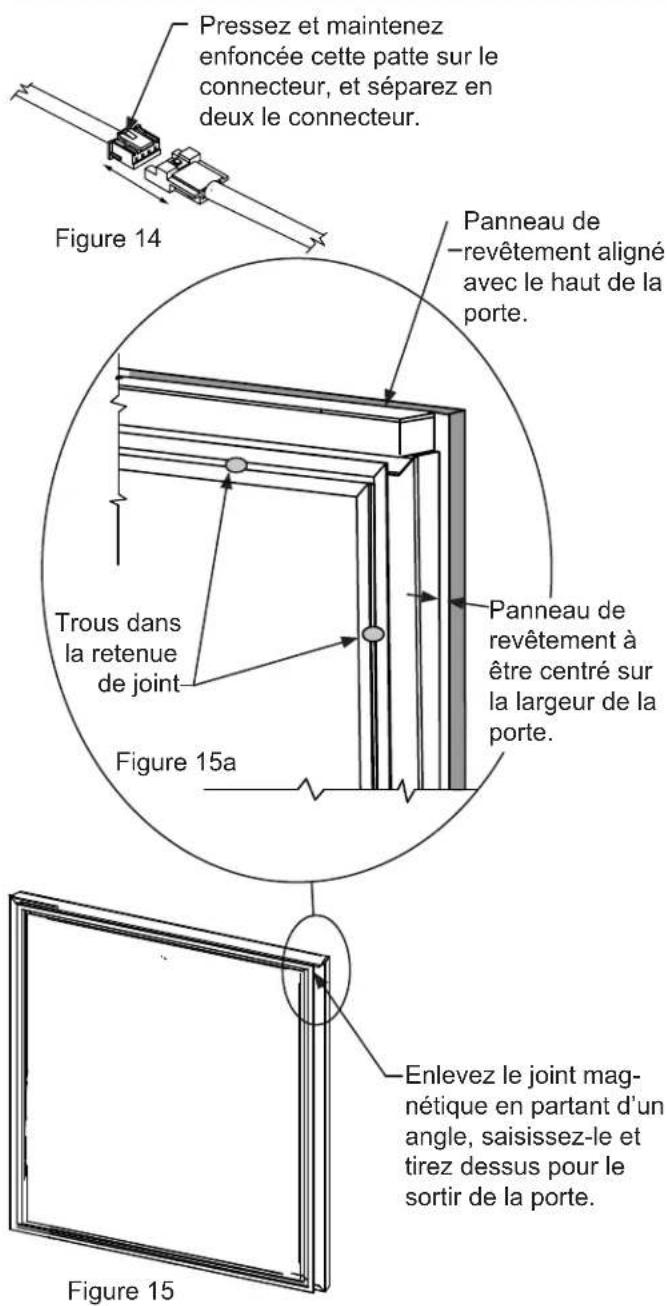

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d'un des ses angles, ôtez le joint de porte magnétique de la face intérieure de la porte (Voyez la Figure 15). Mettez de côté ce joint sur une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de chaque côté et 2 en haut et en bas) qui sont utilisés pour fixer le panneau dur l'avant de la porte. Les vis sont fournies dans le sachet de la documentation, avec le verrou de porte fourni pour certains modèles. Les vis sont fournies dans la pochette de littérature.

Pressez et maintenez enfoncée cette patte sur le connecteur, et séparez en deux le connecteur. Figure 14 Panneau de revêtement aligné avec le haut de la porte. Trous dans la retenue de joint Figure 15a Panneau de revêtement à être centré sur la largeur de la porte. Figure 15 Enlevez le joint magnétique en partant d'un angle, saisissez-le et tirez dessus pour le sortir de la porte.

ATTENTION

Le poids du revêtement de porte ne doit pas dépasser 15 lb (6,8 kg) pour un modèle à porte pleine, ou 10 lb (4,5 kg) pour un modèle à porte vitrée.

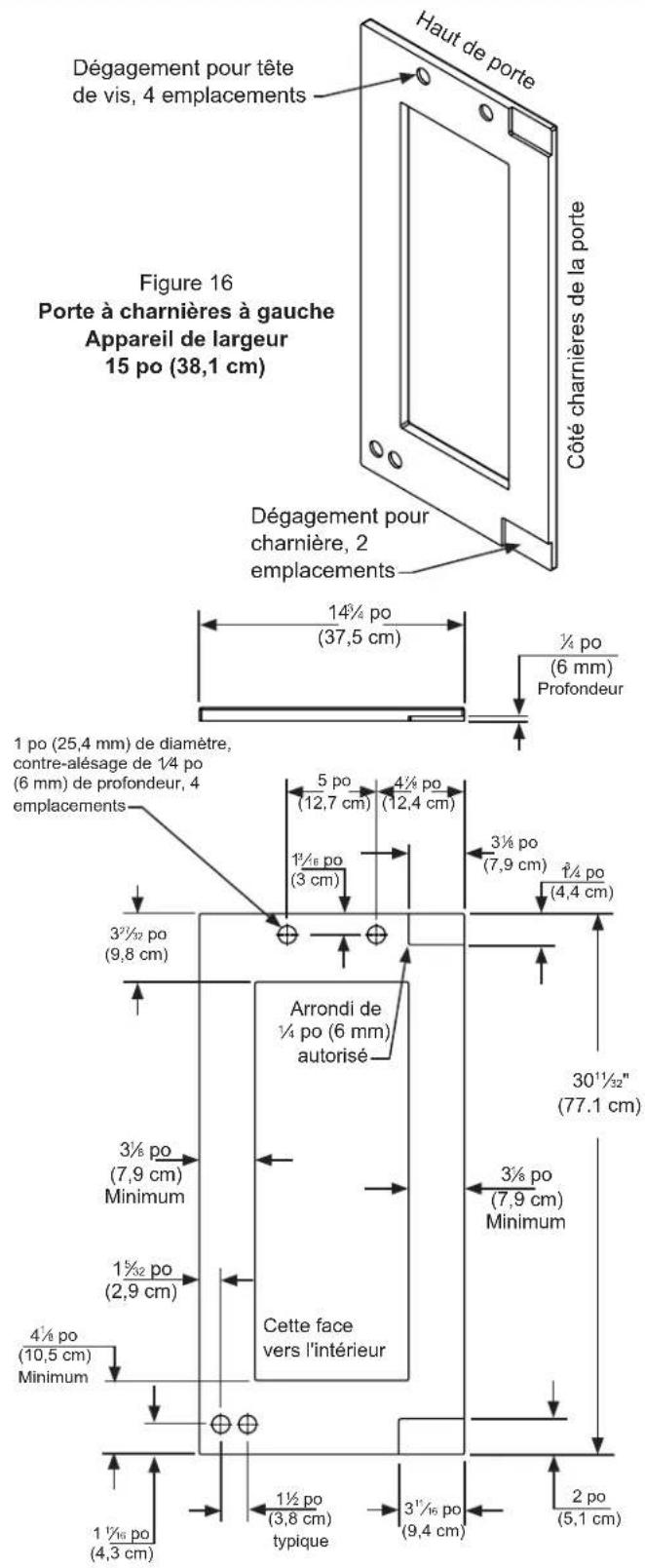

Étape 3 : Coupez et percez le panneau de revêtement

Selon votre modèle, coupez le panneau de revêtement de porte aux dimensions montrées aux Figures 16 à 23. La découpe de fenêtre n'est que pour les modèles à vitre.

Dégagement pour tête de vis, 4 emplacements Haut de porte Côté charnières de la porte Figure 16 Porte à charnières à gauche Appareil de largeur 15 po (38,1 cm) Dégagement pour charnière, 2 emplacements 14½ po (37,5 cm) ¼ po (6 mm) Profondeur 1 po (25,4 mm) de diamètre, contre-alésage de 1/4 po (6 mm) de profondeur, 4 emplacements 5 po (12,7 cm) 4½ po (12,4 cm) 1½ po (3 cm) 3½ po (7,9 cm) ½ po (4,4 cm) 3½ po (9,8 cm) Arrondi de ½ po (6 mm) autorisé 30¹¹/³²" (77.1 cm) 3½ po (7,9 cm) Minimum 1½ po (2,9 cm) 3½ po (7,9 cm) Minimum 4½ po (10,5 cm) Minimum Cette face vers l'intérieur 1½ po (3,8 cm) typique 3½ po (9,4 cm) 2 po (5,1 cm) 1½ po (4,3 cm)

Figure 17
Porte à charnières à gauche Appareil de largeur 15 po (38,1 cm)

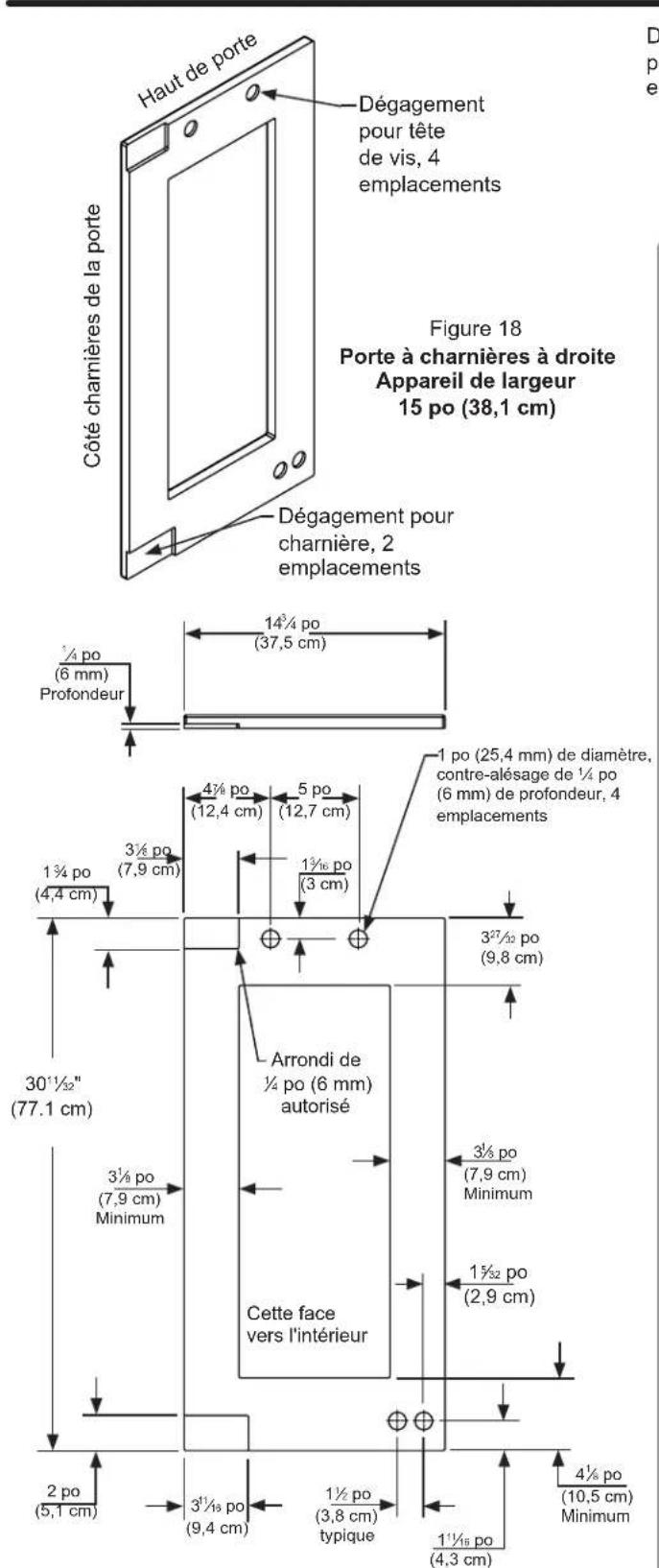

Haut de porte Dégagement pour tête de vis, 4 emplacements Figure 18 Porte à charnières à droite Appareil de largeur 15 po (38,1 cm) Côté charnières de la porte Dégagement pour charnière, 2 emplacements 14¾ po (37,5 cm) ½ po (6 mm) Profondeur 1¾ po (4,4 cm) 3½ po (7,9 cm) 4¾ po (12,4 cm) 5 po (12,7 cm) 1¾ po (3 cm) 1¾ po (4,4 cm) 30¹½" (77.1 cm) Arrondi de ½ po (6 mm) autorisé 3½ po (7,9 cm) Minimum Cette face vers l'intérieur 3½ po (7,9 cm) Minimum 1½ po (3,8 cm) typique 1½ po (4,3 cm) 4½ po (10,5 cm) Minimum

Figure 19 Porte à charnières à droite Appareil de largeur 15 po (38,1 cm)

Dégagement pour tête de vis, 4 emplacements 7

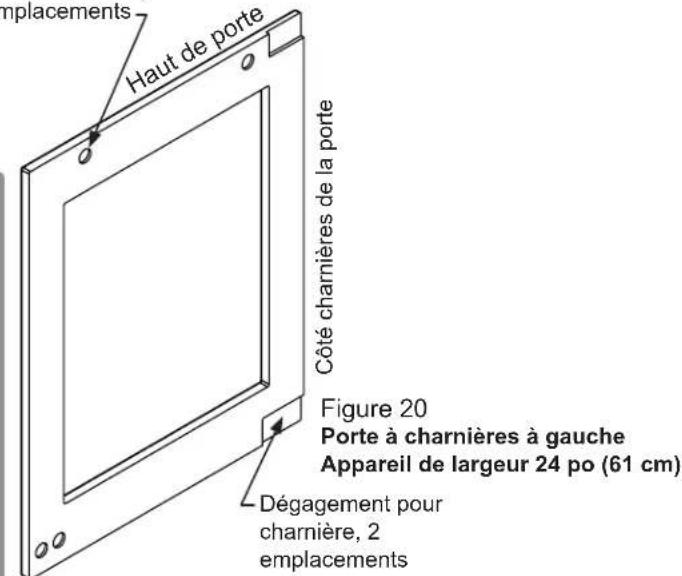

Haut de porte Côté charnières de la porte Figure 20 Porte à charnières à gauche Appareil de largeur 24 po (61 cm) Dégagement pour charnière, 2 emplacements

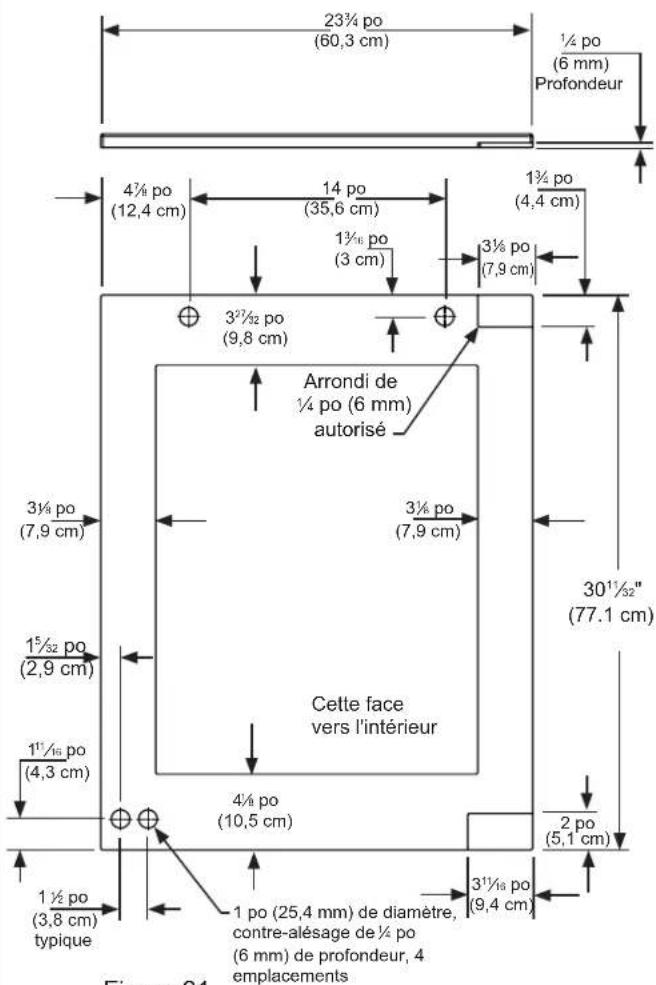

23¾ po (60,3 cm) 1¾ po (6 mm) Profondeur 4¾ po (12,4 cm) 14 po (35,6 cm) 1¾ po (3 cm) 3½ po (7,9 cm) 3½ po (9,8 cm) Arrondi de ¼ po (6 mm) autorisé 3½ po (7,9 cm) 30¹½"₂" (77.1 cm) 3½ po (7,9 cm) 1½ po (2,9 cm) 1½ po (4,3 cm) 4¾ po (10,5 cm) Cette face vers l'intérieur 2 po (5,1 cm) 1½ po (3,8 cm) typique 1 po (25,4 mm) de diamètre, contre-alésage de ½ po (6 mm) de profondeur, 4 emplacements Figure 24

Figure 21 Porte à charnières à gauche Appareil de largeur 24 po (61 cm)

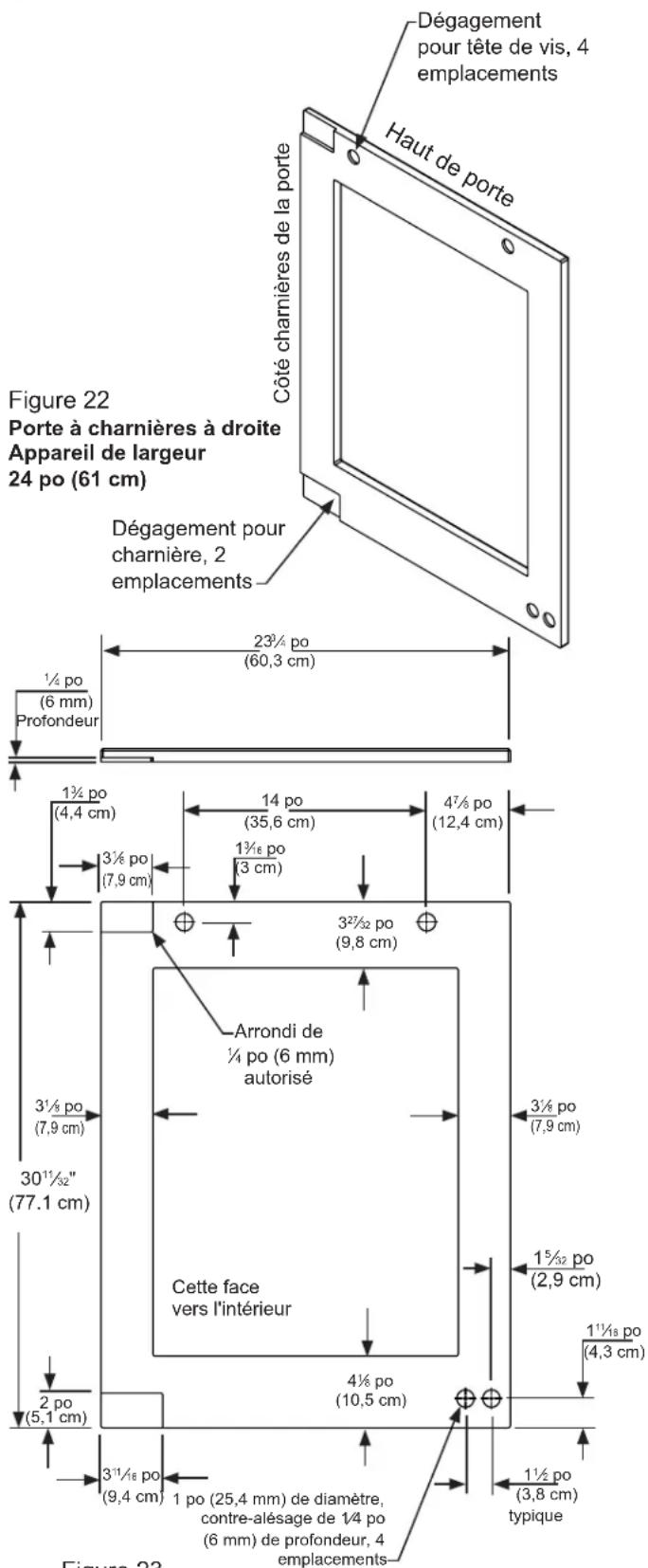

Dégagement pour tête de vis, 4 emplacements Haut de porte Figure 22 Porte à charnières à droite Appareil de largeur 24 po (61 cm) Côté charnières de la porte Dégagement pour charnière, 2 emplacements 23½ po (60,3 cm) 1½ po (6 mm) Profondeur 1¾ po (4,4 cm) 14 po (35,6 cm) 47½ po (12,4 cm) 3½ po (7,9 cm) 1½ po (3 cm) 3½ po (7,9 cm) 30¹½" (77.1 cm) Arrondi de ¼ po (6 mm) autorisé 3½ po (7,9 cm) 3½ po (7,9 cm) 3½ po (2,9 cm) Cette face vers l'intérieur 4½ po (10,5 cm) 1½ po (3,8 cm) typique 2 po (5,1 cm) 3½ po (9,4 cm) 1 po (25,4 mm) de diamètre, contre-alésage de 1/4 po (6 mm) de profondeur, 4 emplacements Figure 23

Figure 23 Porte à charnières à droite Appareil de largeur 24 po (61 cm)

ATTENTION

Le poids du revêtement de porte ne doit pas dépasser 15 lb (6,8 kg) pour un modèle à porte pleine, ou 10 lb (4,5 kg) pour un modèle à porte vitrée.

Type de matériau	Vis à bois #10
Bois dur Avant trou ∅	18 po (2 mm)
Bois tendre Avant trou ∅	764 po (0,8 mm)

Tableau B

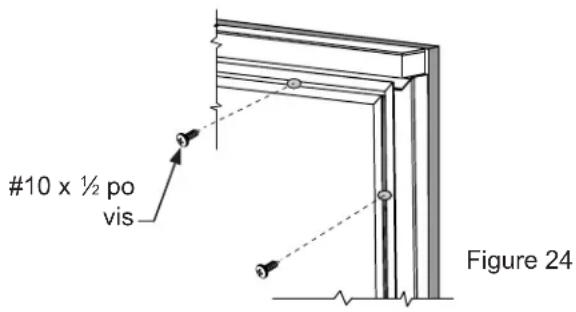

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour fixer le panneau sur la porte est de le tenir dessus par serre-joints pour éviter tout déplacement durant le perçage d'avant-trous. Utilisez des serre-joints à barre ou en «C» avec des tampons sur les surfaces à serrer pour ne pas marquer le panneau de revêtement ou la porte. Le panneau de revêtement personnalisé doit arriver au même niveau que le haut de la porte, et le long de la largeur centrée de la porte (Voyez la Figure 15a). Percez des trous au travers de l'extrusion du joint en utilisant les 10 trous existants comme des avant-trous. Prenez une taille de foret selon la recommandation du Tableau B, en veillant à ne pas traverser la face avant au perçage en n'allant pas à profond. Si le panneau de revêtement est plus mince que 58 po (16 mm), il vous faudra vous procurer des vis plus courtes. Fixez le panneau sur la porte avec les 10 vis fournies dans le sachet de documentation (Voyez la Figure 24). Enlevez les serre-joints et remettez en place le joint dans les canaux de son extrusion sur la porte. Il faut appliquer une certaine force pour bien insérer le joint dans ces canaux. Assurez-vous que les angles du joint sont bien en place.

#10 x ½ po vis Figure 24

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE ET CONFIGURATIONS DE ÉTAGÈRES

Étape 5 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la porte en vous méfiant des nombreux points de pinçage. Placez les charnières par-dessus les 4 vis dans l'armoire, 2 en haut et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de charnières avec un tournevis à pointe Phillips (Voyez les Figures 13 et 13a). Placez le faisceau de fils depuis la grille et montez-le en bas de la porte avec la vis et le collier en «P» qui avait été enlevé à l'étape 1 (Voyez la Figure 13 b). Reconnectez le faisceau de fils (Voyez la Figure 14).

Étape 6 : Fixez l'armoire

Utilisez des vis #8 x 3/4 po du sachet de documentation pour fixer la surface du haut sur l'armoire au travers des trous dans la cornière en «Z» de l'armoire de cellier.

Cornière en «Z» d'armoire Vis à tête bombée #8 x 3/4 po Figure 25

Conseils et suggestions pour le chargement

Votre celliers est équipée d'un système de étagères sur roulettes qui fournissent un maximum d'accès et de visibilité pour les produits entreposés en fonction des dispositions qui suivent.

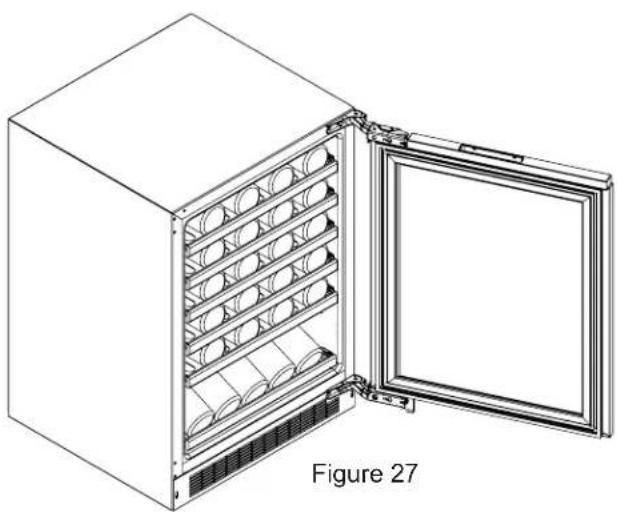

Celliers à zone unique :

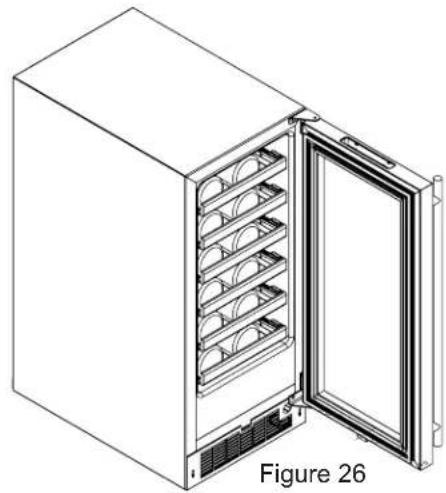

Modèles de largeur 15" (38,1 cm) :

(6) étagères grillagées pour 4 bouteilles

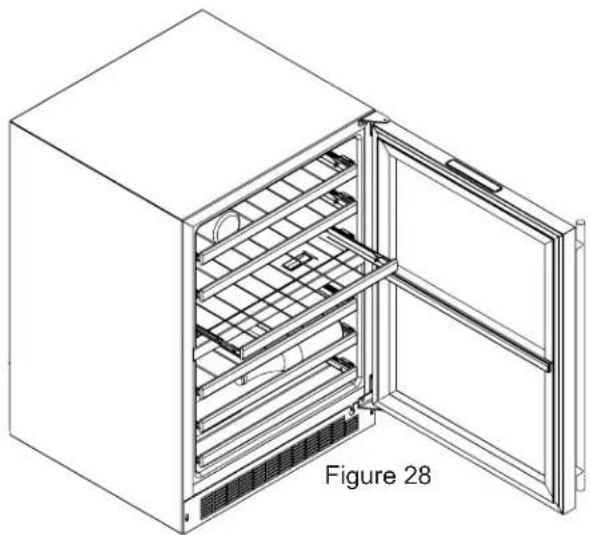

Celliers à zone unique :

Modèles de largeur 24" (61 cm) :

(5) étagères grillagées pour 8 bouteilles
(1) étagère-présentoir pour 5 bouteilles avec tapis atténuateur de vibrations

Celliers à deux zones :
Modèles de largeur 24" (61 cm) :

Zone supérieure : (3) étagères grillagées pour 8 bouteilles

Zone inférieure : (1) étagères grillagées pour 8 bouteilles

(2) étagères grillagées pour 4 bouteilles

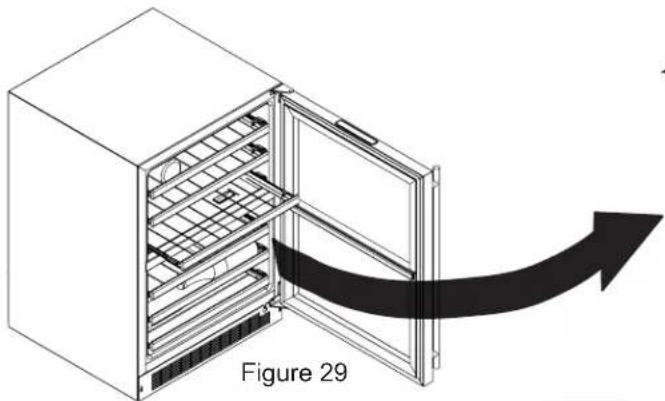

ATTENTION

N'essayez jamais de bouger une étagère chargée, évacuez tout ce qu'elle porte avant de la déplacer. Utilisez vos deux mains pour déplacer une étagère.

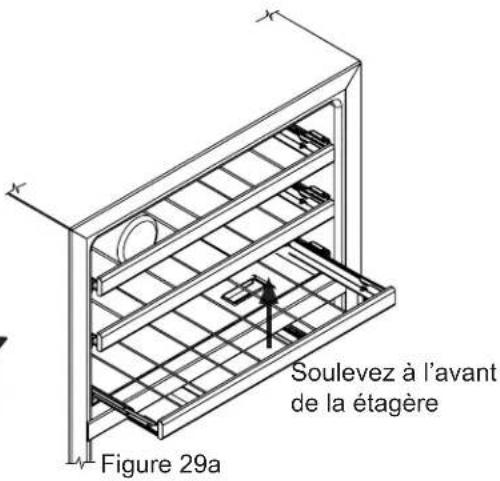

Pour enlever une étagère :

Sortez la étagère hors de l'armoire jusqu'à l'arrêt.

Déchargez la étagère.

Soulevez l'avant de la étagère et tirez-la vers l'avant pour la désengager des butées de glissement. Sortez la étagère de la celliers (Voyez la Figure 29a).

Soulevez à l'avant de la étagère Figure 29a

Grille frontale

Assurez-vous que rien n'obstrue les ouvertures pour flux d'air requises à l'avant de l'armoire. Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l'alimentation secteur de l'appareil avant de le nettoyer à l'eau savonneuse.

Armoire

L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N'utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Soins pour l'appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l'appareil.
2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l'avant de l'appareil. Vous pourriez endommager sa grille.
3. Nettoyez périodiquement l'intérieur de l'appareil selon le besoin.
4. Vérifiez périodiquement la grille frontale et les serpentins de condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d'alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l'appareil.

Remplacement de l'ensemble d'éclairage

Tous les modèles utilisent de lampes à diodes électroluminescentes (DEL) pour éclairer l'intérieur de l'appareil. Ce type de composant est très fiable, mais en cas de panne contactez un technicien de service qualifié pour le remplacement de l'éclairage à DEL.

Les suggestions suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N'installez pas votre appareil près d'un autre appareil chaud (cuisinière, lave-vaisselle, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
2. Placez l'appareil à l'abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille devant l'unité au-dessus de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
4. Branchez votre appareil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres appareils).
5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartiment.
6. En maintenant un compartiment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avec un compartiment vide.
7. Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreposées dans votre appareil.
8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l'appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées
11. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l'appareil à la température la plus haute admissible pour la conservation de son contenu.
12. Réglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.
13. En cas de conservation de vins : Quand des températures pour les servir ne sont pas requises, ramenez le point de consigne du/des compartiment(s) à la température idéale de conservation à long terme des vins rouges et blancs, vers 13 °C / 55°F.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d'AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon d'obtenir une couverture sous garantie dans votre secteur.
• Si le produit est sorti de sa première année de garantie, le service à la clientèle d'AGA MARVEL peut vous fournir des recommandations sur les centres de service de votre secteur. Une liste des centres de service agréés est également disponible sur le site www.agamarvel.com sous la section de service et d'assistance.
• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de modèle, le numéro de série et le la facture d'achat.
• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l'appareil a fonctionné, sur les températures de la pièce et de l'eau, et toutes les informations qui peuvent être utiles pour une résolution rapide du problème.
• Le Tableau «C» est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives
Date d'achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de série de l'appareil
N° de série de l'appareil
Date d'envoi de la carte de garantie (à faire dans les 10 jours après l'achat)

Tableau C

Avant d'appeler pour du service

Si l'appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d'appeler pour du service. Le problème peut être quelque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualifié.

AVERTISSEMENT

Risque d'électrocution

- Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.

- Remettez en place l'ensemble des pièces et panneaux avant de redémarrer.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de refroidissement sur votre appareil, ne le débranchez pas de son alimentation électrique, mais appelez immédiatement un agent de dépannage qualifié. Il est possible que la perte de capacité de refroidissement résulte d'une accumulation excessive de givre sur le serpentin de refroidissement d'évaporateur. Dans ce cas, le débranchement électrique de l'appareil entraînera la fusion d'une quantité excessive de glace, qui pourra générer de l'eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre domicile. C'est l'utilisateur final qui sera le responsable final de tout dégât des eaux causé par une coupure prématurée de l'appareil, sans avoir géré correctement l'excédent d'écoulement d'eau.

Problème Cause possible Remède
L'appareil ne produit pas assez de froid(Voyez «Réglage de la température» en page 10)	Le contrôle a une consigne trop chaudeLa température du contenu n'est pas encore stabilisée.	Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.
	Utilisation excessive ou ouvertures prolongées de la porte.	Laissez la température se stabiliser pendant au moins 24 heures.
	Blocage du flux d'air de la grille frontale.	Le flux d'air ne doit pas être obstrué à la grille frontale. Consultez les valeurs de dégagements en page 4.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
L'appareil fait trop de froid(Voyez «Réglage de la température» en page 10)	Le contrôle a une consigne trop froide	Ajustez plus haut la consigne de température Laissez stabiliser la température 24 heures.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
Pas d'éclairage à l'intérieur Défaut de l'ensemble d'éclairage à DEL ou du commutateur d'éclairage.		Contactez un technicien de service qualifié.
L'éclairage ne s'éteint pas quand la porte est fermée	L'éclairage de démonstration est resté allumé. (Modèles à porte vitrée uniquement).	Éteignez l'éclairage de démonstration, refermez la porte.
	La porte n'active pas l'interrupteur d'éclairage.	L'appareil n'est pas d'aplomb, mettez-le de niveau (Voir en page 4, la section sur les pieds réglables).
	Commutateur d'éclairage défectueux	Contactez un technicien de service qualifié.
Bruit ou vibration L'appareil n'est pas d'aplomb.		Mettez l'armoire d'aplomb, voyez en page 4 le réglage des pieds de mise à niveau.
	Obstruction de tube affectant le ventilateur.	Contactez un technicien de service qualifié.
L'appareil ne fonctionne pas. L'appareil est à l'arrêt.		Mettez l'appareil en marche. Voyez pour le démarrage de votre appareil en page 10.
		Le cordon secteur n'est pas branché.
		La prise secteur n'est pas alimentée.
		Vérifiez l'alimentation électrique de votre maison.

Produit complet

Garantie limitée d'un an sur pièces et main-d'œuvre

AGA MARVEL garantit qu'il fournira toutes les pièces et la main-d'œuvre nécessaires pour réparer ou remplacer, au domicile ou au bureau de l'utilisateur final, tout composant avéré défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d'une année à compter de la date d'achat par l'utilisateur final.

Garantie limitée additionnelle sur les pièces uniquement de la deuxième à la cinquième année

Durant les quatre ans qui suivent l'expiration de la garantie limitée d'un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur, accumulateur, vanne de contournement, tube de raccordement et évaporateur), s'il s'avère défectueux du fait des matériaux ou de la main-d'œuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d'expédition des pièces de remplacement ou des pièces défectueuses renvoyées.
• L'éducation du client ou des instructions sur la façon d'utiliser l'appareil
• Toute perte de contenu due à une panne de produit.
• Le déplacement ou l'installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.
• Utilisation commerciale, ou autre qu'un usage domestique normal ou un usage dans un petit bureau.
• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme aux normes électriques, une tension secteur trop élevée ou trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.

Pièces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s'appliquent pas non plus si :

• L'acte de vente d'origine, la date de livraison, ou le numéro de série ne peuvent pas être vérifiés.
• Les pièces défectueuses ne sont pas renvoyées pour inspection si c'est demandé par AGA MARVEL.
• L'équipement de refroidissement n'est plus en la possession de l'acheteur utilisateur final d'origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenu pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d'une inobservation de ces garanties ou d'autres garanties, qu'elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l'exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclusion qui précède peu ne pas être applicable à votre cas. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui peuvent varier d'un État à un autre.

Aucune personne, firme ou corporation, n'est autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s'appliquent qu'à des produits utilisés dans un des cinquante des États-Unis d'Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

Phone: [phone]

MARVEL

www.agamarvel.com

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014801-FR Rev A

1/31/17

Toutes les spécifications et les conceptions des produits sont sujet à des changements sans préavis. De telles révisions ne donnent aucun droit pour l'acheteur de produits antérieurs à bénéficier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.

FR Instructions d'installation, d'utilisation et d'entretien

Remarque : Les celliers sont conçues exclusivement pour y garder des vins. Elles ne peuvent pas atteindre des températures de conservation convenant à l'entreposage d'aliments frais.
