MODE D'EMPLOI HX80NAM OPTEX

• 5 REGLAGE p. 16
• 6 VOYANT LED p. 18
• 7 SPECIFICATIONS p. 19
• 7-1 SPECIFICATIONS p. 19
• 7-2 DIMENSIONS Détecteur extérieur pour montage en hauteur HX-80N Modèle standard 2 PIRs HX-80NAM HX-80N avec anti-masquage Zone de détection longue distance (24,0 m)• Réglage d'une zone de détection adaptable à l'aide • de plaque obturatrices et plaques Nouveau pyro-élément • Intelligent AND Logique • Logique d'adjustment automatique de la sensibilité• Logique d'analyse de la végétation • Anti-masquage numérique (Modèle AM)• NO.59-1820-0 MANUEL D'INSTALLATION p. 20

Détecteur extérieur pour montage en hauteur - 1 -- 2 -

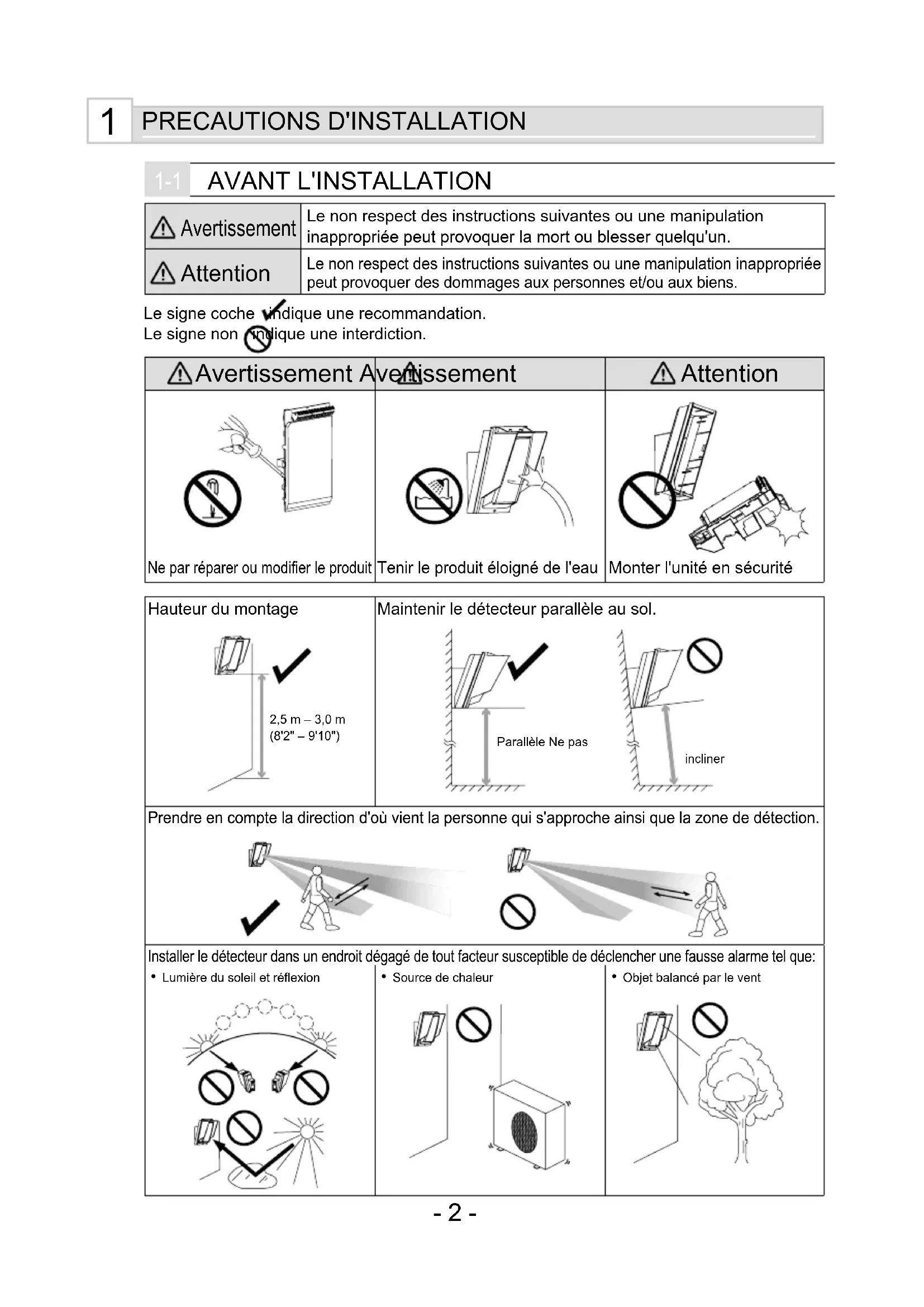

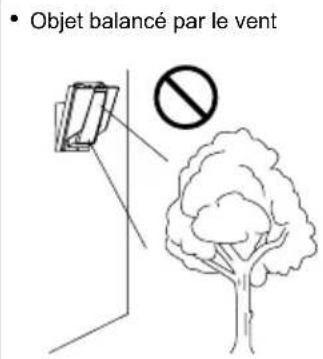

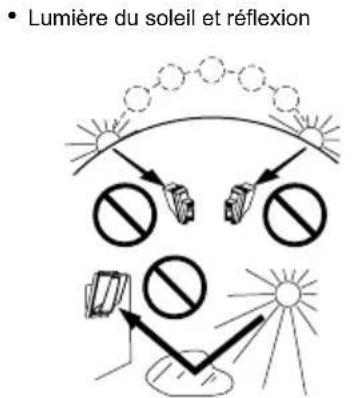

PRECAUTIONS D'INSTALLATION 1-1 AVANT L'INSTALLATION Avertissement Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer la mort ou blesser quelqu'un. Attention Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer des dommages aux personnes et/ou aux biens. Le signe coche indique une recommandation. Le signe non indique une interdiction. Avertissement Avertissement Attention Ne par réparer ou modifier le produit Tenir le produit éloigné de l'eau Monter l'unité en sécurité Hauteur du montage Maintenir le détecteur parallèle au sol. Parallèle Ne pas incliner Prendre en compte la direction d'où vient la personne qui s'approche ainsi que la zone de détection. Installer le détecteur dans un endroit dégagé de tout facteur susceptible de déclencher une fausse alarme tel que: Lumière du soleil et réflexion• Source de chaleur• Objet balancé par le vent• 2,5 m – 3,0 m (8'2" – 9'10") - 2 -- 3 - Base de la rotule Unité principale Rotule Voyant LED Vis de blocage* (M4 × 35 mm) Lentille Base PIR1 (Ne pas toucher) Bornes Couvercle de puits Capot Vis de blocage LED infrarouge anti-masquage (uniquement pour HX-80NAM) Vis (4 × 20 mm) PIR2 (Ne pas toucher) Vis Pour raccord Pour montage au mur Vis (4 × 20 mm) Vis (4 × 20 mm) *Vis de blocage attachée à la base de la rotule 1-2

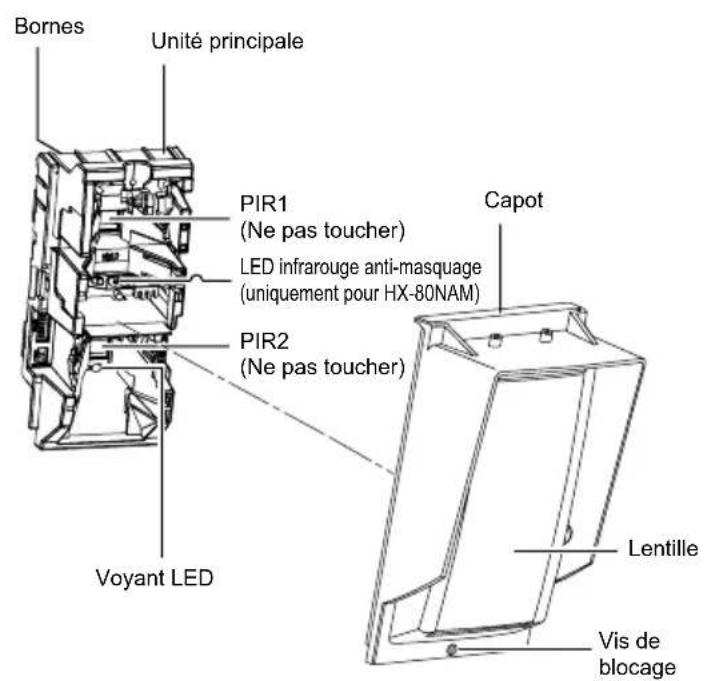

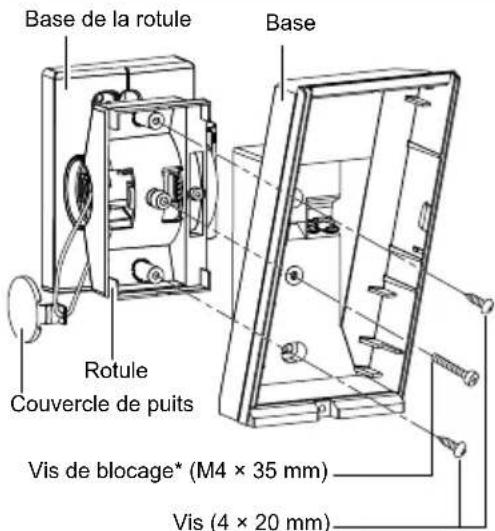

IDENTIFICATION DES PIECES

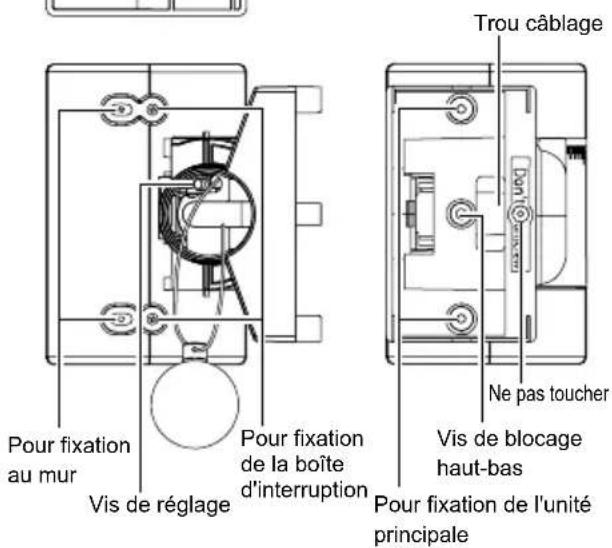

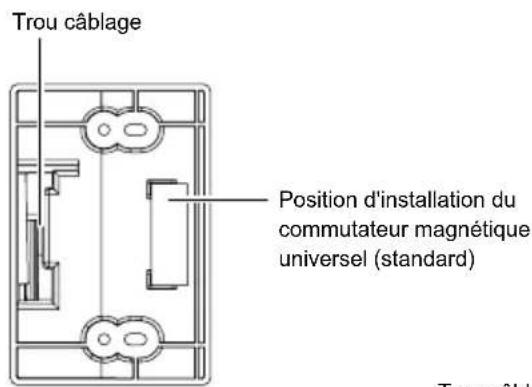

1-3 PRE-PERÇAGE RotuleUnité principale Trou câblage Pour fixation au mur/fixation à la rotule (pas d'installation de 83,5mm (3,29")) Pour fixation de l'unité principale Vis de réglage Position d'installation du commutateur magnétique universel (standard) Vis de blocage haut-bas pour la rotule Pour fixation au mur Pour fixation de la boîte d'interruption Ne pas toucher Vis de blocage haut-bas Pré-perçage pour câblage Pad éponge du câblage Trou câblage - 3 -2

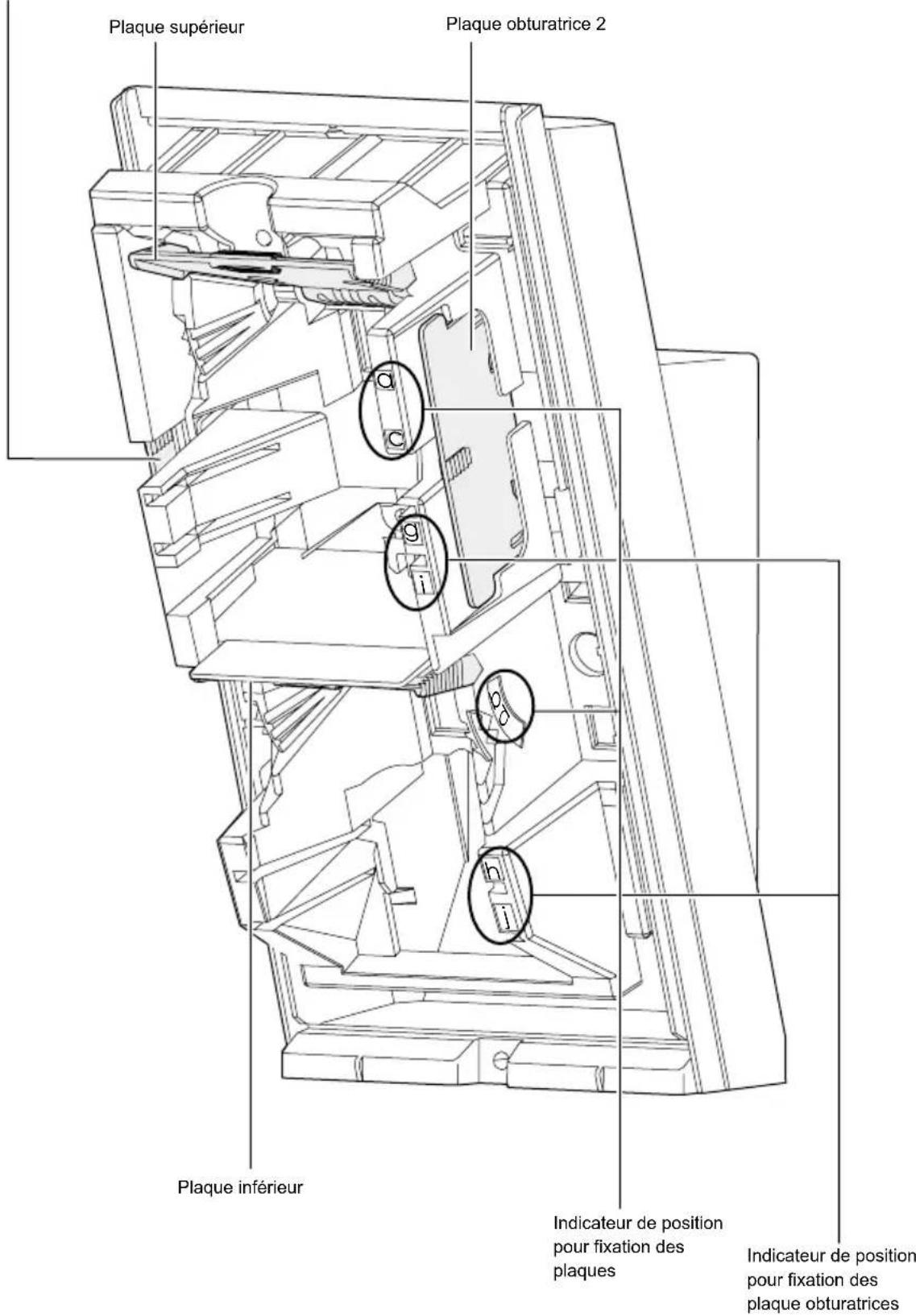

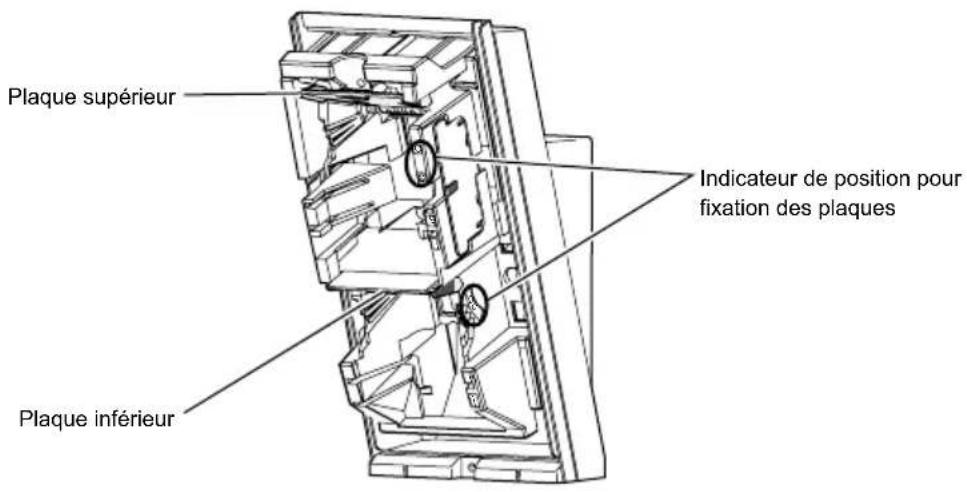

Indicateur de position pour fixation des plaquesIndicateur de position pour fixation des plaque obturatricesPlaque inférieurPlaque obturatrice 2Plaque supérieurPlaque obturatrice 1 - 4 -- 5 - ZONE DE DETECTION (réglage d'usine)

1,0 Vue de dessus Vue de coté (m)(pieds)4812 16 20 24 (m) Attention>> Régler un cliquet (1,25° vers le haut) pour une hauteur d'installation de 3,0 m (9'10"). (Voir 3-2)• Attention>> Régler deux cliquets (2,5° vers le haut) pour une hauteur d'installation de 2,5 m (8'2"). (Voir 3-2)• - 5 -- 6 - 2-2 REDUCTION DE LA ZONE DE DETECTION LONGUE DISTANCE Pour régler la détection longue distance, positionner les plaques supérieur et inférieur ainsi : Indicateur de position pour fixation des plaques Plaque supérieur Plaque inférieur

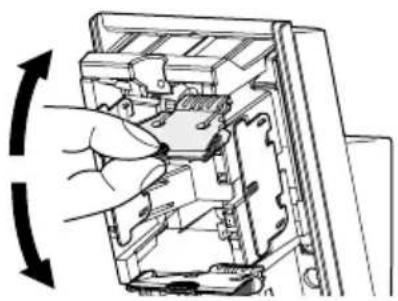

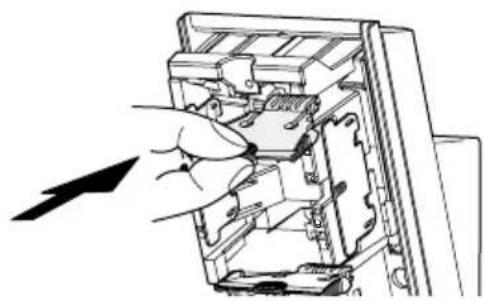

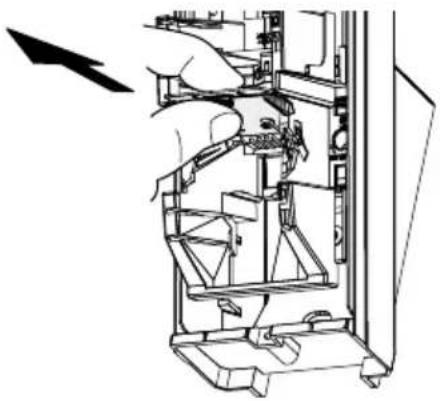

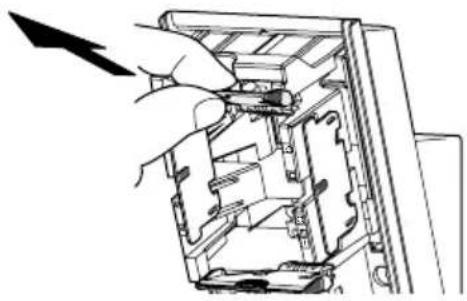

Note>> Si la plaque inférieur se trouve sur la position réglage d'usine, la faire glisser à l'aide du pouce.

Déplacer la plaque jusque dans la position correspondant à la distance de détection souhaitée.

Appuyer sur la plaque jusqu'à ce qu'elle s'enclenche.

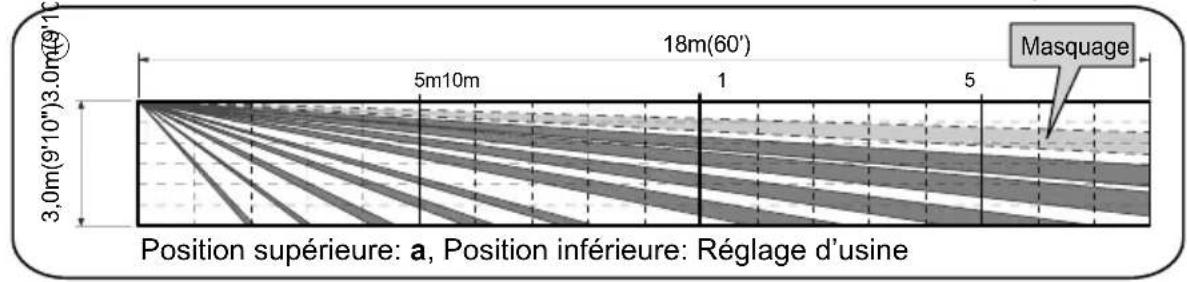

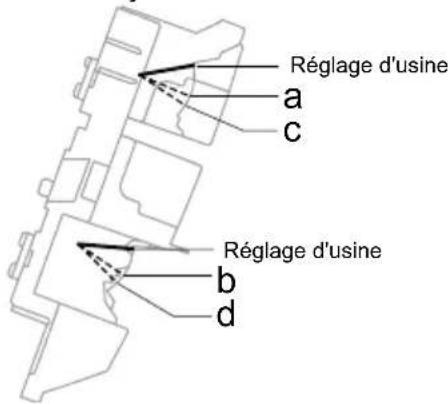

- 6 -- 7 - Réduction de la zone de détection longue distance PIR Il est possible de limiter la distance de détection à l'aide d'une combinaison de position des plaques. Le tableau situer ci-dessous sert à déterminer la position des plaques pour ajuster la distance de détection maximale souhaitée. NOTE:

1. La distance varie en fonction des conditions de l'environnement.

2. Veiller à toujours effectuer un test de marche pour vérifier la distance de détection.

Note : Ne pas utiliser d'autres combinaisons que celles citées ci-dessous pour régler les plaques.

Réglage d'usineInférieurSupérieurRéglage d'usine

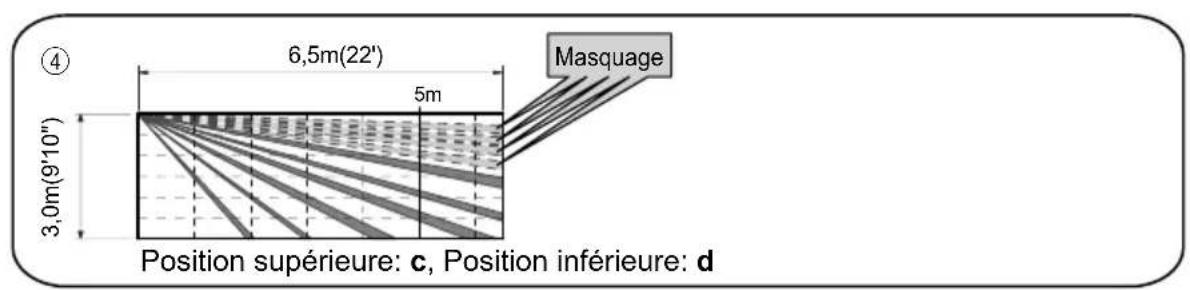

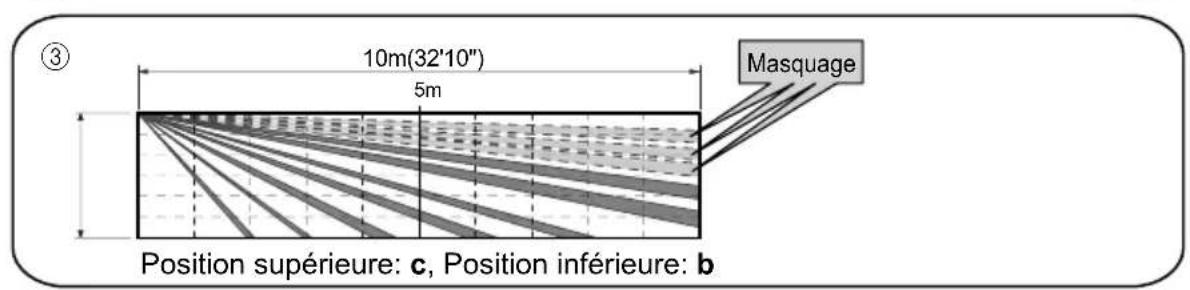

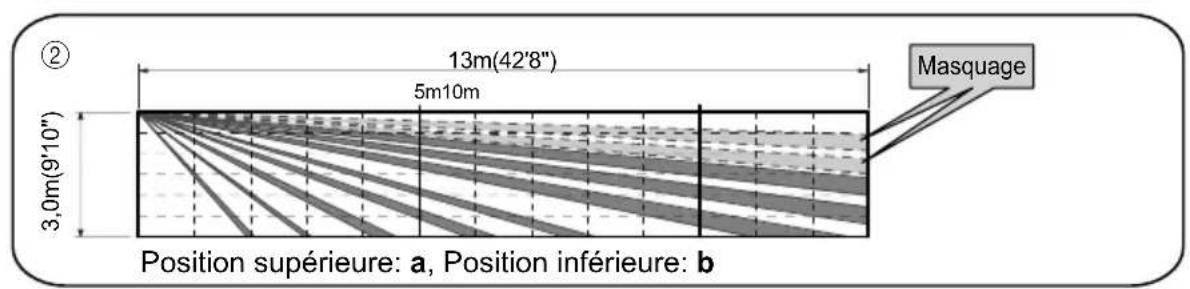

Masquage Masquage Masquage Masquage Position supérieure: c, Position inférieure: b Position supérieure: c, Position inférieure: d Réglage d'usineRéglage d'usine Position supérieure: a, Position inférieure: Réglage d’usine Position supérieure: a, Position inférieure: b - 7 -- 8 -

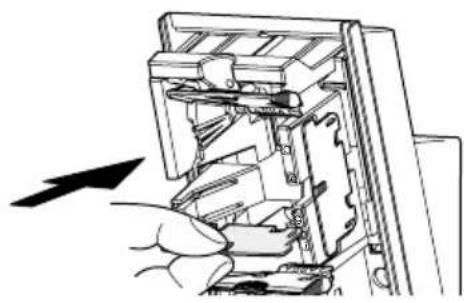

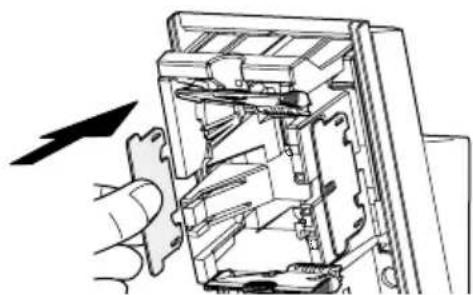

Insérer la/les plaque obturatrice(s) dans la position de distance de masquage souhaitée et vérifier qu'elle(s) soit/soient enclenchée(s).

En cas de plaque obturatrice non utilisée, placer dans la position de réserve.

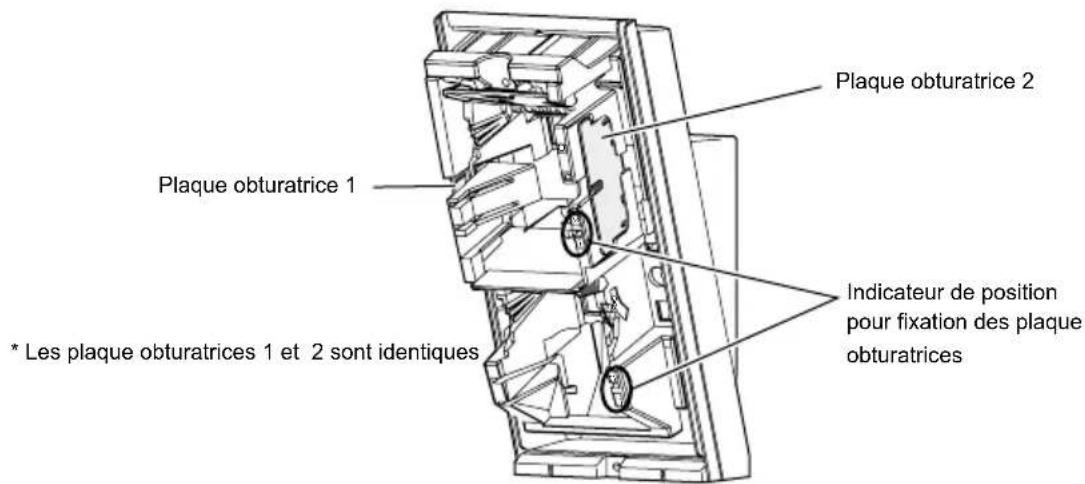

Note>> Faire attention à ne pas égarer les plaques obturatrices. 2-3 DESACTIVER LA ZONE DE DETECTION COURTE DISTANCE Pour régler la zone de détection courte distance, régler les plaque obturatrices supérieure et inférieure de la manière suivante : Plaque obturatrice 2 Indicateur de position pour fixation des plaque obturatrices Plaque obturatrice 1

• Les plaque obturatrices 1 et 2 sont identiques

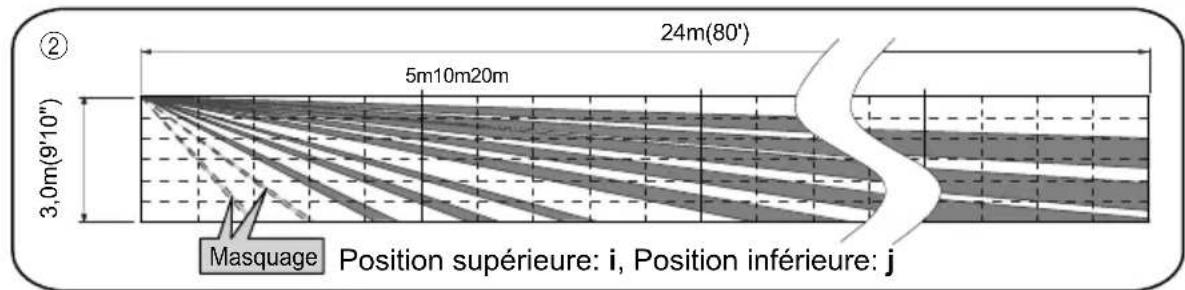

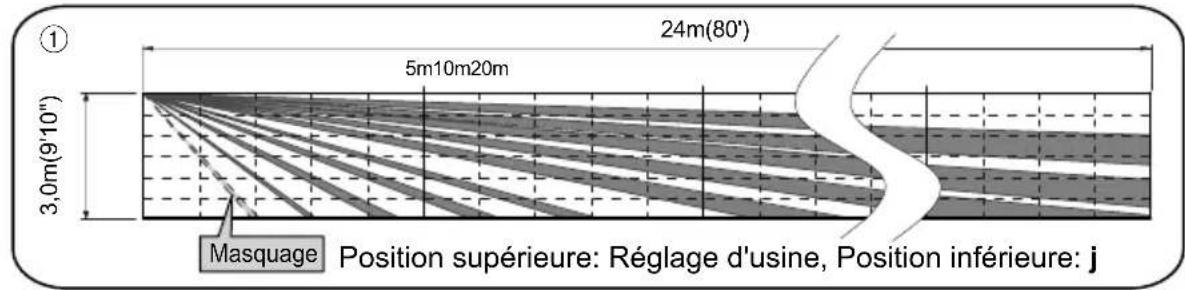

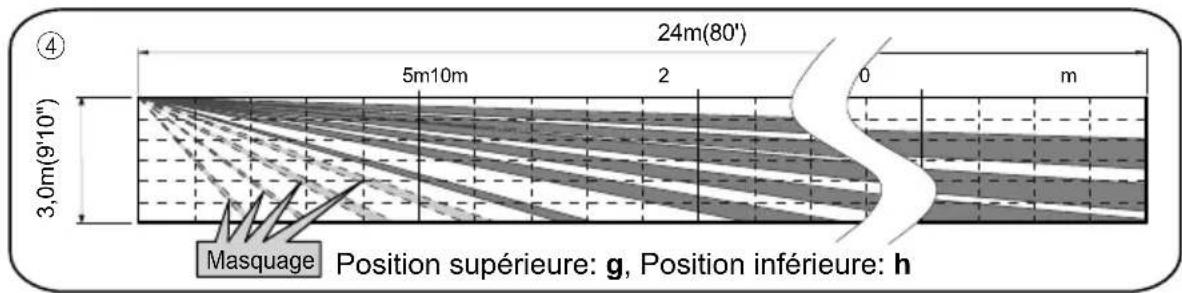

Désactivation de la zone de détection courte distance PIR Le tableau situer ci-dessous sert à déterminer la position des plaque obturatrices pour ajuster la distance de détection maximale souhaitée. NOTE: Pour le réglage des plaques obturatrices, ne pas utiliser d'autres combinaisons que citées ci-dessous.

InférieurSupérieurNon utilisé Non utilisé

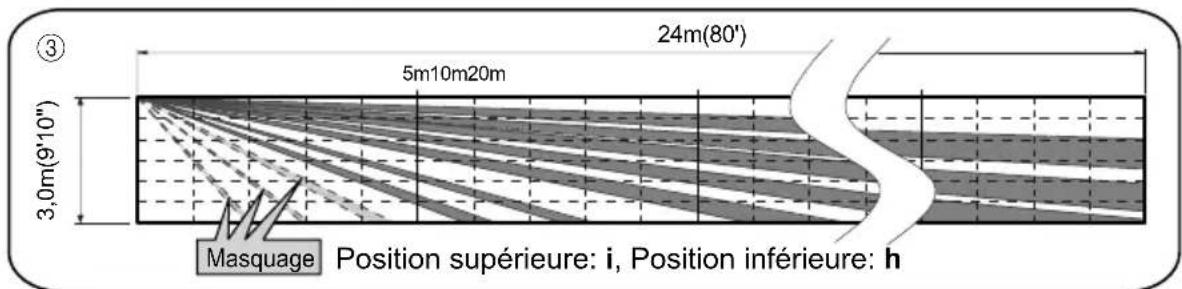

3,0m(9'10")24m(80')5m 10m 20m 3,0m(9'10")24m(80')5m 10m 20m 3,0m(9'10")24m(80')5m 10m 20m 3,0m(9'10")24m(80')5m 10m20m Masquage Masquage Masquage Masquage Position supérieure: Réglage d'usine, Position inférieure: j Position supérieure: i, Position inférieure: j Position supérieure: i, Position inférieure: h Position supérieure: g, Position inférieure: h - 9 -- 10 - Utiliser la rotule pour une utilisation normale. L'unité peut être installée directement au mur, sans rotule, si les trois conditions suivantes sont rassemblées: La hauteur du montage est inférieure à 3 m (9'10").• Un réglage horizontal n'est pas nécessaire.• Le sol est nivelé.• 3-1

INSTALLATION AVEC ROTULE

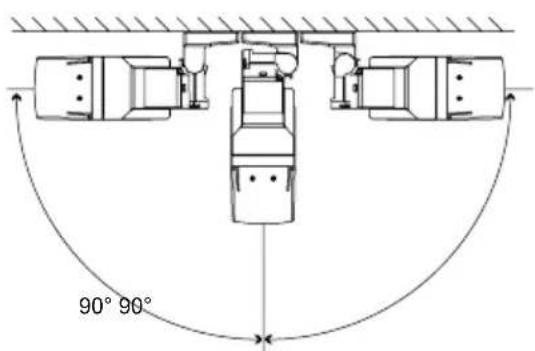

L'utilisation de la rotule permet le réglage horizontal de plus/moins 90 degrés. Si le sol est inégal et donc non parallèle à la base de l'unité, on peut régler l'unité verticalement de plus/ moins 20 degrés. Attention>> Ne pas modifier la distance de détection à l'aide de la rotule. Utiliser les plaques et les plaque obturatrices pour ajuster la distance de détection. 90° 90° 20° 20°

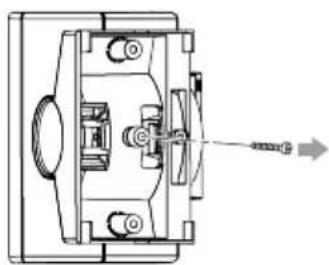

Enlever la vis de blocage haut-bas.

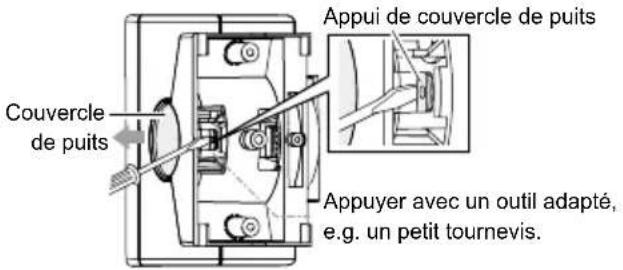

Pousser l'appui de couvercle de puits tout droit pour retirer le couvercle de puits. Appuyer avec un outil adapté, . e.g. un petit tournevis. Couvercle de puits Appui de couvercle de puits

Desserrer les vis de réglage de deux tours. Vis de réglage Attention>> Ne pas trop desserer les vis. Les vis se sépareraient de l'unité.

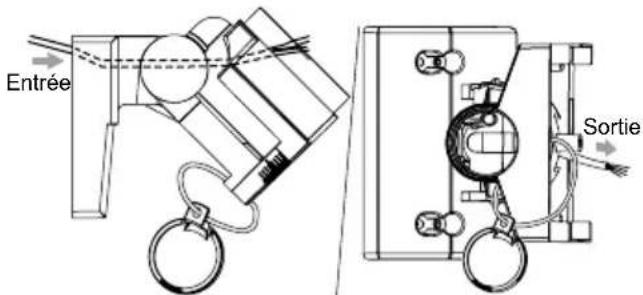

Incliner la rotule à environ 45 degrés pour y faire passer le câble. Entrée Sortie - 10 -- 11 -

Déterminer la direction horizontale (gauche ou droite) du détecteur avant de fixer la rotule au mur.

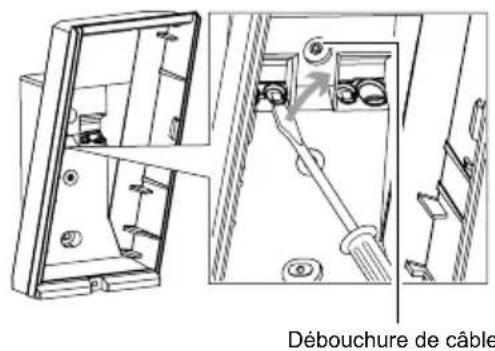

Défoncer le pré-perçage de câble.

Défoncer le pré-perçage de la vis de blocage pour le support.

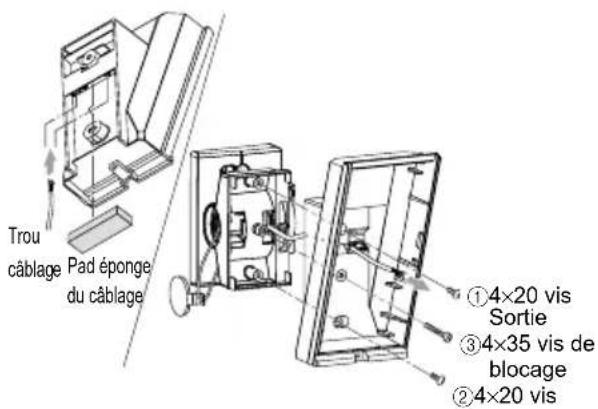

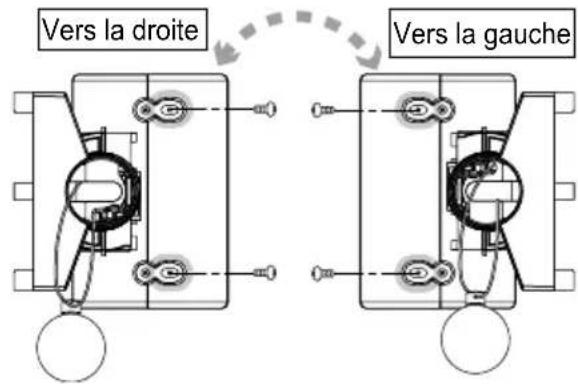

Serrer les vis 1 et 2 puis régler l'angle de la rotule (voir 3-2) avant de serrer la vis 3. Effectuer une vérification de zone. Si un réajustement est nécessaire, desserrer la vis 3 et modifier l'angle de la rotule Une fois l'ajustement effectué, resserer la vis 3. Vers la droite Vers la gauche Débouchure de câble Trou câblag

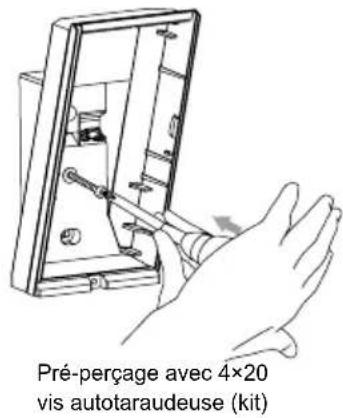

Pad éponge du câblage 14×20 vis Sortie 34×35 vis de blocage 24×20 vis Pré-perçage avec 4×20 vis autotaraudeuse (kit) Vis de réglage

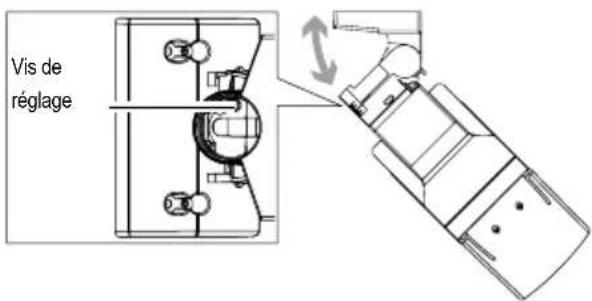

Serrer la vis de réglage dans le sens horaire.

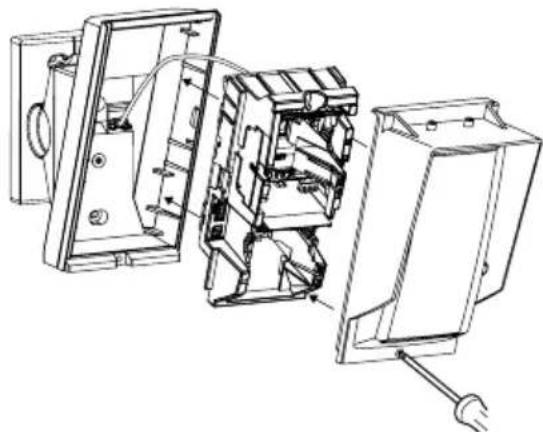

Connecter au bornier et fixer l'unité principale et la lentille à la base.

Mettre le couvercle de puits à sa place. - 11 -- 12 - 3-2

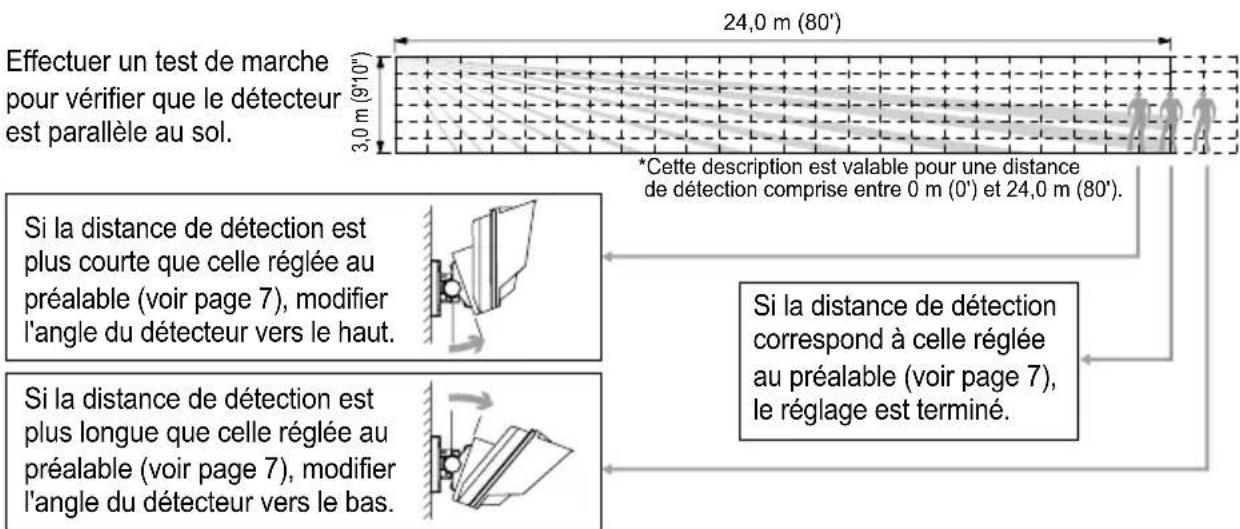

REGLAGE DE L'ANGLE VERTICAL

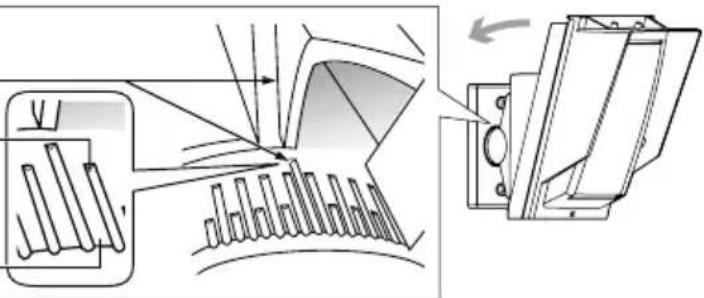

Pour obtenir une meilleure performance, installer le détecteur parallèle au sol. Choisir la distance de détection souhaitée et régler les positions des plaques et plaque obturatrices. Détaillé aux points 2-2 et 2-3. Attention>> Si la base de l'unité est déjà parallèle au sol, ne pas modifier la distance de détection en • inclinant l'unité vers le haut ou le bas. (Voir 3-1 pour détails) Exemple (le sol est nivelé) 0 degré correspond à l'origine. Ajuster de 2 cliquets (2,5 degrés vers le haut) pour 2,5 m (8'2") de hauteur d'installation. 3-3

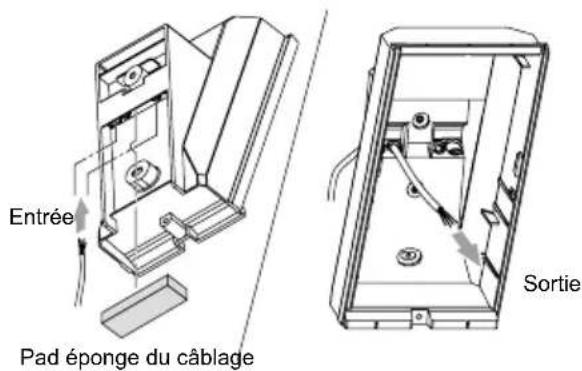

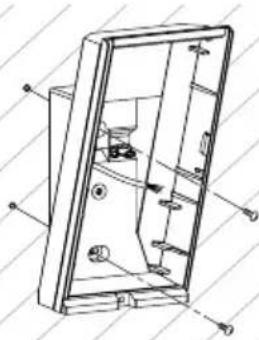

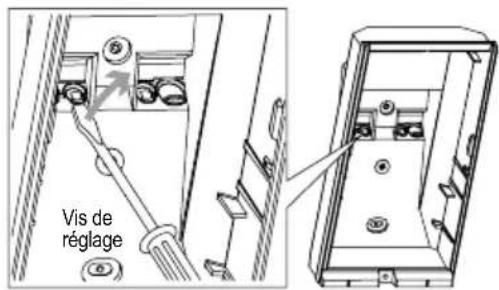

INSTALLATION SANS ROTULE

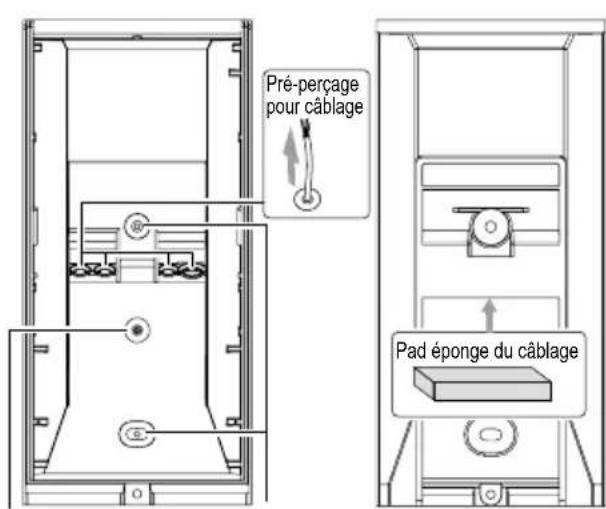

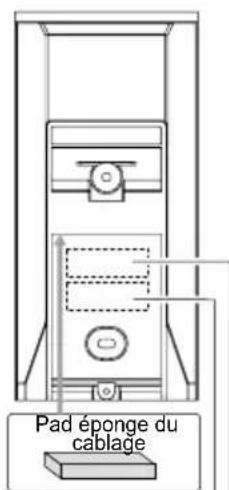

Entrée Sortie Pad éponge du câblage

Défoncer le pré-perçage du câblage à l'aide d'un outil adapté e.g. un tournevis.

Tirer les câbles à travers les pré- perçages. Vis de réglage 3,0 m (9'10") 24,0 m (80') Si la distance de détection est plus courte que celle réglée au préalable (voir page 7), modifier l'angle du détecteur vers le haut. Si la distance de détection est plus longue que celle réglée au préalable (voir page 7), modifier l'angle du détecteur vers le bas. Si la distance de détection correspond à celle réglée au préalable (voir page 7), le réglage est terminé. *Cette description est valable pour une distance de détection comprise entre 0 m (0') et 24,0 m (80'). Effectuer un test de marche pour vérifier que le détecteur est parallèle au sol. Ajuster de 1 cliquet (1,25 degrés vers le haut) pour 3,0 m (9'10") de hauteur d'installation. - 12 -- 13 -

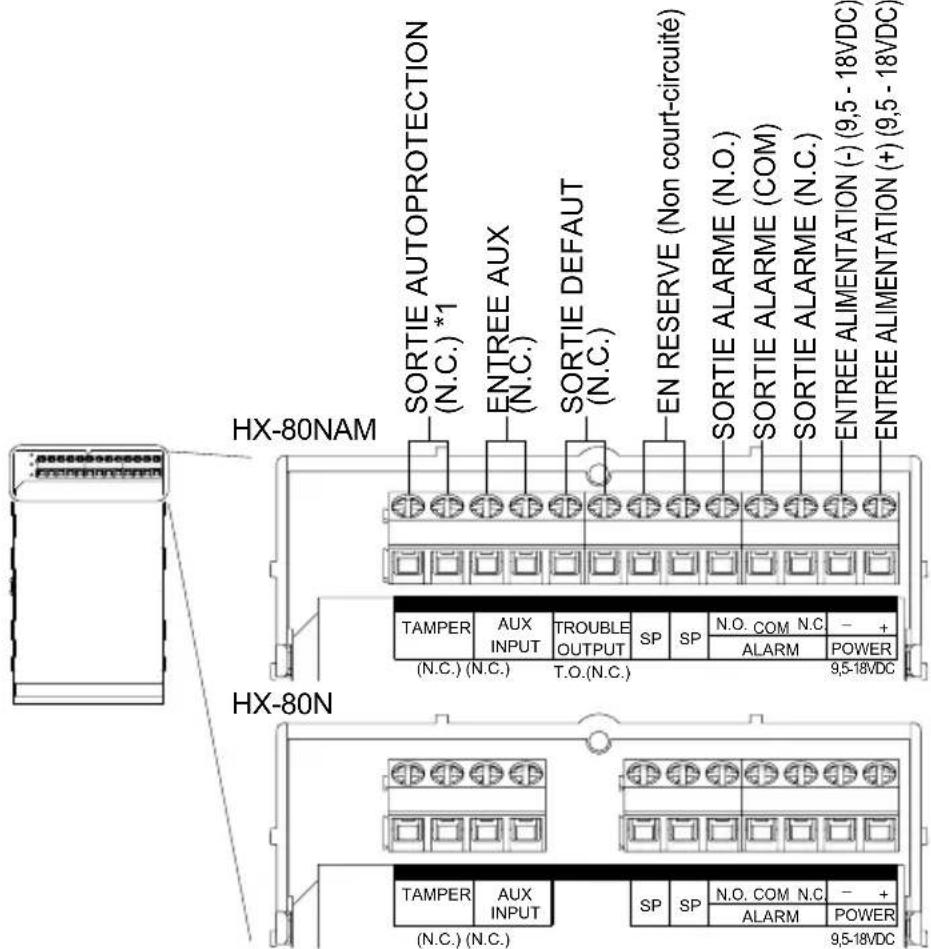

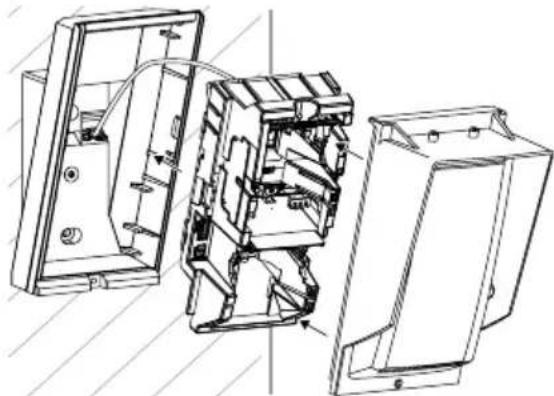

Installer l'unité principale après l'avoir câbler au bornier. 3-4 CABLAGE Les câbles d'alimentation ne doivent pas dépasser les longueurs suivantes: Épaisseur de fil

SPSP ALARM 9,5-18VDC *1: Bornes AUTOPROTECTION à raccorder à une boucle de supervision de 24 heures. SORTIE AUTOPROTECTION (N.C.) *1 ENTREE AUX (N.C.) SORTIE DEFAUT (N.C.) EN RESERVE (Non court-circuité) SORTIE ALARME (N.O.) SORTIE ALARME (COM) SORTIE ALARME (N.C.) ENTREE ALIMENTATION (-) (9,5 - 18VDC) ENTREE ALIMENTATION (+) (9,5 - 18VDC) HX-80NAM HX-80N *Cette description est valable pour une distance de détection comprise entre 0 m (0') et 24,0 m (80'). - 13 -- 14 - 3-5 AUTOPROTECTION DU MUR (OPTION) Un commutateur magnétique peut être monté pour l'autoprotection du mur. Un espace pour l'installation du commutateur magnétique est disponible au dos de l'unité principale et de la rotule. Taille maximum d'un commutateur magnétique utilisable: D 9 mm (0,35") × W 40 mm (1,57") × H 9 mm (0,35"). Le commutateur magnétique n'est pas fourni. Rotule Unité principale Pad éponge du cablage Emplacement pour l'installation du commutateur magnétique (côté mur) Emplacement pour l'installation du commutateur magnétique (côté rotule) Trou câblage Emplacement pour l'installation du commutateur magnétique (côté base) Emplacement pour l'installation du commutateur magnétique (côté mur)

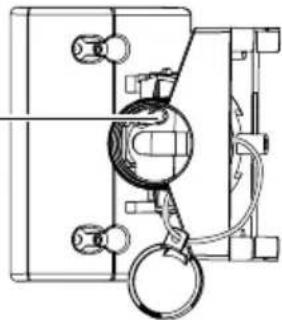

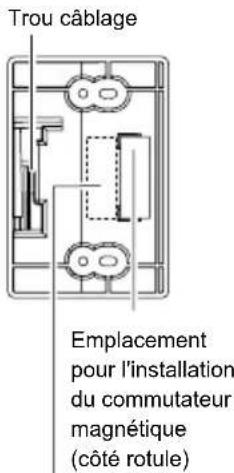

Installer le commutateur magnétique (côté mur) au mur. Se servir du modèle d'emplacement pour l'installation présent au dos de l'emballage du produit pour déterminer l'emplacement de l'installation.

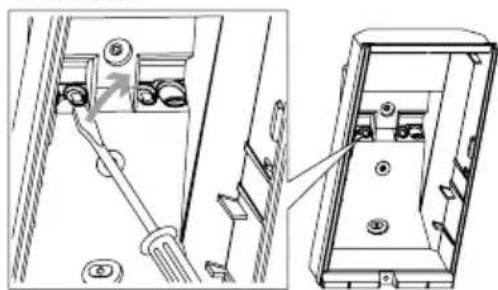

Défoncer le pré-perçage du câblage à l'aide d'un outil adapté e.g. un petit tournevis. -Installation - 14 -- 15 -

Installer la rotule et l'unité principale à la surface murale.

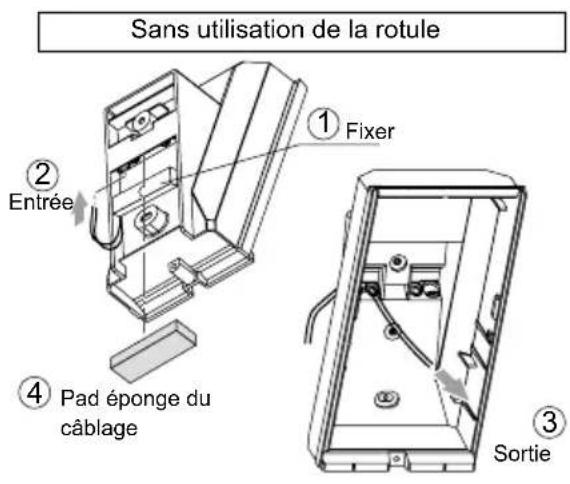

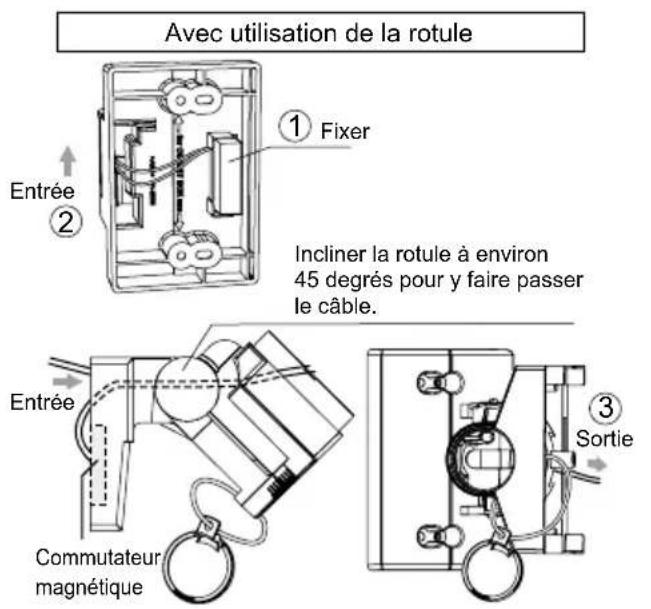

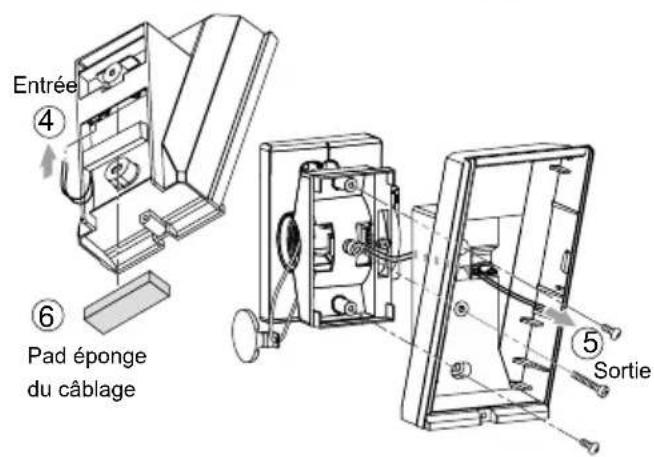

Raccorder le câble du commutateur magnétique au bornier d'autoprotection de l'unité principale. Sans utilisation de la rotule Fixer Entrée Pad éponge du câblage Sortie Avec utilisation de la rotule Fixer Pad éponge du câblage Entrée Sortie Incliner la rotule à environ 45 degrés pour y faire passer le câble. Commutateur magnétique Installer l'autre partie du commutateur magnétique au dos de l'unité principale ou de la rotule. Tirer les câbles à travers les pré-perçages. Entrée Sortie Entrée - 15 -- 16 -

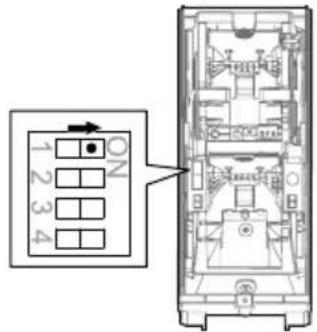

Positionner l'interrupteur DIP 1 (mode de test de marche) sur ON (Test). Note>> La position de l'interrupteur sur ON (TEST) correspond au réglage d'usine.

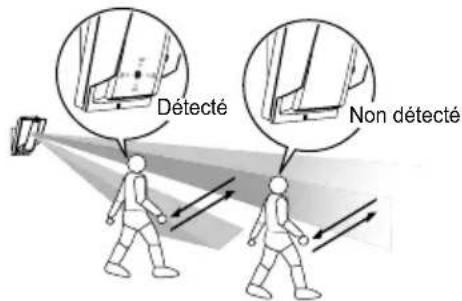

Vérifier qu'un objet est détecté dans la zone de détection testée. L'installation est réussie si la LED s'allume 2 secondes après qu'une personne marche dans la zone de détection. Note>> Pour le test de marche, se déplacer à plus de 1m (3'3") du détecteur.

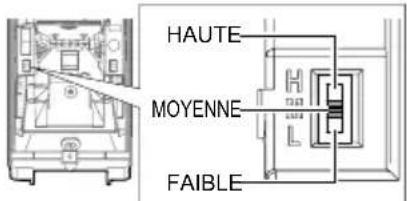

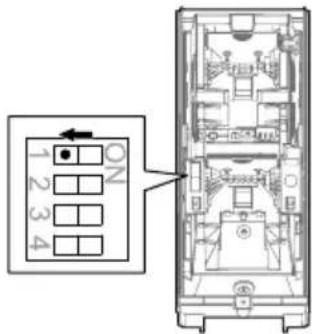

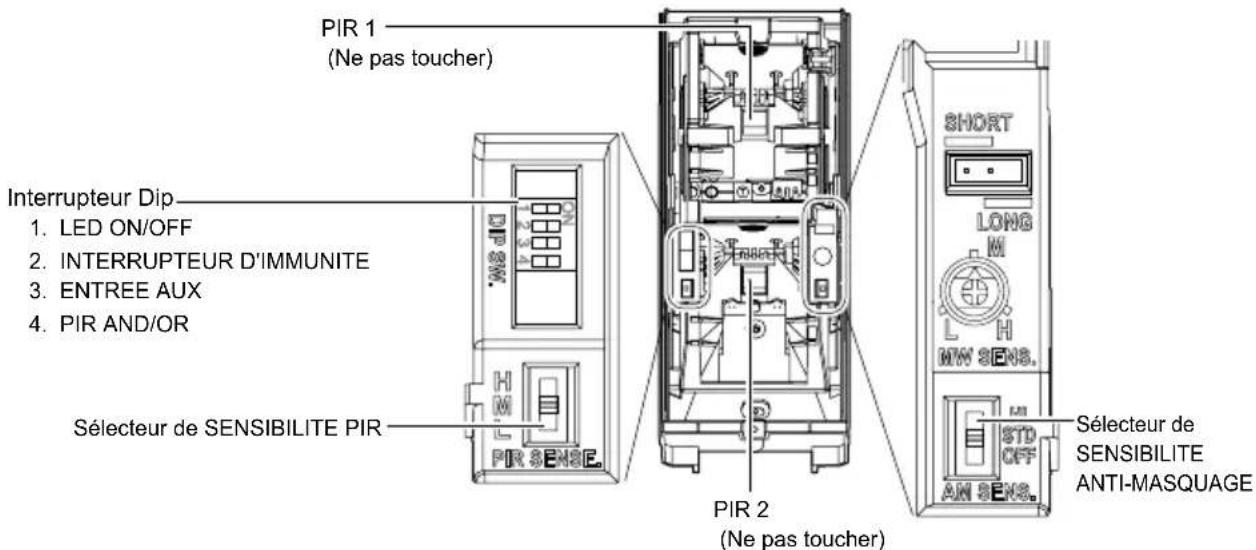

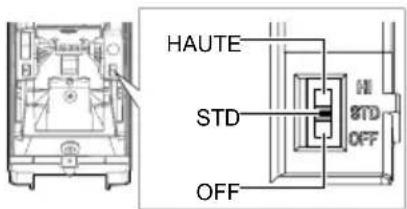

Si la LED ne nécessite pas d'être allumée en permanence, positionner l'interrupteur DIP 1 (LED ON/OFF) sur OFF. Interrupteur Dip 1. LED ON/OFF2. INTERRUPTEUR D'IMMUNITE3. ENTREE AUX4. PIR AND/ORPIR 2 (Ne pas toucher)Sélecteur de SENSIBILITE PIRPIR 1 (Ne pas toucher)Sélecteur de SENSIBILITE ANTI-MASQUAGEDétectéNon détecté - 16 -- 17 - -LED ON/OFF Interrupteur DIP

(réglage d'usine) La LED ne s'allume pas même en cas de détection. OFF Le signal batterie basse est émis à la BORNE SORTIE DEFAUT. -INTERRUPTEUR D'IMMUNITE Interrupteur DIP

HX-80N HX-80NAM IMMUNITE STD POSITION FONCTION STD (réglage d'usine) La fonction d'immunité n'est pas activée. IMMUNITÉ La fonction d'immunité est activée. À utiliser dans un environnement hostile (e.g. ondulation des végétaux). - ENTREE AUX Interrupteur DIP

HX-80N HX-80NAM Il est possible d'étendre la zone de détection et de corriger les fausses alertes en connectant une unité secondaire (autre détecteur). L'unité secondaire doit comporter une sortie N.C. sans tension tel qu'un autre PIR ou un détecteur AIR. < Détecteurs infrarouges active (AIR), passive (PIR), commutateurs magnétiques, etc.>

AND POSITION FONCTION AND (réglage d'usine) L'alarme s'enclenche lorsque l'unité principale et l'unité secondaire détectent quelqu'un. Choisir ce réglage quand une unité secondaire n'est pas connectée.

L'alarme s'enclenche lorsque l'unité principale ou l'unité secondaire détecte quelqu'un. -PIR AND/OR Interrupteur DIP

AND POSITION FONCTION AND (réglage d'usine) L'alarme s'enclenche quand PIR1 et PIR2 détectent un objet.

L'alarme s'enclenche quand PIR1 ou PIR 2 détecte un objet. Sélectionner le mode OR rallonge la longueur de détection par rapport au mode AND. Le mode OR exige d'effectuer un test de marche pour régler la distance de détection. Le réglage nécessaire s'effectue par un ajustement de l'angle de la rotule. Notes>> L'alarme s'enclenche • uniquement si les deux unités s'activent au cours d'une durée de 60 secondes. Le mode OR nécessite un • deuxième détecteur, sans lequel l'unité sonne l'alarme en continu. Note>> Le mode OR convient aux lieux qui exigent une plus grande détectabilité que la tolérance de l'alarme factice tel que le contrôle de la lumière et l'activation de la caméra. Mode OR uniquement - 17 -- 18 - -SENSIBILITE PIR Sélecteur de SENSIBILITE PIRHX-80NHX-80NAM POSITION FONCTION HAUTE Sensibilité élevée MOYENNE (réglage d'usine) Sensibilité moyenne FAIBLE Sensibilité faible -SENSIBILITE ANTI-MASQUAGE Sélecteur de SENSIBILITE ANTI-MASQUAGEHX-80NHX-80NAM POSITION FONCTION HAUTE Sensibilité élevée STD (réglage d'usine) Sensibilité normale OFF OFF Désactivé Attention>> Après avoir fermé le couvercle, ne laisser aucun objet à moins d'un mètre de l'unité. HAUTEMOYENNEFAIBLEHAUTE STD OFF

CONDITION DE DETECTION

INDICATEUR LED (ROUGE UNIQUEMENT) Période de chauffe Clignote pendant environ 60 secondes. Alarme Lumière pendant 2 secondes. Sortie défaut (HX- 80NAM unique- ment) Boot de l'Anti- Masquage (Démarrage Anti- Masquage) Clignote 2 fois puis s'éteint pendant 5 secondes. Mouvement répété pendant 180 seconds. Détection de masquage Clignote 3 fois puis s'éteint pendant 3 secondes. Mouvement répété.

SPECIFICATIONS 7-1 SPECIFICATIONS Modèle HX-80N HX-80NAM Méthode de détection Infrarouge passif Couverture PIR 24,0 m × 2,0 m (80' × 6'7") de largeur/20 zones Distances limites PIR 6,5 m, 10,0 m, 13,0 m, 18,0 m (22', 33', 42', 59') Vitesse détectable 0,3 m/s – 1,5 m/s (1'/s – 4'11"/s) Sensibilité 2,0°C (3,6°F) (à 0,6 m/s) Alimentation 9,5 – 18 V DC Consommation de courant 35 mA (max.) à 12 V DC 40 mA (max.) à 12 V DC Période d'alarme 2,0 ±1 sec. Période de chauf Approx. 60 sec. (la LED clignote) Sortie alarme Contact forme C 28 V DC 0,2A (max.) Sortie autoprotection Form C. 28 V DC, 0.1 A (max.), active quand le capot est enlevé. Sortie défaut – N.C. 28 V DC, 0,1 A (max.) Entrée Aux N.C. 28 V DC, 0,1 A (max.) Indications LED Allumée/Clignotante: Préparation, Alarme Allumée/Clignotante: Préparation, Alarme, Défaut Interférences RF Pas d’alarme 10 V/m Température de fonctionnement -20 – +60°C (-4 – +140°F) Humidité 95% max. Etanchéité IP55 Montage Sur mur Hauteur de montage 2,5 – 3,0 m (8'2" – 9'10") Rotule d'ajustement Vertical: ±20° Horizontal: ±95° Poids 720 g (25,4 oz.) Accessoires Rotule, Vis (4 × 20 mm) × 4

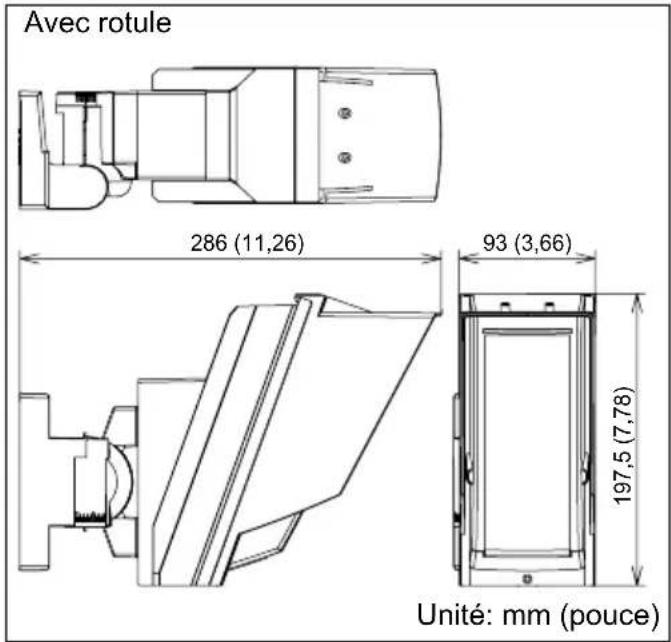

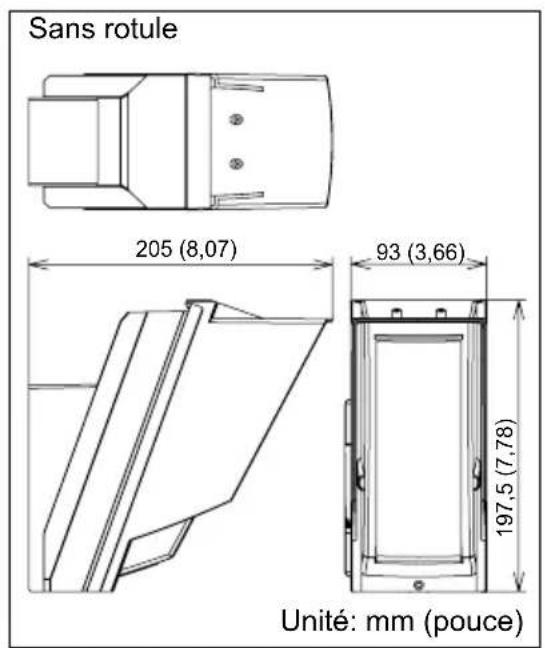

• Les spécifications et le design peuvent être modifiés sans préavis. - 19 -- 20 - 7-2 DIMENSIONS 93 (3,66) 197,5 (7,78) 286 (11,26) 205 (8,07) 93 (3,66) 197,5 (7,78) Cet ensemble est conçu pour détecter l'intrusion et commander une centrale d'alarme. Le détecteur étant un système d'alarme complet, le constructeur ne peut être tenu pour responsable en cas de vol ou d'effraction. Ce produit est conforme à la directive EMC 2004/108/EC. Avec rotule Unité: mm (pouce) Sans rotule Unité: mm (pouce)
