DW60R7070UG - Lave-vaisselle SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A+++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes, dont Eco, Intensif, Rapide, et Auto
Fonctionnalités spéciales	Technologie de séchage à air, Smart Control via application mobile
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et affichage LED
Maintenance	Filtres lavables, cycle de nettoyage automatique
Sécurité	Système de sécurité Aqua Stop, verrouillage enfant
Informations générales	Poids : 50 kg, Garantie : 2 ans, Niveau sonore : 44 dB

FOIRE AUX QUESTIONS - DW60R7070UG SAMSUNG

Pourquoi mon lave-vaisselle SAMSUNG DW60R7070UG ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué.

Pourquoi mon lave-vaisselle fait-il des bruits étranges ?

Des bruits peuvent être causés par des objets coincés dans le bras d'aspersion ou le filtre. Vérifiez et nettoyez ces éléments.

Quelle est la durée normale d'un cycle de lavage ?

La durée d'un cycle de lavage peut varier entre 1h30 et 3h, selon le programme choisi.

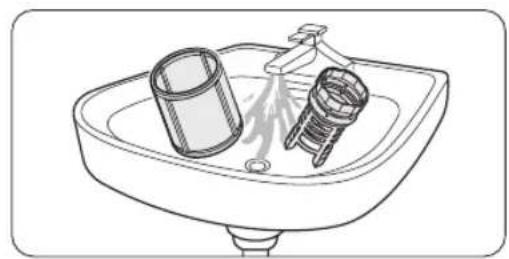

Comment nettoyer le filtre de mon lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau courante et replacez-le une fois sec.

Pourquoi ma vaisselle reste-t-elle sale après le lavage ?

Assurez-vous de ne pas surcharger le lave-vaisselle et utilisez un produit de lavage approprié. Vérifiez également l'état du bras d'aspersion.

Le lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur spécifique et suivre les instructions de dépannage.

Comment régler la dureté de l'eau ?

Accédez au menu des réglages du lave-vaisselle et ajustez le niveau de dureté de l'eau en fonction de votre région.

Est-il normal que de l'eau reste au fond du lave-vaisselle après un cycle ?

Un peu d'eau peut rester en fin de cycle, mais si l'eau s'accumule, vérifiez le filtre et le tuyau de drainage.

Que faire si mon lave-vaisselle dégage une odeur désagréable ?

Nettoyez le filtre et le bras d'aspersion, et vérifiez qu'aucun aliment ne reste coincé. Un cycle de nettoyage peut également aider.

MODE D'EMPLOI DW60R7070UG SAMSUNG

Manuel d'utilisation

Sériès DW6R707/DW6R705/DW6R704

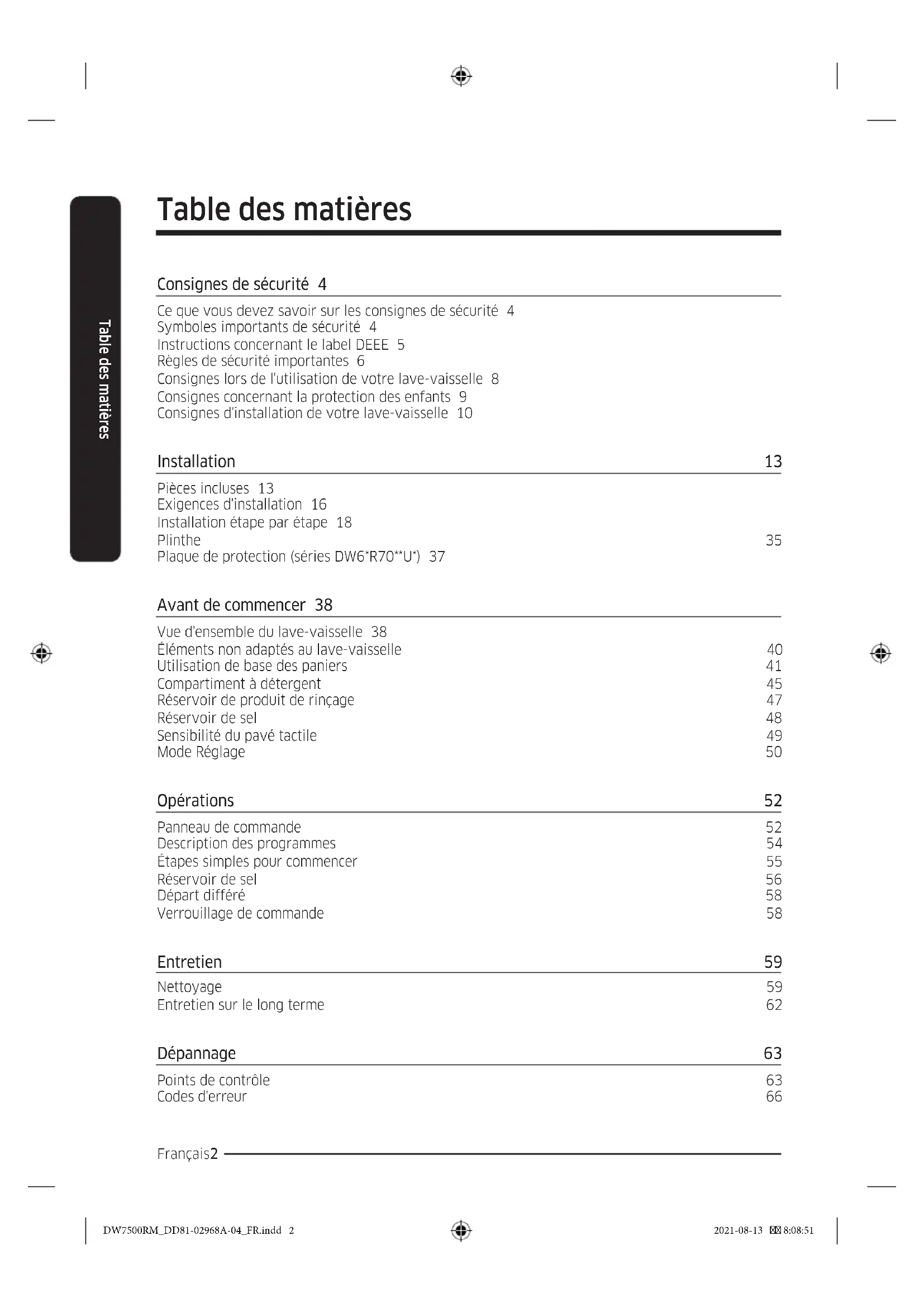

Table des matieres

Consignes de sécurité 4

Ce que vous doivent savoir sur les consignes de sécurité 4

Symboles importants de sécurité 4

Instructions concerning le label DEEE 5

Régles de sécurité importantes 6

Consignes lors de l'utilisation de votre lave-vaisselle 8

Consignes concernant la protection des enfants 9

Consignes d'installation de votre lave-vaisse 10

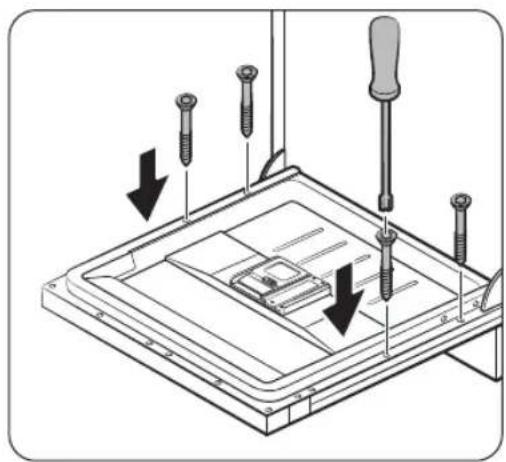

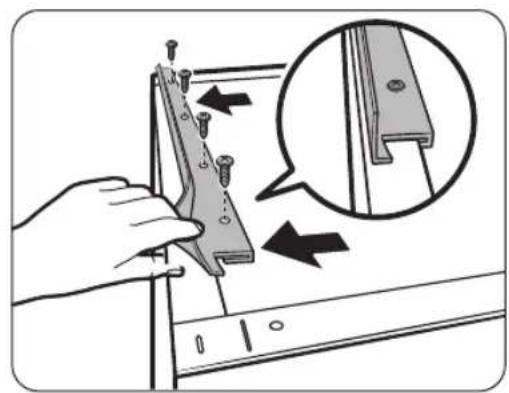

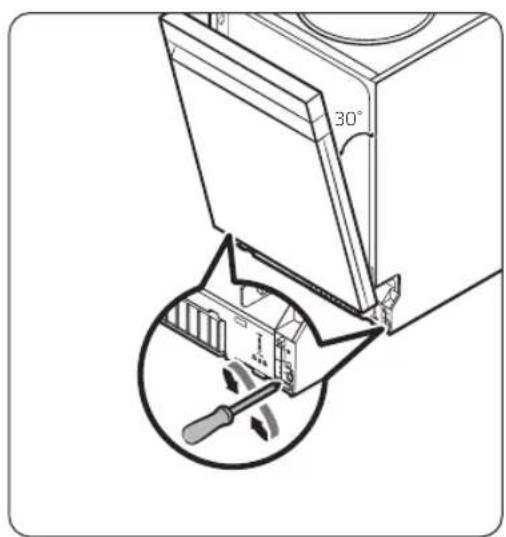

Installation 13

Pièces incluses 13

Exigences d'installation 16

Installation etape par etape 18

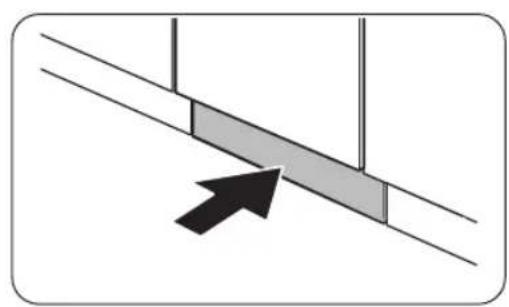

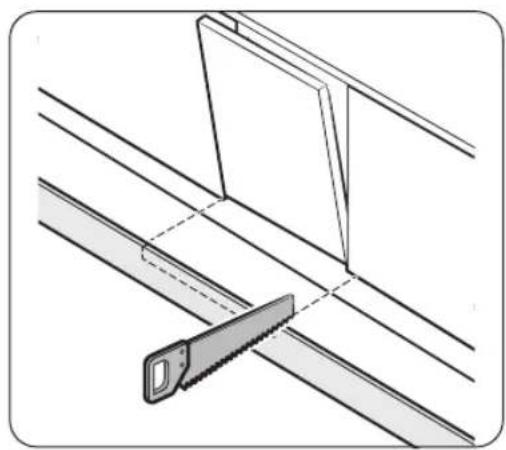

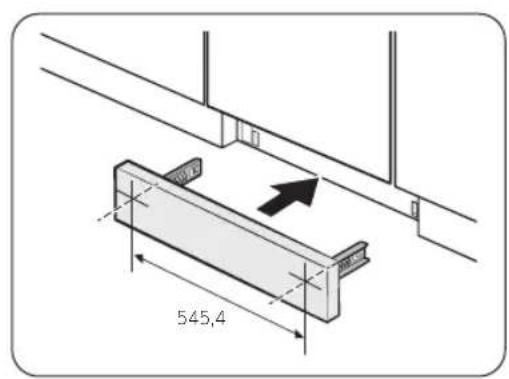

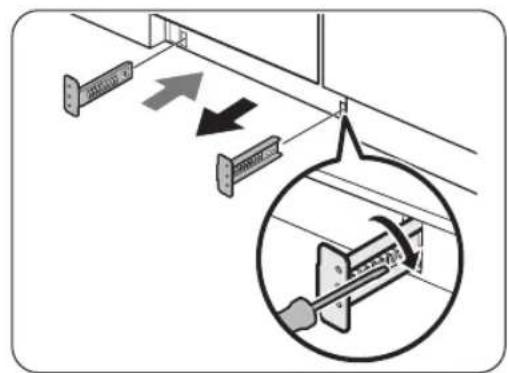

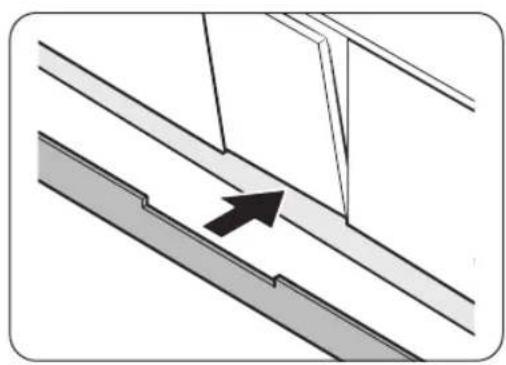

Plinthe

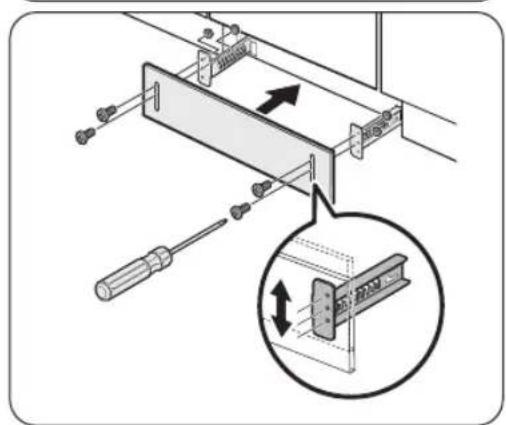

Plaque de protection (series DW6R70U) 37

Avant de commencer 38

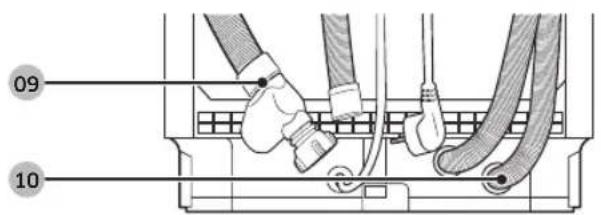

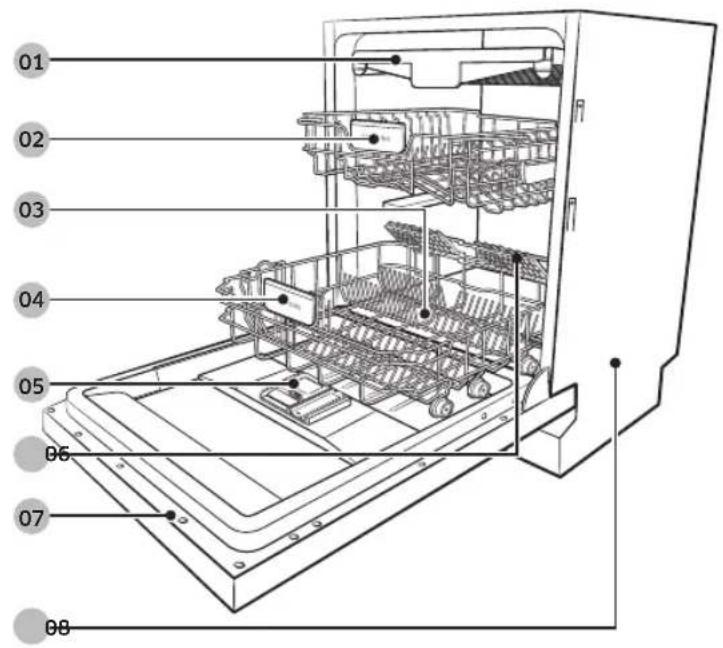

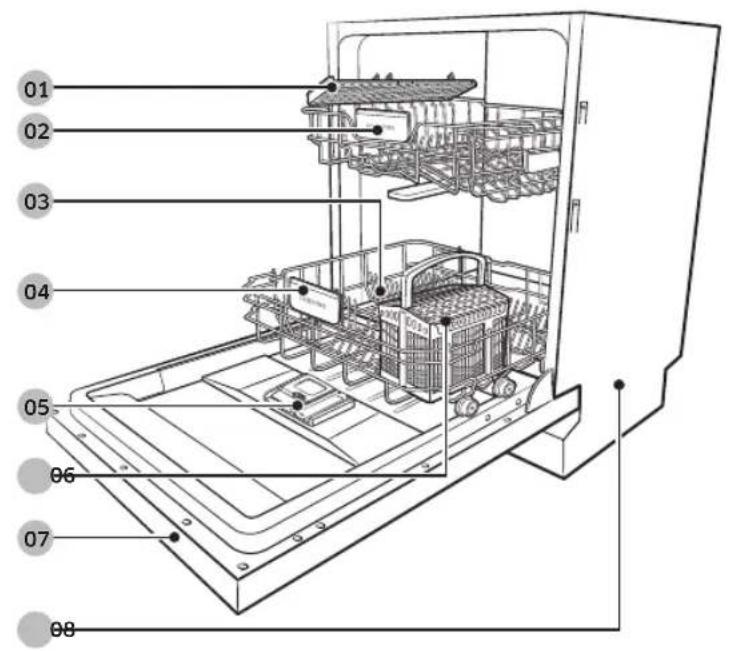

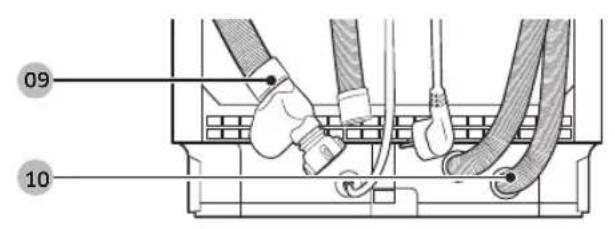

Vue d'ensemble du lave-vaisselle 38

Éléments non adaptés au lave-vaisse 40

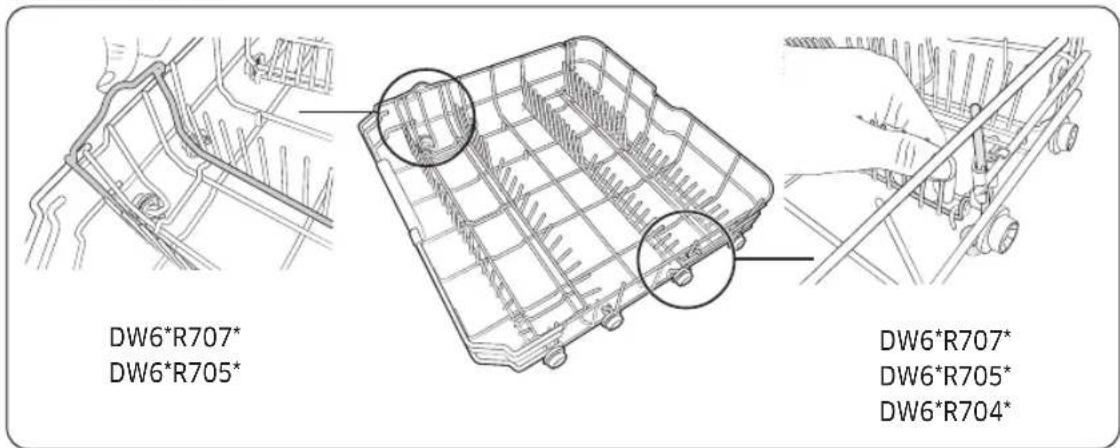

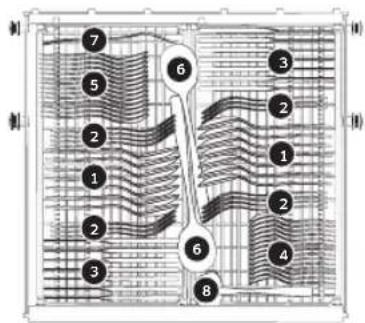

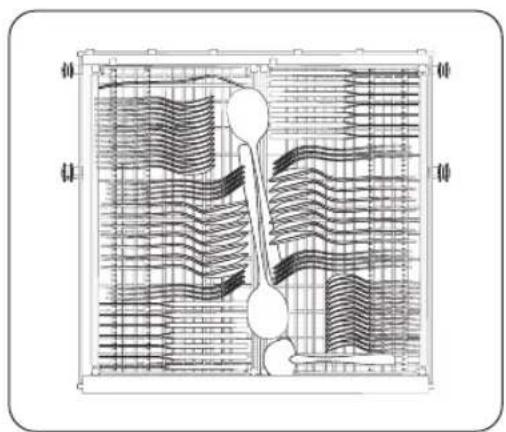

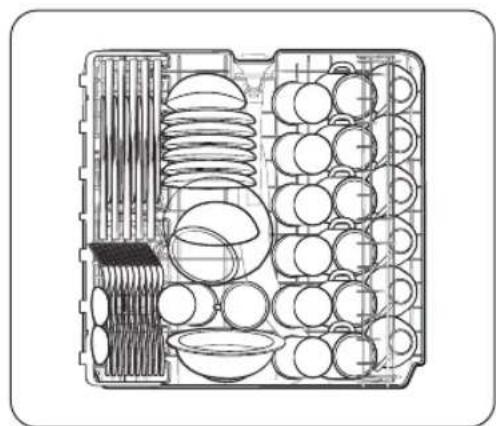

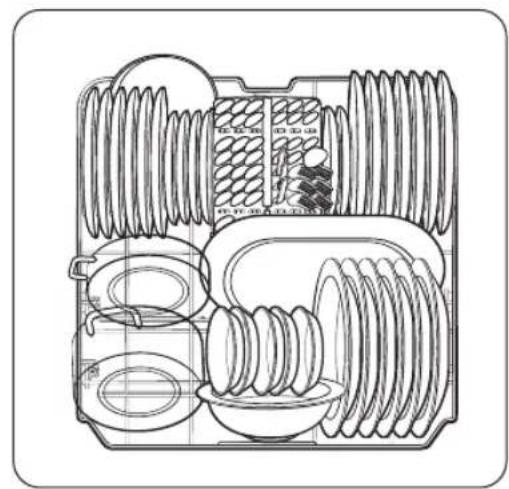

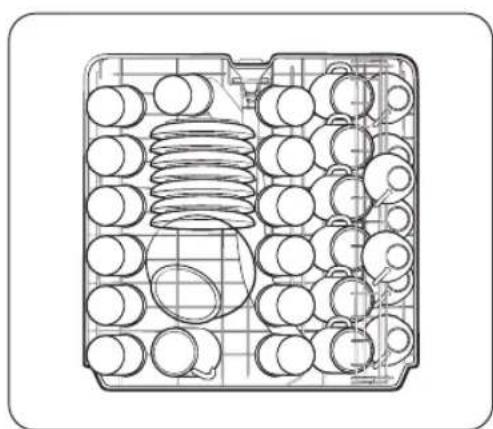

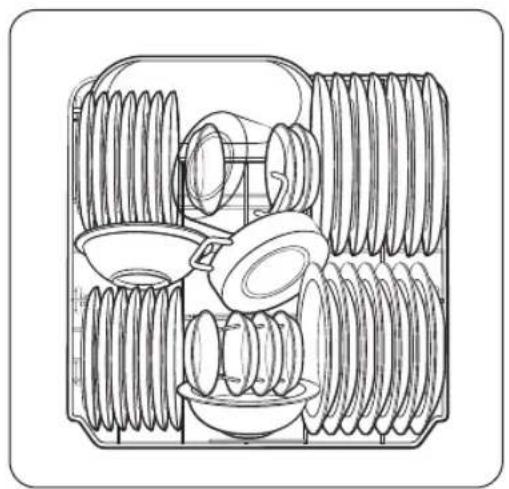

Utilisation de base des paniers 41

45

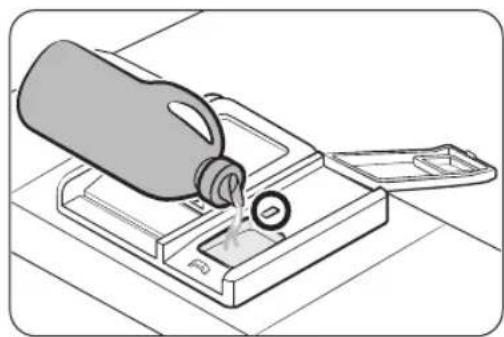

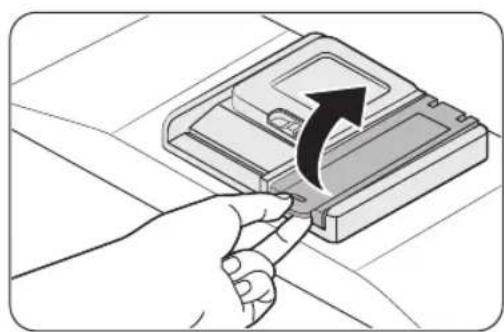

Réservoir de produit de rinceage 47

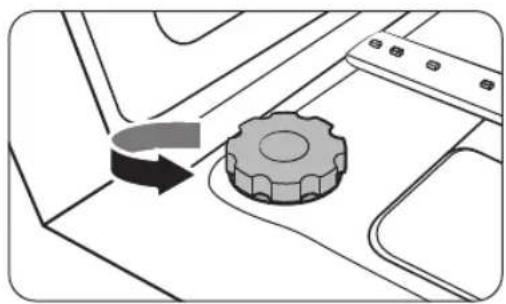

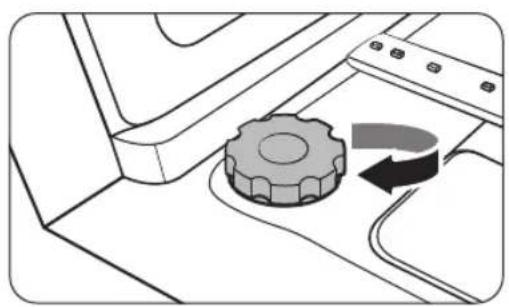

Reservoir de sel 48

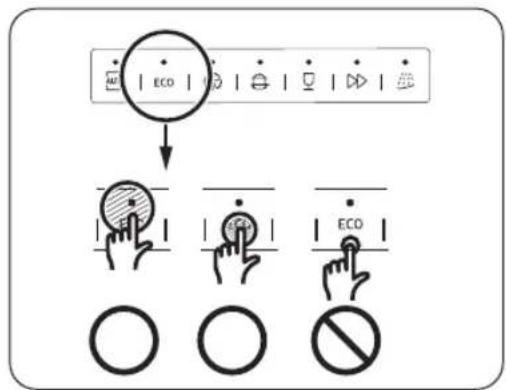

Sensibilité du pavé tactile 49

Mode Réglage 50

Opérations 52

Panneau de commande 52

Description des programmes 54

Étapes simples pour commencer 55

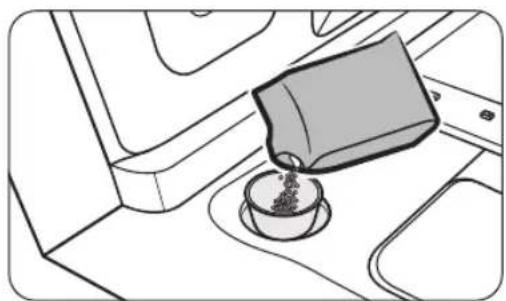

Reservoir de sel 56

Départ différé 58

Verrouillage de commande 58

Entretien 59

Nettoyage 59

Entretien sur le long terme 62

Dépannage 63

Points de contrôle 63

Codes d'erreur 66

Francais2

Tableau des programmes 67

Annexe 69

Transport/déplacement 69

Protection contre le gel 69

Mise au rebut du lave-vaisselle et preservation de I'environnement 69

Caracteristiques techniques 70

Pour le test standard 71

Français 3

Consignes de sécurité

Félicitations pour l'acquisition de votre nouveau lave-vaiselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre apparéil. Veuillez le litre attentivement afin de profiter pleinement des nombres avantages et fonctions qu'offre votre lave-vaiselle.

Ce que vous doivent savoir sur les consignes de sécurité

Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel apparéil et conserveze-le en lieu sur à proximité de l' apparéil afin de pouvoir vous y reporter ultérieurement. Utilisez cet apparéil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel).

Les averissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle.

Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lavevaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'ajretissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez cette centre de dépannage le plus proche ou recherche de l'aide et des informations en ligne sur www.samsung.com.

Symboles importants de sécurité

Signification des icones et des symboles utilisés dans ce manuel :

AVERTISSEMENT

Les situations ou manipulations dangereuses pouvant entrainer de graves blessures, la mort et/ou des dommages matériels.

ATTENTION

Situations ou manipulations dangereuses pouvant entrainer des blessures et/ou des dommages matériels.

REMARQUE

Indique la presence d'un risque de blessure ou de dommage matériel.

Ces symboles d'advertisement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer.

Conservez ces instructions en lieu sur et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

Français4

Instructions concerning le label DEEE

Lesbons gestes de mise au rebut de ce produit (Déchets d'équipements, électriques et Electroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrélée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spécifiques à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via Samsung.com.

Français 5

Consignes de sécurité

Règles de sécurité importantes

Afin de réduire les risques d'incendie, délectrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

1. Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) inexplémentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
2. Pour l'utilisation en Europe : Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et complènent les dangers impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectués par des enfants sans surveillance.
3. Les enfants doivent être sous la surveillance d'un adulte pour veiller à ce qu'ils ne jouent pas avec l'appareil.
4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplace par le fabricant, son répartateur/agréé ou par toute personne qualifiée afin d'éviter tout danger.
5. Les jours de flexibles neufs fournis avec l'appareil doivent

Français6

etre installés et les anciens ne doivent pas etre réutilisés.

1. Dans le cas d'appareils相对较ient des orifices de ventilation à leur base, ces orifices ne doivent pas été obstrués par un tapis.
2. Pour l'utilisation en Europe : Les enfants âgés de moins de 3 ans doivent être tenus à l'écart ou faire l'objet d'une surveillance permanente.
3. ATTENTION: Afin d'éviter tout danger consécutif au réarmement du disjoncteur thermique par inadvertance, cet apparéil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité.
4. AVENTISSEMENT : les couteaux et autres ustensiles pointus doivent etre charges dans le panier pointes vers le bas, ou places a l'horizontal.

Cet apparéil est destiné à une utilisation domestique ou similaire, par exemple :

• espace cuisine réservé au personnel de magasins, bureaux ou autres environnementes professionnels ;
  fermes;
• par les clients d'hôts, motel et autres lieux résidentiels;
• lieux de type « bed and breakfast »

Français 7

Consignes de sécurité

Consignes lors de l'utilisation de votre lave-vaisse

Ce lave-vaisselle n'est pas concu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel pu professionnel tel que:

Magasins
Bureau et salles d'exposition
et par les résidents dans des établissements tel que :
Hôts et pensions de famille.

Il doit être uniquement utilisé comme apparéil domestique tel que spécifique dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révérer dangereux.

Le fabricant ne peut etre tenu responsable des dommages resultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e).

N'utilise pas de solvants dans le lave-vaisselle. Risque d'explosion.

N'inhalez ni n'ingrez jamais de détergent pour lave-vaisse. Les détergents pour lave-vaisse contiennent des ingrédents irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un medecin si vous avez avale ou inhale du détergent.

Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus.

Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé.

N'utilisez que des détergents et produits de rincege formulés pour les lave-vaisse. N'utilisez pas de liquide-vaisse.

N'utilisez pas d'agent de nettoyage acide et fort.

Ne remplissez pas le réservoir de produit de rincage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé.

Le replissage accidentel du réservoir de sel avec du détergent pour lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel pour lave-vaisselle recommendé avant de replir le réservoir de sel.

Utilisez uniquement du sel regénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles deContaining des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur.

Dans un apparéil équipé d'un panier à couverts (en fonction du modulo), les couverts sont nettoyés et séché s plus efficacement s'ils sont places manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut.

Les éléments en plastique qui ne supportent pas le lavage à l'eau chaude, tels que les recipients en plastique jétables ou les couverts et la vaisse en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer.

Sur les modèles équipés de la fonction Delay Start (Départ différé), assurez-vous que le réserve est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomerer s'il

Français8

est versé dans un réservoir humide et peut ne pas être complètement dispersé.

les couteaux et autres ustensiles pointus doivent etre chargés dans le panier pointes vers le bas, ou places à l'horizontal.

Consignes concernant la protection des enfants

Cet apparéil n'est pas un jouet! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprehendentron pas les dangers potentiels que représenté l' apparéil. Ils doivent être surveillés pendant que vous travailliez dans la cuisine. Les enfants courent également le risque de s'enferment eux-memes en jouant dans le lave-vaisselle.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et complènent les dangers impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas été effectuels par des enfants sans surveillance.

Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairément expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation.

GARDEZ LES DETERGENTS HORS DE PORTE DES ENFANTS!

Les détergents pour lave-vaisse contiennent des ingrédents irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie.

Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartment.

Consultez immédiatement un médecin si vous enfant a ingéré ou inhale du détergent.

Français 9

Consignes de sécurité

Consignes d'installation de votre lave-vaiselle

Avant d'installer l'appareil, vérifie l'absence de dommages externes visibles. En aucune circumstance vous devez utiliser un apparéil endommagé. Un apparéil endommagé peut être dangereux.

Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d'ensemble du lave-vaisselle » en page 38.)

Le lave-vaisselle ne doit pas etre installe devant une prise electrique afin d'eviter tout risque de surchauffe ou d'incendie si le lave-vaisselle venait a etre poussedeussus.

Le lave-vaiselle ne doit pas etre installe sous une table de cuisson. Les temperatures rayonnantes elevées qui sont parfois generées par une table de cuisson peuvent endommager le lave-vaiselle. Pour la meme raison, il ne doit pas etre instalé a proximite de foyers ouverts ou autres appeareils qui diffusent de la chaleur, tels que des radiateurs etc.

Ne raccordez pas le lave-vaiselle à la prise murale tant qu'il n'a pas ete compltelement installe et que tous les reglages des ressorts de la porte ne sont pas effectués.

Avant de raccorder l'appareil, vérifie que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondant à celles de la prise murale. En cas de doute, consultez un electricien qualifié.

La sécurité électriche de cet appeareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par unElectricien qualifié.

Le fabricant ne peut etre tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple).

Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple).

Cet apparéil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuee par un ingénieur convenablement qualifié.

Français10

Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau.

Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long.

L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des règlementations de sécurité locales et nationales en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés.

Le système intégre d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies :

Le lave-vaiselle est correctement installé et raccordé.
- Le lave-vaisse est correctement entretenu et les pieces sont replacées si cela est nécessaire.
- Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple).
- Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité.

Un apparéil endommagé peut être dangereux. Si le lave-vaisse est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service de dépannage.

Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuees par un technicien qualifié.

Les composants défectueux doivent être uniquement replacés par des pieces de rechange d'origine. Seules ces pieces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil.

Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise).

Si le cable de connexion est endommagé, il doit être remplace par un cable spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé.

Dans les pays ou certaines zones peuvent etre infestees par des blattes ou autres vermines, voirlez a tous gader l'appareil et ses alentours dans un bon etat de propriete. Tout dommage provoque par les blattes ou autres vermines n'est pas couvert par la garantie.

Francais 11

Consignes de sécurité

Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

• celle-ci est coupée à la prise murale et la fiche retiree, ou
• celle-ci est coupée au niveau du secteur, ou
• le fusible du secteur est déconnecté, ou bien encore
• le fusible visse est retire (dans les pays ou cela est applicable).

N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant.

N'ouvre jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des defaults fonctionnels ou une electrocution.

Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuees par un technien de service autorise par le fabricant. Dans le cas contraire la garantie devient non valide.

Lors de l'installation de l'appareil, assurez-vous de la presence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière de l'appareil afin d'assurer une ventilation appropriée. S'il n'y a pas suffisamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures.

Assurez-vous que le niveau de durée de l'eau du lave-vaisselle est correct pour votre région.

(Reportez-vous à la section « Réservoir de sel » en page 48.)

Français12

Installation

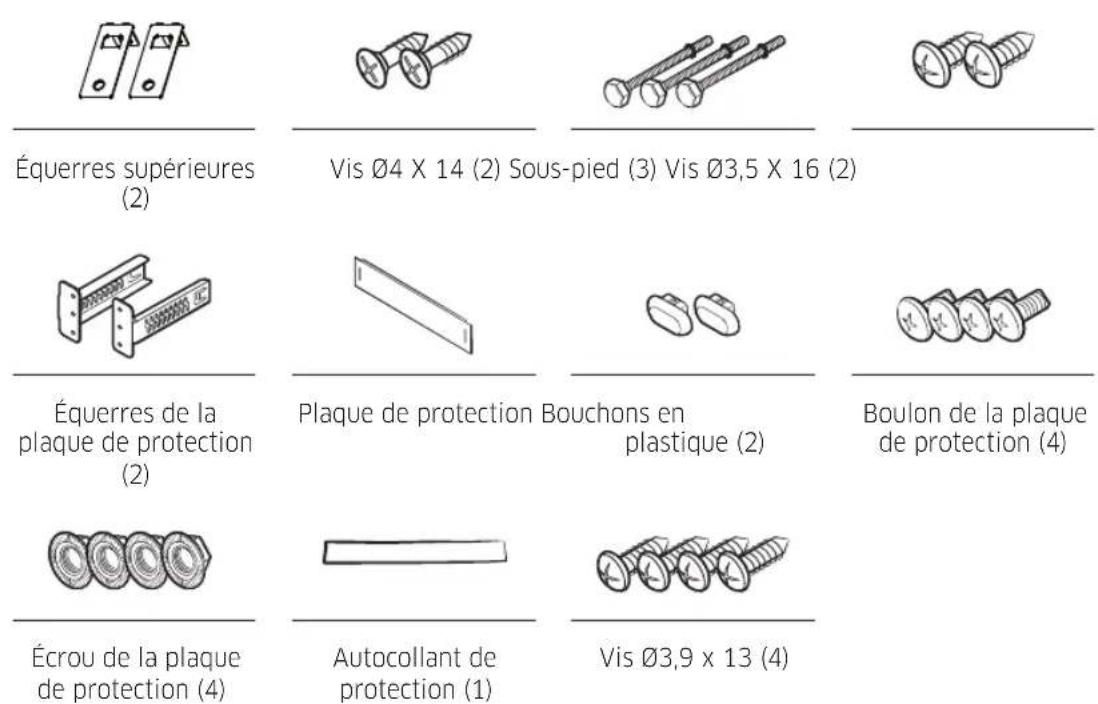

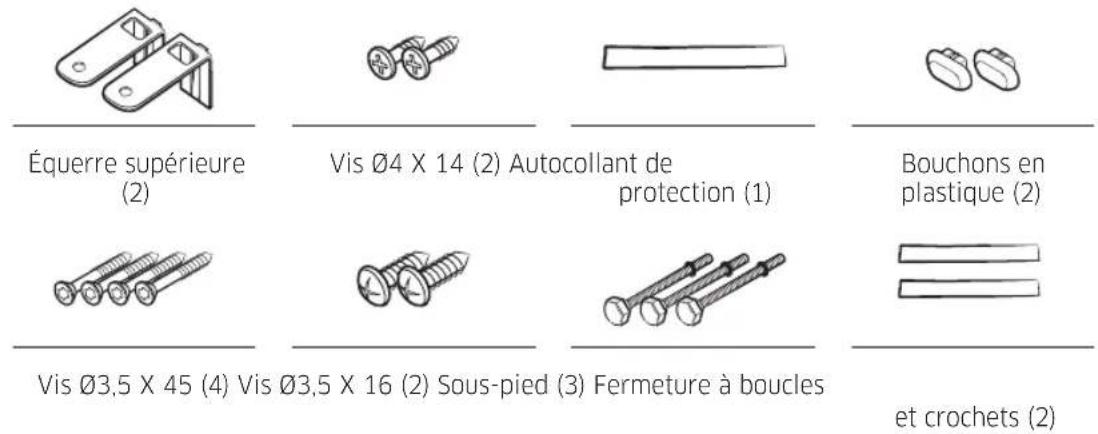

Pièces incluses

Assurez-vous que toutes les pieces sont presents dans l'emballage de l'appareil. Si vous avez une question concernant le lave-vaisselle ou les pieces, contactez un centre d'assistance clientèle Samsung local ou le magasin où vous avez acheté l'appareil. Le lave-vaisselle peut avoir une apparcènce différente en fonction du modele et du pays.

ATTENTION

Après déballage du lave-vaisse, tenez les emballages hors de portée des enfants pour des raisons de sécurité.

Modèles DW6*R707* uniquely

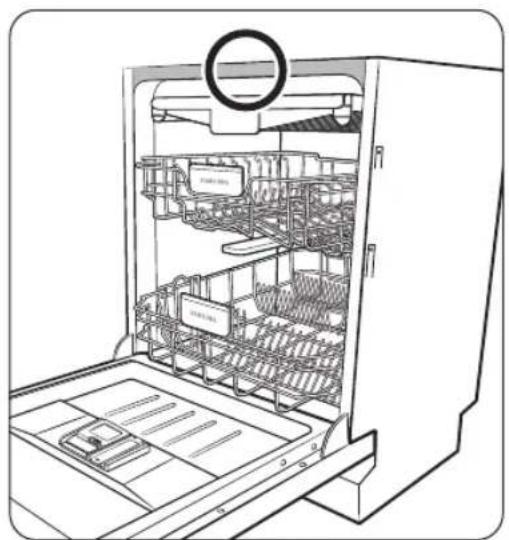

Garniture supérieure (1)

Modèle FBI (completement encascrables), DW6*R70**BB

Equerre supérieure (2)

Vis 04 X 14 (10) Autocollant de protection (1)

collant de protection (1)

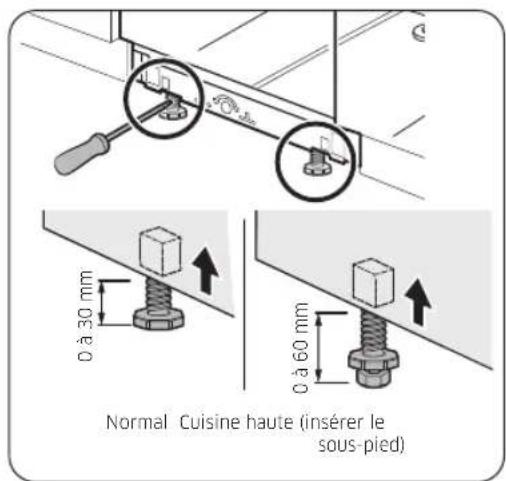

Vis 03,5 X 45 (4) Vis 03,5 X 16 (2) Support de porte (2) Sous-pied (3)

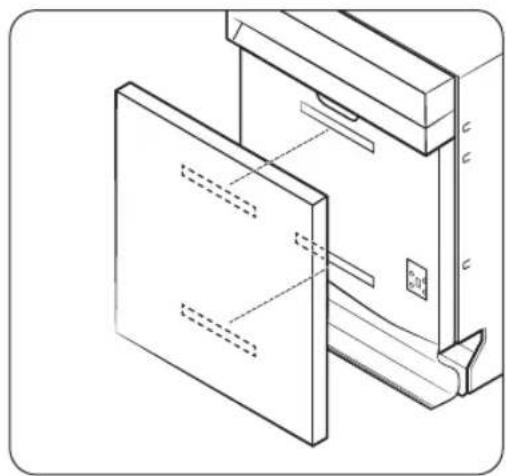

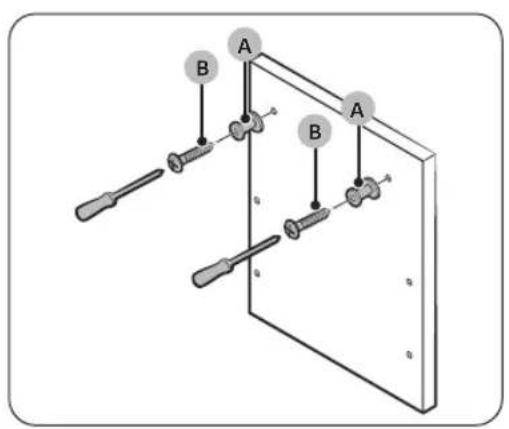

Fixation du panneau personnelé (supports de panneau en bois, 2)

Vis 03,5 X 25 (2) Vis 03,9 X 13 (4)

Francais 13

Installation

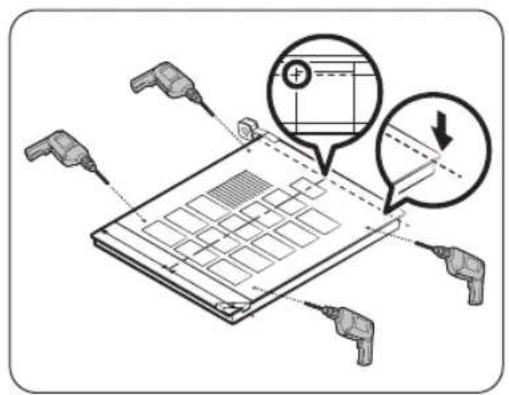

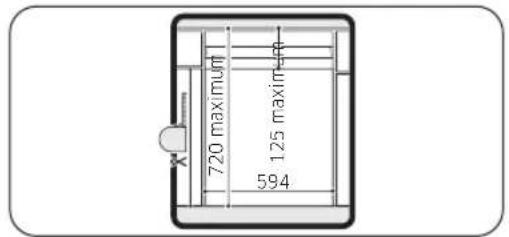

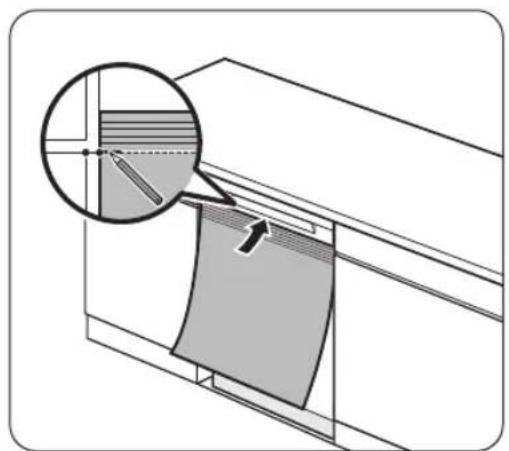

Modèles SBI (semi-encastrables), DW6R70S

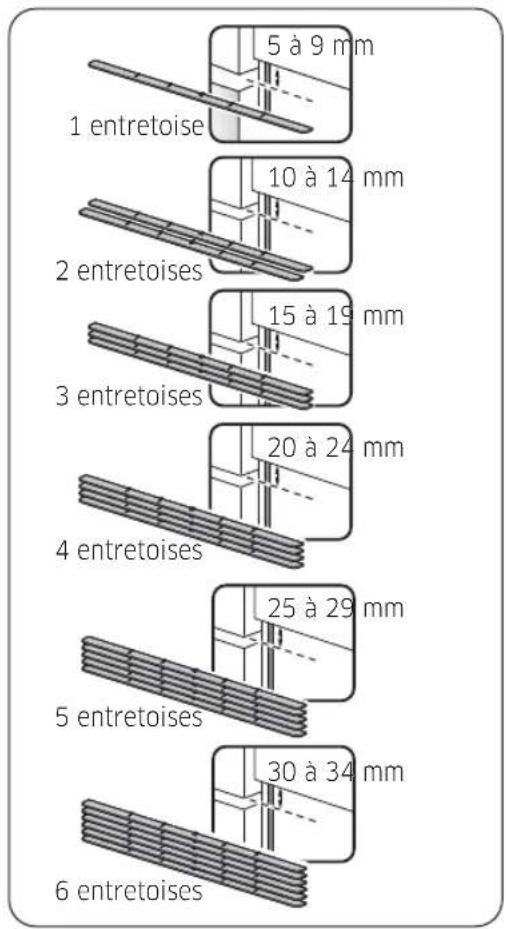

Entretoise en bois (6) Vis 03,9 x 13 (4)

Modèlees BU (Built Under) (sous plan de travail), DW6R70U

Français14

Kit d'installation (non fourni)

Collier de serrage

Outils requis (non fournis)

Lunettes de sécurité Gants Lampe de poche Clé (22 mm) pour le

pied avant

Tournevis Torx T15 Pinces Prince coupante Ruban à mesurer

Crayon Tournevis cruciforme Tournevis à tête

plate

Couteau

Niveau Scie-cloche

(80-100 mm)

Français

Installation

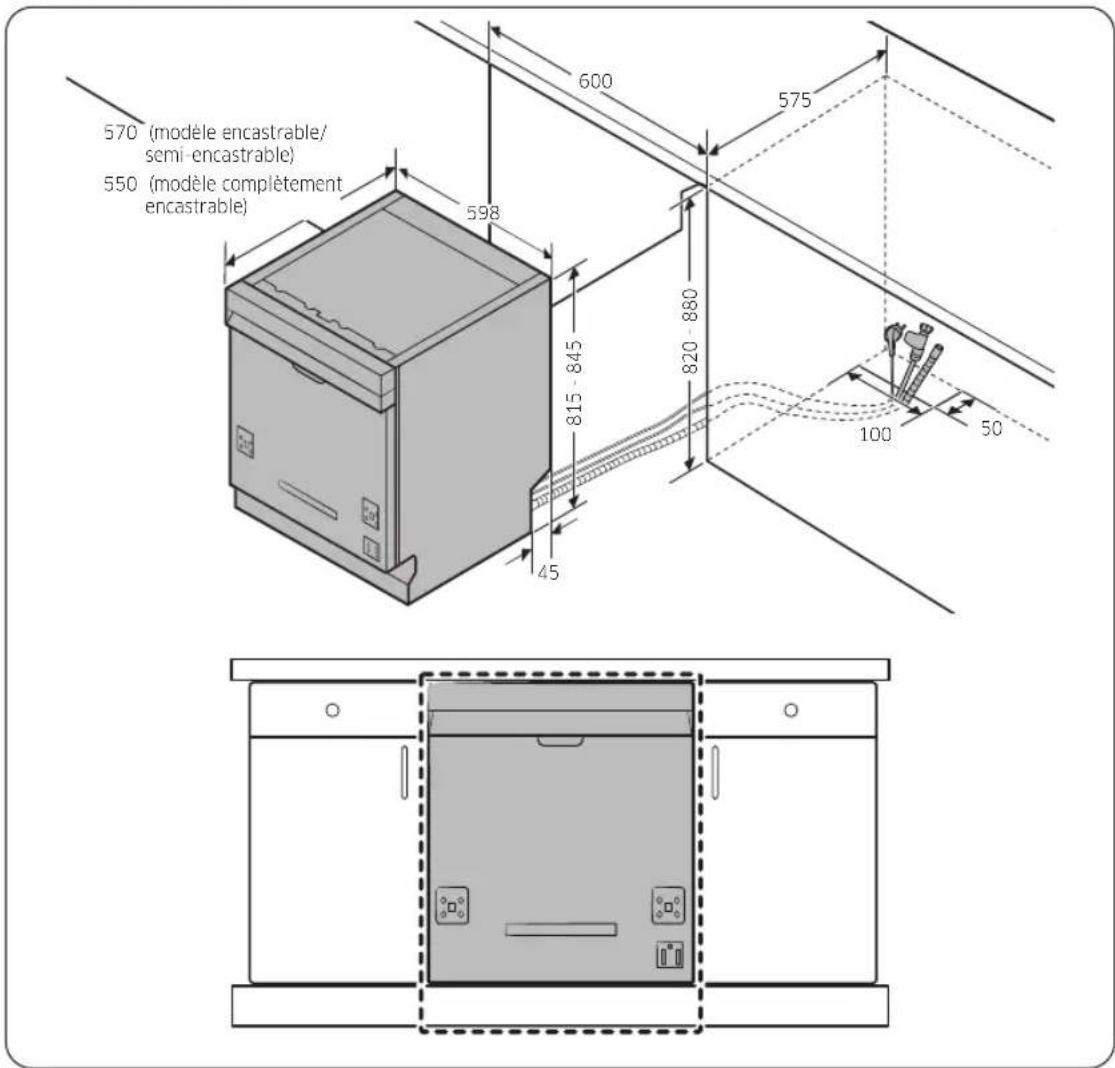

Exigences d'installation

Afin d'eviter tout risque d'incendie, d'électrocution ou de blessure, tout le cablage et le système de mise à la terre doivent être effectués par un technician qualifié.

Alimentation électrique

• Un circuit de dérivation individuel 220 à 240 V, 50 Hz, dédié uniquement au lavevaisselle
• Une prise de courant avec une intensité admissible maximaile de 16 A (maximum 11 A pour le lave-vaiselle)

AVERTISSEMENT

N'utilisez pas de rallonge.
Utilisez uniquement la fiche d'alimentation qui est fournie avec le lave-vaisselle.
- Une fois l'installation terminée, vérifie si la fiche d'alimentation n'est pas piée ou endommagée.

Mise à la terre

Pour une mise à la terre permanente, le lave-vaisse doit être correctement relié à la terre sur un système de cablage permanent ou métallique mis à la terre. Le conducteur de mise à la terre doit suivre les conducteurs du circuit puis estre relié à la borne ou au fil de mise à la terre sur le lave-vaisse.

AVERTISSEMENT

• Ne branchez pas le cable de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent cause une électrocution.
• Ne modifies pas la fiche d'alimentation du lave-vaiselle. Si la fiche d'alimentation ne rentre pas dans la prise, faites installer une prise appropriée par un electricien qualifié.

Alimentation en eau

• Le tuyau d'arrivée d'eau doit supporter une pression d'arrivée d'eau comprise entre 0,04 et 1 MPa.
• La température de l'eau doit être inférieure à 60^ .
• Un robinet d'arrêt avec un filtagme male de 3/4" doit être installé sur le robinet d'eau.

Pour réduire le risque de fuites :

Assurez-vous que les robinets d'eau sont facilement accessibles.
- Fermez le robinet d'eau lorsque le lavevaisselle n'est pas utilisé.
- Vérifiez régulierement l'absence de fuites au niveau des raccords du tuyau d'eau.
Pour arrerter toute fuite, rétablissez l'étanchéité des joints et des raccords du tuyau d'eau à l'aide de ruban adhési en teflon ou d'un composé d'étanchéité.

Aqua Stop

L'Aqua Stop est un composant électrique qui est concu pour prévenir les fuites d'eau. L'Aqua Stop est fixé sur le tuyau d'eau et coupe automatiquement le début d'eau dans l'eventualité d'un endommagement du tuyau.

ATTENTION

• Manipulez l'Aqua Stop avec soin.
• Ne neouez et nevrillez pas le tuyau d'eau qui est relié à l'Aqua Stop. Si l'Aqua Stop est endommagé, fermez les robinets d'eau et débranchez la fiche d'alimentation immédiatement. Ensuite, contactez un centre d'assistance clientèle Samsung local ou un technicien qualifié.

Francais16

Evacuation

Si vous utilisez un système d'évacuation dédié uniquement au lave-vaisselle, raccordez le tuyau d'évacuation à un système d'évacuation qui se trouve à une hauteur comprise entre 30 et 70 cm du sol. Raccorder le tuyau d'évacuation à un système d'évacuation qui se trouve à plus de 80 cm au-dessus du sol peut entraîner le reflux de l'eau evacuée.

Sol

Pour des raisons de sécurité, le lave-vaisselle doit être installé sur un sol stable et solide. Les sols en bois peuvent nécessiter un renforcement pour diminuer les vibrations. Évitez de l'installer sur de la moquette ou des dalles souples. La moquette et les dalles souples constituent des facteurs de vibrations qui peuvent déplacer lentement votre lavevaisselle lorsqu'il fonctionne.

AVERTISSEMENT

N'installez le lave-vaiselle sur une structure mal soutenue.

Température ambiente

N'installez pas le lave-vaisselle dans une zone exposée à des températures glaciales. Le lave-vaisselle contiendra toujours un peu d'eau résiduelle dans le robinet d'eau, la pompe à eau et le tuyau d'eau. Si l'eau gèle dans le lave-vaisselle ou dans les tuyaux, elle risque d'endommager l'appareil et ses composants.

Cycle d'essai

Après avoir installé le lave-vaisselle, lancez un programme Lavage rapide pour vous assurer que le lave-vaisselle est correctement installé.

Francais 17

Installation

Installation étape par étape

La procedure d'installation peut différer selon les modèles.

ÉTAPE 1 Choisir un emplacement

Choisissez un emplacement repondant aux conditions suivantes.

• Le sol de la pierce可以选择 doit pouvoir supporter le poids du lave-vaisse.
• Choisissez un endroit situé pres d'un écier, à proximé d'une arrivée d'eau, d'un système d'évacuation et d'une prise électrique.
• Vous doivent pouvoir charger la vaissele facilement.
• Choisissez un emplacement qui vous permette d'ouvir facilement la portedu lave-vaiselle et assurez-vous qu'il y ait un espace suffisant entre I'appareil et les parois du meuble.
  La paroi arrriere ne doit pas etre obstruee.

Installation dans un nouvel emplacement

Si vous installez le lave-vaisselle à un autre endroit, suivez ces instructions avant d'installer le lave-vaisselle.

1. à l'aide d'une scie-cloche, effectuez un trou sur le côté du meuble quiporte l'évier (A).
2. Si la base à l'intérieur du meuble de l'évier est surelevée par rapport au sol de la cuisine et se trouve plus haute que les raccordements du lave-vaisse, effectuez un trou dans la base à l'intérieur du meuble et sur le côte de ce dernier (B).

REMARQUE

• Si vous remplacez un vieux lave-vaisselle, vérifie que les raccordements existants sont compatibles avec le nouveau lave-vaisselle et remplacez-les si nécessaire.
• Effectuez un trou du côte opposé du meuble si nécessaire selon l'emplacement de la prise électrique.

Francais18

Dimensions du meuble

REMARQUE

Vérifiez si la distance entre le sol et le dessous du plan de travail est supérieure à 850 mm. Si tel est le cas, insérez le sous-pied inclus dans le kit d'installation. Pour plus de détails, reportez-vous à la section suivante. Si la distance est inférieure à 850 mm, passez à l'ÉTAPE 3.

Francais 19

Installation

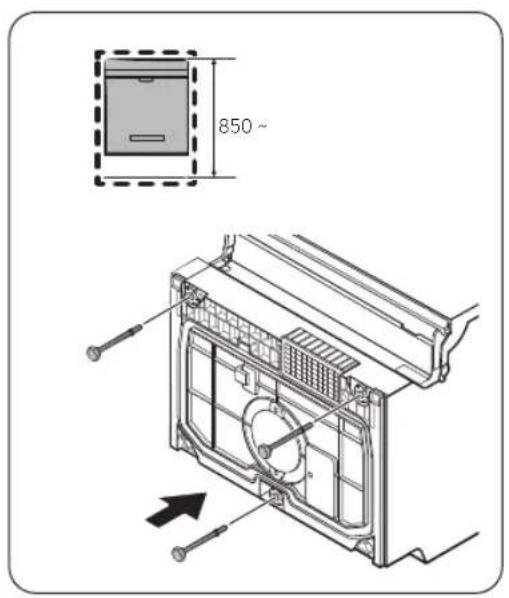

ÉTAPE 2 Pour insérer le sous-pied (sauf le modele non encastrable)

Si la distance entre le sol et le dessous du plan de travail est supérieure à 850 mm, inséré le sous-pied dans le trou situé en bas du lave-vaisselle avant de commencer l'installation.

1. Couchez le lave-vaisse sur sa face arrriere.

ATTENTION

Ne couche pas le lave-vaiselle sur l'un de ses cotes. De I'eau risque de fouir.

1. Prenez le sous-pied dans le kit d'installation, puis inserez-le dans le trou situé en bas du lave-vaisse, comme indiqué sur la figure.

ÉTAPE 3 Vérifier l'arrivée d'eau

• La pression de l'arrivée d'eau doit être comprise entre 0,04 et 1,0 MPa.
  Assurez-vous que la température de l'eau ne dépasse pas 60^ . Une eau dépassant 60^ peut entraîner un dysfonctionnement du lave-vaiselle.
  Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisse.

Français20

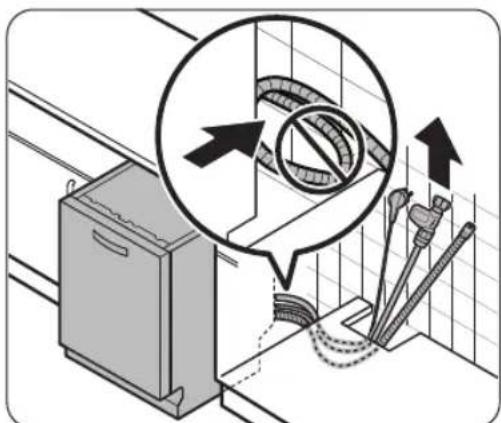

ÉTAPE 4 Disposer les tuyaux

1. Nettoyez le dessous du plan de travail.

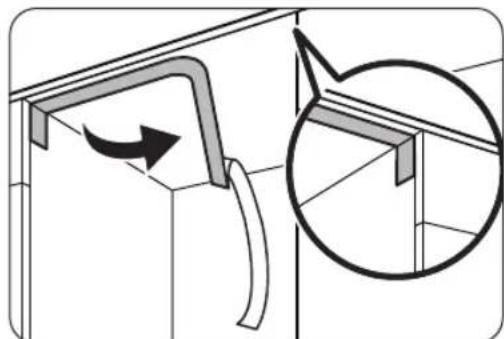

1. Apposez l'autocollant de protection comme indiqué.

1. Faites passer la fiche d'alimentation, le tuyau d'eau et le tuyau d'évacuation dans le trou de l'évier.

ATTENTION

Veillez a ne pas nouer ou marcher sur la fiche d'alimentation ou les tuyaux.
- Ne retirez pas le papier marron present au dos du lave-vaiselle. Le papier sert à garder la face arrrière qui sera contre le mur dans un bon état de propre.

Français 21

Installation

ÉTAPE 5 Installation du panneau personnelisé (pour des modèles complètement encastrables ou semi-encastrables)

Modèle FBI (completément encastrables), DW6R70*BB

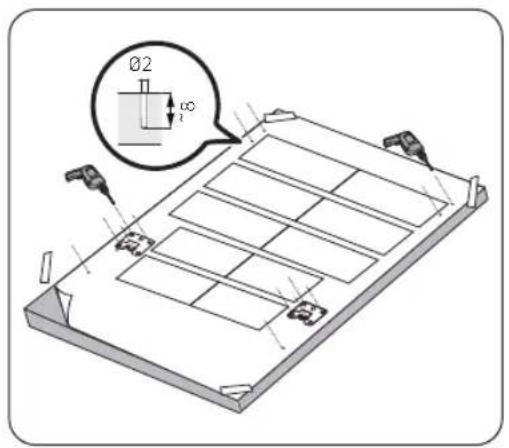

1. Placez le modele d'installation au dos du panneau personnelé et fixez-le temporairement à l'aide de ruban adhésiF transparent. Veuillez noter que l'arriere du panneau personnelé sera fixé sur la portedu lave-vaiselle.

ATTENTION

L'extrémité supérieure du panneau personnelisé doit être alignée avec l'extrémité supérieure du modele d'installation.
Utilisez un panneau personnelé compris entre 3 kg et 7 kg.
2. Marquez 14 points en suivant le modele d'installation.
3. Retirez le modele d'installation et serrez les fixations du panneau personalise (A) avec 2 vis (B,03,5 X 25) comme indiqued sur la figure.

Francais22

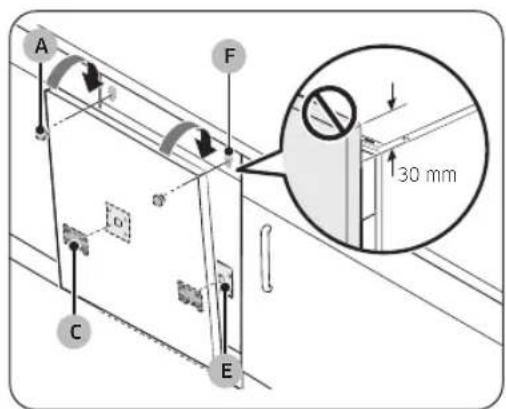

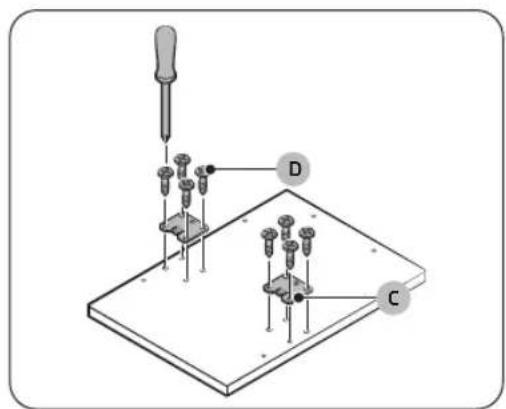

1. Serrez le support de porte (C) avec 8 vis (D, 04 × 14), comme indiqué sur la figure.

2. Insérez les supports de porte (C) sur le panneau personnelisé dans les trouss (E) situés sur la porte du lave-vaisselle pour fixer le panneau personnelisé.

3. Tout en tenant le panneau personnelé, fixez-le sur la porte et inséréz les fixations du panneau personnelé (A) dans les trous (F), comme indiqué sur la figure.
4. Poussez le panneau personnelé vers le bas pour le fixer en place.

ATTENTION

Le panneau personnelé ne doit pas dépasser de plus de 30 mm le haut du lave-vaisse.

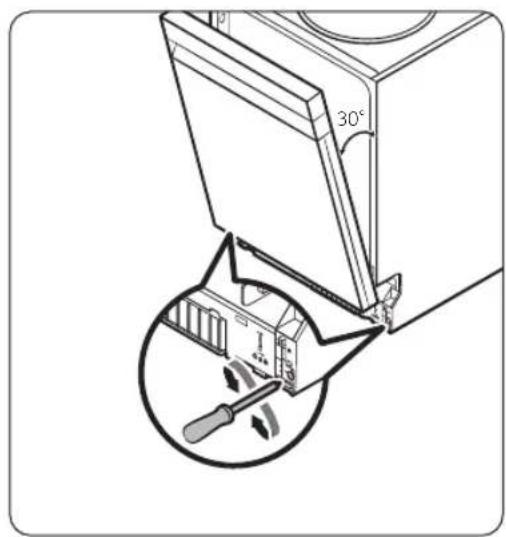

1. Reglez le niveau du ressort pendant que la porte est ouverte à environ 30 degrés. La porte doit tener sa position et ne doit pas s'ouvrir.

ATTENTION

• Ne reglez pas le niveau du ressort pendant que la porte est complètement ouverte.
• Si le panneau personnelise pese plus de 7 kg, la portepeut s'ouvrir.
• Les panneaux personalisés de plus de 7 kg ne sont pas recommendés.

Installation

oue|e)sui

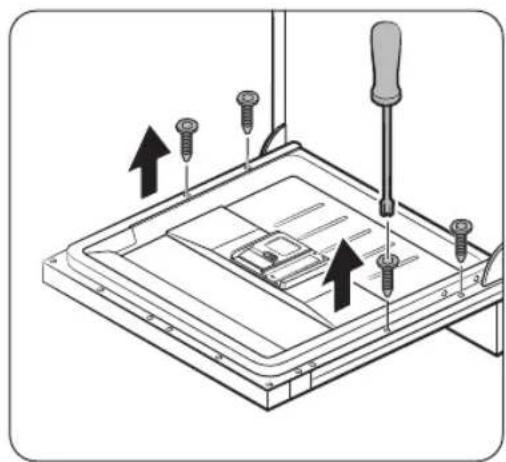

1. Ouvrez la porte du lave-vaiselle et retirez les 4 vis.

ATTENTION

Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entrainer des blessures.

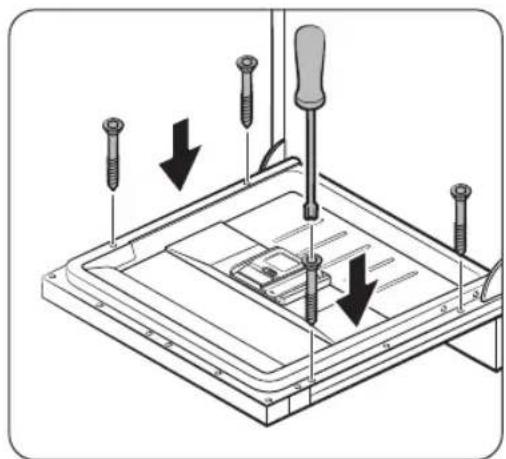

1. Fixez le panneau personnelé sur la porte en serrant les 4 vis (3,5 × 45).

Français24

Modèles SBI (semi-encastrables), DW6*R70**S*

1. Insérez entièrement le lave-vaisse sous le plan de travail.
2. Alignez le haut du modele d'installation avec le bas de la poignee de la porte du lave-vaisselle.

3. Sur la face supérieure du modele d'installation, faites le marquage sur le haut d'un meuble.

4. Placez le modele d'installation sur la face arriere du panneau personalise.Puis, alignez les marques faites sur le modele d'installation avec le haut du panneau personalise.

5. Utilisez du ruban adhesif transparent pour fixer temporairement le modele d'installation sur le panneau personnelise.
6. Sur le panneau personnelisé, marquez l'emplacement des 4 trous de vis selon le modele d'installation.
7. Retirez le modele d'installation.

REMARQUE

L'arrière du panneau personnelisé sera fixé sur la portedu lave-vaisselle.
Assurez-vous que la hauteur maximale du panneau personnelisé est de 595 mm.

ATTENTION

Utilisez un panneau personnelé compris entre 3kg et 6kg .

Français

Installation

1. Ressortez le lave-vaisselle de moitié de dessous le plan de travail en le tirant.
2. Fixez une ou plusieurs entreprises en bois dont la hauteur totale comble l'ecart present entre le meuble de I'evier et le panneau de commande.
   L'ecart ici est égal à la mesure indiquée à l'étape 5 ci-dessus.
   Pour connaître le nombre d'entretoise et leur positionnement, reportez-vous aux figures à gauche.

ATTENTION

Ne laissez pas la hauteur totale des entretoises en bois dépasser la différence de hauteur mesure. Dans le cas contraire, vous ne pourriez pas monter le panneau personnelé.

Francais26

1. Fixez les 2 fermétures à boucles et crochets sur la porte extérieure et l'arrière du panneau personnelisé, comme indiqué sur la figure.
2. Reliez les fermétures à boucles et crochets pour fixer le panneau personnelisé.
3. Ouvrez la porte du lave-vaiselle et retirez les 4 vis.

ATTENTION

Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du dessort n'est pas ajusté de façon appropriée, ce qui peut entrainer des blessures.

Installation

1. Fixez le panneau personnelé sur la porte en serrant les 4 vis (Ø4 X 43).

1. Reglez le niveau du ressort pendant que la porte est ouverte à environ 30 degrés. La porte doit tener sa position et ne doit pas s'ouvrir.

ATTENTION

• Ne reglez pas le niveau du ressort pendant que la porte est complètement ouverte.
  Si le panneau personnelise pese plus de 6 kg, la portepe peut s'ouvrir.
• Les panneaux personalisés de plus de 6 kg ne sont pas recommendés.

Francais28

ÉTAPE 6 Installation de la garniture (pour les modèles DW6*R707*)

Yououpouvezutiliserla garniture pour réduire le niveaodebruit surlesmodésDW6R707.

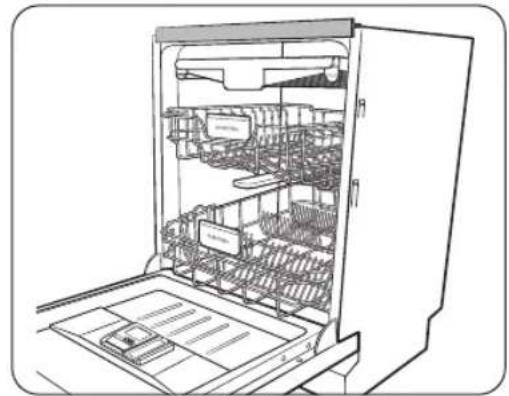

1. Pour installer la garniture supérieure, retirez le film protecteur en vinyle du ruban adhesif double face au dos de la garniture.

Francais 29

Installation

1. Insérez la partie en forme de crochet de la garniture à l'arrière du support supérieur de la cuve.
2. Serrez les vis fournies dans les quatre trous.

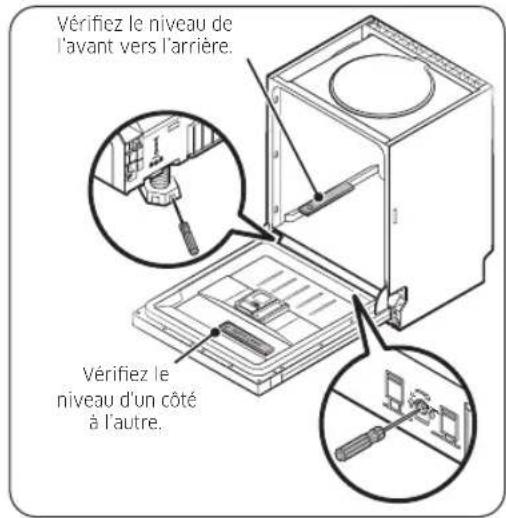

ÉTAPE 7 Mettre le lave-vaiselle de niveau

Vou pouvez ajuster la hauteur du lavevaisselle pour lemettre de niveau. Veuilleznoter que dans ces etapes,le lave-vaisselle n'est actuelflement insere qu'a moitié.

1. Utilisez le niveau pour vérifier si le lavevaisselle est de niveau.
2. Pour ajuster la hauteur à l'avant, utiliser un tournevis à tête plate (-).
   Pour abaisser le lave-vaisse, tournez le pied dans le sens antihoraire.
   Pour relever le lave-vaiselle, tournez le pied dans le sens horaire.

Français30

1. Pour ajuster la hauteur à l'arrière, insérez un tournevis cruciforme (+) sous le lavevaisselle, au centre.
2. Pour abaisser le lave-vaiselle, tournez le tournevis dans le sens horsaire.
   Pour relever le lave-vaisselle, tournez le tournexe dans le sens antihoraire.

3. Placez un niveau à bulle sur la porte et le rail des paniers à l'intérieur de la cuve comme indiqué, afin de vérifier que le lavevaisselle est de niveau.

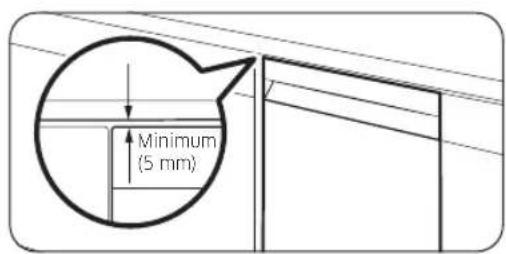

4. Laissez un écart d'au moins 5 mm entre le haut du lave-vaisselle et le bas du plan de travail.

5. Une fois l'appareil mis de niveau, vérifie si la porte s'ouvre et se ferme correctement.

Installation

ÉTAPE 8 Stabiliser le lave-vaisse

Voussouvezutiliserles équerres pour fixer le lave-vaisselle au plan de travail.Sinon,yous pouzeaussipercer lestrous lateraux pour fixerle lave-vaisselleaux parois laterales du meuble.

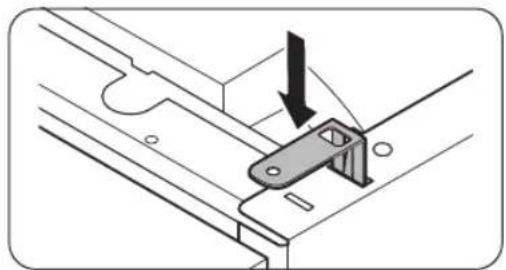

Au plan de travail à l'aide des équerres

1. Insérez les équres fournies dans les trous supérieurs à l'avant du lave-vaisse, comme indiqué.

1. Insérez complètement le lave-vaisse sous le plan de travail.

1. Serrez les 2 vis (Ø4 X 14) pour fixer les équérres en place.

REMARQUE

Après avoir fixé le lave-vaisse au plan de travail, il vous reste quelques vis. Vous pouvez simplement jeter ces vis, ou les utiliser pour fixer les cotés du lave-vaisse au meuble si vous le souhaitez.

1. Raccordez le tuyau d'eau, mais n'ouvre pas le robinet d'eau tant que l'stiflation n'est pas terminée.

Français32

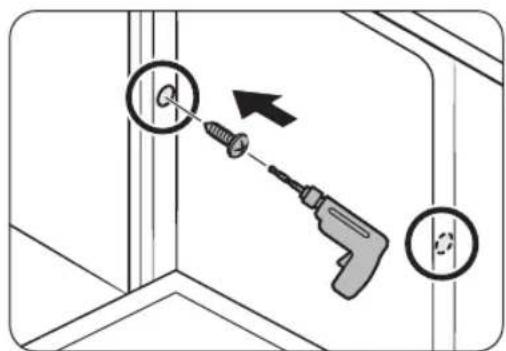

Aux parois laterales

ATTENTION

Si les bouchons en plastique ne sont pas fixés, cela peut entraîner une fuite d'eau puis causer un incendie ou une électrocution.

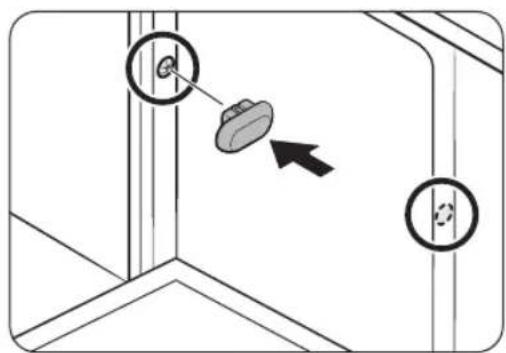

1. Retirez les bouchons en plastique.

2. Serrez les 2 vis (Ø3,5 × 16) sur les 2 emplacements ( comme indiqué sur l'illustration).

3. Insérez les bouchons en plastique fournis sur les 2 emplacements où les vis sont serrées.
4. Raccordez le tuyau d'eau, mais n'ouvre pas le robinet d'eau tant que l's installation n'est pas terminée.

Installation

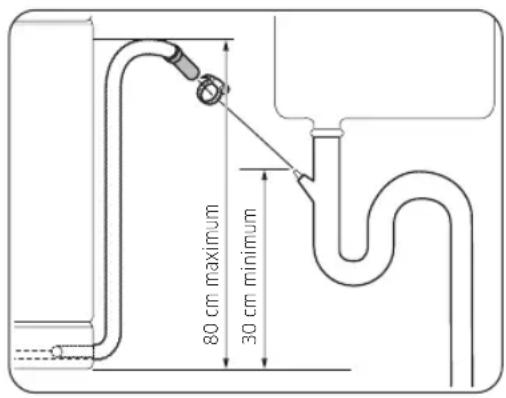

ÉTAPE 9 Raccorder le tuyau d'évacuation

1. Raccordez le tuyau d'évacuation à la sortie d'évacuation.

ATTENTION

• Installez correctement le système d'évacuation de sorte que le tuyau d'évacuation ne ressorte pas de la sortie d'évacuation pendant le processus de vidange.
  Assurez-vous que le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation ne sont pas emmélés ou pliers.

ÉTAPE 10 Vérification finale

1. Retirez la mousse, l'emballage papier et les pieces inutiles de l'intérieur du lave-vaisseille.
2. Allumez le disjoncteur.
3. Ouvrez ensuite la vanne d'arrivée d'eau pour alimenter le lave-vaisselle en eau.
4. Branchez le lave-vaiselle puis allumez-le. Ensuite, selectionnez et lancez le programme Lavage rapide.
5. Assurez-vous que le lave-vaisselle s'allume normalement et qu'il n'y a aucune fuite d'eau pendant son fonctionnement. Verifiez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccordement du tuyau d'évacuation.

Francais34

Plinthe

1. Placez la plinthe au-dessous du lavevaisselle.
2. Ouvrez la porte du lave-vaiselle et tracez une ligne de referrerce sur la plinthe a I'endroit ou elle entre en contact avec la porte.

1. Suivez la ligne de refere en decoupez la plinthe a laide d'une scie.

1. Fixez la plinthe au-dessous du lave-vaisselle. Verifiez que la plinthe n'entre pas en contact avec la porte du lave-vaisselle.

Français

Installation

Plinthe prédécoupee (séries DW6*R70**U*)

1. Insérez les équres fournies au-dessous du lave-vaisse. Tournez-les pour lesmettre en position.

2. Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de fixation et le bon emplacement des équérres.

3. Insérez d'abord la plinthe prédécouée dans les équères, puis serrez les vis pour fixer la plinthe en place. Reportez-vous à l'illustration sur la gauche et assurez-vous que les équères sont positionnées au bon endroit.

ATTENTION

Verifiez que la plinthe ne gène pas l'ouverture et la fermeture de la porte du lave-vaisse.

1. Poussez la plinthe avec les équres dans l'espace au-dessous du lave-vaisse, comme indiqué.

Français36

Plaque de protection (séries DW6*R70**U*)

Si vous souhaitez installer la plaque de protection, suivez les étapes ci-dessous.

1. Insérez les équres fournies au-dessous du lave-vaisse. Tournez-les pour lesmettre en position.
2. Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de fixation et le bon emplacement des équcherres.
3. Insérez d'abord la plaque de protection dans les équcherres, puis serrez les 4 boulons et écrous de la plaque de protection pour fixer cette dernière en place.

REMARQUE

Si le lave-vaisselle est relevé en ajustant la hauteur du pied, abaissez la plaque de protection afin qu'elle puisse passer auddssous du lave-vaisselle.
3. Poussez la plaque de protection avec les équcherres dans l'espace au-dessous du lavevaisselle, comme indiqué.

ATTENTION

Verifiez que la plaque de protection ne gène pas l'ouverture et la fermeture de la porte du lave-vaisselle.

Avant de commencer

Veillez à bien respecter ces instructions afin d'installer correctement le lave-vaisse et de prévenir tout accident lors du lavage de la vaisse.

Vue d'ensemble du lave-vaisse

Modèles DW6R707/DW6R705

01 Panier a couverts

02 Panier supérieur

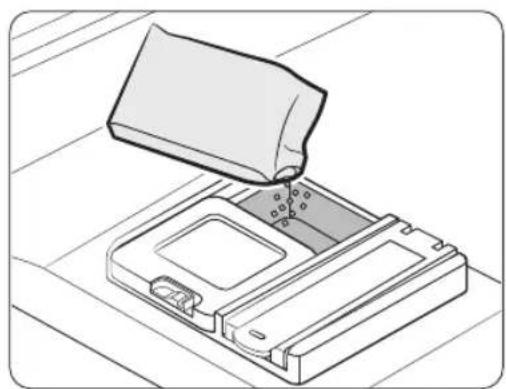

03 Reservoir de sel

04 Panier inférieur

05 Reservoir

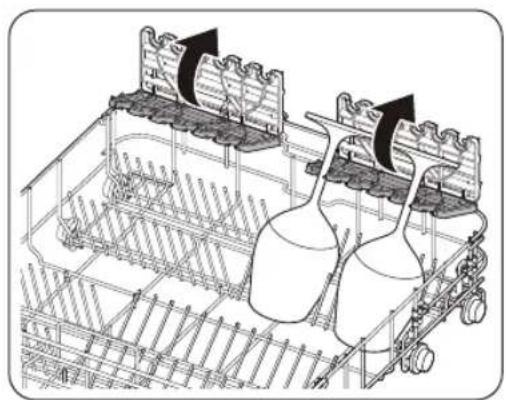

06 Porte-verres (modele DW6R707)

07 Porto

08 Base

09 Tuyau d'arrivee

10 Tuyau d'évacuation

Francais38

Modèles DW6R704

01 Rátelier à couteaux

02 Panier supérieur

03 Reservoir de sel

04 Panier inférieur

05 Réservoir

06 Panier a couverts

07 Porte

08 Base

09 Tuyau d'arrivee

10 Tuyau d'évacuation

Français

Avant de commencer

ATTENTION

• Ne lavez pas d' éléments couverts de cende, sable, cire,graisse de lubricification ou peinture. Ces matériaux vont endommager le lave-vaiselle. La cende ne se dissout pas et se repanda dans le lave-vaiselle.
• Retirez les résidus alimentaires tels que les arêtes, les pépins, etc. et autres éléments résiduels tels que les cure-dents, nappes en papier, etc. du lave-vaisselle. Les résidus alimentaires et autres éléments résiduels peuvent générer du bruit, entraîner le dysfonctionnement du lave-vaisselle et endommager votre vaisselle et votre lave-vaisselle.

Éléments non adaptations au lave-vaisse

AVERTISSEMENT

Lavez uniquement les éléments en verre, en porcelain et les couverts pour lesquels le fabricant indique qu'ils peuvent passer au lave-vaisselle. Ne lavez pas d' éléments en aluminium (p. ex. des filtres àGRAISE).Le lave-vaisselle peut endommager les éléments en aluminium, et dans certains cas extrêmes, provoquer une grave réaction chimique.

Les éléments suivants ne sont pas adaptés au lave-vaisse.

• Les éléments en cuivre, laiton, étain, ivoire et aluminium ou compteant un adhésif
• Plastiques qui ne résistant pas à la chaleur
• Éléments faits à la main, antiquités, vases de valeur et verrerie décorative
• Les poteries et éléments en ceramique vitrifiée
• Vaisselle et couverts en bois ou éléments comptant des parties en bois
• Verrerie delicate ou verrerie contenant du cristal au plomb. Des marbrues peuvent se produit sur la verrerie après de nombreux lavages.

REMARQUE

L'argenterie ayant ete en contact avec des alimentes contenant du soufre peut se decolorer. Le soufre est notament present dans les jaunes d'oeufs, oignons, mayonnaise, moutarde, poisson, poisson en saumure et marinades.

Francais40

Utilisation de base des paniers

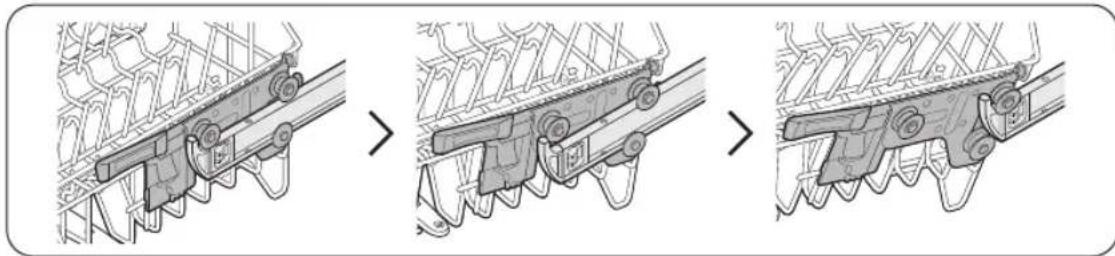

Ajustement de la hauteur

Voussoupiezreglerlahauteur du panier supérieur de maniereaouvoir placer des platsde plus grande tailledans le panier inférieur.Selon la hauteur du panier supérieur,le panier inférieur peut accueillirdesassiettesde 30~cm de diametreetle panier supieur,des assiettesde 18~cm de diametre (avec panier a couverts) ou de 25~cm de diametre (sans panier a couverts).

ATTENTION

• Reglez la hauteur du panier supérieur avant d'y charger la vaisse. Dans le cas contraire, vous risquez d'endommager la vaisse.
  Veillez a tener les deux poignees lors de l'ajustement, autrement, la porte du lave-vaiselle risque de ne pas se fermer correctement.

Pour soulever le panier supérieur, tirez-le vers le haut. La poignee reglable se ferme et le panier supérieur se souève.
- Pour abaisser le panier supérieur, tenez les deux poignées réglibres des côtes gauche et droit du panier supérieur, puis exercez une pression homogène vers le bas.

Retrait du panier supérieur

ATTENTION

• N'utilisez pas le lave-vaisse sans le panier supérieur. Autrement, le lave-vaisse risque de produit du bruit et de ne pas fonctionner correctement.
• Le panier supérieur étant amovible, insérez-le de façon appropriée afin que le lave-vaisse fonctionne normalement.

Tirez complètement le panier supérieur vers l'avant, puis soulevez-le delicatement pour le retarder.
Reportez-vous aux figures suivantes.

Français

Avant de commencer

Chargement de la vaiselle

Panier inférieur

Nous vous recommendons de placer les éléments encombrants qui sont les plus difficiles à nettoyer dans le panier inférieur (par ex. casseroles, poèles, couvercles, vaiselle de table ou saladiers).

Il est préférible de placer les plats et les couvercles sur le côte des paniers afin d'éviter de bloquer la rotation du bras giclaur supérieur. Les casseroles et récipliens, etc. doivent toujours être placés à l'envers.

Les casseroles profondes doivent etre inclines pour permettre a I'eau de s'ecouler.

Le panier inférieur est dated de tiges rabattables pour vous permettre de charger facilement des éléments plus volumineux.

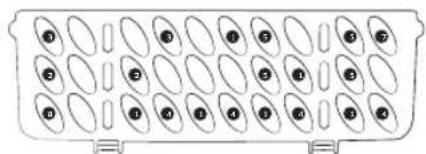

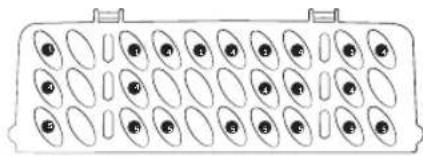

Modèle DW6R707/DW6R705 Modèle DW6R704

REMARQUE

Les objets longs, couverts de service, couverts à salute et gros couteaux doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des gicleurs.

Français42

Utilisation des tiges rabattables

Pour un meilleur chargement des casseroles et des poëles, les tiges peuvent être rabattues comme indiqué sur la figure.

Panier supérieur

Le panier supérieur est conçu pour contenir de la vaiselle plus fragile et plus légère, telle que les verres, les tasses à café ou à thé et les soucoupes, les assiettes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionné les plats et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers.

Modèles DW6R707/DW6R705 Modèles DW6R704

Avant de commencer

Panier à couverts (modèles DW6R707/DW6R705)

Ce panier à couverts est moins adapté pour la vaisseille plate ou les ustensiles de cuisson et de service. Utilisez le panier à couverts pour dispose les ustensiles ou la vaisseille plate.

REMARQUE

Le panier à couverts peut être retire si vous\ avez besoin de plus d'espace sur le panier\ supérieur pour laver des éléments plus grands.

Utilisation du porte-verres (pour les modèles DW6R707)

Le porte-verres est spécialement concu pour les verres à pied. Glissez les verres à pied dans les encoches du porte-verres prévues à cet effet. Repliez le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage.

Francais44

Compartment à détergent

Tous les programmes du lave-vaiselle nécessitent la presence de détergent dans le compartment dédié. Appliqué le détergent comme commande pour le programme sélectionné afin de bénéficier des valeurs performances de l'appareil.

AVERTISSEMENT

• Ne mettez pas de dédTergent pour lave-vaisselle dans votre bouche. Évitez de respirer les vapeurs du dédTergent. Le dédTergent pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire des problèmes respiratoires. Si vous avez ingéré du dédTergent pour lave-vaisselle ou inhale des vapeurs du dédTergent, consultez immédiatement un medecin.
• Gardez le détergent pour lave-vaisselle hors de portée des enfants.

ATTENTION

Utilisez du détergent pour lave-vaiselle uniquement. Les autres types de détergent produit trop de mousse, ce qui diminue les performances du lave-vaiselle ou provoque son dysfonctionnement.

Remplissage avec du détergent

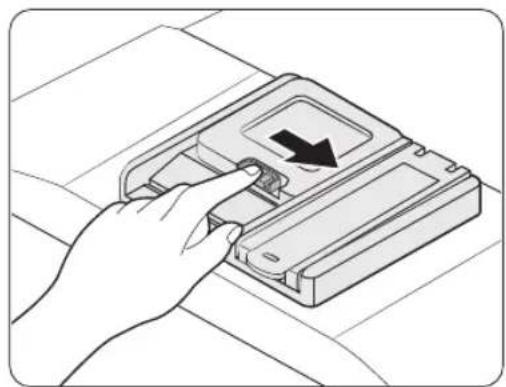

1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de libération du réservoir.

REMARQUE

Le couvercle est toujours ouvert à la fin d'un programme.

1. Ajoutez la quantité recommandée de produit dans le compartment principal de produit de lavage.

Avant de commencer

Ae

1. Fermez le couvercle en le glissant vers le haut.

1. Si la vaisselle est très sale, ajoutez une petite quantité de détergent sur la porte pour obtenir de plusieurs résultats de lavage.

REMARQUE

Cette petite quantité supplémentaire de détergent s'activera lors du processus de prélavage.

Le couvercle s'ouvrira automatiquement pour déverser le produit dans la machine au cours du lavage.

Français46

Réservoir de produit de rinceage

Le produit de rinceage améliore les performances de séchage du lave-vaiselle. Lorsque le voyant de replissage de produit de rinceage s'allume sur le panneau de commande, replisseze le réservoir de produit de rinceage. Utilisez uniquement du produit de rinceage sous forme liquide. L'utilisation de produits de rinceage en poudre risque de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaiselle.

ATTENTION

• N'appliquez aucun type de dédTergent dans le réservoir de produit de rincege.
• Ne replissez pas trop le réservoir. Un excès de produit de rincege peut déborder au cours d'un programme.

Remplissage avec du produit de rinceage

1. Ouvrez le bouchon du réservoir de produit de rincege.

2. Remplissez le réservoir avec du produit de rincege.

REMARQUE

Utilisez l'orifice de visualisation lorsque vous remplissez le réservoir de produit de rincage.

ATTENTION

Ne remplissez pas le réserveur au-dessus de l'indicateur de niveau plein. Un excès de produit de rincege peut déborder au cours du programme de lavage.

Avant de commencer

1. Fermez le bouchon du réservoir de produit de rincege.

Réservoir de sel

ATTENTION

Utilisez uniquement du sel adapté au lave-vaiselle. N'utilise aucun autre type de sel ou de produit de lavage. Cela peut endommager le réserveir de sel et le système d'adoucisement de I'eau.
- Pour éviter toute corrosion due à une quantité excessive de sel ou d'eau salée, replisssez toujours le réservoir de sel avant le démarrage d'un cycle de lavage.

Remplissage du réservoir de sel

1. Ouvrez la porte.
2. Tournez le bouchon dans le sens antihoraire pour l'ouvrir.

1. Remplissez le réservoir de sel avec de l'eau (necessaire uniquement lors de la première utilisation du lave-vaisselle).
2. Ajoutez du sel pour lave-vaisselle.

Francais48

1. Tournez le bouchon dans le sens horaire pour le fermer.

REMARQUE

• Pour nettoyer le sel ou l'eau salée du lavevaisselle, lancez un programme Lavage rapide.
• Selon la taille des grains de sel, cela peut prendre un certain moment pour que le sel se dissolve et que le voyant de sel (S) s'éteigne.

Indicateur de sel

L'indicateur (Salumé si le niveau de sel est insuffisant pour les prochains programmes.

Sensibilité du pavé tactile

Pour maintenir une bonne sensibilité des commandes tactiles, suivez ces instructions.

• Appuyez au centre de chaque bouton avec un doigt.
  N'appuyez pas sur plus d'un bouton à la fois, sauf en cas de directive contraire.
• Nettoyez regulierement la surface du panneau de commande avec un chiffon doux et humide.

Avant de commencer

Mode Réglage

Vouaves la possibite de modifier les reglages du son, de la fonction d'ouverture automatique de la portedu niveaudeproduitterdinageaisinaquede la durete del'eau selonvos preferences.

Activation du mode Réglage

1. Allumez le lave-vaisselle.

2. Appuyez sur le bouton de programme AUTOMATIQUE dans les 60 secondes suivant l'illumage du lave-vaisse, puis maintenez-le enforcé pendant cinq secondes.

3. Une fois le mode Réglage activé, l'écran affiche « 0:00 »

Réglage sonore

Vos pouvez activer ou désactiver le son.

1. Appuyez sur le bouton Panier inférieur uniquement pour selectionner le menu de réglage sonore.
2. L'écran affiche le réglage actuel. (Réglage par défaut: « U1 »)
3. Appuyez sur le bouton de programme AUTOMATIQUE pour modifier le réglage.
4. UO : son désactivement
5. U1 : son activé
6. Attendez 5 secondes pour enregistrer le réglage.

Réglage de la fonction d'ouverture automatique de la porte

Vou pouve regler le lave-vaiselle de maniere a ce que la porte s'ouvre automatiquement après chaque programme afin d'obtenir de更好地 résultats de sechage.

1. Appuyez sur le bouton Accélérateur de vitesse pour sélectionner le menu de réglage de la fonction d'ouverture automatique de la porte.
2. L'écran affiche le réglage actuel. (Réglage par défaut: « A1 »)
3. Appuyez sur le bouton de programme AUTOMATIQUE pour modifier le réglage.
4. AO : fonction désactivée
   -A1:fonction activée
5. Attendez 5 secondes pour enregistrer le réglage.

Francais50

Réglage du niveau de produit de rincege

Yououpouvezmodifierla quantite deproduitterdincageappliqueaucoursd'unprogramme.

1. Appuyez sur le bouton Assainissement pour selectionner le menu de réglage du niveau de produit de rinçage.
   L'écran affiche le réglage actuel. (Réglage par défaut: « d4 »)
2. Appuyez sur le bouton de programme AUTOMATIQUE pour modifier le réglage.
3. Vous pouvez désir une quantité entre d1 et d5 (minimum à maximum).
4. Attendez 5 secondes pour enregistrer le réglage.

Réglage du niveau de durée de l'eau

Voues pouvez modifier le niveau de durete de I'eau en fonction de la durete de I'eau de voter region. Modifier ce reglage aura un impact sur la consommation de sel dans le reservoir de sel du lave-vaisselle.

1. Appuyez sur le bouton Départ différé pour selectionner le menu de réglage du niveau de durété de l'eau.
   L'écran affiche le réglage actuel. (Réglage par défaut: « H4 »)
2. Appuyez sur le bouton de programme AUTOMATIQUE pour modifier le réglage.
3. Vous pouvezCHOISIR parmi H1 à H6 (eau douce - eau dure).
4. Attendez 5 secondes pour enregistrer le réglage.

REMARQUE

• Modifie le réglage conformément au tableau dans la section « Réglage de la consommation de sel » en page 56.
• Reglage d'usine : H4 (EN50242)
• Le lave-vaiselle regenere l'adoucisseur d'eau tous les 3 à 4 cycles selon le réglage. Toutefois, le lave-vaiselle regenere l'adoucisseur d'eau lors du premier cycle après avoir modifié le réglage.

Francais 51

Opérations

Panneau de commande

Modèle DW6R707, DW6R705

Modèles DW6R704

01 POWER (MARCHE/ARRÊT)	Appuyez sur ce bouton pour allumer ou éteindre le lave-vaisselle.
02 Cycle	Appuyez pour sélectionner le programme de lavage souhaité. Pour en savoir plus, consultez la section « Description des programmes » en page 54.
03 Panier inférieur uniquement	Appuyez pour nettoyer uniquement des articles situés dans le panier inférieur afin d'économiser de l'énergie.
04 Accélérateur de vitesse	Sélectionné cette option pour réduire la durée du programme. Cette option est disponible uniquement avec les programmes AUTOMATIQUE, ÉCO, Intensif et Délicat.
05 Assainissement	Appuyez pour augmenter la température de l'eau jusqu'à 69 °C lors du rincege final pour une désinfection à haute température. Cette option n'est pas disponible avec les programmes Délicat et Prélavage.
06 Verrouillage de commande	La fonction Verrouillage de commande vous permet de verrouiller les boutons du panneau de commande, à l'exception du bouton POWER (MARCHE/ARRÊT). Pour en savoir plus, consultez la section « Verrouillage de commande » en page 58.
07 Départ différé	Il est possible de différer le démarrage du programme jusqu'à 24 heures. Pour en savoir plus, consultez la section « Départ différé » en page 58.

Francais52

08 START (DéPART) (Cancel & Drain (Annuler et vidanger))

Appuyez sur START (DéPART) pour démarrer le programme. Assurez-vous que la porte est fermée. Cancel & Drain (Annuler et vidanger): pour annuler le programme en cours et vidanger le lave-vaiselle, maintenez le bouton START (DéPART),enforcé pendant 3 secondes.

Voyants

8:88

Voyant Pas de sel S'allume lorsqu'le	réservoir de sel est à court de sel.
Voyant Remplissage de produit de rinceage	S'allume s'il n'y a plus de produit de rinceage.
Voyant Départ différé	S'allume lorsque l'options Départ différé est activée.

Opérations

Description des programmes

Modèles DW6R707, DW6R705

Modèles DW6R704

01 AUTOMATIQUE	Ce programme détecte le degré de salissure de la vaiselle et lance automatiquement le programme le mieux adapté.
02 ÉCO	Ce programme réduit la consommation d'eau et d'électricité, ce qui est approprié pour une vaiselle normalement sale.
03 Extra silencieux	Sélectionnez ce programme pour un lavage plus régulier et silencieux. Ce programme effectue le lavage un peu plus lentement, mais réduit le bruit de 2 décibels par rapport au programme ÉCO.
04 Intensif Sélectionnez ce programme pour la vaiselle très sale.
05 Délicot	Sélectionnez ce programme pour la vaiselle fragile et légèrement sale, tels que les verres. L'option d'assainissement n'est pas disponible pour ce programme.
06 Express	Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.
07 Préavage	Rinçage à l'eau froide pour retarder la saleté avant de lancer un autre programme.
08 Auto-nettoyage (modèles DW6*R707*/ DW6*R705*)	Sélectionnez ce programme pour nettoyer l'intérieur du lave-vaiselle. Assurez-vous que le lave-vaiselle est vide.

Français54

Étapes simples pour commencer

1. Ouvrez la porte et chargez le lave-vaiselle. Retirez tout reste de nourriture ou tout autre déchet de la vaiselle.
2. Ajoutez du détergent dans le réservoir. Pour obtenir de plusieurs résultats, ajoutez du produit de rincege.
3. Appuyez sur POWER (MARCHE/ARRÉT), puis Sélectionné un programme avec les options souhaitées (Panier inférieur uniquement, Accéléateur de vitesse, Assainissement et Départ différé). Certaines options peuvent ne pas être disponibles en fonction du programme.

REMARQUE

Si vous scélectionnez Panier inférieur uniquement, assurez-vous de charger la vaisse dans le panier inférieur.
4. Appuyez sur START (DéPART), puis fermez la porte. Le lave-vaiselle lance le programme après une vidange de quelques secondes.

REMARQUE

• Pour changer de programme une fois démarré, maintenez le bouton START (DéPART) enforcé pendant 3 secondes pour annuler le programme. Sélectionnez ensuite un nouveau programme.
  Le programme par défaut est ECO.
• Pour reprendre après avoir ouvert la porte afin d'arrêter le lave-vaisselle en cours de fonctionnement, fermez simplement la porte.

Opérations

Réserveir de sel

L'adoucisseur d'eau est concu pour purifier l'eau de ses sels mineraux qui peuvent avoir un effet nuisible ou nefaste sur le fonctionnement de votre apparéil. Plus le taux de ces éléments mineraux est élevé, plus durable est votre eau. L'adoucisseur doit être ajusté en fonction de la durée de l'eau de votre zone d'habitation.

La compétie des eaux qui vous approvisionne peut vous conseiller sur le taux de durée de l'eau dans votre secteur.

Réglage de la consommation de sel

Votre lave-vaisselle est concu pour vous permettre d'ajuster la quantite de sel consommee en fonction de la durée de I'eau utilisee. Cela permit d'optimiser et de personnaliser le niveau de consommation de sel. La consommation peut ainsi etre reglee en respectant les indications suivantes:

1. Allumez le lave-vaisselle.

2. Appuyez sur le bouton de programme AUTOMATIQUE dans les 60 secondes suivant l'illumage du lave-vaisse, puis maintenez-le enforcé pendant cinq secondes.

3. Une fois le mode Réglage activé, l'écran affiche « 0:00 ».

4. Appuyez sur le bouton Départ différé pour selectionner le menu de réglage du niveau de durete de l'eau.
   L'écran affiche le réglage actuel. (Réglage par défaut: « H4 »)
5. Appuyez sur le bouton de programme AUTOMATIQUE pour modifier le réglage.
6. Vous pouvezCHOISIR parmi H1 à H6 (eau douce - eau dure).
7. Attendez 5 secondes pour enregistrer le réglage.

REMARQUE

• Il est recommandé d'effectuer les ajustements conformément au tableau suivant (ou du manuel).
  Réglage d'usine : H4 (EN50242)

Francais56

Dureté de l'eau				Réglage de la durée dé de l'eau	Consommation de sel (g/cycle)	Autonomie (cycles/1 kg)
°dH °fH	°E mmol/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20 60
12-17 2	1-30 15-2	1	2,1-3,0 H3 30 50
18-22	31 à 40	22-28	3,1-4,0 H4 40 40
23-34 4	1-60 29-4	2	4,1-6,0 H5 50 30
35-55 6	1-98 43-6	9	6,1-9,8 H6 60 20

REMARQUE

- ADOUCISSEUR D'EAU

1 dH (degré allemand) = 0,178 mmol/l
1 Clark (degrébritannique) = 0,143 mmol/l
- 1 fH (degré français) = 0,1 mmol/l
Pour obtenir des informations sur la durée de votre eau, prenez contact avec votre compagnie des eaux locale qui vous approvisionne.

La durée de l'eau varie d'un endroit à l'autre. Si de l'eau dure alimenté le lava-vaisse, des dépôts peuvent se former sur votre vaisse et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécifique conçu pour éliminer le calcaire et les sels mineraux de l'eau.

Opérations

Départ différé

Il est possible de différer le démarriage du programme jusqu'à 24 heures par paliers d'une heures. Pour augmenter la durée du différe, appuyez sur Départ différé. L'heure affichée indique l'heure à laquelle le programme demarrera.

1. Ouvrez la porte et chargez le lave-vaiselle.

2. Appuyez sur Départ différé pour modifier la durée par paliers d'une heures.

3. Lorsque vous maintainez le bouton enforcé, la durée augmente jusqu'à ce que vous relâchiez le bouton.

4. Appuyez sur START (DéPART), puis fermez la porte.

REMARQUE

Pour modifier la durée du différe une fois que le lave-vaiselle est lancé, appuyez sur POWER (MARCHE/ARRÉT) et redémarrez le lave-vaiselle.

Verrouillage de commande

Pour éviter que des enfants ne jouent avec le lave-vaisselle, la fonction Verrouillage de commande (Verrouillage de commande) verrouille toutes les commandes des boutons, à l'exception de POWER (MARCHE/ARRÉT).

• Pour activer la fonction Verrouillage de commande, maintenez le bouton Verrouillagedecommande enfoncépendant 3 secondes. LorsquelafonctionVerrouillagedecommande est activée, vous ne pouvez pas selectionner de programme ou d'option, ni demarrer une opération.
• Pour désactiver la fonction Verrouillage de commande, maintenez le bouton Verrouillage de commande à nouveau enforcé pendant 3 secondes.
• La fonction Verrouillage de commande reste active après le redémarrage du lave-vaiselle. Pour annuler la fonction Verrouillage de commande, vous doivent d'abord la désactiver.

Francais58

Entretien

Nettoyage

Gardez vous lave-vaisse propre pour améliorer ses performances, limiter le nombre de réparations et allonger sa durée de vie.

Partie externe

Nettoyez immédiatement les éclaboussures sur la surface du lave-vaisse. Pour retarder délicatement les taches et la poussière sur le panneau de commande, utilisez un chiffon doux et humide.

ATTENTION

N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré, d'alcool ou d'autres substances chimiques. Ces produits risquent de décolorer la surface du lave-vaiselle et de former des taches permanentes.
- Le lave-vaisse contient des pieces electriques. Ne versez pas d'eau directement sur le lave-vaisse. Protégez les composants electriques de l'eau.
- Pour un panneau de porte en acier inoxydable, utilisez un nettoyant pour apparéils domestiques en acier inoxydable et un chiffon propre et doux.

Partie interne

Nettoyez régulierement l'intérieur de votre lave-vaisselle afin d'ensterol les saletés et les résidus alimentaires. Essuyez l'intérieur du lave-vaisselle et la partie interne de la porte à l'aide d'un chiffon humide.

ATTENTION

• Ne retirez pas la garniture d'étanchéité (long joint en caoutchouc entourant l'ouverture du lavevaisselle). Le joint assure l'étanchéité de la partie interne du lave-vaisselle.
  Utilisez un chiffon humide pour retarder les depots de graisse ou de calcaire à l'intérieur du lavevaisselle. Vous pouvez également ajouter une petite quantite de détergent et lancer un cycle à vide en utilisant la température de rincage la plus élevé.

Entretien

Gicleurs

Pour éviter que les giclleurs ne se bouchent ou lorsque les giclleurs sont bouchés, retirez chaque giclleur pour le nettoyer. Retirez delicatement les giclleurs pour ne pas les casser.

Cicleur intégre au panier supérieur

Gicleur inférieur

1. Ouvrez la porte, puis tirez le panier supérieur pour acceder au giclure intégre au panier supérieur.
2. Desserrez I'ecrou, retirez-le puis enlevez le gicleur.
3. Debouchez et nettoyez le giclure.
4. Reinserez le gicleur et serrez I'ecrou a la main.

5. Faites tourner le giclure à la main pour vous assurer qu'il est bien engagé.

6. Ouvrez la porte, puis tirez le panier inférieur vers l'extérieur. Le giclure inférieur est visible en bas.

7. Debouchez et nettoyez le giclure.
8. Reinserez le gicleur.
9. Faites tourner le giclure à la main pour vous assurer qu'il est bien engagé.

Francais60

Filtre

Nous recommendons de nettoyer le filtrte tous les mois.

1. Ouvrez la porte et retirez le panier inférieur en premier.
2. Tournez la poignée du filtré dans le sens antihoraire pour déverrouiller le pré-filtre.

1. Retirez le pré-filtre et le microfiltre cylindrique situé en dessous de celui-ci.

Entretien

1. Eliminez la saleté et les impuretés au niveau du microfiltre et du pré-filtre.

2. Rincez-les à l'eau claire et séchez-les bien.

3. Reinsereze le filtrre, puis le pre-filtre.

4. Tournez la poignée du filtré dans le sens horaire pour le verrouiller.

ATTENTION

Assurez-vous que le pré-filtre est correctement fermé. Un cache desserré peut réduire les performances de filtration.

Entretien sur le long terme

Si vous n'avez pas l'intention d'utiliser le lava-vaiselle pendant une période prolongée, commencez par vidanger entiement l'appareil, puis débranche le tuyau d'eau. Coupez le robinet d'accuee d'eau ainsi que le disjoncteur. L'eau residuelle presente dans les tuyaux ou dans les composants internes peut endommager le lava-vaiselle.

Francais62

Dépannage

Points de contrôle

En cas de problème avec votre lave-vaiselle, consultez d'abord le tableau ci-dessous et essayez les propositions.

Symptôme Cause	Possible Action
Le lave-vaiselle ne démarre pas.	La portè n'est pas correctement fermée.	• Assurez-vous que le loquet de la portè est bien enclenché et que la portè est correctement fermée. • Assurez-vous que le panier supérieur est correctement relié au giclér. • Assurez-vous également que le panier supérieur est correctement assemblé.
	Le cordon d'alimentation n'est pas branché.	• Branchez le cordon d'alimentation.
	Absence d'alimentation en eau.	• Vérifiez que le robinet d'arrivée d'eau est ouvert.
	Le panneau de commande est verrouillé.	• Désactivez la fonction Verrouillage de commande.
Le lave-vaiselle dégage de mauvaises odeurs.	Présence d'eau résiduelle issue du programme précédent.	• Avec le lave-vaiselle vide, ajoutez du détergent puis lancez le programme Lavage rapide. Certains modèles ne disposent pas de cette fonction.
Toute l'eau n'a été évacuée après la fin du dernier programme.	Le tuyau d'évacuation est pié ou obstrué.	• Dépliez et débouchez le tuyau.

Dépannage

Symptôme Cause	Possible Action
Présence de résidus alimentaires sur la vaiselle.	Programme sélectionné incorrect.	• Sélectionnez un programme en fonction du niveau de salissure de la vaiselle, comme indiquédans ce manuel.
	Les filtres sont bouchés ou ne sont pas correctement serrés.	• Nettoyez les filtres. • Assurez-vous que les filtres sont correctement serrés.
	Une quantité insuffisante de détergent a été utilisée.	• Utilisez la quantité appropriée de détergent pour chaque charge.
	La pression de l'eau est trop BASSE.	• La pression doit être comprise entre 0,04 et 1,0 MPa.
	Les gicleurs sont obstrués.	• Nettoyez et débouchez les gicleurs.
	La vaiselle n'a pas été correctement chargée ou la quantité de vaiselle est trop importante.	• Réorganisez la vaiselle de manière à ce qu'elle ne gène pas les gicleurs et/ou le réservoir de détergent.
	L'eau est trop dure.	• Vérifie le voyageant de replissage de sel et replisssez le réservoir avec du sel pour lave-vaisselle.
La vaiselle est encore mouillée.	Aucun produit de rinceage dans le réservoir ou insuffiance de produit de rinceage utilisé.	• Ajoutez du produit de rinceage. • Vérifie le réglage du produit de rinceage.
	L'appareil est surcharge.	• Une trop grande quantité de vaiselle peut réduire les performances de sechage. Chargez la vaiselle conformément aux instructions.
	De l'eau est tombée sur d'autres objets pendant le déchargement des verres et des tasses.	• Videz d'abord le panier inférieur, puis le panier supérieur. Vous évitez ainsi de faire tomber de l'eau sur la vaiselle du panier inférieur.
	Plusieurs tablettes de détergent ont été utilisées alors que l'options Assainissement n'était pas sélectionnée.	• Sélectionnez la fonction Assainissement ou utilisez du produit de rinceage.

Francais64

Symptôme Cause	Possible Action
Le lave-vaiselle est trop bruyant.	Le lave-vaiselle produit du bruit lorsque le cache du réservoir est ouvert et que la pompe de vidange est en marche.	Ceci est tout à fait normal.
	Le lave-vaiselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaiselle a été installé de niveau.
	Le giclér cogne contre la vaiselle, ce qui génére du bruit.	Réorganisez la vaiselle.
La vaisse est recouverte d'un film jaunâtre ou marron.	Il s'agit de taches de café ou de thé.	Utilisez un programme avec une température plus élevé.
Les voyageants ne s'allument pas.	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
La rotation des gicleurs n'est pas fluide.	Les gicleurs sont obstrués par des particules d'alments.	Nettoyez les gicleurs.
La vaisse est recouverte de traces blanches.	L'eau est trop dure.	Assurez-vous que le voyant de replissage de sel et le réglage de l'adoucisseur sont corrects en fonction de la durée de l'eau de votre région. Assurez-vous que le bouchon du réservoir de sel est correctement serré.
Il y a des bulles d'air et des traces de rayures sur le panneau de commande.	De l'air pénétre dans le film de protection, rendant impossible le retrait des marques d'EPS.	Retirez le film de protection sur le panneau de commande.

Dépannage

Codes d'erreur

Si le lave-vaisse ne parvient pas à effectuer une opération, un code d'information apparait à l'écran. Consultez le tableau ci-dessous et essayez les propositions.

Code Action
LC	Contrôle des fuitesFermez le robinet d'arrivée d'eau. Accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez ensuite un installateur pour effectuer les réparations. Si le problème persiste, contactez un centre de dépannage Samsung local.
4C	Contrôle de l'alimentation en eauVérifiez si le robinet d'arrivée d'eau est fermé, si l'arrivée d'eau est coupée, ou si le robinet ou tuyau d'arrivée d'eau est gelé(e) ou obstrué(e) par des corps étrangers. Si le problème persiste, contactez un centre de dépannage Samsung local.
AC	Vérification de la communication avec la carte de circuit impriméCommunication anormale entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire.Si le problème persiste, contactez un centre de maintenance Samsung/agréé.
HC	Contrôle du chauffage à haute températureContrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du détermagent puis lancez un programme. Si le problème persiste, accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez ensuite un centre de dépannage Samsung.
tC	Vérification de la thermistanceLe capteur de température est défectueux (court-circuit ou circuit coupé). Si le problème persiste, contactez un centre de maintenance Samsung/agréé.
EC	Vérification de la pompe de lavageFonctionnement anormal de la pompe de lavage. Si le problème persiste, contactez un centre de dépannage Samsung local.
PC	Vérification du moteur de distributionFonctionnement anormal avec l'ensemble de moteur de distribution ou la carte de circuit imprimé principale. Si le problème persiste, contactez un centre de dépannage Samsung local.

Si un code d'information ne cesse d'apparaitre sur l'écran, contactez un centre de dépannage Samsung local.

Français66

Tableau des programmes

Cycle AUTOMATIQUE ÉCO Intensif
Quantité de résidus alimentaires	Normal Normal	Beaucoup
Déroulement du programme	Prélavage (45 °C) ► Lavage principal (55 °C à 65 °C) ► Rincage ► Rincage à chaud (50 °C à 70 °C) ► Séchage ► Fin	Prélavage ► Lavage principal (50 °C) ► Rincage ► Rincage à chaud (48 °C) ► Séchage ► Fin	Prélavage (50 °C) ► Lavage principal (65 °C) ► Rincage ► Rincage à chaud (58 °C) ► Séchage ► Fin
Consommation d'eau (litres)	8,5 à 18 9,9 16,5
Consommation électrique (kWh)	0,85 à 1,55	0,848 (DW6*R707***/DW6*R705***) 0,836 (DW6*R704***	1,5
Durée du programme (min.)	150 210 205

Cycle Délicat Express * Prélavage
Quantité de résidus alimentaires	Peu Normal Peu
Déroulement du programme	Prélavage (40 °C) ▷Lavage principal (50 °C) ▷Rinçage ▷Rinçage à chaud (50 °C) ▷Séchage ▷Fin	Lavage principal (60 °C) ▷Rinçage ▷Rinçage à chaud (55 °C) ▷Séchage ▷Fin	Prélavage ▷Fin
Consommation d'eau (litres)	13,5 15 4,1
Consommation électrique (kWh)	0,95 0,95 0,02
Durée du programme (min.)	120	60	15

Tableau des programmes

Cycle Extra silencieux ** Auto-nettoyage
Quantité de résidus alimentaires	Normal -
Déroulement du programme	Prélavage (35 °C) ► Lavage principal (60 °C) ► Rincage ► Rincage à chaud (55 °C) ► Séchage ► Fin	Prélavage ▶ Lavage principal (70 °C) ► Rincage ► Rincage à chaud (70 °C) ► Séchage ► Fin
Consommation d'eau (litres)	13 15
Consommation électrique (kWh)	1,5 1,25
Durée du programme (min.)	270 145

• Prélavage: ce cycle n'active ni la fonction Porte automatique, ni le processus de séchage. Il est déconseilé d'utiliser en continu le cycle Prélavage pendant une période prolongée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.
  Auto-nettoyage: Pour les modèles DW6R707/DW6R705 uniquement

REMARQUE

• La durée du programme varie en fonction des options que vous ajoutez, de la pression et de la température de l'eau fournie.
  Le lave-vaiselle evacue l'eau résiduelle automatique s'il n'a pas ete utilise au cours des 5 derniers jours.
• La consommation électrique dépend de la température de l'eau et/ou de la charge. Lorsque le produit de rincage est épuisé, la durée et la température peuvent l'égarement augmenter.
• Si aucun produit de rinceage n'est utilisé, la durée du programme et la température peuvent legersement augmenter.

Français68

Annexe

Transport/déplacement

Assurez-vous que le lave-vaiselle est vide et que les pieces sont bien serrées. Vidangez d'abord le lave-vaiselle comme suit.

1. Ouvrez la porte et allumez le lave-vaiselle.
2. Sélectionnez et lancez le programme ÉCO.
3. Appuyez sur START (DéPART), puis fermez la porte.
4. Lorsque le programme est terminé, ouvre la porte au bout de 5 secondes.
5. Maintenez le bouton START (DEPART) enforcé pendant 3 secondes pour evacuer l'eau.
6. Refermez la porte.
7. Lorsque le processus de vidange est terminé, ouvrez la porte.
8. Éteignez le lave-vaisselle et fermez le robinet d'arrivée d'eau.
9. Debranchez le tuyau d'eau et le tuyau d'évacuation.

ATTENTION

Ne secouez pas et ne faites pas vaciller le lave-vaisselle pendant que vous le déplacez. De I'eau résiduelle peut couler du lave-vaisselle.

Protection contre le gel

Si vous laissiez le lave-vaiselle dans un endroit sujet au gel pendant une période prolongée, assurez-vous de vider le lave-vaiselle. Pour plus de détails, reportez-vous à la section « Transport/déplacement »

Mise au rebut du lave-vaisselle et préreservation de l'environnement

Votre lave-vaiselle est fabriqué à partir de matérielux recyclables. Si vous decide de vous en débarrasser, veuillez respecter vos reglementation locale relative à l'élimination des déchets. Coupez le cordon d'alimentation de sorte que l'appareil ne puisse pas etre connecte a une source d'alimentation.

Retirez la porte afin d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de l'appareil.

Francais 69

Annexe

Caracteristiques techniques

MODELE		DW6'R707'F'DW6'R705'F'DW6'R704'F'	DW6'R707'U'DW6'R705'U'DW6'R704'U'	DW6'R707'S'DW6'R705'S'DW6'R704'S'	DW6'R707'BBDW6'R705'BBDW6'R704'BB
Type Non encastrable		le Sous plan de travail Semi-encastrable			Complètement encastrable
Alimentation électric 220 à 240 V ~, 50 Hz
Pression de l'eau 0.04 à 1,0 MPa
Capacité de lavage	DW6'R707' 14	couverts
	DW6'R705' 14	couverts
	DW6'R704' 13	couverts
Puisance nominale 1760 à 2100 W
Dimensions(Largeur x Profondeur x Hauteur)		598 x 600 x 845 mm 598 x 570 x 815 mm			598 x 550 x 815 mm
Poids (déballé)		52,5 kg(modèle 707')51 kg(modèle 705'/704')	44,5 kg(modèle 707')43 kg(modèle 705'/704')	44,5 kg(modèle 707')43 kg(modèle 705'/704')	43 kg(modèle 707')42 kg(modèle 705'/704')

Francais70

Pour le test standard

REMARQUE

Les informations pour le test de comparaison figurent ci-dessous.

Modèle DW6*R707*/DW6*R705*

• Capacité de lavage: 14 couverts
  Normedetest:EN60436
• Position du panier supérieur : en position basse
• Cycle de lavage: ÉCO
• Options supplémentaires : aucune
• Réglage du produit de rinceage: 5
  Réglage du niveau de durée de l'eau: H3
  Dose de produit de lavage classique: lavage principal 22 g
• Pour la disposition des objets, reportez-vous aux figures ci-dessous

Panier inférieur

Panier a couvertsPanier supérieur

1. Guillieres à soupe 2. Fourchettes

1. Couteaux 4. Cuilleres a café

1. Cuillères à dessert 6. Cuillères de service

1. Fourchettes de service 8. Louches

Francais 71

Pour le test standard

Modèle DW6*R704*

• Capacité de lavage: 13 couverts
  Normedetest:EN60436
• Position du panier supérieur : en position basse
• Cycle de lavage: ÉCO
• Options supplémentaires : aucune
  Réglage du produit de rinceage : 5
• Reglage du niveau de durée de l'eau: H3
• Dose de produit de lavage classique : lavage principal 21 g
  Pour la disposition des objets, reportez-vous aux figures ci-dessous

Panier inférieur

Panier a couvertsPanier supérieur

1. Cuilleres à soupe 2. Fourchettes
3. Couteaux 4. Cuillieres a café

5. Cuilleres à dessert 6. Cuilleres de service
7. Fourchettes de service 8. Louches

Français72

Notes

Notes

Notes

UNE QUESTION? UN COMMENTAIRE?

PAYS N° DE TÉLÉPHONE SITE INTERNET
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support

DD81-02968A-04

Dishwasher

User manual
