LED24SCP090HDVD - Téléviseur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED
Marque	SCHNEIDER
Modèle	LED24SCP090HDVD
Taille d'écran	24 pouces (60 cm)
Résolution	1366 x 768 pixels
Poids net	2,7 kg
Alimentation	230 V ~ 50 Hz
Consommation en fonctionnement	25 W
Consommation en veille	< 0,5 W
Consommation en mode éteint	0 W
Classe énergétique	A
Système de réception	TNT, analogique
Connectivité	HDMI, VGA, Péritel, USB, YPbPr, SCART, sortie coaxiale, prise casque, emplacement CI
Lecteur DVD	Oui, zone 2
Fonctions spéciales	Timeshift, enregistrement USB, télétexte, mise en veille automatique
Sécurité	Verrouillage parental, arrêt automatique après 4 heures
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le SAV agréé
Accessoires fournis	Télécommande, manuel d'utilisation

FOIRE AUX QUESTIONS - LED24SCP090HDVD SCHNEIDER

Comment installer le téléviseur pour la première fois ?

Lors de la première mise sous tension, un guide d'installation automatique apparaît. Suivez les étapes pour choisir le mode de luminosité, le pays (France), la langue (Français), et la mise en arrêt auto. Ensuite, lancez la recherche automatique des chaînes TNT et analogiques.

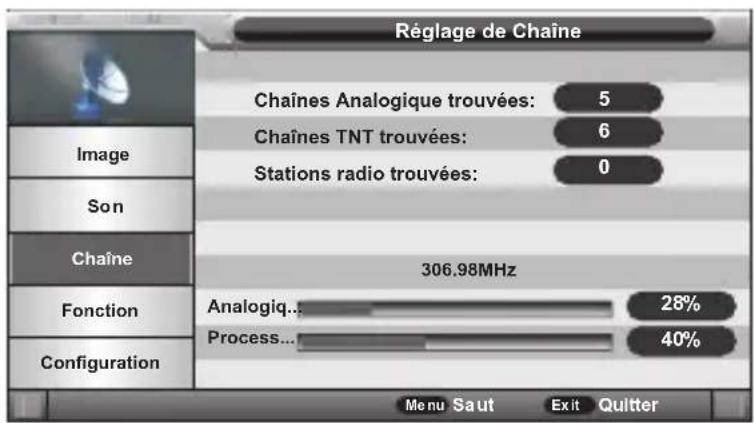

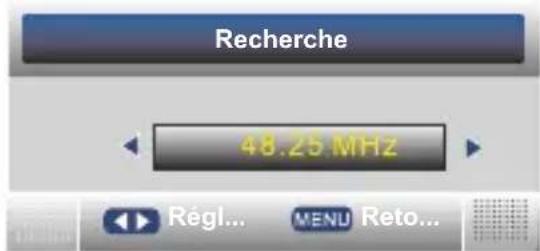

Comment effectuer une recherche des chaînes ?

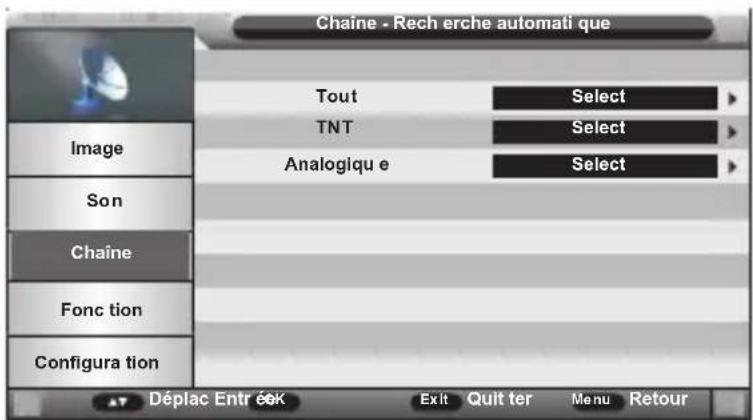

Appuyez sur la touche MENU, sélectionnez Chaînes, puis Recherche automatique. Vous pouvez choisir entre Tout, TNT ou Analogique. Appuyez sur OK pour lancer la recherche.

Comment utiliser le lecteur DVD ?

Appuyez sur la touche SOURCE de la télécommande, sélectionnez DVD. Insérez un disque dans le lecteur (côté non imprimé vers l'avant). La lecture démarre automatiquement. Utilisez les touches de lecture de la télécommande (PLAY, PAUSE, STOP, etc.).

Peut-on enregistrer des émissions sur une clé USB ?

Oui, vous pouvez enregistrer les chaînes TNT sur une clé USB formatée au préalable sur le téléviseur. Insérez la clé, appuyez sur la touche REC de la télécommande pour un enregistrement immédiat. Utilisez le Programmateur dans le menu Fonction pour planifier des enregistrements.

Comment activer la fonction Timeshift ?

En mode TNT, appuyez sur la touche TIMESHIFT de la télécommande. Confirmez avec OK pour figer l'image. Appuyez à nouveau sur TIMESHIFT ou sur PLAY pour reprendre la lecture là où vous vous êtes arrêté. Utilisez STOP pour arrêter.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement (respect des polarités) et qu'elles ne sont pas usagées. Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur du téléviseur.

Pourquoi y a-t-il des pixels noirs ou colorés sur l'écran ?

L'écran comporte des millions de pixels. Il est normal d'avoir quelques pixels défectueux (allumés ou éteints) en permanence, dans la limite des tolérances industrielles (jusqu'à 5 sous-pixels pour un écran 24 pouces). Cela n'affecte pas le fonctionnement du téléviseur.

Comment mettre à jour le logiciel du téléviseur ?

Placez le fichier de mise à jour fourni par le fabricant sur une clé USB. Insérez la clé, allez dans Menu > Configuration > Mise à jour logicielle. Suivez les instructions à l'écran. Attention : utilisez uniquement les fichiers officiels pour éviter d'endommager l'appareil.

Pourquoi n'y a-t-il pas d'image ni de son ?

Vérifiez que le cordon d'alimentation, le câble d'antenne et la source d'entrée sont correctement branchés. Assurez-vous que le téléviseur est allumé (voyant vert). Si le problème persiste, éteignez et rallumez après 5 secondes. Vérifiez également le volume et la touche MUTE.

Comment nettoyer l'écran du téléviseur ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. N'utilisez jamais de produits abrasifs, de solvants ou de sprays. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau distillée. Débranchez l'appareil avant le nettoyage.

MODE D'EMPLOI LED24SCP090HDVD SCHNEIDER

Manuel d'utilisation

Instructions de sécurité importantes....3

Panneau de commandes....6

Raccordement....7

Télécommande....9

Montage du socle ou démontage du socle....11

Montage sur un support mural....12

Opération

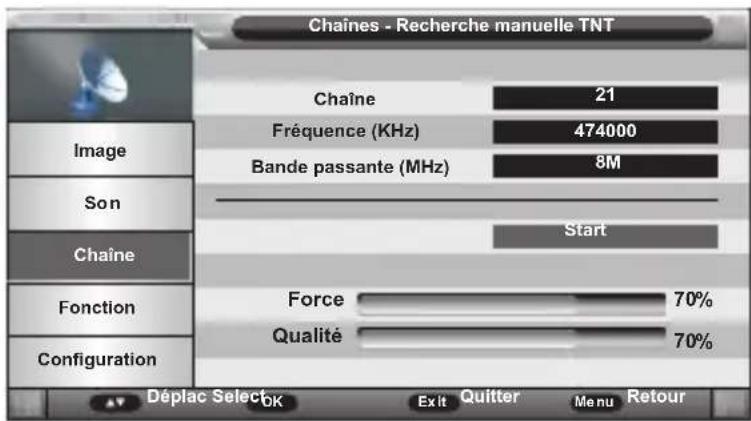

Recherche des chaînes TNT et analogiques....13

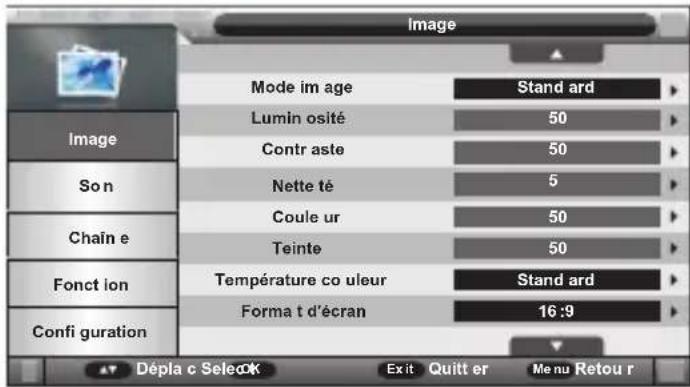

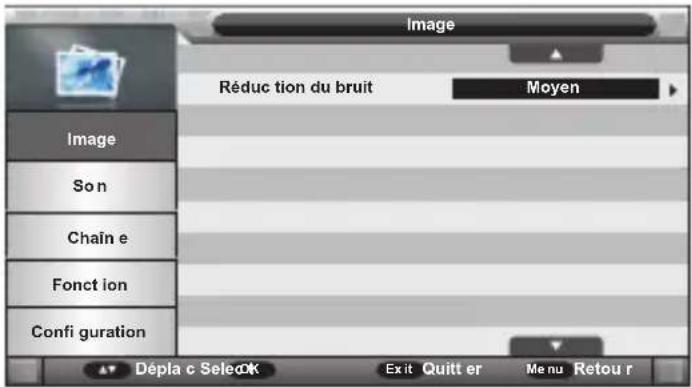

Menu image....15

Menu audio....16

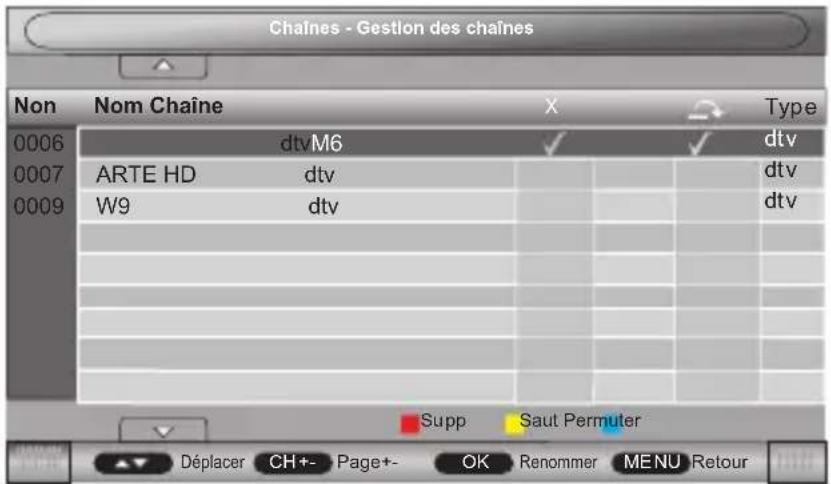

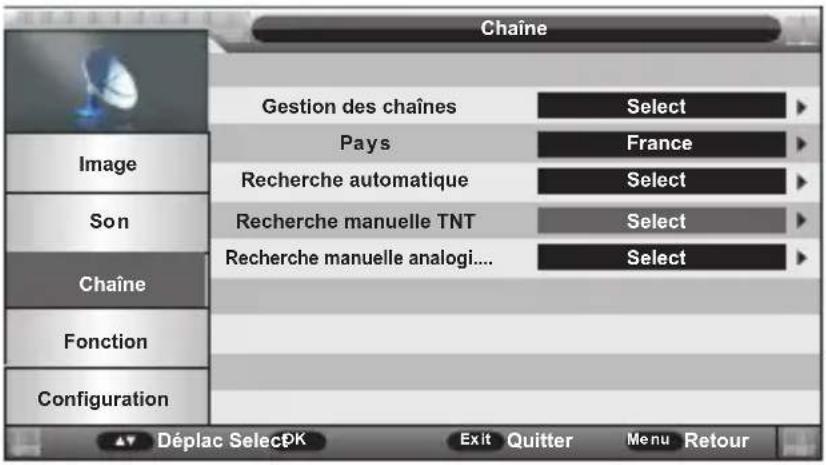

Menu chaînes....17

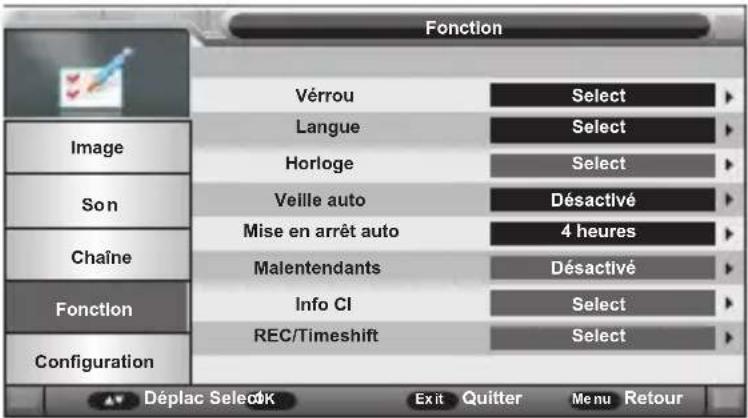

Menu fonction....21

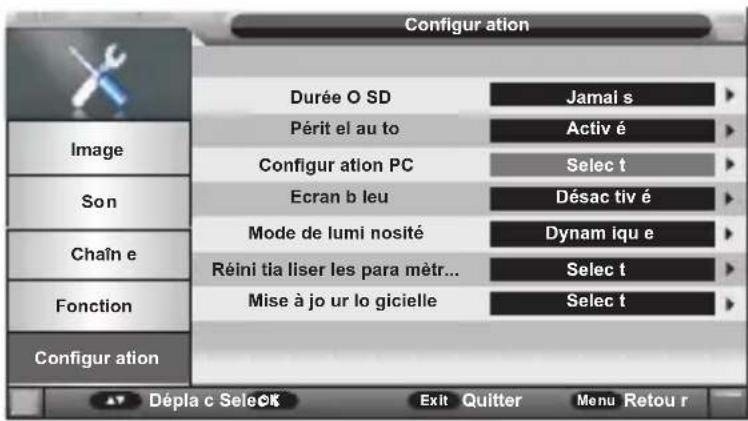

Menu configuration....31

Lecteur multimédia....32

Lecteur DVD....33

Pour référence

Dépannage....36

English

Table of Content

Getting Started

Instructions de sécurité importantes

	Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n'est susceptible d'être réparée par l'utilisateur.
	Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées dans ce manuel peuvent provoquer une exposition dangereuse de radiation. Ce produit est classé comme un APPAREIL A LASER DE CLASSE 1. ATTENTION : Rayonnement laser visible et invisible en cas d'ouverture, exposition dangereuse au faisceau.

ATTENTION!

Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n'est susceptible d'être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Le produit doit être installé en accord avec les réglementations nationales.

Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d'un feu.

Bonne disposition de l'appareil

• Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis.
• Ne posez pas votre appareil au-dessus d'un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur).
• Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines).

Espace de ventilation

• Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe.
• Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc...

Préservez l'appareil des températures élevées, de l'humidité, de l'eau et de la poussière.

• L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
• Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées).
• Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées

Alimentation électrique

• Veuillez débrancher le produit en cas de non-utilisation prolongée.
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger.
• Cet appareil doit être relié à un réseau électrique 230V \~ 50Hz.
• La prise d'alimentation réseau est utilisée comme dispositif de déconnection, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit.

AVERTISSEMENT

Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme:

• L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur.
• L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité.
• S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée.
• Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié.
• Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble.
• Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes.
• Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées.

Spécifications techniques :

Catégorie : Télévision

Poids net du produit: 2.7Kg

Température de fonctionnement : 0°C\~40°C

Système de réception TV: TNT

Le marquage CE indique que le produit répond aux principales exigences des Directives Européenne 2014/35/CE (Basse Tension), 2014/30/CE (Comptabilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

Format de lecture des DVD

Cet appareil ne prend en charge que les disques DVD de zone 2.

Pour en savoir plus : www.quefairedemesdechets.fr

• Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE, relative aux déchets d'équipements électriques et électroniques (DEEE).
  -La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
  -Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition

Mise en veille automatique

La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. Il vous suffit d'appuyer sur la touche Standby de la télécommande pour remettre l'appareil en fonctionnement.

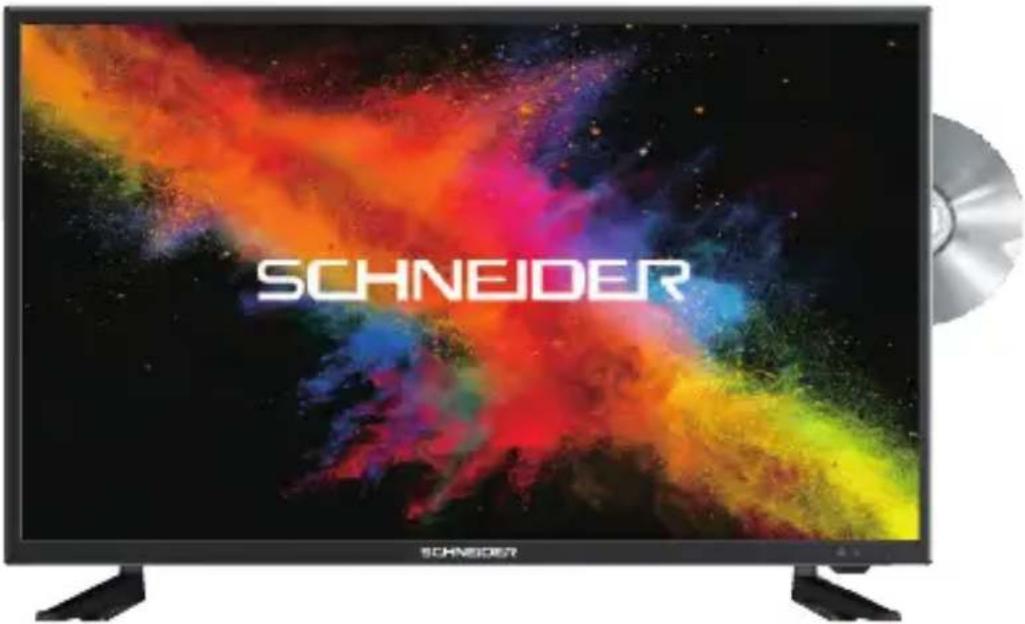

Présentation du produit

Félicitations ! Vous avez choisi un téléviseur LED haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel.

Accessoires

Manuel d'utilisation x1 Télécommande x1

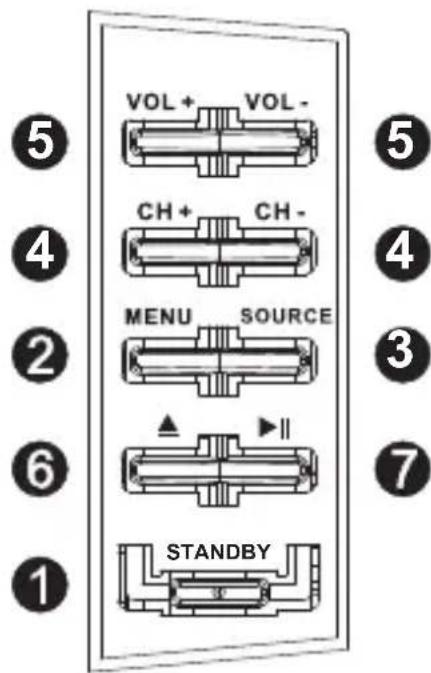

Panneau de commandes

Présentation des touches

1. Standby: Permet d'allumer le téléviseur ou le mettre en mode de veille.
2. Menu: Permet d'accéder au menu principal et d'en sortir.
   3.Source: Permet de sélectionner la source d'entrée.
   4.Channel +/- : Pour passer à la chaîne suivante ou précédente.
3. Volume +/- : Augmente ou diminue le volume sonore.
   6.Open/Close : Pour insérer ou éjecter un disque.
   7.Play/Pause : Pour lancer pour interrompre la lecture.

Raccordement

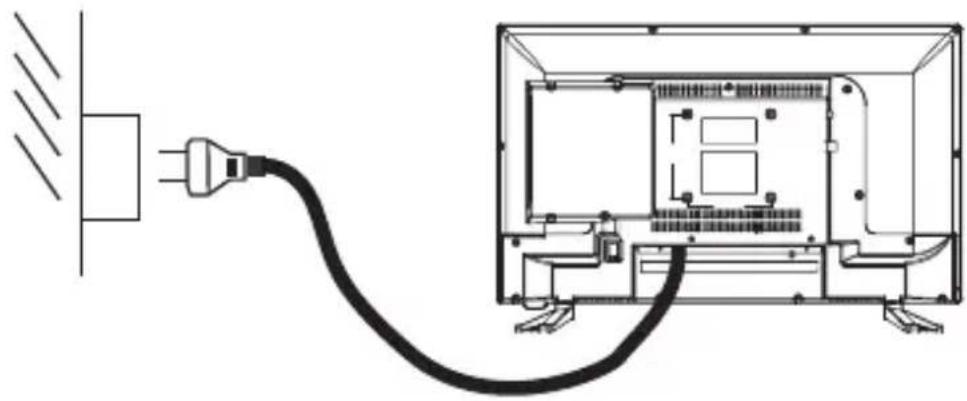

Connexion à l'alimentation

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur de veille s'allume en rouge.
2. Appuyez sur la touche « STANDBY » de la télécommande pour mettre le téléviseur en marche. L'indicateur de veille s'allumera en vert.

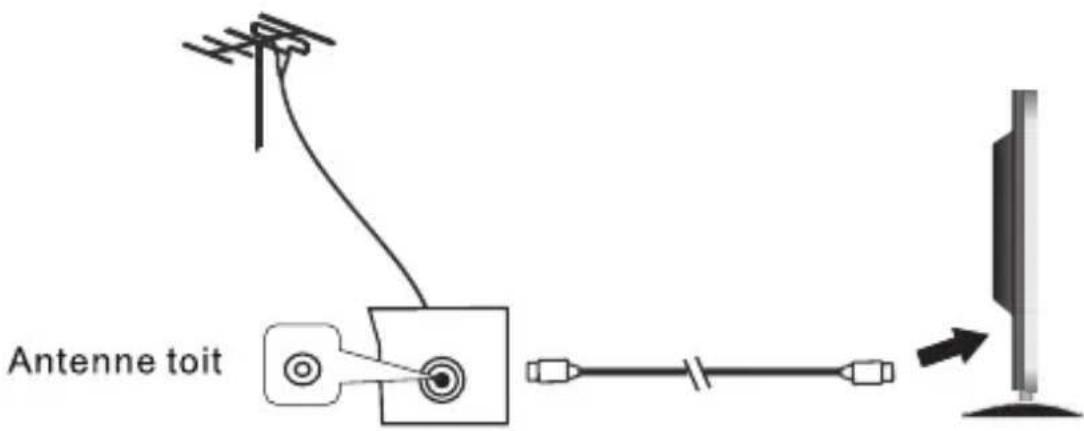

Connexion de l'appareil à votre antenne toit

Il est recommandé d'utiliser un câble antenne de 75Ω afin d'éliminer tout risque de bruit et d'interférences.

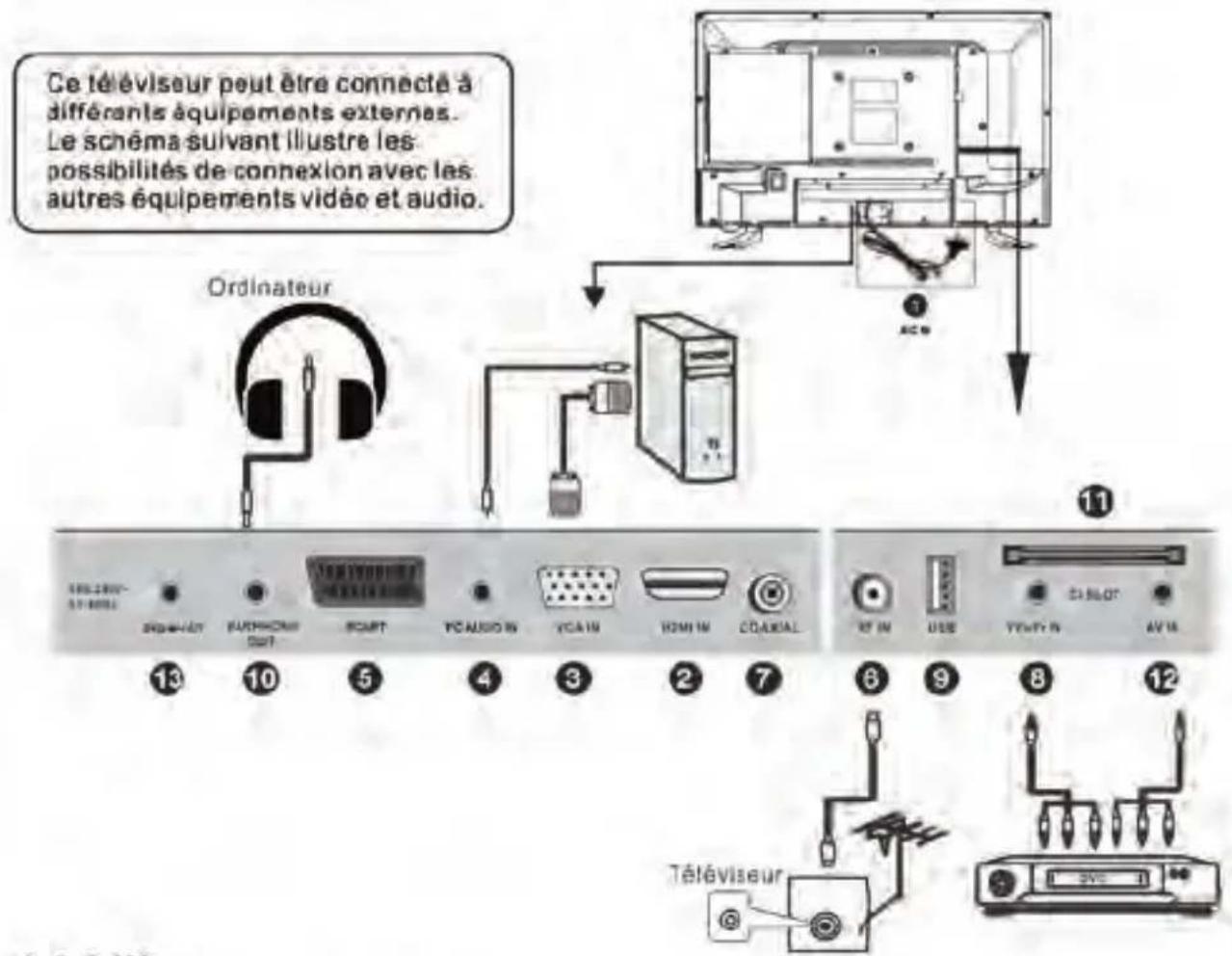

Connexion de l'appareil à différents équipements externes

1.AC IN
2.HDMI IN: Interface multimédia haute définition. (Remarque: Les signaux vidéo compatible sont 480P/576P/720P/1080i/1080P)
3. VGA IN: Cette prise peut être connectée à votre ordinateur par un câble VGA 15 broches.
4.PC AUDIO IN: Entrée audio PC.
5.SCART INPUT: Entrée péritel.
6.RF IN: Terminal TV numérique ou antenne / TV en circuit fermé.
7.COAXIAL: Sortie de son numérique.
8.YPbPrIN: Terminal d'entrée composante et vidéo gauche/droit.
9.USB: Il prend en charge les fichiers au format *.jpg,*.bmp,*.mp3 ainsi que les fichiers *.dat,*.vob,*.ts, et les fichiers vidéo aux formats *.mpg,*.avi,*.mkv, et *.mp4.
10. Prise casque 3.5mm

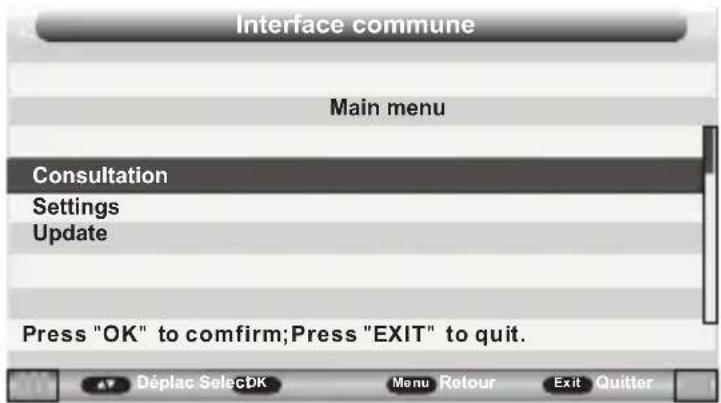

11.CISLOT: Entrée pour les cartes CI (Common interface)
12. AV IN: Connexion possible au raccordement vidéo ou RCA gauche/droit de n'importe quelle source vidéo.
13. DVD AV OUT: Sortie vidéo composite.

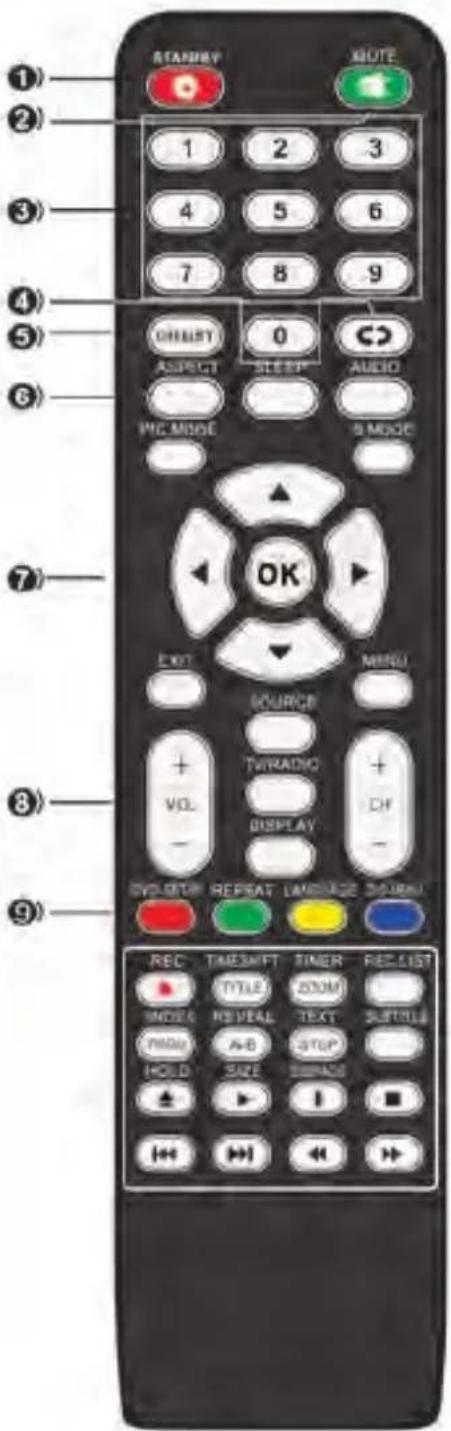

Télécommande

1.STANDBY: Permet d'allumer le téléviseur et le mettre en mode de veille.
2.MUTE : Coupe et rétablit le son.
3.0\~9: Pour entrer le numéro de chaîne,
4.RECALL: Affiche la dernière chaîne visionnée.
5.CH.LIST : Affiche la liste de chaînes.
6.ASPECT : Permet de faire un zoom sur l'image. SLEEP : Pour entrer en mode veille.

AUDIO : Permet de sélectionner la piste audio.

PIC.MODE : Permet de sélectionner le mode d'image directement.

S.MODE : Permet de sélectionner le mode sonore directement.

7.▲/▼/◄/► : Touche de navigation.

OK : Pour confirmer une sélection dans les menus. EXIT : quitter le menu.

MENU : Affiche le menu principal.

8.VOL +/- : Augmente et diminue le volume sonore. CH +/- : Affiche la chaîne suivante ou précédente SOURCE : Permet de sélectionner la source d'entrée.

TV/RADIO : Permute entre la TNT et radio (En France, il n'y a pas de radios sur les fréquences TNT).

DISPLAY : affiche les informations du téléviseur.

1. Touches de couleur : Touches utilisées pour naviguer dans le menu de configuration.

Remarque :

La télécommande doit être utilisée dans la zone de réception du téléviseur.

Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur.

Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus,

Télécommande

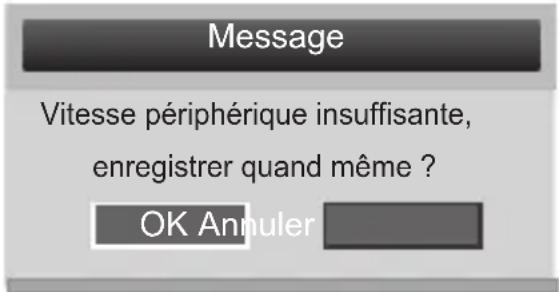

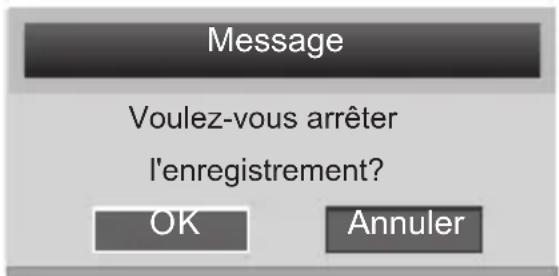

10.REC (en mode TNT) : Pour démarrer un enregistrement immédiat de la chaîne TNT en cours sur le support USB.

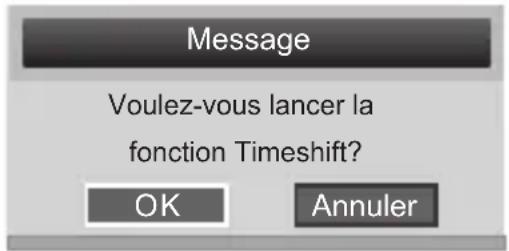

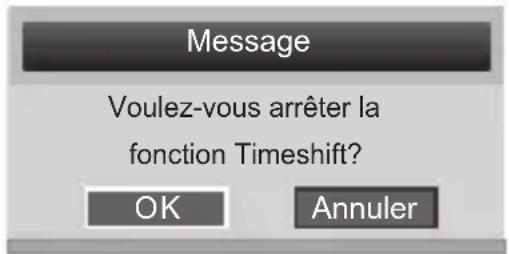

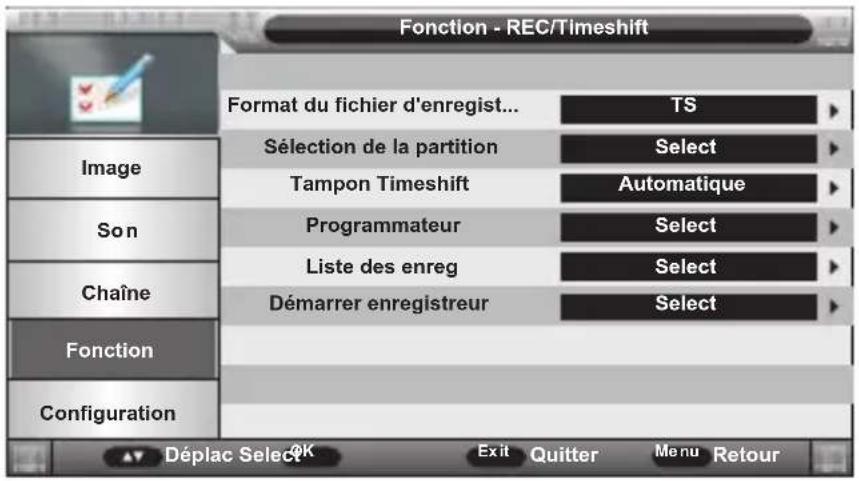

TIMESHIFT (en mode TNT): Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue.

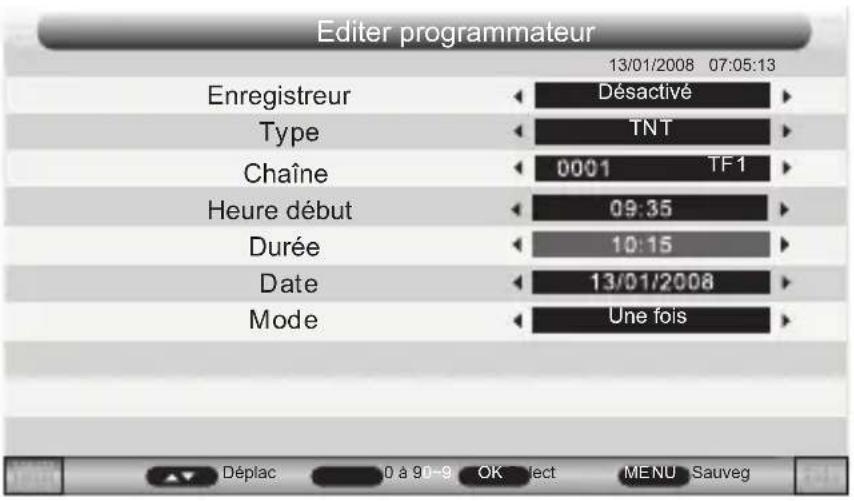

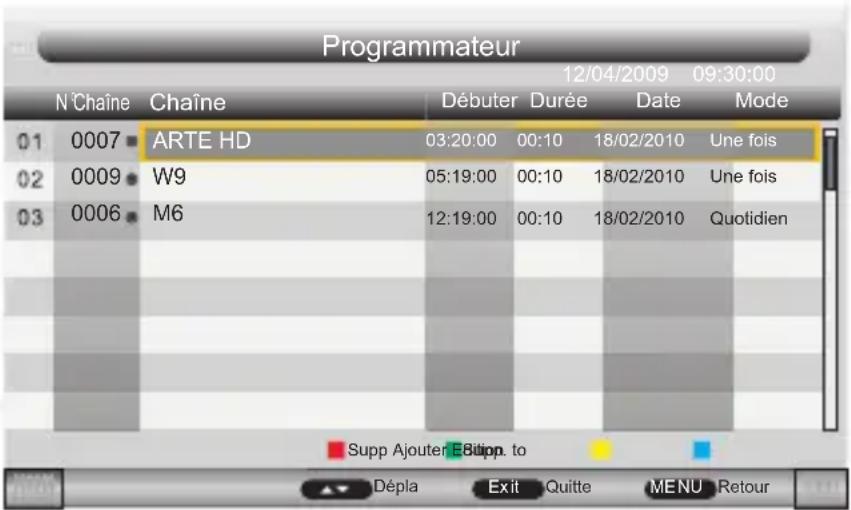

TIMER (en mode TNT): Pour afficher le menu du programmateur afin de planifier un enregistrement.

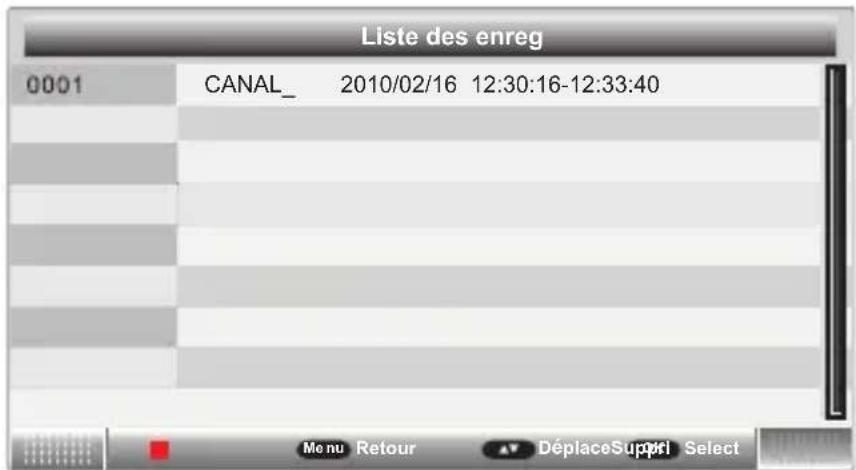

REC.LIST : Affiche la liste des enregistrements.

INDEX : Pour revenir à l'index en mode télétexte.

REVEAL : Permet d'afficher les caractères caches.

TEXT : Affiche le télétexte à l'écran.

SUBTITLE : Pour activer et désactiver le sous-titre.

HOLD : Pour maintenir la page actuelle à l'écran en mode télétexte;

SIZE : Permet de changer la taille de la page en cours;

SUBPAGE : Pour afficher la deuxième page en mode télétexte

Pour lancer la lecture.
■ :Pour interrompre la lecture.
■: Pour arrêter le disque.
«/»: Pour faire un retour/avance rapide.
M/M: Pour accéder à la piste ou au chapitre précédent/suivant.

Ces touches sont utilisées pour la configuration DVD :

DVD SETUP : Pour retourner au menu configuration REPEAT : Pour une lecture en répétition de chapitre ou de titre.

LANGUAGE : Pour sélectionner la langue audio

DVD-MENU : pour retourner au menu du disque DVD TITLE : Pour retourner au menu titre.

ZOOM : Pour faire un zoom avant ou arrière.

PROG : Lance une lecture programmée

A-B : Pour une lecture en boucle du point A au point B.

STEP : Pour lancer la lecture pas à pas.

OUVRIR/FERMER : Pour insérer ou éjecter un disque.

Préparer la télécommande

Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-). (Piles non fournies)

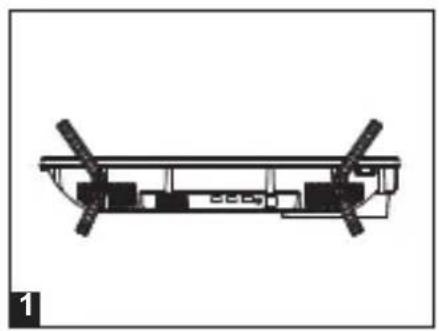

Montage du socle ou démontage du socle

• Montage du socle

1. Le logement du pied se trouve au milieu du socle (voir figure 1).
2. Mettez l'écran au logement du socle (voir figure 2).
3. Fixez l'écran avec les quatre vis (voir figure 3).
   Conseil: mettez un film de protection sous l'écran afin d'éviter de le rayer.
4. Soulevez le téléviseur après le montage (voir figure 4).

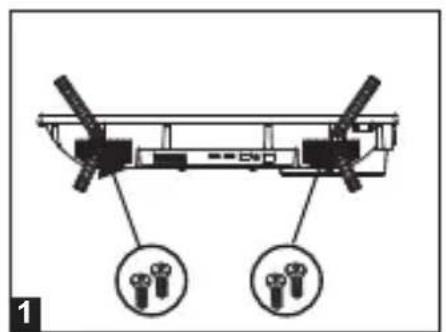

• Démontage du socle

1. Pour commencer, dévissez le socle du pied (voir figure 1)
2. Pour démonter l'écran, soulevez-le d'une main en appuyant sur le socle avec l'autre main (voir figure 2).

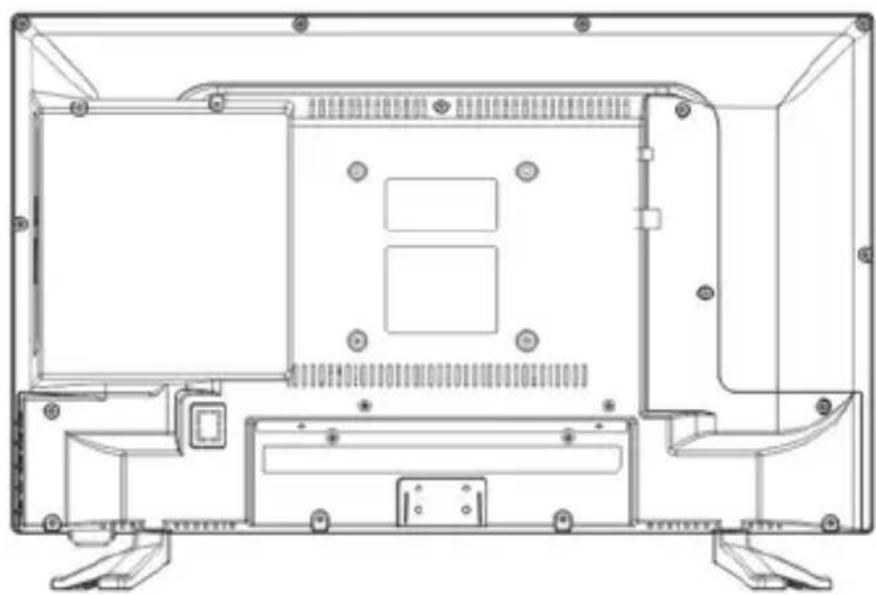

Montage sur un support mural

• Utiliser 4 vis de type M4* 8mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit.
• Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural.
• Le téléviseur doit être débranché pendant l'installation.
• Referez-vous aux instructions de montage fournies avec le support de fixation.

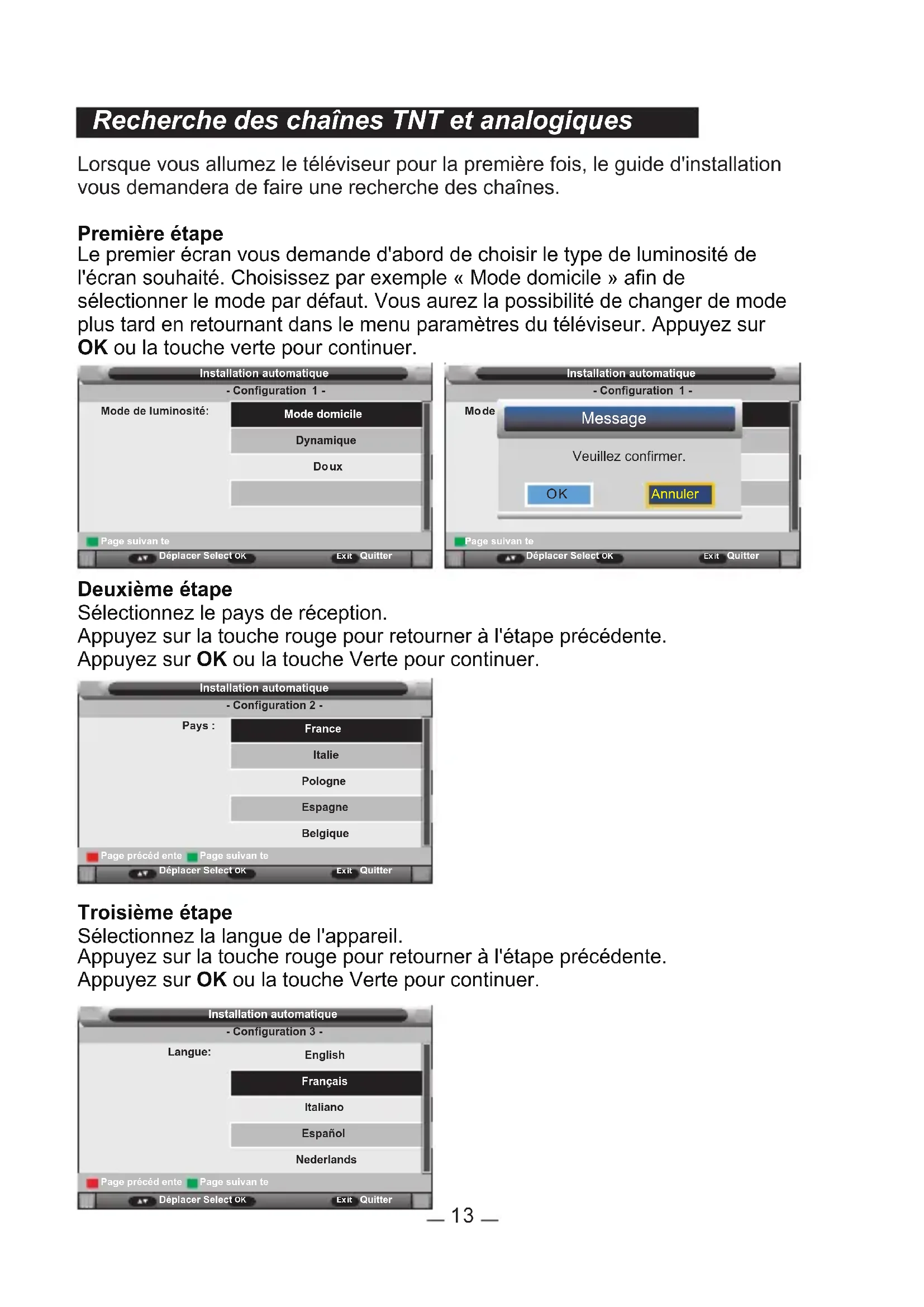

Recherche des chaînes TNT et analogiques

Lorsque vous allumez le téléviseur pour la première fois, le guide d'installation vous demandera de faire une recherche des chaînes.

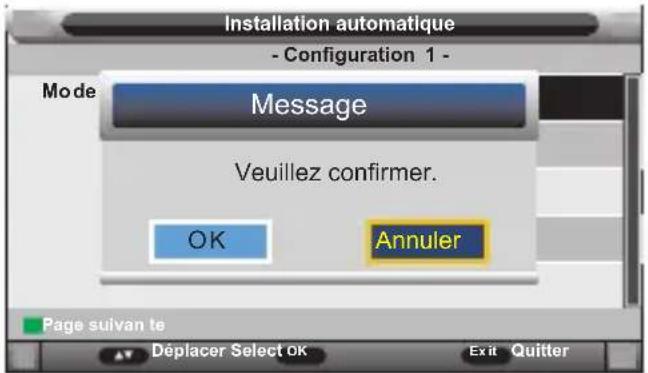

Première étape

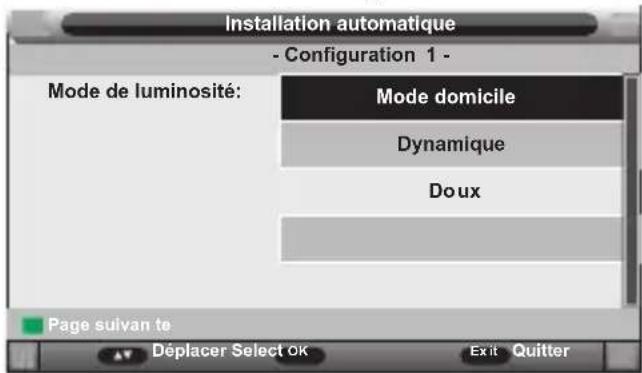

Le premier écran vous demande d'abord de choisir le type de luminosité de l'écran souhaité. Choisissez par exemple « Mode domicile » afin de sélectionner le mode par défaut. Vous aurez la possibilité de changer de mode plus tard en retournant dans le menu paramètres du téléviseur. Appuyez sur OK ou la touche verte pour continuer.

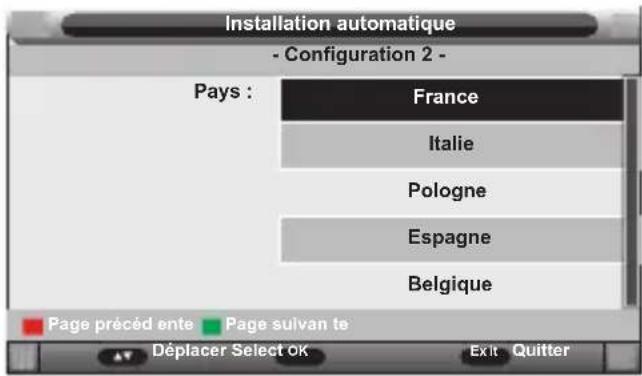

Deuxième étape

Sélectionnez le pays de réception.

Appuyez sur la touche rouge pour retourner à l'étape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

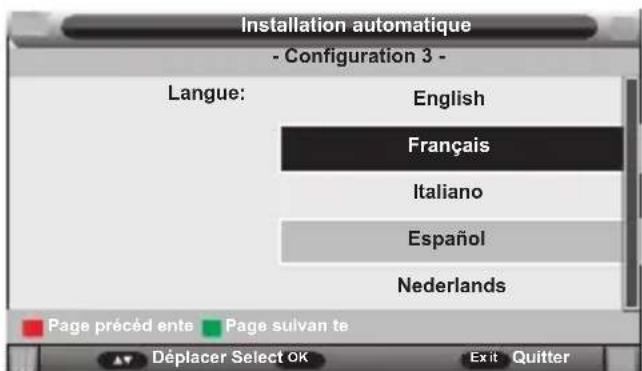

Troisième étape

Sélectionnez la langue de l'appareil.

Appuyez sur la touche rouge pour retourner à l'étape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

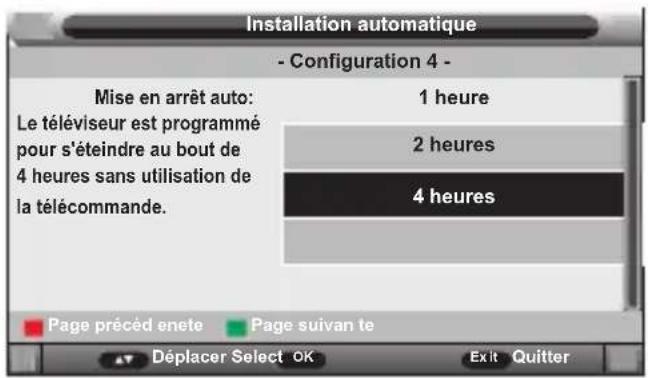

La quatrième étape

Sélectionnez le mode d'arrêt automatique de l'appareil.

Appuyez sur la touche rouge pour retourner à l'étape précédente.

Appuyez sur OK ou la touche Verte pour continuer.

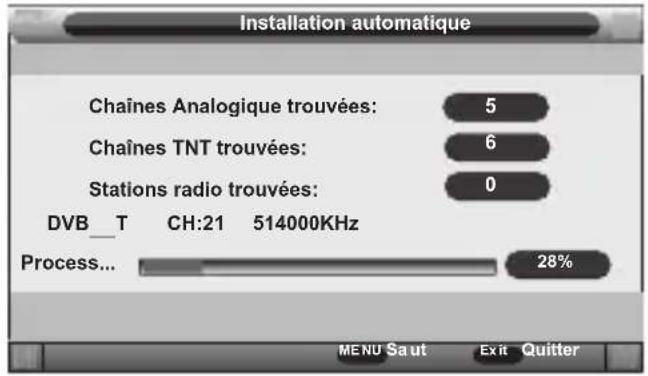

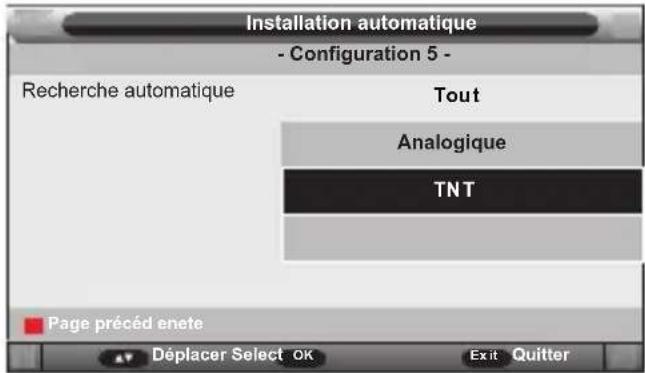

Appuyez ensuite sur la touche Verte pour lancer la recherche automatique des chaînes.

Entrée

Appuyez sur la touche "STANDBY" pour allumer le téléviseur. Ensuite, appuyez sur la touche "SOURCE" pour sélectionner la source vidéo (comme la TNT, le lecteur DVD, la prise USB etc).

Opération de base:

• Appuyez sur la touche "MENU" de la télécommande pour accéder au menu OSD.
• Utilisez les touches ◀/▶ pour sélectionner le sous-menu.
• Appuyez sur la touche "OK" pour accéder au sous-menu et régler les paramètres.
• Utilisez les touches▲ /▼ pour déplacer la barre de sélection,
• Utilisez les touches ◀/▶ pour régler la valeur de l'élément sélectionné.
• Appuyez sur la touche "MENU" pour retourner au menu précédent.
• Appuyez sur la touche "OK" pour confirmer.
• Appuyez sur la touche "EXIT" pour quitter le menu.

Menu Image

Mode image

Sélectionnez le mode souhaité : dynamique, standard, doux ou défini par l'utilisateur.

Luminosité

Réglez la luminosité de l'écran entre 0 et 100.

Contraste

Ajustez le niveau de contraste entre 0 et 100.

Netteté

Ajustez la netteté de l'image entre 0 et 100.

REMARQUE : Vous pouvez accéder aux réglages de luminosité, contraste, couleur et netteté uniquement en mode image personnalisé.

Couleur

Réglez la saturation des couleurs entre 0 et 100.

Teinte

Cette option vous permet de régler la tonalité de la couleur pour le mode NTSC.

Température couleur

Sélectionnez la température de couleur souhaitée pour optimiser le visionnage. Les options disponibles sont : standard, frais et chaud.

Format d'écran

Vous avez la possibilité de sélectionner le mode d'affichage parmi Panorama, 16:9, 4:3, Just scan, Zoom 1 et Zoom 2.

Réduction du bruit

Cette fonction permet d'éliminer le bruit de l'image vidéo afin d'obtenir une meilleure qualité image.

Sélectionnez l'option souhaitée : désactivé, bas, moyen ou haut.

Menu Audio

Mode audio

Sélectionnez le mode souhaité : standard, vidéo, musique, dialogues, défini par l'utilisateur.

Graves

Cette option vous permet de régler le niveau des sons graves entre 0 et 100.

Aigus

Cette option vous permet de régler le niveau des sons aigus entre 0 et 100. REMARQUE : Vous pouvez accéder aux réglages des graves et des aigus uniquement en mode sonore personnalisé

Balance

Cette option vous permet de régler l'équilibrage de la sortie audio entre les haut-parleurs gauche et droit.

Son Surround

Utilisez les touches ◀ et ▶ pour activer ou désactiver cette fonction.

Fonction CAV (contrôle automatique du volume)

Cette fonction ajuste automatiquement le volume. Activez cette option pour que le niveau sonore soit réglé de façon automatique.

Mode SPDIF

L'option " Mode SPDIF" vous permet d'effectuer le réglage de la sortie audio coaxiale.

Menu Chaînes

Gestion des chaînes

Dans le menu Chaînes, sélectionnez l'option "Gestion des chaînes" puis appuyez sur la touche OK ou ▶ pour afficher le menu ci-dessous.

Déplacez le curseur pour sélectionner une chaîne puis appuyez sur les touches de couleur pour effectuer différentes fonctions :

La touche Rouge vous permet de supprimer une chaîne.

- Sélectionnez la chaîné à effacer puis appuyez sur la touche verte. Pour annuler l'effacement, appuyez une nouvelle fois sur la touche rouge.

Appuyez ensuite sur la touche MENU ou OK pour continuer.

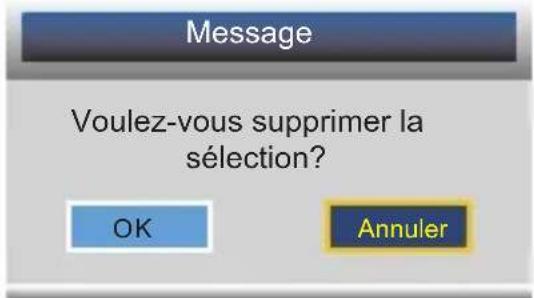

Si vous avez sélectionné des chaînes à supprimer, le message suivant s'affiche à l'écran :

Sélectionnez « OK » et appuyez sur la touche OK pour confirmer l'effacement des chaînes.

La touche Jaune vous permet de passer une chaîne.

- Sélectionnez la chaîne à passer puis appuyez sur la touche jaune. Pour faire réapparaître une chaîne, sélectionnez-la et appuyez sur la touche jaune.

La touche Bleue vous permet de changer la position d'une chaîne.

- Pour déplacer une chaîne, sélectionnez-la puis appuyez sur la touche bleue. Ensuite mettez le curseur à la position souhaitée et appuyez sur la touche OK. La chaîne sera alors insérée dans la position choisie.

Pays

Sélectionnez le pays de réception.

Recherche automatique des chaînes

Dans le menu Chaînes, sélectionnez l'option « Recherche auto » puis appuyez sur la touche OK ou ▶ pour afficher le menu ci-dessous.

Mode TNT et Analogique : Sélectionnez « Tout » afin d'effectuer une recherche automatique de toutes les chaînes TNT puis de toutes les chaînes analogiques du pays sélectionné. Pendant la recherche des chaînes TNT, appuyez sur la touche « EXIT » (QUITTER) pour passer directement à la recherche des chaînes analogiques. Durant la recherche des chaînes analogiques, appuyez sur la touche « EXIT » (QUITTER) pour quitter cette fonction.

Mode numérique : Sélectionner « TNT » pour rechercher toutes les chaînes numériques TNT du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur la touche « EXIT » (QUITTER).

Mode analogique : Sélectionnez « Analogique » pour rechercher toutes les chaînes analogiques du pays sélectionné. Vous pouvez arrêter la recherche en appuyant sur la touche « EXIT » (QUITTER).

Recherche manuelle TNT

Dans le menu Chaînes, sélectionnez l'option « Recherche manuelle TNT » puis appuyez sur la touche OK ou ▶ pour afficher le menu ci-dessous :

Chaîne

Choisissez la chaîne souhaitée à l'aide des touches ▶. Ensuite, déplacez le curseur sur « Lancer » et appuyez sur la touche OK pour démarrer la détection et l'installation des chaînes. L'appareil vous indiquera lorsque la recherche est terminée.

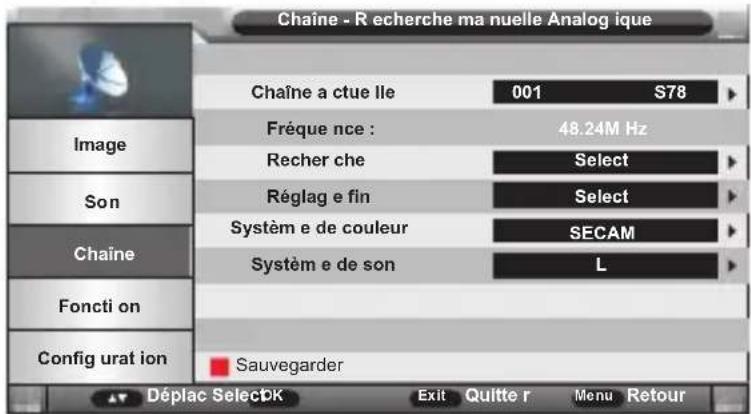

Recherche manuelle des chaînes analogiques

Dans le menu Chaînes, sélectionnez l'option « Recherche manuelle » puis appuyez sur la touche OK ou ▶ pour afficher le menu suivant.

Chaîne actuelle

Choisissez la chaîne souhaitée à l'aide des touches ▶.

Balayage

Cette option vous permet d'effectuer un balayage des fréquences. Sélectionnez cette option puis appuyez sur OK ou ▶. Le menu suivant apparaît à l'écran :

Appuyez de façon prolongée sur les touches ◀/► pour lancer le balayage. Pour retourner au menu précédent, appuyez sur la touche MENU.

Réglage fin

Appuyez sur ▶ pour ajuster la fréquence lorsque le signal de réception est faible.

Système de couleurs

Cette option vous permet sélectionner le système de couleurs adapté à votre téléviseur : Automatique, PAL ou SECAM.

Système sonore

Cette option vous permet sélectionner le système sonore souhaité : BG, DK, L, L', I .

Menu Fonction

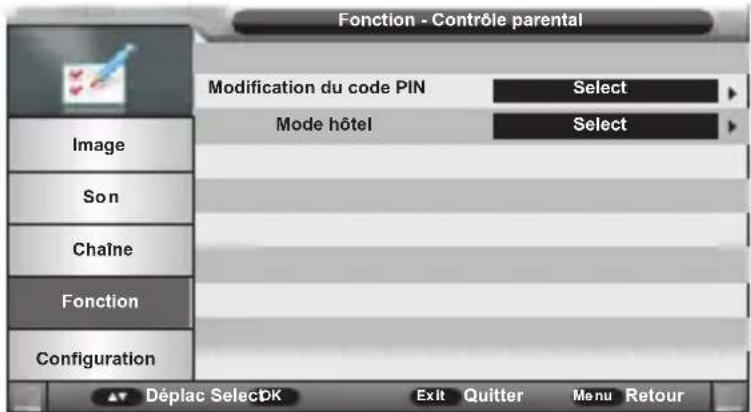

Vérrou

Sélectionnez l'option « Vérrou » puis appuyez sur la touche OK ou ▶ pour afficher le menu ci-dessous : (Le mot de passe par défaut est le <0000>)

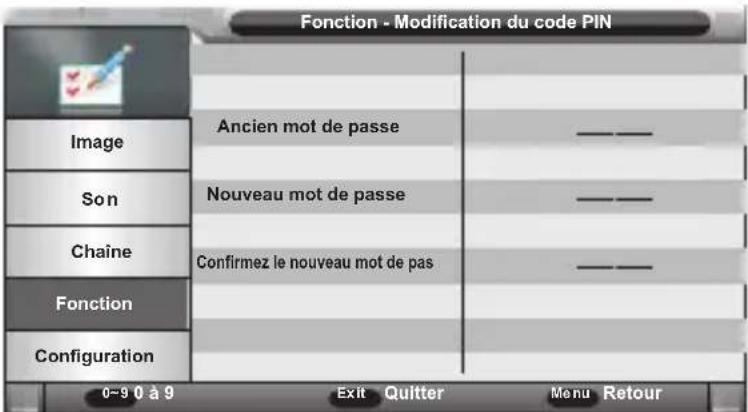

Modif. Mot de passe

Modif. Mot de passeDans le menu

appuyez sur la touche OK ou ▶ pour afficher le menu ci-dessous :

Mode Hôtel

Le mode Hôtel vous permet de restreindre l'accès de l'utilisateur à certains fonctions et réglages du téléviseur au moyen du mot de passe. Ce menu vous donne la possibilité de restreindre l'accès à la configuration des chaînes et au réglage du volume.

Langue

Dans le menu Préférences, sélectionnez l'option « Langue » puis appuyez sur la touche OK ou ◀/▶ pour afficher le menu ci-dessous :

Horloge

Sélectionnez cette option afin de vérifier l'heure du système, définir le fuseau horaire et régler l'appareil à l'heure d'été.

Arrêt Progammation

Sélectionner cette option dans le menu, puis appuyez sur la touche ▼ ou «OK» pour accéder aux réglages. Appuyez sur les touches ▶ pour ou «OK» choisir dans combien de temps vous souhaiter arrêter l'appareil.

Mise en veille auto.

La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. Il vous suffit d'appuyer sur la touche Standby de la télécommande pour remettre l'appareil en fonctionnement.

Malentendants

Cette fonction permet aux personnes ayant une déficience auditive de regarder les émissions avec les sous-titres pour malentendants (lorsque le sous-titrage est disponible).

Info CI (Interface commune)

Sélectionnez une carte CI puis appuyez sur la touche OK pour afficher le menu de la carte.

Vous pouvez alors consulter et modifier la configuration de la carte sélectionnée à l'aide de la télécommande.

Le menu ci-dessus est pour référence uniquement.

Fonction enregistrement

Avec cet appareil, vous pouvez enregistrer facilement vos émissions favorites sur votre clé USB. Cet appareil possède deux modes d'enregistrement : le mode d'enregistrement immédiat et le mode d'enregistrement différé (en cas d'absence).

Préparation pour le premier enregistrement

Lorsque vous utilisez une clé USB pour la première fois avec cet appareil, il est d'abord conseillé de la formater à l'aide de cet appareil. Le formatage, lorsqu'il est réalisé directement à partir de cet appareil, permettra d'améliorer la comptabilité avec cotre clé USB. Ceci permettra de prévenir des problèmes de qualité et de fluidité pendant l'enregistrement. Les systèmes de fichiers en format FAT seront notamment convertis en FAT 32. Attention : le formatage étant une opération qui efface tous les fichiers présents sur le support USB, prenez soin d'effectuer au préalable une sauvegarde de tous les fichiers que vous souhaitez conserver.

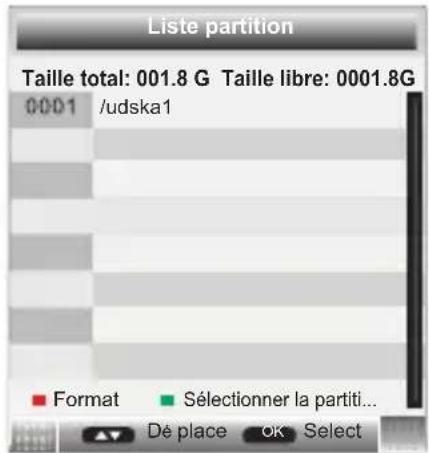

Formatage du disque

1. Appuyez sur la touche "MENU" de la télécommande pour accéder au menu OSD, puis utilisez les touches "▲/▼" pour sélectionner le menu "Fonction".

2. Appuyez sur la touche "▶" pour accéder au menu "Fonction" et régler les paramètres des fonctions, utilisez les touches "▲/▼" pour sélectioner le menu "REC/Timeshift".

1. Sélectionnez sélection de partition

a) Formatage partition : Sélectionnez une partition puis appuyez sur la touche ROUGE afin de la formater. L'appareil vous demandera de confirmer avant d'effectuer le formatage.

b) Définition de partition par défaut : Sélectionnez une partition puis appuyez sur la touche VERTE pour la définir en tant que partition par défaut. Les enregistrements seront sauvegardés dans cette partition. Vous devrez sélectionner une autre partition pour la sauvegarde des enregistrements lorsque celle-ci est pleine.

Enregistrement immédiat

Insérez un périphérique USB compatible, qui a été préalablement formaté sur ce téléviseur (voir la section précédente). Attendez environ 5 secondes jusqu'à ce que le périphérique soit reconnu. Il suffit ensuite d'appuyer sur la touche « REC » de la télécommande pour démarrer l'enregistrement immédiat. Veuillez noter cette fonction permet uniquement d'enregistrer les chaînes TNT ; les autres sources d'entrée telles que les chaînes de télévision analogique ne sont pas prises en charge.

Si la vitesse de votre appareil n'est pas suffisante pour réaliser un enregistrement, le message suivant apparait:

Sélectionnez « OK » pour annuler l'enregistrement. Vous pouvez alors choisir un support USB plus rapide.

Si vous souhaitez procéder à l'enregistrement, sélectionnez « Annuler ». Le message ci-dessous s'affiche.

L'icône RECs'affiche à l'écran durant l'enregistrement:

Appuyez une nouvelle fois sur la touche de la télécommande pour régler la durée de l'enregistrement.

Pour arrêter l'enregistrement, appuyez sur la touche □ de la télécommande.

Sélectionnez maintenant « OK » pour confirmer ou « Annuler » pour continuer l'enregistrement.

Programmateur

Dans le menu, sélectionnez l'option « Programmateur » puis appuyez sur la touche OK ou ▶ pour afficher le menu :

(Remarque : Vous pouvez appuyer sur "TIMER" sur la télécommande)

Déplacez le curseur pour sélectionner un programme (enregistrement planifié ou émission à regarder) puis appuyez sur la touche rouge pour l'effacer. Un message s'affichera pour vous demander confirmation :

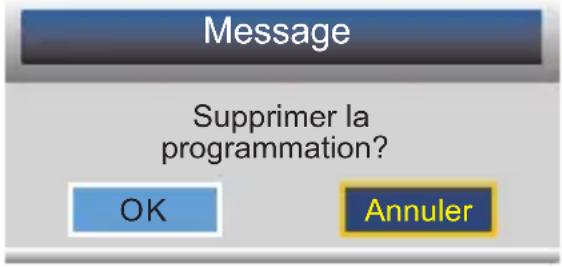

Sélectionnez « OK » pour effacer le programme sélectionné ou « Annuler » pour annuler puis appuyez sur OK.

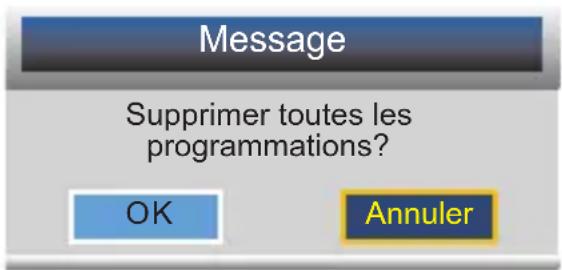

Vous pouvez aussi appuyer sur la touche verte pour effacer tous les programmes planifiés. Un message s'affichera pour vous demander confirmation :

Sélectionnez « OK » pour effectuer l'ensemble des programmes ou « Annuler » pour annuler puis appuyez sur OK.

Pour programmer un nouvel enregistrement, appuyez sur la touche jaune. Le menu suivant apparaîtra à l'écran.

Liste des émissions enregistrées

1. Appuyez sur la touche "MENU" de la télécommande pour accéder au menu OSD, puis utilisez les touches "▲ /▼" pour sélectionner le menu "Fonction".
2. Appuyez sur la touche "▶" pour accéder au menu "Fonction" et régler les paramètres des fonctions, utilisez les touches "▲/▼" pour sélection le menu "REC/Timeshift".

3. Sélectionnez liste des enregistrements

La liste des enregistrements vous permet de gérer les fichiers enregistrés. Vous pouvez lancer la lecture des émissions enregistrées depuis ce menu.

(Remarque : Vous pouvez appuyer sur "REC.LIST" sur la télécommande)

Informations concernant l'enregistrement :

• L'enregistrement des chaînes TNT est réalisé au format MPEG-TS, ce qui permet une qualité d'enregistrement identique au format reçu. Si vous souhaitez lire les enregistrements sur d'autre appareil (comme un micro-ordinateur), il faudra peut-être installer un codec vidéo compatible.
• Si vous souhaitez réaliser des enregistrements de longue durée, utilisez des clés USB de haute capacité (4 Go ou supérieur). Pour conserver plusieurs films sur le même support, optez de préférence pour un disque dur multimédia autoalimenté sur courant secteur.
• Si le temps de chargement de la clé USB est trop long, d'une minute ou plus : Essayez de réduire le nombre de fichiers présents sur le support, et également de simplifier l'arborescence du disque en supprimant les répertoires et les sous-répertoires inutiles.

Reconnaissance du support USB

• Après avoir branché votre support USB à l'appareil, il peut être nécessaire d'allumer le support USB avant que celui-ci puisse être reconnu.
• Cet appareil ne peut pas supporter une connexion USB directe avec un ordinateur. Il est nécessaire que vous transfériez au préalable vos données sur un périphérique USB comme une clé USB ou un baladeur MP3.
• Si vous utilisez un disque dur externe connecté en USB, vous devez connecter votre disque dur simultanément à une source d'alimentation électrique et à l'appareil. Si vous utilisez un baladeur vidéo avec disque dur, vous devez vous assurer que la batterie interne soit suffisamment chargée.
• Vérifiez également que le système de fichiers de votre périphérique USB soit bien au format FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Veuillez vous référer au manuel d'utilisation de votre support pour vérifier qu'un formatage est possible sans altérer ses fonctionnalités.
• Le support USB utilisé n'est peut-être pas pleinement compatible avec la norme USB 2.0. Dans ce cas, essayez une clé USB différente afin d'identifier le problème.

Qualité de l'enregistrement

- Si votre enregistrement est hachuré ou saccadé : le flux d'information à enregistrer est important et certaines clés USB n'autorisent pas des taux de transfert suffisants, même pour des clés récentes affichant la norme USB 2.0. Si cette situation se présente, essayez avec une clé USB plus récente ou bien avec disque dur externe. Avec un disque dur, les taux de transferts sont suffisamment élevés et ce problème ne devrait plus se poser.

Fonction Timeshift

La fonction « Time Shift » de ce décodeur vous permet d'interrompre une émission télévisée en cours puis de la reprendre un peu plus tard. En fait, cette fonction réalise un enregistrement sur un support de stockage numérique (par exemple une clé USB ou un disque dur externe, non fournis) lorsque vous arrêtez le visionnage. Vous pouvez alors continuer à regarder l'émission avec un décalage. Vous souhaitez mettre la télévision en pause pendant votre coup de téléphone ou votre pause café ? C'est maintenant possible avec la fonction Time Shift ! Avec cette fonction, vous ne raterez plus rien ! Cette option ne fonctionne qu'en mode télévision numérique TNT.

COMMENT UTILISER LA FONCTION TIMESHIFT

1) Pour commencer, insérez une clé USB dans l'appareil. Ensuite, activez la fonction Time Shift.
2) Appuyez sur la touche TIMESHIFT une première fois, choisissez l'option "OK" pour confirmer Time Shift.

L'image sera figée à l'écran. Pendant ce temps, l'appareil enregistre l'émission et vous pouvez faire une pause.

3) Appuyez sur la touche ▶ une deuxième fois pour reprendre l'émission à partir du moment où elle a été interrompue. Pendant que vous regardez l'émission, l'enregistrement se poursuit. Durant la lecture, vous pouvez :

• Appuyer sur la touche PAUSE pour interrompre la lecture puis appuyez sur la touche PLAY pour la reprendre.
• Appuyez sur la touche ◀ ou ▶ pour faire un retour ou avance
• Si vous souhaitez arrêter l'enregistrement et la lecture, appuyez sur la touche STOP.

Remarque concernant l'utilisation de la fonction Time Shift

Le flux d'information à enregistrer pour la fonction Time Shift est très important. Certains périphériques USB, même des clés récentes affichant la norme USB 2.0, n'autorisent pas des taux de transfert suffisants. Par conséquent, l'enregistrement est hachuré ou saccadé. Si cette situation se présente, il est nécessaire de changer le périphérique USB. Les disques durs externes autoalimentés autorisent les taux de transfert suffisamment élevés et ce problème ne devrait plus se poser. Ils vous permettent donc d'utiliser la fonction Time Shift de manière optimale. En cas de problème de qualité d'enregistrement de fluidité de lecture ou de blocage, essayez également de formater votre support USB.

Menu Configuration

Durée Menu

Cette option vous permet de régler la durée d'affichage des menus.

Mode péritel automatique

Cette option vous permet de passer automatiquement en mode péritel lorsque le câble péritel est connecté à l'appareil.

Bleu

Cette option vous permet d'activer ou désactiver la fonction écran bleu.

Mode de luminosité

Utilisez les touches ▲ et ▼ pour sélectionner l'option «Mode de luminosité » puis appuyez sur la touche ▶ ou OK pour sélectionner Mode de luminosité.« »

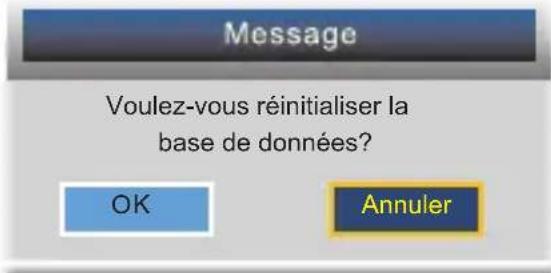

Réglage usine

Sélectionnez cette option pour restaurer l'ensemble des paramètres par défaut.

Sélectionnez « OK » pour rétablir les paramètres par défaut ou « Annuler » pour revenir au menu précédent. Appuyez sur OK pour confirmer.

Après la remise à zéro, le menu Première installation apparaîtra à l'écran. Vous pouvez alors paramétrer l'appareil.

Mise à jour logicielle

Vous pouvez mettre à jour le logiciel via le port USB. La mise à jour est une opération risquée.

Utilisez uniquement les fichiers de mise à jour fournis par le fabricant et adaptés à cet appareil.

L'utilisation de tout autre fichier de mise à jour non seulement rend l'appareil inutilisable et irréparable, mais aussi annule la garantie.

Lecteur Multimédia

Pour commencer, insérez un support mémoire (clé USB).

Ensuite, appuyez sur la touche SOURCE pour sélectionner le mode USB ou sur la touche MEDIA pour passer en mode multimédia directement.

Sélectionnez l'option « Photo » « Musique » « Vidéo » « e-Book » dans le menu principal à l'aide des touches ◀ et ▶. Puis appuyez sur la touche « OK » pour confirmer, comme illustré ci-dessous :

Fonctionnement des touches (Photo, Musique et Vidéo)

1) ROUGE : supprimer le fichier ou dossier sélectionné.
2) VERT : ajouter/supprimer tous les fichiers musique à/de la liste de lecture.
3) OK : ajouter/supprimer les fichiers sélectionnés à/de la liste de lecture.
4) CH +/- : aller vers le haut ou vers le bas.
5) ▶: Pour lancer la lecture.

Remarque: Dépendant de la taille du support, la lecture peut prendre plus d'une minute avant que l'écran de contrôle n'apparaisse.

Le lecteur ne reconnait pas ma clé USB ou mon disque dur externe branché via le port USB de l'appareil.

Cet appareil est compatible avec la très grande majorité des supports à mémoire Flash (Clés USB et balladeurs MP3) et à disque dur (Balladeurs MP3/Veréo avec HDD).- En revanche, cet appareil peut ne pas être compatible avec certains supports, et en particulier les disques dur externes auto-alimentés. Dans ce dernier cas, il faut que votre disque dur soit simultanément branché à une alimentation (secteur ou batterie) et à l'appareil via l'USB (Veuillez-vous référer à la notice d'utilisation de votre disque dur).- Veillez également à ce que le système de fichier de votre disque dur soit formaté en FAT 32. Le système NTFS n'étant pas pris en charge par ce lecteur (le formattage de votre disque dur effacera toutes les données, veuillez impérativement vous référer à votre manuel d'utilisation).

Les formats de fichier multimédia ci-dessous sont pris en charge :

VIDEO	AUDIO	PHOTO	E-book
*.MKV,*.MPG,*.DAT (MPEG1/MPEG2),*.TSMax: 1080 *720 * 480 * 30 décodage NTSC	MP3(*.mp3)	JPEG(*.JPG)BMP bmp(*.)	Txt(*.txt)
*.VOB (MPEG-2MP@ML)Max: 720 * 480 * 30 décodage NTSC
*.AVI (ISO MPEG4),*.MP4Max: 1080 *720 * 480 * 30 décodage NTSC

Lecteur DVD

Entrée

TNT

ANALOGIQUE

AV

PERITEL

YPBPR

HDMI

VGA

USB

DVD

1. Passer en mode DVD

Appuyez sur la touche « SOURCE » de la télécommande ou du panneau de commandes de l'appareil pour accéder à la liste SOURCE.

Utilisez les touches ▲ et ▼ pour sélectionner l'option DVD. Appuyez ensuite sur ▶ pour passer en mode DVD.

2. Insérer un disque dans le téléviseur.

Introduisez un disque dans le lecteur du téléviseur. Le lecteur absorbe le disque et lance la lecture automatiquement.

Remarque : Veuillez insérer le disque DVD avec le côté non imprimé vers le devant.

Pour éjecter un disque du lecteur, appuyez sur la touche “ ▲ de la télécommande.

3. Programmer la lecture

1. Appuyez sur la touche « PROG » de la télécommande pour
2. Sélectionnez l'icône « 🎯», puis appuyez sur la touche OK pour accéder à la page suivante.
3. Sélectionnez l'icône « 🏠», puis appuyez sur la touche OK pour retourner à la page précédente.
4. Sélectionnez l'icône « Quitter », puis appuyez sur la touche OK pour quitter le mode « Lecture programmée ».

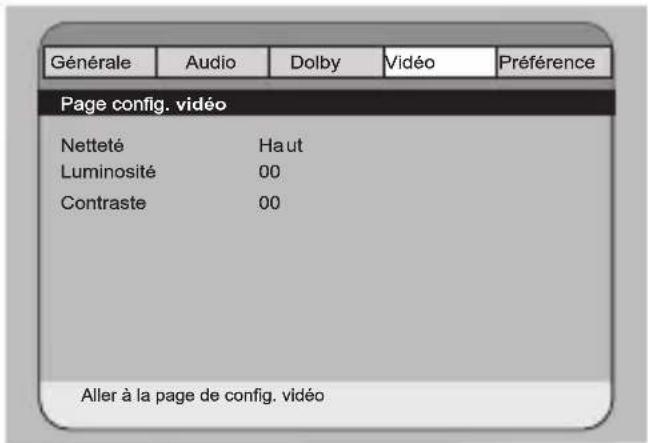

4. Configuration DVD

Pour accéder aux réglages DVD, appuyez sur la touche « DVD-SETUP » de la télécommande.

Utilisez les touches ◀ et ▶ pour accéder aux sous-menus. Ensuite, utilisez les touches ▲ et ▼ pour sélectionner les options du sous-menu, et appuyez sur la touche ▶ pour accéder aux réglages de l'option sélectionnée.

Après avoir terminé les réglages, appuyez sur la touche OK pour confirmer les modifications effectuées. Appuyez sur la touche ◀ pour retourner au menu précédent.

Configuration générale

Langue des menus : cette option vous permet de choisir la langue des menus et messages.

Ecran de veille : pour activer ou désactiver cette fonction.

Dernière mémoire : cette option vous permet de garder en mémoire la chaîne que vous avez visionnée précédemment.

Configuration audio analogue

Downmix : cette première option convient pour les films. Pour écouter de la musique à partir de deux canaux, optez pour la deuxième option. Lorsqu'une piste son Surround Sound 5.1 est disponible, la troisième option est la plus appropriée.

Configuration Dolby Digital

Dynamique : pour régler la gamme de son dynamique.

Configuration vidéo

Netteté : pour régler la netteté de l'image.

Luminosité : pour régler la luminosité de l'image.

Contraste : pour régler le contraste de l'image.

Menu des préférences

(Remarque : ce menu s'affiche à l'écran lorsqu'un disque est inséré dans l'appareil)

Type TV : sélectionnez le système de TV local parmi PAL, NTSC et AUTO

Audio : pour sélectionner les options intégrées de la langue du disque.

Sous-titre : permet de sélectionner la langue des ous-titres.

Menu disque : pour sélectionner la langue du menu disque.

Contrôle parental : cette option vous donne la possibilité de restreindre

l'accès de certains disques aux enfants.

(Remarque : le mot de passe par défaut est « 0000 »)

Mot de passe : permet de changer de mot de passe.

Par défaut : permet de rétablir les paramètres et réglages par défaut.

Ce produit intègre une technologie de protection anti-copie protégée par des brevets enregistrés aux Etats-Unis. L'utilisation de cette technologie doit être autorisée par Rovi Corporation et est destinée à un usage domestique, sauf autorisation expresse. Toute opération d'ingénierie inversée et de désassemblage est interdite.

Dépannage

Pas d'image ni de son

Le cordon d'alimentation, le câble d'antenne ou la source d'entrée n'est pas branché correctement.

Le téléviseur n'est pas allumé.

Solution:

Vérifiez le cordon d'alimentation, le câble d'antenne et la source d'entrée.

Appuyez sur la touche « POWER » de la télécommande.

Eteignez le téléviseur et rallumez-le cinq seconds après.

Cause possible:

Soit le volume est trop bas, soit le son est coupé.

Le système de son est mal configuré.

Solution:

Augmentez le volume.

Rétablissez le son en appuyant sur la touche « MUTE »

Réglez la configuration de son.

Bruit ou effet de neige

Le câble d'antenne est endommagé ou mal branché.

La chaîne est mal installée.

L'antenne est mal positionnée.

Solution :

Vérifiez le câble d'antenne et son raccordement.

Réglez la chaîne manuellement.

Ajustez la position de l'antenne.

Image en noir et blanc

L'antenne est mal positionnée.

Solution:

Réglez la configuration de couleur.

Ajustez la position de l'antenne,

La télécommande ne fonctionne pas

Les piles sont usagées.

Les piles ne sont pas insérées correctement.

Solution:

Changez les piles.

Vérifiez que les piles sont insérées en respectant les polarités +/-

Remarque:

Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaînes

TNT quand CANAL + est en clair

De 12h30a 13h30

De 19h00 a 20h30

Remarque Importante

L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Note concernant les pixels défectueux

Le plus grand soin a été pris pour la fabrication de votre produit. Néanmoins il se peut que des pixels restent allumés ou éteints. Veuillez vous reporter au tableau ci-dessous pour la tolérance des pixels défectueux concernant votre produit.

Taille d'écran	Résolution	Nb sous pixels allumés ou éteints (pixel de couleur)	Nb pixel (blanc ou noir) allumés ou éteints	Ligne continue
24 1366 x 7	68 5 2			0

Fiche Technique

Fiche technique du téléviseur selon la directive européenne 1062/2010

Marque	SCHNEIDER
Modèle	LED24-SCP090HDVDLED24-SCP090HWDVD
Classe d'efficacité énergétique	A
Zone d'affichage (diagonale)	60cm / 24pouces
Consommation d'énergie en marche	25W
Consommation d'énergie annuelle	36.5kWh par an
Consommation d'énergie en mode éteint	0W
Consommation d'énergie en mode veille	<0.5W
Résolution de l'écran (pixels)	1366(H) x 768(V)

Remarque :

1. Classe d'efficacité de l'énergie: A++ (très économe) à E (peu économe)
2. La consommation d'énergie annuelle du téléviseur est basée sur une utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

SAV

ADMEA / LOGISAV

ZI du clos des charmes

26 rue du clos des charmes

77090 COLLEGIEN - FRANCE

ZI du clos des charmes

26 rue du clos des charmes

77090 COLLEGIEN - FRANCE

Déclaration UE de conformité

La société ADMEA SA déclare par la présente que ce produit LED TV son LED24-SCP090HDVD & LED24-SCP090HWDVD est identique au modèle usine A236LCD06A3TLD et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED) (2014/53/UE). Le logo CE doit être apposé sur ce produit.

Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci-dessous qui sont en vigueur dans l'espace économique européen.

Standards	Normes applicables
Article 3.1aSécurité des personnes, sécurité électrique	EN 60065:2014EN 62311:2008
Articles 3.1bCompatibilité électromagnétique (EMC)	EN 55032:2015EN 55020:2007+A11 :2011EN 55024 :2010+A1 :2015EN 61000-3-2:2014EN 61000-3-3:2013
Articles 3.2Efficacité du spectre audio	EN 303 340 V1.1.2

Name: Edmond Ng
