MODE D'EMPLOI LED65SCP200K SCHNEIDER

Veuillez lire et conserver ces instructions

9. Lecteur Média………………………........………...............…………33

For Reference Troubleshooting................................................................................683 Instructions de sécurité importantes à conserver avec le produit Merci de lire attentivement

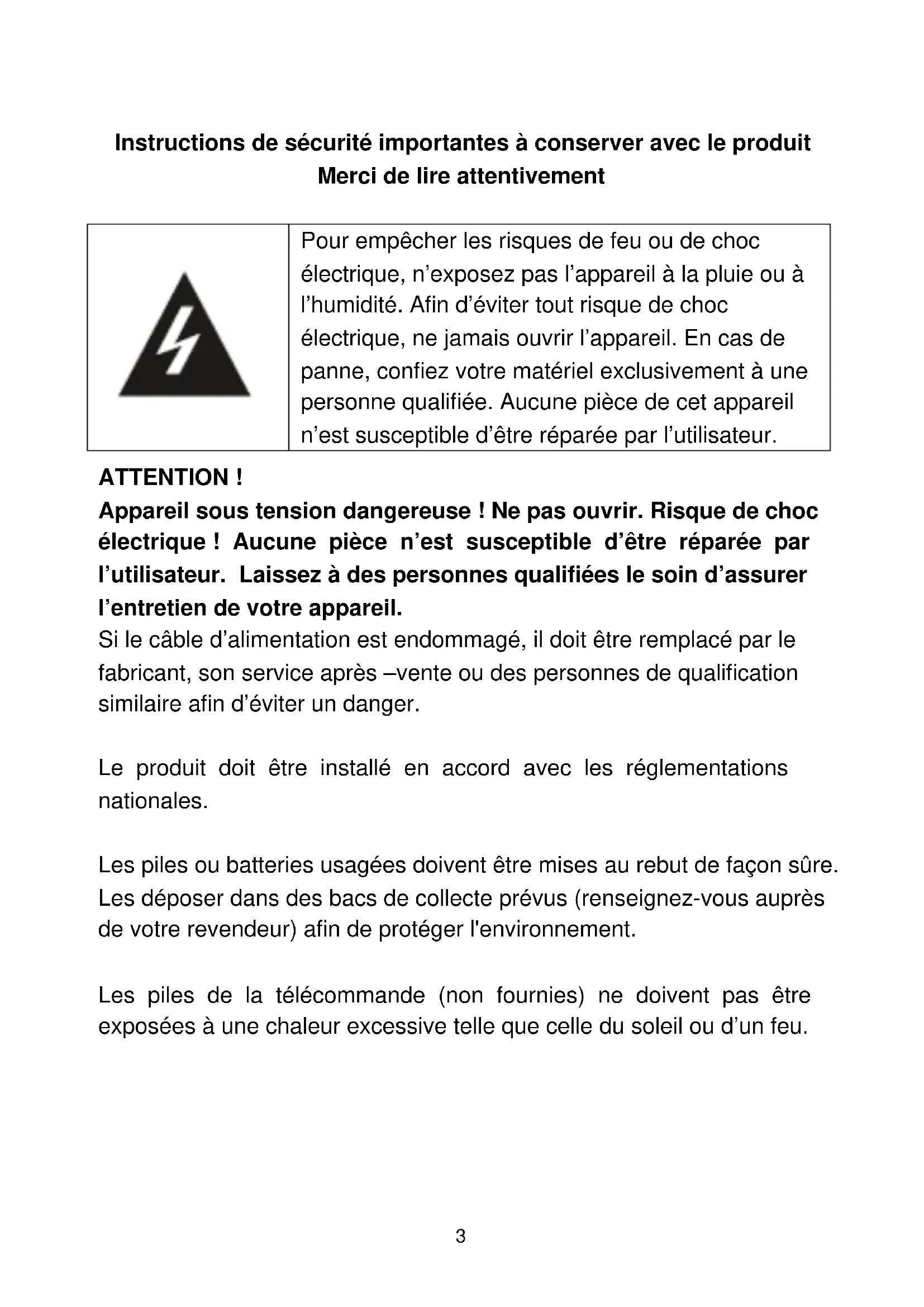

Pour empêcher les risques de feu ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. Afin d’éviter tout risque de choc électrique, ne jamais ouvrir l’appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n’est susceptible d’être réparée par l’utilisateur. ATTENTION ! Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n’est susceptible d’être réparée par l’utilisateur. Laissez à des personnes qualifiées le soin d’assurer l’entretien de votre appareil. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après –vente ou des personnes de qualification similaire afin d’éviter un danger. Le produit doit être installé en accord avec les réglementations nationales. Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement. Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d’un feu.4 Bonne disposition de l’appareil - Placez l’appareil sur une surface plane, rigide et stable. Ne pas placer l’appareil sur un tapis. - Ne posez pas votre appareil au-dessus d’un autre dispositif qui risquerait d’entraîner une surchauffe (par exemple, un récepteur ou un amplificateur). - Ne placez rien en dessous de l’appareil (par exemple, des CD ou des magazines). Espace de ventilation - Placez l’appareil dans un endroit suffisamment ventilé afin d’éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l’arrière et au-dessus de l’appareil ainsi qu’un espace de 5cm sur les côtés afin d’éviter toute surchauffe. - Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc… Préservez l’appareil des températures élevées, de l’humidité, de l’eau et de la poussière. - L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. - Ne placez pas d’objets susceptibles d’endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées). - Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées.5 Alimentation électrique - Veuillez débrancher le produit en cas de non-utilisation prolongée. - Si le cordon d’alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d’éviter un danger. - Cet appareil doit être relié à un réseau électrique 230V ~ 50Hz. - La prise d’alimentation réseau est utilisée comme dispositif de déconnection, ainsi la prise d’alimentation doit demeurer aisément accessible après installation du produit. AVERTISSEMENT Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme: - L’utilisation de meubles ou de socles recommandés par le fabricant du téléviseur. - L’utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité. - S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée. - Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié. - Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble. - Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes. - Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées.6 Déclaration de conformité Ce dispositif de télévision respecte les exigences essentielles et les autres dispositions relatives à la directive 2014/35/EU & 2014/30/EU et de la directive sur les équipements radio (RED) 2014/53/EU qui est entrée en vigueur le 12 juin 2016. La déclaration de conformité est disponible sur le site: http://www.schneiderconsumer.com

Spécifications techniques : Catégorie : Télévision Poids net du produit : 19Kg Température de fonctionnement : 0 ~40℃ ℃

ystème de réception TV: TNT7 - Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/ UE du 4 juillet 2012, relative aux déchets d’équipements électriques et électroniques (DEEE). - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. - En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. - Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.8 Mise en veille automatique La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n’est enregistrée au bout de quatre heures, l’appareil entrera automatiquement en mode veille. Il vous suffit d’appuyer sur la touche Standby de la télécommande pour remettre l’appareil en fonctionnement. Présentation du produit Félicitations! Vous avez choisi un téléviseur LED ultra haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel. Accessoires Manuel d'utilisation x1 Télécommande x19 Panneau de commandes

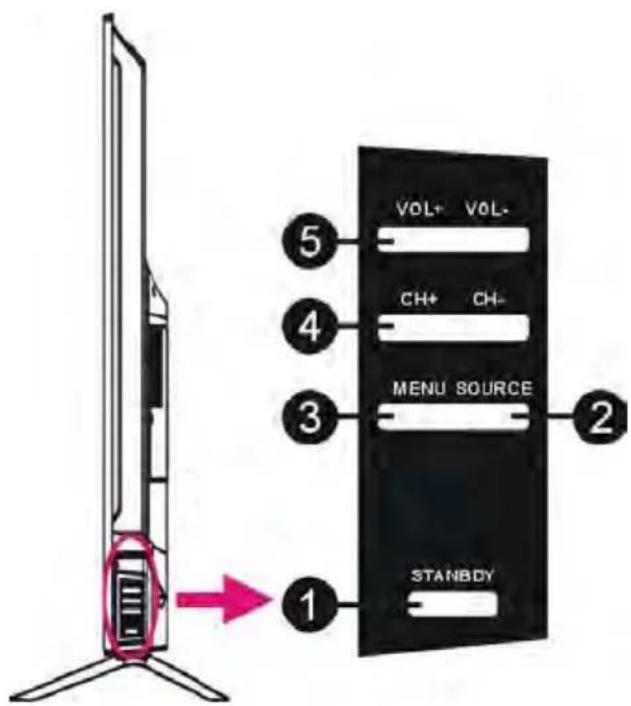

1. Standby: Permet d'allumer le téléviseur ou le mettre en mode de

2. Source: Permet de sélectionner la source d'entrée.

3. Menu: Permet d'accéder au menu principal et d'en sortir.

4. CH+/- : Pour passer à la chaîne suivante ou précédente.

5. VOL +/- : Augmente ou diminue le volume sonore.10

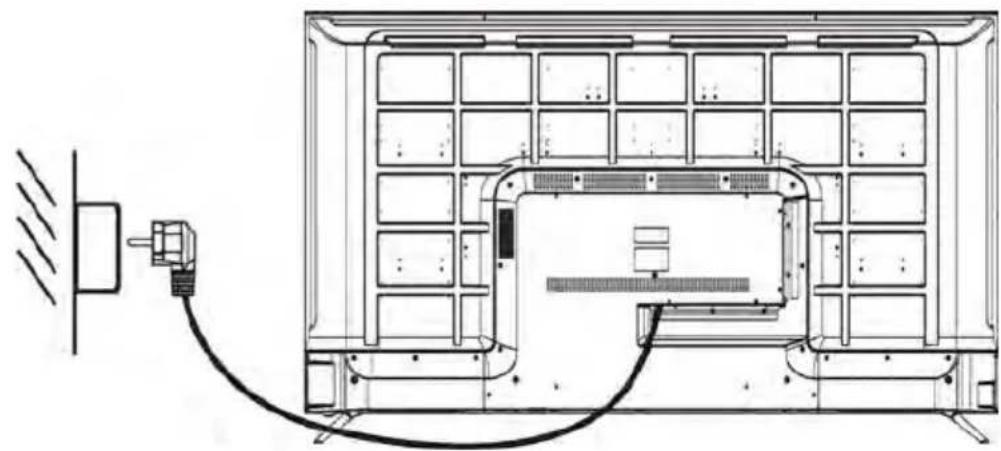

Raccordement Connexion à l'alimentation

1. En mode de veille, aucune image ne s’affiche à l’écran et l’indicateur

de veille s’allume en rouge.

2. Appuyez sur la touche « STANDBY» de la télécommande pour mettre

le téléviseur en marche. L’indicateur de veille s’allumera en bleu. Connexion de l'appareil à votre antenne toit

Il est recommandé d’utiliser un câble antenne de 75Ω afin d’éliminer tout risqué de bruit et d’interférences.11 Connexion de l’appareil à différents équipements externes Ce téléviseur peut être connecté à différents équipements externes. Le schéma suivant illustre les possibilités de connexion avec les autres équipements vidéo et audio.

2. COAXIAL : Sortie de son numérique.

3. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD.

4. HDMI UHD ARC. Ce port HDMI est compatible avec la résolution

UHD (Ultra Haute Définition, dite « 4K »), soit 3840x2160. Utilisez également ce port HDMI pour bénéficier de la fonction ARC (Audio Return Channel). Avec l’ARC, limitez le nombre de câbles de votre installation ! Si vous disposez d’un équipement home cinéma compatible ARC, il vous suffit de le relier à la prise HDMI ARC de ce téléviseur. En mode home cinéma, l’image et le son du lecteur vidéo seront transmises au téléviseur ; et inversement, à partir du12 téléviseur (mode TNT par exemple), le son sera transmis au home cinéma, le tout en un seul câble.

5. Prise casque 3.5mm

6. SCART INPUT : Entrée péritel.

7. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD.

8. RF IN : Terminal TV numérique ou antenne / TV en circuit fermé.

9. CI SLOT : Entrée pour les cartes CI (Common interface).

10. AV IN : Connexion possible au raccordement vidéo ou RCA

11. YPbPr IN : Terminal d'entrée composante et vidéo gauche/droit.

12. USB : Il prend en charge les fichiers au format *.jpg, *.mp3 ainsi que

les fichiers *.dat, *.vob, *.ts, et les fichiers vidéo aux formats *.mpg, *.avi , *.mkv, et *.mp4.13 Télécommande

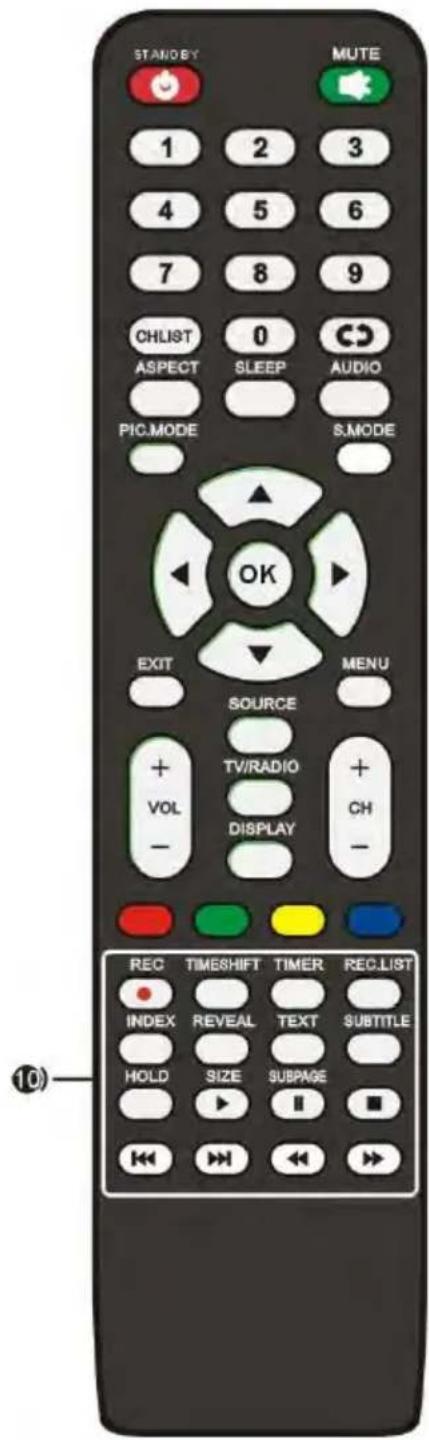

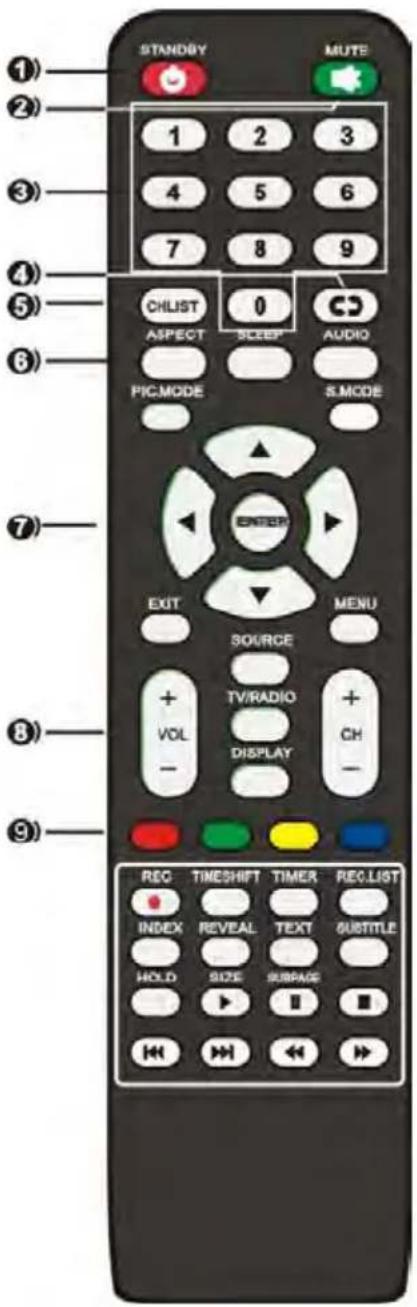

1. STANDBY: Permet d'allumer le téléviseur et

le mettre en mode de veille.

2. MUTE : Coupe et rétablit le son.

3. 0~9: Pour entrer le numéro de chaine.

4. RECALL: Affiche la dernière chaîne visionnée.

5. CH.LIST : Affiche la liste de chaînes.

6. ASPECT : Permet de faire un zoom sur l'image.

SLEEP : Pour entrer en mode veille. AUDIO : Permet de sélectionner la piste audio. PIC.MODE : Permet de sélectionner le mode d'image directement. S.MODE : Permet de sélectionner le mode sonore directement. 7.▲/▼/◄/► : Touche de navigation. OK : Pour confirmer une sélection dans les menus. EXIT : quitter le menu. MENU : Affiche le menu principal.

8. VOL +/- : Augmente et diminue le volume sonore.

CH +/- : Affiche la chaîne suivante ou précédente. SOURCE : Permet de sélectionner la source d'entrée. TV/RADIO : Permute entre la TNT et radio (En France, il n'y a pas de radios sur les fréquences TNT). DISPLAY : affiche les informations du téléviseur.

9. Touches de couleur : Touches utilisées pour

Remarque: La télécommande doit être utilisée dans la zone de réception du téléviseur. Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur. Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.14

10. REC (en mode TNT) : Pour démarrer un

enregistrement immédiat de la chaine TNT en cours sur le support USB. TIMESHIFT (en mode TNT) : Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue. TIMER (en mode TNT) : Pour afficher le menu du programmateur afin de planifier un enregistrement. REC.LIST : Affiche la liste des enregistrements. INDEX : Pour revenir à l'index en mode télétexte. REVEAL : Permet d'afficher les caractères caches. TEXT : Affiche le télétexte à l'écran. SUBTITLE : Pour activer et désactiver le sous-titre. HOLD : Pour maintenir la page actuelle à l'écran

mode télétexte; SIZE : Permet de changer la taille de la page en cours; SUBPAGE : Pour afficher la deuxième page en mode télétexte : Pour lancer la lecture. : Pour interrompre la lecture. : Pour arrêter le disque. / : Pour faire un retour/avance rapide. / : Pour accéder à la piste ou au chapitre précèdent/suivant.

Préparer la télécommande Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-). (Piles non fournies)15 Montage du socle

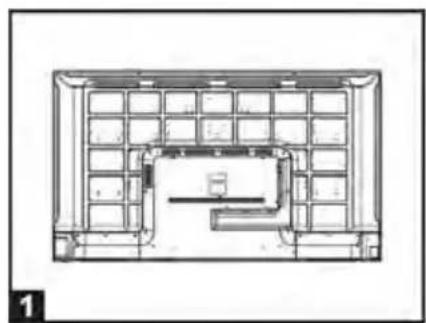

1. Placer l'appareil horizontalement sur la table (a

ttention: poser un coussin en mousse plastique sous la base de l'appareil pour ne pas rayer ce dernier), voir Fig.1.

2. Insérez ensuite les deux pieds (Fig. 2) dans l'axe central du

3. Fixez l'écran avec les 6 vis (Fig.3)

4. Soulevez le téléviseur après le montage (voir figure 4).

1. Pour commencer, dévissez le socle du pied (voir

2. Retirez les deux pieds de l'axe central du téléviseur (Fig. Wall 2).16

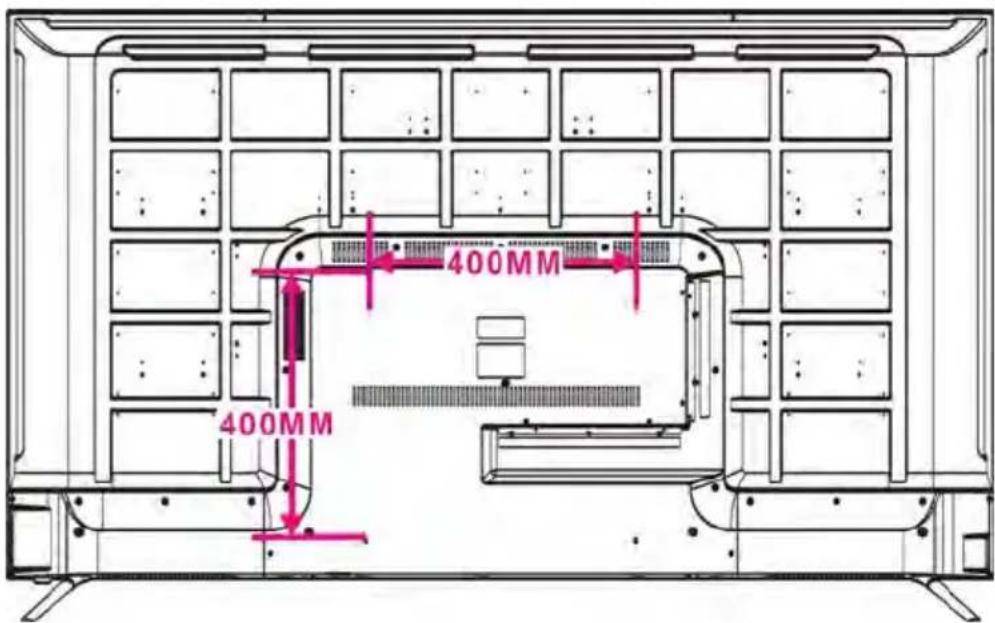

Montage sur un support mural

• Utiliser 4 vis de type M6*12mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit.

• Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural.

• Le téléviseur doit être débranché pendant l'installation.

• Referez-vous aux instructions de montage fournies avec le support de fixation.17 Installation initiale - Branchez le câble d'alimentation à une prise murale et allumez la TV, la page d'accueil s'affichera sur l'écran. - Appuyez sur le bouton OK de la télécommande pour commencer les réglages. - Appuyez sur les boutons de navigation GAUCHE / DROITE / HAUT / BAS de la télécommande pour sélectionner une option. - Appuyez sur le bouton OK de la télécommande pour confirmer votre sélection.

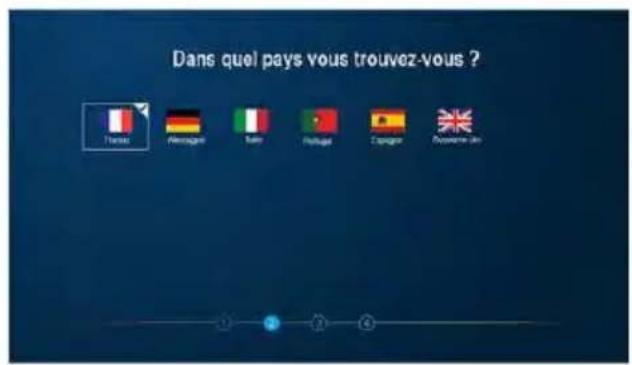

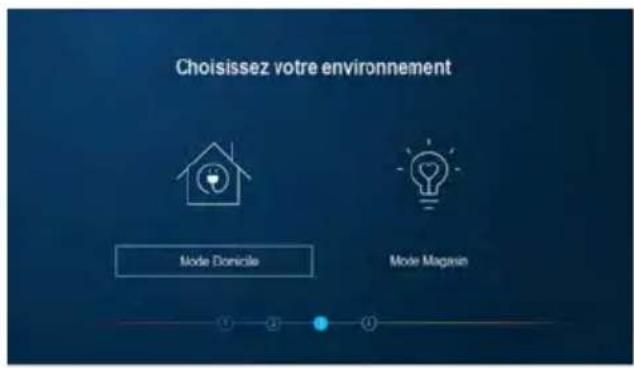

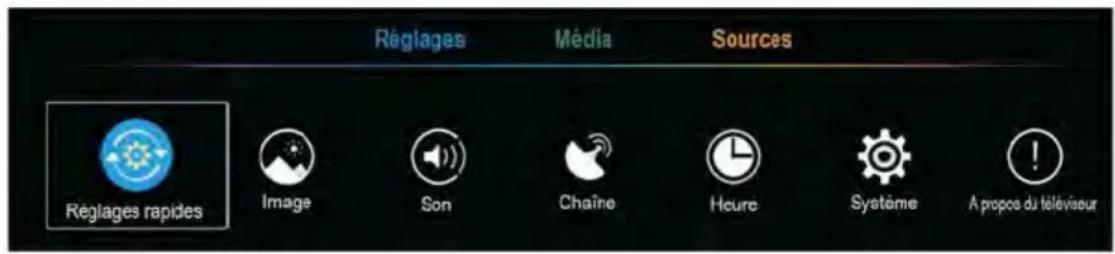

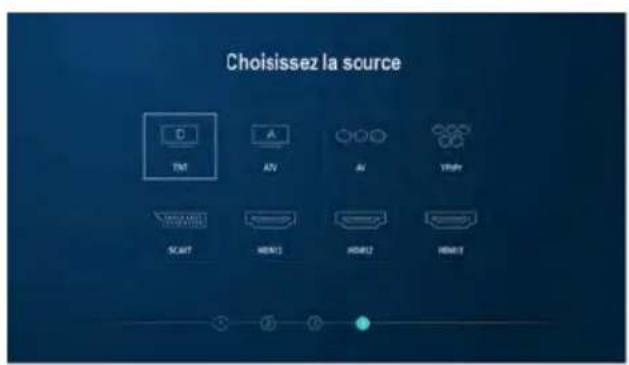

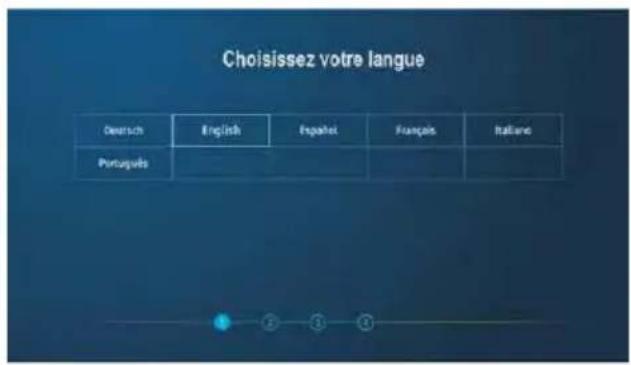

Étape 1 - Sélectionnez la langue d’affichage du système. Étape 2 - Choisissez le pays dans lequel vous vivez. Étape 3 - Choisissez le mode Domicile ou le mode Magasin.18 Étape 4 - Choisissez une source d'entrée. Entrée Appuyez sur le bouton VEILLE pour allumer le téléviseur, puis appuyez sur le bouton SOURCE pour sélectionner différentes sources d'entrée. Réglages - Appuyez sur le bouton MENU de la télécommande pour ouvrir le menu d'accueil.

Remarques : - Si Réglage n'est pas en surbrillance sur le titre du menu, appuyez sur le bouton de navigation HAUT pour déplacer le curseur sur le titre. Sélectionnez Réglage et appuyez sur le bouton de navigation BAS pour y accéder. - Certaines options sous "Réglages" n'apparaissent que lorsque le téléviseur a reçu les signaux disponibles. Procédure commune pour les réglages initiaux - Appuyez sur le bouton MENU de la télécommande pour afficher le menu d'accueil. - Appuyez sur les boutons de navigation HAUT / BAS / GAUCHE / DROITE pour déplacer le curseur. - Appuyez sur le bouton de navigation OK ou DROITE pour accéder au sous-menu. - Appuyez sur le bouton MENU pour enregistrer le réglage en cours et revenir à la page de menu précédente. - Appuyez sur le bouton QUITTER pour quitter la page du menu.19

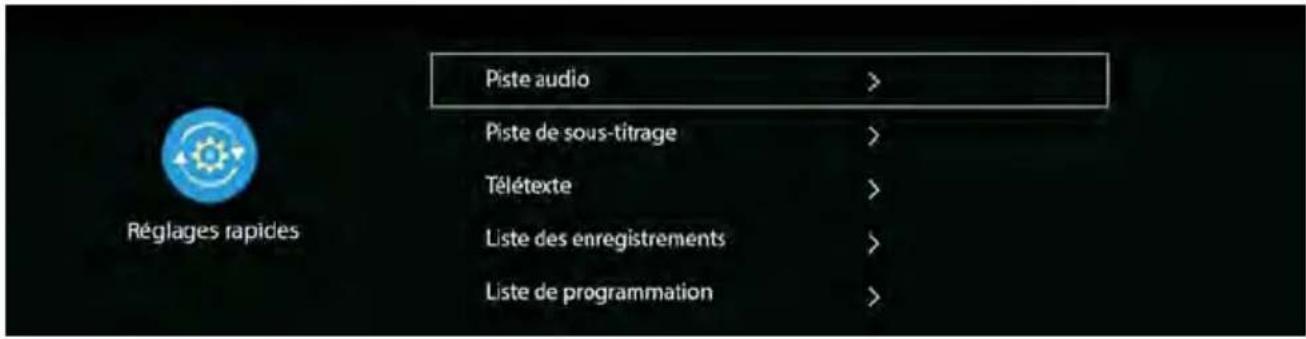

- Sélectionnez une piste audio disponible

1.2 Piste de sous-titrage

- Sélectionnez une piste de sous-titrage disponible

- Affichez les informations télétexte si disponibles.

1.4 Liste des enregistrements

- Affichez la liste des enregistrements si vous avez déjà enregistré un programme. - Vous pouvez regarder tous les programmes enregistrés ici.

1.5 Liste de programmation

- Affichez la liste de programmation si vous avez programmé un calendrier en appuyant sur le bouton MINUTEUR de la télécommande.20

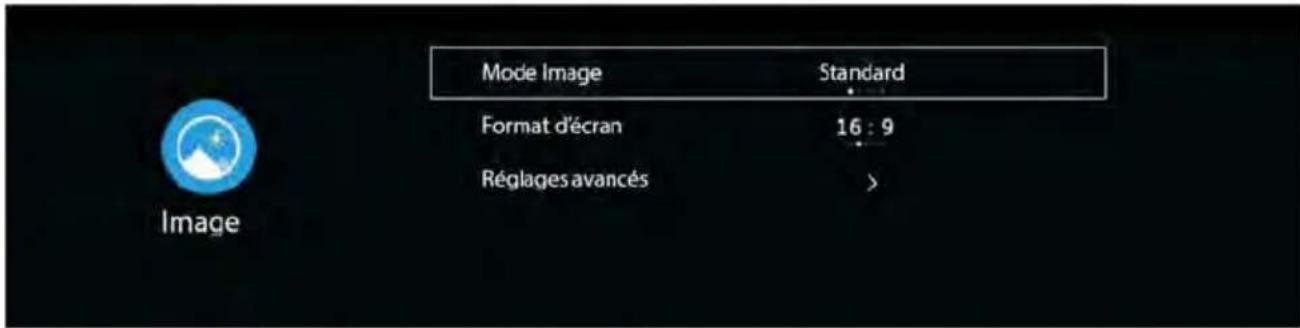

- Appuyez sur les boutons de navigation GAUCHE / DROITE pour sélectionner une option. Mode Image : Options disponibles : Standard, Utilisateur, Doux, Dynamique, Vif, Eco. Remarque : Lorsque le mode Image est Utilisateur, vous pouvez voir et régler la luminosité, le contraste, la couleur, la teinte, la netteté et le rétro-éclairage (la teinte est uniquement disponible pour le système NTSC).

Ce paramètre est utilisé pour régler la taille de l'écran vidéo Options disponibles : Auto, 4:3, 16:9, Zoom1, Zoom2. Remarque : La taille de l'écran vidéo disponible peut être différente pour différentes sources d'entrée.

2.3 Réglages avancés

Surbalayage : Pour activer / désactiver cet effet. Température des couleurs : Pour ajuster la température des couleurs optimale pour une visualisation appropriée (Normal, Chaude, Froide). Contraste dynamique : Pour sélectionner le niveau de contraste dynamique (Désactivé, Faible, Élevé). Réduction du bruit : Pour sélectionner le niveau de réduction du bruit (Désactivé, Faible, Moyen, Élevé).21

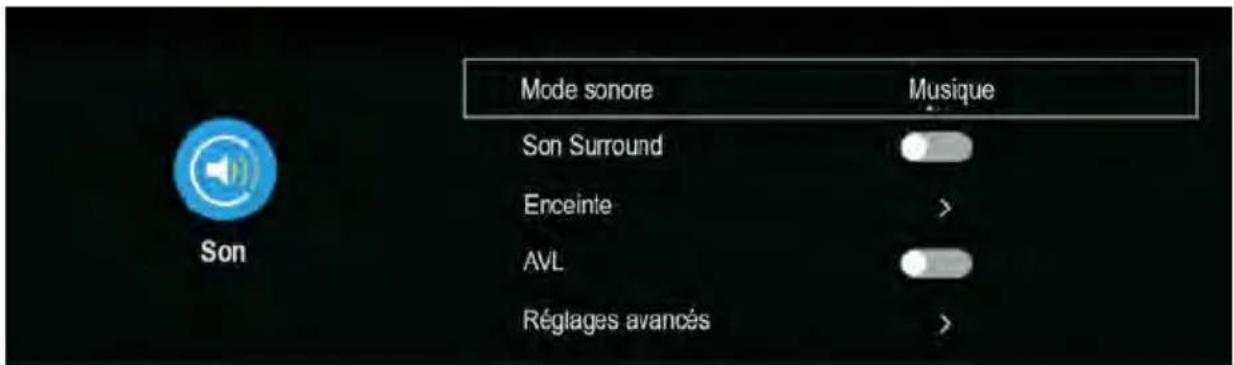

- Appuyez sur les boutons de navigation GAUCHE / DROITE pour sélectionner une option. Mode sonore : Options disponibles : Standard, Musique, Théâtre, Utilisateur.

Sortie audio numérique : Auto, PCM, RAW. Délai audio numérique : réglez ce paramètre si la sortie numérique et l'image TV ne sont pas simultanées. Synchronisation des lèvres : Pour régler la synchronisation des lèvres

3.4 AVL (Niveau du volume automatique)

Pour activer / désactiver le niveau du volume automatique.

3.5 Réglages avancés

Remarque : Lorsque le mode sonore est Utilisateur, vous pouvez voir et ajuster la Balance et l'Egaliseur. Balance : Pour régler la balance de l'audio gauche et droit. Egaliseur : Pour ajuster différentes fréquences pour obtenir le son le plus satisfaisant22 Description audio : Pour les utilisateurs malvoyants, cette fonction permet à l'utilisateur d'écouter la description d'une certaine scène ou action grâce la narration. (La fonction DA ne fonctionne que lorsque vous visualisez des programmes contenant des informations narratives connexes).

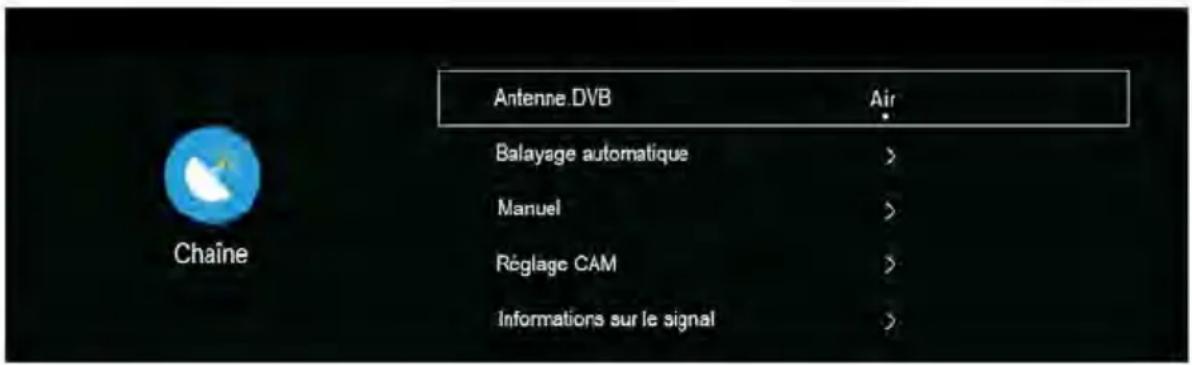

- Sélectionnez le type d'antenne DVB Air ou Câble en fonction du type d'antenne que vous avez connecté.

4.2 Balayage automatique

- Choisissez d'abord le mode de balayage DTV ou ATV. - Puis activez "Balayage automatique" pour balayer les chaînes disponibles.

- Appuyez sur les boutons de navigation GAUCHE / DROITE pour sélectionner la chaîne. - Puis choisissez “Démarrer le balayage” pour balayer les chaînes disponibles.23

Lorsqu'une carte CAM (Module d'accès conditionnel) disponible est connectée dans la fente CI, vous pouvez afficher des informations connexes ou gérer la carte CAM.

4.5 Informations sur le signal

- Pour afficher les informations sur le signal, par exemple: numéro de chaîne et intensité.

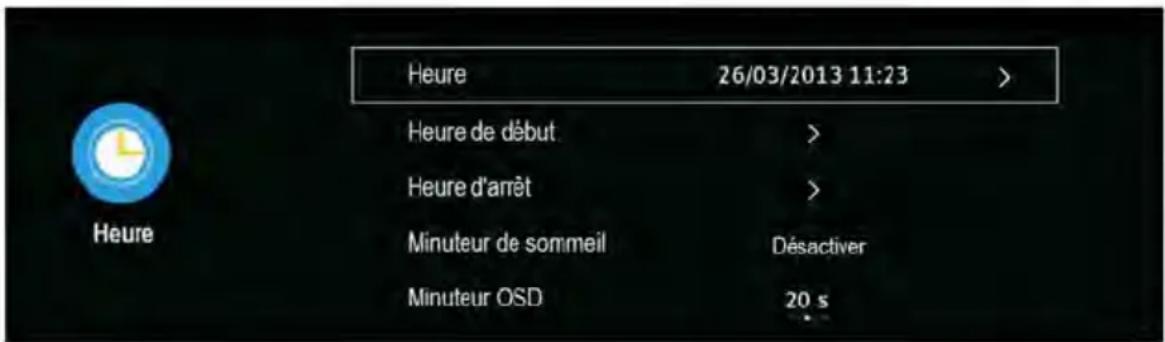

- Elle affiche l'heure en cours du système lorsqu'une chaîne disponible a été enregistrée. Synchronisation automatique : Pour activer / désactiver la synchronisation automatique. Si elle est désactivée, vous pouvez voir et ajuster la date et l'heure à l'aide des boutons de navigation. Fuseau Horaire : Pour sélectionner le fuseau horaire. Heure d'été / d'hiver : Lorsque la synchronisation automatique est activée, vous pouvez activer / désactiver l'heure d'été / d'hiver.

Heure de début Pour régler les heures, les minutes et le jour avec les boutons de navigation . Source d’alimentation : Sélectionnez la source d'entrée.24 Type de chaîne DTV : Pour sélectionner le type de chaîne DTV. Chaîne : Pour sélectionner une chaîne. Volume : Pour régler le niveau du volume.

Heure d'arrêt : Pour régler les heures, les minutes et le jour avec les boutons de navigation.

5.4 Minuteur de sommeil

- Pour régler le minuteur automatique de sommeil. Options disponibles : Désactivé, 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 240 min.

- Pour sélectionner la durée désirée du menu OSD Options disponibles : Jamais, 10/20/30/60 secondes.

5.6 Mise en veille automatique

- Sélectionnez la durée de veille automatique souhaitée (veille) lorsqu'aucune opération n'est effectuée avec la télécommande. Options disponibles : Désactivé, 3/4/5 heures.

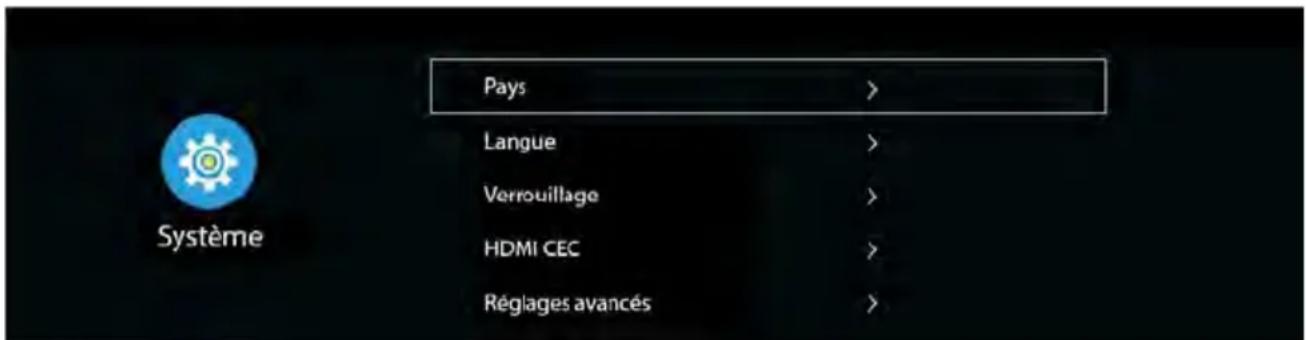

.1 Pays - Sélectionnez le pays dans lequel vous vivez.25

- Sélectionnez la langue du menu OSD, la langue audio et la langue de sous-titrage

- Entrez le mot de passepar défaut “1417”en utilisant les boutons numériques de la télécommande. - Puis surlignez “OK” sur l'écran et appuyez sur OK pour confirmer. Remarque : Si vous oubliez le mot de passe, utilisez le mot de passe universel "8899".

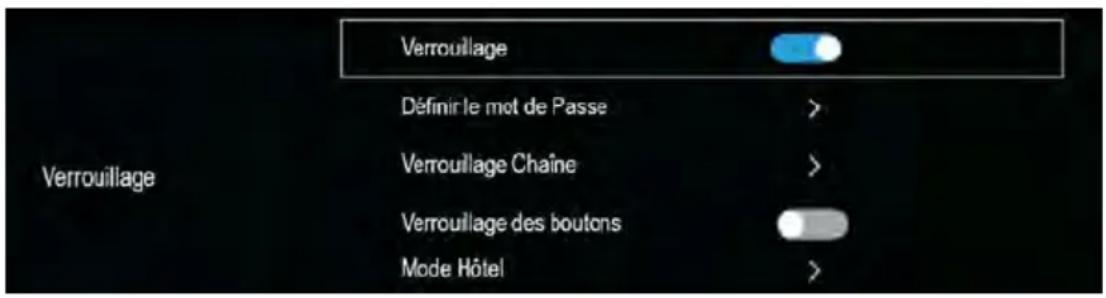

Verrouillage : Pour activer / désactiver le verrouillage Définir le mot de passe : Entrez l'ancien mot de passe en utilisant les boutons numériques, puis entrez deux fois votre mot de passe privé pour confirmer. Verrouillage Chaîne : Une fois sélectionné, appuyez sur le bouton VERT pour verrouiller / déverrouiller une chaîne. Verrouillage des boutons : Pour activer / désactiver le verrouillage des boutons. Mode Hôtel: Pour activer / désactiver le Mode Hôtel26 Mode hôtel : Pour activer / désactiver le mode hôtel Verrouillage de la source Pour activer / désactiver le verrouillage des sources disponibles Source par défaut :Pour régler la source par défaut Type de chaîne DTV : Pour sélectionner le type de chaîne DTV. Prog par défaut : Pour définir le programme numérique par défaut. Volume par défaut : Pour définir le niveau du volume par défaut. Volume Max : Pour définir le niveau du volume maximum. Importation du tableau CH : Pour importer les données CH du périphérique USB. Exportation du tableau CH : Pour exporter les données CH du périphérique USB. Supprimer les verrouillages : Pour supprimer les réglages ci-dessus. Clone USB au téléviseur : Pour cloner les données à partir d’un périphérique USB. Clone le téléviseur à USB : Pour cloner les données vers un périphérique USB.

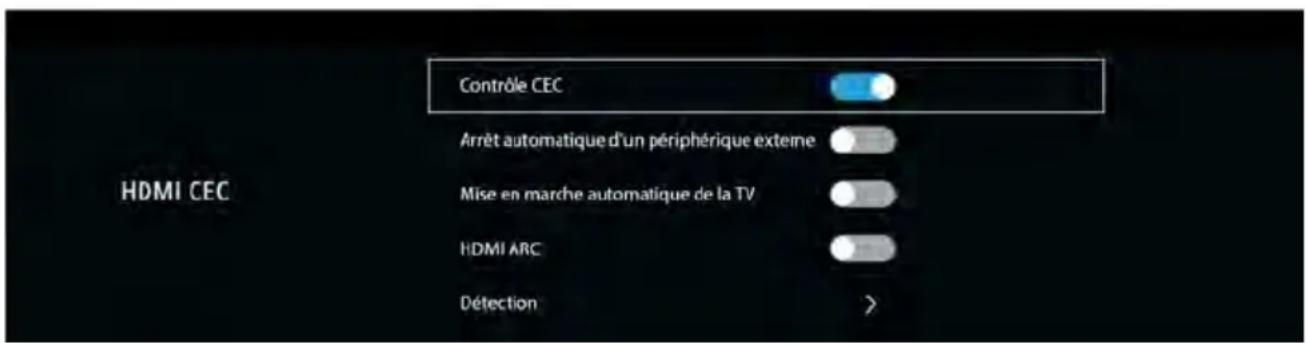

Utilisation de la fonction HDMI CEC : - Vérifiez que l'appareil HDMI (amplificateur, etc.) est correctement connecté. - Appuyez sur le bouton SOURCE de l'unité ou de la télécommande pour sélectionner la source d'entrée HDMI.27 Remarque : HDMI ARC en “HDMI 2” seulement. HDMI CEC : Pour activer / désactiver HDMI CEC. Arrêt automatique d'un périphérique externe : Si cette fonction est activée, le périphérique CEC externe connecté s'éteint automatiquement lorsque vous éteignez ce téléviseur. Mise en marche automatique de la TV : Si cette fonction est activée, ce téléviseur s'allumera automatiquement lors de l'activation du périphérique externe CEC connecté. HDMI ARC (Audio Return Channel) : si cette fonction est activée, les utilisateurs peuvent utiliser un amplificateur externe ou un dispositif de décodage audio qui a été utilisé avec ARC. Détection Détecte les périphériques disponibles.

6.5 Réglages avancés

Réglages PVR et décalage temporel : Vous pouvez sélectionner un disque, une partition, un décalage temporel, le formatage d'un périphérique USB et la vérification de la vitesse USB. Sous-titres pour malentendant : Pour les utilisateurs ayant une déficience auditive, cette fonction fournit des légendes qui retranscrivent l'audio (la fonction Sous-titres pour malentendants ne fonctionne que lorsque vous consultez des programmes contenant des sous-titres connexes) Assistant aux réglages : L'assistant s'active lors de la première utilisation pour effectuer les réglages Mode Magasin: Pour activer / désactiver le mode magasin Écran bleu : Pour activer / désactiver l'écran bleu L'arrière-plan de l'écran devient bleu lorsque le signal devient faible ou nul si l'écran bleu est activé.28

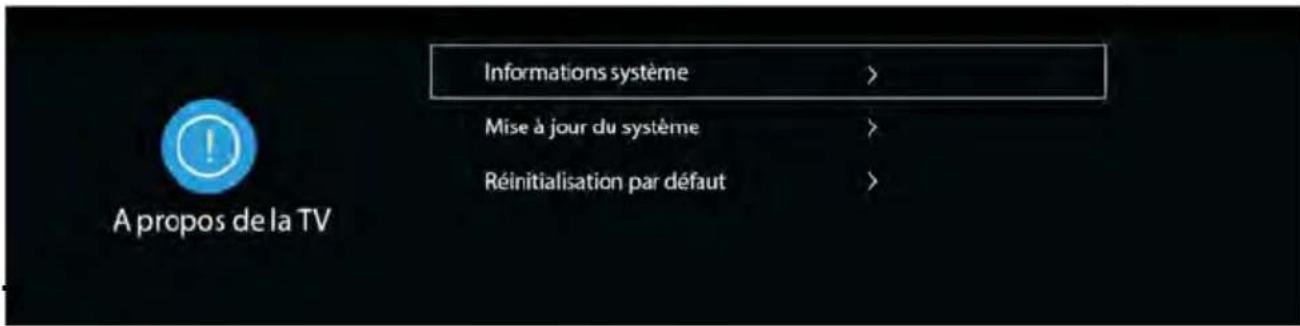

7.1 Informations système

- Pour afficher les informations sur le système

7.2 Mise à jour du logiciel

- Pour mettre à jour le logiciel via le périphérique de stockage USB. Remarque : Seuls les techniciens sont autorisés à mettre à jour le logiciel.

7.3 Réinitialisation par défaut

- Pour restaurer les réglages par défaut du menu OSD

8. Fonction d'enregistrement

Avec ce produit, vous pouvez facilement enregistrer vos programmes DVB-T préférés sur votre clé USB. Cette unité dispose de 2 modes d'enregistrement : enregistrement immédiat et enregistrement programmé (à utiliser en cas d'absence). Enregistrement d'un programme en utilisant une clé USB Cette unité vous permet d'enregistrer vos programmes DVB-T préférés d'une manière simple et conviviale. Il suffit d'insérer une clé USB dans le port de l'unité. L'enregistrement sera effectué sur la clé et vous pourrez regarder les enregistrements plus tard sur ce téléviseur ou sur tout autre appareil multimédia compatible. Remarques : Ne retirez pas votre clé USB pendant la lecture, sinon le contenu de votre clé USB pourrait être endommagé. Appuyez sur le bouton STOP pour arrêter la lecture puis retirez votre clé USB.29 Préparations pour le premier enregistrement Lorsque vous utilisez une clé USB avec cet appareil pour la première fois, vous devez d'abord la formater avec cet appareil. Le formatage de votre clé USB directement sur le récepteur améliore la compatibilité du périphérique avec l'appareil. Plus particulièrement, le système de fichiers FAT sera converti en FAT 32. Cela permet d'améliorer la qualité d'enregistrement et la fluidité. Attention: le formatage supprime tous les fichiers sur le périphérique USB ! Vous devez créer une sauvegarde de tous les fichiers que vous souhaitez conserver. Comment accéder au "Formatage du disque" ? Appuyez sur le bouton "MENU" de la télécommande pour accéder au menu OSD, puis appuyez sur le bouton de navigation pour sélectionner "Système >> Réglages avancés >> Réglages PVR et décalage temporel". Enregistrement immédiat Insérez un périphérique USB compatible préalablement formaté. Attendez environ 5 secondes jusqu'à ce que l'appareil soit reconnu. Appuyez simplement sur le bouton REC de la télécommande pour commencer l'enregistrement immédiat. Veuillez noter que cette fonction permet uniquement l'enregistrement des chaînes DVB-T, d'autres sources telles que la TV analogique ne seront pas enregistrées. Minuteur (programmation d'enregistrement) Appuyez simplement sur le bouton MINUTEUR de la télécommande pour accéder au minuteur. Affichage des programmes enregistrés Vous pouvez simplement appuyer sur le bouton LISTE REC avec la télécommande pour visionner les programmes enregistrés.30 Remarques sur les fonctions d'enregistrement et USB - Si vous souhaitez enregistrer un film ou un programme long, utilisez un périphérique mémoire d'une plus grande capacité (par exemple, 16 Go). Si vous souhaitez enregistrer plusieurs films, optez pour des disques durs externes de grande capacité. - La durée de charge du périphérique USB est trop long : Lorsque vous insérez un support USB, le temps de charge peut parfois être d'une minute ou plus. Cela dépend de la taille de votre support, du nombre de fichiers sur celui-ci et, surtout, de la complexité de ses répertoires. Vous pouvez réduire le temps de charge en évitant l'utilisation de plusieurs sous-répertoires sur votre disque USB. Evitez de tels sous-répertoires multiples comme "Répertoire / Sous-répertoire / Sous-répertoire / .... " et stockez les fichiers dans un seul répertoire simple.

Problèmes de reconnaissance de périphérique USB

1) Après avoir connecté votre périphérique USB à l'unité, vous devrez

peut-être allumer le périphérique avant qu'il ne puisse être détecté par le récepteur.

2) Cette unité ne prend pas en charge la connexion USB directe avec

un ordinateur. Il est nécessaire de transférer vos données / fichiers sur une clé USB ou un lecteur MP3. Si vous utilisez un disque dur externe à connecter via USB, vous devez connecter le disque dur simultanément à une source d'alimentation et à l'unité.

3) Si vous utilisez un lecteur vidéo portable avec disque dur, vous

devez vous assurer que la batterie interne est complètement chargée. Vérifiez que le système de fichiers de votre périphérique USB est correctement formaté en FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Le périphérique USB utilisé n'est peut-être pas entièrement compatible avec USB 2.0. Dans ce cas, essayez une autre clé USB afin d'identifier le problème.31 - Qualité d’enregistrement Si votre enregistrement est instable ou saccadé- Le flux de données à enregistrer est très important. Certaines clés USB, même certaines clés récentes USB 2.0, ne permettent pas un taux de transfert de données suffisant. Si cela se produit, essayez avec un périphérique USB plus récent ou avec un disque dur externe. Avec les disques durs externes, le taux de transfert de données est suffisamment élevé et ce problème devrait être résolu. Fonction de décalage temporel Ce téléviseur offre une fonction de "Décalage temporel" qui permet d'enregistrer un programme TV sur un support de stockage numérique (par exemple une clé USB ou un disque dur externe, non fourni). Vous pourrez ensuite regarder le programme plus tard, au moment voulu. Vous voulez mettre le téléviseur en pause ? Il est maintenant possible d'arrêter momentanément la TV avec la fonction "Décalage temporel", qui enregistre le programme TV pendant votre appel téléphonique ou votre pause café. Avec la fonction "Décalage temporel", vous ne manquerez plus aucun programme ! Remarques : Cette fonction n'est disponible qu'en mode DVB-T. Comment utiliser le service de décalage temporel

1. Insérez un périphérique USB dans le port USB avant d'activer la

fonction de décalage temporel

Appuyez une fois sur le bouton Décalage temporel pour démarrer l'enregistrement. Le programme de télédiffusion est arrêté et l'image est figée sur l'écran. Pendant ce temps, le programme TV est enregistré et vous pouvez faire une pause.

3. Appuyez sur le bouton

pour arrêter l'enregistrement.32 Remarque sur l'utilisation de la fonction de décalage temporel :

1. Veuillez vous assurer que le mode de décalage temporel est activé

dans le menu de réglage d'enregistrement.

2. La fonction de décalage temporel nécessite un taux de transfert de

données élevé entre le périphérique USB et l'unité. En effet, un enregistrement et une lecture (différée) se déroulent simultanément sur le périphérique USB. Certaines clés USB, même certaines clés récentes USB 2.0, peuvent entraîner une image instable ou un son saccadé. Si un problème se produit, il est nécessaire de changer le périphérique USB. Les disques durs externes, autoalimentés par le secteur, fournissent les taux de transfert les plus élevés et vous permettent d'utiliser la fonction de décalage temporel de manière optimale. En cas de problèmes de qualité d'enregistrement ou de problèmes de lecture tels qu'une image saccadée ou bloquée, vous pouvez également essayer de formater votre périphérique USB.33

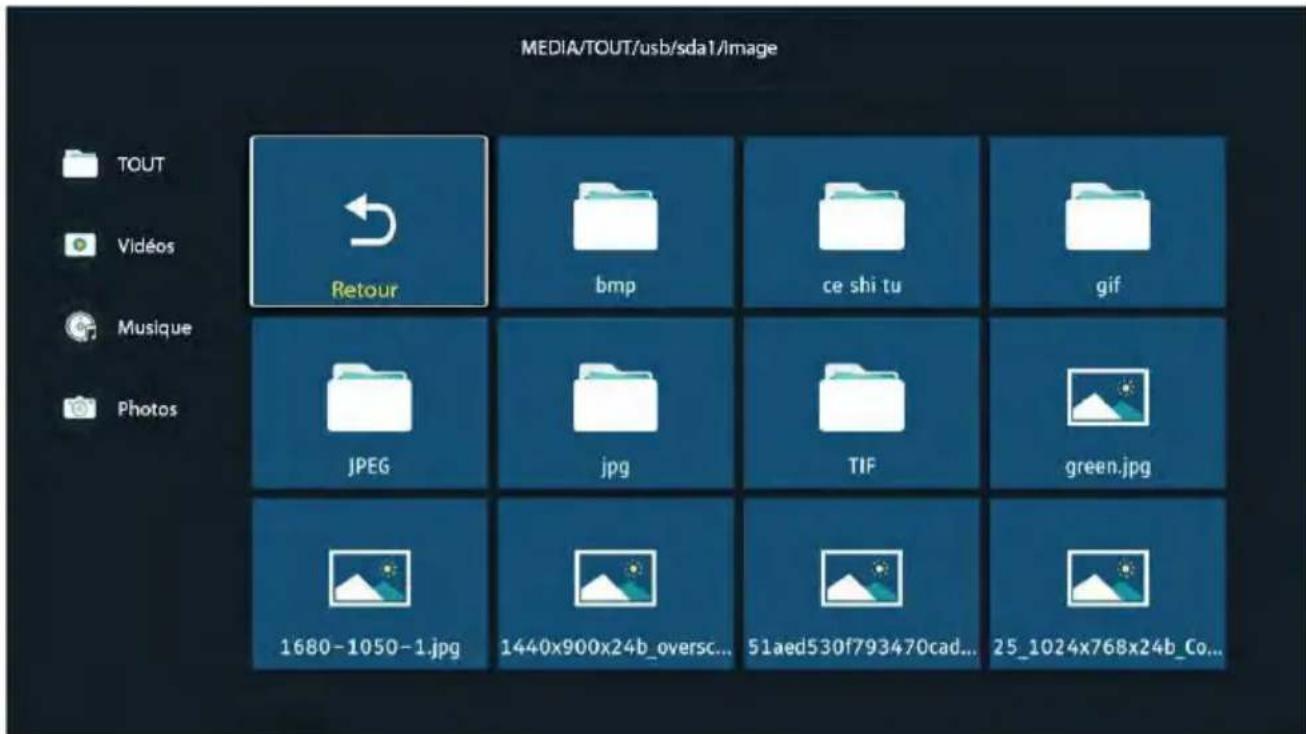

Avant d'utiliser le menu MEDIA, branchez le périphérique USB, appuyez sur le bouton MENU de la télécommande pour ouvrir le menu d'accueil. Appuyez ensuite sur le bouton de navigation HAUT pour déplacer le curseur sur le titre. Sélectionnez Média et appuyez sur le bouton de navigation BAS pour mettre USB en surbrillance.

Appuyez sur les boutons ◄/► / pour mettre votre sous-menu préféré en surbrillance : Photo, Musique et Vidéo, appuyez sur le bouton OK pour confirmer. Appuyez sur le bouton MENU pour accéder à votre sous-menu préféré.34 Remarque : Selon la capacité de l'appareil, la lecture peut prendre plus d'une minute avant le lancement de la vidéo. L'unité ne peut pas lire le périphérique USB. - Une fois que vous avez branché votre périphérique à l'appareil, vous devrez peut-être activer le périphérique USB avant de pouvoir l'utiliser. - Cet appareil ne prend pas en charge la connexion USB directe avec un ordinateur. Vous devez utiliser un périphérique USB, un lecteur MP3 ou un PMP (lecteur multimédia portable avec disque dur). - Si vous utilisez un disque dur externe USB : vous devez connecter votre appareil simultanément à une source d'alimentation externe et à l'unité. Si vous utilisez un PMP autoalimenté, assurez-vous que la batterie est suffisamment chargée. - Vérifiez que le système de fichiers de votre périphérique USB est formaté au format FAT ou FAT 32. Les périphériques USB formatés en NTFS ne sont pas compatibles avec cet appareil. Attention : si vous tentez de modifier votre système de fichiers, le formatage de votre appareil effacera toutes les données. Veuillez d'abord vous reporter au mode d'emploi de votre périphérique USB. - Avertissement : Connectez votre périphérique USB directement au port USB de l'appareil. L'utilisation d'un câble d'extension n'est pas recommandée et peut provoquer des interférences et un échec du transfert de données.35 Dépannage Pas d’image ni de son Cause possible :

• Le cordon d’alimentation, le câble d’antenne ou la source d’entrée n’est pas branché correctement.

• Le téléviseur n’est pas allumé. Solution :

• Vérifiez le cordon d’alimentation, le câble d’antenne et la source d’entrée.

• Appuyez sur la touché POWER de la télécommande.

• Eteignez le téléviseur et rallumez-le cinq seconds

près. Pas de son Cause possible :

• Soit le volume est trop bas, soit le son est coupé.

• Le système de son est mal configuré. Solution :

• Augmentez le volume.

• Rétablissez le son en appuyant sur la touche MUTE.

• Réglez la configuration de son. Bruti ou effet de neige Cause possible :

• Le câble d’antenne est endommagé ou mal branché.

• La chaîne est mal installée.

• L’antenne est mal positionnée. Solution :

• Vérifiez le câble d’antenne et son raccordement.

• Réglez la chaîne manuellement.

• Ajustez la position de l’antenne.36 Image en noir et blanc Cause possible :

• L’antenne est mal positionnée. Solution :

• Réglez la configuration de couleur.

• Ajustez la position de l’antenne. La télécommande ne fonctionne pas Cause possible :

• Les piles sont usagées.

• Les piles ne sont pas insérées correctement. Solution :

• Vérifiez que les piles sont insérées en respectant les polarités +/-. Remarque: Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaines TNT quand CANAL + est en clair De 12h30 a 13h30 De 19h00 a 20h30 Remarque Importante L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.37 Fiche Technique Fiche technique du téléviseur selon la de directive européenne 1062/2010 Marque SCHNEIDER Modèle LED65-SCP200K Classe d’efficacitéénergétiqu A Zone d’affichage (diagonale) 165.1cm / 65 inches Consommation d’énergie en march 149W Consommation d’énergie annuelle 218KWh Consommation d’énergie en mode éteint 0 W Consommation d’énergie en mode veille <0.5W Resolution de l’écran (pixels) 3840(H) x 2160 (V) Remarque:

1. Classe d'efficacité de l'énergie: A++ (très économe) à E (peu

2. La consommation d'énergie annuelle du téléviseur est basée sur une

utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

SAV ADMEA / LOGISAV ZI du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN - FranceDéclaration UE de conformité La société ADMEA SA déclare par la présente que ce produit LED TV son LED65-SCP200K est identique au modèle usine DVB-PM1650083 et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED ) (2014/53/UE). Le logo CE doit être apposé sur ce produit. Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci- dessous qui sont en vigueur dans l'espace économique éuropéen. Standards Normes applicables Article 3.1a Sécurité des personnes, sécurité électrique EN 60065:2014 EN 62479:2010 Articles 3.1b Compatibilité électromagnétique (EMC) EN 55032:2015 EN 55020:2007+A11 :2011 EN 55024 :2010+A1 :2015 EN 61000-3-2:2014 EN 61000-3-3:2013 Articles 3.2 Efficacité du spectre audio EN 303 340 V1.1.2 Name: Edmond Ng Position: Quality Assurance Engineer Signature: Date: 26 January 2018 12 rue Jules Ferry 93110 Rosny-sous-Bois TEL : (33) 01 48 12 14 14 Fax : (33) 01 48 12 14 12
