MODE D'EMPLOI TURBOmax VU 2821 E VAILLANT

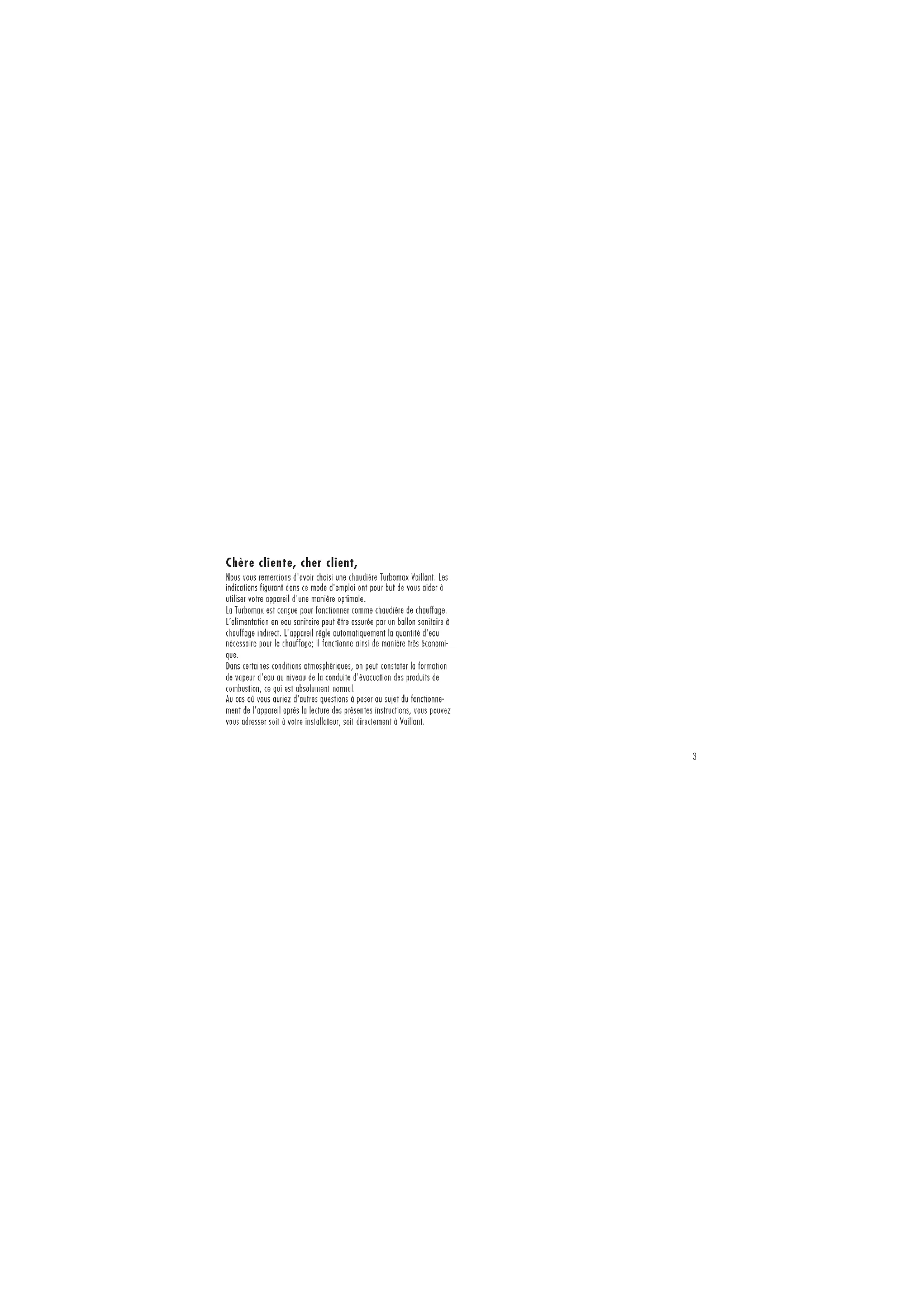

Chère cliente, cher client, Nous vous remercions d'avoir choisi une chaudière Turbomax Vaillant. Les indications figurant dans ce mode d'emploi ont pour but de vous aider à utiliser votre appareil d'une manière optimale. La Turbomax est conçue pour fonctionner comme chaudière de chauffage. L’alimentation en eau sanitaire peut être assurée par un ballon sanitaire à chauffage indirect. L'appareil règle automatiquement la quantité d'eau nécessaire pour le chauffage; il fonctionne ainsi de manière très économi- que. Dans certaines conditions atmosphériques, on peut constater la formation de vapeur d'eau au niveau de la conduite d'évacuation des produits de combustion, ce qui est absolument normal. Au cas où vous auriez d'autres questions à poser au sujet du fonctionne- ment de l'appareil après la lecture des présentes instructions, vous pouvez vous adresser soit à votre installateur, soit directement à Vaillant.4 Sommaire Page Consignes de sécurité 5 Contrôles avant la mise en service 6 Fonctionnement en chauffage 8 Préparation d´eau chaude sanitaire 11 Affichages de fonctionnement 12 Suppression de perturbation (déverrouillage) 14 Mise hors service 15 Entretien et maintenance 16 Protection contre le gel 16 Mise en service régulière de la pompe 16 Recherche des défauts 17 Vue d'ensemble de l'installation 195 Consignes de sécurité

Pour votre propre sécurité, veuillez à ce que le montage et le réglage de votre appareil soient exécutés par une entreprise qualifiée. Celle-ci est également responsable de l'entretien et de la remise en état de l'appareil.

Si vous pensez qu'il se produit une fuite de gaz ou une perturbation, veuillez mettre l'appareil hors service et prenez contact avec la compagnie gazière, une société de service après vente ou un autre spécialiste.

Les écartements minimums suivants doivent être respectés entre l'ha- billage et l'appareil : 20 mm de chaque côté, 150 mm en bas, 165 mm en haut.

Alimentation électrique

Avertissement : l'appareil doit être raccordé à la terre. Il doit être

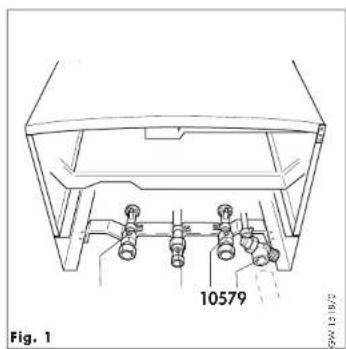

alimenté en 230 V~/50 Hz. Il faut utiliser une fiche à trois pôles avec un fusible de 3 A pour le branchement sur le réseau.6 Contrôles avant la mise en service Ouvrir les robinetteries d'arrêt Contrôlez si la vanne de coupure des circuits départ et retour chauffage et ainsi que la vanne de coupure du gaz sont ouvertes (les vannes de coupure des circuits départ et retour et du gaz sont ouvertes lorsque l'encoche concorde avec la direction de la conduite). La vanne de sécurité sert a la sécurité de fonctionnement de l'appareil et ne doit pas être manipulée.

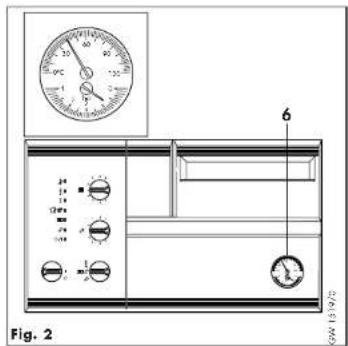

Contrôler le niveau d'eau Ouvrez le volet avant inférieur. Contrôlez le niveau d'eau de l'installation. L'aiguille blanche du manomètre du bas doit se trouver entre 1 et 1,5 bar. Si, lorsque l'installation est froide, l'aiguille se trouve au-dessous de 0,8 bar, vous devez effectuer un nouveau remplissage. Le thermomètre du haut indique la température de l'eau dans le circuit de chauffage.

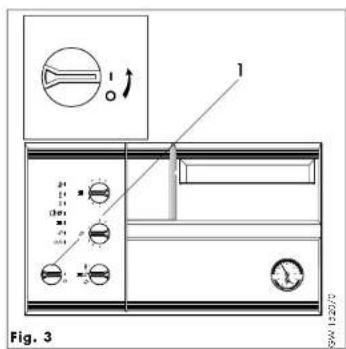

GW 1519/0 Fig. 28 Fonctionnement en chauffage Mettre en circuit l'interrupteur principal Mettez l'interrupteur principal en marche (position "1"). Lorsque l'interrupteur principal se trouve sur "1", le témoin de contrôle s'allume. Remarque : l'interrupteur principal ne doit être actionné comme décrit au chapitre "Contrôler le niveau d'eau" de la page 7 que lorsque le remplissage d'eau de l'installation est correct. Une fois ce réglage effectué, la chaudière est prête pour le fonctionnement en chauffa- ge.

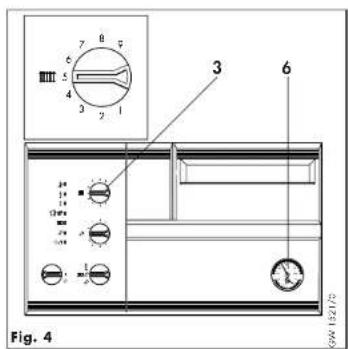

GW 1520/0 Fig. 39 Fonctionnement en chauffage Régler la température de départ Le bouton de réglage de la température de départ permet d'ajuster la température souhaitée de l'eau dans le circuit de chauffage. Pendant le fonctionnement en chauf- fage, la température peut être lue sur le thermomètre . Tournez le bouton de réglage : dans le sens des aiguilles d'une montre pour augmenter la température (chiffre maximum = 9) dans le sens inverse des aiguilles d'une montre pour réduire la température (chiffre minimum = 1) Nous recommandons les réglages suivants : printemps et automne 5 - 6 hiver (froid moyen) 6 - 7 hiver (froid important) 7 - 9

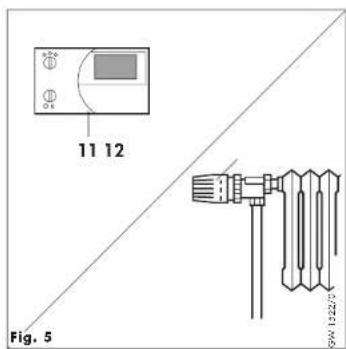

GW 1521/0 Fig. 410 Régler les régulateurs externes Réglez le thermostat d’ambiance et/ou les robinets thermostatiques des radiateurs suivant les instructions correspondantes. Vous pouvez régler les horaires de mise en marche et d'arrêt sur la minuterie. Remarque : un thermostat d’ambiance et/ou des robinets thermostatiques de radiateurs assurent une régulation plus précise et plus économique de votre installation de chauffage. Remarque : une régulation "temporisation" d'économie est incorporée à l'appareil afin d'éviter les mises en marche et arrêts courts qui consomment beaucoup d'énergie lors du fonctionnement en chauffage. Si le régulateur de température ambiante ou le bouton de réglage de l'appareil sont positionnés sur une valeur plus élevée, la mise en route de l'appareil peut être retardée temporairement.

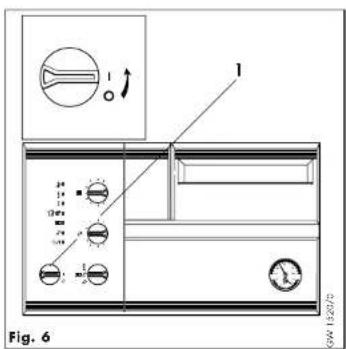

GW 1522/0 Fig. 511 Préparation d'eau chaude sanitaire Attention: Cette fonction n’est possible que lorsqu’un préparateur d’eau chaude sanitaire (VIH) à accumulation est raccordé à l’appareil. Mettre en circuit l'interrupteur principal Coupez l'interrupteur principal (position "0") et placez le commutateur de mode de fonctionnement sur la position " ". Branchez ensuite l'interrupteur secteur. Lorsque l'interrupteur principal se trouve sur "1", le témoin de contrôle s'allume. Remarque : l'interrupteur principal ne doit être actionné comme décrit au chapitre "Contrôler le niveau d'eau" de la page 7 que lorsque le remplissage d'eau de l'installation est correct. Une fois ce réglage effectué, la chaudière est prête pour la distribution d'eau chaude.

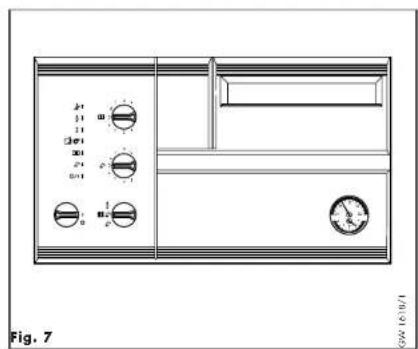

GW 1520/0 Fig. 612 Affichages de fonctionnement Les affichages de la chaudière Turbomax Vaillant indiquent l'état de fonc- tionnement de l'appareil. Lorsque celui-ci fonctionne correctement, les affichages sont allumés dans un ordre prédéterminé en fonction du mode de fonctionnement - chauffage ou charge du ballon sanitaire - ; voir l'illust- ration 7. O/I Réseau marche/arrêt LED allumée en permanence: l’interrupteur principal est branché LED clignote: le limiteur de température est débranché LED éteinte lorsque l’interrupteur principal est branché: fusible défec- tueux ou bien la tension d’alimentation n’est pas correcte. Affichage besoin d’eau chaude (pour appareils VU lorsqu’un préparateur d’eau chaude est raccordé) LED allumée en permanence: demande d’eau chaude sanitaire. Affichage chauffage LED allumée en permanence: demande de chauffe pour le service chauf- fage Remarque: Si les régulations externes ne commandent pas la production de chaleur (par ex. lorsque la température ambiante a atteint la température voulue), le voyant s’éteint, ce qui est tout-à-fait normal. Affichage de l’évacuation correcte des produits de combustion LED allumée en permanence: le pressostat de pression est branché, l’évacuation des produits de combustion est correcte. LED clignote: le pressostat de pression ne branche pas, l’évacuation n’est pas correcte. Affichage: a Allumage LED allumée en permanence: lorsque le voyant est allumé, le robinet gaz est ouvert et l’appareil passe à l’allumage. LED clignote: manque d’eau.13 Remarque: En présence d’une panne éventuelle, ces témoins lumineux vous aideront à régler le problème. Lor- sque vous contacterez le SAV, veuillez préciser quels voyants se sont allumés. Affichage: flamme LED allumée en permanence: lorsque le voyant est allumé, le brûleur pour le chauffage et la préparation d’eau chaude sanitaire est prêt à la mise en service. LED clignote: a) la sonde de départ est débranchée/pas raccordée b) court-circuit de la sonde de départ. Affichage: Verrouillage du brûleur LED allumée en permanence: s’allume lorsqu’aucun allumage ne s’est produit. Positionnez le sélecteur de mode de fonctionnement sur déver- rouillage “ “ afin de redémarrer. Adressez-vous à votre installateur ou au service après vente si l’appareil ne se remet pas en marche après plusieurs essais d’alluma- ge. LED clignote: le programme a décelé une erreur dans le déroulement du programme. 0°C

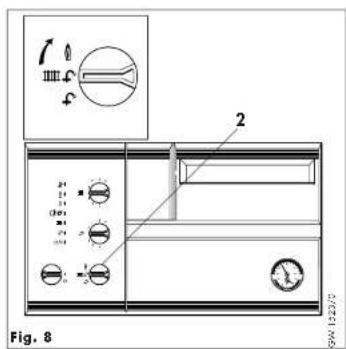

GW 1618/1 Fig. 714 Suppression de perturbation (déverrouillage) Lors d’une demande de chaleur par le chauffage ou le ballon sanitaire, l'appareil s'allu- me automatiquement et passe en fonctionnement. Si l'allumage ne se produit pas au cours d'un délai de sécurité de 10 secondes environ, l'appareil ne se met pas en fonc- tionnement et l'affichage "verrouillage du brûleur" s'allume (voir affichages de fonc- tionnement). Un nouvel essai d'allumage peut être effectué seulement après que le commutateur de mode de fonctionnement ait été placé brièvement sur la position "suppression de perturbation" " " puis relâché. Si l'appareil se met à nouveau hors service après un essai d'allumage, veuillez prendre conseil auprès de votre installateur ou du service après vente Vaillant.

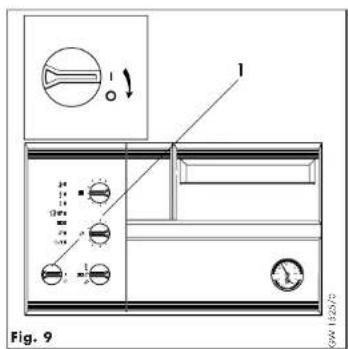

GW 1523/0 Fig. 815 Mise hors service Pour couper le chauffage, il suffit de placer le commutateur de mode de fonc- tionnement dans la position " " (position normale en été). Pour couper temporairement le fonctionnement en chauffage et en préparation d'eau chaude sanitaire, placez l'interrupteur principal sur "0". En cas d'absence prolongée et lorsqu'il n'y a aucun risque de gel (par exemple en été), vous devez en plus débrancher l'appareil du réseau et fermer l'alimentation en gaz.

GW 1525/0 Fig. 916 Entretien et maintenance Nettoyez l'habillage de votre appareil à l'aide d'un chiffon humide et d'un peu de savon. N'utilisez aucun produit récurant ou nettoyant qui pourrait endommager l'habillage ou les accessoires de robinetterie en matière pla- stique. L'appareil doit être soumis à un entretien au moins une fois par an par une entreprise spécialisée agréée. Il est souhaitable que vous passiez dans tous les cas un contrat d'entretien avec votre entreprise spécialisée ou avec Vaillant pour que la maintenance soit assurée de manière régulière. Veuillez nous retourner le bon d'inscrip- tion si vous souhaitez être informés sur d'autres détails. Protection contre le gel Veuillez vous assurer que l'installation de chauffage reste en fonctionne- ment lors de votre absence pendant une période de gel et que les pièces sont suffisamment tempérées. Lorque l’interrupteur principal est branché et la température de départ descend au-dessous de 5 °C, l’appareil se met en service et chauffe le circuit interne à 30 °C. Un rinçage de l’installation chauffage ne peut pas être garanti. Il faut cependant noter que les disposi- tifs de surveillance incorporés coupent automatiquement l'appareil en cas de perturbation, par exemple interruptions de l'alimentation énergétique (gaz, courant électrique) ou en cas de problème dans l'installation d'éva- cuation des gaz. L'autre solution est de vidanger l'installation de chauffa- ge ainsi que l'appareil. Mise en service régulière de la pompe Si la pompe de chauffage est arrêtée pendant une lonque période, effectuer avant la remise en service, quelques commandes d’excitation courtes pour évi- ter des dérangements de fonctionnement. Pour cela, l’interrupteur principal doit être sur la position „I“.17 Recherche des défauts Au cas où des problèmes surviendraient pendant le fonctionnement de votre chaudière TURBOmax Vaillant, il faut vérifier les points suivants :

1. L'appareil ne se met pas en marche :

l'alimentation en gaz est-elle assurée ? (voir page 6)

l'alimentation en eau est-elle assurée ? (voir page 6)

vérifier le niveau d'eau (voir page 7)

l'alimentation électrique est-elle branchée ? (voir page 8)

l'interrupteur principal ( ) est-il en marche (position ) ? (voir page 8)

vérifier si l'appareil est verrouillé (voir page 14)

2. Le ballon sanitaire fonctionne correctement mais le chauffage ne se met

les régulateurs externes de température ambiante demandent-ils de la chaleur ? (voir page 10)

si la temporisation d'économie était en marche, veuillez attendre quelque temps avant qu'il passe à nouveau sur le fonctionnement en chauffage. Si votre appareil ne fonctionne pas impeccablement après ces vérifications, prenez conseil auprès de votre installateur spécialisé ou du service après vente Vaillant.18 Robinet d'entretien du circuit de chauffage (retour) Régulation de température ambiante (si disponible) Robinet thermostatique de radiateur (si disponible) Nous n'assumons aucune responsabilité pour les dommages qui pourraient résulter de l’inobservation de la présente notice. Légende de la vue d'ensemble de l'installation Interrupteur principal commutateur de mode de fonctionnement Régulateur de température départ Instructions d'emploi Robinet du circuit de chauffage (départ) Manomètre/thermomètre Robinet de coupure du gaz Affichages de fonctionnement Vanne de sécurité

Vue d'ensemble de l'installation 0°C
