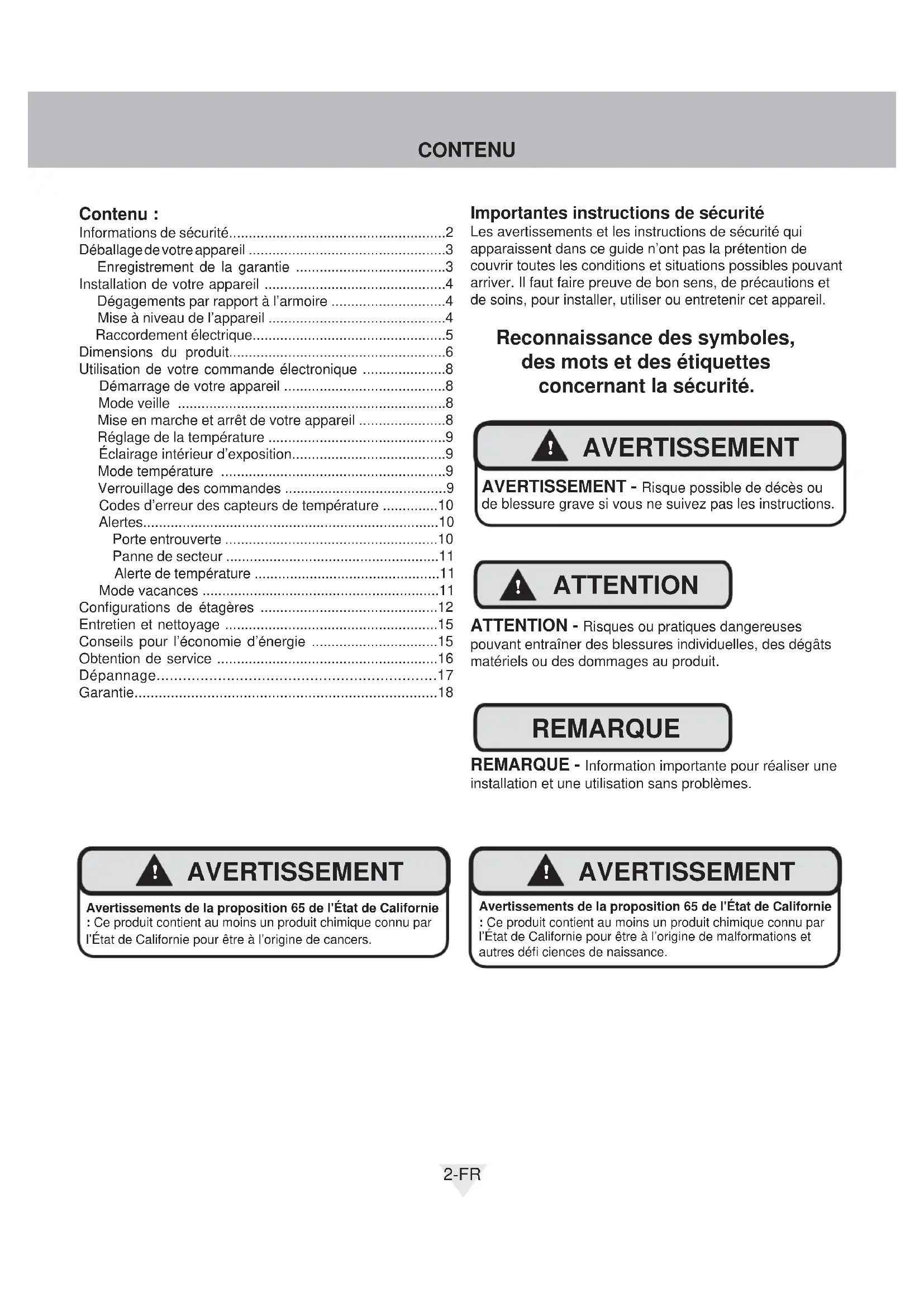

Informations de sécurité 2
Déballage de votre apparéil 3
Enregistrement de la garantie 3
Installation de votre apparéil 4
Dégagements par rapport à l'armoire 4
Mise à niveau de l'appareil 4
Raccordement electrique. 5
Dimensions du produit 6
Utilisation de votre commande électronique 8
Demarrage de vour appeareil 8
Mode veille 8
Mise en marche et arrêt de votre apparéil 8
Réglage de la température 9
Eclairage interieur d'exposition. 9
Mode temperature 9
Verrouillage des commandes 9
Codes d'erreur des capteurs de température 10
Alertes. 10
Porte entrouverte 10
Pannde secteur 11
Alerte de température 11
Mode vacancies 11
Configurations de étagères 12
Entretien et nettoyage 15
Conseils pour I'ecomie d'énergie 15
Obtention de service 16
Dépannage 17
Garantie. 18
Importantes instructions de sécurité
Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétention de couvrir toutes les conditions et situations possant pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet apparéil.
Reconnaisance des symboles, des mots et des étiquettes concernant la sécurité.
AVERTISSEMENT
AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
ATTENTION
ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégats matériels ou des dommages au produit.
REMARQUE
REMARQUE - Information importante pour réaliser une installation et une'utilisation sans problèmes.
AVENTISSEMENT
Avertissements de la proposition 65 de l'Etat de Californie
: Ce produit contient au moins un produit chimique connu par
l'Etat de Californie pour etre a l'origine de cancers.
AVERTISSEMENT
Avertissements de la proposition 65 de l'Etat de Californie
: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre à l'origine de malformations et autres défi ciences de naissance.
AVENTISSEMENT
AVERTISSEMENT
RISQUE DE POIDS EXCESSIF
Utilizez deux personnes ou plus pour déplacer le produit.
Sinon you pouriez you blesser.
Enlvement de l'emballage interieur
Votre réfrigérateur a été emballe pour l'expédition avec toutes les pieces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage interieur et toute bande maintainant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompagné de la carte d'enregistrement de la garantie, et d'autres articles accessoires.
Important
Conservez votre carton d'emballage jusqu'à ce que vous réfrigerateur ait été complètement inspecté et trouve en bon état. S'ilprésentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veuillezmettre tous ces matérielux d'emballage au rebut d'une façon responsable.
AVENTISSEMENT
AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.
Note pour le client
Cette marchandise a ete soigneusement et complètement inspectee avant de quitter notre usine. La responsabilité pour sa livraison sure a ete assumée par le revendeur à l'acceptation de cette expedition. Les réclamations pour perte ou dommages survenus durant le transit sont a adresser au revendeur.
REMARQUE
NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA GEE AU FABRICANT - DEPOSEZ UNE RECLAMATION AUPRÉS DU REVENDEUR.
ATTENTION
Si l'appareil a eté livré, manipulé ou entreprises dans une position autre que début, pendant une durée quelconque, laissez-le reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retard de l'huile au compresseur. Un branchement immédiat de l'appareil pourrait endommager des parties internes.
Enregistrement de la garantie
Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livreion de votre réfrigerateur.
Les informations suivantes
seront nécessaires au
moment de I'enregistrement
de votre apparéil :
Nombre de service
Nombre de série
Date d'achat
Nom et adresse du revende
Enregistrement en ligne disponible sur www.vikingrange.com
Le numero de service et le numero de série se trouvent sur la plaque signalétique qui est située à l'intérieur de l'armoire, du côte gauche pres du haut (Voyez la Figure 1).
Figure 1
AVERTISSEMENT
AVERTISSEMENT - Contribuez a éviter des tragédies
L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigerateurs abandonnés continuè deprésenter un danger - même en restant dehors pour «juste quelques heures»
Si vous devez vous débarrasser de votre vieil apparéil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.
Avant de jeter vous vieux réfrigerateur ou congélateur :
- Demontez ses portes ou enlevez ses tiroirs.
- Laissez les étagères en place de façon à ce que des enfants ne puissant pas facilement monter dedans.
Choix de l'emplacement
Un bon emplacement assurera une performance de pointe pour vous appareil. Nous recommendons un endroit ou l'appareil ne sera pas exposé directement au rayonnement solaire et restera écâte de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses specifications, la plage de températures recommendée au lieu d'installation sera de 55 à 100^ (13 à 38^ ).
Dégagements par rapport à l'armoire

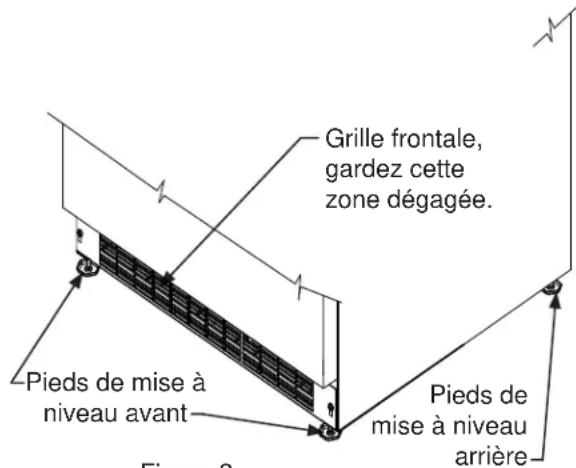

Une ventilation est nécessaire depuis la section frontale du bas de l'armoire. Gardez cette zone libre et exemple de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée. Les modèles à revêtement de porte avec charnières articulées sont prévus pour des applications encas trées uniquement.
Figure 2
ATTENTION
Grille frontale
N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce fl ux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoit il est important que cette zone ne soit pas obstruée et soit maintainue propre. Viking Range, LLC recommende de ne pas utiliser de grilles personalisées, car l'écoulement d'air en serait diminué (Voyez la Figure 2).

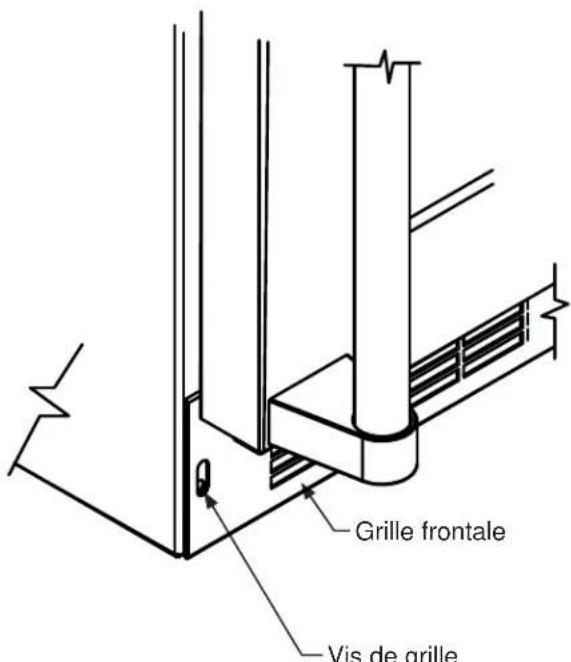

Pieds de mise à niveau
Des pieds réglibes aux angles avant et arrière de l'armoire doivent être ajustés pour qu'elle soit fermement positionné au sol et bien d'aplomb, d'un côté à l'autre et d'avant en arrière. La hauteur totale de votre appeareil peut être ajustée entre le minimum (en vissant les pieds de mise à niveau, CW) et le maximum (en dévissant les pieds de mise à niveau CCW) des dimensions comme c'est montré au Tableau «A».
Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière de l'appareil pour acceder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrêté en inclinant le réfrigerateur vers l'avant en faisant attention. Sur une surface plane, vérifi ez le niveau de l'appareil et ajustez les pieds en conséquence.
Les vis de la grille frontale peuvent etre desserres et la grille ajustee a la hauteur voulue. Quand le reglage est fait reisserrez les vis de la grille frontale (Voyez la Figure 5).
Tableau A
| Modèle | Style de Porte | Hauteur minimum | Hauteur maximum |
| VRUI5240VUBI5150VUBI5240 | (G) | 33 3/4po(85,7cm) | 34 3/4po(88,3cm) |
Figure 3
Figure 4
Figure 5
Vis de grille.
frontale
AVERTISSEMENT
Risque de commotion électrique
- N'utilise pas de rallonge secteur avec cet apparéil. Cela peut être dangereux et peut affecter la performance du produit.
- Cet apparéil ne doit sousaucun prétexte être installé sur une alimentation électrique sans liaison de terre.

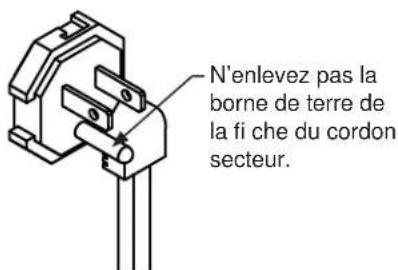

N'enlevez pas la borne de terre de la fi che du cordon secteur. (Vovez la Figure 3).
- N'utilisez pas d'adaptateur entre fi che et prise. (Voyez la Figure 4).
N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur l'appareil. Cela pourrait cause une commotion électrique, entrainant potentiellement des blessures graves voire mortelles.
Raccordementelectrique
Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.
Ce produit est équipé en usine d'un cordon secteur responsable une fi che avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique americaine et les normes et réglementations locales applicables (Voyez la Figure 6). Si le circuit ne compte pas une prise avec terre, le client doit en fournir uneADFQUATE; c'est sa responsabilité et son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.
Figure 6
REMARQUE
Un disjoncteur sur détction de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempéstifs qui peuvent arrêter l'appareil. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

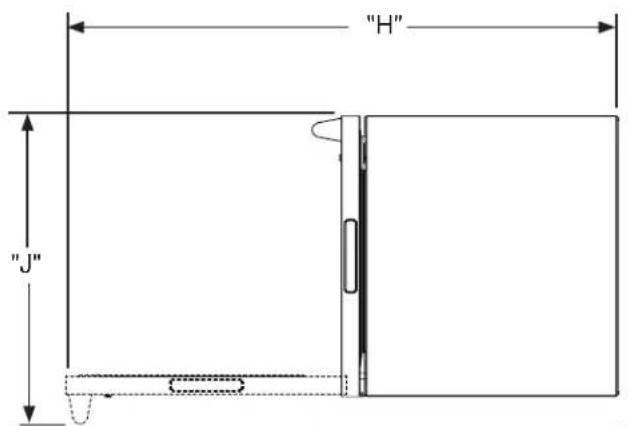

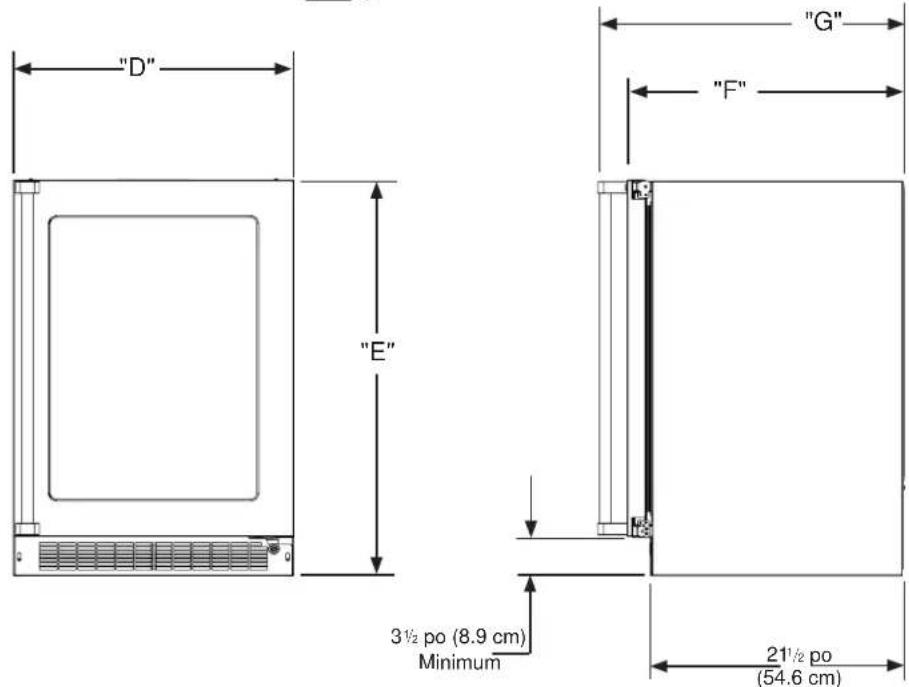

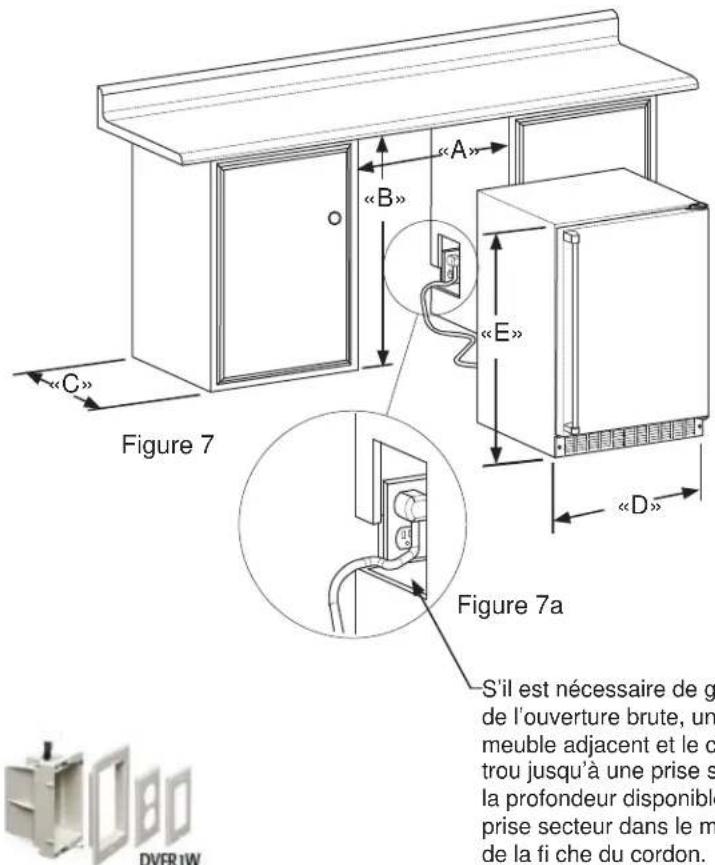

- La dimension en profondeur de l'ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dé-passer toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l'épaissur de la fiche du cordon secteur est nécessaire.
** L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.
Figure 8
-Sil est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrêté afi n de gagner l'épaisseur de la fi che du cordon.
Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pouraient être trop étroites, mais un modele équivalent à l'Arlington #DVFR1W est recommendé pour cette application (Voyez la Figure 8).
| DONNÉES DE PRODUIT |
| MODELE | BESOINS ÉLECTRIQUES # | POIDS DU PRODUIT |
| VBUI5150 | 115V/60Hz/15A | 105 lb (47.6 kg) |
| VRUI5240 | 115V/60Hz/15A | 140 lb (63.6 kg) |
| VBUI5240 |
Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.
Figure 9
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
Diminution
Marche
Arret
Augmentation
de
temperature
Zone d'affi chage
Allumage
d'éclairage
(porte en verre
seulement)
Verrouillage
des touches
Indicateur de
statut du système
Figure 10 Commandes électroniques
SET
Démarrage de votre apparéil :
Branchez la prise du cordon d'alimentation du réfrigerateur dans une prise murale de secteur 115 V. Voiture appareil sort de l'usine en position de marche (ON) et va commencer le refroidissement des sa mise sous tension. Si l'appareil ne démarre pas, vérifi ez que la prise murale est alimentée et que la commande est bien en position de marche (ON). Voyez la partie «Mise en marche et arrêt de votre apparéil».
L'afficheur de votre commande est protégé d'un film transparent en plastique. Ce fi lm doit être oêté en le pelant soigneusement à partir d'un angle.
Au démarrage initial, l'affi cheur du contrôle montre une alerte «Panne secteur», C'est une condition normale, car le réfrigérateur a été alimenté en usine pour l'inspection de qualité et a été débranché. Un appui momentané sur la touche M/A (ON/OFF) va effacer cette condition d'alerte. (Voyez la section sur les alertes en page 10).
ModeVeille :
Si aucune commande n'est actionnée pendant 60 secondes, I'affi cheur va passer en mode veille pour economiser l'énergie. Le panneau de commande va s'eteindre à l'exception de l'indicateur de statut de système «OK» qui va rester activé. D'eventuelles conditions d'alerte vont réveiller I'affi cheur (Voyez les alertes en page 10).
Afi n d'effectuer les changements entre parentheses à la confi guration de commandes (mise en marche ou arrêt, réglage de température de consigne, changement des éclairages d'intérieur, activation du mode vacances), la commande doit êtrereveillée.
Pour activer l'affi chage, appuyez sur n'importe qu'elle touche. Un signal sonore de confi ration retentira, et la tempereature actuelle du compartment de conservation sera affi chee.
Le mode veille peut être désactifié si vous préférer doivent un affi chage continu. Appuyez sur la commande de verrouillage (symbole de verrouillage) jusqu'à ce que l'affi chezur quitter «Loc» et montre «nSL». Pour activer le mode de veille, repêze la même opération, jusqu'à ce que l'affi chezur quitter «Loc» et montre «SLP».
Passage de l'appareil en marche ou arrêt :
Si l'appareil est en marche (ON), et n'est pas en mode veille, la température sera montré dans la zone d'affi chage de la commande. Pour arrêté le réfrigerateur, appuyez sur le bouton «ON/OFF» en le maintainant enforcé pendant (4) secondes. «OFF» sera maintainant affiché à la commande.
Pour remettre le réfrigérateur en marche (ON), appuyez sur le bouton «ON/OFF» en le maintainant enforcé pendant (4) secondes.
Eclairage interieur de presentation : (Modes à porte vitrée uniquement). Voitre apparéil est équipé d'un dispositif d'éclairage de presentation à deux niveaux d'intensité. Avec la commande électronique sortie du mode veille, appuyez sur la commande d'éclairage (symbole d'ampoule) pour activer l'éclairage interieur de presentation à pleine intensité. Une tonalité de confi rmination va retentir, et l'icone d'ampoule d'éclairage va s'allumer. Un deuxième appui sur la commande d'éclairage (symbole d'ampoule) va attenuer l'éclairage à 50 %. Un troisième appui va désactiver totallylèclairage interieur. Cet éclairage interieur va se couper automatiquement après 4 heures.
Réglage de la température :
Pour déterminer ou contrôle le point de consigne de température (avec la commandelectronique sortie de son mode veille), appuyez sur les touches «-» ou «++'. SET> (Réglage) sera indiqué sur le panneau d'interface utiliseur et la consigne actuelle de température sera affi chée et clignotera. Les appuis qui suivront sur les touches «-» ou «++» ajusteront la valeur de consigne, pour une température plus BASSE ou plus elevée respectivement. Quand vous avez atteint la valeur de consigne de température que vous désiriez, appuyez sur la commande M/A (On/Off) pour valider, ou si vous ne faites rien le mode de réglage vas se désactiver 10 secondes après, et la temperature affi chée sera prise comme le prochain point de consigne.
La plage de température pour le point de consigne acceptable pour votre réfrigerateur va de 34 à 42^ (1,2-5,7 °C). Si vous essayez de régler la consigne hors de cette plage vous recevez une notification de refus sonore.
Quand vous chargez au début把你 réfrigerateur avec des produits encore tièdes, il peut faloir jusqu'à 48 heures pour que la température du compartment de conservation se stabilise.
Quand vous effectuez des changements de point de consigne, cela peut prendre 24 heures pour que les denrées conservées se stabilisent à cette nouvelle température.
Certsains facteurs affectent la température stabilisée du组成部分 de conservation :
- Changements de consigne de température.
- Changements de température ambiente de la pierce.
-
Température des denrées du réfrigérateur.
-
Chargement de nouvelles denrées plus chaudes.
- Un contenu charge froid va retarder le passage à une température de consigne plus chaude.
-
Un contenu charge chaud va retarder le passage à une température de consigne plus froide.
-
Habitudes d'utilisation (nombre et durée des ouvertures de porte).
- Utilisation de l'éclairage de presentation du compartment d'entreposage (réfrigerateur à porte en verre uniquement).
- Installation du réfrigerateur à la lumière solaire directe ou pres d'une source de chaleur.
Codes d'erreur des capteurs de température
Mode d'aff chage de température :
Le mode de température est prérégê en usine pour degrés Fahrenheit (°F), mais vous avez l'options de commuter l'affi chage en degrés Celsius (°C). Pour changer de mode d'affi chage, actionnez et maintenez appuyée la commande «-» tout en appuyant sur la commande «+», puis relâchéez seulement la commande «-» L'affi chage de température se fera maintainant en degrés Celsius (°C). Répétez la même procédure pour revenir à un affi chage de température en degrés Fahrenheit (°F).
Verrouillage des commandes :
Le panneau de commandes peut être verrouillé pour éviter des changements inopinés. Pour verrouiller les commandes, actionnez la commande de verrouillage (symbole de verrouillage) et maintenez-la appuyée jusqu'à ce que l'affi cheur montre «Loc», puis immédiatement relâchéz l'appui. L'icône de verrou va clignoter trois fois puis rester allumée. Quand le panneau de commandes est verrouillé seulement la commande de verrouillage (symbole de verrouillage), l'indicateur de statut de système OK et l'indicateur d'alerte restent actifs. Pour déverrouiller le panneau de commandes, recommencce la mèle séquence jusqu'à ce que l'affi cheur montre «nLc». Puis immédiatement relâchéz l'appui.
REMARQUE
Si le verrouillage des commandes est active (l'icone de verrouillage illuminée), il faut déverrouiller la commande avant qu'on
puisse utiliser la touche pour restaurer une alerte. Voir page 9 (Verrouillage des commandes) pour les instructions de déverrouillage de la commande.
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
Les capteurs de température sont surveillés en permanence. Une condition de coupure (OPEN) ou de court-circuit (SHORTED) généra un CODE D'ERREUR tel que ceux qui suivent :
| Codes d'erreur des capteurs de température |
| Capteur Code | affiché Description | de l'erreur Action à prendre | |
| Capteur de tempéra-ture de zone unique | EL | Panne de capteur de température dans le compartment unique. Cela peut amener à des températures non souhai-étées pour la conservation des vins et/ou à gâcher des denrées périssables. | Demandez une intervention de service pour replacer ce capteur de température. Enlevez tous les articles péri-ssables du compartment pour empêcher de gâtant. |
| Capteur du dégivrage | Ed | Panne du capteur de température de dégivrage. Cela cause un dégivrage incorrect de l'appareil et peut créé une forte accumulation de gîvre. Il peut s'ensuivre un dégât des eaux au niveau de l'appareil et du plancher alentour. | Débranchez immédiatement le cordon d'alimentation et demandez une intervention de service pour replacer ce capteur de dgivrage. |
Alertes :
La commande va vous alerter en cas de conditions pouvant nuire à la performance de l'appareil.
- Porte entrouverte - Si la porte reste ouverte ou incorrectement fermée, pendant plus de 5 minutes, l'indicateur de statut de système OK va s'éteindre, l'indicateur de porte entrouverte (Door Ajar) va clignoter et une tonalité va retentir toutes les 60 secondes. De plus, un indicateur de restauration d'alerte (ALARM RESET) va être affi ché sous la commande M/A (On/Off).
REMARQUE
L'alarme sonore peut être désacté, pour chaque événement, en appuyant sur la commande de verrouillage (Lock).
Cette alerte peut être supprimée en fermant la porte, ou en appuyant brievement sur la commande M/A (par exemple quand vous étés en train de nettoyer le compartment de conservation). Mais l'alerte va se reactiver après 5 minutes si la condition anormale persiste.
- Panne de secteur - Si l'alimentation du réfrigerateur est interrompue l'indicateur de statut de système OK va s'éteindre, et l'indicateur de panne secteur (Power Failure) va clignoter. De plus un indicateur de restauration d'alerte (ALARM RESET) va être affiché sous la commande M/A (On/Off). Il n'y aura pas de signalisation sonore. La condition d'alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommendé que vous contrôlez la situation de toutes les denrées péissables, même si l'appareil fonctionne de nouveau normalement et que la température soit revenue au niveau de la consigne, car des cessions d'alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées péissables.
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
- Alerte de température - Si la température du compartiment de conservation devie excessivement du point de consigne pour une période de temps prolongée, l'indicateur (Temp) clignotera et un signal sonore retentira toutes les 60 secondes. De plus, un indicateur (ALARM RESET) sera affché sous la commande M/A (On/Off).
REMARQUE
Après une condition d'alerte de température trop haute, vérifi ez toutes les denrées périsibles pour assurer qu'elles sont sûres pour la consommation.
REMARQUE
L'alerte de température peut survenir s'il y a une'utilisation intensive, ou si des produits chauds sont charges dans le compartment de conservation. Si l'alerte de température continue à se produit, votre apparéil peut exiger le service.
REMARQUE
L'alarme sonore peut être désactivé, pour chaque événement, en appuyant sur la commande de verrouillage (Lock).
La condition d'alerte peut être supprimée momentarily en appuyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommendé que vous contrôlez la situation de toutes les denrées péissables, même si l'appareil fonctionne de nouveau normalement et que la température soitvenue au niveau de la consigne, car descessations d'alimentations prolongées peuvent amener des écarts excessifs de température interne pouvant affecter des denrées péissables.
REMARQUE
Door Ajar Temp
Des alertes multiples sont possibles, par exemple la porte restée entrouverte longtemps peut entraîner une alerte de température, dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront actifs en même temps.
Mode de vacances :
Ce mode de fonctionnement peut être utilisé pour economiser de l'énergie durant les périodes ou elle est la plus couetteuse, ou si vous n'utilisez pas votre apparéil pendant une période prolongée, en désactivant ses éclairages, tonalités d'alerte, et sonorités d'actionnement des commandes. Ce mode vacances peut aussi servir comme mode pour la période de Shabbatt, avec les désactivations prescrites dans la période en fin de这段时间 pour la communauté juive. Dans ce mode de Shabbatt, vous pouvez ouvrir et reférer la porte n'importe quand pour acceder au contenu, sans avoir à directement allumer ou étéindre d'éclairage, et sans activation d'affi chages numériques, d'électrovannes, de ventilateurs, de vannes, de compresseur, d'icones, tonalités ou alertes.
Quand ce mode est activé, l'affi cheur, les indicateurs visuels et sonores d'alerte, les tonalités à l'actionnement de commandes, l'éclairage interieur et toutes les options sont désactivés. Toutes les commandes de fonctions sont inopérantes sauf la commande M/A (On/off) qui est nécessaire pour la sortie de ce mode vacances. Les températures du compartment de conservation sont surveillées et gériées selon les réglages avant d'entrée en mode vacances.
Pour entrer dans le mode vacances (avec le commande réveillée), actionnez et maintenez appuyée la commande M/A (On/Off) jusqu'à ce que l'affileur passé de «OFF» à «VAC». L'affileur va faire cligneter «VAC» trois fois pour accuser réception de votre demande, puis montré «VAC» en fi xe jusqu'à la sortie de ce mode vacances. Une coupure d'alimentation ne vous fait pas sortir du mode vacances, le changement de mode ne peut se faire que manuellement. Pour sortir du mode vacances et revenir en fonctionnement normal, actionnez et maintenez appuyée la commande M/A (On/Off) jusqu'à ce que l'affileur montre la température.
CONFIGURATIONS DE ÉTAGÈRES
Conseils et suggestions pour le chargement
Votre réfrigerateur est équipé d'un système de étagères en porte-a-faux qui procure une capacité maximale d'ajustement et une personnalisation des arrangements comme c'est montré plus loin.
VUBI5150 Stockage de boissons :
Appareils de largeur 15 po (38,1 cm) :

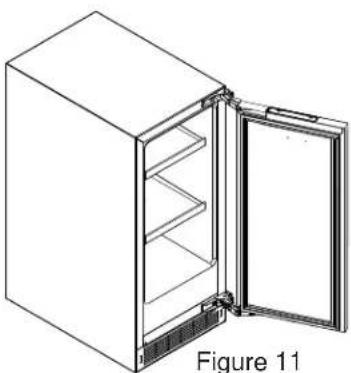

Montré avec une porte vitrée en Figure 11.
(2) étagères en porte-à-faux, encadrement et verre (Voyez la Figure 14).
VUBI5240 Stockage de boissons :
Appareils de largeur 24 po (61 cm) :

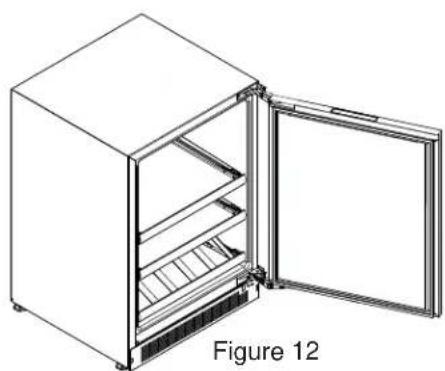

Montré avec une porte vitrée en Figure 12
(2) étagère en porte-à-faux, encadrement et verre (Voyez la Figure 15).
(1) étagère-présentoir pour 5 bouteilles avec tapis attenuateur de vibrations (Voyez la Figure 16).
Réfrigération:
Appareils de largeur 24 po (61 cm) :

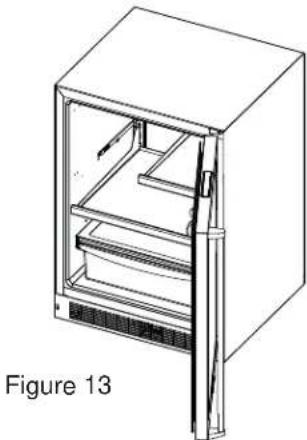

Montré avec une porte vitrée en Figure 13.
(1) étagère en porte-à faux, demi-largueur en verre (Voyez la Figure 14).
(1) étagère en porte-a faux, encadrement et verre (Voyez la Figure 15).
(1) étagère, encadrement et verre, couvercle allégé.
(1) bac à légumes coulissant
Pour oter le bac a legumes :
Tirez-le jusqu'à ce qu'il s'arrête. Levez l'avant du bac, et dégageze le du logement.
CONFIGURATIONS DE ETAGERES
Figure 14
Etagère, encadrement et verre
Figure 15

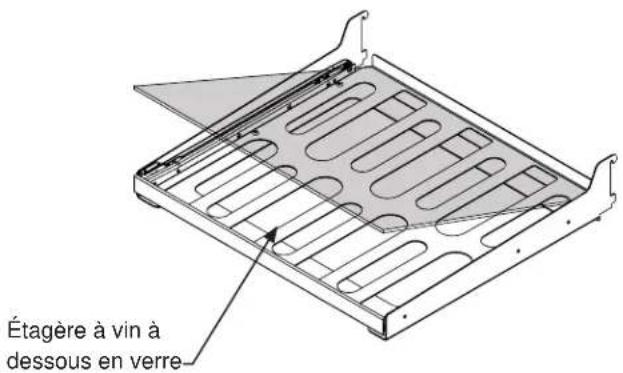

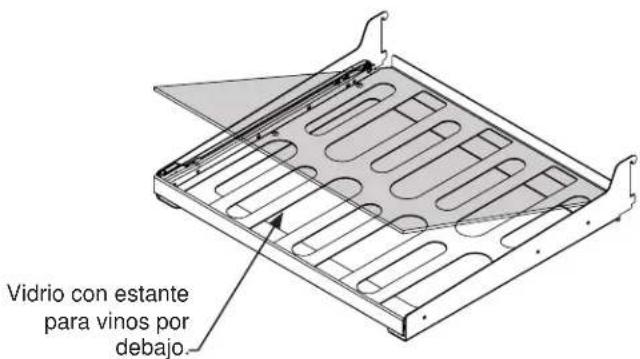

Découpe de vin et plat tablette de verre avec tapis d'amortissement des vibrations, le verre peut être enlevé pour le stockage du vin.
Figure 16

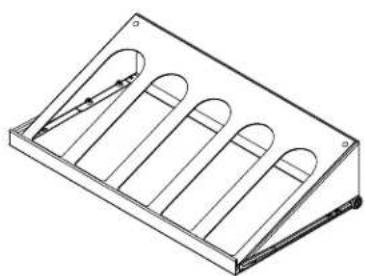

étagère-présentoir pour 5 bouteilles avec tapis attenuateur de vibrations
ATTENTION
Assurez-vous que vous étagère en porte-à-faux est bien en place sur les supports en appuyant dessus avant de la charger.

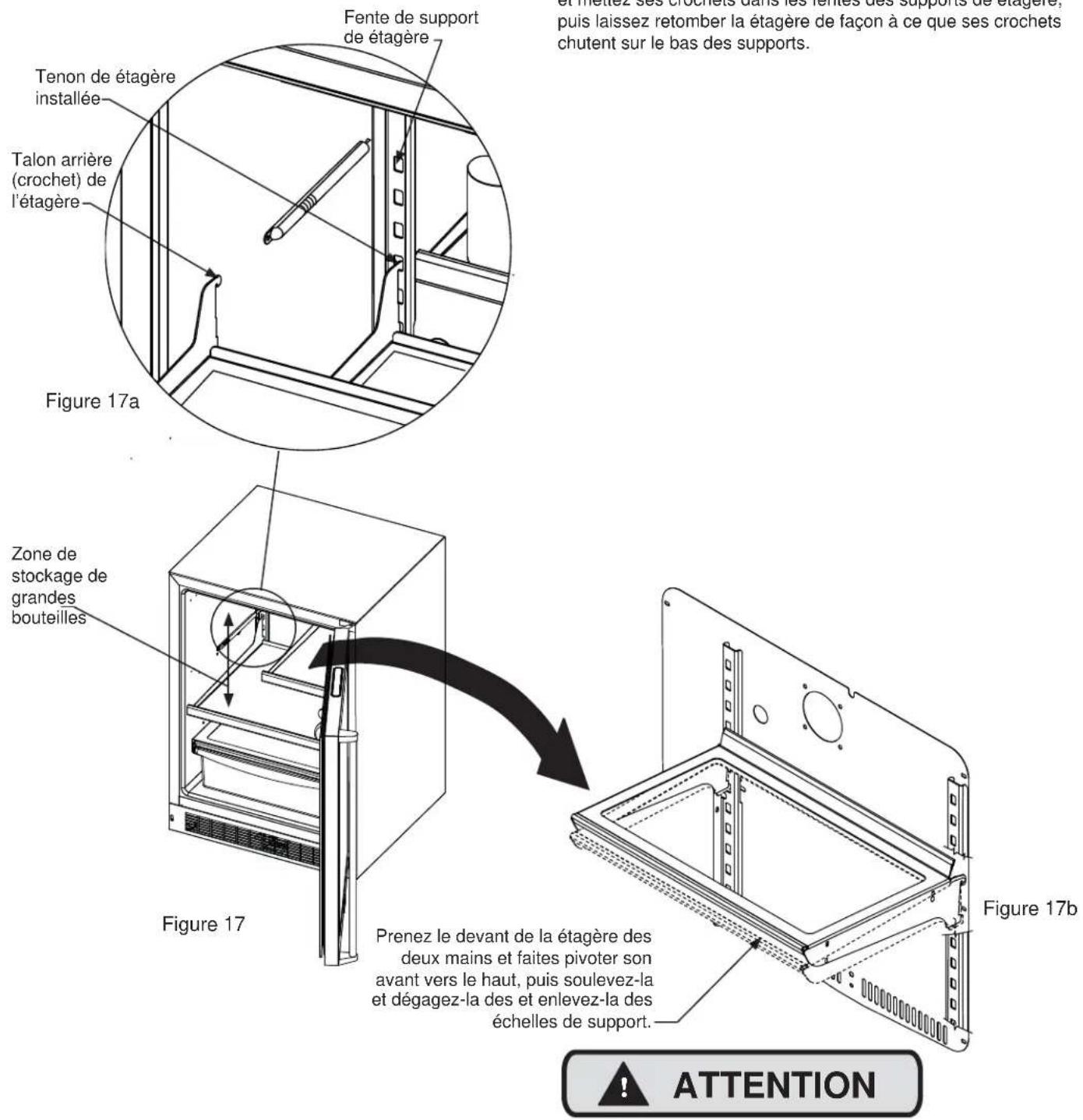

Pour ajouter ou enlever une étagère
Enlevez les produits qui étaient entreprises sur la étagère. N'essayez pas d'enlever une étagère du réfrigerateur restée chargée. Prenez le devant de la étagère des deux mains, faites pivotier son avant vers le haut et enlevez-la (Voyez la Figure 17b). Pour installer une étagère, insérez-la dans le réfrigerateur et mettez ses crochets dans les fentes des supports de étagère, puis laissez retomer la étagère de façon à ce que ses crochets chutent sur le bas des supports.
N'essayez jamais de bouger une étagère chargée, évacuez tout ce qu'elle porte avant de la déplacer. Utilisez vos deux mains pour déplacer une étagère.
Grille frontale
Assurez-vous que rien n'obstrue les ouvertures pour fl ux d'air requises à l'avant de l'armoire. Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).
ATTENTION
RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez
l'alimentation secteur de l'appareil avant de le nettoyer à l'eau savonneuse.
Armoire
L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilise JAMAIS de produits nettoyants abrasifs.
Intérieur
Lavez le compartment interieur avec une solution savonneuse douce. N'utilise pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.
Soins pour l'appareil
- Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l'appareil.
- Faites attention quand vous balayez, aspirez ou passez la vadrouille pres de l'avant de l'appareil. Vous pourriez endomager sa grille.
- Nettoyez périodiquement l'intérieur de l'appareil selon le besoin.
- Vérifiez périodiquement la grille frontale et les serpentins de condenseur, et nettoyez-les si nécessaire.
En cas de coupure du secteur
Si une panne d'alimentation arrivait, essayez de la corriger le plus tout possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afi n de ne pas affercter la temperature dans l'appareil.
Remplacement de l'ensemble d'éclairage
Tous les modèles utilisent de lampes à diodes electroluminescentes (DEL) pour éclairer l'intérieur de l'appareil. Ce type de composant est très facile, mais en cas de panne contactez un technicien de service qualifié pour le remplacement de l'éclairage à DEL.
Les suggestions suivantes sont minimisier le coût de fonctionnement de votre(APpeil) de refroidissement.
- N'installez pas votre apparéil près d'un autre apparéil chaud (cuisinière, lave-vaiselle, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
- Placez l'appareil à l'abri du rayonnement solaire direct.
- Assurez-vous que les événces de la grille devant l'unité au-dessus de la porte ne sont pas obstrués et maintainus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
- Branchez votre apparéil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres apparéils).
- Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartment de conservation au froid, minimise les ouvertures de portependant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartment.
- En maintainant un compartment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avac un compartment vide.
- Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreprises dans votre apparéil.
- Permettez aux denrées chaudes de revenir à la température ambiente avant de les placer dans l'appareil.
- Minimisez la fréquence et la durée des ouvertures de porte.
- Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées
- Quand vous étés en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l'appareil à la température la plus haute admissible pour la conservation de son contenu.
- Reglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.
- En cas de conservation de vins:
Quand des températures pour les servir ne sont pas requises, ramenez le point de consigne du/des compartment(s) à la température ideale de conservation à long terme des vins rouges et blancs, vers 13^ / 55^ .
SERVICE APRÈS-VENTE
Si un service après-vente s'impose, appelez votre centre de réparation/agréé.
Soyez prét à fournir les informations suivantes :
- Numéro de modulo
- Numéro de série
- Date d'achat
- Nom du revendeur où vous avez fait l'achat.
Décrive clairément votre problème. Si vous ne pouvez pas obtenir les coordonnées du centre de réparation/agree le plus proche ou si vos problèmes persistent, contactez Viking Range, LLC au (888) 845-4641 ou écrive à :
VIKING RANGE, LLC
PREFERRED SERVICE
111 Front Street
Greenwood, Mississippi 38930 USA
Le nombre de série et le nombre de modèle de votre four se situant sur la plaque d'identification fixée en haut à gauche de l'ouverture de la porte, sous le panneau de commande.
Notez les informations indiquées ci-dessous. Vous en aurez besoin pour tout service après-vente nécessaire. Le numéro de série et le numéro de modulo de votre surface de cuisson se trouvent sur la surface inférieure de l'appareil.
No de modulo
No de série
Date d'achat
Date d'installation
Nom du revendeur
Adresse
Si la réparation exige l'installation de pieces, utilisez uniquement des pieces agréeses afi n d'assurer la protection dans le cadre de la garantie.
Conservez ce guide à titre de réference future.
DéPANNAGE
Avant d'appeler pour du service
Si l'appareil sembleprésenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifi ez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d'appeler pour du service. Le problème peut être quelsque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualié.
AVENTISSEMENT
Risque d'electrocution
- Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fiès de câblage.
- Remettez en place l'ensemble des pieces et panneaux avant de redémarrer.
ATTENTION
Dans le cas improbable ou vous perdriez de la capacité de refroidissement sur votre apparéil, ne le débranchez pas de son alimentation électrique, maisappelez immédiatement un agent de dépannage qualifié. Il est possible que la perte de capacité de refroidissement résultat d'une accumulation excessive de givre sur le serpentin de refroidissement d'évaporateur. Dans ce cas, le débranchement électrique de l' apparéil entraînera la fusion d'une quantité excessive de glace, qui pourra générer de l'eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre domicile. C'est l'utilisateur final qui sera le responsable final de tout dégât des eaux causé par une coupure prématurée de l' apparéil, sans avoir géré correctement l'exçédent d'écoulement d'eau.
| Problème | Cause | possible |
| L'appareil ne produit pas assez de froid(Voyez «Réglage de la température» en page 9) | • Le contrôle a une consigne trop chaude• La température du contenu n'est pas encore stabilisé. | • Ajustez plus bas la consigne de tempéra-ture. Laissez stabiliser la température 24 heures. |
| • Utilisation excessive ou ouvertures prolong-gées de la porte. | • Laissez la température se stabiliser pen-dant au moins 24 heures. |
| • Blocage du flux d'air de la grille frontale. | • Le flux d'air ne doit pas être obstruè à la grille frontale. Consultez les valeurs de dégagements en page 4. |
| • Défaut d'étanchéité du joint de porte. | • Vérifi ez l'alignement de porte et/ou changez le joint de porte. |
| L'appareil fait trop de froid(Voyez «Réglage de la température» en page 9) | • Le contrôle a une consigne trop froide | • Ajustez plus haut la consigne de température Laissez stabiliser la température 24 heures. |
| • Défaut d'étanchéité du joint de porte. | • Vérifi ez l'alignement de porte et/ou changez le joint de porte. |
| Pas d'éclairage à l'intérieur • Désafut de l'ensemble | e d'éclairage à DEL ou du commutateur d'éclairage. | • Contactez un technicien de service qualifi é. |
| L'éclairage ne s'était pas quand la porte est fermée | • L'éclairage de démonstration est resté al-lumé. (Modèles à porte vitrée uniquement). | • Éteignez l'éclairage de démonstration, refermez la porte. |
| • La porte n'active pas l'interrupteur d'éclairage. | • L'appareil n'est pas d'aplomb, mettz-le de niveau (Voir en page 4, la section sur les pieds régibles). |
| • Commutateur d'éclairage défectueux | • Contactez un technicien de service qualifi é. |
| Bruit ou vibration • L'appareil n'est pas d'aplomb. | | • Mettez l'armoire d'aplomb, voyagez en page 4 le réglage des pieds de mise à niveau. |
| • Obstruction de tube affectant le ventilateur. | • Contactez un technicien de service qualifi é. |
| L'appareil ne fonctionne pas. • L'appareil est à l'arrêt. | • Le cordon secteur n'est pas branché. | • Mettez l'appareil en marche. Voyez pour le démarrage de votre appareil en page 8. |
| • La prise secteur n'est pas alimentée. | • Branchez la fi che du cordon. |
| • La prise secteur n'est pas alimentée. | • Vérifi ez l'alimentation électrique de votre maison. |
Remec
GARANTIE DE PRODUIT À USAGE DOMESTIQUE
GARANTIE REFRIGERATEUR DE COMPTOIR/ STOCKAGE DE BOISSONS GARANTIE COMPLÉTE DE DEUX ANS
Réfrigerateur de comptoir/ Stockage de boissons et toutes leurs pieces composantes, à l'exception de ce qui est détaillé ci-dessous *†, sont garantis contre tout défaut de matérielux ou de fabrication en utilisation residentielle normale pendant une période de deux (2z) ans à partir de la date d'achat initiale. Le garant, Viking Range, LLC, réparera ou remplacera, à sa discrétion, toute piece en panne ou défectueuse pendant la période de garantie.
*GARANTIE ESTHÉTIQUE COMPLÉTE DE QUATRE-VINGT-DIX (90) JOURS : Le produit est garantie contre tout défaut esthétique de matériaux ou de fabrication (tel que des rayures sur l'acier inoxydable, des taches sur la peinture/porcelaine, etc.) pour une période de quatre-vingt-dix (90) jours à partir de la date d'achat d'origine ou la date de clôture pour une construction neuve, la période la plus longue étant à retenir. Tout défaut doit etre signalé au revendeur dans les quatre-vingt-dix (90) jours suivant la date d'achat d'origine. Viking Range, LLC utilise des processus et des matériaux de haute qualite pour realiser les finitions de couleur. Cependant, une lagere variation de couleur peut etre remarquée a cause des différences inherentes aux pieces peintes et en porcelaine ainsi que des différences liées à l'éclairage de la cuisine, à l'emplacement du produit et a d'autres facteurs. Par conséquent, cette garantie ne s'applique pas aux variations de couleur liées à ces facteurs.
GARANTIE COMPLÉTE DE QUatre-VINGT-DIX (90) JOURS EN APPLICATIONS « RÉSIDENTIELLES PLUS »: Cette garantie compte couvre les applications où l'utilisation du produit dépasse l'utilisation résidentielle normale, mais la période de garantie pour les produits utilisés dans de telles applications est de quatre-vingt-dix (90) jours. Les exemples d'applications couvertes par cette garantie sont les gites touristiques, la caserne des pompiers, les clubs privés, les églises, les yachts, etc. Avec la garantie « résidentielle plus », le produit, ses pièces et ses accessoires sont garantis contre tout défaut de matérielux ou de fabrication pour une période de quatre-vingt-dix (90) jours à partir de la date d'achat d'origine. Cette garantie exclut l'utilisation du produit dans tous les lieux commerciaux tels que les restaurants, les lieux de restauration et les lieux de restauration collective.
GARANTIE COMPLÉTE DE SIX ANS SUR LES PIEÇES DE RÉFRIGÉRATION SCELLEES TEL QU'INDIQUÉ
Tout composant de système scellé, comme indiqué ci-dessous, est garanti être exempt de matériaux défecteurs ou de fabrication pour un usage résidentiel normal au cours de la troisième à la sixiéme années à compter de la date d'achat initiale du produit. Le garant, Viking Range, LLC, réparera ou remplacera, à sa discrétion, toute piece en panne ou défectueuse pendant la période de garantie.
Composants de système de réfrigération scelled : Compresseur, evaporateur, condenseur, tubulure de raccordement, sécheur/prépine
GARANTIE LIMITEE DE DUZE ANS SUR LES PIECES DE REFRIGERATION SCELLEES TEL QU'INDIQUÉ
Tout composant de système de réfrigeration scelled, comme indiqué ci-dessus, qui connait une défaillance en raison de matériaux défectueux ou de vices de fabrication lors d'une utilisation résidentielle normale durant la septieme année jusqu'à la douzième année à compter de la date d'achat d'origine sera réparé ou remplace, gratuitement pour ce qui est de la piece elle-même, le propriétaire prénant en charge tous les autres coûts, notamment la main-d'oeuvre.
CONDITIONS GÉNÉRALES
Cetie t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t
Le propriétaire est responsable de l'installation correcte, doit s'assurer qu'un entretien nécessaire et raisonnable est réalisé, doit fournir une preuve d'achat sur demande et rendre l'appareil raisonnablement accessible pour l'entretien. Le re�oit de la carte d'enregistrement de propriétaires n'est pas une condition de garantie. Vous devrez toute fois renvoyer la carte d'enregistrement du propriétaire pour permettre à la Viking Range, LLC de prendre contact avec vous au sujet de problèmes de sécurité eventuels pouvant vous concerner. Cette garantie vous donne des droits légaux spécifique et vous pouvez également avoir d'autres droits, qui varient d'une juridiction à l'autre.
EXCLUSION DE GARANTIE: Cette garantie ne s'applique pas aux dommages qui resultant d'abus, d'absence d'entretien nécessaire et raisonnable, d'accident, de livraison, de négligence, de catastrophe naturelle, de perte d'alimentation électrique sur le produit pourquelque raison que ce soit, de modifications, d'une utilisation extérieure, d'une installation incorrecte, d'un fonctionnement incorrect ou de réparations ou d'entretien du produit réalisés par toute autre personne qu'un agent d'entretien ou un représentant autorisé par Viking Range, LLC. Cette garantie ne s'applique pas à un usage commercial.
LIMITATION DES RECOURS ET DUREE DE LA GARANTIE IMPLICITE
LE RECOURS UNIQUE ET EXCLUSIF DU PROPRIÉTAIRE POUR UNE RÉCLAMATION DE QUELQUE NATURE QUE CE SOIT À CE PRODUIT DOIT ÉTRE LE RECOURS ENONCÉS CI-DESSUS. VIKING RANGE, LLC N'EST PAS RESPONSABLE POUR LES DOMMAGES CONSECUTIFS OU DOMMAGES, Y COMPRIS, MAIS NON LIMITE À LA PERTE DE NOURRITURE OU DE MÉDICAMENTS, EN RAISON DE PANNE DU PRODUIT, QUE CE SOIT DÉCOULANT DE LA VIOLATION DE LA GARANTIE, UNE RUPTURE DE CONTRAT OU AUTREMENT. Certaines juridictions n'autorisent pas l'exclusion ou la limitation de dommages indirects ou consécutifs, dans ce cas, cette disposition ne s'appliquérait pas. TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER APPLICABLE À CE PRODUIT À UNE DUREE LIMITÉA À LA PÉRIODE COUVERTE PAR LES GARANTIES LIMITÉES ÉCRITES EXPLICITES APPLICABLES DéfINIES CI-DESSUS. Certains états n'autorisent pas les limitations de durée de garantie implicite, dans ce cas, cette disposition ne s'appliquérait pas.
ENTRETIEN SOUS GARANTIE
Pour obtenir un entretien sous garantie, contactez un agent d'entretien autorisé par Viking Range, LLC, ou Viking Range, LLC, 111 Front Street, Greenwood, Mississippi 38930, (888) 845-4641. Donnez les numérios de modèle et de série et la date d'achat d'origine ou la date de clôture pour une construction neuve. Pour obtenir le nom de l'agence d'entretien autorisée par Viking Range, LLC la plus proche, appelezez Viking Range, LLC.
IMPORTANT: Conservez la preuve d'achat d'origine pour étabir la période de garantie.
Les specifications sont sujettes à modifi cation sans préavis.
Viking Range, LLC
111 Front Street
Greenwood, Mississippi 38930 USA
(662) 455-1200
Pour tout renseignement concernant les produits,
appelezle1-888-(845-4641)
ou consultez le site web à l'adresse vikingrange.com
Install / Use & Care MANUAL
FR-D'installation/d'utilisation et d'entretien
Figura 15
Découpe de vin et plateau de verre plat avec tapis d'amortissement des vibrations, le verre peuvent être enlevés pour le stockage du vin.
