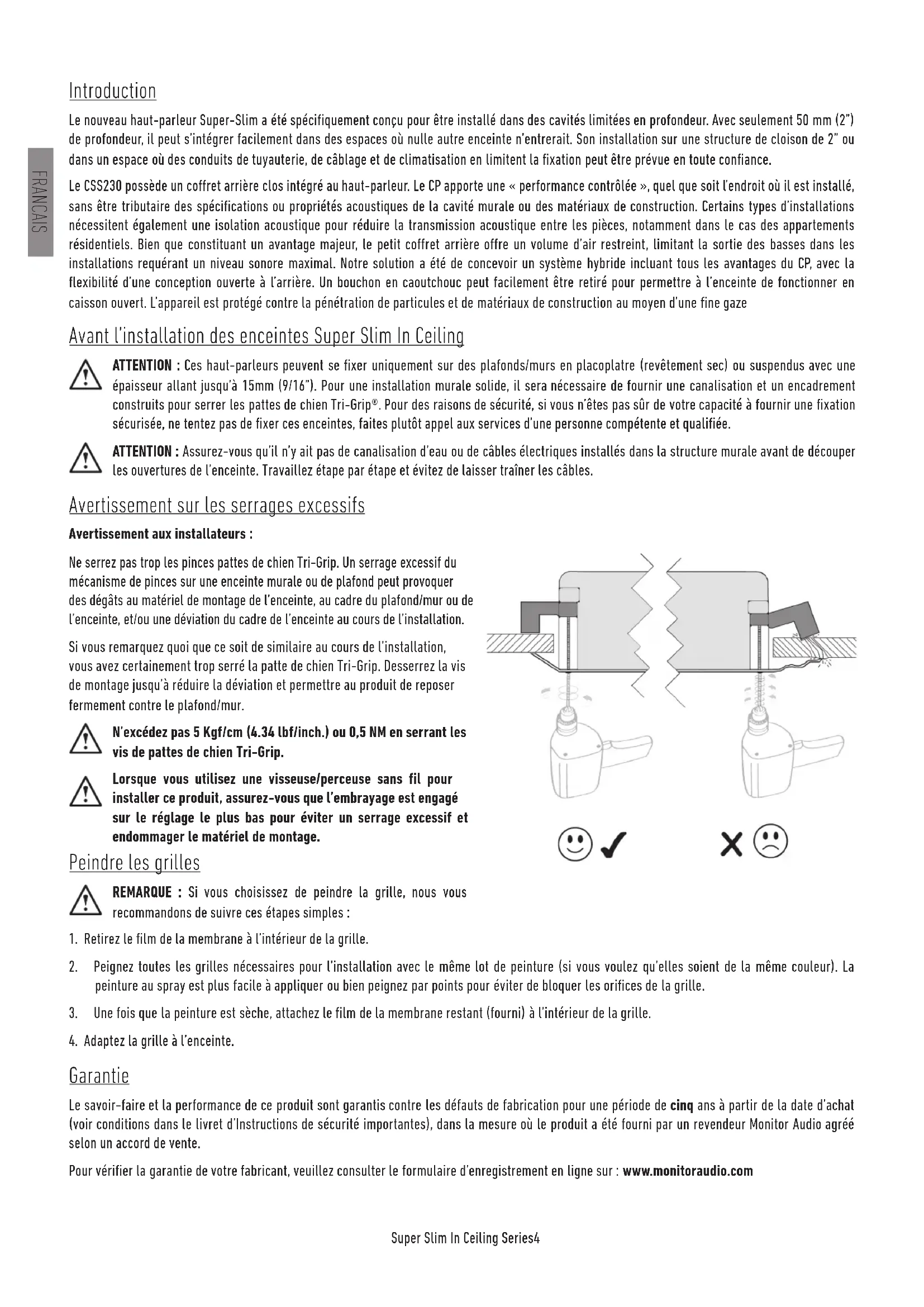

Introduction Le nouveau haut-parleur Super-Slim a été spéciquement conçu pour être installé dans des cavités limitées en profondeur. Avec seulement 50 mm (2”) de profondeur, il peut s’intégrer facilement dans des espaces où nulle autre enceinte n’entrerait. Son installation sur une structure de cloison de 2” ou dans un espace où des conduits de tuyauterie, de câblage et de climatisation en limitent la xation peut être prévue en toute conance. Le CSS230 possède un coret arrière clos intégré au haut-parleur. Le CP apporte une « performance contrôlée », quel que soit l’endroit où il est installé, sans être tributaire des spécications ou propriétés acoustiques de la cavité murale ou des matériaux de construction. Certains types d’installations nécessitent également une isolation acoustique pour réduire la transmission acoustique entre les pièces, notamment dans le cas des appartements résidentiels. Bien que constituant un avantage majeur, le petit coret arrière ore un volume d’air restreint, limitant la sortie des basses dans les installations requérant un niveau sonore maximal. Notre solution a été de concevoir un système hybride incluant tous les avantages du CP, avec la exibilité d’une conception ouverte à l’arrière. Un bouchon en caoutchouc peut facilement être retiré pour permettre à l’enceinte de fonctionner en caisson ouvert. L’appareil est protégé contre la pénétration de particules et de matériaux de construction au moyen d’une ne gaze Avant l’installation des enceintes Super Slim In Ceiling ATTENTION: Ces haut-parleurs peuvent se xer uniquement sur des plafonds/murs en placoplatre (revêtement sec) ou suspendus avec une épaisseur allant jusqu’à 15mm (9/16”). Pour une installation murale solide, il sera nécessaire de fournir une canalisation et un encadrement construits pour serrer les pattes de chien Tri-Grip®. Pour des raisons de sécurité, si vous n’êtes pas sûr de votre capacité à fournir une xation sécurisée, ne tentez pas de xer ces enceintes, faites plutôt appel aux services d’une personne compétente et qualiée. ATTENTION: Assurez-vous qu’il n’y ait pas de canalisation d’eau ou de câbles électriques installés dans la structure murale avant de découper les ouvertures de l’enceinte. Travaillez étape par étape et évitez de laisser traîner les câbles. Avertissement sur les serrages excessifs Avertissement aux installateurs: Ne serrez pas trop les pinces pattes de chien Tri-Grip. Un serrage excessif du mécanisme de pinces sur une enceinte murale ou de plafond peut provoquer des dégâts au matériel de montage de l’enceinte, au cadre du plafond/mur ou de l’enceinte, et/ou une déviation du cadre de l’enceinte au cours de l’installation. Si vous remarquez quoi que ce soit de similaire au cours de l’installation, vous avez certainement trop serré la patte de chien Tri-Grip. Desserrez la vis de montage jusqu’à réduire la déviation et permettre au produit de reposer fermement contre le plafond/mur. N’excédez pas 5 Kgf/cm (4.34 lbf/inch.) ou 0,5 NM en serrant les vis de pattes de chien Tri-Grip. Lorsque vous utilisez une visseuse/perceuse sans l pour installer ce produit, assurez-vous que l’embrayage est engagé sur le réglage le plus bas pour éviter un serrage excessif et endommager le matériel de montage. Peindre les grilles REMARQUE : Si vous choisissez de peindre la grille, nous vous recommandons de suivre ces étapes simples:

1. Retirez le lm de la membrane à l’intérieur de la grille.

2. Peignez toutes les grilles nécessaires pour l’installation avec le même lot de peinture (si vous voulez qu’elles soient de la même couleur). La peinture au spray est plus facile à appliquer ou bien peignez par points pour éviter de bloquer les orices de la grille.

3. Une fois que la peinture est sèche, attachez le lm de la membrane restant (fourni) à l’intérieur de la grille.

4. Adaptez la grille à l’enceinte.

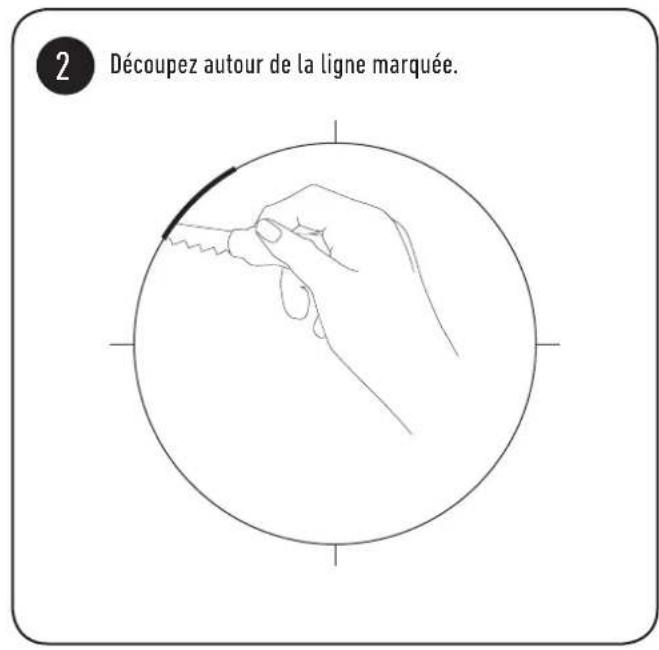

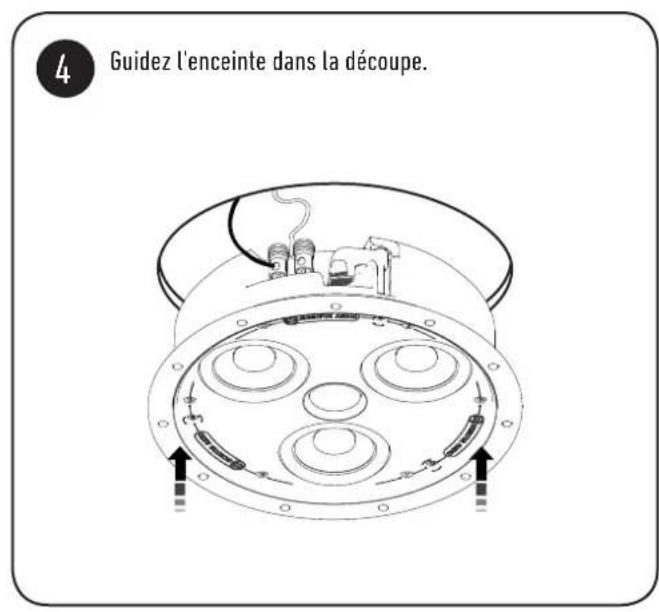

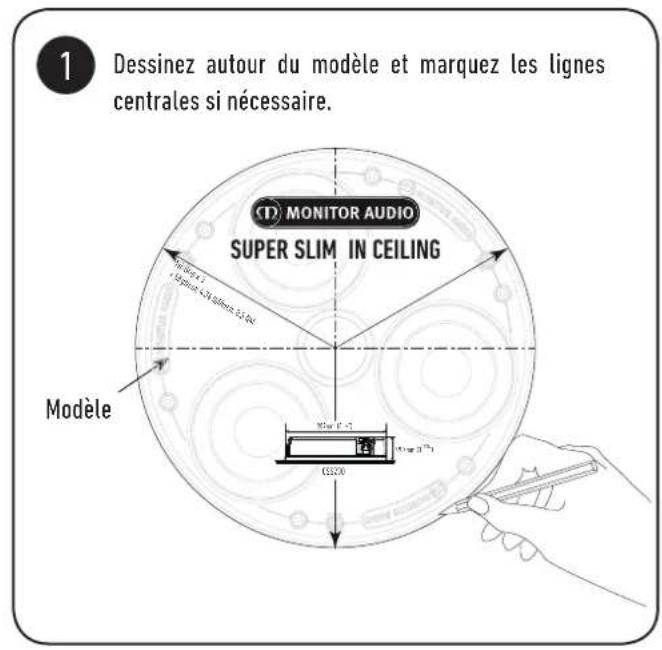

Garantie Le savoir-faire et la performance de ce produit sont garantis contre les défauts de fabrication pour une période de cinq ans à partir de la date d’achat (voir conditions dans le livret d’Instructions de sécurité importantes), dans la mesure où le produit a été fourni par un revendeur Monitor Audio agréé selon un accord de vente. Pour vérier la garantie de votre fabricant, veuillez consulter le formulaire d’enregistrement en ligne sur : www.monitoraudio.com FRANCAIS Super Slim In Ceiling Series4FRANCAIS monitoraudio.com 5 Dessinez autour du modèle et marquez les lignes centrales si nécessaire. Modèle Découpez autour de la ligne marquée. Montage des enceintes Super Slim In Ceiling Guidez l'enceinte dans la découpe.

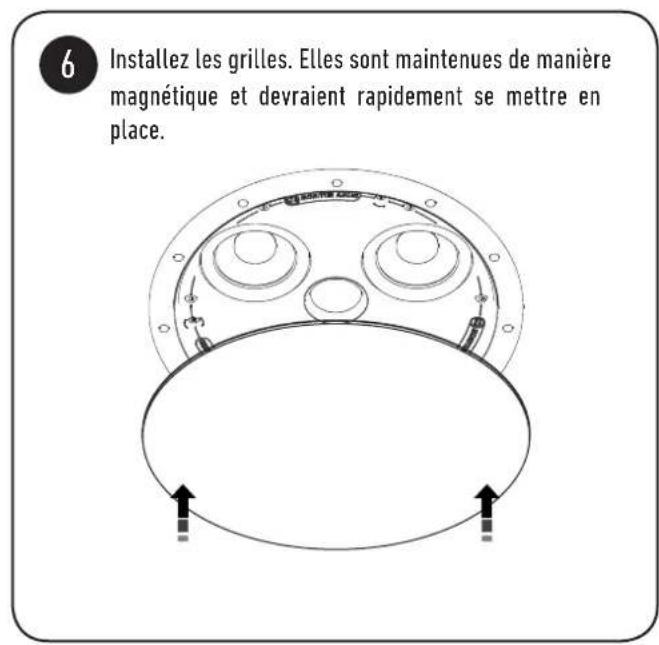

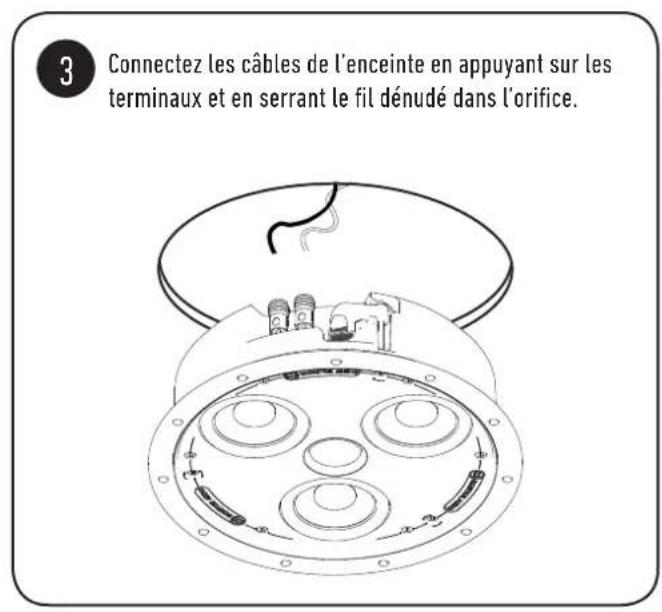

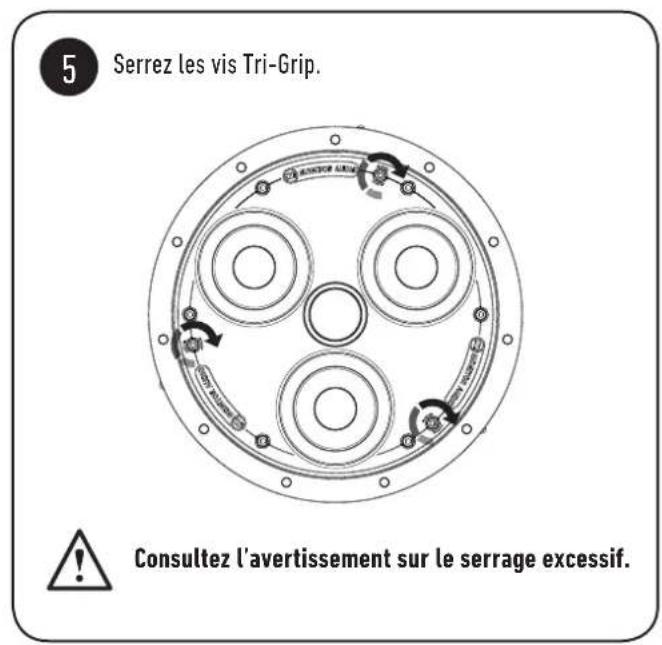

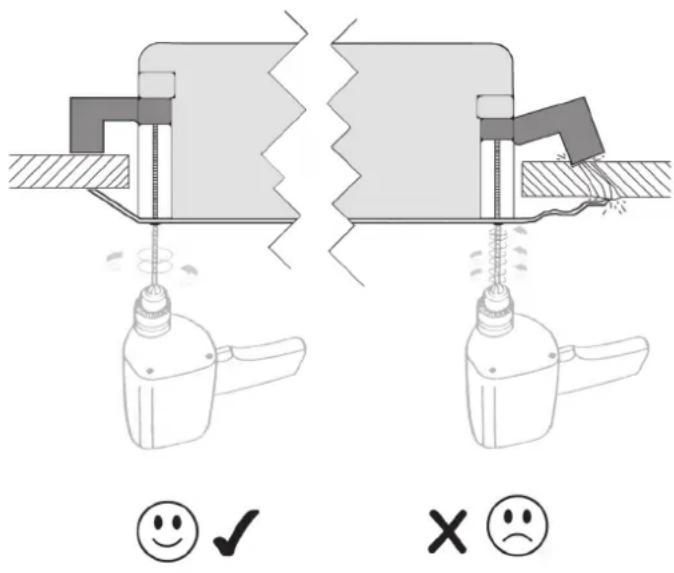

Connectez les câbles de l’enceinte en appuyant sur les terminaux et en serrant le l dénudé dans l’orice. Serrez les vis Tri-Grip. Consultez l’avertissement sur le serrage excessif. Installez les grilles. Elles sont maintenues de manière magnétique et devraient rapidement se mettre en place.FRANCAIS Spécications plafond Monitor Audio se réserve le droit de modier les spécications sans notication préalable. Informations utilisateur Détails du produit Modèle ………………………………….. Numéro de série du produit …………………………………... Date d’achat ……………………………….……........................ Informations du revendeur Nom du revendeur …………………………………………………………………….....……………………….......................................... Adresse ………………………………………………..……………………......…..………………………................................................... ...................................................……………………….………......……...………………………………............................................ Adresse e-mail …………………………………………………......…………………………………….................................................... Numéro de téléphone .……………………………………………………………………………………….................................................

CSS230 Réponse en fréquence 100 Hz - 30 kHz (« CP »scellé) 85 Hz - 30 kHz (ouverture arrière) Impédance nominale 8 Ohms Sensibilité (1W@1m) 86 dB SPL maximum 103.8 dBA Puissance nominale (RMS) en Watts 40 W (gamme complète) 60 W (HPF réglé à 100 Hz @ 12 dB/octave) Configuration amp. recommandée 20 - 60 W Complément d'unité d'entraînement 3 x haut-parleur C-CAM® 3”. Tweeter à dôme doré 1 x 3/4 ” (19 mm) C-CAM® Terminaison 1 x (1 paire) Terminaux à encastrer plaqués or Diamètre (incluant la grille) 250 mm (9 13/16

Profondeur générale 54 mm (2 1/8

Découpe du diamètre 210 mm (8 5/16
