Type de produit	Subwoofer
Marque	Pioneer
Modèle	TSA120D4
Diamètre du haut-parleur	30 cm
Puissance continue (RMS)	500 W
Puissance maximale	1500 W
Sensibilité	77 dB (1 W/1 m) / 83 dB (1 W/0,5 m)
Bande passante	20 Hz à 2,3 kHz (-20 dB)
Impédance nominale	4 Ω (double bobine)
Diamètre de découpe	281 mm
Profondeur de montage	147 mm
Hauteur	184 mm
Matériau de la membrane	Composite IMPP (moulé par injection)
Type de suspension	Double spider
Structure magnétique	Renforcée
Utilisation recommandée	Caisson clos uniquement
Connexion des bobines	Les deux bobines doivent être connectées
Amplificateur recommandé	Puissance RMS inférieure à 500 W
Protection auditive	Réglage progressif du volume, éviter les distorsions

FOIRE AUX QUESTIONS - TSA120D4 PIONEER

Comment installer le subwoofer TSA120D4 ?

Lisez d'abord le manuel d'installation fourni. Le haut-parleur doit être monté dans un caisson clos. Découpez un trou de 281 mm, puis fixez le subwoofer avec les vis fournies. Respectez la profondeur de montage de 147 mm.

Quel amplificateur utiliser avec ce subwoofer ?

Pioneer recommande un amplificateur dont la puissance continue (RMS) est inférieure à 500 W pour éviter d'endommager le haut-parleur. Assurez-vous que l'impédance corresponde aux deux bobines connectées.

Pourquoi faut-il connecter les deux bobines mobiles ?

Ce subwoofer possède une double bobine mobile (DVC). Ne connectez jamais une seule bobine : les deux doivent être reliées à l'amplificateur pour un fonctionnement correct et pour éviter des dégâts.

Le subwoofer peut-il être utilisé en enceinte ouverte ?

Non, ce modèle est conçu exclusivement pour un caisson clos. Une utilisation en enceinte ouverte réduit la pression acoustique des trois quarts et peut endommager irréversiblement le haut-parleur.

Comment régler le volume pour protéger mon ouïe ?

Commencez à un volume bas et augmentez progressivement jusqu'à un niveau confortable, sans distorsion. Une fois réglé, ne touchez plus au volume. Évitez les niveaux sonores excessifs qui pourraient endommager votre audition de façon permanente.

Que faire si le son devient déformé à fort volume ?

Baissez immédiatement le volume. Une distorsion peut endommager le haut-parleur. Assurez-vous également que l'amplificateur n'est pas surchargé.

Le subwoofer chauffe-t-il en fonctionnement ?

Oui, lors d'une utilisation continue à plein volume, la température des circuits magnétiques s'élève. Ne touchez pas l'aimant directement et ne placez pas d'objets à proximité pour éviter tout risque de brûlure ou de déformation.

Quelles sont les précautions à prendre en voiture ?

Ne pas utiliser un volume trop élevé en conduisant, car cela peut masquer les bruits extérieurs (véhicules de secours) et être dangereux. Réglez le volume à un niveau qui permet d'entendre l'environnement.

Comment nettoyer et entretenir le subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer la membrane et le cadre. N'utilisez pas de produits chimiques ou d'eau. Vérifiez régulièrement les connexions.

Où trouver des pièces détachées ou faire réparer ce subwoofer ?

Contactez un revendeur Pioneer agréé ou consultez le site officiel. La réparation doit être effectuée par un professionnel qualifié pour éviter d'endommager l'appareil.

MODE D'EMPLOI TSA120D4 PIONEER

La protection de votre ouïe est entre vos mains

Pour assurer le rendement optimal de votre matériel et - plus important encore - la protection de votre ouie, régalez le volume à un niveau raisonnable. Pour ne pas altérer votre sens de la perception, le son doit être clair mais ne produire aucun vacarme et être exempt de toute distorsion. Notre ouie peut vous jouer des tours.

Avec le temps, votre système auditif peut en effet s'adapter à des volumes supérieurs, et ce qui vous semble un niveau de confort normal pourrait au contraire être excessif et contribuer à endommager votre ouie de façon permanente. Le réglage de votre matériel à un volume sécuritaire AVANT que votre ouie s'adapte vous permettra de mieux vous protéger.

Choisissez un volume securitaire:

• Réglez d'abord le volume à un niveau inférieur. Montez progressivement le volume jusqu'à un niveau d'écoute confortable ; le son doit être clair et exempt de distorsions.
• Une fois que le son est à un niveau confortable, ne touchez plus au bouton du volume.

N'oubliez PAS de respecter les directives suivantes:

Lorsque vous montez le volume, assurez-vous de pouvoir quand même entendre ce qui se passe autour de vous. - Faites très attention ou cessez temporairement l'utilisation dans les situations pouvant s'avérer dangereuses. N'utilisez pas des écouteurs ou un casque d'écoute lorsque vous opérez un véhicule motorisé ; une telle utilisation peut créer des dangers sur la route et est illégale à de nombreux endroits.

Les "subwooers" série enceinte fermée sont capables de reproduire la musique à des niveaux extrêmement hauts.

Des précautions doivent être prises afin d'éviter un risque de détruire le système auditif des passagers.

En outre, en conduisant avec le système à un haut niveau de volume, vous risquez de ne pas entendre les véhicules de secours.

• Afin d’éviter d’endommager les haut-parleurs, observer les précautions suivantes. · Si la musique semble déformée ou si des parasites sont perçus à volume élevé, baisser le volume.
• Afin d'éviter d'abîmer le haut-parleur avec une amplification élevée, PIONEER recommande d'utiliser des amplificateurs dont le niveau de puissance continue (RMS) est inférieure à la puissance nominale du haut-parleur.
• Quand ce haut-parleur est utilisé de façon continue à plein volume, la température de ses circuits magnétiques s'élève, évitez donc de le toucher directement de la main ou de placer des objets à proximité. S'il est chaud, il pourrait occasionner des brûlures, une déformation ou des dégâts sur des objets voisins.
• Ne jamais connecter une seule bobine mobile de ce haut-parleur de Double Bobine Mobile (DVC).
• Les deux bobines doivent être connectées sur l'amplificateur afin d'assurer un fonctionnement correct.
• Ce type de haut-parleurs est prévu de fonctionner uniquement en clos (caisson), en raison de sa suspension spécifique. Sinon la qualité sonore sera affectée et sa puissance réduite de trois quarts en pression acoustique (SPL). Si la condition ci-dessus n'est pas prise en compte le haut-parleur pourrait subir des dégâts non réversibles.

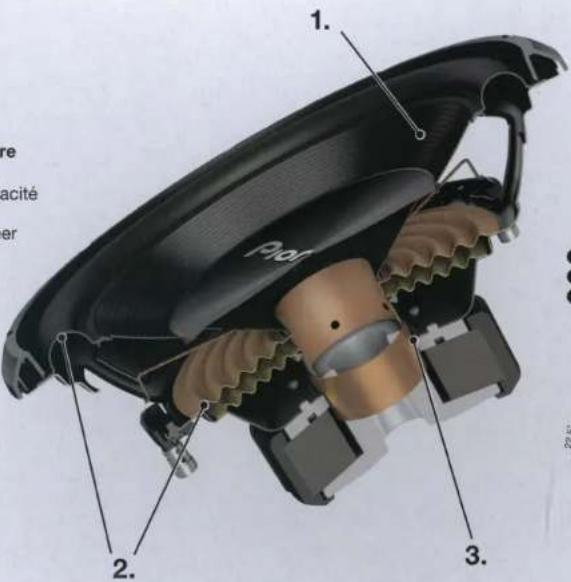

1. Membrane renforcée composite IMPP pour une faible distortion et un fort niveau de grave
2. Stabilité et linéarité à haute puissance grâce à la double suspension "spider" (TS-A120D4)

La nouvelle suspension "spider" apporte stabilité et linéarité même à haute puissance (TS-A100D4)

1. Structure magnétique renforcée pour un total contrôle du grave
2. Fonctionnement optimisé avec toute la gamme série-A

Application Car Simulator pour plus d'expérience sonore dans la voiture.

La conception sonore de la série A offre une meilleure qualité sonore

• Haute tenue en puissance et haute efficacité
• Puissance et grave contrôle
• Fréquences adaptées à la série-A Pioneer

1. Membrane renforcée composite IMPP pour une faible distortion et un fort niveau de grave
2. Stabilité et linéarité à haute puissance grâce à la double suspension "spider"
3. Structure magnétique renforcée pour un total contrôle du grave
4. Fonctionnement optimisé avec toute la gamme série-A

TM INJECTION MOLDED CONE

Subwoofer pour une parfaite reproduction musicale

Prière de lire obligatoirement le manuel d'installation ci-joint avant de monter l'haut-parleur.

Taille de haut-parleur	φ30 cm
Puisance continue (RMS)	500 W
Puisance sociale maximum	1500 W
Sensibilité	77 dB (1 W/1 m)
	83 dB (1 W/0.5 m)
Bande passante	20 Hz à 2,3 kHz (-20 dB)
Impédance nominale	4 Ω DVC
Diamètre de découpe	φ281 mm

Enregistrez votre produit au : http://www.pioneerelectronics.com http://www.pioneerelectronics.ca

Matéria isometricant sur chaque surface à l'extérieur. Matériel d'absorption de sons encapsulé sur toutes les surfaces internes.

Model Modèle Modulo	Cultur hote Orbite de démontage Aqués certaclé	Mounting depth Prefabulier d'investissements Profundaies de montage	Height Bauxer Altura
TS-A120DA	±281 (11-1/8 Ga)	147 (5-3/4)	184 (6-1/2)
TS-A102DA	±230 (9 Ga)	130 (6-1/4)	149 (5-7/8)
			mm(%)

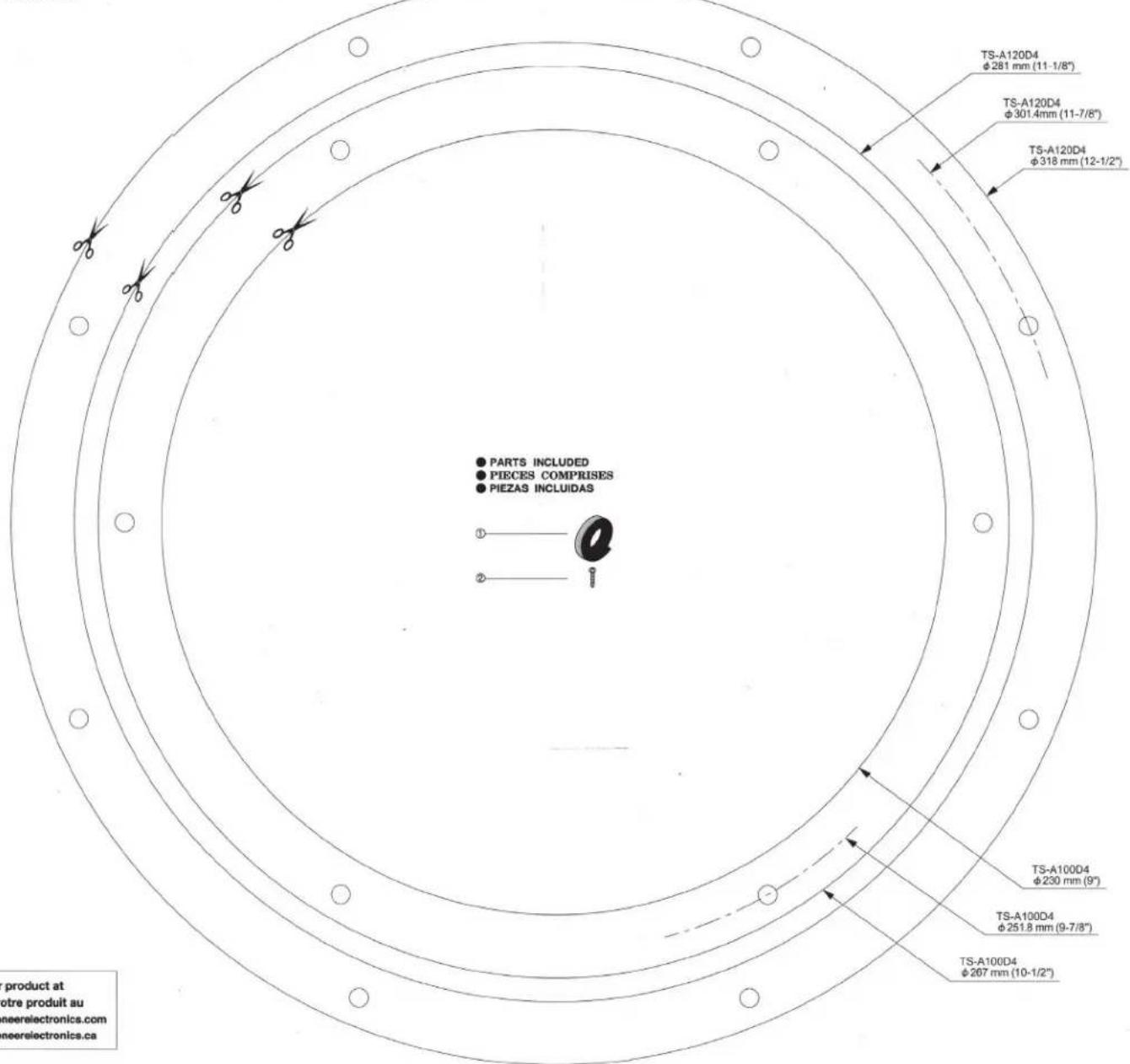

TEMPLATE CALIBRE PLANTILLA

Enregistrez votre produit au
