MODE D'EMPLOI T26CR51S0 NEFF
Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet apparéil.
Lisez attentivement cette notice.
- Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.
AVERTISSEMENT - Risque d'explosion!
Le gaz qui s'échappe peut conduire à une explosion.
Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste/agree et en conformité avec les réglementations et les exigences légales applicables ainsi qu'avoc les réglementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être accordée aux réglementations et directives applicables à la ventilation. Pour les travaux de conversion à un autre type de gaz, nous vous recom-mandons d'appeler le service après-vente.
Veillez à une ventilation suffisante de la cuisine, notamment lorsque vous utilisez l'appareil de cuisson au gaz.
- Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.
- Ne placez jamais cet apparéil dans un bateau ou un vehicule.
- La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifie que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
Fixez le cordon d'alimentation au boitier pour éviter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique et l'avivée de gaz.
Reliez les apparèils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.
Avant l'installation
- Cet apparéil correspond à la classe 3 de la norme EN 30-1-1 pour les apparéils à gaz : apparéil encastrable.
- Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.
- Les meubles situés pres de l'appareil, les pan-neaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matérielux incombustibles et résistants à la chaleur.
- N'installez pas cet apparéil sur un réfrigerateur, un lave-linge, un lave-vaisselle ni sur tout autre apparéil similaire.
- Cet apparéil doit être installé uniquement sur un four à ventilation forcee. Vérifiez les dimensions du four dans le manuel d'installation du four.
- Si vous installez un four sous la table de cuisson, l'épaissur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.

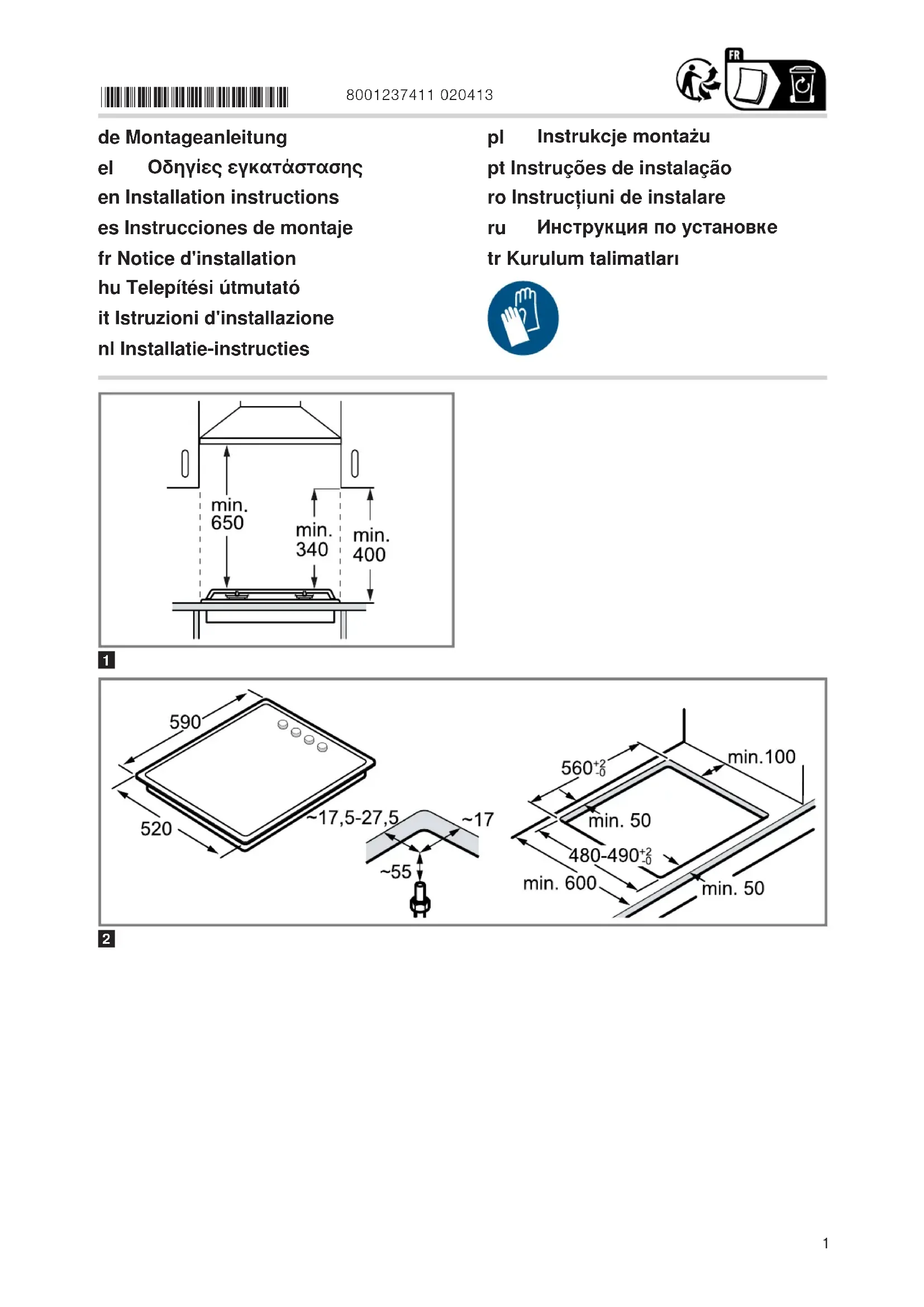

Si un ventilateur d'extraction ou une hotte aspirante est installé(e), suivez ses instructions d'installation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.
$$ \rightarrow F i g. 1 $$
Preparer le meuble
- Faites une découpe dans le plan de travail aux dimensions souhaitées.
Fig. 2
Scellez les surfaces découvertes des plans de travail en bois avec une colle spéciale pour les protégéger de l'humidité.
Sieldom four integrable ne se trouve sous la table de cuisson, inserez une barre de distance en matieriau incombustible (metal ou contreplaqué, par exemple) à une distance de 10 mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'appeil au secteur doit être d'au moins 10 mm.
$$ \rightarrow F i g. \quad 3 \rightarrow F i g. \quad 4 $$
Positionner l'appareil
Remarque: Ne collez pas l'appareil au plan de travail avec du silicone.
- Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.
- Collez le joint adhésif fourni sur le bord inférieur de la table de cuisson. Le joint adhésif empêche la déténstration des liquides.
$$ \rightarrow \text {F i g .} 5 $$
- Vissez les pinces fournies dans la position indiquée de manière à ce qu'elles tournent librement.
$$ \rightarrow \text {F i g .} 6 $$
- Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre le côte droit de l'évidement.
$$ \rightarrow F i g. 7 $$
- Tournez les pinces et serrez-les à fond.
$$ \rightarrow F i g. \quad 8 $$
La position des pinces dépend de l'épaissur du plan de travail.
Démonter l'appareil
- Debranchez l'appareil des connexions électriques et de gaz.
- Devissez les pinces et procedez dans l'ordre inverse.
Raccorder le gaz
Respectez les directives nationales en vigueur.
PRUDENCE - Risque d'explosion!
Une fuite de gaz peut provoquer une explosion.
- Àprous avoir travaillé sur les raccords, contrôle toujours leur étanchéité.
- Disposez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible.
Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondant aux conditions locales de raccordement.
Raccordez l'appareil à une conduite de gaz rigide ou à un flexible metallique. - Le flexible métallique ne doit pas entraîr en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obstruées.
- Coude de raccordement du gaz sur l'appareil : R 1/2.
- Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas.
Pièces de rechange pour le raccordement au gaz
Vous pouvez obtenir des pieces pour le raccordement au gaz auprès du service après-vente technique.
Joint 00034308
Coude de raccordement du gaz : G 10006024 1/2
- Remplacez le coude de raccordement au gaz de l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.
Fig. 10 - Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.
Fig. 11
Branchement électriche
- Cet apparéil est de type Y: le cable de raccordement ne doit pas être remplaced par l'utilisateur, mais uniquement par le service après-venture technique. Respectez le type de cable et la section minimale.
- Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
Raccordez uniquely les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé.
Si la fiche n'est pas accessible pour l'utiliser, prévoyez un disjoncteur de déconnexion omnipolaire avec une ouverture de contact minimale de 3 mm.
→Fig. 12
Modification du type de gaz
Si la reglementation du pays le permet, cet apparéil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique. Vous trouverez les pieces correspondantes dans le sac fourni avec l' apparéil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le tableau Fig. 17.
C Brûleur éco
D Bruleur standard
E Brûleur puissant
F Bruleur multi-couronnes Miniwok
Régulation des robinets
- Reglez les boutons sur la position de puissance minimale et tirez-les.
-
Appuyez sur le support en caoutchouc couple avec la pointe du tournevis pour acceder à la vis bypass.
-
Si vous ne pouvez pas acceder à la vis bypass, retirez la partie supérieure de l'appareil. → "Démonter la plaque en verre extérieure", Page 13
Fig. 13, Fig. 14
Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui entravait son bon fonctionnement. - Pour régler les vis bypass (M) avec un tournevis à fente, respectez le tableau Fig. 17.
- A: serrez fermement les vis bypass.
B: tournez les vis bypass jusqu'à ce que la bonne quantité de gaz soit evacuée des brûleurs.
Remplacer les buses
- Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
- Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.
Fig. 15, → Fig. 16
Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.
Démonter la plaque en verre extérieure
- Retirez les grilles, les chapeaux de brûleur, les répartiteurs et les boutons rotatifs.
- Desserrez les vis des brûleurs.
- Retirez la plaque en verre avec précaution.
Réinstaller l'appareil
- Réinstallé les composants de l'appareil en procédant dans l'ordre inverse.
Vérifier la fonctionnalité
- Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
-
Si la sortie de gaz du brûleur n'est pas correcte :
-
vérifiez dans le tableau Fig. 17 si la buse et la vis bypass sont les bonnes.
- Serrez ou desserrez la vis bypass jusqu'à ce que la sortie de gaz du brûleur soit correcte.
Documenter la modification du type de gaz
- Placez l'autocollant indiquant le nouveau type de gaz pres de la plaque signalétique.
