Caractéristiques Techniques	Commutateur audio sans fil Bluetooth
Utilisation	Idéal pour la diffusion audio sans fil depuis des appareils compatibles Bluetooth
Maintenance et Réparation	Vérifier régulièrement les connexions et la batterie; consulter un professionnel pour les réparations internes
Sécurité	Utiliser dans un environnement sec; éviter l'exposition à l'humidité et aux températures extrêmes
Informations Générales	Compatible avec la plupart des appareils Bluetooth; facile à installer et à configurer

FOIRE AUX QUESTIONS - WSA20BT Monacor

Comment connecter le Monacor WSA20BT à mon appareil Bluetooth ?

Pour connecter le Monacor WSA20BT à un appareil Bluetooth, activez le Bluetooth sur votre appareil, puis mettez le WSA20BT sous tension. Maintenez enfoncé le bouton de couplage jusqu'à ce que le voyant clignote. Sélectionnez 'Monacor WSA20BT' dans la liste des appareils disponibles sur votre appareil Bluetooth.

Que faire si le WSA20BT ne se connecte pas à mon appareil ?

Assurez-vous que le WSA20BT est en mode de couplage et que votre appareil Bluetooth est à portée. Vérifiez également que le Bluetooth est activé sur votre appareil et essayez de redémarrer le WSA20BT.

Le son est faible ou de mauvaise qualité, que dois-je faire ?

Vérifiez le volume de votre appareil source et du WSA20BT. Assurez-vous que le WSA20BT n'est pas trop loin de l'appareil source pour éviter les interférences. Testez également avec un autre appareil pour déterminer si le problème persiste.

Comment réinitialiser le Monacor WSA20BT ?

Pour réinitialiser le Monacor WSA20BT, éteignez l'appareil, puis maintenez enfoncé le bouton de couplage pendant que vous le rallumez. Le voyant clignotera rapidement pour indiquer que la réinitialisation a été effectuée.

Le WSA20BT ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que la prise fonctionne. Testez avec un autre câble d'alimentation si possible. Si le problème persiste, contactez le support technique.

Puis-je utiliser le WSA20BT avec des appareils non-Bluetooth ?

Oui, le Monacor WSA20BT dispose d'entrées audio standard qui vous permettent de le connecter à des appareils non-Bluetooth via un câble audio jack 3,5 mm.

Quelle est la portée Bluetooth du WSA20BT ?

La portée Bluetooth du Monacor WSA20BT est d'environ 10 mètres, mais cela peut varier en fonction des obstacles et des interférences.

Comment savoir si le WSA20BT est en mode de couplage ?

Lorsque le WSA20BT est en mode de couplage, le voyant clignote rapidement. Si le voyant est fixe, cela signifie qu'il est déjà connecté à un appareil.

MODE D'EMPLOI WSA20BT Monacor

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Eléments

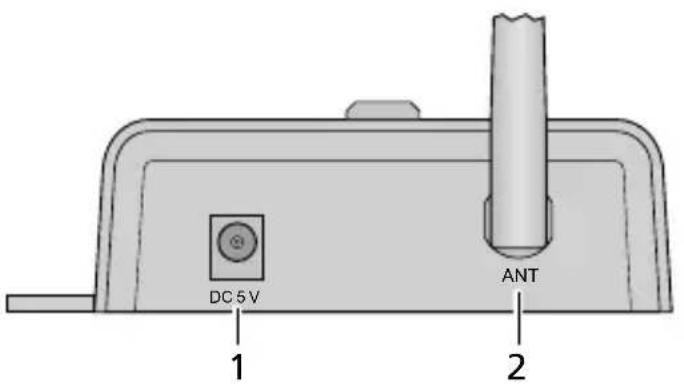

1 Prise DC 5 V pour l'alimentation via le bloc secteur livré
2 Antenne de réception

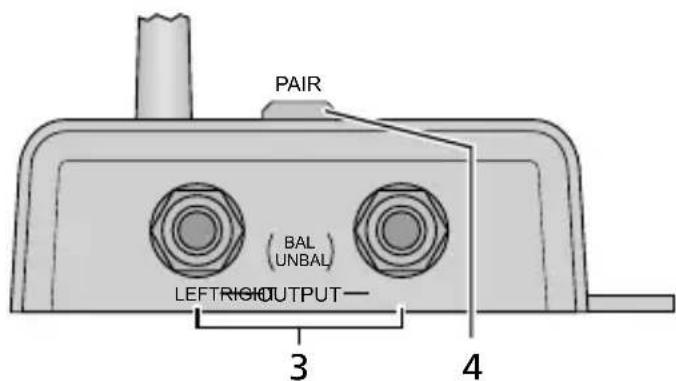

3 Sortie audio avec niveau ligne (prise jack 6,35)
4 Touche PAIR pour le mode appairage L'anneau éclairé de la touche sert de témoin d'état :

il clignote : aucun appareil n'est appairé avec le WSA-20BT

il brille : le WSA-20BT est appairé avec un appareil Bluetooth

2 Possibilités d'utilisation

Le récepteur Bluetooth WSA-20BT établit une connexion sans fil entre une source de signal Bluetooth (par exemple portable, smartphone, tablette) et une installation audio. On peut ainsi restituer des fichiers audio lus sur la source de signal Bluetooth via l'installation audio reliée au WSA-20BT.

PAIR BAL UNBAL LEFTRIGI OUTPUT 3 4

3 Conseils d'utilisation et de sécurité

Les appareils (récepteur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole C€.

AVERTISSEMENT Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur

de l'appareil ! Risque de décharge électrique.

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement autorisée : 0–40°C).

• Débranchez immédiatement le bloc secteur lorsque :

• des dommages visibles apparaissent sur le bloc secteur ou sur le récepteur,

• après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
• des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

4 Fonctionnement

1) Placez le récepteur à l'endroit souhaité, vissez-le ou fixez-le sur une surface magnétique à l'aide d'aimants. Placez l'antenne (2) à la verticale.
2) Reliez les prises jack 6,35 OUTPUT (3) via un cordon audio à l'entrée (p. ex. LINE, CD, AUX) de l'installation audio.
3) Reliez le bloc secteur livré à la prise DC 5 V (1) et à une prise secteur 230 V/50 Hz. La touche PAIR clignote brièvement à intervalles.
4) Activez le mode d'appairage : Maintenez la touche PAIR enfoncée pendant 3 secondes jusqu'à ce qu'elle brille en continu.
5) Tant que la touche PAIR clignote en continu (pendant une minute), activez la fonction Bluetooth sur la source de signal Bluetooth et appairez la source de signal avec le WSA-20BT (voir notice d'utilisation de la source de signal). Tapez «0000» lorsqu'il vous est demandé de saisir un code PIN.

Dès que la source de signal Bluetooth est appairée avec le WSA-20BT, la touche PAIR brille en continu.

6) Démarrez la lecture audio sur la source de signal et réglez le volume. Si besoin, corrigez le volume sur l'installation audio.

5 Caractéristiques techniques

Plage de

fréquences audio : ..... 20 – 20 000 Hz

Taux de distorsion : ..... < 0,01 %

Séparation des canaux :...≥ 75 dB

Sortie

Niveau : ..... ligne

Branchement : ..... jack 6,35, symétrique

Bluetooth

Version : ..... V 4.0

Profils : ...... A2DP

AVRCP

DI

HFP

HSP

Fréquence de

transmission : ..... 2,40 GHz – 2,48 GHz

Sensibilité de réception : -80 dBm

Portée : ....≤10 m selon la

source de signal

(4)

Alimentation : . . . . . . par bloc secteur

livré relié à

230V/50 Hz

Dimensions sans antenne : 116 × 35 × 86 mm

Poids : 117 g

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.

DC 5V ANT 1 2
